Vychádzame vám (sčasti) v ústrety nakoľko pri poslednej recenzii MSI základnej dosky, ktorou bola Gaming M9 ACK sa objavila požiadavka na otestovanie základnej dosky Z170A Tomahawk AC. Model s prívlastkom AC, ktorý indikuje prítomnosť bezdrôtového modulu žiaľ MSI momentálne k dispozícii pre recenzie nemá a tak som siahol aspoň po variante bez tohto modulu. Rozdiel je však skutočne len v bezdrôtovom module a dnešná recenzia sa tak v podstate vzťahuje na obe základne dosky.
MSI Z170A Tomahawk – Balenie, príslušenstvo, špecifikácie
Tomahawk s AC či bez AC patrí do hernej série MSI základných dosiek, avšak do tej papierovo najslabšej nazvanej ako Arsenal. Je to cítiť aj na cene nakoľko Tomahawk kúpite v obchodoch už od 130€. Výrobca jasne odlišuje zaradenie dosky aj balením. Pre MSI tradičné červeno-čierne farby tu nahradila vojenská zelená farba so siluetou akejsi rakety. Logo Gaming series však nechýba. Zadná strana zobrazuje celú dosku s popisom jej najhlavnejších častí.
Príslušenstvo dosky je chudobné, to sa však dalo čakať. Okrem manuálov, DVD s ovládačmi, nálepiek na SATA káble, dvojice SATA káblov (jeden má zalomenú koncovku) a záslepky na zadný panel v ňom nenájdete nič iné.
Kompletné príslušenstvo
- používateľský sprievodca
- sprievodca pre rýchlu inštaláciu
- DVD s ovládačmi a softvérom
- nálepky pre označenie SATA káblov
- 2x SATA káble
- záslepka na zadný panel
Špecifikácie
| MSI Z170A Tomahawk | |
Formát | ATX (30,5x24,4cm) |
Socket | Intel LGA1151 |
Čipset | Intel Z170 |
Operačné pamäte | 4 DIMM sloty maximálne 64GB DDR4 v dvojkanálovom zapojení s frekvenciou 3600MHz (OC) podpora XMP podpora ECC UDIMM pamätí podpora non-ECC pamätí |
Rozširujúce sloty | 2x PCIe 3.0 x16 (režimy x16, x16/x4) 3x PCIe 3.0 x1 2x PCI 1x M.2 s E Key pre Wi-Fi/BT modul |
Úložisko | Intel Z170 čipset 6x SATA3 1x M.2 s M Key (32Gbps) |
USB | Intel Z170 čipset 6x USB 3.1 Gen 1 (2x na zadnom paneli, 4x cez interný konektor na doske) 4x USB 2.0 (2x na zadnom paneli, 2x cez interný konektor na doske) ASMedia ASM1142 radič 2x USB 3.1 Gen 2 typu A na zadnom paneli |
LAN | 1x Realtek RTL8111H Gigabit LAN |
Multi-GPU | AMD 2-Way CrossFire |
Audio | 7.1-kanálové HD audio kodek Realtek ALC892 |
Zadný panel | 1 x PS/2 port pre myš/klávesnicu 2 x USB 2.0 porty 2 x USB 3.1 Gen2 porty 1 x DVI-D port 1 x HDMI™ port 1 x Clear CMOS tlačidlo 1 x LAN (RJ45) port 2 x USB 3.1 Gen1 porty 1 x optický S/PDIF výstup 5 x OFC audio jacky |
Interné konektory | 1 x 24-pin ATX konektor napájania dosky 1 x 8-pin ATX 12V napájania procesora 1 x USB 2.0 konektor 2 x USB 3.1 Gen1 konektory 2 x 4-pin konektory pre ventilátor na CPU 3 x 4-pin konektory pre systémové ventilátory 1 x konektor pre pripojenie k PC skriny 2 x konektory pre predný panel 1 x TPM konektor 1 x konektor pre vniknutie do skrine 1 x Serial port konektor 1 x Parallel port konektor 1 x Clear CMOS jumper |
Dodávaný softvér | ovládače Command Centre Live Update 6 Smart Utilities Super Charger Fast Boot ECO Center Gaming APP Intel Extreme Tuning Utility Norton Internet Security Solution |
Cena | Kde kúpiť MSI Z170A TOMAHAWK? |
MSI Z170A Tomahawk – Funkcie dosky
Pravdupovediac, táto doska príliš vychytáviek nemá a výrobca tak propaguje aj tie menej významné, ako je napríklad LED podsvietenie dosky. To je síce fajn, podsvietenie sa však nedá nijak regulovať.
Brutálne taktovanie na tejto doske nedáva zmysel, no výrobca pripravil aspoň tlačidlo Game Boost pre automatické pretaktovanie. To má podobu virtuálneho tlačidla v BIOSe.
HotKey pre klávesnice nechýba a je tak možné vyžmýkať z obyčajnej klávesnice maximum a nastaviť si vlastné makrá a skratky.

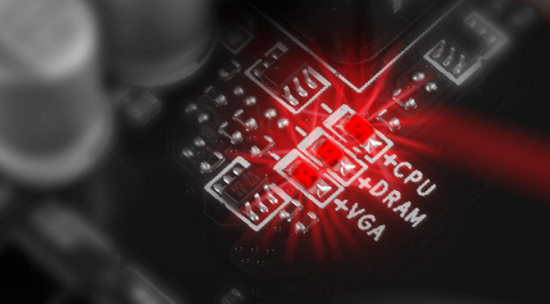

Trojica LED na doske predstavuje jediný spôsob odhaľovania problémov. Procesor, RAM a grafická karta majú svoju LED, ktorá keď nezhasne znamená to, že s daným komponentom je nejaký problém.
MSI Z170A Tomahawk – Čipset, bližší pohľad na dosku
Čipset
S novými procesormi uviedol Intel aj nový čipset Z170, ktorý predstavuje nástupcu najvyššieho mainstream čipsetu Z97.
Ako odrazový mostík pre popis nového Z170 čipsetu použijeme obrázok vyššie. Čipset oproti Z97 prináša niekoľko zaujímavých noviniek a možno len samotný čipset by stál za upgrade. Nový PCH (Platform Controller Hub) dostal výrazný upgrade v Flex I/O rozbočovači, alebo HSIO. Ten má až 26 portov oproti 18 u Z97, ktoré môžu byť ľubovoľne priradzované zariadeniam v rozličných kombináciách. PCH je s procesorom spojený 4 linkami nového rozhrania DMI 3.0, ktoré oproti DMI 2.0 u Z97 poskytuje priepustnosť 8GT/s miesto 5GT/s. Výrazne narástol počet PCIe liniek, ktoré sú najnovšieho štandardu 3.0 a je ich 20, oproti 8 PCIe 2.0 u Z97. Z toho tak môžu ťažiť viaceré zariadenia, najmä asi rýchle SSD do M.2 slotu. Čipset podporuje aj viac USB 3.0 konektorov a to konkrétne 10. U Z97 to bolo 6. Starších USB 2.0 portov nakŕmi čipset 14. SATA3 portov zostalo 6, nový je však sieťový radič od Intelu I219-V, ktorý zrejme budú výrobcovia základných dosiek často využívať.
Detaily dosky

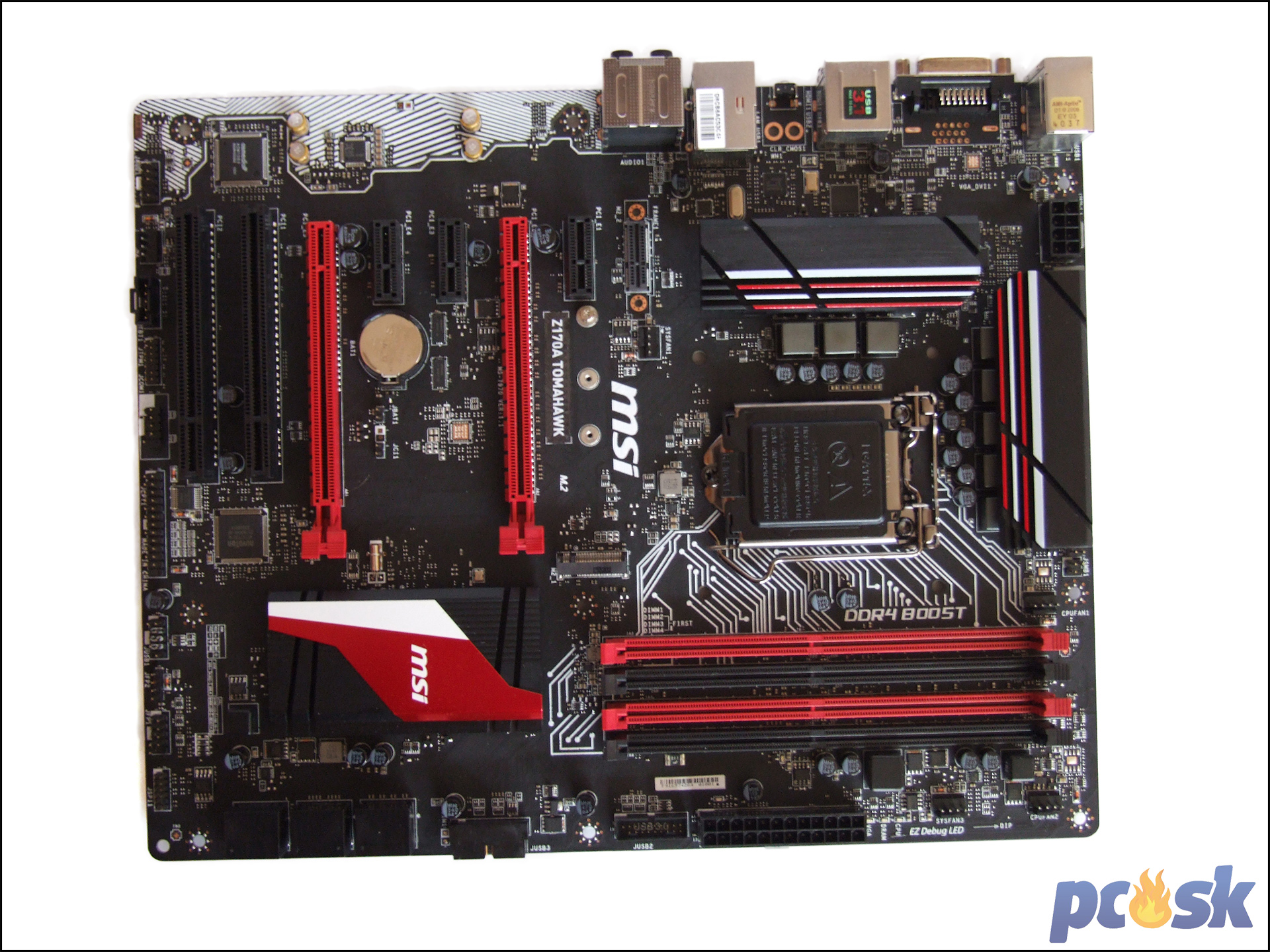

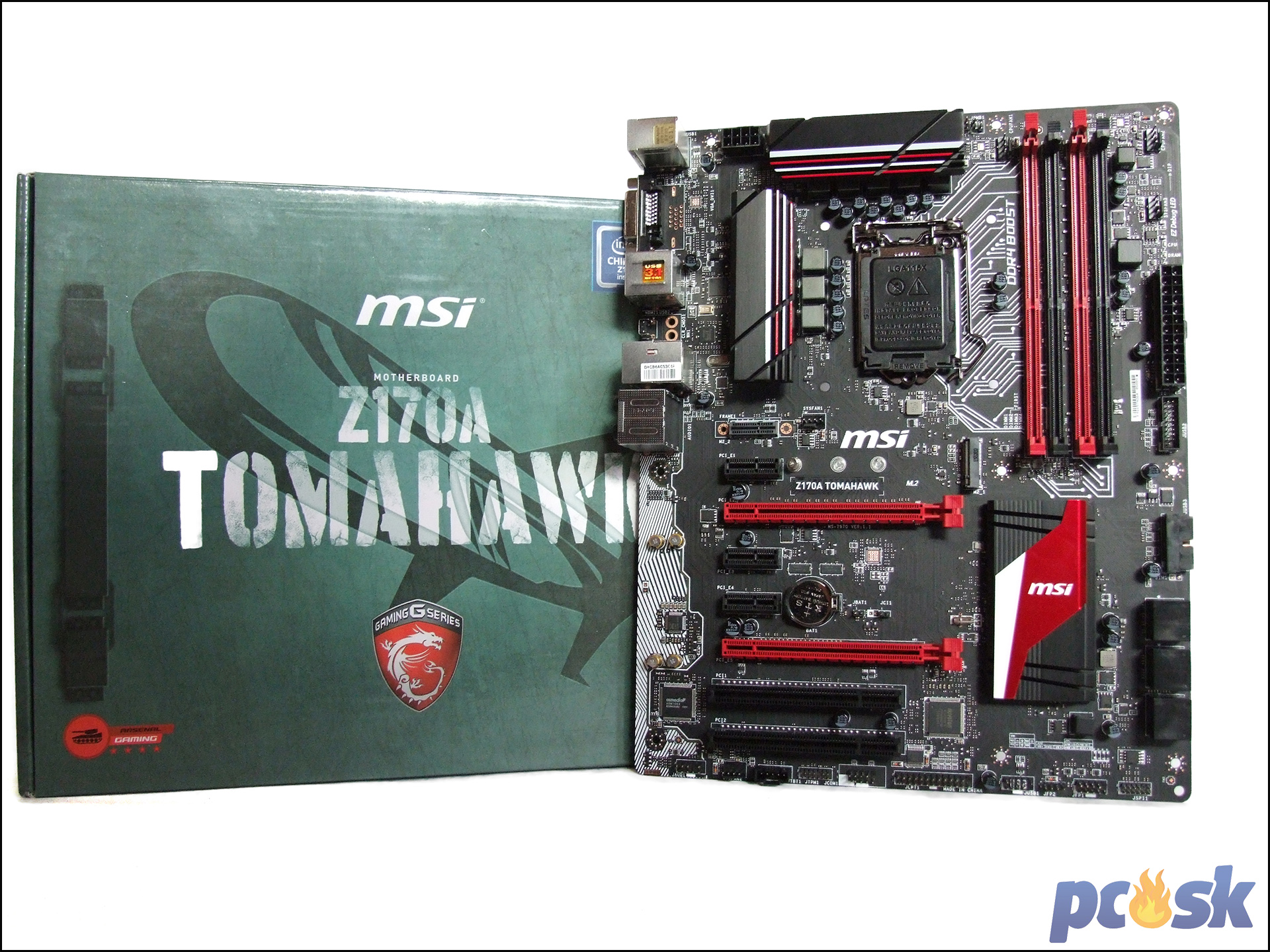

Doska už na prvý pohľad pôsobí farebnejším dojmom ako tradičné MSI gaming dosky. Červená a čierna zostáva, avšak červenej farby je oproti doskám, ktoré sme doposiaľ testovali, viac. Na pasívoch máme dokonca aj nejaké biele pásiky. PCB má 4 vrstvy a revízia PCB v našom teste bola 1.1. Zadná strana neukáže vôbec nič zaujímavé, snáď len priehľadnú linku oddeľujúcu zvukovú časť a prichytenie pasívov skrutkami.

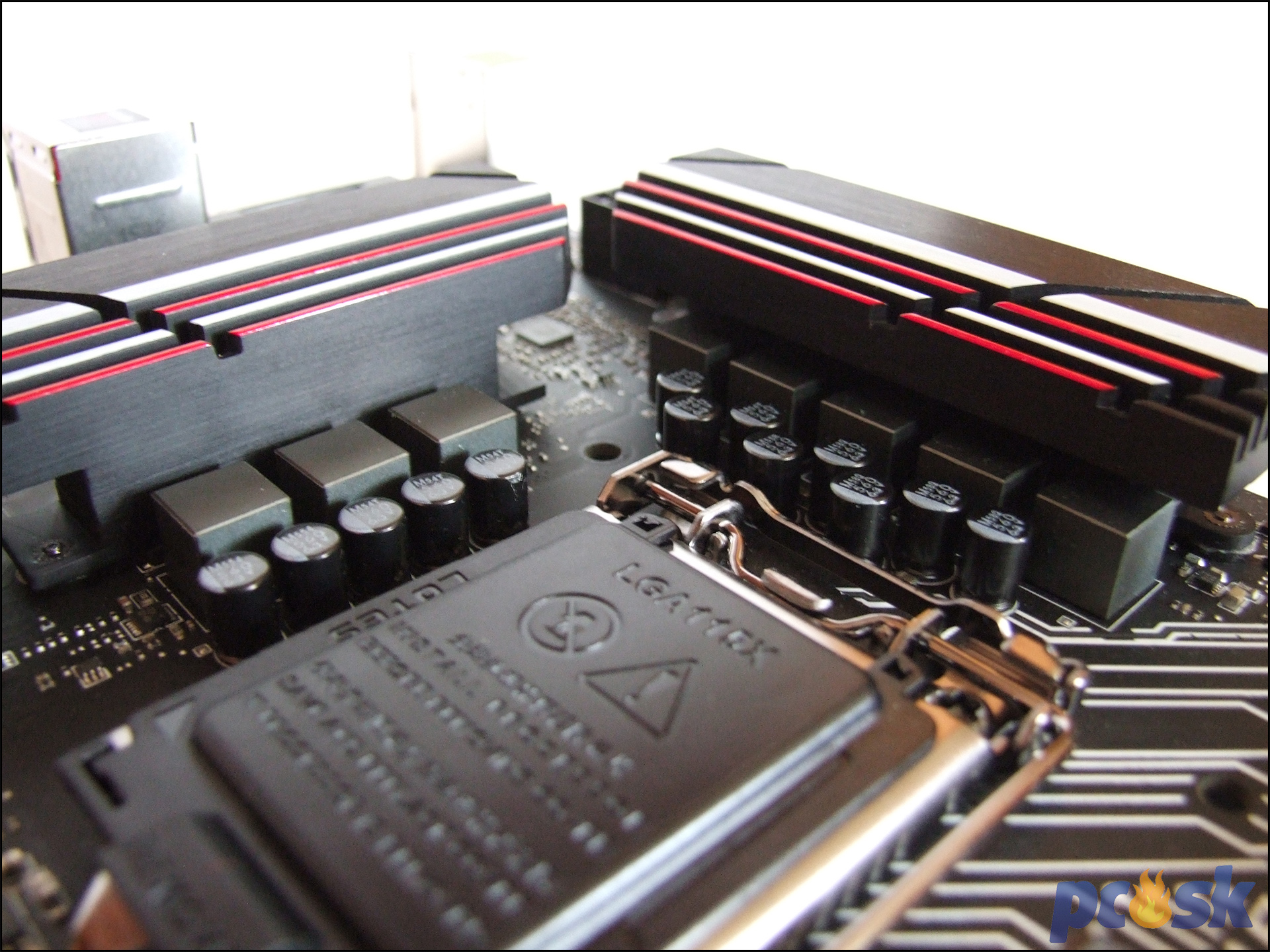

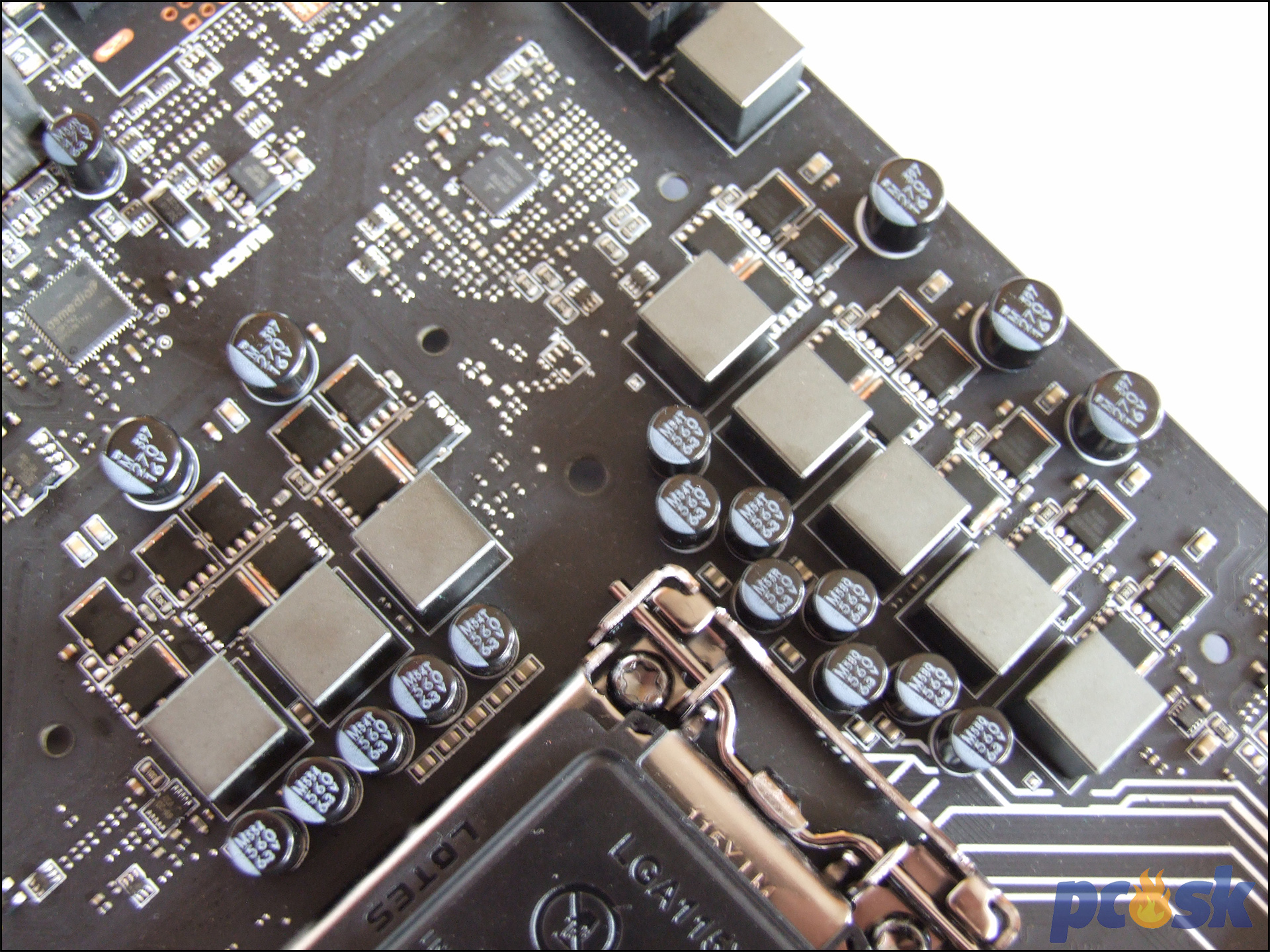

Šťavu do LGA1151 patice dodá 8-fázové napájanie. Hoci MSI používa už na svojich doskách komponenty Military Class 5, tú sa výrobca rozhodol použiť ešte súčiastky staršej Military Class 4. Konkrétne sú to Dark cievky a Dark kondenzátory, ktoré by mali poskytnúť dlhšiu životnosť, menšie prehrievanie a stabilnejšiu dodávku prúdu.
Pasívy chladiace MOSFETy, ale aj pasív nad PCH je pevne uchytený skrutkami. Ich odmontovaním sa v celej kráse ukáže napájacia kaskáda. Napäťovým regulátorom je 95856HRZ od Interstil.

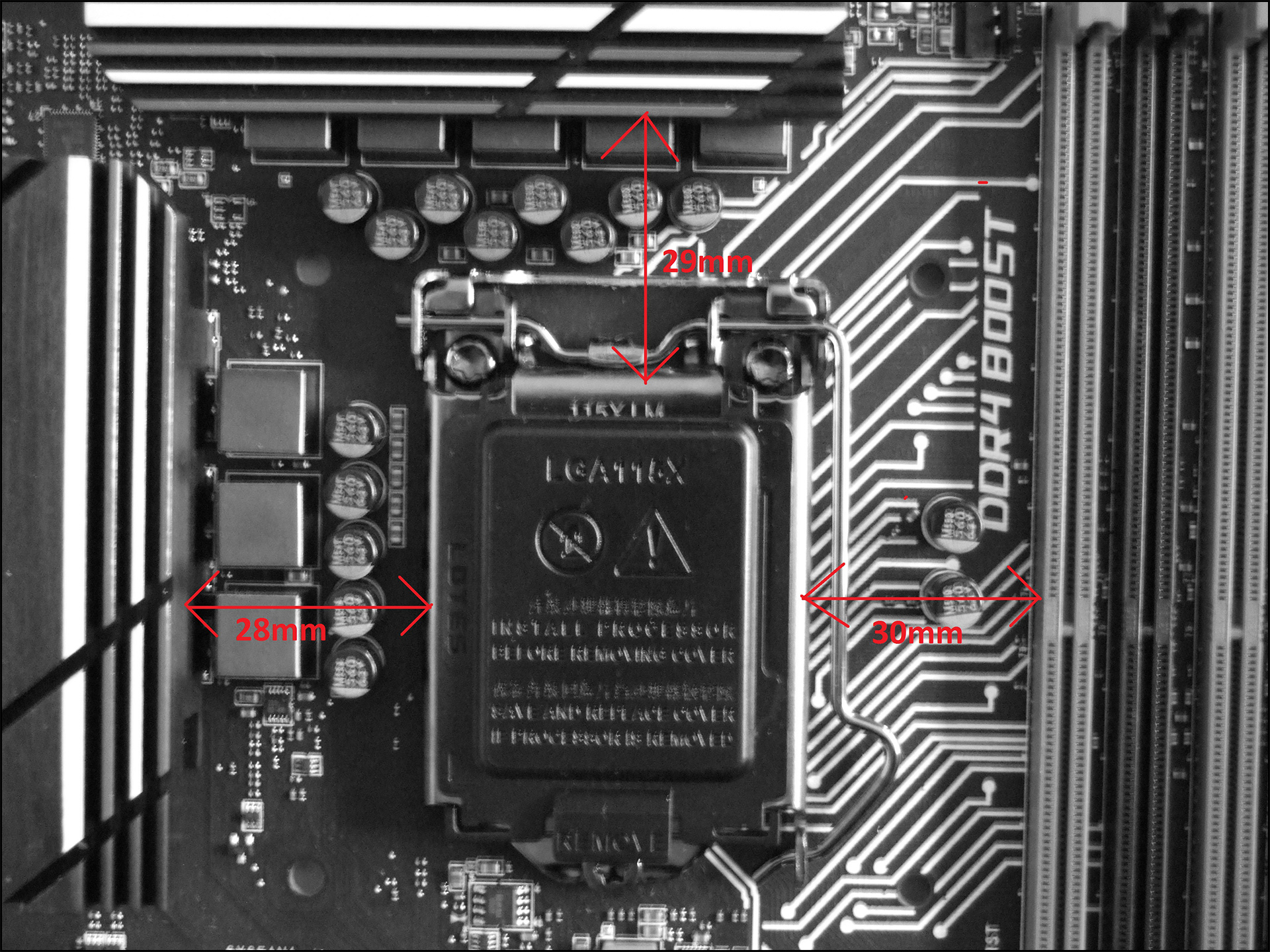

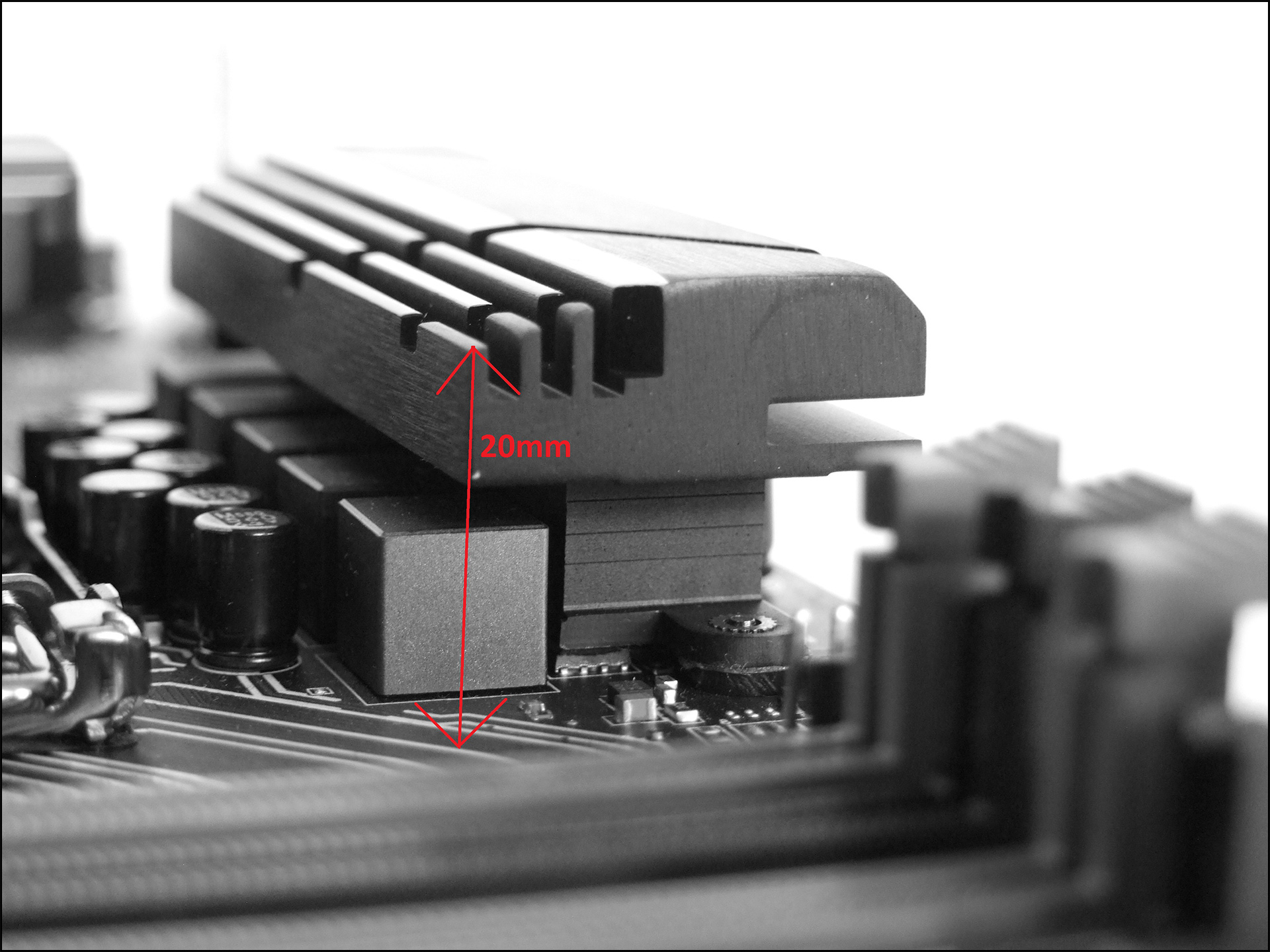

Vzdialenosť a výška pasívov od patice by nemala predstavovať problém pre žiadne chladiče
O prívod energie do procesora sa postará 8-pinový EATX konektor na tradičnej pozícii.

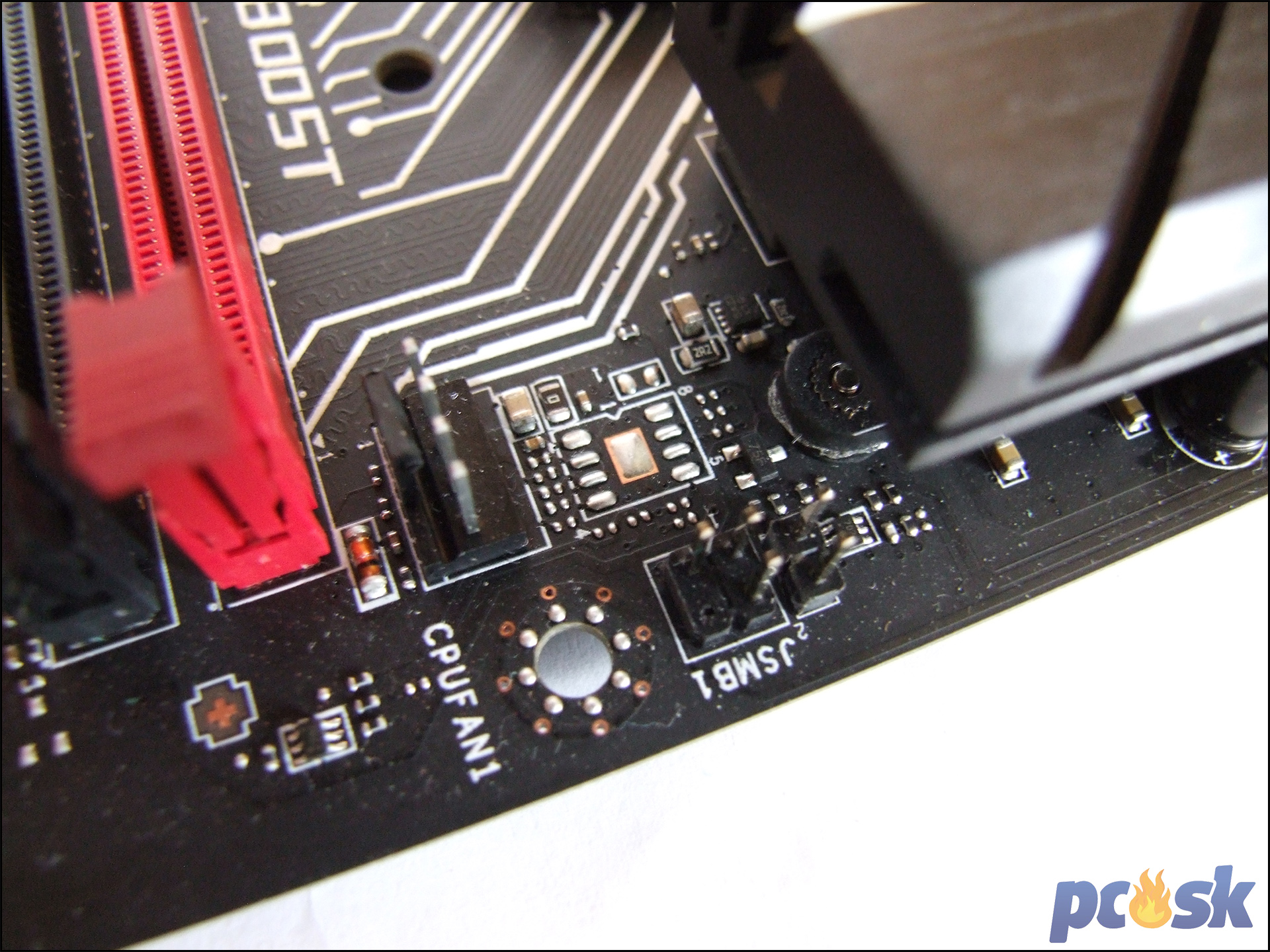

Pre chladenie procesora možno využiť dva 4-pinové konektory. Jeden je vzdialený až za DIMM slotmi.
Dohromady je na doske 5 štvorpinových konektorov. 3 sú určené pre systémové ventilátory. Všetkých 5 ventilátorov je možné regulovať v BIOSe pomocou kriviek, alebo cez Command Center vo Windows.
DIMM sloty pre operačné pamäte sú 4 a na tejto doske je dual-channel zapojenie zvýraznene farebne, čo je u MSI skôr raritou ako zvykom. Do slotov zapojíte najviac 64GB DDR4 pamätí s maximálnou frekvenciou 3600MHz. Zaujímavosťou je, že doska podporuje aj UDIMM moduly typické pre servery. Aretačné poistky sú iba z jednej strany, podpora XMP nesmie chýbať.

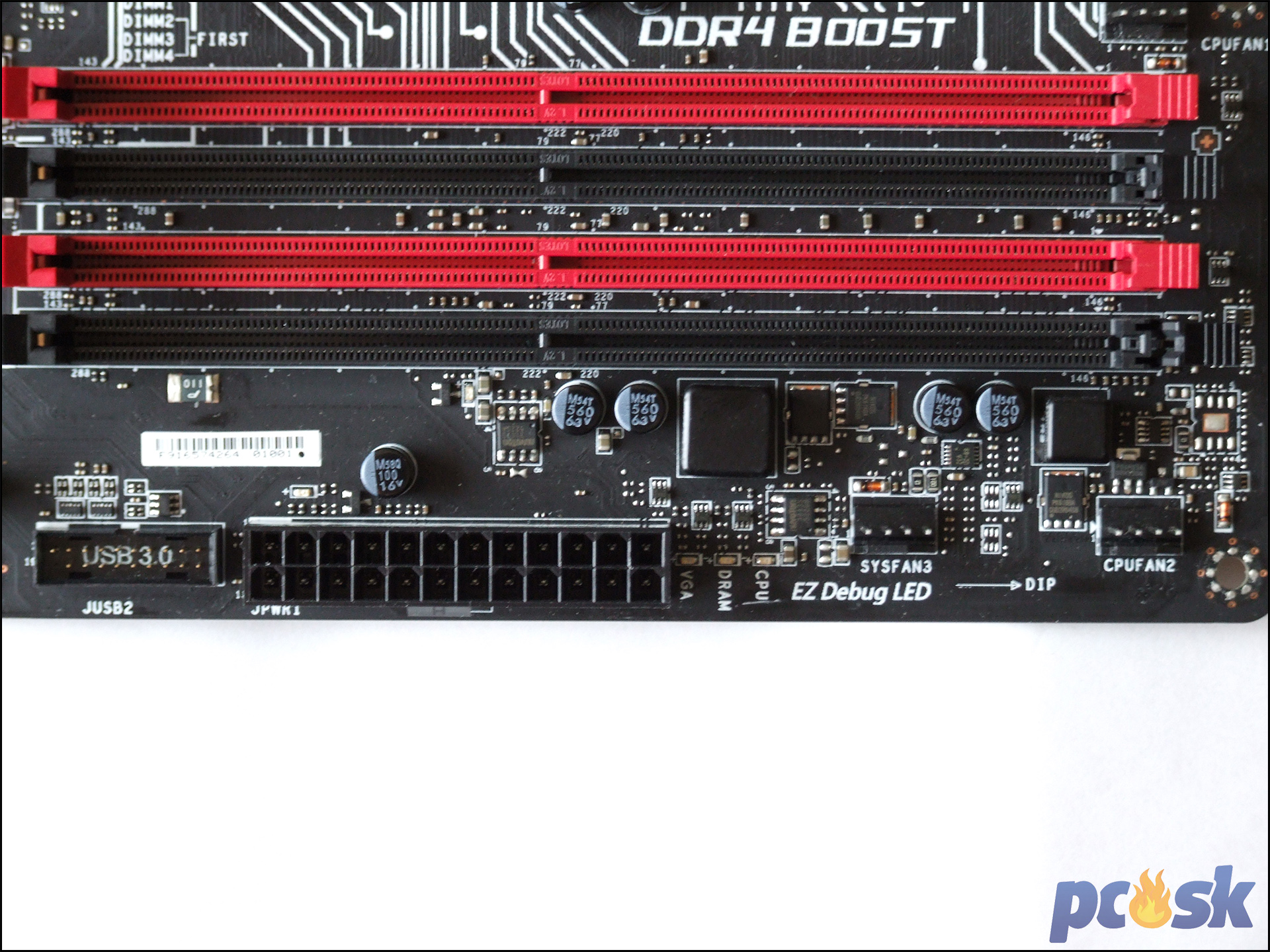

Oblasť pri DIMM slotoch na tejto doske viac-menej zíva prázdnotou. Nenájdeme tu nič zaujímavé, snáď len trojicu LED (DRAM, CPU, VGA). Ak nejaká z nich počas bootovania nezhasne znamená to, že daný komponent nebol identifikovaný alebo má nejaký iný problém. V tejto časti sa nachádza ešte dvojica 4-pinových konektorov pre ventilátory (CPU + systémový) a 24-pinový ATX konektor napájania dosky.

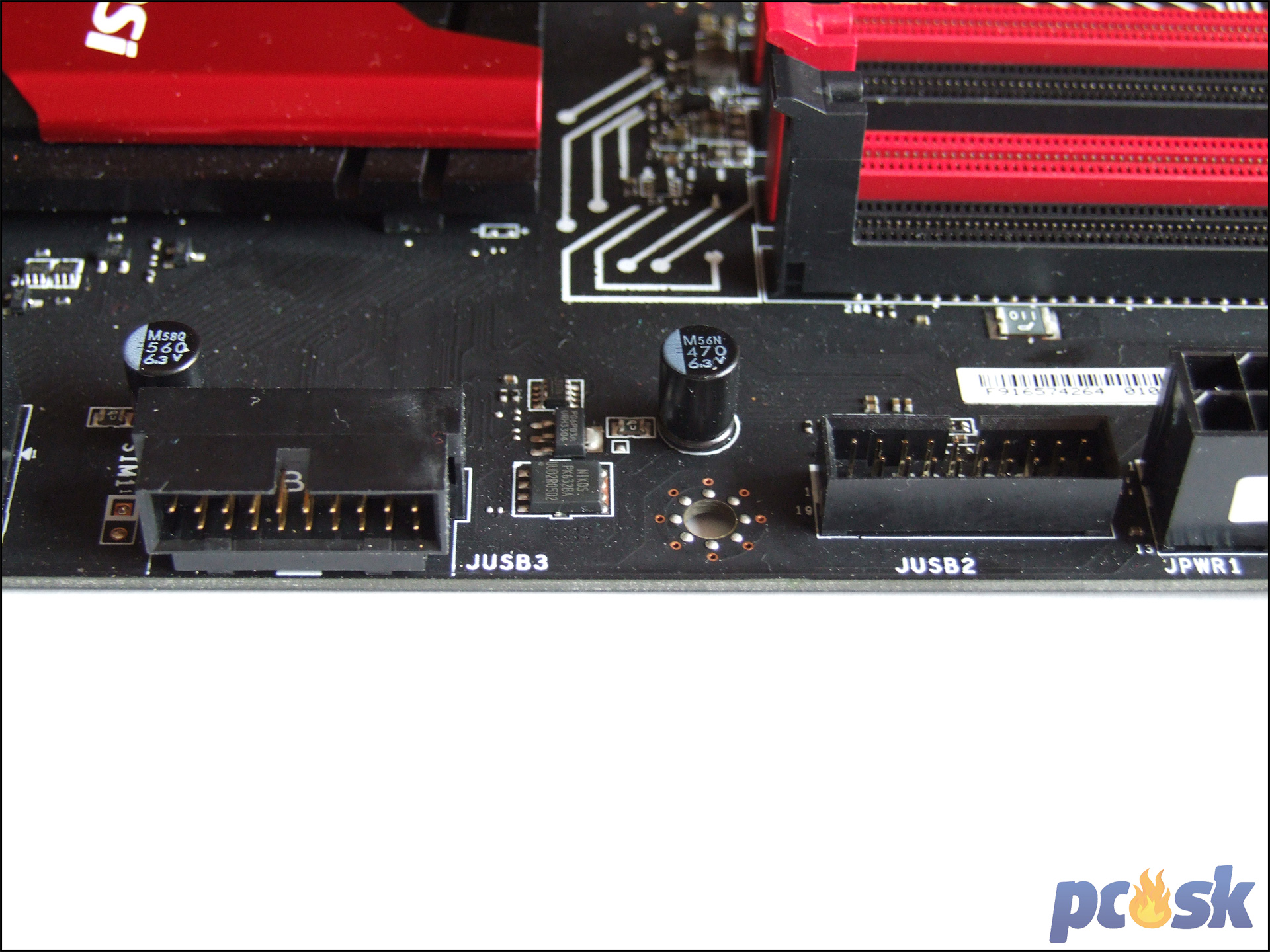

Čím doska niekoho možno poteší je fakt, že má až 2 interné USB 3.1 Gen 1 konektory (5Gbps), vďaka ktorým môžete na predný panel vyviesť až 4 USB 3.1 Gen 1 porty. Jeden z konektorov je natočený o 90°.

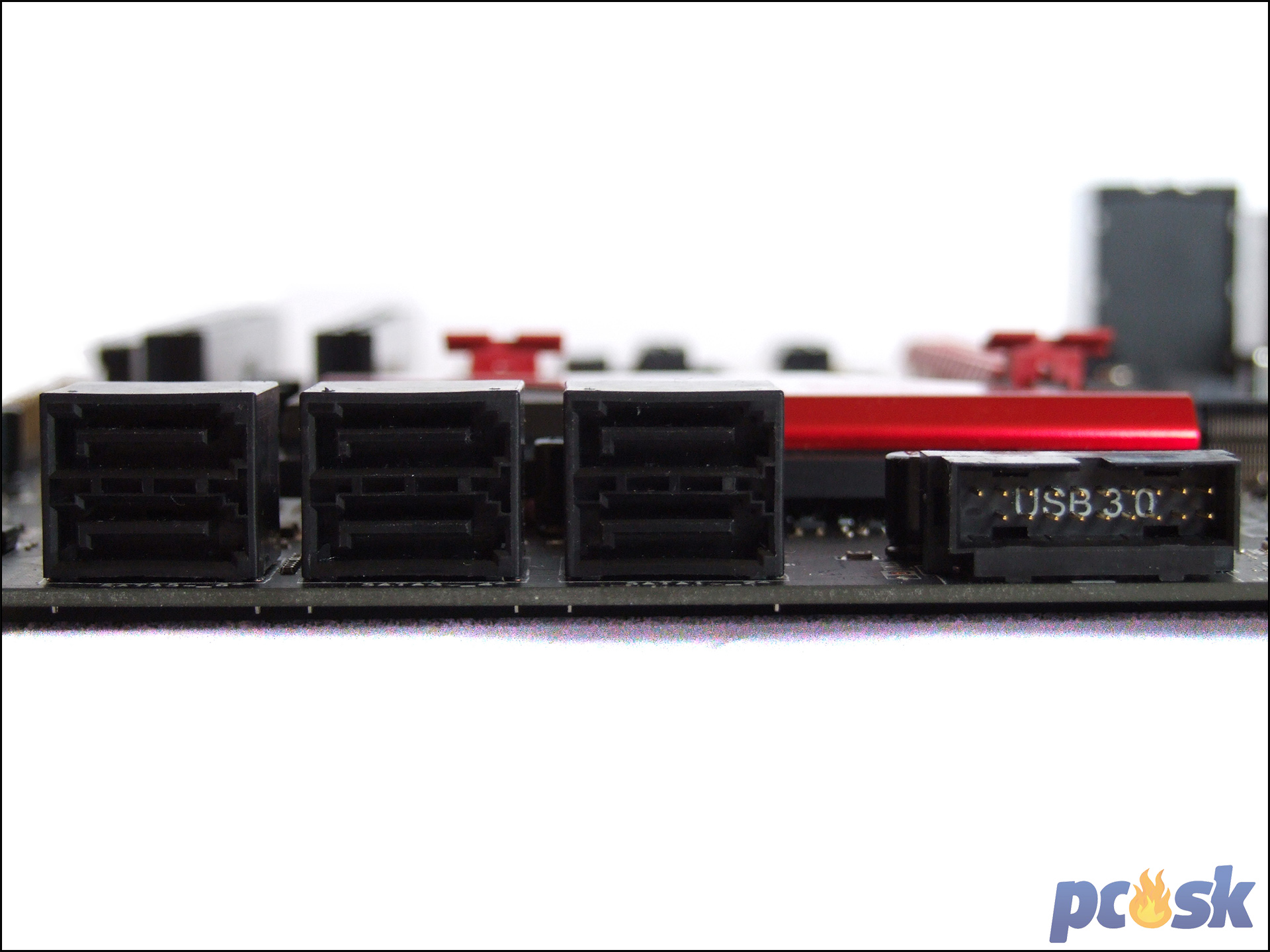

Pre disky je nachystaných 6 SATA3 portov. Disky zapojené v týchto slotoch je možné kombinovať do RAID 0, 1, 5 a 10 polí. SATA Express sloty nemá doska žiadne. Vzhľadom na slabú ponuku diskov do tohto rozhrania, pomalšiu rýchlosť v porovnaní s PCIe či M.2 diskami a veľkosť konektorov to však ťažko považovať za nevýhodu.

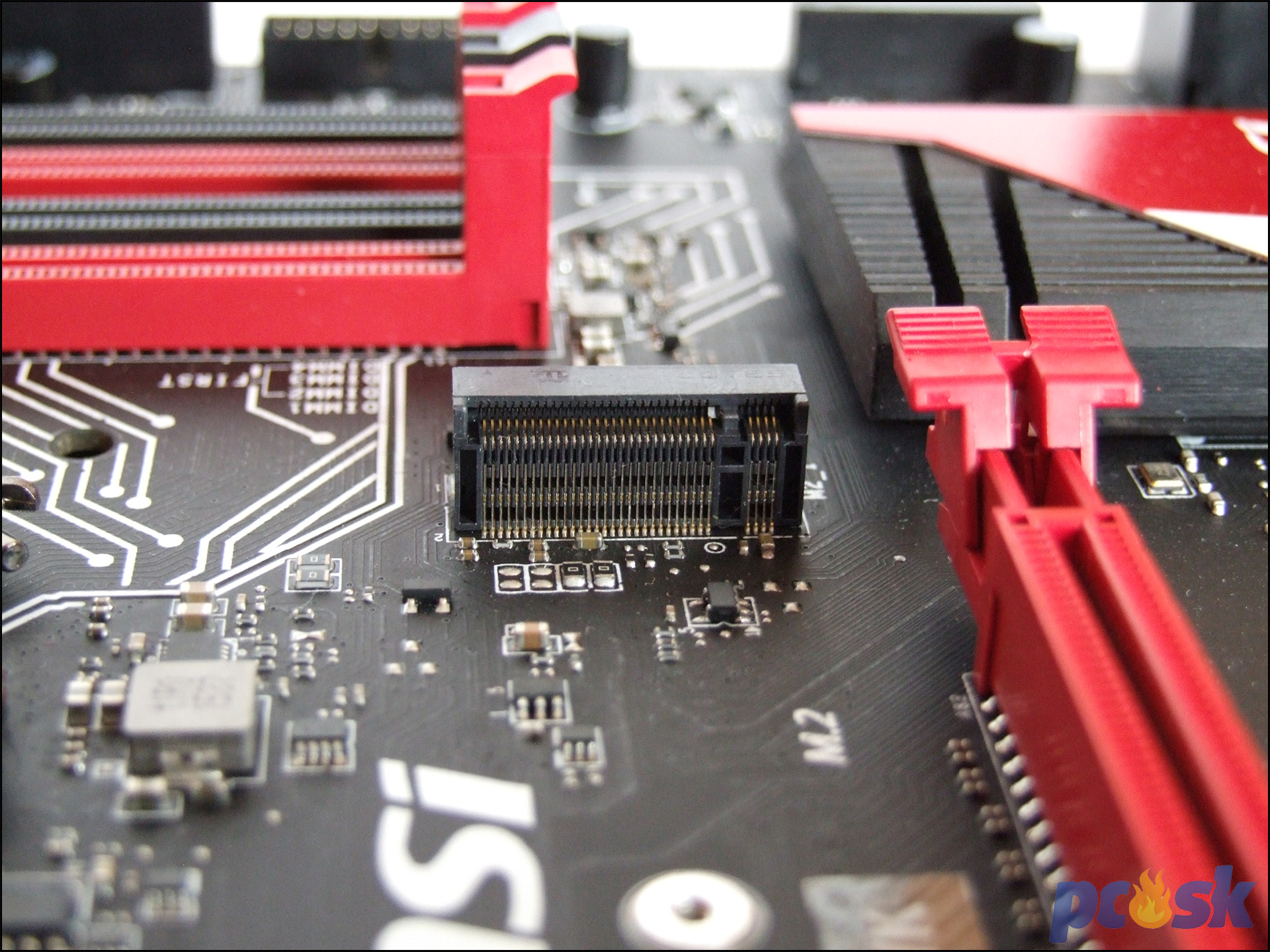

Keď už spomíname tie disky - pre veľmi rýchle SSD je možné využiť jeden M.2 slot s M key, ktorý využíva 4 PCIe 3.0 linky a poskytne tak priepustnosť 32Gbps. M.2 slot podporuje ako PCIe, tak i SATA režim, ak však vložíte disk v SATA režime, prídete o 2 SATA porty. Do M.2 slotu vmestíte SSD dlhé 4,2cm, 6cm a 8cm. Nechýba ani podpora NVMe rozhrania.

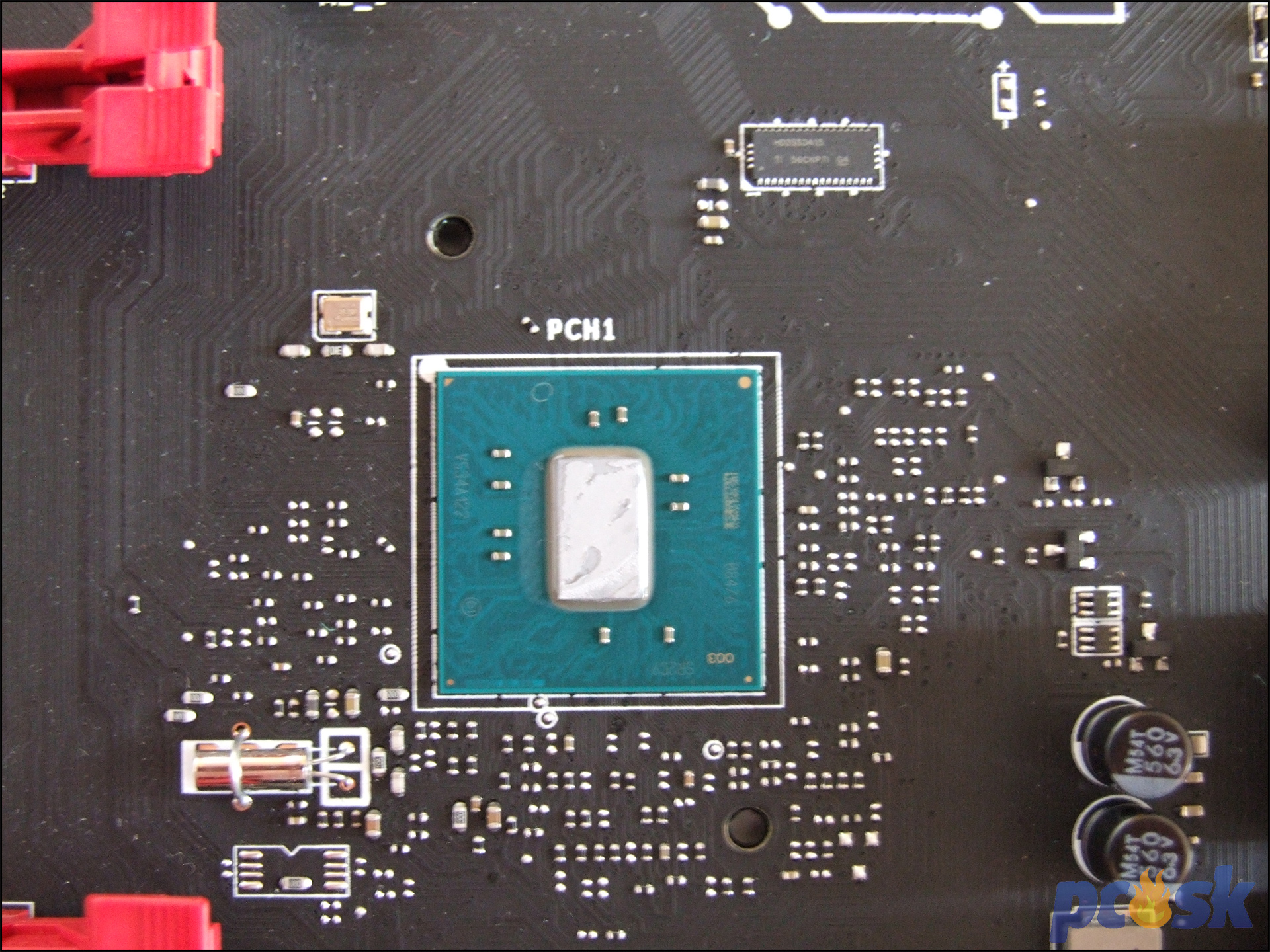

Pasív nad PCH nezobrazuje žiadneho draka a nemá ani žiadne podsvietenie. Obsahuje jednoduché MSI logo a ukrýva iba čipset Z170 od Intelu.

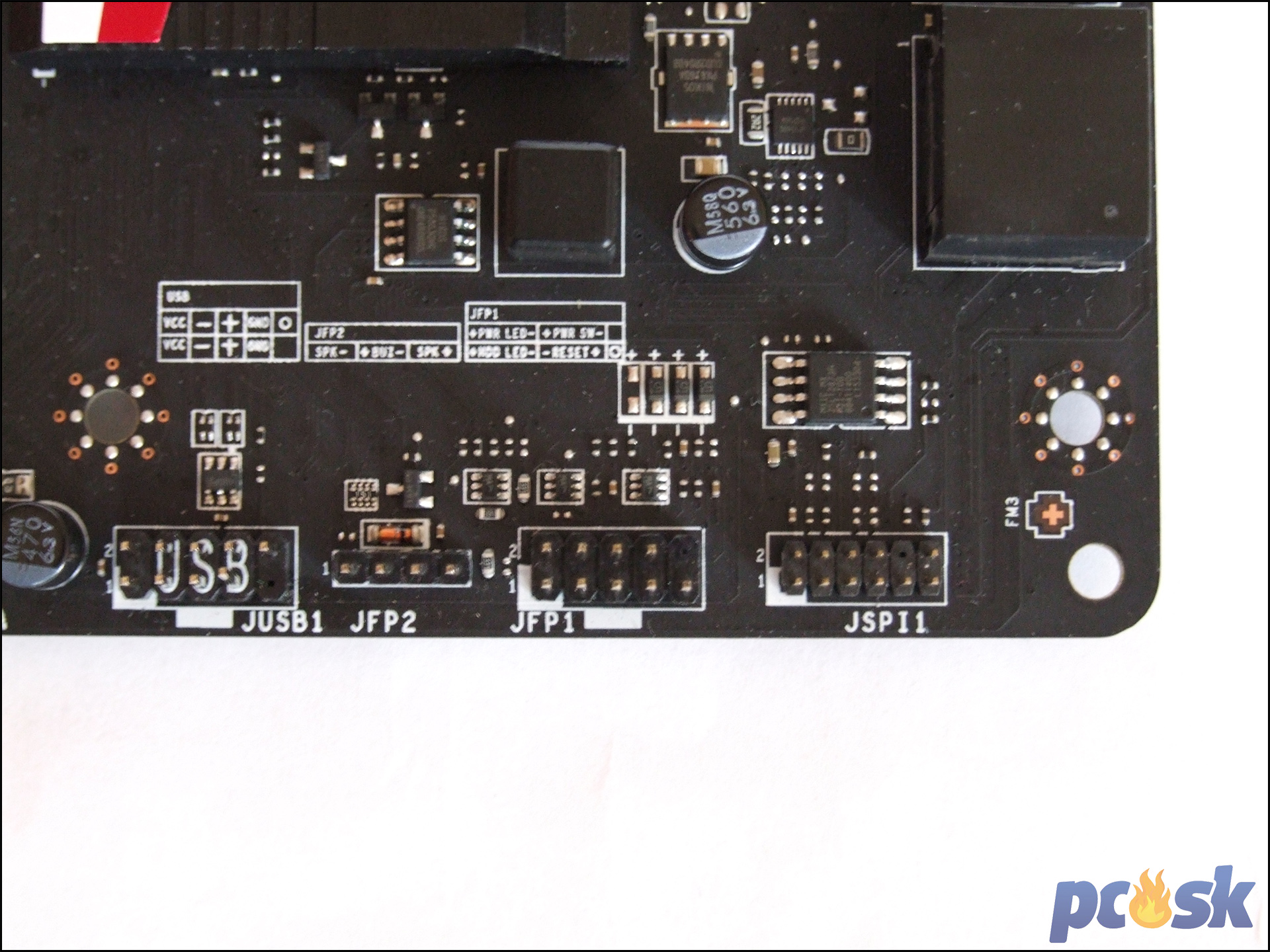

Pravý spodný roh dosky taktiež poskytne len to najzákladnejšie – konektory pre pripojenie k počítačovej skrinke, JFP2 konektor pre predný panel a interný USB 2.0 konektor.
Spodný okraj ďalej ponúkne archaický LPT konektor pre tlačiarne, COM konektor, TPM konektor či dokonca Thunderbolt konektor pre Thunderbolt 2. Vľavo je ešte konektor pre systémový ventilátor a AAFP konektor pre vyvedenie zvuku na predný panel.

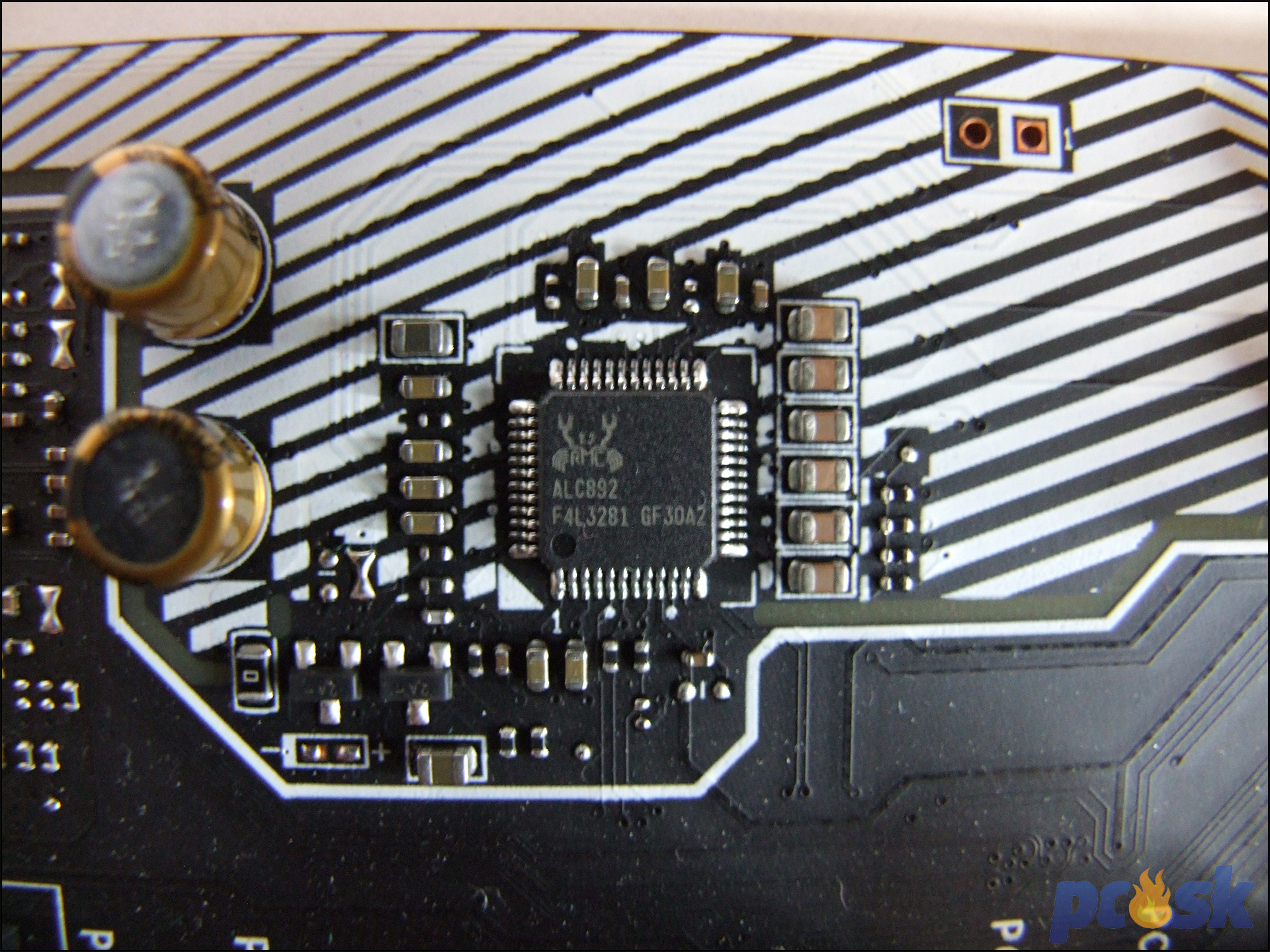

Zvuková časť nie je tak nabitá ako sme zvyknutí. Kodekom nie je známy Realtek ALC1150, ale o čosi starší a horší Realtek ALC892. Spoločnosť mu robí zopár japonských Chemi-con kondenzátorov. Na doske nie je ani žiadny zosilňovač pre slúchadlá.

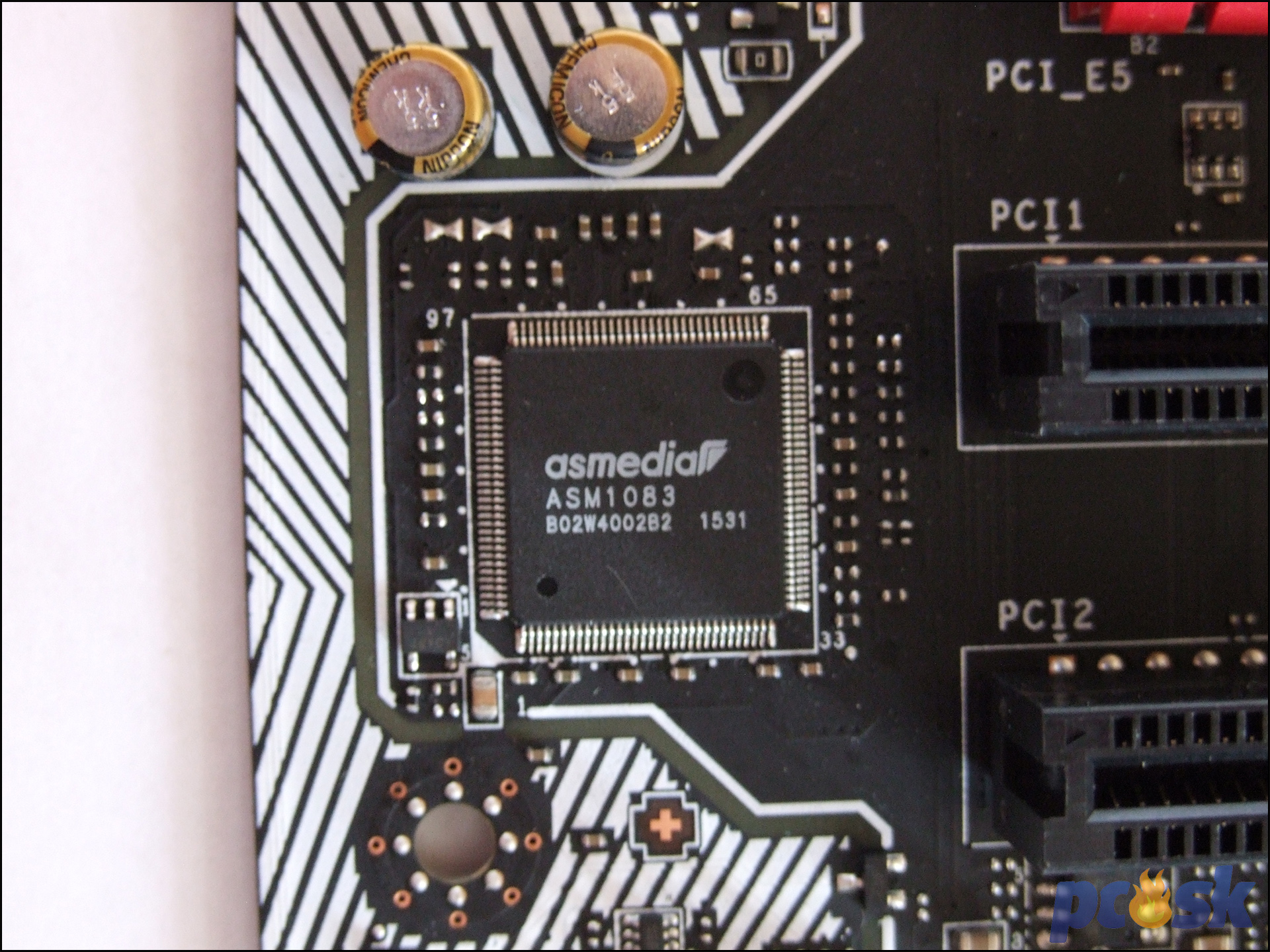

Na doske nachádzame aj ASMedia ASM1083 mostík pre PCI sloty. Vďaka ním môžu zákazníci využiť 2 PCI sloty.

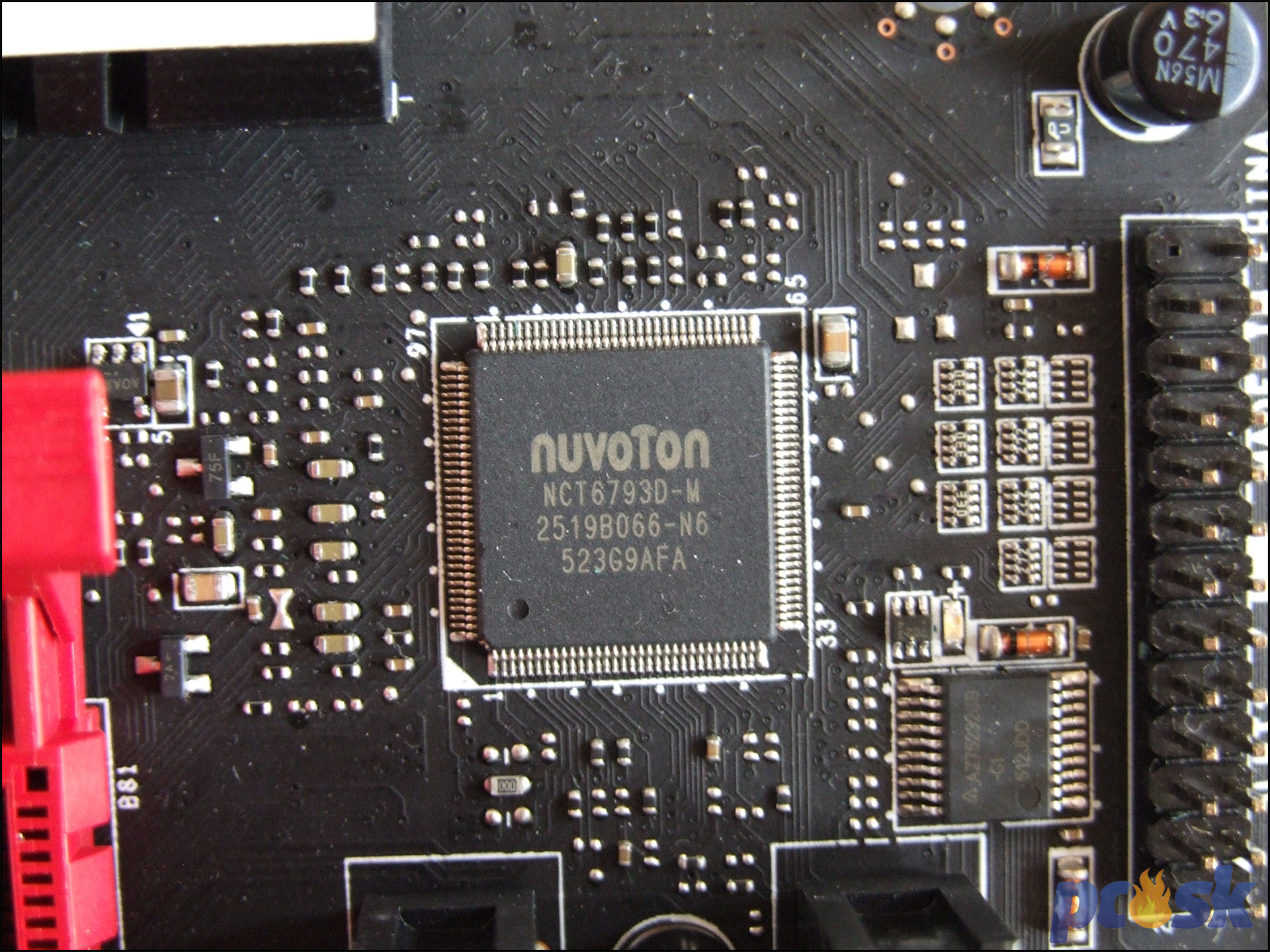

Super I/O čipom pre kontrolu teplôt, otáčok a napätí je Nuvoton NCT6793D-M.

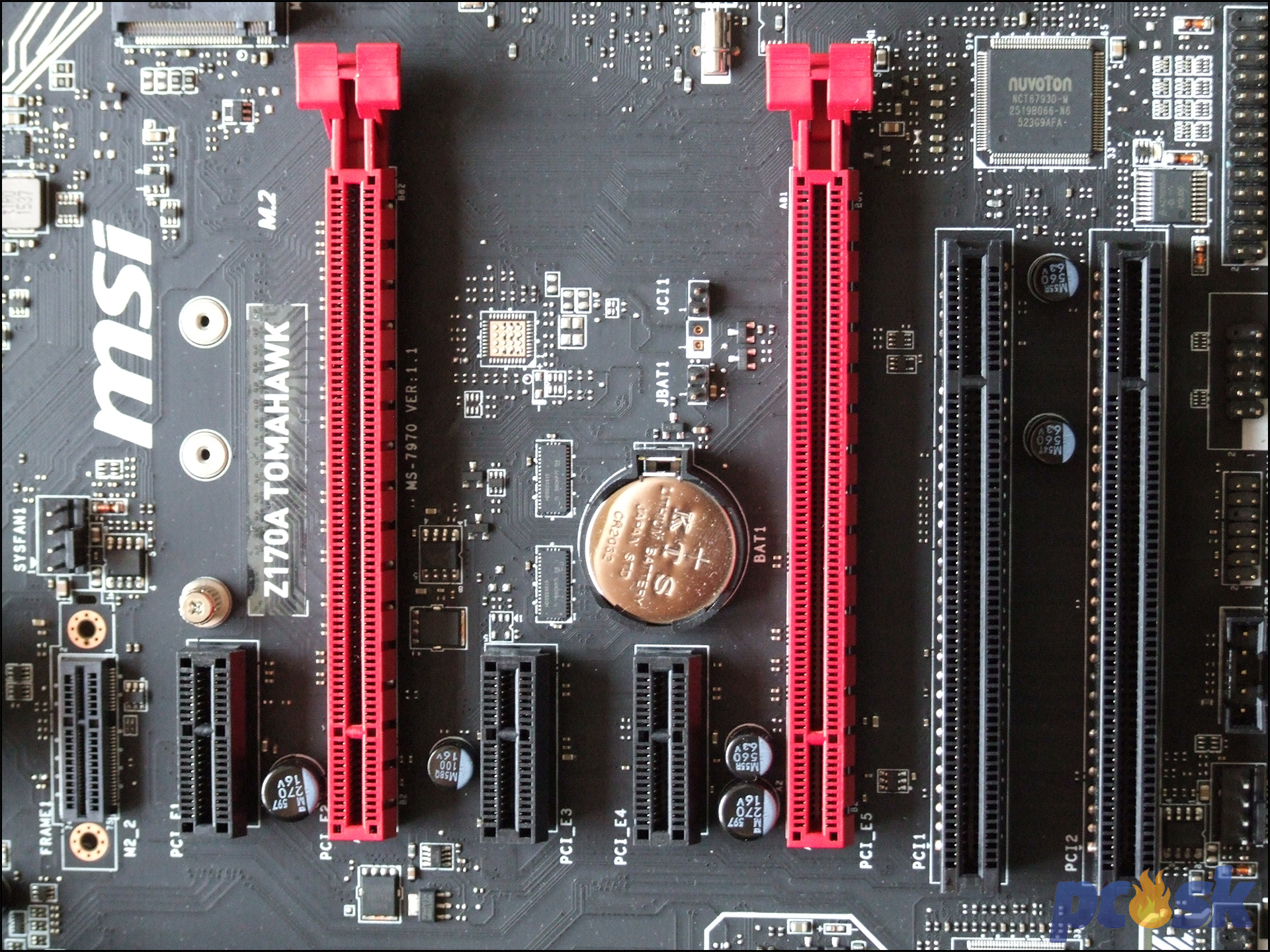

Pre grafické karty sú vyhradené 2 dlhé PCIe 3.0 x 16 sloty. Prvý slot poskytne plných 16 liniek, aj keď zapojíte druhú kartu. Tá totiž dostane 4 PCIe linky z PCH a konfigurácia tak bude x16/x4. Je to trochu nešťastný návrh nakoľko neumožňuje využiť 2-Way SLI zapojenie grafických kariet od nVidia. Doska tak podporuje iba 2-Way AMD CrossFire. Krátke PCIe 3.0 x1 sú 3. Vďaka spomínanému ASM1083 mostíku má doska aj 2 PCI sloty.

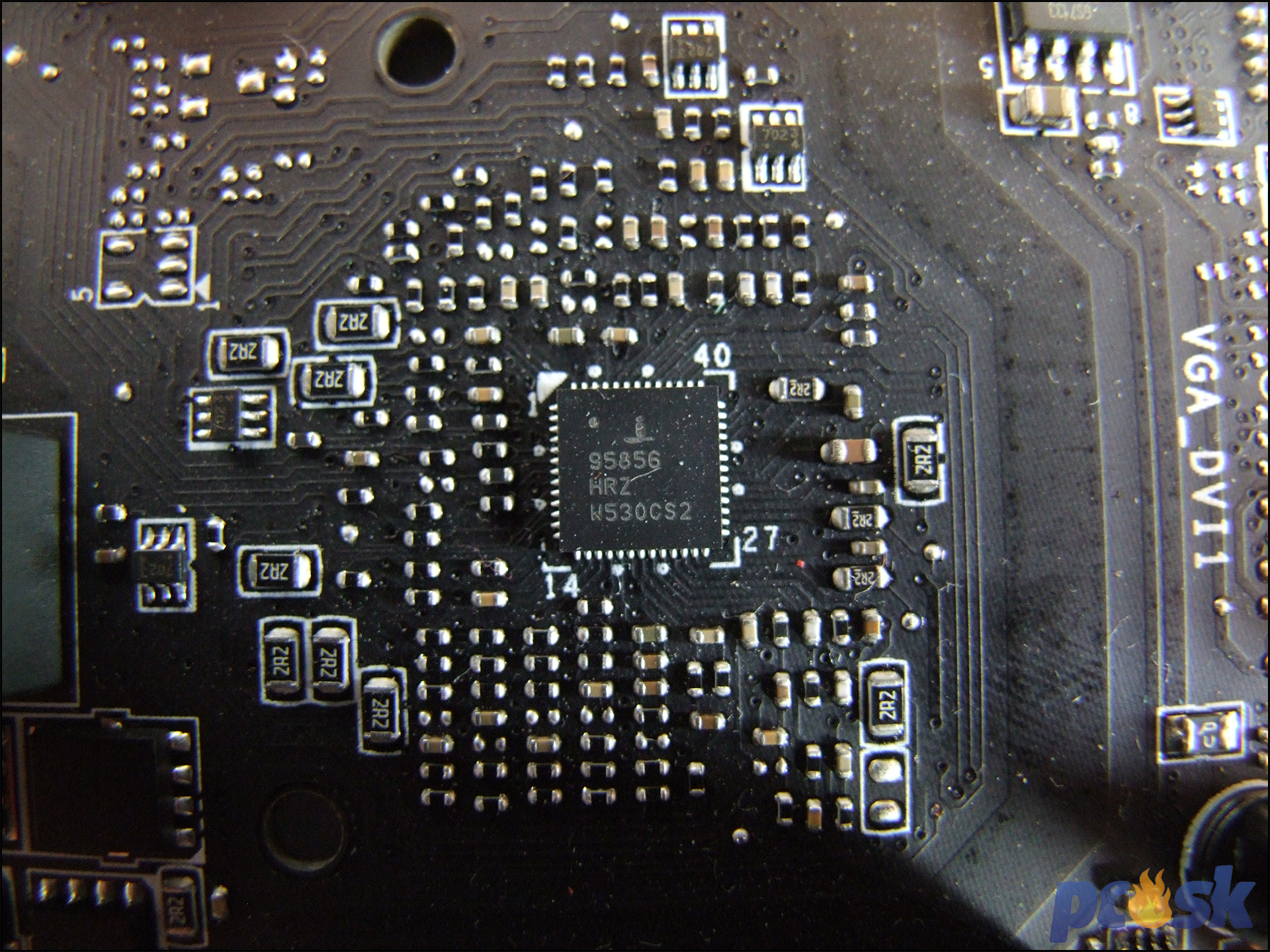

Rozdelenie PCIe liniek nezabezpečujú ASMedia deličky, ale HD3SS3415 od Texas Instruments.

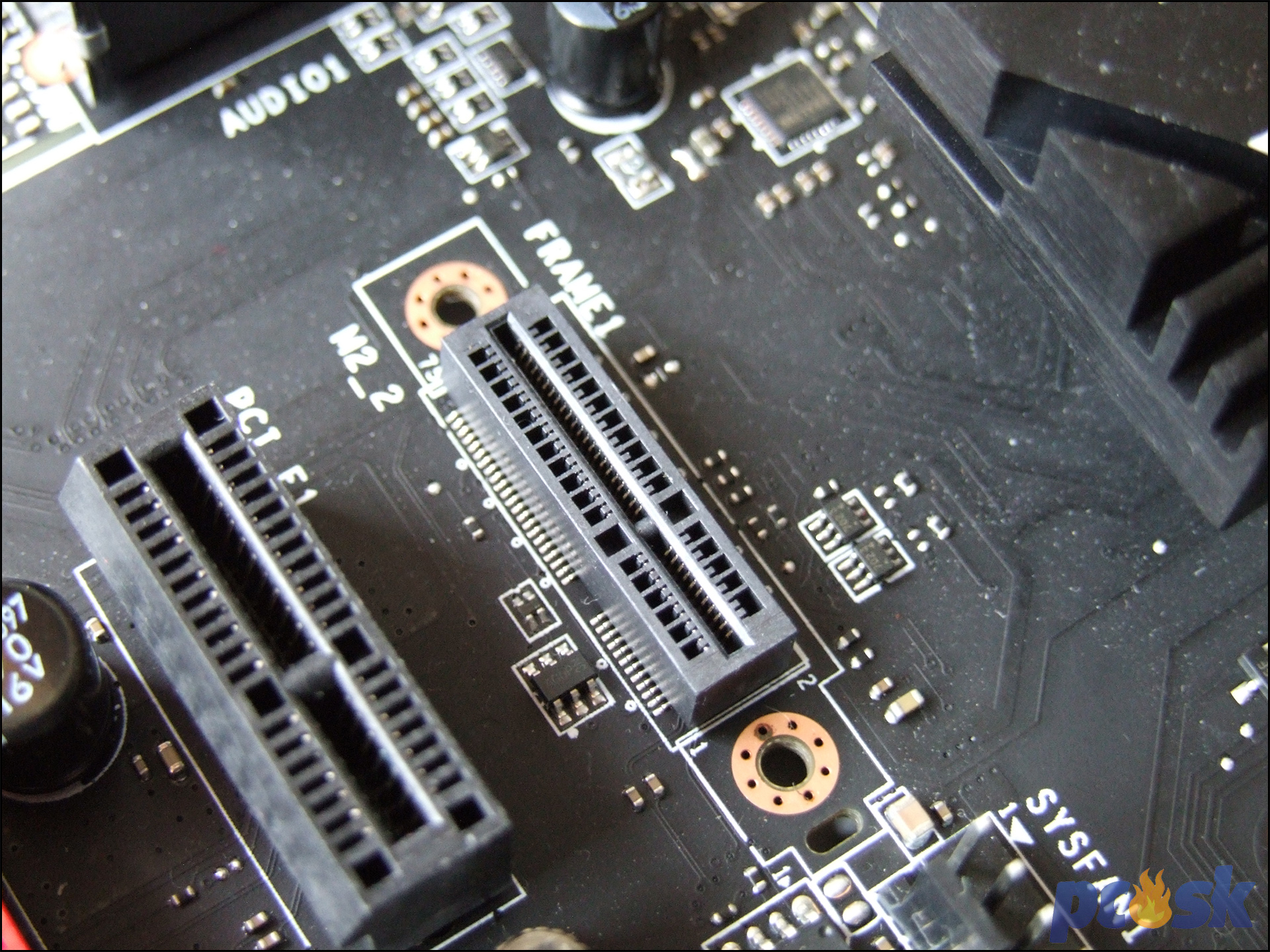

Doska má síce aj druhý M.2 slot, ten však nie je pre disky, ale pre prípadný Wi-Fi modul, ktorý však nie je súčasťou balenia. Ide o M.2 slot s E key, ktorý ma okolo seba aj otvory pre 2 skrutky. Toto zapojenie je pomerne neštandardné a na Z170A Tomahawk AC je to vyriešené tak, že samotný Wi-Fi/Bluetooth modul je osadený v tomto M.2 slote a dvojicou káblov je spojený s anténami na zadnom paneli. Vpravo od neho je posledný 4-pinový konektor pre systémový ventilátor.

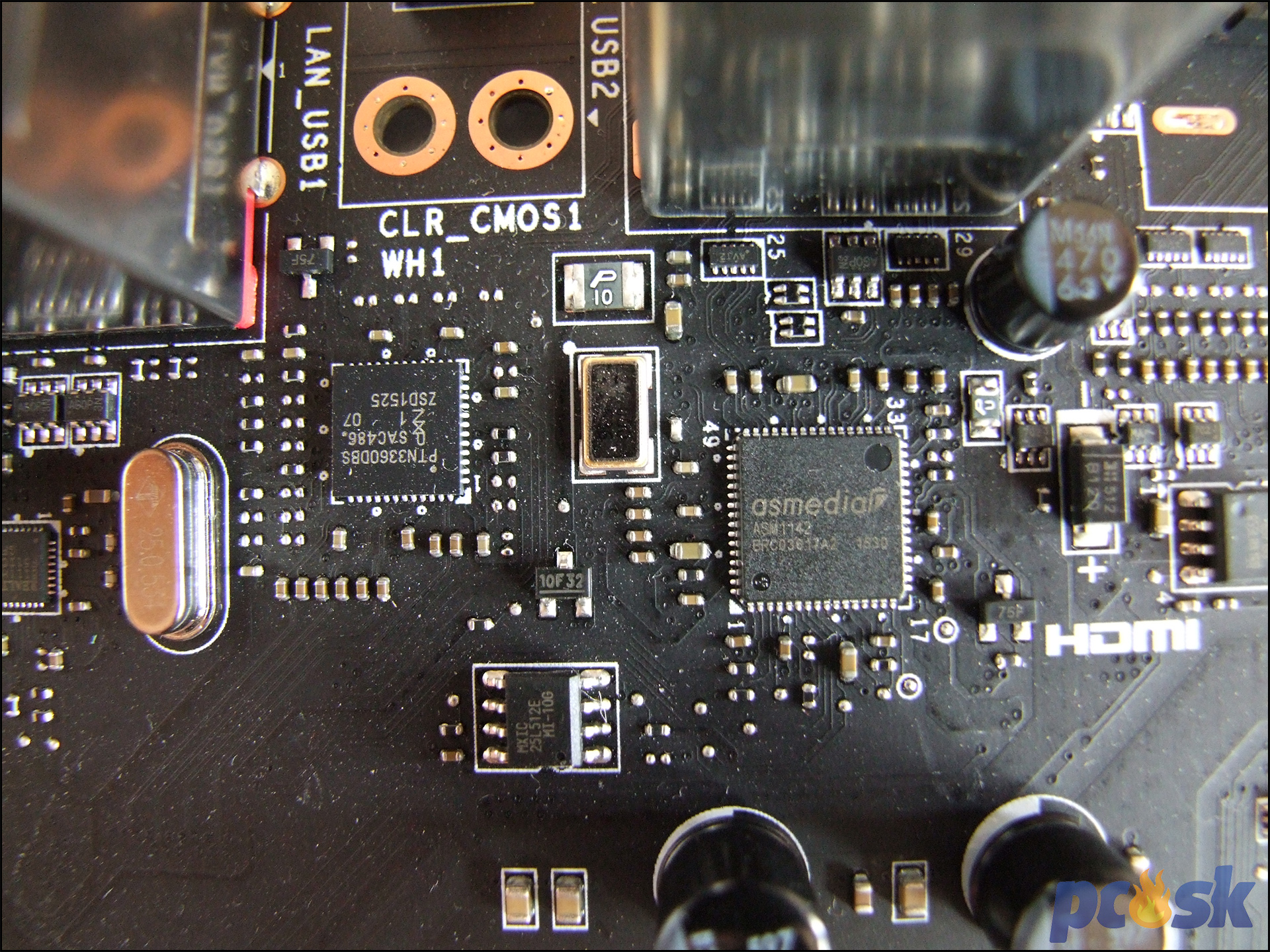

Dvojicu USB 3.1 Gen 2 (10Gbps) portov nakŕmi ASMedia radič ASM1142. Ten je s doskou spojený dvojicou PCIe liniek. Kúsok od neho vidieť PTN3360DBS prevodník pre HDMI/DVI výstup.

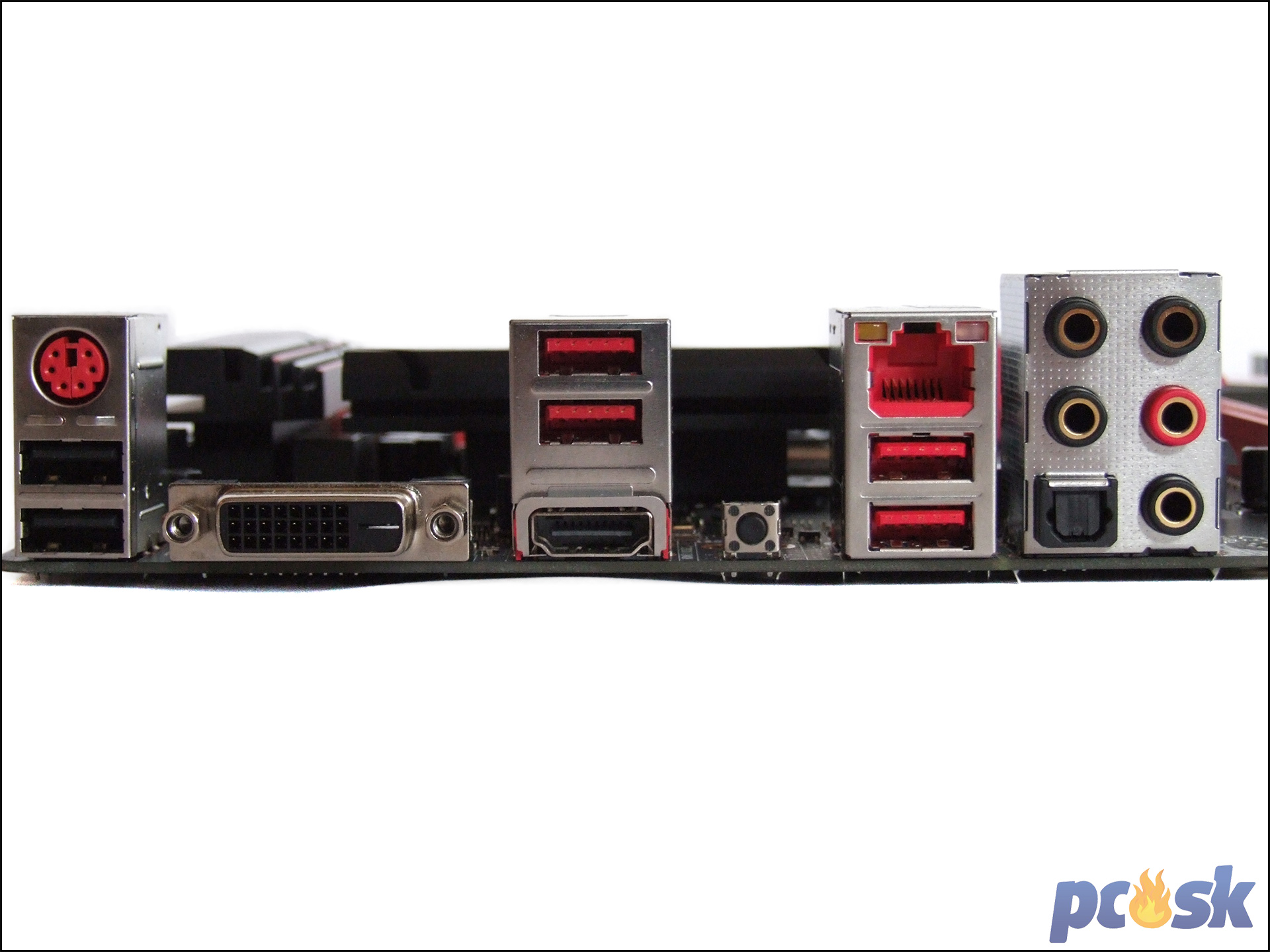

Zadný panel poskytne nasledovnú výbavu sprava doľava: PS/2 port pre klávesnice/myši, 2x USB 2.0, DVI-D výstup, 2x USB 3.1 Gen 2 (ASM1142), HDMI 1.4, tlačidlo pre vymazanie CMOS, 1x Gigabit RJ-45 (Realtek RTL8111H), 2x USB 3.1 Gen 1 (čipset) a pozlátené audio jacky s optickým S/PDIF výstupom. Rozdiel oproti Tomahawk AC spočíta len v tom, že na zadnom paneli nie je dvojica výstupov pre antény nad tlačidlom Clear CMOS. Taktiež si všimnite, že doska neposkytne žiadny USB typu C, ktorý je už dnes bežnou záležitosťou.
MSI Z170A Tomahawk – BIOS
Verzia BIOSu v našom teste bola 1.10. Počas testovania som nezaznamenal žiadne problémy, nestabilitu BIOSu či nekompatibilitu s našimi komponentmi.

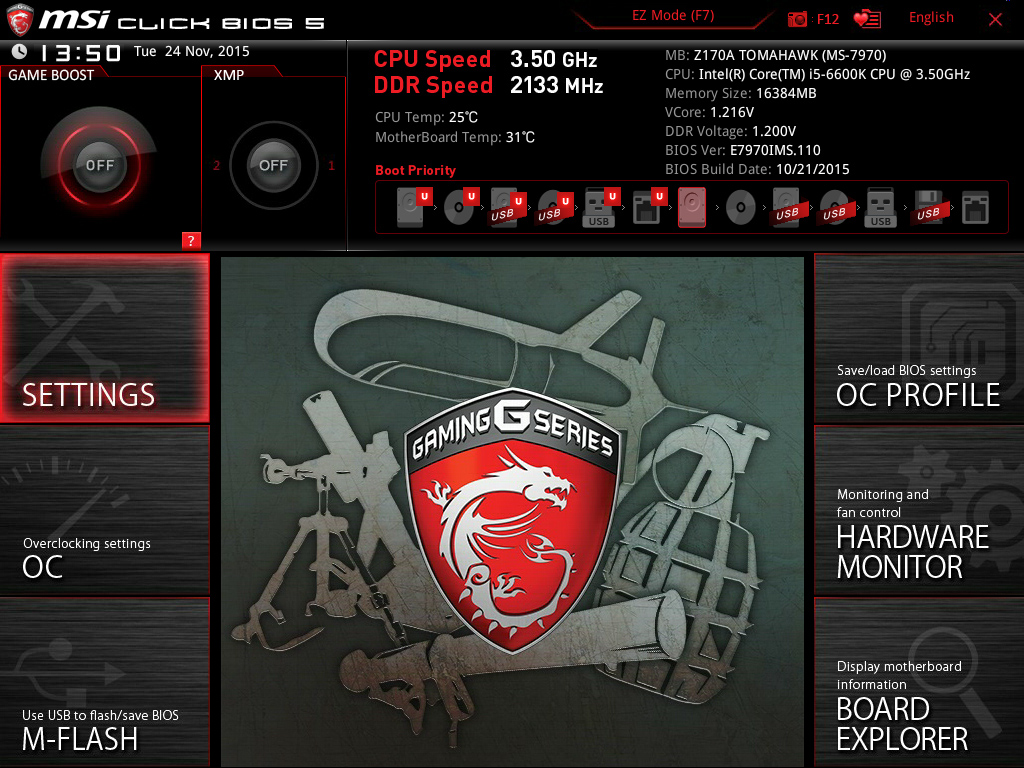

Napriek nižšej cenovej hladine a zaradeniu v rodine Gaming dosiek MSI, vyzerá BIOS stále rovnako a stále ide o najnovší Click BIOS 5.
Game Boost nemá podobu otočného tlačidla s viacerými stupňami pretaktovania. K dispozícii je tak fixné pretaktovanie na jednu frekvenciu. Funguje to však spoľahlivo.

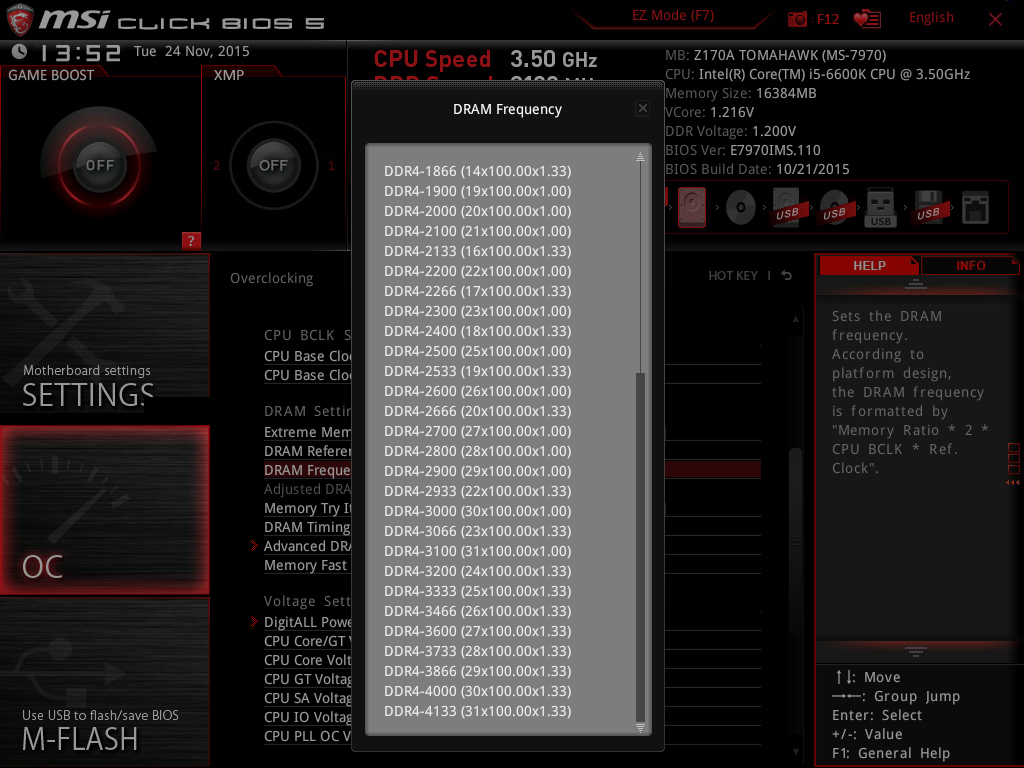

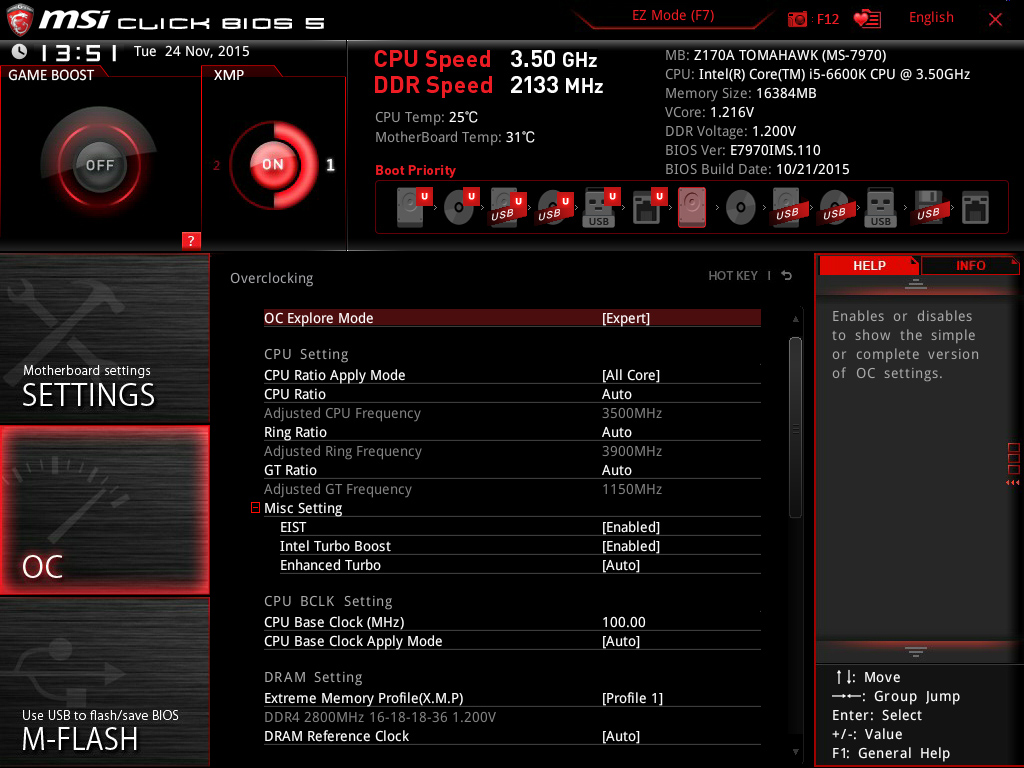

Pre manuálne pretaktovanie je vyhradené OC sekcia. Nájdete v nej všetko podstatné od zmeny násobiča, BCLK frekvencie, cez frekvenciu a časovanie RAM až po zmeny napätí jednotlivých častí.

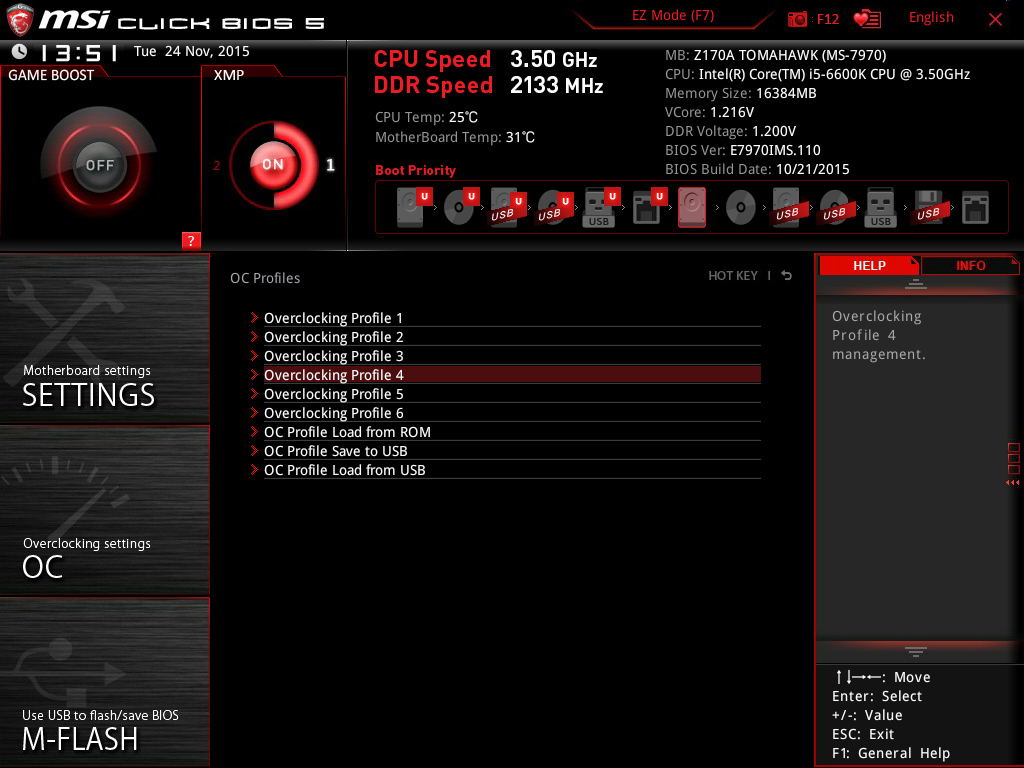

Nastavené pretaktovanie si môžete uložiť a neskôr jedným kliknutím nahrať. Nahrávať a ukladať profily je možné aj na USB. Všimnite si tiež hore aktivovaný XMP profil 1 v kruhovom tlačidle.
V Settings nastavíte všetko potrebné čo sa priamo netýka pretaktovania. Aktivovať tu môžete Thunderbolt, vypínať môžete podsvietenie dosky a rôzne iné veci.

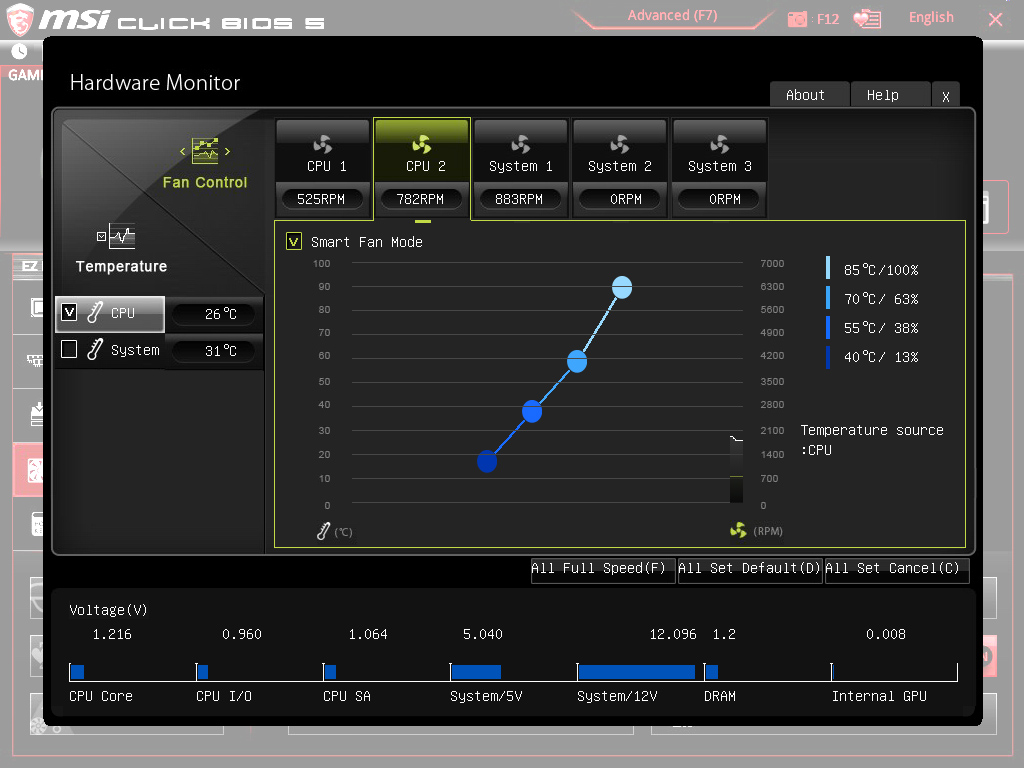

Regulácia ventilátorov pomocou Hardware Monitor je naozaj intuitívna.

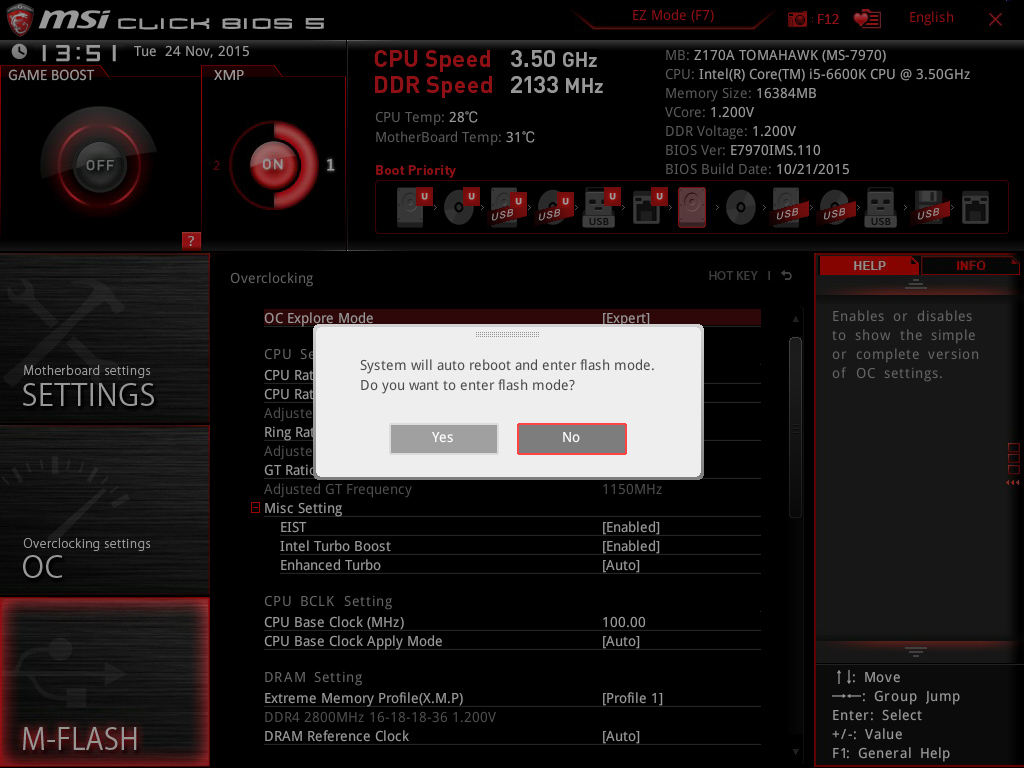

Aktualizovať BIOS je možné iba z USB kľúča s pomocou funkcie M-Flash.

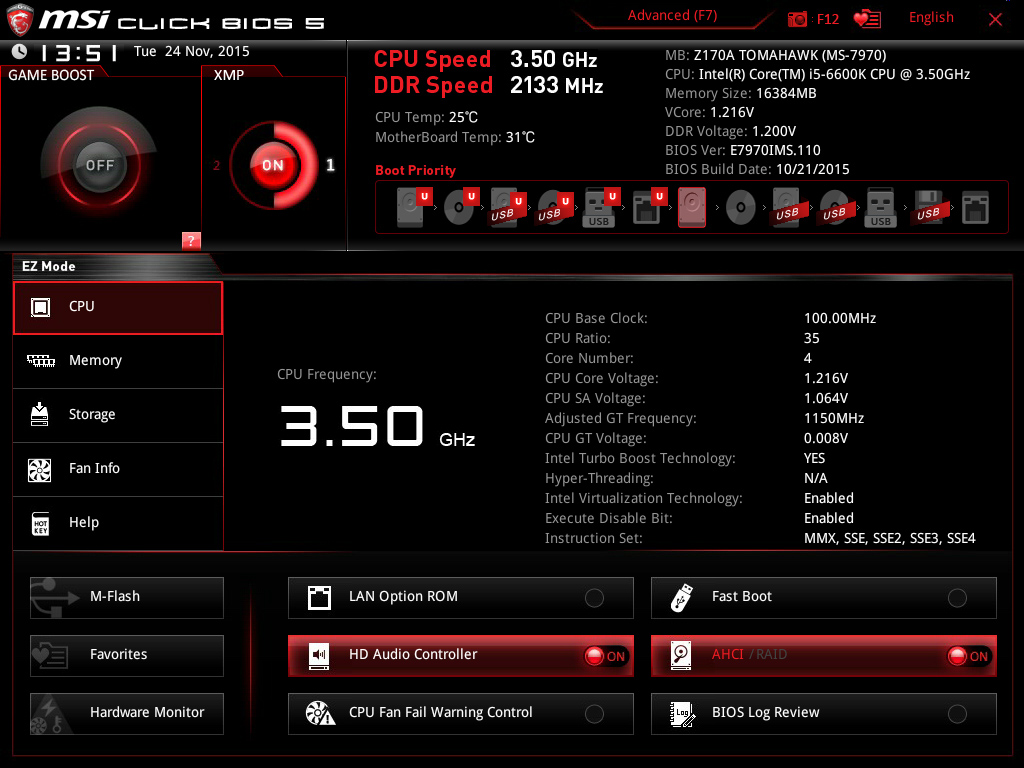

Aj na tejto doske sa nachádza zjedodušený režim BIOSu. Medzi oboma režimami je možno prepínať klávesom F7 alebo kliknutím myšou hore.

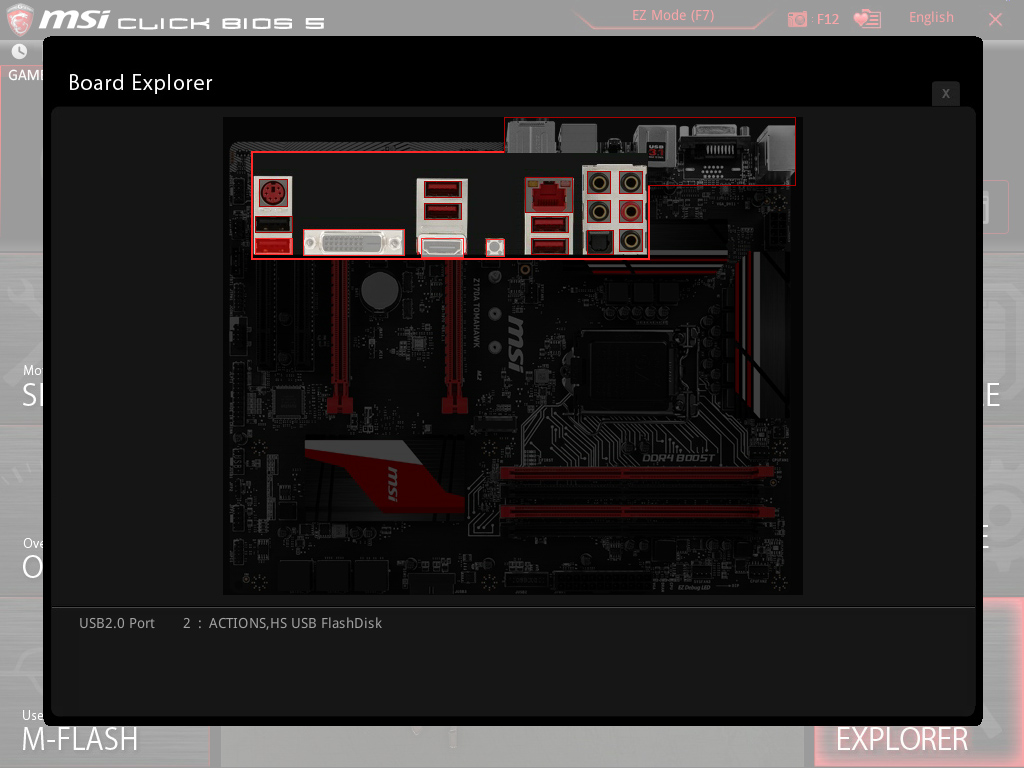

Nakoniec virtuálna prehliadka pomocou Board Explorer.
MSI Z170A Tomahawk – Testovacia zostava, metodika, výsledky
Testovacia zostava
Testovacia zostava je zložená z procesora Intel Core i7-6600K (Skylake), ktorý má aj odomknutý násobič. Procesoru sekunduje 16GB DDR4 RAM pamätí od Crosair s označením CMK16GX4M4A2800C16. Ako grafickú kartu využívame integrované riešenie od Intelu v podobe Intel HD 530. Rýchlym úložiskom je SSD ADATA Premier SP910SS s kapacitou 256GB. Chladenie procesora zabezpečuje Brocken ECO od Alpenföhn. Celú zostavu poháňa zdroj Antec VP550F s účinnosťou 80 Gold.
procesor | Intel Core i5-6600K (Skylake) |
RAM | 4x 4GB DDR4 Crosair Vengeance LPX |
SSD | ADATA Premier SP910 256GB |
grafická karta | integrovaná v procesore |
| zdroj | Antec VP550F |
chladič CPU | Alpenföhn Brocken ECO |
skrinka | Antec Three Hundred Two |
operačný systém | 64-bitový Microsoft Windows 8.1 Pro |
Základnú dosky testujeme so 4-jadrovým procesorom Intel Core i7-6600K (Skylake) bez funkcie HyperThreading. Základný takt procesora je 4,5GHz, v skutočnosti však na tejto hodnote pracuje málokedy a takt sa pohybuje okolo hodnoty 3,7Ghz. S Turbom je možné dosiahnuť až 3,9GHz. 16GB (4x4GB) pamätí od Crosair zapojených v dual-channel beží na takte 2133MHz s časovaním 15-15-15-36 a dobou obnovenia 2T. Tieto pamäte majú až 2 XMP profily, pričom frekvencia pri prvom je 2800MHz a pri druhom až 3000MHz. Vzhľadom na to, že oficiálna podpora zo strany čipsetu je 2133MHz tak testujem na tejto frekvencii.
Metodika
Každú základnú dosku postupne podrobíme testom v niekoľkých benchmarkoch. Pamäťovú priepustnosť testujeme v programe AIDA64 Extreme vo verzii 5.20.3400. Postupne v tomto programe preveríme čítanie, zápis, kopírovanie a čakaciu dobu pamäte. Procesor otestujeme pomocou benchmarku Cinebench R15 a prevodu videa v x.264 FHD Benchmark vo verzii 1.0.1. Ďalším testom je kompresia v zabudovanom benchmarku v programe WinRAR 5.10. Rýchlosť SATA a USB rozhraní testujeme pomocou programov CrystalDiskMark 3.0.3b (sekvenčná rýchlosť) a HD Tune vo verzii 2.55 kde nás zaujíma priemerná rýchlosť. Pri testoch USB rozhraní používame rýchly USB 3.0 kľúč SanDisk Cruzer Extreme 16GB. Všetky testy prebiehajú na danej testovanej doske s najaktuálnejším BIOSom, ktorý v danej chvíli bol k dispozícii.
Teploty VRM obvodov a PCH meriame digitálnym laserovým teplomerom Voltcraft IR-280. Merania sú vždy 2 ako pre PCH tak aj pre VRM - teplota v pokoji (idle) je odčítaná po 10 minutách po zapnutí zostavy, teplotu v záťaží (load) získame po 10-minútovej prevádzke testu Prime95 64-bit (nastavenie Small FFT). Zaznamenáva sa vždy najvyššia teplota nemeraná na danom segmente. Prievan v skrini robí dvojica systémových ventilátorov (1 x 140mm + 1 x 120mm).
Výsledky

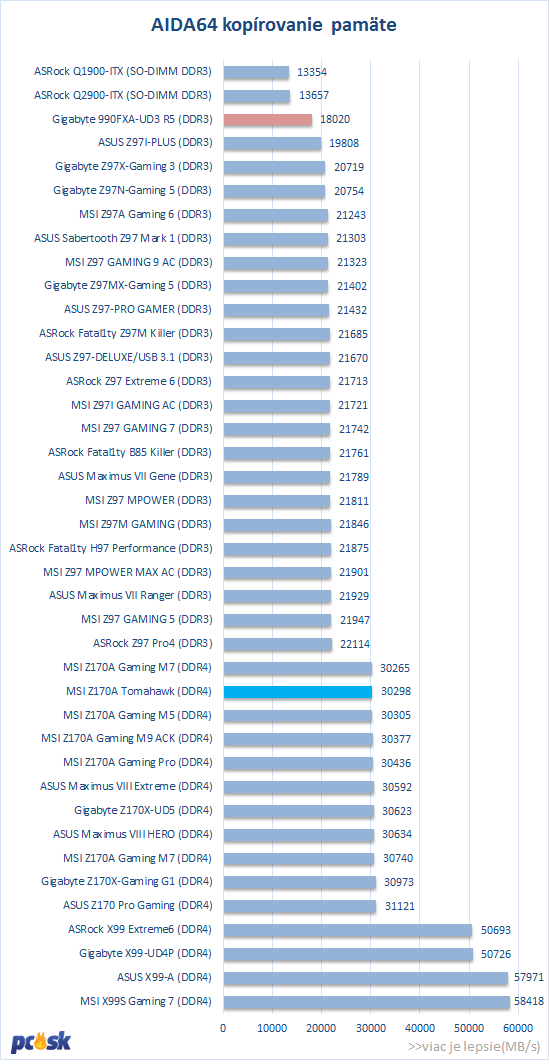

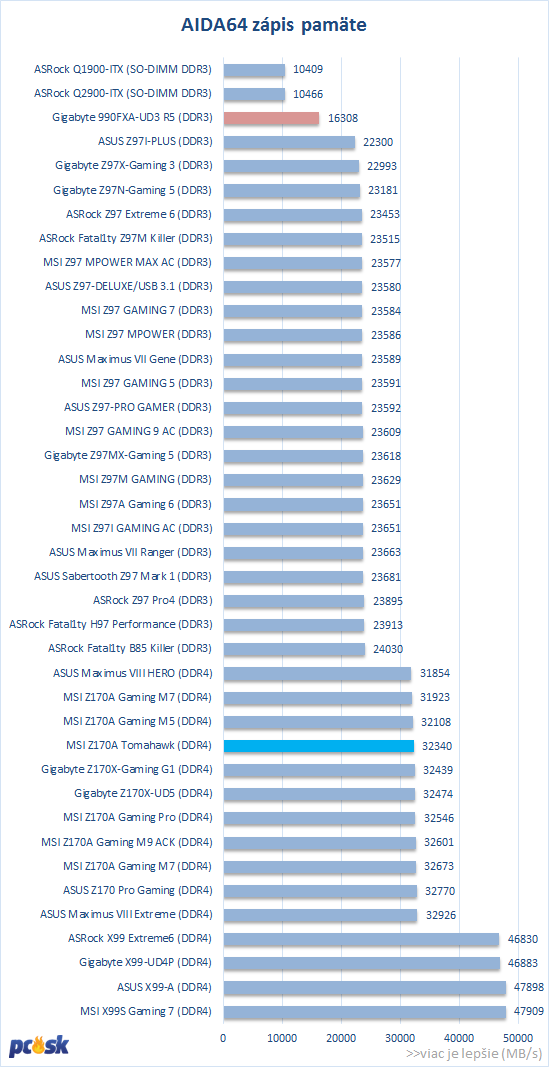

Testy pamätí

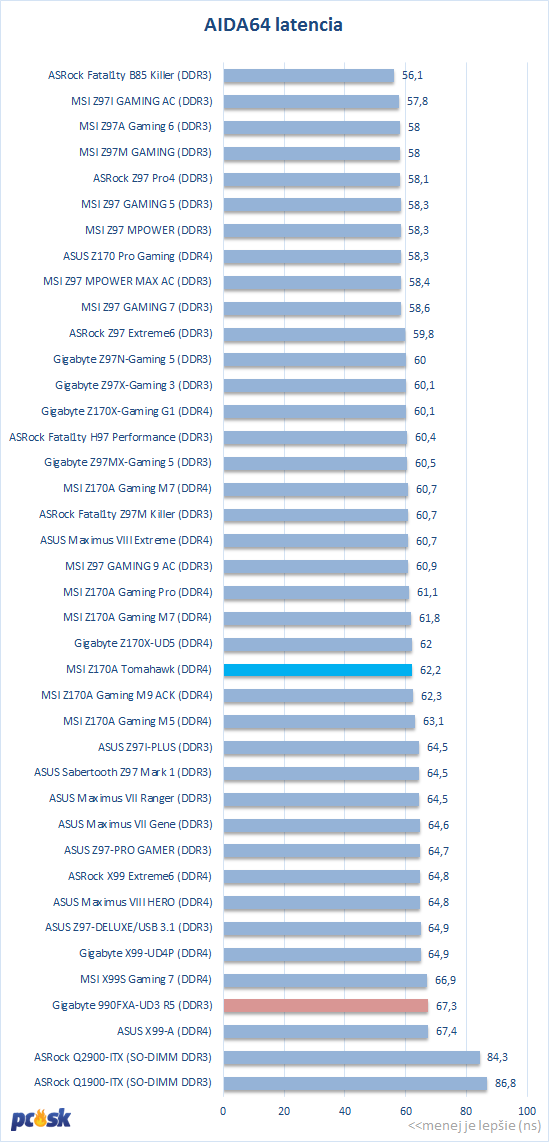

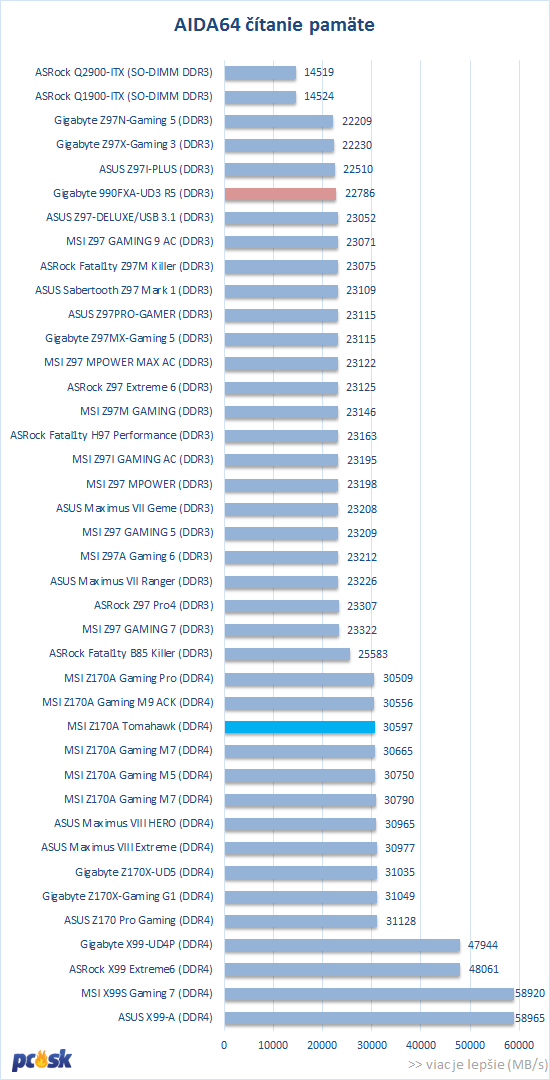

Výsledky pamätí neukázali žiadne anomálie na Tomahawku.

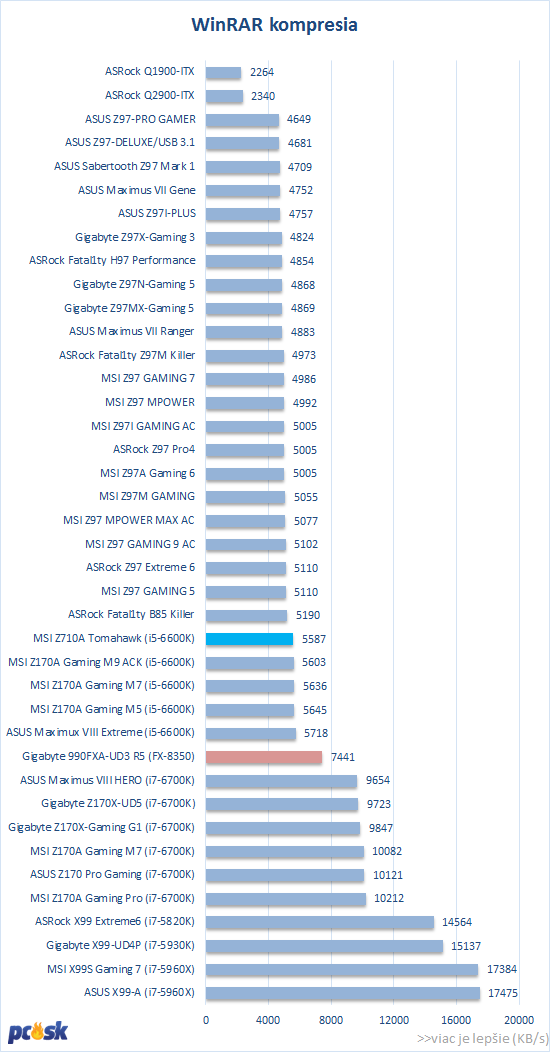

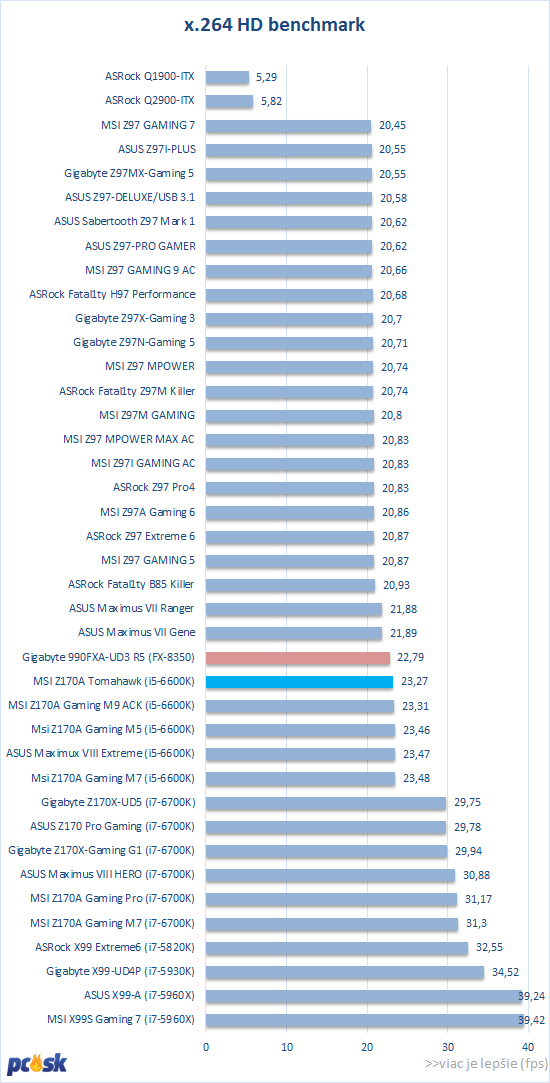

Testy procesora
Ani procesor samozrejme nezaostal.
Testy rozhraní

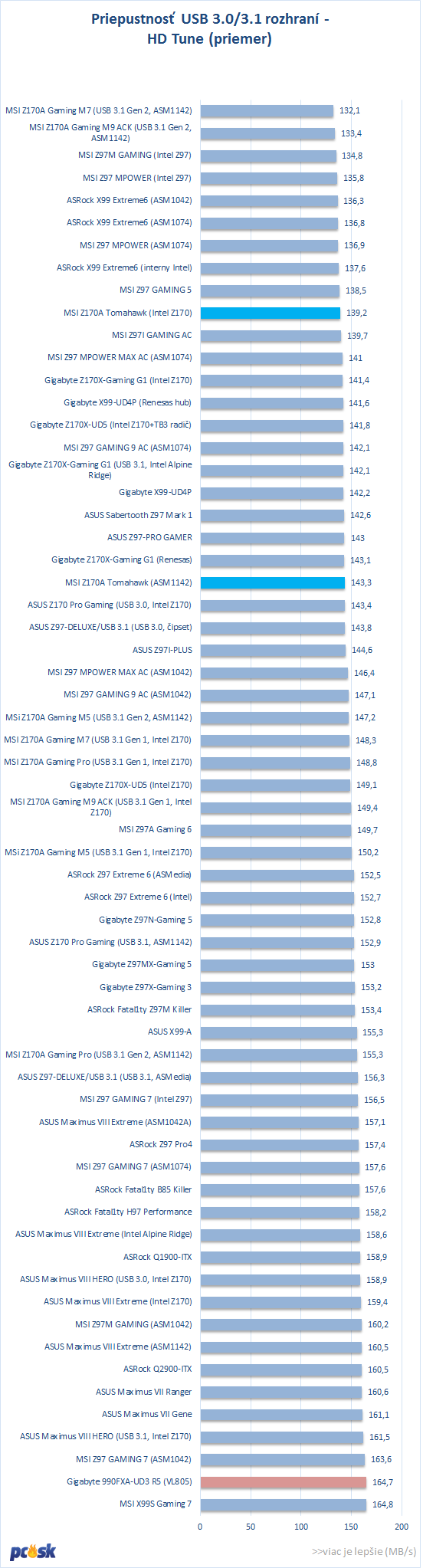

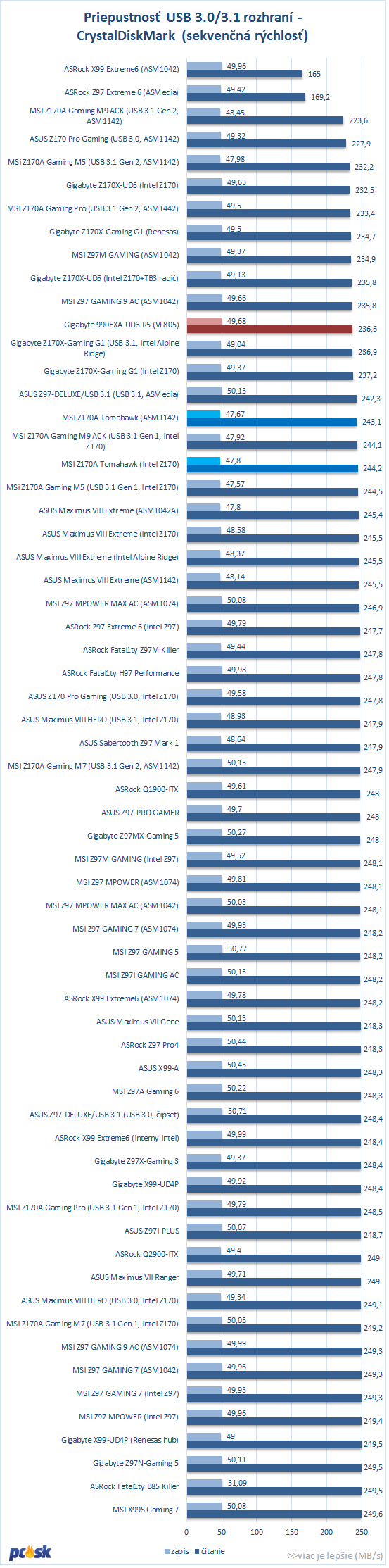

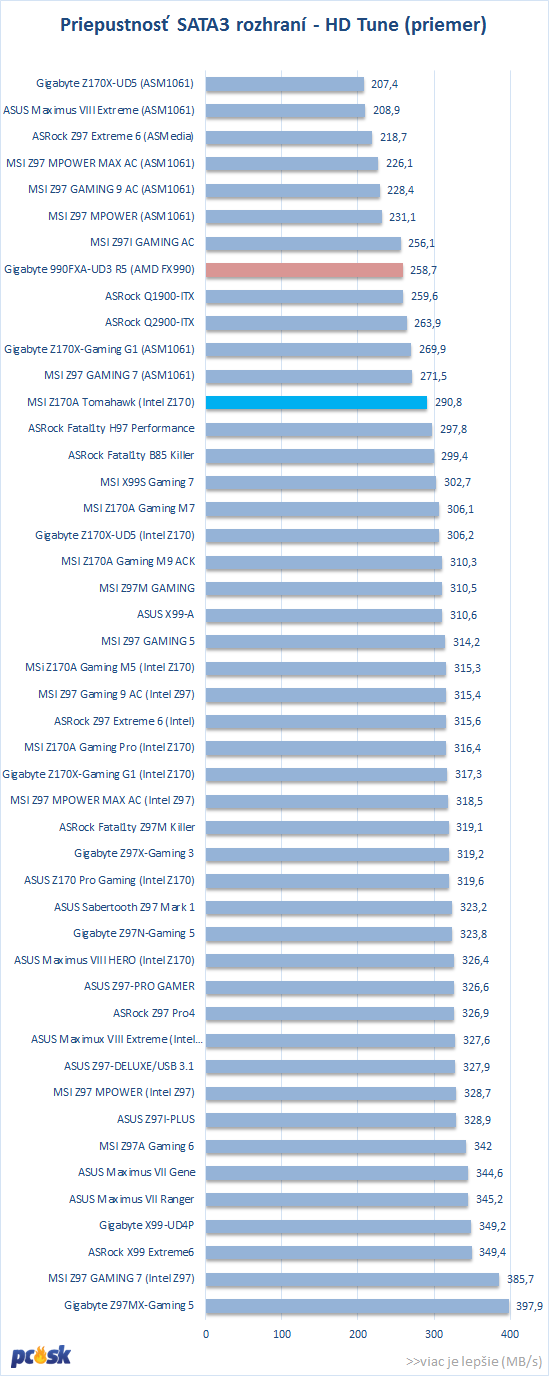

Výsledky všetkých SATA aj USB rozhraní na doske sú v norme.
MSI Z170A Tomahawk – Pretaktovanie, teploty
Pretaktovanie

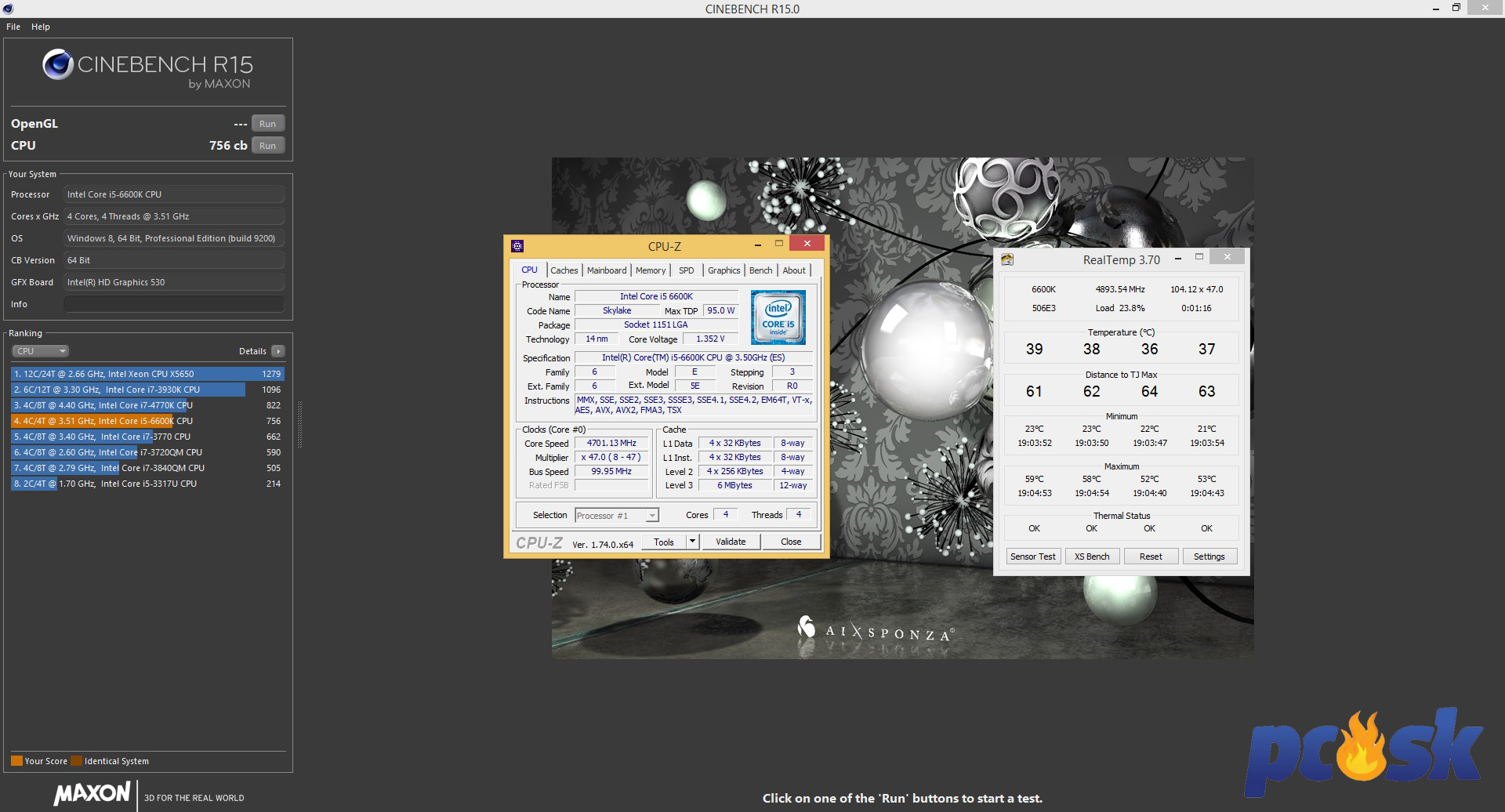

Hoci Tomahawk určite nebude podliehať taktovaniu s tekutým dusíkom a vo väčšine prípadov ani výraznému taktovaniu na hranicu možností procesora, pretaktovania sa nebojí. S manuálnym pretaktovaním som z procesora Core i5-6600K vytlačil 4,7GHz pri napätí 1,35V. Takto pretaktovaný procesor bol ochotný prejsť benchmarkom Cinebench R15, kde dosiahol skóre 756b. Oproti základným 649b ide tak o nárast o 16,5%.
Dostal som sa aj vyššie na frekvenciu 4,8GHz s napätím 1,36V. Pri tomto nastavení však už Cinebench bol proti. Skúsil som ísť ešte vyššie, no na frekvencii 4,9GHz pri napäťi 1,4V bol už chvíľami aj Windows nestabilný. Stihol som však urobiť screenshot.
Doska nemá ani jedno tlačidlo na sebe a jedinú možnosť automatického pretaktovania tak predstavuje virtuálne tlačidlo Game Boost v BIOSe. Táto funkcia má u MSI dosiek a procesora i5-6600K nastavený profil tak, aby sa procesor pretaktoval na 4,1GHz. To sa stalo aj tentokrát a systém procesoru nastavil napätie 1,32V. Funkcia však nepretaktovala len procesor, ale aj pamäte. Pre RAM nastavila frekvenciu 2400MHz, avšak veľmi vysoké napätie 1,36V. Takéto napätie nemajú nastavené pamäte ani v XMP profile pri frekvencii 3GHz. Skóre v Cinebench pri Game Boost stúplo na 674b (necelé 4%).
Rozsahy napätí a ich kroky
- BCLK: 98MHz - 341MHz (0,01Hz)
- frekvencia RAM: 800MHz - 4133MHz
- CPU Core Voltage: 0,6V - 1,550V (0,005V)
- CPU GT Voltage: 0,6V - 1,550V (0,005V)
- CPU SA Voltage: 0,6V - 2V (0,01V)
- CPU IO Voltage: 0,6V - 2V (0,01V)
- CPU PLL OC Voltage: 0,6V - 1,5V (0,01V)
- CPU PLL SFR Voltage: 0,9V - 1,5V (0,015V)
- CPU ST PLL Voltage: 0,6V - 2V (0,01V)
- DRAM Voltage: 0,6V - 2,2V (0,01V)
- PCH Voltage: 0,6V - 2V (0,01V)
Teploty
Pasív nad PCH či VRM sa nijak zvlášť nezahrial a teploty zostali veľmi príjemné aj v záťaži.
MSI Z170A Tomahawk – Zhodnotenie, záver
Konečne sme sa po niekoľkých MSI doskách z najvyššej Enthusiast série pozreli aj na dosku z najnižšej hernej série Arsenal. Z170A Tomahawk je výrazne oklieštený model oproti najlepším herným doskám, niektoré dobré funkcie mu však zostali. Klávesnice poteší HotKey funkcia, amatérskych overclockerov zas napríklad tlačidlo Game Boost čí tlačidlo na vymazanie CMOS na zadnom paneli. Funkcii Game Boost však trochu vyčítam, že nastavila pre RAM zbytočne vysoké napätie. Majitelia kvalitných dedikovaných zvukových kariet zas ocenia prítomnosť 2 PCI slotov. O to viac, že na doske nie je úplne najkvalitnejšia integrovaná zvuková časť.
Výrobca trochu ochudobnil dosku o niektoré hardvérové vychytávky, softvéru sa to však príliš netýka. BIOS je rovnaký ako u iných dosiek a to isté platí aj pre pribalený softvér. Celkový dojem z hernej dosky však dosť kazí nemožnosť použiť 2-Way SLI zapojenie grafických kariet od nVidia. Rozdelenie PCIe liniek mohlo byť vyriešené lepšie. Taktiež by som ocenil USB typu C na zadnom paneli, aj keď počet zariadení s týmto rozhraním nie je ešte veľký. Dosku si však nekupujete na rok, ale na dlhšiu dobu. Potenciálnym zákazníkom, ktorí uvažujú medzi Tomahawk a Tomahawk AC odkazujem jednoznačnú správu – neváhajte a kupujte Tomahawk AC. Sám používam Wi-Fi kartu na svojej mini-ITX doske a keďže nehrám žiadne online hry nejakých tých pár ms navyše mi nevadí. Áno, kábel je kábel a taktiež viac dôverujem káblovému spojeniu k Internetu. Wi-Fi/Bluetooth je však pohodlnejší a nemusíte k počítaču ťahať kábel. Najmenší cenový rozdiel medzi oboma doskami je pritom iba neveľkých 20€.
MSI Z170A Tomahawk | |
Plusy | Mínusy |
- pre niekoho dva PCI sloty - dvojica interných USB 3.1 Gen 1 portov - tlačidlo pre vymazanie CMOS na zadnom paneli - prehľadný BIOS s množstvom nastavení - kvalitný pribalený softvér (Command Center...) - sympatická cena | - zbytočne vysoké napätie pre RAM pri použití Game Boost - chýba 2-Way SLI - jvýhodnejšie vychádza Z170A Tomahawk AC - chýba USB typu C na zadnom paneli |
Testovaciu vzorku základnej dosky Z170A Tomahawk zaslala spoločnosť MSI.
- zbytočne vysoké napätie pre RAM pri použití Game Boost
- chýba 2-Way SLI
- jednoznačne výhodnejšie vychádza Z170A Tomahawk AC
- chýba USB typu C na zadnom paneli
