Prolimatech Armageddon Blue Series - čierno-modrý elegán



Pôvodný Armageddon bol na trh uvedený ešte v roku 2010. Prolimatech sa rozhodol pre reinkarnáciu tejto rady a minulý rok uviedol čierno-modrú verziu tohto chladiča ktorá sa nám dnes dostala do testu.



Jednu vec Prolimatechu musím uznať - do tohto chladiča som sa ihneď po rozbalení zamiloval. Čierna a modrá sú moje obľúbené farby a pasív v nich vyzerá veľmi elegantne a príťažlivo. Nabok však so subjektívnymi pocitmi, vzhľad nehrá vo výkone rolu.



Už balenie chladiča je pekné, elegantné ladené prevažne do čiernej s modrými doplnkami ktoré pripomínajú, že ide o "vylepšenú" verziu Armageddona. Pocit luxusu dodáva aj strieborné meno chladiča, obrázky produktu by ste však hľadali na balení márne.





Vo vnútri sú prakticky iba 2 základné veci - pasív a menšia škatuľa. Tá je rovnako farebne ladená ako celé balenie a obsahuje príslušenstvo s montážnou sadou a návod. Prolimatech si dal záležať a prakticky každá spolu súvisiaca vec je v ešte v samostatnom sáčku. V krabičke tak nájdete až 13 vreciek v ktorých sú skrutky, matice, svorky pre ventilátor či teplovodivá pasta Prolimatech PK-2.





Vedľa škatuľky s príslušenstvom je samotný heatsink ktorý je v ďalšom igelitovom vrecku. Obsah balenia je precízne uložený medzi dvojicou penových výsteliek ktoré pri preprave poskytujú ochranu.





V balení by ste zbytočne hľadali ventilátor, Armageddon Blue Series sa dodáva bez akéhokoľvek ventilátora, hoci nejde o chladič primárne určený pre pasívny režim chladenia. Sám výrobca na balení udáva nasledovné optimálne podmienky použitia: 14cm ventilátor a CPU pretaktovaný na maximum. To je naozaj odvážne tvrdenie a tak som bol zvedavý ako si chladič poradí s našim 4-jadrovým procesorom.





Skôr ako vypíšem kompletné špecifikácie musím spomenúť ešte jednu vec. Ak ste majiteľom základnej dosky so socketom LGA 775 ako aj v našom prípade a dostanete tento chladič, môže vás prepadnúť panika. Prolimatech totiž na balení spomína kompatibilitu iba so socketmi LGA 1366, 1155, 1156 a 2011 (majitelia AMD procesorov majú smolu). Ani na oficiálnych stránkach produktu sa kompatibilita s paticou LGA 775 nespomína. Ako sa nám teda podarilo otestovať chladič na doske s LGA 775? Jednoducho. Chladič s nimi je kompatibilný aj keď zrejme nie na všetkých doskách. Kompletnú podporu dosiek uvádza výrobca na svojich stránkach, no napriek tomu, že naša v zozname nie je podarilo sa mi chladič na ňu osadiť i keď tesne.





Okolo celej kompatibility Armageddonu vládne menší chaos. O tom, že sa dá osadiť aj na LGA 775 ma však usvedčilo niekoľko stránok medzi ktorými je aj caseking ktorý nám chladič dodal. S osadením to však také jednoduché nebolo čo si ukážeme pri montáži.





Teraz však už k samotným špecifikáciám chladiča:

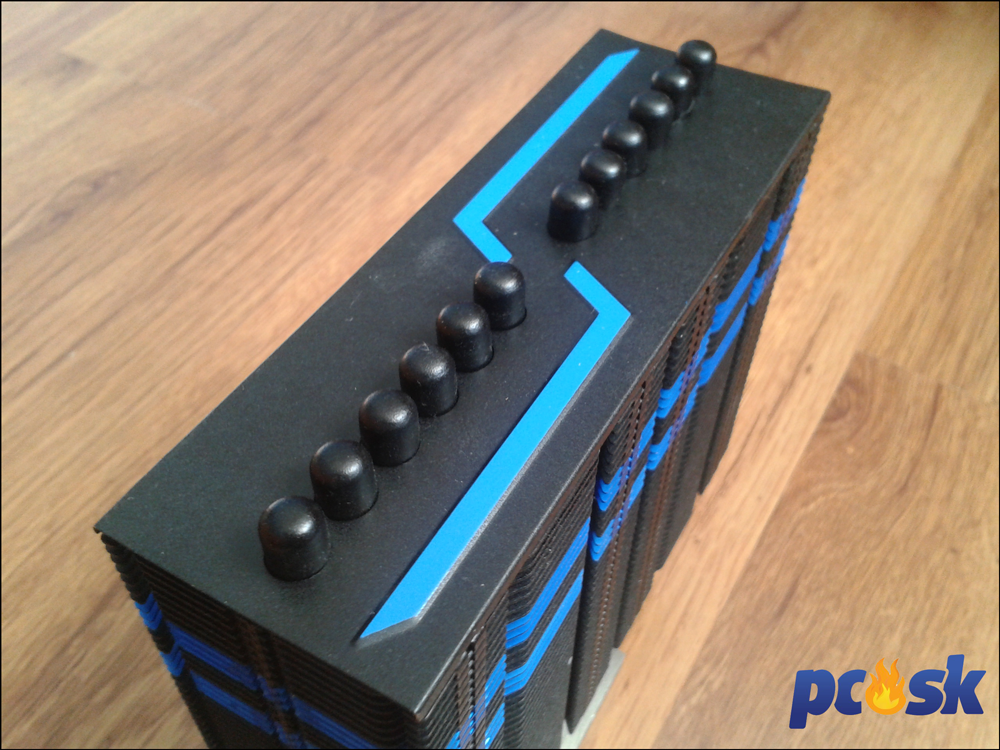

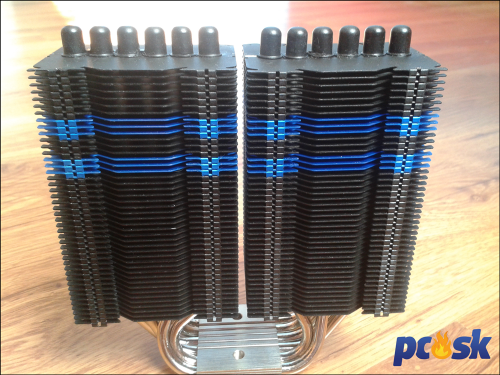

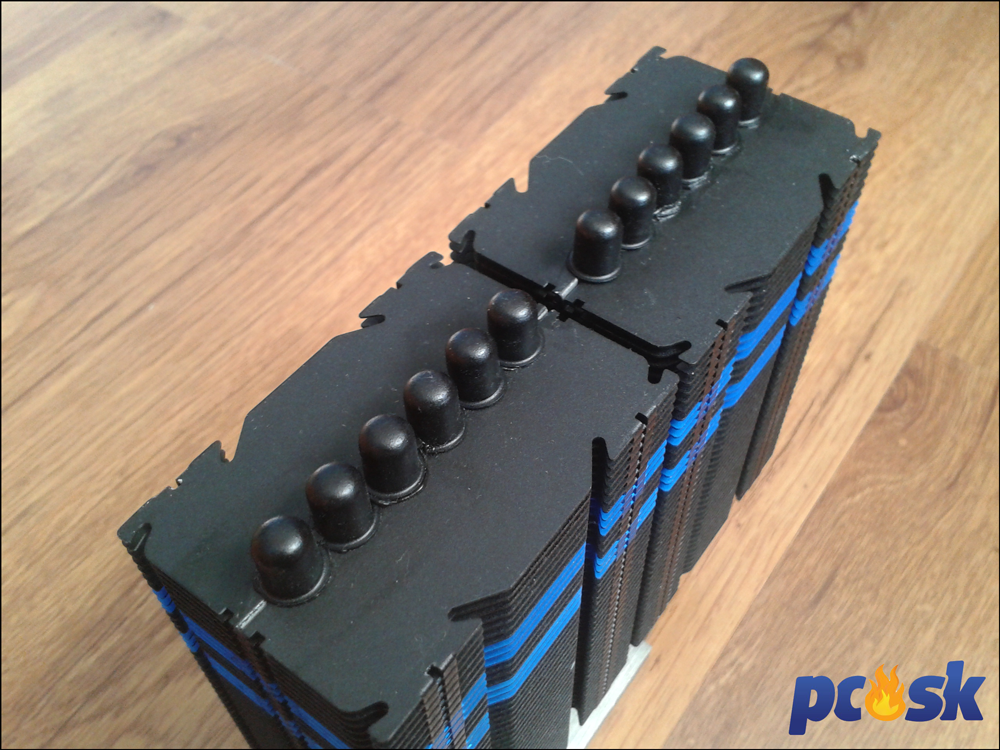

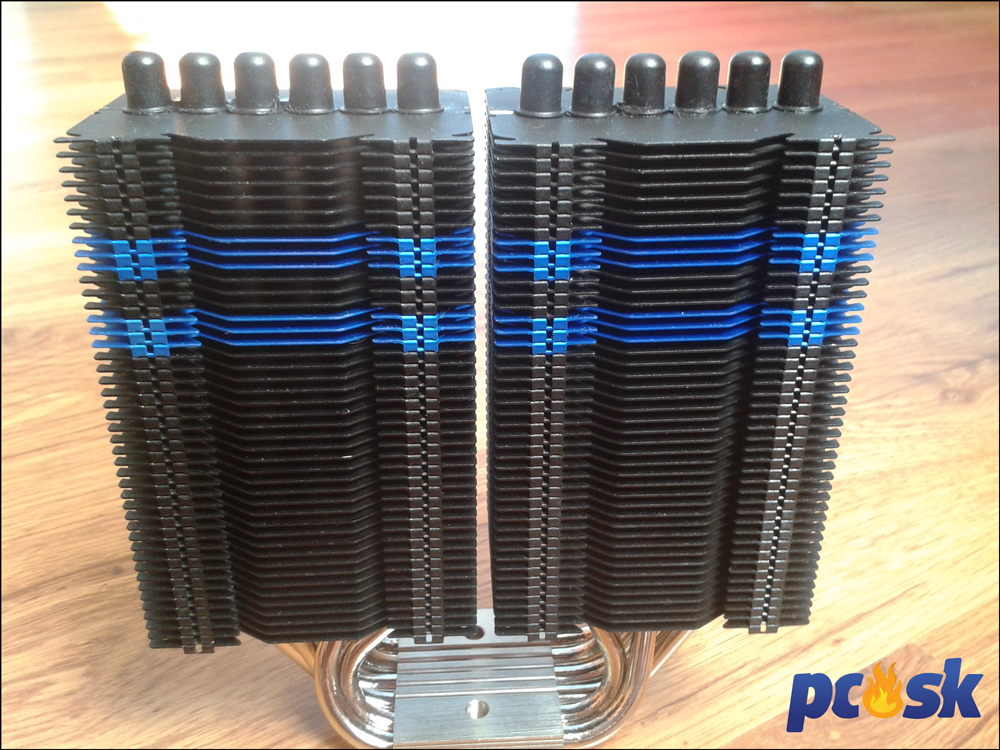

Spomínal som už farebnú kombináciu chladiča ktorú aspoň podľa mňa považujem za veľmi vydarenú. Pasív je navyše veľmi pevnej, kompaktnej konštrukcie vďaka čomu sa ani jednu rebro nijak neprehýba pri manipulácii. Heatsink na prvý pohľad vyzerá ako jedna veža, v skutočnosti ho však tvoria dve oddelené veže, medzi ktorými je tenká asi 5mm medzera. Rebier je dovedna 45 v každej veži (z toho 6 modrých) pričom to vrchné má 2 modré línie.

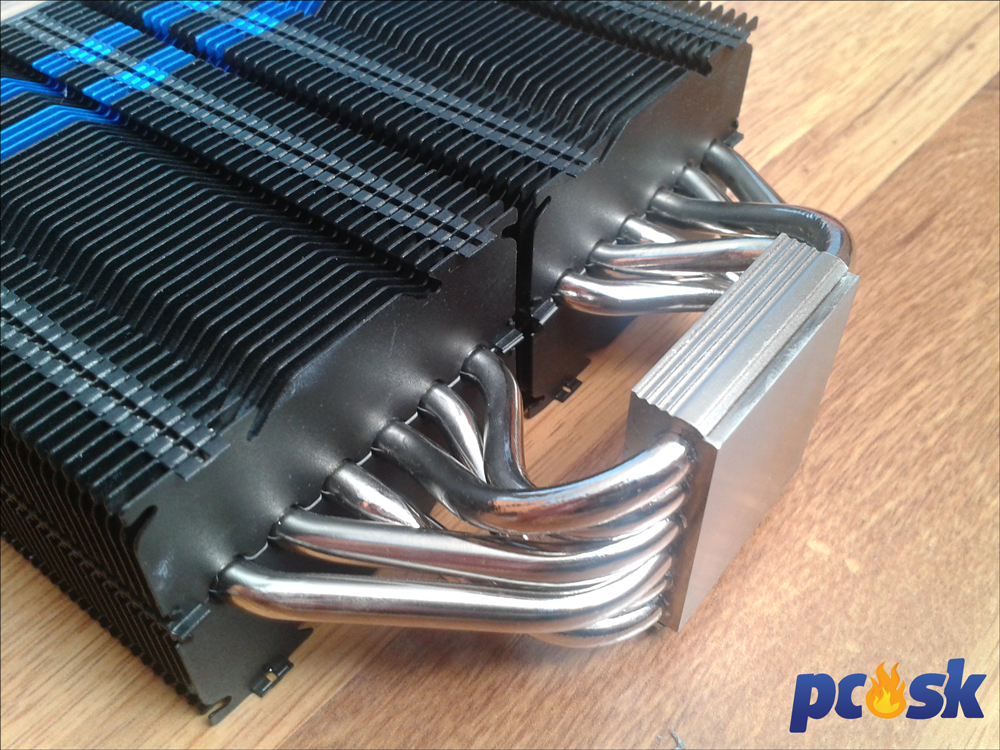

Dôležitou úlohou je odvod tepla zo základne o čo sa postará šestica poniklovaných heatpipes ktoré sú na vrchu zakončené čiernou koncovkou.

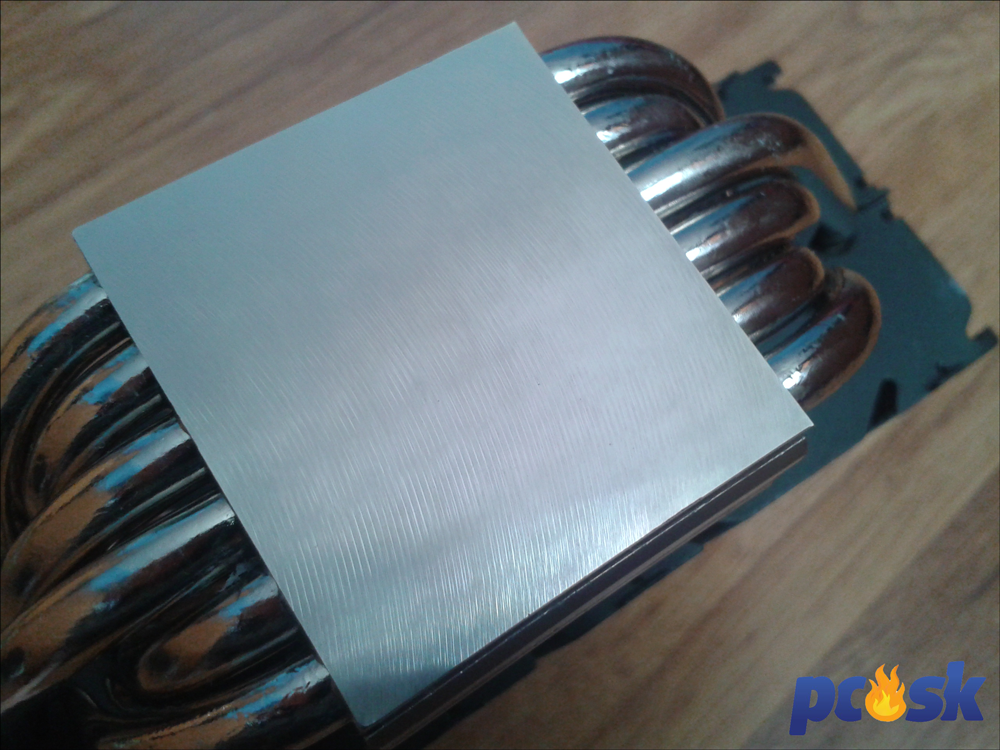

Medená základňa je poniklovaná a nevyužíva priamy dotyk heatpipes s IHS. Na jej povrchu je vidieť jemné stopy po spracovaní.





Pasív je možné osadiť naraz dvojicou 140mm ventilátorov avšak tu nastáva problém. Chladič využíva svojský systém uchytenia pomocou takzvaných ArmaClip svoriek ktoré majú zabezpečiť rýchle a jednoduché osadenie ventilátora. Myšlienka je to chvályhodná ibaže vďaka ich rozmerom nie je možné použiť hocijaký 140mm ventilátor, ale iba taký, ktorý ma rámček široký menej ako 1,5mm čo značne zužuje výber. Prolimatech ako vhodný ventilátor uvádza Scythe Kaze Maru.





Ak by ste si chceli osadiť iný ventilátor pomocou tradičných uchopovacích spôn (nie sú súčasťou balenia u Armageddon-a) tak musíte dať dole vrchné rebro. To totiž nemá zárez pre uchopenie ventilátora a tak by spona mohla vypadávať.







Bohaté príslušenstvo obsahuje všetko potrebné pre korektnú montáž vrátane návodu. Ten však spomína iba socket LGA 1366 a 1156. Socketu LGA 2011 ktorý často vyžaduje iné spôsoby montáže sa návod vôbec nevenuje. Pre lepšiu ilustráciu montáže ponúka výrobca na svojich stránkach videonávod.







Prvý krok spočíva v prestrčení matiek cez patričné otvory v backplate. Po nich prídu na radu gumené krúžky v tvare O pripomínajúce tesnenie. Následne matice s backplate-om prestrčíme základnou doskou a naskrutkujeme skrutky. Na ne nasadíme hliníkové mostíky a zaskrutkujeme ich. Posledným krokom je osadenie pasívu. Jeho stredom presunieme hliníkovú rozperu ktorú spolu s pasívom priskrutkujeme k hliníkovým mostíkom na doske.







Vzhľadom na spomínané komplikácie s kompatibilitou som mal obavy o montáž. Tá sa mi nakoniec podarila bez väčších problémov, i keď chladič bolo možné nasadiť iba v jednej pozícii. V akejkoľvek inej nastala kolízia heatpipes s niektorým z pasívov nad napájacou kaskádou.

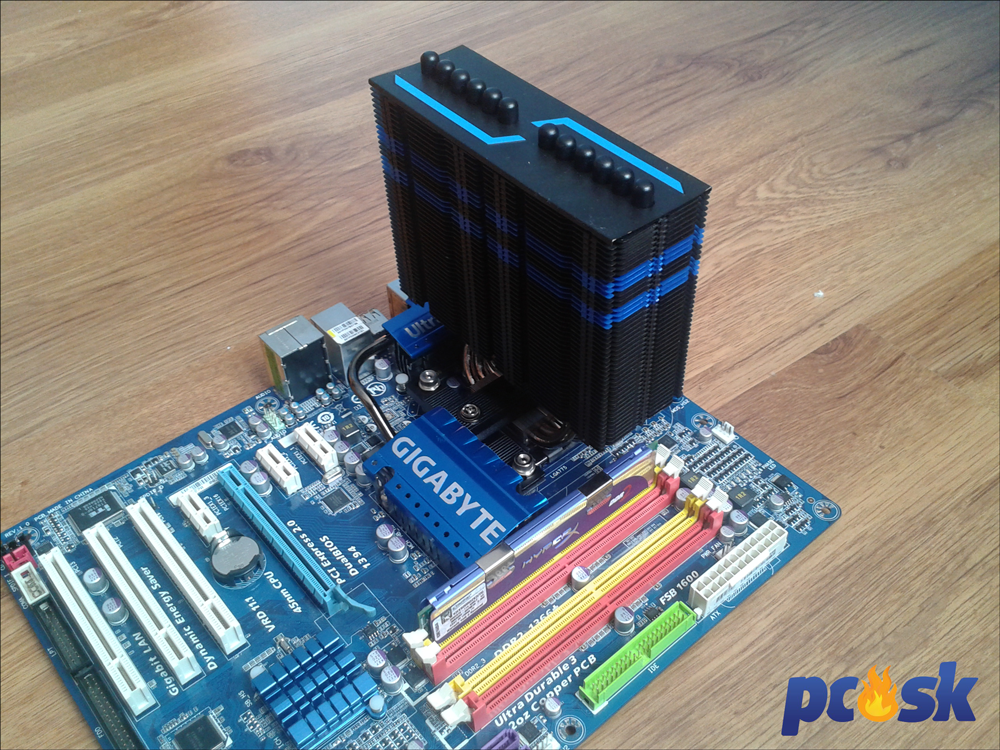

Na obrázku je vidieť jediná možná poloha v ktorej bolo možné pasív namontovať. Nie je to zrovná šťastná orientácia pretože pasív tak čelí prúdeniu vzduchu menšou plochou ako keby bol pootočený o 90°. Zároveň je to však jediná poloha kedy žiadna s heatpipes nekolidovala s pasívom nad napájacou kaskádou, hoci aj v tomto prípade to bolo veľmi tesné a jedna z heatpipes sa o pasív opiera.

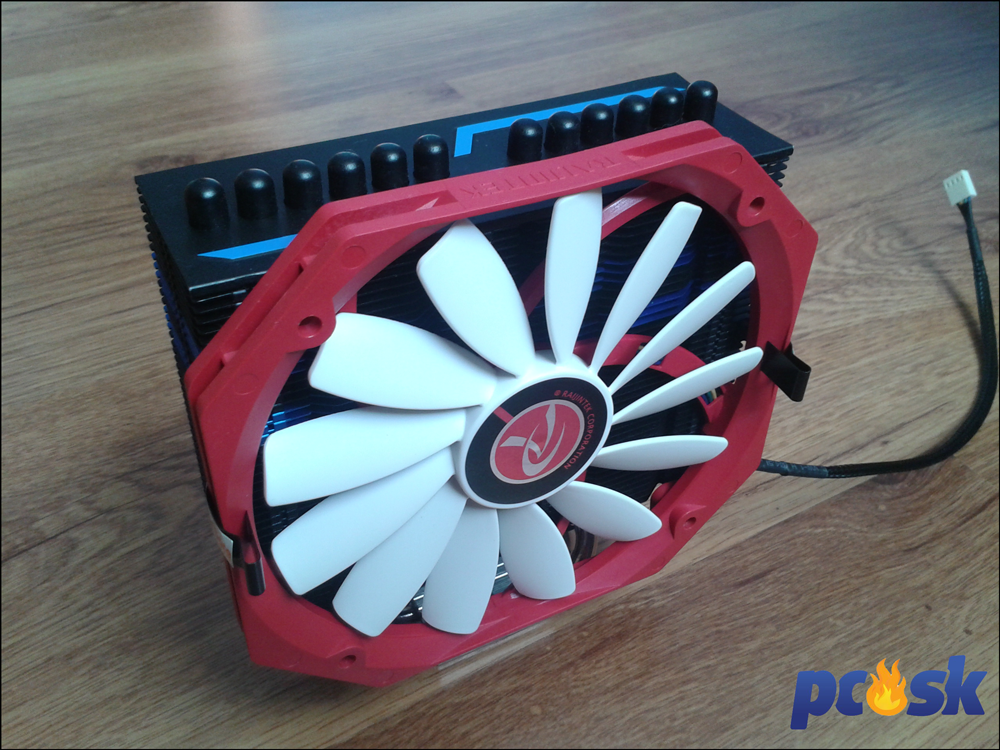

Čo sa týka pamäťových modulov báť sa nemusíte. Heatsink nemá veľké rozmery a tak by kolízia nemala nastať ani s osadeným ventilátorom. Ten sa osadzuje pomocou dodávaných ArmaClip svoriek. V mojom arzenáli mám tri 140mm ventilátory avšak 2 z nich sú príliš hrubé a majú aj hrubý rám a tak sa mi ich neporadilo nasadiť na pasív. Úspešne, sa mi podarilo osadiť iba štíhly ventilátor z chladiča Raijintek Pallas.







procesor: Intel Core 2 Extreme QX6700@3,2GHz@1.5v

grafická karta: ASUS 7300GT (pasívne chladená)

základná doska: Gigabyte GA-EP45-UD3R

ssd: OCZ Octane 128GB

ram: 4x1GB Kingston DDR2

zdroj: SilverStone ST40F-ES

skrinka: SilverStone TJ04-E

operačný systém: MS Windows 7 Enterprise 64b

použitý softvér: Prime95, RealTemp

systémové ventilátory: 2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM





























Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 Extreme Edition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.





Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.



Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.



Na zaťaženie procesora využívame 64bit verziu programu Prime95 (Small FTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.









Podobne obstál chladič aj v aktívnom režime pri maximálnych otáčkach ventilátora. Bez problémov uchladil procesor aj na najnižších otáčkach 800RPM.











Modrý Armageddon si ma získal vzhľadom avšak mierne sklamal nezrovnalosťami okolo kompatibility a horším systémom osadzovania ventilátorov. Ten práve mohol za to, že sa mi pasív nepodarilo otestovať v zapojení dvoch ventilátorov naraz.





Spracovanie a dizajn je však vynikajúci. Balenie je taktiež na vysokej úrovni a obsahuje bohaté príslušenstvo. Milo ma prekvapil pasívny režim ktorý síce nie je tak dobrý ako u Zalman FX70, no ten je na pasívne chladenie špecialista a je na to aj patrične konštruovaný. Za cenu od približne 58€ si tak domov donesiete kvalitný kúsok, treba však mať na pamäti, že sa jedná iba o pasív a celkovú sumu tak môže navýšiť ešte zakúpenie ventilátora.













Testovaciu vzorku chladiča Prolimatech Armageddon Blue Series poskytla spoločnosť Caseking
