Ticho a výkon zároveň - Zalman FX70

  • 12.6.2014
  • prečítané 26310x

Kapitoly článku

Zalman FX70 - Metodika merania, výsledky



Testovacia zostava


procesor: Intel Core 2 Extreme QX6700@3,2GHz@1.5v
grafická karta: ASUS 7300GT (pasívne chladená)
základná doska: Gigabyte GA-EP45-UD3R
ssd: OCZ Octane 128GB
ram: 4x1GB Kingston DDR2
zdroj: SilverStone ST40F-ES
skrinka: SilverStone TJ04-E
operačný systém: MS Windows 7 Enterprise 64b
použitý softvér: Prime95, RealTemp
systémové ventilátory: 2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM

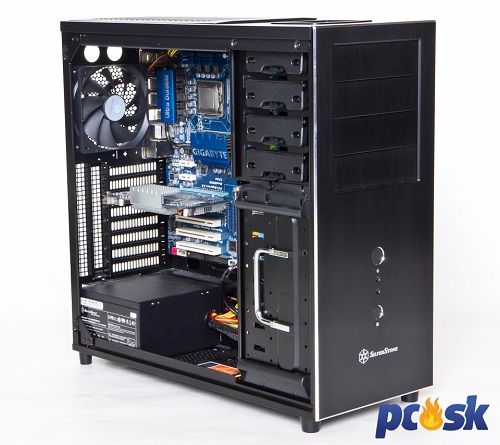

testovacia zostava v SilverStone TJ04-E


procesor Core 2 Extreme QX6700 poskytla spoločnosť Intel



SSD Octane 128GB poskytla spoločnosť OCZ


skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone


DDR2 pamäte HyperX poskytla spoločnosť Kingston


storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM


Metodika merania

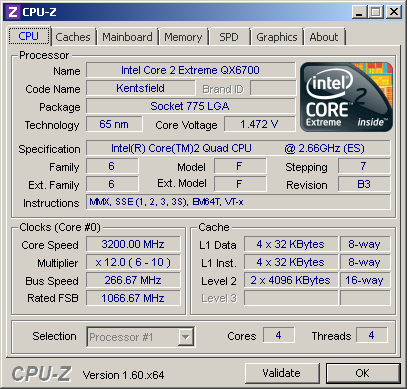

Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 Extreme Edition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.


Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.

Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.

Na zaťaženie procesora využívame 64bit verziu programu Prime95 (Small FTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.



Výsledky

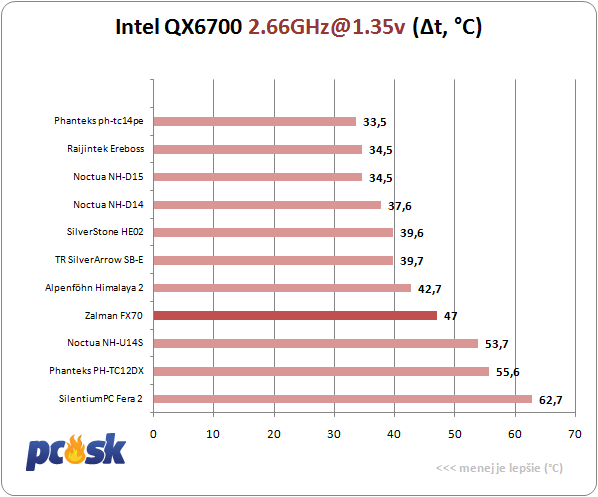

Ako prvý uvádzam graf teplôt v pasívnom režime nakoľko práve na túto činnosť je FX70 určený. Z tabuľky možno vyčítať, že v teste sme mali aj lepšie pasívy, no žiadna katastrofa to nie je. Teplota najhorúcejších jadier nedosiahla ani 70°C.

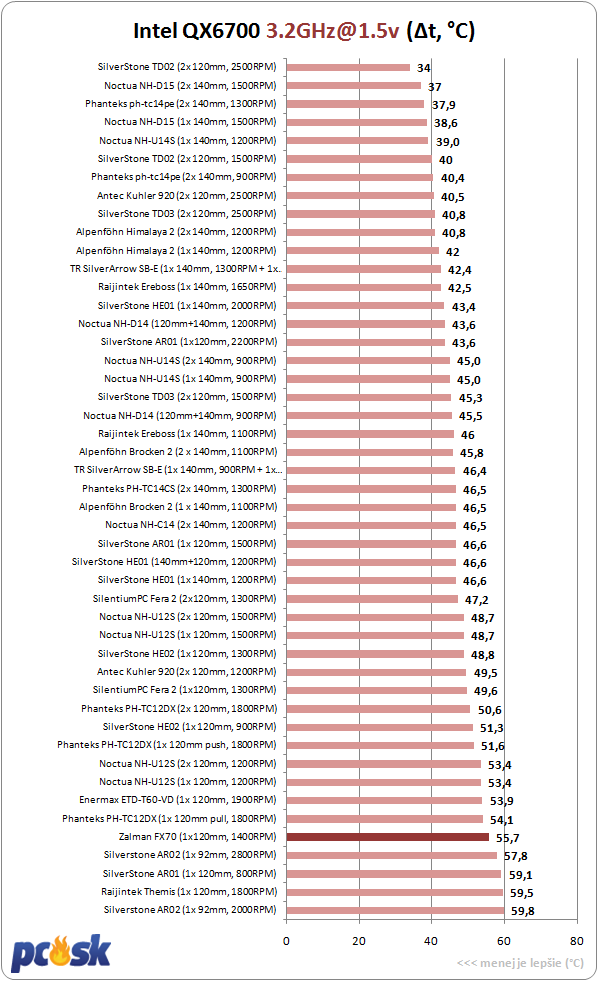

Heatsink som podrobil aj testu s ventilátorom. Tým bol Zephyr 120PWM od SilentiumPC. Malý počet rebier zrejme zapríčinil, že s pretaktovaným procesorom si tak dobre chladič neporadil ako v pasívnom režime.

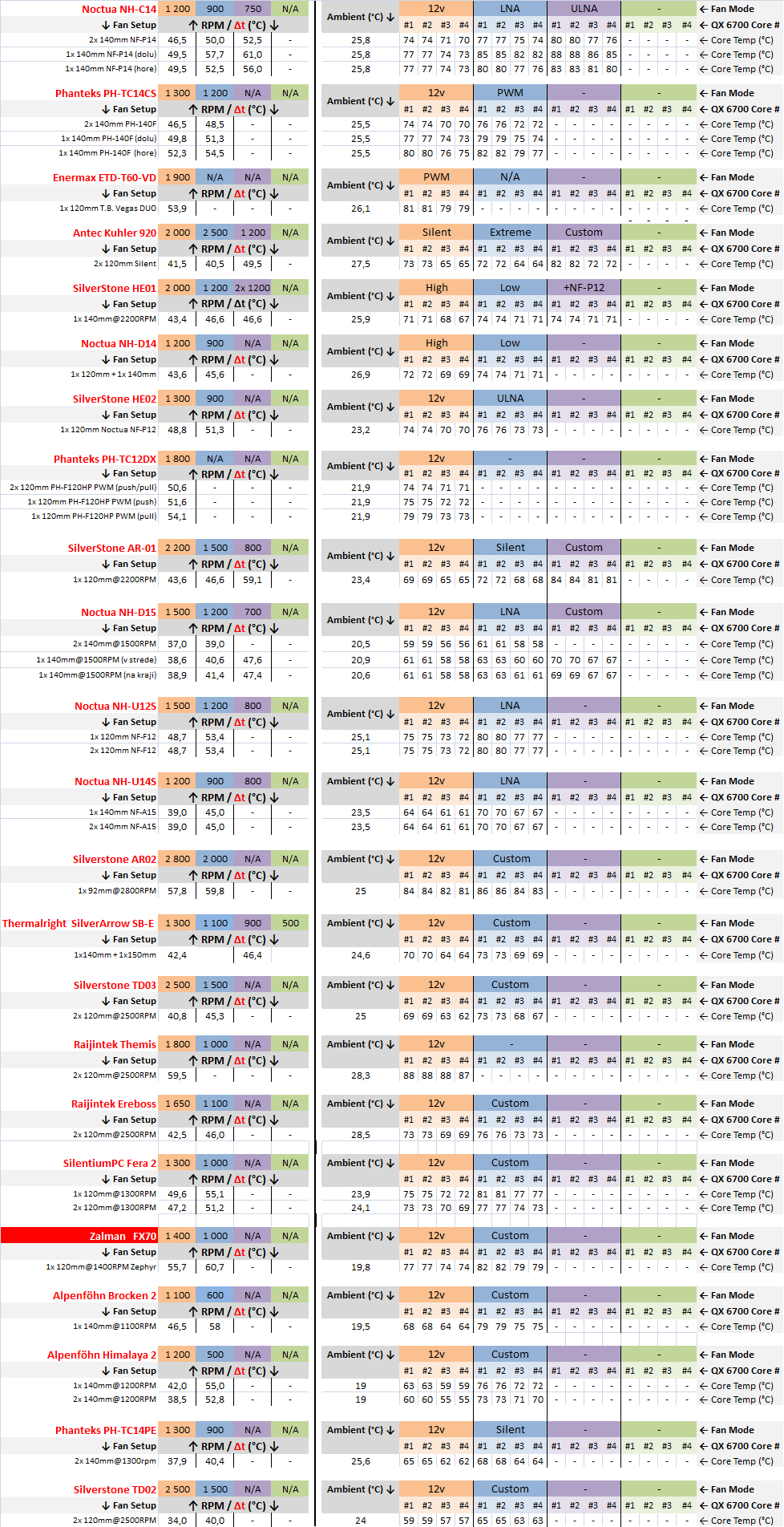

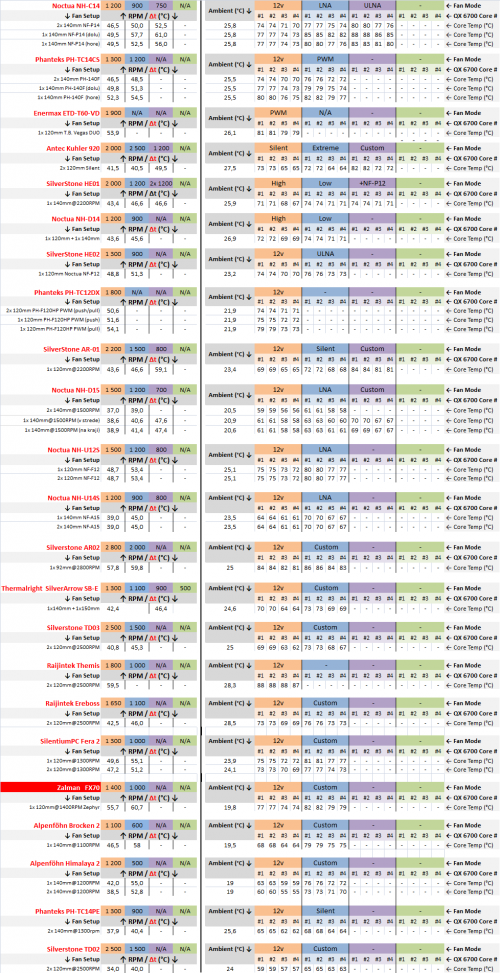

Detailný pohľad na výsledky. Pasív by som otestoval aj s dvojicou ventilátorov, avšak Zalman pribaľuje iba dvojicu uchopovacích spôn.
