Dnešná recenzia bude venovaná testovaniu veľmi zaujímavého počítačového zdroja (PSU). Silencer MK lll od PC Power & Cooling (OCZ) sa hneď na prvý pohľad odlišuje od konkurencie...
PC Power & Cooling Silencer Mk III 750W - Technické parametre
Treba priznať, že v dnešnej dobe na trhu nevidno veľa bielych zdrojov. OCZ s určitosťou vsádza na dizajnovú stránku produktu. Ako je na tom po výkonovej stránke? Bude konkurencii stačiť? Prajem príjemné čítanie.
V tejto sekcii si predstavíme zdroj po technickej stránke. To, čo je úloha zdroja v PC, nemusím snáď vysvetľovať, no opakovanie je matkou múdrosti.
Počítačový zdroj slúži na transformáciu sieťového napätia (u nás 230V) na napätia používané na napájanie komponentov v PC. Nedochádza len k transformácii samotného napätia, ale aj k premene striedavého napätia a prúdu na jednosmerné veličiny za pomoci usmerňovacích prvkov. Pre získanie maximálne lineárneho výstupu sa do zdroja zaraďujú rôzne filtračné prvky, ktoré sa starajú o čo možno najhladší priebeh napätia a prúdu na výstupe.
Silencer MK lll prichádza s klasickou konštrukciou jednej +12V vetvy, ktorá je ďalej rozvedená medzi jednotlivé konektory. +3,3V, tak isto ako +5V vetvy sú tvorené za pomoci jednosmerných meničov, ktoré na vstupe disponujú už spomínanou +12V vetvou. Tento systém sa v praxi osvedčil pozitívne, tak prečo ho nepoužiť?
Poďme sa pozrieť na tabuľku, ktorá sumarizuje vstupné a výstupné parametre zdroja:
Vstup
Všimnime si rozsah vstupných napätí. Na vstup zdroja možno priviesť napätie v rozmedzí 115-240V. Vďaka pomerne širokému rozsahu na vstupe možno zdroj používať v akejkoľvek krajine na svete. Samozrejme musí byť splnené prúdové zaťaženie na zapojenú vetvu. Pri nižšom vstupnom napätí stúpa požiadavka na prúdové zaťaženie. Výrobca však uvádza prúdové zaťaženie maximálne 10A v celom rozsahu.
Výstup
Výstup zdroja je podstatne zaujímavejší údaj, najmä pre zákazníka. Výrobca udáva pre +3,3V vetvu maximálne prúdové zaťaženie 24A pri tzv. typickom zaťažení, ktoré je stanovené na 90%. 24A platí taktiež pre +5V vetvu. Najzaujímavejšia je však, samozrejme, +12V vetva, ktorá je v moderných PC vyťažovaná skutočne najviac. Silencer MK lll ponúkne až 62A pri plnom zaťažení. 62A však platí pre úplne zaťaženie zdroja pri nulovom vyťažení ostatných vetiev. Tie sú za pomoci jednosmerných meničov ťahané z primárnej +12V vetvy. Dalo by sa teda konštatovať, že zdroj disponuje maximálnym zaťažením 744W.
Poďme sa pozrieť na samotné špecifikácie recenzovaného zdroja:
Špecifikácia / funkcia | Komentár |
750W Continuous Power @ 50C | Zdroj dokáže podľa výrobcu dodávať plných 750W nepretržite pri teplote 50°C |
SLI and CrossFire Ready | Certifikácia pre použitie s viacgrafikovými systémami |
80-Plus Gold Certified (90% Efficiency); | Certifikácia 80 PLUS Gold. Zaručuje vysokú výkonnosť, čím zaručuje efektívny chod. |
ATX12V version 2.3 | Zdroj spĺňa normu ATX12V vo verzii 2,3 |
Universal Input - works on any 115V - 240V grid | Variabilné vstupné napätie. Zdroj tak možno použiť pre napájanie zostavy z každej bežnej siete po celom svete |
Active Power Factor Correction (PFC) with PF: .98 Active PFC | Aktívna PFC korekcia |
Premium Components with 100% Japanese 105°C Capacitors | Použitie kvalitných japonských kondenzátorov |
140mm double ball-bearing fan | Osadený kvalitný 140mm ventilátor |
7-Year Warranty and Tech Support | Sedem ročná záruka s podporou od výrobcu |
Dual Thermal Control System: Normal and Silent Operation | Dvojitý systém regulácie chladenia. Systém je závislý od teploty, integruje dva režimy: Normálny a Tichý. Pri normálnom beží ventilátor neustále. |
+12VDC @62A (Powerful Single Rail) | Zdroj disponuje jedinou +12V vetvou, ktorá znesie extrémne prúdové zaťaženie ( až 62A ) |
Modular Cabling Design with High-Conductivity, Low-Resistance Metallic Connectors | Modulárna kabeláž, Prepracované konektory |
Zdroj sa pochváli dodávaním plného výkonu pri pomerne vysokej teplote 50°C. Nechýba, samozrejme, podpora pre zostavy s viacerými grafickými kartami, 80-Plus GOLD certifikácia, ktorá zaručuje vysokú účinnosť zdroja. Osadené sú výhradne japonské kondenzátory, ktoré vynikajú garanciou prevádzky pri veľmi vysokých teplotách. Modulárna kabeláž je pri tejto kategórii takmer samozrejmosťou. Napriek tomu je najmohutnejší 24pin zväzok priletovaný priamo na dosku zdroja. Sedemročná záruka naznačuje, že výrobca si za svojim produktom skutočne stojí.
PC Power & Cooling Silencer Mk III 750W - Balenie & Kabeláž
Zdroj prichádza k spotrebiteľovi zabalený v tematicky bielej škatuli. Balenie je skutočne precízne spracované. Po obvode nájdeme mnoho informácii o samotnom produkte, nechýba ani produktová fotografia. Po odkrytí kartónového veka možno nahliadnuť do samotného balenia.
Zdroj je samostatne zabalený v bielej taštičke. Z tej vykúka spleť kabeláže, ktorá je samozrejme opatrená sieťkou (tzv. flexom). Zaujímavé je taktiež balenie dodatočnej kabeláže. Tú nájdeme zabalenú v čiernej samostatnej taštičke, ktorú možno pohodlne zazipsovať. Je to detail, no poteší. Samostatne výrobca balí aj napájací kábel. Ten si však musí vystačiť s tradičným igelitovým vreckom.
K zdroju sú dodávané aj skrutky na prichytenie do počítačovej skrinky.
Čo sa týka kabeláže, tá je vyriešená skutočne elegantne. Systém pripájania za pomoci kruhových konektorov sa mi veľmi zapáčil. Taktiež fixovanie kabeláže za pomoci osadených skrutiek zatraktívni produkt ako taký. V podstate je to však nepodstatná funkcionalita, nakoľko samotné konektory svojou konštrukciou navlas vypĺňajú predpripravené otvory na tele zdroja.

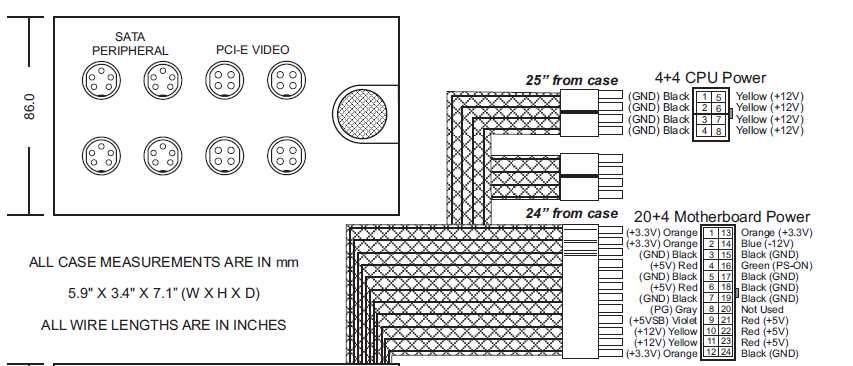

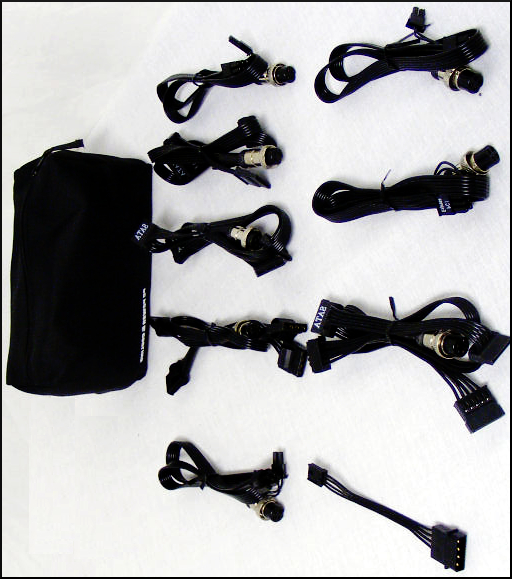

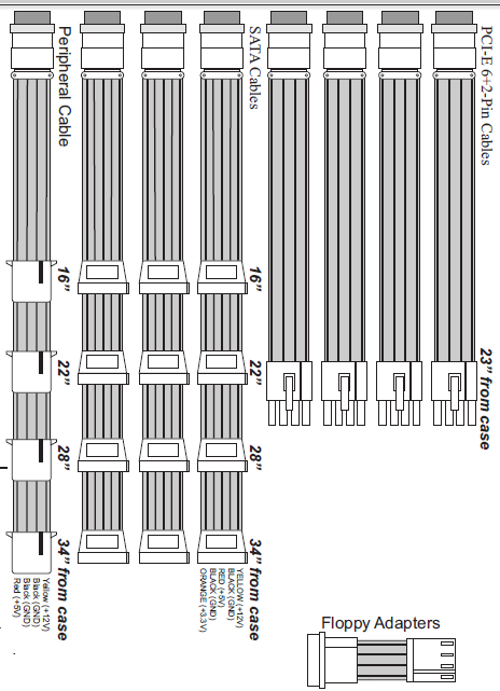

Výrobca dodáva k semi-modulárnemu zdroju 4xPCI-E (6+2 pin) káble, 3x SATA káble (každý integruje štvoricu konektorov) a nechýba ani jeden MOLEX kábel, na ktorom nájdeme taktiež štvoricu MOLEX konektorov. V prípade, že z nejakého dôvodu používate Floppy mechaniku, redukciu nájdete v balení tiež. Podrobné informácie o dodávanej kabeláži si môžete pozrieť na obrázku dolu.
PC Power & Cooling Silencer Mk III 750W - Bližší pohľad na zdroj & Vnútorné prevedenie

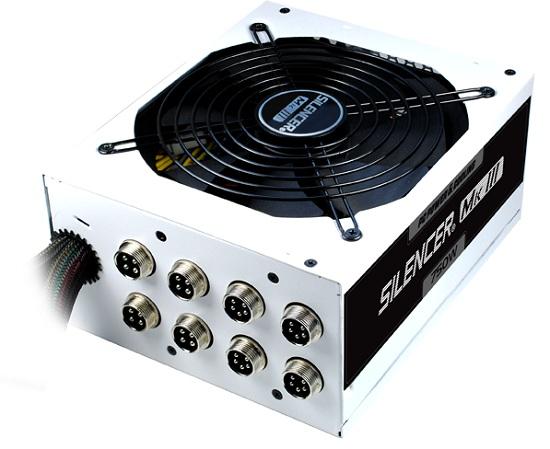

Ako som spomenul v úvode, zdroj je skutočne pohladením pre oko. Za mňa, je krásny. Dizajnovo sa skutočne podaril a pre niekoho, komu chýbal na trhu poriadny biely zdroj ako doplnok do bielej skrine, bude určite jasnou voľbou. Tých nie je na trhu veľa, a preto niet veľmi z čoho vyberať.
Konštrukcia je až na zopár abnormalít totálne štandardná. Výrobca zostal verný zaužívanému obdĺžniku. Zdroj tak bez problému sadne do každej skrinky.

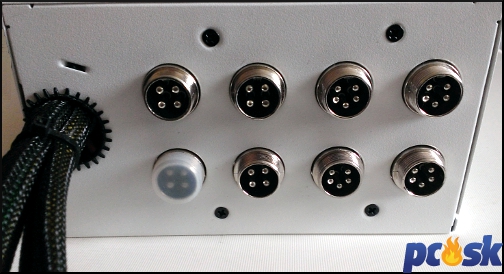

Predná časť obsahuje okrem otvoru pre priechod kabeláže aj zdierky pre pripojenie dodávanej kabeláže. Zdierky sú vybavené závitom. Konektory sú spracované ukážkovo, pôsobia robustne a kvalitne. Diera, ktorou prechádza kabeláž zapojená priamo do dosky, je dodatočne opatrená plastovým chráničom, ktorý zaistí nepoškodzovanie kabeláže pri hrubom zaobchádzaní. Veľa výrobcov na túto maličkosť zabúda a vystavuje tak spotrebiteľa riziku poškodenia zdroja. Samozrejme, takéto poškodenie je v normálnych podmienkach takmer nemožné. Treba však počítať so všetkým.

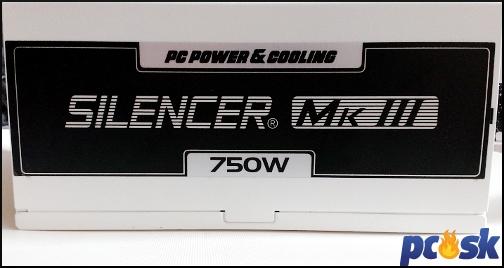

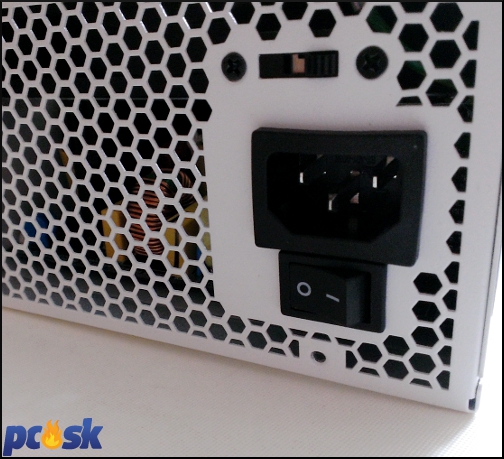

Po bokoch šasi výrobca umiestnil modelové označenie zdroja, ako aj „logo“ firmy, ktorá zdroj dodáva na trh. Nechýba ani údaj o výkone. Spodná časť patrí tradične tabuľke, v ktorej nájdeme údaje o samotnom zdroji.

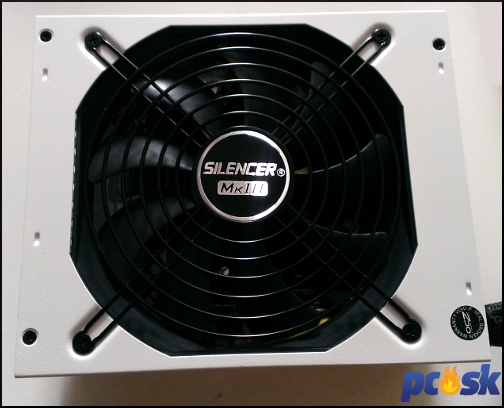

Z vrchnej časti sa na mňa pozerá 14cm ventilátor, ktorý je osadený pod ochrannou mriežkou. V strede mriežky nájdeme modelové označenie zdroja. Tento ťah je pomerne zaužívaný a stal sa akýmsi nepísaním štandardom. Po okrajoch si možno všimnúť štvoricu skrutiek, ktoré uzatvárajú šasi. Po ich odstránení možno zdroj otvoriť a nahliadnuť tak do útrob.
Dostať sa do zdroja nebolo až také jednoduché, ako tomu býva obvykle. Zdroj je skutočne riadne zapuzdrený a akoby nestál o rozobratie. Samozrejme, po použití hrubej sily šlo všetko odrazu veľmi ľahko.

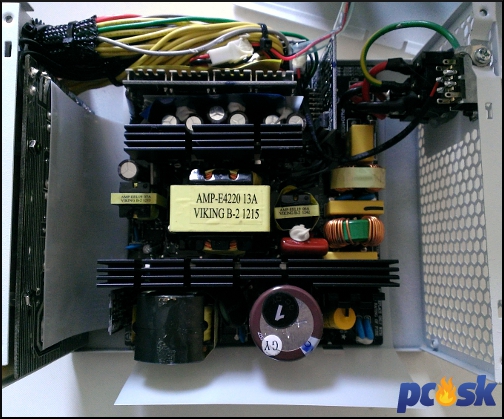

Odklopenie veka s ventilátorom odkrylo pohľad na vnútornú štruktúru zdroja. Hmm, niečo podobné som už niekde videl. Zdroj sa vyhotovením veľmi podozrivo podobá na usporiadanie, ktorým disponuje známy TOP výrobca zdrojov Super Flower. Silencer MK lll je teda v podstate len rebrandovaný Super Flower Golden King (podľa odborníka na vodné chladenie z východu citujem: „brutálna kvalita“). Všetko je teda jasné, Silencer MK lll bude s určitosťou kvalitný zdroj, a to ma teší.
Hneď na prvý pohľad zaujme prepracované chladenie. Pasívne chladiče sú umiestnené priamo na výkonových prvkoch, čo zabezpečí rýchly odvod tepla z miesta, kde ho skutočne netreba. Pasívne chladiče sú dostatočne veľké na efektívne odvedenie tepla. Chladiče sú tiež rebrované, čo zväčšuje chladiacu plochu, z ktorej môže osadený ventilátor prúdením vzduchu teplo odvádzať.

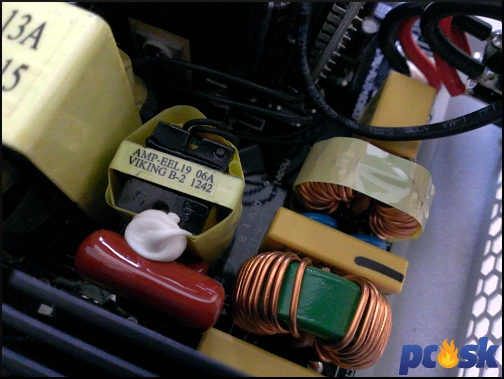

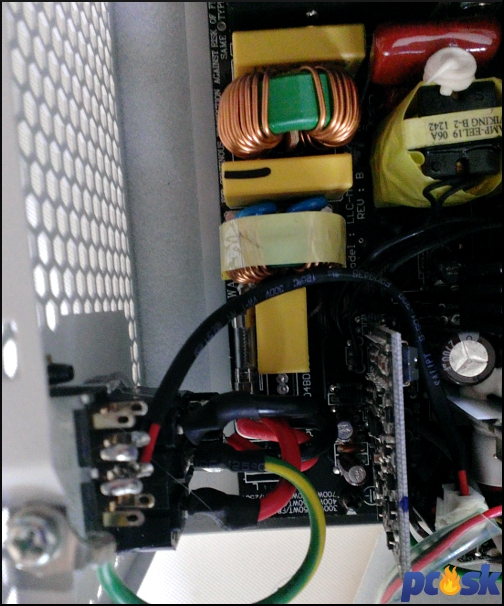

Poďme sa pozrieť tradične na vstupný filter. Ten je osadený priamo na základovej doske zdroja. Tvoria ho 4 Y kondenzátory, 3 X kondenzátory a dvojica feritových cievok. Pomerne solídna filtrácia. S tou však nemávajú problémy ani lacnejšie kúsky. Poďme ďalej.

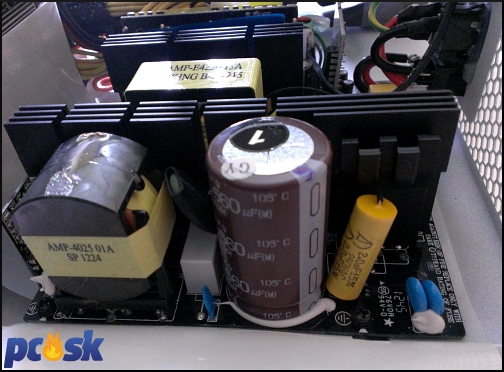

O PFC korekciu sa stará samostatný aktívny PFC kontrolér s modelovým označením NCP1653. Výstup PFC je dodatočne filtrovaný jedným 560 microF x 400V kondenzátorom (elektrolyt Japonsko) od notoricky známeho výrobcu Chemi-Con. Tento kúsok podľa obalu zaručuje funkcionalitu do teplôt až 105°C. Na vstupe nájdeme niekoľko tranzistorov, ktoré sú riadené integrovaným obvodom, kontrolérom s označením SF29601, ktorý bol vyvinutý práve pre potreby výrobcu zdrojov Super Flower.

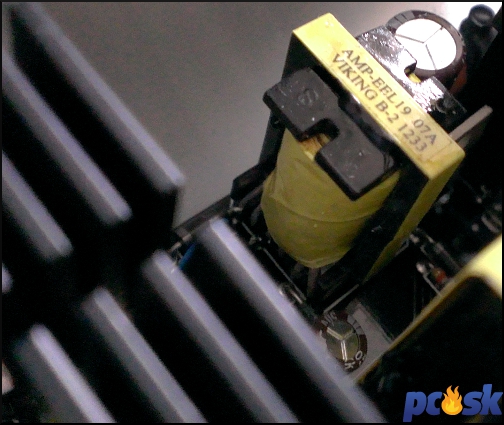

Pozrime sa na jednotlivé prvky na výstupe zdroja. Ako som už spomenul, zdroj využíva jedinú +12V vetvu. O ňu sa postará štvorica MOSFET tranzistorov s označením IPP041N04N. Uvádzané parametre prezradia, že tieto MOSFETy znesú skutočne veľa. Každý z nich znesie 80A pri teplote 100°C. Po schladení na 25°C v pulznom móde zvládajú tieto kúsky až 400A. Možno konštatovať, že zdroj používa pomerne predimenzované súčiastky, čo je pre koncového užívateľa len dobré.

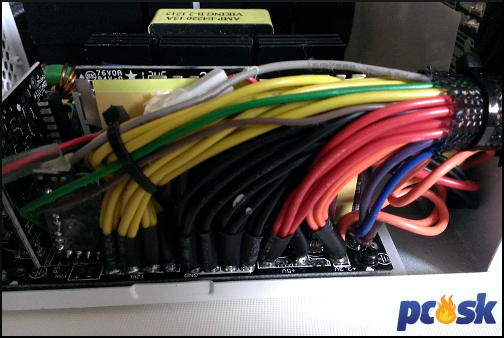

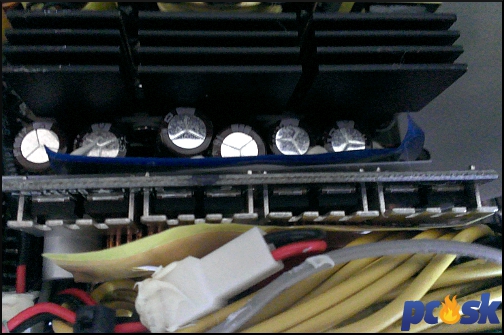

Ostatné vetvy, +5V a +3,3V, sú odvodené od primárnej +12V vetvy za pomoci jednosmerných meničov (DC-DC). Meniče sú umiestnené na samostatnej doštičke, ktorá obsahuje integrovaný obvod NCP1587 a štvoricu IPD060N03L G tranzistorov.

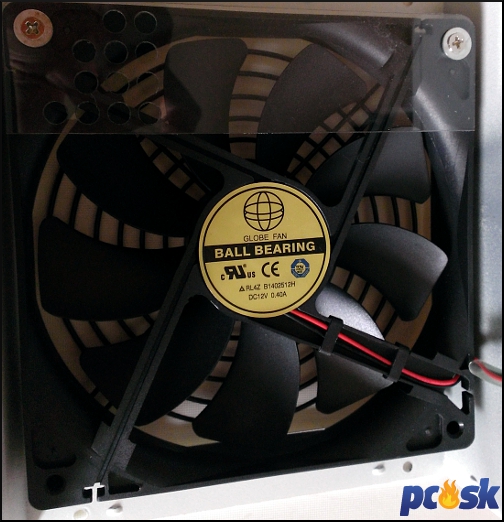

Takmer som zabudol na osadený ventilátor. O prúdenie vzduchu vo vnútri malej škatuľky postará pomerne veľký 14cm ventilátor od výrobcu Globe Fan, s modelovým označením B1402512H. Pri reálne prevádzke sa ventilátor roztočí len málokedy. Ak sa rozhodne roztočiť, poväčšine zostáva veľmi tichý a zdroj udržuje na pracovnej teplote do 50°C. Systém semipasívneho chladenia funguje podstatne lepšie ako v prípade recenzovaného Corsair AX760i, kde sa ventilátor reguloval zaťažením zdroja.
Ku konštrukcii nemám čo dodať. Použité sú kvalitné súčiastky, exteriér ma taktiež zaujal. Ten je však vecou osobných preferencií a nemožno uprieť fakt, že väčšina uprednostní čierny zdroj pred bielym.
PC Power & Cooling Silencer Mk III 750W - Testovanie, metodika
Testovanie napájacích zdrojov je bezpochyby komplikovaná záležitosť. Na meranie je jednoznačne najvhodnejšia samostatná testovačka napájacích zdrojov (PSU Tester – umelá záťaž tvorená výkonnými tranzistormi, ktoré sa starajú o zaťaženie jednotlivých vetiev). O niečo podobné sme sa u nás v redakcii pokúsili, no neustále je čo vylaďovať, a tak len dúfame, že do budúcnosti práve tento prvok vstúpi do našich recenzií.
Ako reálna záťaž nám poslúži naše testovacie PC, ktoré beží na AMD platforme. Vsadili sme na veľmi hladnú grafickú kartu, ktorá dostatočne vystresuje akýkoľvek napájací zdroj. Základnú dosku celej zostavy tvorí MSI 870S-C4F (FX). Nie je to nič špeciálne, no použitie drahšej, či nejakým spôsobom kvalitnejšej základnej dosky nie je na náš účel potrebné.
Osadený procesor AMD Phenom ll X4 20 dokáže pri pracovnej frekvencii 3GHz na jadro vyžmýkať zo zdroja pri plnom zaťažení niečo málo cez 110W.
Zostava je osadená jedným pamäťovým modulom Patriot 4GB DDR3 1333MHz CL9 Signature Line.
Procesor chladí pasívne osadený chladič s Peltiérovým článkom o výkone 50W. Tento masívny pasív dochladí dvojica integrovaných ventilátorov v skrinke Antec Three hundred two.
Hlavným žrútom bude, ako už isto tušíte, grafická karta. AMD Radeon HD 6990 spotrebuje enormné množstvo energie. Testovacia vzorka, ktorá zostala v redakcii, vynikajúco poslúži ako primárna záťaž najdôležitejšej +12V vetvy. Výrobca na stránke vyžaduje minimálne 750W zdroj, ktorý dokáže dodať samostatne do dvoch 8-pin PCI Express napájacích slotov po 150W. Pre optimálny beh pri osadení dvoch kusov tohto modelu sa odporúča osadenie 1,2 kW zdroja.
Grafická karta beží na továrenských frekvenciách, procesor je pretaktovaný na 3,0 GHz na jadro. Napätia neboli zvyšované ani pre CPU ani pri GPU.
Zostava je osadená jedným pevným diskom, a to konkrétne Western Digital Red 2000GB 64MB cache. Výrobca uvádza maximálnu spotrebu pri čítaní či zápise 4,4W.
Procesor: AMD Phenom ll X4 20 Grafická karta: AMD Radeon HD 6990 Pamäť RAM: Patriot 4GB DDR3 1333MHz CL9 Signature Line Základná doska: MSI 870S-C4F (FX) Chladič na procesor: Peltier 50W Skrinka: Antec Three hundred two Pevný disk: Western Digital Red 2000GB 64MB |
Testovací softvér
Jednotlivé komponenty budeme zaťažovať za pomoci rôznych softvérových nástrojov. Ako primárny zaťažovací softvér poslúži známy OCCT. Ten dokáže zaťažiť jak procesor, tak grafickú kartu samostatne, ale aj naraz. Ponúka aj tzv. PSU test, pri ktorom bude PC vyťažené na maximum.
Pri zaťažení sme merali zvlnenie napätia na zdroji. Toto zvlnenie vyjadruje odfiltrovanú striedavú zložku na jednotlivej vetve. V ideálnom prípade je amplitúda striedavej zložky napätia nulová. ATX norma definuje povolené minimá a maximá pre hodnoty zvlnenia napätia na jednotlivých vetvách. Hodnota amplitúdy sa meria ako Peak to Peak, a teda celková veľkosť amplitúdy zvlnenia.
Napätie [V] | Tolerancia | Rozsah (min. to max.) | Zvlnenie (p. to p. max.) |
+5 VDC | ±5% (±0.25 V) | +4.75 V to +5.25 V | 50 mV |
−5 VDC | ±10% (±0.50 V) | –4.50 V to –5.50 V | 50 mV |
+12 VDC | ±5% (±0.60 V) | +11.40 V to +12.60 V | 120 mV |
−12 VDC | ±10% (±1.2 V) | –10.8 V to –13.2 V | 120 mV |
+3.3 VDC | ±5% (±0.165 V) | +3.135 V to +3.465 V | 50 mV |
+5 VSB | ±5% (±0.25 V) | +4.75 V to +5.25 V | 50 mV |
Zdroj teda možno považovať za stabilný ak vyhovuje tejto norme, a jeho napätia na výstupoch jednotlivých vetiev nedosahujú zvlnenia väčšieho ako je uvedené v tabuľke.
Okrem toho sa meralo samozrejme aj samotné napätie na jednotlivých vetvách. Ako merací prístroj poslúžil laboratórny multimeter UNI-T UT803. Zvlnenie napätia sa meralo na digitálnom osciloskope ETC M520.
Ako simuláciu reálnej záťaže som sa rozhodol použiť overený 3DMark Vantage, ktorý dokáže dať počítaču poriadne zabrať. Opäť sa meralo napätie na jednotlivých vetvách, ako aj priebežné zvlnenie počas testu.
PC Power & Cooling Silencer Mk III 750W - Výsledky - OCCT, Teplota, Spotreba zostavy

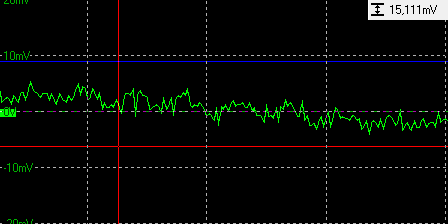

OCCT testovanie +12V vetva
OCCT CPU
OCCT Lin.
OCCT GPU
OCCT PSU
Zdroj vykazuje pri zaťažení +12V vetvy veľmi nízke zvlnenie. Ani pri plnom zaťažení sa zvlnenie na tejto vetve nedostalo cez hranicu 20mV, čo možno považovať za perfektný výsledok. Maximálne namerané zvlnenie na +12V vetve predstavuje 19,556mV.

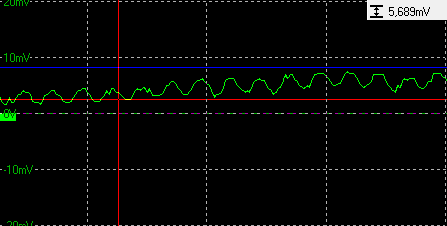

OCCT testovanie +5V vetva
OCCT CPU
OCCT Lin.
OCCT GPU
OCCT PSU
V tomto prípade taktiež bez problému. Márne by sme hľadali niečo čo kritizovať, namerané hodnoty plne spadajú do predloženej normy. Maximálne namerané zvlnenie bolo tentoraz 11,773 mV.
OCCT testovanie +3,3V vetva
OCCT CPU
OCCT Lin.
OCCT GPU
OCCT PSU

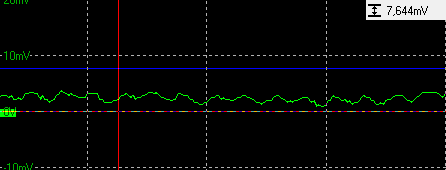

Pre +3,3V nič nezvyčajné. Namerané zvlnenia dosahovali nízke hodnoty, ktoré kompletne zapadajú do predloženej normy. Maximálne nameraná hodnota dosiahla 12,089mV

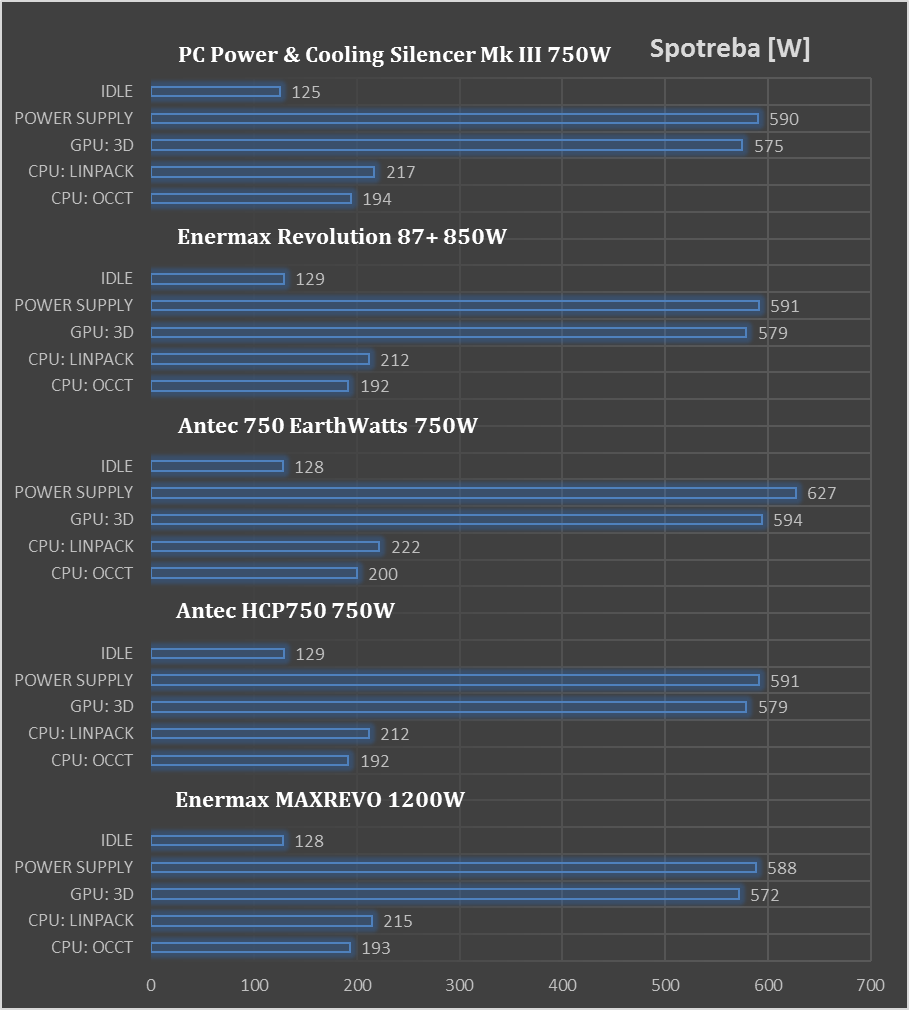

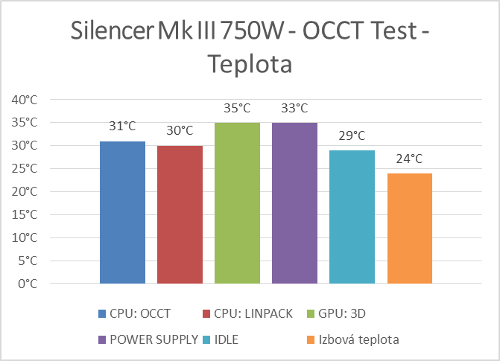

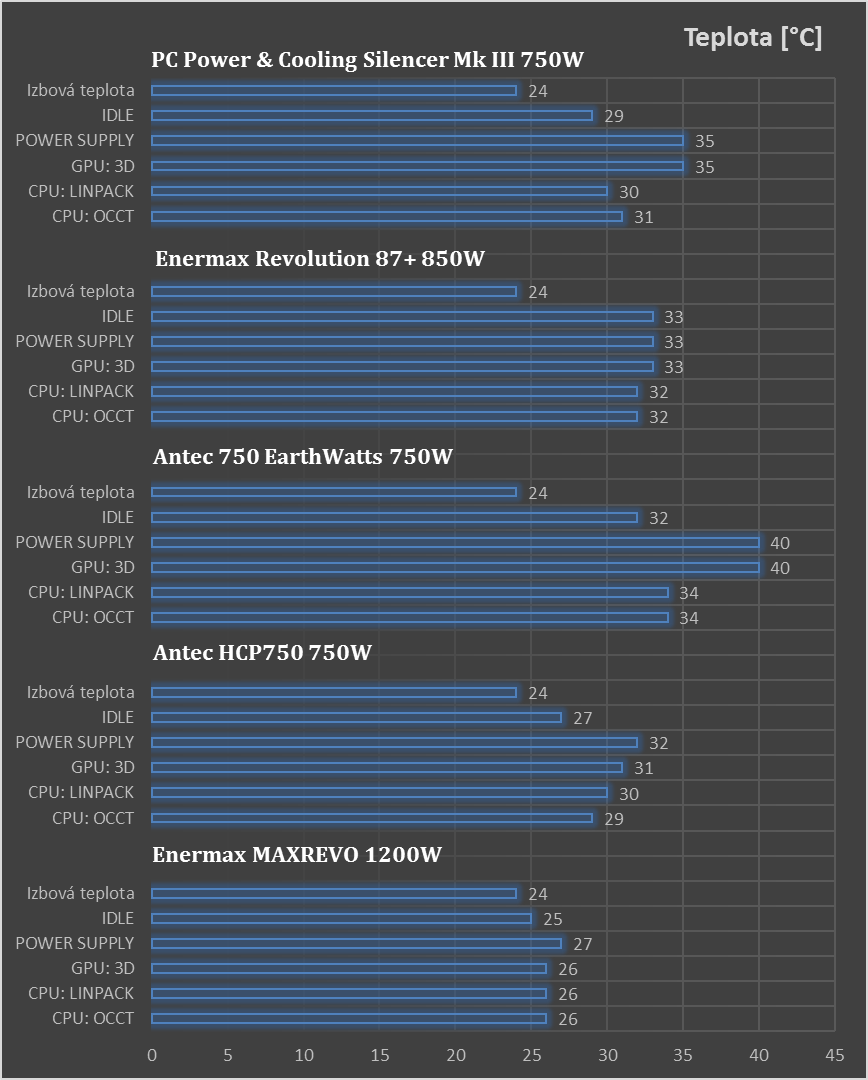

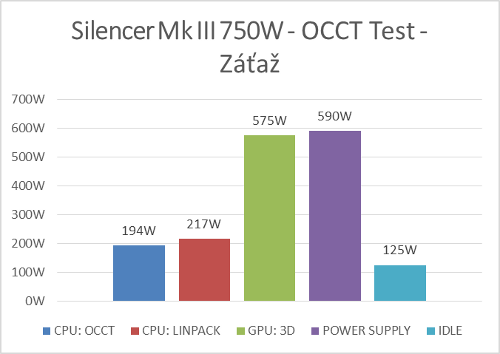

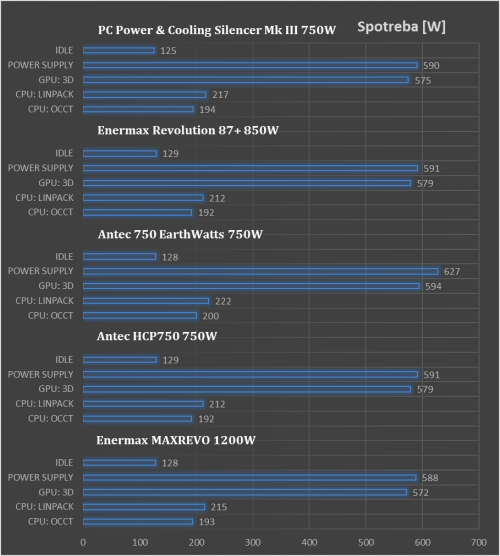

Teplota a spotreba zostavy
Pomerne nízke teploty. Zdroj sa pri testoch CPU:OCCT ako aj pri CPU: LINPACK neunúval spustiť ventilátor. Zdroj nevykazoval žiadne známky prehrievania.
Certifikácia 80+ Gold. Všimnime si podobné výsledky v závere recenzie v porovnaní so zdrojmi s rovnakou certifikáciou.
PC Power & Cooling Silencer Mk III 750W - Výsledky testovania - 3DMark Vantage, Účinnosť

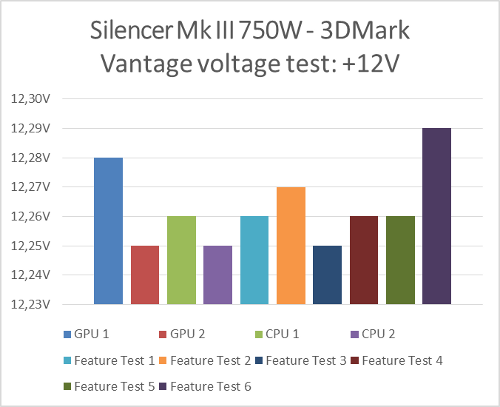

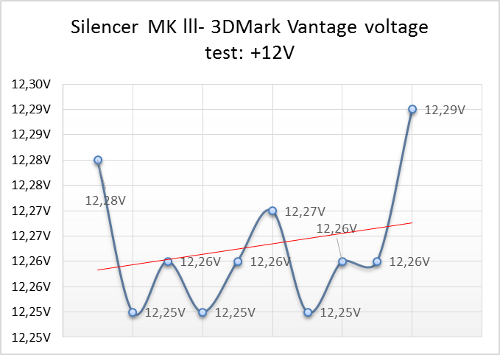

+12V vetva
Meranie aktuálneho napätia na jednotlivých vetvách pri testovacích scénach v programe 3DMark Vantage.
Priemerná hodnota napätia z celého cyklu programu.

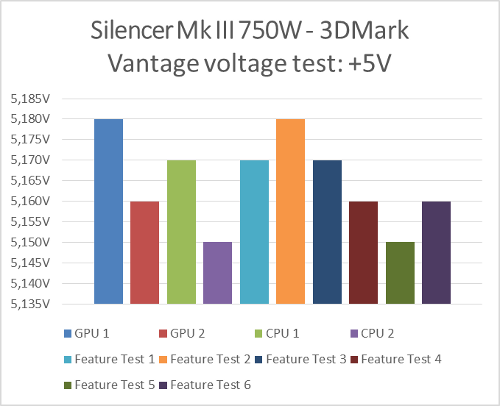

+5V vetva
Meranie aktuálneho napätia na jednotlivých vetvách pri testovacích scénach v programe 3DMark Vantage.
Priemerná hodnota napätia z celého cyklu programu.

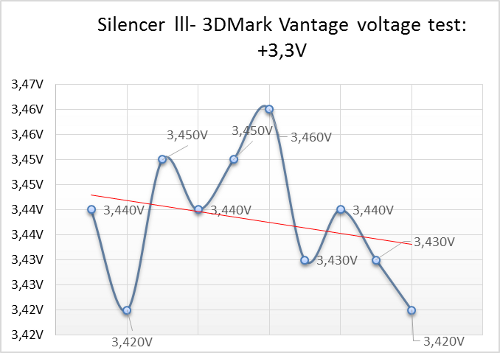

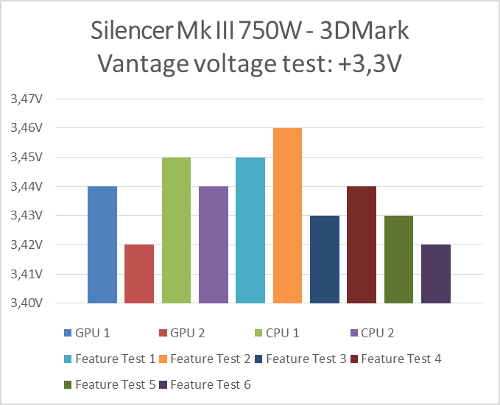

+3,3V vetva
Meranie aktuálneho napätia na jednotlivých vetvách pri testovacích scénach v programe 3DMark Vantage.
Priemerná hodnota napätia z celého cyklu programu.

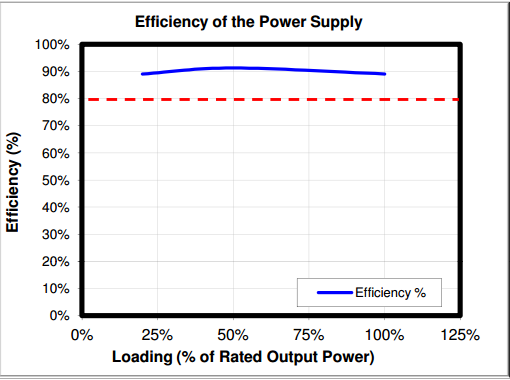

Účinnosť
Certifikáty účinnosti sú pre zdroje veľmi dôležité. Kto by chcel v dnešnej drahej dobe plytvať energiou len tak, keď nemusí? Silencer Mk lll si odniesol od plugloadsolutions certifikát 80PLUS GOLD, ktorý zaručuje vysokú účinnosť. Prehľad účinnosti pri špecifickom zaťažení možno vyčítať z tabuľky dole.
Zaťaženie | Účinnosť |
20% | 89,04 % |
50% | 91,30% |
100% | 89,08% |
Podrobnú správu z merania nájdete TU
PC Power & Cooling Silencer Mk III 750W - Záver
Výsledky testov vykazujú skvelé hodnoty. Zdroj sa radí medzi to lepšie, čo sme doteraz otestovali. Je to skutočne podarený kúsok a Silencer Mk lll od PC Power & Cooling (OCZ) musím pochváliť v každom ohľade. Čo sa týka výkonu, skreslenia, efektivity, niet čo vytknúť. PC Power & Cooling sa nehrá na „geroja“ a základ zdroja, ako aj všetky výkonové a regulačné prvky, pochádzajú od svetoznámeho výrobcu PSU Super Flower. Aj vďaka tomu zdroj dosiahol skvelé výsledky. O kvalite tejto firmy netreba pochybovať. Kto neverí, nech si pozrie testy. OCZ však pridáva okrem vyššej ceny aj pridanú hodnotu voči referenčnému Super Flower Golden King v podobe zaujímavých konektorov, prepracovanej kabeláži a v neposlednom rade skvelým snehobielym nástrekom, ktorým poteší fanúšikov bielej vo vnútri PC. Zdroj však dokáže vytvoriť aj príjemný kontrast v čiernej šasi.
A čo sa mi na zdroji nepáčilo? Ťažko povedať. Cena? Nemyslím si, že by si výrobca pýtal za Silencer MK lll veľa. Iste, cca 120€ nie je málo, no zdroj preukázal, že za to stojí. Za mňa udeľujem ocenenie Cena/Výkon, nakoľko sa voči konkurenčnému Corsair AX760i v mojich očiach presadil. Navyše má podstatne lepšie riešenú reguláciu otáčok ventilátora, ako aj semipasívny mód, ktorý sa odvádza od teploty, nie od vyťaženia zdroja.
Na záver dodávam tabuľkové head to head porovnanie s doteraz testovanými zdrojmi.
| PC Power & Cooling Silencer Mk III 750W | |
- špičkové prevedenie a dizajn | - Výraznejšia regulácia napätí pri +3,3V a +5V. Stále však v rámci predloženej normy |
