Scythe Fuma – porazí skvelú Ninja 4?


Posledný chladič, ktorý som od japonskej firmy Scythe testoval bola Ninja 4 s neuveriteľným pomerom cena/výkon. Onedlho po nej však na scénu prišla Fuma, ku ktorej som sa dostal až teraz. Zaujímalo ma hlavne, či dvojvežový chladič s dvojicou ventilátorov porazí po výkonnostnej stránke práve Ninju 4.

Scythe Fuma – Balenie, príslušenstvo, špecifikácie


Fumu ťažko označiť za novinku nakoľko predávať sa začala ešte pred koncom minulého roka. V obchodoch ju hľadajte pod označením SCFM-1000 a chladič sa predáva asi za 48€. Je tak o pár eur drahší ako Ninja 4.

Ak sa rozhodnete pre tento chladič, počítajte s tým, že k vám príde neveľká čierna krabica, na ktorej nájdete všetky podstatné informácie. Výrobca dokonca priamo na balení vyslovene upozorňuje, že hoci dodáva montážne spony pre 3 ventilátory, v balení sú pribalené iba 2 ventilátory. Pripadalo mi to skoro tak, že v minulosti túto logickú informáciu niekto firme vyčítal a tak sa rozhodla to objasniť už priamo na balení. Čo sa ochrany chladiča týka nie je to ideálne, ale sú tu aspoň nejaké kartónové priečky, ktoré chladič ako-tak ochránia pred nárazmi.


Okrem spomínaných 3 párov montážnych spôn nenájdeme v balení nič špeciálne, snáď len kovové kruhové podložky určené pre Intel LGA1151 platformu a teda Skylake procesory. Ich význam som celkom nepochopil, pravdepodobne však majú eliminovať vibrácie a tlak na procesor. Práve povesť firmy Scythe totiž utrpela najviac v kauze deformovaných Skylake procesorov. V rámci príslušenstva by som vyzdvihol ešte vidlicový kľúč, ktorý uľahčí montáž a Y-kábel pre zapojenie oboch ventilátorov cez jeden konektor na základnej doske.


Kompatibilite niet vôbec čo vyčítať. Chladič nasadíte na aj na AMD/Intel platformy staré niekoľko rokov rovnako ako na najnovšie patice.


Špecifikácie

Scythe Fuma
Rozmery pasívu (s ventilátorom)
137x149x130mm (š x v x h)
Hmotnosť (s ventilátorom)
920g
Materiál rebier
hliník
Heatpipes
6x6mm
Materiál heatpipes
poniklovaná meď
Základňa
poniklovaná meď
Ventilátor
Slip Stream 120 PWM
Rozmery ventilátorov
120x120x25mm
Otáčky ventilátorov
300RPM (+/- 300RPM) - 1400RPM (+/- 10%)
Prietok vzduchu ventilátorov
5,6 - 79CFM
9,51 - 134,2m3/h
Hlučnosť ventilátorov
13 - 28dBA
Statický tlak ventilátorov
0,01 - 1,56mmH2O
Ložiská ventilátorov
kĺzne
Konektor ventilátorov
4pin PWM
Maximálne TDP
N/A
Kompatibilita
Intel
LGA 1150, 1155,1156, 1151, 2011, 2011-v3, 775 a 1366
AMD
AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+
Cena
Kde kúpiť SCYTHE SCFM-1000?
v e-shopech
od
(Zdroj: Heureka.sk)





Scythe Fuma – Dizajn, spracovanie

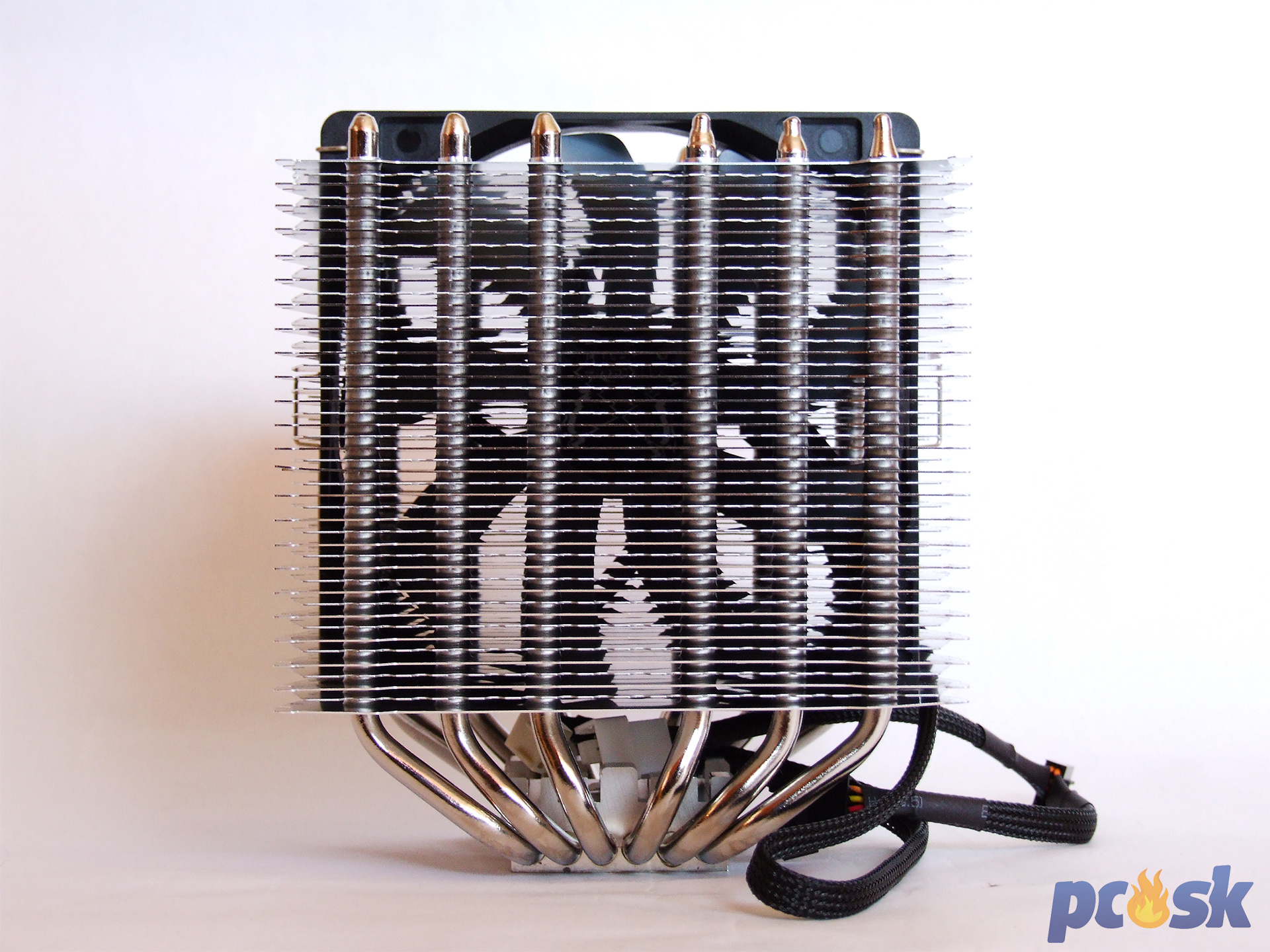

Konštrukcia chladiča pozostáva z 2 veží, pričom chladič je symetrický a je tak jedno, ako ho natočíte. Žiadne vyosenie od DIMM slotov či PCIe sa tu nekoná, chladič však nie je natoľko obrovský, aby to potreboval. Toto tvrdenie potvrdzuje aj výška, ktorá je len 149mm čo je oproti dvojvežovým monštrám iných výrobcov menej a chladič tak vmestíte do väčšiny skriniek.




Každú vežu tvorí 48 hliníkových rebier, pričom ich dizajn je pomerne zaujímavý a z určitého pohľadu sa rebrá javia, ako keby mali jednoliaty cik-cak dizajn. Je to však očný klam, rebrá sú oddelené, na striedačku však výrobca použil širšie a užšie rebrá. Vrchné rebrá majú na sebe vrstvičku niklu, ktorá chladiču dodáva luxusnejší nádych. Pevnosť pasívu je veľmi dobrá. Rebrá síce nemajú žiadne prepojenia medzi sebou na krajoch, no sú pripevnené k 6 heatpipes, ktoré v malých rozstupoch pretkávajú obe veže a rebrá sa tak neohýbajú.



Ako už bolo naznačené, do veží teplo odvádza šestica heatpipes zahnutých do tvaru U, ktorých priemer je 6mm. Aj tie výrobca ponikloval čím im nielen pridal na atraktivite, ale ich ochránil pred oxidáciou.


Spojenie heatpipes so základňou nie je síce zlé, na niektorých heatpipes však vidieť vytečený cín. To však výrobcovi odpúšťam, predsa len ide o estetický detail. Podstatné je, že základňa je spracovaná na jednotku. Medený blok je poniklovaný a opracovaný do zrkadlového lesku. Základňa má jemne konvexný tvar pre lepší prítlak chladiča k jadrám procesora.



Ku chladiču Scythe pribaľuje dvojicu ventilátorov. Ide o rovnocenné modely s označením SY1225SL12M, ktoré patria do série Slip Stream. Ide o ventilátory s priemerom 120mm a jeden kus tohto ventilátora samostatne kúpite asi za 6€. Každý ventilátor má 9 lopatiek, ktoré sa budú točiť od veľmi nízkych 300RPM až po 1400RPM. Ložiská sú obyčajné klzné a udávaná stredná doba medzi poruchami je 30 000 hodín. Oba ventilátory sú zakončené 4-pinovým PWM konektorom.


Scythe Fuma – Montáž


Montážny systém Fumy je identický s tým, ktorý ste vyfasovali pri zakúpení Ninja 4. Základnom tak je pomerne masívny kovový backaplate, ktorý v prípade mojej patice LGA775 musí v strede vyplniť gumený štvorec, ktorý sa na backplate lepí. Následne je potrebné priložiť backplate zo zadnej strany základnej dosky podľa otvorov v patici a z prednej strany dosky ho upevniť pomocou skrutiek v tvare valčekov. Práve toto je trochu komplikovaný krok nakoľko jednou rukou si musíte pridržiavať uvoľnený backplate z jednej strany a druhou sa musíte snažiť trafiť skrutky na správne otvory v backplate čo nie je jednoduchou záležitosťou. Pod skrutky by ste pritom mali ešte položiť plastové podložky, ktoré pri pokuse o montáž môžu vypadávať. Montáž rozhodne nie je tak pohodlná ako u systémov, ktoré využívajú skrutky zafixované v backplate.

Ak už však máte skrutky na mieste stačí na valčeky priložiť železné konzoly, ktoré k valčekom upevnite 4 skrutkami. Tu by sa zišiel skrutkovač, musíte však použiť svoj. V ďalšom kroku je potrebné ponad základňu chladiča prestrčiť železný mostík, ktorý do základne dobre zapadne svojimi výstupkami a nebude tak vypadávať. Mostík s chladičom sa následne ku konzolám upevní pomocou dvoch skrutiek, u ktorých už môžete využiť pribalený kľúč.


Týmto základná montáž končí, teraz treba osadiť ventilátory. Môžete osadiť jeden, dva, alebo až tri ventilátory ak ste si dokúpili tretí. Montáž je jednoduchá, tu výrobca vsadil na tradičné montážne spony. Tie majú navyše pomerne tesné zahnutia v oblasti rámu ventilátora a nie sú tak príliš voľné a pri manipulácii majú menšiu tendenciu vypadávať. Trochu komplikovaná bude zrejme iba montáž stredného ventilátora, nakoľko medzi vežami nie je príliš veľa priestoru a montážne spony sa vám budú zachytávať do rebier.

Po montáži ventilátorov nevzrastie celková výška chladiča. Na ATX doskách je tiež malá šanca na riziko s RAM, prinajhoršom vám predný ventilátor tesne zasiahne nad prvý slot.




Scythe Fuma – Testovacia zostava, metodika, výsledky



Testovacia zostava

procesor
Intel Core 2 Extreme QX6700@3,2GHz@1.5v
grafická karta
ASUS 7300GT (pasívne chladená)
základná doska
Gigabyte GA-EP45-UD3R
SSD
OCZ Octane 128GB
RAM 4x1GB Kingston DDR2
zdroj
SilverStone ST40F-ES
skrinka
SilverStone TJ04-E
operačný systém
MS Windows 7 Enterprise 64b
použitý softvér
Prime95, RealTemp
systémové ventilátory
2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM





testovacia zostava v SilverStone TJ04-E


procesor Core 2 Extreme QX6700 poskytla spoločnosť Intel



SSD Octane 128GB poskytla spoločnosť OCZ


Skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone


DDR2 pamäte HyperX poskytla spoločnosť Kingston


Storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM



Metodika merania

Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 ExtremeEdition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.


Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.

Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.

Na zaťaženie procesora využívame 64bit verziu programu Prime95 (SmallFTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.


Výsledky - aktívny režim

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži




Pri chladení s oboma ventilátormi je výkon Fumy naozaj iba tesne za Ninjou 4. Tá však používa iba 1 ventilátor, ktorý má navyše nižšie položené otáčky. Ak sa rozhodnete použiť iba 1 ventilátor osadený v strede, počítajte vždy s asi 2-3°C vyššími teplotami v porovnaní s oboma ventilátormi. Napriek tomu, že nejde o zvlášť špičkové ventilátory som nezaznamenal žiadne rušivé rapkanie motorčeka či ložísk.

Výsledky - pasívny režim

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži



Fumu sa nemusíte báť používať aj na rýdzo pasívne chladenie. V tejto oblasti síce nie je majster, no nejeden procesor uchladí aj pasívne.

Montážny systém možno nie je najpohodlnejší, ale aspoň sa postará o poctivý prítlak základne k procesoru.

Scythe Fuma – Zhodnotenie, záver


Fuma nemala ďaleko od toho, aby dorovnala či prekonala Ninju 4. Podobne štedré príslušenstvo, kvalitné spracovanie a výkon, ktorý príliš nezaostával za Ninjou 4. Fume však pomáha na rozdiel od Ninja 4 dvojica ventilátorov a u Fumy som pozoroval horšie škálovanie výkonu. Na najnižších otáčkach to už žiadna sláva nebola, zato bol ale chladič úplne nepočuteľný.


Keď sa tak pozerám na výkon a cenu Fumy, vychádza mi to paradoxne tak, že práve chladiče od Scythe sú jej najväčším konkurentom. Ninja 4 poskytne skvelý výkon v celom spektre otáčok a je asi o 5€ lacnejšia. Mugen Max je o nejaký 1-2°C horší, ale taktiež je asi o 5€ lacnejší ako Fuma. Do úvahy v danej kategórii prichádza ešte BeQuiet! Dark Rock 3, ktorý je však výrazne drahší, alebo Pure Rock, ktorý je asi o 10€ lacnejší s o čosi horším výkonom a zopár inými nedostatkami.

Fuma je v princípe dobrý chladič, ktorý svoju prácu odvedie spoľahlivo a nesklame vás, avšak v danej cenovej hladine má ťažkú konkurenciu.

Scythe Fuma
Plusy
Mínusy
- vidlicový kľúč, 3 páry spôn pre ventilátory a Y-  kábel v balení

- pevná konštrukcia

- spracovanie základne

- možnosť zregulovania ventilátorov iba na cca  300RPM

- solídny výkon na vysokých otáčkach si poradí  aj s pretaktovanými procesormi

- zahnutie montážnych spôn eliminuje ich  vypadávanie z rámu ventilátora

- nasadenie backplate je mierne komplikované

- výkon neškáluje ideálne, pri poklese otáčok  prudko stúpa teplota

- v danej cenovej hladine má Fuma drsnú  konkurenciu
