MSI X99A Xpower Gaming Titanium – titánový základ do počítača

MSI X99A Xpower Gaming Titanium – Čipset, bližší pohľad na dosku

Čipset

Spolu s Haswell-E procesormi Intel uviedol aj nový high-end čipset X99 a tak sa poďme pozrieť, čo nové prináša.

V prvom rade ide samozrejme o podporu nových procesorov určených do patice LGA 2011-v3. Druhá podstatná zmena nastala v operačných pamätiach. Podporovanými sú DDR4 moduly s frekvenciou 2133MHz v 4-kanálovom zapojení. Pamäte je však samozrejme možné pretaktovať na vyššie frekvencie. Samotný procesor je schopný dodať 28 alebo až 40 PCIe 3.0 liniek, ktoré môžu byť rozdelené do 2x16+1x8 alebo 5x8 konfigurácie. S procesorom komunikuje PCH DMI zbernicou druhej generácie.


Čipset sám podporuje 14 USB portov (8x USB 3.0, 6x USB 2.0), 8 PCIe 2.0 a až 10 SATA3 portov. Nechýbajú technológie ako Intel VT-d pre virtualizáciu, HD Audio či Rapid Storage. K procesorom Haswell-E si monitor nepripojíte nakoľko neobsahujú integrované grafické jadro.


Detaily dosky

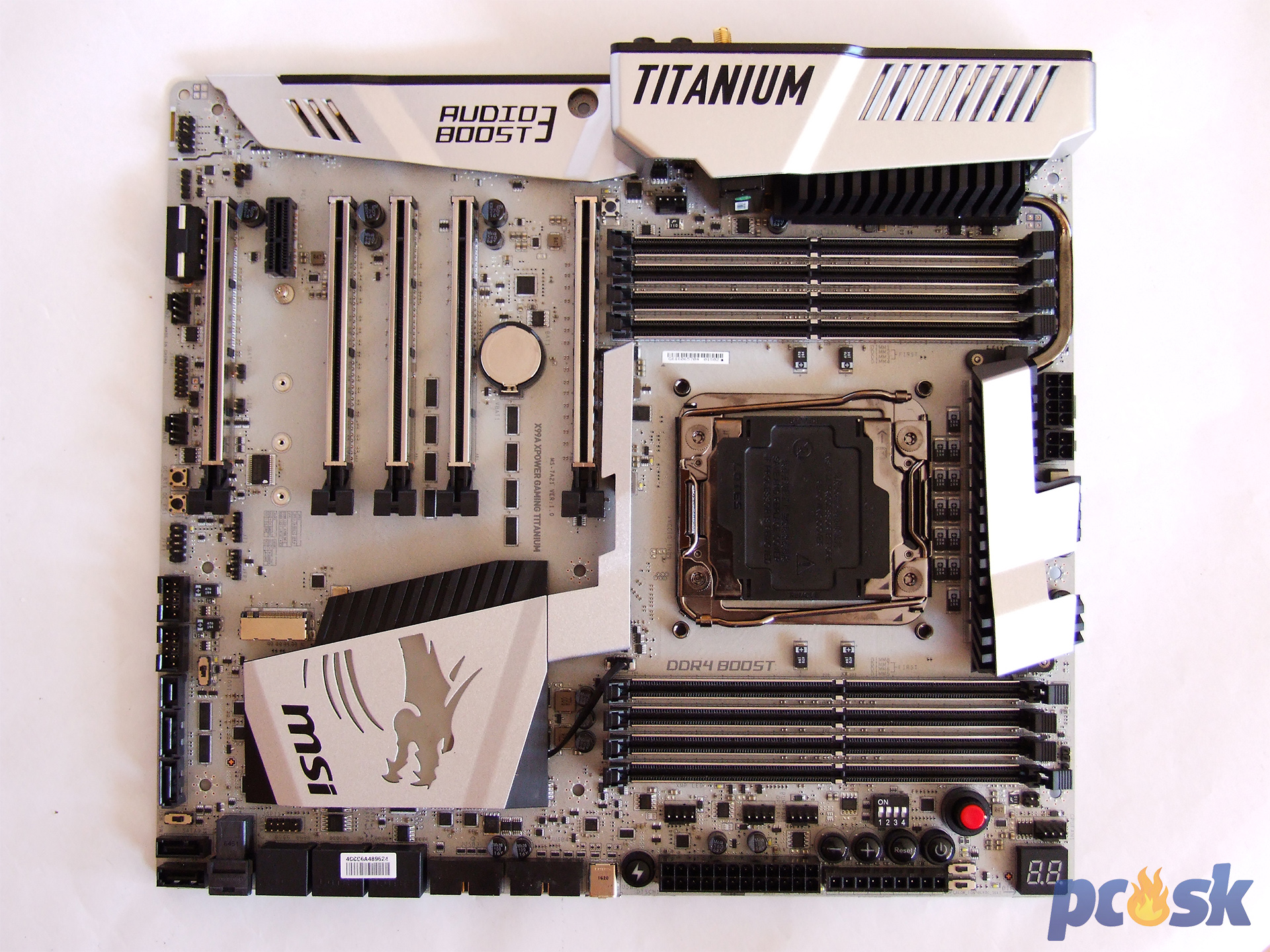

Doska nemá úplne tradičný ATX formát je o 3cm rozšírená. PCB má 8 vrstiev a je to aj cítiť v rukách na pevnosti. Čo jednoznačne ako prvé upúta pozornosť je biele či skôr strieborné farebné ladenie dosky. MSI tu zvolilo bielu farbu namiesto čiernej a viem si túto dosku predstaviť v rukách šikovného modera, ktorý ju doladí s ostatnými komponentami do esteticky príťažlivej zostavy.


MSI neodfláklo ani zadnú stranu a tá je taktiež strieborná so zreteľným bleskom v strede. Prínos takejto úpravy na zadnej strane je však totálne nulový. Buď bude doska v skrinke, kde zadnú stranu nikto nikdy neuvidí, alebo bude vybratá vonku kde taktiež nebude zadnú stranu vidieť. Zadná strana inak neodhalí nič zaujímavé.

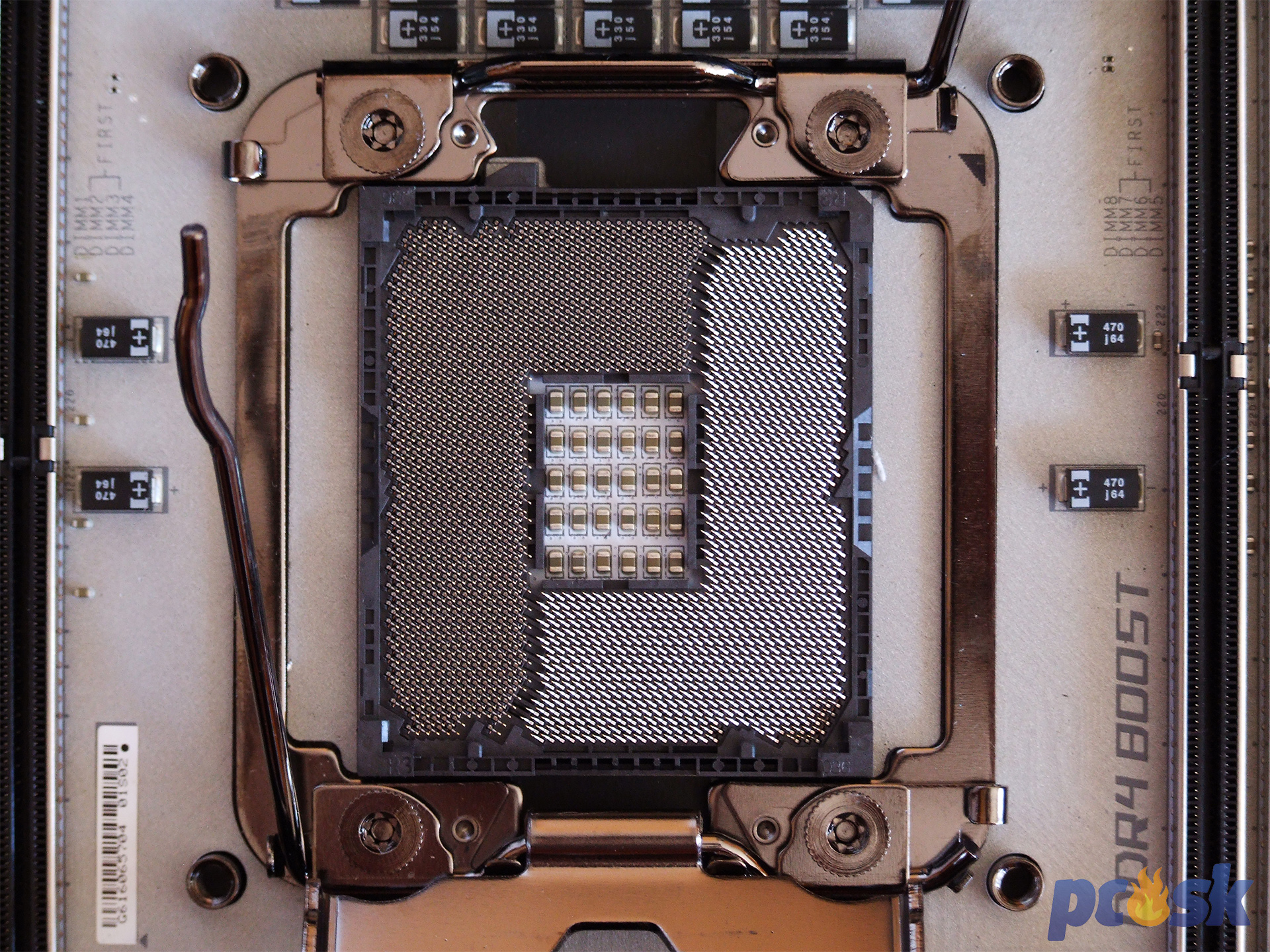

Procesor zapadne do patice Intel LGA 2011-v3, ktorá má skutočne o poznanie menej pinov ako OC Socket u ASUS. Rozdiel v bežnej praxi však nepocítite.

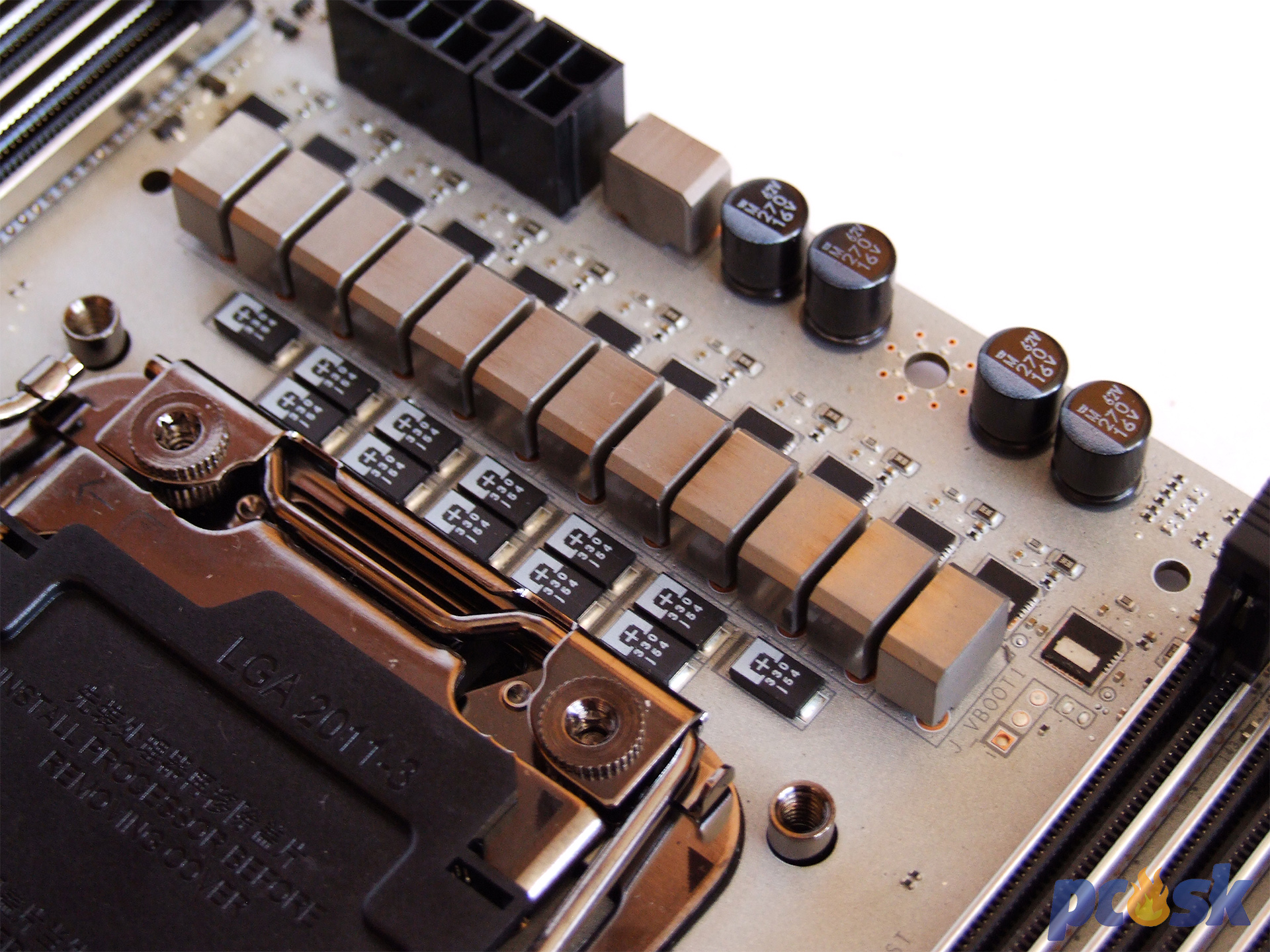

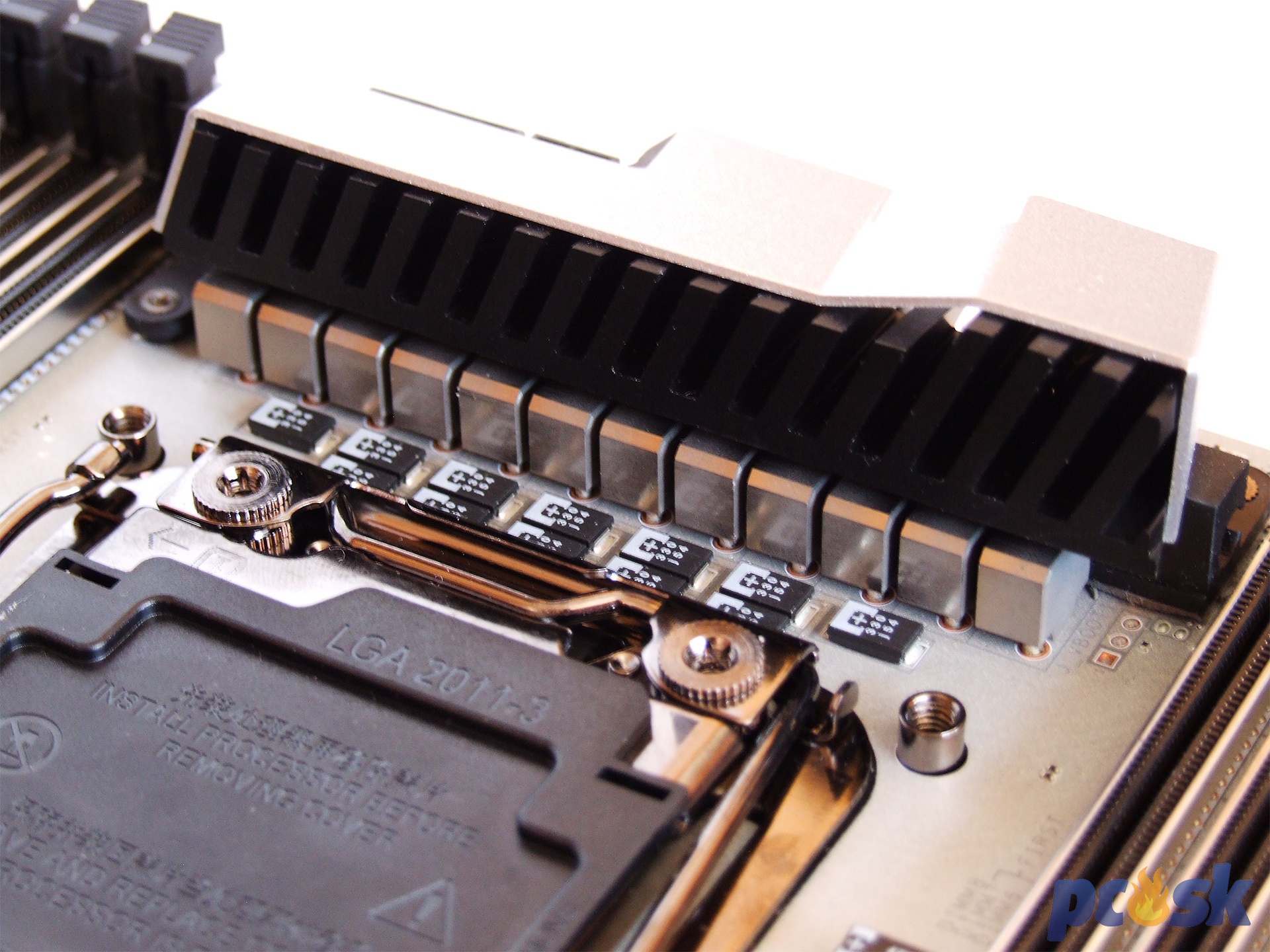

Energiu do procesora dodá až 12-fázové napájanie so súčiastkami Military Class 5, do ktorých spadajú titánové cievky a Dark kondenzátory, ktoré zabezpečia precíznejšiu dodávku prúdu, menej sa zahrievajú a dlhšie vydržia. MOSFETy chladí mohutný pasív upevnený skrutkami a napäťovým regulátorom je ISL6388.

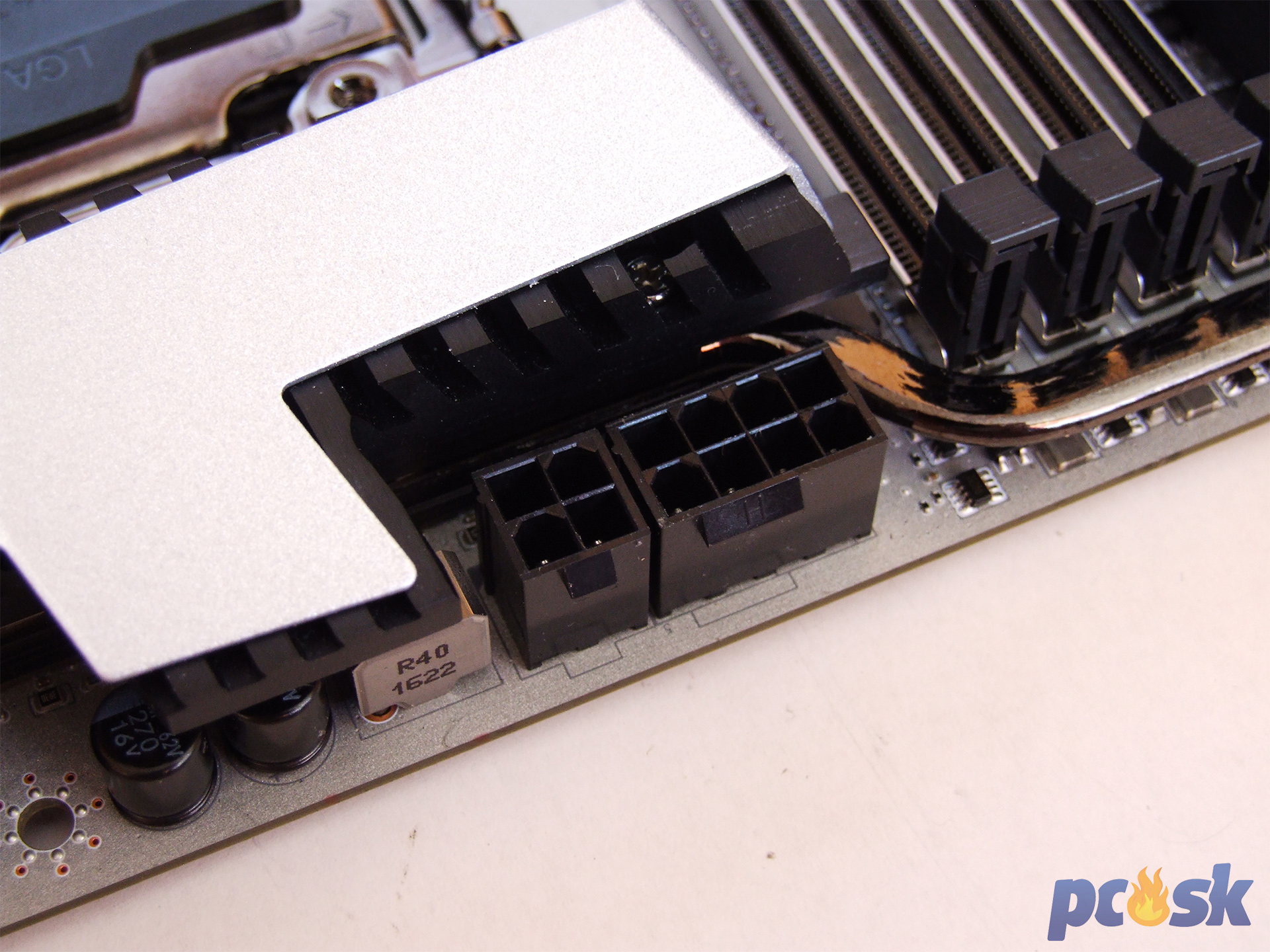

EATX konektory pre napájanie procesora má doska 2. Využiť môžete 8-pinový prípadne aj 4-pinový ak by ste mali potrebu pri extrémnom pretaktovaní.


Okolie patice je čisté a použiť môžete aj robustné dvojvežové chladiče.



Pre ventilátory pre nachystaných až 6 štvorpinových konektorov. 2 pre chladič CPU, 1 pre vodnú pumpu a zvyšné pre systémové ventilátory v skrini. Regulácia krivkami v BIOSe je samozrejmosťou.


DIMM slotov pre operačné pamäte je 8 a vojde do nich najviac 128GB DDR4 pamätí s maximálnou frekvenciou 3466MHz pri pretaktovaní. DDR4 Boost by mal zabezpečiť lepší prenos signálov a stabilnejšie a vyššie takty. Nechýba samozrejme podpora XMP profilov a možnosť využitia 4-kanálového zapojenia. Doska podporuje ako jedna z mála aj RDIMM 1Rx8 pamäte ale len v ne-ECC režime. Aretačné poistky slotov sú len z jednej strany. Pri štvorici DIMM slotov vpravo je malá XMP LED, ktorá rozsvietením signalizuje aktívny XMP profil pre operačné pamäte.

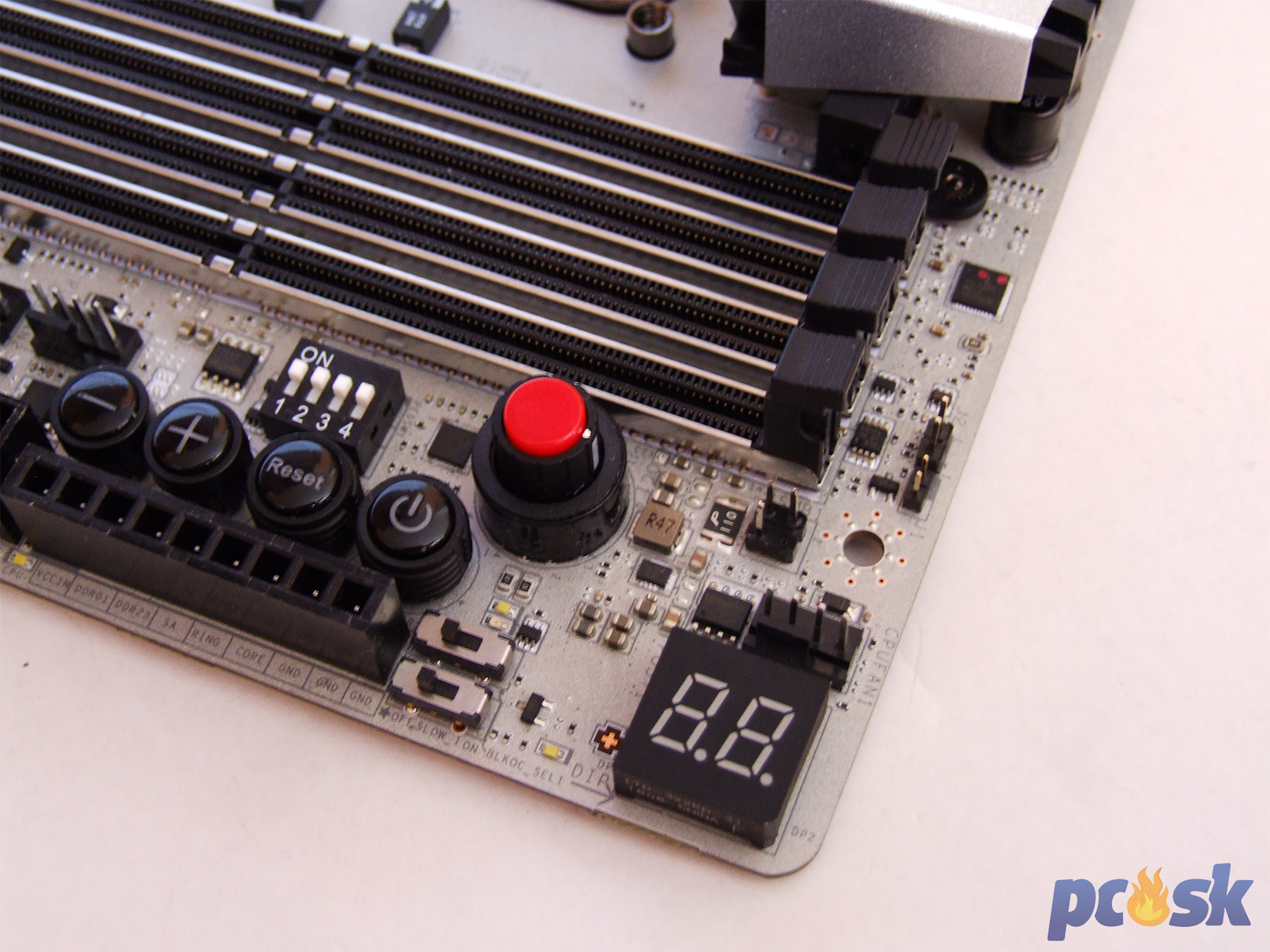

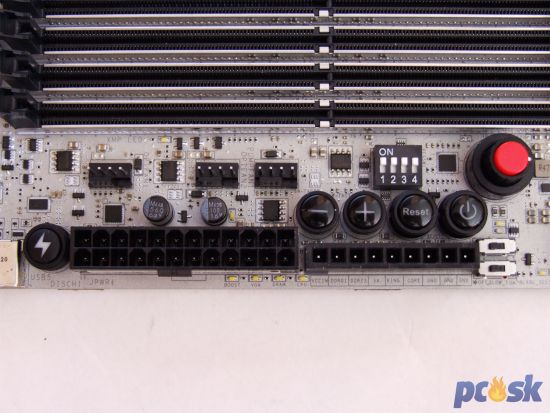

Doska má aj svoj kútik pre overclockerov a to doslova. Nájdeme tu diagnostický displej, ktorý po úspešnom nabootovaní ukazuje teplotu procesora, otočné Game Boost tlačidlo, meracie body napätia, tlačidlá pre vypnutie/zapnutie a tlačidlá pre zmenu násobiča či BCLK a v pozadí aj 4 vypínače PCIe slotov. To, či chcete tlačidlami + a – meniť BLCK alebo násobič CPU sa určuje jedným z prepínačov pri meracích bodoch napätia. Druhý prepínač aktivuje SLOW mode, s ktorým doska nabootuje s najnižším násobičom procesora.


24-pinový ATX konektor napájania dosky je na tradičnom mieste a vľavo od neho je veľké tlačidlo kompletného vybitia dosky a CMOS.


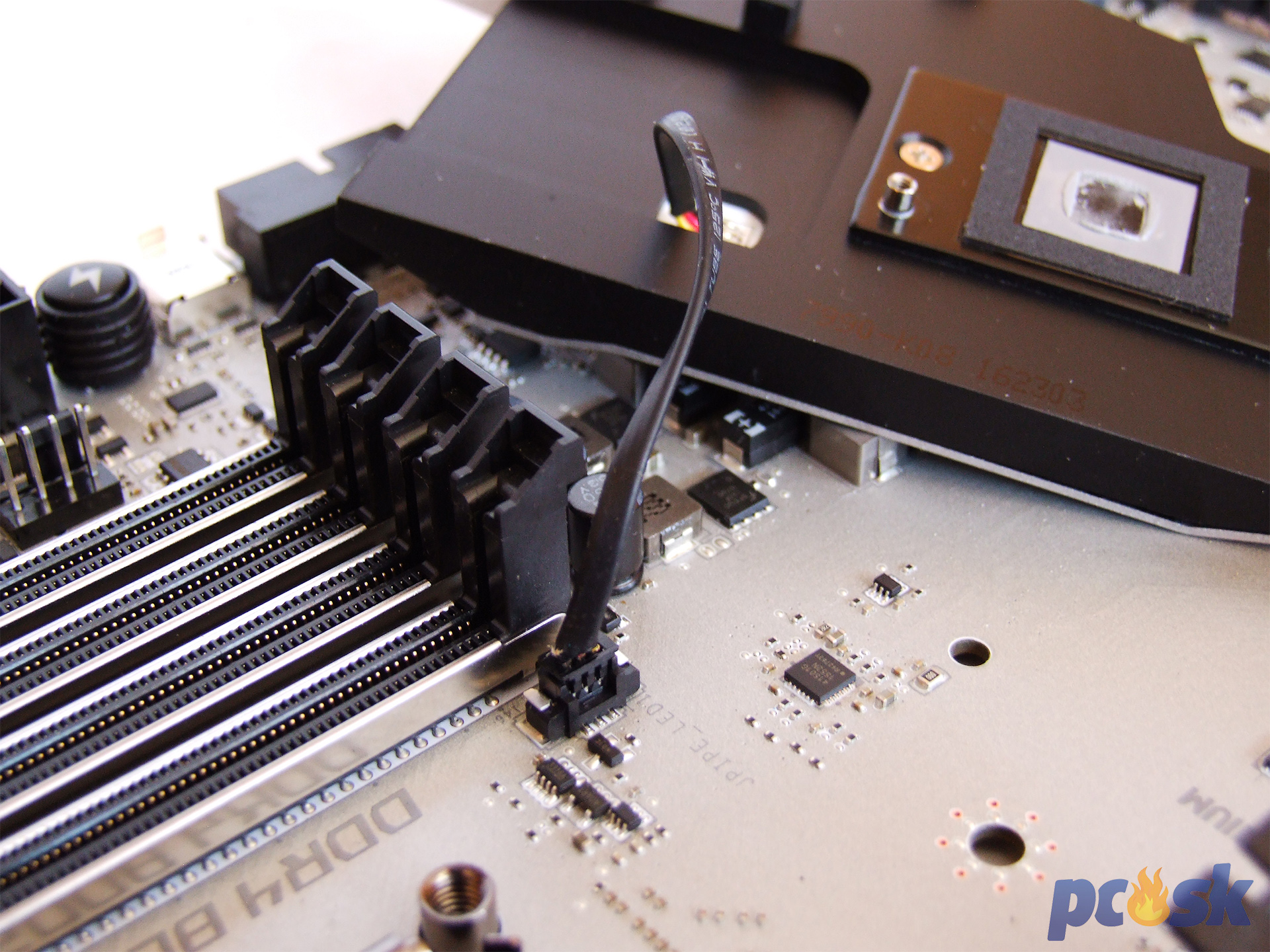

Výbava predného panelu je luxusná. V popredí ako na prvej doske na svete máme USB typ C s rýchlosťou 10Gbps, ktorý ovláda ASMedia ASM1142 radič pod chladičom čipsetu. Ďalej je tu 2x USB 3.0 s rýchlosťou 5Gbps (jeden ovláda ASM1142 radič, druhý X99 čipset), 6x SATA porty s rýchlosťou 6Gbps a v pozadí U.2 slot s rýchlosťou 32Gbps a podporou NVMe. LED pre podsvietenie sú v chladiči čipsetu a ten je s doskou pripojený tenkým káblom.

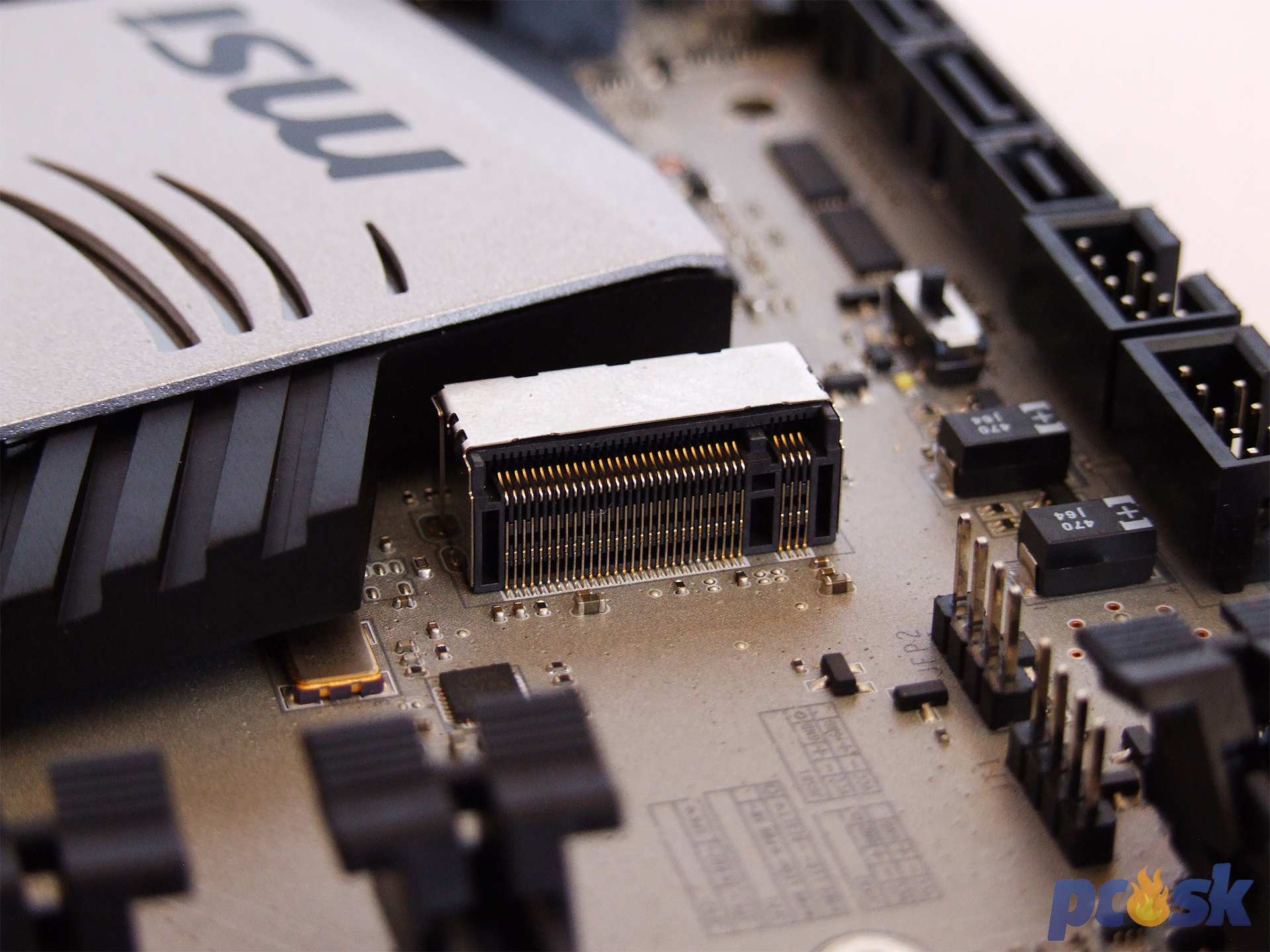

Doska má samozrejme aj M.2 Socket 3 slot s M key s rýchlosťou 32Gbps, ktorý pracuje v režime ako SATA tak i PCIe. Vložíte do neho SSD dlhé 42, 60, 80 a 110mm.

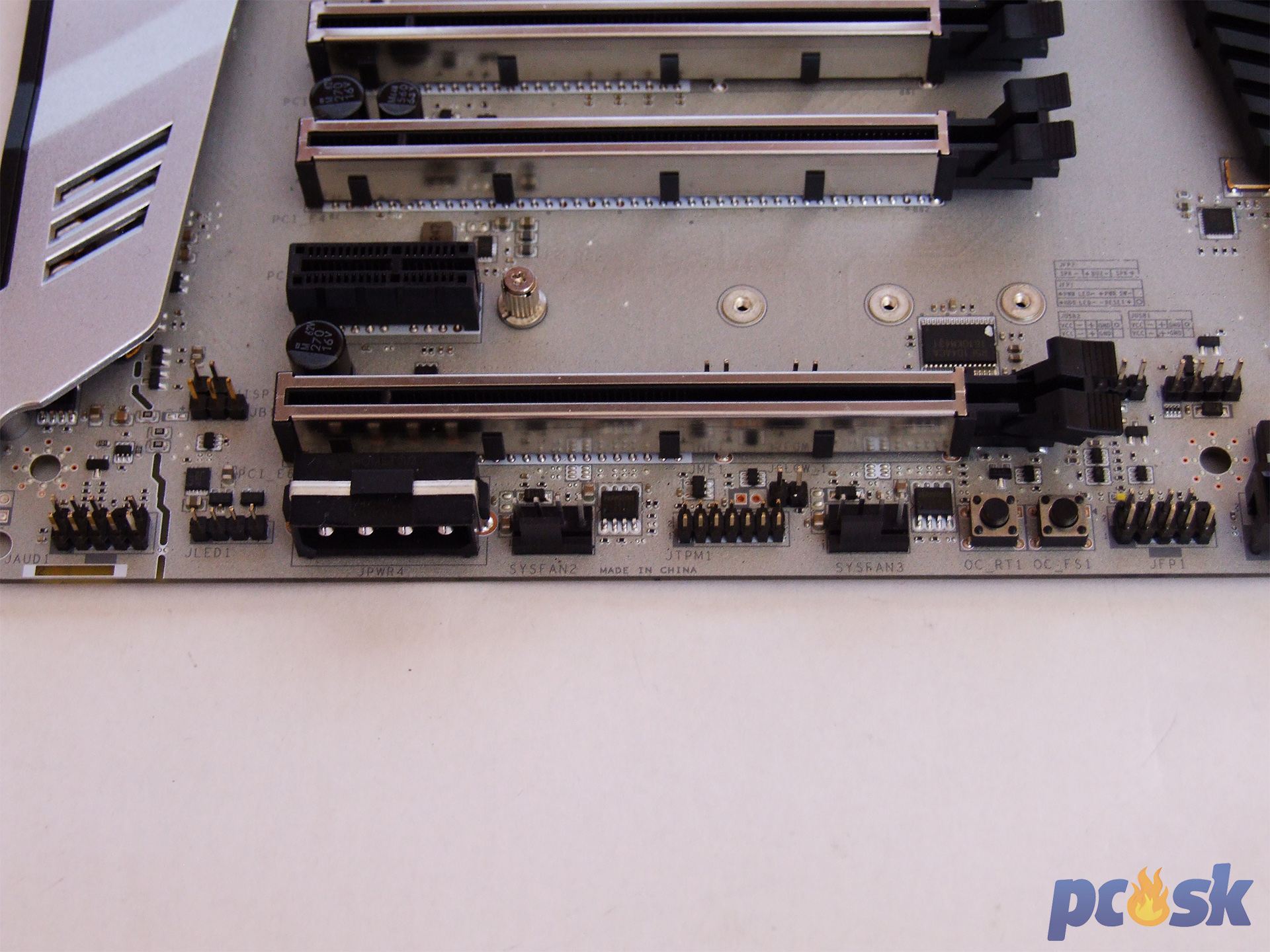

Ďalšie 4 SATA porty sú v rohu dosky pričom 2 sú rezervované pre SATA Express. Vedľa nich je dvojica interných USB 2.0 konektorov. Nad nimi je prepínač na určenie toho, ktorý BIOS sa má používať (doska má 2 čipy s BIOSmi). Spodný okraj ponúkne ešte konektor pre pripojenie dosky k PC skrini, tlačidlo OC_FS1, s ktorým sa dostanete priamo do BIOSu pri bootovaní bez nutnosti stláčania del/F2, tlačidlo OC_RT1, konektor pre systémový ventilátor, konektor pre TPM modul, ďalší 4pin pre systémový ventilátor, MOLEX konektor prídavného napájania PCIe slotov a JLED konektor pre LED pásik.

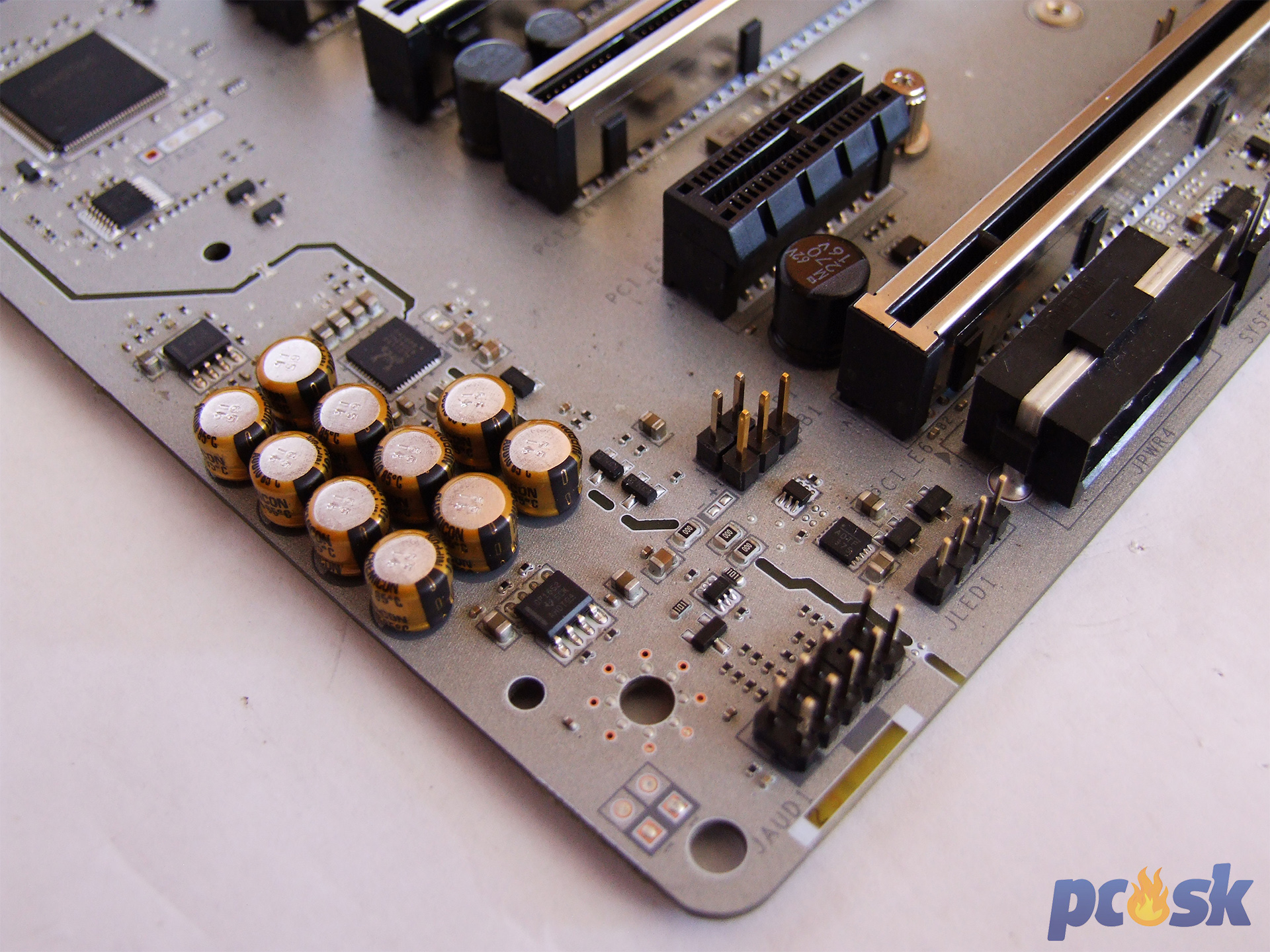

Pre odhalenie audio časti treba odskrutkovať plech. Následne vidíme AAFP konektor, japonské kondenzátory, dvojicu zosilňovačov a kodek Realtek ALC 1150 so SNR 115dBA. Audio časť je podsvietená.

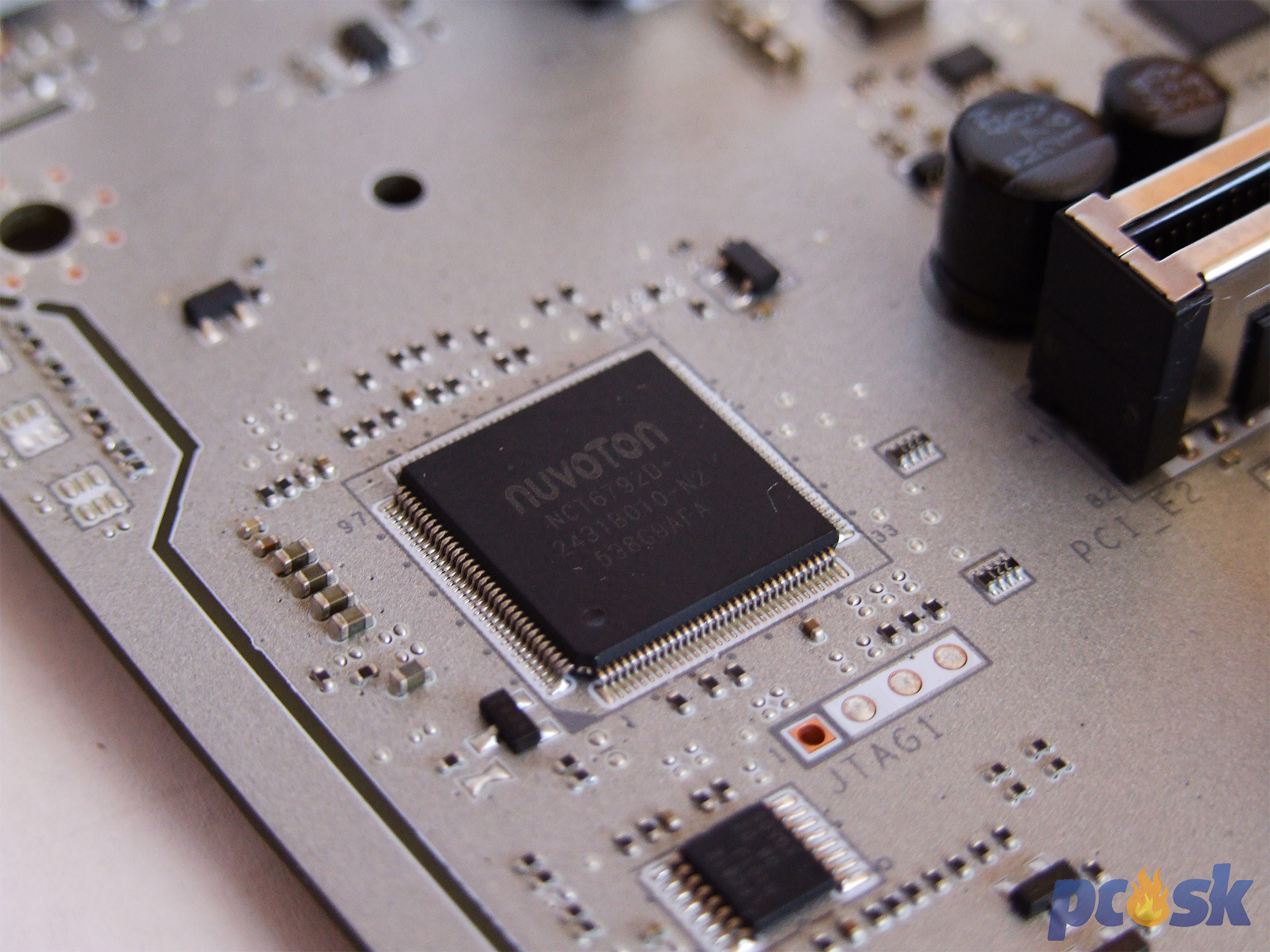

Neďaleko audio časti narazíme na Super I/O čip Nuvoton 6792D pre monitoring teplôt, napätí, otáčok ventilátorov a reguláciu.

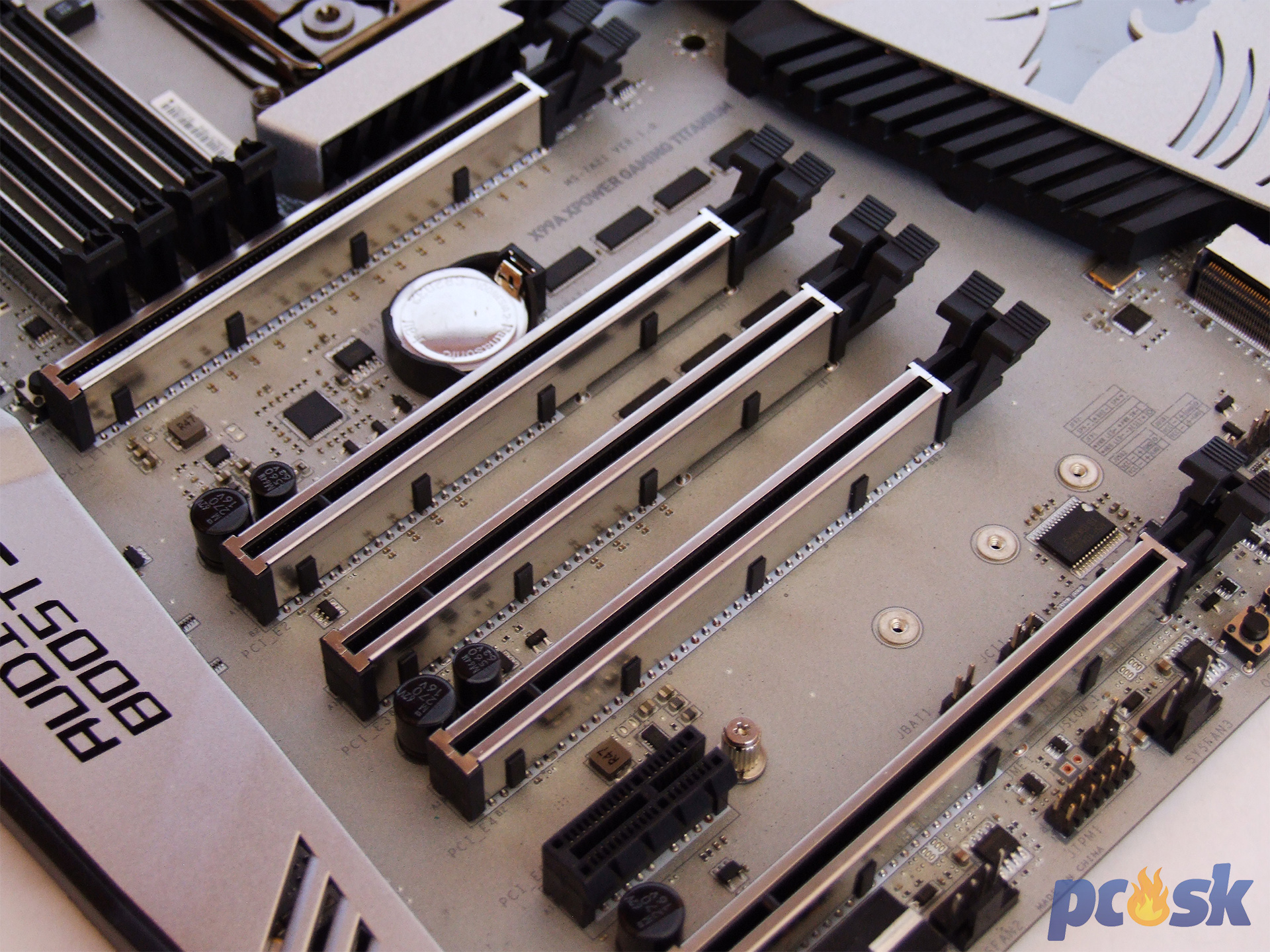

Dlhých PCIe x16 slotov má doska 5 a všetky sú spevnené proti vylomeniu. Doska podporuje až 4-way nVidia SLI a 4-way AMD CrossFire zapojenie grafických kariet, pričom rozdelenie PCIe liniek je dobre čitateľné z tabuľky so špecifikáciami z prvej kapitoly. Treba myslieť ešte na to, že ak obsadíte PCI_E6 slot, prídete o U.2 slot. Krátky PCIe 2.0 x1 slot je iba jeden a je otvorený pre príjem dlhších kariet.

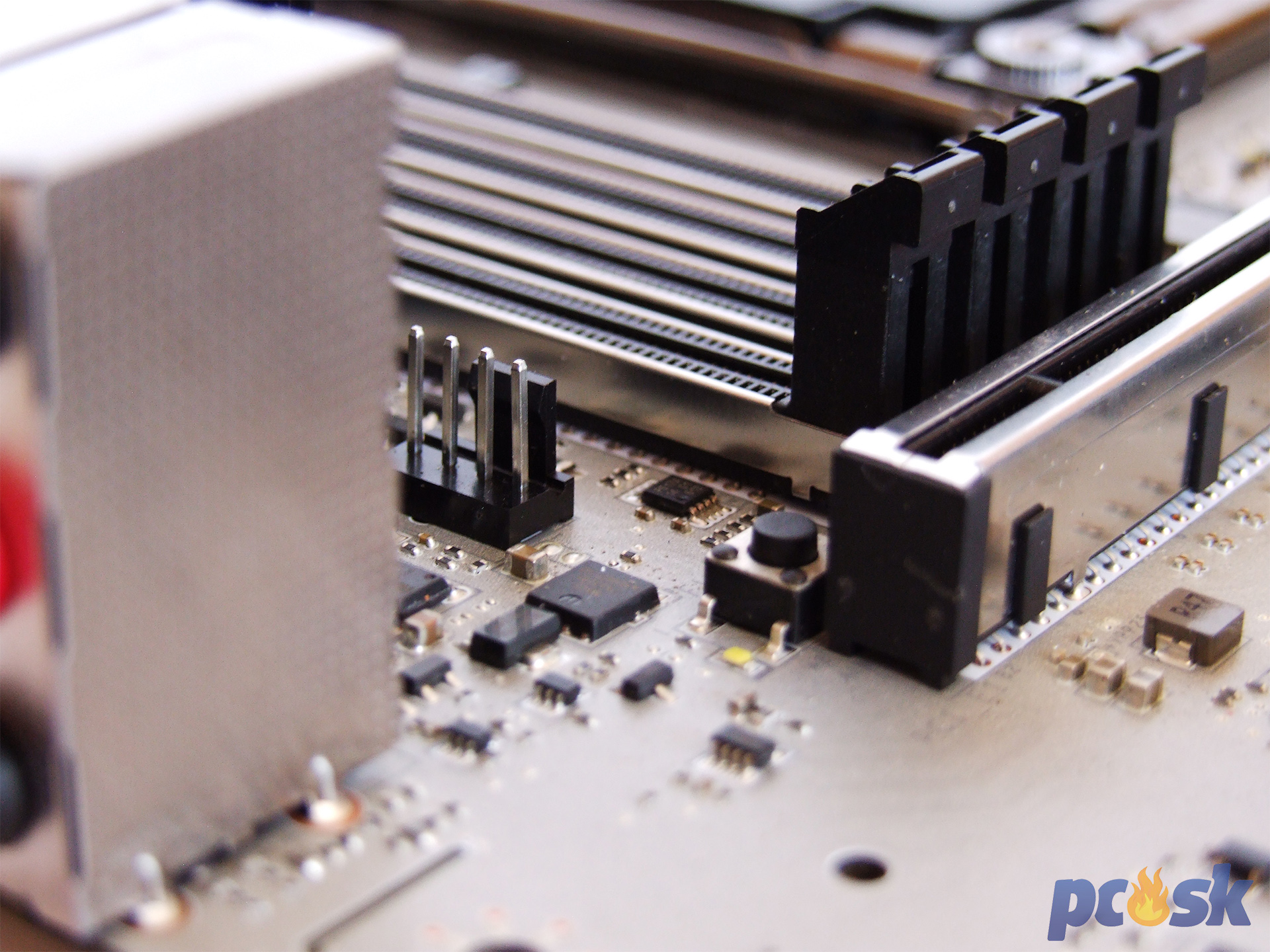

Za prvým PCIe slotom sa ukrýva malé tlačidlo, ktorým je možné z vyhradeného USB portu na zadnom paneli aktualizovať BIOS bez použitia RAM či procesora.

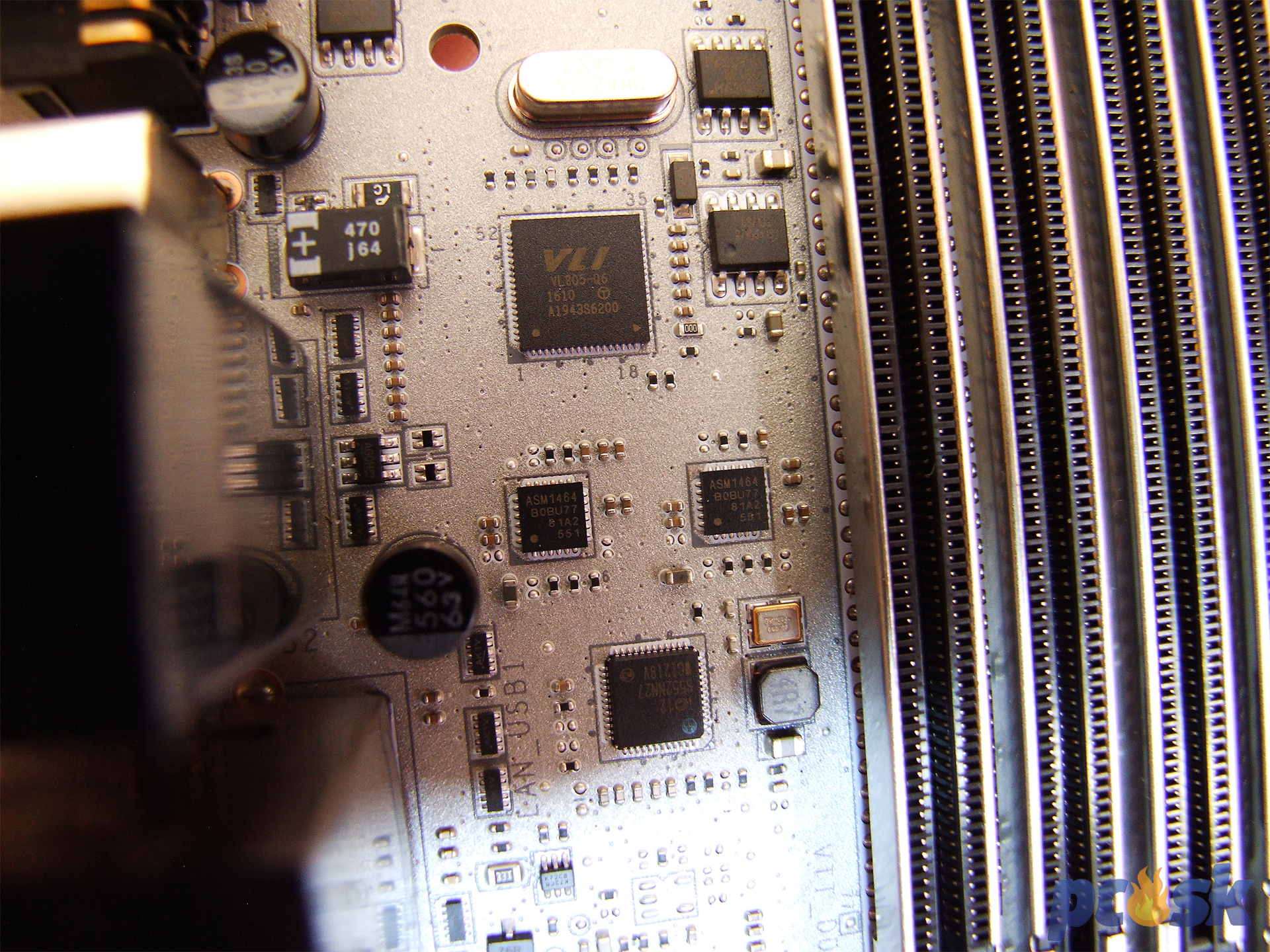

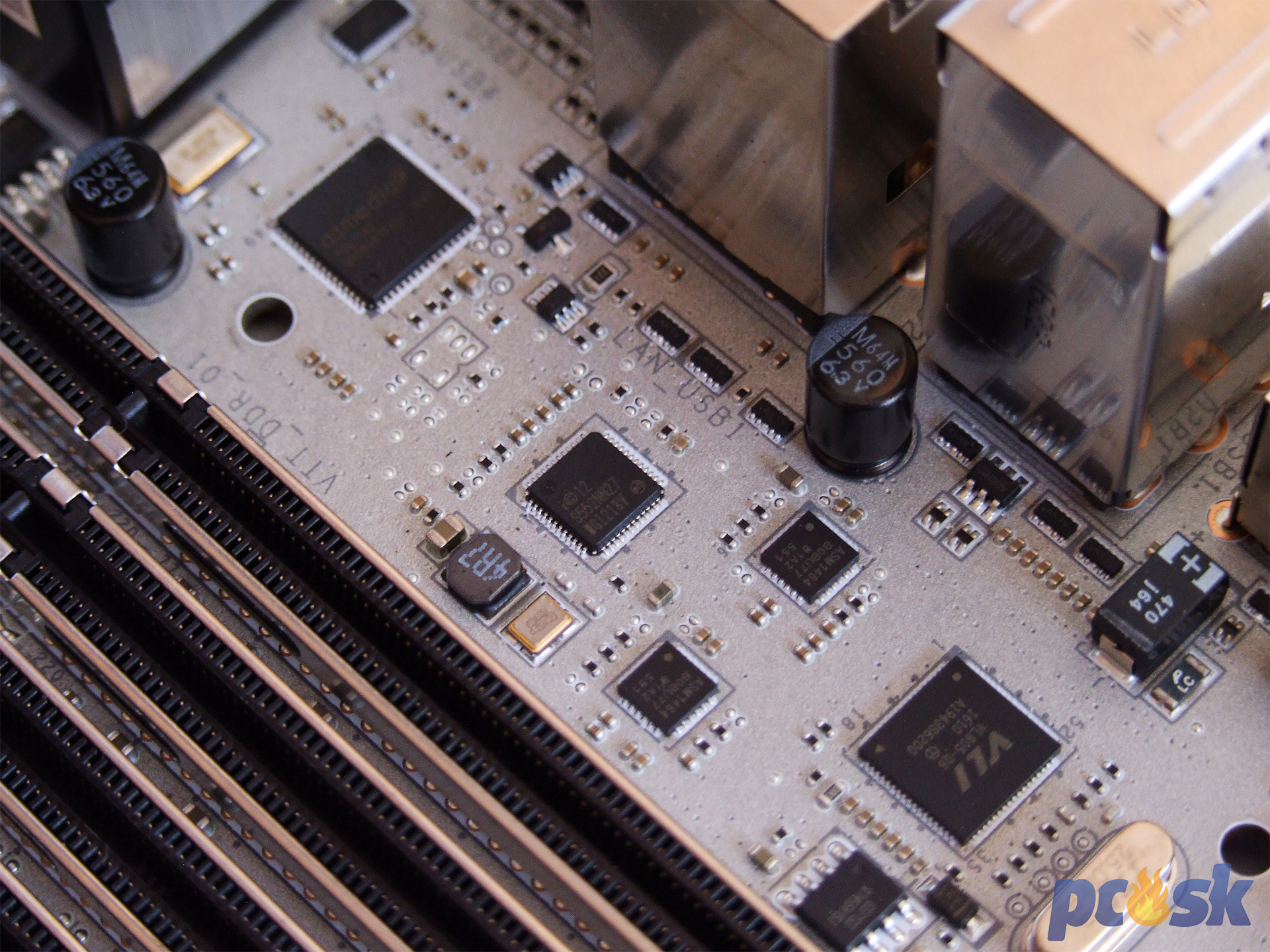

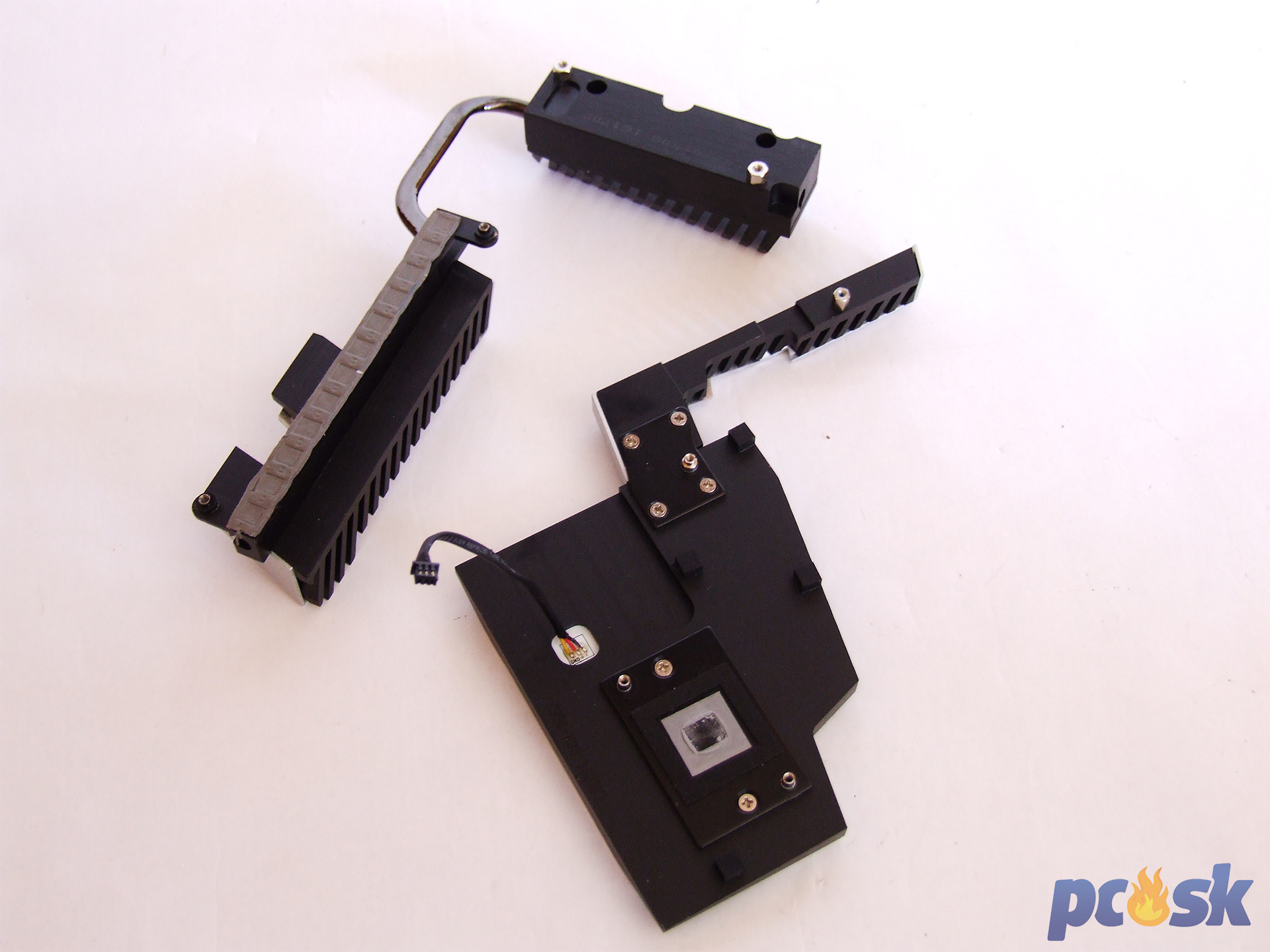

Pod pasívom a krytom sa ukrýva VIA VL805 radič pre USB 3.1 porty, sieťový Intel radič I218-V a ASMedia ASM1141 pre USB 3.1 porty.

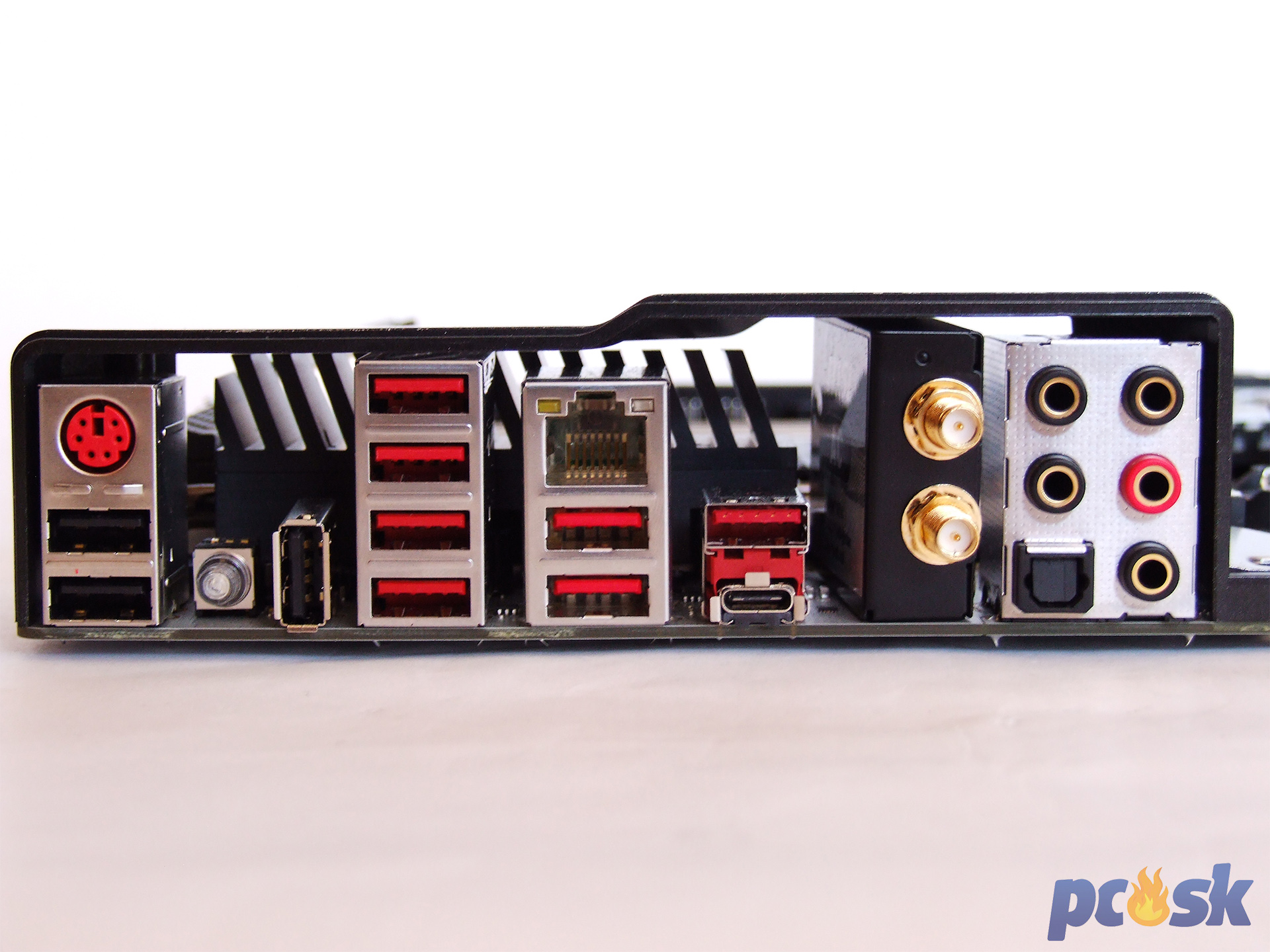

Zadný panel ponúkne archaický kombinovaný PS/2 slot pre myš či klávesnicu, ktorý MSI nazýva ako Gaming port. Mal by poskytnúť rýchlejšie odozvy, jemnejšie nastavenia citlivosti myšky, makrá, 10x dlhšiu životnosť a ochranu proti oxidácii pridaním zlata do konektora. Pod ním sú 2 obyčajné USB 2.0 porty a vedľa nich tlačidlo pre vymazanie CMOS. Ďalej je tu vertikálne orientovaný USB 2.0 port vyhradený pre Easy BIOS Recovery s príslušným tlačidlom, o ktorom bola reč o odstavec vyššie. Nasledujú 4 USB 3.1 Gen 1 porty, ktoré ovláda radič VIA VL805. Ďalej je tu gigabitový RJ-45 port ovládaný Intel sieťovým radičom I218-V, pod ním dvojica USB 3.1 Gen 1 portov z X99 čipsetu. Vedľa nich je USB 3.1 Gen 1 typ A, ktorý patrí radiču ASM 1142 rovnako ako USB 3.1 Gen 2 typ C pod ním. Nasleduje Wi-Fi/Bluetooth modul s výstupom pre dvojicu antén a podporu Wi-Fi 802.11 a/b/g/n/ac v 2,4GHz a 5GHz pásme s rýchlosťou do 867Mbps. Bluetooth je podporovaný do verzie 4.2. Nakoniec tu máme ešte audio panel s pozlátenými jack portami a optickým S/PDIF.
