Noctua NH-U9S - overená kvalitka v malom balení z Rakúska



Noctua NH-U9S je v krátkom časovom rozmedzí ďalším chladičom od spoločnosti Noctua, ktorý sa dnes podrobí testu. Tento kúsok bol uvedený spoločne s menším NH-D9L a rovnako ako on, aj NH-U9S patrí do malých skriniek s mini-ITX základnou doskou. Väčšie rozmery a väčší počet heatpipes však umožňujú predpokladať, že by sa chladič nemusel báť ani použitia v kombinácii s horúcejšími zostavami.





NH-U9S má s NH-D9L mnohé spoločné črty. Odhliadnuc od rozdielnej konštrukcie, sú oba chladiče určené do rovnakého segmentu, sľubujú, že nebudú zasahovať nad DIMM a PCIe sloty, používajú rovnaký ventilátor a majú podobnú cenovku. Tá v prípade dnes testovaného modelu začína na úrovni 57€, čo je iba o 5€ viac ako u NH-D9L.



V balení žiadne rozdiely a výkyvy od zaužívaného štandardu nečakajte. Vo vnútri neveľká krabica ukrýva menšiu škatuľku s precízne uloženým príslušenstvom a montážnou sadou SecuFirm2.







Rovnako ako pri väčšine svojich chladičov aj tu Noctua prihodila zákazníkom okrem súčiastok potrebných pre montáž aj teplovodivú pastu NT-H1, skrutkovač či pár montážnych spôn pre ventilátory, nakoľko pasív je pripravený pre push/pull konfiguráciu. Pre regulovanie poslúži LNA redukcia a niekoho možno poteší aj kovová nálepka so sovou reprezentujúcou logo Noctua.







Pod príslušenstvom je v kartónovom obale dôkladne uložený samotný heatsink s už osadeným ventilátorom NF-A9. Ak budú ľahostajní kuriéri s balením hrubšie zaobchádzať, nemalo by sa chladiču nič stať. Ako tomu už pri niektorých chladičoch Noctua býva, aj v tomto prípade je zabezpečená kompatibilita prakticky so všetkými socketmi pomocou NM-I3 montážnej sady, ktorú si však od Noctua musíte vypýtať. Aj bez nej však chladič osadíte na všetky moderné patice.

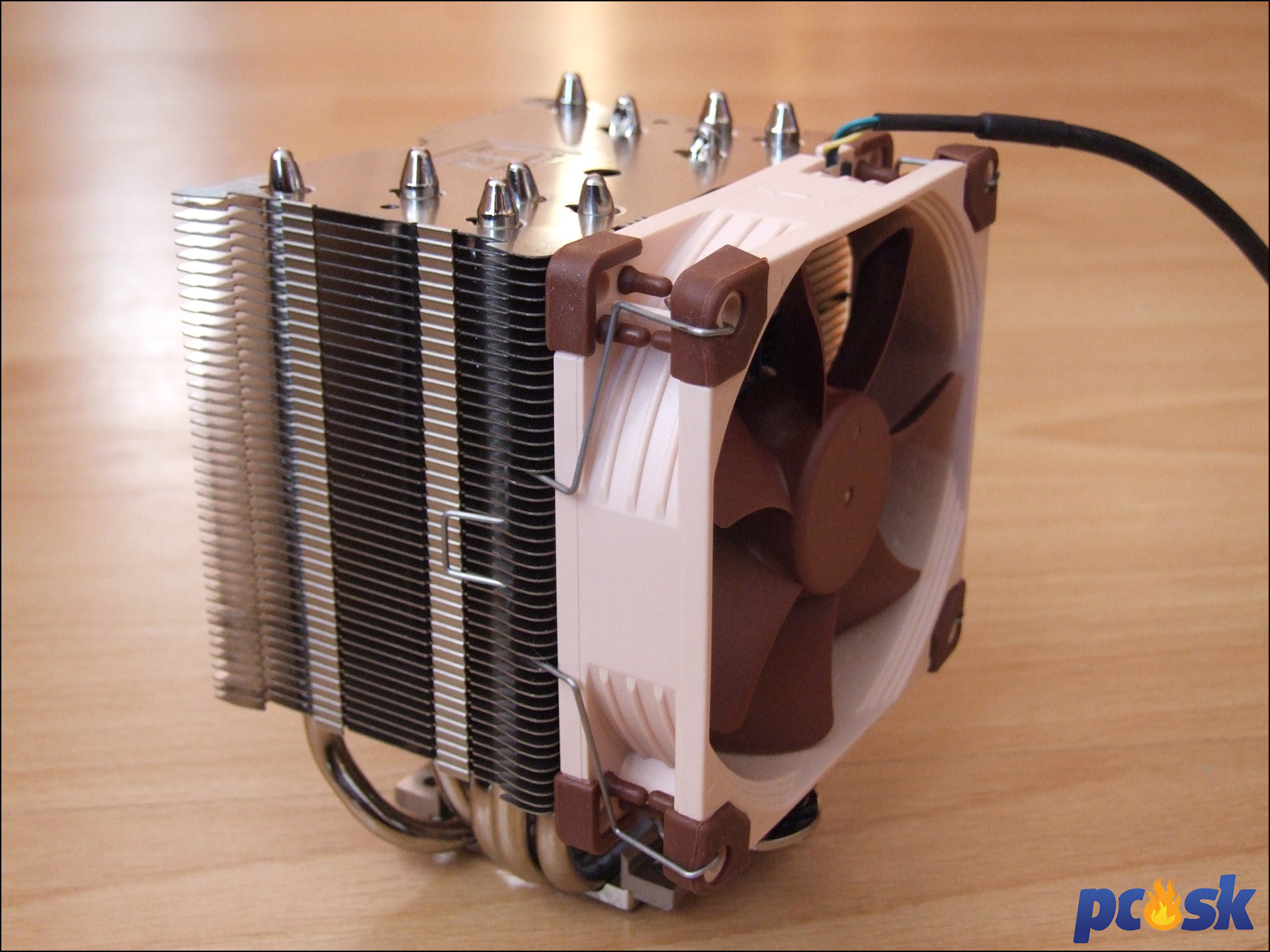

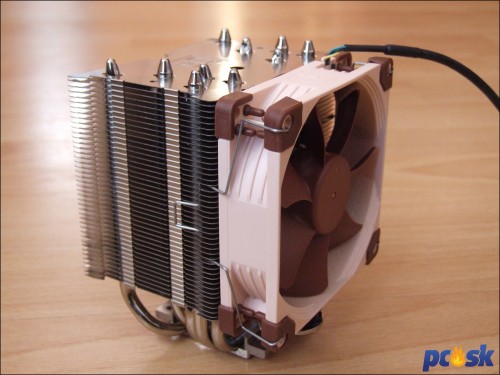

Konštrukcia chladiča je tvorená jednou vežou so šírkou 95mm, ktorá spolieha na asymetrický tvar (pasív je vyosený vzhľadom na polohu heatpipes) vďaka čomu chladič aj s osadeným ventilátorom nebude zasahovať nad sloty pre operačné pamäte. Bez osadeného ventilátora je pasív hrubý iba 68mm, po osadení ventilátorom vzrastie hrúbka na 97mm.

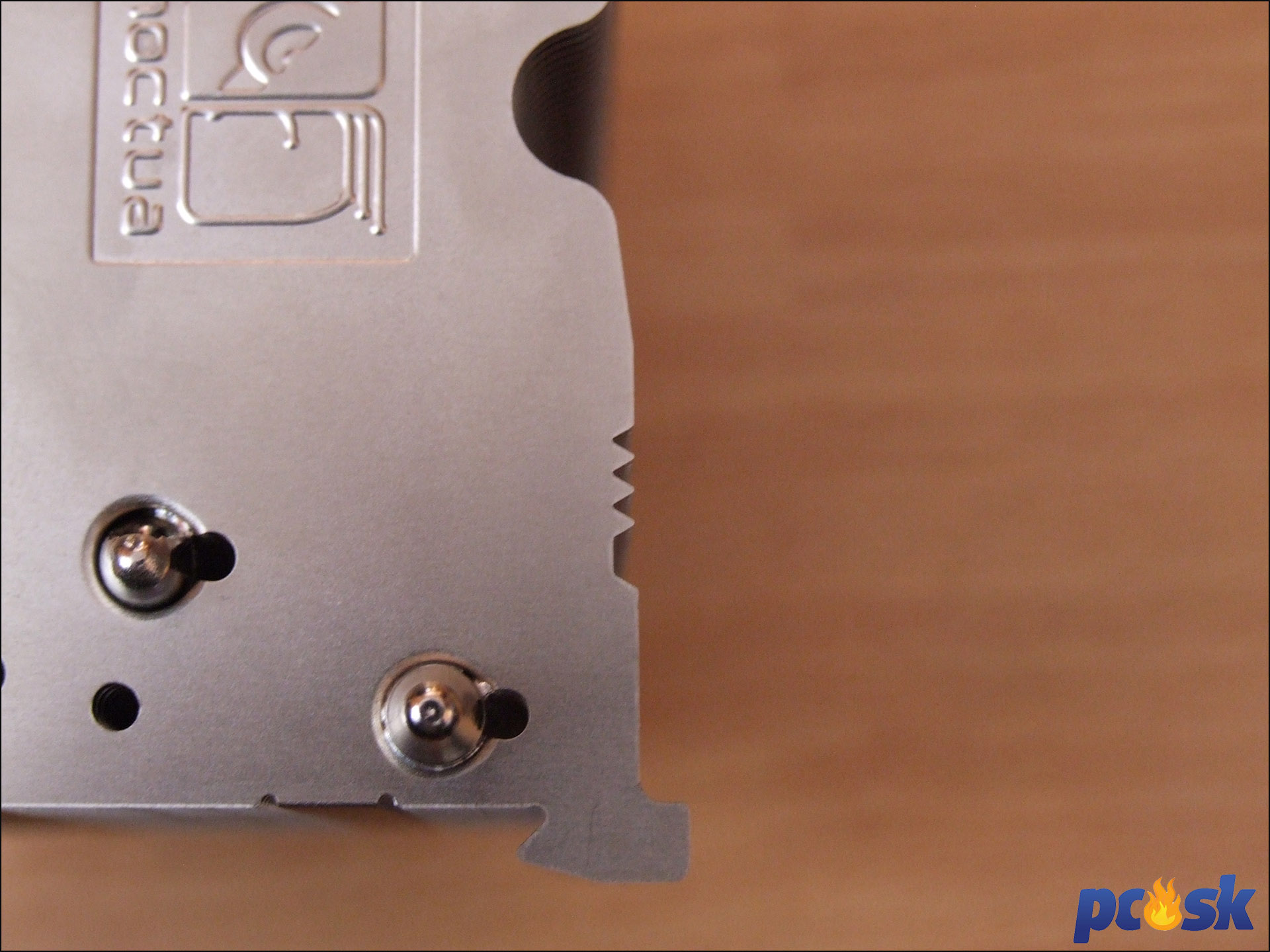

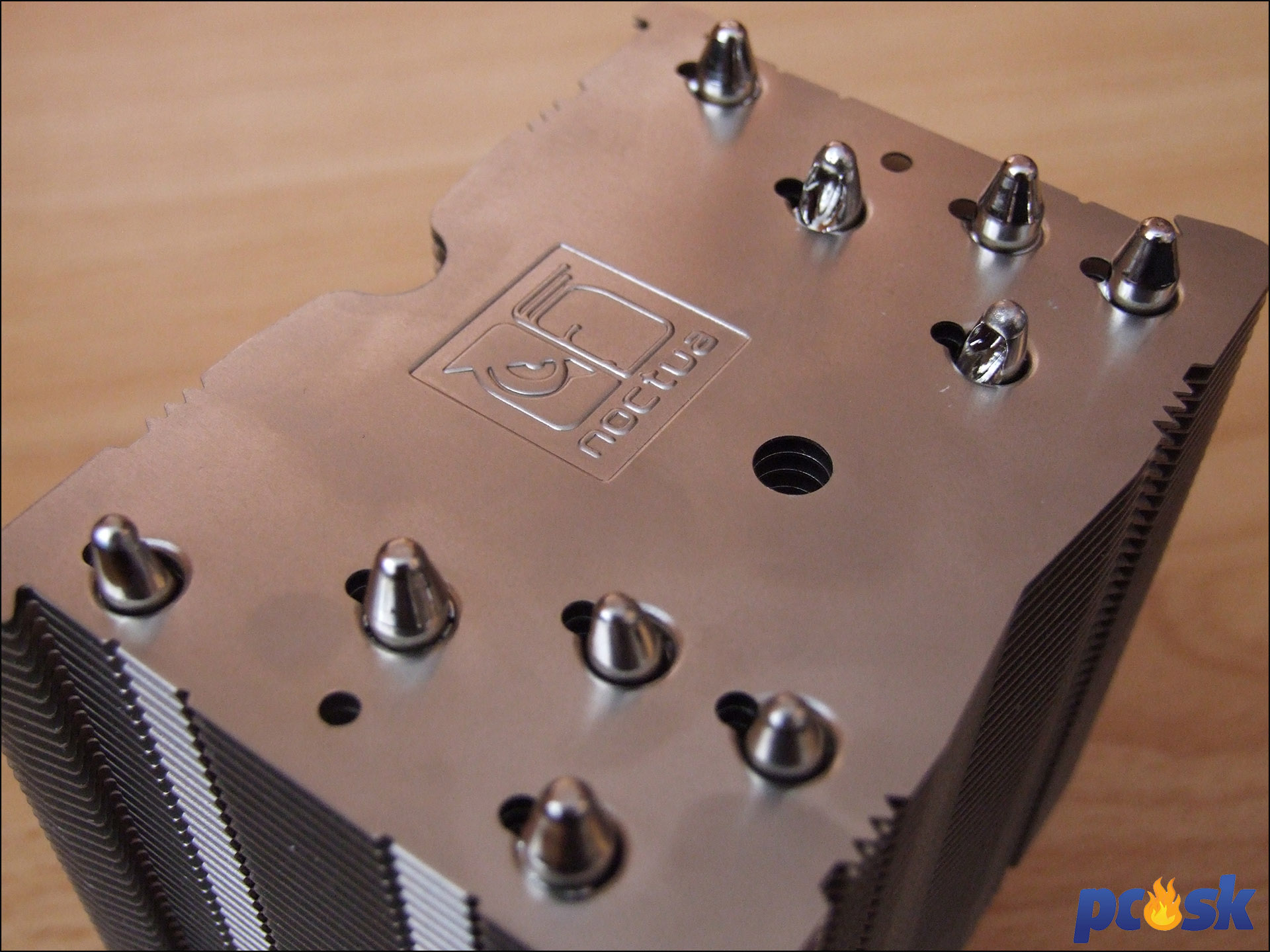

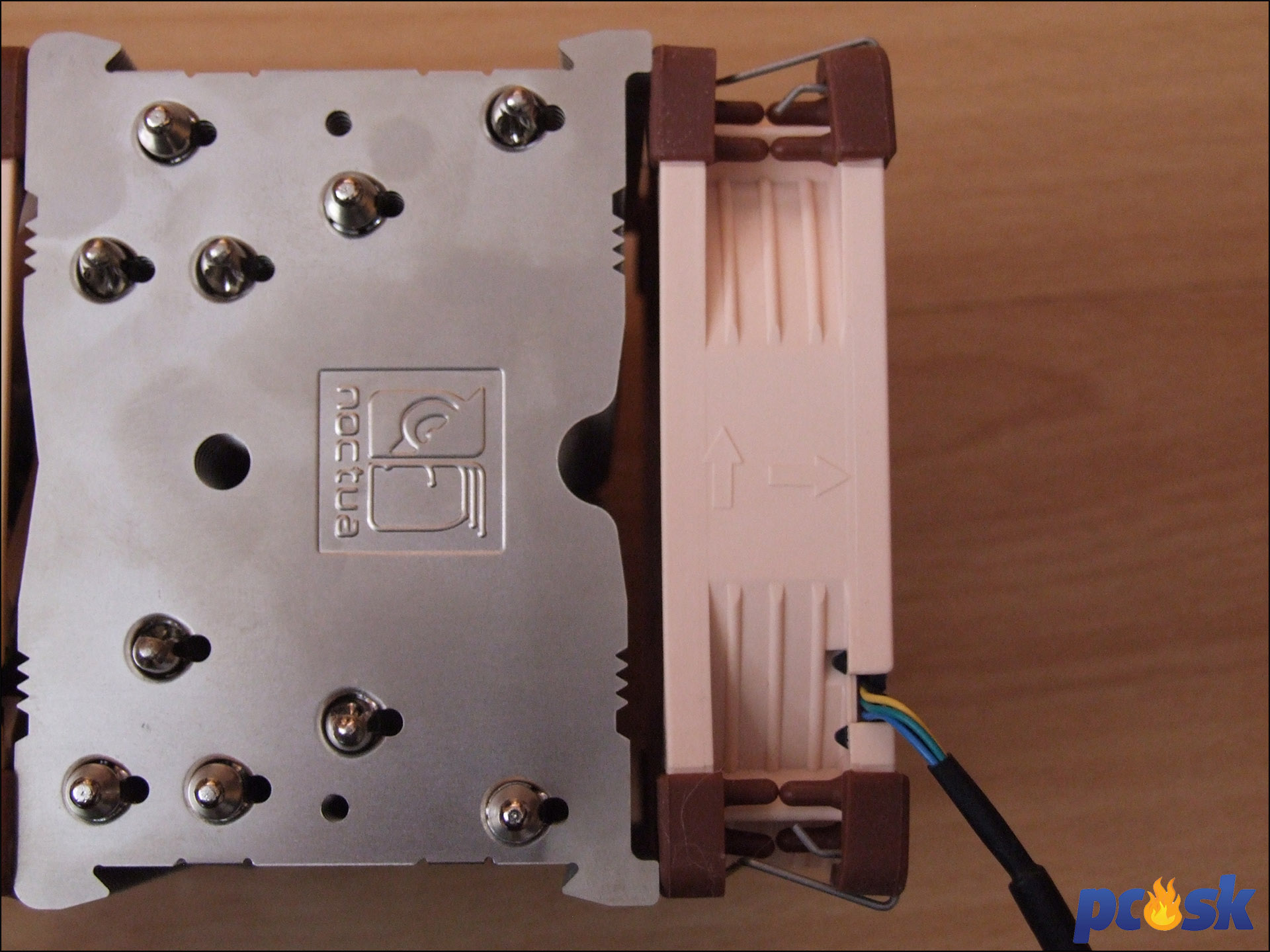

Pri pohľade z vrchu vidieť nerovný profil prednej časti. Rebrá sú na dvoch miestach "zúbkaté" čo by malo znížiť odpor vzduchu. Na zadnej strane je v strede oblúk, ktorý má však čisto prakticky význam a dovoľuje skrutkovačom dotiahnuť skrutky na železných mostíkoch.

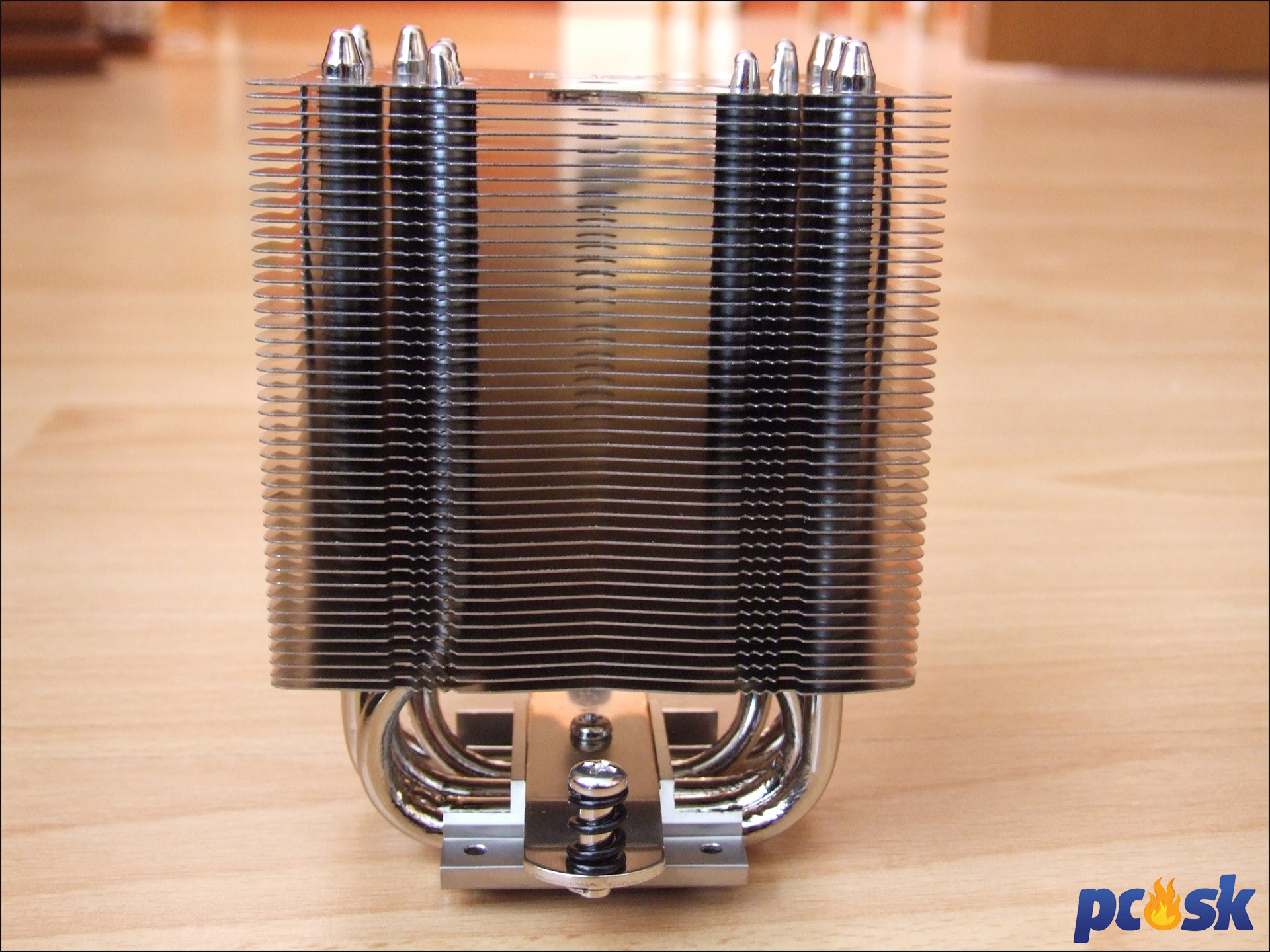

Zaujímavosťou je, že hoci je chladič pripravený pre osadenie dvojicou ventilátorov tak dizajn zadnej časti pasívu nie je rovnaký ako prednej časti. Zatiaľ čo vpredu nenájdeme žiadne výstupky, na zadnej strane sú po krajoch rebier výstupky, na ktoré treba ventilátor položiť.



Heatsink tvorí 43 nahusto poukladaných rebier s poniklovanou povrchovou úpravou. Spojenie medzi rebrami je opäť výborne a nikde sa nič neprehýba. Nikel si našiel miesto aj na pätici 6mm heatpipes, ktorá pretína vežu v tvare U. Celé telo vyzerá jednoducho luxusne a disponuje pevnou konštrukciou.

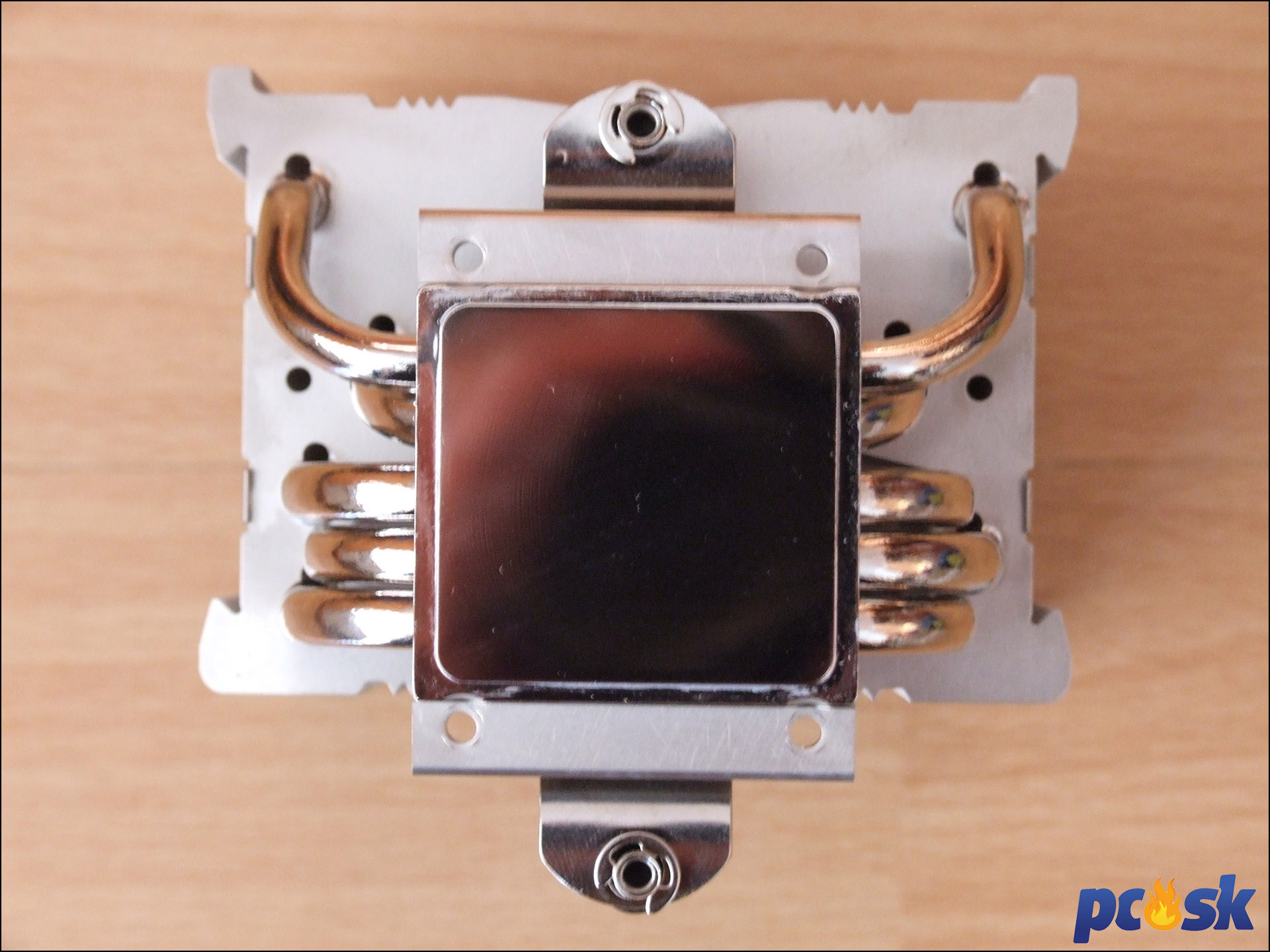

Opracovanie ako pasívu tak i heatpipes je výborné, čo však základňa? Nie, žiadne sklamanie nenastáva. Poniklovaná základňa síce nie je matná no ani celkom lesklá a vidieť na nej jemné stopy po pohybe frézy. Tie sú však aj na iných chladičoch Noctua ako napríklad na top modeli NH-D15 a ťažko ich považovať za chybu či iný nedostatok znižujúci výkon.

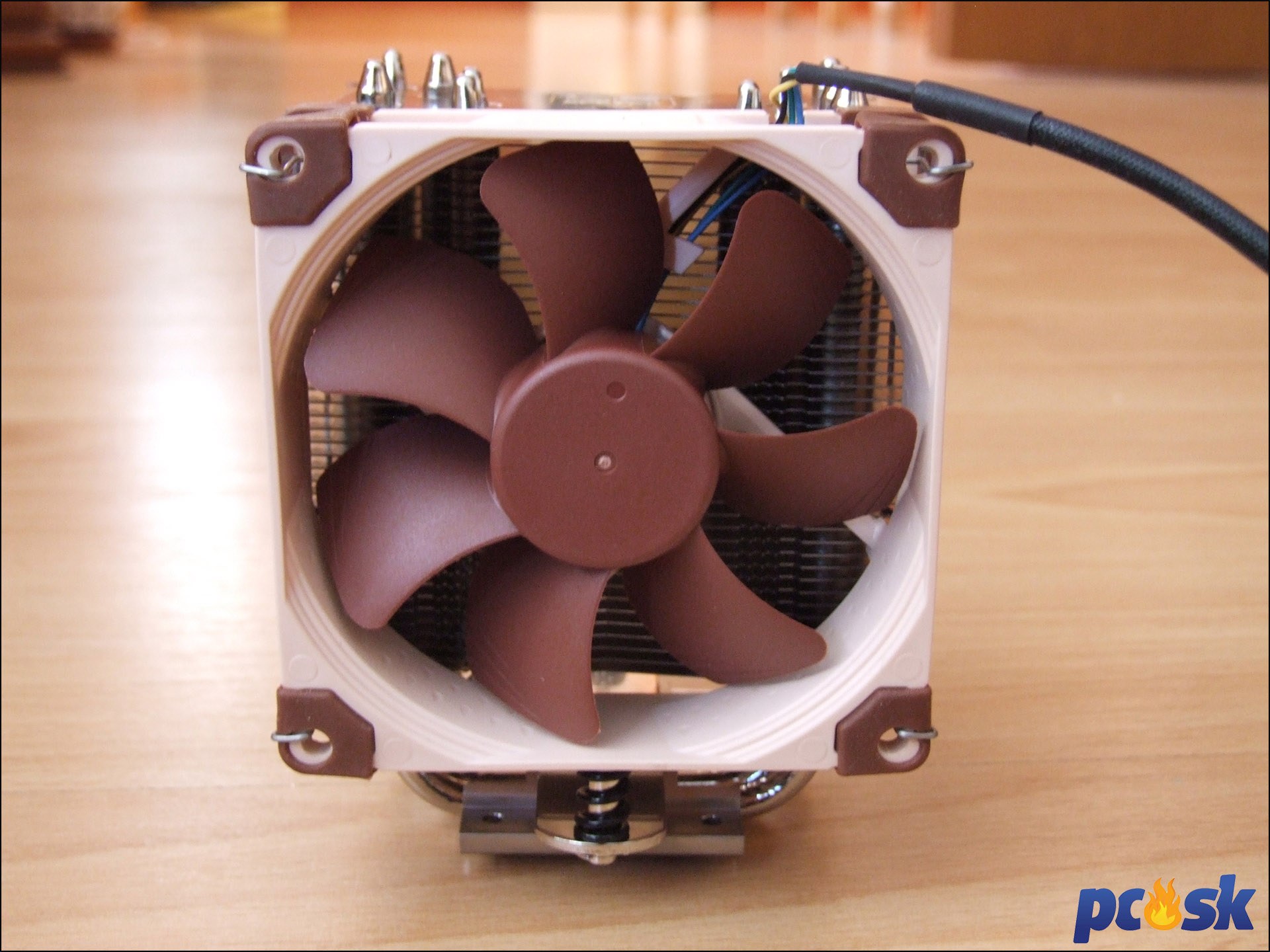

Pribaleným ventilátorom je kvalitný model NF-A9 s priemerom 92mm a 7 lopatkami. Tie sa točia na kvalitných SSO2 ložiskách vďaka čomu je stredná doba medzi poruchami až viac ako 150 000 hodín. Ventilátor využíva 4pin konektor a je mu možné meniť otáčky prostredníctvom PWM. Otáčanie lopatiek je však možné obmedziť aj s dodávanou LNA redukciou, ktorá zníži strop pre otáčky z 2000RPM na 1550RPM. Minimum je vždy nepočuteľných 400RPM. Vzhľadom na rovnaký ventilátor ako u NH-D9L aj tu mu vytknem kratšiu dĺžku kábla, ktorý má 20cm a do vzdialenejší systémových konektorov na doske nemusí dočiahnuť. V prípade, že budete chcieť využitie zapojenie dvojice ventilátorov musíte si druhý dokúpiť, pričom samostatne sa tento NF-A9 predáva asi od 16€.

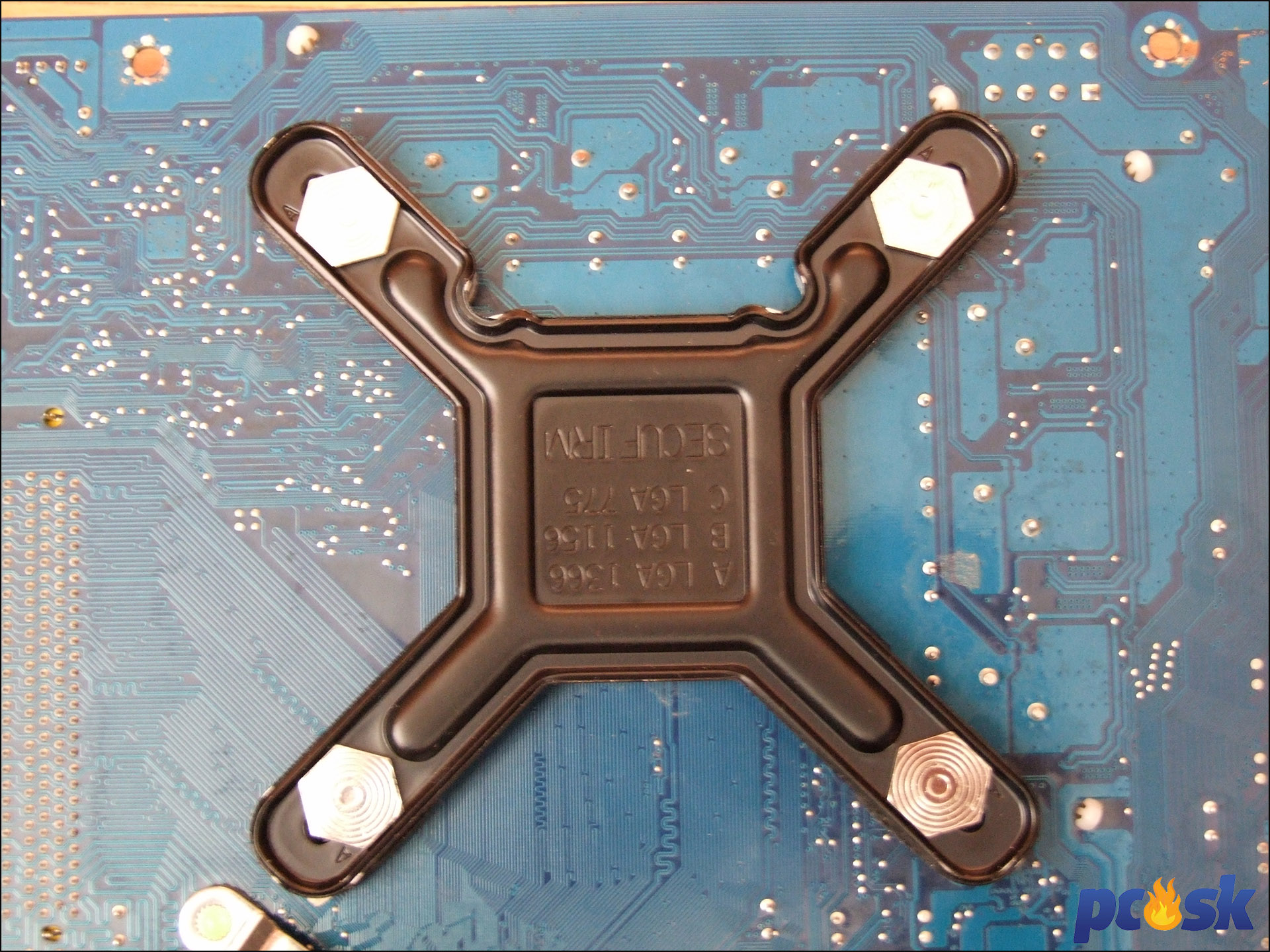

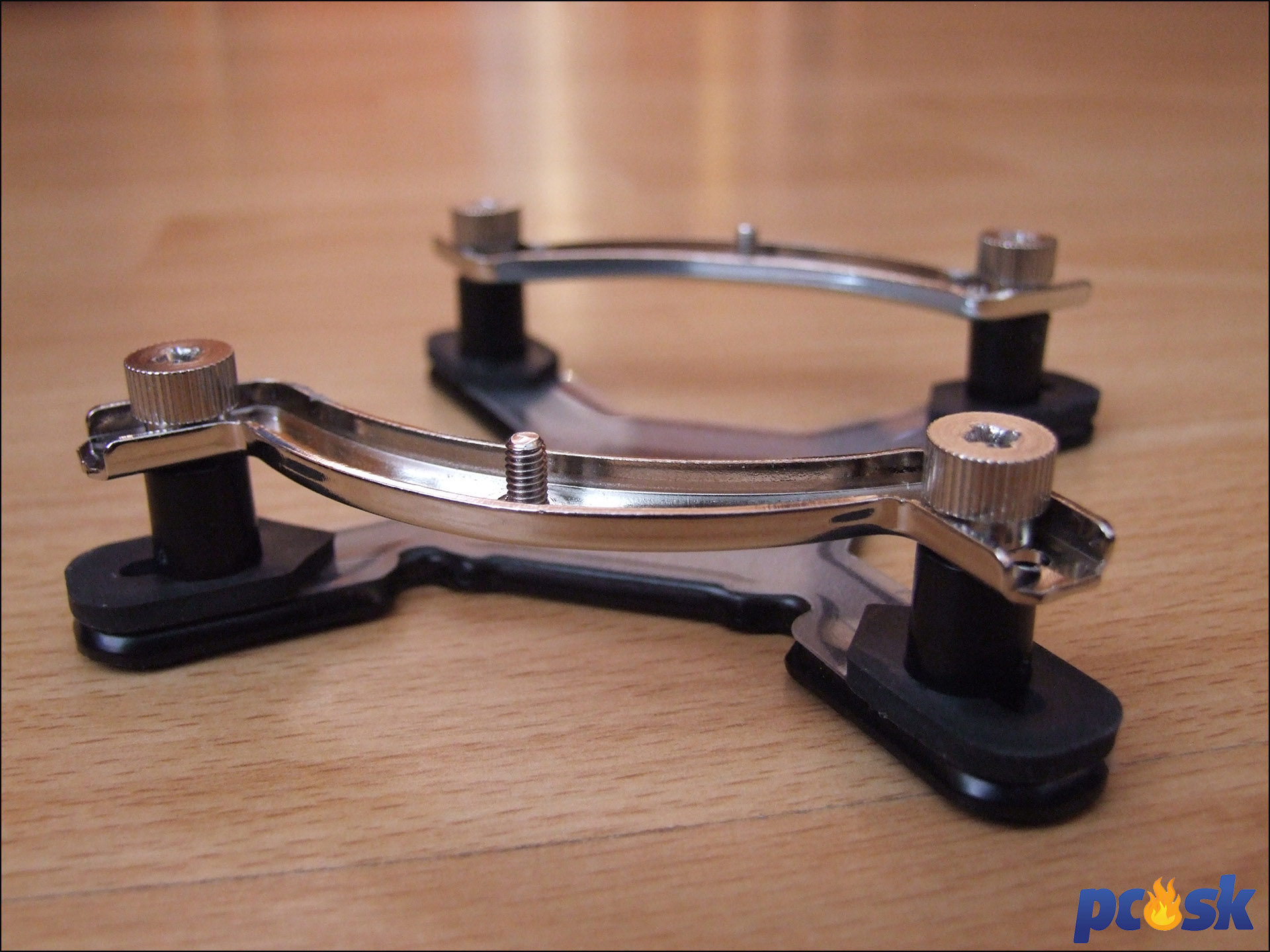

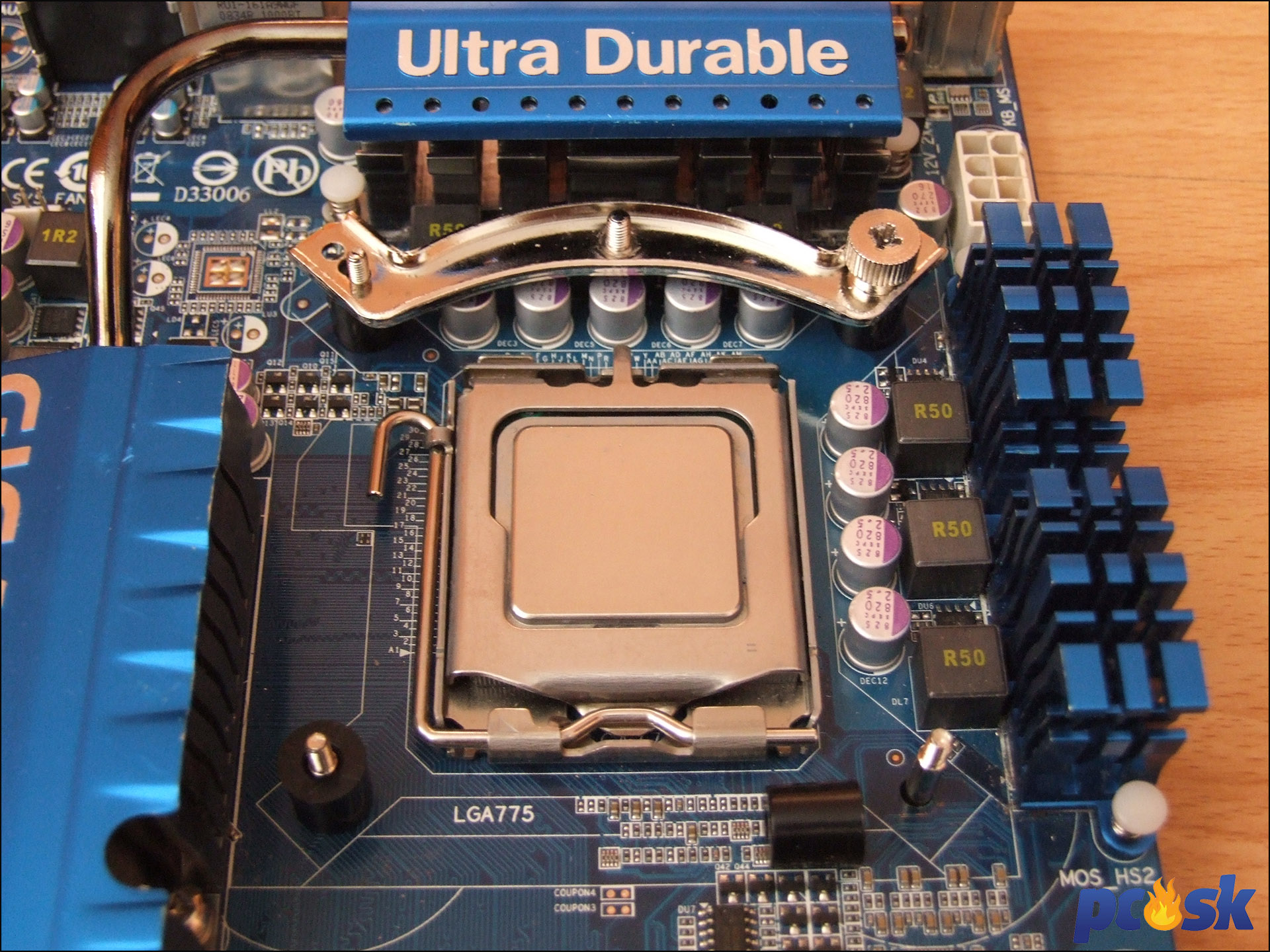

Vyberám montážnu sadu (v mojom prípade NM-I3) a ide sa montovať. Vhod príde aj jednoduchý no účelný skrutkovač v tvare L, ktorý Noctua pribaľuje. Montážny systém SecuFirm 2 patrí k tomu najlepšiemu čo na poli vzduchových chladení môžete nájsť. Pevným kovovým backplate prestrčíte skrutky do správnych otvorov a následne to celé priložíte k doske. Nasadíte dištančné valčeky, položíte kovové mostíky podľa požadovanej orientácie chladiča a s pomocou oného skrutkovača poriadne dotiahnete.

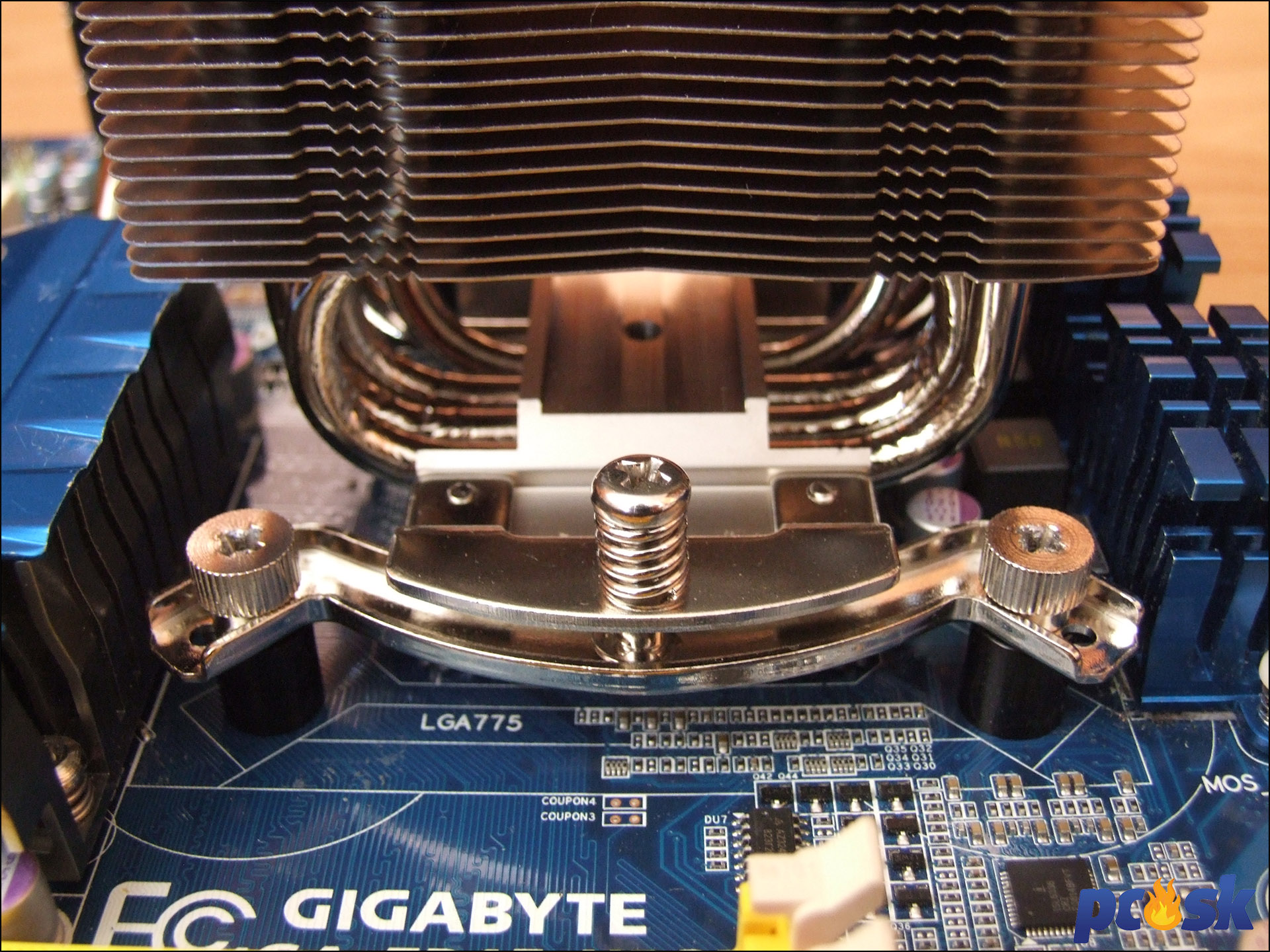

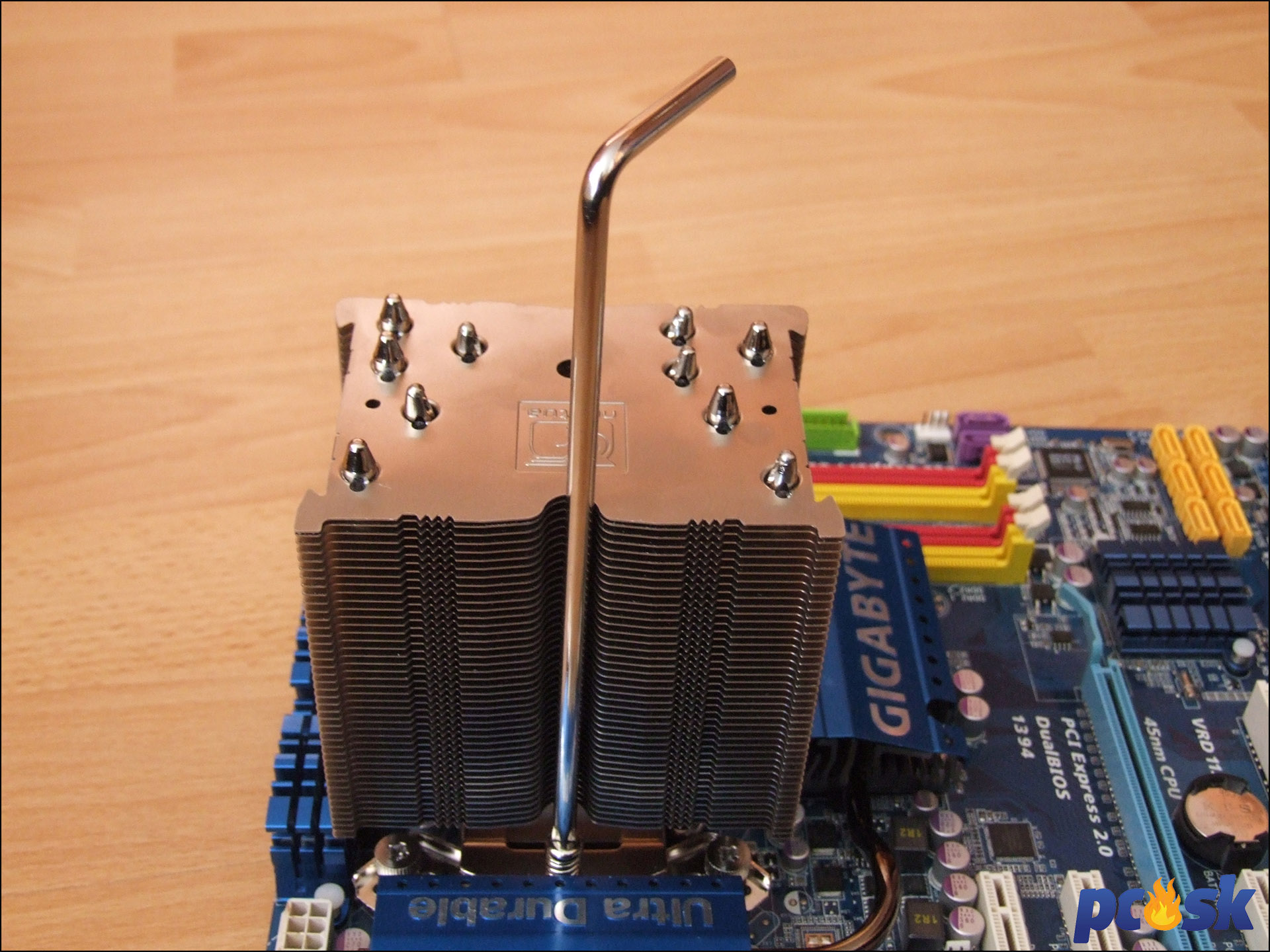

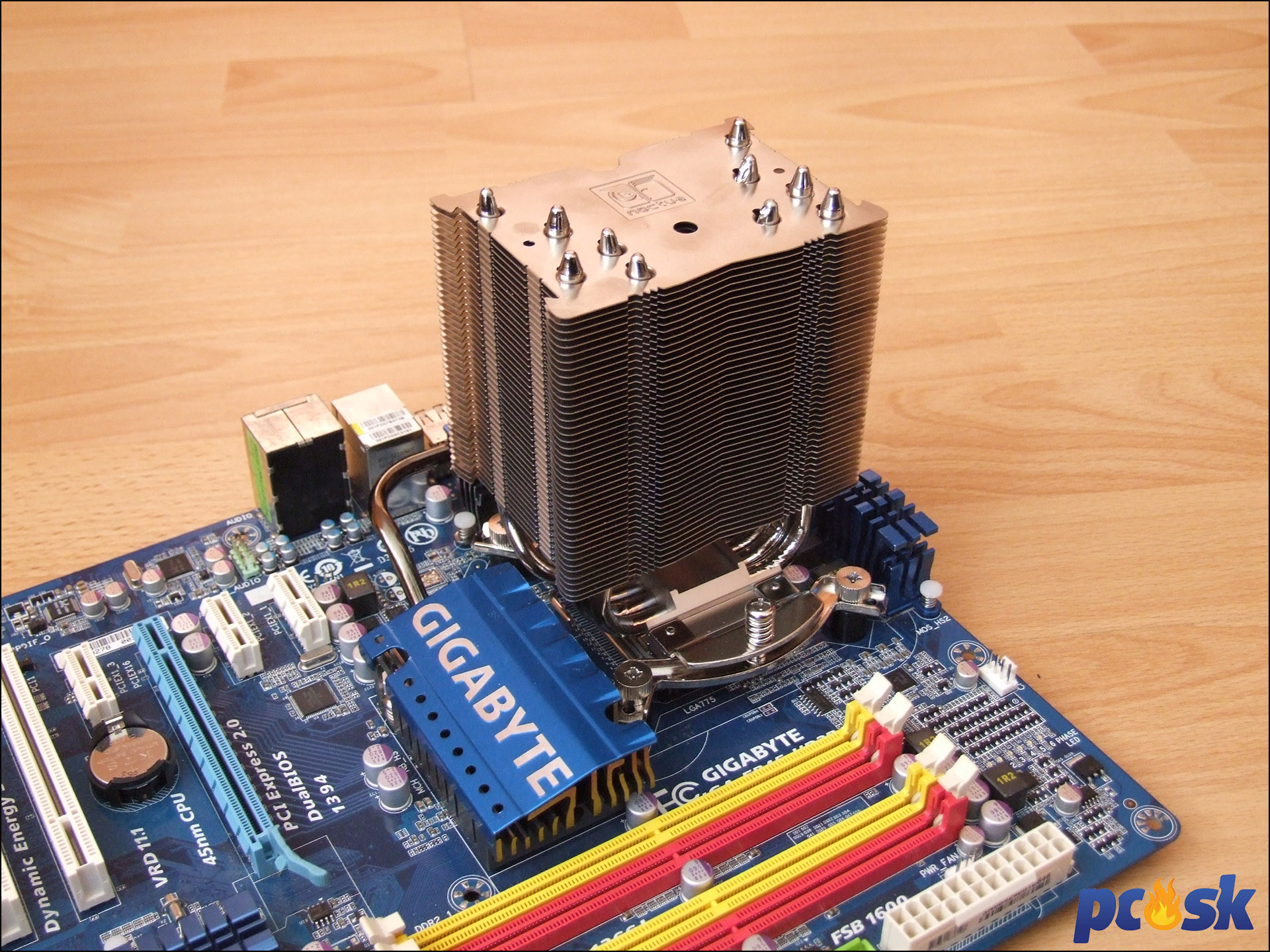

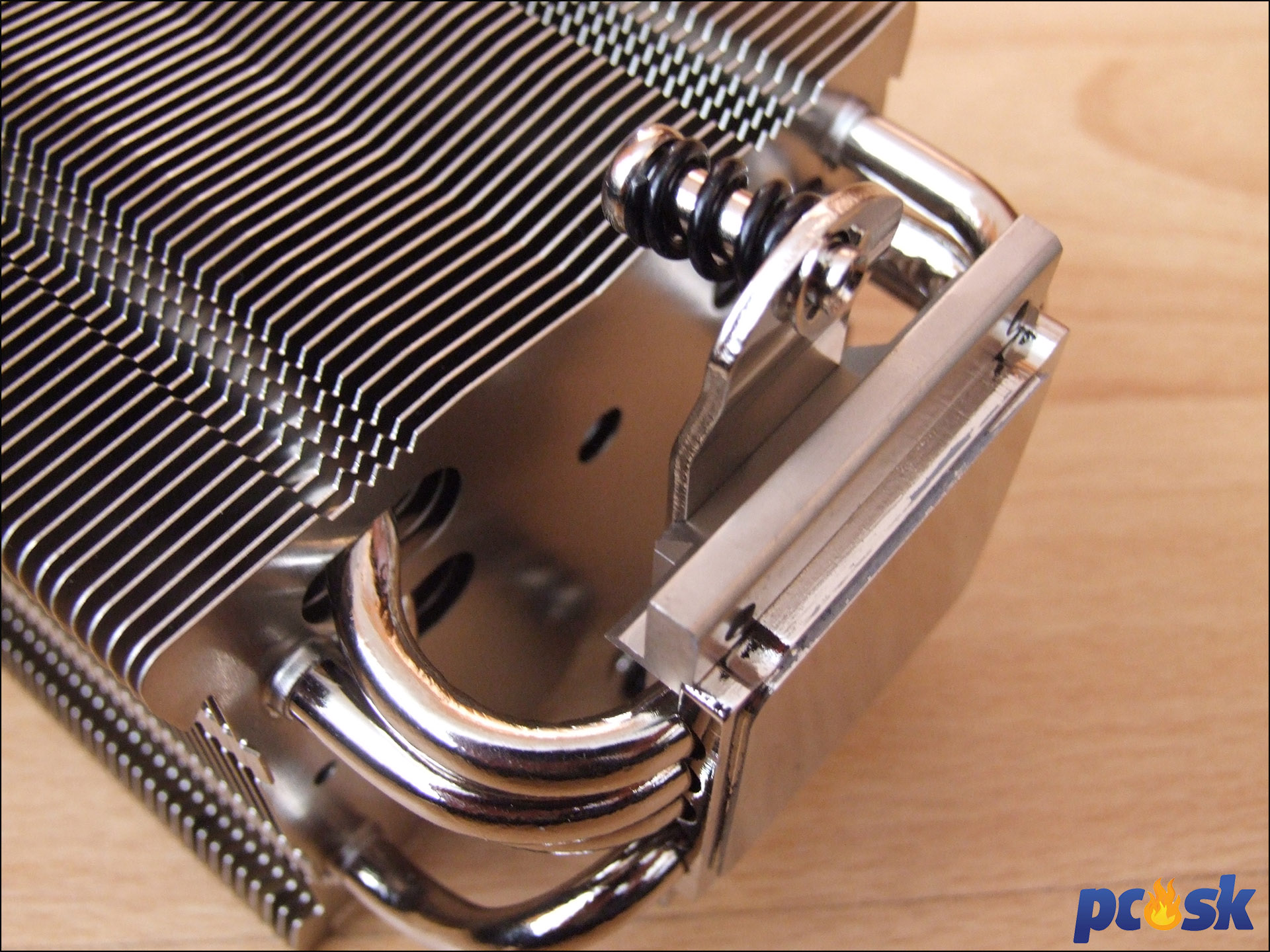

V prípade, že nebudete mať ku základni chladiča pripevnenú železnú sponu, musíte si ju pripevniť sami. Nie je to však nič náročné a pre dotiahnutie poslúži otvor prechádzajúci naprieč celým pasívom. Následne celý chladič priskrutkujte k železným mostíkom na doske. Systém sa postará o dostatočný prítlak základne k IHS.







Poslednou časťou je ventilátor, ktorý sa vďaka systému spôn, ktoré nevypadávajú z rámu ventilátora upevňuje naozaj jednoducho. Gumené podložky pre eliminovanie vibrácií sú už nasadené na rohoch ventilátora.

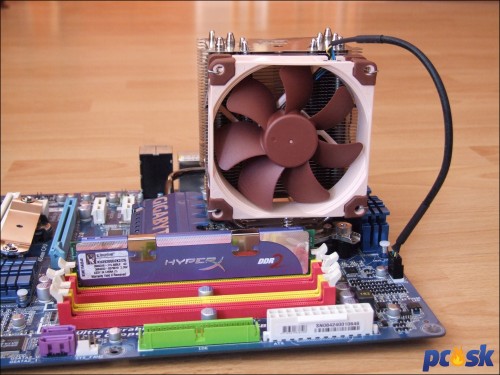

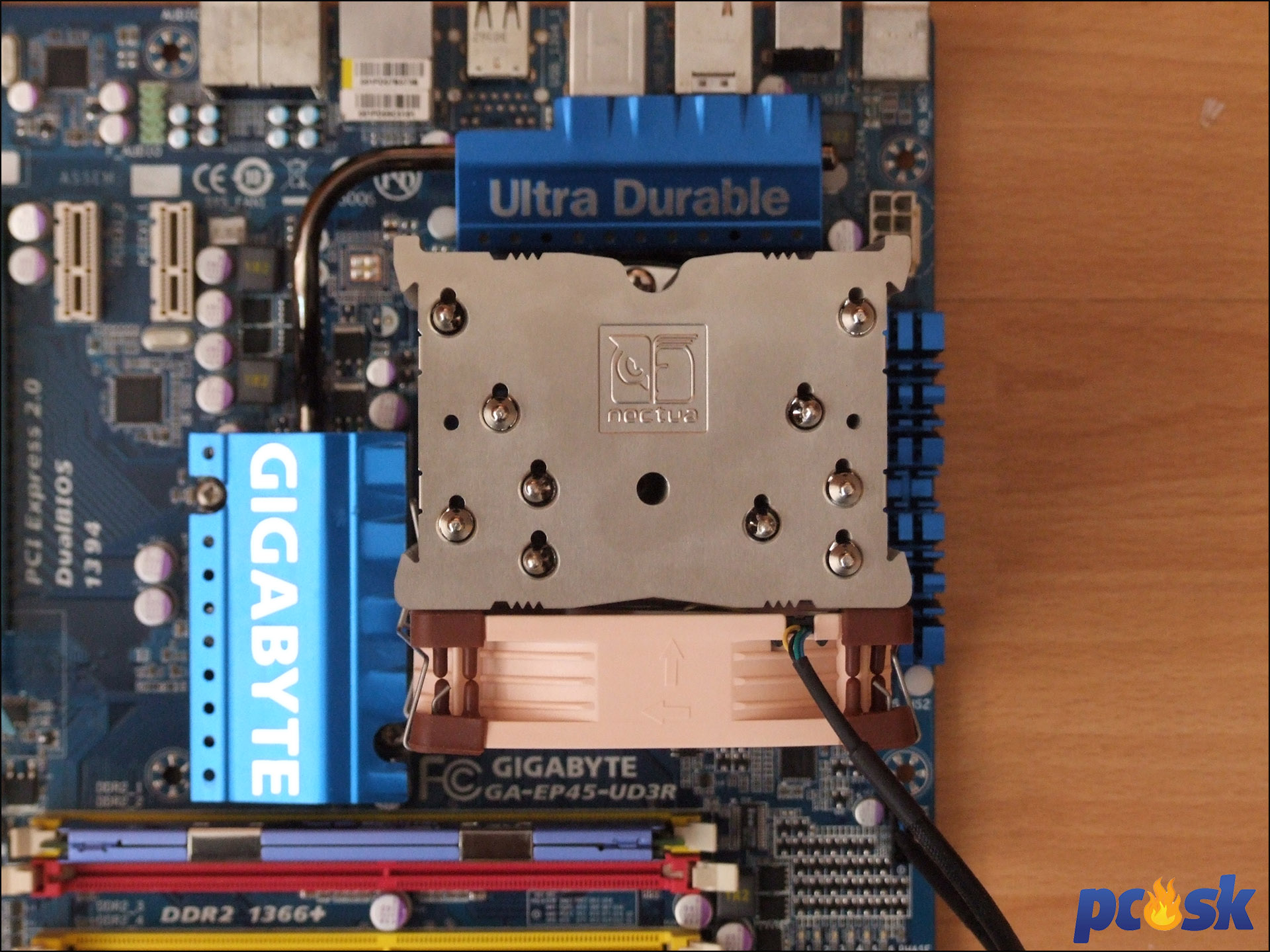

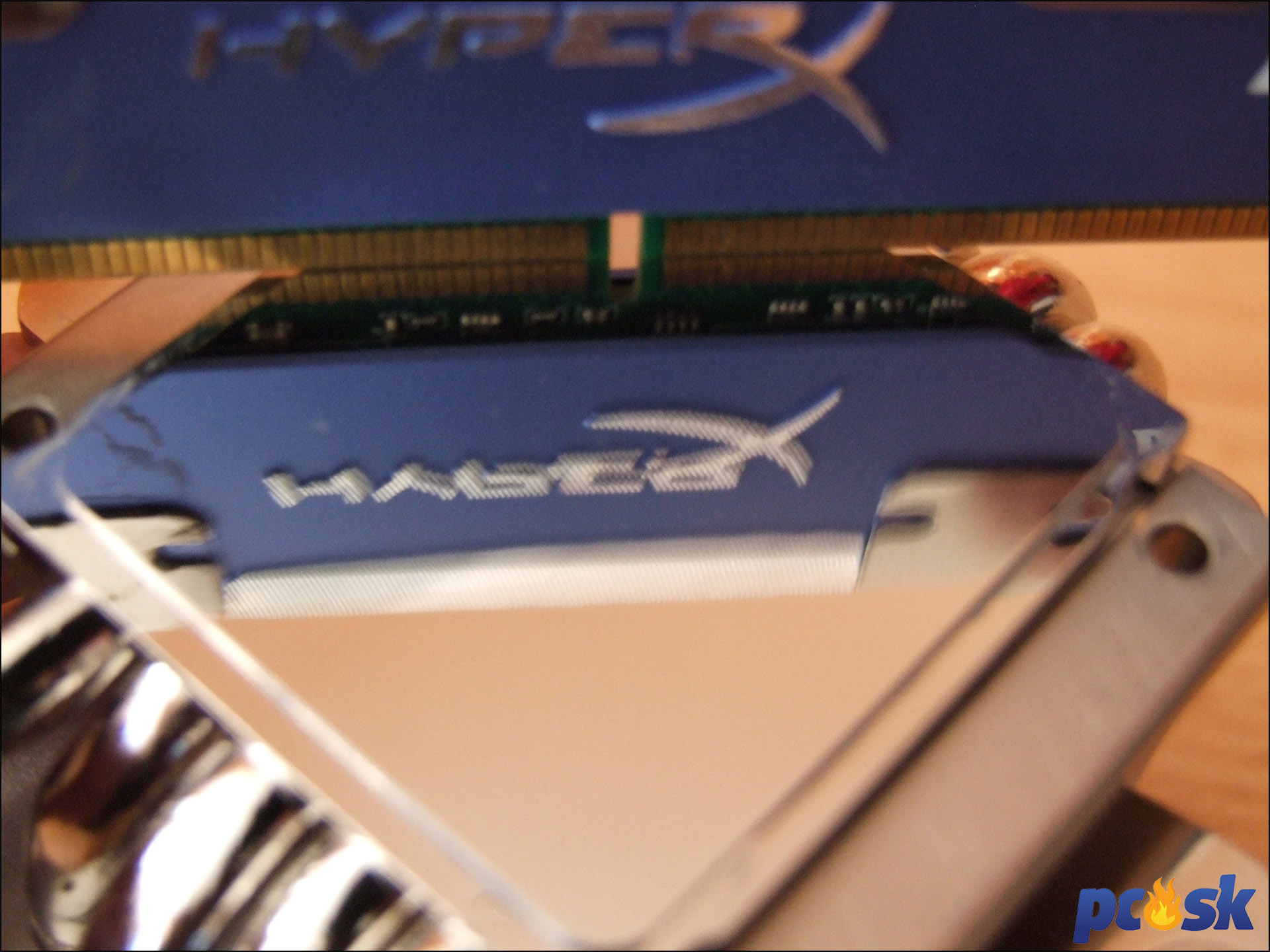

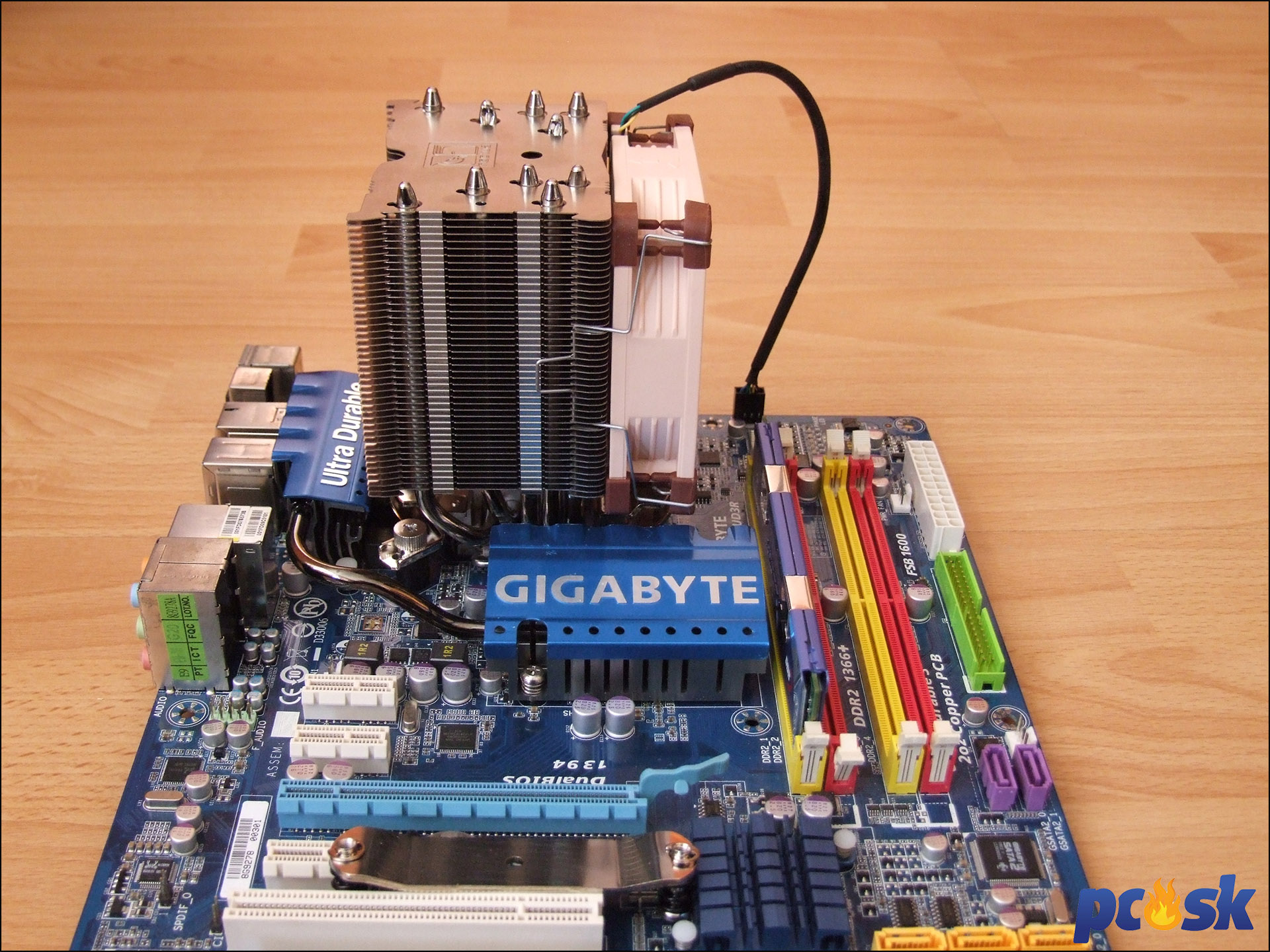

Hotovo. montáž nie je nijak komplikovaná a nezaberie mnoho času. Ako môžete vidieť aj s osadeným ventilátorom chladič nekolidoval s pamäťovými modulmi. Výrobca uvádza výšku chladiča aj s ventilátorom 125mm a tá ani po osadení ventilátora nenarastie. Od zeme po spodný okraj ventilátora ponúkne chladič 25mm miesta.

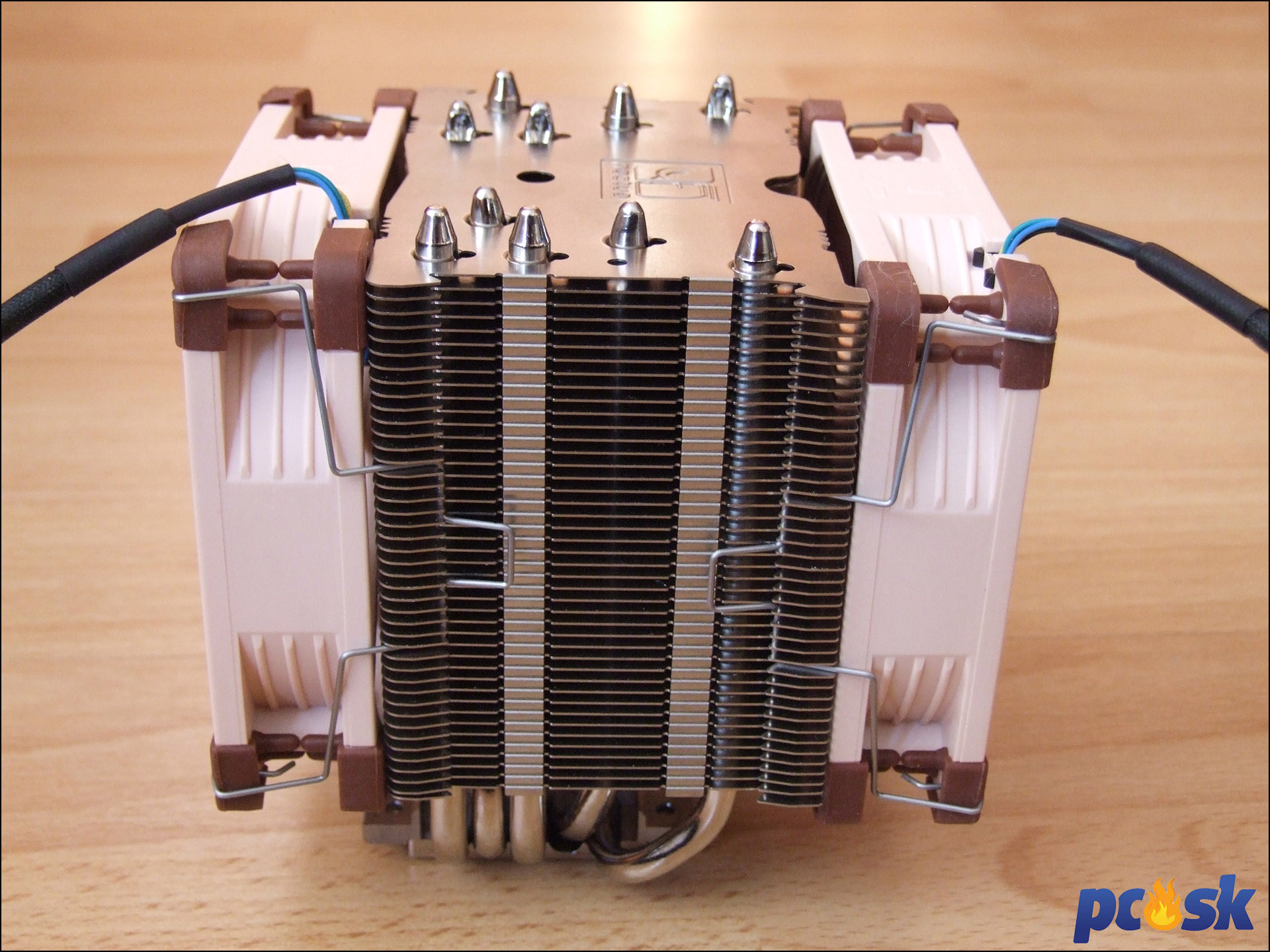

Ak sa rozhodnete namontovať aj druhý ventilátor, budete si ho najprv musieť samozrejme kúpiť. Spony pre neho sú však súčasťou balenia. Jeho montáž je rovnako ľahká ako predného ventilátora s tým rozdielom, že ventilátor musí akoby stáť na dvoch krajných výstupkoch. V prípade, že vám ventilátor skĺzne z jedného z výstupkov bude nakrivo.













































Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 ExtremeEdition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.





Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.



Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.



Na zaťaženie procesora využívame 64bit verziu programu Prime95 (SmallFTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.





Oproti menšiemu dvojvežovému NH-D9L ponúka NH-U9S vyšší výkon. Na maximálnych otáčkach malý ventilátor samozrejme vydáva zvuk, ten je však aerodynamického pôvodu a nevydáva ho motorček. Znížením otáčok mizne aj hluk.







Pridanie druhého ventilátora sa prejaví znížením teplôt približne o 3°C. Nech je ventilátor NF-A9 akokoľvek kvalitný, prevádzkovať chladič s dvojicou týchto krpatých ventilátorov na maximálne otáčky by ste určite nechceli. Rozumná hladina hluku sa dostaví niekde na úrovni 1200RPM.



Ani dnes to pasívne nepôjde. Jedna veža má síce mnoho rebier, tie sú však príliš blízko seba a rýchlo dôjde k prehriatiu vzduchu medzi nimi. Ohriaty vzduch z tesných priestorov nič netlačí von a chladič tak pasívne neuspel.



Prítlak základne k procesoru je výborný, pasta bola po záťaži rozotrená rovnomerne.







Asi sa budem opakovať no verdikt pre NH-U9S je podobný ako bol pri NH-D9L. Opäť máme dočinenia s kvalitným chladičom so špičkovým spracovaním, kvalitným ventilátorom, príjemným príslušenstvom a nadštandardnou 6-ročnou zárukou. V neposlednom rade chladič ponúkne aj zaujímavý výkon vzhľadom na malé rozmery. Výkon je až prekvapujúci a výrazne lepší ako v prípade menšieho brata NH-D9L a v kategórii 9cm chladičov budete podobný výkon hladať márne. Kompatibilita so všetkými socketmi (s NM-I3) a bezproblémová montáž sú typickou črtou Noctua chladičov.





To všetko je však opäť vykúpené vyššou cenou, ktorá je v tomto prípade stanovená na minimálne 57€. Na takto malý kus železa je to pre väčšinu zákazníkov zrejme priveľa, no svoje kvality chladič nesporne má. Skôr ako cenu by som znovu vytkol kratšiu dĺžku kábla, ktorá však nepredstavuje žiadny fatálny problém.
