Alpenföhn Brocken ECO - Dizajn, spracovanie

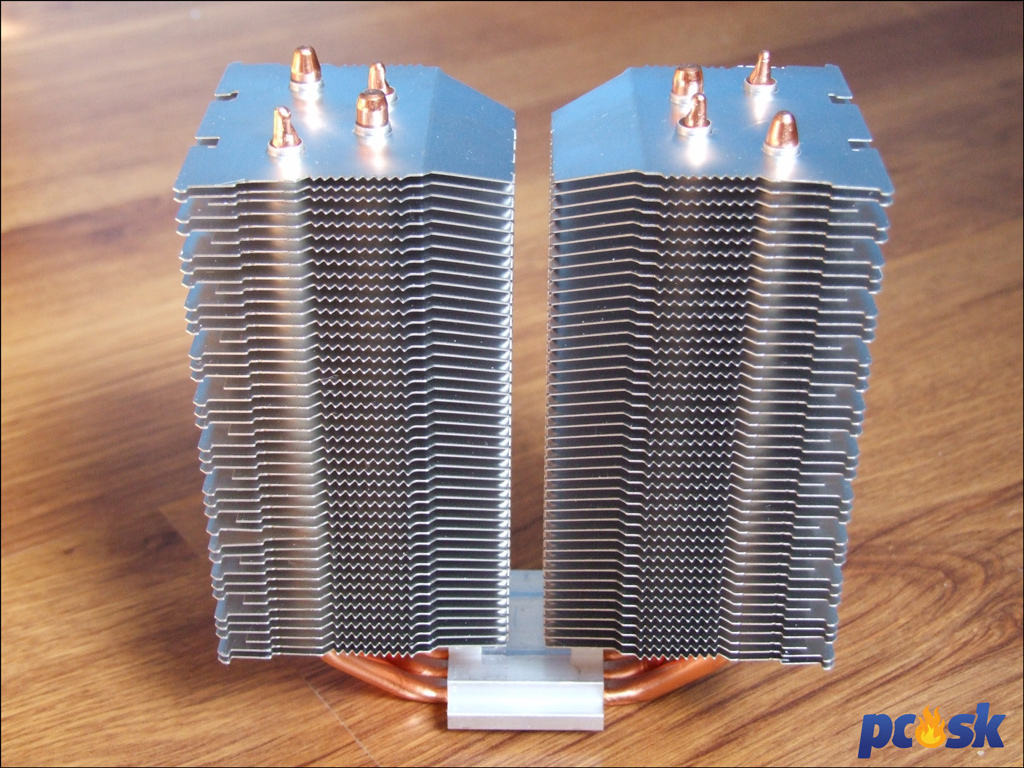

Brocken ECO podobne ako Brocken 2 pozostáva z 2 veží oddelených štíhlou medzerou. Dizajn chladiča je asymetrický a tak nie je celkom jedno ako chladič na doske natočíte. Pri správnom umiestnení tak, aby bol heatsink ďalej od pamäťových slotov, totiž nebude chladič kolidovať s pamäťovými modulmi ani s osadeným ventilátorom a tie tak môžu mať aj vyšší heatspreader. Obe veže tvorí zhodne 43 rebier pričom každé štvrté je kratšie ako zvyšné. Výrobca túto zvláštnosť na svojich stránkach nijak nekomentuje no zrejme to má prispieť k lepšiemu prietoku vzduchu. Rebrá však smerom ku vonkajším krajom možno pomerne ľahko stlačiť a ohnúť pretože ich tam nič medzi sebou nespája. Diametrálne odlišná situácia je na vnútornom kraji pasívu kde sú rebrá medzi sebou pevne poprepájané.

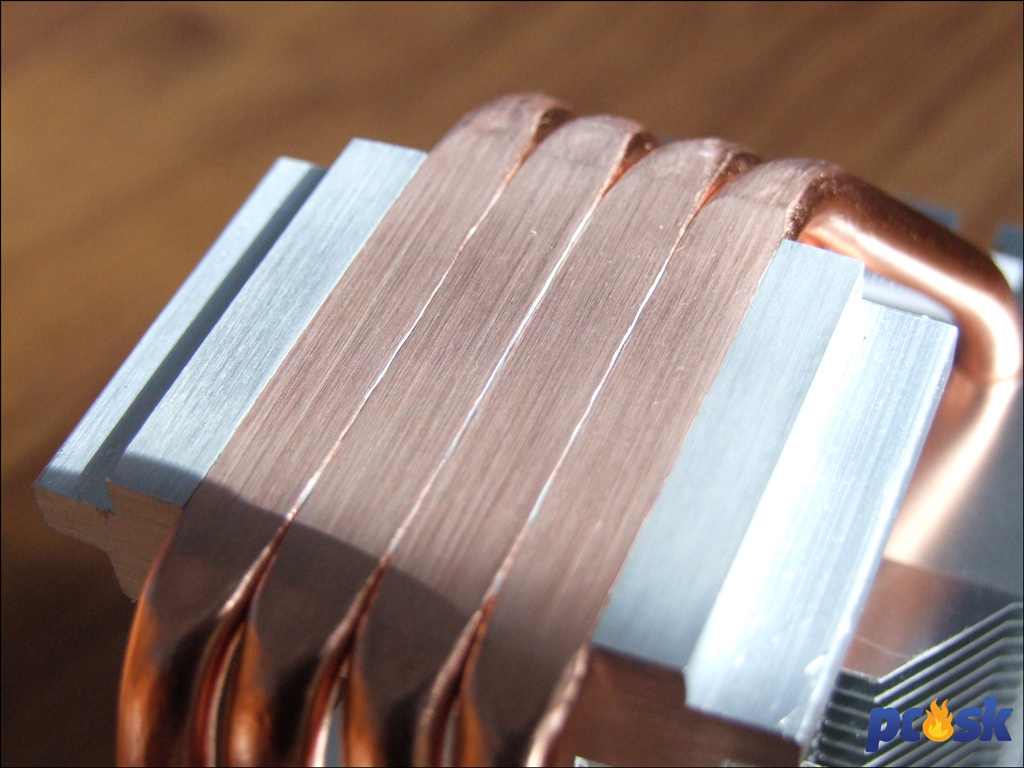

O dôležitú úlohu, ktorou je prenos tepla zo základne do pasívu sa stará štvorica 6mm hrubých heatpipes. Tie sú medené bez poniklovanej povrchovej úpravy. Základňa využíva Gapless HDC čo sa dá preložiť ako priamy dotyk heatpipes s IHS bez medzier medzi heatpipes a IHS. Základňa je skutočne dobre spracovaná a medzi heatpipes nie sú žiadne medzierky, ktoré by dovoľovali vznik vzduchových bublín.

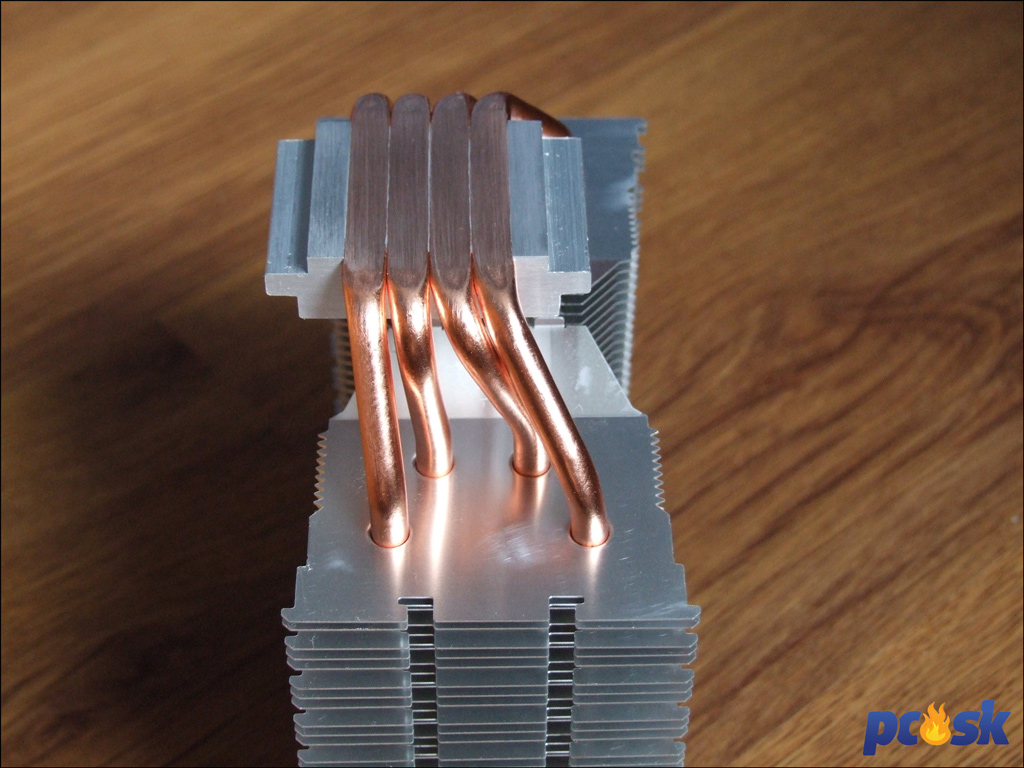

Na obrázku vpravo môžeme vidieť to, čo Alpenfohn myslí pod pojmom asymetrický dizajn. Základňa nie je priamo v strede veží ale je mierne vyosená.

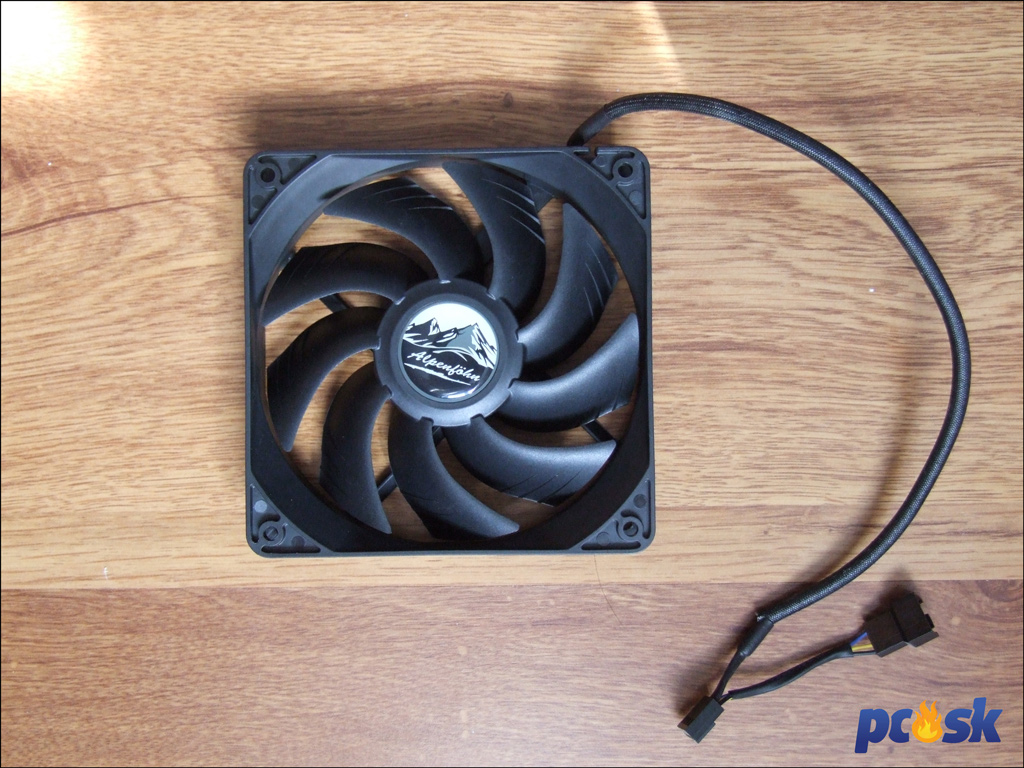

Vyfukovať ohriaty vzduch spomedzi rebier bude rovnako ako u Brocken 2 ventilátor WingBoost 2. U Brocken ECO má však menší priemer 120mm. 9 čiernych lopatiek sa roztočí maximálne 1500 krát za minútu. Každá lopatka má na svojom povrchu 3 výstupky, ktoré usmerňujú vzduch do chladiča, znižujú turbulencie a tým tak prispievajú k tichšiemu chodu.
Hoci Alpenföhn u Brocken ECO neuvádza typ ložísk, keďže ide o WingBoost 2 ventilátor predpokladám, že využíva hydraulické ložiská. Na ventilátore som ocenil aj to, že používa 4-pin PWM konektor spolu s 3-pinovým Y-konektorom, ku ktorému je možné pripojiť ďalší ventilátor a regulovať tak oba naraz prostredníctvom PWM.

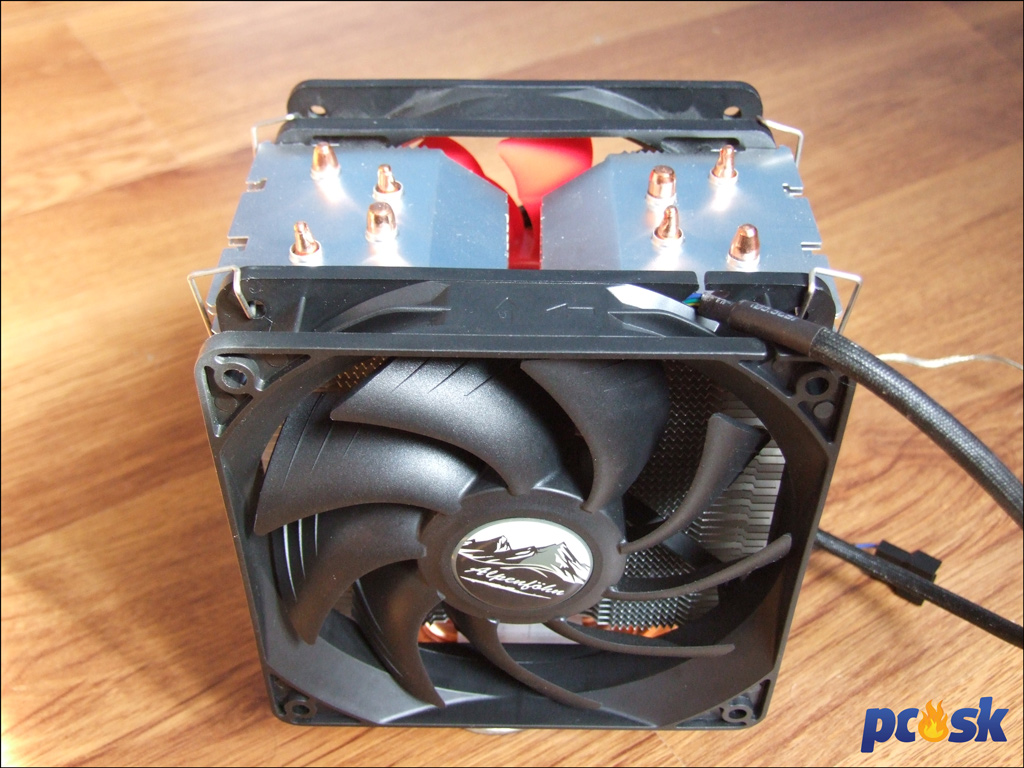

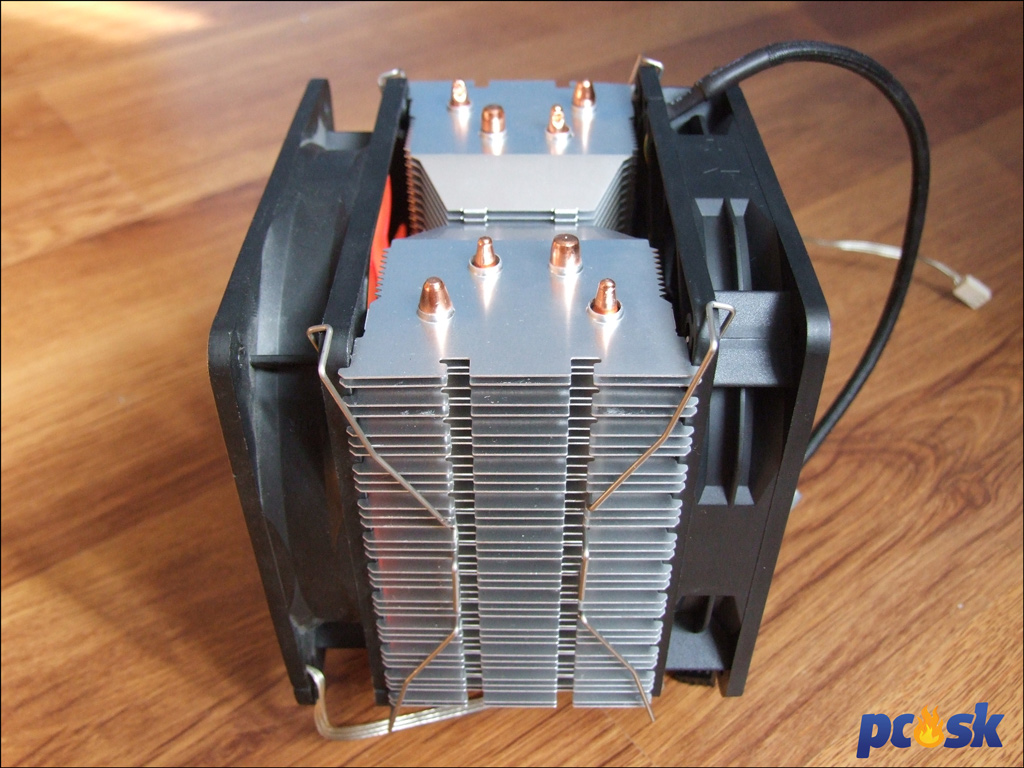

Osadiť na pasív dvojicu ventilátorov nie je žiadny problém. Výrobca celú vec uľahčuje priložením 4 spôn.
