Svieži závan veľhôr od Alpenföhn Himalaya 2

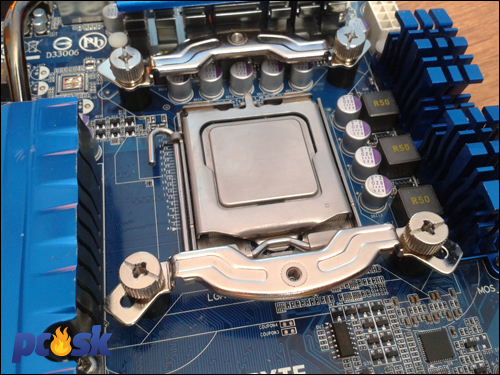

Inštalácia chladiča nie je ničím revolučná a výrobca používa osvedčený koncept. Takže najprv prestrčíme dierami v backplate patričné skrutky, ktoré sa gumenými záslepkami dajú v backplate uchytiť tak, aby pri osadzovaní backplate na dosku nevypadávali. Opäť drobný detail, ktorý ma však potešil. Keď už máme backplate aj so skrutkami na mieste, nasunieme na trčiace skrutky dištančné koliky na ktoré následne položíme spony a dotiahneme.





V poslednom kroku umiestnime heatsink a jeho strednom pretiahneme upevňovaciu sponu a opäť dotiahneme. Táto spona má v strede výstupky, ktoré zapadnú do zárezov v strede chladiča a nie je tak možné chladičom posúvať.

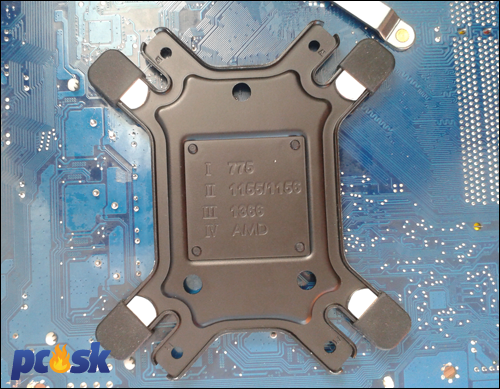

Návod, ale aj samotný backplate navádza užívateľov kam patria skrutky pre konkrétny socket.





Nakoniec osadíme spomínaný ventilátor pomocou spôn. Prijemnou správou je, že po inštalácii ventilátora nevzrastie celková výška chladiča.

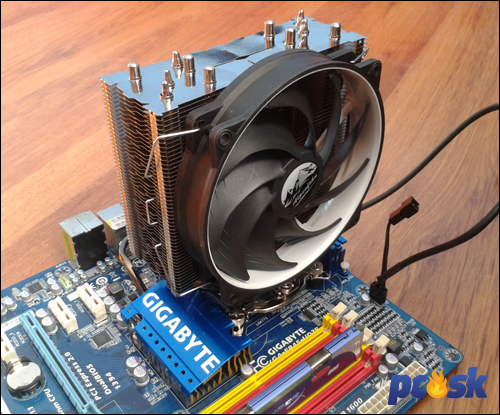

Kompletný chladič aj s osadeným ventilátorom je stále štíhly a v mojom prípade nezasahoval nad sloty s operačnými pamäťami. Poteší aj pomerne dlhý kábel pre pripojenie ventilátora.





S priloženým návodom ale aj bez neho je montáž intuitívna a nezaberie viac ako 10 minút. Montáž je teda hotová, ide sa testovať.
