ASRock Z97 Pro4 - Čipset, bližší pohľad na dosku

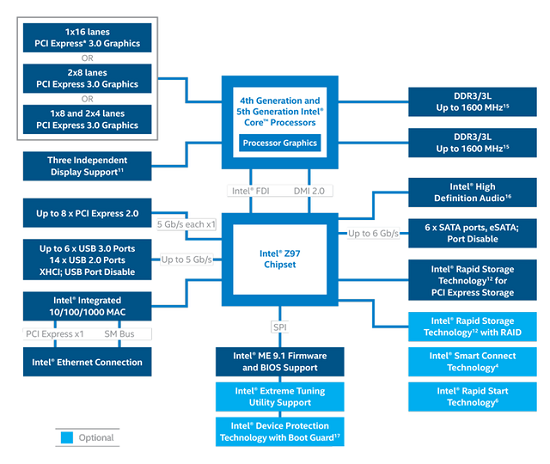

Čipset Intel Z97 je pomyselne tým najvyšším zo súčasnej ponuky, no oproti minulému Z87 neprináša príliš markantných zmien. Hlavnou devízou je podpora procesorov Core 5. generácie (Broadwell) a podpora nového rozhrania M.2. PCH dokáže poskytnúť disku zapojenému do M.2 slotu 2 PCIe 2.0 linky, čím sa celková teoretická rýchlosť vyšplhá na 10Gb/s.

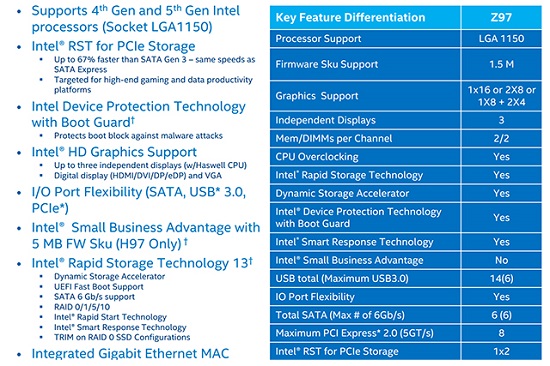

PCIe linky sú rozdelené štedrejšie do 1x 16, 2x8 alebo 1x8+2x4 kombinácií. USB 3.0 podporuje čipset 6, USB 2.0 až 14. Čipset podporuje 6 SATA3 portov či eSATA port. Nechýba podpora pre zapojenie 3 monitorov naraz. Oficiálna podpora zo strany procesora je do frekvencie 1600MHz aj pre nízkonapäťové moduly. Z97 je čipset vhodný pre pretaktovanie nakoľko umožňuje meniť BCLK.

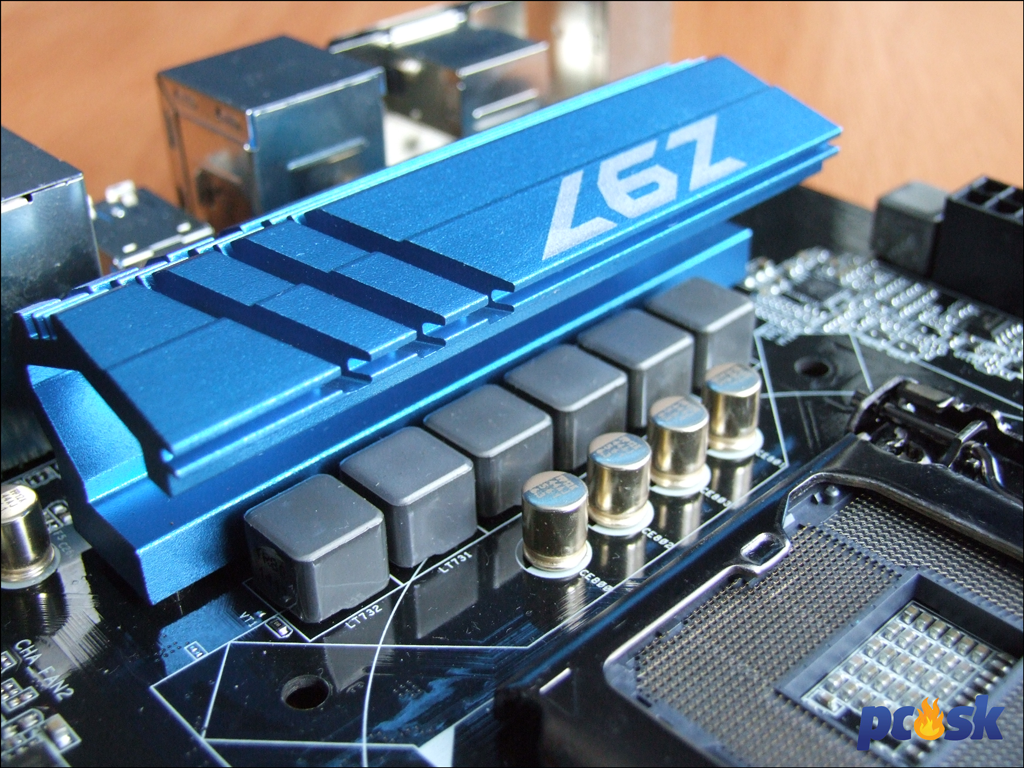

Samotná doska vybočuje z rady Fatal1ty aj vzhľadom a prevažuje čierna farba s výnimkou modrých pasívov nad napájacou kaskádou a PCH. Tie sú opäť prichytené skrutkami, no pasív nad napájacou kaskádou procesora nedrží príliš pevne a je ľahké ním kývať. Navyše v prípade chladičov, ktorým sa viac rozvetvujú heatpipes nízko nad základňou môžete mať problém ich osadiť nakoľko pasív je umiestnený bližšie k procesoru.

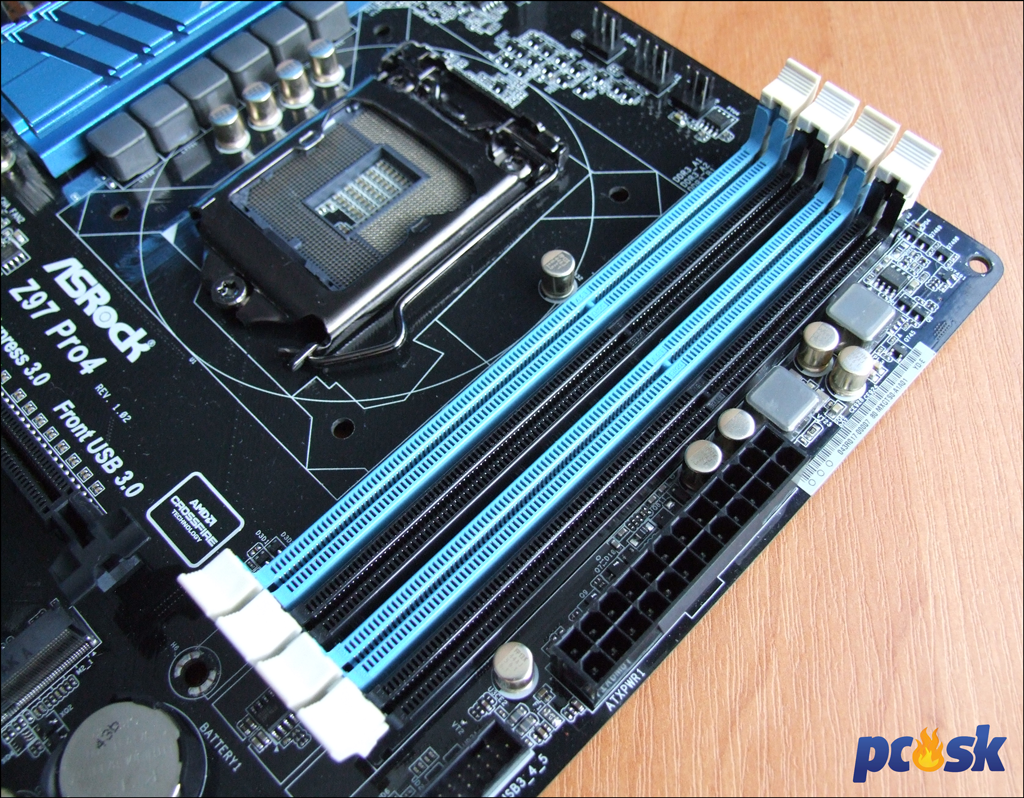

Sloty pre operačné pamäte sú tradične 4 a pojmu až 32GB. Istiace zobáčiky sú na oboch koncoch slotov. U tejto dosky by nemal byť problém pri pretaktovaní dosiahnuť frekvenciu pamäťových modulov viac ako 3100MHz.

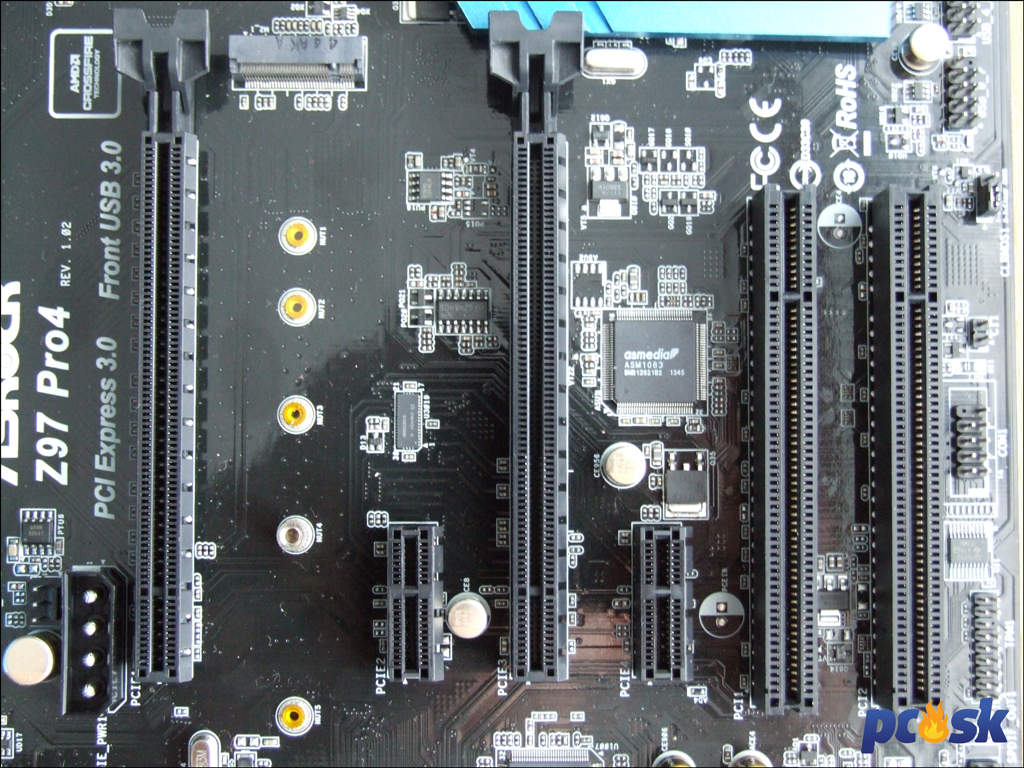

PCIe sloty pre grafické karty sú 2. Prvý je rýchly PCIe 3.0 x16 zatiaľ čo druhý je PCIe 2.0 x16 ktorý si musí vystačiť s rýchlosťou x4. Aj tu nachádzame podporu až pre dve duálne grafické karty AMD Radeon. PCI sloty sú na doske 2 rovnako čo považujem za celkom dostatočné v dnešnej dobe keď je všetko podstatné integrované priamo na doske. Krátke PCIe x1 sú taktiež 2

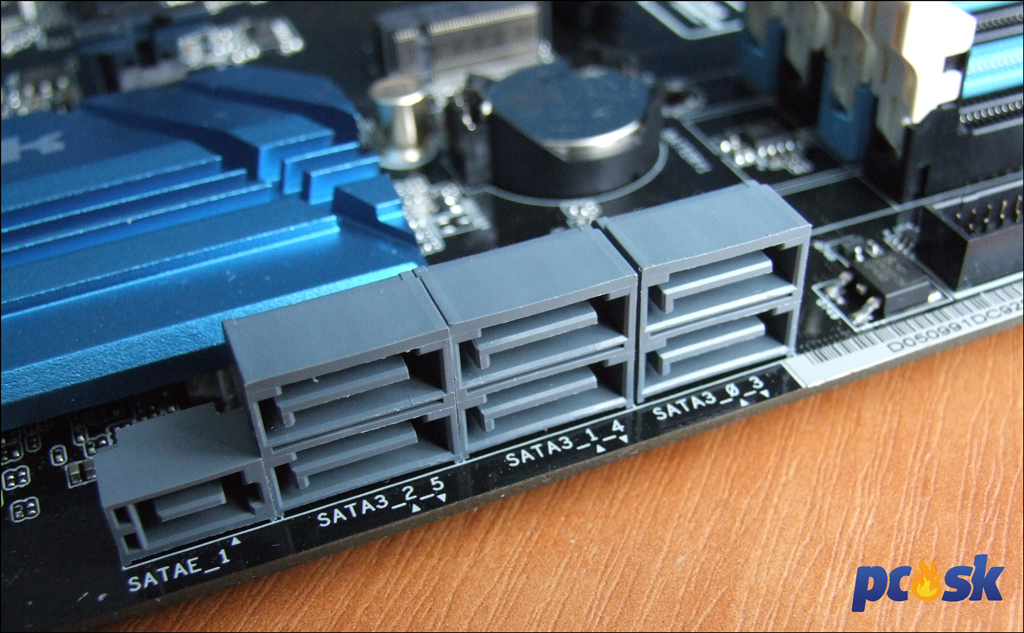

SATA3 portov je na doske 6 a všetky sú natočené o 90°. Vedľa nich je aj SATA Express port.

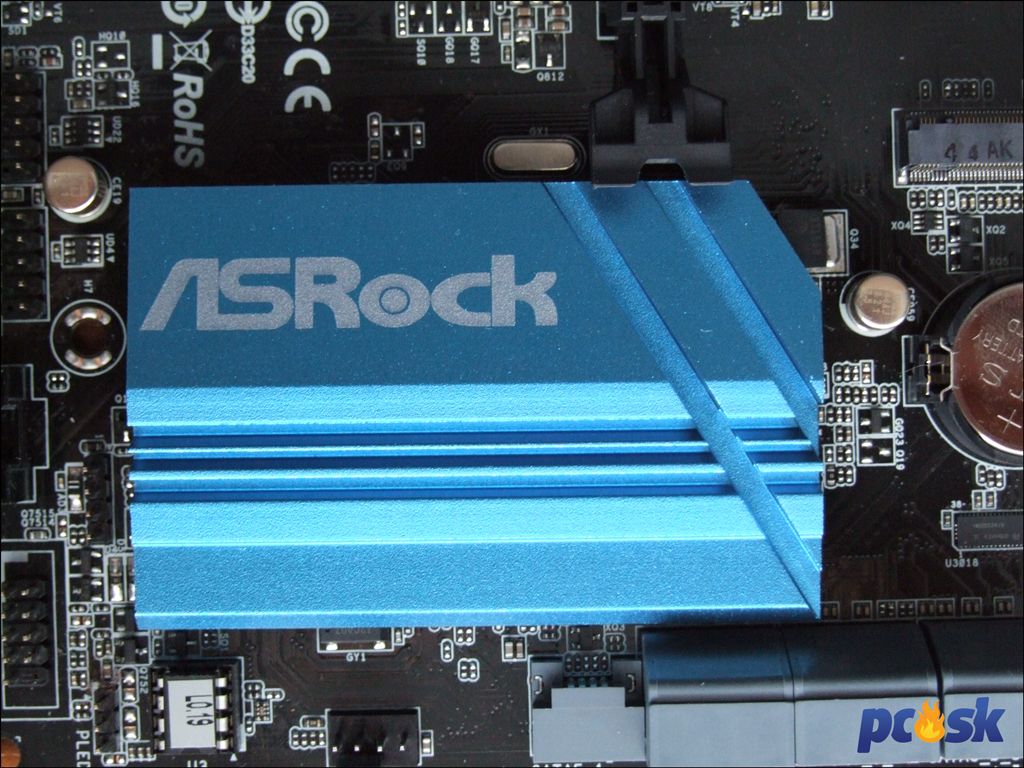

Pasív nad PCH je dostatočne veľký a pevný.

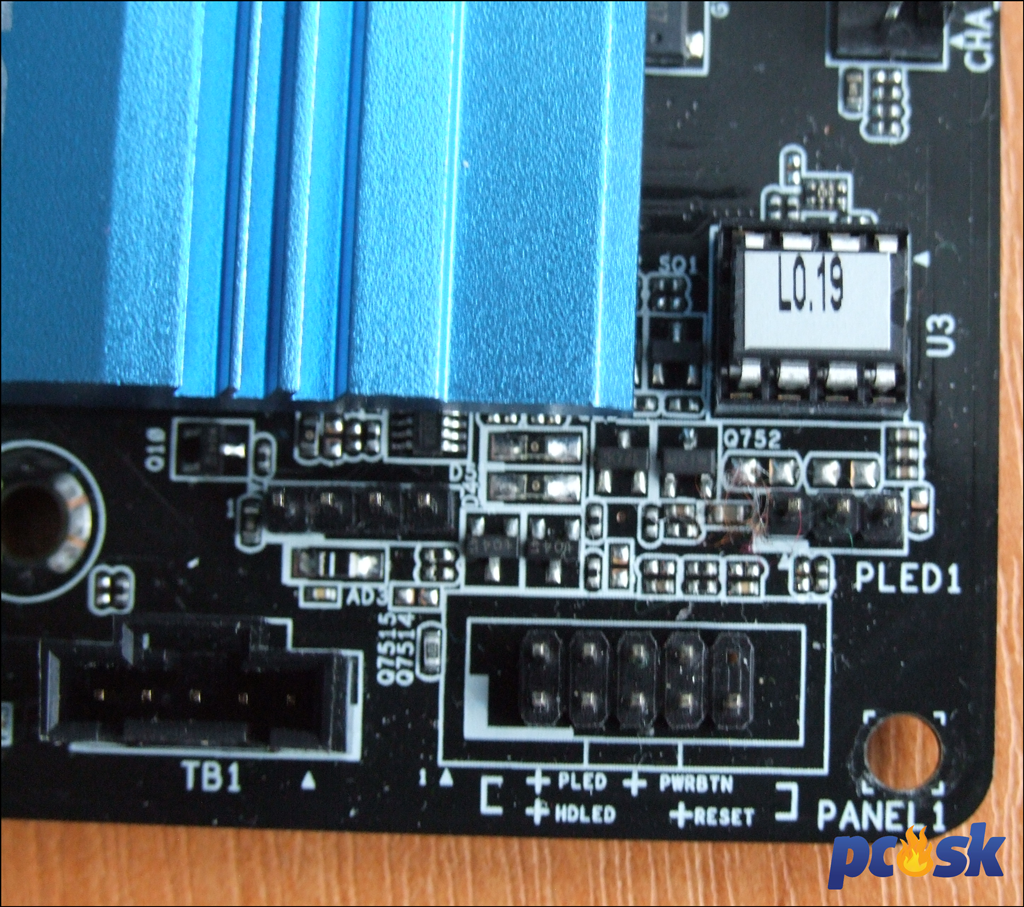

Jediný čip s BIOSom, konektory pre pripojenie PC skirne a Thunderbolt port.

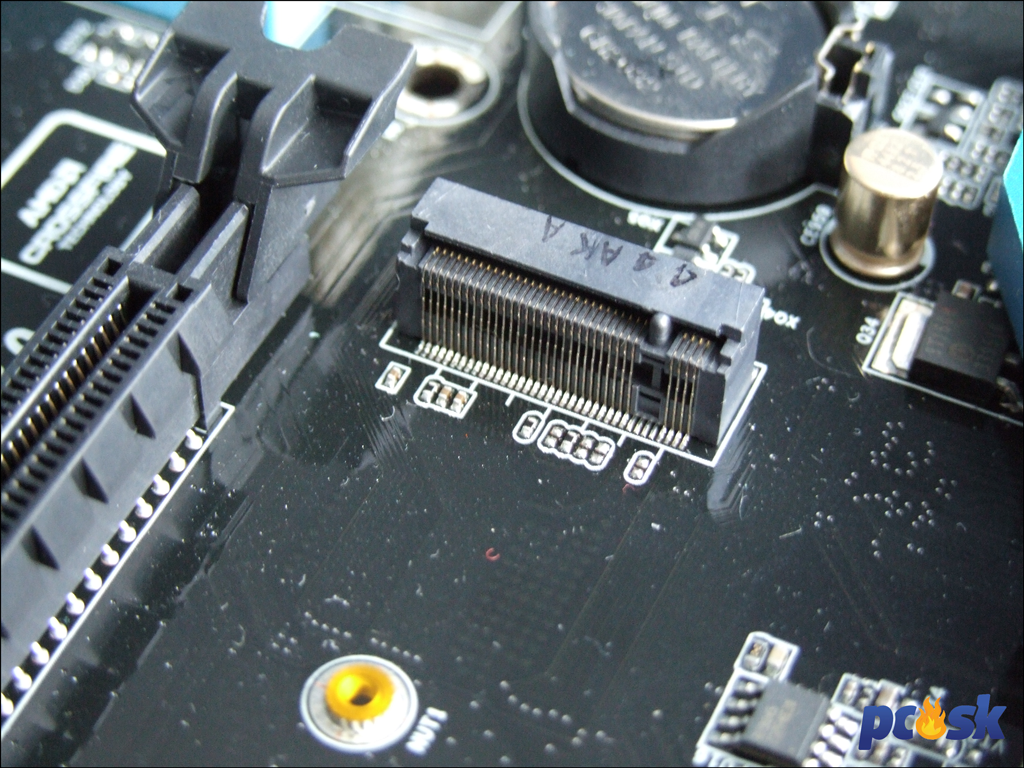

M.2 konektor s rýchlosťou až 10Gbit/s pre pripojenie SSD. Tie môžu mať dĺžku až 110mm.

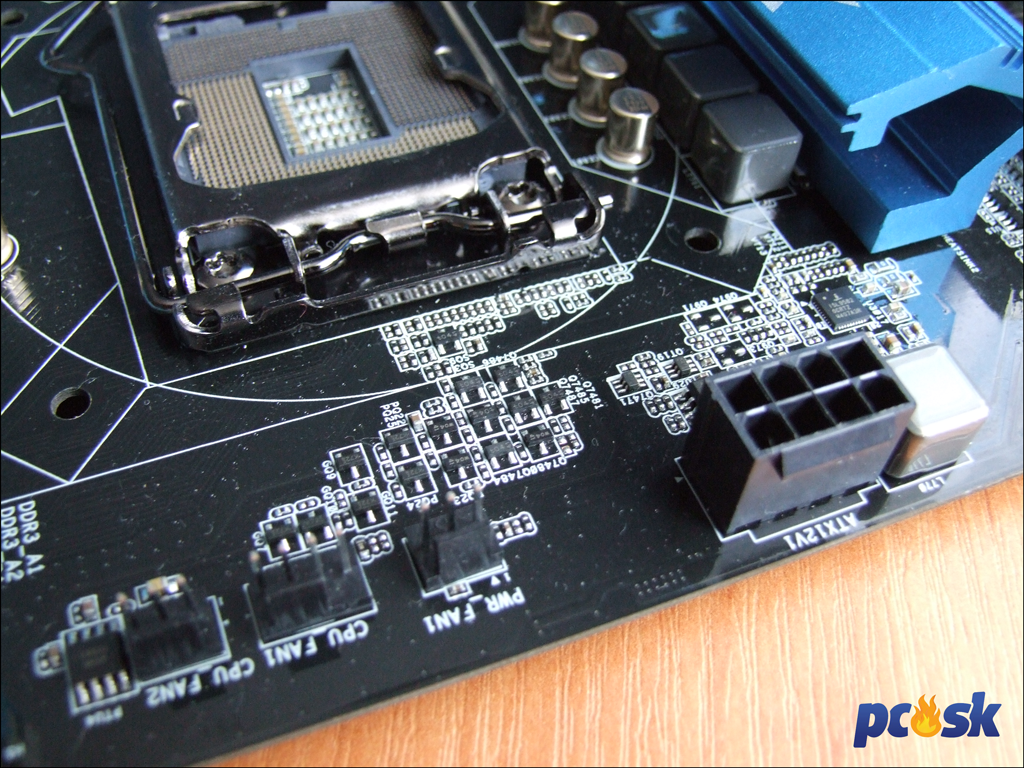

Konektorov pre ventilátory nájdeme na doske 5. Sú nimi 2 štvorpinové a 3 trojpinové konektory.

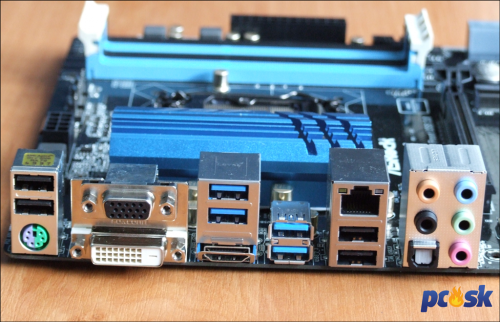

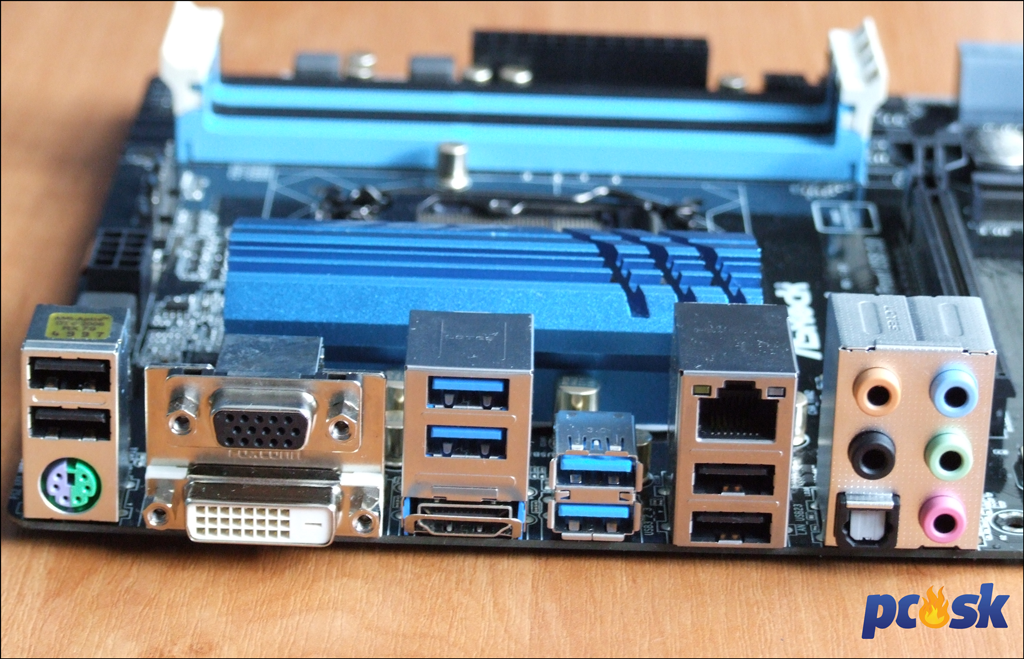

Zadný panel je vybavený veľmi dobre. Poskytuje 4 USB 2.0 porty, rovnako 4 USB 3.0 porty, kombinovaný PS2 port pre myš/klávesnicu, D-Sub, DVI-D, HDMI, RJ-45, a výstupy pre audio spoločne so S/PDIF-out.
