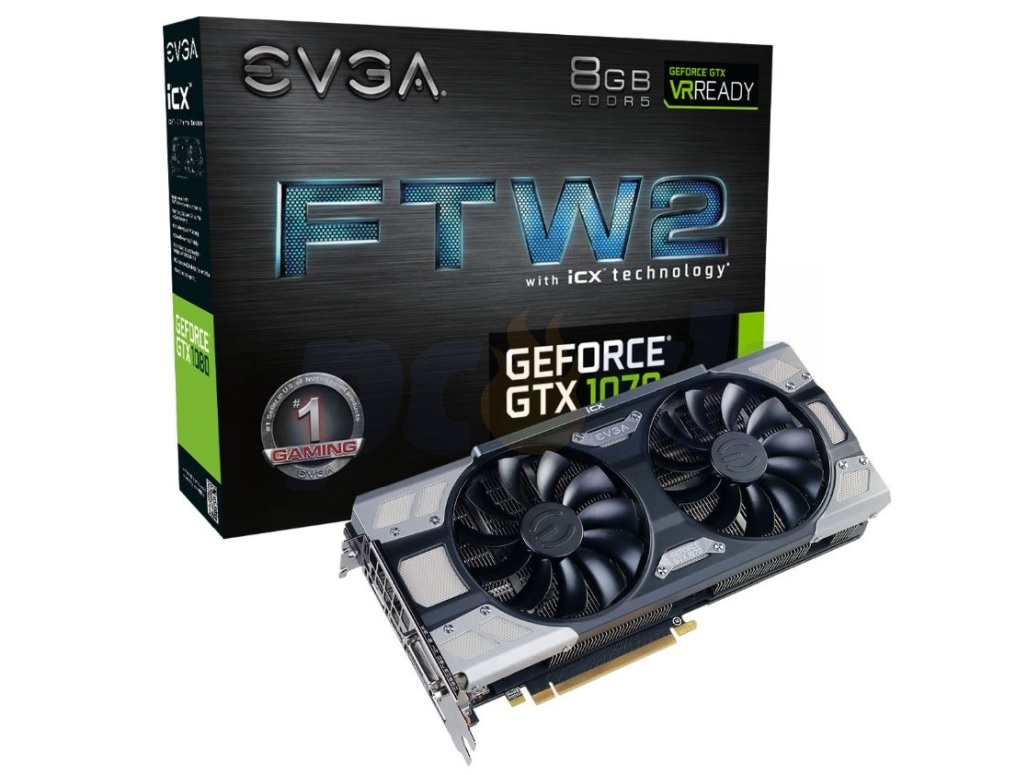

EVGA GeForce GTX 1070 FTW2 GAMING - revolúcia v chladení

V ďalšom teste grafických kariet sme otestovali nezvyčajnú kartu od EVGA. Celý názov karty je EVGA GeForce GTX 1070 FTW2 GAMING. Karta vyniká unikátnym chladením iCX. Len v skratke si prejdime špecifikácie.

Úvod

Karta obsahuje približne 7,2 miliardy tranzistorov. Počet CUDA jadier je 1920. Pixel Fillrate je v základe 102,8 GPixel/s, Texture Fillrate zase 192,8 GTexel/s. Počet TMU dosiahol 120 a počet ROPs je 64. Takt jadra je 1607 MHz a takt pamätí typu GDDR5X vysokých 8 Gbps, tie sú pripojené na 256 bitovú zbernicu.

Pamäť má kapacitu 8 GB. Priepustnosť karty je 256,3 GB za sekundu. Boost karty je 1797 MHz. V praxi je toto číslo ale úplne iné. Karta dosahuje reálny takt až 1936 - 1949 MHz!

Karta je osadená 9 termálnymi čidlami (senzor), ktoré vedia čítať až 11 teplôt. Dve čidlá sú osadené na pamätiach, päť čidiel sleduje VRM napájanie a samozrejmosťou je sledovanie jadra ďalšími dvoma čidlami.  Ventilátory sú riadené logikou, ktorá je závislá na jednotlivých teplotách. Ventilátory sú úplne nezávislé – asymetrické. Na to aby ste vedeli čítať teploty jednotlivých čidiel, musíte mať nainštalovaný EVGA XOC, iné programy senzory nevedia čítať. To isté platí o ovládaní otáčok. Karta je sama o sebe extrémne tichá. Pri takte 1949 MHz malo jadro iba 65°C, podobne sú na tom aj VRM obvody. Za výborný odvod tepla, resp. teploty môže taktiež perforovaná mriežka backplate (vrchného krytu karty). Karta má najlepšie a najúčinnejšie chladenie v grafických kartách, aké som kedy mohol testovať. Dovolím si tvrdiť, že ostatní výrobcovia sa v budúcnosti inšpirujú. Suma sumárom, čidlá umožňujú znižovať otáčky ventilátorov a taktiež automaticky volia otáčky pre jednotlivé ventilátory nezávisle. Do určitej miery (pri nenáročných 3D aplikáciách) umožňujú karte fungovať aj úplne pasívne.

vypnutý ventilátor..

Chladenie a pretaktovanie

Na samotnej karte nájdeme ešte LED pásik podsvietenia, ktorý môže slúžiť ako pomocník pri probléme s chladením. „Thermal LED“ si viete nastaviť opäť iba v EVGA XOC. Malý mínus dávam aplikácii, ktorá bola v poslednej verzii mierne nestabilná. Na karte máte vyobrazené „G,P,M“. Tieto LEDky predstavujú jednotlivé senzory karty (GPU, POWER, MEMORY). Karta si priam žiada nastaviť ručne otáčky. VRM zvládne teploty až do 130°C, takže bez problémov môžete nastaviť krivku chladenia druhého ventilátora od 75°C. Otáčky ventilátorov karty v záťaži sú od 900 – 1100 RPM. Po pretaktovaní vzrástli len mierne na 1250 – 1300 RPM.

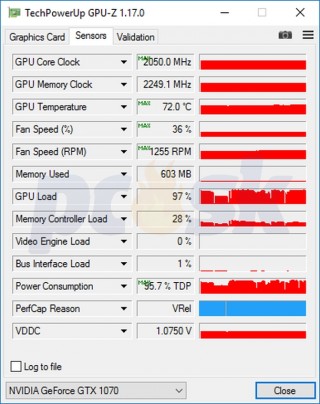

Na karte som dosiahol stabilný takt 2050 MHz na jadre a 9000 MHz na pamätiach. Karta umožňuje zvýšiť TDP na 112%, avšak aj po pretaktovaní TDP neprekročilo 97%. To znamená, že má karta nielen nadimenzované VRM obvody, ale zároveň môžete TDP znížiť, čo znamená nižšie otáčky a hlučnosť, alebo takmer pasívne chladenú kartu. Pre zaujímavosť, ak som úplne vypol ventilátor pamätí a VRM napájania, teploty nepreliezli 72°C. Cena karty je približne 499€. Poďme rovno na výsledky.

Testovacia zostava a metodika

Väčšina kariet je testovaná na zostave, ktoré už poznáte. Pre testovanie GTX 1080 Ti a test GTX 1080 v 4K rozlíšení som zvolil Intel Core i7-6700K@4700 MHz.

Ostatné karty sú testované na starej známej zostave. Zostava je postavená na platforme HEDT, ktorú Intel predstavuje ako úplný High-end pre desktop. Poďme si ju teda ešte opätovne predstaviť.

Motorom zostavy je najlacnejší 6-jadrový procesor (12 vláknový) Intel Core i7 – 5820K, teda výkonný zástupca rady Haswell-E, pričom je postavený na 22nm Intel Tri-Gate High-K procese. Procesor má základný takt len 3,3GHz, avšak náš kus je pretaktovaný na 4,5GHz (Uncore 3,8GHz). Cache úrovne L3 má veľkosť 15MB. Recenziu procesora si môžete prečítať tu.

Základnú dosku poskytla spoločnosť Gigabyte, a to model X99-UD4 vo verzii Crossfire, ide teda o najvýkonnejší čipset pre desktop vo forme LGA2011v3. Doska má síce horšiu podporu pre konfiguráciu SLI, to nám ale vadiť nebude. V budúcnosti sa v testoch dočkáte maximálne SLI – teda dvojice kariet, kde je zapojenie pomocou 28 liniek viac než dostatočné (obmedzenie procesora – 16+8x PCIEx 3.0). Ak vás doska zaujala, podobný model sme testovali tu.

Čo sa zmenilo v zostave je nové chladenie od spoločnosti Aquatuning.de. Vodný block je od Phobya (Phobya CPU-Cooler UC-1 Extreme Intel 775,1150,1151,1155,1156,1366,2011 - Brass Edition), radiátory od Alphacool. Pumpa je Alphacool VP655, expanzná nádoba je Eisbecher D5 150mm Plexi. Ventilátory dodala spoločnosť Noctua, a to Industrial fans PWM 2K 120mm.

„Šťavu“ zabezpečuje úplná novinka na trhu od spoločnosti Be Quiet!, a to vlajková loď v podaní Be Quiet! Dark Power Pro 11 s výkonom 1kW. Zdroj poskytuje dostatočný výkon pre multiGPU zapojenia. O chladenie sa stará 135mm ventilátor od spoločnosti SilentWings(3) (RPM max 1800rpm). Zdroj je samozrejme platinový, pričom MSRP je stanovené na $239 (u nás okolo 250€). Na druhej strane dostanete až 9 PCI-ex konektorov (8× 6+2-pin + 1× 6-pin), podporu všetkých rozšírených ochrán (OCP, OVP, UVP, SCP, OTP, OPP) a 5-ročnú záruku. V balení nájdeme až 19 káblov, niekoho môže zaujímať, že dĺžka ATX kábla je 60 centimetrov. Kombinovaný výkon na 12-V vetve je až 83A, teda 996W. Len dodám, že zdroj prichádza na trh vo veľmi luxusom balení. Koho by zaujímalo, zdroj ponúka funkciu OCK (zjednotenie vetví) a je teda určený na extrémne pretaktovanie. Nechýbajú samozrejme špičkové kondenzátory od japonskej firmy - Nippon Chemi-Con. Zdroj je osadený do skrinky Fractal Design XL R2, ktorú nám poskytla spoločnosť Fractal Design. Skrinka je mierne upravená, aby bola použiteľná aj s vodným chladením.

Zdroj Dark Power Pro 11 je od spoločnosti  BeQuiet!

Pamäte s kapacitou 32GB poskytla spoločnosť Kingston, ide o dvojicu 2800MHz DDR4 modulov a dvojicu 2133MHz modulov, obe kity tikajú v quad channel na 2400 MHz s veľmi nízkym časovaním (1R).

Operačným systémom je Windows 10, ktorý je nainštalovaný na SSD Crucial MX 100 vo verzii 256GB.

3D Mark poskytla spoločnosť  FUTUREMARK.

Ako budeme testovať ?

Ako prvé budeme hry testovať v staršej ale stále náročnej hre – Metro 2033 so zapnutou fyzikou PhysX. Tentokrát vynechávam hru GRID 2 a silne uvažujem o tom, že ďalej GPU v tejto hre testovať nebudem. Nechýba samozrejme open-world strieľačka Grand Theft Auto V, ktorá je aktualizovaná na poslednú verziu. Ďalšou hrou je Zaklínač 3 (The Witcher 3) vo verzii 1.12 vrátane všetkých free DLC. Pridal som aj herné pecky ako The Division, Witcher 3 či Hitman. Hry som sa snažil vybalancovať do takej miery, aby boli vhodné pre AMD ako aj pre NVIDIA. Väčšina hier je zo Steamu a preto nie je možné ovplyvniť verziu hry v ďalších testoch. Výsledky sa tak môžu mierne líšiť. Ovládač zo zelenej stajne má verziu 368.39, staršie karty sú testované s verziou 361.75. Pri AMD som zvolil najprv Crimson ovládač (16.3.0./1.), neskôr som ale musel hry pretestovať v staršom Catalyst Control Centre 15.12. Karta R9 Fury je už testovaná s ovládačom 16.3.1. AMD Radeon RX 460, 470 a 480 sú testované s ovládačom 16.8.1. Výsledky sa preto môžu líšiť, za tento problém nemôžeme, keďže vzorky nám neostávajú a karty tak nedokážeme pretestovať. Testovanie sa tak stáva čoraz viac náročnejšie. GTA V a Zaklínača 3 testujem pri dvoch nastaveniach. To isté platí o AoS, niektoré karty majú však iba 4 GB pamäť a preto nie je možné nastavenie Crazy. ASUS GTX 1080 Strix som testoval s ovládačom 372.90. GTX 1050 Ti s ovládačom 375.63. GTX 1080 Ti a GTX 1080 je testovaná s ovládačom 378.78 ASUS GRX 1080 Strix nebola testovaná v hre Metro 2033 ani GRID 2, ani v jednej z týchto hier už nemá význam testovanie. GRID 2 si nechám na testy pomalých kariet. A Metro 2033 budem používať pri kartách, ktoré nebude brzdiť procesor.
V tomto teste vyhadzujem Metro 2033, GRID 2 či Shadow of Mordor. Pribudne ale Deus Ex Mankind Divided a Ghost Recon Widlands.

DOOM, Ashes of Singularity, Deus Ex Mankind Divided, GTA V

DOOM

Rozlíšenie: 1920×1080 (VSR: nie)

Kvalita: Ultra

Textúry: Ultra

Texture Filtering: AF 8x

PhysX: nie

Tesselation: áno

Compute shaders: áno

API: Vulkan/OPENGL

Hru testujem v druhej scéne prvej misie. Nepoužívam Nightmare textúry, pretože na to je potrebná VRAM na úrovni aspoň 5GB, čo nespĺňajú všetky karty. Testovanie API Vulkan je relatívne zložité, no umožňuje to program presentmon. Graf je zostavený pomocou FLA kalkulátora od používateľa webwalker, vlastným menom Pavel Šantrůček. Je to jedna z mála aplikácií, ktorá vie čítať súbory csv a vytvárať z nich príslušné grafy.

Ashes of Singularity predstavuje jednu z vôbec prvých hier, ktorá podporuje DirectX 12 či multi - GPU. Hra dokáže využiť asynchrónne shadre (AS), z čoho by mali profitovať hlavne Radeony. Hra je veľmi náročná na hardvér.

Rozlíšenie: 1920×1080 (VSR: nie)

Kvalita: High / Crazy (Najlepšia) (Frame Unlocked)

DirectX 12

Deus Ex Mankind Divided

Rozlíšenie: 1920×1080 (VSR: nie)

Kvalita: High

Textúry: High

Texture Filtering: AF 8x

PhysX: nie

Tesselation: áno

API: DirectX12

GTA V

Rozlíšenie: 1080p

Nastavenie: Very High / Ultra

MSAA: 4×

Anizotropné filtrovanie: 16×

Extender Shadow Distance: max

Shadows: Softer

Hitman, Total War WARHAMMER, The Division, Wildlands

Rozlíšenie: 1080p

Nastavenie: Ultra

Tessalation: on

Anizotropné filtrovanie: 16×

SSAO: zapnuté

SMAA, DirectX12

Total War Warhammer

Rozlíšenie: 1080p

Nastavenie: Ultra

Tessalation: on

Anizotropné filtrovanie: 16×

SSAO: vypnuté

FXAA: zapnuté

zrkladlenie: vypnuté

DirectX12

The Division

Rozlíšenie: 1080p

Nastavenie: Ultra

Anizotropné filtrovanie: 16×

SMAA: zapnuté

FXAA: vypnuté

Ghost Recon Wildlands

Rozlíšenie: 1080p

Nastavenie: Ultra

Anizotropné filtrovanie: 16×

SMAA: zapnuté


Karta je výkonom mierne nad MSI GTX 1070 GAMING, avšak tento rozdiel je daný verziou hry a ovládačmi. Výkon v DX12 hrách u Pascalov za posledné mesiace rapídne vzrástol. Neplatí to teda iba pre AMD.

Záver

Čo povedať na záver? Výkon kariet postavených na triede Pascal vzrástol za rok celkom slušne. EVGA bude osadzovať nové chladenie iCX do kariet 1070, 1080 a 1080 Ti. Na všetkých kartách bude solídny profit z nového chladenia, no myslím si, že práve GTX 1070 je tá karta, kde je profit najvyšší. Pretože GTX 1070 má najmenší odber a najmenšie vyžarované teplo. Výkon karty je podľa môjho názoru na tento ako aj ďalší rok viac než dostatočný. Kartu odporúčam hlavne do rozlíšenie FHD, ak chcete hrať v 2K rozlíšení, pouvažoval by som už o GTX 1080. Na záver môžem povedať, že iCX je najvýraznejší skok v chladení za posledné roky a ďalší výrobcovia budú určite nasledovať. Ak hľadáte tichú karta, tak v tejto chvíli máte jasnú voľbu. Zamrzí len vyššia cena.

Grafická karta EVGA GeForce GTX 1070 s chladením iCX získava za revolučné chladenie od nás ocenenie tip redakcie
