ASUS Maximus VII Ranger a Sabertooth Z97 Mark 1 - ROG a TUF základná doska v teste


Maximus VII Ranger a Sabertooth Z97 Mark 1 sú ďalšie dosky od ASUS, ktoré sa v rozmedzí dvoch mesiacov ocitli v našej redakcii. Prvá menovaná poskytuje slušnú ROG výbavu za dostupnú cenu a táto doska by sa dala označiť za väčší klon základnej dosky Maximus VII Gene, ktorú sme testovali minule. Druhá doska v dnešnom teste disponuje "brnením" nakoľko pochádza z odolnej TUF série, do ktorej okrem brnenia patrí aj mnoho zaujímavých funkcií, ktoré si podrobne predstavíme.



ASUS Maximus VII Ranger - Balenie, príslušenstvo

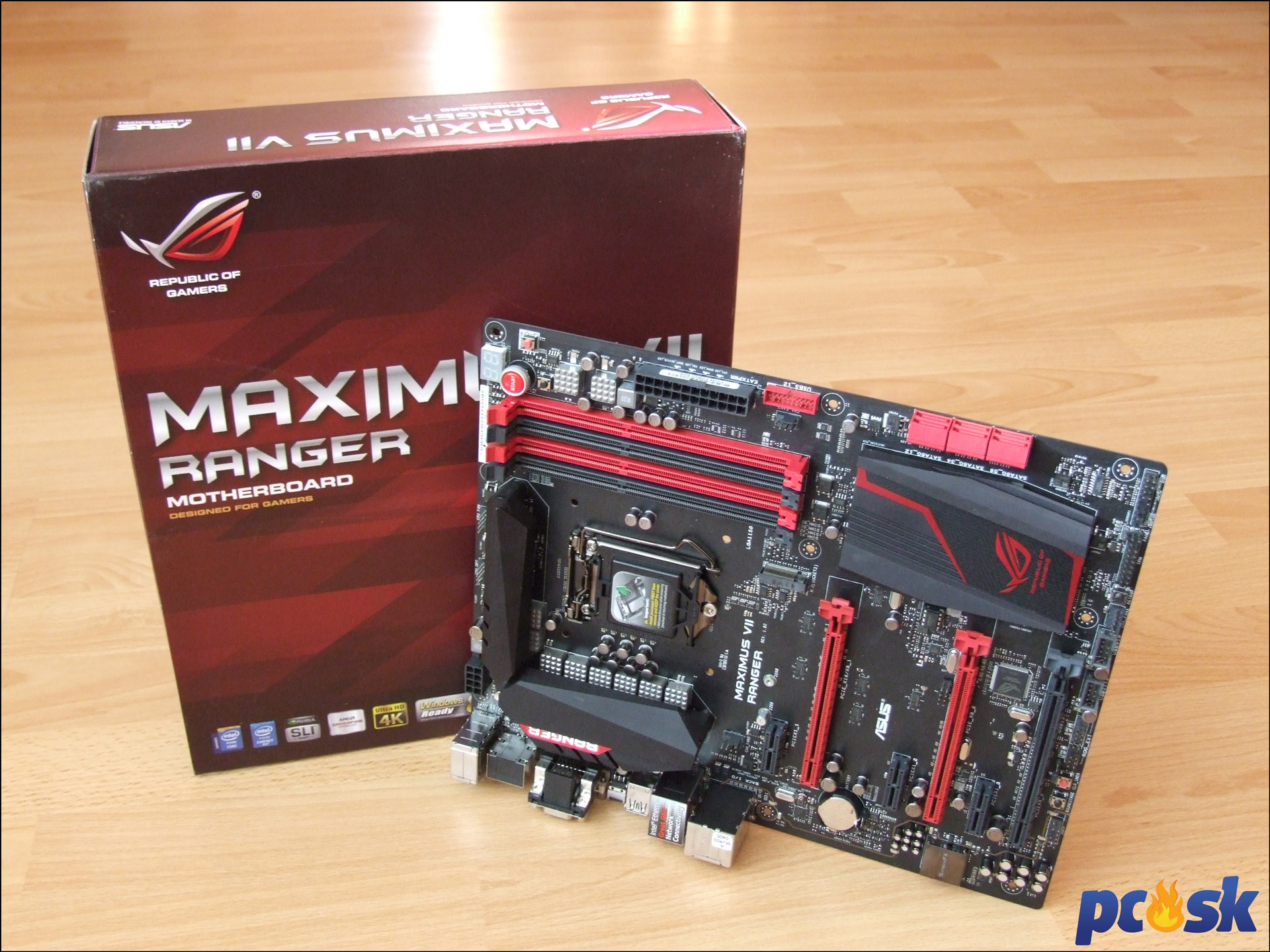

Prvou základnou doskou, ktorú si rozoberieme je ASUS Maximus VII Ranger. Zdá sa, že modelová rada Ranger patrí nižším ROG doskám, ktoré však za stále ešte prijateľnú cenu majú čo ponúknuť. ASUS možno trochu prekvapil verejnosť keď uviedol Ranger dosku série ROG aj pre AMD FM2 socket. My sa pozrieme na model pre Intel socket Z97, ktorý sa u nás predáva s cenou od 155€.

Keďže táto doska spadá do kategórie Republic of Gamers nie je balenie veľkým prekvapením. Červeno ladenú krabicu dopĺňa množstvo obrázkov a popisov, ktoré fanúšikovia tejto série už dôverne poznajú. Nás však viac zaujímajú útroby balenia.



Tie obsahujú všetky potrebné káble a manuály pre "rozchodenie" dosky. Výrobca prihodil aj jeden SLI mostík a niekoho možno poteší aj odznak s ROG motívom.


  • užívateľský manuál
  • visačka na dvere
  • DVD s ovládačmi a softvérom
  • nálepky pre označenie SATA káblov
  • záslepka na zadný I/O panel
  • 4x SATA3 káble
  • Q-konektory
  • odznak s ROG motívom


ASUS Maximus VII Ranger - Funkcie dosky, špecifikácie


Ako vždy nás čaká niekoľko obrázkov popisujúcich špeciality základnej dosky. Tie budú v tomto prípade zamerané hlavne na hráčov počítačových hier.

Ako na prvú oblasť sa pozrieme na sieť. Býva už zvykom, že herné dosky spoliehajú v oblasti sieti na Killer čip alebo na ten od Intel. V tomto prípade nájdeme na doske Intel I218-V sieťový čip, ktorý by mal byť 2-krát rýchlejší ako konkurencia pričom dochádza k menšiemu vyťaženiu procesora.


Vylepšenia sa dočkaj aj LAN port. Ten je chránený voči prepätiu a elektrostatickým výbojom čo má za následok stabilnejšie pripojenie.


Do tretice siete, tentokrát však ide o softvérovú záležitosť. S aplikáciou GameFirst III môže užívateľ manuálne kedykoľvek meniť šírku pásma pre aplikácie. Game First tiež automaticky dokáže zvýšiť prioritu pre dáta idúce do a z hry.


Kvalitný zvuk nemôže chýbať a tak je na doske nová, vylepšená funkcia, ktorú výrobca nazval SupremeFX 2014. Jej súčasťou je samozrejme fyzicky oddelená zvuková časť, EMI štít kodeku, kvalitné japonské ELNA audio kondenzátory či SenseAmp zosilňovač, ktorý deteguje a prispôsobí zvuk pre slúchadlá v rozsahu 32 až 150 ohmom. Na kraji dosky je tiež tlačidlo Sonic SoundStage, ktorým je možné prepínať zvukové režimy. Aktívny režim sa zobrazuje na diagnostickom displeji.


Novinkou v oblasti zvuku je aj softvérový balík Sonic Studio, s ktorým si užívateľ môže nastavovať rozličné zvukové efekty.


Známa je aj funkcia Sonic Radar II, ktorá pomáha hráčom pri odhaľovaní nepriateľov. S pomocou tejto funkcie uvidíte priamo v hrách z kade ide streľba či kroky súpera.


Ďalšou záležitosťou, ktorú na doske nájdeme je KeyBot. Pre jej korektnú činnosť sa na doske nachádza čip s rovnakým názov, ktorý zabezpečí, že keď do vyhradeného USB portu pripojíte akúkoľvek klávesnicu, bude možné pre ňu definovať rôzne kombinácie kláves, makrá či klávesové skratky. S KeyBot je možné dokonca v režime spánku prebudiť počítač do pretaktovaného stavu, načítať XMP profil alebo vstúpiť rovno do BIOSu.


Stabilné 5V napájanie na zadných aj predných USB portoch zabezpečí funkcia Truevolt USB. Tú môžu využiť najmä užívatelia pripájajúci si DAC prevodníky.


Poteší aj sada nástrojov spoločne označovaná ako Gamer's Guardian. Je zámerom je predlžovať životnosť dosky a zjednodušovať manipuláciu s ňou.

Pre jednoduché vytvorenie extrémne rýchleho úložiska poslúži program RAMDisk. Princíp je jednoduchý - z voľnej RAM pamäte sa vytvorí dočasné virtuálne úložisko, ktoré by malo byť až 20-krát rýchlejšie ako SSD. Vylepšená verzia už dokáže aj sama dynamicky alokovať pamäť takže nepoužívaná RAM je podľa potreby prideľovaná systému.


Základné dosky už dávno nie sú iba o hardvéri. V ASUS to dobre vedia a pribaľujú k doske poriadnu porciu softvéru vrátane geniálneho Al Suite 3.



Špecifikácie

ASUS Maximus VII Ranger
Formát
ATX (30,5 x 24,4cm)
Socket
Intel LGA1150
Čipset
Intel Z97 Express
Operačné pamäte
4 DIMM sloty
maximálne 32GB DDR3 v dvojkanálovom zapojení s frekvenciou 3200MHz (OC)
podpora XMP
Rozširujúce sloty
1x PCIe 3.0 x16 (červené, single x16 alebo dual zapojenie x8/x8)
1x PCIe 2.0 x4 (čierny)
3x PCIe 2.0 x1
Úložisko
Intel Z97 čipset
6x SATA3
1x M.2 10Gb/s
USB
Intel Z97 čipset
6x USB 3.0 (4x na zadnom panely, 2x na doske)
7x USB 2.0 (2x na zadnom panely, 5x na doske)
LAN
1x Intel I218-V Gigabit
Multi-GPU
podpora pre AMD CrossFireX a nVidia SLI
Audio
SupremeFX
8-kanálové HD audio
Zadný panel
1x PS/2 pre klávesnicu/myš
2x USB 2.0 porty
1x USB BIOS Flashback tlačidlo
1x optický S/PDIF výstup
1x HDMI
1x VGA
1x DVI-D
4x USB 3.0 (modré)
1x RJ45
6x pozlatené audio jack
Interné konektory
1x USB 3.0 konektor
3x USB 2.0 konektory
1x ROG Extension header
6x SATA3 konektory
1x 4-pin konektor pre CPU ventilátor
1x 4-pin konektor pre voliteľný CPU ventilátor
3x 4-pin konektor pre systémové ventilátory
1x 24pin EATX napájací konektor
1x 8pin EATX 12V napájací konektor
1x jumper pre vymazanie CMOS
1x tlačidlo pre zapnutie dosky
1x tlačidlo pre reset dosky
1x MemOK! tlačidlo
1x AAFP konektor pre audio na predný panel
1x konektor pre systémový panel
1x TPM konektor
1x Sonic SoundStage tlačidlo
1x KeyBot tlačidlo
Dodávaný softvér
ovládače
ROG GaemFirst III
ROG RAMDisk
ROG CPU-Z
ROG MemTweakIt
Kasperky AntiVirus
DAEMON Tools Pro Standard
ASUS WebStorage
Home Cloud
ASUS nástroje (Al Suite 3...)
Cena (november 2014)
od 156€ (zdroj: heureka.sk)



ASUS Maximus VII Ranger - Čipset, bližší pohľad na dosku


Základná doska v dnešnom teste ťaží z moderného Intel Z97 čipsetu, ktorý prekonáva iba Intel X99 čipset pre fajnšmekrov. Z97 oproti minulému Z87 neprináša príliš veľa markantných zmien. Hlavnou devízou je podpora procesorov Core 5. generácie (Broadwell) a podpora nového rozhrania M.2. PCH dokáže poskytnúť disku zapojenému do M.2 slotu 2 PCIe 2.0 linky, čím sa celková teoretická rýchlosť vyšplhá na 10Gb/s.


PCIe linky sú rozdelené štedrejšie do 1x 16, 2x8 alebo 1x8+2x4 kombinácií. USB 3.0 podporuje čipset 6, USB 2.0 až 14. Čipset podporuje 6 SATA3 portov či eSATA port. Nechýba podpora pre zapojenie 3 monitorov naraz. Oficiálna podpora zo strany procesora je do frekvencie 1600MHz aj pre nízkonapäťové moduly. Z97 je čipset vhodný pre pretaktovanie nakoľko umožňuje meniť BCLK.


Čipset je prestavený, hor sa na detaily dosky samotnej!


Druhý obrázok ukazuje pohľad na paticu LGA 1150 a jej okolie. Dobre vidieť napájanie procesora Extreme Engine Digi+ III pozostávajúce z 8 fáz (6 pre procesor, 2 pre iGPU). Napájanie tvoria kvalitné NexFET Power Black MOSFETy, nové zliatinové cievky či prémiové 10K Black Metallic kondenzátory so životnosťou 10 000hodín a o 20% vyššou tepelnou odolnosťou. Mosfety kryjú pevne uchytené pasívy.


Za nimi sa na tradičnom mieste nachádza EATX 12V konektor pre napájanie procesora a dvojica 4-pinových konektorov pre ventilátory na chladič procesora.


Konektorov pre ventilátory je celkovo 5 a všetky sú 4-pinové.


Zadná strana veľa neprezradí, len zapojenie PCI slotov a to, že mosfety sú chladené aj zo spodnej strany. Vidieť aj oddelenie zvukovej časti od zvyšku PCB. Potešila ma kvalita PCB, ktoré je pevné a neprehýba sa.


V pravom hornom rohu sa tlačí hneď niekoľko zaujímavých vecí. Sú nimi 3 tlačidla pre zapnutie a reštart dosky a tiež tlačidlo MemOK! pre rýchle nastavenie bezpečných hodnôt operačných pamätí. Pozornosť púta aj diagnostický POST displej zobrazujúci kódy a profily Sonic SoundStage. K dokonalosti tejto "OC zóny" chýbajú možno už len meracie body napätia či LN2 jumper. Tie si ASUS schováva pre drahšie dosky.


Na klasickom mieste je veľký 24-pinový EATX konektor pre napájanie, či jediný interný USB 3.0 konektor. Trojicu dopĺňa 4-pinový konektor pre systémový ventilátor. Pod EATX konektorom môžete vidieť 4 LED. Celkovo je LED na doske viacero a signalizujú prípadne problémy.


Sloty pre operačné pamäte sú 4 a zapojíte do nich maximálne 32GB DDR3 pamätí. Tie je možné pretaktovať na frekvenciu 3200MHz.


Trochu sa šetrilo na SATA portoch ktorých je "len" 6 (všetky sú vyvedené z čipsetu). Nehľadajte ani žiadny SATA Express port.


Pomerne veľa miesta zaberá pasív nad PCH, čoho výsledkom by však mohli byť dobre teploty.


Presúvame sa na spodný okraj, na ktorom môžeme nájsť dvojicu interných USB 2.0 konektorov, jeden konektor pre systémový ventilátor, KeyBot tlačidlo a konektory TPM a pre zapojenie počítačovej skrine.


To však nie je všetko, ďalej nachádzame ROG EXT konektor, tlačidlo pre vymazanie CMOS, Sound Stage tlačidlo a nakoniec aj AAFP konektor pre vyvedenie audia na predný panel. CMOS je možné vymazať aj jumperom, ktorý je nad tlačidlom.


V oblasti PCIe slotov sa nachádza veľký iROG čip a čip s BIOSom.


Pod socketom si našiel miesto aj M.2 slot s rýchlosťou 10Gb/s. Disky pripojené do neho môžu mať dĺžku 60 alebo 80mm.


Detail na prvý PCIe slot a 4 deličky PCIe liniek ASMedia.


Maximus VII Ranger ponúka 3 dlhé PCIe x16 sloty a zhodne 3 krátke PCI x1 sloty. Tie sú všetky štandardu 2.0. Štandardu 2.0 je aj čierny PCIe x16 slot, ktorý je navyše zapojený v režime x4. Prvý červený slot zľava je zapojený v režime x16, druhý červený slot je elektricky pripojený ako x8. Pri obsadení oboch slotov grafickými kartami sa linky rozdelia v pomere x8/x8. Doska podporuje ako SLI od nVidia tak i CrossFireX od AMD. Rozstupy medzi PCIe slotmi sú viac ako dostatočné, tlačiť sa nebudú ani grafické karty s robustnejším chladičom.


Ďalší obrázok ukazuje SupremeFX zvukovú časť. Dominantnou časťou je EMI štít nad kodekom (ASUS nikde neuvádza použitý kodek, pravdepodobne však pôjde o ALC1150). V popredí vidieť japonské kondenzátory.


Zadný panel ponúka totožnú výbavu ako Ranger pre AMD platformu. Zľava doprava teda narazíme na kombinovaný PS/2 port, dvojicu USB 2.0, optický výstup S/PDIF, HDMI, zastaraný VGA, dual-link DVI-D, tlačidlo USB BIOS flashback, 4 modré USB 3.0 porty, gigabitový LAN port a audio výstupy.



ASUS Maximus VII Ranger - BIOS


Verzia BIOSu v našom teste bola 2012. Počas testovania som nezaznamenal žiadne problémy, nestabilitu BIOSu či nekompatibilitu s našimi komponentmi.



EZ Mode v BIOSe ponúka jednoduché no prehľadné rozhranie. Meniť je možné základné veci ako prioritu bootovania či načítať XMP profily.


Fan Tuning poskytuje rýchle nastavenie ventilátorov. Vyberať je možné spomedzi prednastavených režimov, alebo si je možné úplne manuálne navoliť rýchlosti ventilátorov.


Ďalšia funkcia určená pre menej zdatných užívateľov je EZ Tuning Wizard. S pomocou nej je možné jednoducho zvýšiť výkon zostavy.


Záložka Extreme Tweaker by mala uspokojiť nejedného náročného užívateľa. V tejto ponuke je možné meniť BCLK.

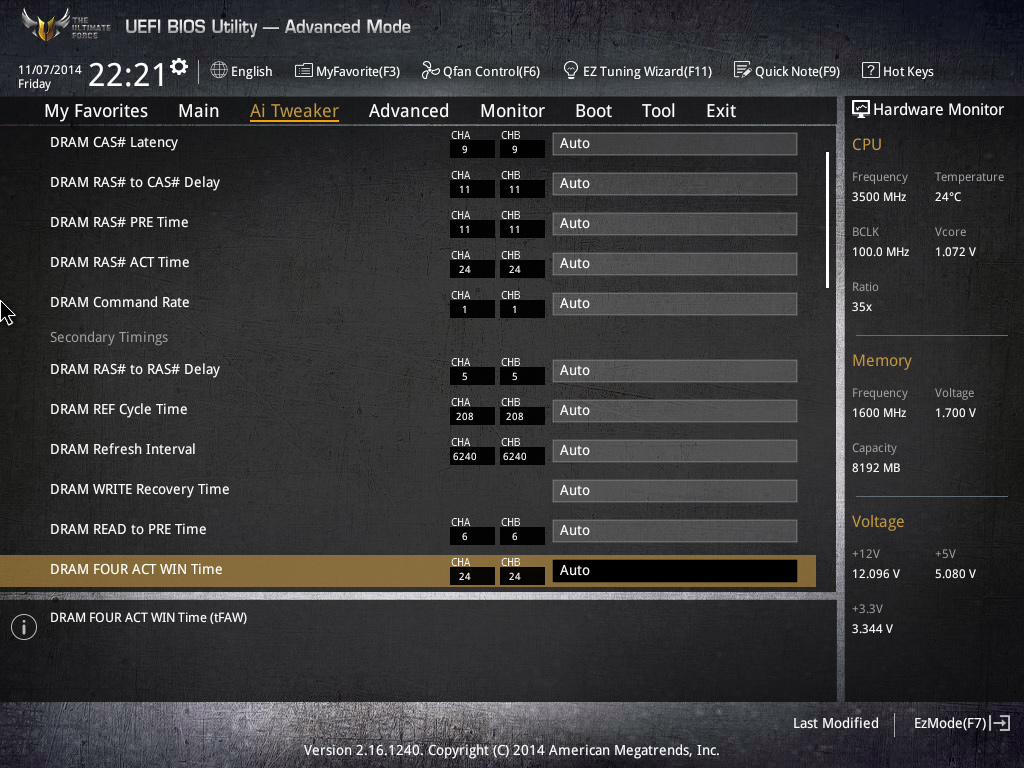

Aj pre RAMky má BIOS bohaté možnosti.

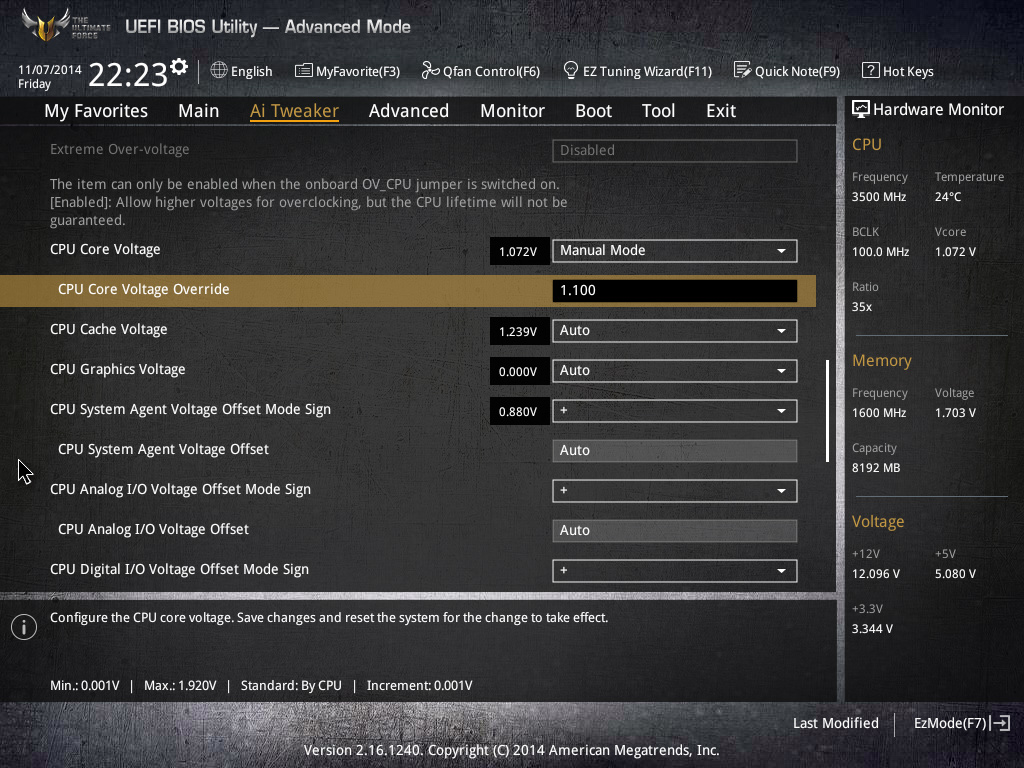

Napätia jednotlivých častí je možné meniť v jemných krokoch.


Pod kartou Advanced sa skrývajú rozličné ponuky, v ktorých je možné deaktivovať Turbo alebo meniť režim pre pevné disky.


V tej istej karte je možné meniť aj rýchlosť resp. štandard, podľa ktorého majú komunikovať PCIe sloty. Užitočné môže byť aj manuálne vypínanie USB portov.

V karte Monitor pod položkou Voltage Monitor je možné prehľadne sledovať aktuálne napätia jednotlivých častí.

S EZ Flash 2 Utility je aktualizácia BIOSu hračka. Stačí len zasunúť kľúč, vybrať patričný súbor a riadiť sa pokynmi na obrazovke.


ASUS Sabertooth Z97 Mark 1 - Balenie, príslušenstvo


Druhá dnes testovaná doska je úplne z iného súdka ako predošlá zameraná na hráčov. Sabertooh Z97 Mark 1 totiž pochádza z TUF (The Ultimate Force) série čo znamená extravagantný dizajn a množstvo zaujímavých funkcií. Mark 1 je drahší z dvojice Mark modelov nakoľko jeho najnižšia cena sa v súčasnosti pohybuje od 216€. Dostupný je aj lacnejší súrodenec Sabertooth Z97 Mark 2 s cenou od 145€. ASUS plánuje aj uvedenie limitovanej edície TUF Sabertooth Z97 Mark S, čo je prakticky tá istá doska ako dnes testovaná len v bielom.

ASUS je u svojich Sabertooth základných dosiek verný tmavému ladeniu balenia a inak tomu nie je ani u tohto modelu. Nevýrazné balenie však v sebe skrýva výrazné príslušenstvo.

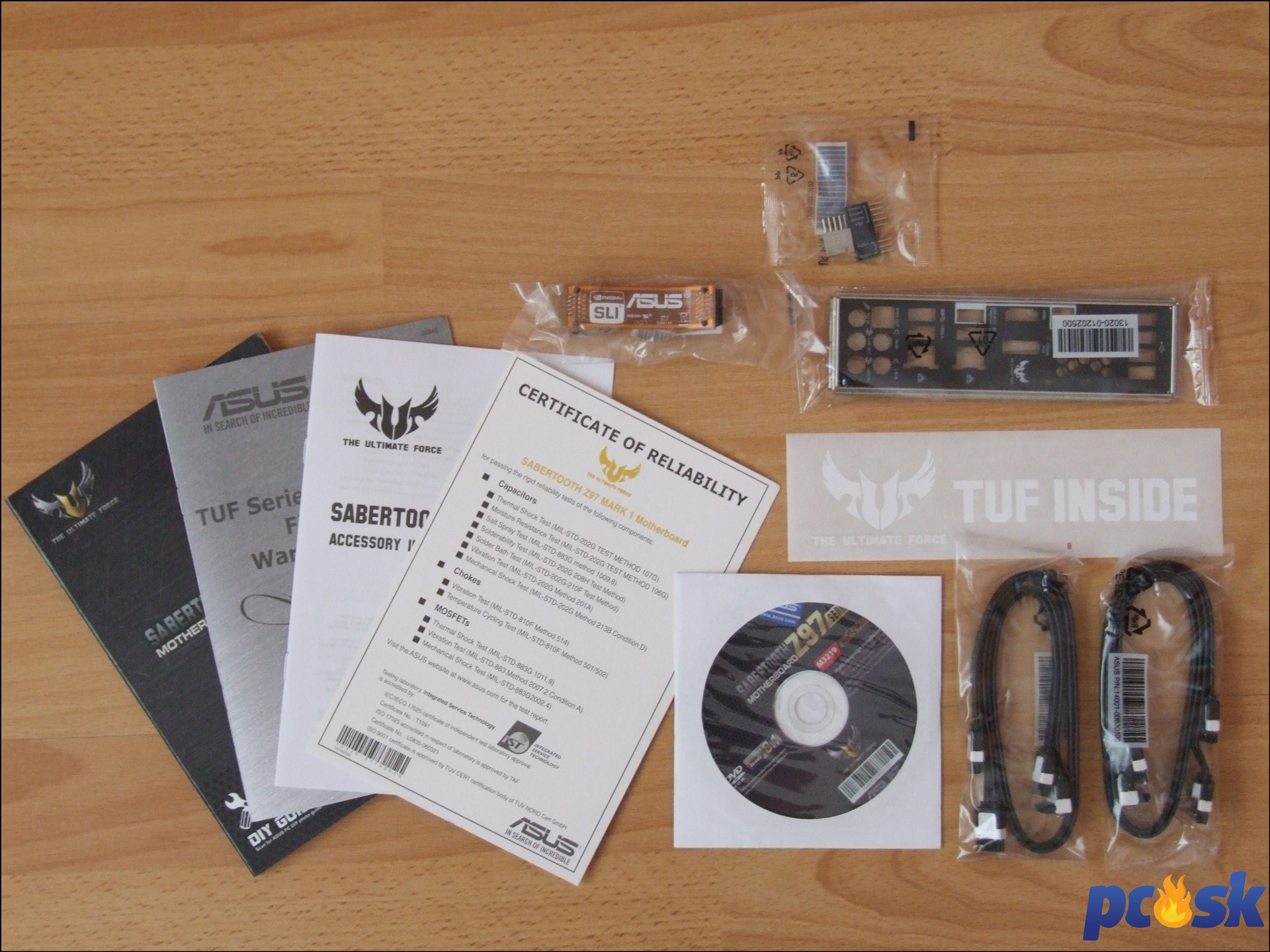

Prvá dávka sa nachádza na spodku krabice a tvoria ju manuály, DVD s ovládačmi, SATA3 káble, záslepka na zadný I/O panel, SLI mostík, Q-konektory či napríklad aj TUF Inside nálepka. Priložený je aj certifikát o spoľahlivosti, ktorý hlása, že kondenzátory, cievky a MOSFETy prešli rozličnými testami, ktoré potvrdzujú odolnosť dosky.

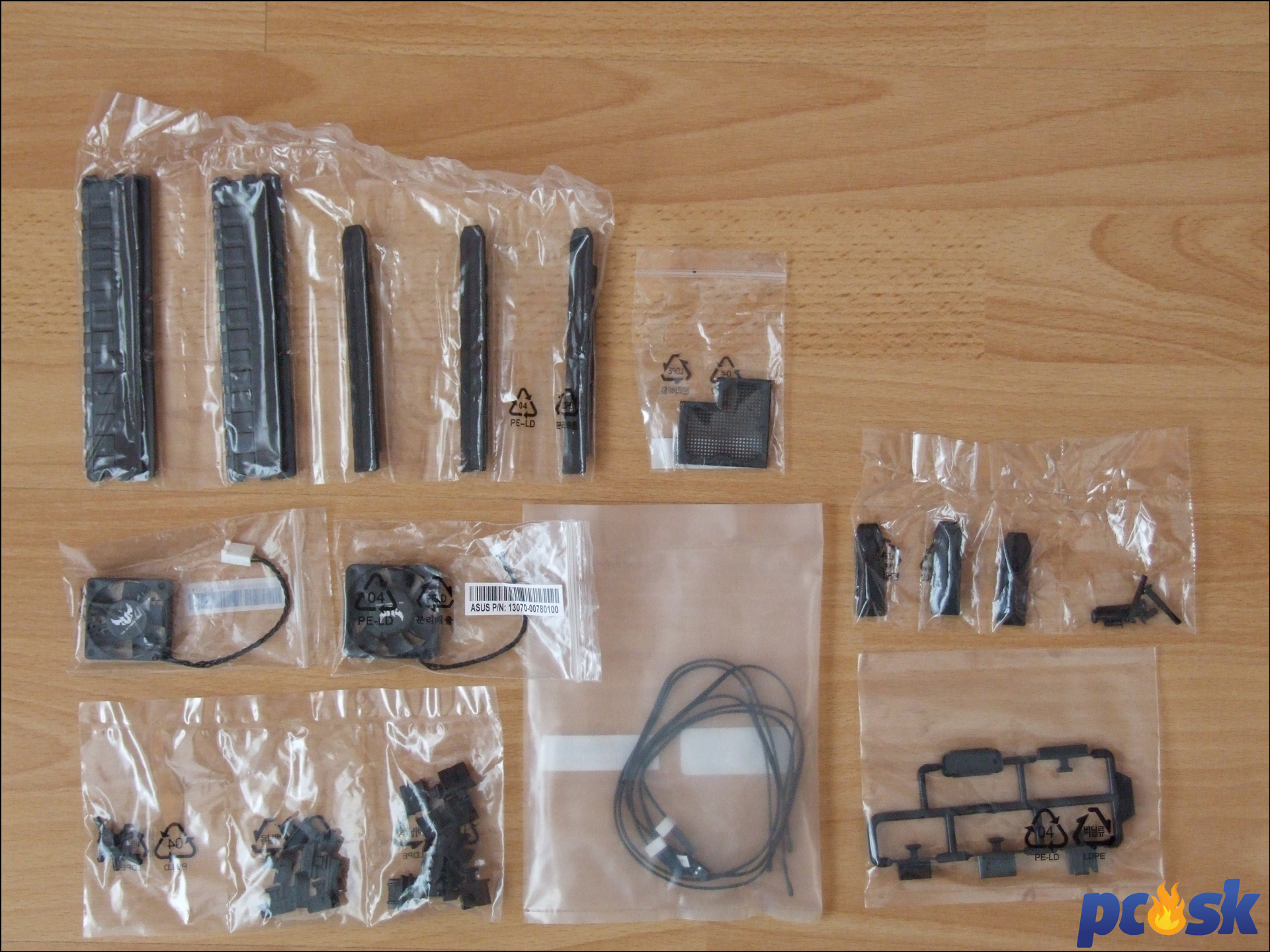

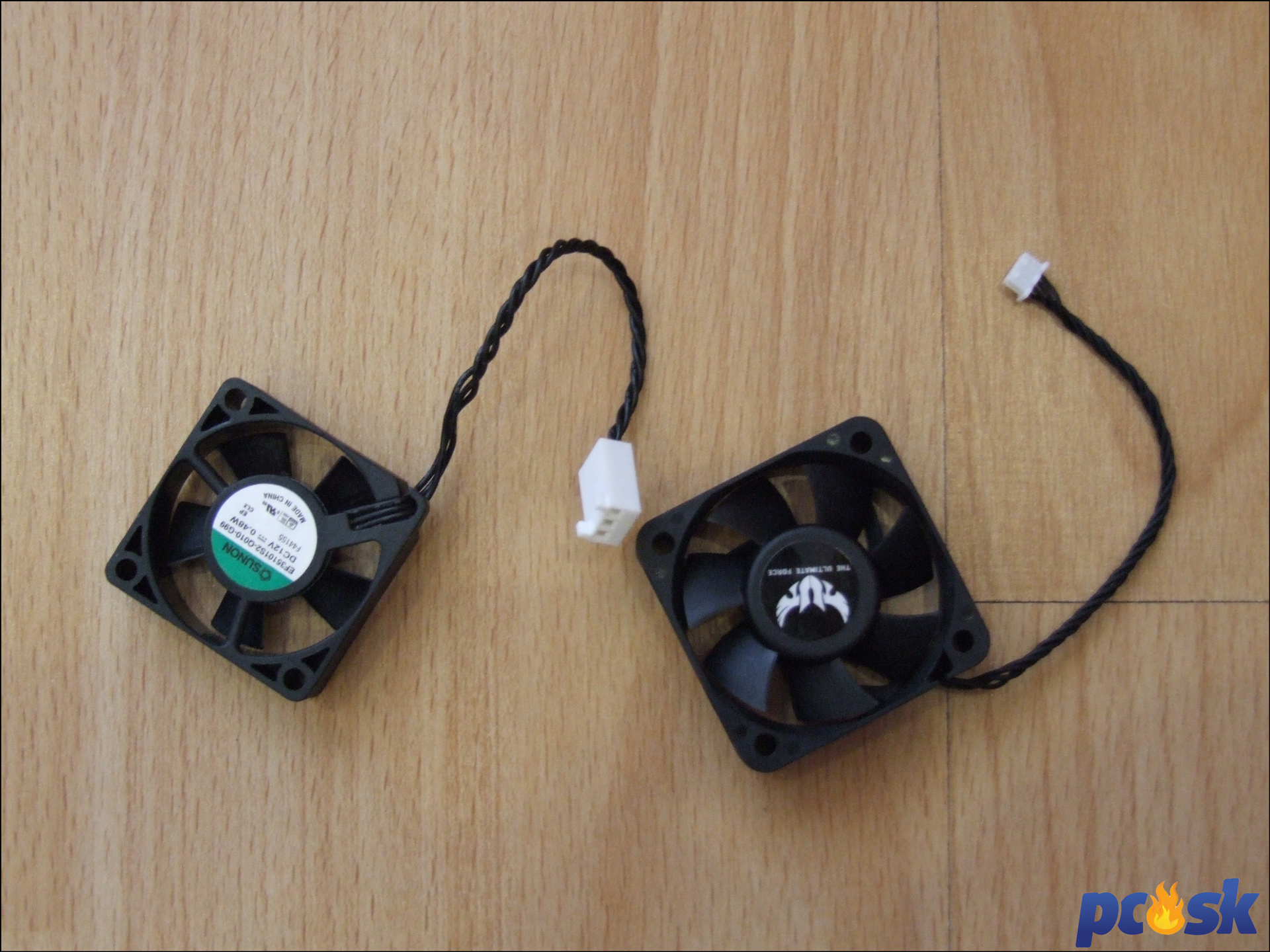

Výpočet príslušenstva však nekončí. Zatiaľ čo prvý obrázok zobrazoval tradičné príslušenstvo, ten druhý zobrazuje doplnkový obsah dostupný iba pre TUF základné dosky. V jednotlivých vreckách sa totiž nachádzajú 2 malé ventilátory, skutky, krytky pre PCIe x16 a PCIe x 1 sloty, krytky pre RAM, krytka SATA a USB konektorov, káble pre meranie teplôt a prachový filter pre zadný I/O panel. Príslušenstvo je naozaj bohaté a jeho kompletný zoznam nájdete nižšie.

  • užívateľský manuál
  • karta o záruke
  • certifikát spoľahlivosti
  • DVD s manuálmi a ovládačmi
  • 4x SATA3 káble
  • 1x SLI mostík
  • záslepka na zadný I/O panel
  • Q-konektory
  • nálepka TUF Inside
  • 1x 35mm ventilátor
  • 1x 40mm ventilátor
  • 3x krytka na PCIe x16 sloty
  • 3x krytka na PCIe x1 sloty
  • 2x krytka na DRAM
  • prachový filter na zadný I/O panel
  • krytky na LAN, HDMI, DVI, DP a predné USB porty
  • 3x káble na meranie teploty
  • 7x krytka na SATA porty
  • 1x krytka na SATA Express port
  • 8x krytka na USB
  • 2x krytka na interné USB konektory
  • 5x krytka na audio výstupy
  • skrutky

Škoda, že výrobca neprihodil rovno 4 krytky pre RAM keď už je tam celá plejáda krytiek na všetky možné otvory.


ASUS Sabertooth Z97 Mark 1 - Funkcie dosky, špecifikácie

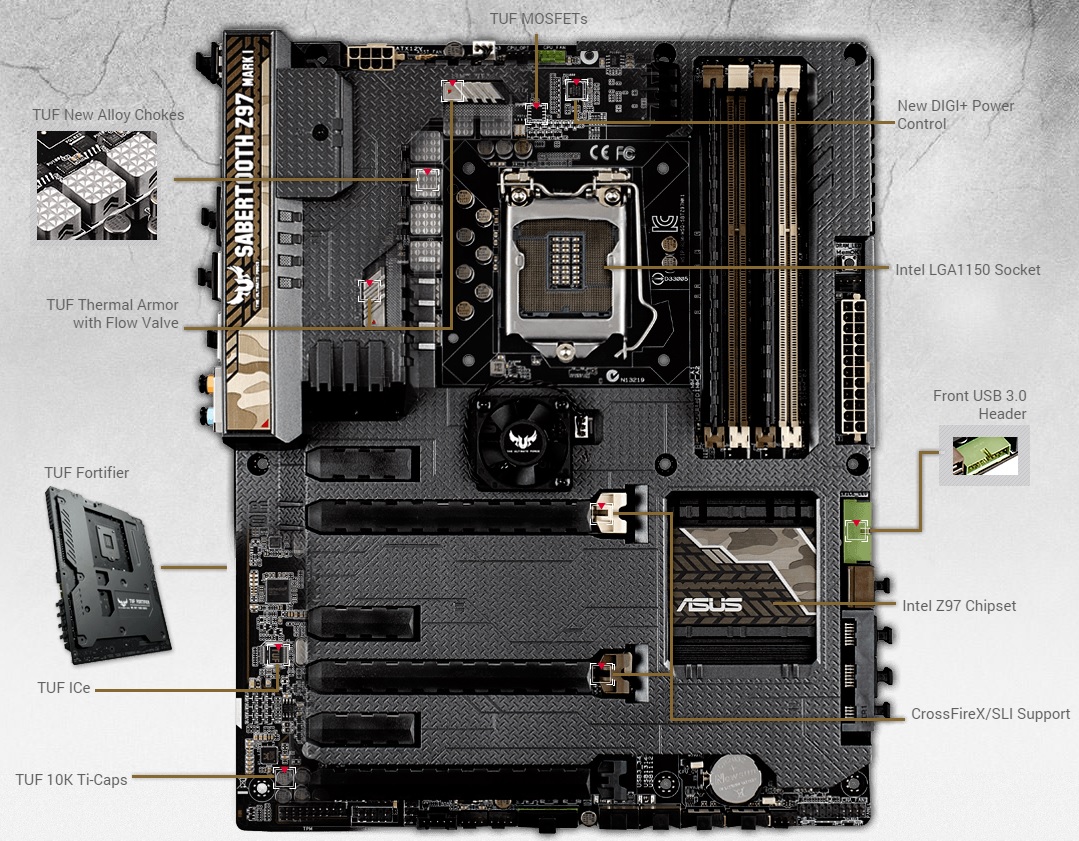

Sabertooth Z97 Mark 1 je prvou doskou z rady TUF v našom teste a tak sa poriadne pozrime čo nám táto séria prináša.

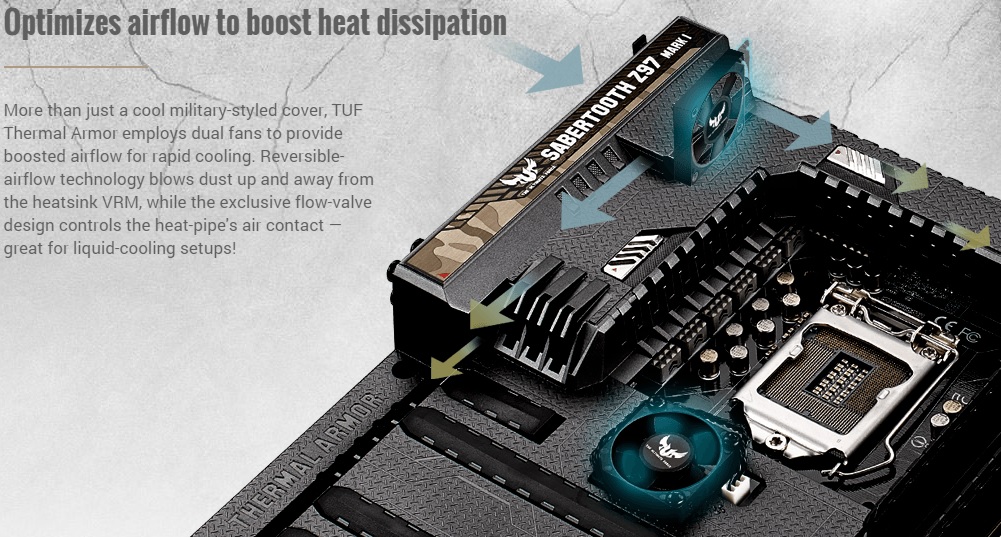

Plastové brnene nazýva ASUS Thermal Armor. Nejde však len o samotne obrnenie ale spadajú sem aj 2 drobné ventilátory, ktoré majú zlepšiť prietok vzduchu a prispieť tak k lepšiemu chladeniu kritických oblastí akými sú PCH a napájanie procesora.

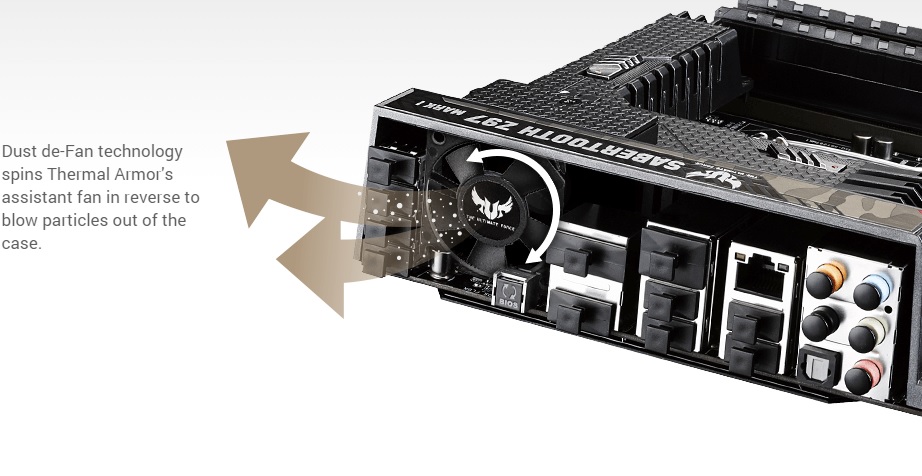

Malé prídavné ventilátory disponujú aj funkciou Dust De-Fan, ktorá spočíva vo vytiahnutí prachu von z útrob dosky. Deje sa to tak, že sa ventilátory roztočia na chvíľu opačným smerom.

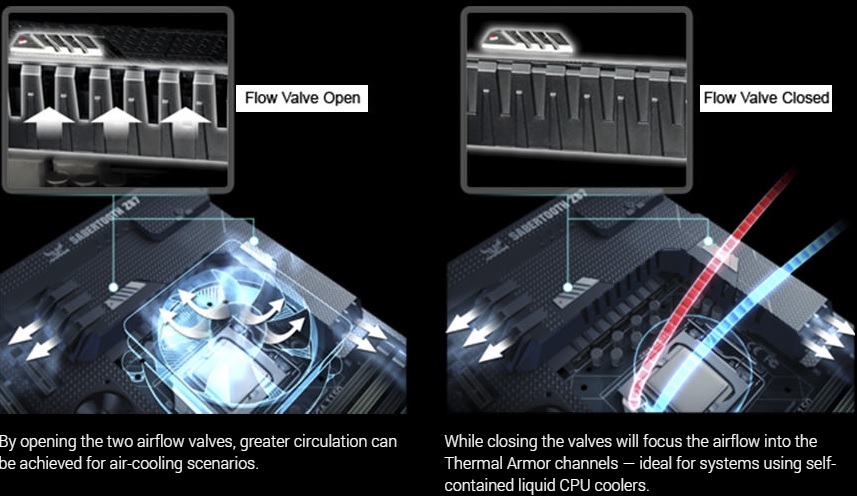

Užívatelia využívajúci vodné chladenie ocenia možno aj Flow Valve, ktorým je možné regulovať prietok vzduchu v okolí procesora.

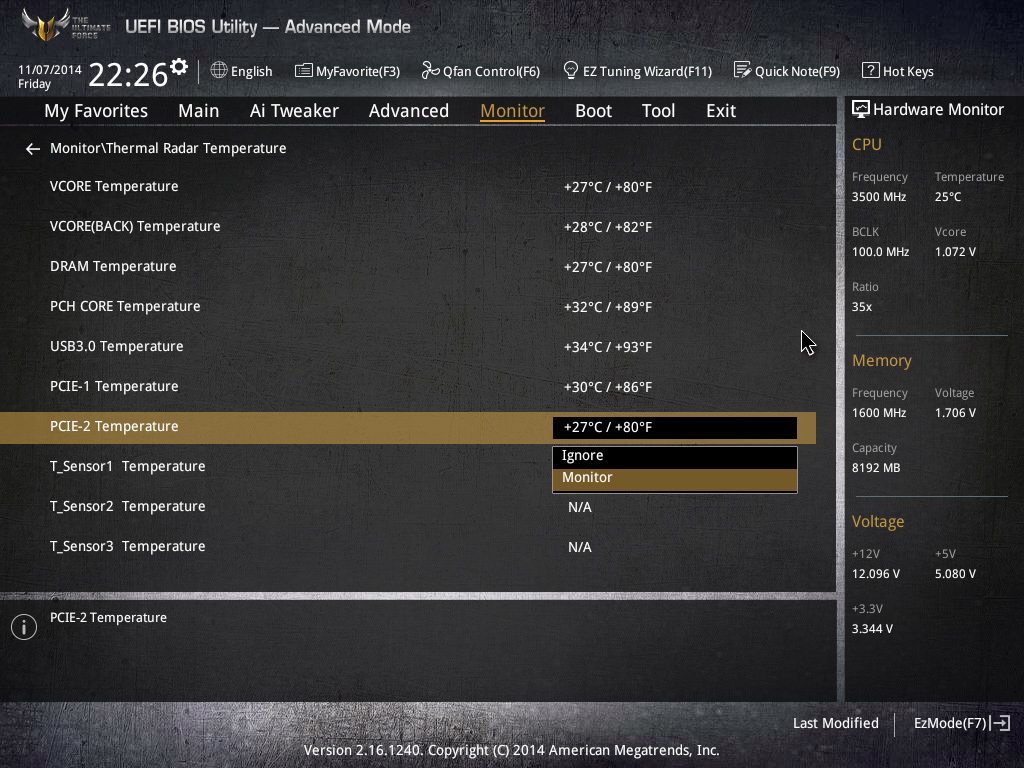

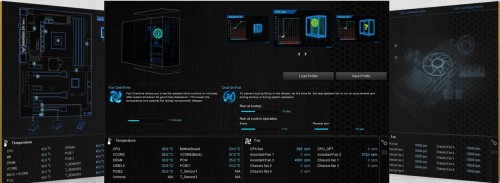

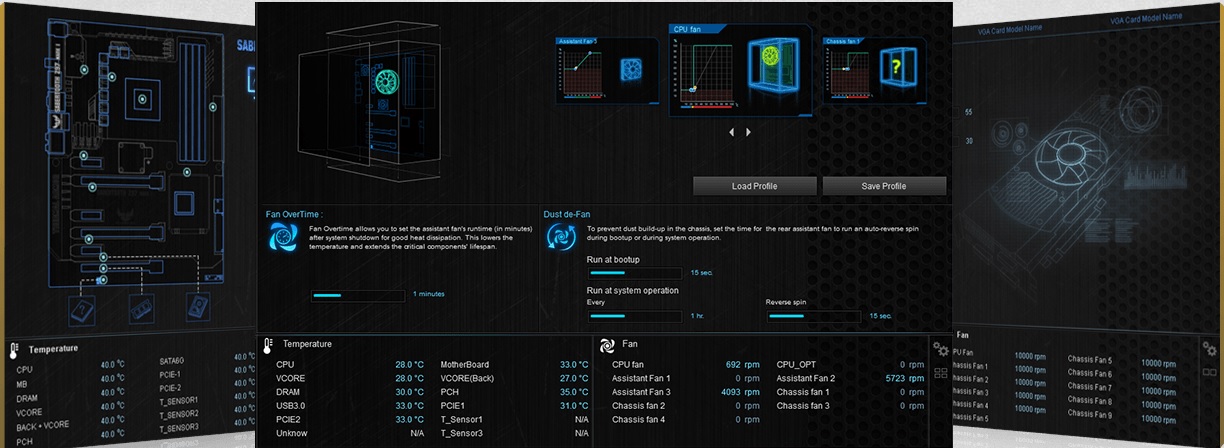

Ďalšou užitočnou funkciou je Thermal Radar 2. Ten sa zameriava hlavne na teploty a ovládanie ventilátorov. Nástroj umožňuje detailne sledovať teploty aj pomocou dodávaných čidiel a užívateľ tak môže precízne nastavovať rýchlosti ventilátorov.

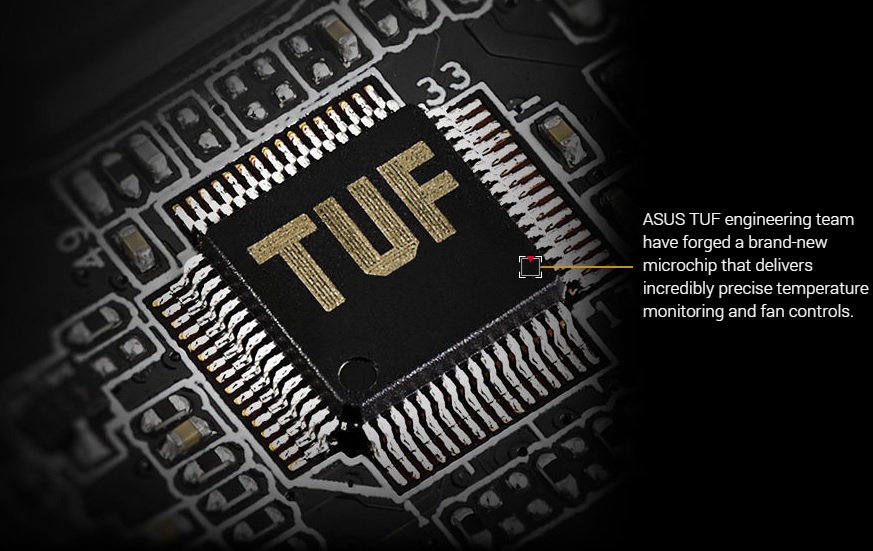

O presné meranie rýchlosti ventilátorov by sa mal postarať nový čip TUF ICe.

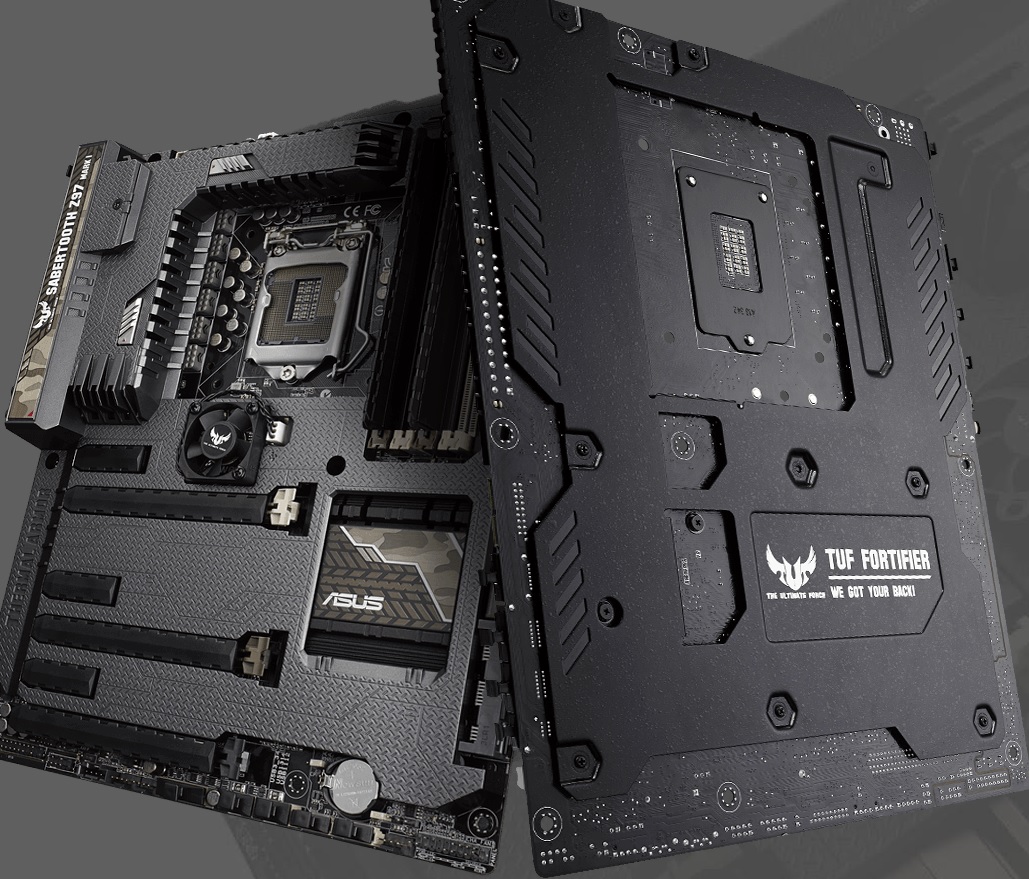

TUF Fortier je zadná výstuha základnej dosky. Tá už je kovová a zabezpečuje vyššiu pevnosť dosky, ktorá sa tak pod ťarchou robustných grafických kariet menej namáha a prehýba čo predlžuje jej životnosť. Súčasťou výstuhy je aj chladiaca podložka, ktorá odvádza teplo od kľúčových častí akými sú VRM a MOSFETy.

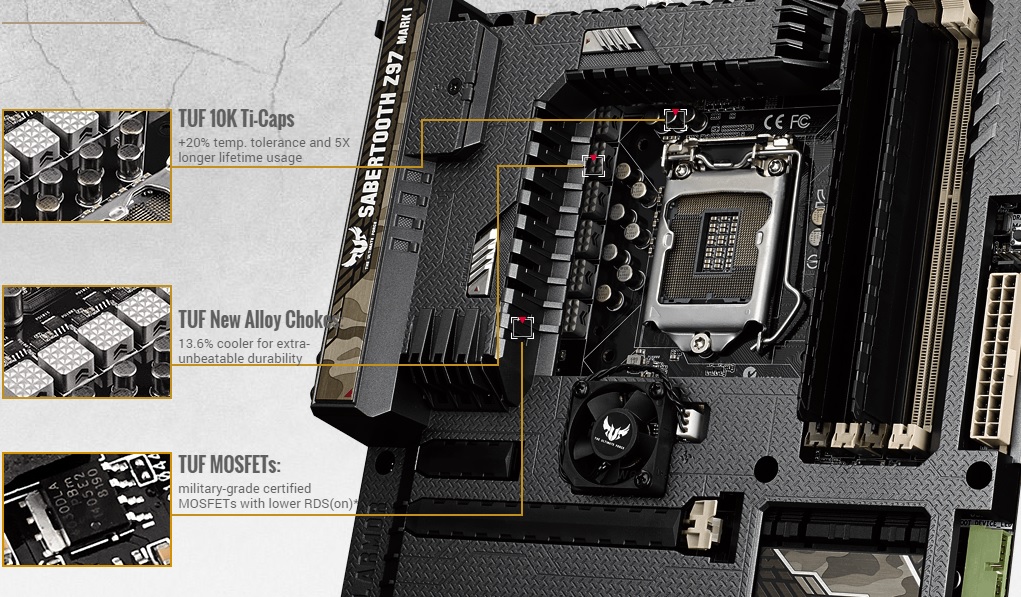

Odolné je aj napájanie procesora. TUF kondenzátory, cievky a MOSFETy sú energeticky úspornejšie, odolnejšie voči vysokým teplotám a majú vysokú životnosť.

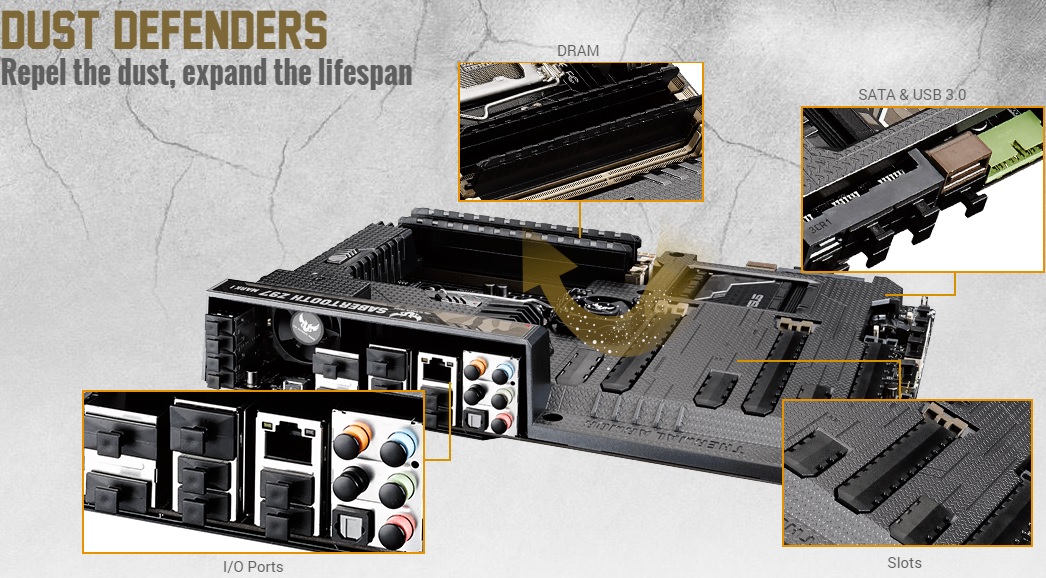

Pod skupinou Dust Defenders sa ukrývajú krytky proti prachu na všetky sloty a porty.

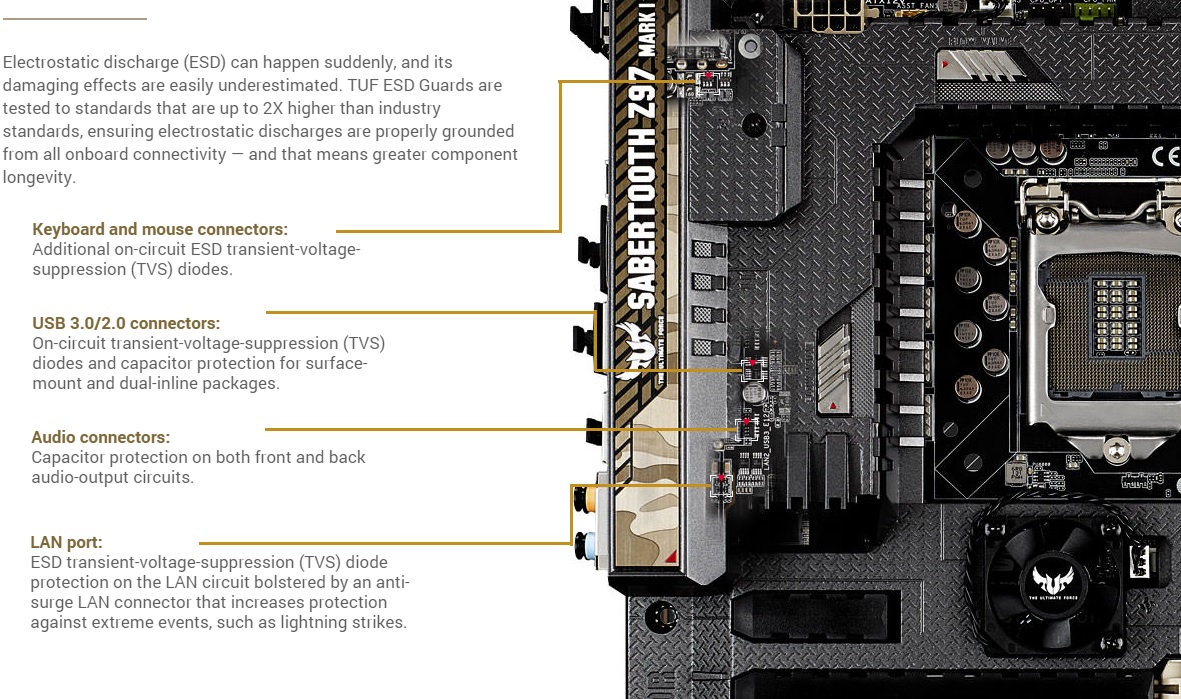

Doska má posilnenú ochranu aj proti elektrostatickým výbojom a to vďaka funkcii TUF EDS Guards.

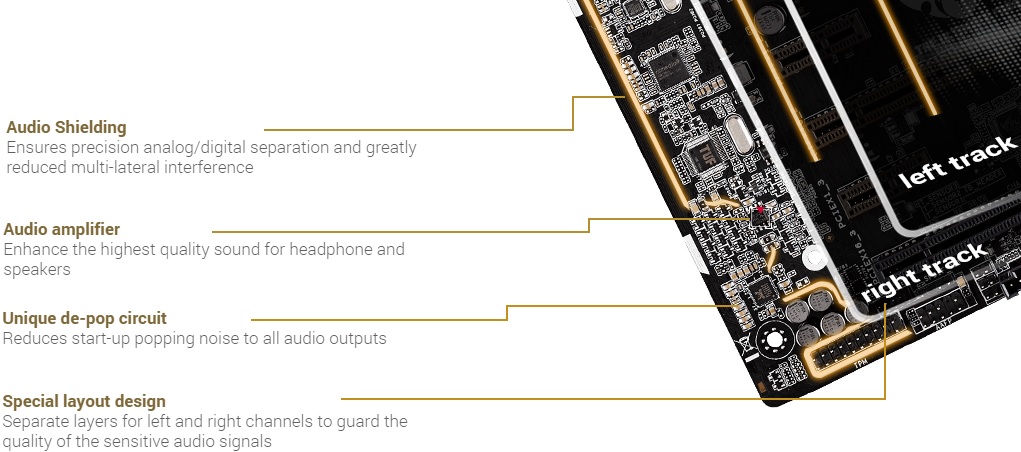

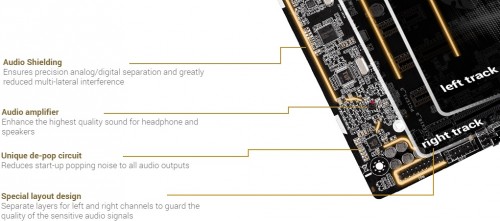

Myslíte, že táto doska nemá fyzicky oddelenú zvukovú časť? Omyl, len to nie je vidieť. Na tejto doske sú dokonca oddelené vrstvy pre ľavý a pravý kanál čo ma ešte viac zvýšiť kvalitu zvukových signálov.


5-ročná záruka nepochybne poteší a malo by ísť aj o dôkaz toho, že doska je naozaj odolná a má dlhú životnosť.



Špecifikácie


ASUS Sabertooth Z97 Mark 1
Formát
ATX (30,5 x 24,4cm)
Socket
Intel LGA1150
Čipset
Intel Z97 Express
Operačné pamäte
4 DIMM sloty
maximálne 32GB DDR3 v dvojkanálovom zapojení s frekvenciou 1866MHz
podpora XMP
Rozširujúce sloty
2x PCIe 3.0 x16 (single x16 alebo dual zapojenie x8/x8)
1x PCIe 2.0 x4 (čierny)
3x PCIe 2.0 x1
Úložisko
Intel Z97 čipset
4x SATA3
1x SATA Express 10Gb/s
ASMedia radič
2x SATA3 (béžové)
USB
Intel Z97 čipset
6x USB 3.0 (2x na zadnom panely, 4x na doske)
8x USB 2.0 (4x na zadnom panely, 4x na doske)
ASMedia radič
2x USB 3.0 na zadnom panely
LAN
1x Intel I218-V Gigabit
1x Realtek 8111GR Gigabit
Multi-GPU
nVidia Quad SLI a AMD Quad CrossFireX
Audio
8-kanálové HD audio
zvukový kodek Realtek ALC1150
Zadný panel
1x DisplayPort
1x HDMI
1x optický S/PDIF
1x USB BIOS Flashback tlačidlo
2x RJ45 port
4x USB 3.0 (modré)
4x USB 2.0
5x audio jack
Interné konektory
2x USB 3.0
2x USB 2.0
6x SATA3
1x 4pin konektor pre CPU ventilátor
1x 4pin konektor pre voliteľný CPU ventilátor
4x 4pin konektory pre systémové ventilátory
3x konektory pre doplnkové ventilátory (2x 3pin a 1x 4pin)
1x AAFP konektor
1x 24pin EATX napájací konektor
1x 8pin EATX 12V napájací konektor
1x konektor pre systémový panel (Q-konektor)
1x MemOK! tlačidlo
1x DRCT konektor
3x header pre teplotné senozory
1x S/PDIF header
1x TPM header
1x 5pin Thunderbolt header
1x jumper pre vymazanie CMOS
Dodávaný softvér
ovládače
Antivírus (OEM)
ASUS/TUF CPU-Z
ASUS nástroje
Cena (november 2014)
od 216€ (zdroj: heureka.sk)



ASUS Sabertooth Z97 Mark 1 - Čipset, bližší pohľad na dosku


Čipovou sadou je aj v tomto prípade Intel Z97 Express, ktorý sme si popísali u predošlej dosky. Vrhnime sa tak rovno na obrnenú dosku Mark 1.

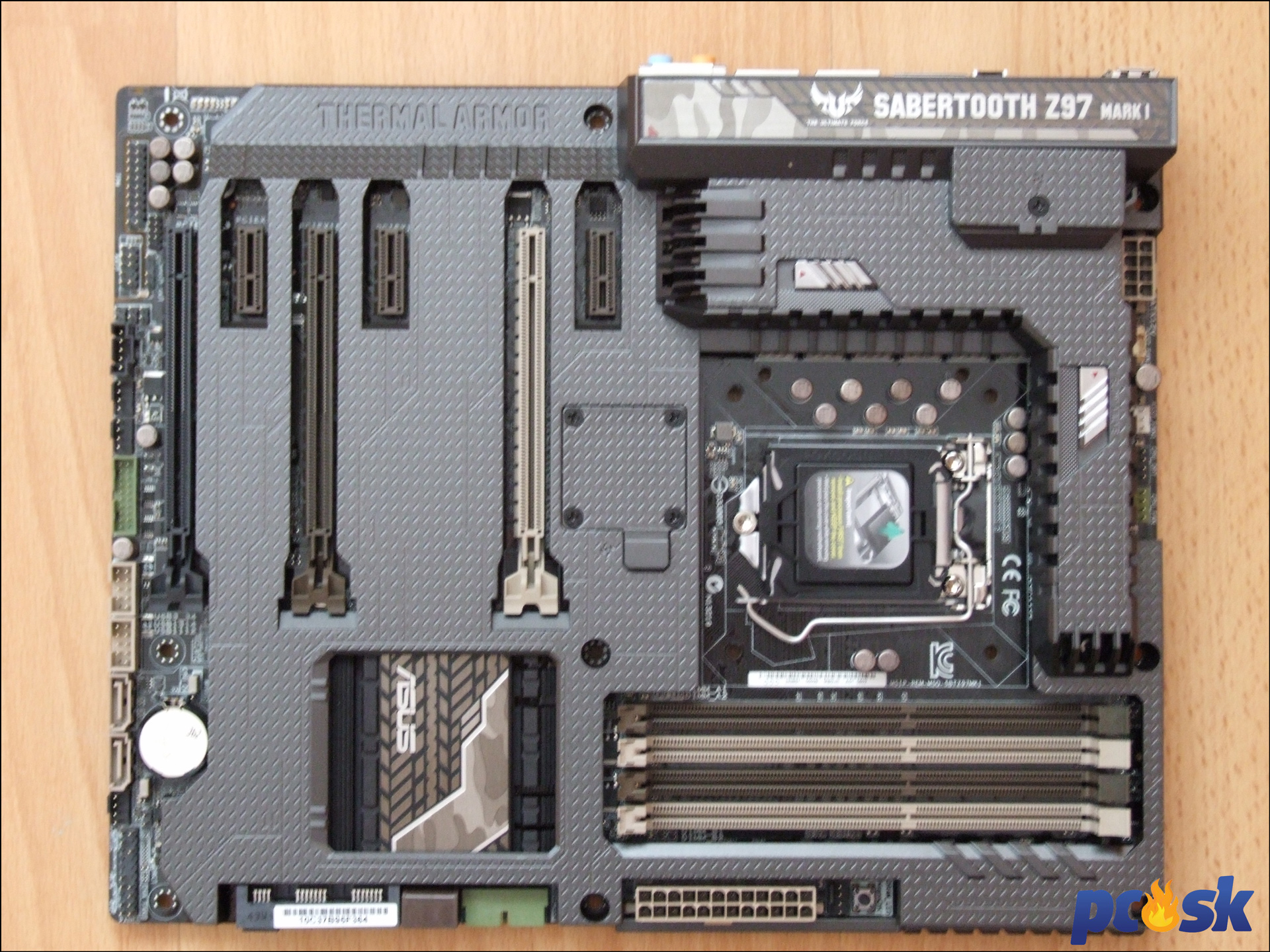

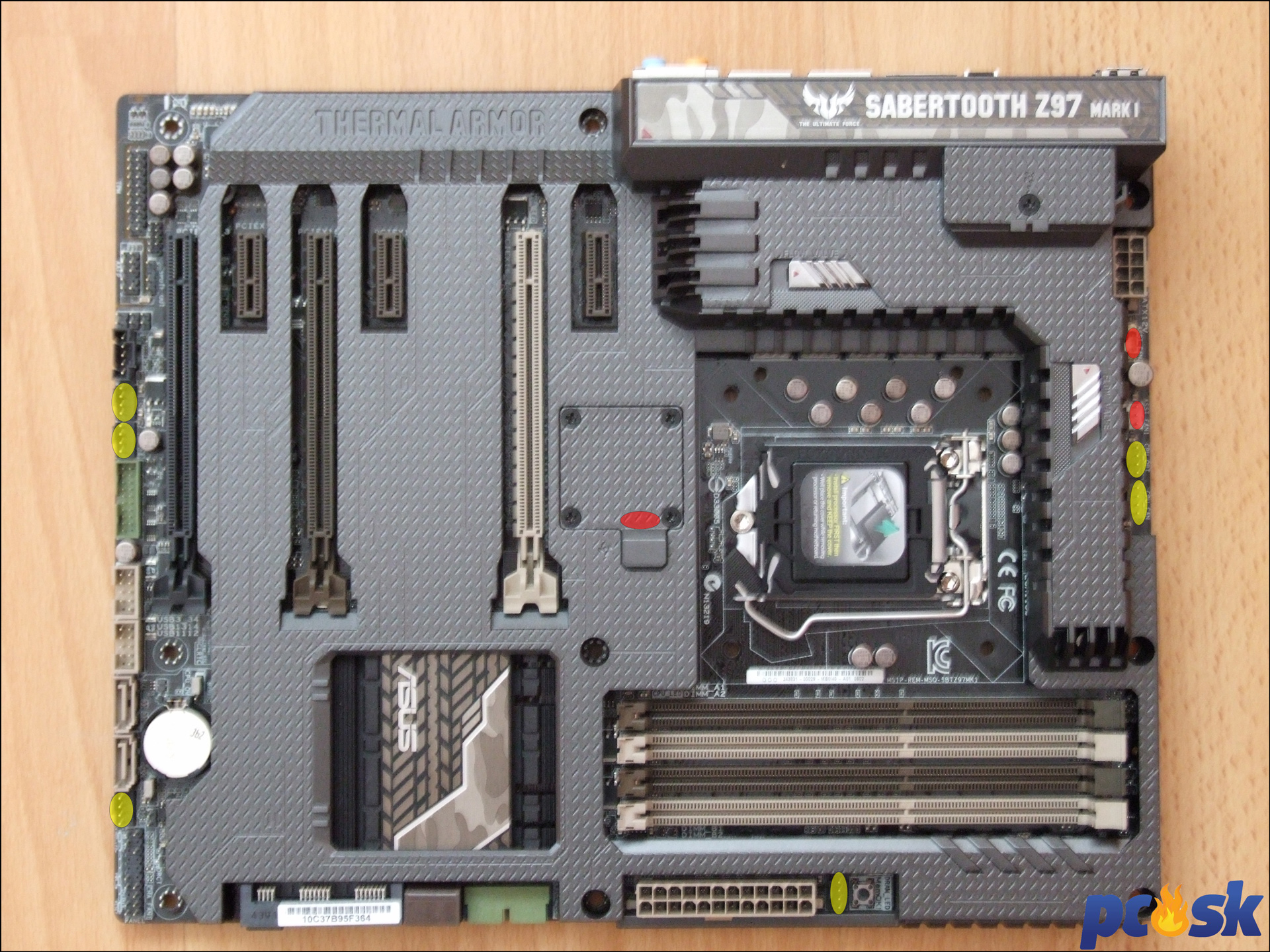

Prvý obrázok ukazuje celkový pohľad na dosku, ktorej väčšina útrob je skrytá pod plastovým krytom.

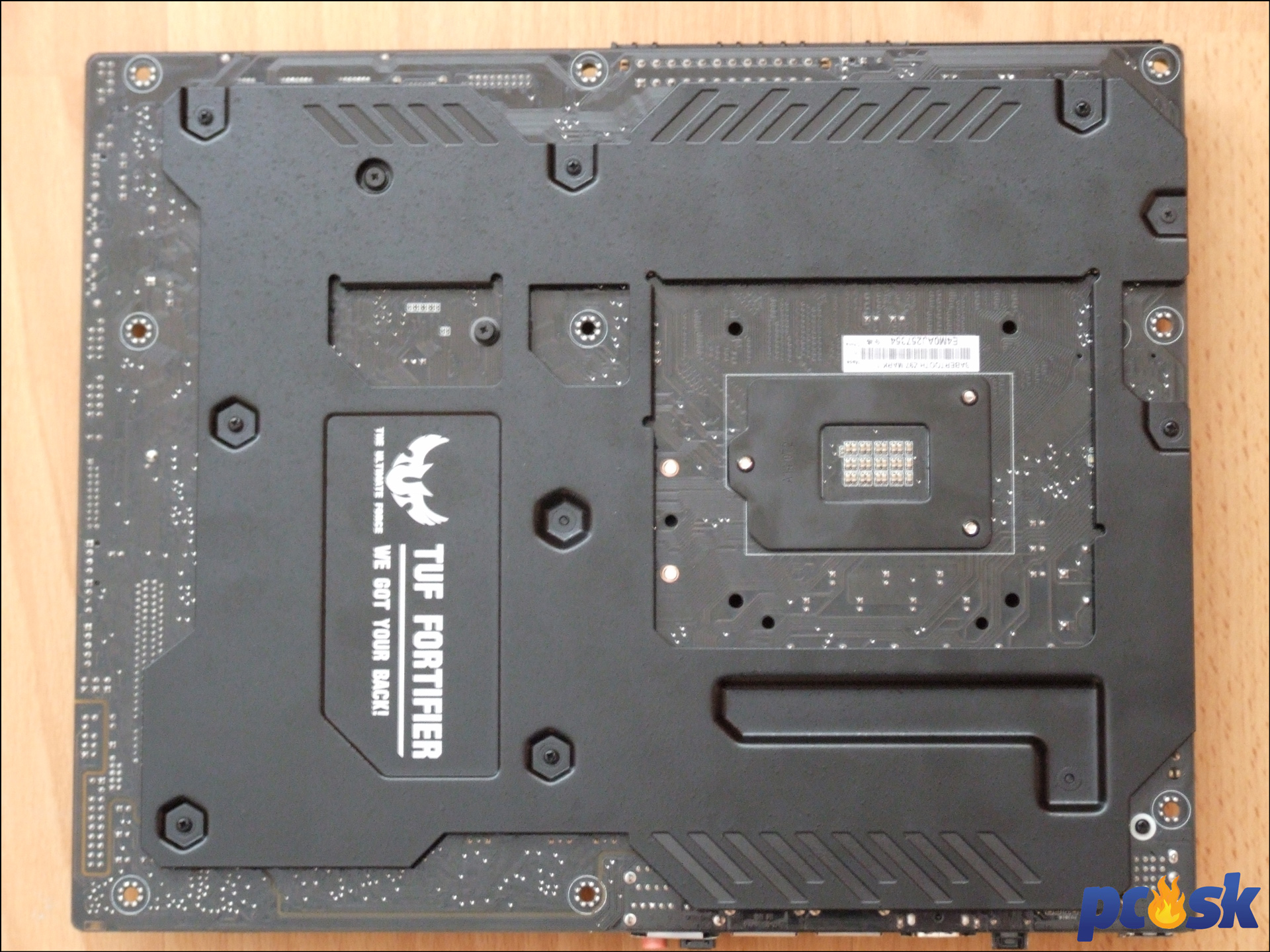

Zadná strana odhaľuje vystužujúci plát, ktorý vám bude kryť chrbát. K základnej doske je prichytený pevne pomocou skrutiek. Doska je naozaj pevná, no i pomerne ťažká.

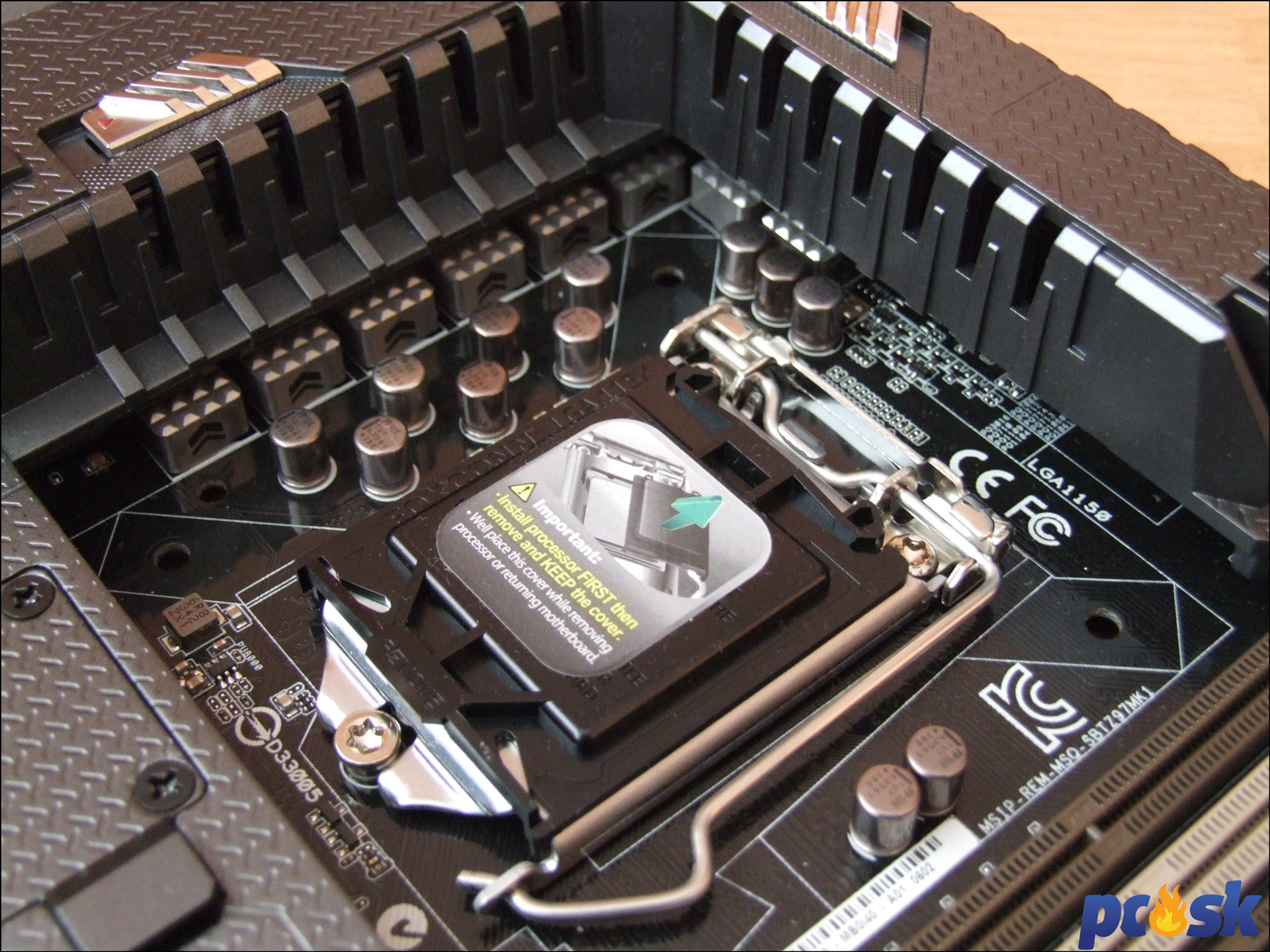

Pohľad na okolie patice ukazuje 8-fázové Digi+ Power Control pozostávajúce z TUF komponentov ako zliatinové cievky, 10K kondenzátory a MOSFETy. Všetky sú certifikované podľa vojenských štandardov. Komín a izolácia pre tekutý dusík sa však na tejto doske bude stavať ťažko nakoľko okolie patice nie je "najčistejšie"

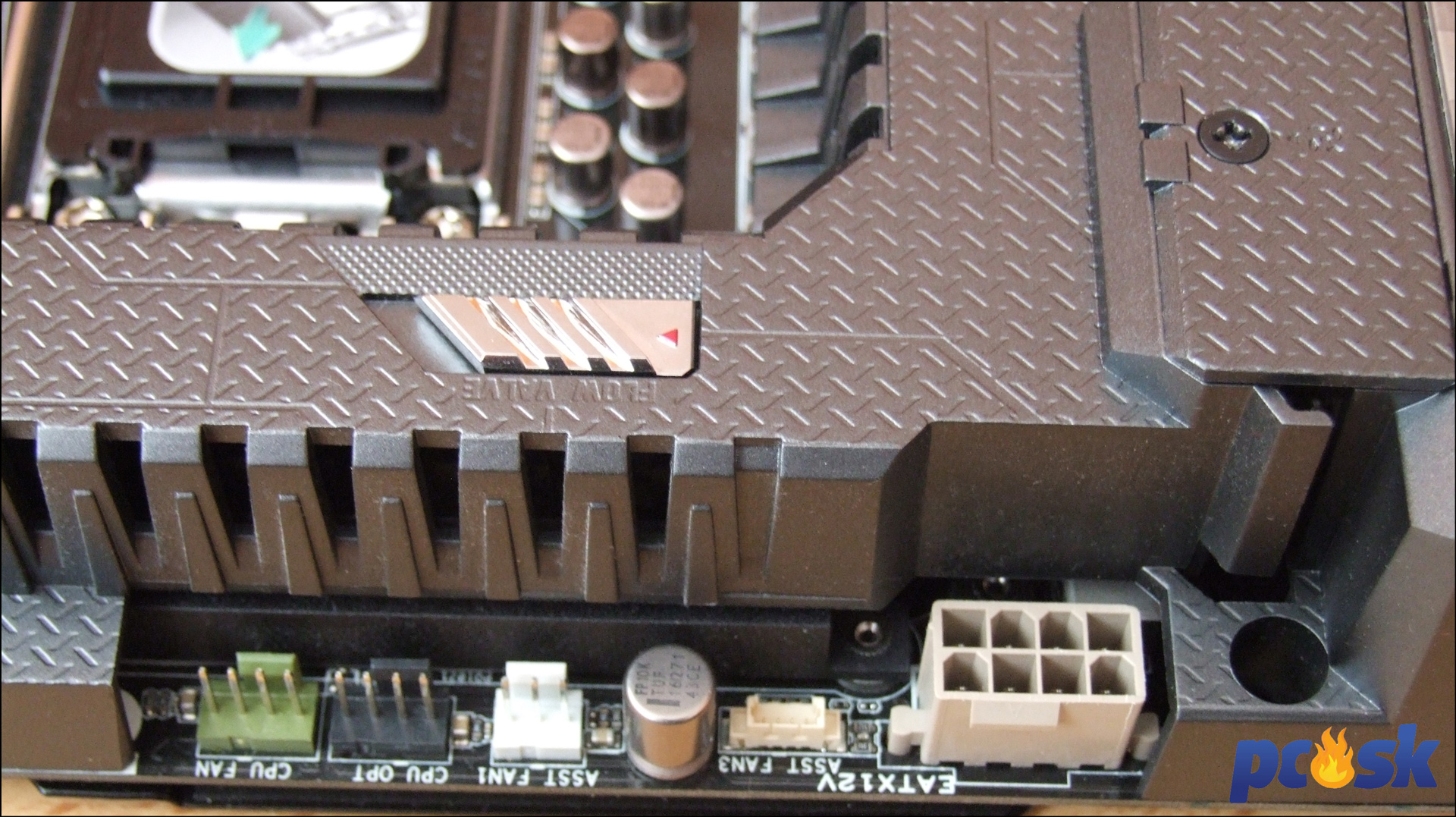

Horný kraj dosky ponúka klasicky 12V EATX konektor a hneď 4 konektory pre ventilátory - 2 pre CPU a 2 doplnkové.

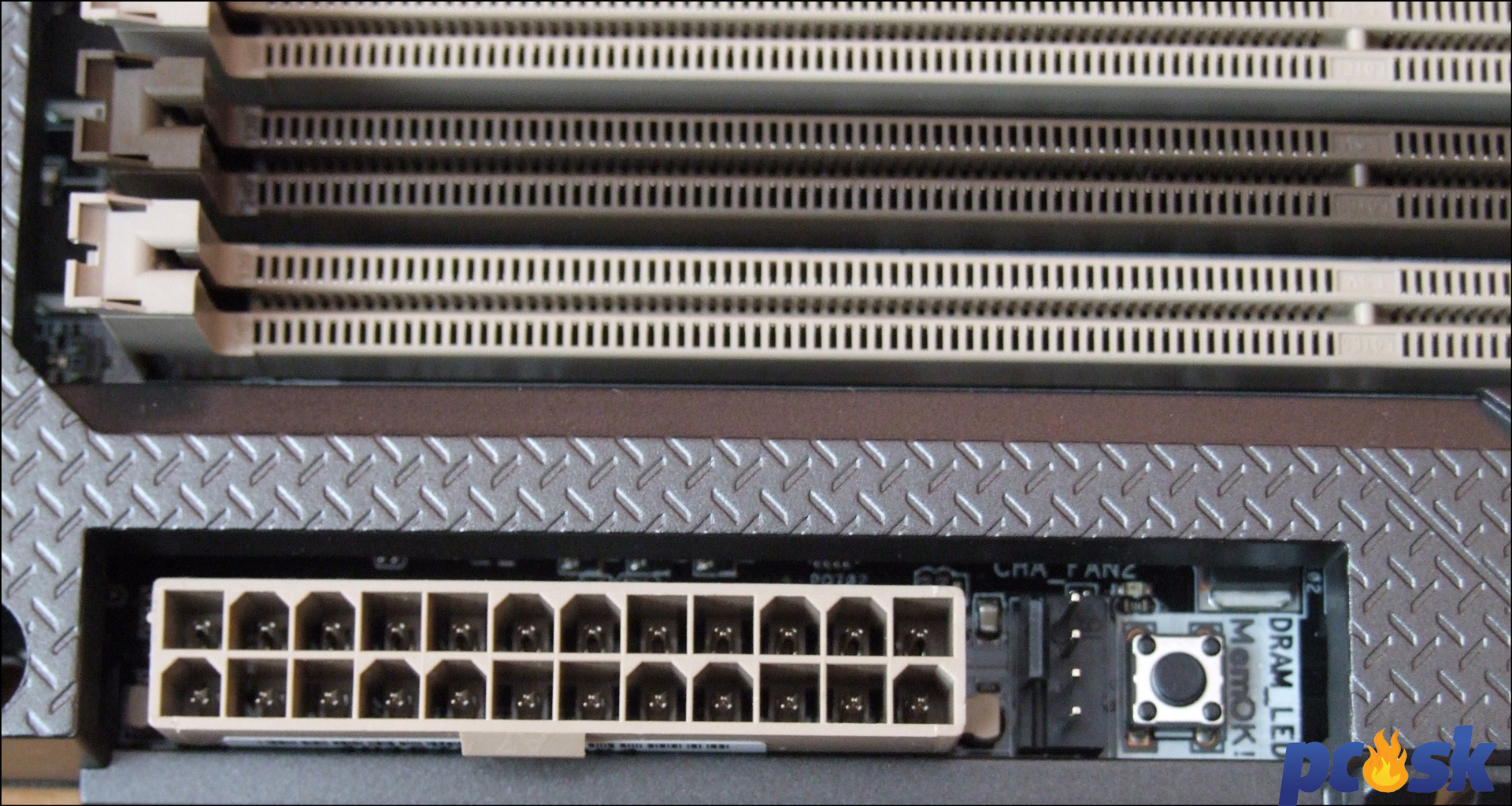

Na pravom kraji je umiestnený 24-pinový konektor pre napájanie, 4-pinový konektor pre systémový ventilátor a tlačidlo MemOk! spolu s LED.

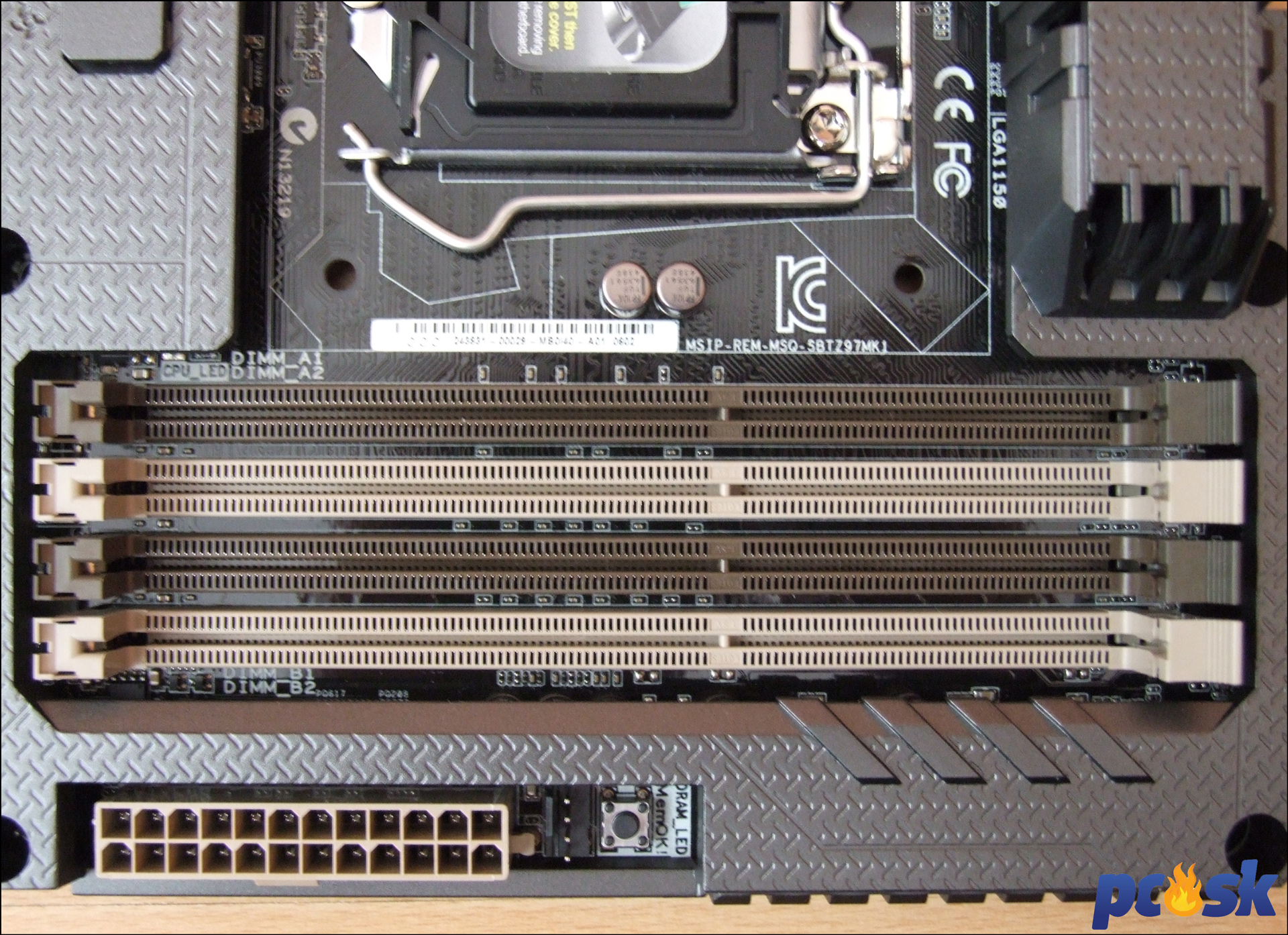

DIMM sloty pre operačné pamäte sú 4 a vmestíte do nich najviac 32GB. Oficiálna podpora frekvencií je však iba do 1866MHz. Tento údaj však berte s rezervou, doska mi bez problémov vzala aj pamäte s vyššou frekvenciou. Aretačné poistky sú pre lepšiu manipuláciu iba z jednej strany.

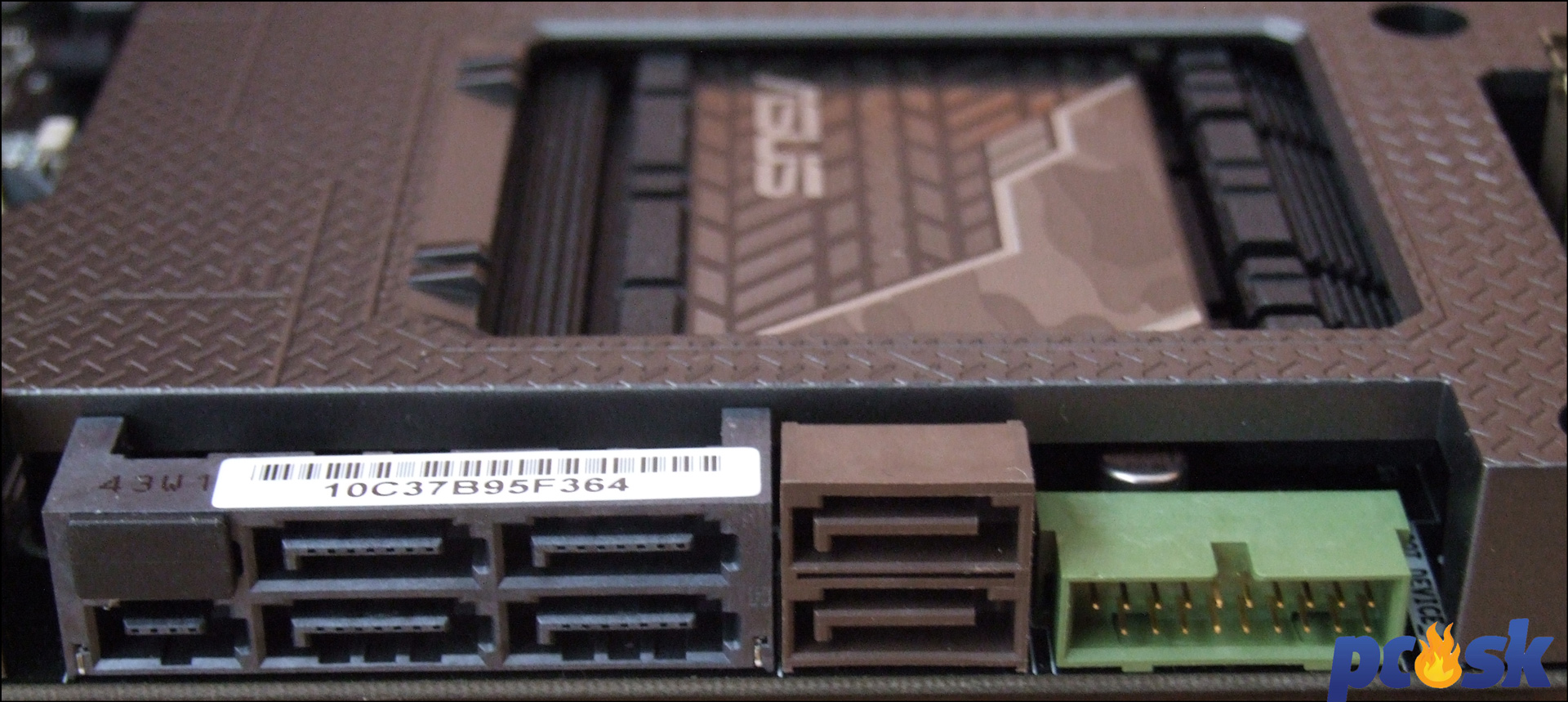

Z čipsetu Z97 je vyvedených 6 SATA3 portov, z ktorých 2 sú vyhradené pre SATA Express. Vojensko-zelený port vedľa SATA portov je interný USB 3.0 port. Na doske nenájdeme žiadny M.2 slot z logických dôvodov, čo je však trochu škoda vzhľadom na rastúcu ponuku diskov pre toto rýchle rozhranie.


Ostatné 2 SATA3 porty sú na spodnom okraji a obsluhuje ich ASMedia radič. Vpravo od nich je ďalší 4-pinový konektor pre ventilátor a konektory pre pripojenie PC skrine. Vľavo od SATA portov si našli miesto 2 interné USB 2.0 konektory. Nad SATA portami je batéria, vpravo od nej nenápadný jumper pre jej vymazanie a vľavo od nej Over Voltage jumper umožňujúci nastaviť vyššie napätie pre procesor pri pretaktovaní.

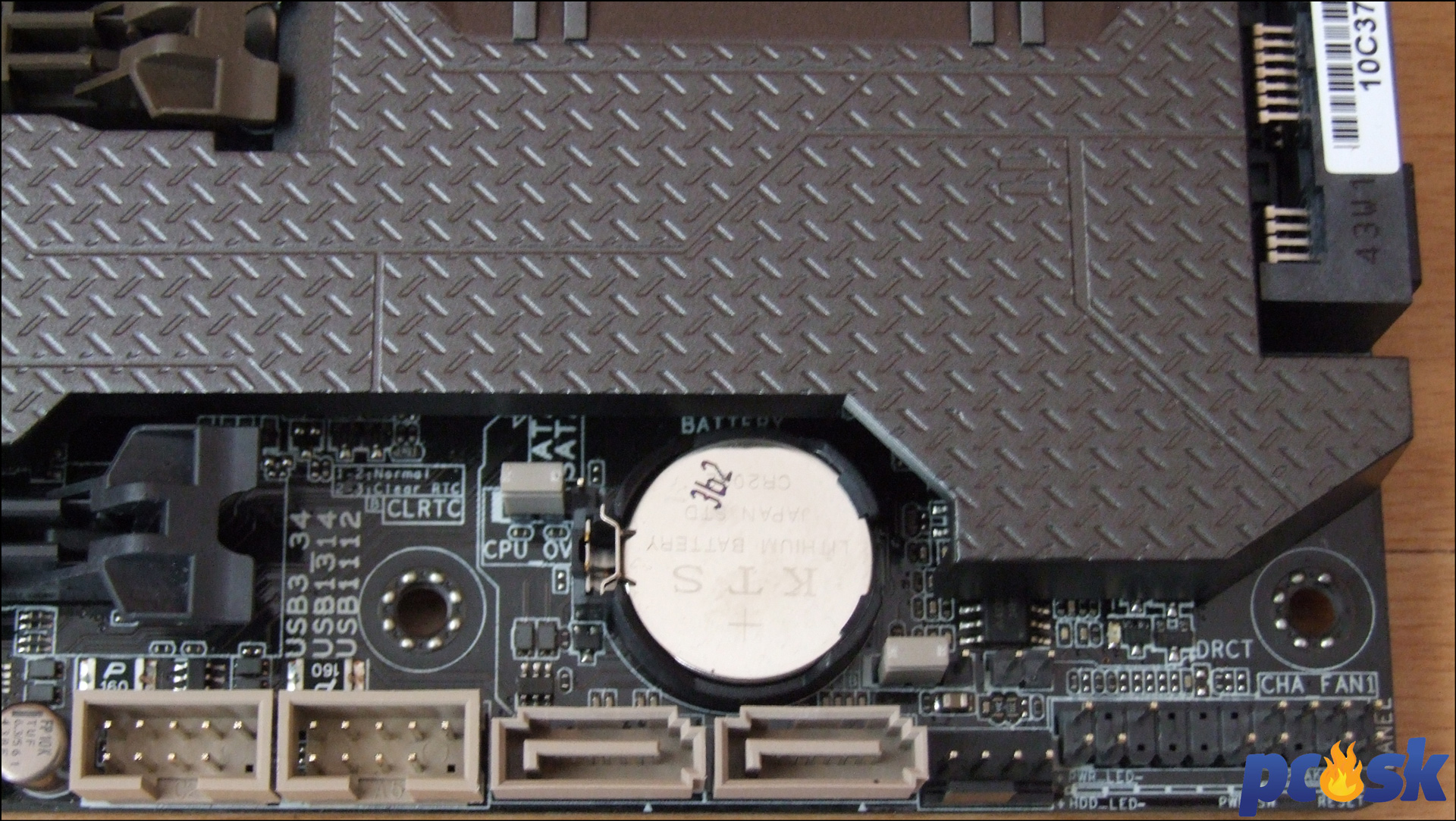

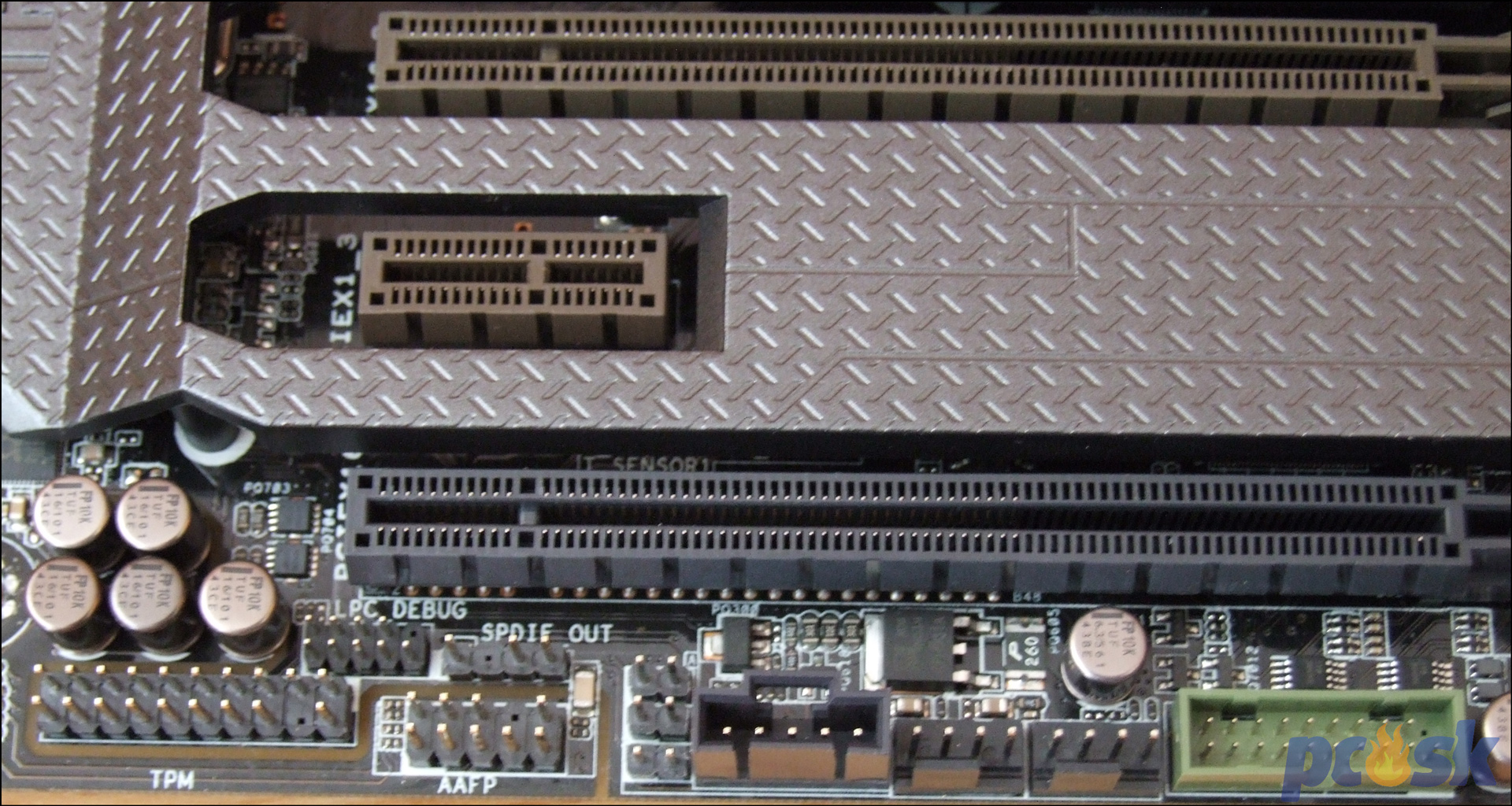

Spodný okraj ponúka toho ešte oveľa viac. Dostupný je druhý interný USB 3.0 konektor, ďalšie 2 konektory pre ventilátory, Thunderbolt header,  AAFP konektor pre zvuk a TPM konektor.


Mark 1 je naozaj kráľ ventilátorov a ponúka až šesť 4-pinových konektorov pre "normálne" ventilátory a 3 konektory pre doplnkové ventilátor (označené červenou).

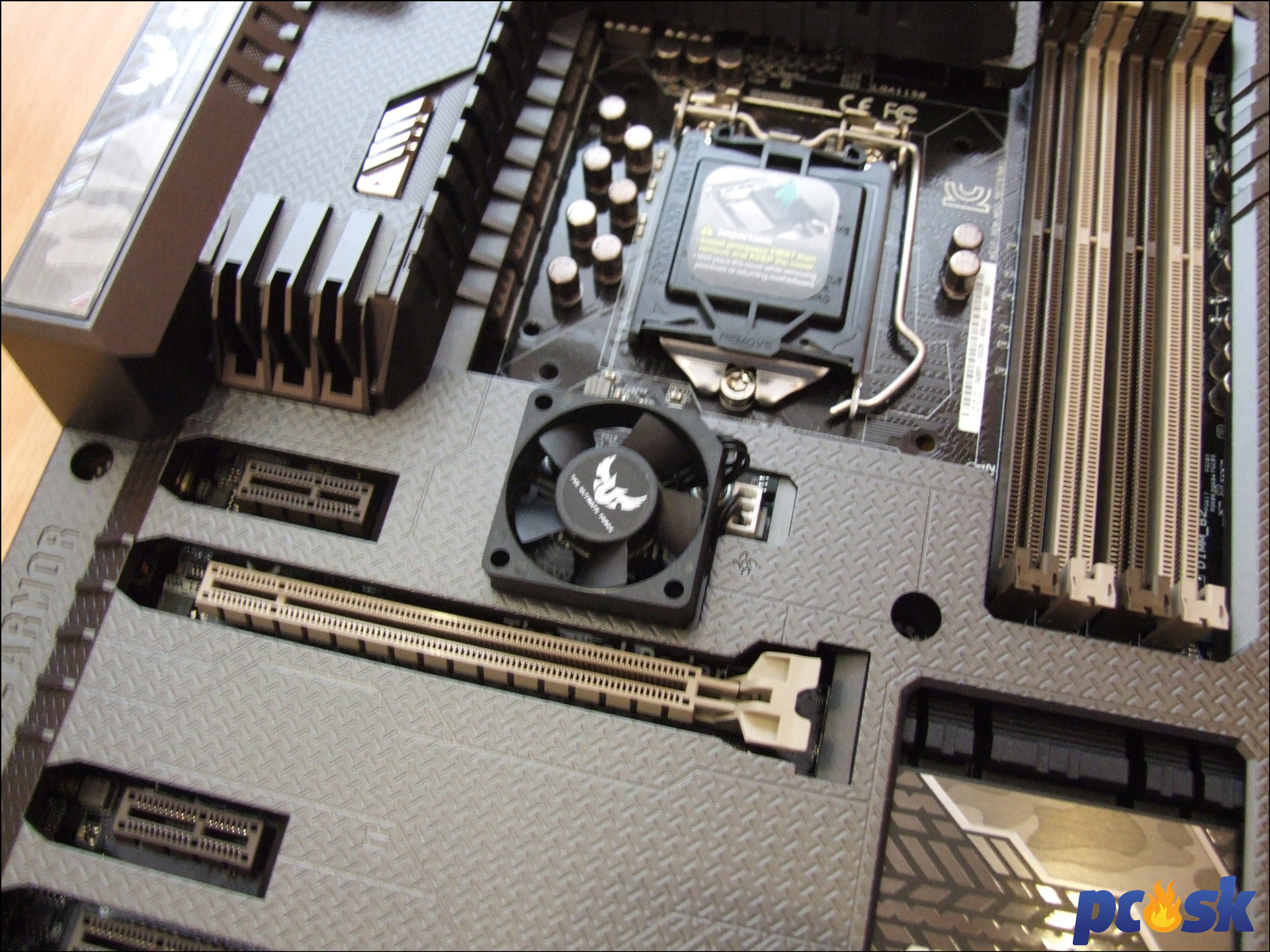

Pre osadenie dvoch doplnkových malých ventilátorov je potrebné zhodiť 2 krytky na plastovom kryte. Menší ventilátor ide na štvorcový otvor pod procesorom, väčší bude vháňať vzduch nad napájaciu kaskádu. Zhodenie krytov je niekoľko sekundovou záležitosťou.

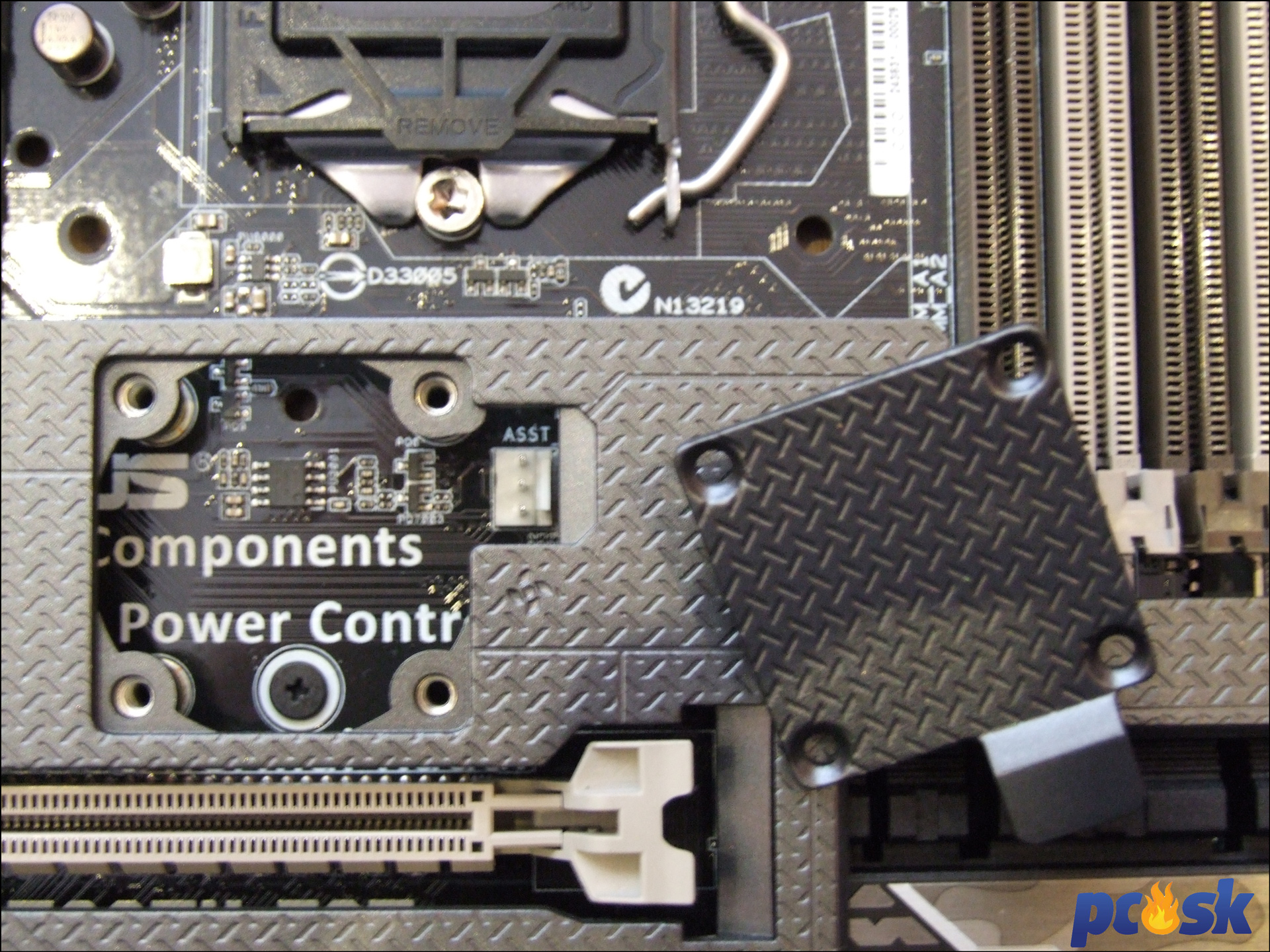

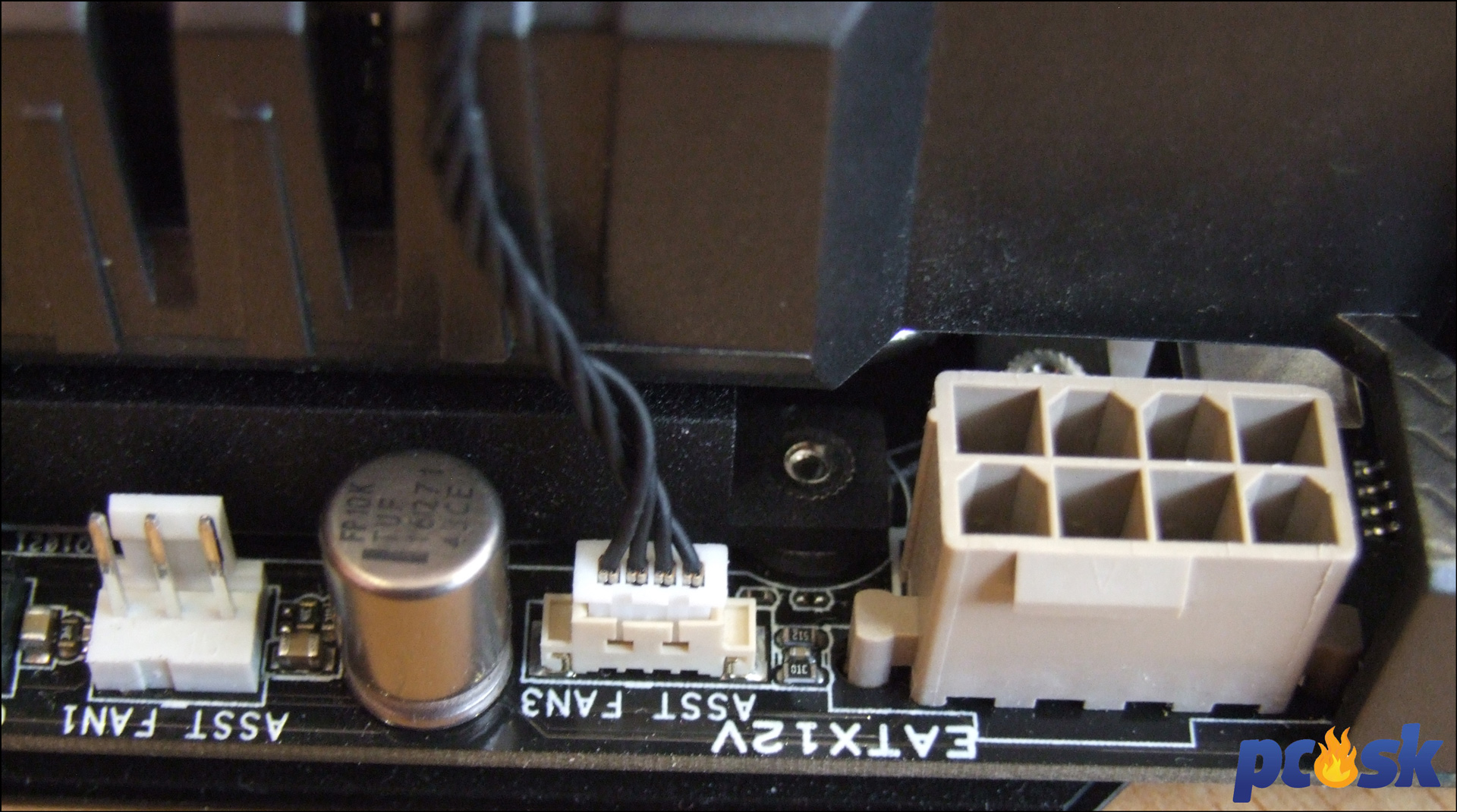

Po odkrytí menšieho krytu sa ukáže 3-pinový konektor pre ventilátor. Väčší ventilátor sa vkladá do otvoru na zadnom panely a jeho úlohou bude chladiť napájaciu kaskádu procesora. O jeho napájanie sa postará maličký 4-pinový konektor pri 8-pinovom konektore napájania procesora. Pravdupovediac som nemal z ventilátorov najlepší dojem, okrem toho, že vháňajú vzduch pod kryt vháňajú tam aj prach, ktorý je kvôli brneniu ťažké dostať preč aj napriek tomu, že sa ventilátory vedia roztočiť opačným smerom čo ma zabezpečiť vysatie prachu von (ventilátory sú však maličké a celkový výkon je mizerný takže celkom určite nevysajú všetok dobre prichytený prach). Navyše pridaním dvoch krpatých ventilátorov vzrastie aj hlučnosť zostavy.

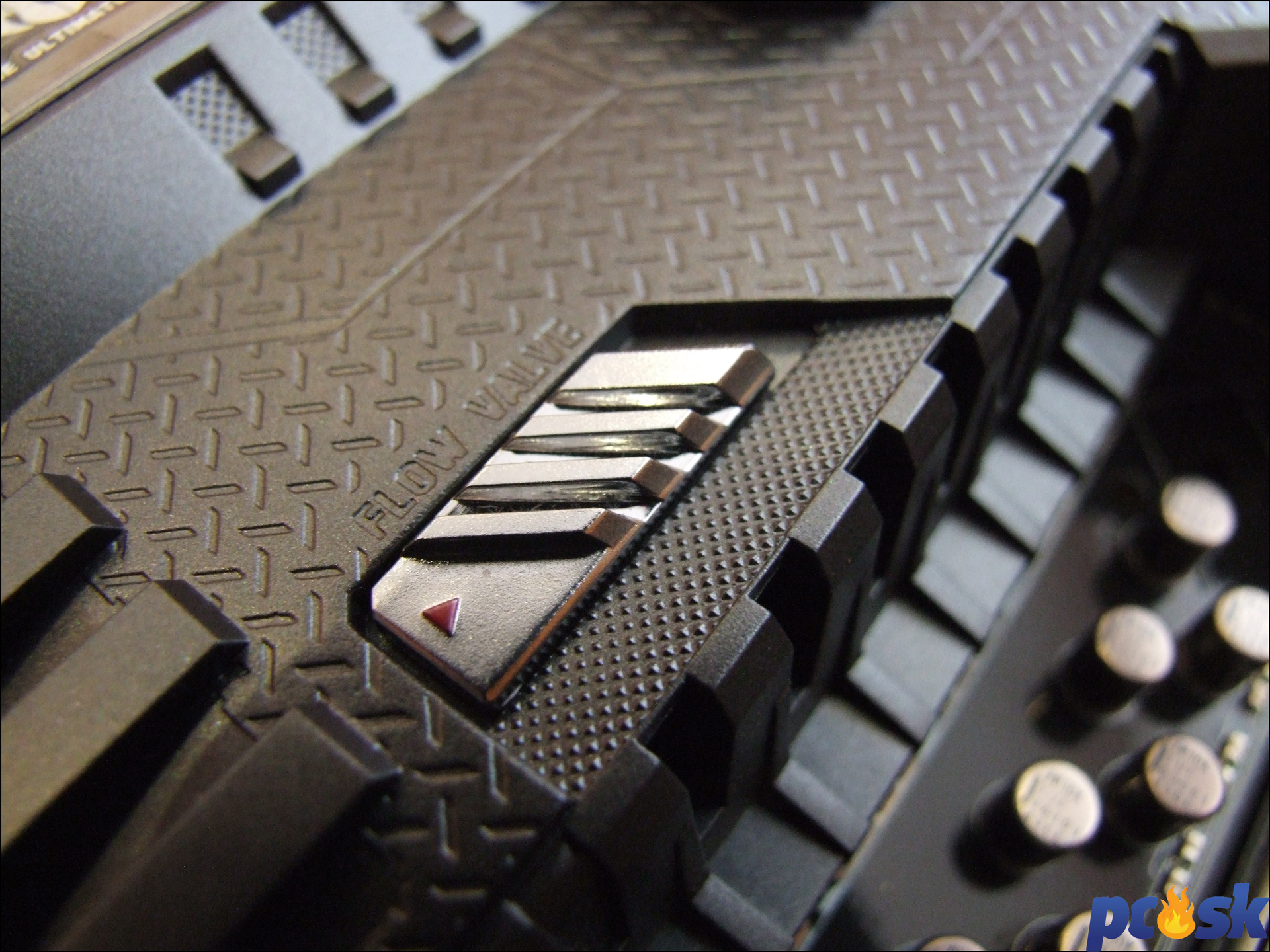

Nad napájacou kaskádou sú dva posuvné prepínače Flow Valve, ktorými je možné regulovať prietok vzduchu.

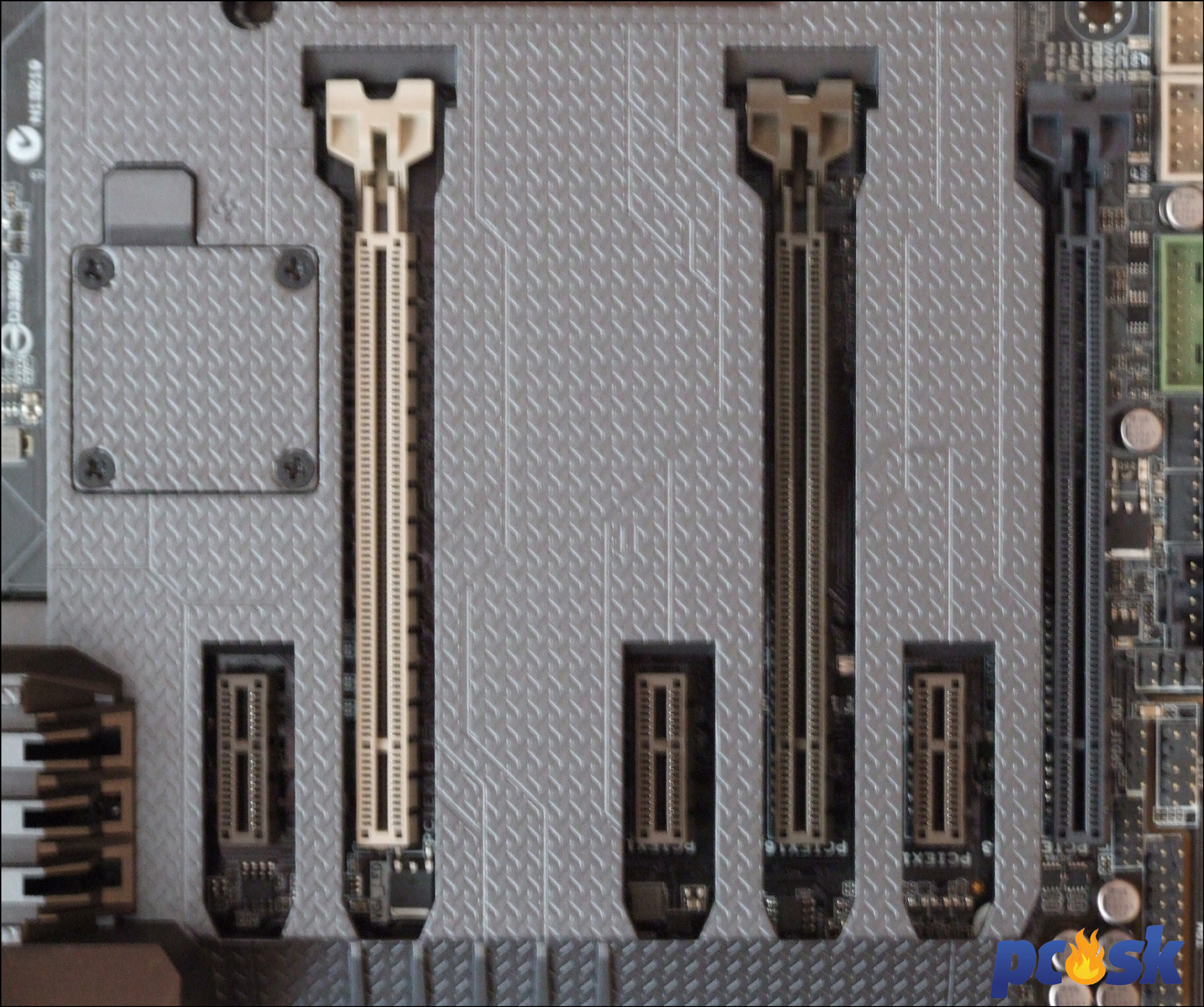

Podobne ako Maximus VII Ranger aj Mark 1 disponuje trojicou krátkych PCIe 2.0 x1 slotov a trojicou dlhých PCIe x16 slotov. Posledný čierny je elektricky zapojený ako x4 a je štandardu 2.0. Zvyšné 2 sú štandardu 3.0. Ich rodzelenie bude x16/x0 v prípade jednej karty a x8/x8 v prípade dvoch.

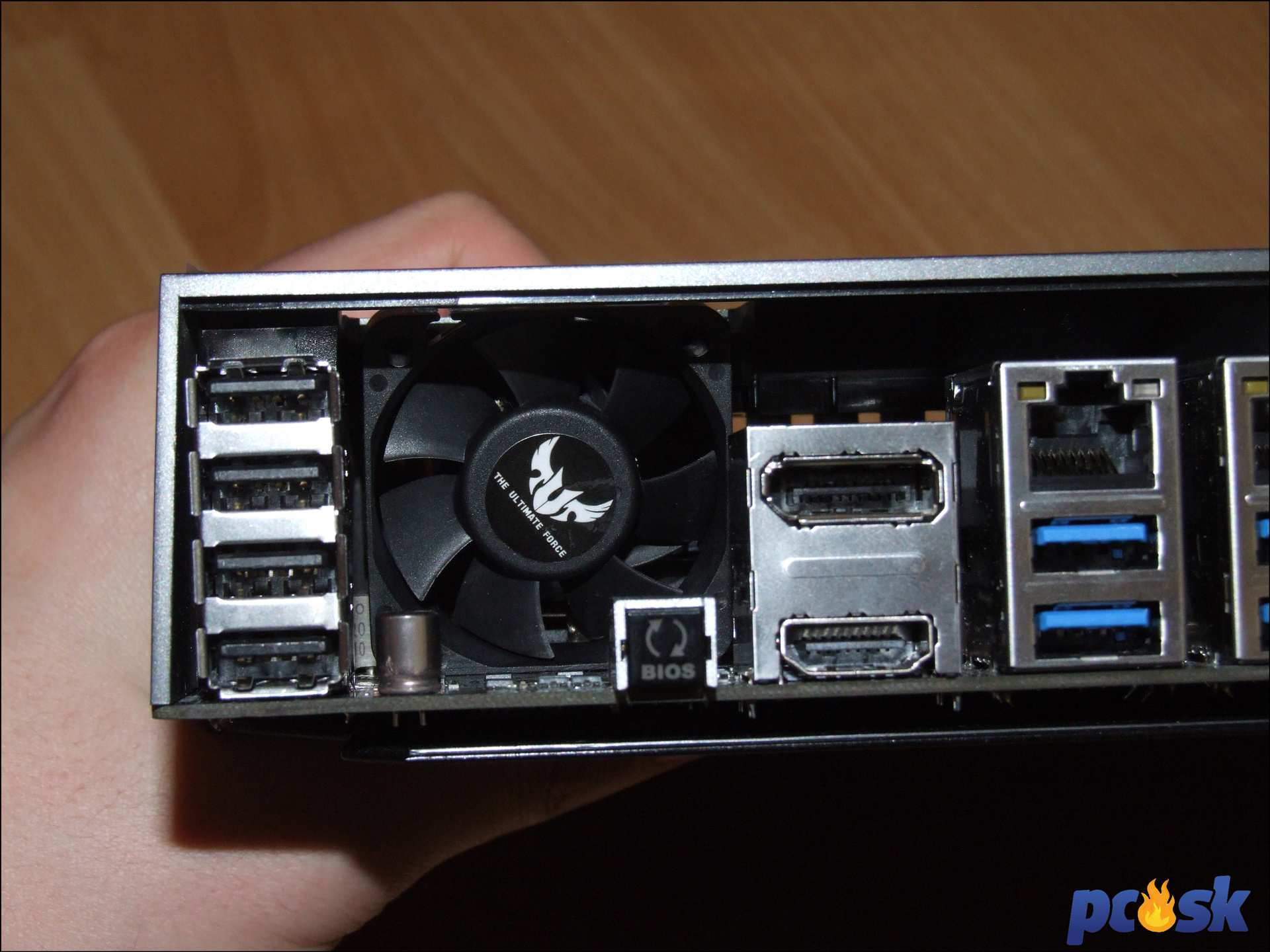

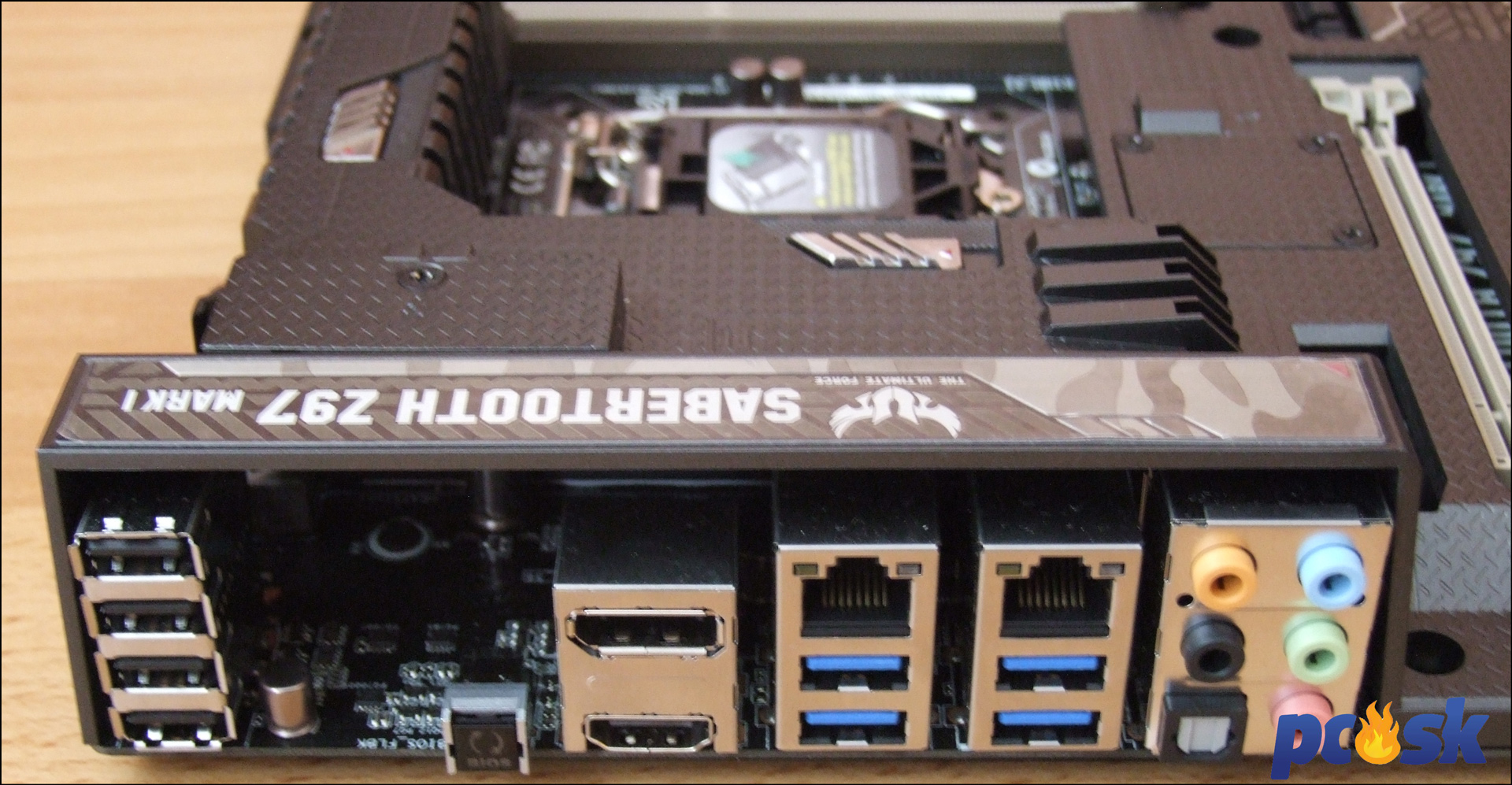

Zadný panel ponúka rovnaký počet USB 2.0 a USB 3.0 portov (4 kusy), avšak 2 USB 3.0 sú vyvedené z ASMedia radiča. Nechýba tlačidlo pre aktualizáciu BIOSu z USB kľúča, DisplayPort, HDMI, audio panel so S/PDIF výstupom a dvojica LAN portov (oba sú samozrejme gigabitové). Jeden z nich je napojený na Intel I218-V sieťový čip zatiaľ čo ten druhý na Realtek 8111GR. Medzera v zadnom panely je kvôli prachovému filtru.



ASUS Sabertooth Z97 Mark 1 - BIOS


Verzia BIOSu v našom teste bola 2012. Počas testovania som nezaznamenal žiadne problémy, nestabilitu BIOSu či nekompatibilitu s našimi komponentmi.




BIOS tejto dosky je takmer totožný s predchádzajúcim len v sivých farbách. Hlavná ladiaca časť sa tu volá Ai Tweaker. V oblasti napätí poskytuje menej možností no na druhej strane je s OV jumperom dosiahnúť vyššie napätia pre procesor.

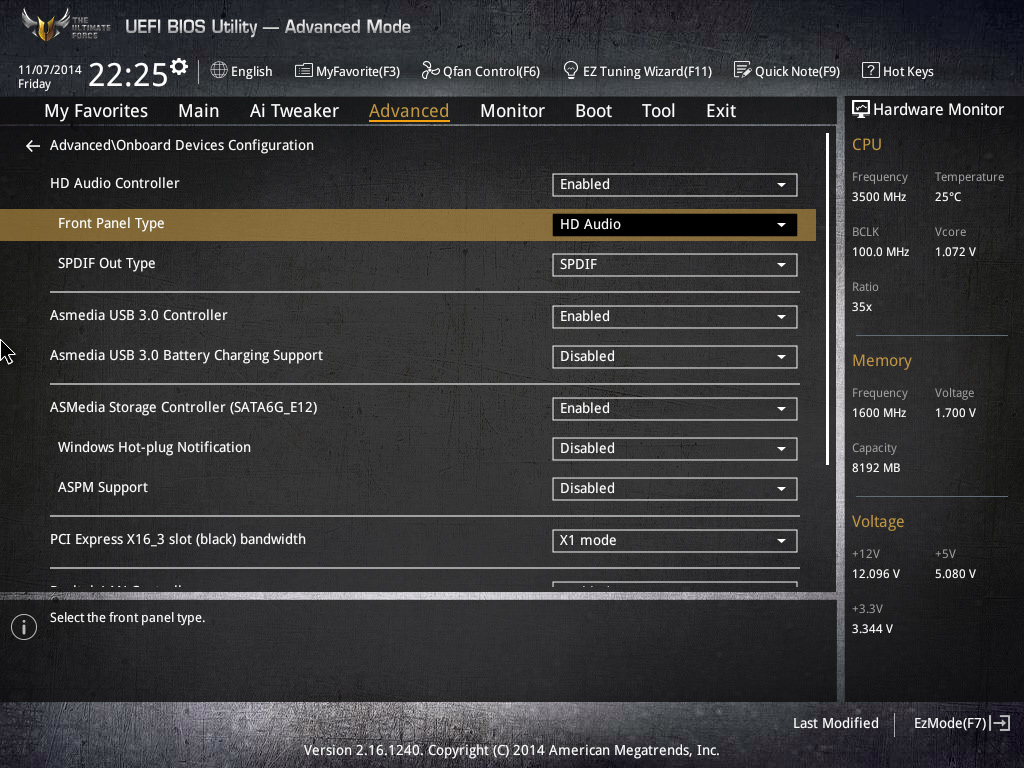

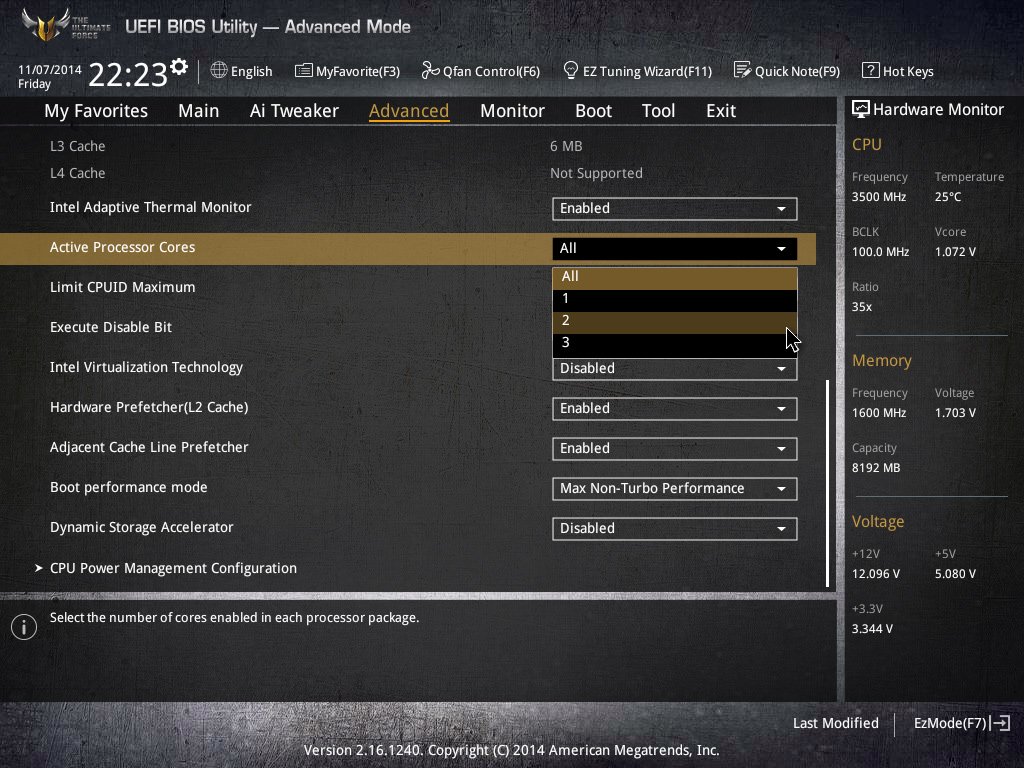

V časti Advanced je možné vyberať počet aktivných procesorových jadier či režim pre audio výstup.

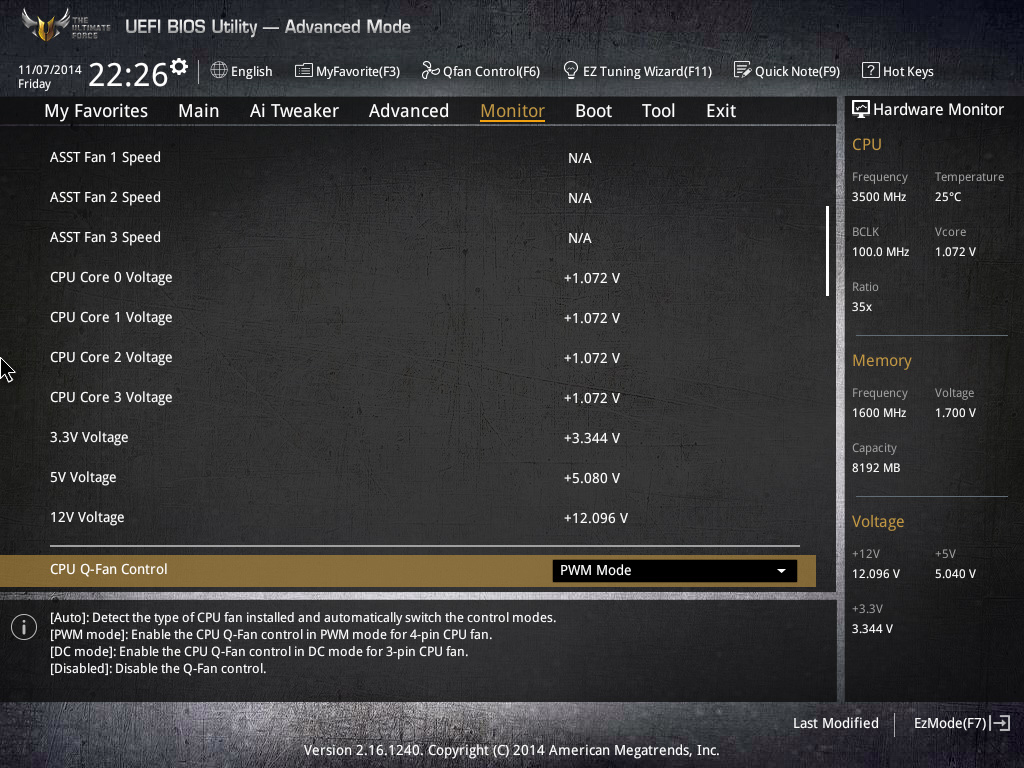

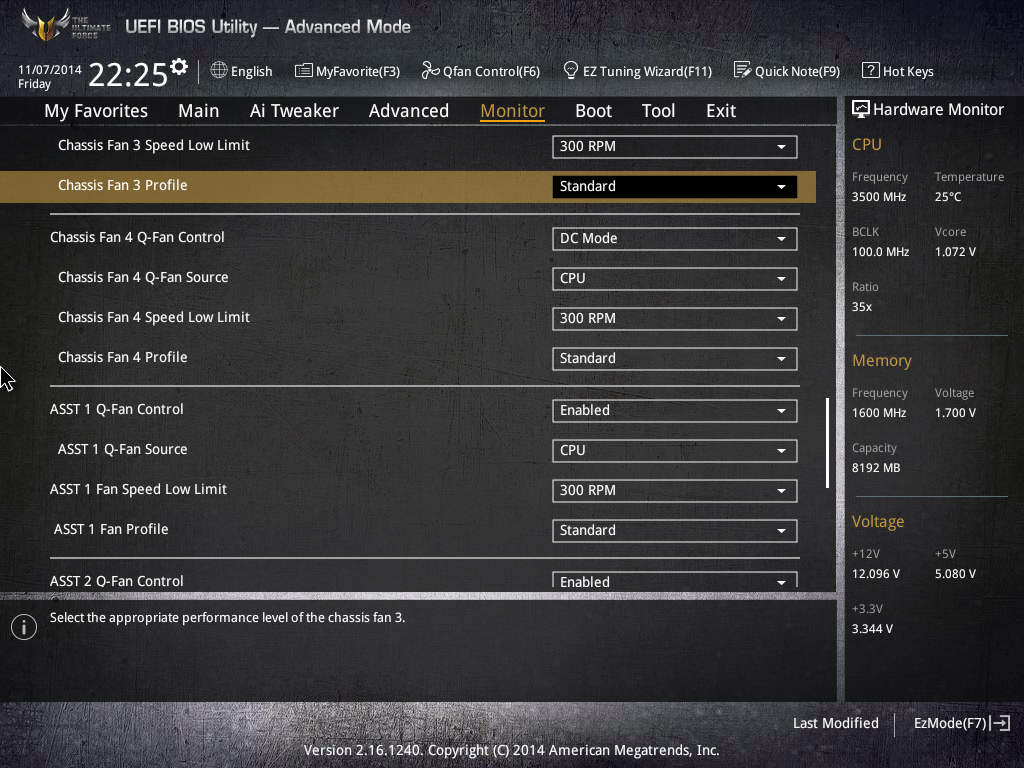

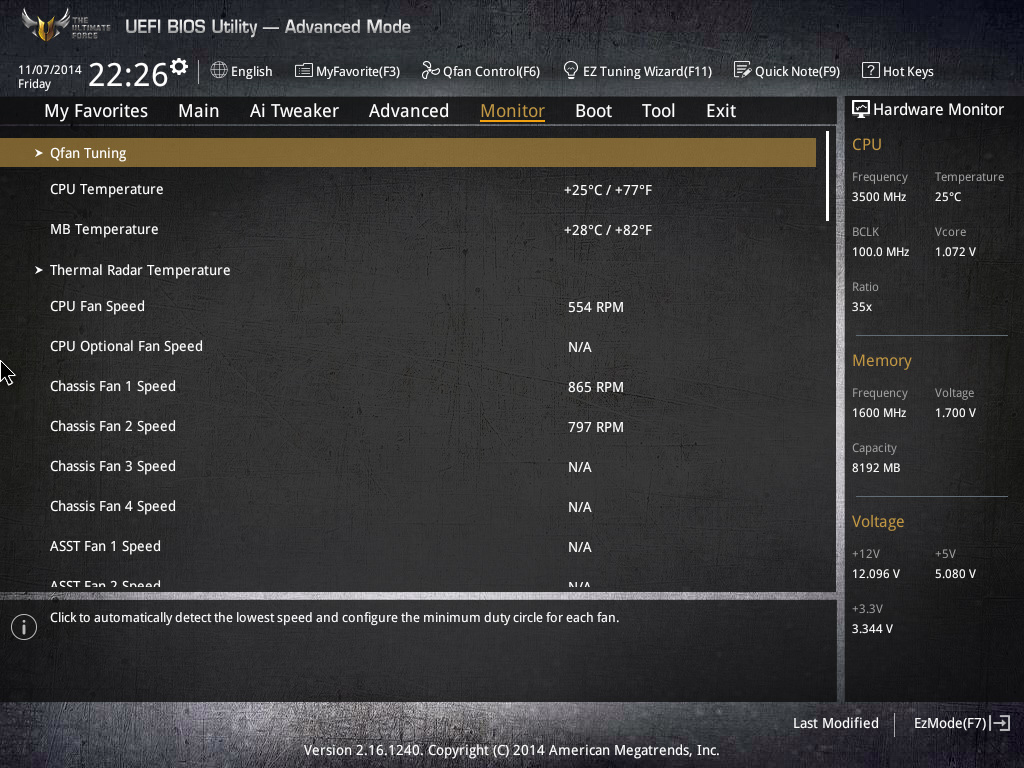

V ponuke Monitor už nie sú položky rozdelené do podčastí ale všetky sledované časti sú v jednom okne. Užitočný je aj nástroj Q-Fan Tuning, s ktorým je možné detailne nastaviť rýchlosti ventilátorov.


Testovacia zostava, metodika, výsledky



Testovacia zostava

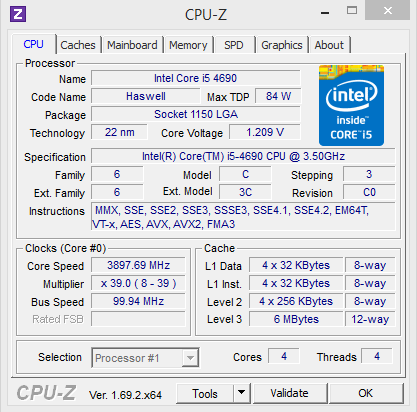

Testovacia zostava je zložená z moderného procesora Intel Core i5-4690 (Haswell Refresh), ktorý však bohužiaľ nemá odomknutý násobič. Procesoru sekunduje 8GB RAM pamätí od Adata. Ako grafickú kartu využívame integrované riešenie od Intelu v podobe Intel HD Graphics 4600. Rýchlym úložiskom je SSD ADATA Premier SP610 s kapacitou 256GB. Chladenie procesora zabezpečuje Brocken ECO od Alpenföhn. Celú zostavu poháňa zdroj Antec VP550F s účinnosťou 80 Gold.

procesor
Intel Core i5-4690@3,5GHz
RAM
2 x 4GB Adata XPG
SSD
ADATA Premier SP910 256GB
grafiká karta
iGPU, Intel HD Graphics 4600
zdrojAntec VP550F
chladič CPU
Alpenföhn Brocken ECO
operačný systém
64-bitový Microsoft Windows 8.1 Pro

Metodika testovania



Všetky základné dosky testujeme so 4-jadrovým procesorom Intel Core i5-4690 (Haswell Refresh) bez funkcie HyperThreading. Základný takt procesora je 3,5GHz, v skutočnosti však na tejto hodnote pracuje málokedy a takt sa pohybuje okolo hodnoty 3,7Ghz. S Turbom je možné dosiahnuť až 3,9GHz. 8GB (2x4GB) pamätí od Adata zapojených v dual channel beží na takte 1600MHz s časovaním 9-11-11-24. Tieto pamäte majú v XMP profile nahraté iné parametre - frekvenciu až 2800MHz s časovaním 12-12-12-26. Kvôli tomu, že niektoré dosky, resp. ich čipsety nedokážu zniesť viac ako 1600MHž bola ich frekvencia znížená práve na túto hodnotu s trochu agresívnejším časovaním, aby bolo porovnávanie objektívne.

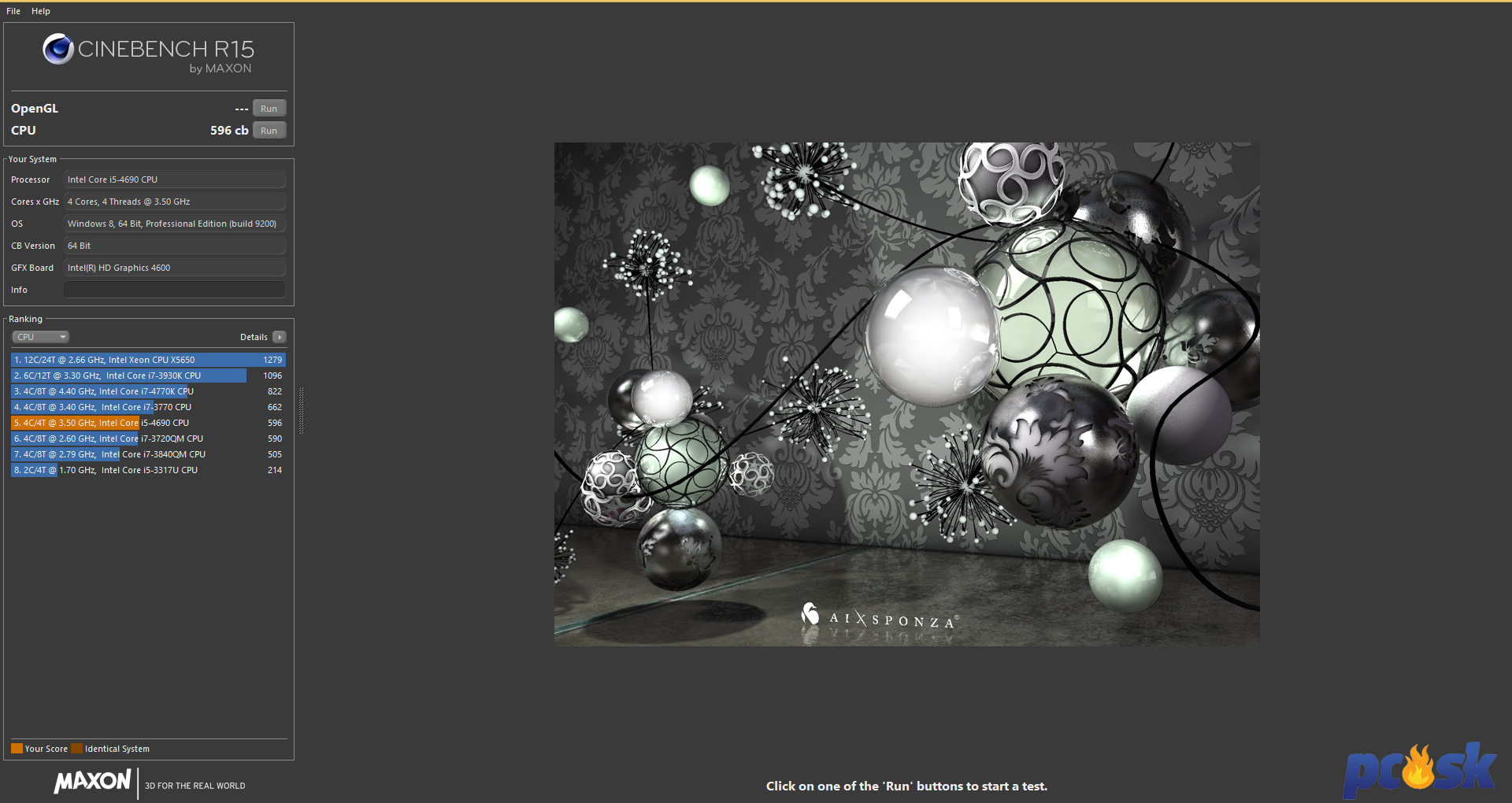

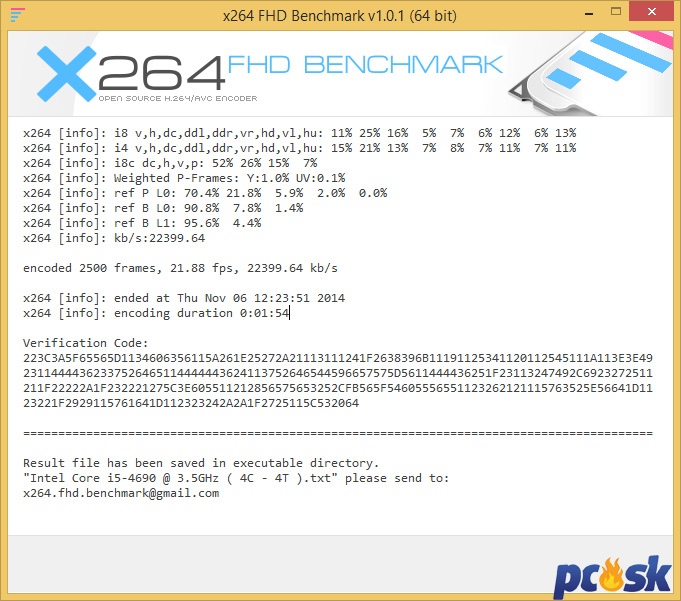

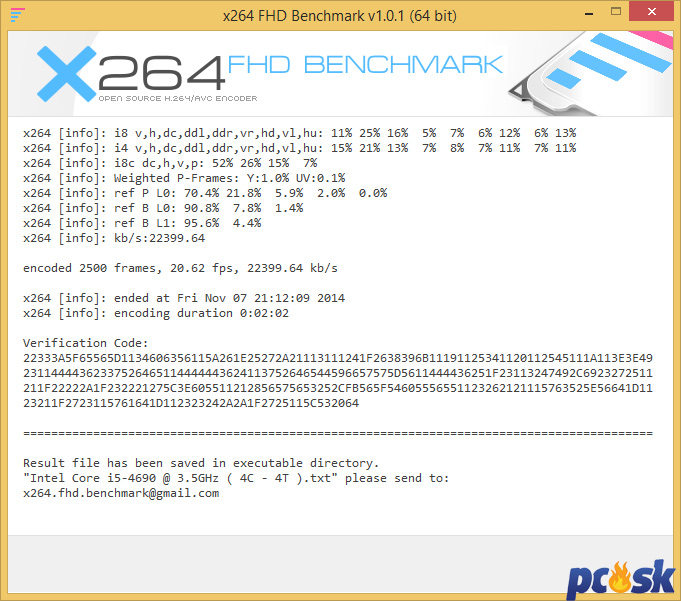

Každú základnú dosku postupne podrobíme testom v niekoľkých benchmarkoch. Pamäťovú priepustnosť testujeme v programe AIDA64 Extreme vo verzii 4.50.3000. Postupne v tomto programe preveríme čítanie, zápis, kopírovanie a čakaciu dobu pamäte. Procesor otestujeme pomocou benchmarku Cinebench R15 a prevodu videa v x.264 FHD Benchmark vo verzii 1.0.1. Ďalším testom je kompresia v zabudovanom benchmarku v programe WinRAR 5.10. Rýchlosť SATA a USB rozhraní testujeme pomocou programov CrystalDiskMark 3.0.3b (sekvenčná rýchlosť) a HD Tune vo verzii 2.55 kde nás zaujíma priemerná rýchlosť. Pri testoch USB rozhraní používame rýchly USB 3.0 kľúč SanDisk Cruzer Extreme 16GB. Všetky testy prebiehajú na danej testovanej doske s najaktuálnejším BIOSom, ktorý v danej chvíli bol k dispozícii.

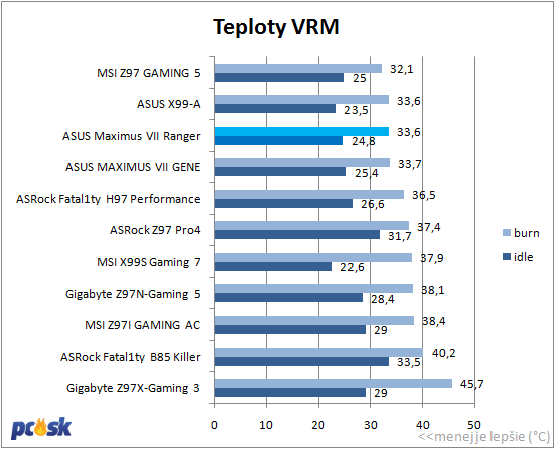

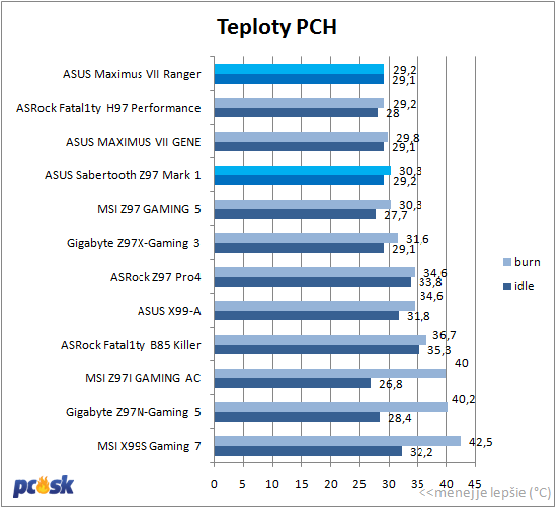

Teploty VRM obvodov a PCH meriame digitálnym laserovým teplomerom Voltcraft IR-280. Merania sú vždy 2 ako pre PCH tak aj pre VRM - teplota v pokoji (idle) je odčítaná po 10 minutách po zapnutí zostavy, teplotu v záťaží (load) získame po 10-minútovej prevádzke testu Prime95 64-bit (nastavenie Small FFT). Zaznamenáva sa vždy najvyššia teplota nemeraná na danom segmente. Prievan v skrini robí dvojica systémových ventilátorov (1 x 140mm + 1 x 120mm).

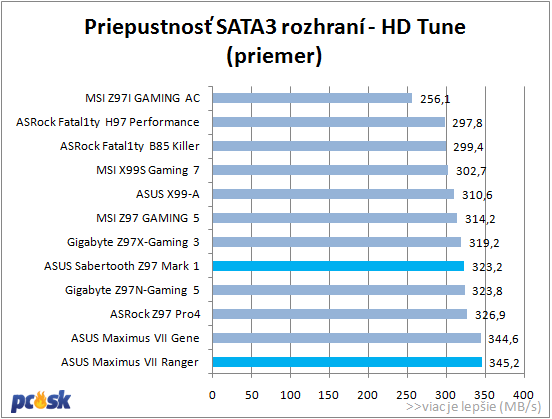

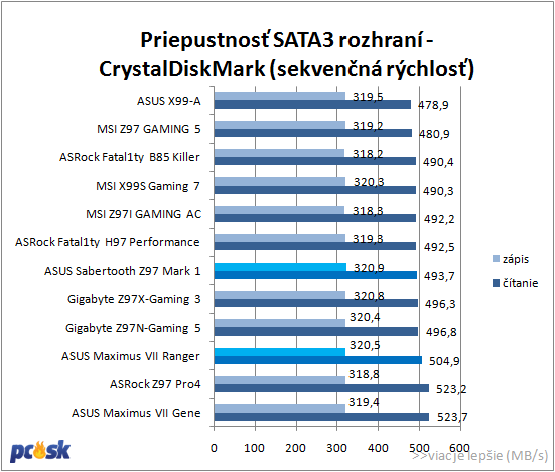

Výsledky

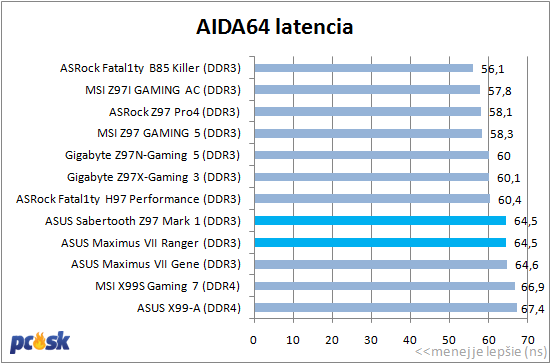

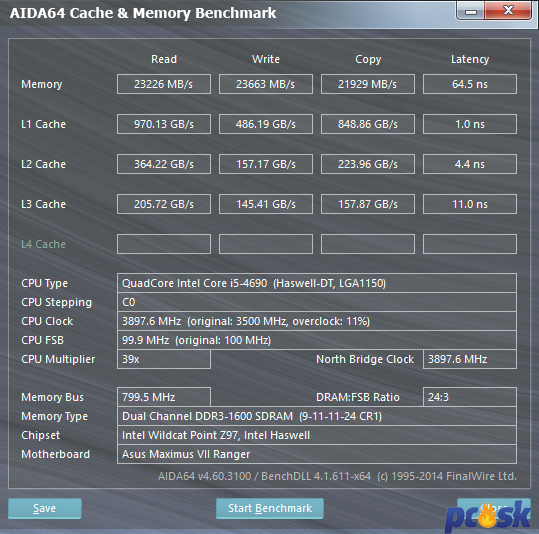

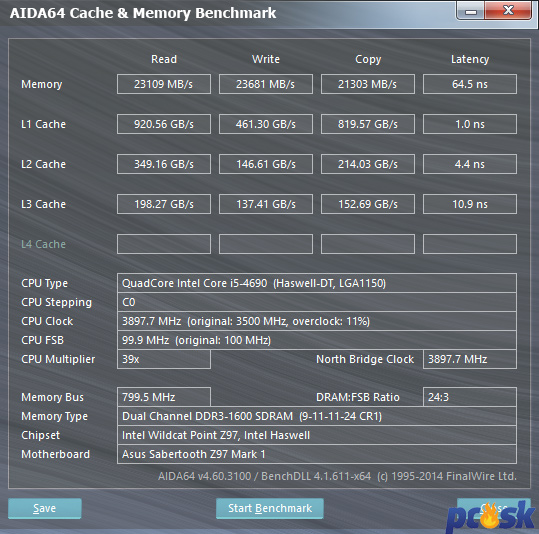

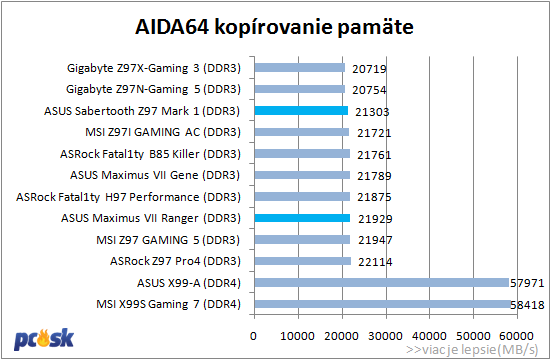

Testy pamätí

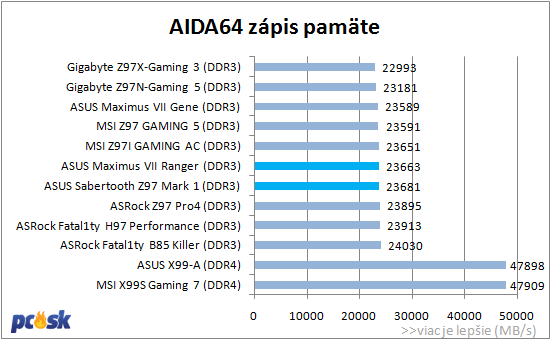

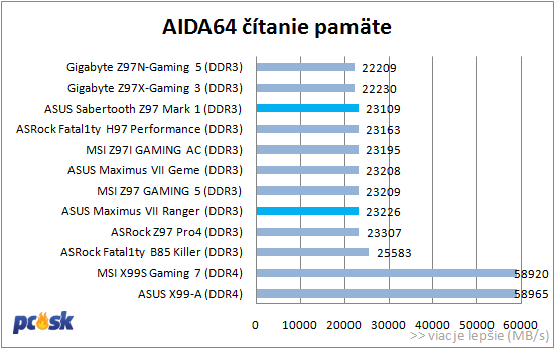

Až na zápis vyhrala v osatných disciplínach základná doska ASUS Maximus VII Ranger. V latencii boli dosky solidárne a dosiahli na chlp rovnaké hodnoty.

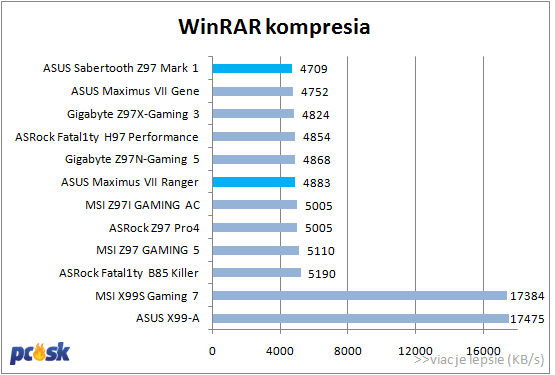

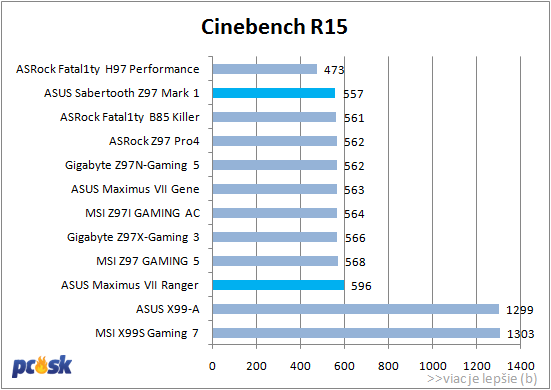

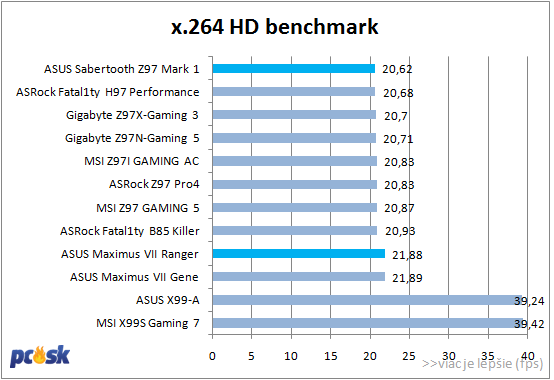

Testy procesora










Sabertooth Z97 Mark 1 v testoch procesora dosiahla takmer vo všetkých benchmarkoch posledné miesto. Diametrálne odlišne je na tom jej kolegyňa Ranger, ktorá sa držala na špici (samozrejme okrem X99 dosiek). Výrazné je najmä skóre v teste Cinebench.

Testy rozhraní

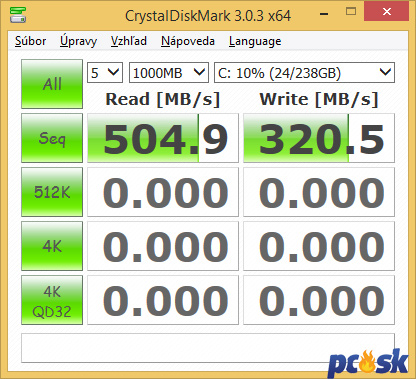

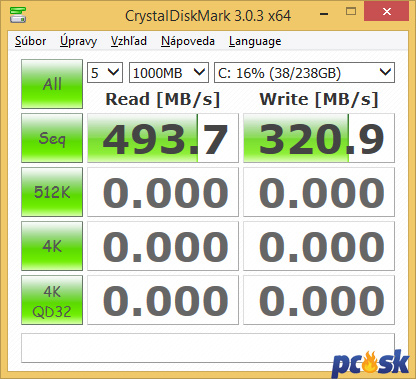

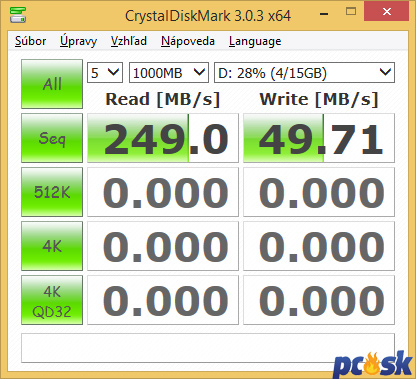

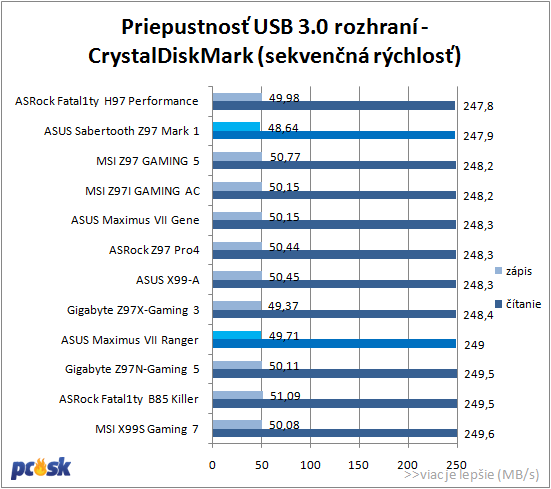

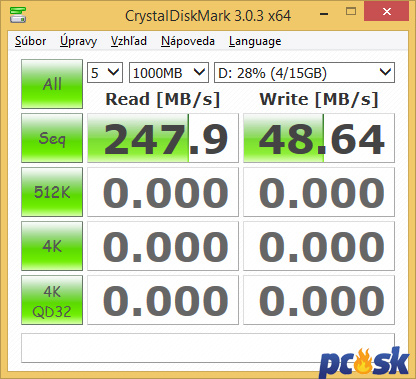

Ranger poráža Mark 1 aj v testoch SATA3 a USB 3.0 rozhraní v teste CrystalDiskMark.

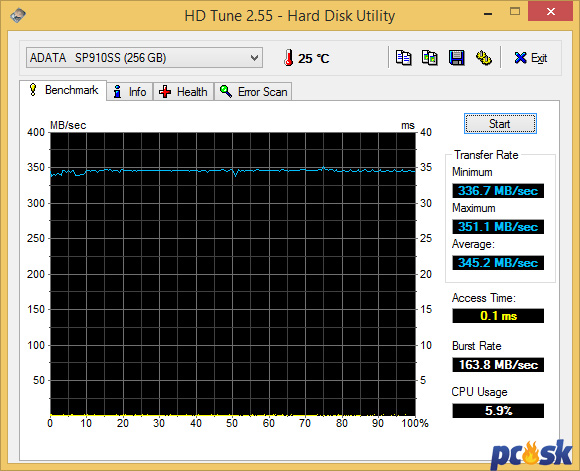

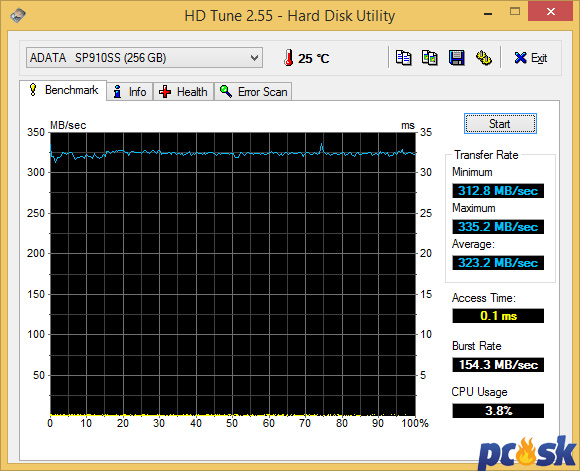

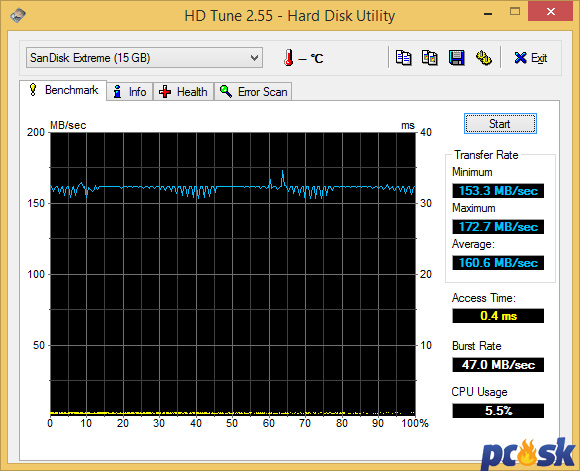

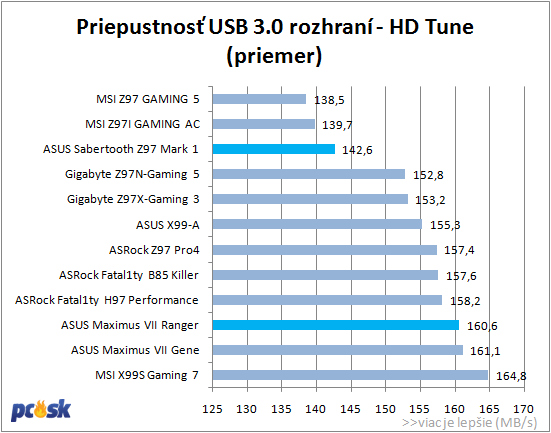

Aj v HD Tune víťazí Ranger nad Mark 1. Výrazný je najmä rozdiel u USB rozhrania.

Pretaktovanie, teploty

ASUS Maximus VII Ranger


Chabé pretaktovanie vplyvom procesora s neodomknutým násobičom nás čaká aj dnes. Napriek tomu sa mi však na doske Maximus VII Ranger podarilo dosiahnuť vôbec najvyššie stabilné BCLK. Doska ochotne nabehla s BCLK 107,5MHz čoho výsledok bol takt 4192MHz. Nielen, že fungoval bez problémov Windows no počítač zvládol aj test Cinebench R15, v ktorom takto pretaktovaný procesor dosiahol 624b. S BCLK 107,6MHz ešte nabehol Windows, Cinebench však už bol proti. Pri BCLK rovných 108MHz už odmietal počítač bootovať.

ASUS vo svojich BIOSoch ponúka aj inteligentné, automatické pretaktovanie pomocou funkcie EZ Tuning Wizard. To vykonalo to čo zatiaľ vždy - nahralo XMP profil pre operačné pamäte a dvihlo BCLK na hodnoty 102MHz.


Rozsahy napätí a ich kroky


  • BCLK: 80MHz - 300MHz (0,1Hz)
  • frekvencia RAM: 800MHz - 3400MHz
  • CPU Core Voltage: 0,001V - 1,920V (0,001V)
  • CPU Cache Voltage: 0,001V - 1,920V (0,001V)
  • GPU Graphics voltage: 0,001V - 1,920V (0,001V)
  • CPU System Agent Voltage: 0,001V - 0,999V (0,001V)
  • CPU Analog I/O Voltage: 0,001V - 0,999V (0,001V)
  • CPU Digital I/O Voltage: 0,001V - 0,999V (0,001V)
  • Initial CPU Input Voltage: 0,8V - 2,440V (0,010V)
  • Eventual CPU Input Voltage: 0,8V - 2,440V (0,010V)
  • DRAM Voltage: 1,2V - 2,4V (0,010V)
  • PCH Core Voltage: 0,7V - podľa DRAM Voltage (0,00625V)
  • PCH PLX Voltage: 0,8V - 2V (0,00625V)
  • VTTDDR Voltage: 0,6V - 1,4V (0,625V)



ASUS Sabertooth Z97 Mark 1


Situácia na "vojenskej" doske bola podobná, iba o chlp horšia. Po nedlhom hľadaní som našiel maximálne stabilné BCLK na hodnote 107,6MHz. Pri tejto hodnote však odmietal počítač prejsť Cinebench testom. Úspešne ho absolvoval pri hodnote BCLK 107,4MHz kedy dosiahol 604b.

Funkcia EZ TuningWizard za zachovala úplne rovnako ako na predchádzajúcej doske. RAM držali frekvenciu 2800MHz a to aj napriek tomu, že výrobca uvádza maximálnu hodnotu 1866MHz.


Rozsahy napätí a ich kroky


  • BCLK: 80MHz - 300MHz (0,1Hz)
  • frekvencia RAM: 800MHz - 3400MHz
  • CPU Core Voltage: 0,001V - 1,920V (0,001V)
  • CPU Cache Voltage: 0,001V - 1,920V (0,001V)
  • GPU Graphics voltage: 0,001V - 1,920V (0,001V)
  • CPU System Agent Voltage: 0,001V - 0,999V (0,001V)
  • CPU Analog I/O Voltage: 0,001V - 0,999V (0,001V)
  • CPU Digital I/O Voltage: 0,001V - 0,999V (0,001V)
  • CPU Input Voltage: 0,8V - 2,700V (0,010V)
  • DRAM Voltage: 1,2V - 1,92V (0,005V)
  • PCH Core Voltage: 0,7V - podľa DRAM Voltage (0,0125V)
  • PCH PLX Voltage: 1,2V - 2V (0,0125V)
  • VTTDDR Voltage: 0,6V - 1V (0,0125V)


Teploty



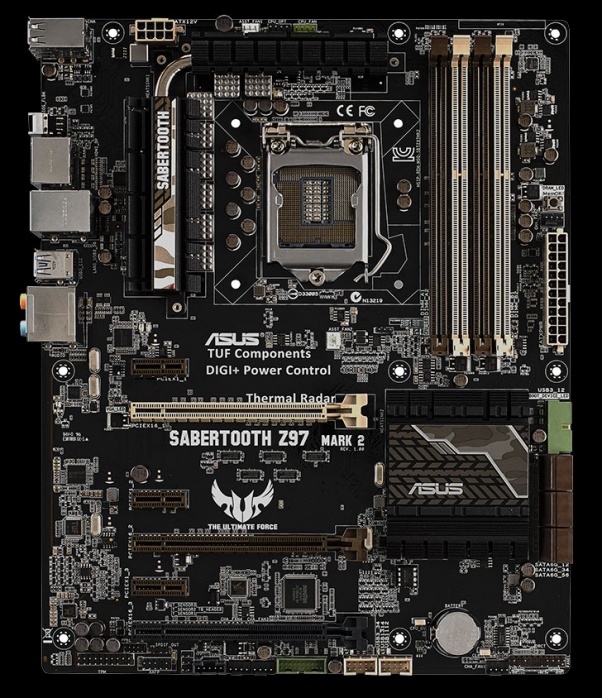

Teploty oboch meraných častí na oboch doskách sú výborné. Kvôli plastovému krytu nad VRM u Mark 1 sa mi však nepodarilo získať objektívne meranie teploty. Plastový kryt totiž zakrýva pasívy nad VRM a laserový merač na plaste nameral teplotu iba okolo 20°C. Pre lepšiu predstavu toho ako to vyzerá pod krytom poslúži obrázok lacnejšej dosky Sabertooth Z97 Mark 2. Práve tu vidieť pasívy nad VRM prepojené jednou heatpipe ku ktorým u Mark 1 kvôli plastovému krytu nemám prístup.



Zhodnotenie a záver

ASUS Maximus VII Ranger


Zhodnotím najprv prvú dosku, ktorá spadá do série ROG. Tá pre hráčov ponúka tradične kvalitné súčasti ROG série ako v oblasti zvuku ako SoundStage, tak v oblasti sietí ako napríklad GameFirst III. Využitie dosky zvyšujú aj funkcie ako KeyBot a prepracovaný softvér Al Suite 3, s ktorým sa dá detailne s doskou pohrať. Herné ladenie podtrhuje aj podpora CrossFireX či SLI. Kvalitné digitálne napájanie taktiež nikoho neurazí.


Doska však nemusí slúžiť len pre hranie ale zvládne aj občasné pretaktovanie a to rovno tekutým dusíkom. Aj keď nejde o to najvhodnejšie na hranie s tekutým dusíkom na trhu, doska má určitý potenciál čo ukázalo aj moje dosiahnutie najvyššieho BCLK. Náročným ladičom však v OC zóne môžu chýbať meracie body napätia či LN2 jumper. Istú poistku by poskytoval aj druhý BIOS, tieto veci však treba hľadať vo vyšších cenových kategóriách.

SATA3 portov je už na dnešnú dobu menej no na druhej strane to doska kompenzuje rýchlym M.2 slotom. Ranger prestavuje ideálnu voľbu pre menej náročných hráčov/overclockerov, ktorý sa občas bavia ladením a pretaktovaním systému no nechcú investovať do základnej dosky veľké peniaze.

ASUS Maximus VII Ranger
Plusy
Mínusy

- M.2 slot

- diagnostický displej a LED

- zvuková časť SupremeFX so všetkými    súčasťami

- sieťový čip Intel

- BIOS s množstvom nastavení

- digitálne napájanie Extrme Engine Digi+ III

- znesie aj občasné taktovanie

- na ROG sériu prijateľná cena

- výkon

- menej SATA3 portov (6)

- k dokonalosti pre overclockerov môžu chýbať  meracie body napätia a LN2 jumper



ASUS Sabertooth Z97 Mark 1


Hodnotenie dosky Sabertooth Z97 Mark 1 bolo pre mňa pomerne ťažké. Išlo o prvú dosku svojho druhu, ktorú som testoval a treba mať na mysli aj to, že táto doska má tendenciu patriť k niečomu prémiovému, čomu bohužiaľ zodpovedá aj cena. Na druhu stranu sa však na dosku vzťahuje nadštandardná 5-ročná záruka.


To samozrejme nie je jediná devíza dosky. Okrem netradičného vzhľadu poskytuje aj možnosť zakryť všetky nevyužité porty čim sa docieli ochrana proti prachu. Škoda je len, že ASUS myslel iba na 2 DDR3 moduly. Ohromné možnosti poskytuje doska aj v oblasti ventilátorov a potešil aj 1 interný USB 3.0 port navyše. Keď už je reč o veciach navyše, doska má aj 2 RJ-45 porty. Zvyšné veci sú viac menej podobné ako u predošlej dosky - napájanie, BIOS, softvér.

Rozpačité dojmy mám však ohľadom Thermal Armoru čiže plastového krytu na doske. V kombinácii s dvojicou malých vetráčikov by malo dôjsť k zlepšeniu prietoku a tým pádom aj k nižším teplotám. Nie som si však istý, či dva maličké vetráčiky s chabým prietokom vzduchu dokážu skutočne splniť svoj účel a či len zbytočne nevťahujú dovnútra prach, nezvyšujú hlučnosť a celkovo aj cenu.



ASUS Sabertooth Z97 Mark 1
Plusy
Mínusy

- netradičný vzhľad

- SATA Express (už len počkať na širší výber  diskov do SATA Express)

- veľmi veľa konektorov pre ventilátory (celkovo  až 8)

- softvér hlavne Al Suite III

- digitálne napájanie s odolnými súčiastkami

- 5-ročná záruka

- bohaté príslušenstvo (krytky na všetko možné, teplotné čidlá)

- dvojica interných USB 3.0 konektorov

- Thunderbolt header

- 2x LAN port

- vyššia cena

- využitie dvoch prídavných ventilátorov je diskutabilné

-absencia M.2 slotu

- výrobca poskytuje krytky na všetky USB, PCIe, SATA porty no iba na 2 DIMM sloty

- horšie výsledky v benchmarkoch






Za predvedený výkon, funkcie pre hráčov z ROG série za prijateľnú cenu udeľujem základnej doske ASUS Maximus VII Ranger ocenenie "pomer cena/výkon".



Testovacie vzorky základných dosiek Maximus VII Ranger a Sabertooth Z97 Mark 1 poskytla spoločnosť ASUS.





Komentáre (2)
flanker
Pěkná recenze. Jinak škoda uzamčeného kousku CPU. BCLK hodnoty jsou však velmi slušné. Já už před časem zkoušel Ranger a delší čas i Hero a obě desky Kčkový Haswell nijak neomezují v maximálním rozletu. Ranger se opravdu povedl, pro Hero je to trochu nepříjemný parazit :) (Hero se liší jen drobně napájením a +2 SATA a pár drobnými detaily)
Fip666
Suhlasim s tym "thermal armorom", je to navnada pre tych co moc nerozmyslaju. Resp ak sa niekomu takato doska paci, aspon si ju moze kupit s kludnym vedomim, ze armor nepomoze ale ani neublizi ...
Pridať nový komentár
TOPlist
