ASUS Sabertooth Z170 Mark 1 – Čipset, bližší pohľad na dosku

Čipset

S novými procesormi uviedol Intel aj nový čipset Z170, ktorý predstavuje nástupcu najvyššieho mainstream čipsetu Z97.


Ako odrazový mostík pre popis nového Z170 čipsetu použijeme obrázok vyššie. Čipset oproti Z97 prináša niekoľko zaujímavých noviniek a možno len samotný čipset by stál za upgrade. Nový PCH (Platform Controller Hub) dostal výrazný upgrade v Flex I/O rozbočovači, alebo HSIO. Ten má až 26 portov oproti 18 u Z97, ktoré môžu byť ľubovoľne priradzované zariadeniam v rozličných kombináciách. PCH je s procesorom spojený 4 linkami nového rozhrania DMI 3.0, ktoré oproti DMI 2.0 u Z97 poskytuje priepustnosť 8GT/s miesto 5GT/s. Výrazne narástol počet PCIe liniek, ktoré sú najnovšieho štandardu 3.0 a je ich 20, oproti 8 PCIe 2.0 u Z97. Z toho tak môžu ťažiť viaceré zariadenia, najmä asi rýchle SSD do M.2 slotu. Čipset podporuje aj viac USB 3.0 konektorov a to konkrétne 10. U Z97 to bolo 6. Starších USB 2.0 portov nakŕmi čipset 14. SATA3 portov zostalo 6, nový je však sieťový radič od Intelu I219-V, ktorý zrejme budú výrobcovia základných dosiek často využívať.


Detaily dosky

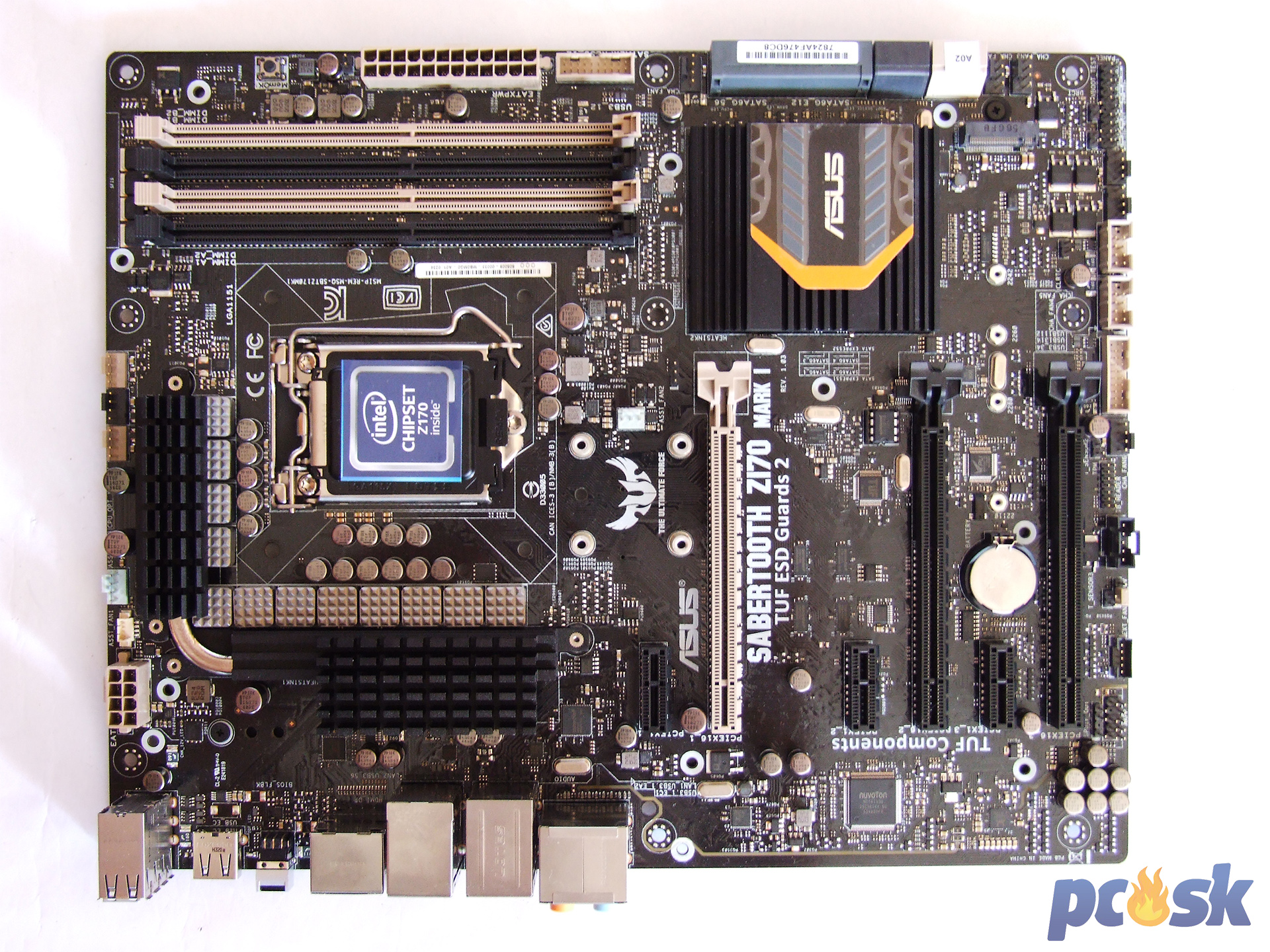

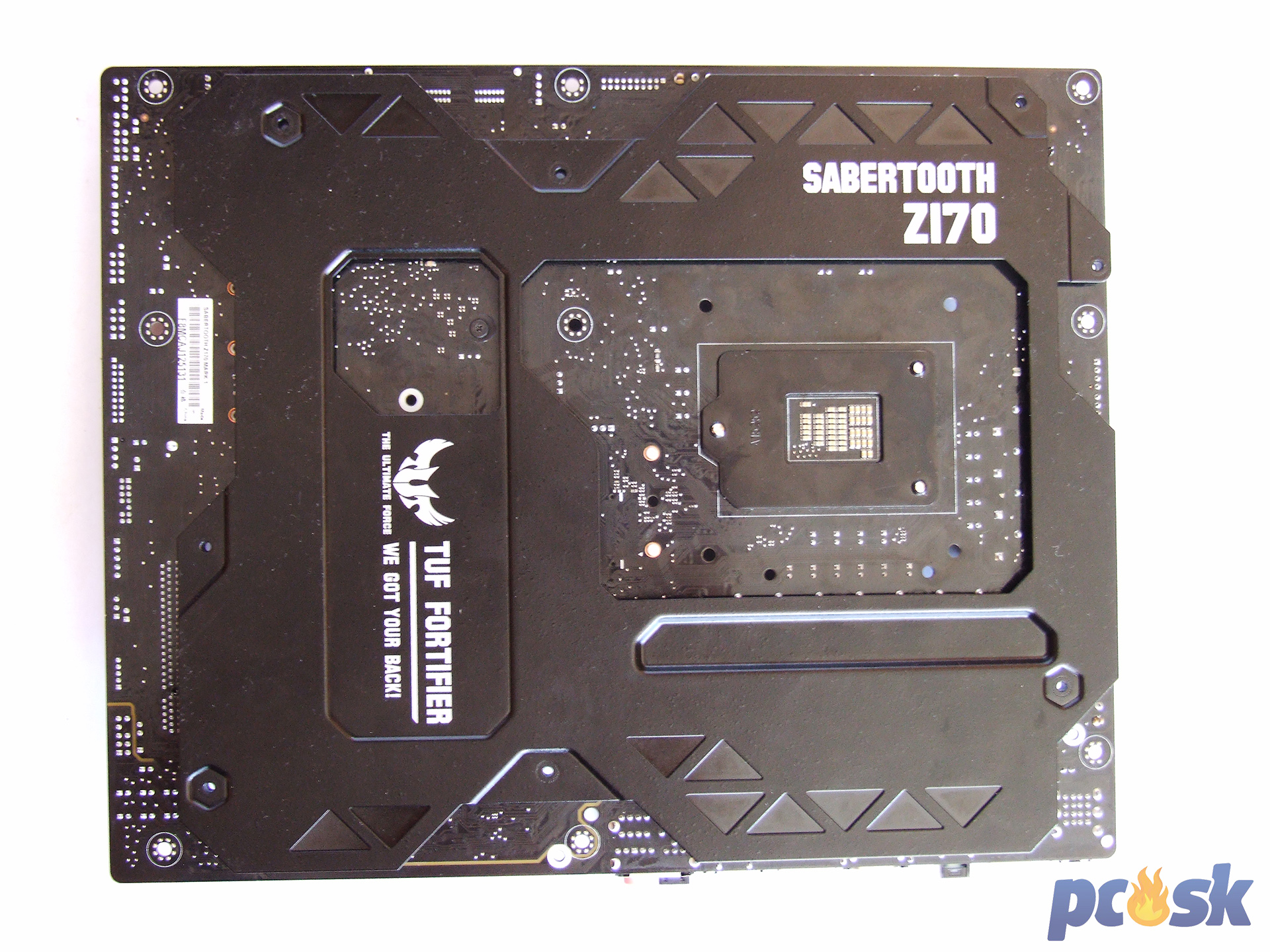

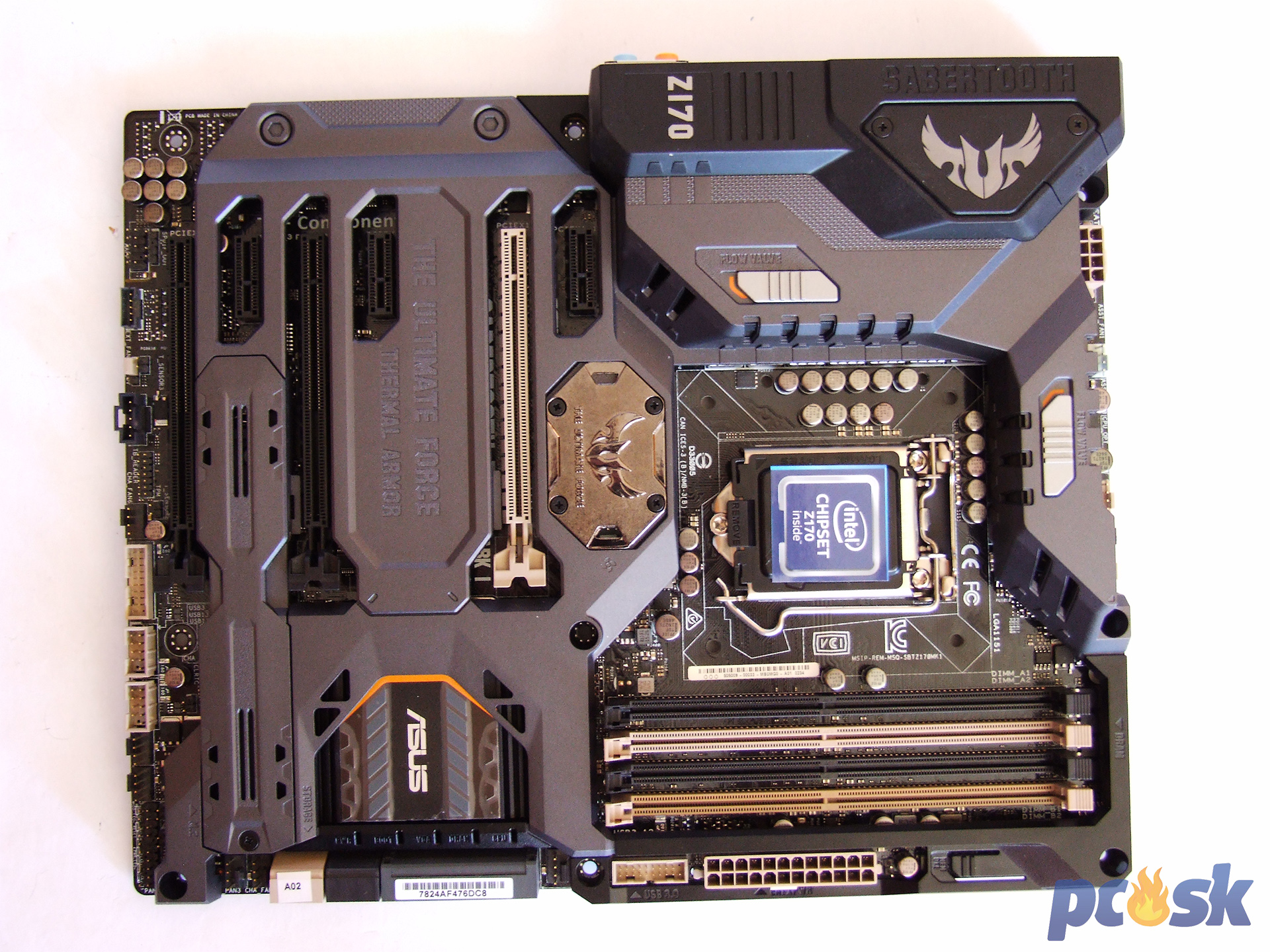

Doska ako celok vyzerá geniálne. Keď už nejaké oplátovanie, tak takéto komplexné! Parádna práca, takéto dosky nemá vo svojej ponuke nik iba ASUS. Zadná strana vám s plátom oznámi len, že ASUS vám kryje chrbát.

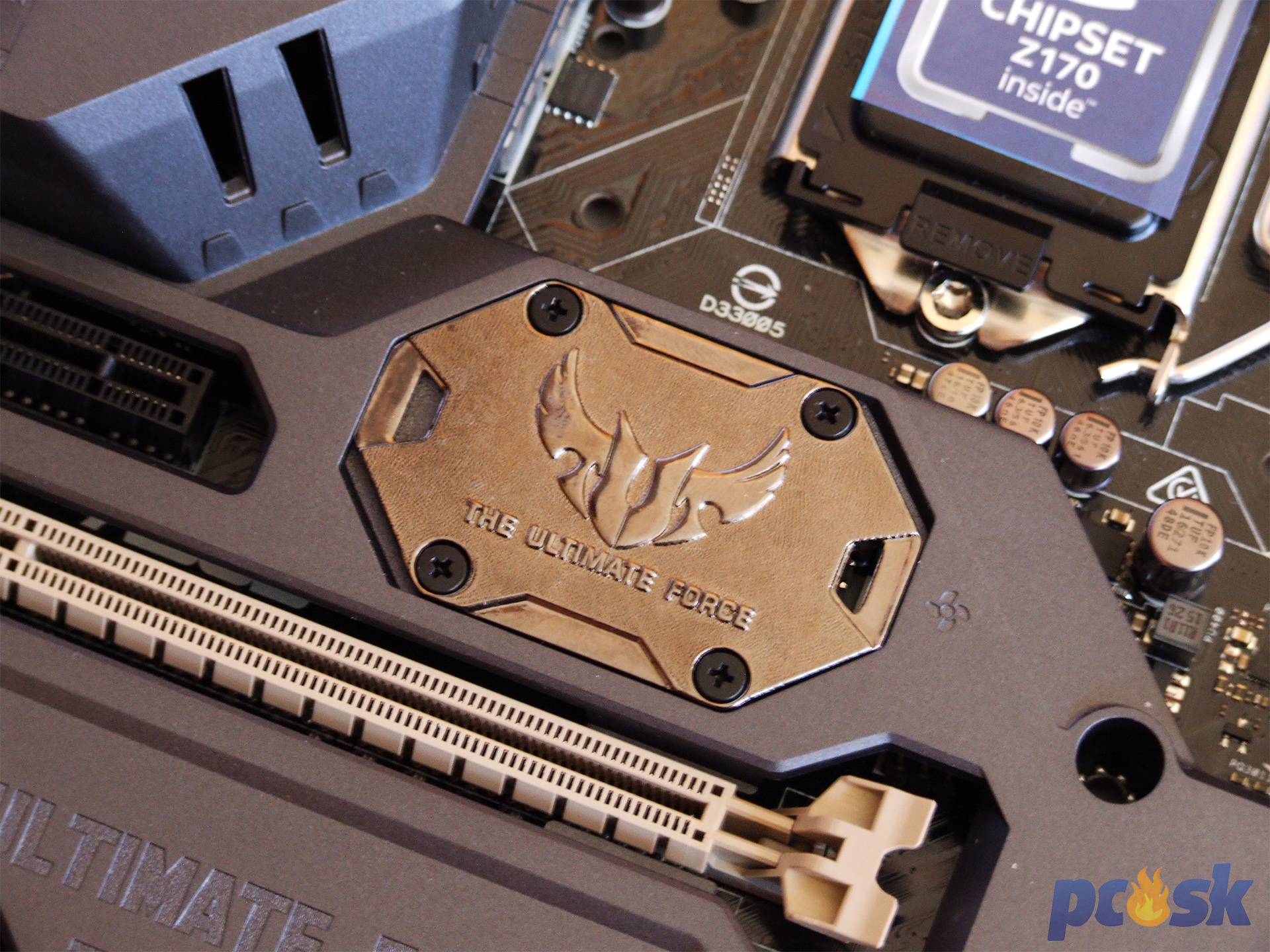

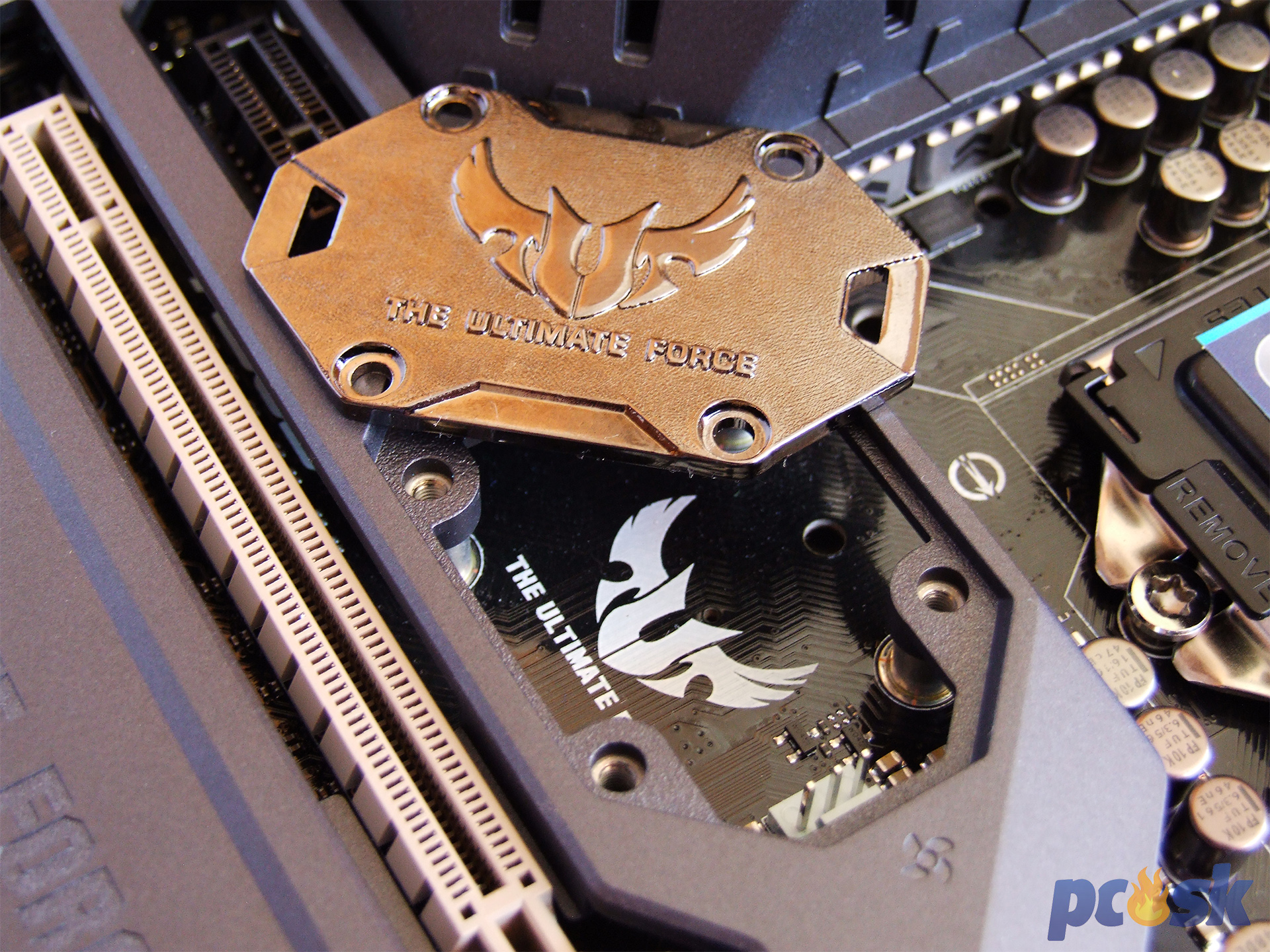

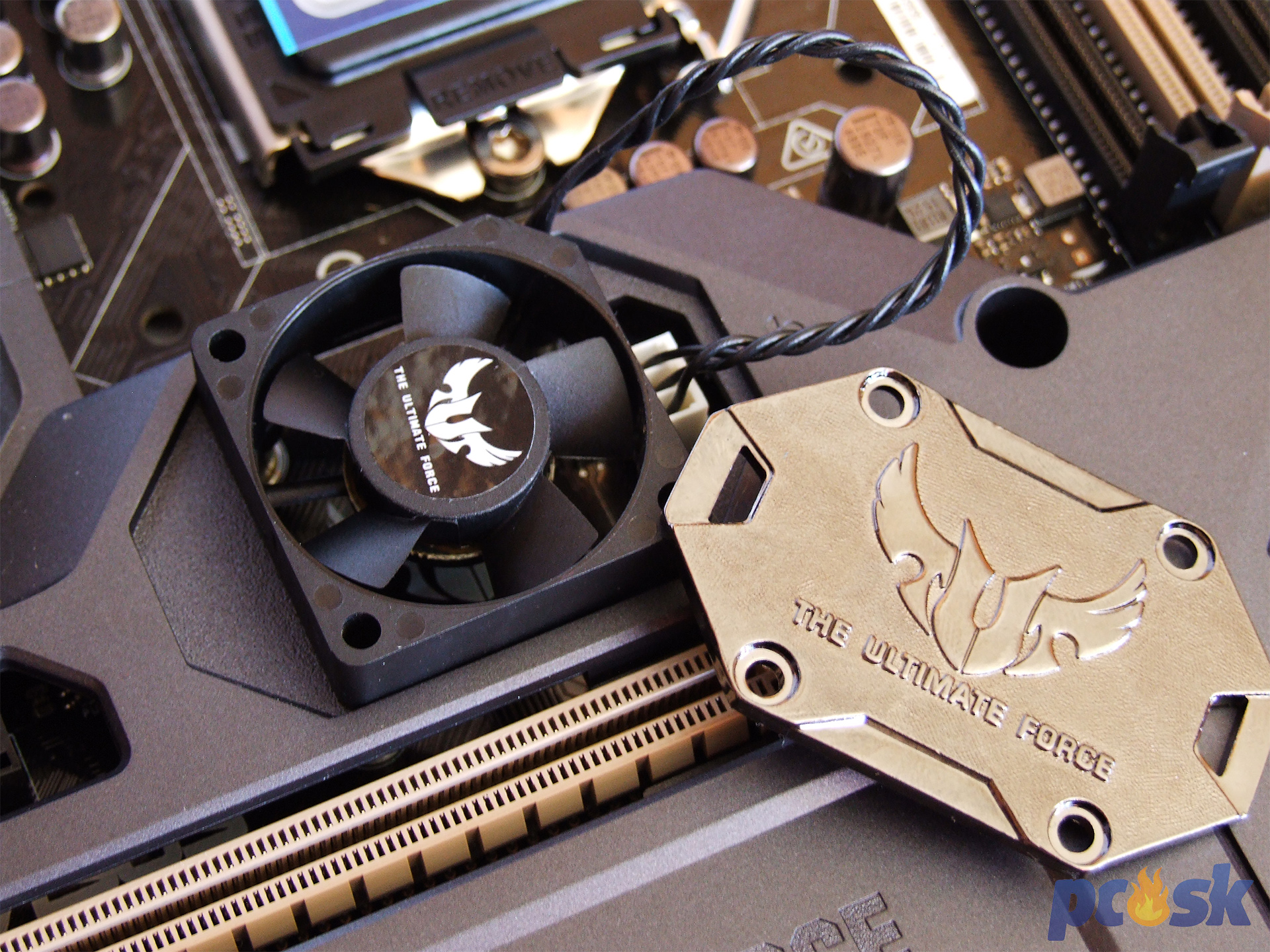

Plát dosky je trošku modulárny a dá sa z neho vybrať spomínaný TUF odznak. Musím uznať, že je z poriadneho kusu železa a na ruke budete o ňom 100% vedieť. Pod ním sa ukrýva 3-pinový konektor pre asistenčný ventilátor, ktorý môže vháňať svieži vzduch pod plát a pomáhať k chladeniu PCIe slotov a PCH. Ventilátor určený na toto miesto má priemer 35mm. Neodporúčam nahnevať ho, nakoľko sa vie roztočiť až na 7000RPM a vtedy bzučí ako vzdialená vŕtačka. Ventilátor sa k doske pripája cez 3-pinový konektor. Dá sa normálne regulovať či už cez BIOS alebo AlSuite 3.



Druhým modulárnym prvok plátu je kryt pre M.2 slot. Je dobré, že to takto ASUS vymyslel a netreba odmontovať kompletne celý plát aby ste osadili M.2 disk.

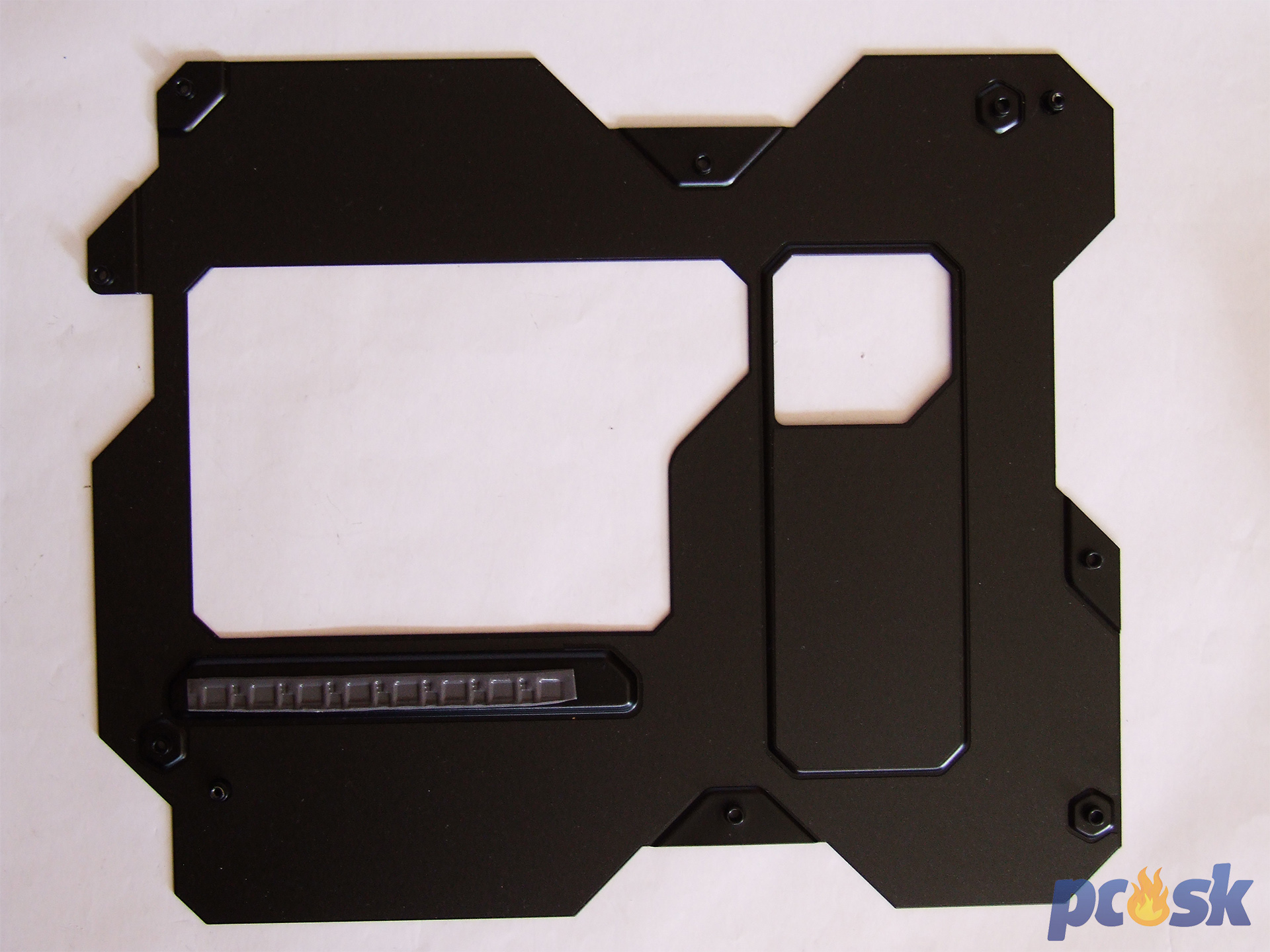

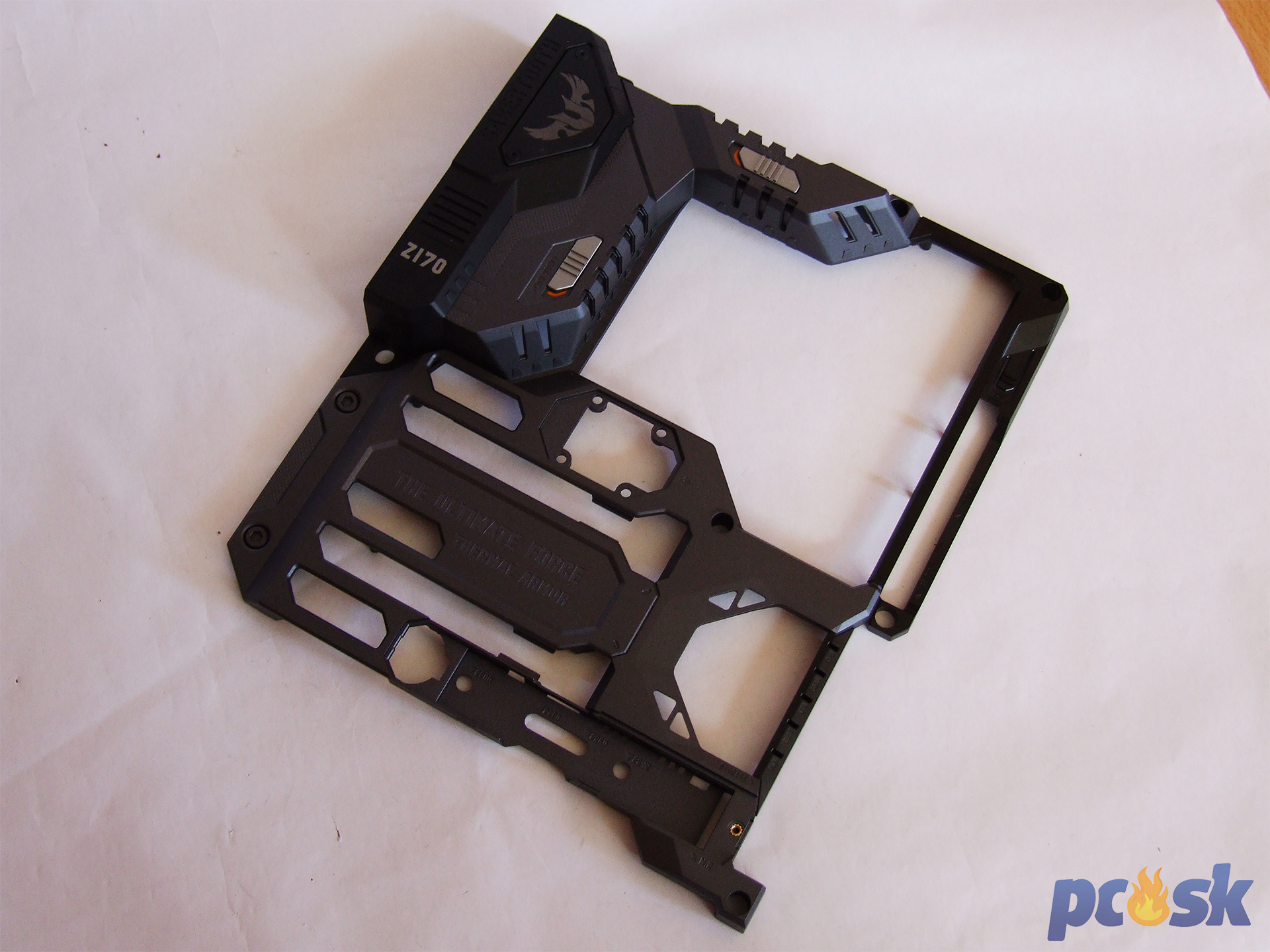

Na bližšie skúmanie dosky musíme zhodiť pláty. Našťastie to ide ľahko, stačí odskrutkovať asi 15 skrutiek.



To čo zvonku vyzerá neštandardne je pod kapotou úplne štandardné. Reč je o layoute dosky, ktorý je naozaj bežný. Čierno-béžové sfarbenie však opäť považujem za veľmi estetické a nevšedné. Informáciu o počte PCB vrstiev som nenašiel, revízia PCB v našom teste bola 1.03.

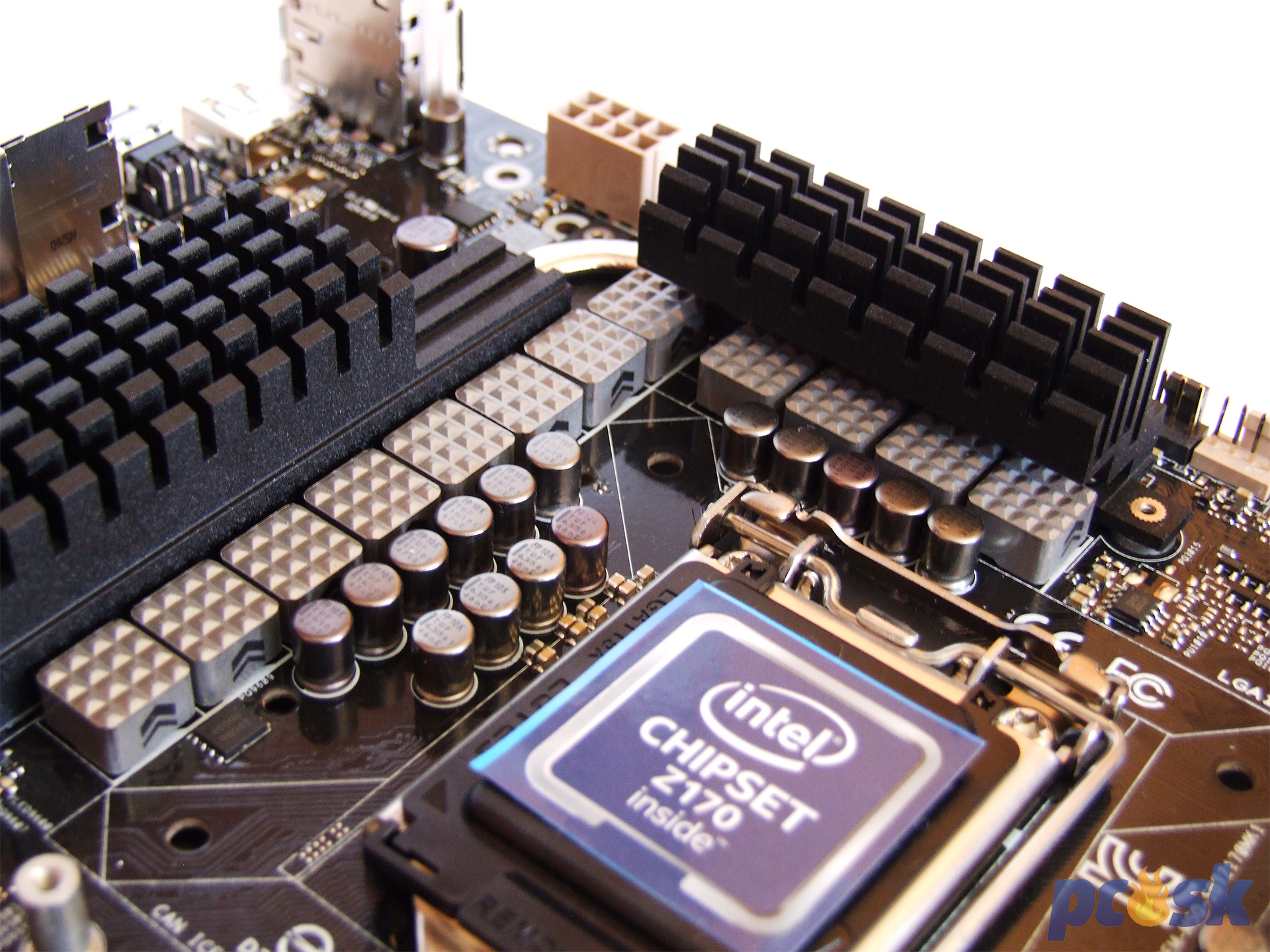

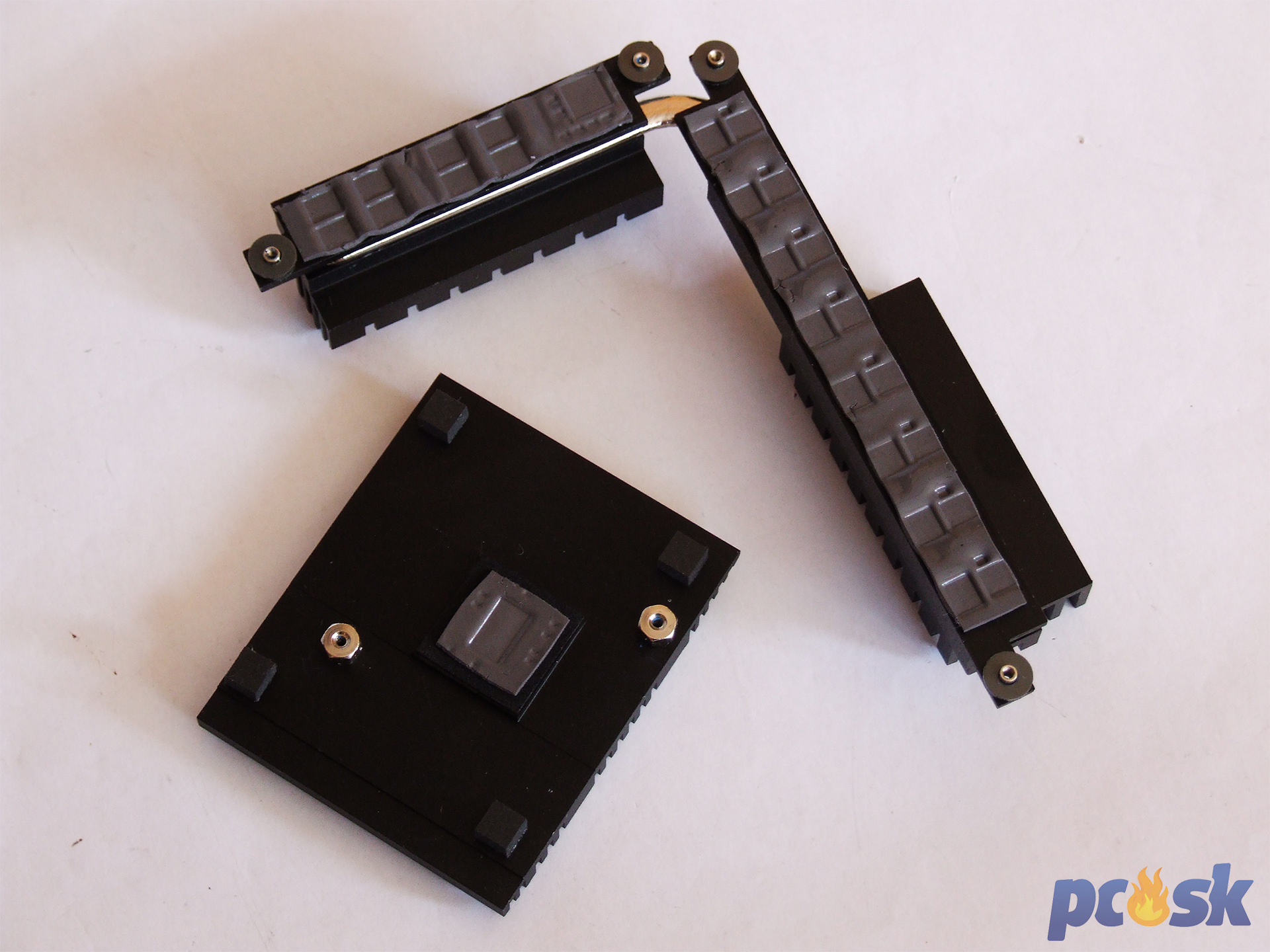

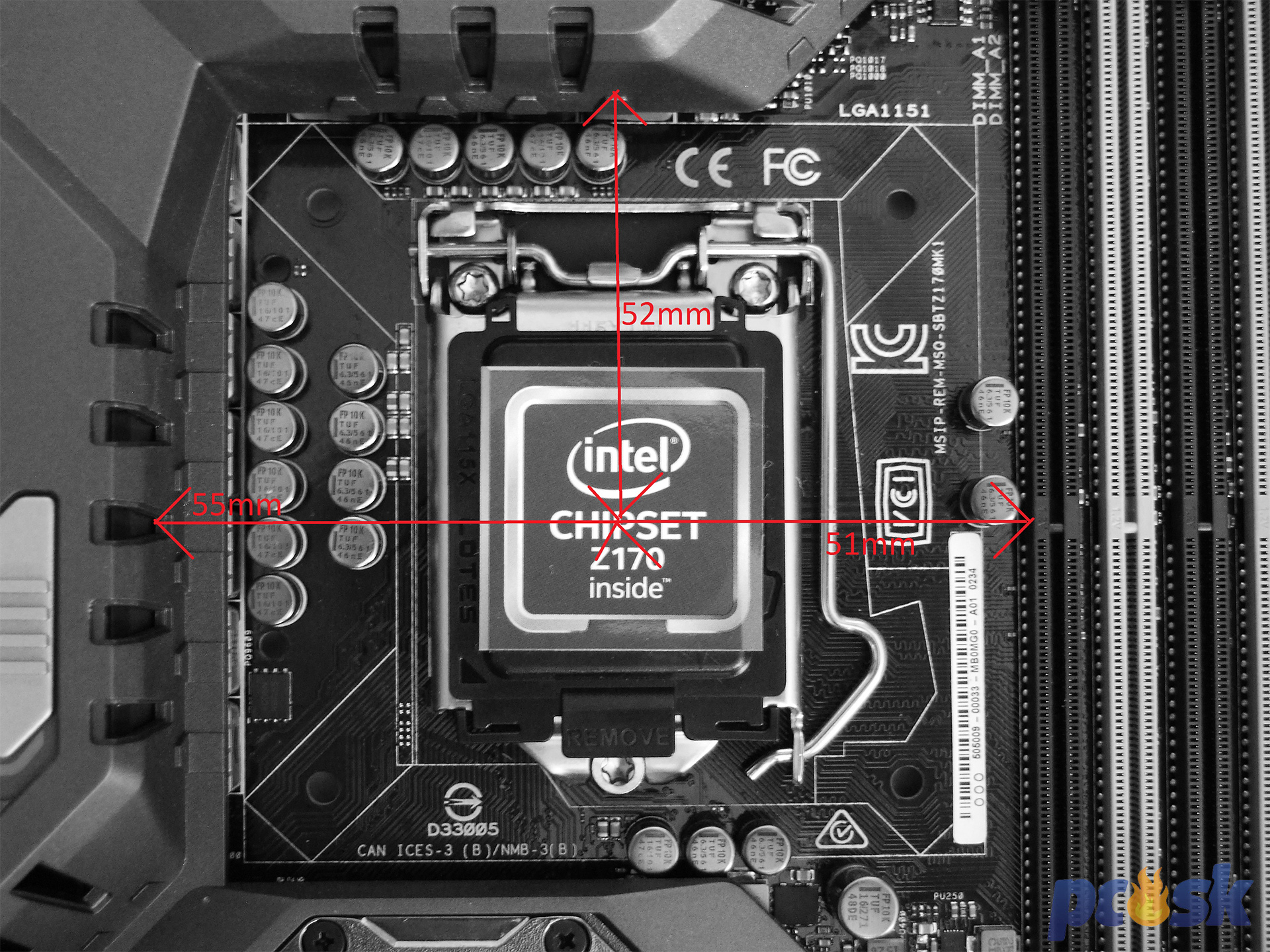

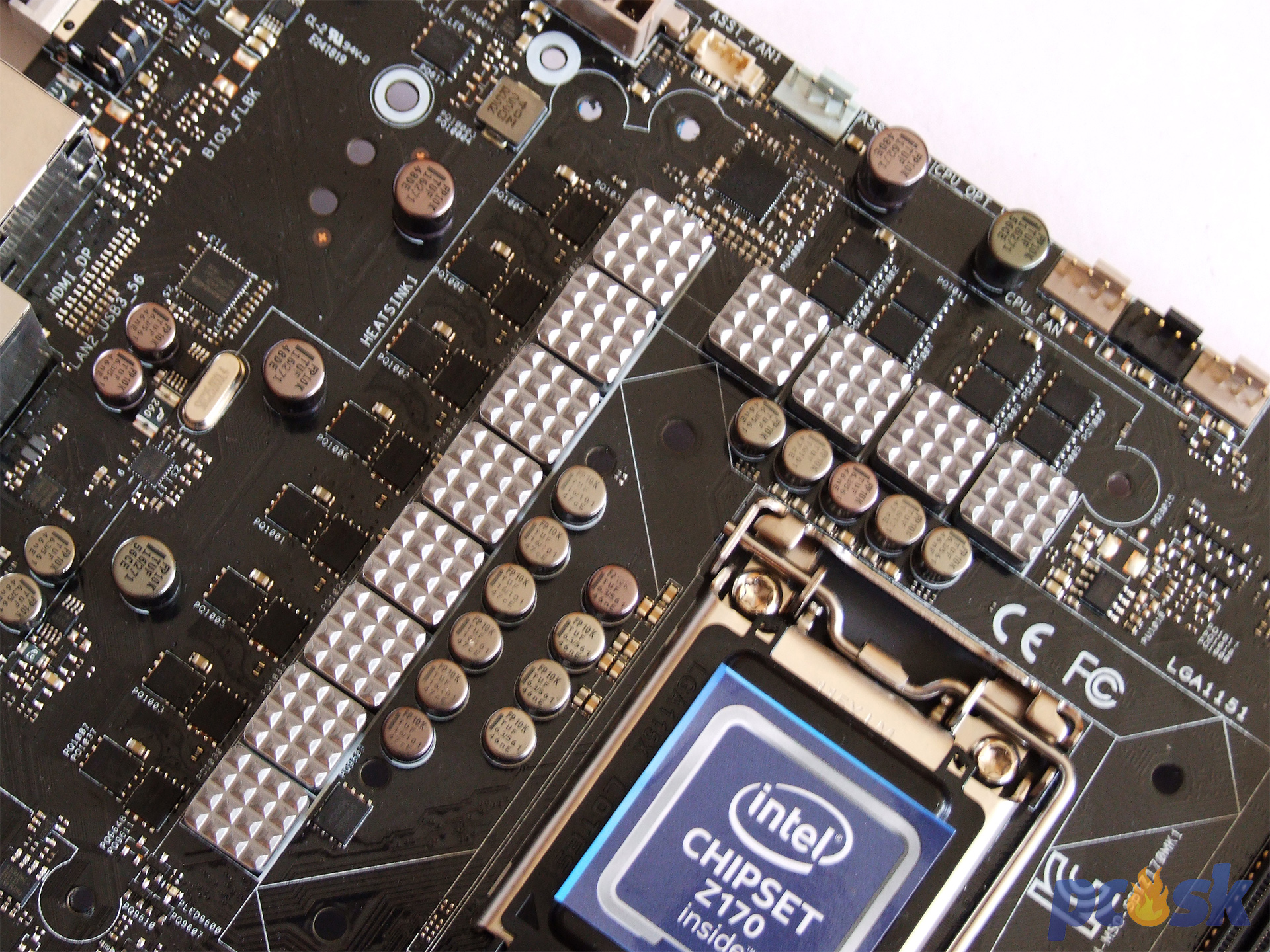

Paticou je LGA 1151. Spoločnosť jej robí kvalitné 12-fázové napájanie Digi+ s vojensky certifikovanými kondenzátormi, cievkami a MOSFETmi. Tie chladí dvojica výrazne „rozrezaných“ pasívov spojených jednou heatpipe.

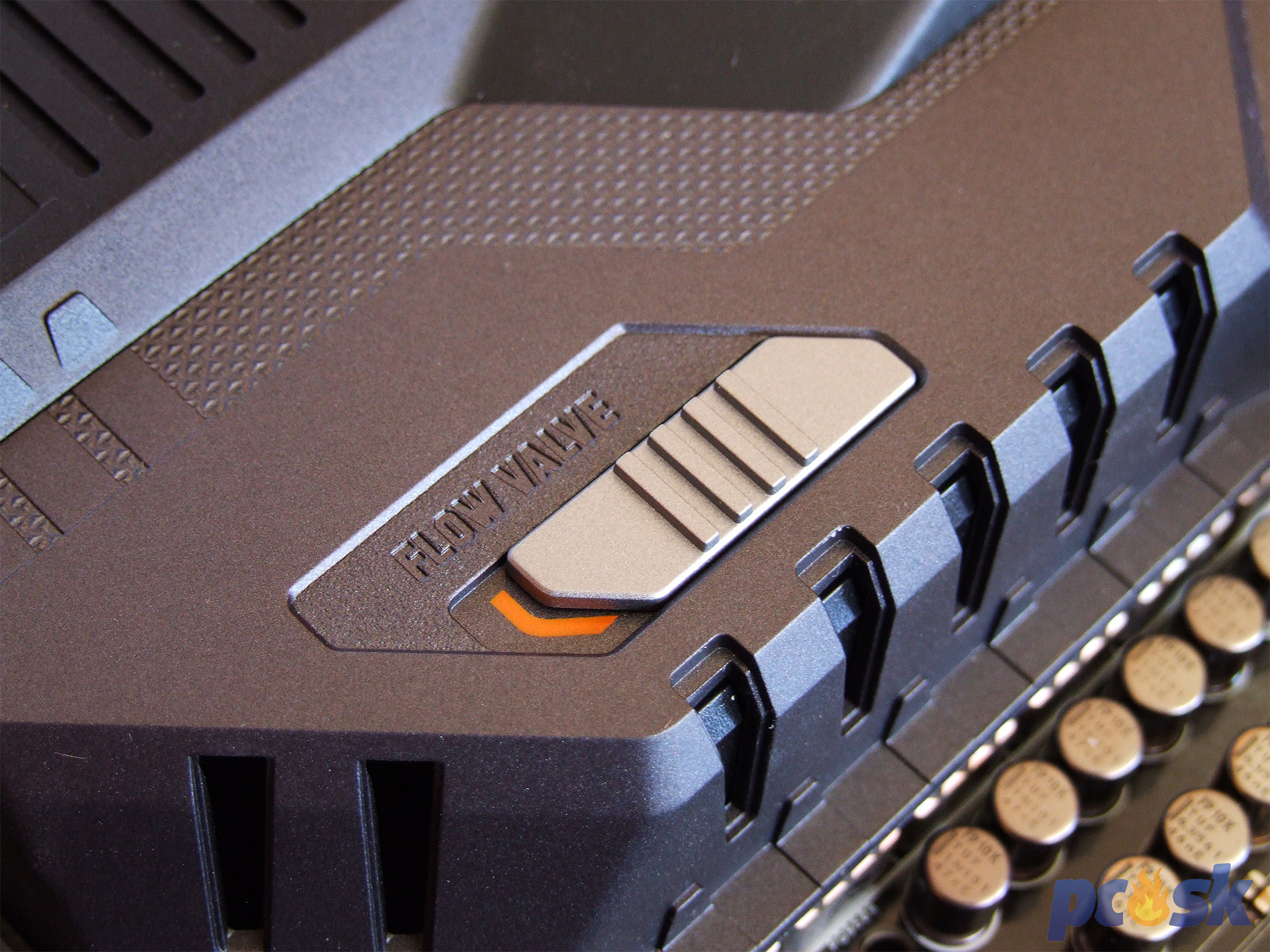

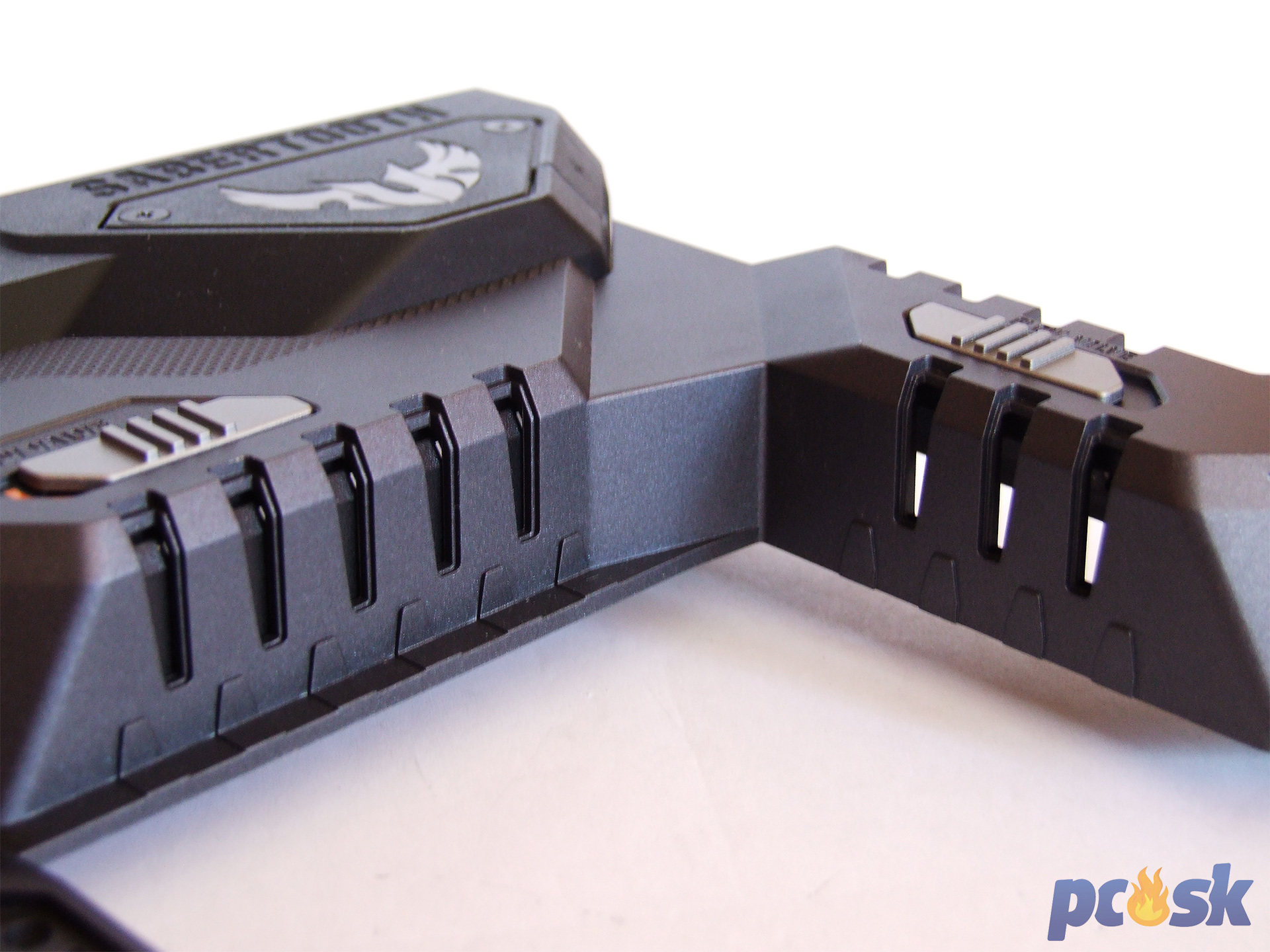

Tieto pasívy v oplátovanom stave kryje dvojica plastových krytov, ktorým sa dá regulovať tok vzduchu, ktorý do nich môže vháňať maličký ventilátor osadený za zadným panelom. V uzavretom stave „ventilov“ prúdi vzduch ďalej k PCH, v otvorenom stave vychádza nad CPU. Priemer ventilátora je o 5mm menší ako priemer druhého ventilátora. Pripája sa cez iný, malý 4-pinový konektor a aj tento ventilátor sa vie nepríjemne rýchlo točiť. Taktiež je ho možné bez problémov regulovať cez BIOS či AlSuite3 (je ho možné aj celkom zastaviť). Tu výrobca pribalil aj malý protiprachový filter aby vám ventilátor nenahnal pod plát aj prach.



Pri montáži som použil obrovský chladič Noctua NH-D15S pričom som samozrejme montoval chladič keď mala doska namontované plastové pláty. Namontovanie kovových konzol bolo síce tesné, no nakoniec sa to bez problémov podarilo.



Chladenie a ventilátory sú dominantou tejto dosky. Na PCB nájdeme až neskutočných 12 konektorov pre ventilátory. 2 patria chladiču procesora, 1 vodnej pumpe, až 6 systémovým ventilátorom a 3 sú určené pre asistenčné ventilátory. Nestačí? Dobre. Je tu ešte konektor pre pripojenie externej karty, ku ktorej si môžete pripojiť ďalších 5 ventilátorov. Karta síce nie je súčasťou balenia, no aj tak k tomu nemám čo dodať. Čerešnička na torte – všetky, naozaj všetky konektory je možné ovládať cez BIOS krivkami alebo cez AlSuite 3 softvér taktiež krivkami. Bezchybné.

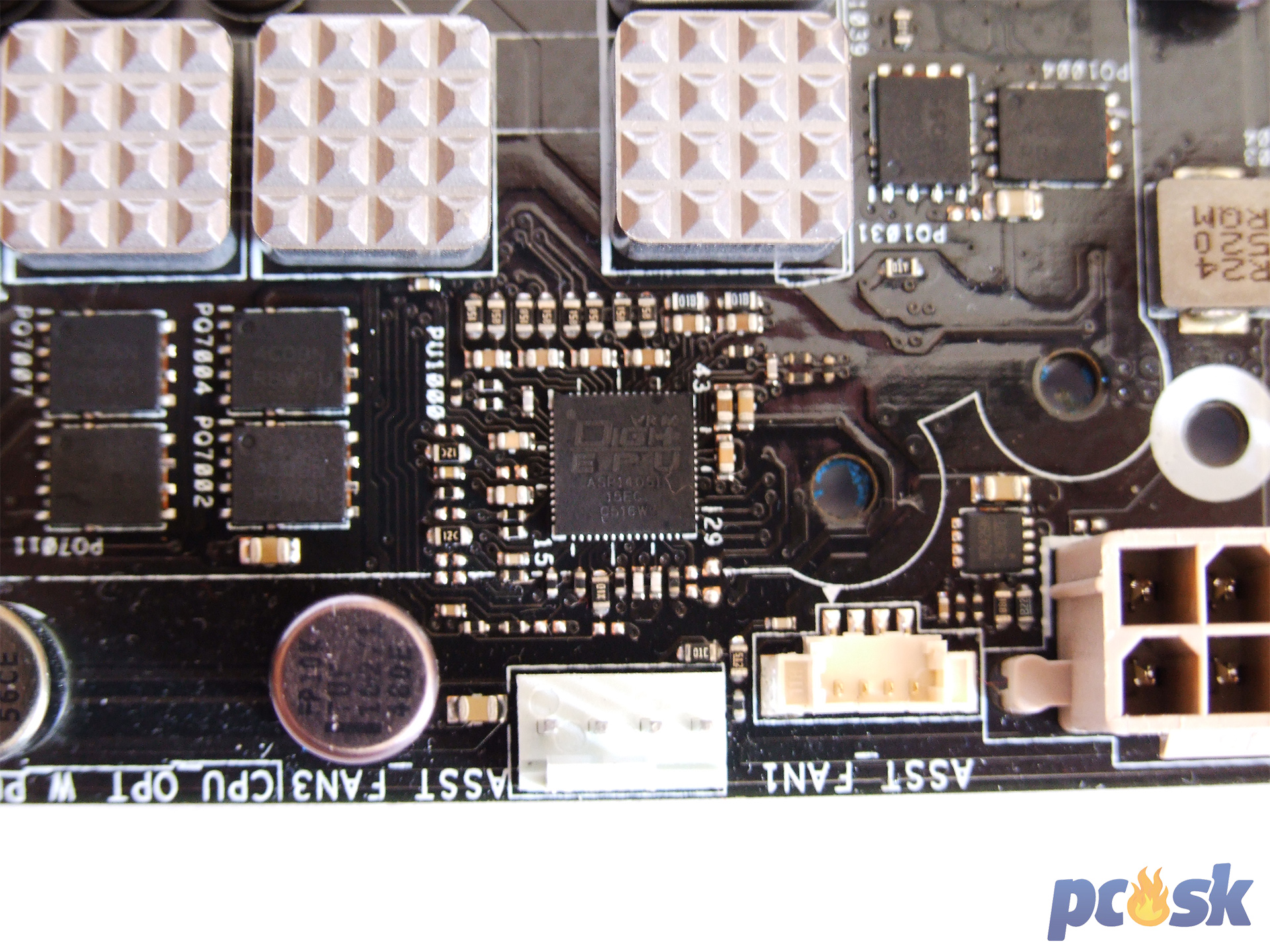

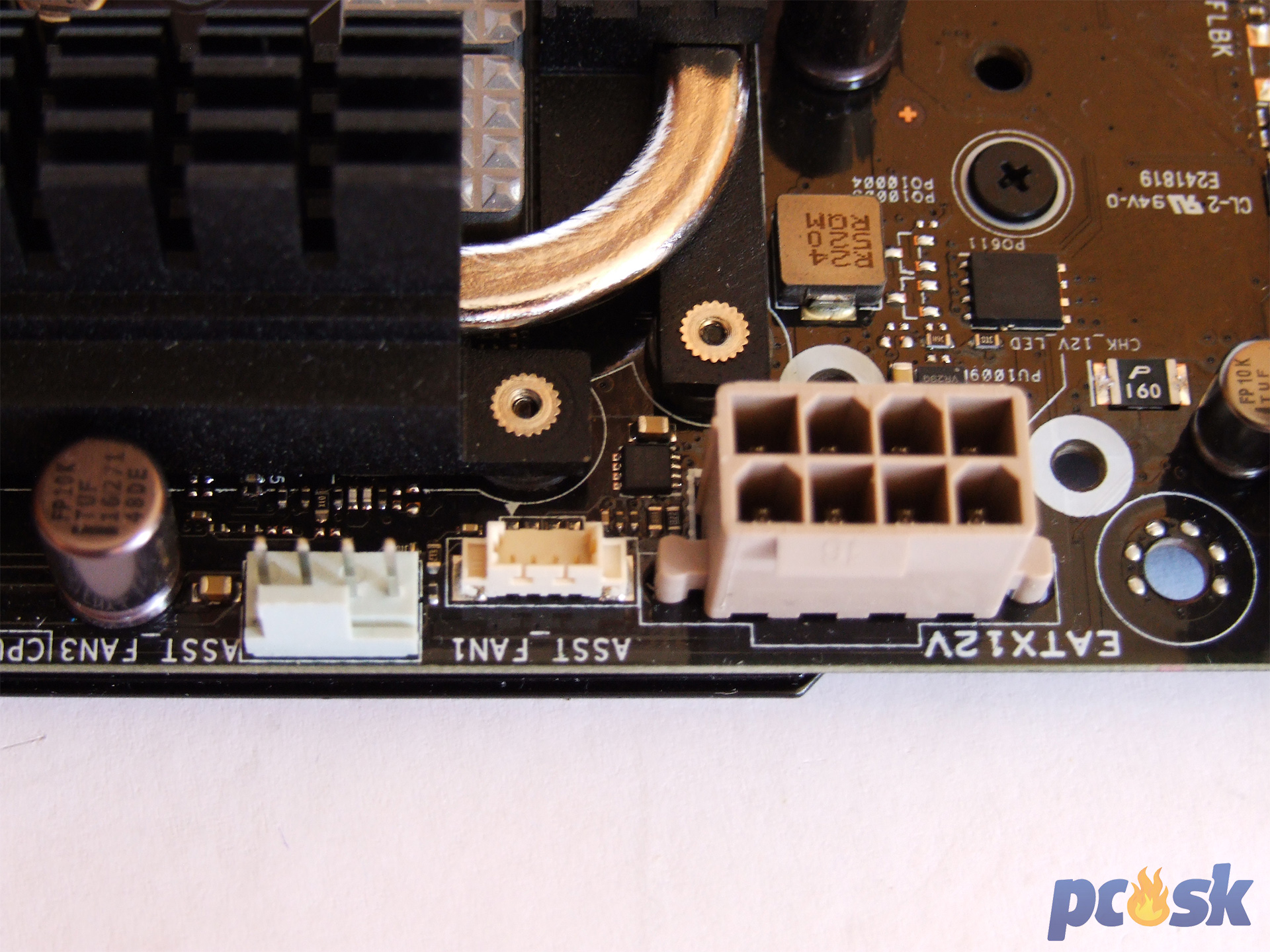

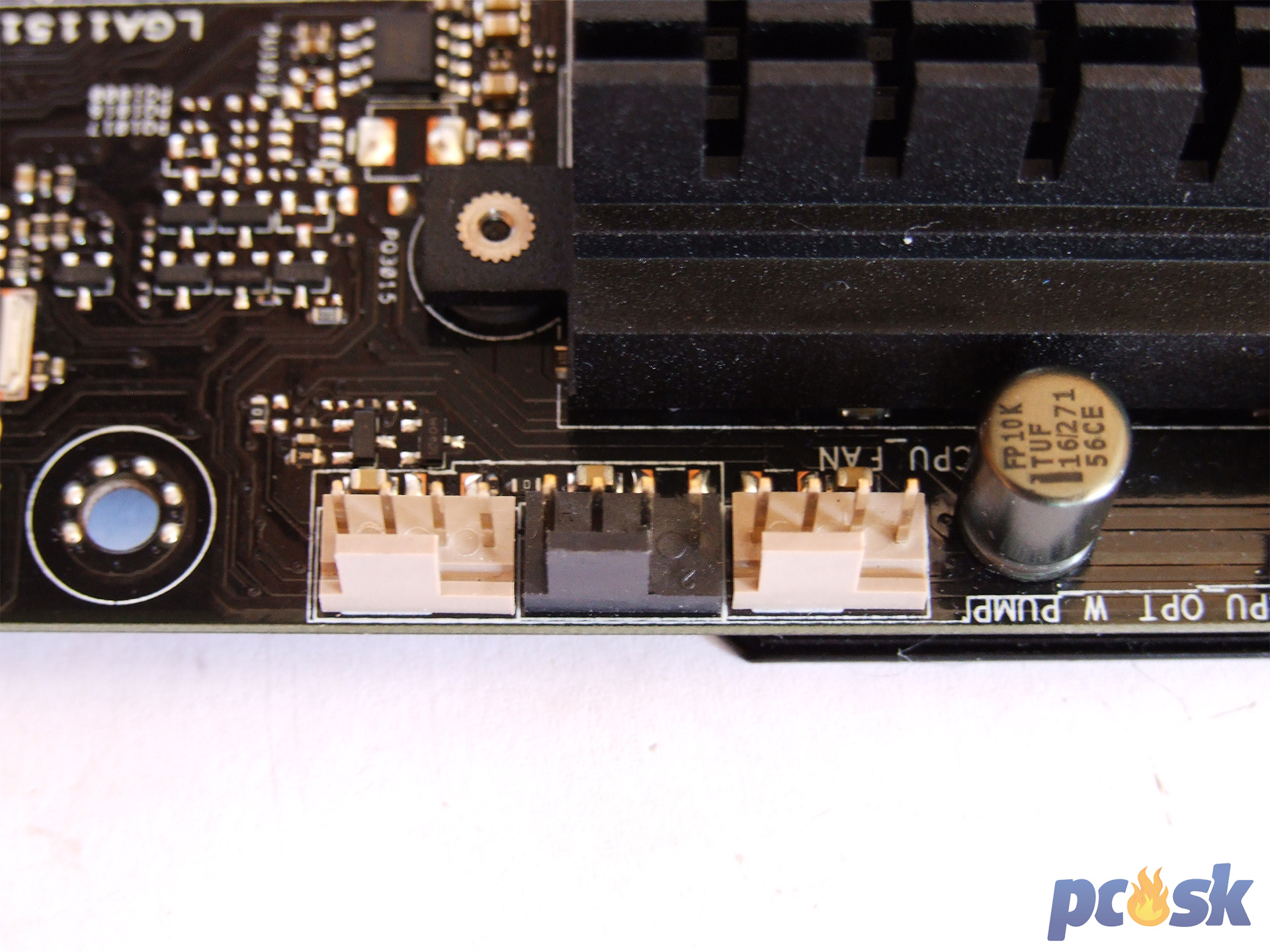

Vedľa dvojice konektorov pre asistenčné ventilátory je 8-pinový EATX 12V konektor napájania procesora. Kúsok od neho je trojica konektorov pre CPU ventilátory a vodnú pumpu.

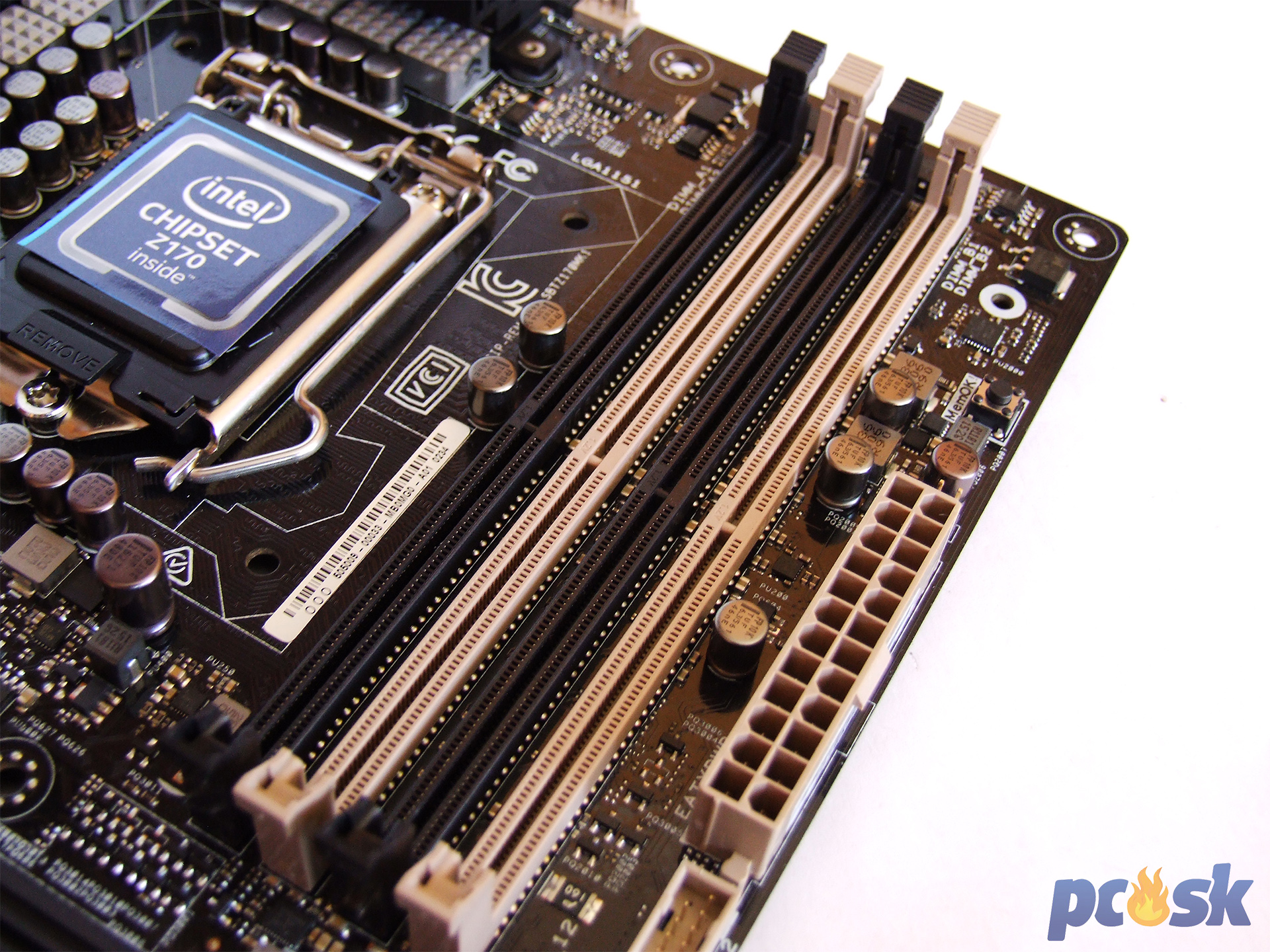

DIMM sloty sú 4 a podporujú najviac 64GB DDR4 pamätí. Oficiálna podporovaná frekvencia udáva v manuáli aj na produktovej stránke iba 2400MHz, avšak to hoďte za hlavu. V mojom prípade som nemal problém s taktom 3GHz. Sloty majú aretačné poistky z jednej strany a podporujú 2-kanálové zapojenie a XMP profily. Napájanie zabezpečujú 2 fázy.

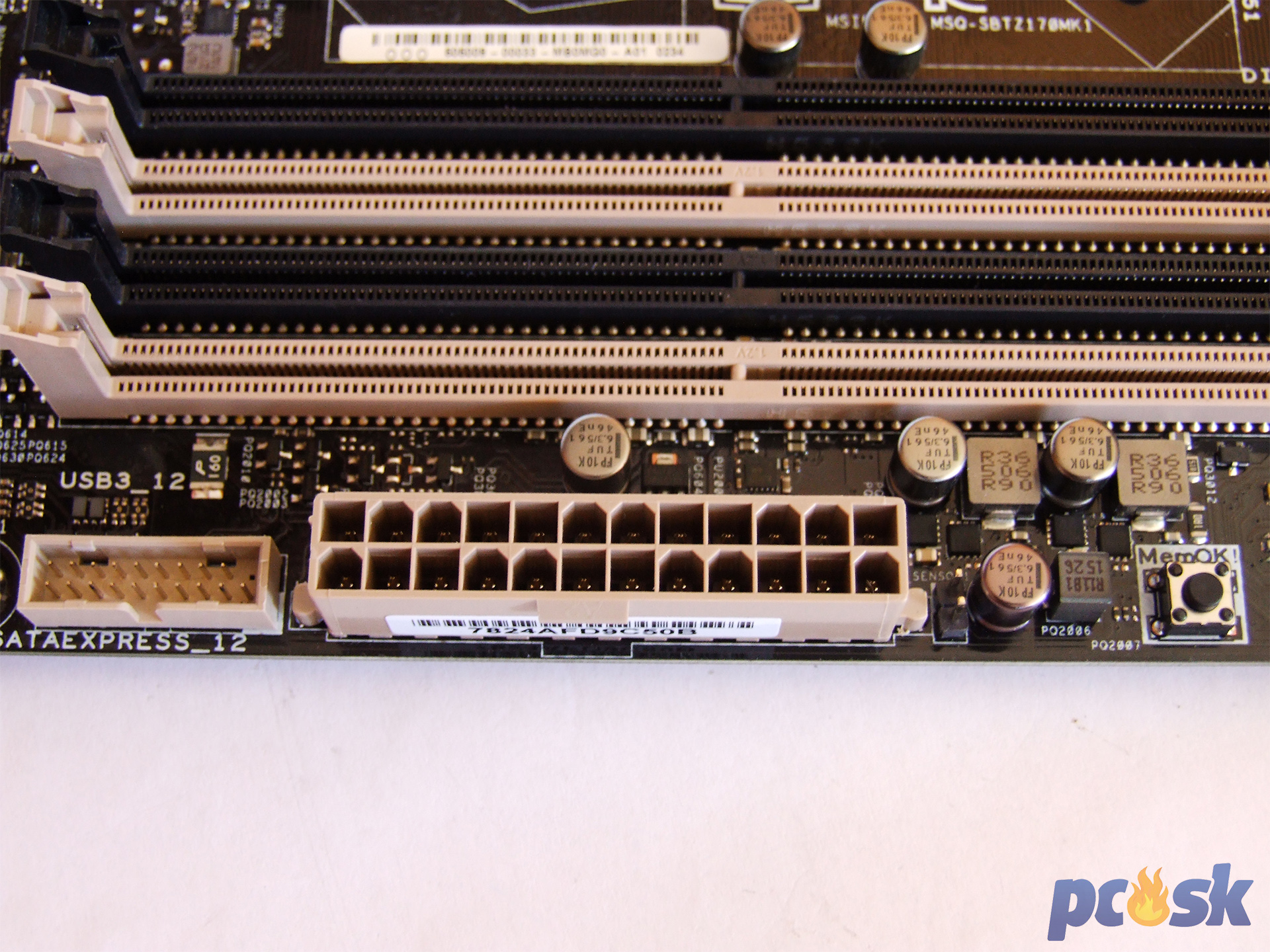

Oblasť pri DIMM slotoch okupuje MemOK! tlačidlo, s ktorým rýchlo nastavíte bezpečné hodnoty operačným pamätiam a nabootujete. Toto tlačidlo je rafinovane schované pod plátom. Vedľa jeho je 2-pinový konektor pre teplotný senzor a veľký 24-pinový ATX konektor napájania dosky. Výbavu dopĺňa interný USB 3.0 konektor.

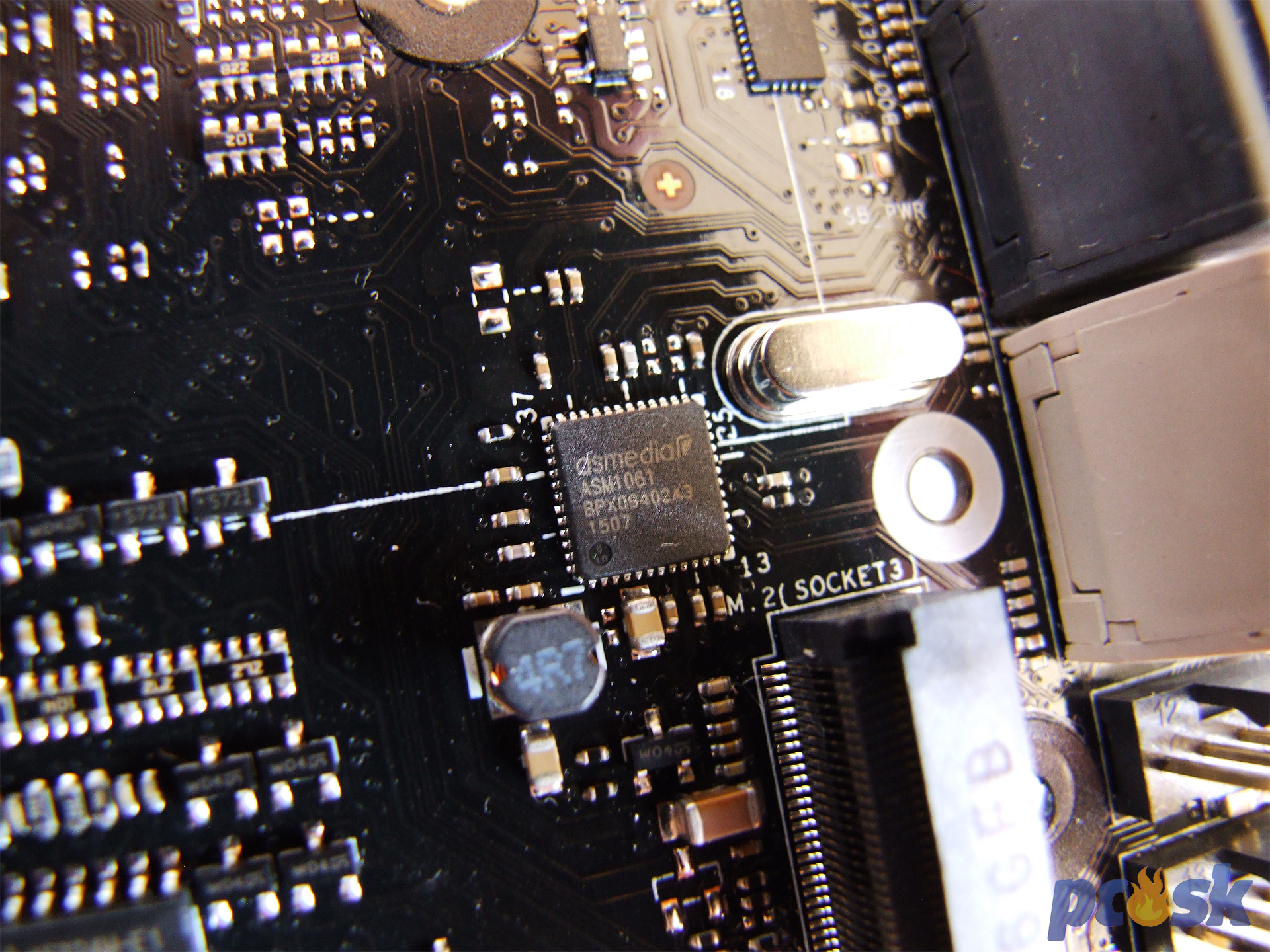

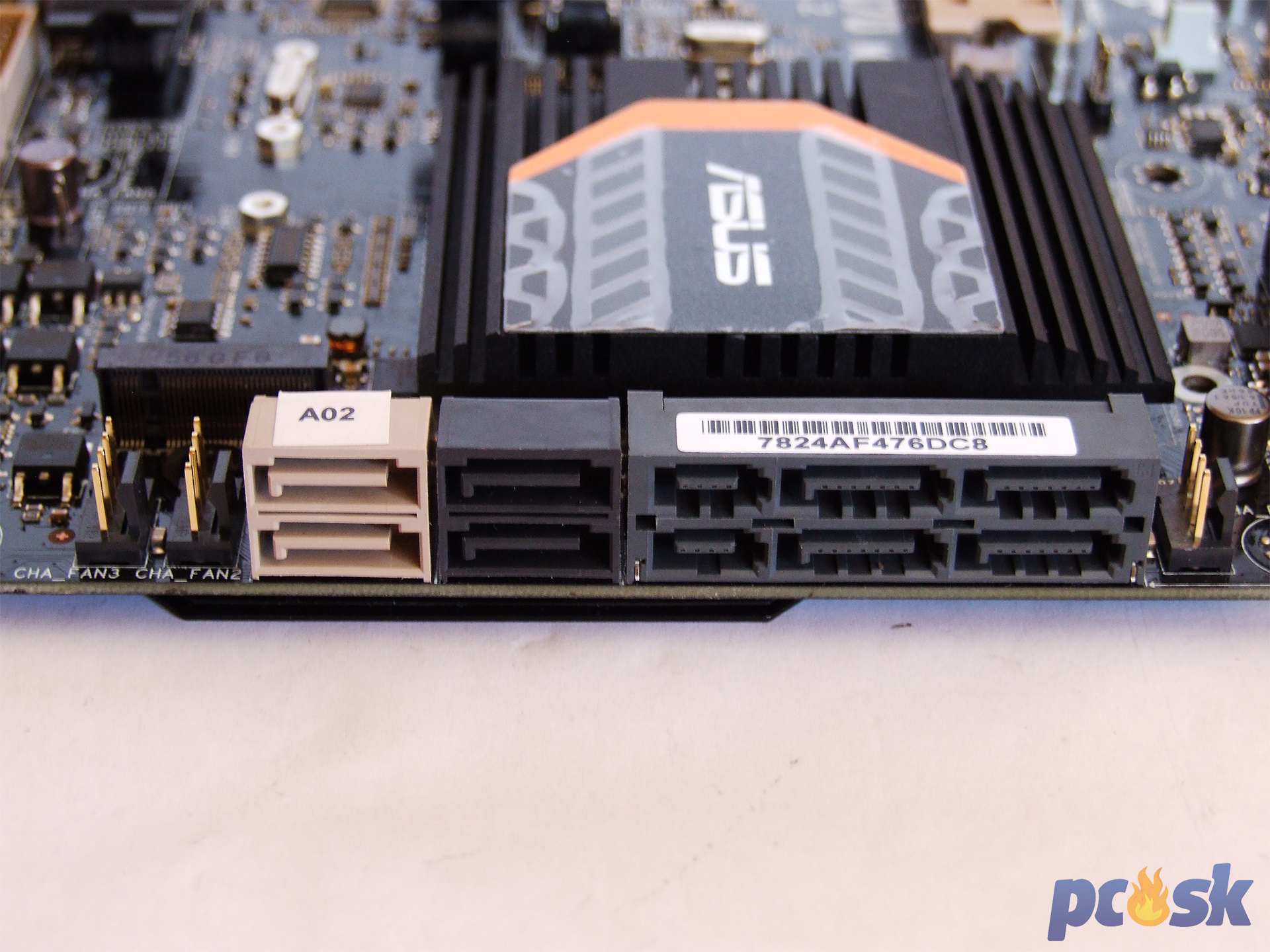

Pre disky je nachytaných 8 SATA 3 konektorov, alebo 2 SATA Express. Jeden z nich zdieľa linky s M.2 slotom a treba preto v BIOSe patrične upraviť nastavenia aby ste použili to čo chcete. 2 béžové SATA porty sú vyvedené z ASMedia ASM1061 radiča. Vyhýbajte sa im, sú vždy o niečo pomalšie ako SATA porty vyvedené z Intel čipsetu. Za týmito portami je pätica Q-led pre diagnostiku. Pekne svietia keď je plát nasadený na doske, no v prípade osadenia dlhšej grafickej karty ako bolo v mojom prípade (MSI GTX 960), nebolo vidieť všetky LED nakoľko ich karta prekrývala.

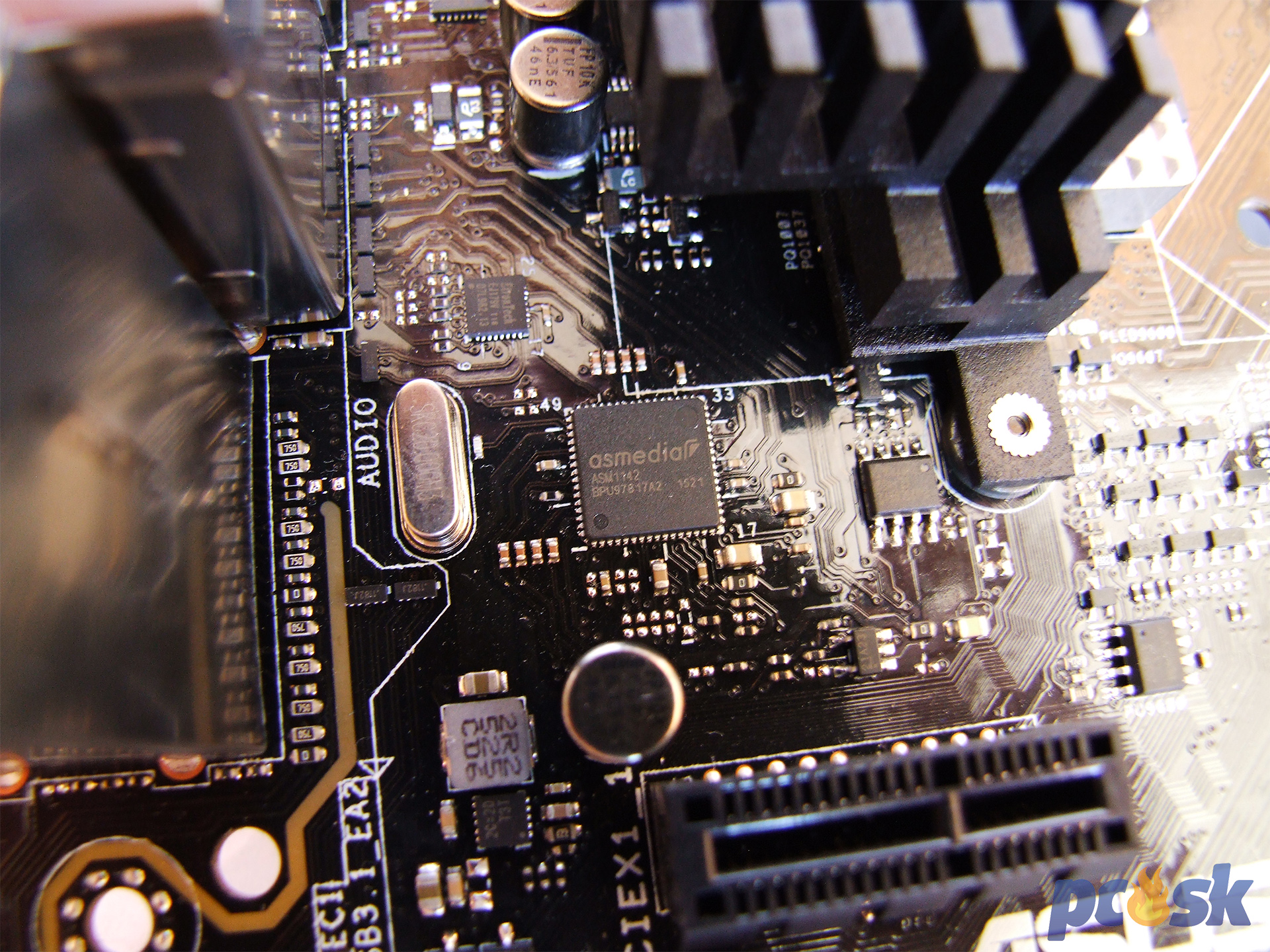

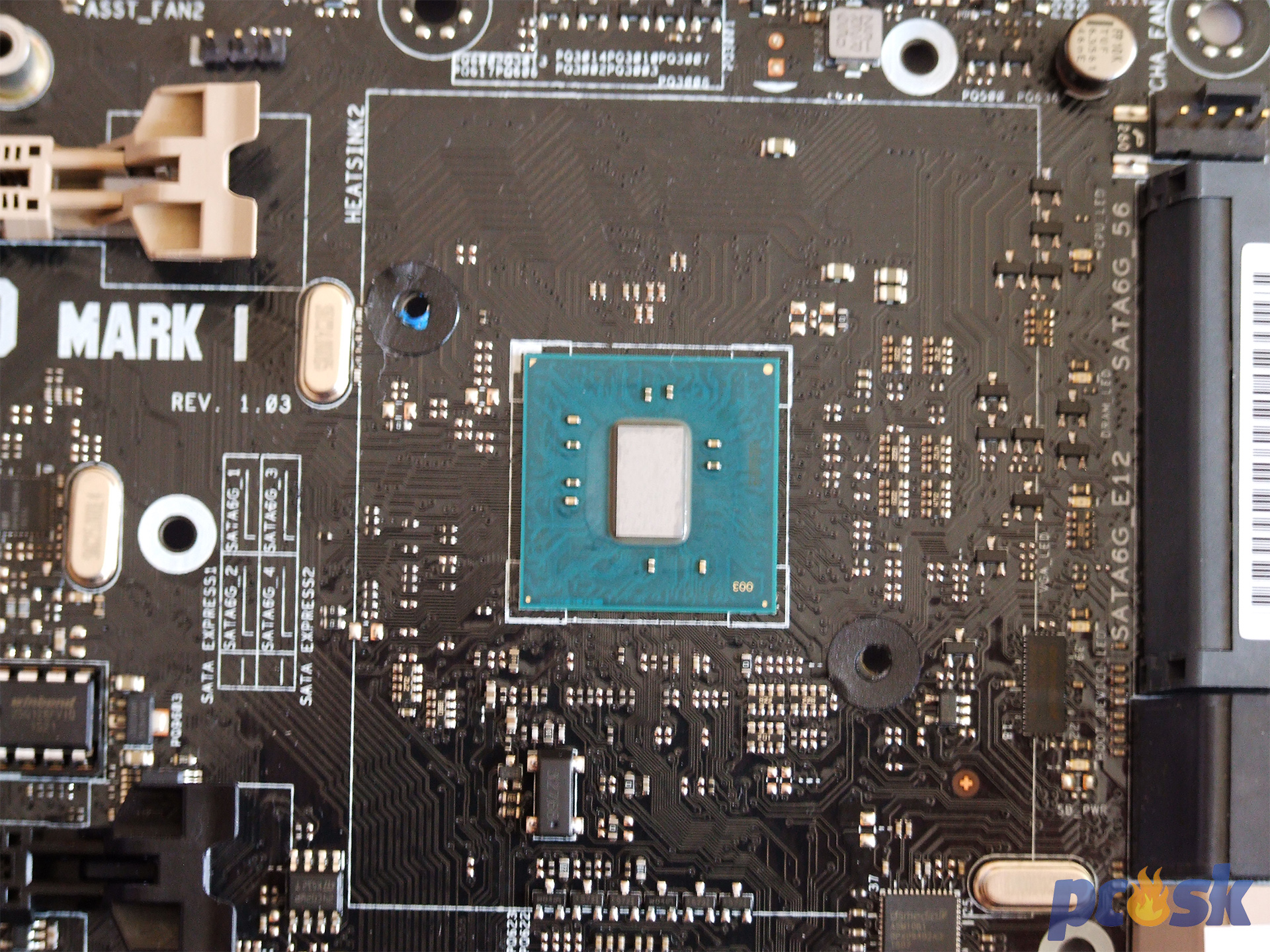

Keď je reč o čipsete ten chladí nízky hliníkový pasív. Okrem čipsetu sa pod pasívom ukrýva aj spomínaný radič ASM1061.

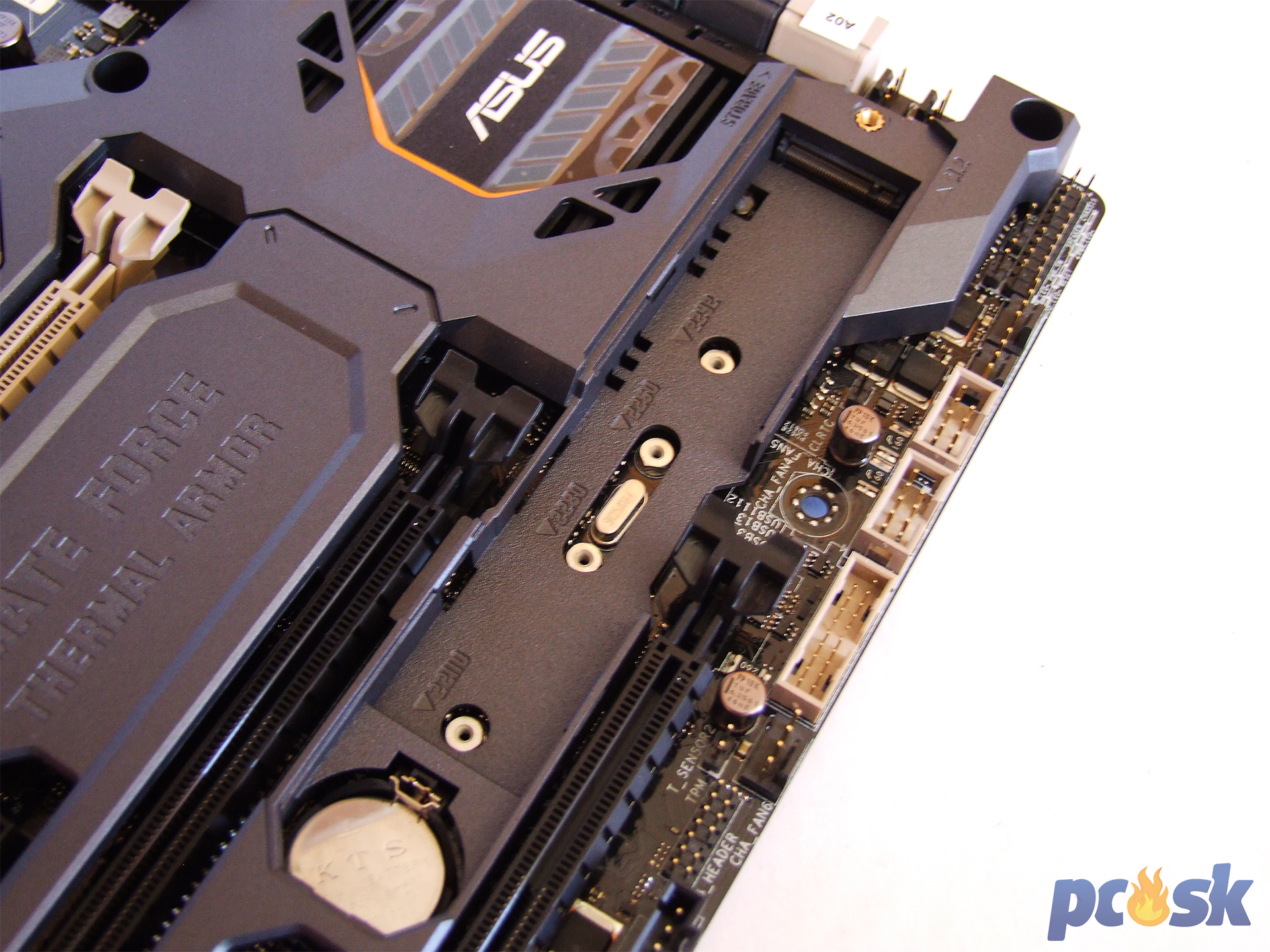

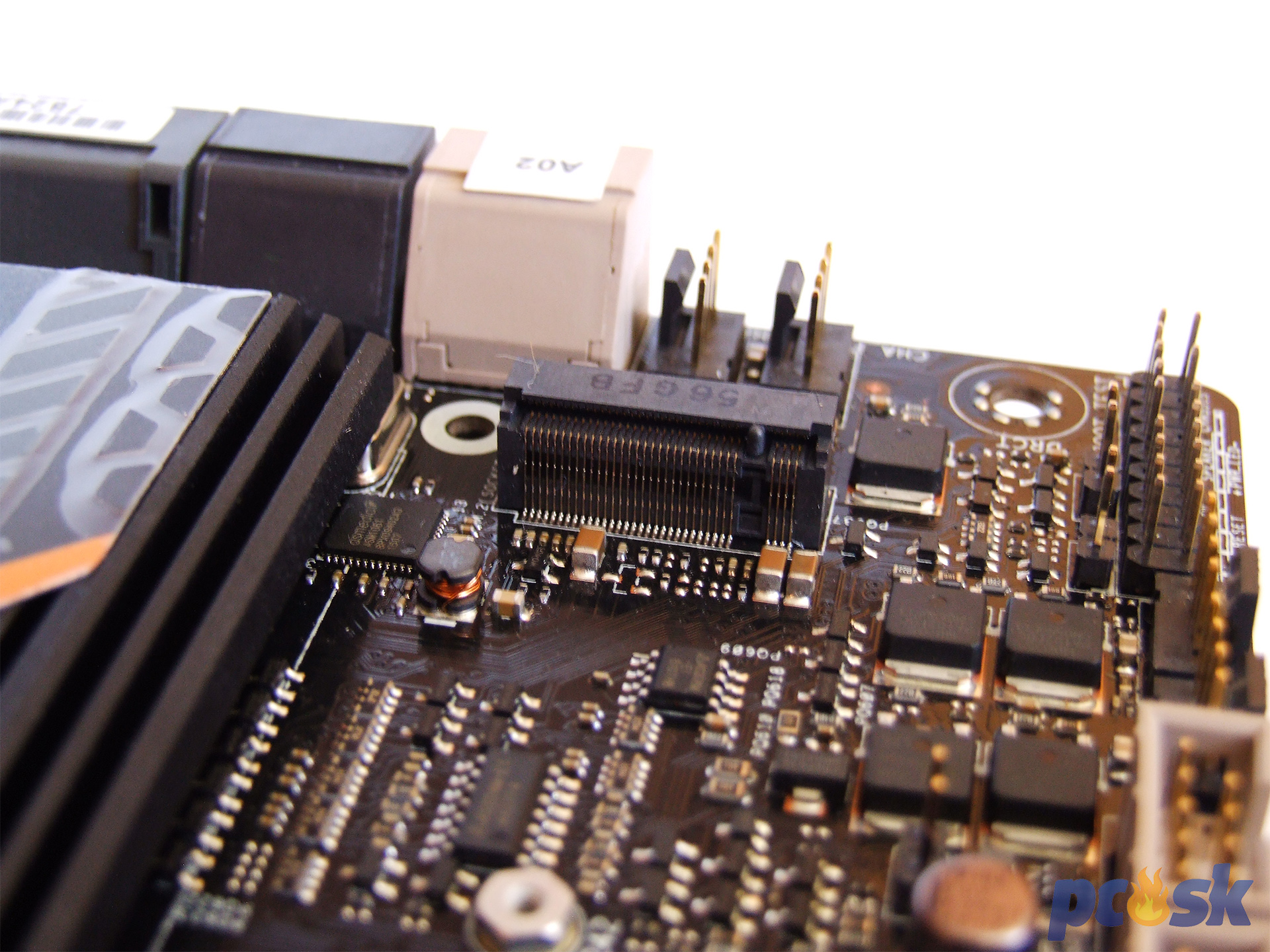

Pre rýchle M.2 disky je pripravený aj M.2 Socket 3 slot s M key. Pojme disky dlhé 42/60/80/110mm. Podporuje PCIe aj SATA režim.



Na spodnom okraji nájdeme DirectKey konektor, konektor pre pripojenie k PC skrini, konektory pre systémové ventilátory. Béžové konektory patria USB – dva kratšie pre USB 2.0, 1 dlhší pre USB 3.0. Ďalej je tu ďalší konektor pre systémový ventilátor, nad ktorým je druhý konektor pre teplotný senzor. Vedľa je archaický TPM header, Thunderbolt header a CPU_OV jumper, ktorý povolí nastavovanie extrémnych napätí pre CPU v BIOSe. Nad ním je posledný konektor pre teplotný senzor. Vľavo nasleduje 5-pinový konektor pre externú kartu s ventilátormi, AAFP konektor pre vyvedenie audia na predný panel a S/PDIF konektor.



Audio časťou je TUF Audio Design, ale tu nejde o nič také obrnené TUF. Ide o klasickú audio časť postavenú okolo kodeku Realtek ALC1150. Nechýba zosilňovač pre slúchadlá či izolované stopy, ale o nijak extra úžasnú audio časť sa nejedná.

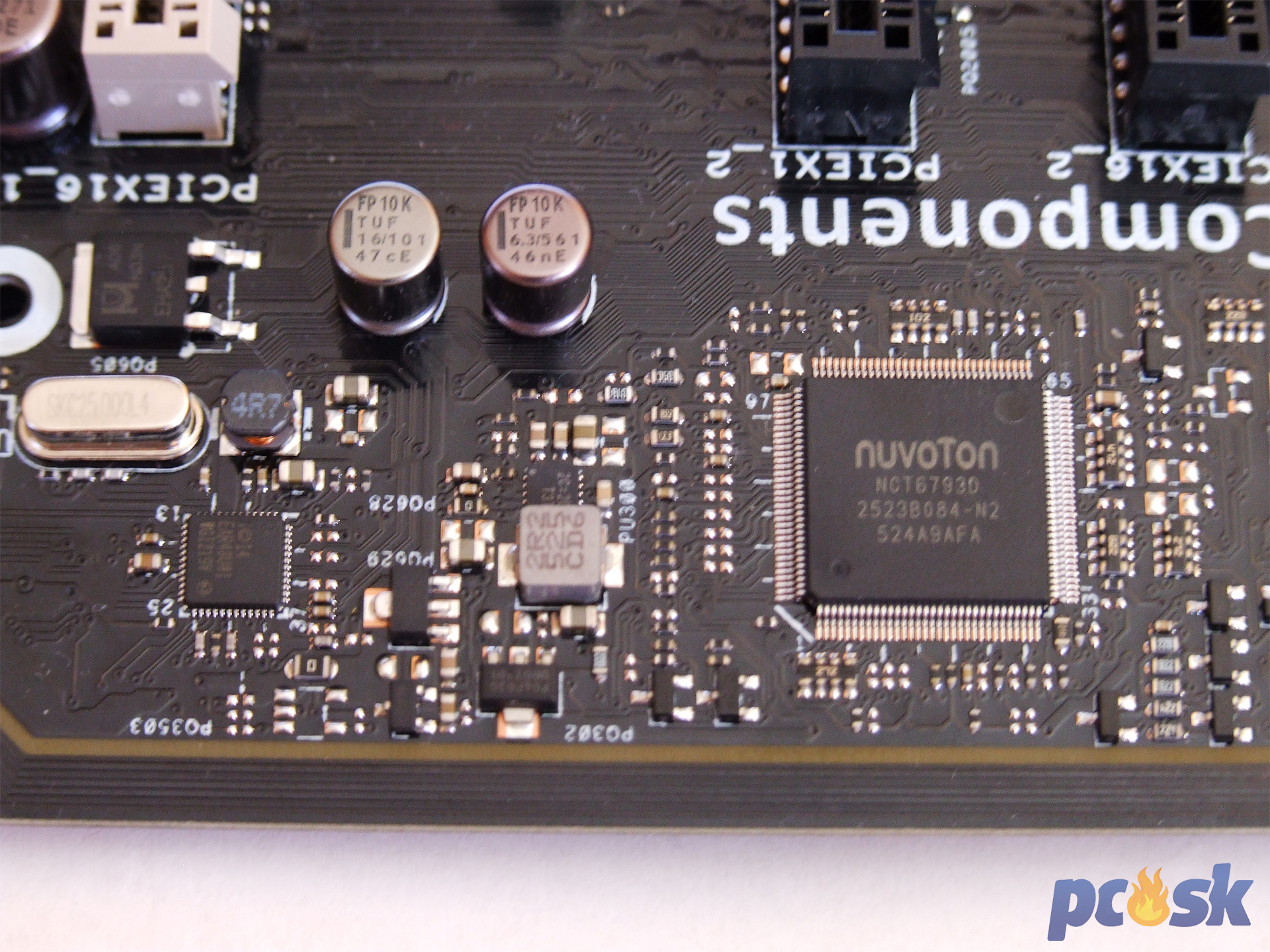

Super I/O čipom je Nuvoton NCT6793D. Vedľa je sieťový čip Intel I219-V.

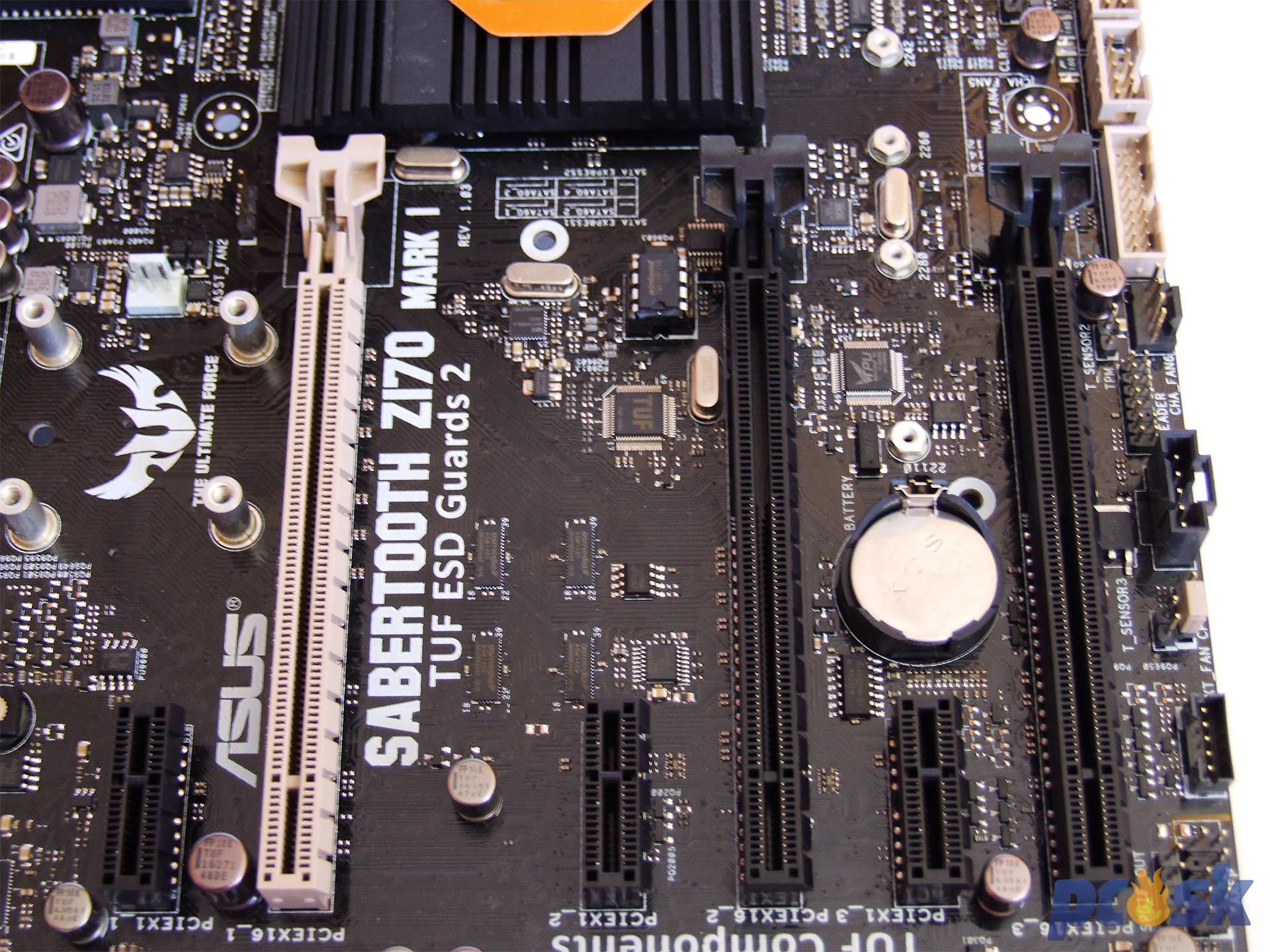

PCIe slotov má doska 6. Tri sú dlhé PCIe 3.0 x16. Prvý, béžový využívajte primárne, dostáva 16 liniek. V prípade osadenia karty aj do druhého slotu sa linky rozdelia na x8/x8. Tretí PCIe 3.0 x16 disponuje 4 PCIe linkami a zdieľa linky s dvojicou SATA portov. Doska podporuje 2-Way/Quad zapojenie AMD aj nVidia grafických kariet. Krátke sloty PCIe x1 sú štandardu 2.0 a sú tri.

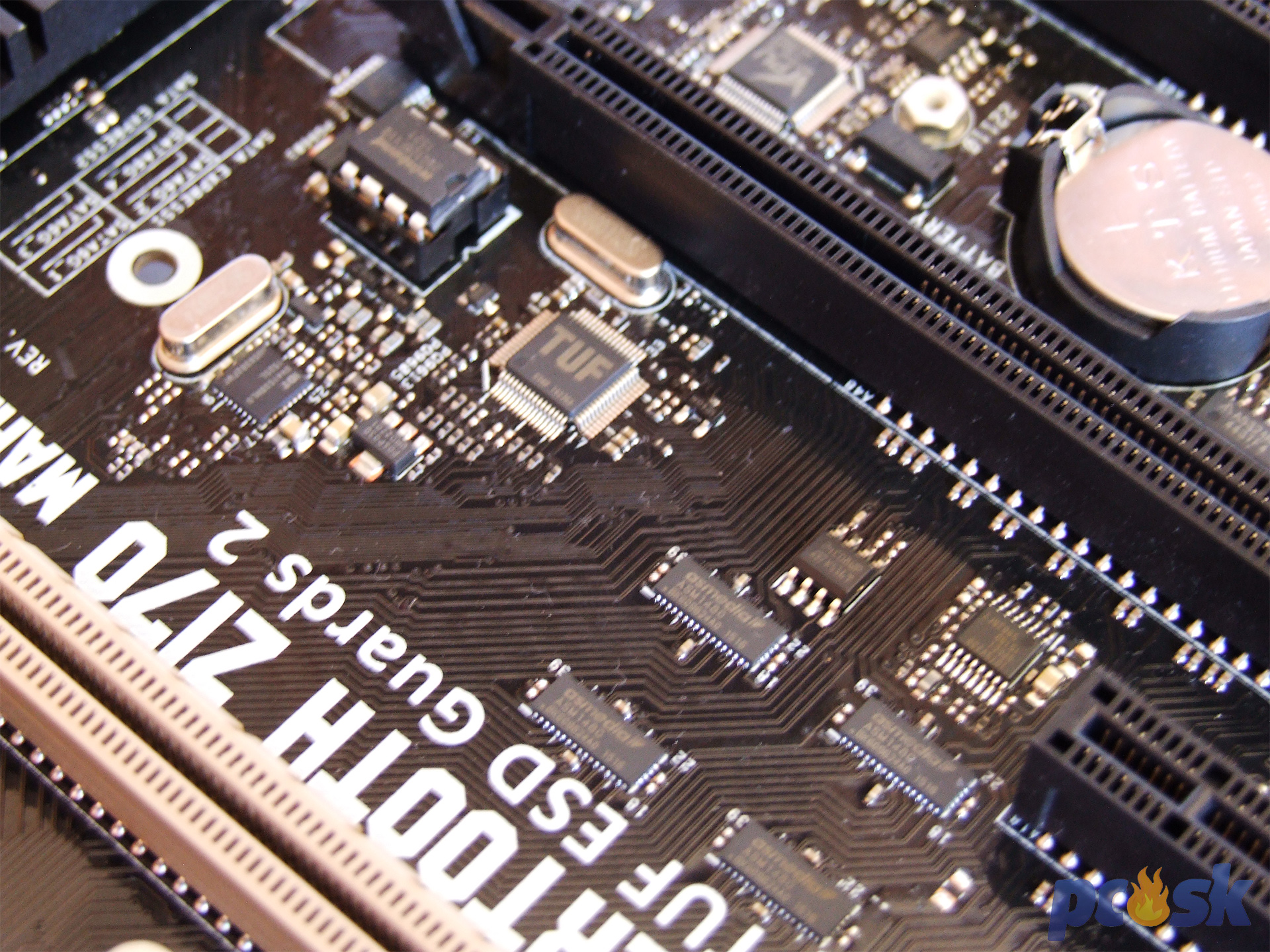

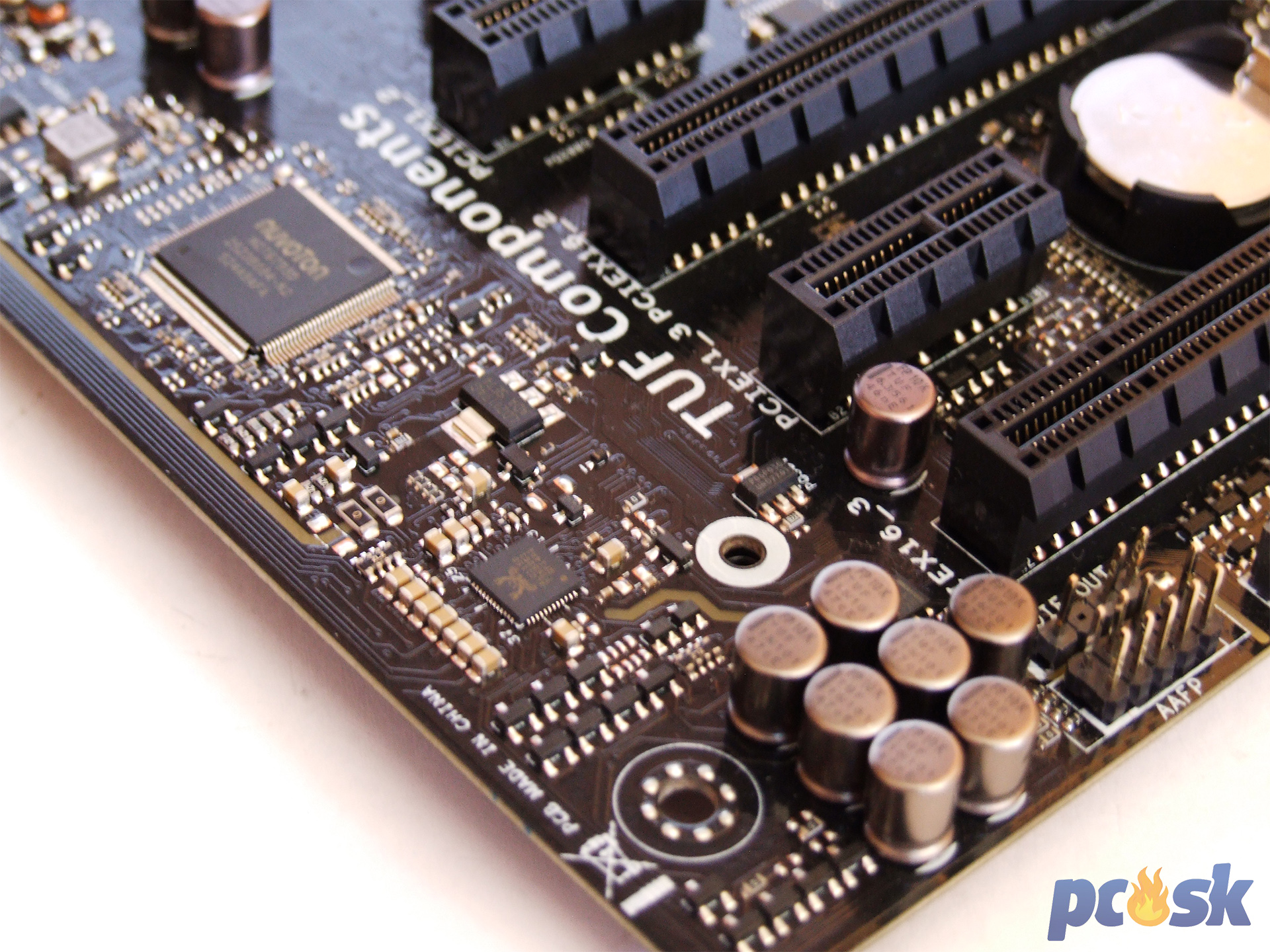

Deličkami PCIe liniek sú čipy ASMedia ASM1480. Neďaleko nich je aj TUF čip pre monitoring, regulácie ventilátorov a teplôt. Kúsok od neho je „šváb“ s BIOSom. Pre lepší pocit a podtrhnutie stability dosky by som uvítal 2 BIOSy.


ASMedia radič ASM1142 ovláda dvojicu USB 3.1 portov s rýchlosťou 10Gbps. Z170 čipset od Intelu sa to ešte nenaučil.

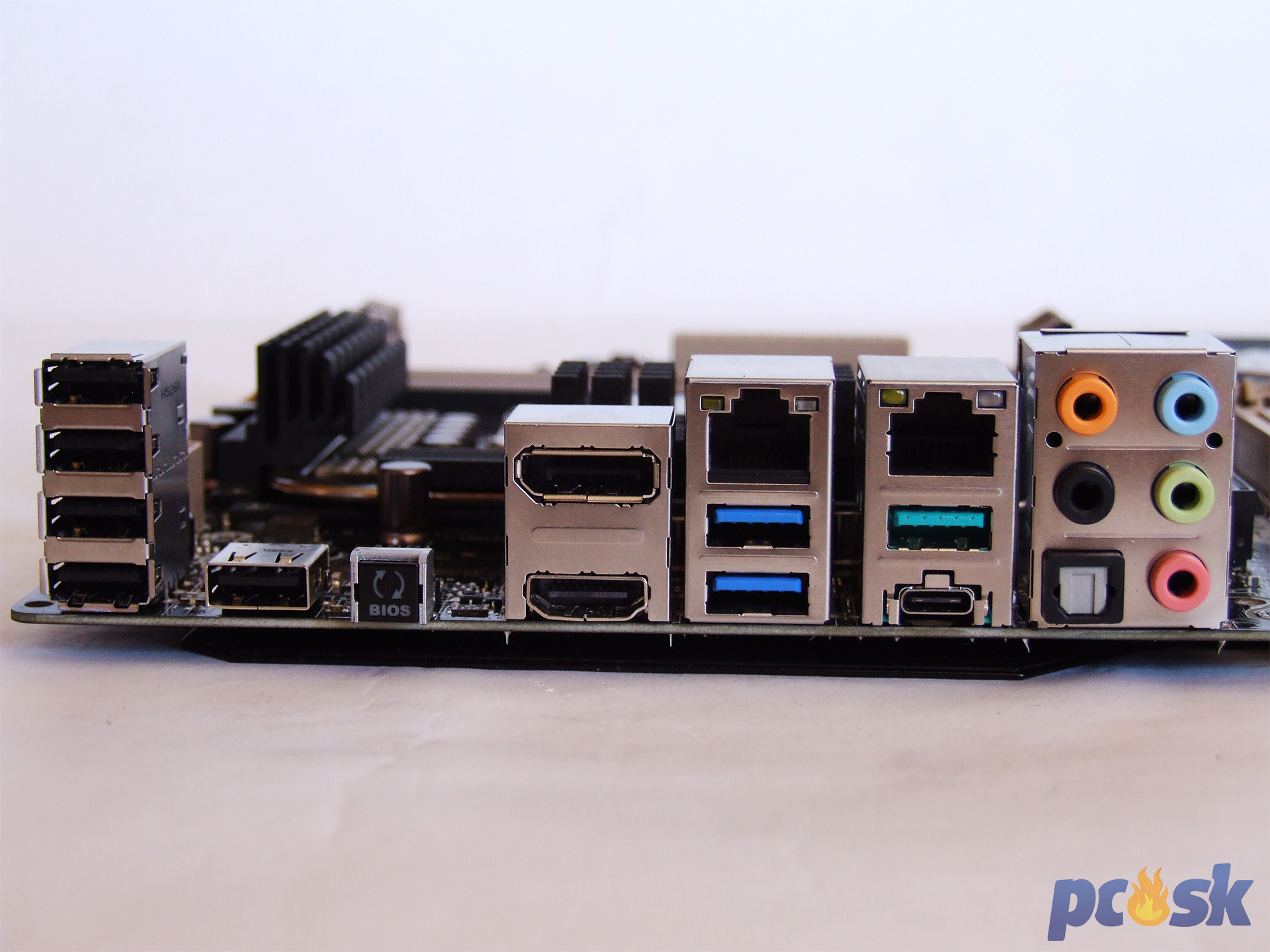

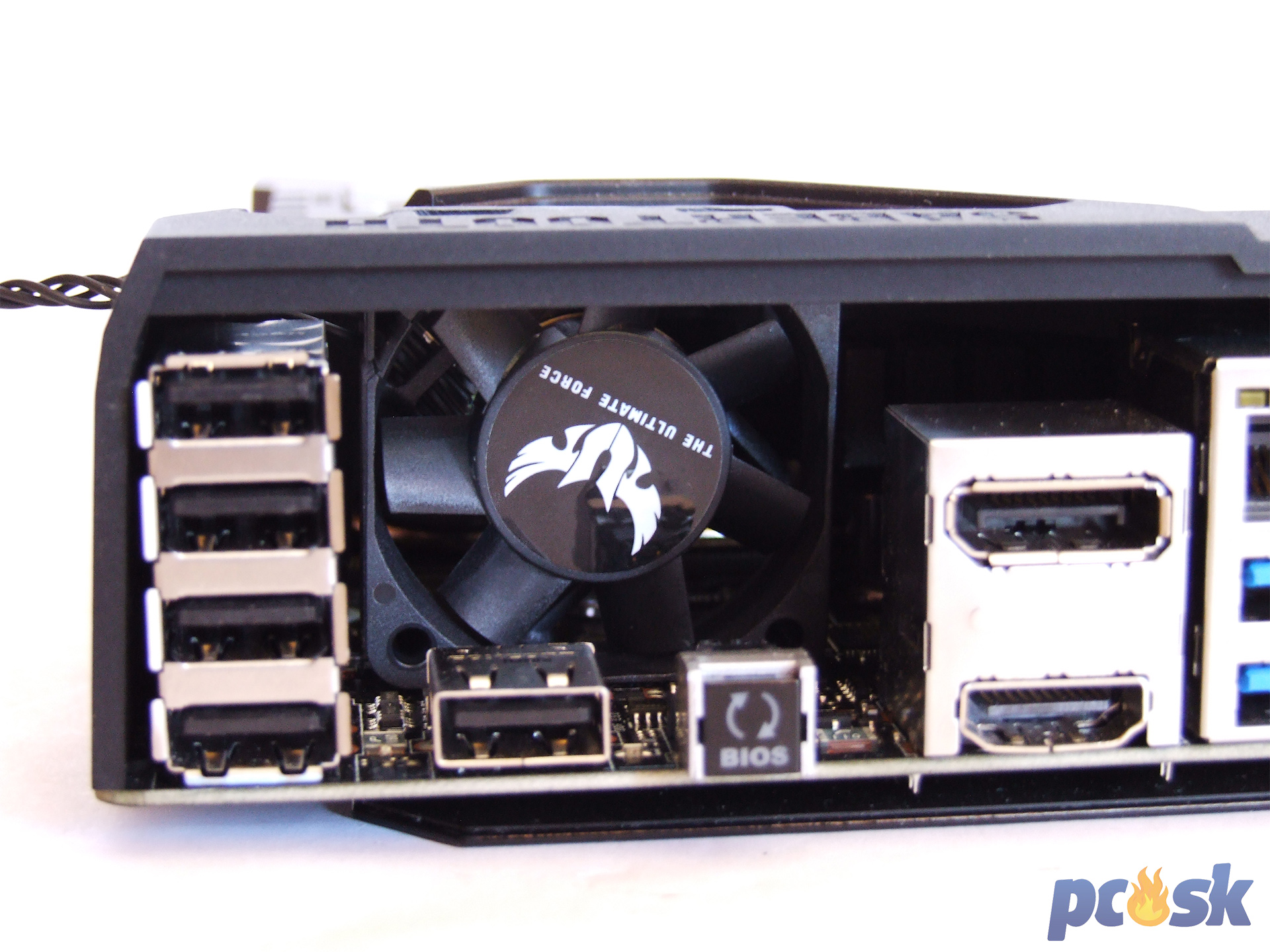

Zadný panel poskytne takúto výbavu: 4x USB 2.0, 1x USB 2.0 s podporou TUF Detective, tlačidlo pre USB BIOS Flashback, DisplayPort, HDMI, Intel gigabit LAN, 2x USB 3.0, Realtek gigabit LAN, USB 3.1 typ A, USB 3.1 typ C, audio jacky s S/PDIF výstupom.
