Exkluzívne: súboj dvoch základných dosiek s čipsetom Intel X99


Dnes vám prinesieme recenziu dvoch základných dosiek, ktoré využívajú služby najnovšieho čipsetu pre nadšencov Intel X99. Mnohí z vás už teda tušia čo okrem nových základných dosiek dnes uvidia. Áno, v zostave nebudú chýbať ani DDR4 pamäte či špičkový 8-jadrový procesor Intel Core i7-5960X s brutálnym výkonom (a tiež cenou).

ASUS X99-A - Balenie, príslušenstvo

Hneď na začiatku treba povedať, že dostať sa k takejto zostave nebolo vôbec jednoduché. Haswell-E procesorov a DDR4 pamätí pre redakcie je v celej Európe málo a tak nebolo ľahké získať ich čo najskôr. Podarilo sa nám to však v celkom krátkej dobe a spolu s nimi máme v teste novú základnú dosku ASUS X99-A a MSI X99S Gaming 7.


V priebehu recenzie sa samozrejme pozrieme bližšie čo nám prináša najnovší čipset z dielne Intelu a vzhľadom na jedinečnosť komponentov (CPU a RAM) sa na chvíľku pristavíme aj pri nich. Ide však predovšetkým o recenziu základných dosiek a tak sa procesoru a pamätiam do úplných detailov venovať nebudem.

Prvá dosku, ktorú si predstavíme je X99-A od ASUS. Tá dorazila v čierno-bielej škatuli odrážajúcej aj farebné ladenie samotnej dosky. Balenie nešokuje, je skôr decentné a ponúka tradičné obrázky dosky, výpis špecifikácií a funkcií dosky.



Obsah balenia obsahuje iba základné veci a okrem samotnej dosky v ňom nájdeme DVD s ovládačmi a softvérom, manuál, jeden SLI mostík, 4 SATA3 káble, záslepku na zadný I/O panel a konektory pre pripojenie počítačovej skrinky (Q-konektory). Aj táto doska nasleduje trend vynechávania CrossFireX mostíka, ten však pri nových AMD Radeon kartách nie je potrebný nakoľko párovanie kariet je riešené cez PCIe zbernicu.

  • používateľka príručka
  • DVD s ovládačmi a softvérom
  • 1x SLI mostík
  • 4x SATA3 káble
  • záslepka na zadný panel
  • 2x Q-konektor


ASUS X99-A - Funkcie dosky, špecifikácie


Základná doska samozrejme disponuje porciou rôznych funkcií, ktoré si predstavíme prostredníctvom obrázkov s krátkym popisom.

ASUS u svojich X99 dosiek vyzdvihuje najmä technológiu, ktorej hovorí OC Socket. Táto technológia spočíva v tom, že zatiaľ čo "bežné" LGA 2011-v3 sockety iných výrobcov nevyužívajú všetky piny, socket u ASUS dosiek ma niekoľko pinov navyše čo by malo prispieť k dosiahnutiu vyšší frekvencií DDR4, k nižšej latencii a celkovo k lepšej stabilite počas pretaktovania.


Funkcia 5-Way Optimalization vám pomôže pri ladení výkonu, napájania, ovládaní ventilátorov či sieťových možností a to všetko jedným kliknutím. Systém sám dynamicky optimalizuje funkcie a prispôsobuje ich potrebám užívateľa.

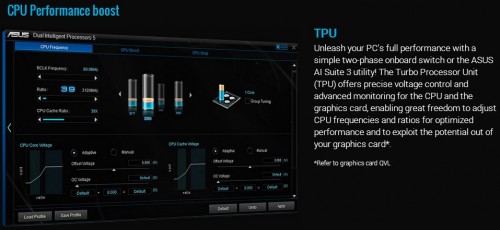

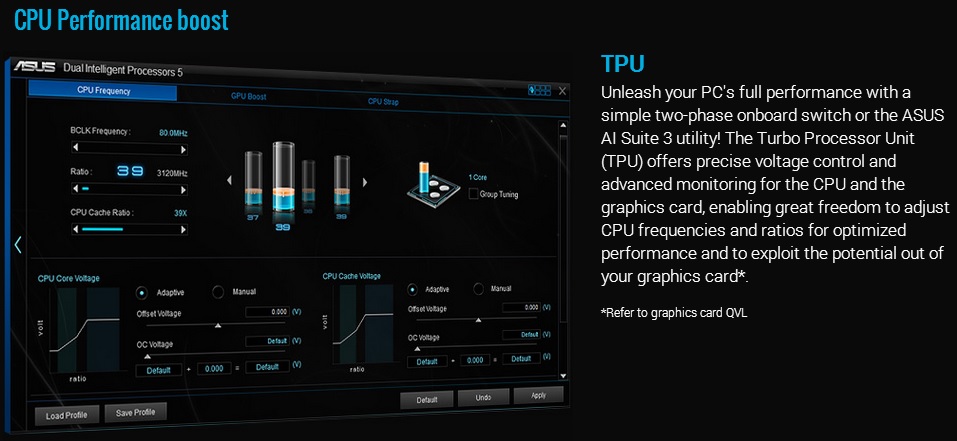

Špecialitou dosky je aj TPU (Turbo Processor Unit) čip, ktorý zlepšuje ovládanie napájania a otvára pokročilejšie možnosti pri monitorovaní procesora a grafickej karty. Regulovanie TPU je možné pomocou dvojpolohového prepínača.

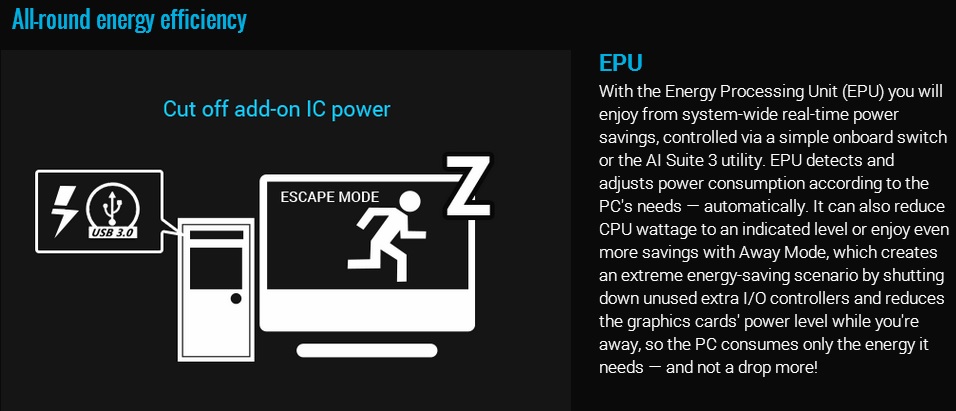

Naproti tomu EPU (Energy Processing Unit) má za úlohu šetriť energiu. EPU dokáže inteligentne regulovať spotrebu podľa potrieb počítača. Čip dokáže znižovať výkon procesora, znížiť napájanie grafickej karty či odpojiť radiče nepotrebných vstupných a výstupných portov, čím sa šetrí energia. Aj EPU sa aktivuje pomocou prepínača na základnej doske.


Pre hráčov a náročných užívateľov je pripravený softvér Turbo App, s ktorým je možné jednoducho nastaviť prioritu sieťových dát, meniť nastavenia zvuku, ladiť rýchlosť ventilátorov či pretaktovať procesor.


Na základnej doske sa nachádza aj 1 SATA Express slot kompatibilný s dvojicou SATA3 portov, ktorý ponúkne rýchlosť 10Gb/s.

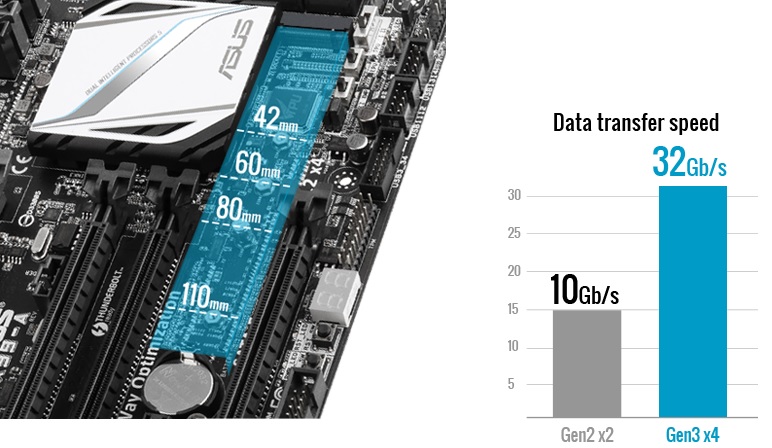

Ak by to však niekomu nestačilo môže využiť ešte rýchlejší M.2 slot, ktorý vďaka štyrom PCIe linkách ponúkne rýchlosť až 32Gb/s.

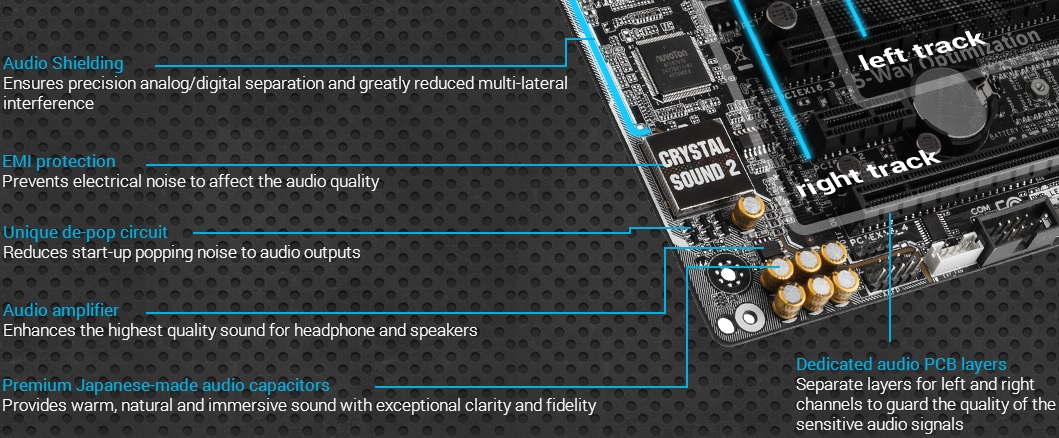

X99-A spolieha na zvukové riešenie v podobe Crystal Sound 2. Ako tomu už býva u lepších zvukových systémov nechýba fyzické oddelenie od zvyšnej časti PCB, EMI kryt na kodeku Realtek ALC1150, či prémiové japonské kondenzátory.

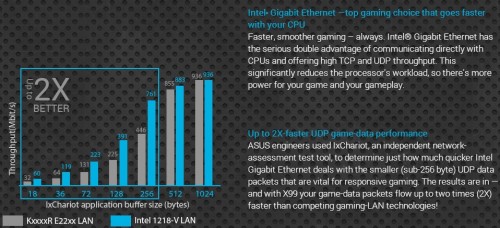

Hráči online hier uvítajú prítomnosť sieťového čipu Intel 1218-V, ktorý sa chváli, že je až 2 krát lepší ako konkurenčný Killer Ethernet E22XX pri komunikácii využívajúcej UDP datagramy. Pre ladenie sieťovej prevádzky poslúži aj aplikácia Turbo LAN, s ktorou sa dá znížiť latencia 1,4x.


Základná doska dobre poslúži aj ako domáci server. Funkcia ASUS Home Cloud umožňuje vzdialený prístup k počítaču, streamovanie obsahu a spravovanie dát. Z pevného disku dokáže tiež urobiť cloudové úložisko. Pre správu a ovládanie počítača sa hodí aj funkcia Remote Go!


Špecifikácie

ASUS X99-A
Formát
ATX (30,5 x 24,4cm)
Socket
Intel LGA2011v3
Čipset
Intel X99 Express
Operačné pamäte
8 DIMM slotov
maximálne 64GB DDR4 v štvorkanálovom zapojení s frekvenciou 3000MHz
podpora XMP
Rozširujúce sloty
40-linkový CPU:
3x PCIe 3.0/2.0 x16 (režimy: x16, x16/x16, x16/x16/x8)
1x PCIe 2.0 x16 (elektricky zapojený ako x4)
2x PCIe 2.0 x1
28-linkový CPU:
3x PCIe 3.0/2.0 x16 (režimy: x16, x16/x8, x16/x8/x4)
1x PCIe 2.0 x16 (elektricky zapojený ako x4)
2x PCIe 2.0 x1
Úložisko
1x SATA Express
8x SATA3
1x M.2 x4 Socket 3 s podporou zariadení 2242, 2260, 2280 a 22110 s rýchlosťou až 32Gb/s
USB
Intel X99 čipset
4x USB 3.0 na doske
1x USB 3.0 na zadnom panely
8x USB 2.0 (4x na zadnom panely, 4x na doske)
ASMedia USB 3.0 radič
5x USB 3.0 na zadnom panely (modré)
LAN
1x Intel I218-V Gigabit LAN
Multi-GPU
nVidia 3-Way/Quad SLI a AMD 3-Way/Quad CrossFireX
Audio
Crystal Sound 2
8-kanálový zvukový kodek Realtek ALC 1150
Cena
od 224€ (zdroj: heureka.sk)


ASUS X99-A - Čipset, bližší pohľad na dosku

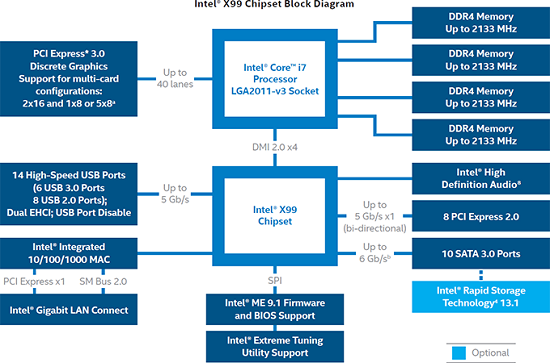

Spolu s Haswell-E procesormi Intel uviedol aj nový high-end čipset X99 a tak sa poďme pozrieť, čo nové prináša.

V prvom rade ide samozrejme o podporu nových procesorov určených do patice LGA 2011-v3. Druhá podstatná zmena nastala v operačných pamätiach. Podporovanými sú DDR4 moduly s frekvenciou 2133MHz v 4-kanálovom zapojení. Pamäte je však samozrejme možné pretaktovať na vyššie frekvencie. Samotný procesor je schopný dodať 28 alebo až 40 PCIe 3.0 liniek, ktoré môžu byť rozdelené do 2x16+1x8 alebo 5x8 konfigurácie. S procesorom komunikuje PCH DMI zbernicou druhej generácie.


Čipset sám podporuje 14 USB portov (8x USB 3.0, 6x USB 2.0), 8 PCIe 2.0 a až 10 SATA3 portov. Nechýbajú technológie ako Intel VT-d, HD Audio či Rapid Storage. K procesorom Haswell-E si monitor nepripojíte nakoľko neobsahujú integrované grafické jadro.

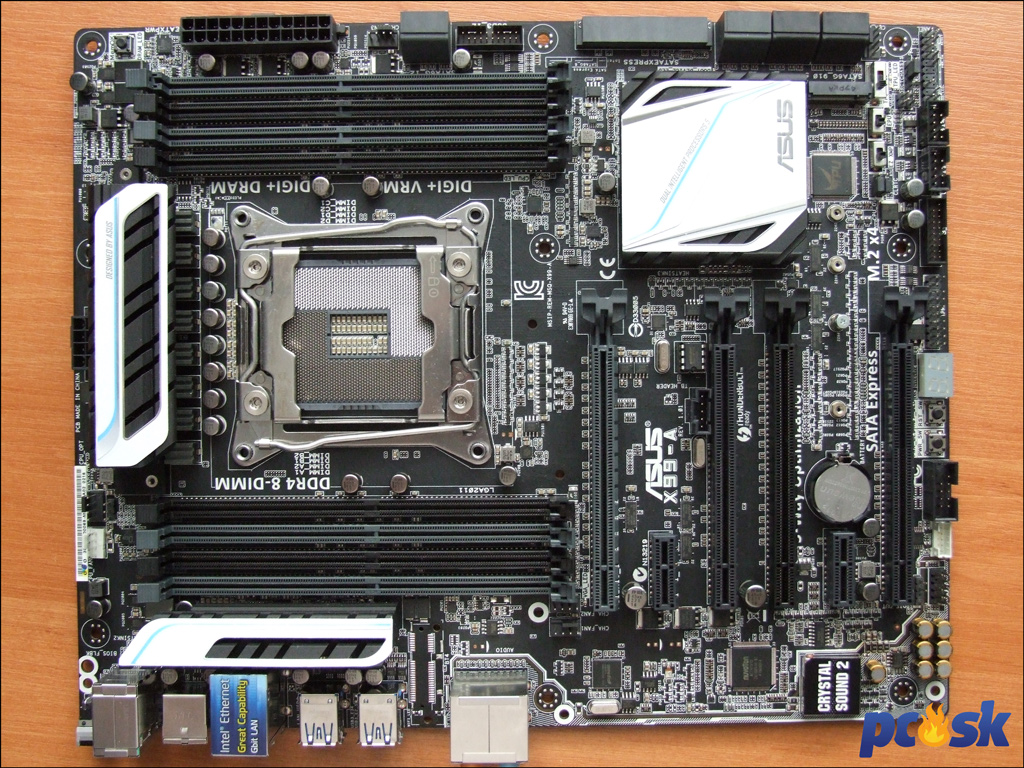

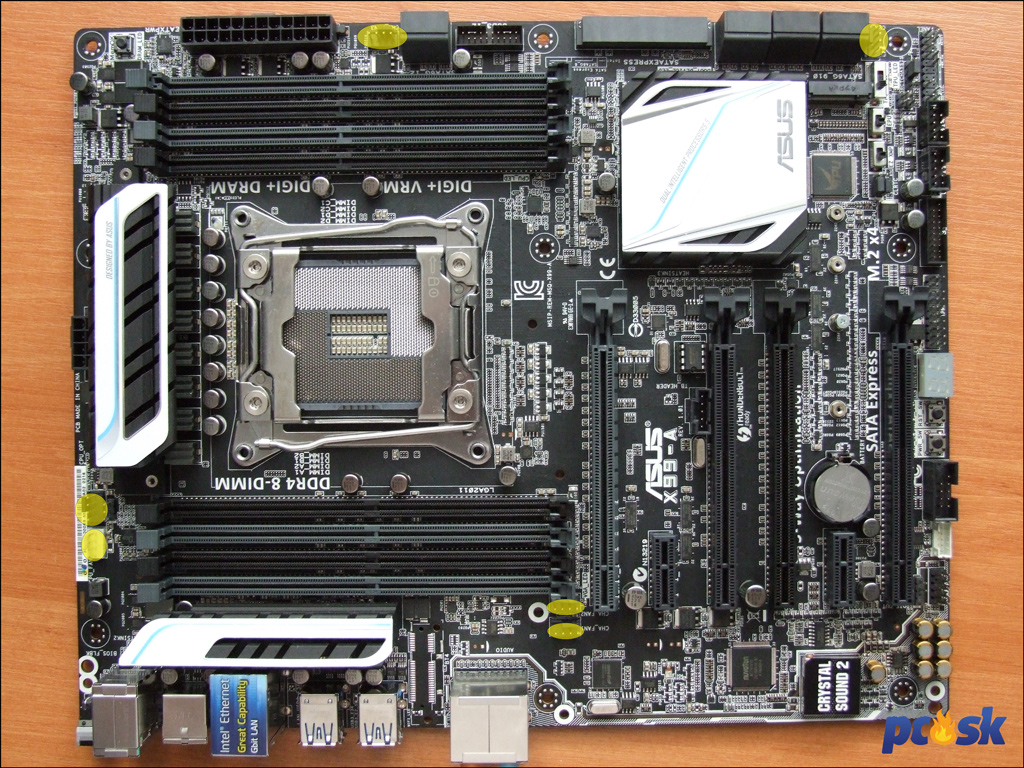

Čipset máme predstavený, môžeme sa už naplno venovať samotnej doske. Dizajn dosky je decentný, nenájdeme na nej žiadne pestré farby. Prevažuje čierna farba, ktorú narušuje len biely pasív nad PCH a VRM.

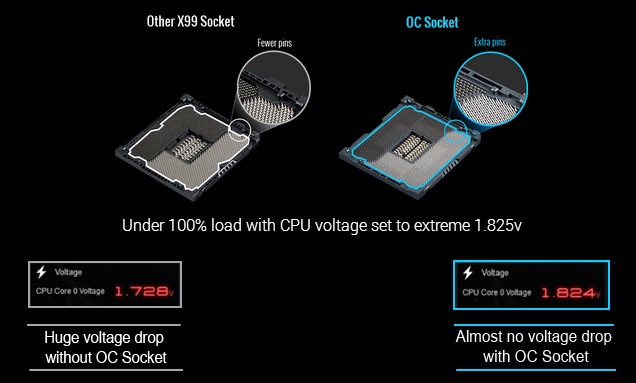

Ked už je reč o pasívoch tie sú prichytené pevne skrutkami a sedia na svojich miestach stabilne. Mosfety sú chladené aj čiernym pasívom zo spodnej strany PCB.

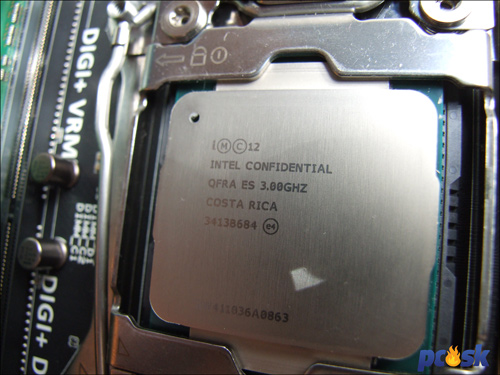

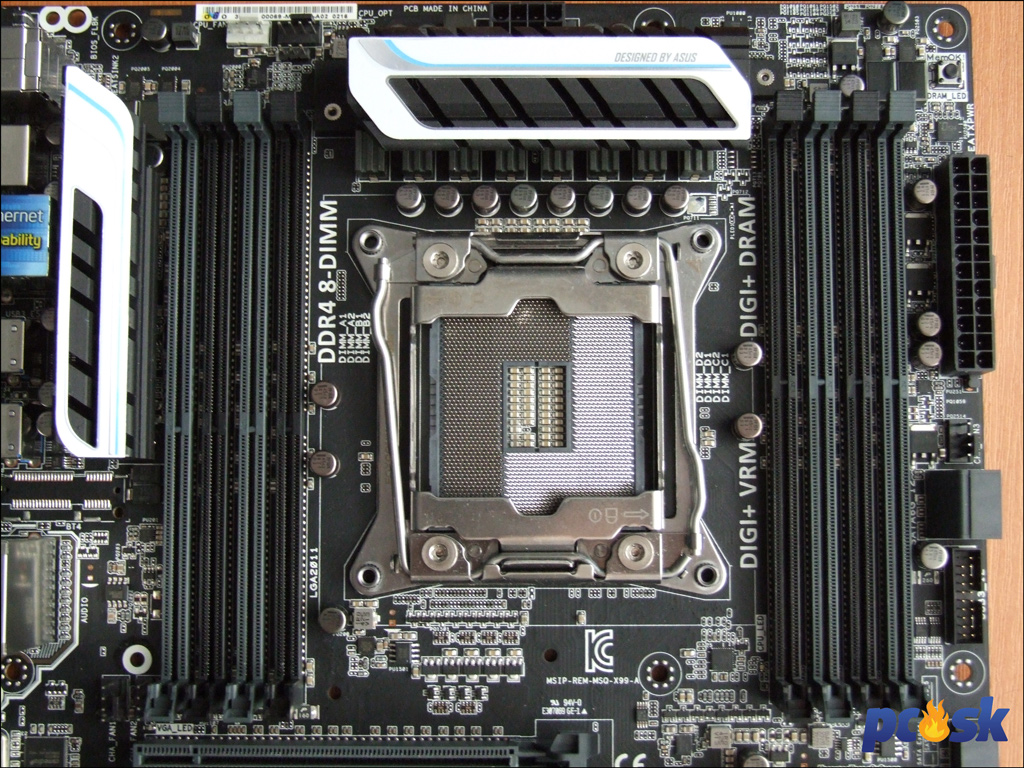

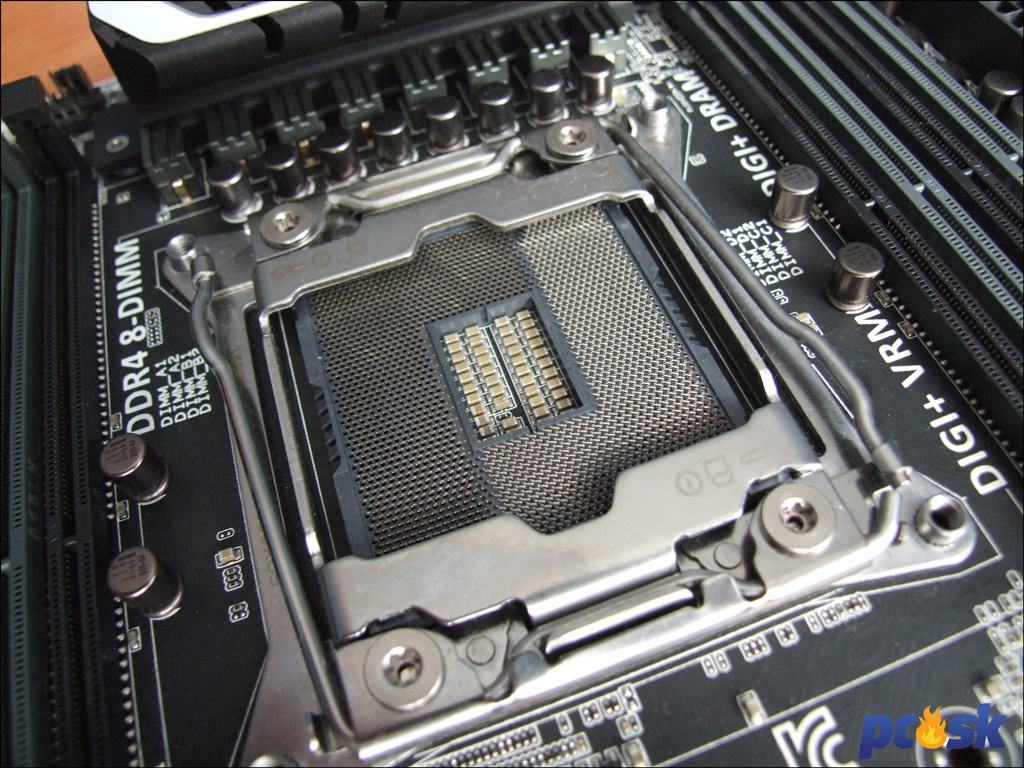

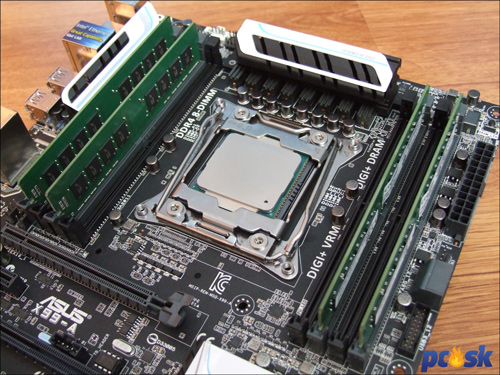

Napájanie procesora zabezpečuje digitálny systém DIGI+VRM pozostávajúci z 8 fáz. Všimnúť si môžete aj nový systém uzamykania procesora, ktorý pozostáva z dvoch zámkov.


Po oboch stranách socketu sa rozprestiera 8 DIMM slotov, do ktorých napcháte najviac 64GB DDR4 pamätí. Tie pri pretaktovaní môžu mať frekvenciu 3000MHz. Aretačné poistky sú z jednej strany. V prípade, že máte 4 moduly odporúča ASUS pre zapojenie do quad-channel využiť bledšie sloty.

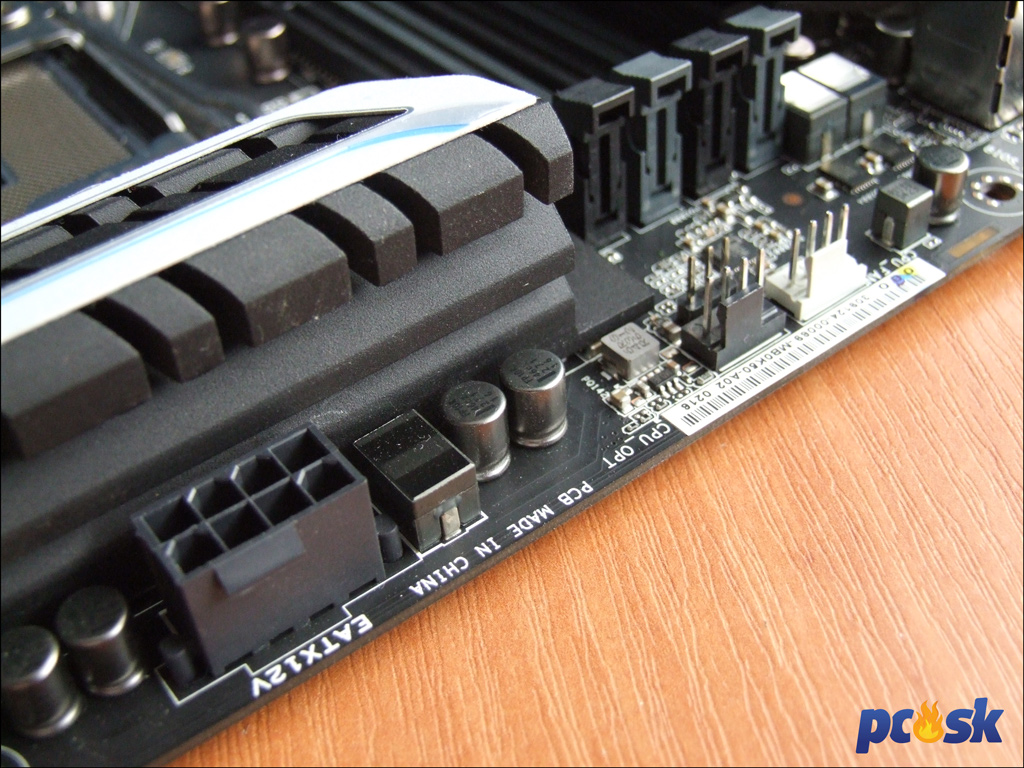

8-pinový 12V EATX konektor pre napájanie procesora si našiel miesto za pasívom nad VRM. Kúsok od neho sú dva 4-pinové konektory pre ventilátory na chladič procesora (biely konektor je "hlavný", čierny slúži pre zapojenie voliteľného ventilátora).


24-pinový EATX konektor je na štandardnom mieste. Vpravo od neho je tlačidlo MEM-OK spolu s DRAM_LED, stlačením ktorého sa operačné pamäte nastavia na bezpečné hodnoty.

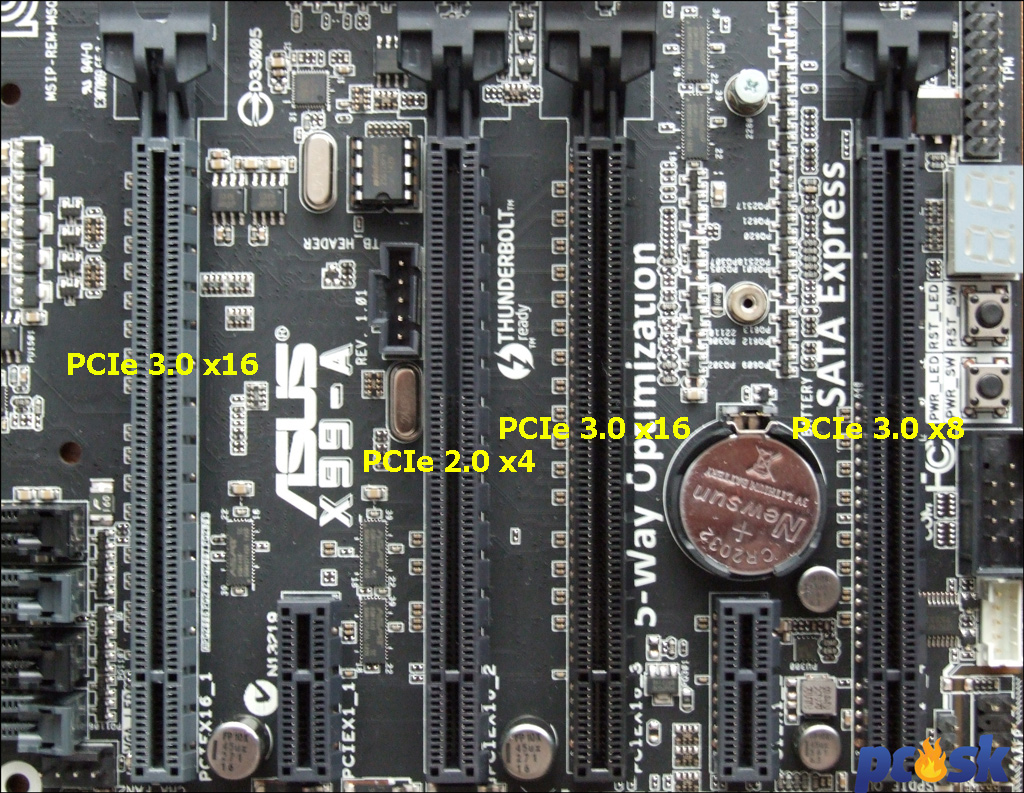

Dlhé PCIe sloty sú celkom 4. Prvý a spodné dva sú štandardu 3.0, zatiaľ čo druhý zhora využíva starší štandard 2.0 a navyše je elektricky zapojený ako x4. Vyhnite sa tak zapájaniu grafických kariet do tohto slotu nakoľko by limitoval ich výkon. Posledný PCIe slot zdieľa PCIe linky s M.2 slotom a v prípade, že bude zariadenie zapojené do M.2 slotu bude spodný PCIe 3.0 slot neaktívny. Okrem dlhých PCIe slotov má doska aj 2 krátke PCIe 2.0 x1 sloty.

Rozdelenie liniek je komplikovanejšie a záleží od osadeného procesora. V prípade procesora so 40 linkami pobeží grafická karta v prvom slote v režime x16. Dve grafické karty dostanú stále plných 16 liniek a pri zapojení troch kariet sa linky rozdelia v pomere x16/x16/x8. Ak použijete CPU s 28 linkami bude rozdelenie nasledovné: 1 GPU dostane 16 liniek, pri zapojení 2 grafických kariet sa linky rozdelia na x16/x8 a pri zapojení troch kariet na x16/x8/x4.

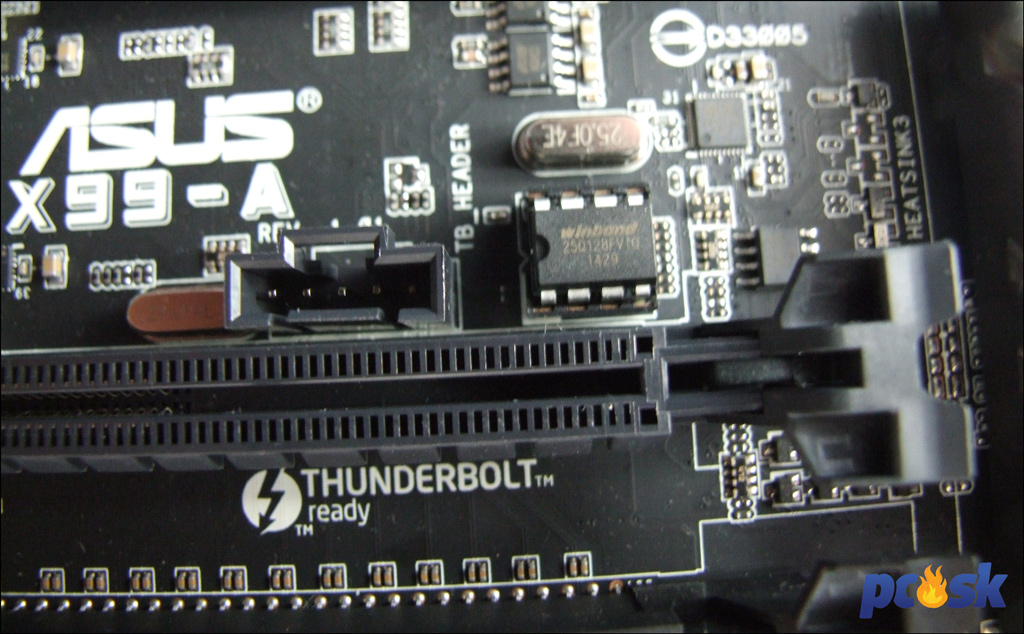

Na doske sa nachádza aj Thunderbolt header konektor pre pripojenie Thunderbolt karty. Vedľa neho môžeme vidieť čip s BIOSom.


Pre ventilátory je pripravených dovedna šesť štvorpinových konektorov - 1x pre CPU, 1x pre voliteľný ventilátor pre CPU a 4x pre systémové ventilátory. Ak by to niekomu nestačilo, na doske je prítomný aj jeden 5-pinový konektor pre pripojenie externej karty, prostredníctvom ktorej sa dajú kontrolovať a regulovať ventilátory.

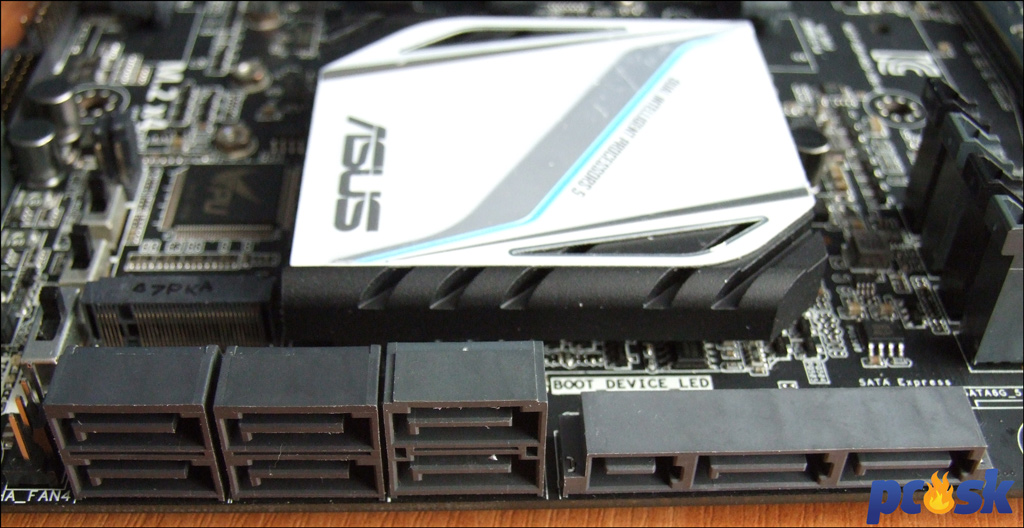

Doska ponúka 8 SATA3 portov s rýchlosťou 6Gb/s. Všetky sú natočené o 90°. Vedľa dvojice SATA3 si našiel miesto aj jeden SATA Express port s rýchlosťou 10Gbps a dvojica SATA3 portov, ktoré sú rezervované pre neho. Disky je možné zapájať do RAID polí 0, 1, 5 a 10.

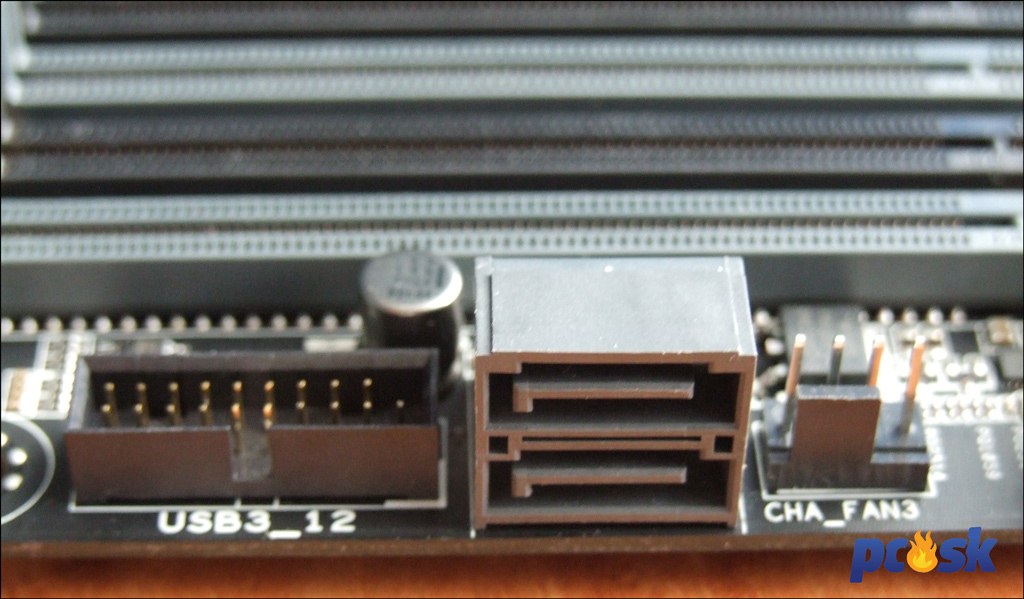

2 zvyšné SATA3 porty sú trošku ďalej, vľavo od nich je ešte interný USB 3.0 konektor a vpravo jeden zo 4-pinových konektorov pre systémový ventilátor.

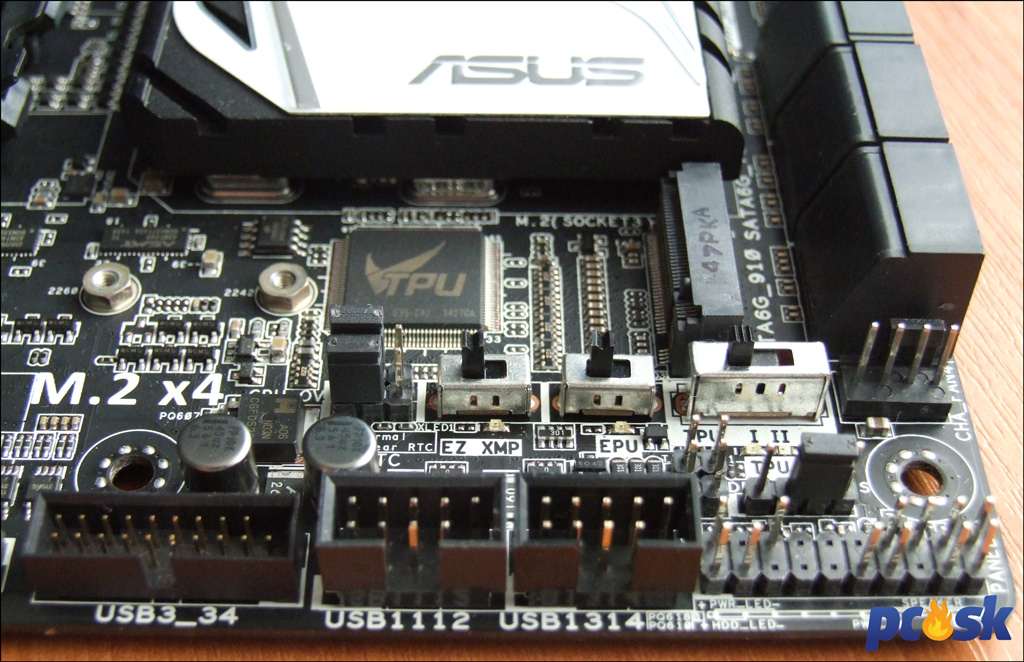

Pravý dolný roh ponúka zaujímavý pohľad. V prvom rade je pod PCH umiestnený M.2 x4 slot s rýchlosťou až 32Gb/s. Do tohto slotu môžete osadiť disky s dĺžkou 110mm. Kúsok od tohto slotu je veľký TPU čip, o ktorom už bola reč (druhý TPU čip je na druhej strane PCB). Pod ním sa nachádza RTC RAM jumper pre vymazanie Real Time Clock RAM v CMOS a CPU OV jumper, ktorý umožňuje nastaviť vyššie napätie pre procesor čo má pomôcť pri pretaktovaní.

Vpravo od jumprov sú 3 prepínače v poradí EZ-XMP pre načítanie XMP profilov pre RAM, EPU prepínač a dvojpolohový TPU prepínač. V prípade, že je niektorý z prepínačov zapnutý rozsvieti sa aj patričná LED. Pod prepínačmi sú konektory pre pripojenie skrine a interné USB konektory.

LED je na doske viac (CPU_LED, DRAM_LED, VGA_LED a BOOT_DEVICE_LED) a informujú o prípadných problémoch. Ak pri štarte niektorá z LED nezhasne znamená to, že ma dané zariadenie problém.

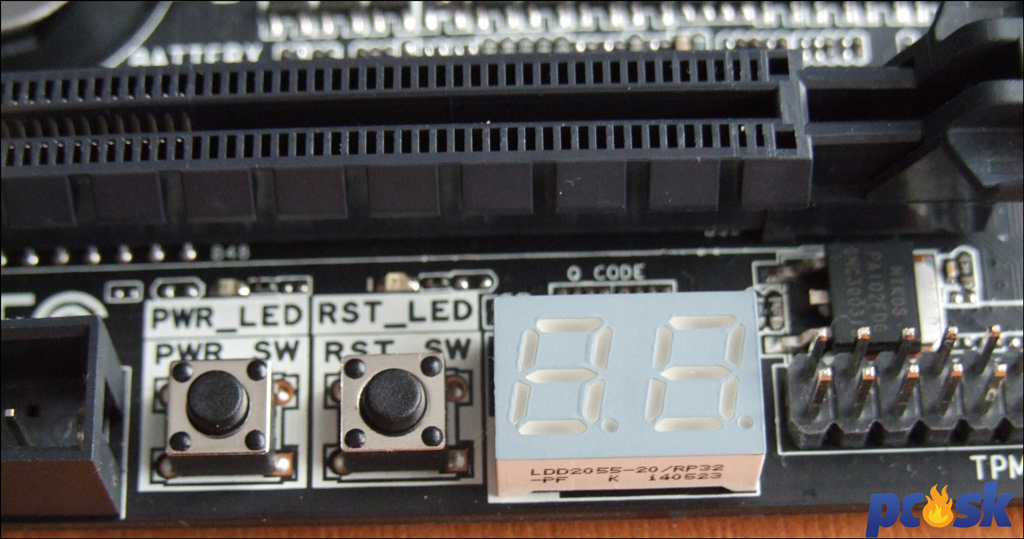

Pri diagnostike problémov príde vhod aj POST displej zobrazujúci kódy. Naľavo od neho sú tlačidla pre zapnutie a reštartovanie zostavy so svojimi LED.

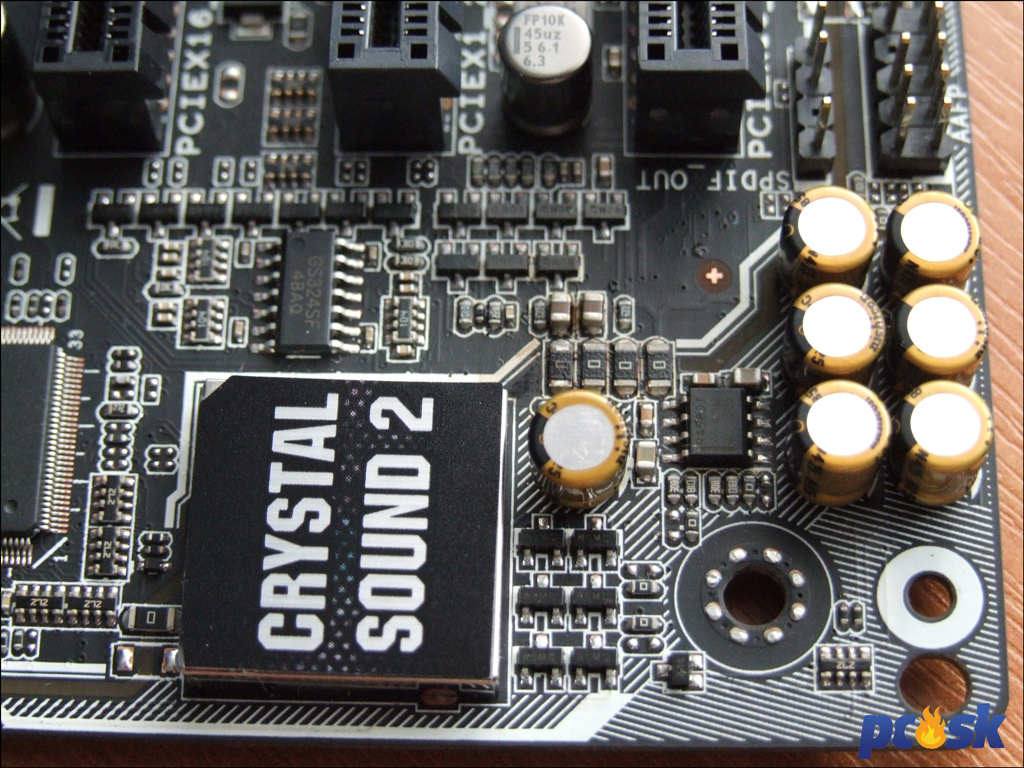

Zvuková časť je izolovaná od zvyšku a môžeme na nej vidieť EMI štít, ktorý kryje zvukový kodek Realtek ALC1150 so SNR 112dB či japonské pozlátené kondenzátory.

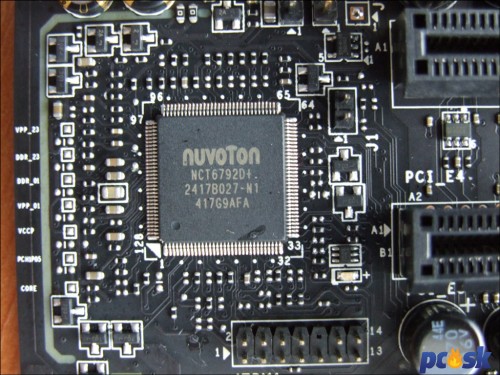

I/O čip Nuvoton NCT67910, kúsok od neho je radič pre USB ASMedia.

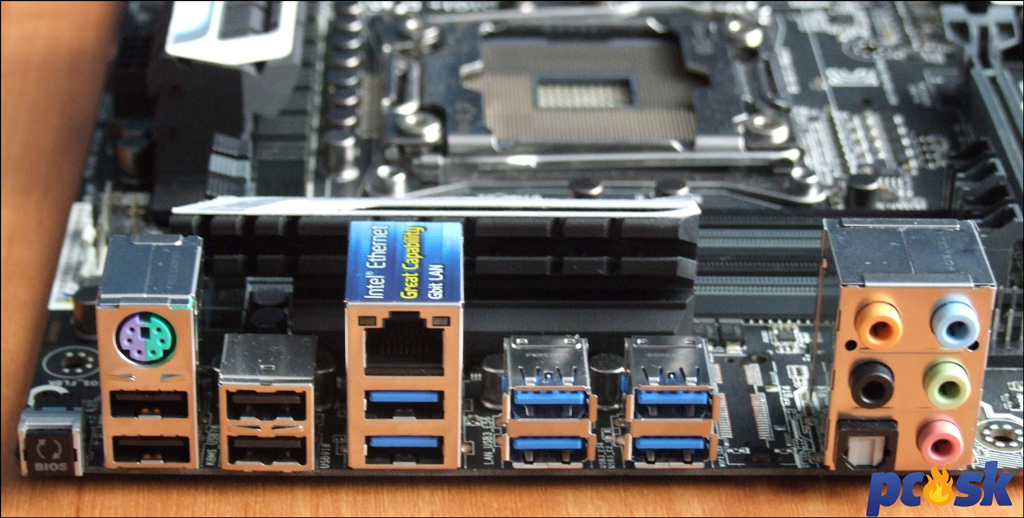

Zadný panel je vybavený bohato. Zľava doprava nájdeme na ňom tlačidlo BIOS flashback, kombinovaný PS/2 port pre myš a klávesnicu, 2x USB 2.0 porty, 2x USB 2.0 porty, RJ45, 2x USB 3.0, 2x USB 3.0, 2x USB 3.0 a audio porty vrátane optického S/PDIF. Ako som už spomínal, vzhľadom na vlastnosti čipsetu nehľadajte na zadnom panely žiadne video výstupy.


Spomínal som tlačidlo BIOS flashback, v skratke teda vysvetlím o čo ide. Ide o funkciu, ktorá umožni aktualizovať BIOS bez toho aby ste museli zapínať BIOS alebo operačný systém. Stačí do USB portu označeného zeleným orámovaním na zadnom panely zasunúť USB kľúč, na ktorom je súbor s BIOSom, podržať 3 sekundy tlačidlo BIOS flashback a systém sám aktualizuje BIOS.


ASUS X99-A - UEFI BIOS

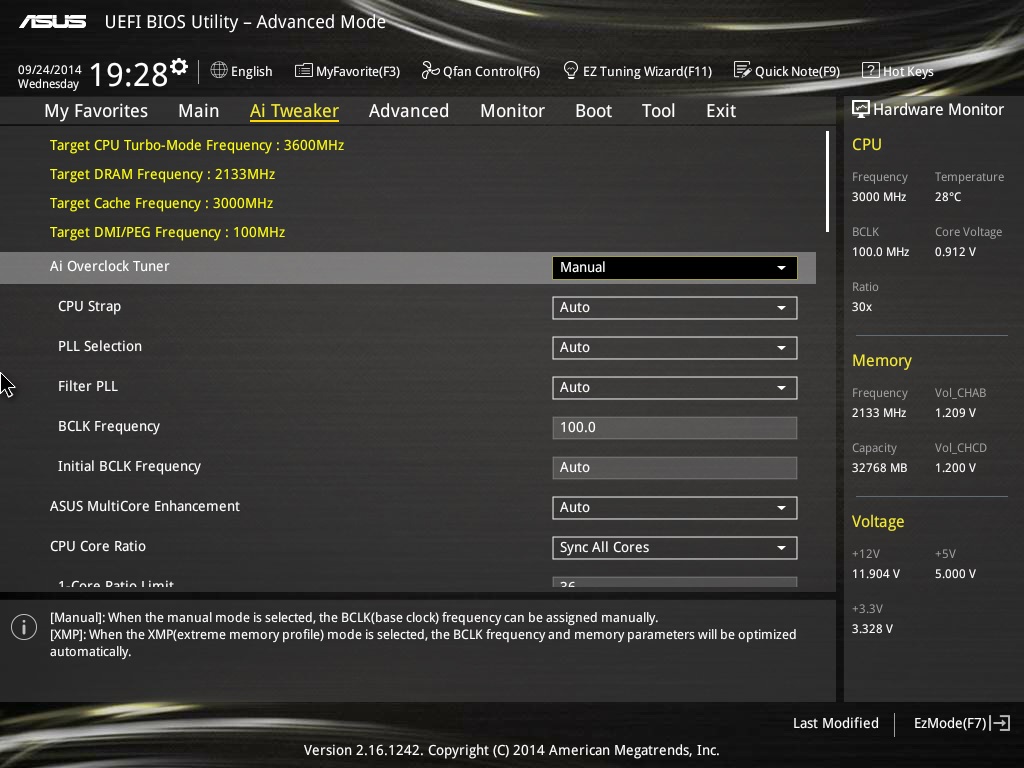

Pre pretaktovanie procesora je doska a BIOS pripravený výborne. Nechýba zmena strapov, BCLK, násobiča a samozrejme bohaté možnosti nastavovania napätí.

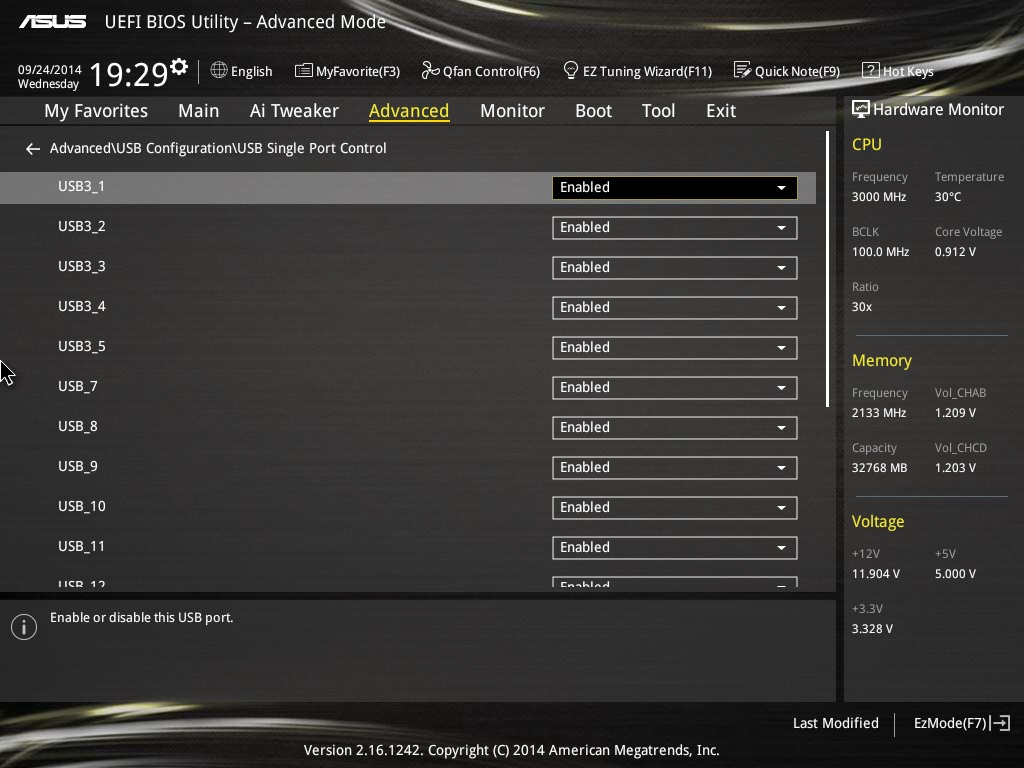

BIOS ponúka aj zaujímavú možnosť vypnutia jednotlivých USB portov.

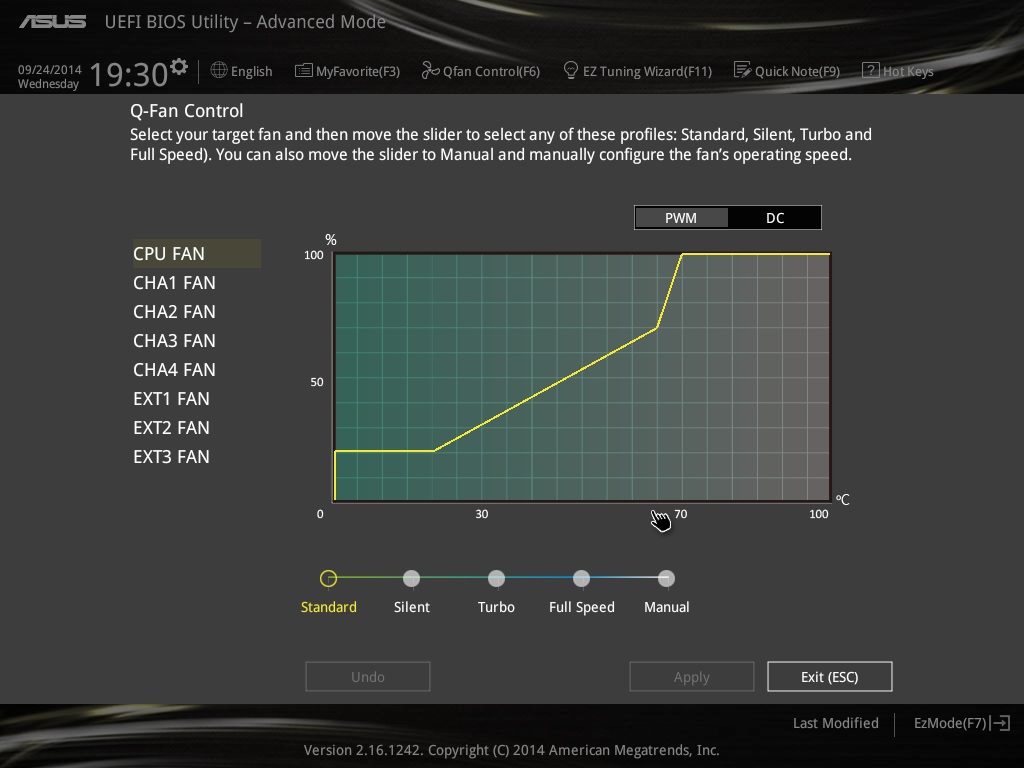

Q-Fan Control poskytuje široké možnosti v nastavení ventilátorov a to aj pre externé ventilátory.


S EZ-Tuning Wizard môžete jednoducho bez hlbších znalostí zvýšiť výkon vašej zostavy.

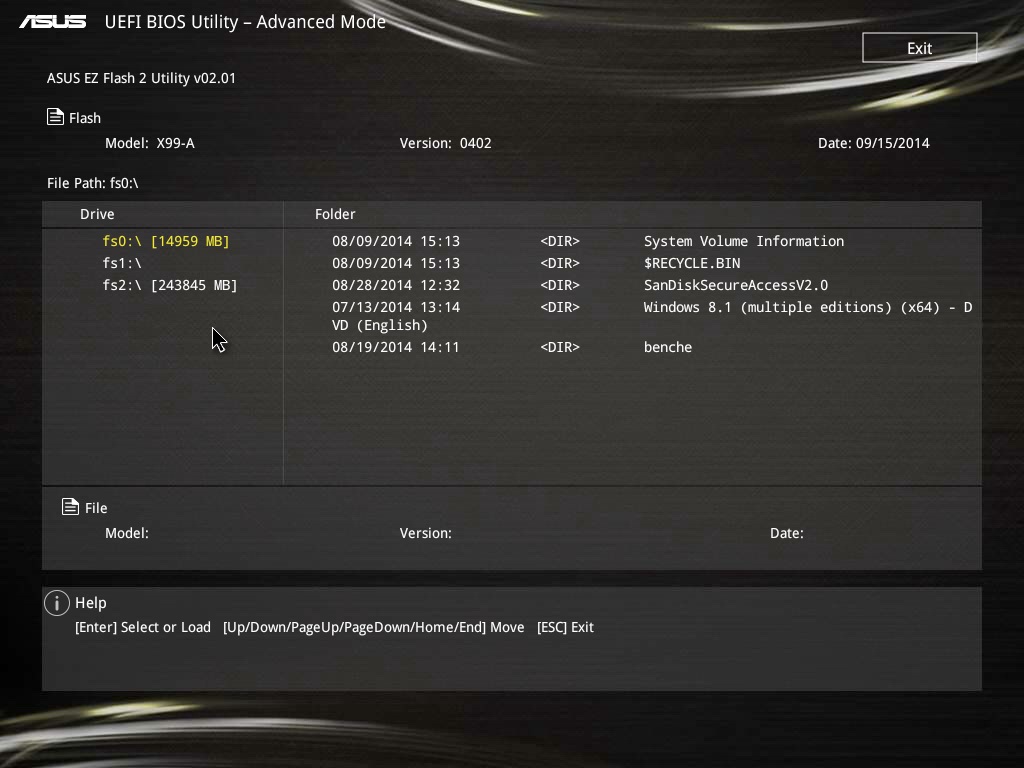

Flashovať BIOS je možné ako z USB kľúča v prostredí BIOSu, tak aj cez tlačidlo BIOS Flashback na zadnom panely.



MSI X99S Gaming 7 - Balenie, príslušenstvo


Spoločnosť MSI rozšírila pôsobenie hernej rady Gaming aj na nový čipset Intel X99. Je to logické nakoľko procesory Haswell-E disponujú oproti generácii Z97 väčším množstvom PCIe liniek, z ktorých tak môžu profitovať grafické karty.

MSI X99S Gaming 7 je s ASUS X99-A veľmi cenovo podobná a tak bude zaujímavé sledovať rozdiely medzi doskami. Čo sa týka balenia to je tradičné pre radu Gaming  - červeno-čierne farby, drak a tradičný výpis funkcií s obrázkami. Síce je to detail, ale oproti predchádzajúcej generácii sa mi balenie zdá akési lesklejšie a luxusnejšie.



Zaujímavejšie je však príslušenstvo, ktoré je nepochybne bohatšie ako u predchádzajúcej dosky. Samotnú základnú dosku totiž dopĺňa užívateľská príručka, DVD so softvérom a ovládačmi, brožúra predstavujúca v skratke portfólio firmy, manuál pre rýchlu inštaláciu dosky, príručka pre softvér a aplikácie, 6 SATA3 káblov, konektory pre pripojenie PC skrine (M-konektory), Direct Audio Power konektor, záslepka na zadný I/O panel, 2 SLI mostíky, kovová nálepka MSI Gaming, nálepky pre lepšie identifikovanie SATA káblov a nakoniec vtipný leták na dvere oznamujúci, že užívateľ je zaneprázdnený hraním. V tomto smere tak MSI prekonáva dosku od ASUS.


  • používateľská príručka
  • manuál na rýchlu inštaláciu dosky
  • užívateľská príručka pre softvér a aplikácie
  • DVD s ovládačmi a softvérom
  • malá brožúra predstavujúca produkty spoločnosti
  • 6 SATA3 káblov
  • 2 M-konektory
  • 2 SLI mostíky
  • Direct Audio Power kábel
  • záslepka na zadný I/O panel
  • kovová nálepka MSI Gaming
  • leták na dvere
  • nálepky pre rozpoznanie SATA káblov


MSI X99S Gaming 7 - Funkcie dosky, špecifikácie


Ani MSI neváha a ponúka prehľad toho, čo všetko doska dokáže.

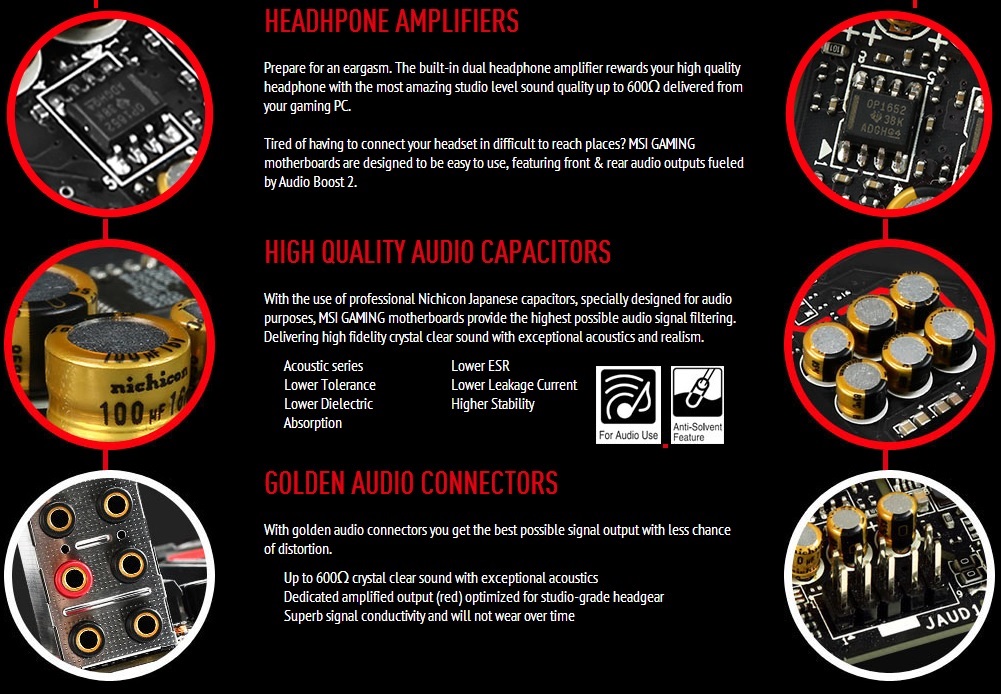

Ako tomu už u MSI dosiek býva, aj táto disponuje zvukovým systémom Audio Boost 2. Ten má za úlohu zabezpečiť kvalitný 8-kanalový HD audio výstup. O ten sa postará zvukový kodek Realtek ALC1150 s EMI štítom a izolácia od zvyšku PCB.


Zvukový systém dopĺňajú aj pozlátené audio zosilňovače či japonské Nichicon kondenzátory. Pripojiť si budete môcť slúchadla s impedanciou až 600ohm a to vďaka vstavenému duálnemu mikrofónovému zosilňovaču. Zlato nájdeme aj vo výstupoch na zadnom panely.

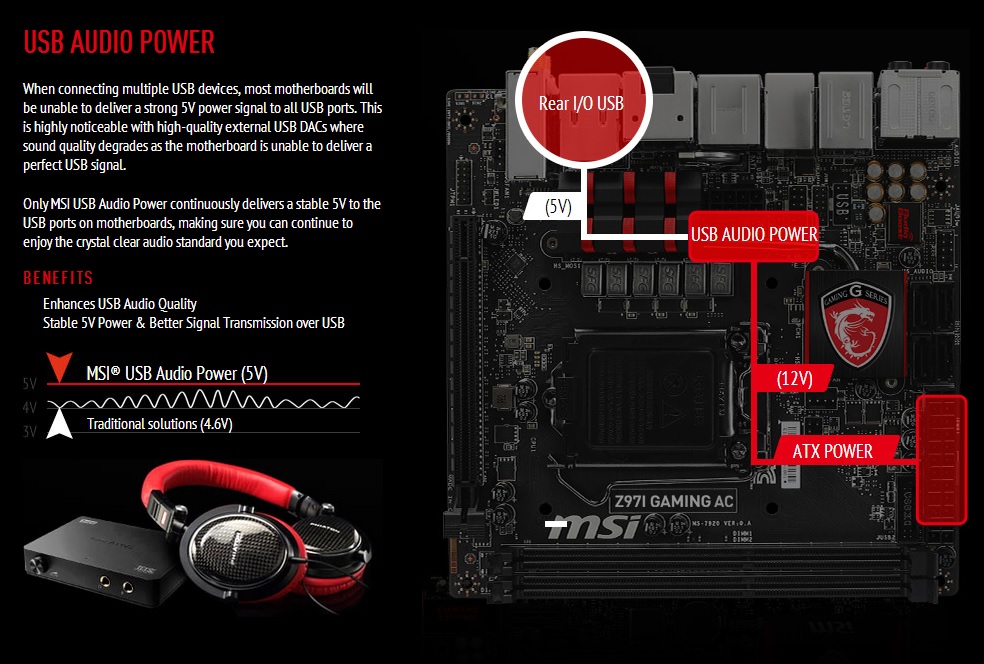

USB AUDIO POWER je ďalšou špecialitou dosky. Jej úlohou je zabezpečiť stabilné 5V napätie pre zadné 2 USB porty, čo by malo priniesť zvýšenú kvalitu zvuku pri zapojení DAC a taktiež kvalitnejší prenos signálu cez USB.


Sieťová karta Killer E2200 je už klasikou u Gaming dosiek MSI. Ak by niekto ešte náhodou nevedel, tento čip zabezpečuje stabilnú sieťovú prevádzku, monitorovanie a regulovanie pomocou aplikácie Killer Network Manager. Ak si zapnete online hru systém automaticky pre ňu zvýši prioritu sieťovej prevádzky.

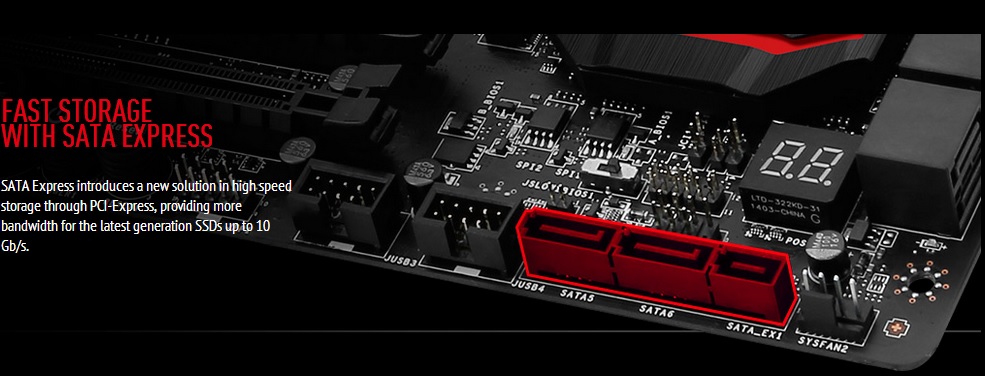

Na doske nájdeme aj jeden SATA Express port ponúkajúci rýchlosť 10Gb/s.


Podobne ako doska od ASUS aj u X99S Gaming 7 nájdeme M.2 slot využívajúci 4 PCIe 3.0 linky. Vďaka tomu dosahuje rýchlosť až 32Gb/s.


Zaujímavá môže byť aj podpora operačného systému SteamOS.


Military Class 4 je taktiež technológia známa fanúšikom tejto značky. Táto funkcia zahŕňa napríklad Hi-C CAP kondenzátory s vysokou efektívnosťou či SFC cievky s feritovým jadrom, vďaka čomu základná dosky efektívnejšie narába s elektrickým prúdom. Dark CAP kondenzátory by mali vydržať až 10 rokov.


Okruh techník spoločne nazývaných Guard Pro má predlžiť životnosť dosky. Spadá tam napríklad ochrana PCB (plošného spoja) výberom kvalitných materiálov, ochrana proti vlhkosti, vysokým teplotám, elektromagnetickému rušeniu...

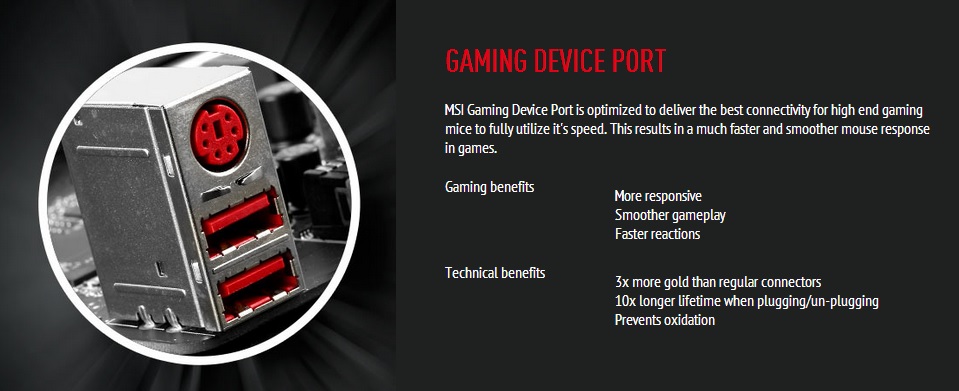

Na zadnom panely sa nachádza dvojica USB 2.0 portov a jeden PS/2, ktoré majú spoločné označenie Gaming Device Port. Pri zapojení myši do jedného z týchto portov by mala mať myš rýchlejšie  a presnejšie reakcie. Postarať sa o to má 3x väčší obsah zlata v konektoroch, ktorý bráni oxidácií a predlžuje životnosť.


Jedno stlačenie a porcia výkonu navyše - OC Genie 4. Čo dodať.

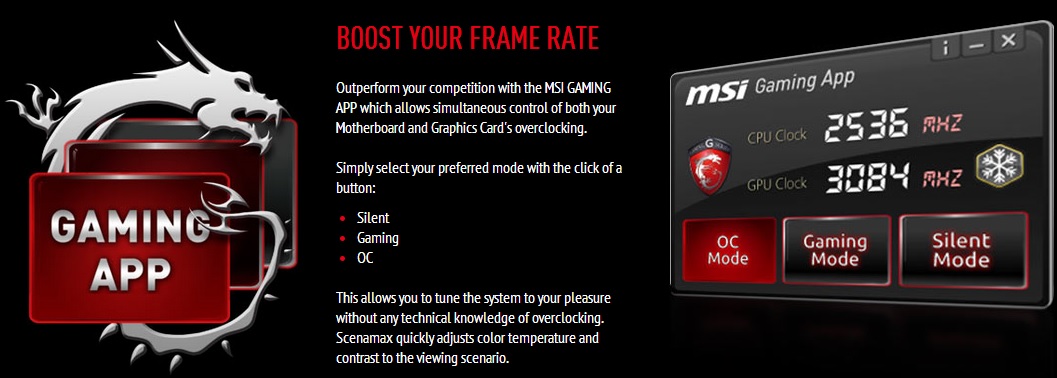

Doska prichádza s tučným balíkom aplikácií a jednou z nich je aj Gaming App. Tá umožňuje jednoducho prepínať grafickú kartu do rôznych režimov podľa využitia.

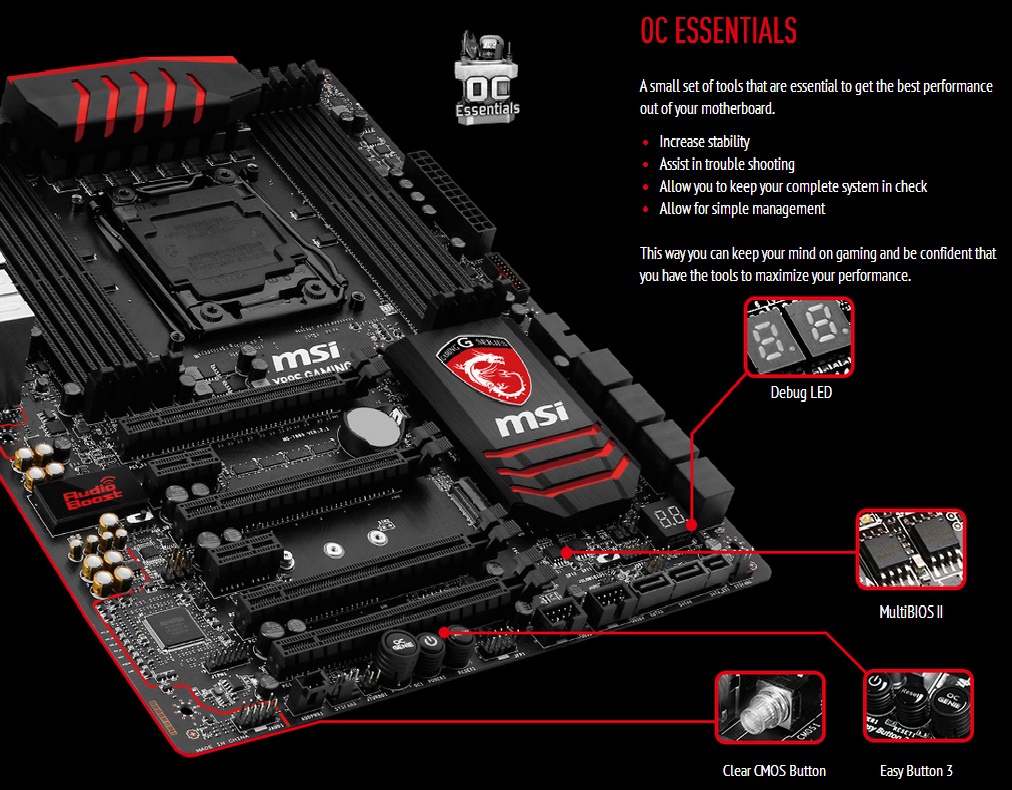

Za pozornosť stojí ešte skupina funkcií OC Essentials, ktorá pozostáva z dvojice BIOSov, tlačidiel na doske či z diagnostického displeja.


Ku doske dostanete aj polročné predplatné aplikácie XSplit, s ktorou môžete nahrávať a streamovať svoje úspechy z hier.



Špecifikácie

MSI X99S Gaming 7
Formát
ATX (30,5 x 24,4cm)
Socket
Intel LGA2011v3
Čipset
Intel X99 Express
Operačné pamäte
8 DIMM slotov
maximálne 128GB DDR4 v štvorkanálovom zapojení s frekvenciou 3333MHz
Rozširujúce sloty
40-linkový CPU:
4x PCIe 3.0 x16 (režimy: x16/x0/x0/x0, x16/x16/x0/x0, x16/x16/x0/x8)
2x PCIe 2.0 x1
28-linkový CPU:
4x PCIe 3.0 x16 (režimy: x16/x0/x0/x0, x16/x8/x0/x0, x8/x8/x8/x0)
2x PCIe 2.0 x1
Úložisko
1x SATA Express
10x SATA3 (2 SATA3 porty rezervované pre SATA Express)
1x M.2 x4 Socket 3 s podporou zariadení 2242, 2260, 2280 s rýchlosťou až 32Gb/s
USB
Intel X99 Express čipset
6x USB 3.0 (2 porty na zadnom panely, 4 porty cez interný USB 3.0 konektor)
6x USB 2.0 (2 porty na zadnom panely, 4 porty cez interný USB 2.0 konektor)
ASMedia ASM1042AE
2x USB 3.0 na zadnom panely
VIA VL805
4x USB 3.0 na zadnom panely
LAN
1x Killer E2205 Gigabit LAN
Multi-GPU
3-Way AMD CrossFireX a 3-Way nVidia SLI
Audio
Audio Boost 2
7.1-kanálový zvukový kodek Realtek ALC1150
Cena
od 237€ (zdroj: heureka.sk)

MSI X99S Gaming 7 - Čipset, bližší pohľad na dosku


Opakovanie je matka múdrosti, no v tomto prípade to oželieme nakoľko čipsetu sme sa podrobne venovali pri ASUS X99-A a prejdime rovno k detailnejšiemu pohľadu na dosku.

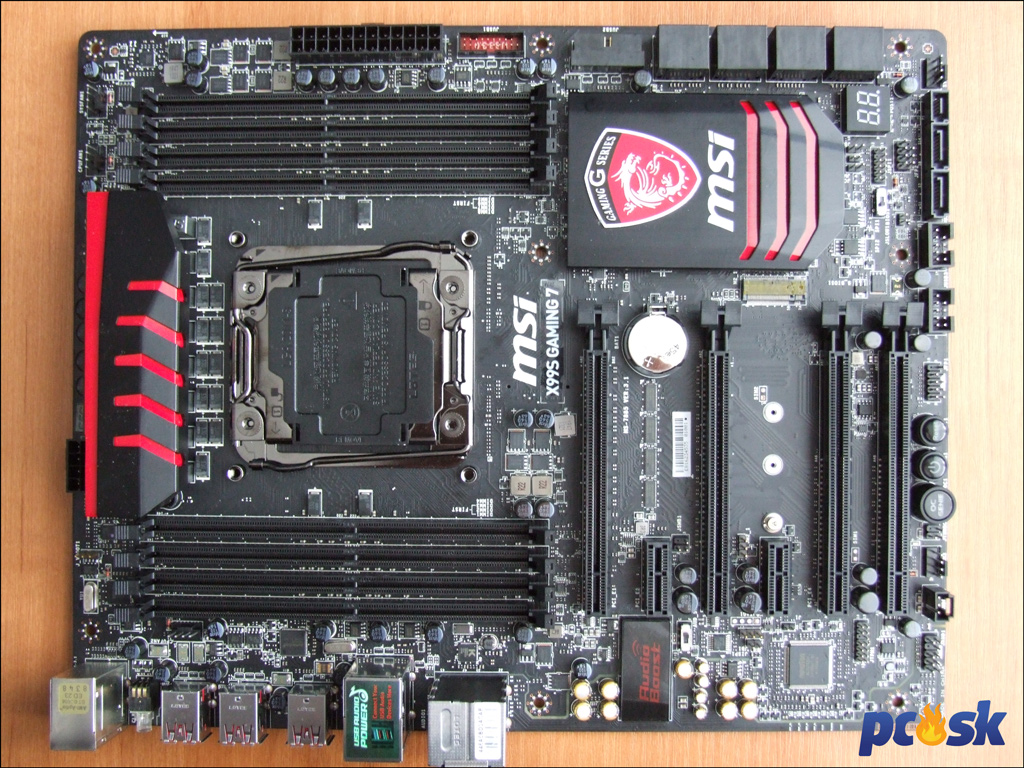

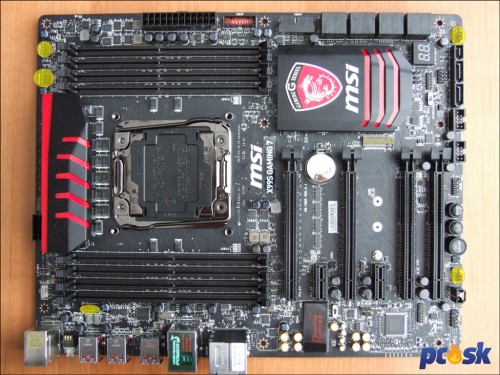

8-vrstvové PCB dosky je ladené do tradičných farieb rady Gaming. Čierne PCB dopĺňajú červené prvky na pasívoch nad VRM a PCH. Na pasíve nad PCH nechýba drak, ktorému spoločnosť robí logo MSI a 3 červené prúžky. Pasív nad PCH je prichytený až štvoricou skrutiek. Aj u tejto dosky sú mosfety chladené odspodu.

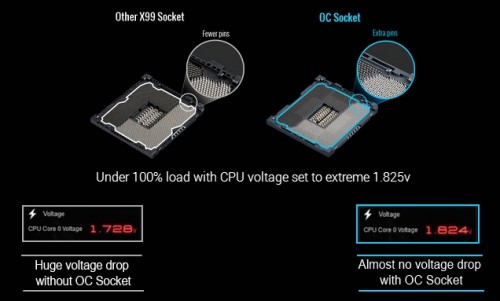

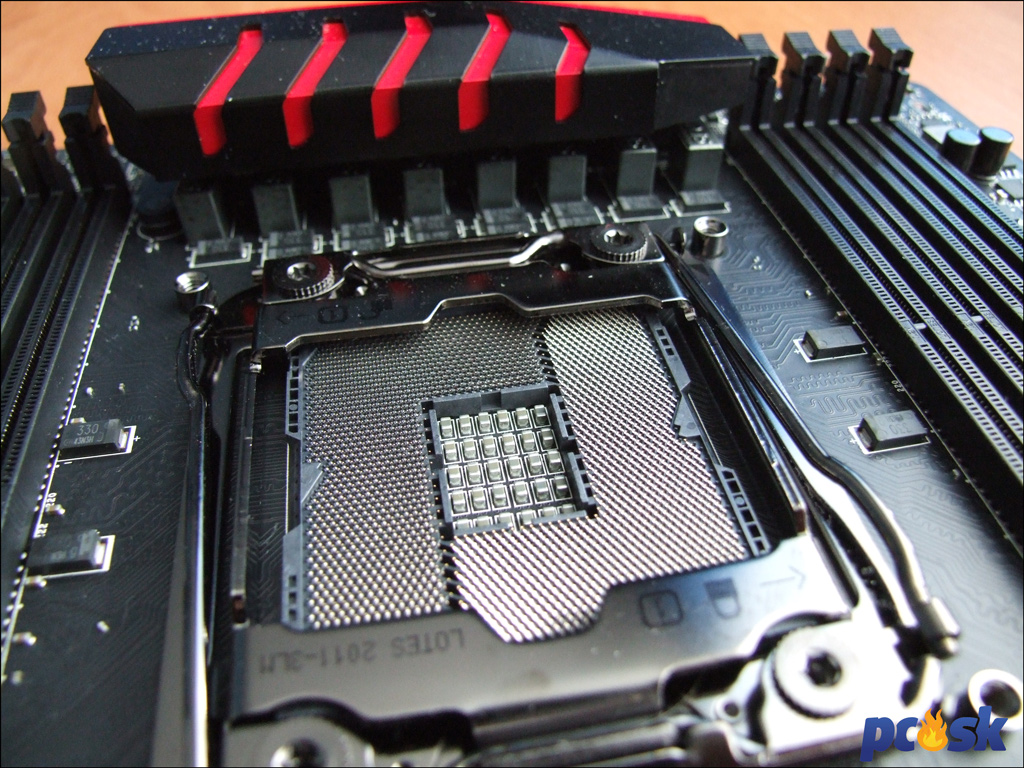

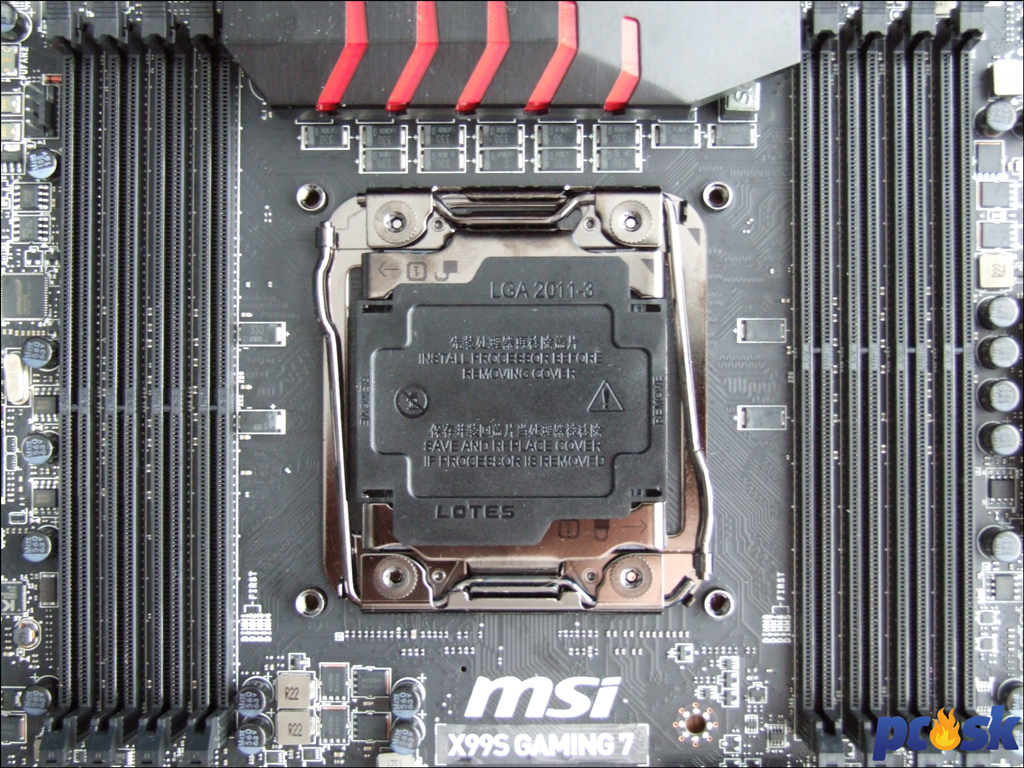

Na doske dominuje veľká patica LGA 2011v3. Tá v tomto prípade nemá využité všetky piny ako tomu bolo u dosky X99-A od ASUS. V pozadí môžeme vidieť 8 fáz napájajúcich procesor. Každé 4 DIMM sloty napájajú 2 fázy.


Slotov pre operačné pamäte je 8 a pojmu až 128GB DDR4 pamätí s taktom 3300MHz pri pretaktovaní. To je 2 krát toľko RAM ako u konkurenčnej dosky. Quad-channel zapojenie výrobca farebne nerozlišuje, no na doske je popísané správne zapojenie. V špecifikáciách dosky sa nikde nespomína podpora XMP.

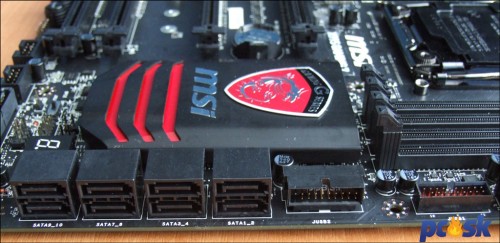

8 SATA3 portov a vpravo od nich dva interné USB 3.0 konektory. Jeden z nich je natočený o 90° podobne ako všetky SATA porty, druhý nie.


Ďalšie dva SATA3 porty nachádzame na spodnom okraji dosky. Tie sú rezervované pre SATA Express port, ktorý je hneď vedľa nich. Ak však bude zapojené zariadenie do M.2 slotu, prídete o SATA Express. V pozadí vidieť aj diagnostický POST displej. Ten v prípade, že systém úspešne nabootuje zobrazuje teplotu procesora.

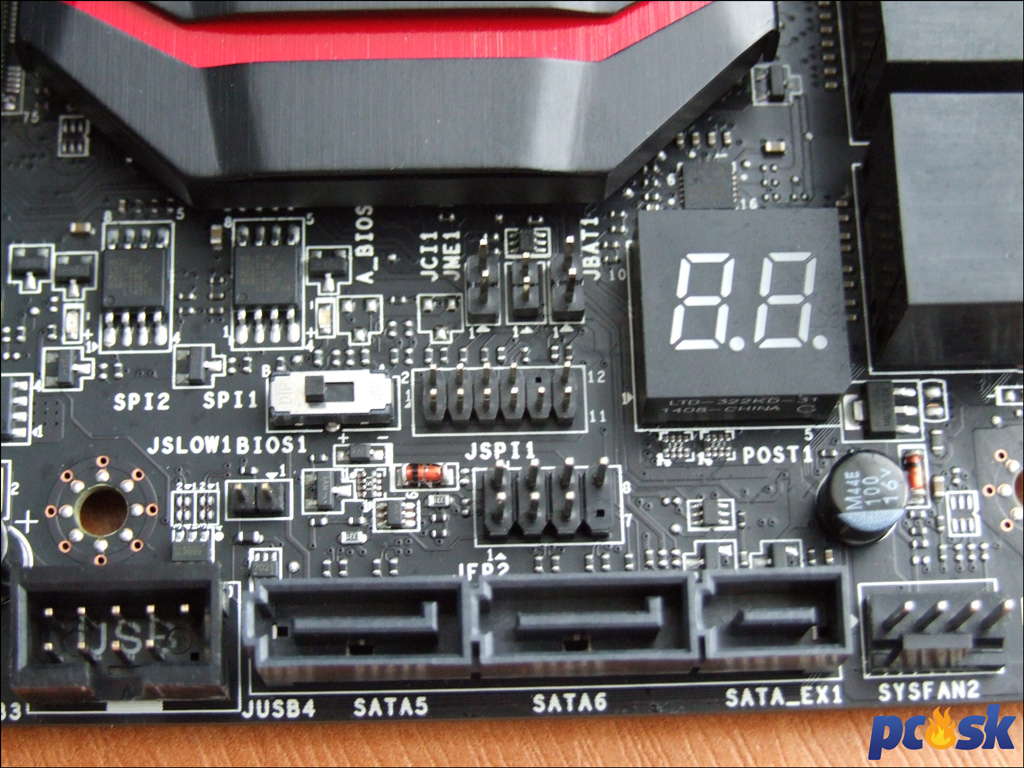

Vedľa displeja narazíme na prepínač, ktorým sa vyberá medzi dvojicou BIOSov (oba čipy s BIOSmi sú vyššie od prepínača). Výber BIOSu signalizujú aj 2 LED. Pod prepínačom je aj JSLOWBIOS jumper, ktorý využijete pri extrémnom pretaktovaní s využitím tekutého dusíka. Po prepnutí prepínača systém nabootuje so stabilnou frekveniou procesora tak, aby sa zabránilo pádom systému.

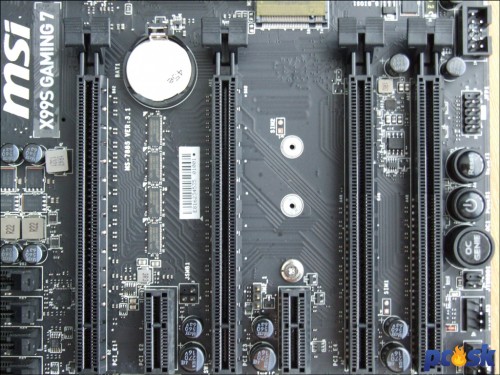

Dlhé PCIe 3.0 sloty sú na doske 4. Rozdelenie liniek je podobné ako u prechádzajúcej dosky a prehľadne ho môžete vyčítať z tabuľky so špecifikáciami. Prepojiť medzi sebou môžete 3 karty nVidia alebo 3 karty AMD. Posledné 2 dlhé PCIe 3.0 sloty sú elektricky zapojené ako x8. Aj tu si našli miesto 2 malé PCIe x1 sloty.

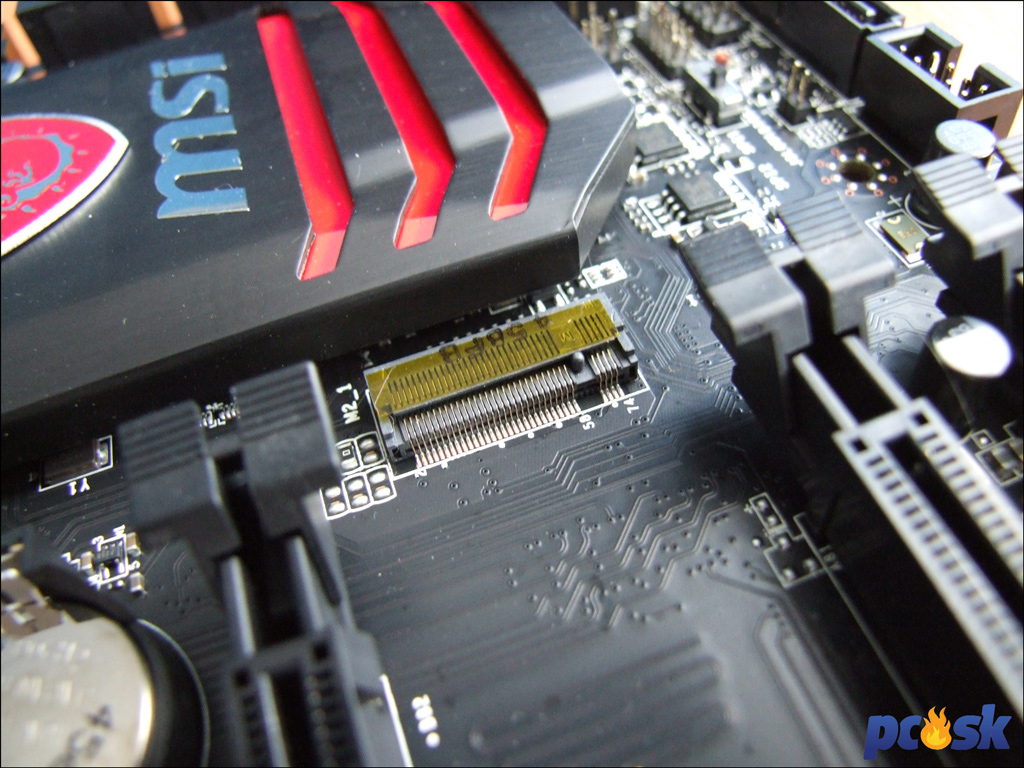

Medzi PCIe slotami sa nachádza M.2 x4 konektor s rýchlosťou až 32Gb/s. Zariadenia pripojené do neho môžu mať maximálnu dĺžku 80mm (110mm u ASUS X99-A).


X99S Gaming 7 má o 1 štvorpinový konektor pre ventilátory menej ako X99-A.

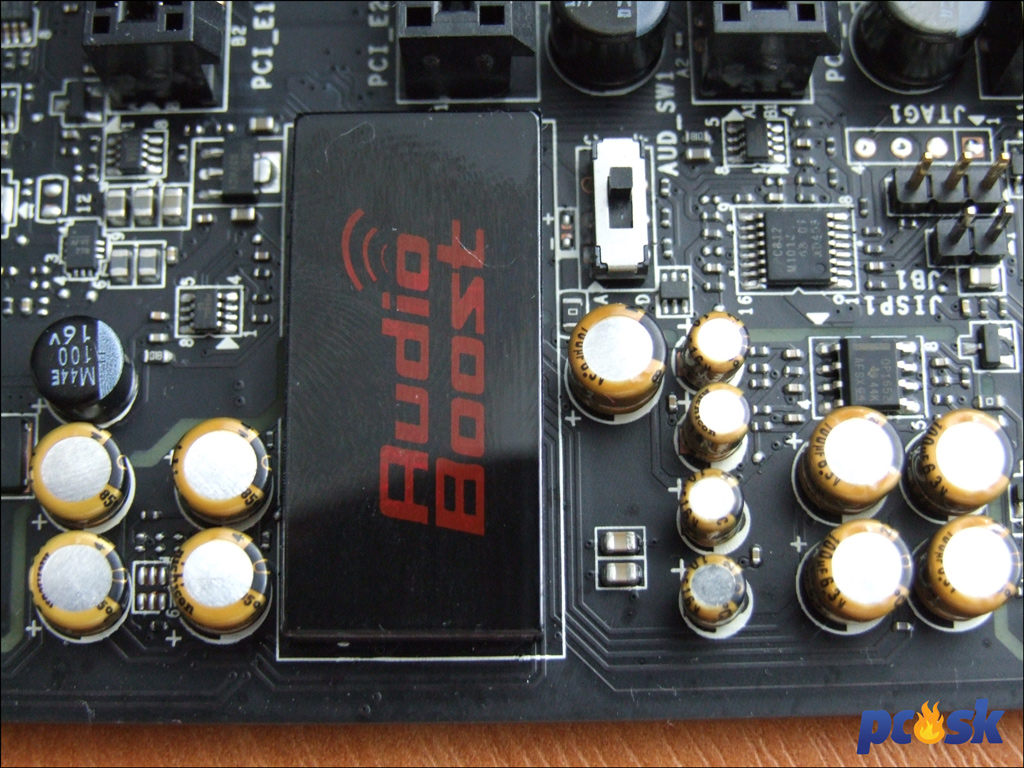

Audio Boost 2 časť je fyzicky oddelená od PCB. Oddelenie počas prevádzky efektívne svieti. Zvukový kodek Realtek ALC1150 je krytý EMI štítom a vidieť môžeme aj pozlátené japonské kondenzátory. Všimnite si aj prepínač Audio Power. Ten slúži na prepínanie zdroju napätia. Doska totiž disponuje aj Direct Audio Power konektorom, ktorý sa 4-pinovým MOLEX konektorom pripojí priamo na zdroj a malo by sa tým zabezpečiť, že zadné audio porty budú mať viac energie a podajú lepší výkon. Spomínaným prepínačom sa teda prepína medzi zdrojom napájania z dosky a zdrojom napájania z Direct Audio Power konektora

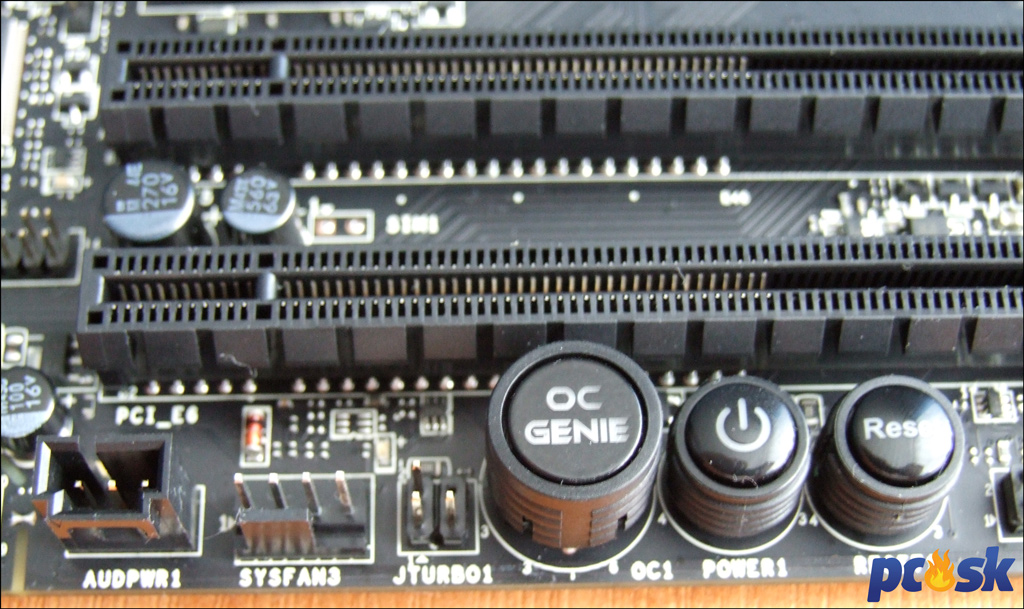

Tlačidla pre zapnutie či reštartovanie zostavy a tlačidlo OC Genie pre pretaktovanie zostavy sa nachádzajú zoskupené na okraji dosky. Na ľavom kraji fotogtafie vidieť aj Direct Audio Power konektor.

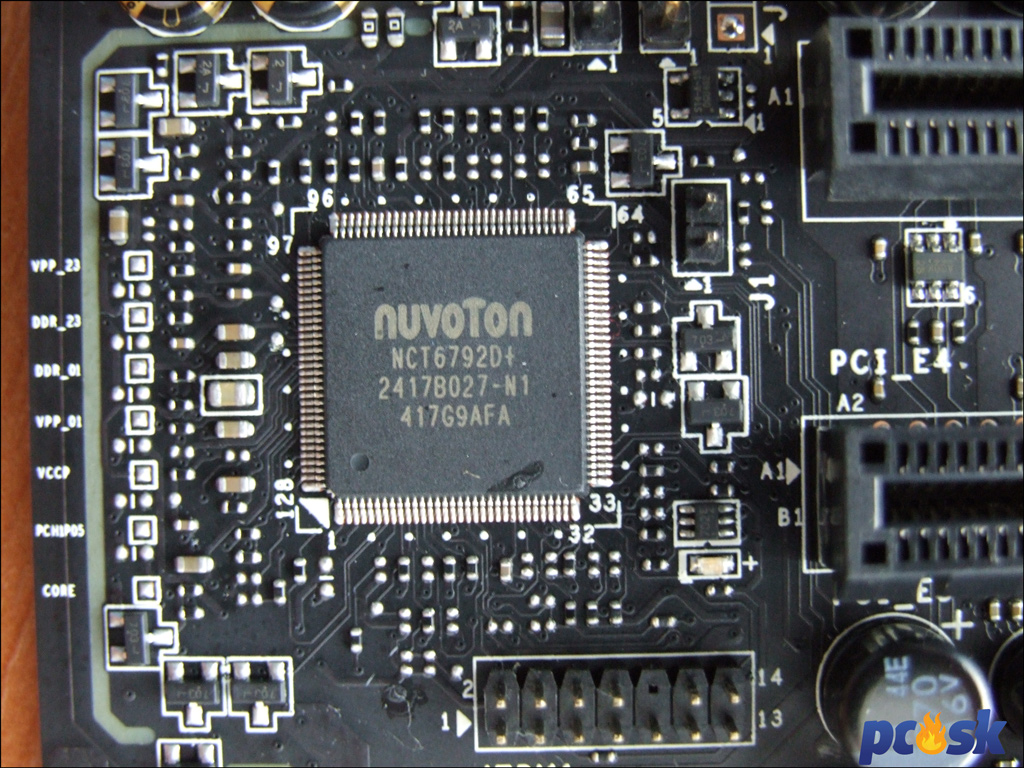

Super I/O čip Nuvoton a vedľa neho meracie body napätia. Tie sú trochu netradične umiestnené na ľavom boku dosky a pri osadení grafických či iných kariet budú ťažšie dostupné.

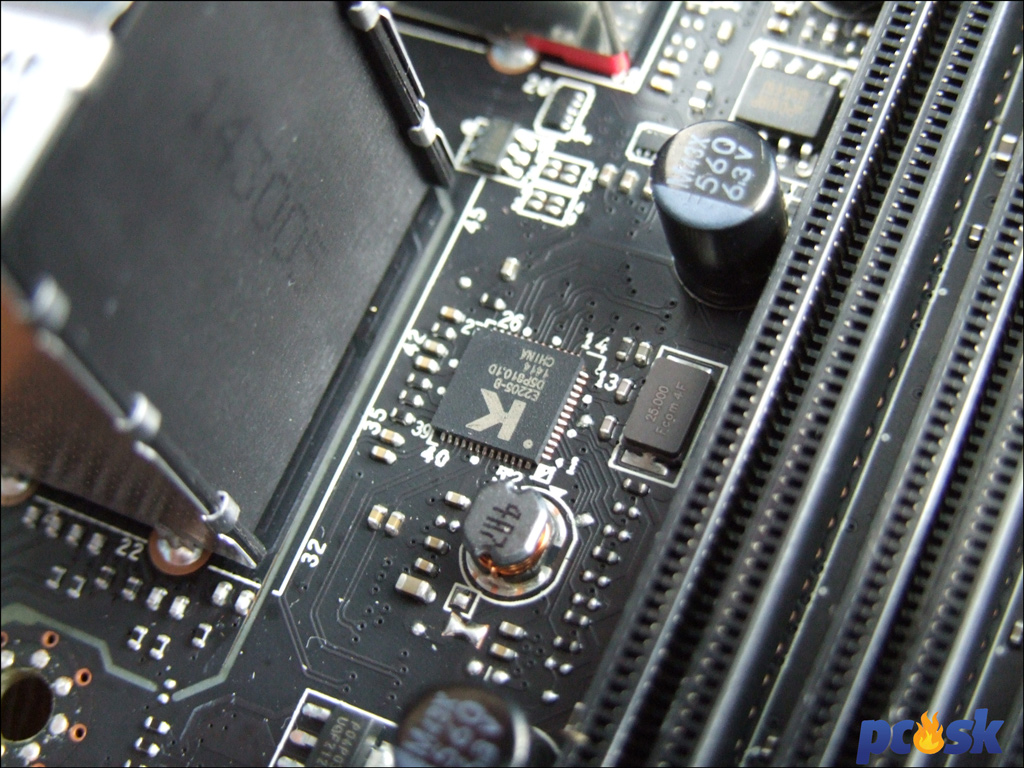

Sieťový čip Killer E2205.

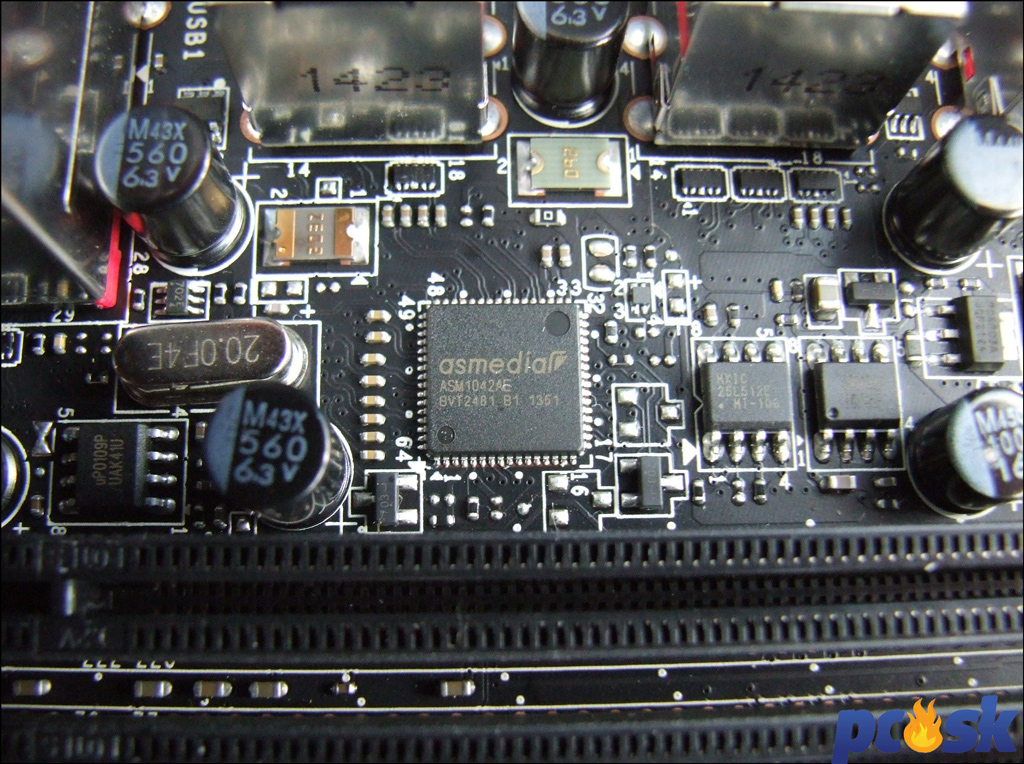

Radič USB 3.0 portov ASMedia ASM1042AE.

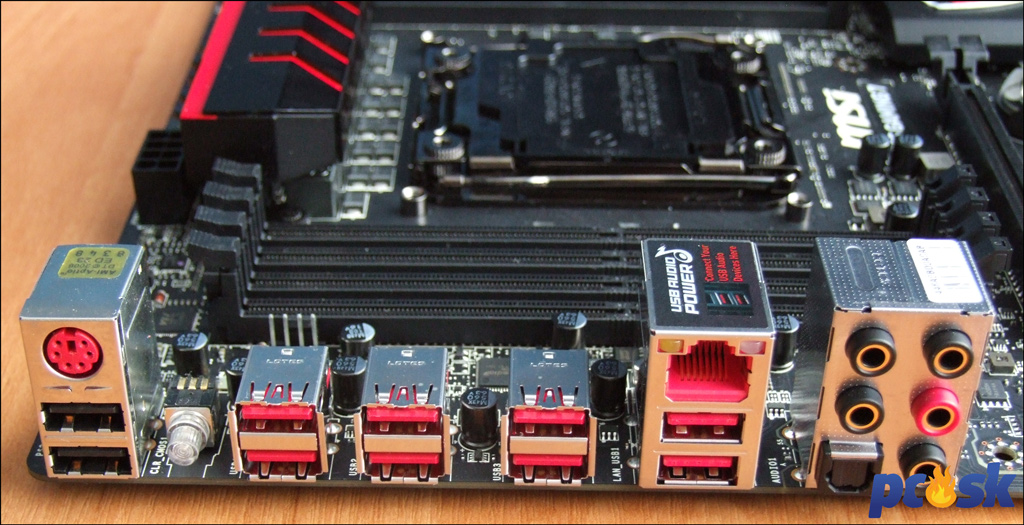

Zadný panel obsahuje všetko podstatné, ani tu však vzhľadom na čipset nepočítajte s prítomnosťou video výstupov. Zľava doprava narazíme na PS/2 port, pod ktorým je dvojica USB 2.0 portov (to sú spomínané Gaming Device porty), tlačidlo pre reset CMOS, ďalej nasleduje 6 USB 3.0 portov, jeden RJ45 port, ďalšie 2 USB 3.0 porty a audio výstupy spoločne so S/PDIF.



MSI X99S Gaming 7 - UEFI BIOS

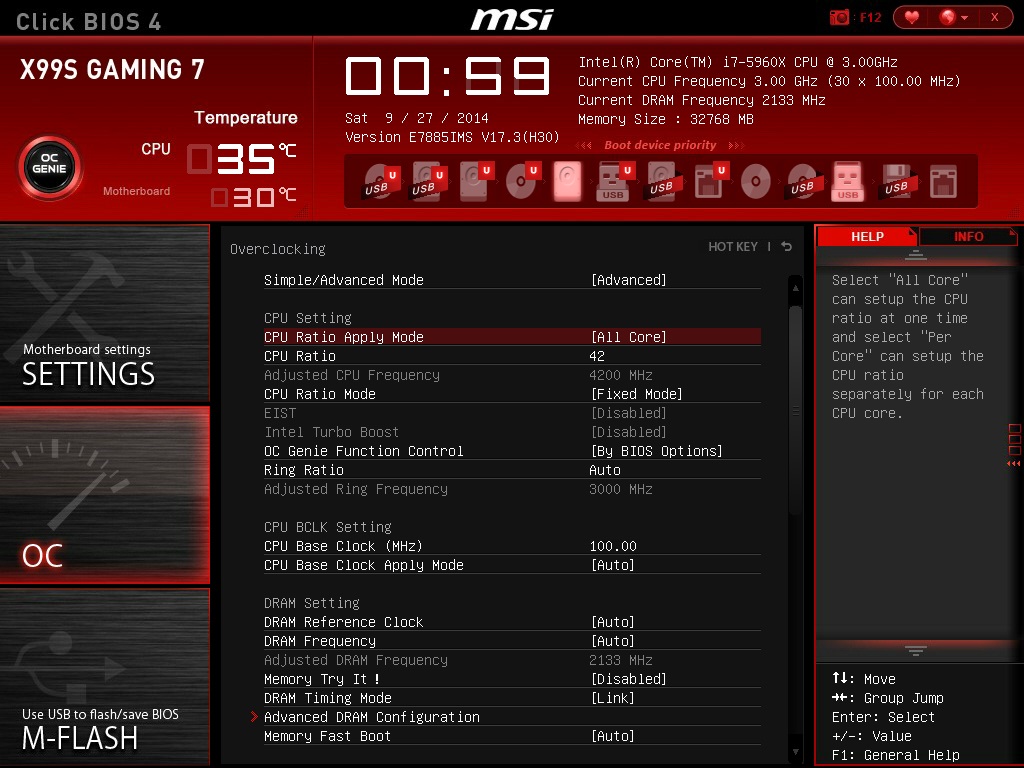

Pre pretaktovanie procesora sú doska a BIOS pripravení výborne.

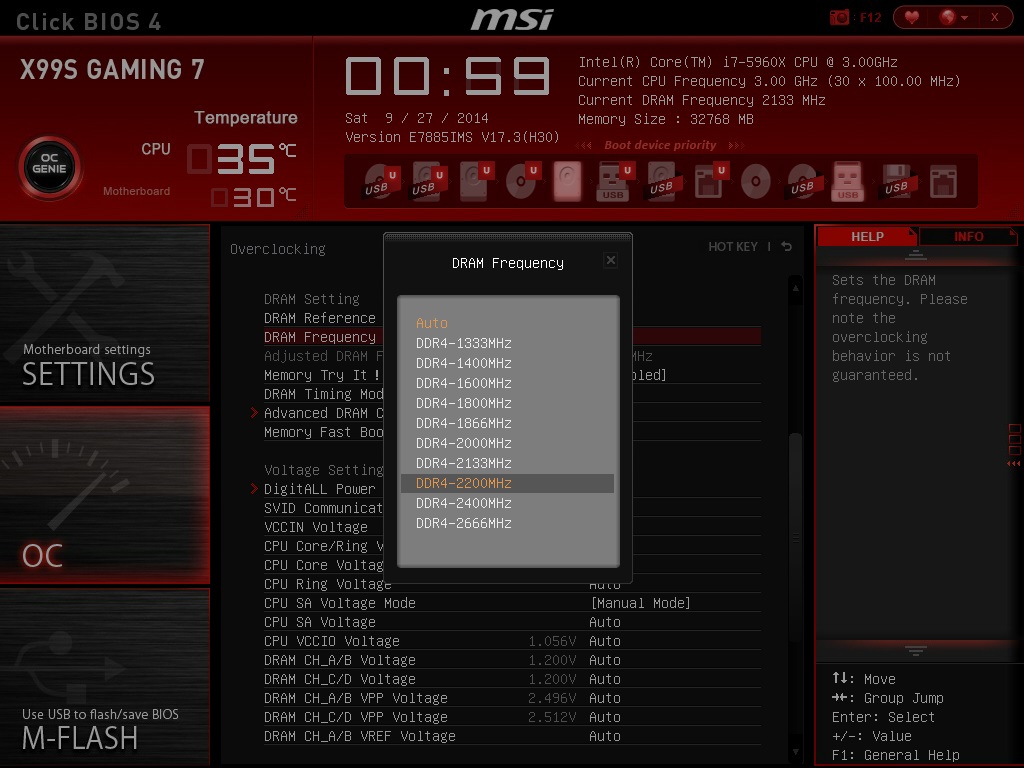

Maximálna frekvencia RAM iba 2666MHz? Od DDR4 pamätí sa očakáva viac. Od MSI dosky neočakávajte tiež, že vám nahrá XMP profil.

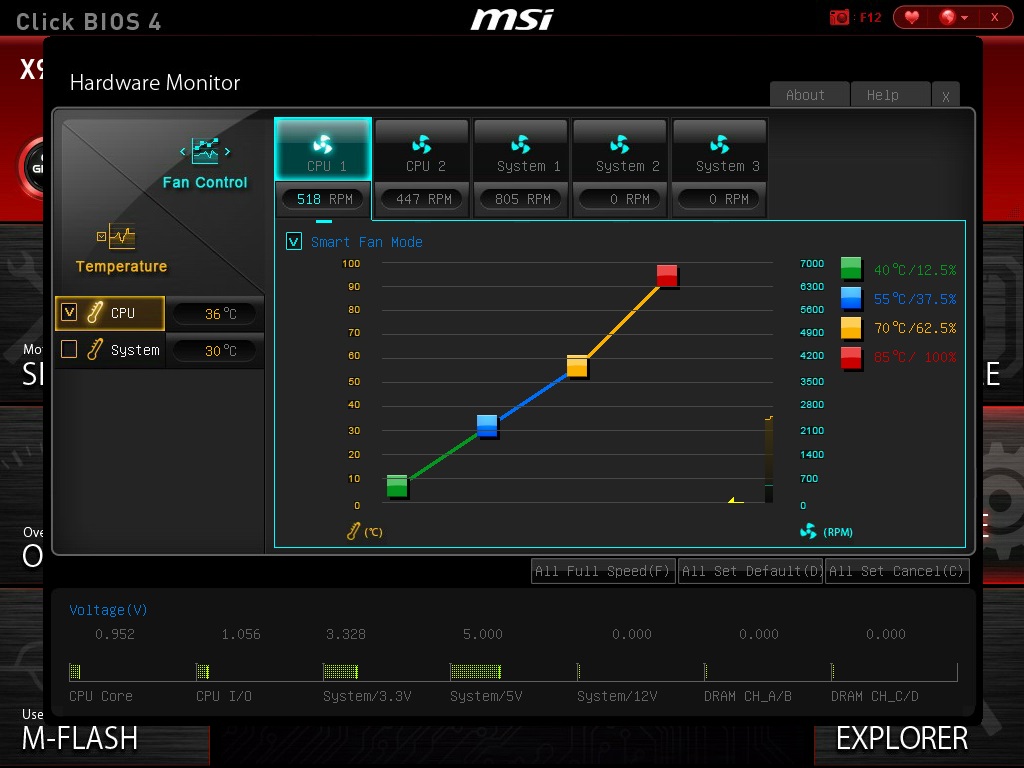

Cez Hardware Monitor si nastavite ventilátory podľa predstáv.


BIOS ponúka aj zaujímavú virutálnu prehliadku počítačom.

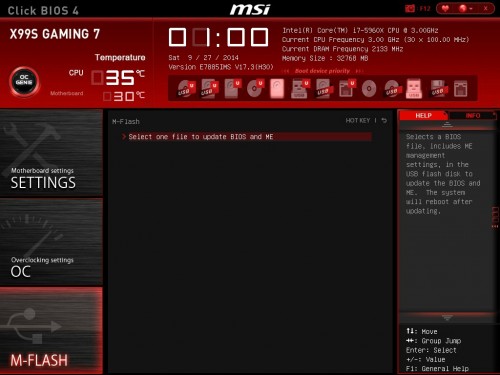

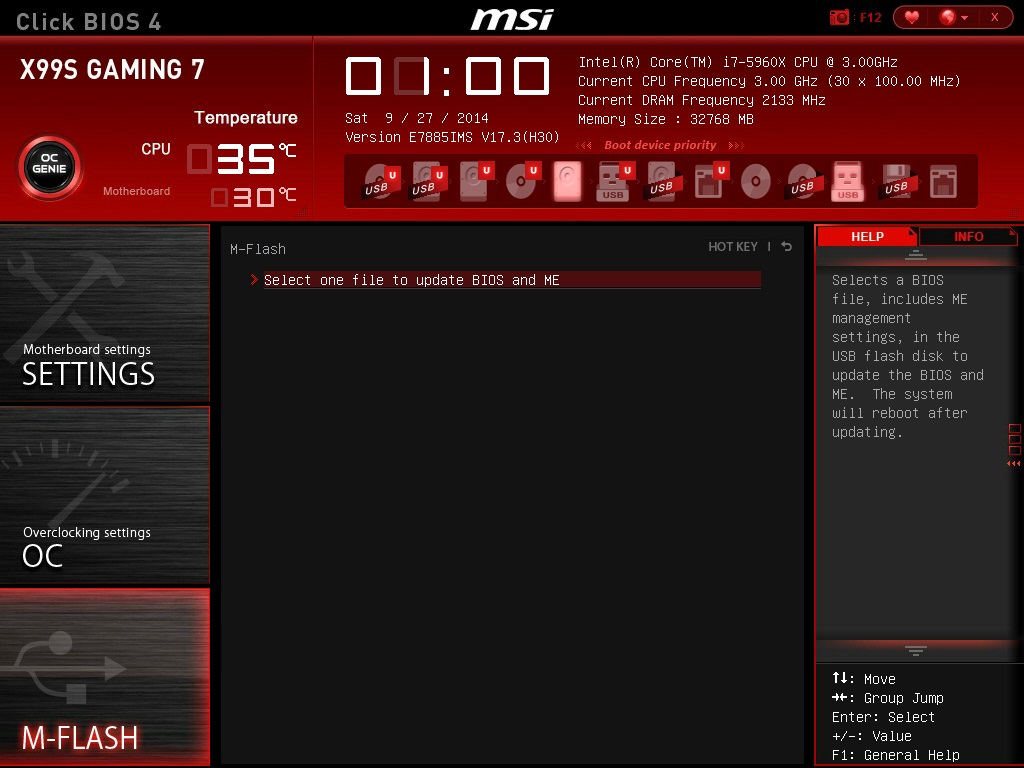

Nástroj M-Flash umožní jednoducho nahrať nový BIOS z USB kľúča.


Testovacia zostava, metodika, výsledky

Testovacia zostava


Nový čipset si vyžaduje aj novú testovaciu zostavu. Tá v tomto prípade pozostáva v súčasnosti z najvýkonnejšieho procesora pre desktop, ktorým je Intel Core i7-5960X. Tento 8 jadrový kúsok s podporou funkcie HyperThreading spracuje až 16 vlákien pričom každé jadro kmitá v základe na frekvencii 3GHz. S Turbo Boost 2.0 však poskočí až na 3,5GHz. Aj pri plnom zaťažení programom Prime95 procesor držal frekvenciu 3431,98MHz. Procesor má vynikajúcu spotrebu a výhrevnosť vzhľadom na výkon a teplota jadier nevystúpila nad 64°C (a to nie je Brocken ECO žiadny high-end). Procesor má odomknutý násobič a tak je jeho ďalšie taktovanie jednoduchšie.


Procesor dopĺňa 4x8GB DDR4 pamätí Crucial Micron CT4K8G4DFD8213 s taktom 2133MHz a časovaním 15-15-15-36 s dobou obnovenia 2T. Grafickou kartou je starší model ASUS 7300GT. Rýchlym úložiskom je SSD ADATA Premier SP610 s kapacitou 256GB. Chladenie procesora zabezpečuje Brocken ECO od Alpenföhn. Celú zostavu poháňa zdroj Antec VP550F s účinnosťou 80 Gold.

procesor

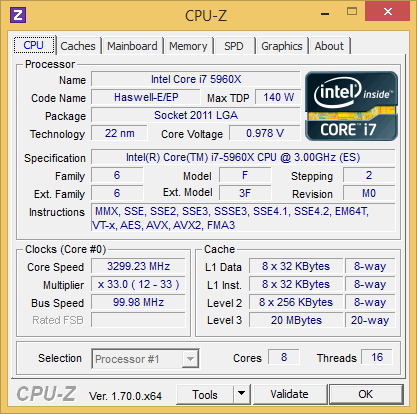

Intel Core i7-5960X@3GHz
RAM
4x 8GB Crucial Micron
SSD
ADATA Premier SP910 256GB
grafiká karta
ASUS 7300GT
zdrojAntec VP550F
chladič CPU
Alpenföhn Brocken ECO
operačný systém
64-bitový Microsoft Windows 8.1 Pro

Metodika testovania


Základné dosky testujeme so spomínaným 8-jadrovým procesorom Intel Core i7-5960X (Haswell-E).


32GB (4x8GB) DDR4 pamäti zapojených v quad-channel beží na takte 2133MHz.Týmto pomerne lenivým DDR4 pamätiam som upravil aspoň časovanie na 12-12-12-30 a dobu obnovenia na 1T.


Každú základnú dosku postupne podrobíme testom v niekoľkých benchmarkoch. Pamäťovú priepustnosť testujeme v programe AIDA64 vo verzii 4.60.3100. Postupne v tomto programe preveríme čítanie, zápis, kopírovanie a čakaciu dobu pamäte. Procesor otestujeme pomocou benchmarku Cinebench R15 a prevodu videa v x.264 FHD Benchmark vo verzii 1.0.1. Ďalším testom je kompresia v zabudovanom benchmarku v programe WinRAR 5.10. Rýchlosť SATA a USB rozhraní testujeme pomocou programov CrystalDiskMark 3.0.3b (sekvenčná rýchlosť) a HD Tune vo verzii 2.55 kde nás zaujíma priemerná rýchlosť. Pri testoch USB rozhraní používame rýchly USB 3.0 kľúč SanDisk Cruzer Extreme 16GB. Všetky testy prebiehajú na danej testovanej doske s najaktuálnejším BIOSom, ktorý v danej chvíli bol k dispozícii.

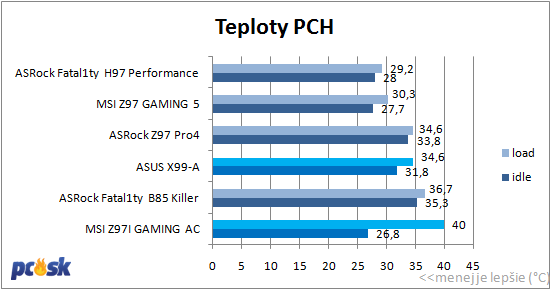

Teploty VRM obvodov a PCH meriame digitálnym laserovým teplomerom Voltcraft IR-280. Merania sú vždy 2 ako pre PCH tak aj pre VRM - teplota v pokoji (idle) je odčítaná po 10 minutách po zapnutí zostavy, teplotu v záťaží (load) získame po 10-minútovej prevádzke testu Prime95 64-bit (nastavenie Small FFT). Prievan v skrini robí dvojica systémových ventilátorov (1 x 140mm + 1 x 120mm).


Výsledky

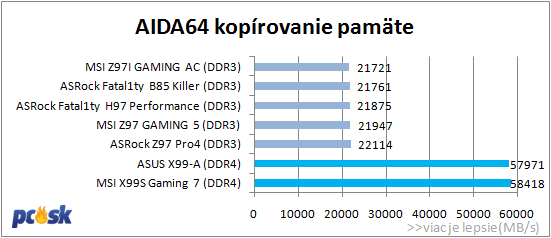

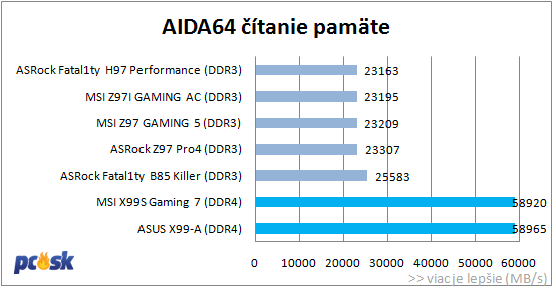

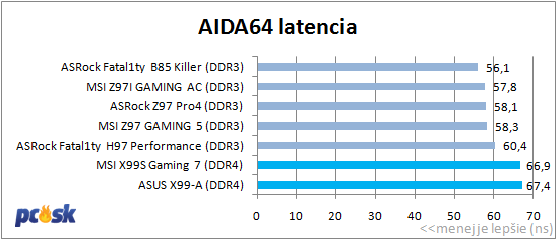

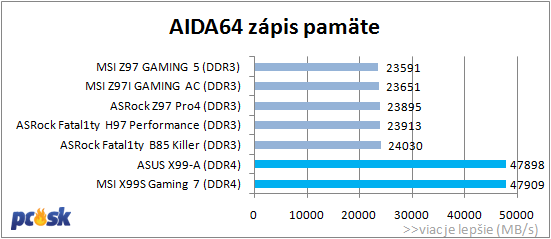

Testy pamätí





Dámi a páni, nech sa páči. 4-kanálové zapojenie DDR4 pamätí v akcii. Čísla, ktoré len tak neuvidíte. S doskami je to ako na hojdačke. Raz vedie MSI, raz ASUS. Naše DDR4 pamäte v teste majú o čosi vyššiu latenciu a doske od ASUS nepomohol ani OC Socket, ktorý by mal práve latenciu znižovať.


Testy procesora

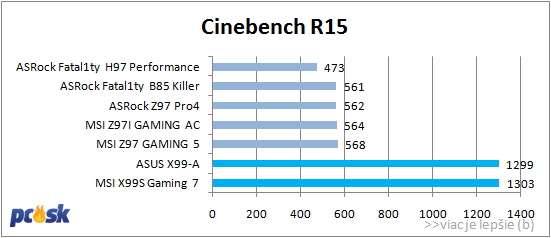

Skóre ďaleko cez 1000 bodov v Cinebench...to je tak keď sa do práce oprie 8 fyzických a 16 logických jadier. Inak je rozdiel 4 bodov medzi doskami s X99 čipsetom zanedbateľný, starším doskám ukazujú nové dosky chrbát.

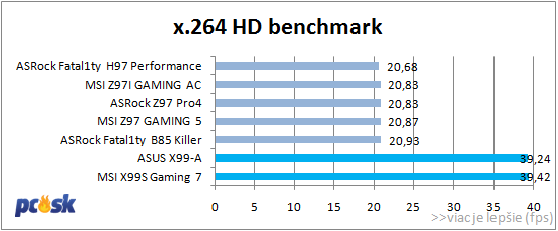

Aj v benchmarku x.264 je rozdiel medzi X99 doskami zas a znova minimálny.

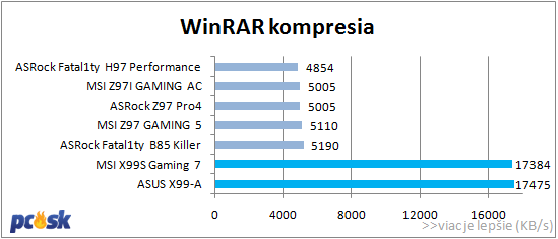

Do tretice to isté, tentokrát tesne víťazí doska X99-A. Dosky s čipsetom Z97/H97/B85 zostali ďaleko pozadu.


Priepustnosť rozhraní

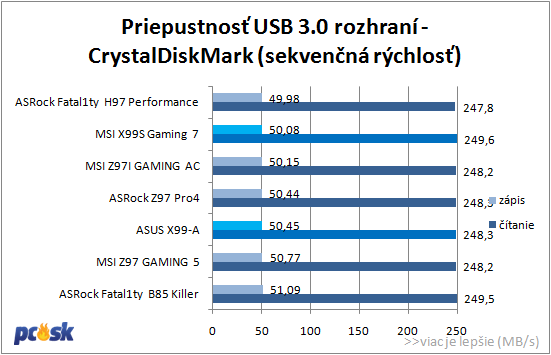

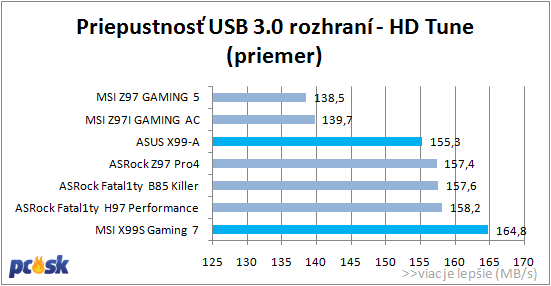

V benchmarku CrystalDiskMark vidíme, že rýchlosť ako SATA3 tak i USB 3.0 rozhraní je v poriadku a nevymyká sa z hodnôt nameraných napríklad u Z97 dosiek.

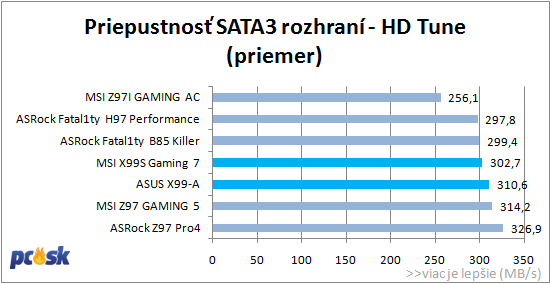

V HDTune sa pri testovaní SATA3 rozhraní dosky zaradili blízko seba, pri testovaní USB 3.0 rozhraní sa mierne "odtrhla" MSI X99S Gaming 7.


Pretaktovanie, teploty

ASUS X99-A

Na rozdiel od dosiek s čipsetom Z97, u ktorých využívame procesor so zamknutým násobičom máme teraz k dispozícii procesor s odomknutým násobičom, ktorý je ako stvorený pre taktovanie. Základné pretaktovanie bez používania tekutého dusíka je v dnešnej dobre pomerne jednoduché (zvlášť u odomknutých procesorov) a stačí dvíhať násobič a napätie. Takýmto spôsobom sa mi podarilo dosiahnuť frekvenciu 4300MHz s napätím iba 1,15V. Takto pretaktovaný procesor bol ešte náš nie príliš výkonný vzduchový chladič schopný schladiť a v benchmarku Cinebench dosiahol skóre 1625 bodov! Pri zaťažení programom Prime95 však už bol systém nestabilný a padal do BSOD.

S taktom 4400MHz a napätím 1,2V sa mi ešte podarilo nabootovať Windows, avšak testom Cinebench už procesor neprešiel a systém padal. Vyššie už s daným chladičom nemalo zmysel príliš ísť.

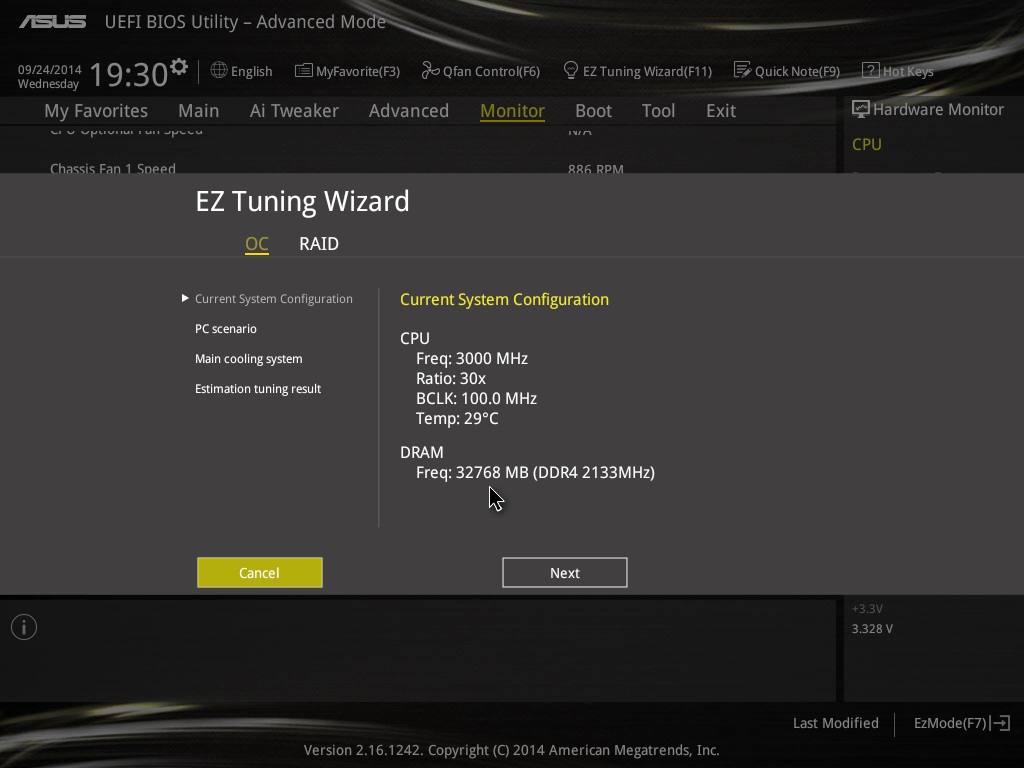

Doska v BIOSe disponuje aj funkciou EZ Tuning Wizard, ktorá automaticky podľa spôsobu používania dokáže upraviť výkon počítača. S použitým tejto funkcie dosiahol takt procesora 3875,29MHz (násobič 38x a BCLK 102MHz) pričom RAM pamäte nezaznamenali sami o sebe žiadnu zmenu, iba sa vplyvom zmeny BCLK zdvihol ich takt na 2176MHz.

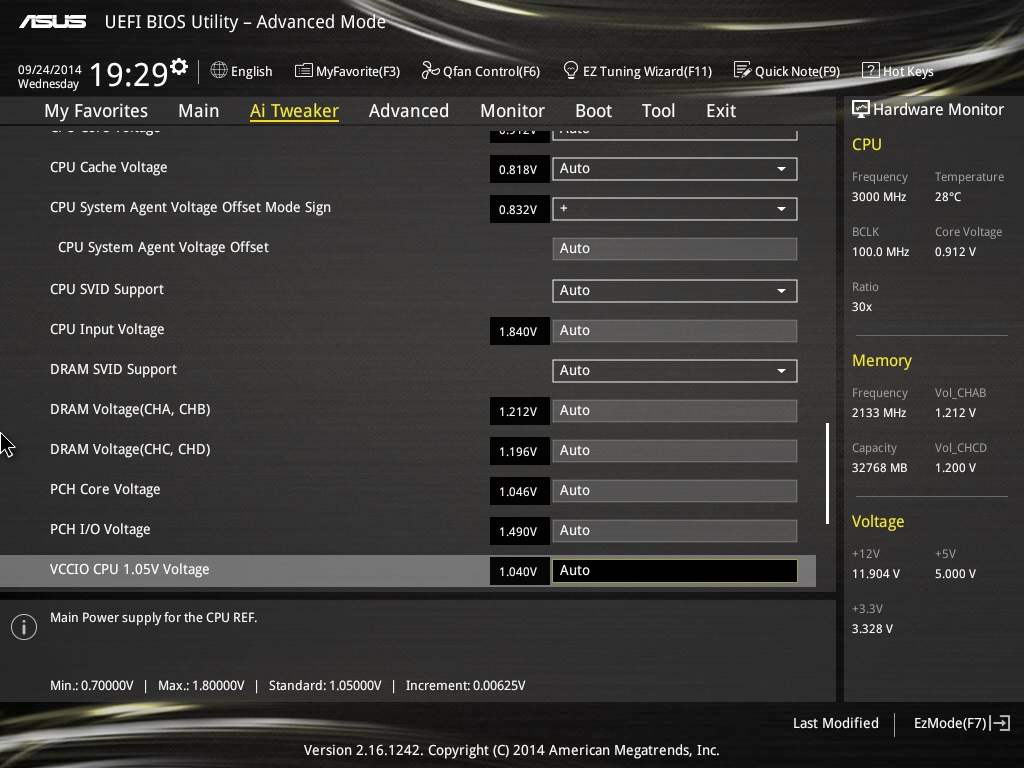

Rozsahy napätí a ich kroky

  • strap: 100MHz - 250MHz
  • BCLK: 80MHz - 300MHz (0,1Hz)
  • frekvencia RAM: 800MHz - 4000MHz
  • CPU Input Voltage: 0,8V - 2,7V (0,01V)
  • CPU Core Voltage: 0,001V - 1,920V (0,001V)
  • CPU Cache Voltage: 0,001V - 1,920V (0,001V)
  • CPU System Agent Voltage: 0,001V - 0,999V (0,001V)
  • DRAM Voltage (kanál A, kanál B): 0,8V - 1,9V (0,01V)
  • DRAM Voltage (kanál A, kanál B): 0,8V - 1,9V (0,01V)
  • PCH Core Voltage: 0,7V - 1,8V (0,00625V)
  • PCH I/O VOltage: 1,2V - 2,2V (0,00625V)
  • VCCIO CPU 1,05V VOltage: 0,7V - 1,8V (0,00625V)
  • VCCIO PCH 1,05V VOltage: 0,7V - 1,8V (0,00625V)
  • VTTDDR Voltage (kanál A, kanál B): 0,2V - 1V (0,6V)
  • VTTDDR Voltage (kanál A, kanál B): 0,2V - 1V (0,6V)
  • PLL Termination Voltage: 0,2V - 2,193804V (0,006602V)



MSI X99S Gaming 7

Pripravená na taktovanie je aj doska od MSI. Bez problémov sa mi podarilo dosiahnuť takt 4400MHz pričom táto frekvencia bola stabilná aj na prejdenie benchmarkom Cinebench (skóre 1692b). Pri zapnutí Prime95 však nasledoval okamžitý pád. Skúsil som aj takt 4600MHz s napätím 1,25V, to však bolo príliš veľké sústo aj pre Cinebench a opäť nasledoval pád do BSOD. Doska však potenciál pre taktovanie má a s lepším chladením by sa možno dala dosiahnuť ešte o trochu vyššia frekvencia.

V BIOS sa nachádza aj tlačidlo OC Genie, ktorého fyzickú podobu nájdeme aj na doske. Po stlačení tlačidla sa systém sám pretaktuje na stabilné hodnoty. V mojom prípade systém popohnal procesor na 3700MHz s napätím 1,05V. Takto pretaktovaná zostava prešla aj testovom Prime95 pričom teploty dosiahli najviac 74°C. RAM pamäte sa nedočkali žiadnej zmeny.

Tú som musel vykonať až ja ručne v BIOSe. Pamäte zvládli aj maximálny ponúkaný takt 2666MHz pri časovaní 15-15-15-36 a dobe obnovenia 2T. Trochu ma prekvapilo, že BIOS neponúka vyššie takty napriek tomu, že v špecifikáciách sa spomína frekvencia až 3300MHz.


Rozsahy napätí a ich kroky

BCLK: 90,9MHz - 300MHz (0,62Hz)
frekvencia RAM: 1333MHz - 2666MHz
VCCIN VOltage: 1,2V - 3,040V (0,001V)
CPU Core Voltage: 0,8V - 2,1V (0,001V)
CPU Ring Voltage: 0,8V - 2,1V (0,001V)
CPU System Agent Voltage: 0,8V - 1,850V (0,001V)
CPU VCCIO Votlage: 0,7V - 2,3V (0,01V)
DRAM Voltage (kanál A, kanál B): 0,6V - 2,8V (0,01V)
DRAM Voltage (kanál C, kanál D): 0,6V - 2,8V (0,01V)
DRAM VPP Voltage (kanál A, kanál B): 1,240V - 3,770V (0,01V)
DRAM VPP Voltage (kanál C, kanál D): 1,240V - 3,770V (0,01V)
DRAM VREF Voltage (kanál A, kanál B): 0,12V - 1,235V (0,005V)
DRAM VREF Voltage (kanál C, kanál D): 0,12V - 1,235V (0,005V)
PCH 1,05 Voltage: 0,7V - 2,32V (0,01V)
PCH 1,5 Voltage: 0,8V - 2,3V (0,01V)
  • strap: 100/125/167MHz
  • BCLK: 90,9MHz - 300MHz (0,62Hz)
  • frekvencia RAM: 1333MHz - 2666MHz
  • VCCIN Voltage: 1,2V - 3,040V (0,001V)
  • CPU Core Voltage: 0,8V - 2,1V (0,001V)
  • CPU Ring Voltage: 0,8V - 2,1V (0,001V)
  • CPU System Agent Voltage: 0,8V - 1,850V (0,001V)
  • CPU VCCIO Votlage: 0,7V - 2,3V (0,01V)
  • DRAM Voltage (kanál A, kanál B): 0,6V - 2,8V (0,01V)
  • DRAM Voltage (kanál C, kanál D): 0,6V - 2,8V (0,01V)
  • DRAM VPP Voltage (kanál A, kanál B): 1,240V - 3,770V (0,01V)
  • DRAM VPP Voltage (kanál C, kanál D): 1,240V - 3,770V (0,01V)
  • DRAM VREF Voltage (kanál A, kanál B): 0,12V - 1,235V (0,005V)
  • DRAM VREF Voltage (kanál C, kanál D): 0,12V - 1,235V (0,005V)
  • PCH 1,05 Voltage: 0,7V - 2,32V (0,01V)
  • PCH 1,5 Voltage: 0,8V - 2,3V (0,01V)



Teploty



Teploty PCH sú úplne v poriadku, v záťaží sa trošku viac zahrial PCH na doske od MSI, stále však nejde o nič tragické.


Rovnaké konštatovanie platí aj pre pasív nad VRM.


Zhodnotenie a záver


Hodnotenie dosiek v dnešnom teste sa nebude niesť príliš v negatívnom svetle. Obe sú skvelé, obe sú nové, obe ponúkajú vynikajúci výkon....a obe nie sú pre každého. V prvom rade si treba uvedomiť, či má zmysel upgradovať na novú platformu z tej stávajúcej. Tvrdiť, že by nové procesory a celá platforma nepriniesli žiadny výkon navyše by bolo šialené. Koniec-koncov vidieť to aj z grafov a 4-kanálové zapojenie DDR4 pamätí prináša naozaj riadnu porciu výkonu navyše. To isté samozrejme platí aj pre momentálne najvýkonnejší procesor do desktopu. Za svoje peniaze tak určite dostane patričný výkon.

S novým čipsetom súvisí však jeden väčší finančný problém. Myslíte na to, že zmena dosky na dosku s čipsetom Intel X99 automaticky vyžaduje aj kúpu nového Haswell-E procesora, DDR4 pamätí a dedikovanej grafickej karty. Najmä prvé 2 položky sú pritom stále dosť drahé (a výber procesorov je zúžený na 3 modely). Ak teda plánujete upgrade skúste ešte chvíľu počkať kým sa ceny noviniek znížia na akceptovateľnejšiu úroveň.

Inak doske ASUS X99-A nie je moc čo vyčítať. Disponuje veľkým počtom SATA3 či USB 3.0 portov a poteší aj prítomnosť M.2 a SATA Express portu. Pre ladenie zostavy sa hodia TPU, EPU a XMP prepínače. Doska je pripravená aj pre Thunderbolt rozhranie. Pre DDR4 pamäte je možné nastaviť frekvenciu až 4000MHz a nechýba podpora XMP profilov. Celkovo ponúka BIOS bohaté možnosti nastavení.

ASUS X99-A
Plusy
Mínusy

- M.2 slot s rýchlosťou až 32Gb/s

- množstvo SATA3 portov (8)

- Thunderbolt header

- SATA Express

- tlačidla na doske pre MEM_OK, TPU, EPU a    XMP

- OC Socket môže mať svoj význam pri    extrémnom pretaktovaní

- diagnostický POST displej

- BIOS s množstvom nastavení

- tlačidlo BIOS flashback na zadnom panely

- v BIOSe možnosť nastaviť pre RAM frekvenciu  až 4000MHz

- chudobnejšie príslušnstvo




Podobné konštatovanie platí aj pre dosku od MSI. Výkon hodnotiť nemá zmysel, je takmer totožný s malými odchýlkami v jednom či druhom smere. X99S Gaming 7 však za veľmi podobnú cenu ponúka bohatšie príslušenstvo. Zvyšné parametre sú veľmi podobné - počet SATA3, SATA Express, M.2 portov. Doska má na zadnom panely o 2 USB 3.0 porty navyše. U MSI dosky ma zarazil hlavne malý rozsah v nastavení frekvencie RAM. Tento nedostatok snáď výrobca napraví v niektorom z BIOSov. V špecifikáciách sa taktiež nespomína podpora XMP profilov. Táto doska je skôr zameraná na hráčov a niekto možno ocení prítomnosť Direct Audio Power konektora, Gaming Device portov, stabilné 5V napájanie cez USB či množstvo pribaleného softvéru pre hráčov.

MSI X99S Gaming 7
Plusy
Mínusy

- M.2 slot s rýchlosťou až 32Gb/s

- dostatok SATA3 portov (8)

- množstvo USB 3.0 portov (8)

- SATA Express

- tlačidlo OC Genie 4

- bohatšie príslušenstvo

- diagnostický POST displej

- dvojica BIOSov s množstvom nastavení

- tlačidlo reset CMOS na zadnom panely

- kvalitný softvér zameraný na hráčov

- BIOS ponúka pre RAM maximálnu frekvenciu  iba 2666MHz

- oproti ASUS X99-A absencia Thunderbolt  rozhrania


Určiť víťaza bolo dnes nesmierne ťažké. Cenovo sú si dosky veľmi podobné a obe ponúkajú aj podobné funkcie. Drobnou vadou na kráse u MSI dosky je len slabá podpora DDR4 pamätí. Po odmyslení tohto nedostatku tak výber základnej dosky záleží na vašich sympatiach.








Testovaciu vzorku procesora Intel Core i7-5960X, DDR4 operačných pamätí Crucial Micron a základnej dosky X99-A poskytla spoločnosť ASUS.




Testovaciu vzorku základnej dosky MSI X99S Gaming 7 poskytla spoločnosť MSI.


Pridať nový komentár
TOPlist
