Gigabyte Z170X-Gaming G1 – to najlepšie pre hráčov?


Žiadne kompromisy. Žiadne šetrenie. Takúto základnú dosku sme tu ešte nemali. Cena ďaleko cez 500€ za ktorú by sa dal kúpiť bežný notebook. Cena je extrémna, výbava tiež, bude to však stačiť a oplatí sa dosku kúpiť? Za cenu cez 500€ musí byť doska jednoducho bezchybná a akékoľvek zaváhanie, aj to najmenšie, bude okamžite skritizované.

Gigabyte Z170X-Gaming G1 – Balenie, príslušenstvo, špecifikácie


Ak si náhodou zakúpite túto základnú dosku, nielen že bude vaša peňaženka výrazne prázdnejšia, ale dorazí k vám obrovská krabica, či vlastne akýsi kufrík vážiaci bezmála 5kg. S jeho prenosom vám však pomôže praktické ucho na vrchnej strane. Predná strana zobrazuje logo G1 Gaming a dá sa odklopiť nakoľko ju drží jeden suchý zips. Jej odklopením sa odkryje pohľad na samotnú dosku zabalenú v izolovanej krabici. Odklopené veko zobrazuje iba detailné fotky niektorých častí dosky. Špecifikácie a funkcie dosky sú až na zadnej strane.




Balenie nie je obrovské len tak pre nič za nič. Ukrýva totiž veľkú EATX dosku a hromadu príslušenstva, ktoré je precízne uložené pod krabicou s doskou. Časť príslušenstva je dokonca v menšej samostatnej krabičke.



Príslušenstvo je doslova kráľovské. SATA káble či iné bežné záležitosti ani nejdem spomínať, tie sú samozrejmosťou. Výrobca však pribaľuje aj netradičné príslušenstvo ako napríklad až 3 SLI mostíky a jeden CrossFire mostík, 3 protiprachové záslepky na zadný panel, miniSAS kartu do M.2 konektora či SATA Express kábel. Čerešničkou na torte je samostatný modul s dvojicou USB 3.1 portov do 5,25“ pozície. Tento modul nesie 1 USB 3.1 port typu A a jeden USB 3.1 port typu C, pričom druhý menovaný konektor poskytne až 100W a to vďaka tomu, že modul je napájaný samostatnou SATA vetvou zo zdroja. Pre dátové prenosy sa k doske pripája cez pribalený SATA Express kábel. Príslušenstvo je jednoducho rozprávkové a pre celý zoznam si pozrite kompletné príslušenstvo.




Pre uchytenie modulu do internej 5,25" pozície dodáva výrobca aj 4 skrutky.




Kompletné príslušenstvo

  • užívateľský manuál
  • inštalačný sprievodca vo viacerých jazykoch (aj v češtine)
  • DVD s ovládačmi a softvérom
  • DVD s ovládačmi pre Wi-Fi
  • záslepka na zadný panel
  • 1x miniSAS karta do M.2 slotu
  • 3x protiprachové záslepky na porty zadného panela
  • 4x skrutky
  • 6x SATA káble
  • 1x SATA Express kábel
  • 1x 2-Way SLI mostík
  • 1x 3-Way SLI mostík
  • 1x 4-Way SLI mostík
  • 1x 2-Way CrossFire mostík
  • 1x G-konektor pre pripojenie k PC skrini
  • 1x Wi-Fi anténa
  • 1x modul s dvojicou USB 3.1 portov do 5,25“ pozície


Špecifikácie

Gigabyte Z170X-Gaming G1
Formát
EATX (30,5x26,4cm)
Socket
Intel LGA1151
Čipset
Intel Z170
Operačné pamäte
4 DIMM sloty
maximálne 64GB DDR4 v dvojkanálovom zapojení s frekvenciou 3866MHz (OC)
podpora ECC UDIMM
podpora XMP
podpora non-ECC pamätí
Rozširujúce sloty
2x PCIe 3.0 x16 (zepojené v režime x16)
2x PCIe 3.0 x16 (zapojené v režime x8)
3x PCIe 2.0 x1
Úložisko
Intel Z170 čipset
6x SATA3
2x M.2 Socket 3 (32Gbps)
3x SATA Express
2x ASMedia ASM1061 radič
4x SATA3
USB
Intel Z170 čipset + Intel USB 3.1 radič
1x USB 3.1 tyou A na zadnom paneli
1x USB 3.1 typu C na zadnom paneli
Intel Z170 čipset
4x USB 3.0 (2x na zadnom paneli, 4x na doske prostredníctvom interných konektorov)
6x USB 2.0 (3x na zadnom paneli, 4x na doske prostredníctvom interných konektorov)
Intel Z170 čipset + Renesas USB 3.0 hub
7x USB 3.0 (3x na zadnom paneli, 4x na doske prostredníctvom interných konektorov)
LAN
2x Killer E2400 gigabitové sietové čipy
Multi-GPU
4-Way/3-Way/2-Way nvidia SLI a AMD CrossFireX
Audio
Creative Sound Core 3D
2x JRC NJM2114 zosilňovače
1x TI Burr Brown OPA2134 zosilňovače
7.1-kanálové HD audio
Zadný panel
1x PS/2 pre klávesnicu či myš
2x USB 2.0
1x HDMI 2.0
1x USB 3.1 typu A (červený)
1x USB 3.1 typu C
7x USB 3.0
2x RJ-45
5x audio jack
1x optický S/PDIF výstup
2x výstup pre antény
Interné konektory
1x 24pin ATX konektor napájania dosky
1x 8pin ATX 12V konektor napájania procesora
1x konektor napájania PCIe slotov
1x konektor pre podsvietenie zadného panela
2x USB 3.0 konektor
2x USB 2.0 konektor
1x 4-pin konektor pre ventilátory nad CPU chladič
1x 4-pin konektor pre vodnú pumpu
5x 4-pin konektor pre systémové ventilátory
1x TMP modul konektor
1x AAFP
1x konektor pre pripojenie PC skrine
1x diagnostický displej
8x meracie body napätia
1x tlačidlo pre zapnutie dosky
1x tlačidlo pre reset dosky
1x ECO tlačidlo
1x OC tlačidlo
1x tlačidlo pre vymazanie CMOS
1x jumper pre vymazanie CMOS
2x audio gain prepínače
2x prepínače BIOSov
Dodávaný softvér
ovládače
APP Center
Norton Internet Security Solution
Cena
Gigabyte GA-Z170X-Gaming G1 môžete kúpiť v e-shopoch za cenu od (Zdroj: Heureka.sk)
Porovnať ceny >>




Gigabyte Z170X-Gaming G1 – Funkcie dosky


Základná doska doslova hýri funkciami, poďme si niektoré z nich priblížiť. Zatiaľ čo väčšinou výrobcovia siahajú po ASMedia radičoch pre USB 3.1, v Gigabyte sa pre túto dosku rozhodli použiť Intel Alpine Ridge radič, ktorý využíva 4 PCIe 3.0 linky a dosahuje priepustnosť 32Gbps. Ide však trošku o chytáčik, rýchlosť 32Gbps samozrejme nemajú samotné USB 3.1 porty, ale je to maximálna priepustnosť radiča. USB 3.1 porty budú mať stále 10Gbps. Doska má samozrejme aj symetrické USB typu C.

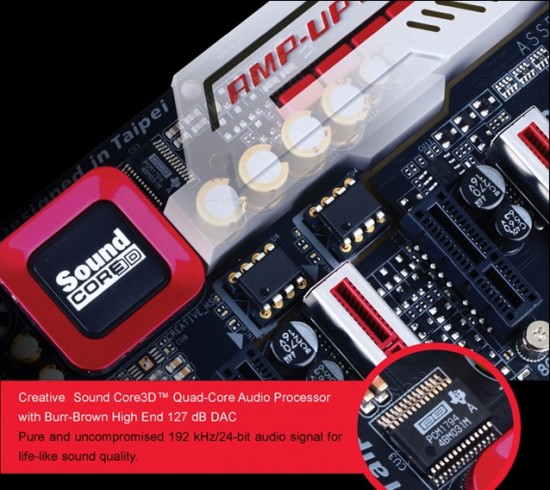

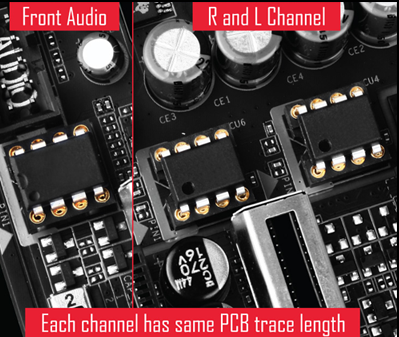

Zvuková výbava je na doske taktiež nadštandardná. Jej srdcom je 4-jadrový Creative Sound Core3D procesor s DAC prevodníkom Burr-Brown PCM1794. Táto dvojica by mala byť základnom veľmi kvalitného zvuku v 192kHz a 24-bitovej hĺbke.


Z vylepšeného audia to však nie je všetko a na doske sú okrem tradičných Nichicon kondenzátorov aj WIMA FKP2 kondenzátory pre ešte čistejší zvuk z kategórie Hi-Fi sústav.


Pre absolútnych extrémistov prichystal Gigabyte možnosť vymeniť si až 3 zosilňovače – 2 pre ľavý a pravý kanál na zadnom paneli a 1 pre predný audio jack. Zosilňovače si samozrejme musíte dokúpiť vlastné.


Ak si spomínate na funkciu USB Audio Power od MSi, bude vám funkcia USB DAC-UP od Gigabyte povedomá. Aj jej cieľom je totiž dodávka čistého, nerušeného napätia pre dvojicu USB 2.0 portov na zadnom paneli. To by malo prispieť ku kvalite zvuku pre vaše externé DAC prevodníky.


Na doske je jeden HDMI konektor, ten je však ako jeden z mála na trhu s doskami štandardu 2.0. Ponúkne tak prenos 4K videa pri 60Hz.


Dvojica gigabitových RJ-45 portov a bezdrôtový Wi-Fi modul na takúto dosku určite patria.


S príchodom dosiek 100-generácie Intel čipsetov sa začali výrobcovia „chvastať“ spevnenými PCIe slotmi. Pevnejšie sloty neuškodia, no túto vlastnosť vnímam viac ako marketingový ťah.


Dvojicu M.2 slotov s rýchlosťou 32Gbps hodnotím iba pozitívne.

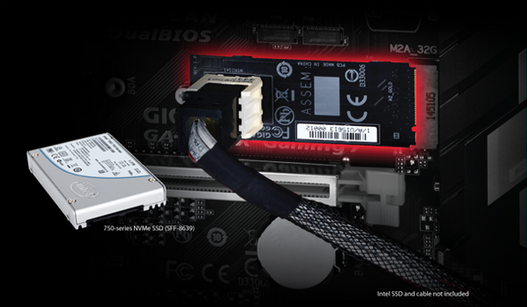

Do M.2 slotu však nemusíte zasunúť rovno priamo SSD ale aj dodávanú miniSAS kartu, ku ktorej môžete pripojiť napríklad Intel SSD série 750 alebo iné SSD do U.2 rozhrania s podporou rozhrania NVMe.


Externý generátor taktu pre lepšie taktovanie cez BCLK je na nových Intel doskách bežnou záležitosťou.

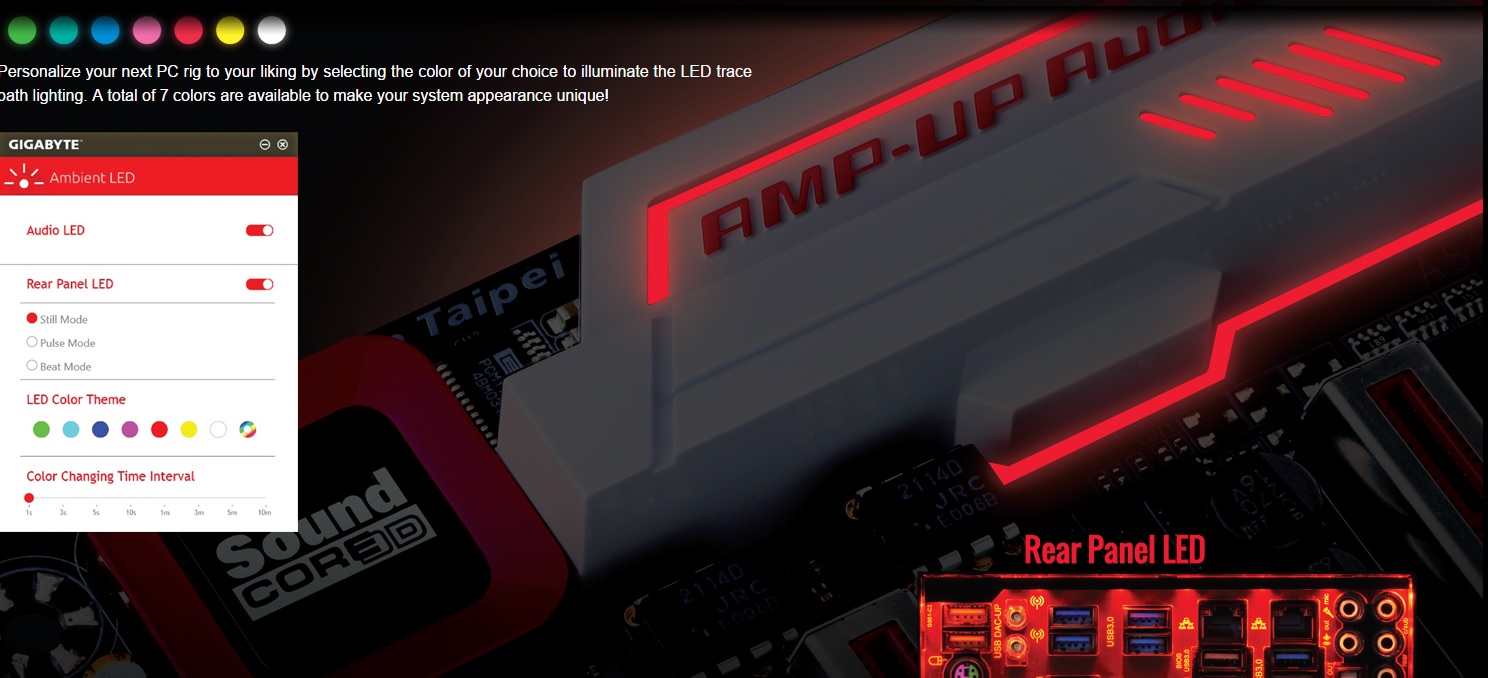

Tak sa mi zdá, že u nových dosiek sa začali viac objavovať rôzne podsvietenia a blikajúce efekty na doskách. G1 nie je výnimkou a podsvietenú môžete mať audio časť, plastové kryty a zadný panel. Podsvietenie je možné softvérovo regulovať či celkom vypnúť.


Extrémne, až 22-fázové napájanie bude dodávať šťavu patici. Jej členmi sú aj najnovšie IR napäťové regulátory.

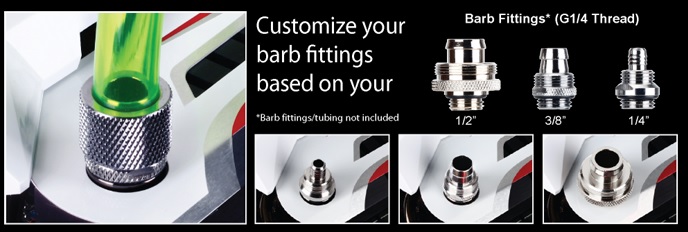

Chladenie napájacej kaskády môžete prenechať vode vďaka dvojicu otvorov s tradičným G1/4 závitom.



Gigabyte Z170X-Gaming G1 – Čipset, bližší pohľad na dosku

Čipset

S novými procesormi uviedol Intel aj nový čipset Z170, ktorý predstavuje nástupcu najvyššieho mainstream čipsetu Z97.


Ako odrazový mostík pre popis nového Z170 čipsetu použijeme obrázok vyššie. Čipset oproti Z97 prináša niekoľko zaujímavých noviniek a možno len samotný čipset by stál za upgrade. Nový PCH (Platform Controller Hub) dostal výrazný upgrade v Flex I/O rozbočovači, alebo HSIO. Ten má až 26 portov oproti 18 u Z97, ktoré môžu byť ľubovoľne priradzované zariadeniam v rozličných kombináciách. PCH je s procesorom spojený 4 linkami nového rozhrania DMI 3.0, ktoré oproti DMI 2.0 u Z97 poskytuje priepustnosť 8GT/s miesto 5GT/s. Výrazne narástol počet PCIe liniek, ktoré sú najnovšieho štandardu 3.0 a je ich 20, oproti 8 PCIe 2.0 u Z97. Z toho tak môžu ťažiť viaceré zariadenia, najmä asi rýchle SSD do M.2 slotu. Čipset podporuje aj viac USB 3.0 konektorov a to konkrétne 10. U Z97 to bolo 6. Starších USB 2.0 portov nakŕmi čipset 14. SATA3 portov zostalo 6, nový je však sieťový radič od Intelu I219-V, ktorý zrejme budú výrobcovia základných dosiek často využívať.


Detaily dosky

Doska je väčšieho EATX rozmeru (30,5x26,4cm) a tak si pri jej prípadnej kúpe premyslite, či sa vám vôbec vmestí do skrinky. Počet vrstiev PCB je 8 a doska je veľmi pevná, ale aj veľmi ťažká. Revízia PCB v našom teste bola 1.0. Zadná strana nie je tak čistá ako zvykne a obsahuje veľké množstvo skrutiek a dokonca sa tu nachádza jedna PCIe ASMedia delička.



Blízke okolie patice LGA 1151 je relatívne čisté a extrémni overclockeri budú mať izoláciu pred tekutým dusíkom jednoduchšiu. Iba zo severnej strany sú bližšie kondenzátory. Napájanie procesora obstaráva až 22 fáz (18 pre CPU, 4 pre iGPU). O riadenie napájania sa postará až dvojica napäťových regulátorov International Rectifier IR35201. Chladenie napájacej kaskády zabezpečujú 2 hliníkové bloky, ktoré sú navzájom prepojené jednou heatpipe. Tá pokračuje aj do tretieho pasívu, ktorý však nechladí MOSFETy, ale PLX mostík. Heatpipe končí v pasíve nad PCH. Pasívy majú 2 otvory zavreté plastovou krytkou, ktorá sa dá odskrutkovať a pasívy tak môžu byť zapojené do vodného okruhu.



Niektoré robustné chladiče, ktorých heatpipes sa rozprestierajú príliš do šírky môžu mať teoreticky problém vmestiť sa. Nízky „južný“ pasív by kolidovať nemal.



Veľkú plochu PCB využil výrobca dobre aj na ventilátory a pre tie je k dispozícii až 7 štvorpinových konektorov. Ich regulácia je možná aj v BIOSe.



12V, 8pinový ATX konektor pre procesor je na štandardnom mieste. Niekto by možno mohol namietať, že na takejto doske by sa hodil aj dodatočný 4pinový ATX konektor pre procesor, ja si to však nemyslím. Samotný 8-pinový konektor dokáže dodať 288W čo je ďaleko viac ako by využil aj ten najnenažranejší pretaktovaný Intel Core procesor súčasnosti. Spoločnosť mu robí 4pinový konektor pre systémový ventilátor a malý 4-pinový konektor pre LED podsvietenie zadného panela. Záslepka na zadný panel obsahuje káblik, ktorým sa táto záslepka pripojí ku konektoru na doske.


Konektory pre vzduchové chladenie procesora sú dobre dostupné.

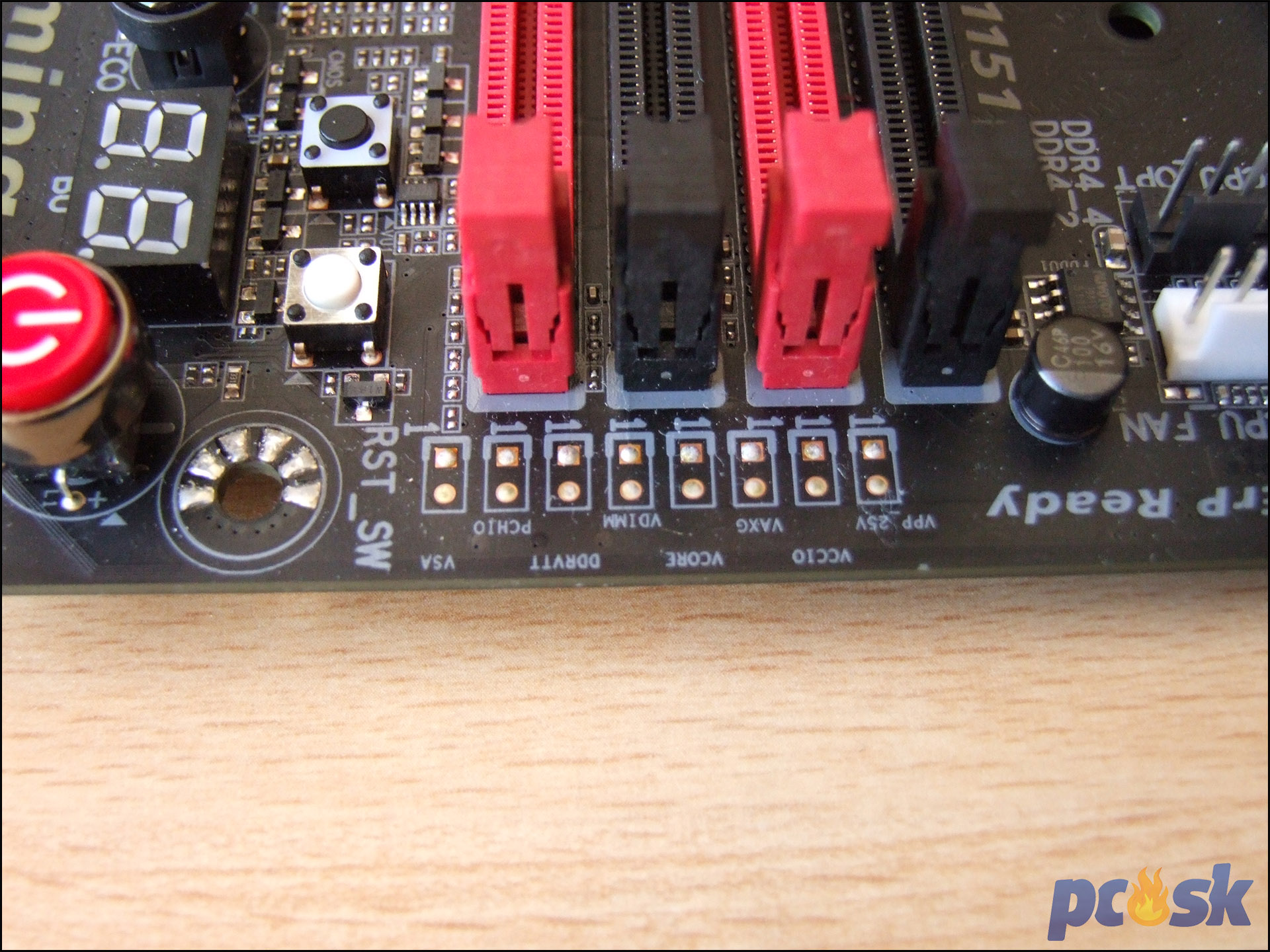

Za DIMM slotmi pre operačné pamäte sídli 8 bodov pre presné meranie napätia. Na takúto dosku určite patria aj keď nie je určená len overclockerom.

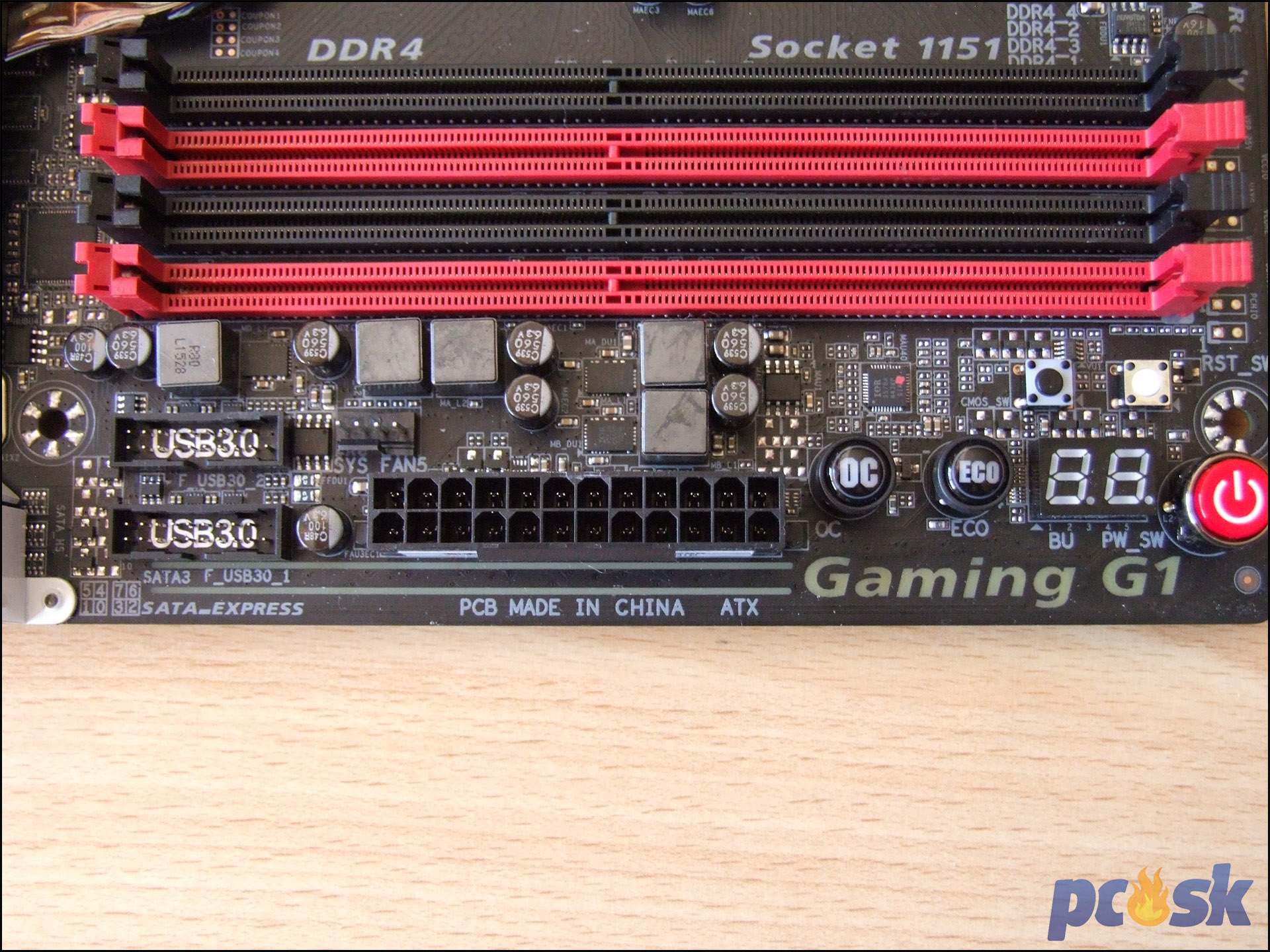

DIMM sloty sú tradične 4 a pojmu najviac 64GB DDR4 pamätí s frekvenciou až 3866MHz pri pretaktovaní. Gigabyte dosky na rozdiel od konkurencie zvyknú podporovať aj ECC UDIMM moduly typické pre servery a tak je tomu aj v tomto prípade. Bežného užívateľa však bude zaujímať podpora XMP 2.0 profilov a možnosť dual-channel zapojenia, ktorá je jasne zvýraznená farebne. Aretačné poistky sú iba z jednej strany. Oblasť pri DIMM slotoch je na prasknutie. Nie, PCB tam nie je slabé, no tlačí sa na ňom množstvo konektorov, tlačidiel, čipov... Zoberme to pekne sprava. Červené tlačidlo nie je žiadny detonátor, ale slúži pre vypnutie/zapnutie dosky. Vedľa neho je užitočný displej zobrazujúci stavové kódy a vľavo od neho je ECO tlačidlo, ktorým sa aktivujú úsporné funkcie a zníži sa spotreba. OC tlačidlo zas automaticky pretaktuje zostavu podľa profilov v BIOSe. Logicky môže byť naraz aktívne buď iba ECO alebo OC tlačidlo a svoju činnosť signalizujú rozsvietením (ECO svieti po stlačení na zeleno, OC na červeno).  Nad OC tlačidlom je napäťový regulátor IR3570A pre napájanie DIMM slotov. Okrem OC a ECO tlačidiel sú tu aj menšie tlačidlá. Biele tlačidlo slúži pre okamžitý reštart zostavy, čierne pre vymazanie CMOS. Ďalej tu nachádzame 24-pinový ATX konektor a po jeho ľavej strane sú 2 interné USB 3.0 konektory. Tie však neovláda len čipset, ale pomáha mu aj Renesas Hub D720210.



SATA3 portov má doska 10. 6 z nich riadi Intel Z170 čipset a je tak možné kombinovať ich do RAID polí. Zvyšné 4 riadi dvojica ASMedia ASM1061 radičov a podporujú iba AHCI režim. Ide konkrétne o 2 SATA3 porty celkom vľavo a o 2 SATA3 porty vpravo hore (vedľa nevyužitého SATA Express). Využiť však môžete až 3 SATA Express sloty. SATA porty sú tiež trochu zakryté kovovým krytom, ktorý sa dá odmontovaním 4 skrutiek odstrániť.



Pomerne veľký pasív čipsetu toho ukrýva dosť. Okrem samotného Intel Z170 čipsetu sú tu aj dva ASMedia ASM1061 radiče pre SATA porty a až 3 iTE čipy. iTE 8628E (vľavo) má na starosti monitoring napätia, teplôt a otáčok ventilátorov. Malý iTE IT8792E čip riadi reguláciu ventilátorov cez všetkých 7 konektorov a pretaktovanie. iTE IT8951E má na starosti nahrávanie BIOSu z USB kľúča.




Oblasť pod čipsetom patri dvojici konektorov pre systémové ventilátory, konektoru pre pripojenie k počítačovej skrini a dvojici prepínačov. Jeden z nich je SB_SWITCH, ktorým sa aktivuje resp. deaktivuje funkcia dual BIOS. Po aktivácii tejto funkcie je možné vybrať na výber druhým prepínačom či sa má bootovať z hlavného BIOSu, alebo zo záložného. Áno, doska má dva BIOSy a vidieť ich môžete nad batériou. Vpravo od nej je nenápadný jumper pre vymazanie CMOS.


Dvojica interných USB 2.0 konektorov nenadchne, rovnako ako TPM konektor. Zaujímavý je ATX4P konektor, ktorým sa privádza do PCIe slotov viac energie ak je potreba. Vľavo od neho sú 2 prepínače – CAP_SW_R a CAP_SW_F. Jeden slúži pre zosilnenie signálu pre audio výstupy na zadný panel a druhý pre ten istý účel, ale pre predný panel. Prepínať môžete medzi režimom 2,5x a 6x. Gigabyte odporúča, aby boli oba prepínače v rovnakej polohe. Nad prepínačmi je malý 2-pinový konektor bez akéhokoľvek označenia a ani manuál ho nespomína. Vľavo od prepínačov je vymeniteľný OP-AMP Ti Burr Brown OPA2134 pre audio na predný panel. Vedľa neho je AAFP konektor pre vyvedenie audia na predný panel.

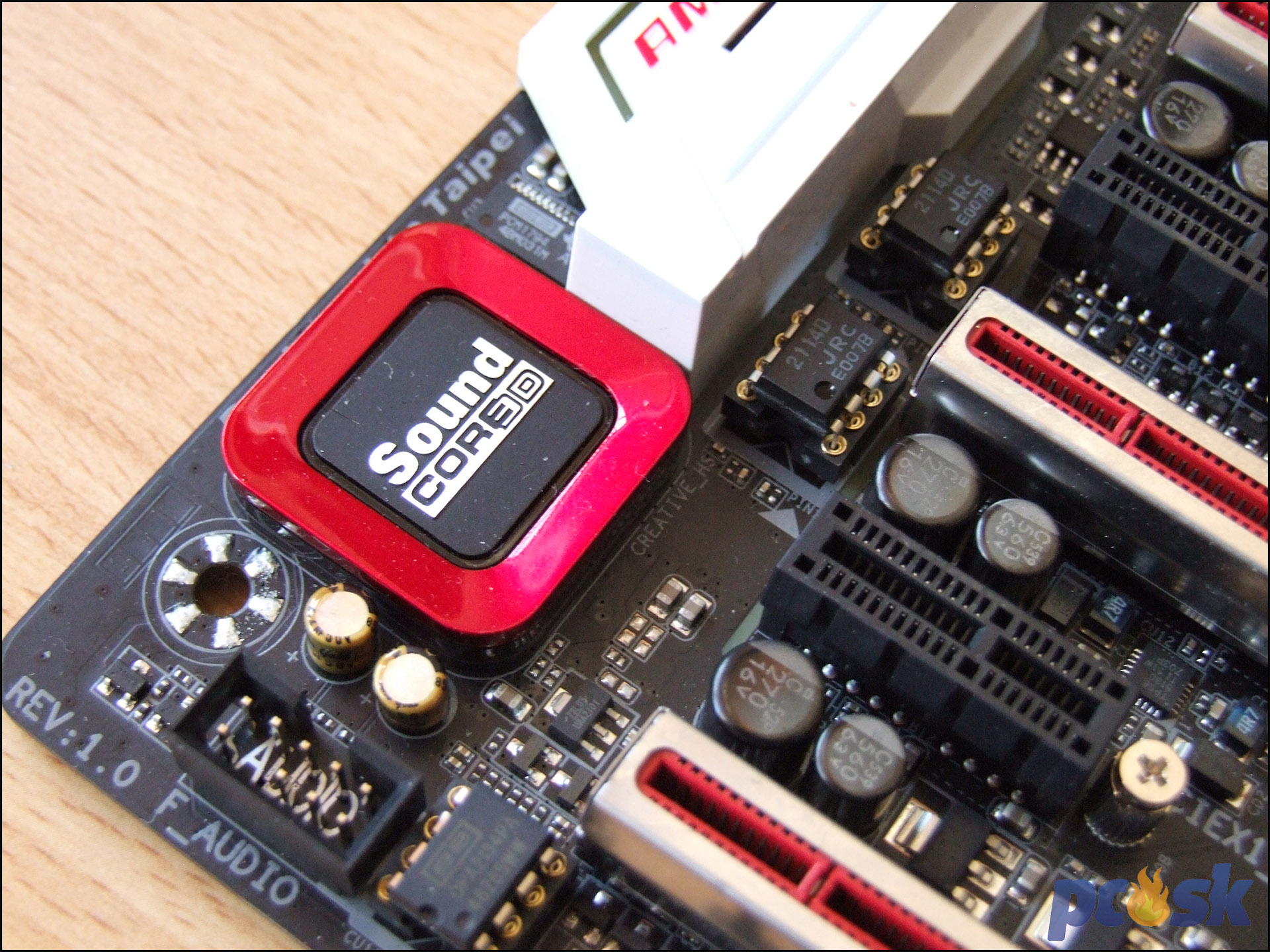

Audio časť je na samostatne izolovanej časti PCB, ktorá je samozrejme podsvietená. Pod EMI krytom sa ukrýva Creative Sound Core 3D čip. EMI štít však nechráni iba Creative čip, ale aj Cirrus 8416CN čip, ktorý dekóduje audio signál z integrovaného grafického jadra Intel.



Odstránením plastového krytu sa odkryje aj zvyšok audio výbavy. Vidieť môžeme DAC Burr Brown PCM1794 so SNR 127dBA, Nichicon japonské kondenzátory a WIMA FKPa kondenzátory. Neprehliadnuteľnými sú 2 vymeniteľné zosilňovače na zadný panel JRC NJM2114.



Prichádzame k tomu hlavnému pre hráčov. PCIe sloty. Poskytne doska za 500€ klasické rozdelenie liniek, alebo máme očakávať niečo viac? Gigabyte sa hecol a pripravil pre nás 2 PCIe 3.0 sloty so zapojením x16 (aj keď sú obsadené oba naraz) a 2 PCIe 3.0 sloty s 8 linkami. PCIEX8_1 slot zdieľa linky s prvým PCIEX16_1 a ak ho obsadíte bude mať PCIEX16_1 8 liniek. To isté platí pre PCIEX8_2 slot a PCIEX16_2 slot. Jednoducho povedané – ak obsadíte všetky 4 PCIe x16 sloty, rozdelenie bude x8/x8/x8/x8. Rozostupy medzi PCIe x16 slotmi sú rovnaké, primárne však obsadzujte 1. a 3. slot, ktoré poskytnú 16 liniek. Toto štedré rozdelenie PCIe liniek zabezpečuje PLX mostík PEX8747, ASMedia PCIe mostík ASM1184e a množstvo PCIe deličiek ASMedia ASM1480. Krátke PCIe 3.0 x1 sloty sú 3.

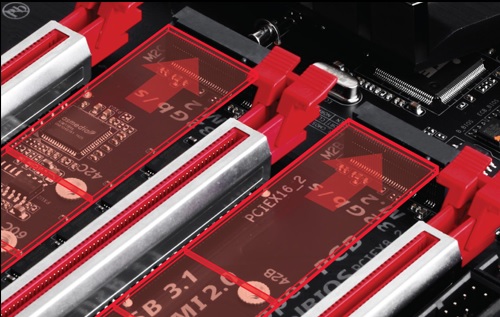

M.2 sloty sú 2 a oba poskytnú rýchlosť 32Gbps vďaka 4 PCIe linkám. Nechýba podpora NVMe rozhrania, SATA a PCIe štandardu a SSD môžu mať dĺžku 42mm, 60mm alebo 80mm. Využiť môžete aj pribalenú kartu do M.2, vďaka ktorej k doske pripojíte aj SSD do U.2 rozhrania.


Externý generátor taktu sa ukryl pod heatpipe a EMI štít.


Čipset Intel Z170 natívne nepodporuje HDMI 2.0 iba HDMI 1.4, no táto základná doska má aj HDMI 2.0. Vďačí tomu čipu MegaChips MCDP2800, ktorý prevedie DisplayPort signál na HDMI 2.0 a k dispozícii je tak 4K rozlíšenie pri 60Hz.


Dvojica sieťových čipov Killer E2400 a na spodnom okraji fotky Thunderbolt 3 radič Intel Alpine Ridge (označenie DSL6540).


Zadný panel je napraskaný poriadne. Prvé 2 žlté porty sú USB 2.0 a podporujú USB DAC-UP. Pod nimi je PS/2 konektor pre myš či klávesnicu. Nasleduje Wi-Fi/BT modul s podporou Wi-Fi 802.1a/b/g/n/ac a s komunikáciou v 2,4GHz alebo 5GHz pásme. Modul podporuje aj Bluetooth 4.1 a poskytne závity pre 2 antény (súčasťou balenia). Ďalej tu máme prvé 2 modré USB 3.0 porty vyvedené z čipsetu, pod ktorými je HDMI 2.0 s podporu 4K/60Hz. Nasledujú ďalšie 2 USB 3.0 porty z čipsetu a USB 3.1 typu C (10Gbps) z Alpine Ridge radiča. Prichádza na radu prvý gigabitový RJ-45 port, ktorý riadi sieťový radiť Qualcomm E2400. Biely USB 3.0 port ovláda Renesas Hub a podporuje funkciu Q-Flash Plus, s ktorou je možné nahrať nový BIOS z USB kľúča a to bez prítomnosti RAM či CPU. Červený USB 3.1 porty typu A (10Gbps) patrí radiču Intel Alpine Ridge. Na zadnom paneli je aj druhý gigabitový RJ-45 port, ktorý riadi druhý Qualcomm Killer E2400 radič. Pod ním je dvojica USB 3.0 portov z Renesas hubu. Nakoniec je tu audio panel s 5 pozlátenými audio jackmi a optickým S/PDIF výstupom. Výbava kráľovská, ocenil by som však prítomnosť tlačidla pre vymazanie CMOS, ktore je v uzavretej skrini ľahšie dostupné ako tlačidlo na doske.



Gigabyte Z170X-Gaming G1 – BIOS


Verzia BIOSu v našom teste bola F4n. Medzitým vyšla nová verzia F4p. Počas testovania som nezaznamenal žiadne problémy, nestabilitu BIOSu či nekompatibilitu s našimi komponentmi.




Stlačaním klávesy Delete sa dostaneme do BIOSu. Hneď na úvod nás privíta takéto jednoduché prostredie. BIOS na tejto doske má však až 3 režimy. V tomto najjednoduchšom veľa vody nenamútite.



Klávesom F2 alebo myškou je možné sa prepnúť do druhého režimu. Ten už síce nie je tak pestrofarebný, ale zato obsahuje všetky podstatné funkcie a dobre sa ovláda.

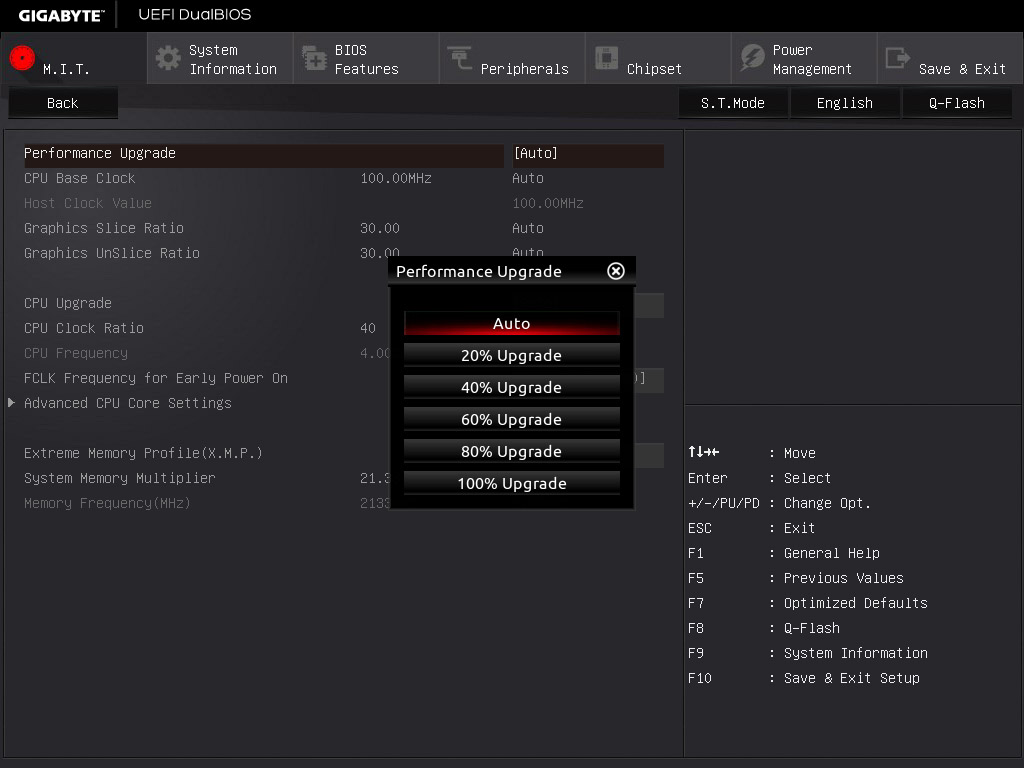

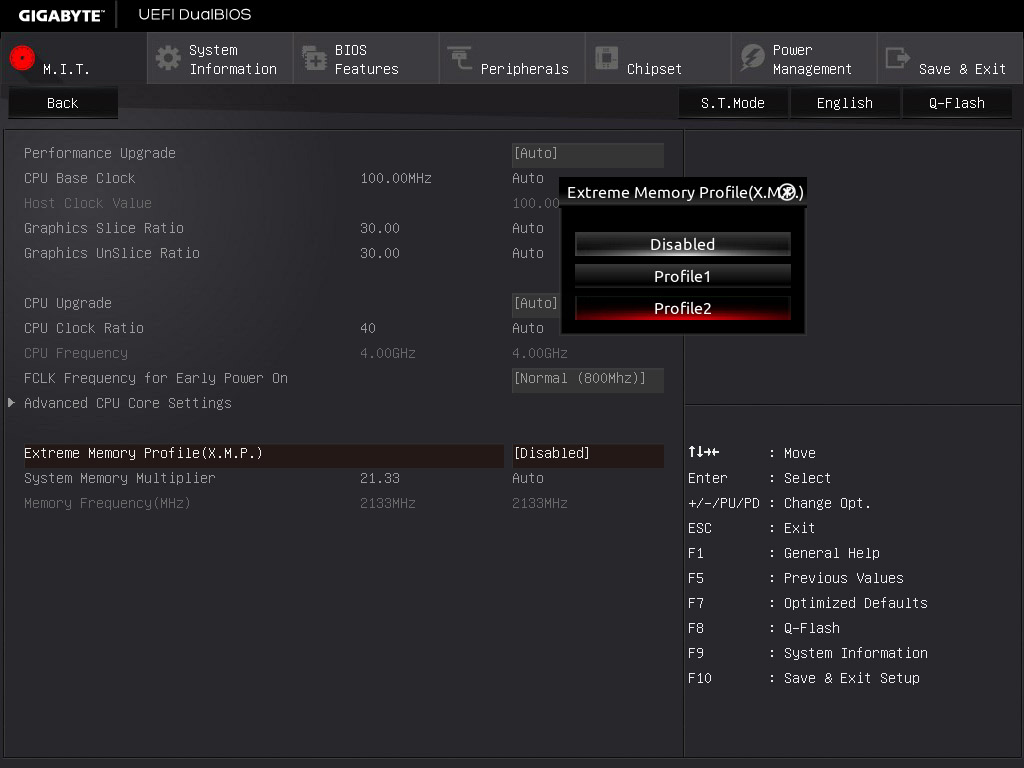

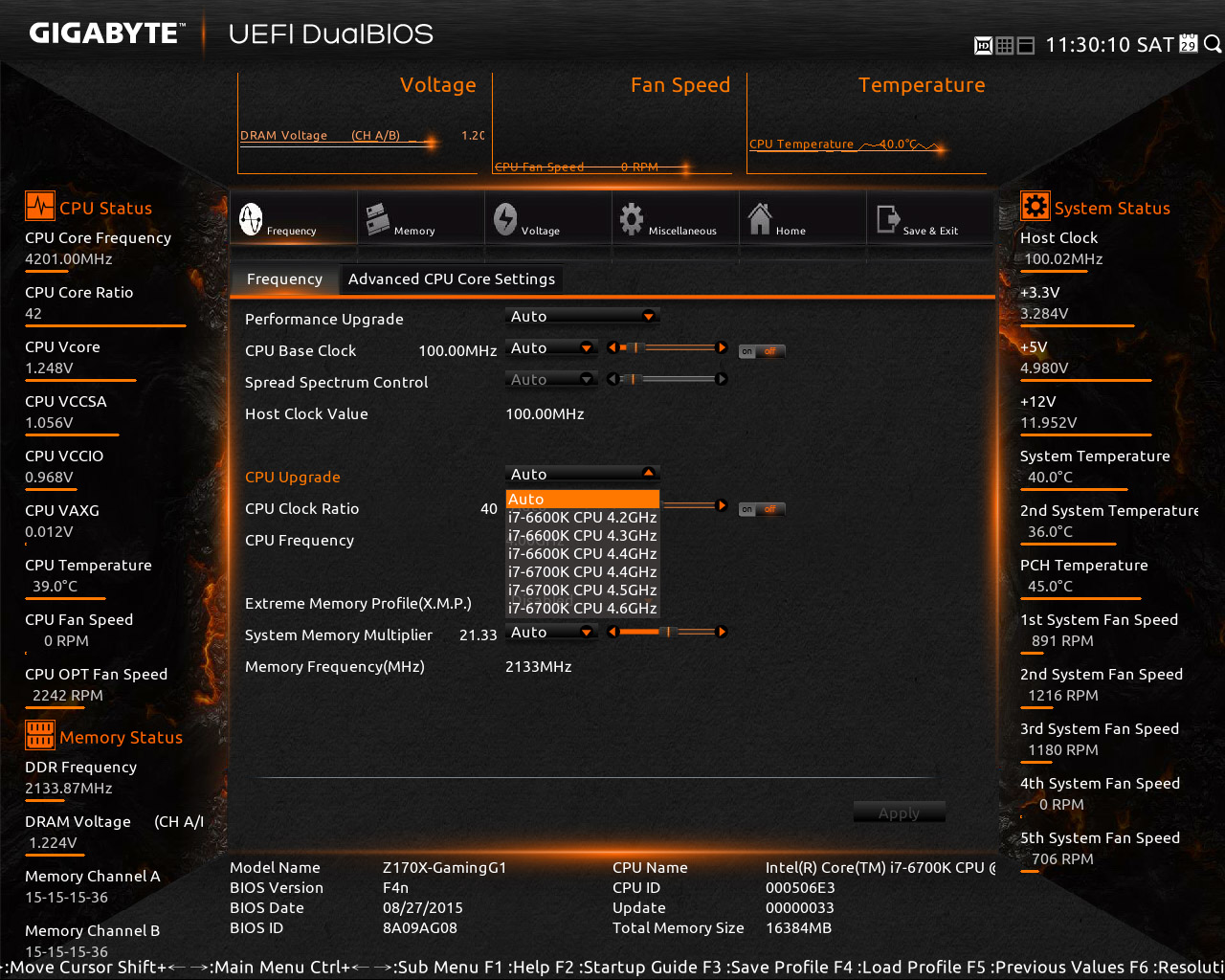

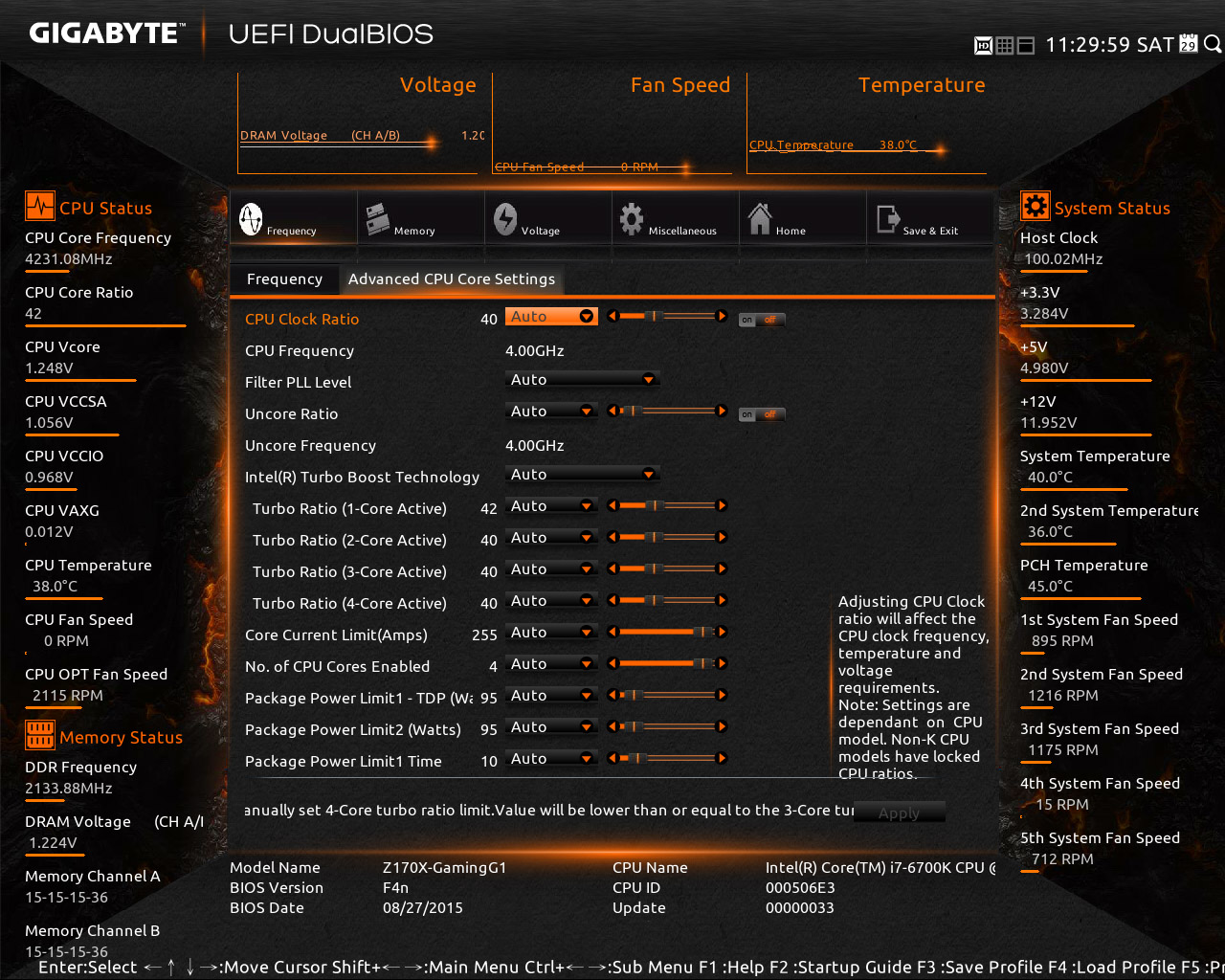

Pretaktovať procesor je možné cez prednastavené profily. Rovnako je možné ľahko nahrať XMP profily pre RAM.

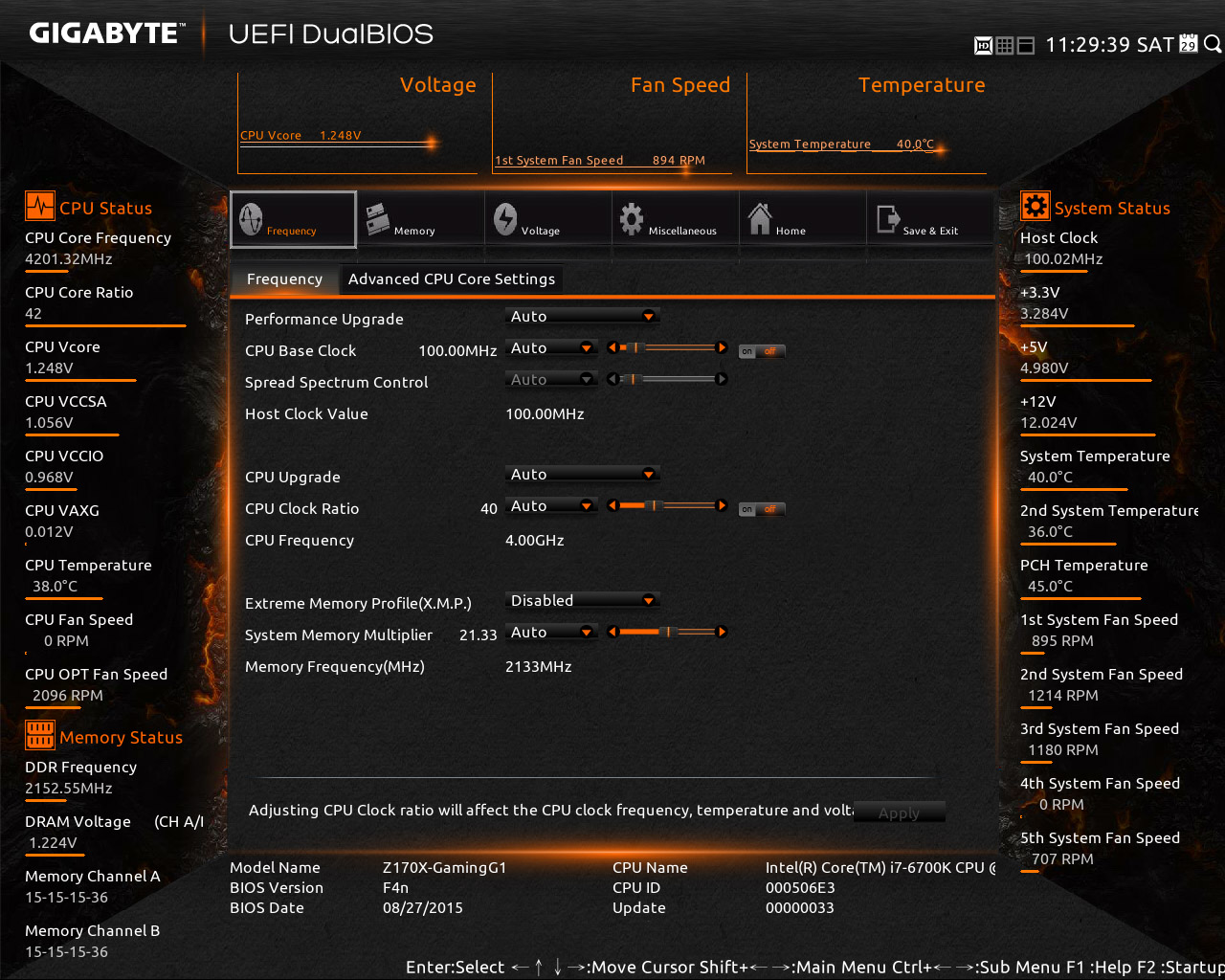

Ďalším stlačením klávesy F2 sa dostaneme do poslednéo HD režimu BIOSu. Ten je dizajnovo najatraktívnejší, občas sa mu však zle vykreslujú niektoré položky. Pretaktovať procesor môžete hravo aj tu.

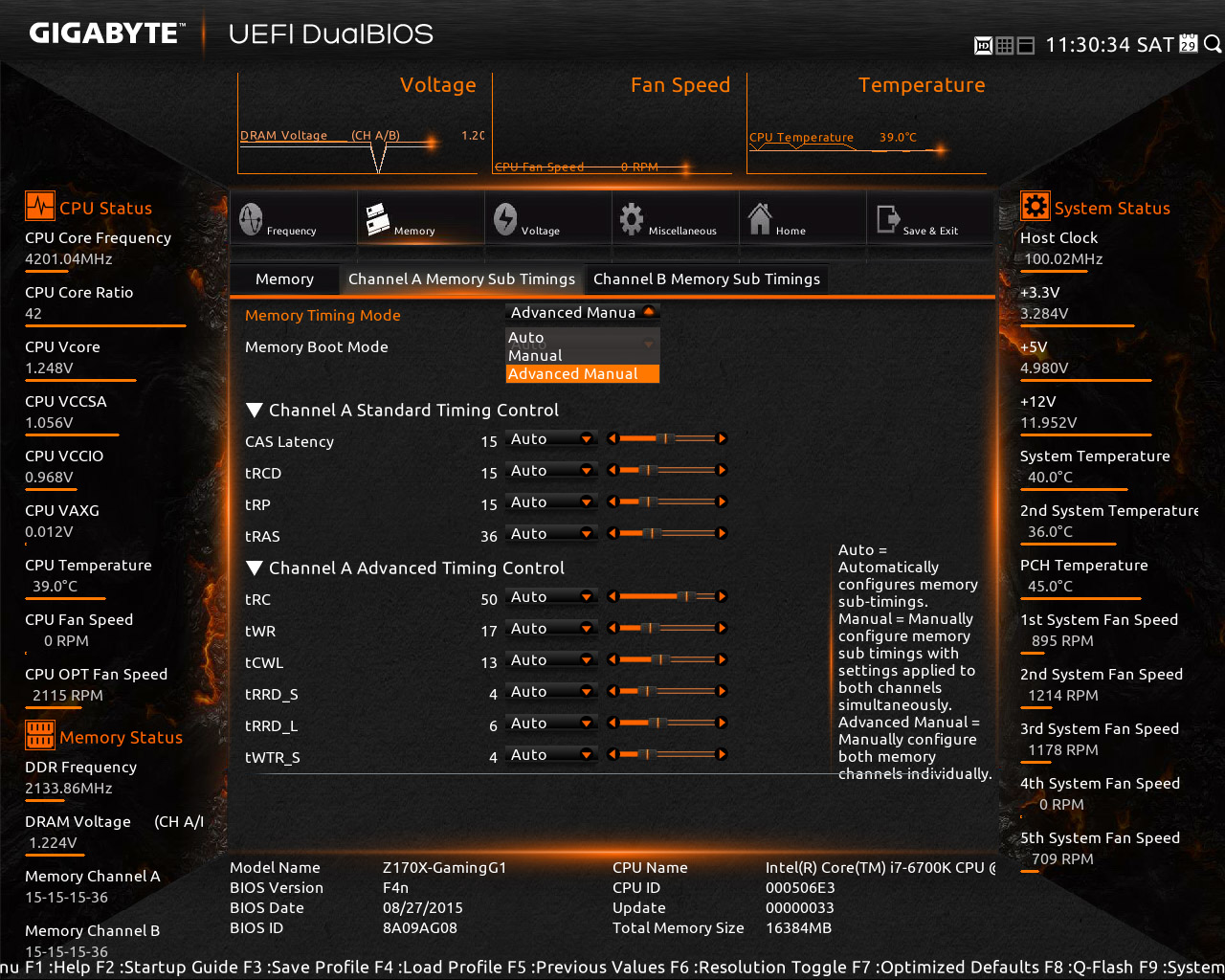

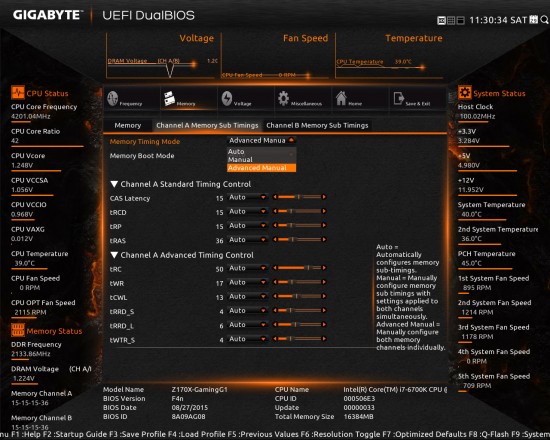

Ak sa chcete hrať s časovaním pamätí musíte prepnúť režim na Manual alebo Advanced Manual.

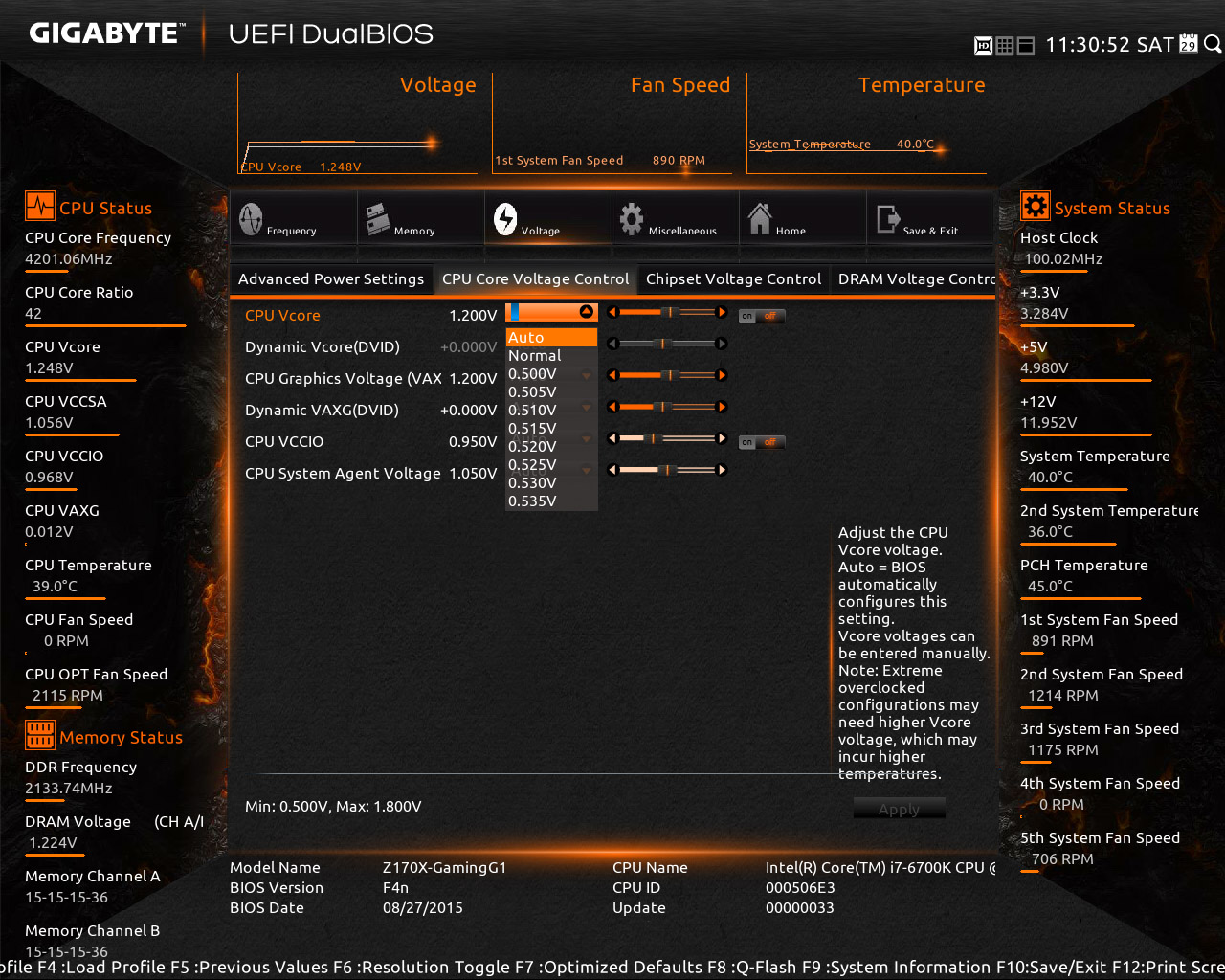

Zmenu napätí všetkým podstatným častiam vykonáte v položke Voltage.

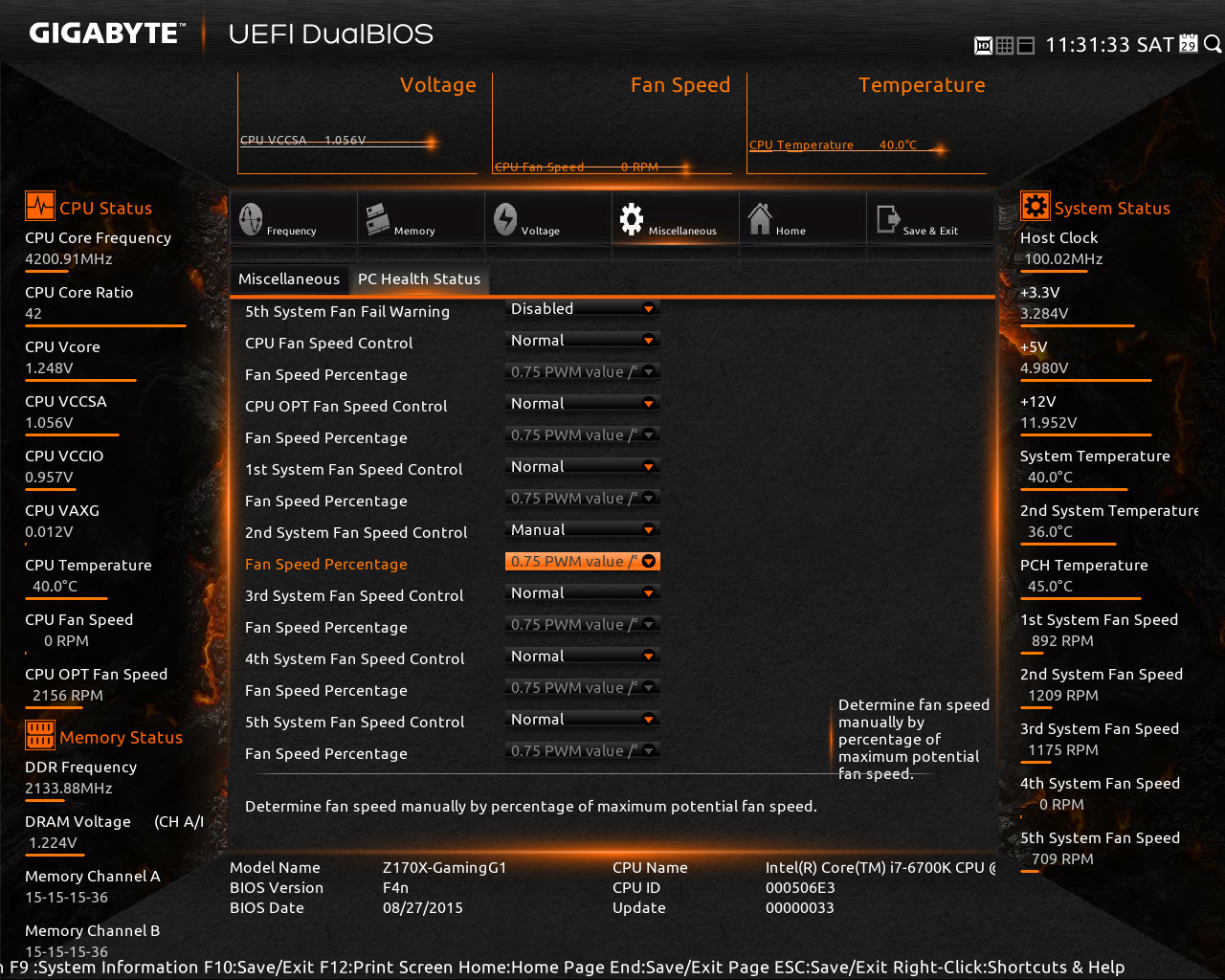

Regulácia ventilátorov je vec, ktorá u Gigabyte BIOSov už nejakú dobu zaostáva. Chýba totiž regulácia pomocou kriviek.

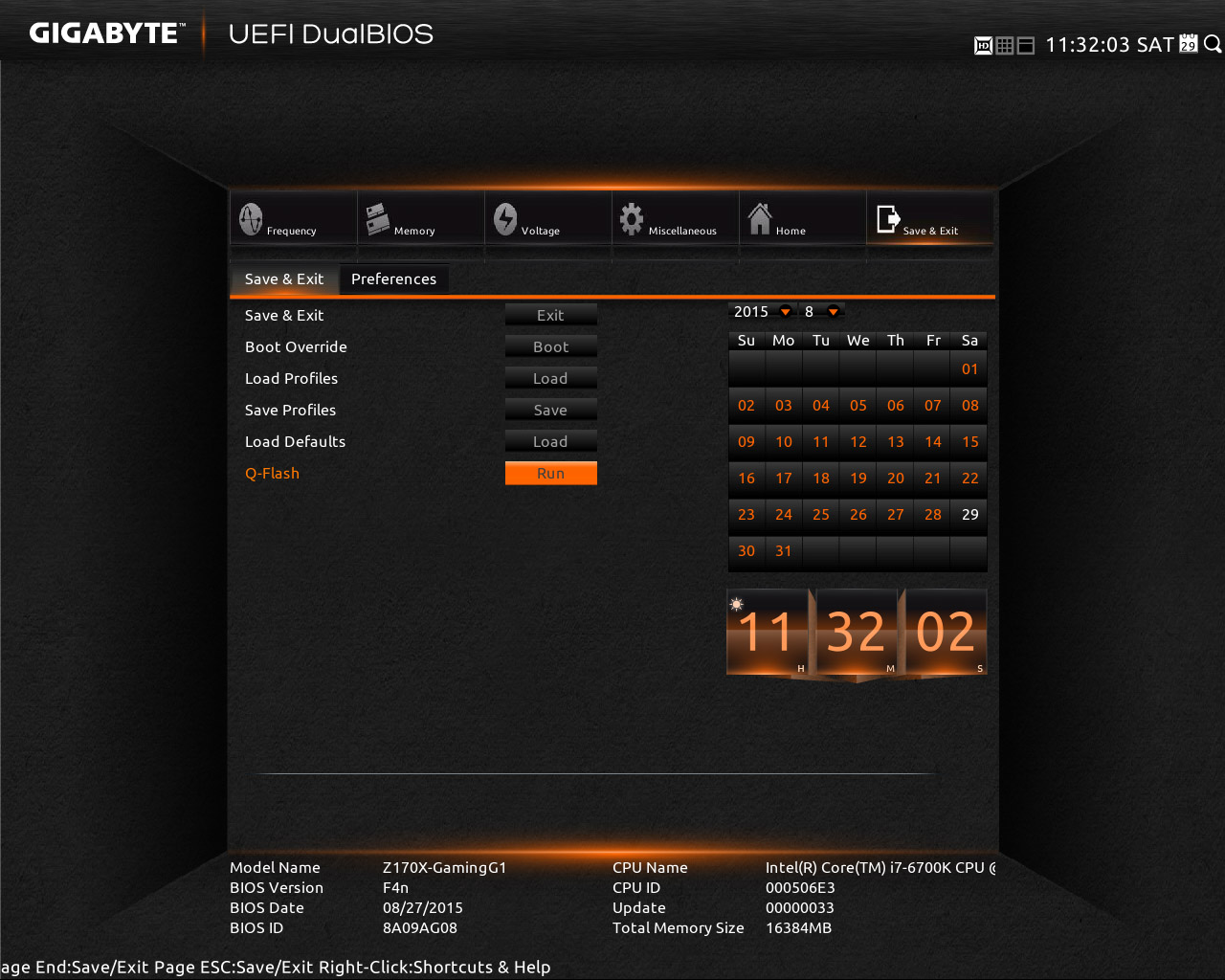

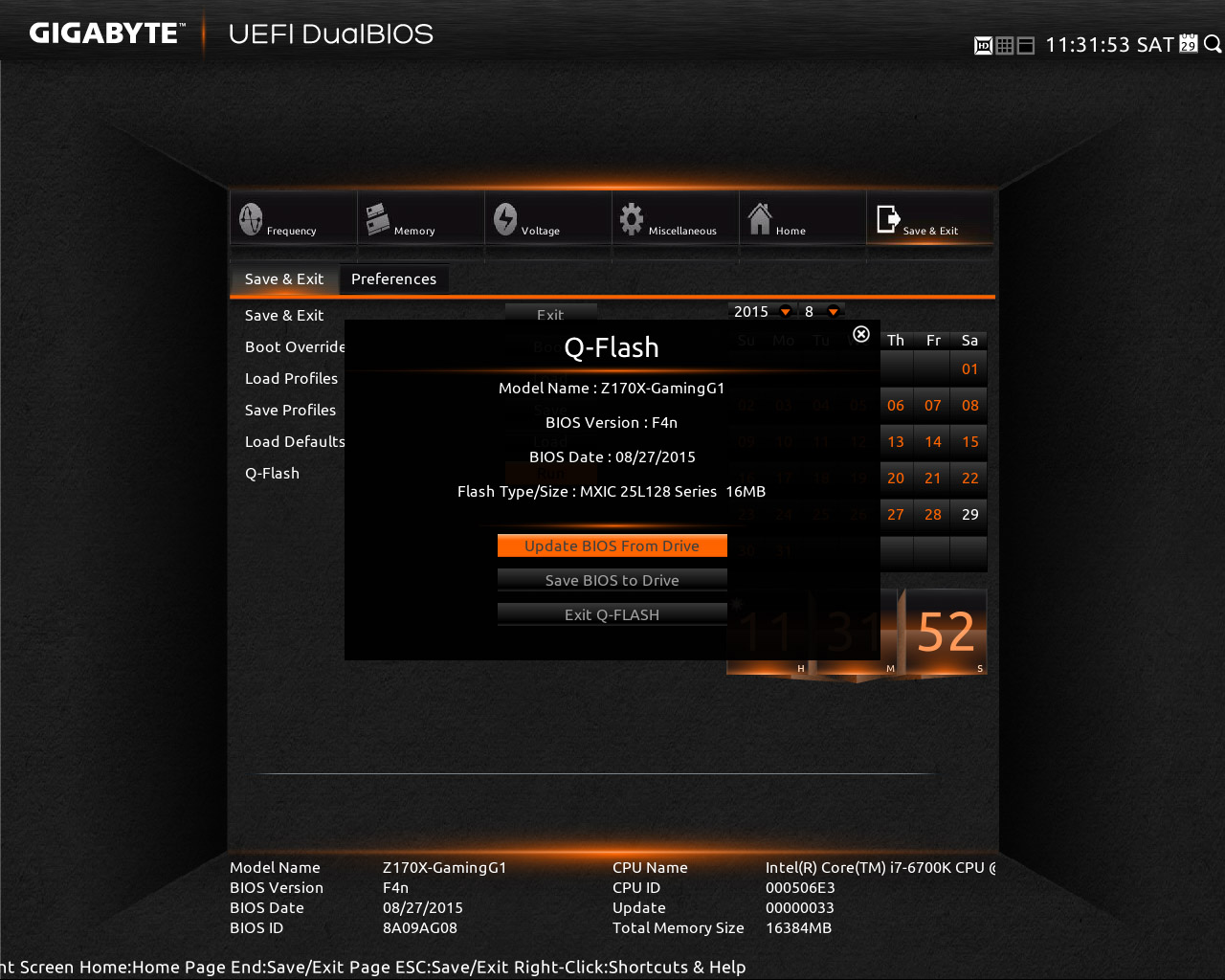

Aktualizovať BIOS je možné iba z USB kľúča cez nástroj Q-Flash.




Gigabyte Z170X-Gaming G1 – Testovacia zostava, metodika, výsledky

Testovacia zostava

Testovacia zostava  je zložená z procesora Intel Core i7-6700K (Skylake), ktorý má aj odomknutý násobič. Procesoru sekunduje 16GB DDR4 RAM pamätí od Crosair s označením CMK16GX4M4A2800C16. Ako grafickú kartu využívame integrované riešenie od Intelu v podobe Intel HD 530. Rýchlym úložiskom je SSD ADATA Premier SP910SS s kapacitou 256GB. Chladenie procesora zabezpečuje Brocken ECO od Alpenföhn. Celú zostavu poháňa zdroj Antec VP550F s účinnosťou 80 Gold.
procesor
Intel Core i7-6700K@4GHz
RAM
4 x 4GB DDR4 Crosair Vengeance LPX
SSD
ADATA Premier SP910SS 256GB
grafiká karta
integrovaná v procesore
zdrojAntec VP550F
chladič CPU
Alpenföhn Brocken ECO
skrinka
Antec Three Hundred Two
operačný systém
64-bitový Microsoft Windows 8.1 Pro
Základnú dosky testujeme so 4-jadrovým procesorom Intel Core i7-6700K (Skylake) s funkciou HyperThreading. Základný takt procesora je 4GHz, v skutočnosti však na tejto hodnote pracuje málokedy a takt sa pohybuje okolo hodnoty 4,1Ghz. S Turbom je možné dosiahnuť až 4,2GHz. 16GB (4x4GB) pamätí od Crosair zapojených v dual-channel beží na takte 2133MHz s časovaním 15-15-15-36 a dobou obnovenia 2T. Tieto pamäte majú až 2 XMP profily, pričom frekvencia pri prvom je 2800MHz a pri druhom až 3000MHz. Vzhľadom na to, že oficiálna podpora zo strany čipsetu je 2133MHz tak testujem na tejto frekvencii.



Metodika

Každú základnú dosku postupne podrobíme testom v niekoľkých benchmarkoch. Pamäťovú priepustnosť testujeme v programe AIDA64 Extreme vo verzii 5.20.3400. Postupne v tomto programe preveríme čítanie, zápis, kopírovanie a čakaciu dobu pamäte. Procesor otestujeme pomocou benchmarku Cinebench R15 a prevodu videa v x.264 FHD Benchmark vo verzii 1.0.1. Ďalším testom je kompresia v zabudovanom benchmarku v programe WinRAR 5.10. Rýchlosť SATA a USB rozhraní testujeme pomocou programov CrystalDiskMark 3.0.3b (sekvenčná rýchlosť) a HD Tune vo verzii 2.55 kde nás zaujíma priemerná rýchlosť. Pri testoch USB rozhraní používame rýchly USB 3.0 kľúč SanDisk Cruzer Extreme 16GB. Všetky testy prebiehajú na danej testovanej doske s najaktuálnejším BIOSom, ktorý v danej chvíli bol k dispozícii.

Teploty VRM obvodov a PCH meriame digitálnym laserovým teplomerom Voltcraft IR-280. Merania sú vždy 2 ako pre PCH tak aj pre VRM - teplota v pokoji (idle) je odčítaná po 10 minutách po zapnutí zostavy, teplotu v záťaží (load) získame po 10-minútovej prevádzke testu Prime95 64-bit (nastavenie Small FFT). Zaznamenáva sa vždy najvyššia teplota nemeraná na danom segmente. Prievan v skrini robí dvojica systémových ventilátorov (1 x 140mm + 1 x 120mm).


Výsledky

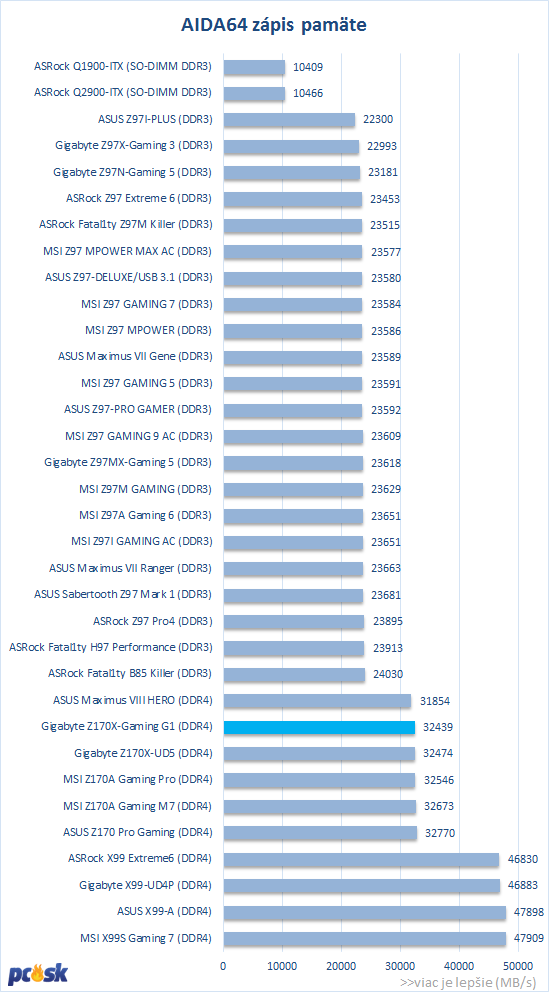

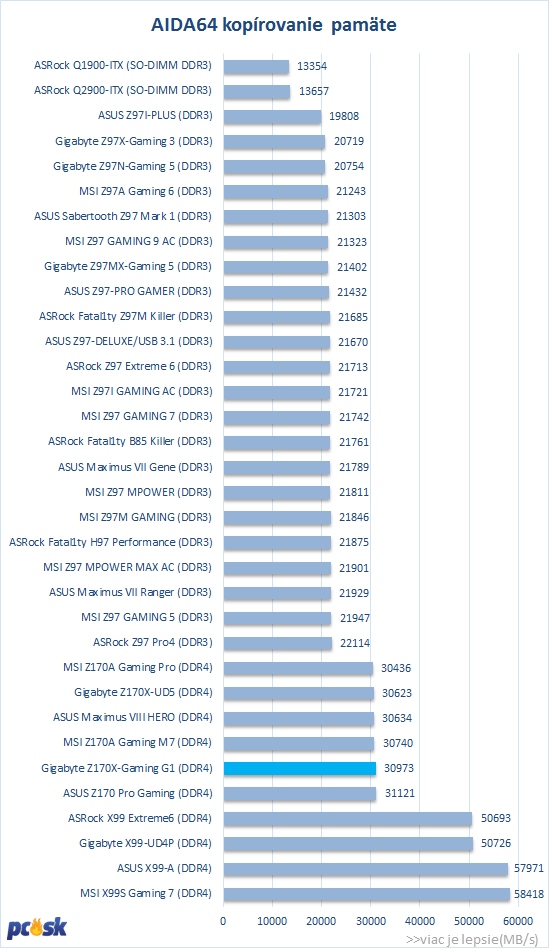

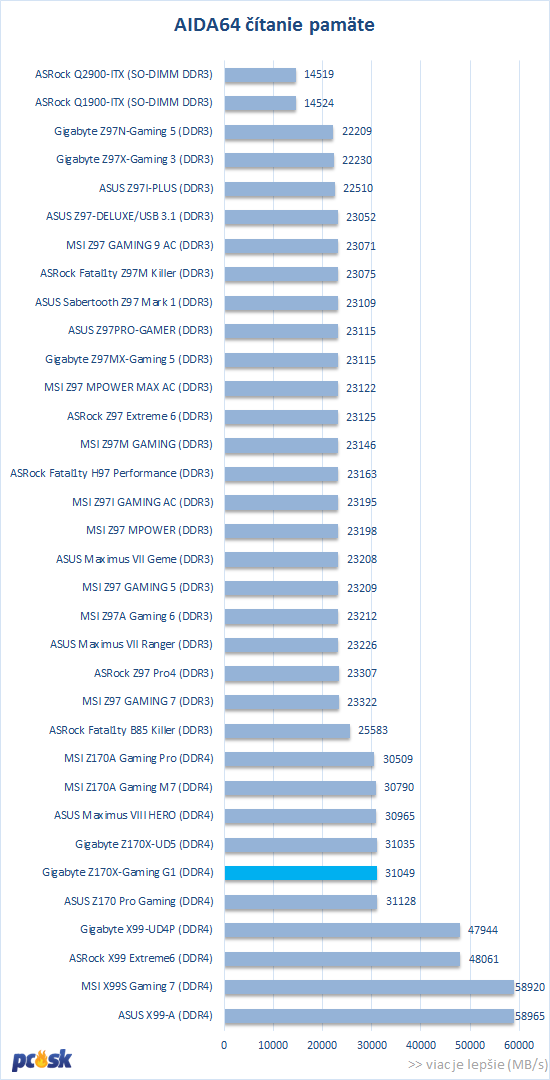

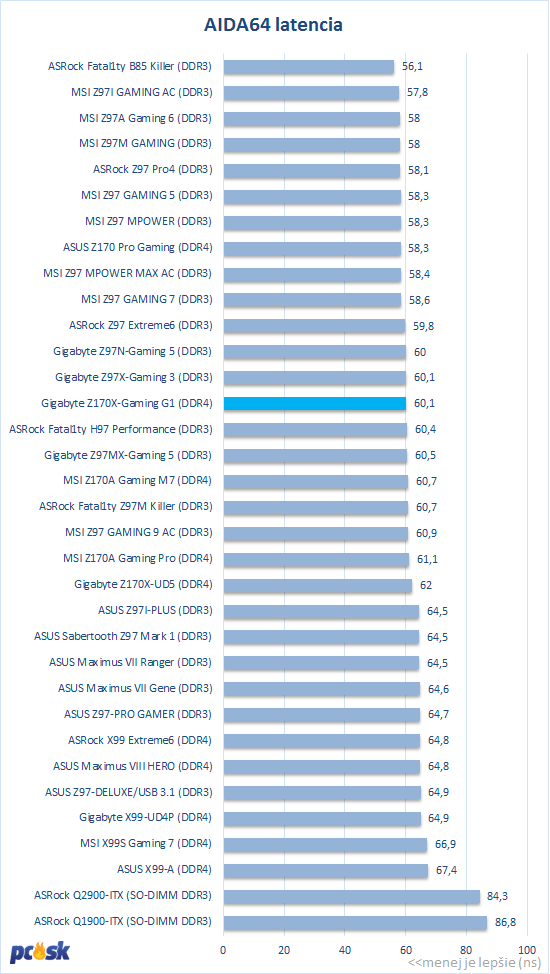

Testy pamätí





Extrémne drahá doska neprináša extrémne výsledky pamätí, to som však ani nečakal.

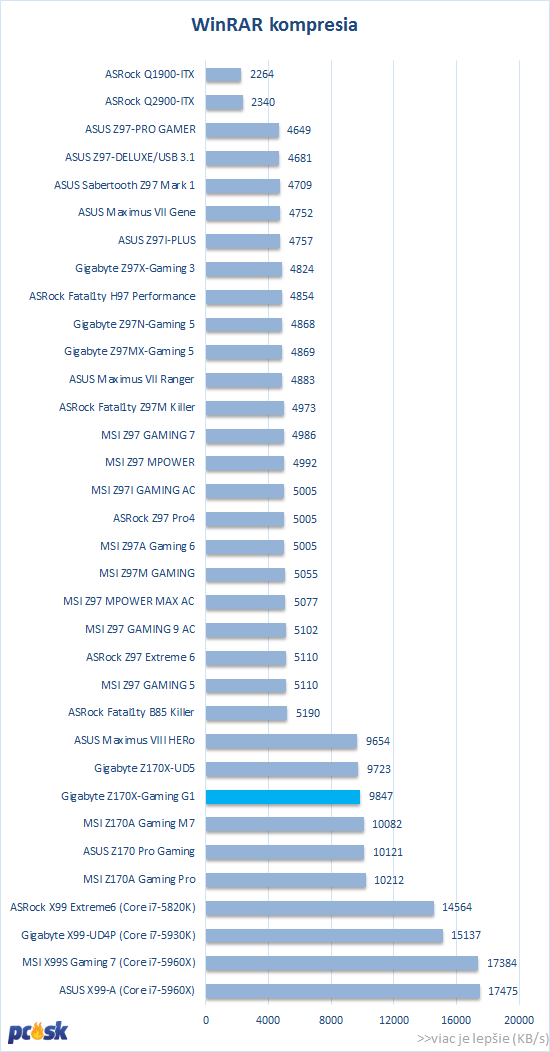

Testy procesora




Rovnako ani procesor nijak nevybočuje výsledkami od lacnejších dosiek. Opäť však normálna vec.

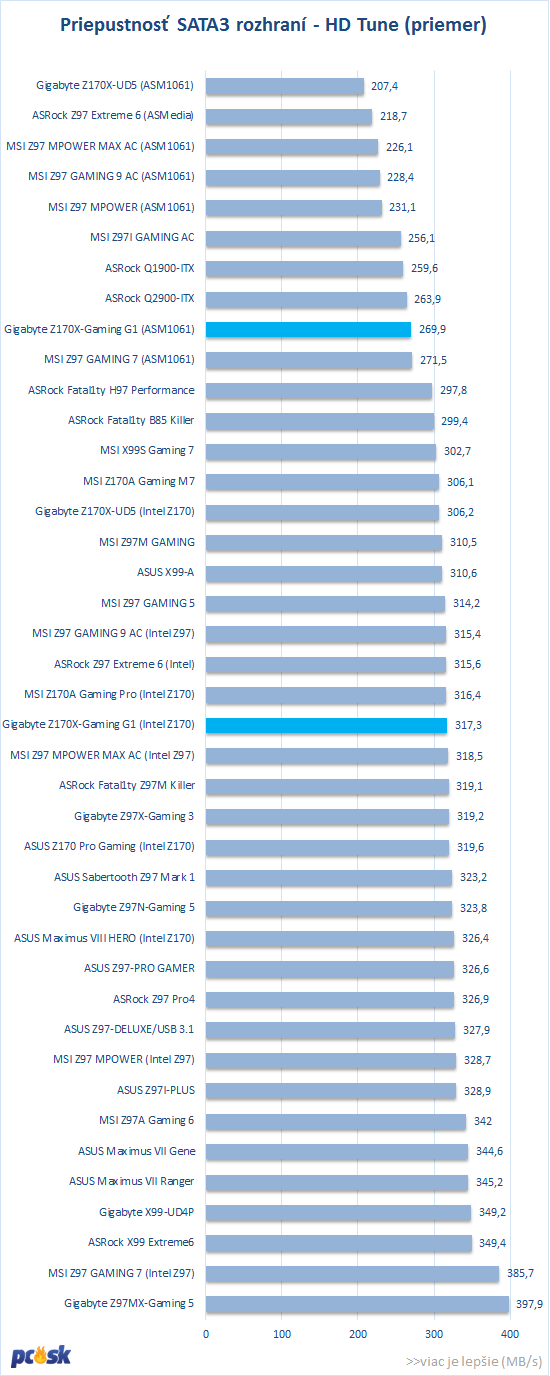

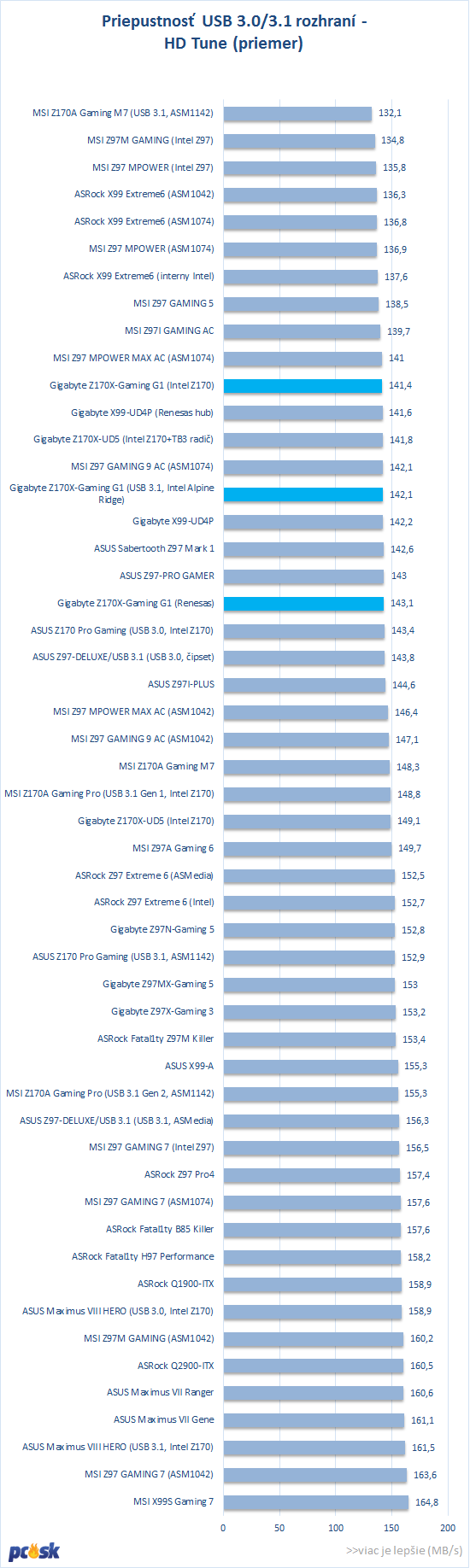

Testy rozhraní





Testy rozhraní sú v norme.


Gigabyte Z170X-Gaming G1 – Pretaktovanie, teploty

Pretaktovanie

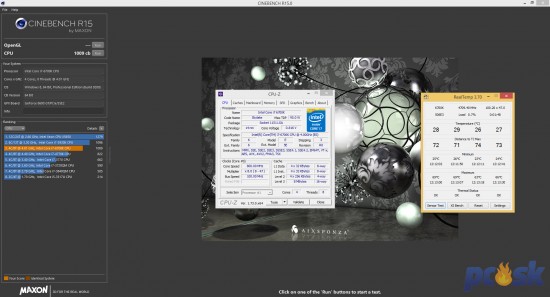

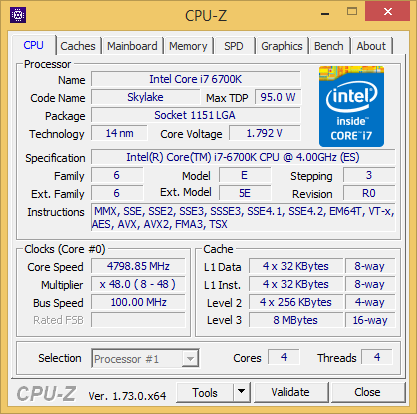

Až 22-fázová napájacia kaskáda sľubuje na oko slušný potenciál pre pretaktovanie, menej však niekedy býva viac. Manuálne sa mi podarilo prejsť testom Cinebench R15 s procesorom taktovaným na 4,7GHz a napätím 1,4V a to so zapnutým HyperThreadingom. Skóre v Cinebench dosiahlo 1009b, čo je oproti 911b zo základu nárast o 10,7%.


Vyššie som sa so zapnutým HyperThreadingom nedostal, čo ma však sklamalo, že ani bez neho. 4,8GHz a napätie 1,4V bolo už nad sily Cinebench, dostal som sa iba do Windowsu.


Gigabyte má v BIOSe možnosť rýchleho pretaktovania a to rovno pomocou dvoch možnosti. V oboch som skúsil maximálne dostupné možnosti a teda 4,6GHz a 4,7GHz a obe boli úspešné. Tlačidlo OC na doske taktiež fungovalo bez problémov a takt pohnalo na 4,4GHz. To nie je príliš veľa vzhľadom na to, že Turbo procesora je 4,2GHz.

Pamäte problémy nemali, XMP profily som nahral úspešne. Manuálne pretaktovanie sa zastavilo na 3200MHz. Dosku z toho neviním, bude to zrejme limit pamätí nakoľko na žiadnej inej doske som sa vyššie nedostal.


Rozsahy napätí a ich kroky

  • BCLK: 80MHz - 500MHz (0,01Hz)
  • deličky pre RAM: 8x - 41,33x
  • CPU Vcore: 0,5V - 1,8V (0,005V)
  • CPU Graphics Voltage (VAXG): 0,5V - 1,8V (0,005V)
  • CPU VCCIO: 0,8V - 1,3V (0,005V)
  • CPU System Agent Voltage: 0,8V - 1,3V (0,005V)
  • PCH Core: 0,8V - 1,3V (0,02V)
  • DRAM Voltage: 1V - 2V (0,01V)
  • DRAM Training Voltage (CH A/B): 1V - 2V (0,01V)
  • DDRVPP Voltage (CH A/B): 2V - 3V (0,0125V)
  • DRAM Termination (CH A/B): 0,378V - 0,841V (0,004V)


Teploty



Doska nehorí, a to je dobre. Pre nížšie teploty VRM môžete využiť zapojenie pasívov do vodného okruhu.


Gigabyte Z170X-Gaming G1 – Zhodnotenie, záver


Len pre najnáročnejších. Tak by sa dala opísať Gigabyte Z170X-Gaming G1. Na veľkom EATX formáte sa toho hemží veľmi veľa a na svoje si prídu aj gameri vďaka štedrému rozloženiu PCIe liniek v PCIe slotoch. Zapojiť tak môžete až 4 grafické karty nVidia či AMD. USB portov či SATA portov má doska dostatok rovnako ako M.2 slotov. Ak by sa niekomu málili 2 USB 3.1 porty na zadnom paneli môže si do 5,25“ pozície vyviesť ďalšie 2 s pomocou pribaleného modulu. Ten navyše poskytne až 100W energie a napájať cez neho môžete smartfón či menej náročný notebook. Audio časť je taktiež nadštandardná. Prítomnosť Wi-Fi modulu je chvályhodná, v takejto cenovej kategórii však povinná.  Náročným ušiam vyhovie nadštandardné audio, ktoré si môžu užívatelia navyše po svojom vylepšiť výmenou 3 zosilňovačov. Opomenúť nesmieme ani bohaté príslušenstvo, v ktorom je viacero SLI mostíkov a USB modul. Doska má proste všetko čo má kvalitná herná základná doska mať.

Je jasné, že v základe rovnakú službu by odviedla aj základná doska za 150€, takto sa však na Gaming G1 nemôžeme pozerať. Ona je jednoducho určená extrémistom, ktorí určite neobsadia grafickou kartou iba jeden PCIe slot a snáď využijú naplno potenciál dosky. Inak nemá kúpa takejto dosky zmysel. Gaming G1 totiž predstavuje nielen zrejme najdrahšiu základnú dosku na trhu s čipsetom Intel Z170, ale aj najvybavenejšiu.


Aby som však bol fér musím dosku trošku aj skritizovať a to najmä po softvérovej stránke. BIOS od Gigabyte zaostáva za konkurenciou aj u novej generácie dosiek a hoci má na pohľad pekné GUI, neovláda sa tak pohodlne ako BIOS od ASUS či MSI a dokonca mi raz aj zamrzol. Niektoré položky sa navyše občas strácajú a celkovo BIOS nepôsobí najstabilnejším dojmom. Tento menší problém vy však mohol vyriešiť update BIOSu. V BIOSe navyše stále chýba možnosť regulácie ventilátorov pomocou kriviek.

Doske by tiež slušala dlhšia ako 2-ročná záruka a 3 či 5 rokov záruky by zákazníkov určite potešila. Predsa len dosť namrzí, ak takáto doska po 3 rokoch odíde do kremíkového neba. Doska poskytne 3-ročnú záruku čo je pri danej cenovej hladine určite vítané a neurazilo by ani 5 rokov. Gigabyte má však s touto doskou aj trošku výhodu nakoľko priamu konkurenciu s rovnakým čipsetom nájdete iba ťažko. U nás sa predáva iba EVGA Z170 Classified 4-Way, ktorá je navyše o 50€ lacnejšia a má 3-ročnú záruku. Jej výbava je však mierne odlišná v niektorých smeroch.



Gigabyte Z170X-Gaming G1
Plusy
Mínusy
- 2 PCIe sloty so 16 linkami

- podpora až 4-Way AMD CrossFire a nVidia SLI  zapojenia grafických kariet

- možnosť vodného chladenia VRM

- tlačidlá OC a ECO a pre vymazanie CMOS

- diagnostický displej

- meracie body napätia

- kvalitná zvuková časť s vymeniteľnými  zosilňovačmi

- až 7 konektorov pre ventilátory

- HDMI 2.0 s podporou 4K/60Hz

- 2x gigabitové RJ-45 porty

- Wi-Fi/BT modul

- bohaté príslušenstvo s modul s dvojicou USB  3.1 portov

- 10x SATA3 porty

- 6 USB 3.0 portov na zadnom paneli a 4  prostredníctvom interných konektorov

- 2x USB 3.1 na zadnom paneli (z toho jeden  typu C)

- pre niekoho podsvietenie zadného panelu

- dvojica BIOSov
- „nestabilný“ BIOS s rozpadávajúcimi sa  grafickými prvkami

- v BIOSe chýba možnosť regulácie ventilátorov  cez krivky

- tlačidlo reset CMOS mohlo byť aj na zadnom  paneli

- extrémne vysoká cena
















Testovaciu vzorku základnej dosky Z170X-Gaming G1 zaslala spoločnosť Gigabyte.
