Merania ventilátorov - metodika



Prietok vzduchu

Prietok vzduchu je meraný pomocou anenometra HYELEC MS6252A, ktorý bol doporučený od viacerých používateľov ako veľmi presná a dobrá alternatíva k profesionálnym anenometrom. Merania su robené vo vzdialenosti 10cm za ventilátorom v smere prúdenia vzduchu.


Chladič cez ktorý sa meral prietok vzduchu je procesorový chladič Prolimatech Armaggedon



Meranie hlučnosti

Na meranie hlučnosti sme použili profesionálny merač PCE-322 A, pomocou ktorého sme vykalibrovali iPhone 5s spolu s mikrofónom od RØDE: i-XY Lightning a na detailnejšie merania sme použili aplikáciu SoundMeter od Faber Acoustical LLC, ktorá v nezávislých testoch preukázala najpresnejšie merania.
Kombinácia iPhone 5s + Rode i-XY Lightning + SoundMeter bola použitá preto, aby sa dali merať hodnoty menšie ako 26 dB(A) (najnižšia hodnota pre PCE-322 A).
Merania prebiehali v noci alebo nad ránom pri okolitej hlučnosti 19,9 – 20,4 dB(A).
Výsledné merania boli prepočítané logaritmickou rovnicou, aby sme dostali reálny hluk od ventilátorov.



Video

Video bolo točené spravidla nad ránom cez iPhone 5S spolu s mikrofónom RODE i-XY Lightning. Zvuk bol zosilnený, aby bolo počuť ventilátory aj pri nízkych otáčkach.
Okolitý šum sa nepodarilo softvérovo odstrániť tak, aby neprišlo ku skresleniu samotného zvuku ventilátorov.



Regulácia ventilátorov

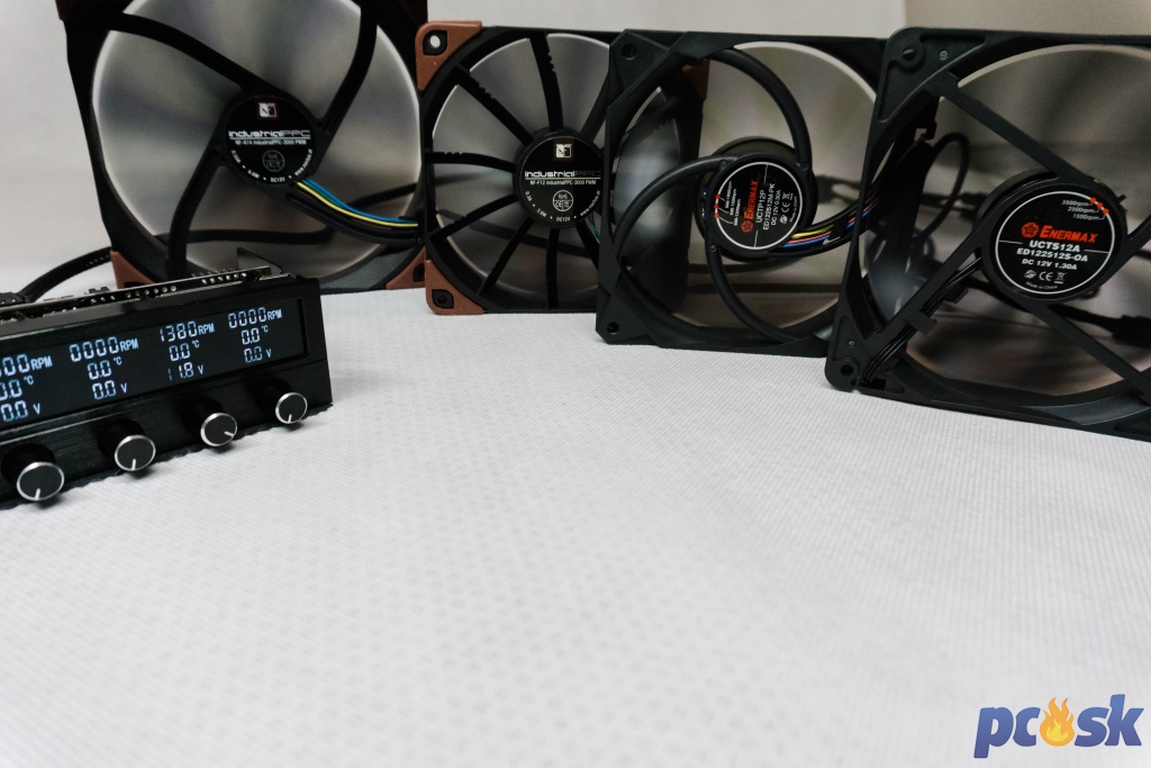

Na reguláciu ventilátorov je použitý regulátor od firmy Lamptron - FC5 v3.


Pri testoch ventilátorov sa zameriame na meranie nasledovných atribútov:
- Hlučnosť - dB(A)
- Prietok ventilátorov (v m/3)
- Prietok ventilátorov za chladičom (v m/3)
- Minimálne štartovacie napätie
- Minimálne napätie, na ktorom sa ventilátor točí
- Úroveň otáčok na jednotlivých napätiach
- Rýchlosť prúdenia vzduchu

Jednotlivé merania boli následne prenesené do grafov pre lepšie porovnanie ventilátorov.
Komentáre (2)
mirooooooo
no, s tými hodnotami hluku ventilátorov by som bol trochu opatrný, pokiaľ ste nemerali v profesionálnym zvukomerom (nie ajfónom s mikrofónikom) v bezdozvukovej komore, tak tie pod cca 10 dB(A) sú totálne nepreukazné a doslovne vycucané z nosa....
Lukáš Lancz
mikrofon na iPhone je profesionalny a bol vykalibrovany profesionalnym meracom. Merat hlucnost je narocne - idealne by bolo mat miestnost kde je <5dbA co je nerealne. Samotny vyrobcovia meraju hlucnost podla ISO kde sa pise okolita hlucnost 15dbA. Najnizsie hodnoty co som nameral v byte boli 16dbA a zaroven sa neda hlasitost len tak odpocivat (fan napr 32dbA - 16dbA) a vybavene.preto sa prepocitavaju logaritmickou rovnicou a vysledne meranie je vlastne hluk nad okolitym hlukom
