Nadpis vcelku výstižne vysvetľuje, o čom je nový chladič NH-D15S od rakúskej spoločnosti Noctua. Oproti skvelej vlajkovej lodi NH-D15 sú zmeny v novinke totiž len kozmetické. Chladič má asymetrický dizajn, poskytne viac priestoru pre grafické karty do PCIe slotu a má iba jeden ventilátor čím je zabezpečený priestor aj pre vysoké moduly RAM. Výkonom je na tom stále dobre, nejde však o nijak zázračný chladič a príliš unesený som ním nebol.
Noctua NH-D15S – Balenie, príslušenstvo, špecifikácie
Hneď na začiatok poviem, že chladič NH-D15S predstavuje menej kreatívne dielo rakúskej spoločnosti Noctua. Ak ste čítali našu recenziu na high-end chladič HN-D15 dnes sa veľa noviniek nedozviete. Novinka totiž vychádza z drahšieho súrodenca, je však vyosená od PCIe slotov a nemá 2 ale iba jeden ventilátor. Cena klesla z 90€ na 80€.
Balenie nie je nijak odlišné od iných Noctua chladičov, akurát je pomerne veľké. Vnútri je však všetko poctivo uložené a chránené hrubými kartónmi a penovou vložkou. Priestor na pohyb tak vôbec nezostal a chladiču by sa pri preprave nič nemalo stať. Za toto si Noctua vždy zaslúži pochvalu.
Príslušenstvo je prehľadne rozdelené do 3 menších krabičiek. V jednej je montážna sada SecuFirm 2 pre AMD platformu, v druhej pre Intel platformu. Tretia krabička obsahuje príslušenstvo pozostávajúce z kovovej nálepky Noctua, LNA adaptéra, veľkej tuby teplovodivej pasty NT-H1, skrutkovača a dvojice montážnych spôn pre druhý ventilátor. Vďaka ním je možné z NH-D15S spraviť plnohodnotnú NH-D15.
Kompatibilita zahŕňa všetky moderné patice AMD a Intel. Balenie už spomína aj kompatibilitu pre prichádzajúce LGA1151 sockety. Majitelia starších LGA 775 a LGA 1366 majú menšiu smolu pretože montážny systém nezahŕňa tieto patice, no môžu požiadať Noctuu o zaslanie montážneho systému NM-I3, ktorý spoločnosť zasiela zdarma.
Špecifikácie
| Noctua NH-D15S | |
Rozmery pasívu (bez ventilátora) | 160x150x135mm (v x š x h) |
Rozmery pasívu (s ventilátorom) | 165x150x135mm (v x š x h) |
Hmotnosť (bez ventilátora) | 980g |
Hmotnosť (s ventilátorom) | 1150g |
Materiál rebier | poniklovaný hliník |
Heatpipes | 6x6mm |
Materiál heatpipes | poniklovaná meď |
Základňa | poniklovaná meď |
Ventilátor | 1x Noctua NF-A15 PWM |
Rozmery ventilátora | 140x140x25mm |
Otáčky ventilátora | 300RPM +/- 20% - 1500RPM +/- 10% |
Otáčky ventilátora s L.N.A. | 300RPM +/- 20% - 1200RPM +/- 10% |
Maximálny prietok vzduchu ventilátora | 140,2m3/h |
Maximálny prietok vzudchu ventilátora s L.N.A. | 115,5m3/h |
Maximálna hlučnosť ventilátora | 24,6dBA |
Maximálna hlučnosť ventilátora s L.N.A. | 19,2dBA |
Ložiská ventilátora | SSO2 |
Konektor ventilátora | 4pin PWM |
Životnosť ventilátora | >150 000h |
Maximálne TDP | N/A |
Kompatibilita | Intel LGA 1150, 1155, 1156, 1151, 2011-0, 2011-3 s montážnym kitom NM-I3 aj LGA 775 a 1366 AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ |
Cena | Kde kúpiť NOCTUA NH-D15S? |
Noctua NH-D15S – Dizajn, spracovanie

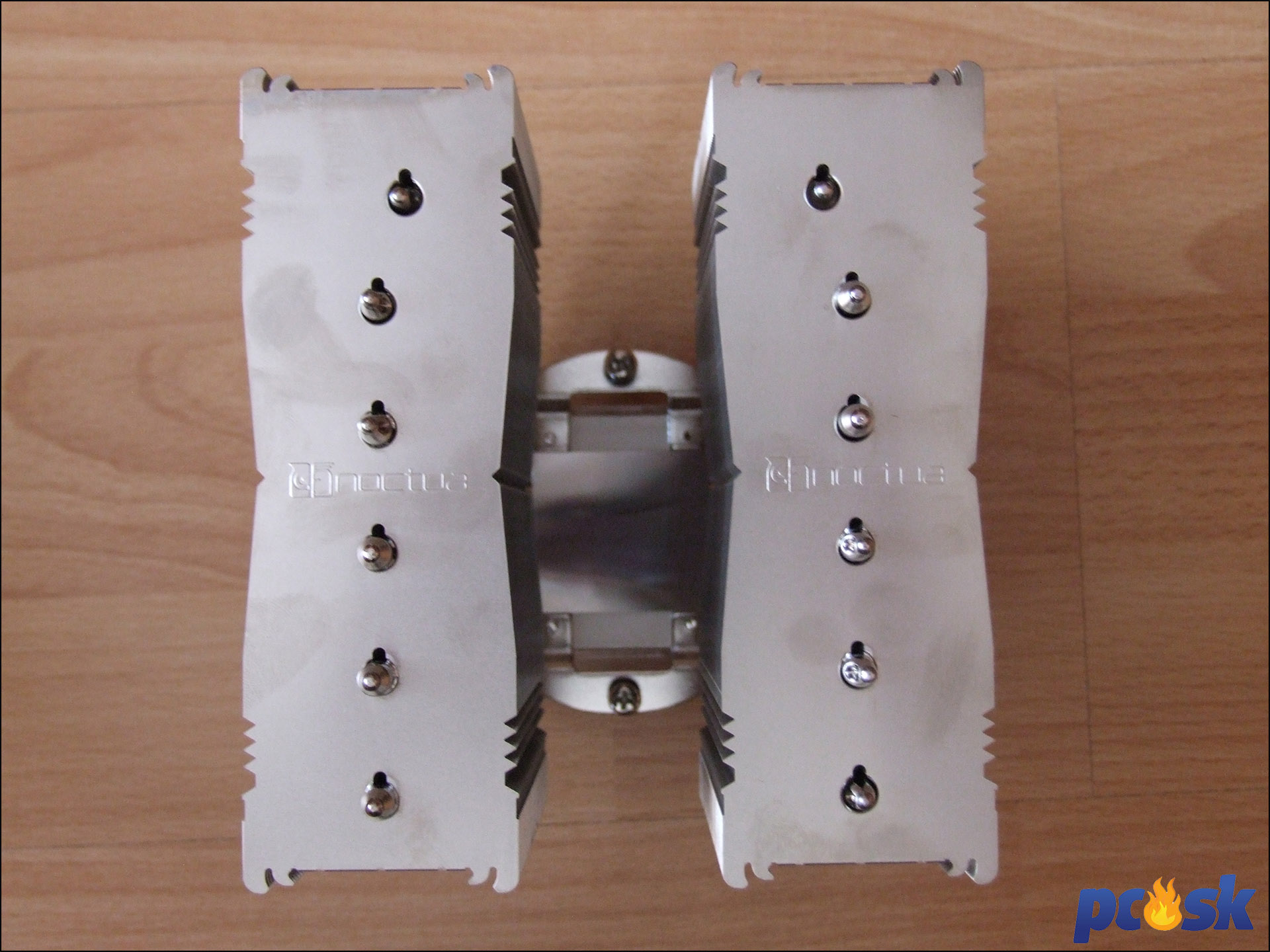

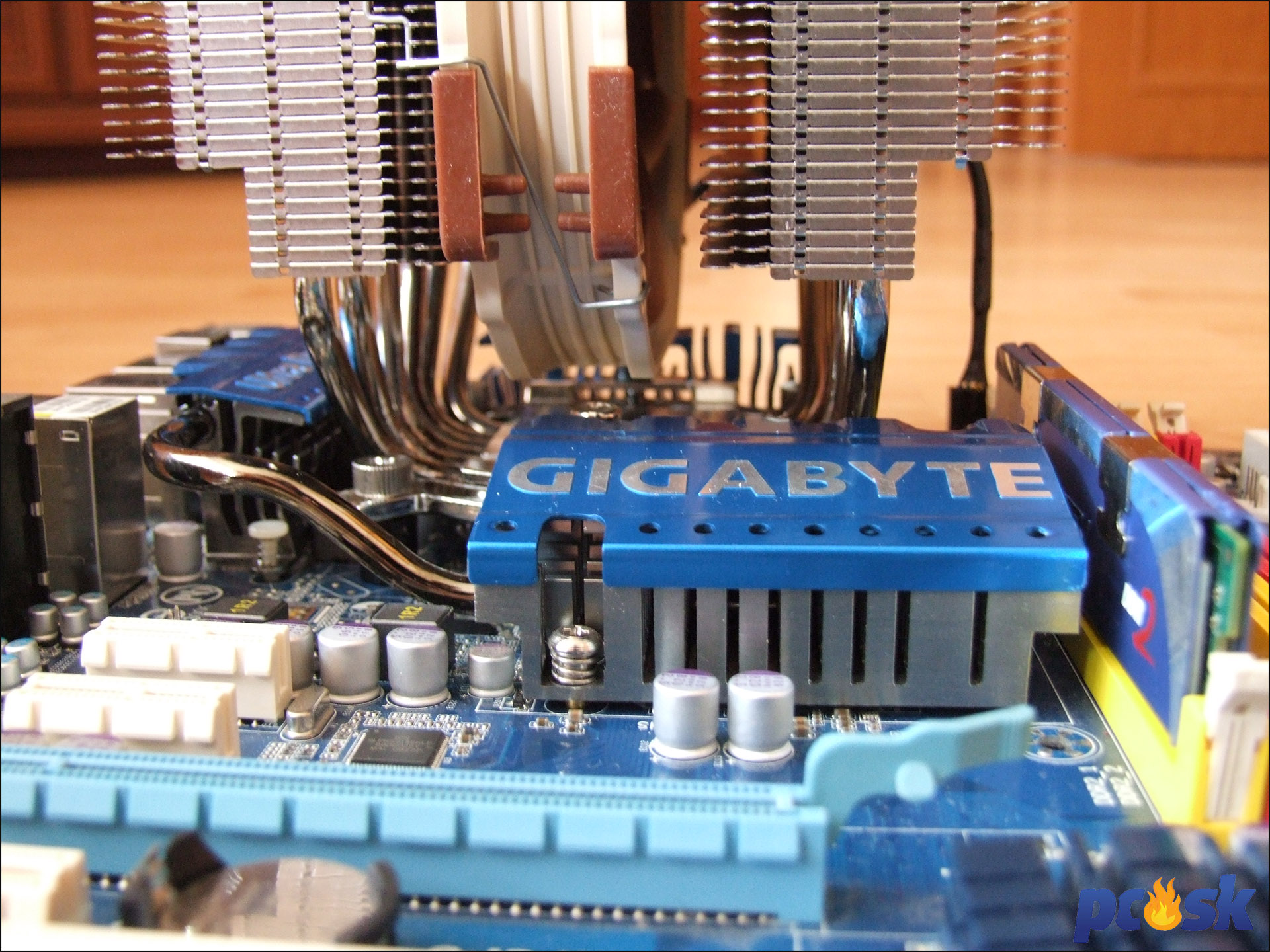

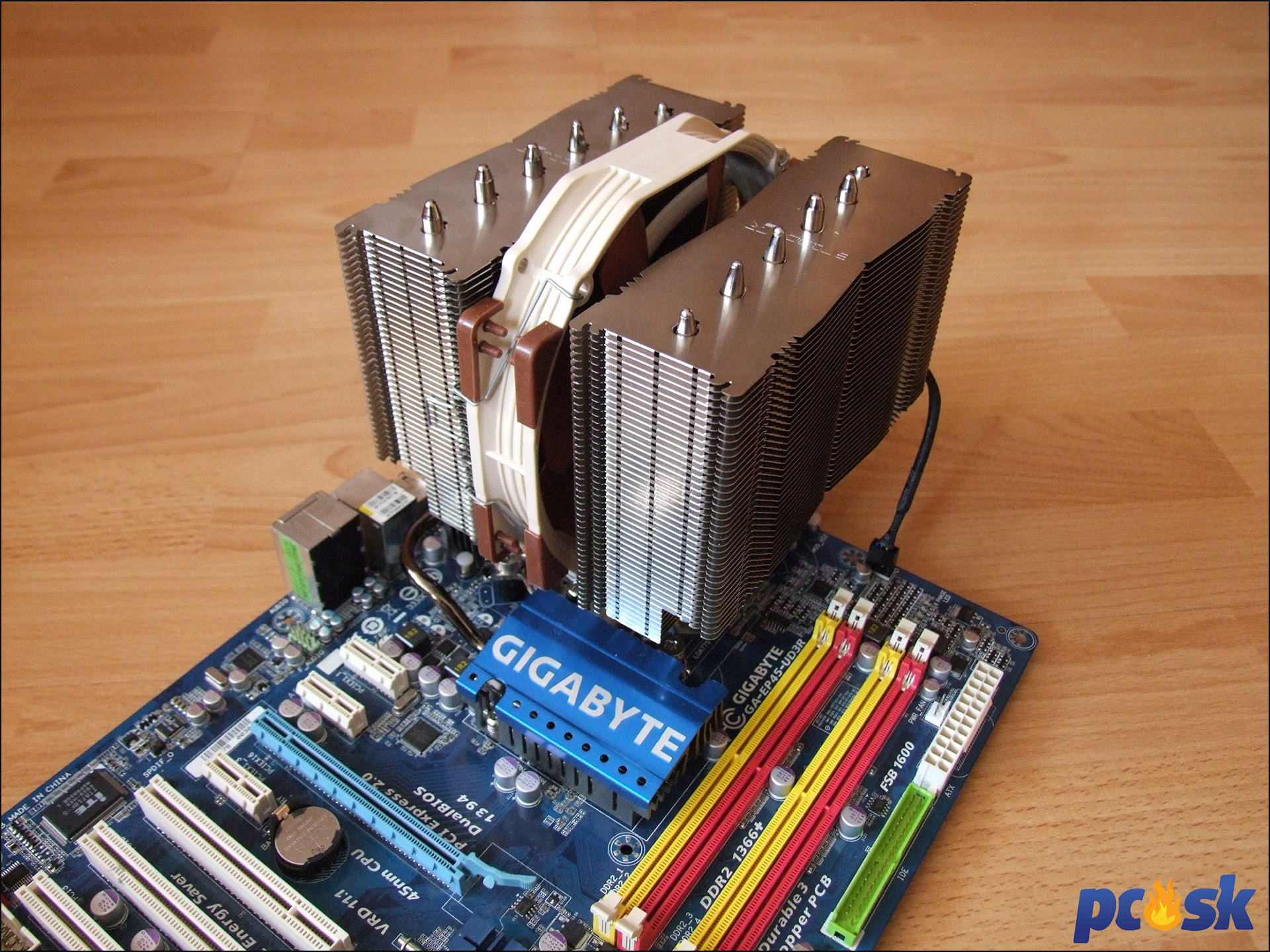

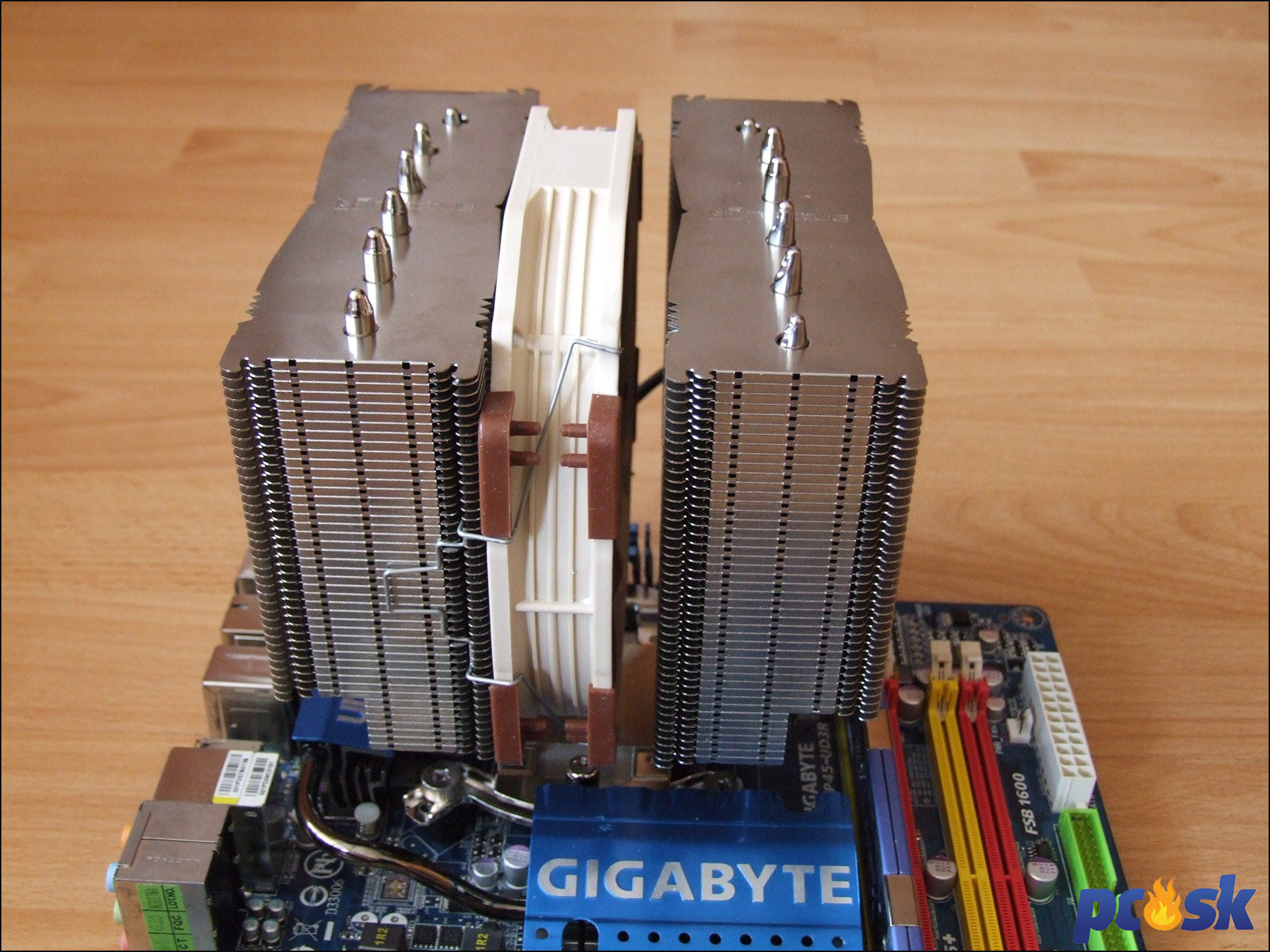

Čo sa konštrukcie týka tak oproti NH-D15 nastala jedna podstatná zmena a tou je vyosenie chladiča smerom od PCIe slotov. Vďaka tomuto tvaru by sa aj na doskách menších formátov (mATX) mali vmestiť aj robustné grafické karty. Druhá zmena spočíva v odobratí jedného ventilátora (predného) a chladič tak nebude kolidovať s modulmi operačných pamätí. Konštrukcia chladiča má navyše spodných 7 rebier užších a tento výsek tak dovoľuje osadiť RAM moduly vysoké až 65mm. Tento „výsek“ je na oboch stranách chladiča a pripravený je tak pre LGA 2011-v3 patice kde sú sloty operačných pamätí z oboch strán procesora.

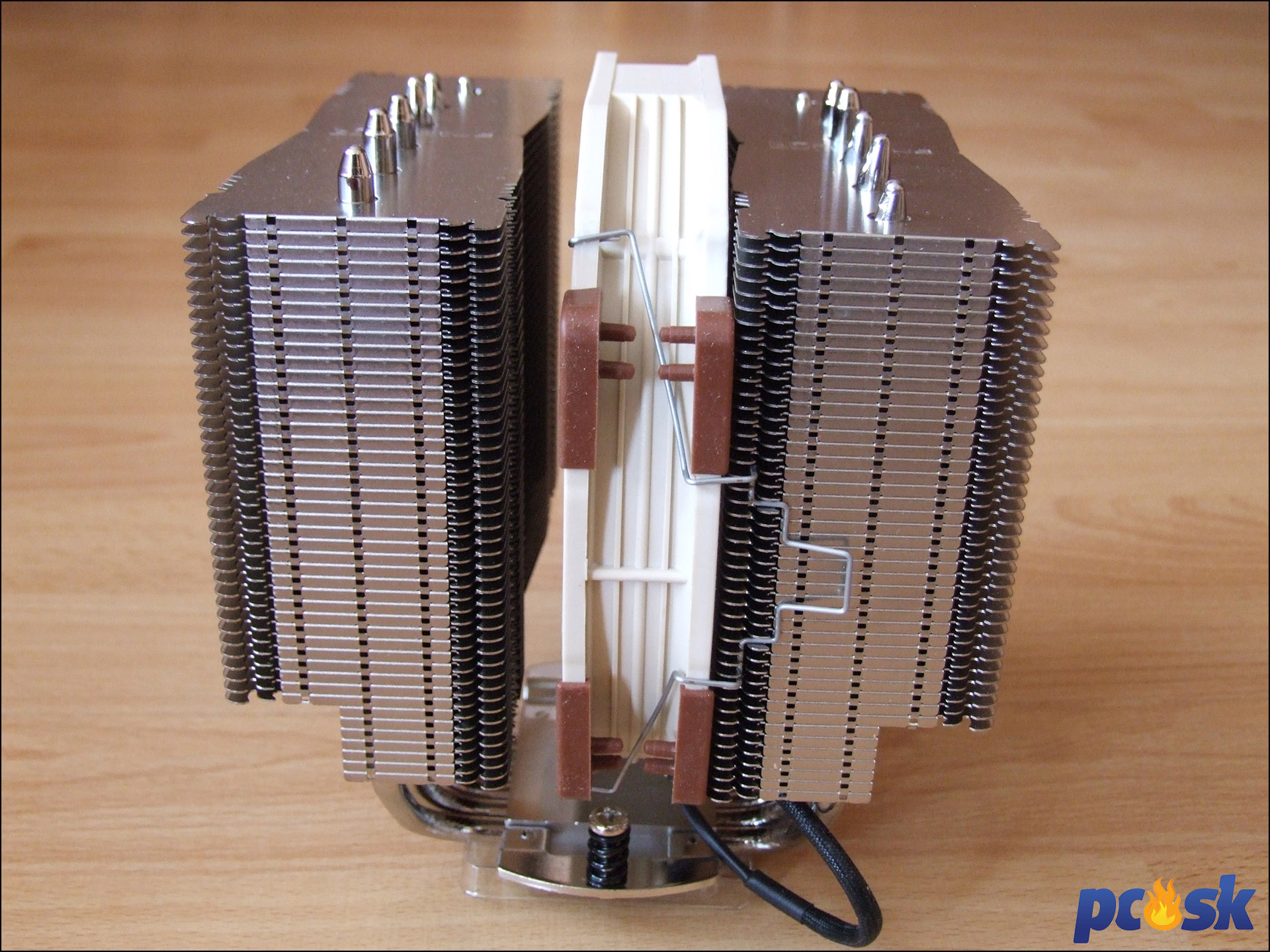

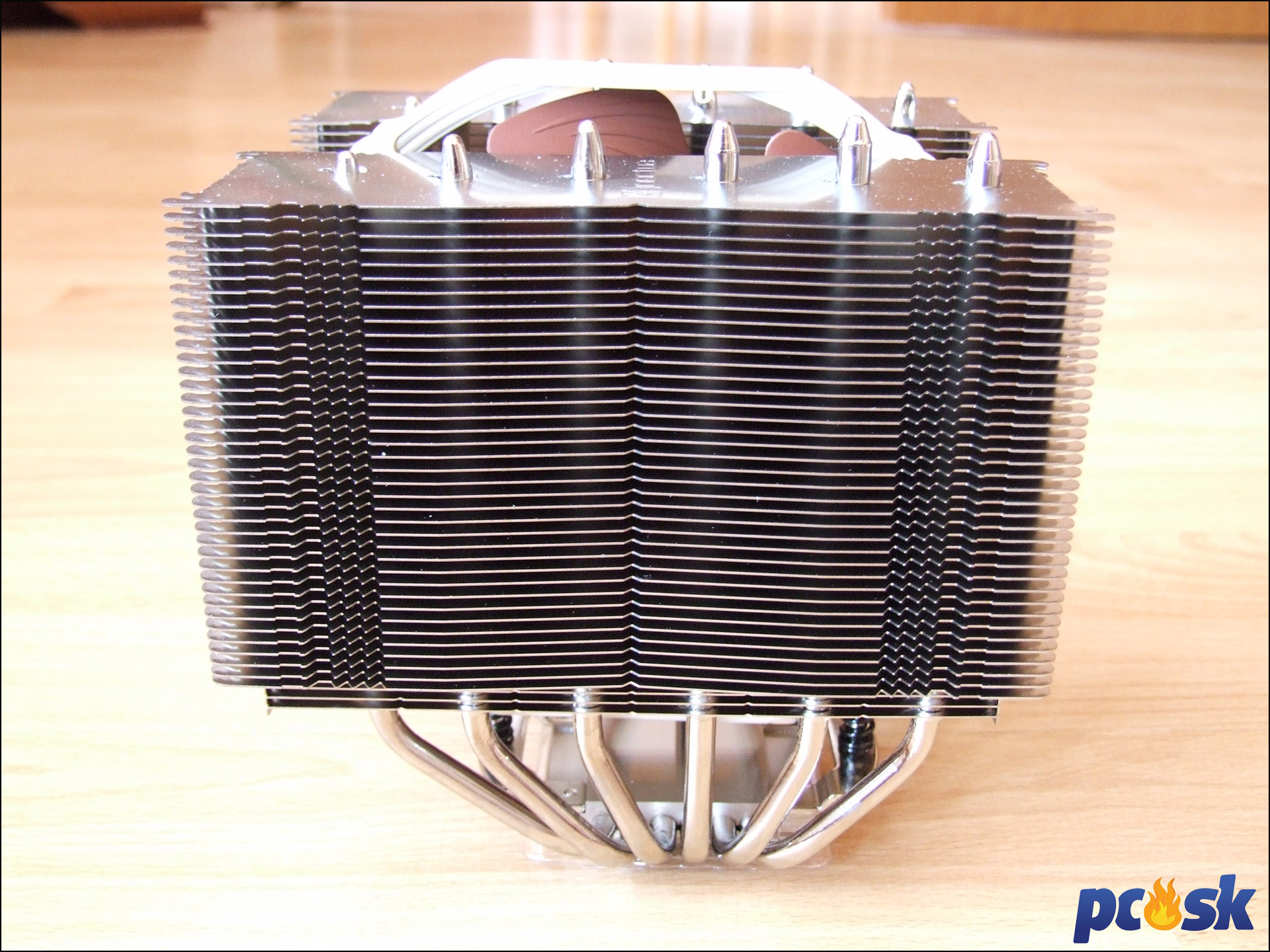

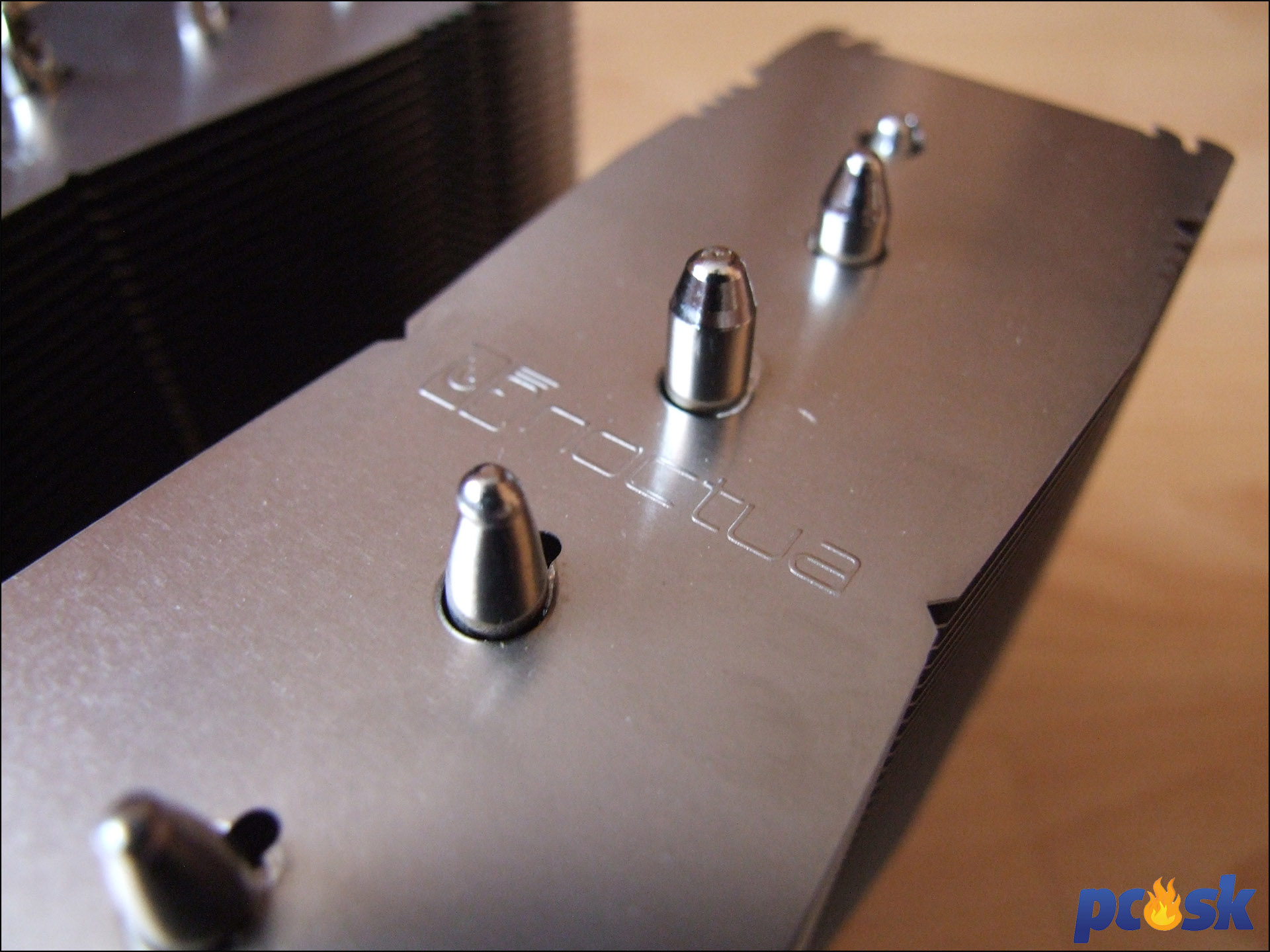

Inak je chladič rovnaký a má 2 pomerne veľké veže prepojené šesticou heatpipes. Počet rebier sa nezmenil a je ich 45. Výrobca nešetril na ich poniklovaní a pasív tak nielen, že vyzerá dobre, ale je aj chránený pred oxidáciou. Celá konštrukcia je navyše veľmi pevná a rebrá majú medzi sebou široké prepojenia čo zabraňuje ch deformácii. Nezmenila sa ani výška bez ventilátora (16cm) či hmotnosť pasívu (980g). Po osadení ventilátora oba parametre vzrastú, chladič však má iba 1 ventilátor a bude tak oproti NH-D15 o necelých 200g ľahší.

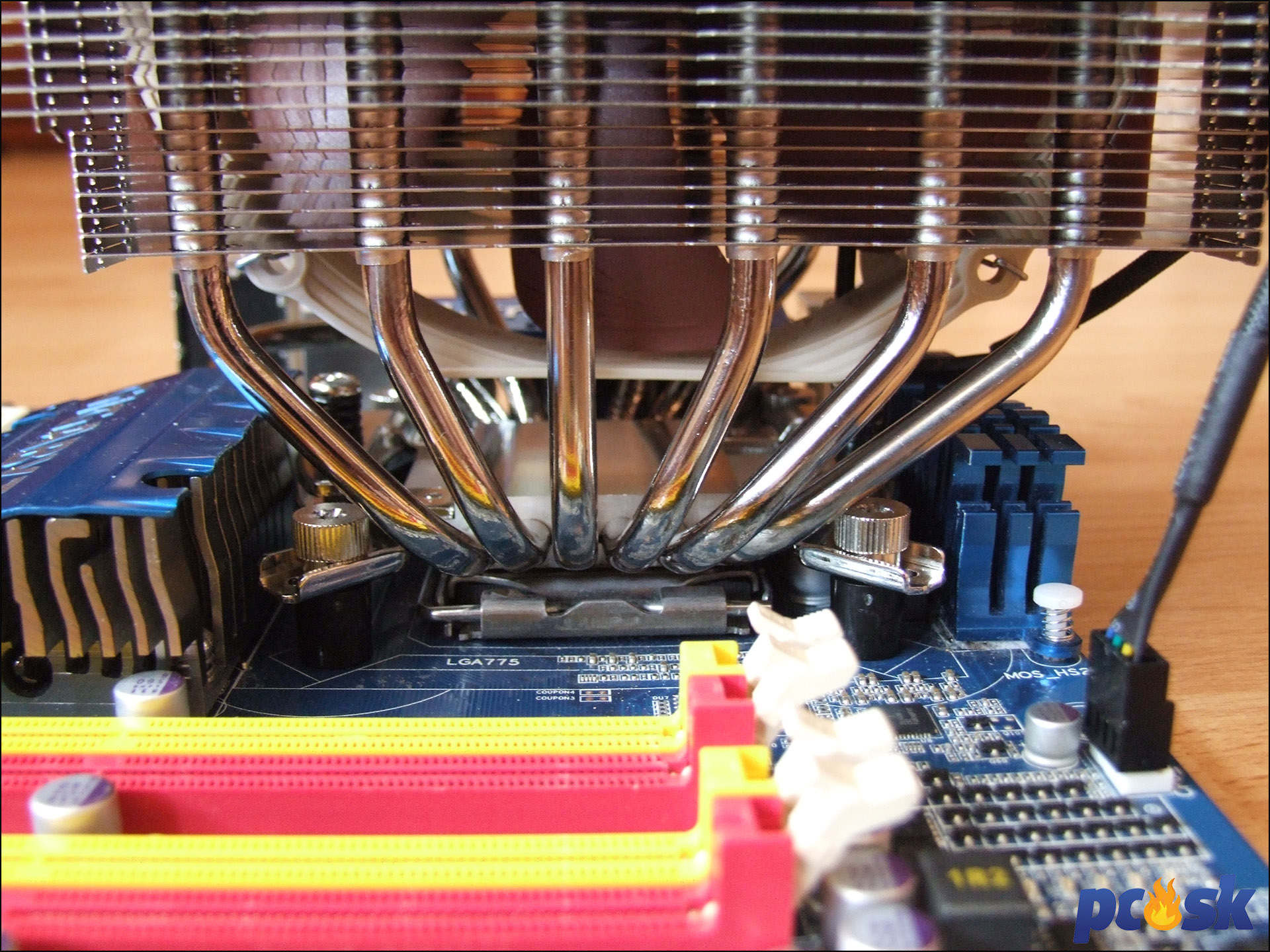

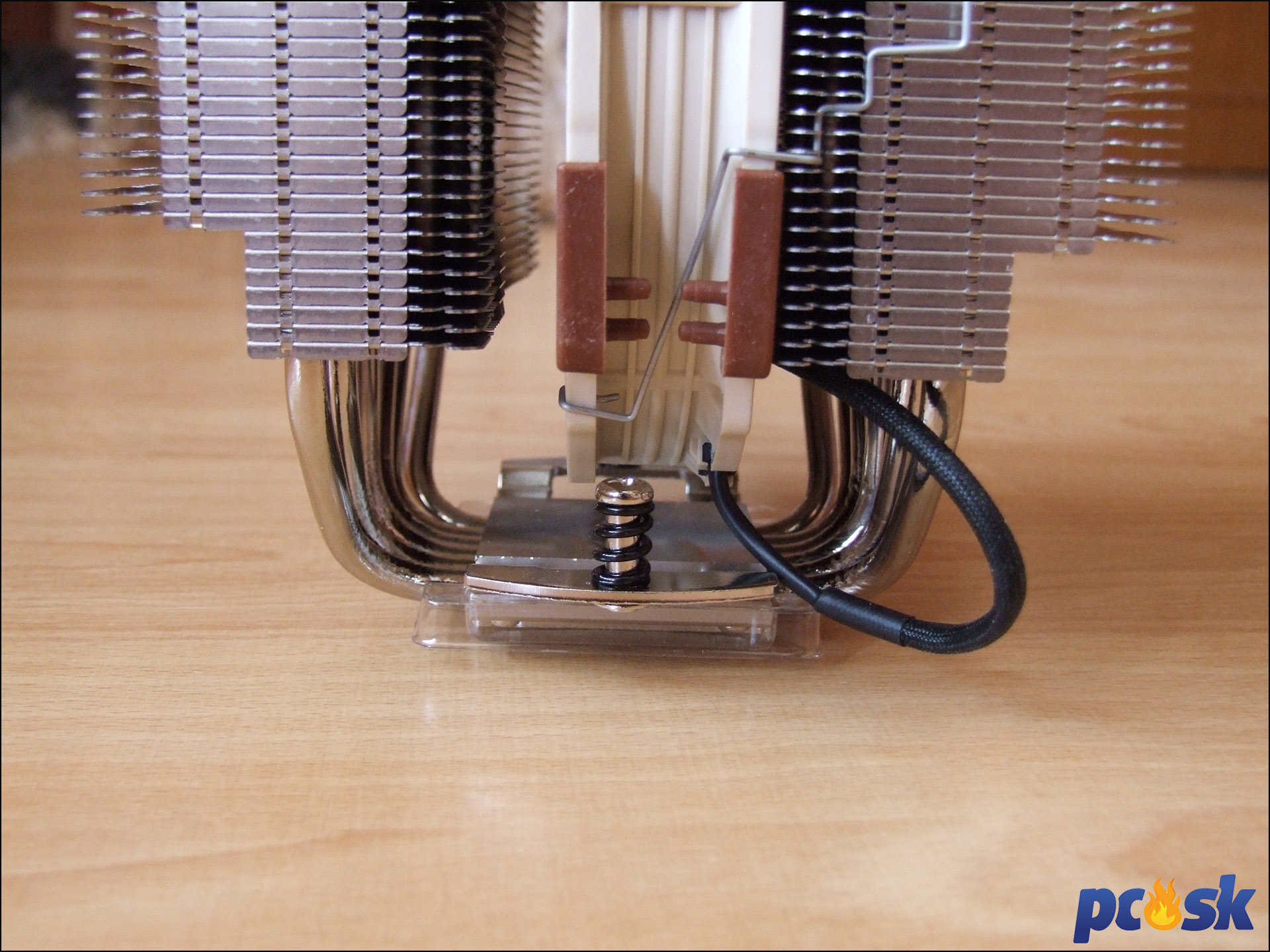

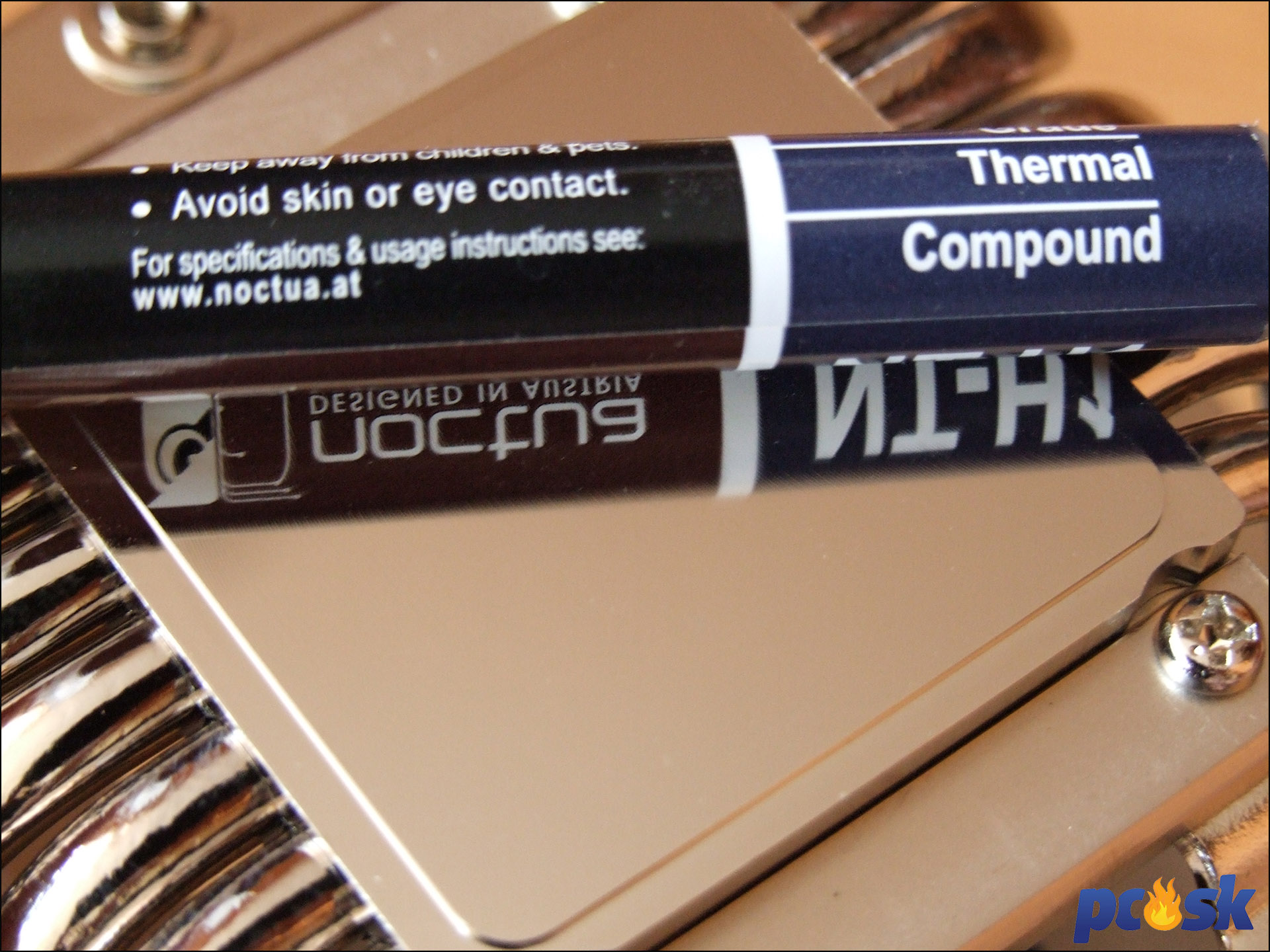

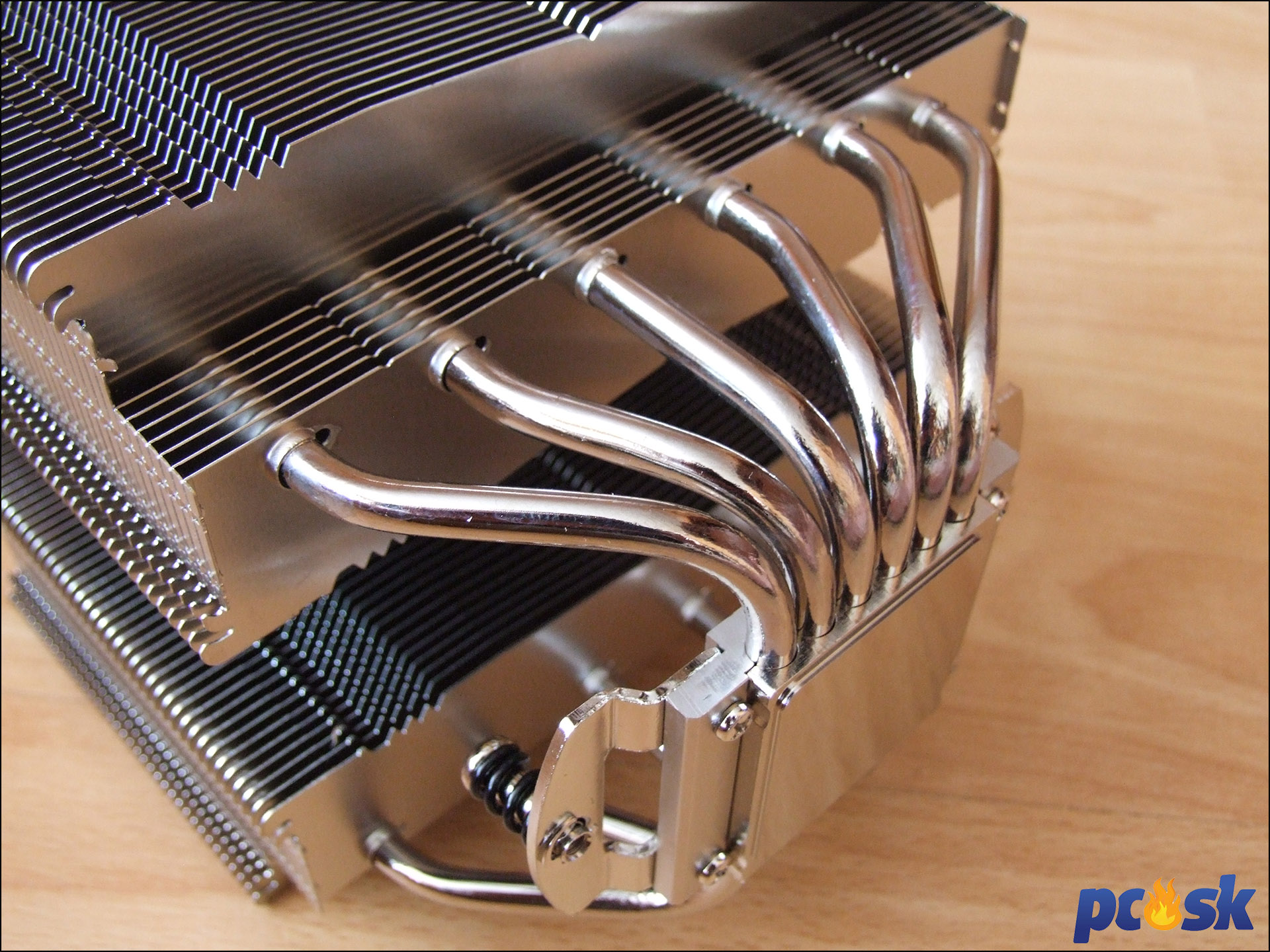

Ako som už spomínam počet heatpipes je 6 a majú hrúbku 6mm. Oproti NH-D15 majú trochu iný tvar a to práve kvôli vyoseniu veží. Heatpipes sú taktiež poniklované a ich prepojenie so základňou vyzerá bezchybne. Základňa je lesklá, no nie celkom rovná a pri určitom uhle je vidieť veľmi jemné ryhy po pohybe frézy, ktoré je cítiť aj pri pohybe nechtom. Základňa je taktiež poctivo poniklovaná a má veľmi mierne konvexný tvar v smere prechodu heatpipes.

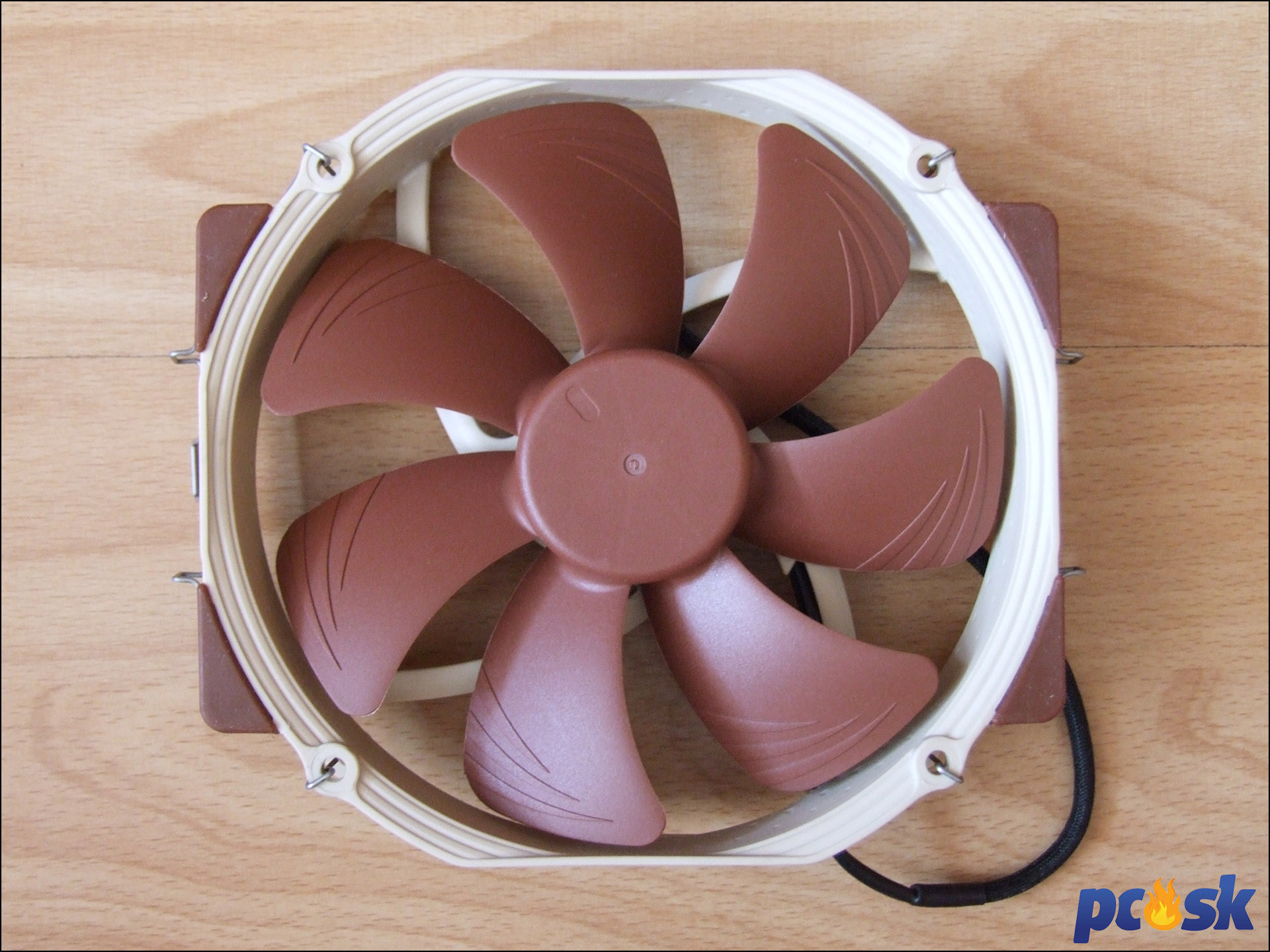

Ventilátorom je jeden kus NF-A15 PWM. Ide o kvalitný ventilátor s priemerom 140mm a ložiskami SSO2. Ventilátor má 7 hnedých lopatiek, z ktorých každá má 3 „ryhy“ pre eliminovanie vibrácií. Lopatky sa môžu točiť v rozmedzí od nízkych 300RPM po 1500RPM a regulovať otáčky je možné cez 4-pinový PWM konektor. V balení sa však nachádza aj odporový káblik NA-RC7, ktorý zníži maximum na 1200RPM. Ventilátor má na rohoch osadené veľké gumené podložky pre eliminovanie prenosu vibrácii na pasív. MTBF ventilátora je vysokých 150 000 hodín. Ide jednoducho o kvalitný ventilátor, ktorý sa samotný predáva od 20€. Škoda, že sa absencia druhého ventilátora nepremietla viac do ceny a chladič sa nepredáva o 20€ lacnejšie ako NH-D15. Pre tých čo by totiž chceli 2 ventilátory sa skôr oplatí kúpiť rovno NH-D15 ako NH-D15S a dokupovať druhý ventilátor za 20€ čím by sa celková cena dostala nad cenu NH-D15.
Noctua NH-D15S – Montáž

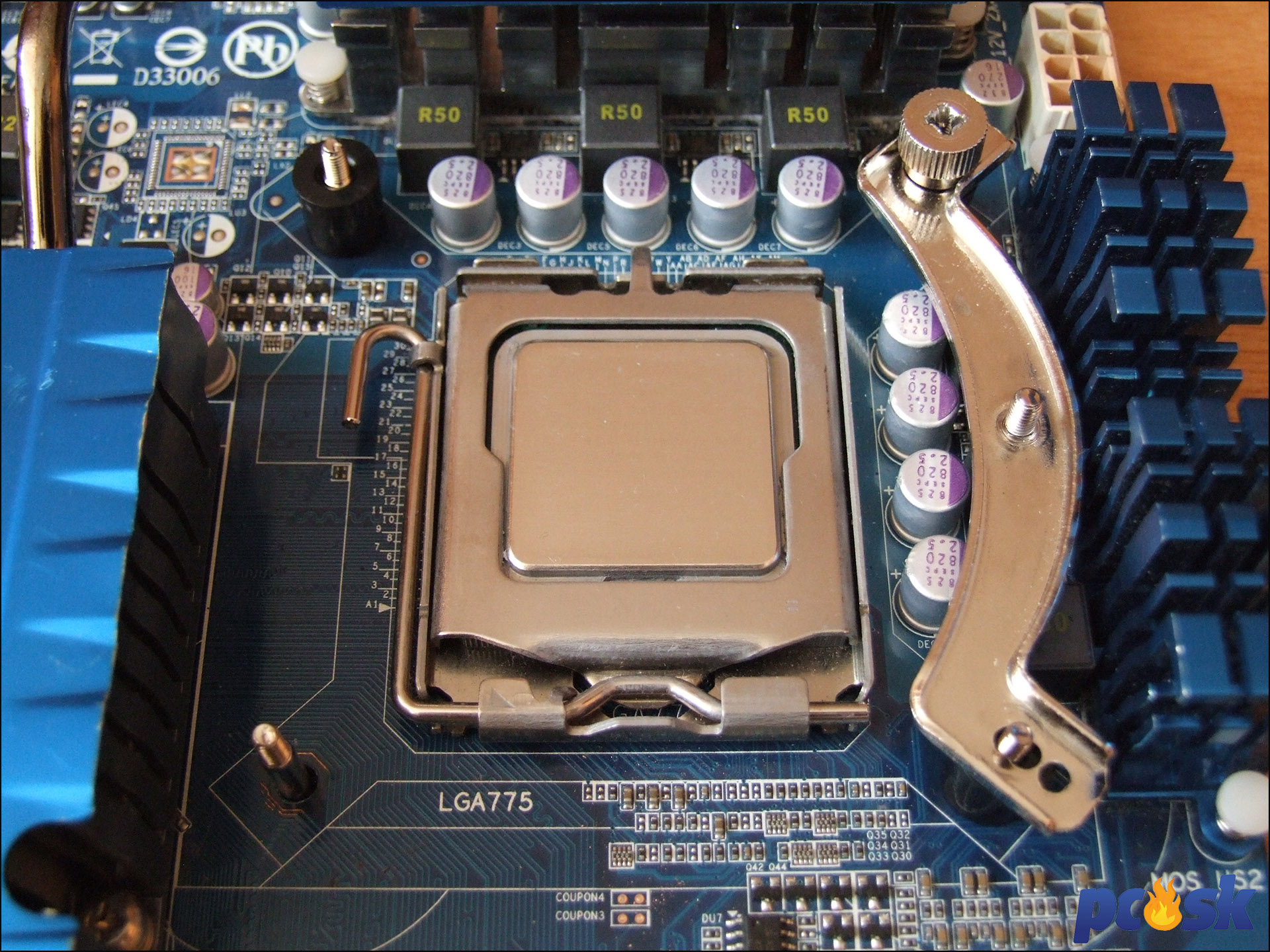

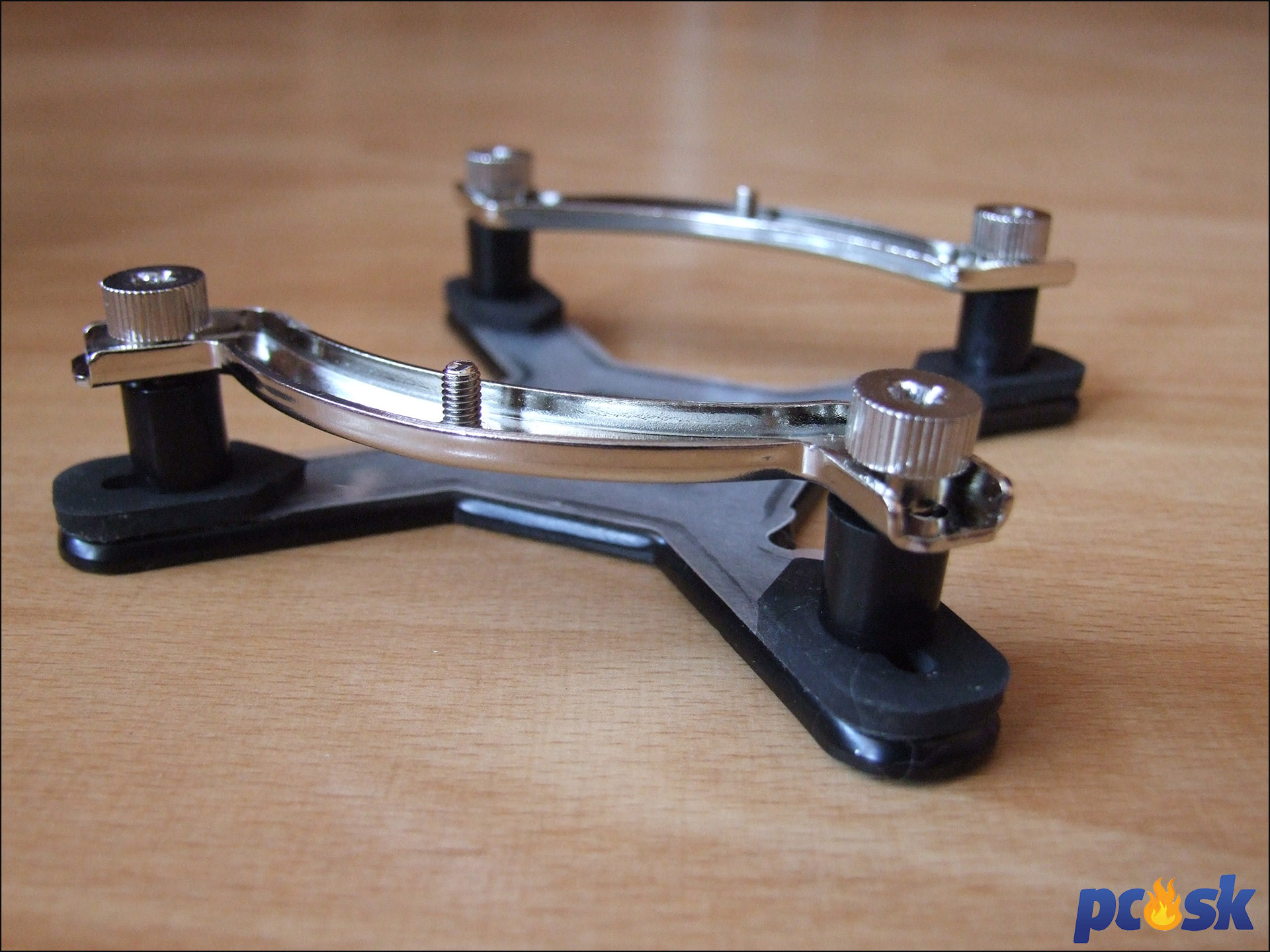

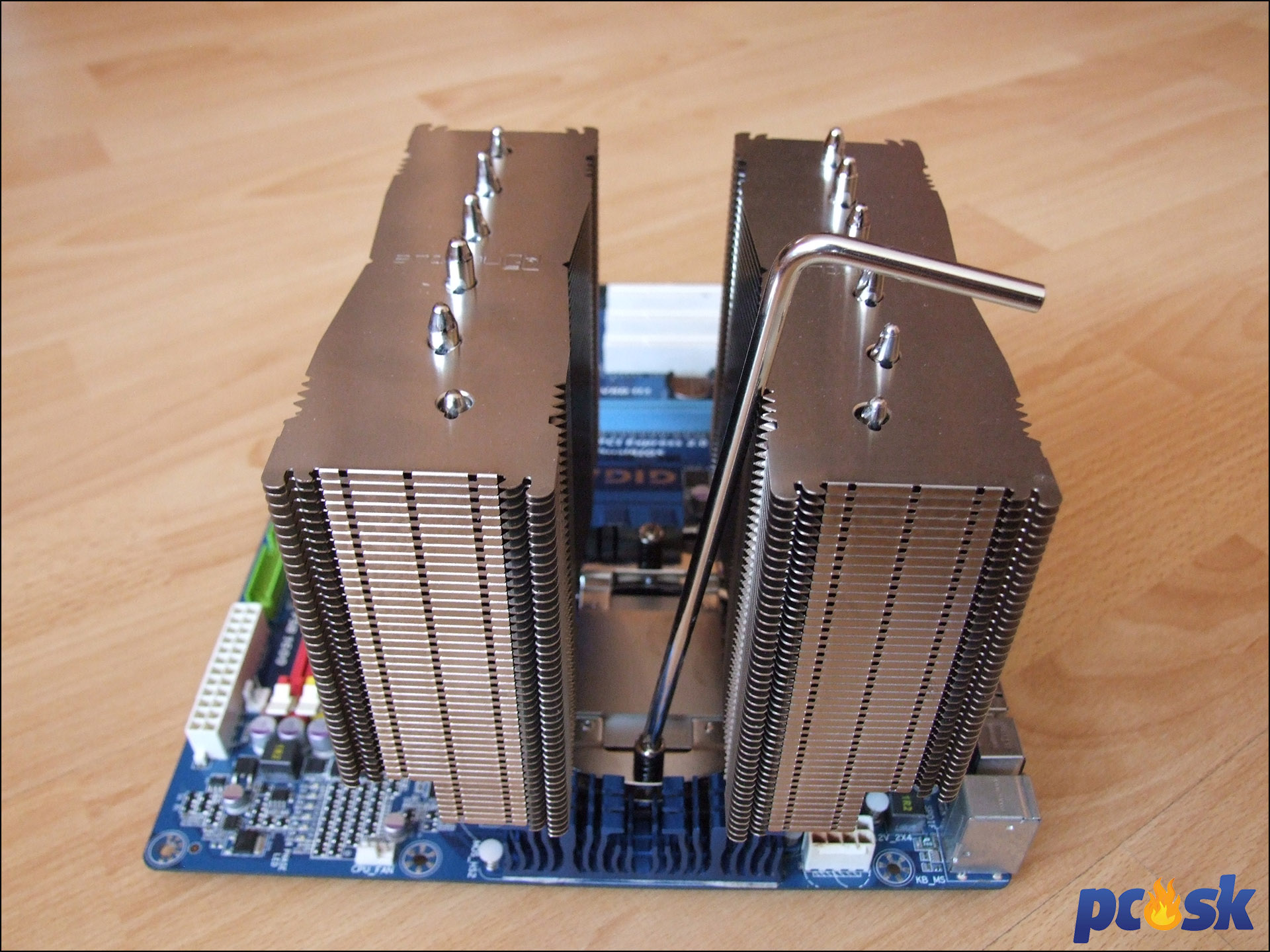

Montáž Noctua chladičov s montážnou sadou SecuFirm 2 je už notoricky známa. V krátkosti: kovovým backplate treba prestrčiť skrutky a následne na ne nasadiť plastové valčeky a železné mostíky a všetko to dotiahnuť maticami. Skrutky z backplate nevypadávajú takže manipulácia je jednoduchšia. Pri doťahovaní sa zas hodí skrutkovač. Pasív treba montovať tak, aby bol vyosený od PCIe slotov nakoľko to je jeho podstata.

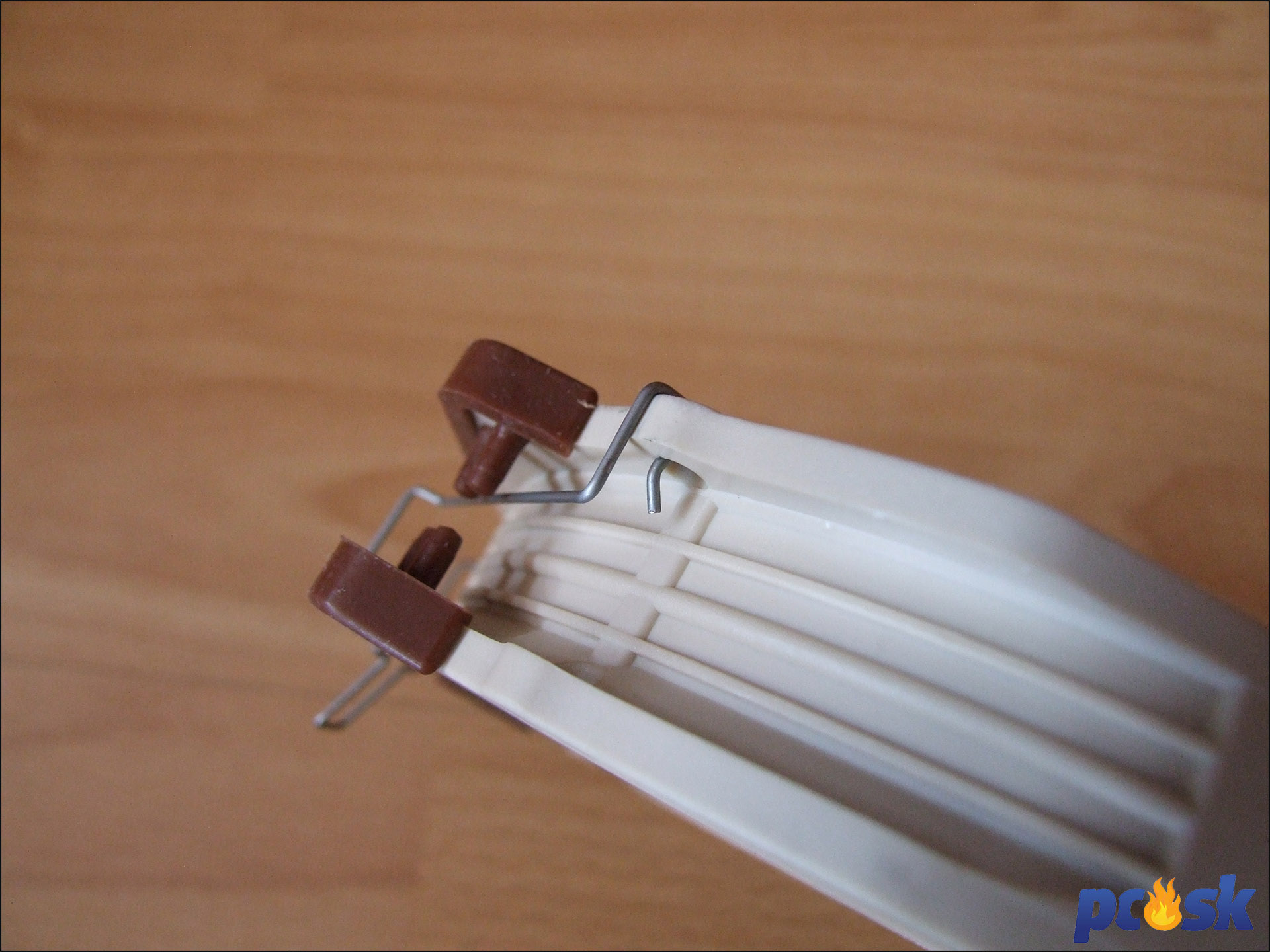

Následne treba do stredu chladiča osadiť ventilátor. Pre tento účel slúžia montážne spony, ktoré majú zahnuté konce a nevypadávajú tak z ventilátora. Opäť vítaný zlepšovák. Drobnou nevýhodou je, že po osadení ventilátora vzrastie celková výška chladiča, našťastie však iba o 5mm.

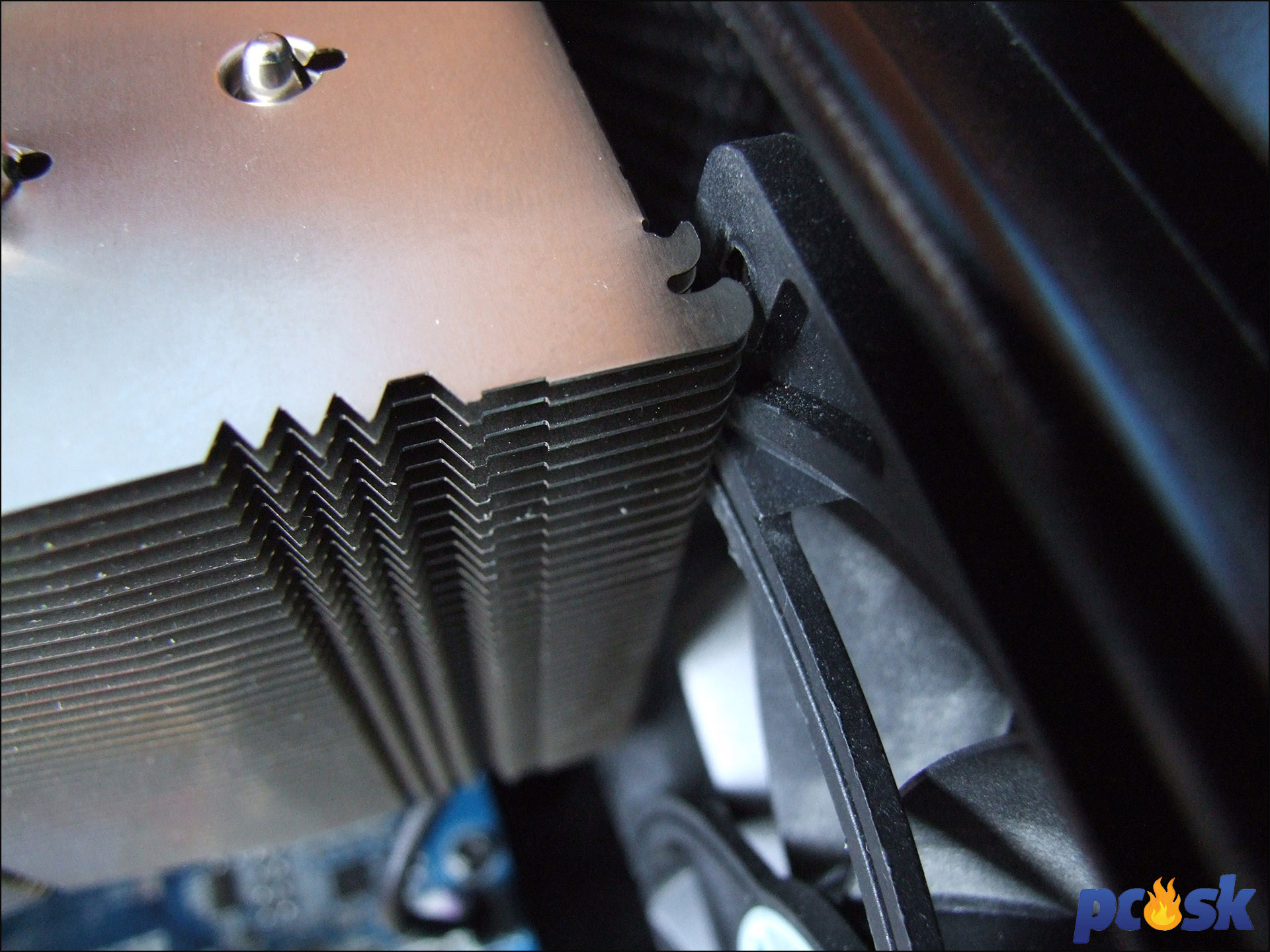

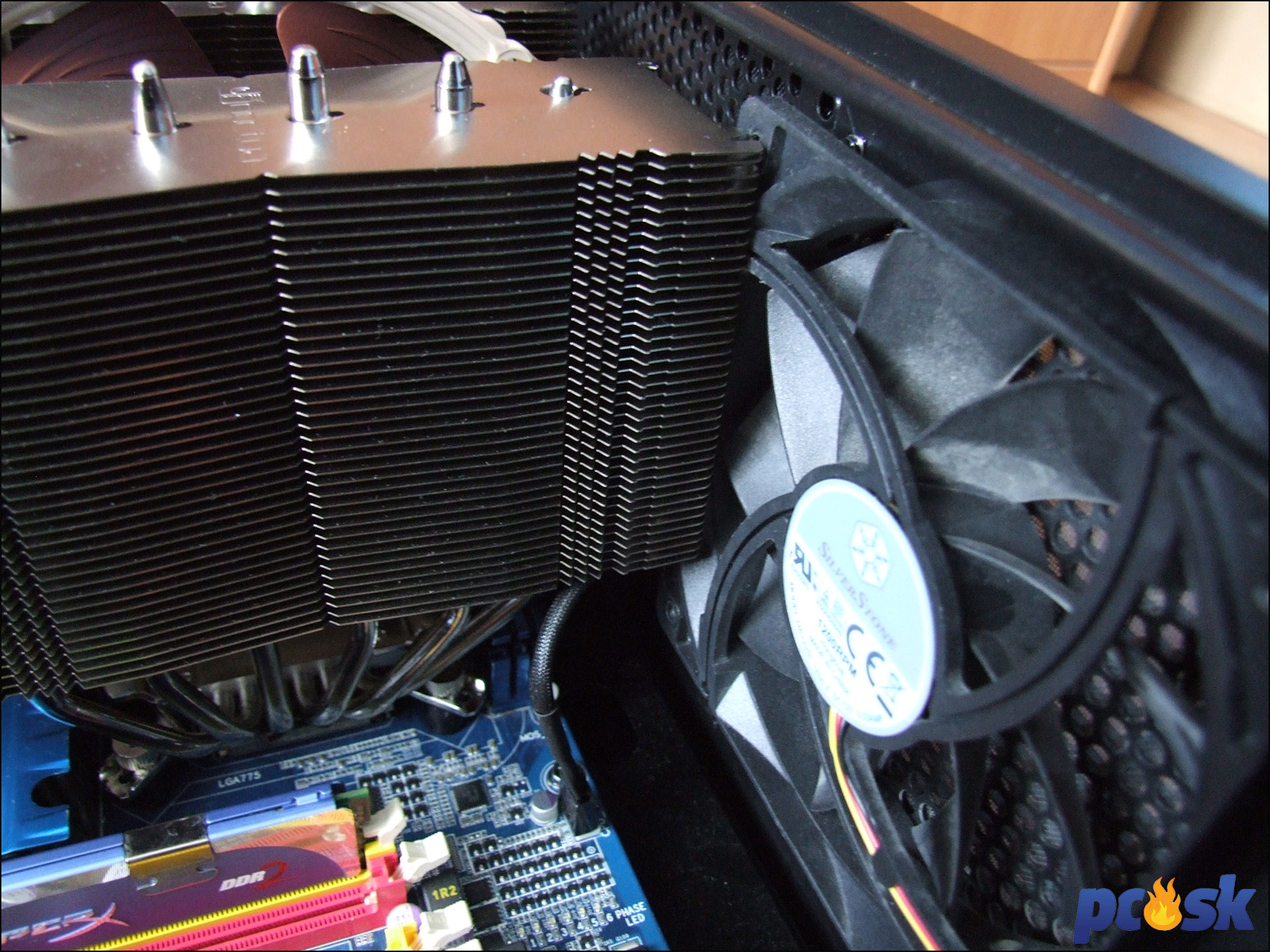

Montáž je jednoduchá a kvalitné mohutné železné prvky zabezpečia dobrý prítlak základne k IHS. Jeden menší problém som však v mojom prípade zaznamenal. Pri vkladaní základnej dosky s osadeným chladičom som len tak tak vmestil dosku do skrine a priskrutkoval ju. Chladič kvôli vyoseniu od PCIe slotov totiž vytŕča trochu viac z dosky ako by mal a narážal do systémového ventilátora umiestneného po vrchnou stenou skrinky. To spôsobilo, že mi montážne diery na doske nesedeli so závitmi v skrinke a nemohol som dosku priskrutkovať. Nakoniec som trochu zariskoval a pritlačil a dosku uchytil. Ak však máte pod horným vekom skrinky ventilátor či nebodaj radiátor s ventilátormi, zvážte nákup tohto chladiča.
Metodika testovania, výsledky
Testovacia zostava
procesor | Intel Core 2 Extreme QX6700@3,2GHz@1.5v |
grafická karta | ASUS 7300GT (pasívne chladená) |
základná doska | Gigabyte GA-EP45-UD3R |
SSD | OCZ Octane 128GB |
| RAM | 4x1GB Kingston DDR2 |
zdroj | SilverStone ST40F-ES |
skrinka | SilverStone TJ04-E |
operačný systém | MS Windows 7 Enterprise 64b |
použitý softvér | Prime95, RealTemp |
systémové ventilátory | 2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM |
testovacia zostava v SilverStone TJ04-E
procesor Core 2 Extreme QX6700 poskytla spoločnosť Intel
SSD Octane 128GB poskytla spoločnosť OCZ
Skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone
DDR2 pamäte HyperX poskytla spoločnosť Kingston
Storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM
Metodika merania
Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 ExtremeEdition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.
Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.
Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.
Na zaťaženie procesora využívame 64bit verziu programu Prime95 (SmallFTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.

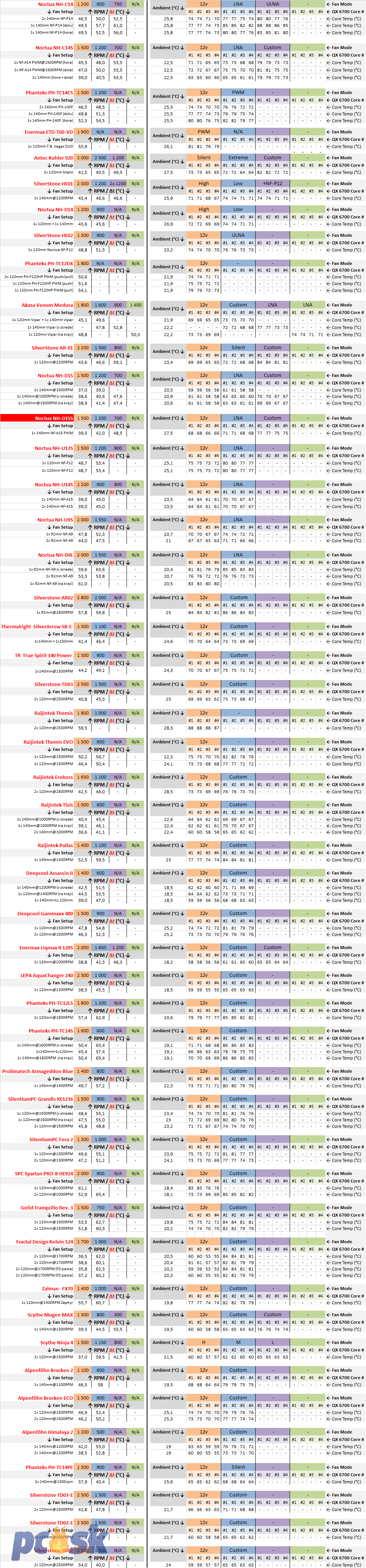

Výsledky aktívny režim
Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži
Už pri recenzii NH-D15 som skúsil režim s jednym ventilátorom v strede a tak som teraz čakal podobné výsledky. Namerané výsledky sú takmer zhodné a líšia sa približne o 1°C. Treba však poznamenať, že tentokrát som chladič testoval počas nedávnych tropických horúčav a teplota v miestnosti bola až cez 27°C. Horšie je, že chladič pri znižovaní otáčok výrazne stráca výkon a lepšie sú na tom aj omnoho lacnejšie chladiče.

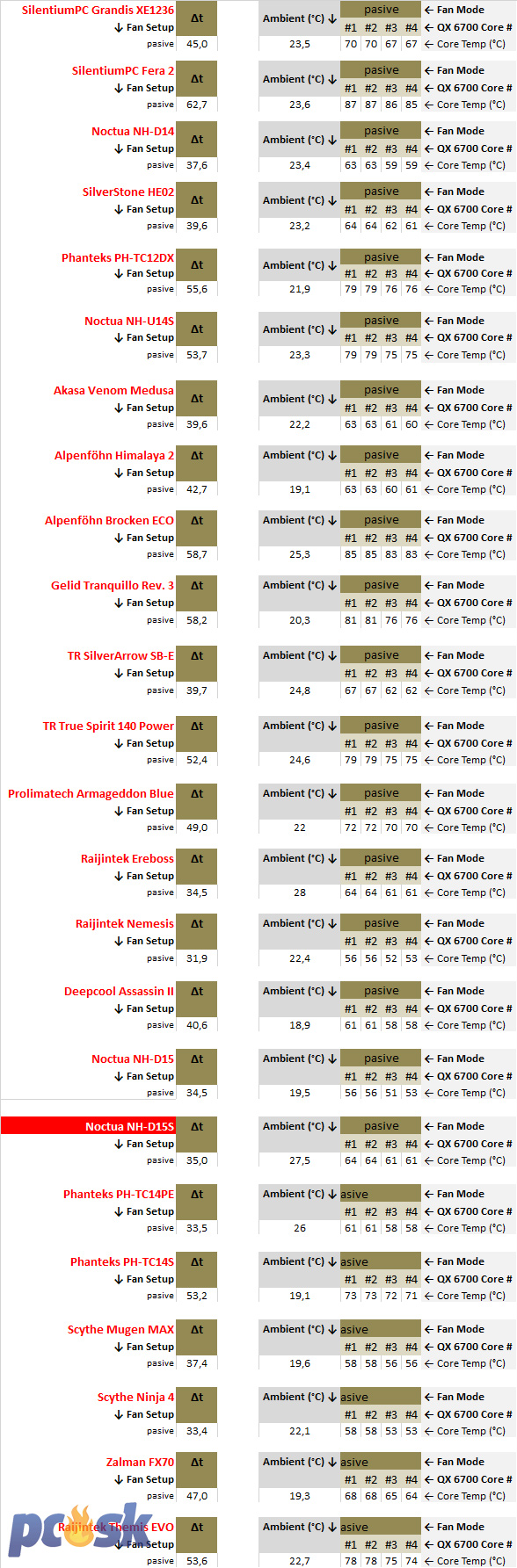

Výsledky pasívny režim
Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži
Pasív je v podstate rovnaký ako u NH-D15 a tak sa dal čakať obdobný výsledok.

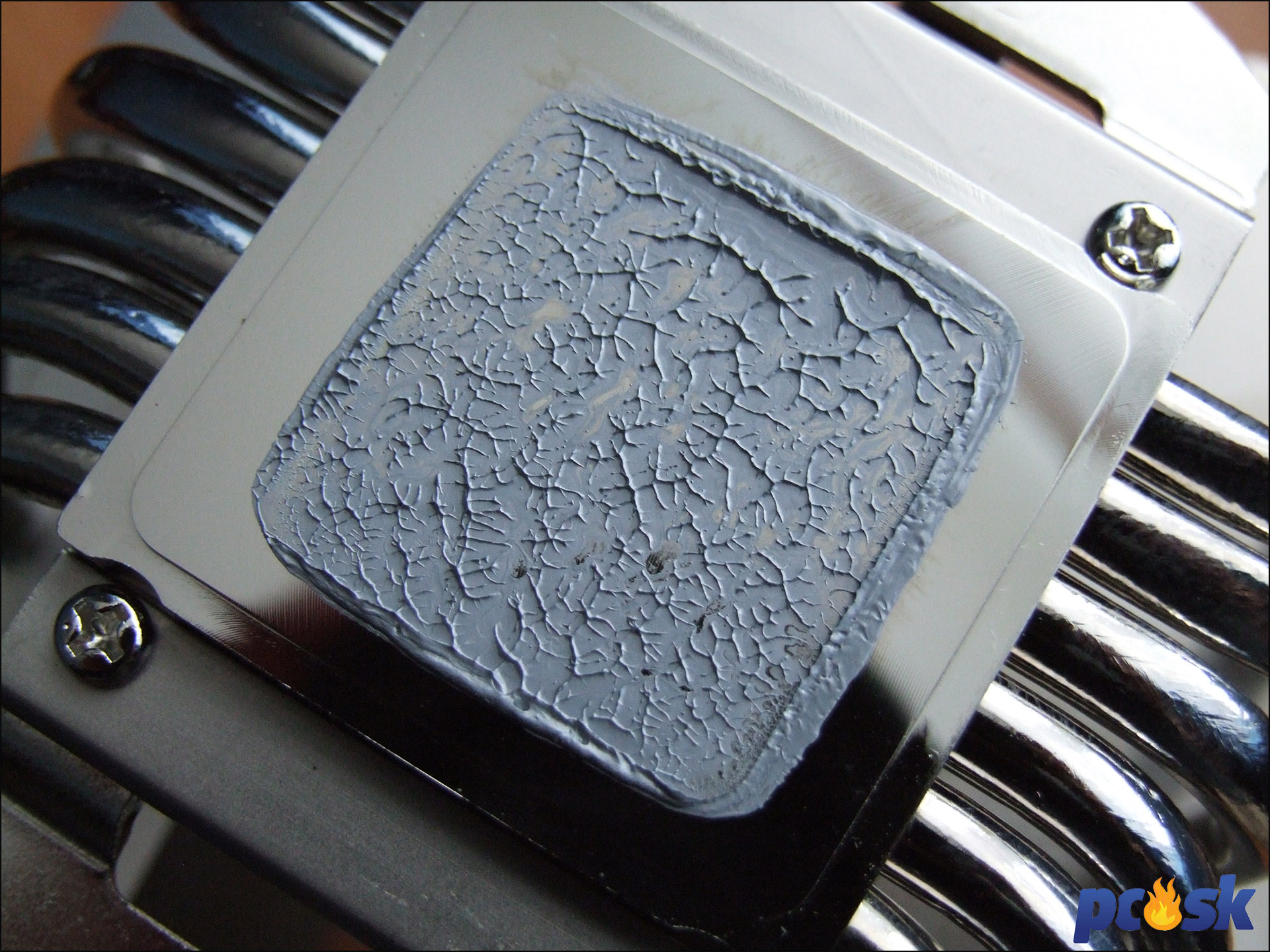

Montážny systém SecuFirm 2 sa postará o jednoduchú a pevnú montáž vďaka čomu sa teplovodivá pasta roztlačí rovnomerne po základni.
Noctua NH-D15S – Zhodnotenie, záver
Nestáva sa to často u Noctua chladičov, ale NH-D15S nie je chladič, nad ktorým by som híkal a padol z neho na zadok. Z veľkej časti to však bude zrejme tým, že ide v podstate o chladič, ktorý tu už dlho je (NH-D15) a je iba trochu pozmenený. Vyosenie chladiča nie je nijak revolučným prvkom a tak to dnes ódy na Noctuu nebudú.
Strata jedného ventilátora síce možno prospeje RAM modulom, no strata 20€ ventilátora sa prejavila iba 10€ znížením ceny. Ak si teda budete na tento chladič chcieť dokúpiť druhý kus NF-A15 PWM, vyjde vás chladič už na 100€, čo je o 10€ viac, ako u NH-D15. Ak teda rozmýšľate nad dvojventilátorovým variantom nemá zmysel váhať a jasnou voľbou je „neesková“ NH-D15.
Výkon taktiež nie je vzhľadom na cenu nijak oslnivý a chladič prekonáva hneď niekoľko lacnejších chladičov nehovoriac o tom, keď ventilátoru znížime otáčky. Vtedy chladiču dochádza dych a prekonáva ho veľké množstvo chladičov.
Inak je všetko v poriadku a tak ako sme u Noctua chladičov zvyknutí. Kvalitné a esteticky príťažlivé spracovanie chladiča, perfektné balenie, pestré príslušenstvo, jednoduchá montáž, slušný výkon a 6-ročná záruka.
Noctua NH-D15S | |
Plusy | Mínusy |
- montážny systém SecuFirm 2 - 6-ročná záruka - kvalitné spracovanie heatpipes, pasívu i základne - príslušenstvo - balenie chrániace obsah - kvalitný ventilátor NF-A15 PWM | - výkon pri nízkych otáčka vzhľadom na cenu nie je dobrý - vysoká cena v porovnaní s NH-D15 s dvojicou ventilátorov - vyosenie môže spôsobovať kolíziu s ventilátormi a radiátormi v skrinke |
Testovaciu vzorku chladiča NH-D15S zaslala spoločnosť Rascom.
