Univerzálny montážny kit Noctua NM-I3 SecuFirm2

Pri uvedení novej platformy od Intel-u so socketom LGA1156 predstavila aj firma Noctua kompatibilný montážny kit pre svoje chladiče. V krátkej novinke sa pozrieme na jeho konštrukciu a inštaláciu.Rakúska Noctua patrí v kvalite spracovania svojich chladičov a technickej podpore tradične na špičku medzi všetkými výrobcami. Vidieť to bolo napríklad aj pri uvedení novinky od Intel-u - už v čase keď sa nové dosky a procesory začali predávať, Noctua ponúkala montážny kit pre svoje chladiče, aby boli kompatibilné. Pre tých, ktorí už chladič od tejto firmy vlastnia, pripravila Noctua možnosť zaobstarať si ho zadarmo.

Tento montážny kit má názov NM-I3 SecuFirm2 a spája v jednom celku podporu pre všetky moderné socket-y od Intel-u: teda LGA775, 1156 aj 1366. Cena za samostatný kit je približne 5€.

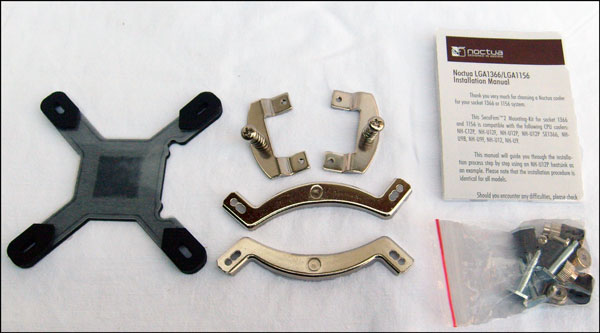

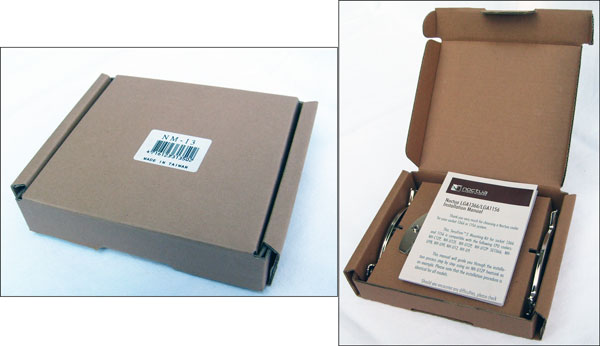

Kit sa dodáva v škatuli z bežného kartónového papiera, vo vnútri sú na ďalšom papieri umiestnené väčšie komponenty, backplate a ostatné skrutky sú pod ním.

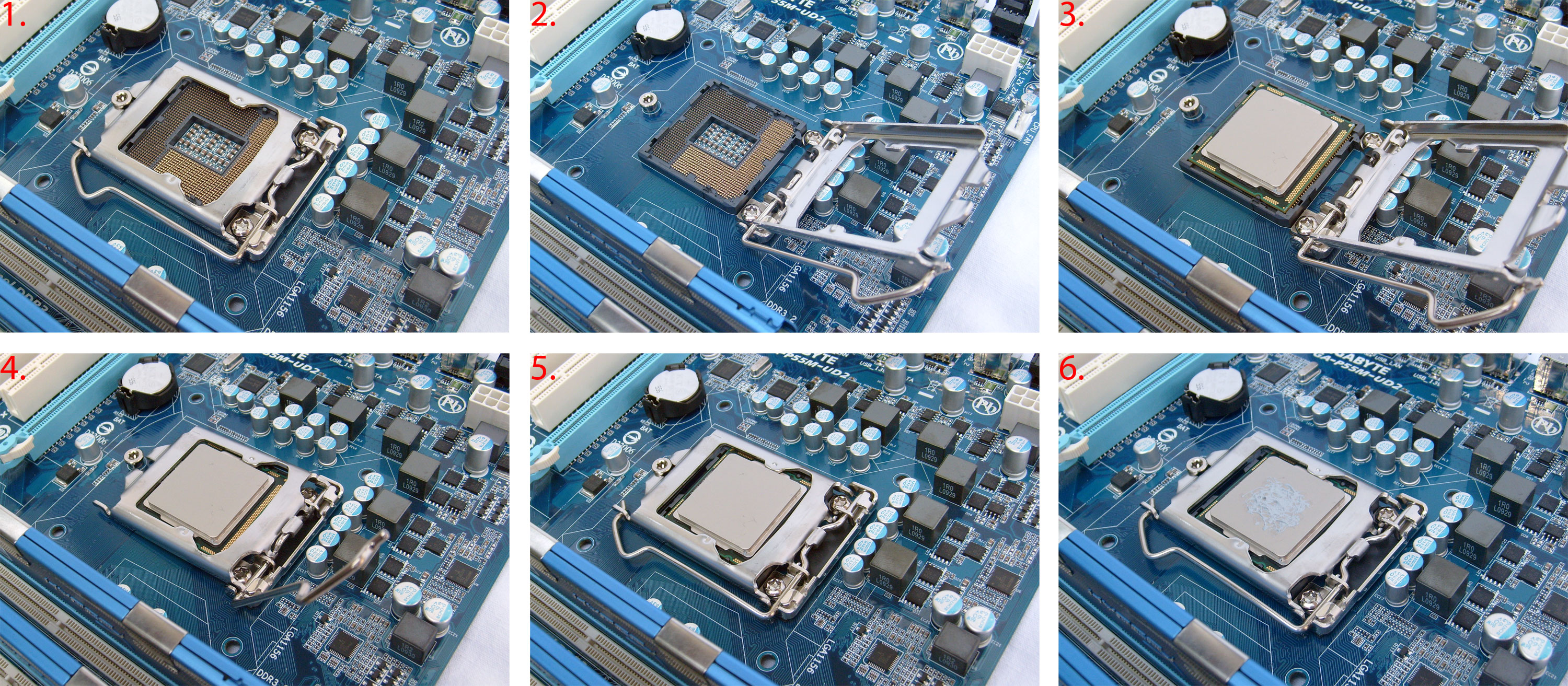

Pred inštaláciou sa samozrejme najprv osadí procesor a aplikuje sa teplovodivá pasta, ako tento proces vyzerá na sockete LGA1156 vidno na fotografiách:

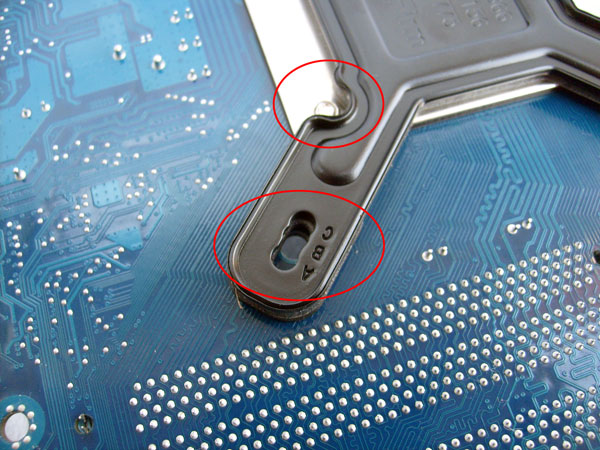

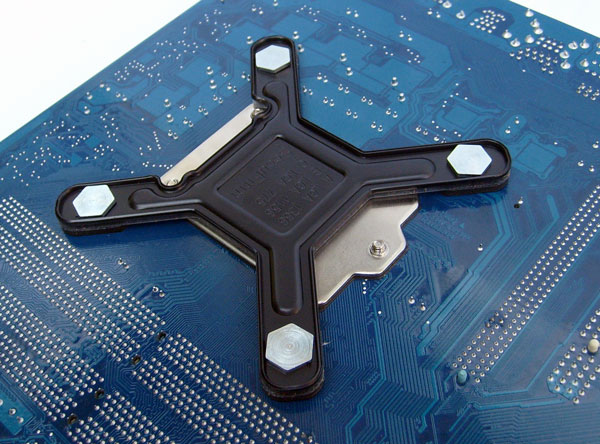

Prvým krokom je osadenie backplate na základnú dosku. Prikladá sa samozrejme zo zadnej strany, pre každý socket (LGA775, LGA1156, LGA1366) sú na ňom diery s rôznou roztečou. Po priložení musia lícovať s montážnymi dierami na sockete, u LGA1156 treba dbať aj na to, aby pasovali zárezy backplate so skrutkami socketu. Po správnom priložení sa pretiahnu dierami skrutky.




Montážne diery - A pre LGA1366, B pre LGA1156 a C pre LGA775

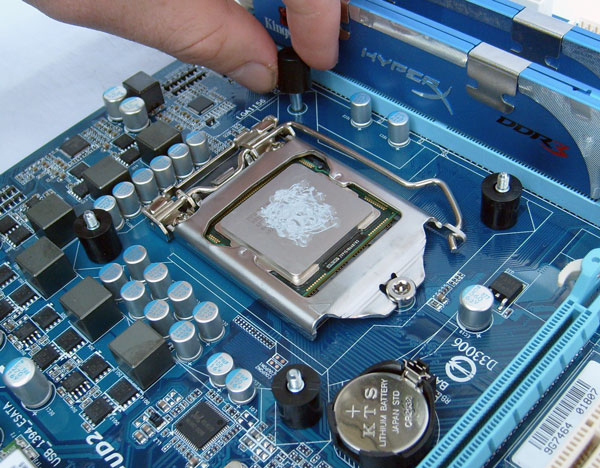

Následne sa z vrchnej strany nasunú plastové podstavce:

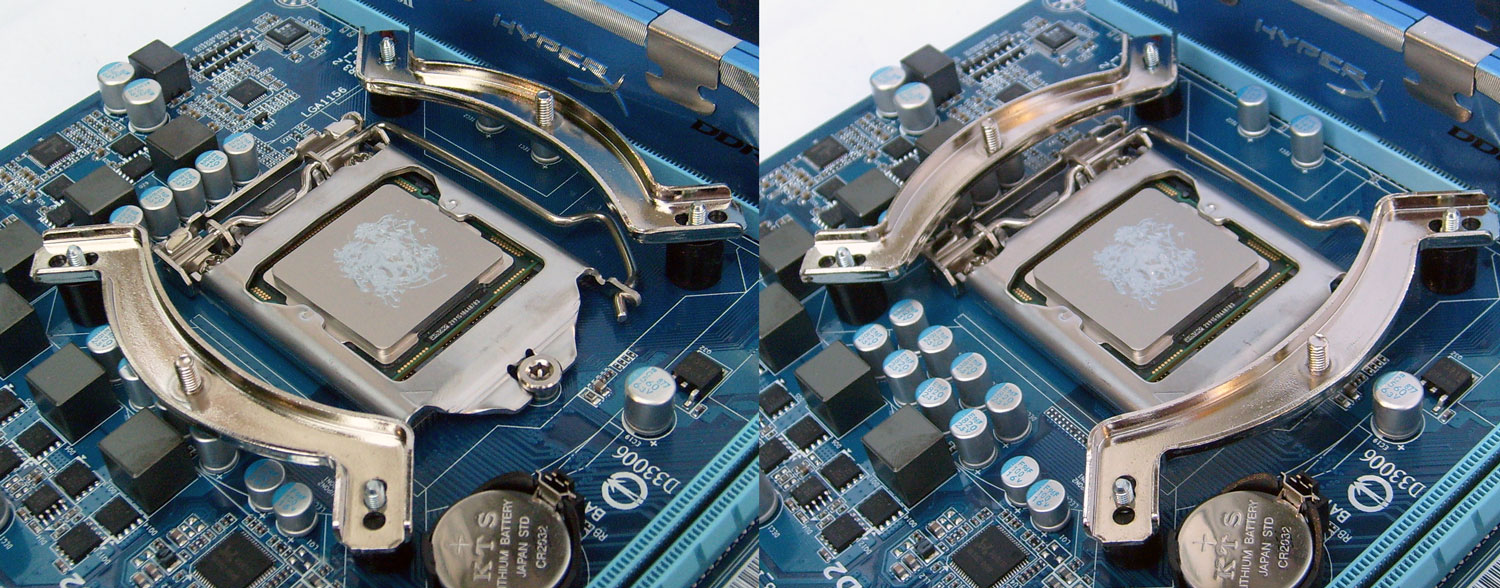

Montáž pokračuje nasadením kovových rámov. Výhodou je, že sa dá zvoliť orientácia, vďaka čomu sa dá prispôsobiť tok vzduchu v skrinke. Na fotografii vľavo bude chladič ventilátorom smerom ku RAM pamätiam a vyfukovať vzduch na zadnú stranu skrinky, fotografia vpravo znázorňuje orientáciu chladiča s vyfukovaním vzduchu do zdroja.

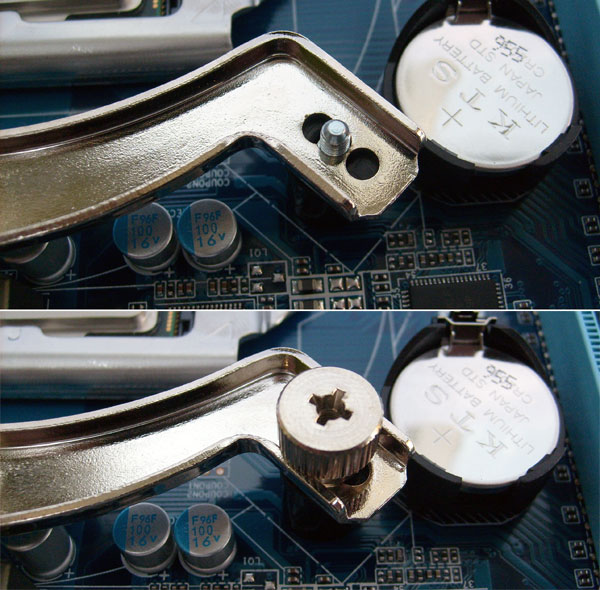

Pri nasadzovaní rámov je nutné zachovať osadenie dier ako na backplate, teda v tomto prípade pre socket LGA1156 stredné diery. Po osadení sa rámy prichytia maticami:

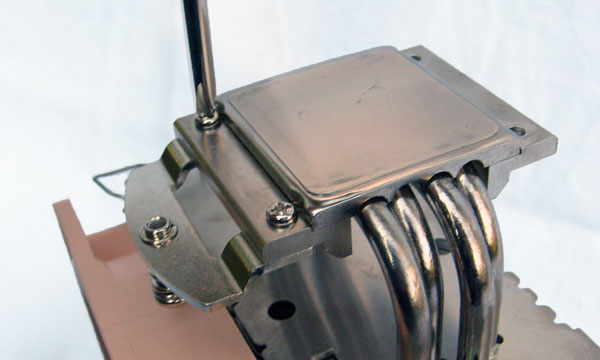

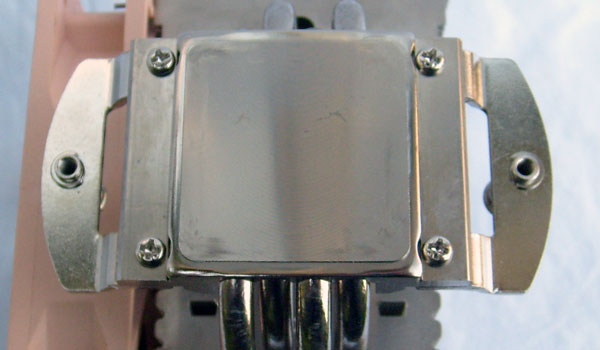

Teraz sa na základňu chladiča pripevnia úchyty pomocou skrutiek, tie sa zasúvajú zo spodu základne, pričom úchyty sú na druhej strane:

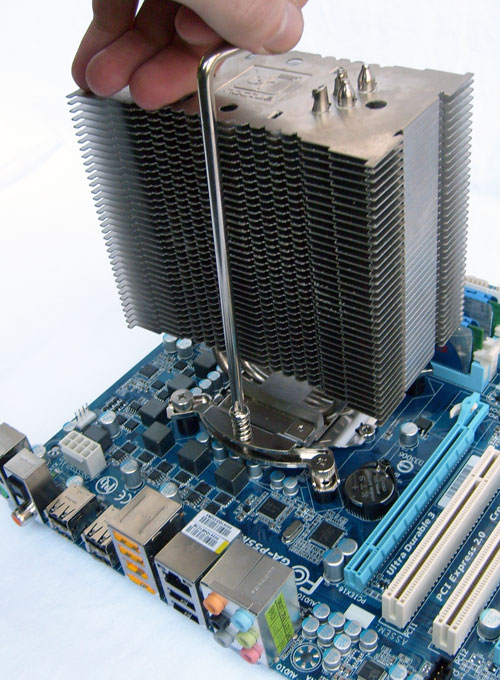

V poslednom kroku sa priloží pripravený chladič na socket a upevnia sa dve skrutky. Odporúčam uťahovať striedavo, ináč nastane problém s uchytením druhej skrutky.

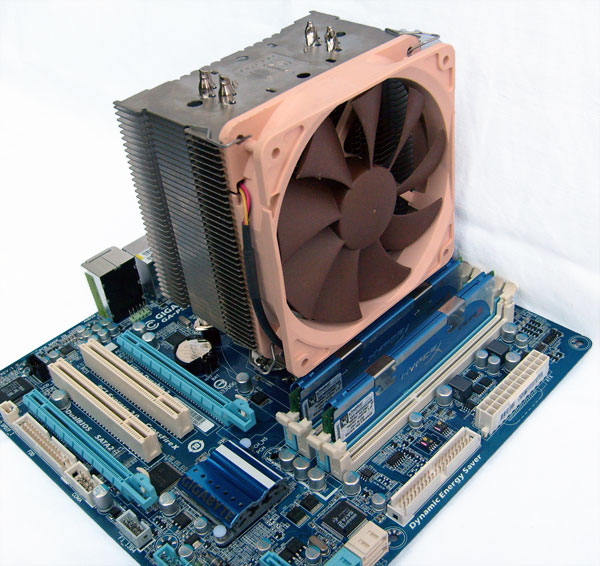

Nakoniec sa pripevní ventilátor.






Takto uchytený chladič má výbornú stabilitu - neotáča sa, ani sa nijak nenakláňa zo svojej polohy. Tiež základná doska nie je prehnutá, ako to býva v prípade použitia tradičných push-pinov.

Montážny kit NM-I3 SecuFirm2 má výhodu v univerzálnej kompatibilite so všetkými socketmi od Intel-u, pozitívne je tiež, že majitelia Noctua chladičov ho môžu získať v podstate grátis.



Za poskytnutie chladiča Noctua NH-U12P ďakujem distribútorovi Noctua pre Slovensko - Tiché PC:



Základnú dosku zapožičala spoločnosť Gigabyte, pamäte spoločnosť Kingston.
