Od spoločnosti Reeven sme už otestovali dva typy chladičov - jednovežový Hanz a dvojvežový Okeanos. Dnes sa na rad dostal malý chladič pre HTPC – Brontes. Reeven si bol výkonom svojho chladiča tak istý, že ma požiadal o test na pretaktovanom procesore i5-6600k (takt na 4600Mhz).
Nakoniec sme sa ale dohodli, že test prebehne na našej klasickej testovacej zostave LGA 775, aby sa dal výkon lepšie porovnať voči ostatným chladičom.
Reeven Brontes - Balenie, špecifikácie, dizajn
Krabica Brontes je veľmi malá. Keď som sa na ňu pozeral, v duchu som si hovoril, že to tento chladič v dnešnom teste nemôže zvládnuť. Po jeho rozbalení a bližšom preskúmaní som ale svoj názor trochu pozmenil.
Príslušenstvo chladiča je minimalistické. V balení nájdete iba to, čo budete ku chladiču naozaj potrebovať. Skrutky, uchytávací mechanizmus a kúsok pasty v malom vrecúšku. Pasta je rovnaká ako u Okeanos. Čo sa týka jej zloženia a výkonu, tak je na tom podobne ako Reeven RT-Pro. Vizuálne však takéto balenie (malé vrecúško) nepôsobí veľmi dobre. U Okeanos som tento fakt skritizoval, u Brontes nie. Dôvod je jednoduchý. Chladič má odporúčanú predajnú cenu iba 30 eur. Kompromisy sa teda niekde spraviť museli.
Špecifikácie
| Reeven Brontes | |
|
Rozmery pasívu (s ventilátormi)
|
114x105x59 mm (h x š x v) |
|
Hmotnosť (bez ventilátora)
|
- |
|
Hmotnosť (s ventilátormi)
|
325 g |
|
Materiál rebier
|
hliník |
|
Heatpipes
|
4x6 mm |
|
Materiál heatpipes
|
poniklovaná meď |
|
Základňa
|
poniklovaná meď |
|
Ventilátor
|
1x |
|
Rozmery ventilátorov
|
100x100x12 mm |
|
Otáčky ventilátorov
|
650 - 2200 RPM +/- 10% |
|
Maximálny prietok vzduchu ventilátorov
|
11,8 - 30,4 CFM |
|
Hlučnosť ventilátorov
|
10,5 - 31,7 dBA |
|
Maximálny statický tlak ventilátorov
|
1,47 mmH2O |
|
Ložiská ventilátorov
|
- |
|
Konektor ventilátorov
|
4pin PWM |
|
Maximálne TDP
|
- |
|
Kompatibilita
|
Intel
LGA 775, 1150,1151, 1366
AMD
AM1, AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+
|
|
Cena
|
25.99 eur (amazon.de) |
Reeven Brontes – Dizajn

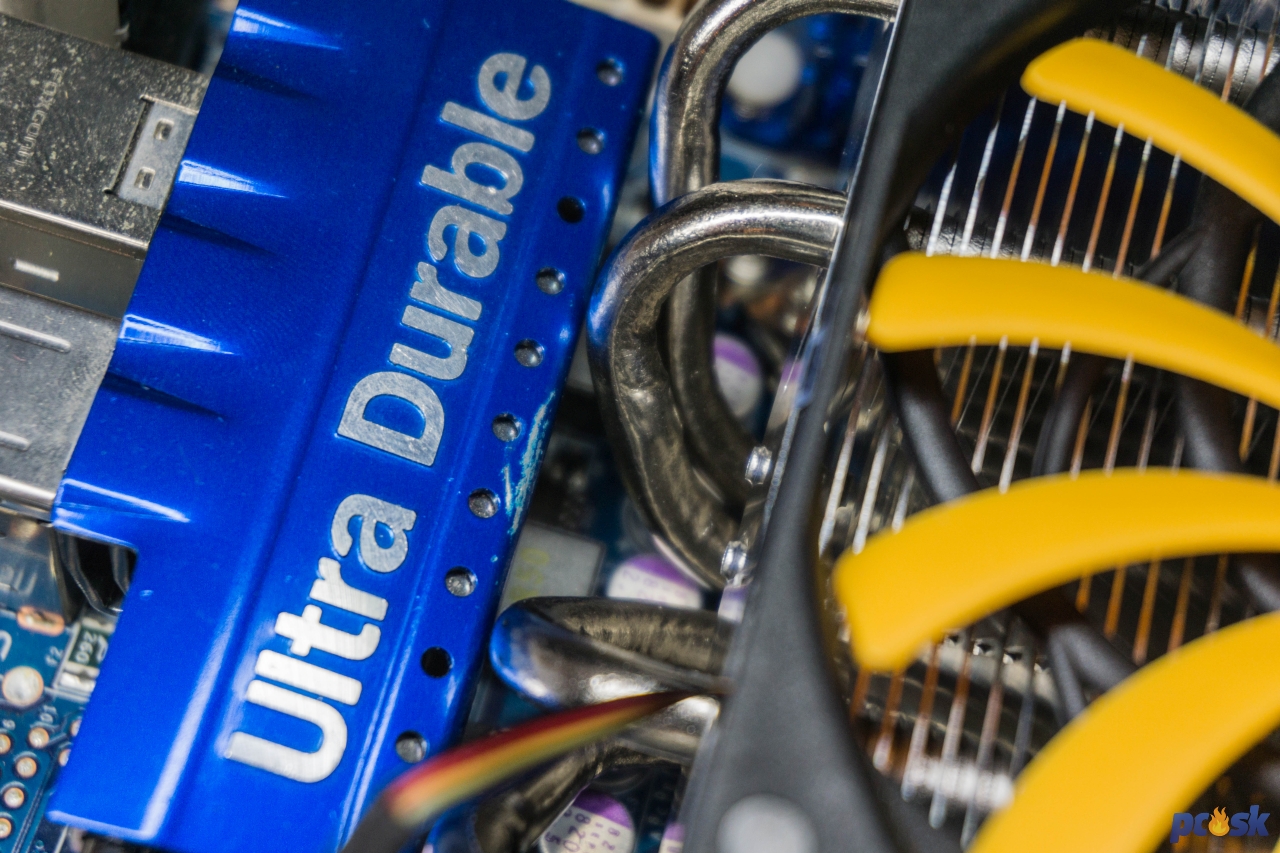

Reeven Brontes je chladič určený primárne pre HTPC a tomu je podriadená samotná konštrukcia chladiča. Brontes je rozmerovo malý chladič – 105 x 114 x 59mm. V Reeven sa rozhodli použiť až štyri heatpipe trubice. Už to naznačuje určitý potenciál chladiča. Rebrovanie nie je až tak husté a na jeho prefúknutie nebude potrebný extra výkonný ventilátora. O chladenie sa bude starať 100mm ventilátor Reeven v tradičnej žltej farbe. Celková konštrukcia chladiča je pevná a na vysokej úrovni.
Maximálny výkon ventilátora sa pohybuje na úrovni 51.2 m3/h. Ten dosiahne pri svojich maximálnych otáčkach 2200 RPM. Pri takýchto otáčkach však už budete o ventilátore počuť ale o chladenie sa postará dostatočne. Sám som zvedavý či Brontes zvládne ochladiť náš testovací procesor aj pri nižších otáčkach. Na výsledky sa pozrieme v ďalšej kapitole.
Reeven Brontes - Montáž

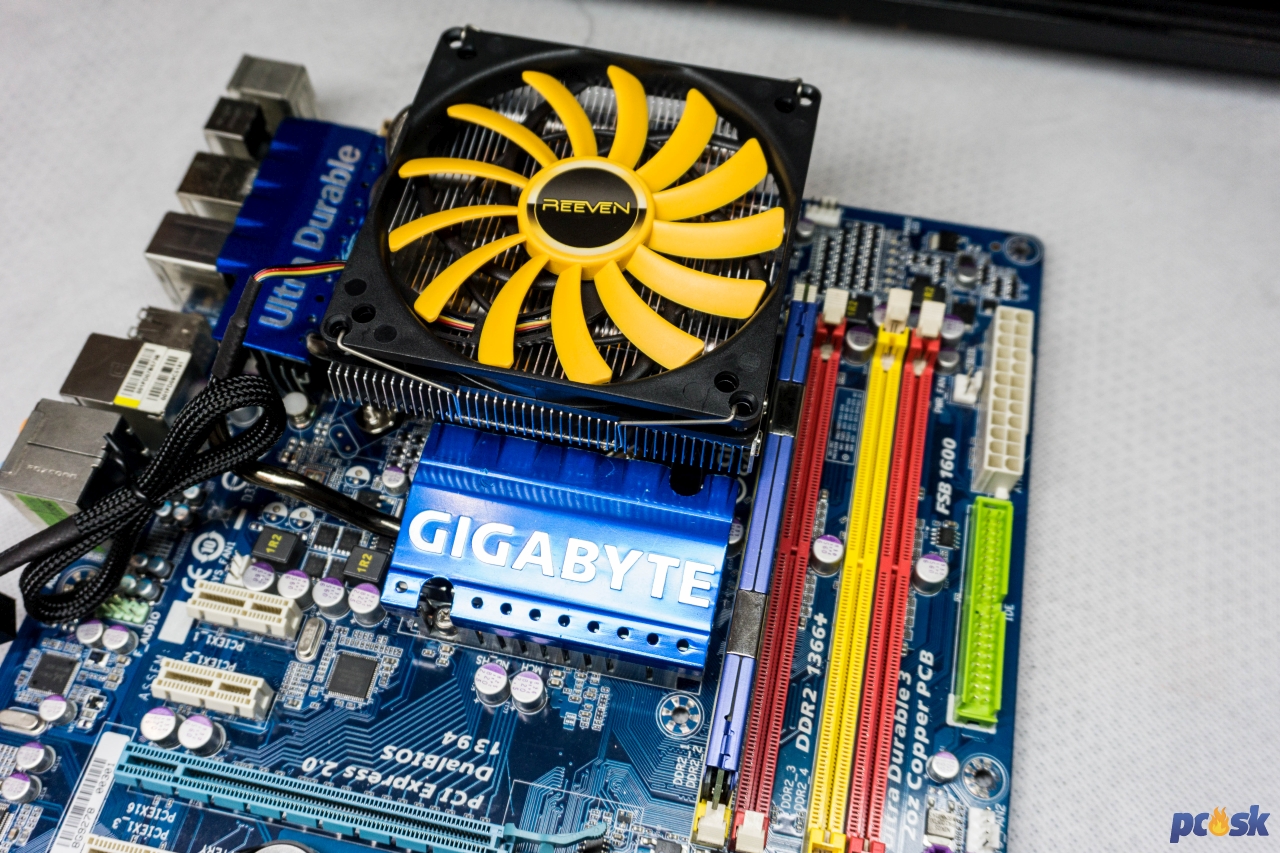

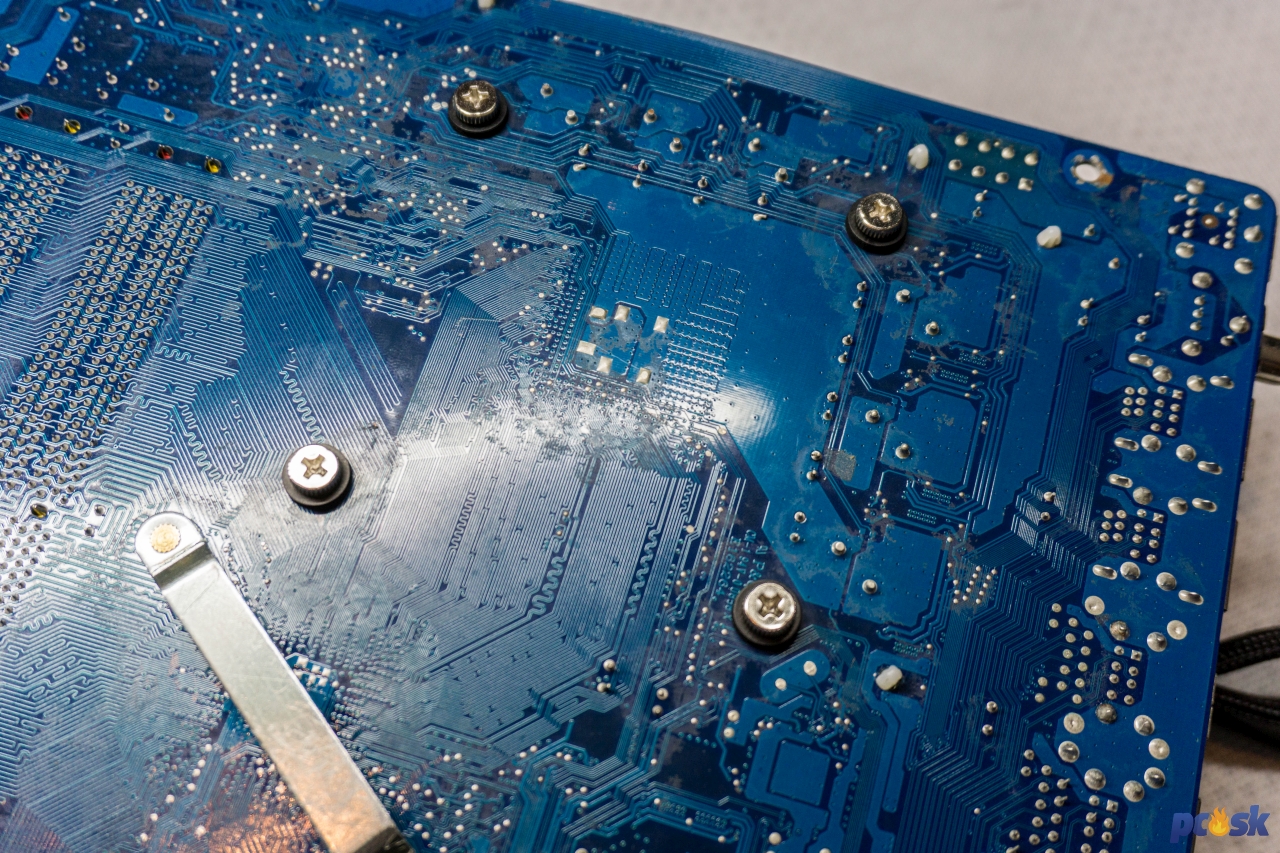

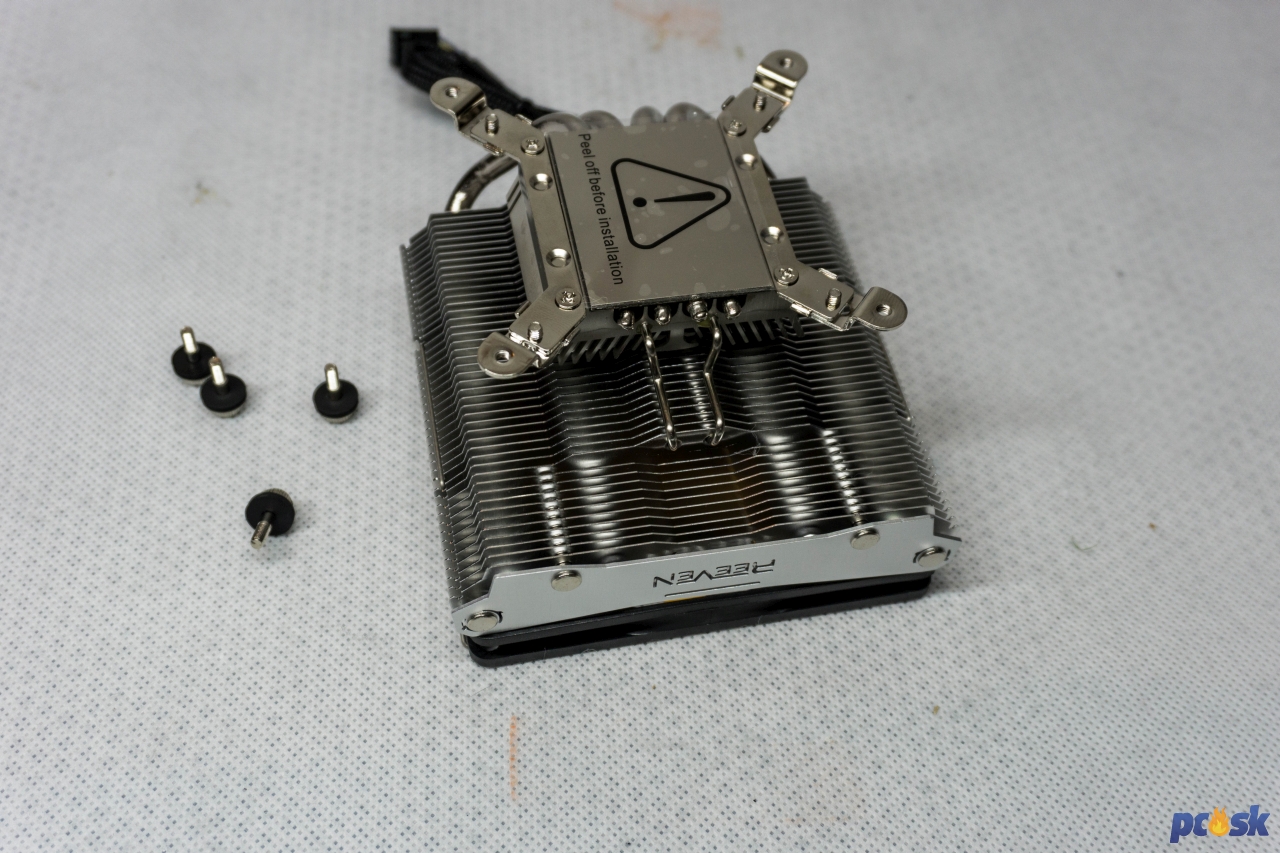

Montáž Brontes bola nakoniec komplikovanejšia než som čakal. Ako ste si mohli všimnúť z fotiek, montážnych prvkov veľa nie je. Žiadny klasický backplate, ktorý by udržal skrutky na priskrutkovanie Brontes s osadenou doskou v skrinke. Ako najľahšia sa ukázala montáž s vybranou doskou. Tak ako u inách HTPC chladičov aj tu sa skrutky skrutkujú zo zadnej časti smerom do chladiča. Jediné čo musíte spraviť, je vopred priskrutkovať spony na chladiči podľa pätice, ktorú máte. Celý montážny systém pozostáva z kovových častí.Ventilátor sa následne osadzuje pomocou klasických spôn.
Reeven Brontes - testovacia zostava, výsledky merania
Testovacia zostava
|
procesor
|
Intel Core 2 Extreme QX6700@3,2GHz@1.5v |
|
grafická karta
|
ASUS 7300GT (pasívne chladená) |
|
základná doska
|
Gigabyte GA-EP45-UD3R |
|
SSD
|
OCZ Octane 128GB |
| RAM | 4x1GB Kingston DDR2 |
|
zdroj
|
SilverStone ST40F-ES |
|
skrinka
|
SilverStone TJ04-E |
|
operačný systém
|
MS Windows 7 Enterprise 64b |
|
použitý softvér
|
Prime95, RealTemp |
|
systémové ventilátory
|
2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM |
testovacia zostava v SilverStone TJ04-E
procesor Core 2 Extreme QX6700 poskytla spoločnosť Intel
SSD Octane 128GB poskytla spoločnosť OCZ
Skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone
DDR2 pamäte HyperX poskytla spoločnosť Kingston
Storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM
Metodika merania
Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 ExtremeEdition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.
Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.
Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.
Na zaťaženie procesora využívame 64bit verziu programu Prime95 (SmallFTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.
Výsledky merania
Uznávam, že som chladič zo začiatku podceňoval. Myšlienky, že Reeven Brontes nezvládne pretaktovaný QX nahradilo príjemné prekvapenie zo samotného výkonu. Brontes sa svojím výkonom hrdo postavil dokonca aj dvojvežovým chladičom. Treba však priznať, že to dokázal iba pri plných otáčkach ventilátora. Reeven nedodáva k chladiču žiadnu redukciu pre ventilátor a vie prečo. K ventilátoru som pripojil redukciu od Noctua a podarilo sa mi znížiť otáčky ventilátora na polovicu – približne 1150 otáčok RPM. S takýmto nastavením však Brontes nedokázal zopakovať skvelé výsledky a už po pár minútach sa teplota procesora vyšplhala k 90 stupňov Celzia. Nepretaktovaný procesor by však zvládol poľahky aj s takýmto nastavením.
Reeven Brontes - Zhodnotenie, záver
Brontes ma v dnešnom teste veľmi milo prekvapil. Ak Vám neprekáža trochu hlučnejší ventilátor, nemusíte sa o svoj pretaktovaný procesor báť. Ochladiť ho dokáže ľavou zadnou. Ak si však potrpíte na ticho a budete regulovať otáčky ventilátora na pevno, dal by som si u pretaktovaných procesoroch pozor na teploty. Nepretaktované procesory dokáže uchladiť aj pri polovičných otáčkach, kedy je už pomerne tichý.
Odporúčanie autora: Osobne preferujem vzduchové chladiče od rakúskej firmy Noctua, ale snáď po prvýkrát by som bol ochotný dať prednosť inému chladiču ako Noctua. Ak k tomu prirátam cenu 25.99 eur, nie je o čom rozmýšlať.
| Plusy | Mínusy |
| Kvalitné spracovanie | Pasta iba vo vrecku |
| Maximálny chladiaci výkon | Chýbajúce gumené podložky pod ventilátory |
| Cena |
Za zaslanie Reeven Brontes do testu ďakujeme spoločnosti Reeven.
|
