SilverStone TJ08-E - potentný mATX systém

Recenzií skriniek formátu mATX a mITX máme na pc.sk ako šafranu a zatiaľ je pravidlom, že nás nimi zásobuje spoločnosť SilverStone. Po miniatúrnej SG05 a luxusnej FT03 si bližšie predstavíme novinku TJ08-E.

SilverStone TJ08-E - Úvod, Balenie, Špecifikácie

TJ08-E (Evolution) je priamym pokračovateľom TJ08 - tiež mATX skrinky, ktorá bola predstavená presne pred piatimi rokmi a vyrábala sa v čiernom aj striebornom prevedení. Značenie (TJ) jasne definuje príslušnosť k prémiovej rade Temjin reprezentujúcej to najlepšie v ponuke spoločnosti SilverStone.

TJ08, písal sa rok 2006

Zovňajšok nepostihli zásadnejšie zmeny, čo sa rozhodne nedá povedať o vnútornom spracovaní, kde nezostal kameň na kameni. Inžinieri SilverStone zapracovali nespočetné množstvo vylepšení a inovácií, ku ktorým sa dostaneme neskôr.



Balenie

Úprimne, škatuľu sme čakali o niečo "prémiovejšiu". Výrobca zrejme spolieha na to, že jeho zákazníci vedia, čo kupujú a nepotrebuje ich ohurovať pestrofarebnými lesklými nápismi a lakovanou krabicou. V zásade na obale nájdete presne to, čo potrebujete vedieť - špecifikácie a obmedzenia, ktoré je dobré rešpektovať, ak sa chcete vyhnúť problémom a prípadnej nekompatibilite komponentov.

Skrinka je posadená v dvoch polystyrénoch a igelitovom sáčku. Manuál a príslušenstvo majú svoju priehradku v jednom z polystyrénových boxov.

Príslušenstvo

Manuál, to je vám iná káva! 50 stranová brožúra tlačená na kvalitnom papieri vás prevedie každučkou drobnosťou pri inštalácii. Nechýbajú tipy, ako optimalizujete prietok vzduchu pre vašu zostavu, typ chladiča procesora a grafickej karty, kadiaľ je vhodné viesť kabeláž a mnohé ďalšie rady a odporúčania. V tomto smere SilverStone naozaj nemá konkurenciu.

Príslušenstvo dopĺňa redukcia z USB 3.0 na 2.0, sťahovacie pásky, penová podložka na grafickú kartu a hliníková tabuľka s logom výrobcu, ktorú si môžete (nemusíte) nalepiť, kam len sa vám zapáči.



Špecifikácie

SilverStone TJ08-E
Materiál
hliník, oceľ
Základná doska
mini-ITX, micro-ATX, mini-DTX
Modely
SST-TJ08-E (black)
Pozície pre mechaniky/disky
Externé:
2x 5,25"
1x 3,5" (floppy / HDD)
Interné:
4x 3,5"
1x 2,5"
Chladenie
Štandardne dodávané ventilátory:
1x 180mm SilverStone AP181 (vpredu, in-take) - dá sa nahradiť aj 140mm ventilátorom
Voliteľné:
1x 120mm (vzadu, out-take)
Predný I/O panel
2x USB 3.0 (spätne kompatibilné s 2.0)
1x audio in / out
On/Off tlačidlo
Reset tlačidlo
2x LED indikátor
Rozmery
374mm (výška) x 210mm (šírka) x 385mm (hĺbka)
Hmotnosť
5,3kg
Poznámky
Maximálna výška chladiča procesora - 165mm
Maximálna dĺžka grafickej karty - 336,5mm
Odporúčaná dĺžka zdroja - 160mm (max. 180mm)
Orientačná cena
~94EUR s DPH (cena odporúčaná výrobcom)



SilverStone TJ08-E - Exteriér

TJ08-E sa drží zaužívaných koľají, ktorými je pre výrobcu jednoduchý, no za to do najmenšieho detailu prešpekulovaný dizajn. Výnimkou je azda najnovší prírastok v Precision sérii - PS06B-W s, pre SilverStone, netypickým zjavom.

Šírka skrinky 210mm je porovnateľná s akýmkoľvek klasickým mid-towerom, či dokonca full-towerom Enermax Spinerex. Pri výške 374mm  TJ08-E pôsobí dojmom obézneho trpaslíka. :-)



Pre čelo a kryty externých pozícií výrobca zvolil kvalitnejší materiál, konkrétne čierny brúsený hliník. Dominantným prvkom je mriežka pre 18cm ventilátor SilverStone AP181. Modrý plast v USB konektoroch je jasným znakom prítomnosti podpory USB vo verzii 3.0.

Pohľad na neštandardné umiestnenie otvoru zadných I/O portov, ventilátora a krytiek rozširujúcich kariet dáva tušiť istú "zradu" vo vnútri. Každý voľný kúsok plechu výrobca využil na dierovanie, keďže TJ08-E je konštruovaná ako skrinka s pozitívnym tlakom. Mriežka zadného ventilátora má jemnú štruktúru, ktorá prispieva k zníženiu aerodynamického hluku prúdiaceho vzduchu.

Zdroj sa montuje do hornej časti skrinky, a to buď ventilátorom orientovaným hore alebo dolu.



S podobným systémom vyberania a čistenia prachového filtra sme sa stretli už v PS06B-W. Úzka štrbina prechádza naprieč celou prednou maskou a filter tak kompletne prekrýva nasávací otvor a ventilátor.

Pohodlná montáž a demontáž prachového filtra bez nutnosti rozoberať skriňu.

Nakoľko sa zdroj montuje hore, naspodku logicky chýba otvor a mriežka ventilátora. Celá spodná strana je plný plech s niekoľkými skrutkami a montážnymi dierkami. Štvorica v prednej časti slúži na upevnenie 2,5" disku a ďalšie štyri šróby v ich tesnej blízkosti držia vnútorný kovový rámik pre jeden 3,5" disk (pozícia prístupná zvonka - pod predným ventilátorom) alebo disketovú mechaniku. :-)

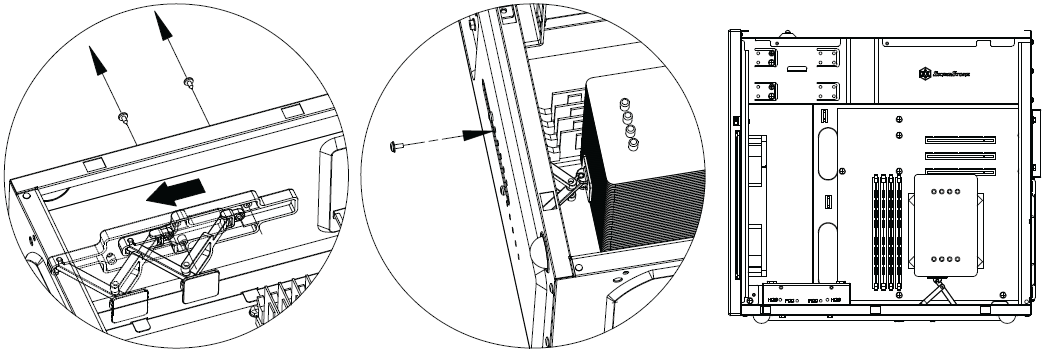

Súvislý rad otvorov a skrutiek v strede využijete pri polohovaní vnútorného mechanizmu, ktorý funguje ako podpora masívnejších chladičov procesorov.

Nožičky v tvare pologule sú vyrobené z mäkkej gumy, vďaka čomu majú výbornú priľnavosť k podlahe.



Podpera pasívnej časti vežovitého chladiča procesora v akcii.



Ďalšou špecialitou výrobcu je magnetické uchytenie filtrov, ktoré je v prípade TJ08-E použité pre hornú pozíciu.




SilverStone TJ08-E - Interiér

Na základe viacerých indícií, ktoré sme už naznačili v predošlom texte, sa dá očakávať neštandardné vnútorné rozmiestnenie komponentov. V dôsledku otočenia základnej dosky o 180° sa ku komponentom pristupuje pomerne netradične, cez pravú bočnicu (v princípe nejde o nový koncept, no nepoužíva sa až tak často).

Dominantným prvkom interiéru je 180mm nasávací ventilátor SilverStone AP181 (Air Penetrator). Tesne za ním je situovaná klietka pevných diskov a ako naznačuje výrez v zadnej stene, približne v rovnakej rovine sa bude nachádzať chladič procesora a tak isto grafická karta. Práve otočením základnej dosky výrobca dosiahol to, že jedeným väčším ventilátorom dokáže pokryť všetky dôležité komponenty a vďaka dizajnu s pozitívnym tlakom vzduchu teplý vzduch automaticky opúšťa skrinku cez bohato perforované zadné a bočné steny. Odsávanie navyše môžete podporiť jedným 120mm ventilátorom vzadu.

V hornej časti je priestor na dve 5,25" zariadenia a zdroj s odporúčanou dĺžkou 160mm (maximálne 180mm). Ako sa ukázalo v našom prípade, aj tých 160mm je dosť na tesno. V obrázku napravo vidieť nad predným filtrom dvojpolohový prepínač, resp. regulátor otáčok Penteratora.



Plechový box je zvnútra vystlaný tlmiacou penou a pojme štyri 3,5" disky, ktoré sa doň vkladajú pozdĺžne, tzn. konektormi smerujúcimi k zadnej časti skrinky. Plastový výčnelok na hornej strane poslúži ako podložka pre dlhšie grafické karty a v prípade potreby sa dá navýšiť o priloženú gumenú podložku. Pod box ešte napracete buď jeden SSD alebo ďalší 3,5" pevný disk. V pravom rohu vidieť sklopenú podperu chladiča procesora.



Miesta na kabeláž je za zadnou stenou skutočne požehnane.



Nahý až na kožu... :-) Všetky kryty mechaník a roširujúcich kariet sú pripevnené skrutkami. Hornú stenu pridŕža až šesť skrutiek (2x z každej strany + zozadu) a od ostatnej kostry ju izoluje dvojica gumových stĺpikov v prednej časti. Celkové spracovanie je na vysokej úrovni a poteší najmä zmysel výrobcu pre detaily, ktorý srší z každého centimetra skrine.



Kus brúseného hliníka a.k.a. predná maska TJ08-E.





SilverStone TJ08-E - Montáž komponentov

Montáž sme započali osadením zdroja a optickej mechaniky na svoje miesto. Nutno podotknúť, že najmä pre montáž zdroja je potrebné demontovať hornú stenu skrine a samozrejme bočnice, pretože ku štyrom zo šiestich skrutiek máte prístup až po zosadení bočných panelov. Z našich skúseností odporúčame horný kryt montovať späť až po skompletizovaní celej zostavy, pretože ku káblom zdroja a konektorom sa z vnútornej strany pristupuje absolútne nepohodlne.

Zdá sa, že miesta je zatiaľ dostatok.



Osadený zdroj a mechaniku prakticky nie je zboku vidieť.



Po pripojení potrebnej kabeláže a konektorov do mechaniky sa priestor značne obmedzil. Hoci výrobca stanovil maximálny limit pre dĺžku zdroja na 180mm, odporúčame zostať pri kratších 160mm modulárnych modeloch.



TJ08-E "trpí" aj ďalšou výhodou v podobe odnímateľnej zadnej steny. Základnú dosku, procesor, chladič procesora a pamäte môžete montovať mimo skrinky a takto ucelenú zostavu len jednoduchú vsunúť dovnútra a pokračovať v montáži ostatných komponentov.

Namontovaná mITX doska Gigabyte H55N-USB 3.0 s nasadeným chladičom a pamäťami.



Spätná montáž osadenej dosky je bezproblémová a jednoduchá.

Výrez v zadnej stene evidentne nie je dostatočne veľký pre všetky typy dosiek. V našom prípade by sme vždy pri demontáži chladiča procesora museli rozobrať kompletne celú zostavu.



Evolučný Temjin 8 bohužiaľ nepozná bezskrutkovú montáž diskov, a tak sa budete musieť uspokojiť so štyrmi skrutkami pre každý disk. Vo vnútri sa celý kôš upevňuje dvoma skrutkami a samo upínacím poistným mechanizmom.



Osadený a dopojený pevný disk.



Skompletizovaná zostava v TJ08-E

Montáž komponentov patrí medzi tie zdĺhavejšie. Nám sa podarilo dať zostavu dokopy za približne 90 minút. Základným predpokladom je pochopiť, akým systémom treba postupovať. V princípe montáž nie je náročná. Je prácna, no logická. Osobne mi táto skutočnosť vôbec neprekáža, naopak, oceňujem fakt, že SilverStone experimentuje a snaží sa prinášať novátorské princípy a netradičné riešenia (viď napríklad FT03). TJ08-E má aj napriek malým rozmerom obrovské možnosti, či už hovoríme o podpore multi GPU systémov, high-end chladičov procesora alebo manažmente kabeláže.

Jediným zásadnejším problémom, na ktorý sme pri montáži narazili, boli krátke káble na dopojenie predných tlačidiel a LEDiek do dosky. Nemohli sme ich viesť zadnou stranou, ale krížom cez stred skrinky, čo možno najkratšou cestou.

Ak si dáte na montáži záležať, odmenou vám bude uhladený a čistý vnútorný priestor, na ktorý je radosť pozerať sa. Na ľavej fotografii je vidieť umiestnenie SSD pod diskovým košom (pravý dolný roh).





Klik pre plnú veľkosť





SilverStone TJ08-E - Testovacia zostava, Metodika

Procesor Intel Core i5 750 (95W) tiká na 2,66GHz. Chladenie má na starosti nízkoprofilový pasív Prolimatech Samuel s ventilátorom Noctua NF-S12@700RPM (U.L.N.A adaptér).

V testoch mATX systémov používame relatívne nenáročnú grafickú kartu HD5670 s pasívnym chladičom z Accelero Twin Turbo. Keďže ide o pasívne riešenie, efektívne prúdenie vzduchu v skrinke má výrazný vplyv na teplotu čipu. Ako sa ukázalo, pri horšom prietoku vzduchu (SilverStone FT03 s jediným ventilátorom na 700RPM), dokáže aj HD5670 vystrčiť rožky a atakovať hranicu 90°C na jadre. :-)



Testovacia zostava

procesor: Intel Core i5 750@2.66GHz
grafická karta: HD5670 pasívne chladená Accelero Twin Turbo
základná doska: Gigabyte H55N-USB 3.0
ssd: OCZ Vertex 3 60GB
ram: 2x2GB Kingston DDR3
zdroj: Enermax MODU 87+ 500W
chladič procesora: Prolimatech Samuel + 1x 120mm Noctua NF-S12B FLX@700RPM
operačný systém: MS Windows 7 Enterprise 64b
použitý softvér: FurMark, Prime95, AIDA64
systémové ventilátory: 1x 180mm SilverStone AP181@700/1200RPM, 1x 120mm Noctua NF-S12B FLX@700RPM

Metodika Merania

Grafická karta bola zaťažovaná benchmarkom Furmark približne 15 minút, resp. po dobu preukázateľného ustálenia teplôt. Minimálne a maximálne hodnoty boli odčítavané z programu AIDA64.

Na zahrievanie procesora bol použitý známy program Prime95 v 64bit verzii. Procesor bol zaťažovaný 15 minút a hodnoty odčítavané z programu AIDA64.

Na meranie hluku sme použili hlukomer Voltcraft SL-100 . Meralo sa zo vzdialenosti 75cm, diagonálne na ľavú bočnicu v móde „slow“. Hlukomer bol umiestnený na statíve. V zostave okrem systémových ventilátorov bežali vrtule Noctua NF-S12B@700RPM (chladič procesora) a jedna v zdroji Enermax MODU 87+ 500W s automatickou reguláciu.

Nameraná izbová teplota, pri ktorej boli realizované testy teplôt bola 25 stupňov celzia.

Aby sme eliminovali rozdielne podmienky pri testoch teplôt komponentov v jednotlivých skrinkách, všetky uvedené teploty sú po odpočítaní nameranej izbovej teploty (∆t). Výsledky sú zoradené vzostupne, podľa nameraných hodnôt v záťaži zvlášť pre procesor a grafickú kartu.

Testy prebehli pri nasledovných nastaveniach:

#1 - SilverStone AP181 bežal na vysokých otáčkach (1200RPM, vpredu, in-take) a systémový Noctua NF-S12B FLX na 700RPM (vzadu, out-take)

#2 - SilverStone AP181 bežal na nízkych otáčkach (700RPM, vpredu, in-take) a systémový Noctua NF-S12B FLX na 700RPM (vzadu, out-take)



SilverStone TJ08-E - Výsledky meraní

Teploty procesora

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži (červené stĺpce).



Teploty grafickej karty

Výsledky zoradené vzostupne podľa nameraných teplôt grafickej karty v záťaži (modré stĺpce).



Hlučnosť

Výsledky zoradené vzostupne podľa nameranej hlučnosti.





SilverStone TJ08-E - Analýza výsledkov, Praktické skúsenosti, Záver

Podľa očakávaní, TJ08-E sa podarilo dostať na špicu a prekonať ostatnú mATX skrinku výrobcu - FT03 a rovnako mITX "škatuľku" SG05. Nový Temjin vyniká v chladení grafickej karty a procesora, keď dokonale ťaží s premysleného vnútorného usporiadania a plynulého prúdenia vzduchu.

Jedinou chybou na kráse je vyššia hlučnosť predného ventilátora, ktorý je príliš počuť aj na nízkych otáčkach. Pri takýchto skrinkách je bežné, že si vďaka svojim útlym rozmerom nájdu miesto na pracovnom stole a nie pod ním, ako je zvykom pri mid/full toweroch. Je samozrejme rozdiel, či sa ten istý ventilátor vrtí pol alebo jeden a pol metra od vašej hlavy, resp. uší. Vyskúšali sme preto pripojiť AP181 cez L.N.A. adaptér, ktorý dodáva Noctua k svojim ventilátorom, čím sme docielili ešte nižších otáčok (cca 400-500RPM). Systém sa stal výrazne tichším (namerali sme 21dBA@75cm) pri zachovaní stále akceptovateľných teplotách komponentov.



Klik pre plnú veľkosť.

Montáž komponentov je zdĺhavejšia, no zato zábavná a pohodlná. Budete si užívať každý detail, na ktorý výrobca pri návrhu TJ08-E myslel. Na druhej strane preto zamrzí taká maličkosť, ako sú kratšie káble od predných gombíkov a signalizačných LEDiek alebo výrez v zadnej stene, ktorý nebol kompatibilný s našou testovacou doskou (Gigabyte H55N-USB 3.0).

Spracovanie skrinky je na vysokej úrovni, použité sú rôzne hrúbky plechov, konštrukcia je však dostatočne pevná aj pri úplnom odstrojení skrine. Bočné panely perfektne doliehajú po celej dĺžke (každá bočnica má pozdĺžne po tri úchyty hore a dolu). Decentne štýlová hliníková maska ešte viac umocňuje TJ08-E celkovo dobrý dojem.

Pochvalu si zaslúži montážny systém prachových filtrov a manažment kabeláže. Poteší prítomnosť USB 3.0 portov a odnímateľná zadná stena pre pohodlnú montáž základnej dosky.

Suma sumárum, SilverStone TJ08-E je moderná skriňa, ktorej, ako z predošlého textu vyplýva, nie je veľmi čo vyčítať. Cena je nastavená tiež celkom rozumne (výrobcom odporúčaná cena je 94EUR s DPH). V porovnateľnej cenovej hladine nájdete aj jej vážneho konkurenta v podobe Fractal Design Define Mini, ktorý je už na ceste k nám do redakcie. Zostaňte naladení. ;-)

SilverStone TJ08-E si od nás odnáša ocenenie Tip redakcie.

TJ08E a FT03B

SilverStone TJ08-E
Plusy
Mínusy

- kvalitné materiály a spracovanie
- bezkonkurenčná účinnosť chladenia
- vnútorné rozloženie komponentov
- rozmery
- drahý ventilátor je súčasťou balenia
- podpora multiGPU riešení a vysokých chladičov procesora
- uchytenie prachových filtrov
- 2x USB 3.0 s vnútornou redukciou na 2.0
- manažment kabeláže
- dizajn s pozitívnym tlakom vzduchu (v skrinke sa neusádza toľko prachu)
- odnímateľná zadná stena

- časovo náročná montáž
- káble predných I/O portov by mohli byť dlhšie
- vyššia hlučnosť predného ventilátora aj na nížších otáčkach
- výrez v zadnej stene nie je dostatočný pre všetky dosky
- nemá bezskrutkovú montáž diskov

Za zapožičanie skrinky TJ08-E ďakujeme spoločnostiam SilverStone a ABACUS.



Ventilátory NF-S12B FLX poskytla spoločnosť RASCOM.
