Thermalright True Spirit 140 Power - jedna veža a šesť 8mm heatpipes v teste



Dnešná recenzia sa bude venovať chladiču od výrobcu, od ktorého sme testovali iba jeden chladič. Je ním jednovežový chladič až so šiestimi 8mm heatpipes True Spirit 140 Power od spoločnosti Thermalright, ktorý sa chváli, že dokáže odviesť až 360W tepla.



True Spirit 140 Power sa od svojho predchodcu True Spirit 140 líši hlavne typom použitých heatpipes - namiesto 6mm hetapipes sa použili hrubšie, 8mm heatpipes. Chladič sa navyše pýši, že dokáže skrotiť procesory s vysokým TDP až 360W čo je vzhľadom na konštrukciu odvážne tvrdenie.



Na balení chladiča dominuje modrá farba s čiernou, nechýba však podrobný výpis špecifikácií ktorým je venovaná jedna celá bočná strana. Vo vnútri škatule sa nachádza menšia krabička s príslušenstvom v ktorej je ešte vo väčšie igelitové vrecko.







Jednotlivé súčiastky sú ešte v samostatných menších vreckách. Balenie príslušenstva je precízne a pestré. Tvorí ho samozrejme montážna sada pre Intel a AMD sockety, teplovodivá pasta, 4 montážne spony pre ventilátory, antivibračné podložky a návod.





Pod škatuľou s príslušenstvom nachádzam prvú penovú vložku ktorá zakrýva ventilátor vedľa ktorého je pasív. Medzi oboma spomenutými časťami je druhá penová vložka a na samotnom spodku pod pasívom je ďalšia. Obsah balenia by mal tak byť naozaj dôkladne chránený pred nárazmi.





Ventilátorom je model TY-140 v elegantnom čierno-bielom prevedení. Chválim 4 spony pre ventilátory v balení nakoľko pasív je možné osadiť dvojicou ventilátorov, i keď tak jednoduché to nebude. O tom však viac v časti o montáži. Thermalright mohol do balenia prihodiť aj nejaký skrutkovač, ktorý by sa pri montáži skutočne hodil.

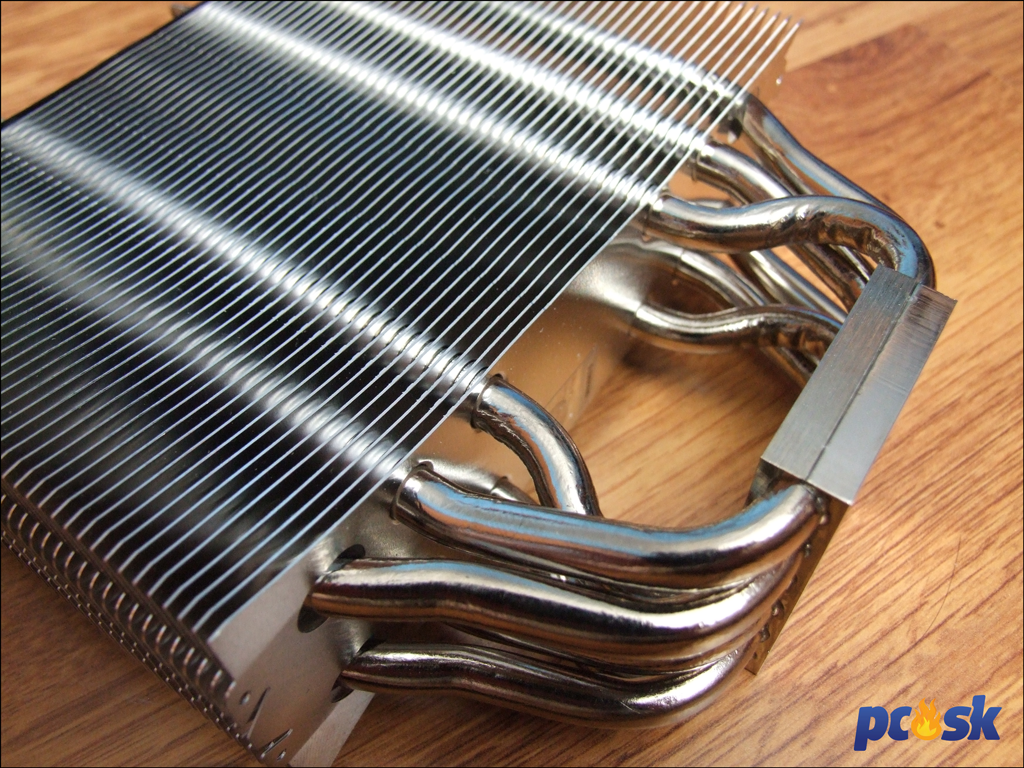

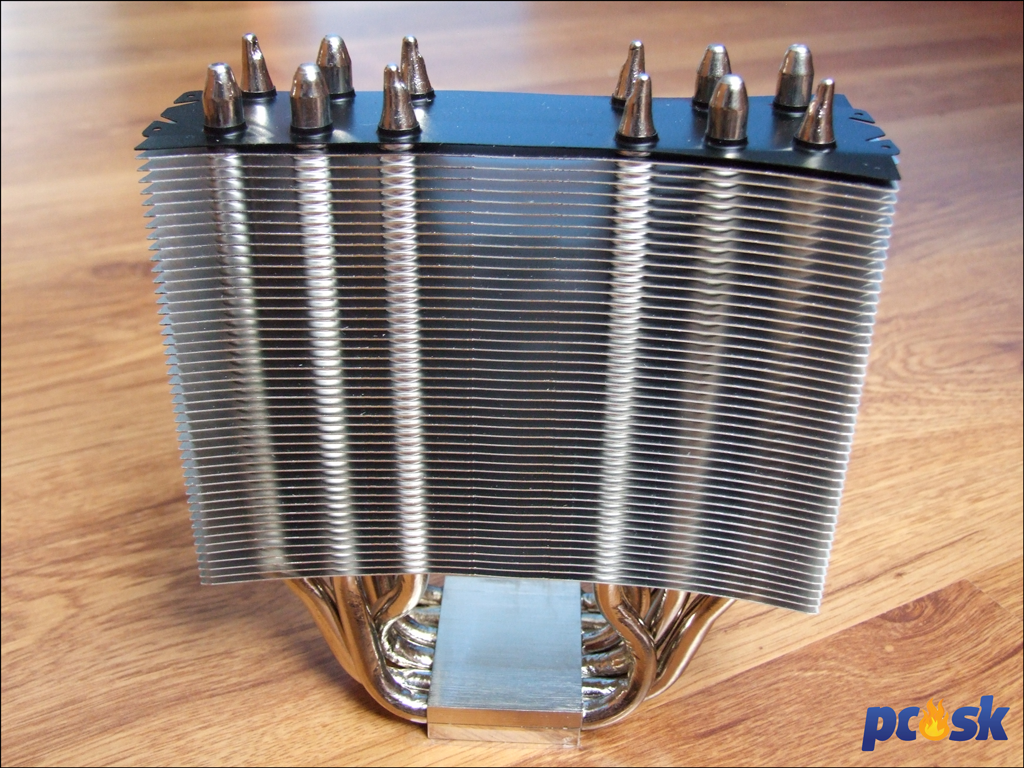

Na pasíve už na prvý pohľad zaujme jedna vec a tou je tvar. Pasív sa smerom ku krajom rozširuje a pasív tak vyzerá ako by bol v strede preliačený. Okrem toho je aj štíhly a tvorí ho 46 rebier, ktoré sú poniklované. Rebrá však nie sú príliš dobre poprepájané a tak ich je na krajoch možné zohnúť a deformovať (spolu ich držia iba heatpipes). Na pasív je možné osadiť ako 140mm ventilátor tak aj 120mm. Pre ne slúžia na pasíve 4 drobné dierky prechádzajúce všetkými rebrami.





Do pasívu odvádza teplo šestica až 8mm hrubých poniklovaných heatpipes.

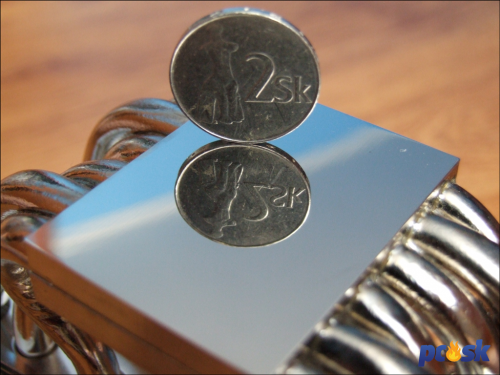

Základňa je dlhá presne 40mm a jej spracovanie je výborné. Nevyužíva žiadny priamy dotyk heatpipes s IHS, miesto toto je vyleštená do zrkadlového lesku bez akýchkoľvek nedostatkov.

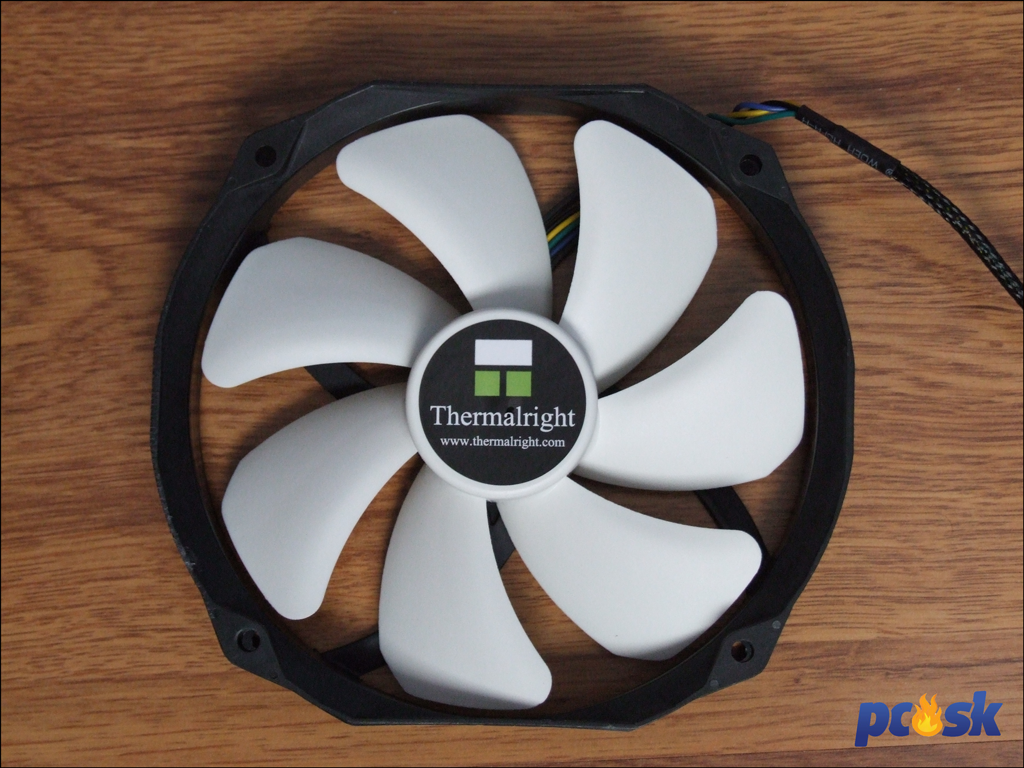

Ventilátor TY-140 dodávaný k pasívu tvorí sedem bielych lopatiek ktoré sa dokážu roztočiť maximálne na 1300RPM. Typ ložísk bohužiaľ výrobca neuvádza.

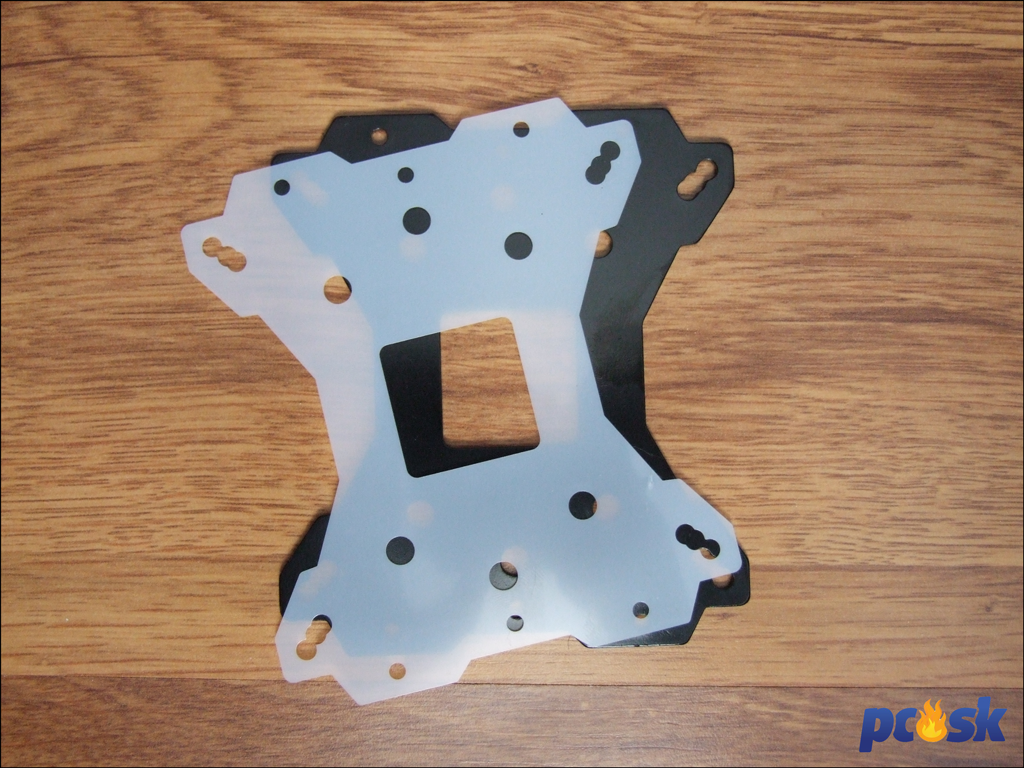

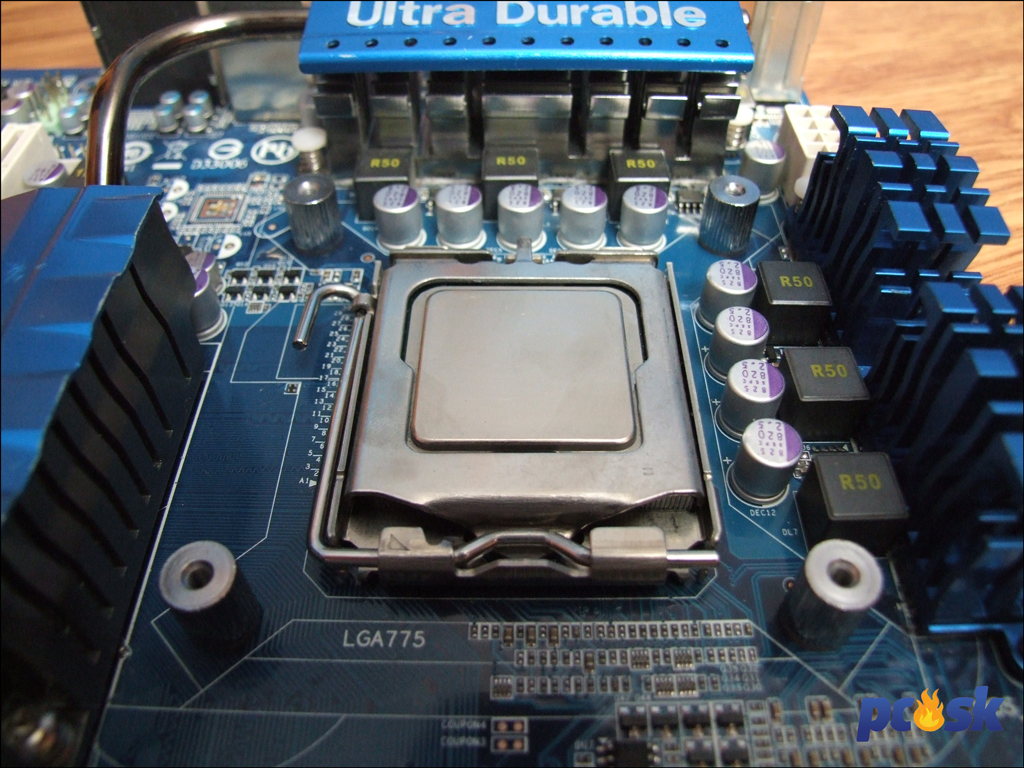

Po rozbalení montážnej sady zrejme uvidíte časť, pri ktorej zdvihnete obočie. Je ňou  priesvitná fólia, takzvaný Mylar čo je obchodný názov PET fólie. Tá sa položí nad známejšiu časť ktorou je backplate tak aby bola smerom k základnej doske. Ak ako ja používate socket LGA 775 nezabudnite dať do stredu backplate ešte plastový štvorec. Na radu prídu malé plastové matice ktoré nasunieme na trčiace skrutky.

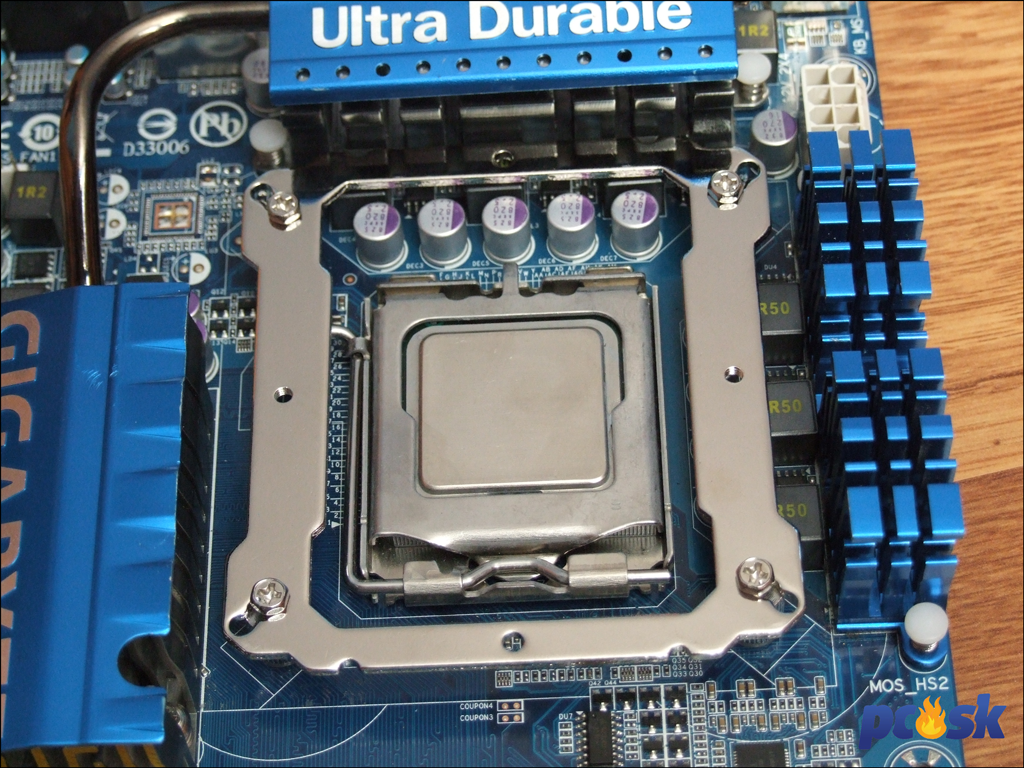

Po tomto kroku prestrčíme skrutky zospodu nahor cez patričné diery v backplate a základnú dosku. Na trčiace skrutky naskrutkujeme kovové valčeky. Po nich sa dostane k slovu druhá časť, ktorej význam nemusel byť po rozbalení jasný. Je ňou kovový rám ktorý priskrutkujeme ku kovovým valčekom.

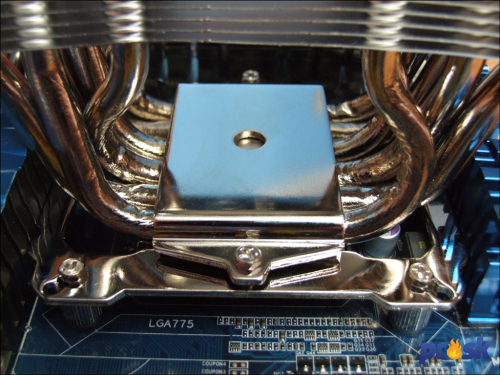

Následne umiestnime heatsink. Ten uchopíme tak, že ponad jeho základňu presunieme kovový mostík, ktorý priskrutkujeme k železnému rámu. Skrutky treba doťahovať striedavo inak by sa druhý koniec zdvihol a skrutka by nedosiahla k mostíku.





Ako vidíte skrutkovania je naozaj dosť pri montáži a bez skrutkovača sa nepohnete. Výrobca tak jeden mohol prihodiť do balenia.

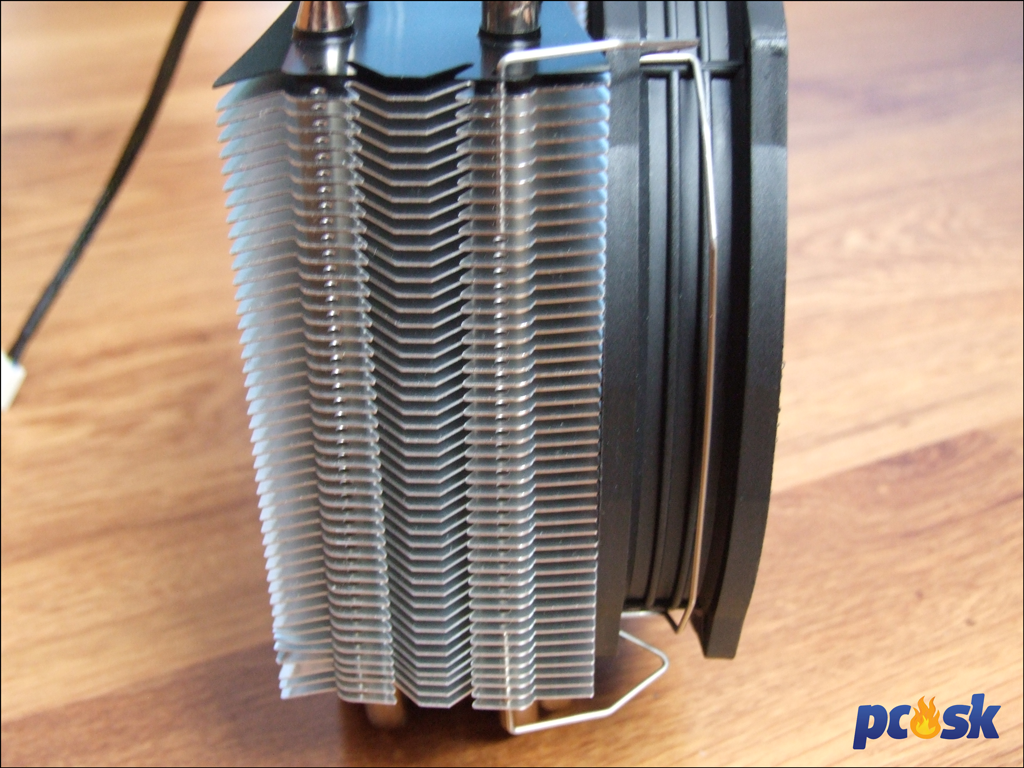

Zostáva ešte ventilátor. Keď som uvidel v balení klasické uchopovacie spony potešil som sa, že výrobca nijak nešpekuloval. No pri montáži sa ukázalo, že predsa len systém uchopovania nie je tak tradičný ako by sa mohlo zdať.

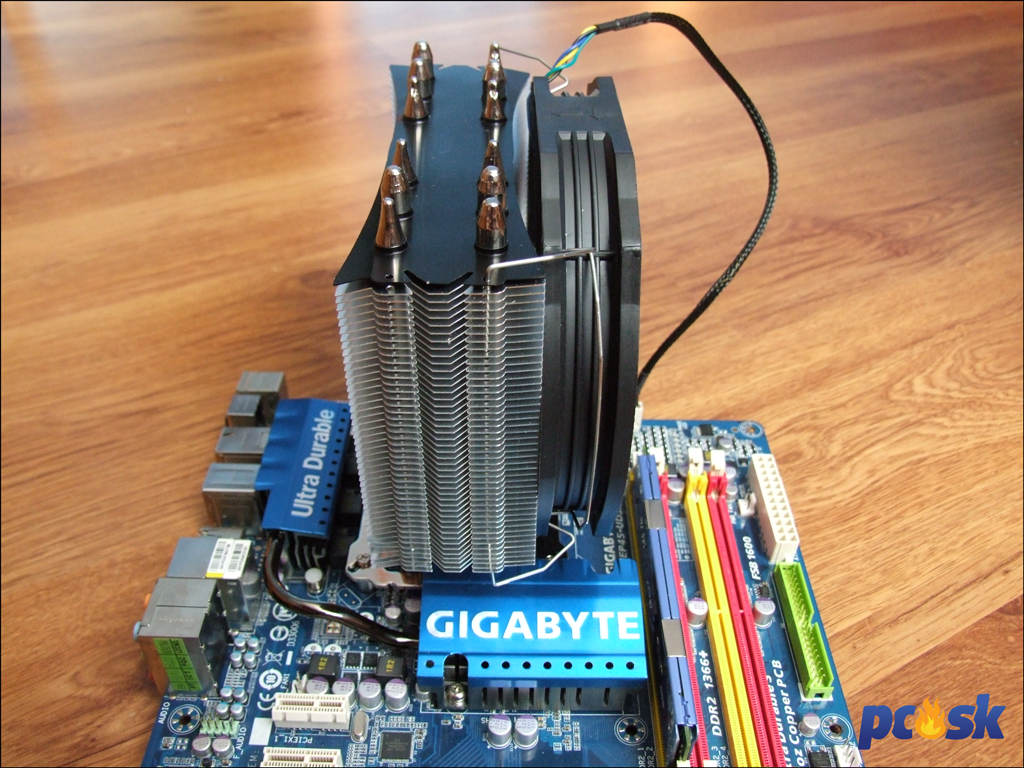

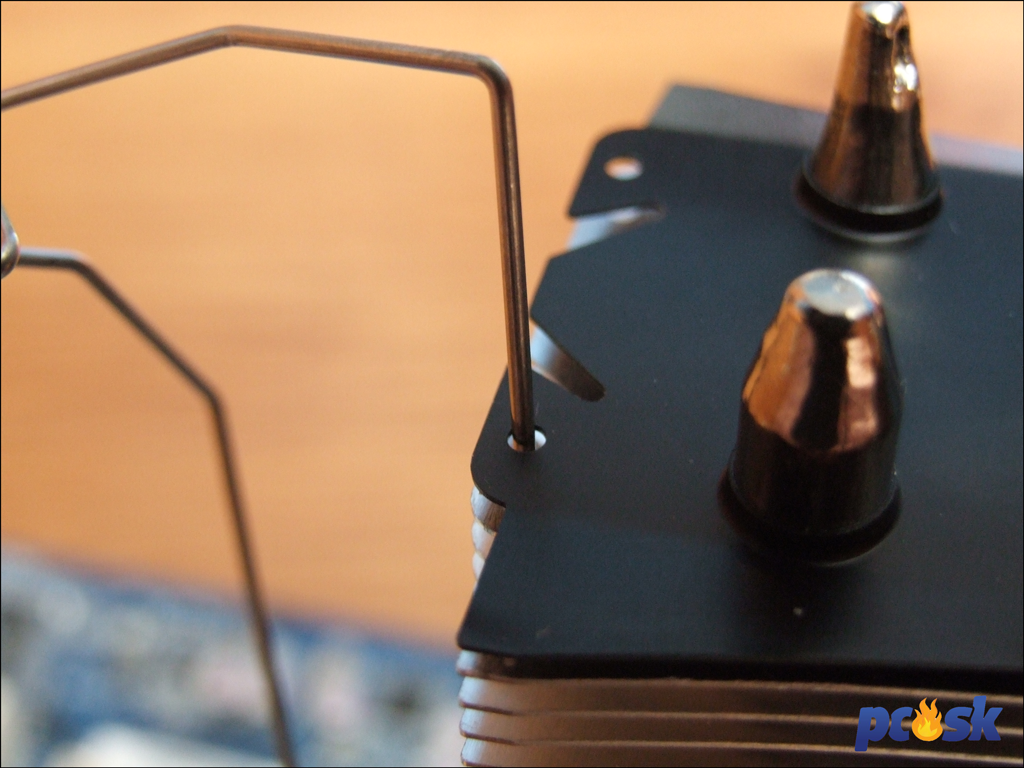

Zahnuté konce spôn totiž treba najprv prestrčiť do otvorov v pasíve zhora aj zdola. Následne priložíme ventilátor k pasívu a pricvakneme ho k nemu pomocou spôn. Tie však neprechádzajú dierami v ráme ventilátora, iba ohnutou časťou zapadnú do oných dier.





Po rozlúštení tejto záhady je inštalácia kompletná. Systém sám o sebe nie je zlý ibaže sa môže stať, že ním neosadíte všetky 140mm alebo 120mm ventilátory tak ako sa to stalo aj v mojom prípade. Chcel som zapojiť druhý 140mm ventilátor z chladiča Raijintek Nemesis do push/pull konfigurácie. Ten však v ráme má plastové priečky ktoré zavadzali výstupkom na sponách. Dva ventilátory sa tak na True Spirit 140 Power nekonali.





Pri montovaní ventilátorov sa vám môže zísť ešte jedna časť montážnej sady. Tou sú antivibračné podložky, ktorých výrobca dodal poctivo 8 kusov.

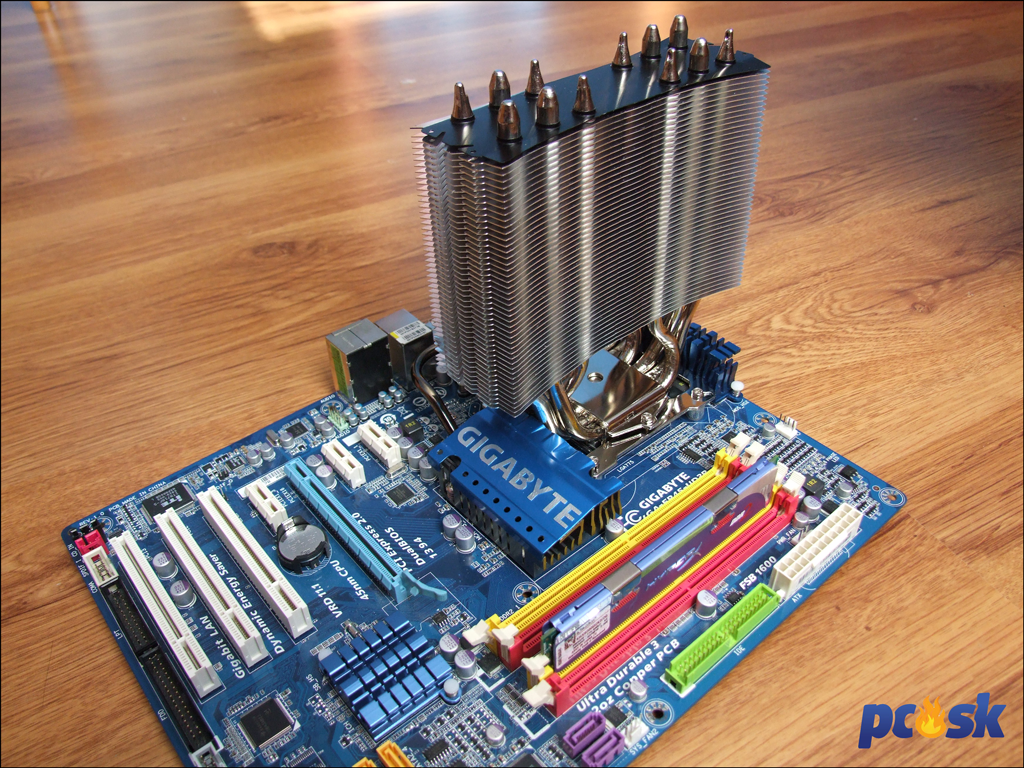

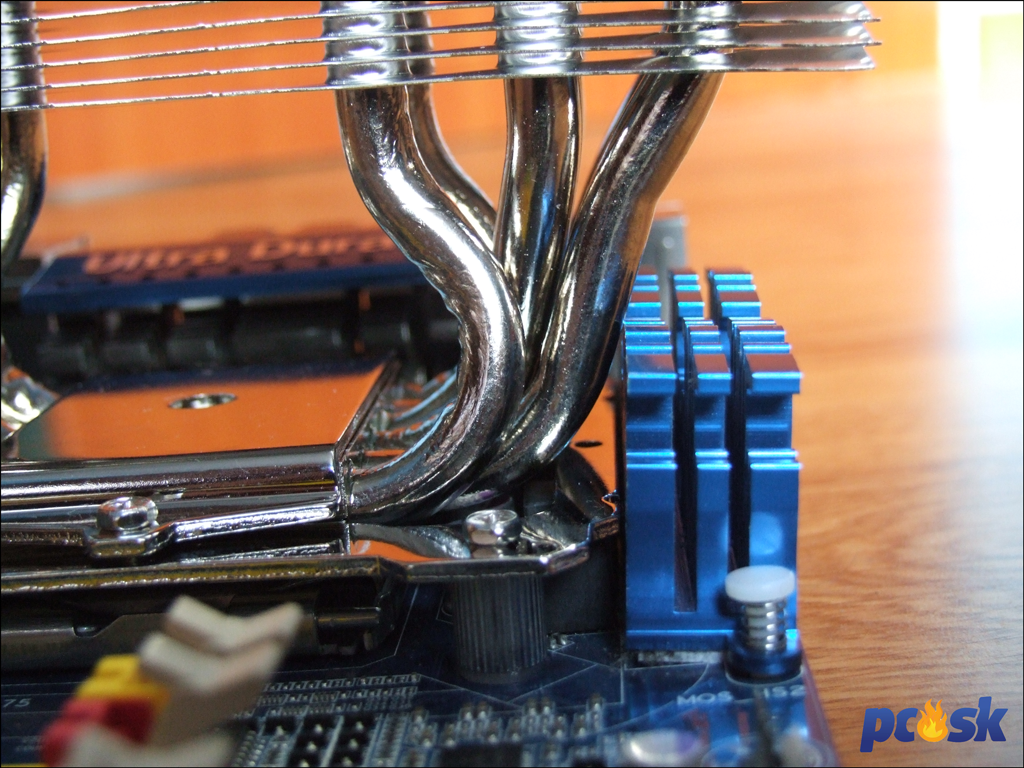

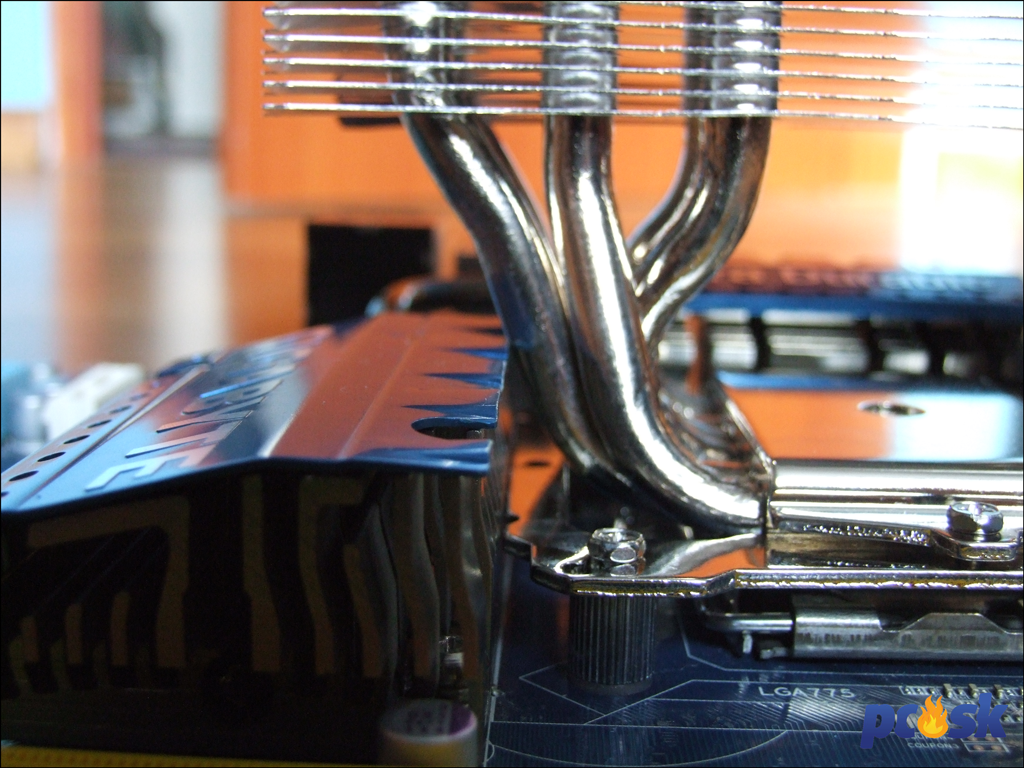

S jedným ventilátorom je chladič stále štíhly a nezasahuje ani nad prvý pamäťový slot. Nemusíte sa tak báť používať RAM pamäte s vysokým rozvádzačom tepla. V mojom prípade sa však naširoko rozvetvené heatpipes opierali o pasívy nad napájacou kaskádou procesora. Zabrať dostal najmä "severný" pasív, ktorý chladič dokonca mierne vykrivil (pravdou však je, že pasív nie je uchytený príliš pevne pomocou skrutiek ale iba plastovými push pinmi).









procesor: Intel Core 2 Extreme QX6700@3,2GHz@1.5v

grafická karta: ASUS 7300GT (pasívne chladená)

základná doska: Gigabyte GA-EP45-UD3R

ssd: OCZ Octane 128GB

ram: 4x1GB Kingston DDR2

zdroj: SilverStone ST40F-ES

skrinka: SilverStone TJ04-E

operačný systém: MS Windows 7 Enterprise 64b

použitý softvér: Prime95, RealTemp

systémové ventilátory: 2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM





























Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 Extreme Edition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.





Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.



Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.



Na zaťaženie procesora využívame 64bit verziu programu Prime95 (Small FTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.









Aj počas horúcich letných dní nemal problém chladič procesor držať na uzde. Z nižšími otáčkami síce výkon prirodzene klesol no spolu s ním aj hlučnosť.





Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži.






Pomerne útle telo chladiča a husté rebrovanie nie je ideálnou kombináciou na čisto pasívne chladenie. Testom síce chladič prešiel no teploty už dosiahli takmer 80°C.





Dostali sme sa až na koniec dnešnej recenzie. V ňom môžem konštatovať, že chladič podal obstojný výkon, ktorý nijak nenadchne no ani nesklame. Pochvalu si však zaslúži ventilátor, ktorý bol aj pri vyšších otáčkach príjemne tichý.





Potešilo ma najmä spracovanie základne a až 6 kusov 8mm hrubých heatpipes. Výrobcu chválim aj za príslušenstvo, respektíve za štvoricu uchopovacích spôn a 8 antivibračných podložiek. Na druhej strane však mohol prihodiť aj skrutkovať, ktorý sa pri montáži určite zíde. Vzhľadom na cenu za ktorú sa chladič predáva by skrutkovač určite neurazil.
