Veľký test chladičov pre grafické karty

V redakcii sa nám zbehla štvorica luxusných univerzálnych chladičov pre moderné grafické karty. Máme zástupcu od Scythe, Prolimatech, Arctic a tiež Alpenföhn. Ktorý z nich by ste si mali kúpiť?

Úvod

Možno ste aj vy spozorovali nie tak celkom dávny začiatok „boomu“ všemožných chladičov pre grafické karty (a nielen pre tie). Je to pár rokov dozadu, keď sa za vrchol chladenia grafiky dal považovať Zalman VF-900Cu. Plus samozrejme jemu podobné deriváty, či šikovné kópie od Primecooler a iných výrobcov, s radiálnym dizajnom a v lepšom prípade s jednou či dvoma heat-pipe trubicami. Možnosti výberu rozhodne neboli tak široké a zaujímavé ako je tomu dnes.


Zalman VF900Cu – len nedávno to najlepšie, čo ste pre svoju grafiku mohli urobiť

Za „prelomové“ by sa dalo považovať obdobie, keď sa na trh dostal veľmi úspešný chladič Arctic Cooling Accelero S1. Priniesol dovtedy nezaužívaný dizajn viacerých heat-pipe ústiacich do hliníkového rebrovania, ktoré sa rozprestiera ponad celú kartu. Vynikajúci aj v pasívnom režime sa Accelero S1 stal obľúbencom veľkej komunity entuziastov, ktorých potešila možnosť osadenia tichých 12cm ventilátorov aj priaznivá cena. Odvtedy sa na trh privalila veľká skupina nováčikov, ale aj starých „harcovníkov“, ktorí viac či menej ťažili z tohto osvedčeného konceptu. Keď funguje skvele, tak prečo nie?


Arctic Cooling Accelero S1 – podarený dizajn, ktorý funguje, sa stal inšpiráciou pre mnohých ďalších

Dnes si môžeme vyberať z podstatne väčšieho portfólia. Distribútori k nám dotiahli nové značky a o luxusnejšie chladenie naozaj nie je núdza. Na obrátkach pridali aj samotní výrobcovia a prakticky neustále môžeme sledovať uvádzanie noviniek na trh. To je určite dobrá správa, no na druhej strane sa poľahky dá v ponuke stratiť, a nejaký „etalón“ kvality resp. výkonu sa už použiť dávno nedá.

Nás v redakcii zaujímalo, ako na tom sú nové chladiče pre grafické karty z kategórie „tých lepších“, jednak výkonom, tak aj cenou. Do testu sme si teda vyžiadali zástupcov od štvorice známych výrobcov. Vo všetkých prípadoch sa jedná o univerzálne chladiče, ktoré sú kompatibilné s drvivou väčšinou moderných grafických kariet, pričom špeciálny dôraz sme kládli na to, aby sadli aj na netradične tvarované jadro grafických kariet nVidia GeForce GTX460 resp. GTX560.

Do rúk sa nám dostal Scythe Setsugen 2, Prolimatech MK-13, Arctic Accelero Extreme Plus II a od u nás menej známeho Alpenföhn model s názvom Peter.

V nasledujúcich kapitolách sa bližšie pozrieme ako na samotné chladiče, tak aj na doplnkové príslušenstvo, montáž na grafickú kartu a samozrejme výkon. Začnime ale pekne po poriadku, najprv si ich rozbalíme...



Balenie a príslušenstvo - Scythe Setsugen 2

Škatuľa v ktorej je Setugen balený je najkompaktnejšia spomedzi ostatných chladičov. Vo vnútri je pasívna časť spolu s osadeným ventilátorom vsadená do obálky z kartónového papiera, v druhej časti pod nim je všetko príslušenstvo v uzatvárateľných vrecúškach.

Okrem montážneho príslušenstva nájdeme aj dva manuály a jeden predlžovací napájací kábel pre 6-pinový konektor grafickej karty. Ten sa hodí v prípade, ak je konektor na karte otočený o 90° (teda nesmeruje dozadu, ale do boku karty).

Po vysypaní obsahu vrecúška ma premohol neblahý pocit, že s montážou budú ešte nejaké tie trable. Tri kovové brackety s množstvom dierok pre skrutky, medený plátok, teplovodivá pasta vo vrecku – niečo tu bude nedomyslené. Pozitívne však treba hodnotiť množstvo prídavných pasívnych chladičov pre pamäťové čipy a komponenty VRM (napájania). Scythe nezabudol napríklad ani na externý NVIO čip u GeForce série GTX200.



Balenie a príslušenstvo - Arctic Accelero Xtreme Plus II

Balenie od Arctic je tradične veľmi jednoduché, aj u Accelero Xtreme Plus II sa výrobca obmedzil len na plastový blister vystlaný papierom s pospismi o chladiči. Obal nepôsobí práve najodonejším dojmom, predajca by si teda mal dať záležať, akým spôsobom pošle chladič kuriérom k vám domov.

Po expresnom procese vybalenia máme v rukách takmer kompletne zložený chladič (spolu s rámikom s ventilátormi), pod nim sa nachádza ostatné príslušenstvo. V dvoch malých vrecúškach je lepidlo pre pasívne chladiče pamäťových čipov a VRM (treba ho namiešať), pri roztieraní pomôže malá plastová špachtlička.

Montážne príslušenstvo pozostáva len zo štvorice skrutiek, plastových distančných stĺpikov a podložiek. Už na prvý pohľad je jasné, že chlapci v Arctic-u to vymysleli s inštaláciou šikovnejšie ako inžinieri zo Scythe.




Balenie a príslušenstvo - Aplenföhn Peter

V slušivej škatuli o rozmeroch balenia grafických kariet nájdeme poniklovaného Petra, usadeného do tvarovanej kvalitnej výstelky. Už po prvom otvorení vidíme samotný chladič, nad ním rám pre montáž ventilátorv a v spodnej časti ostatné príslušenstvo.

Okrem nutných súčastí pre inštaláciu pribalil výrobca aj teplovodicú pastu v tube, ktorá vystačí aj na viac použití, ďalej pasívne chladiče pre pamäťové čipy a tranzistory v napájacom obvode a tiež jeden masívny kus hliníka, ktorý poslúži pre chladenie VRM u niektorých modelov grafických kariet. V celku bohatá výbava, plusom je určite kvalitné čierne prevedenie všetkých pasívov. Apropo - pripevňujú sa pomocou lepidla (v bielej tube).



Balenie a príslušenstvo - Prolimatech MK-13

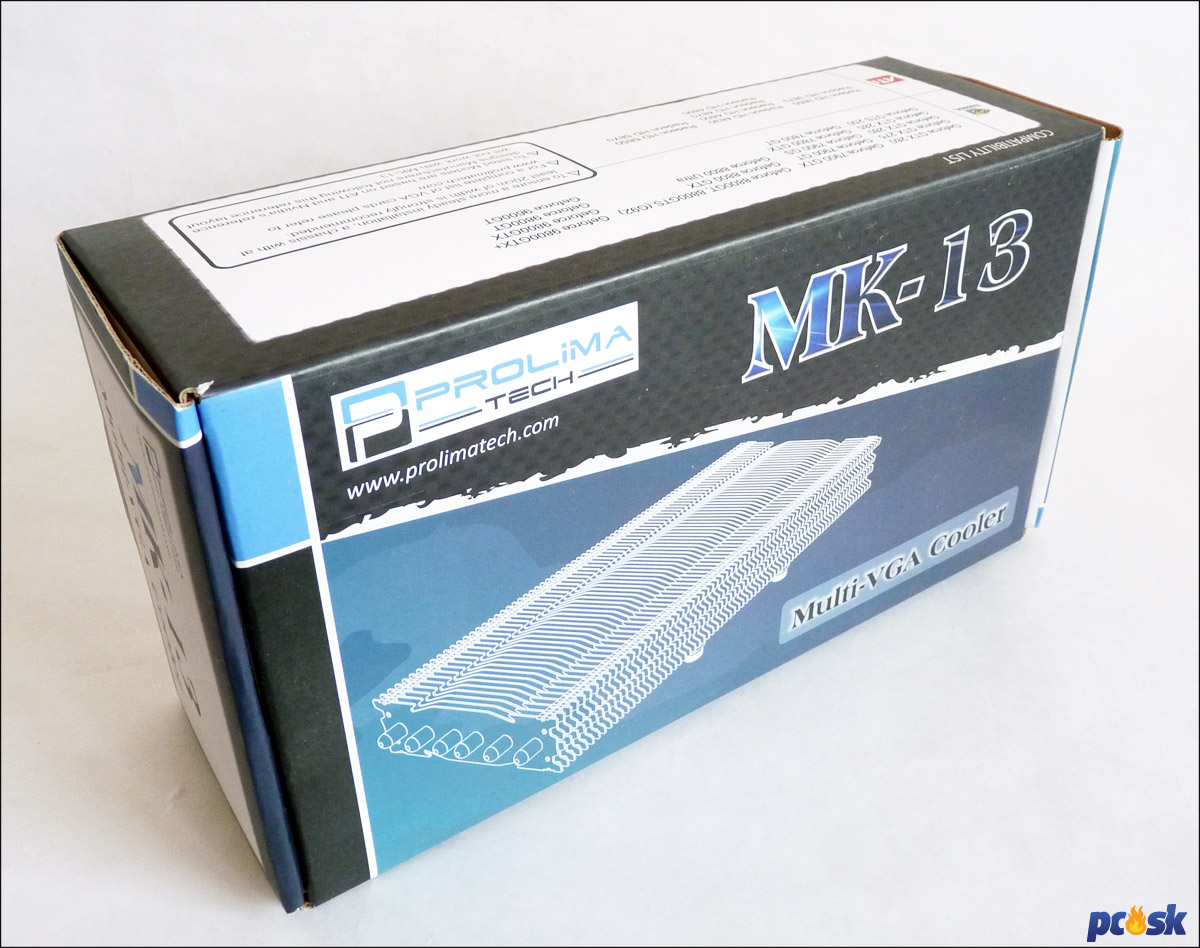

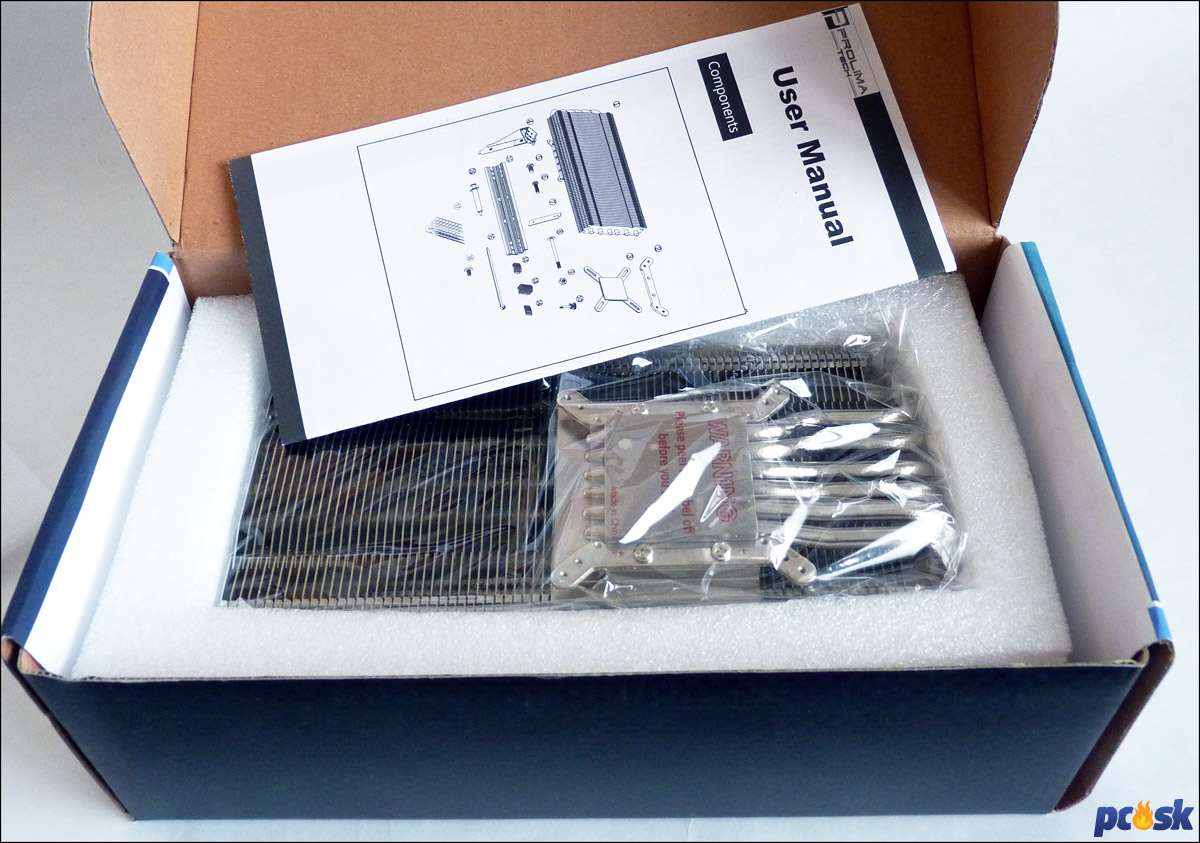

Prolimatech zabalil svoj MK-13 do trocha menšej škatule ako spravil Aplenföhn s Petrom, spôsob uloženia vo výstelke aj samotné príslušenstvo sú však takmer totožné. Ventilátory sa tiež inštalujú cez samostatný kovový rám, v tomto prípade má ale menšiu dĺžku, pasívy pre pamäte a VRM sú rovnako v čiernej farbe a teplovodivá pasta v tube vystačí aj na viacnásobné osadenie chladiča. Prolimatech pri inštalácii prídavných chladičov na ďalšie súčiastky spolieha na obojstranne lepiacu pásku, ktorá je už aplikovaná na každom z nich.

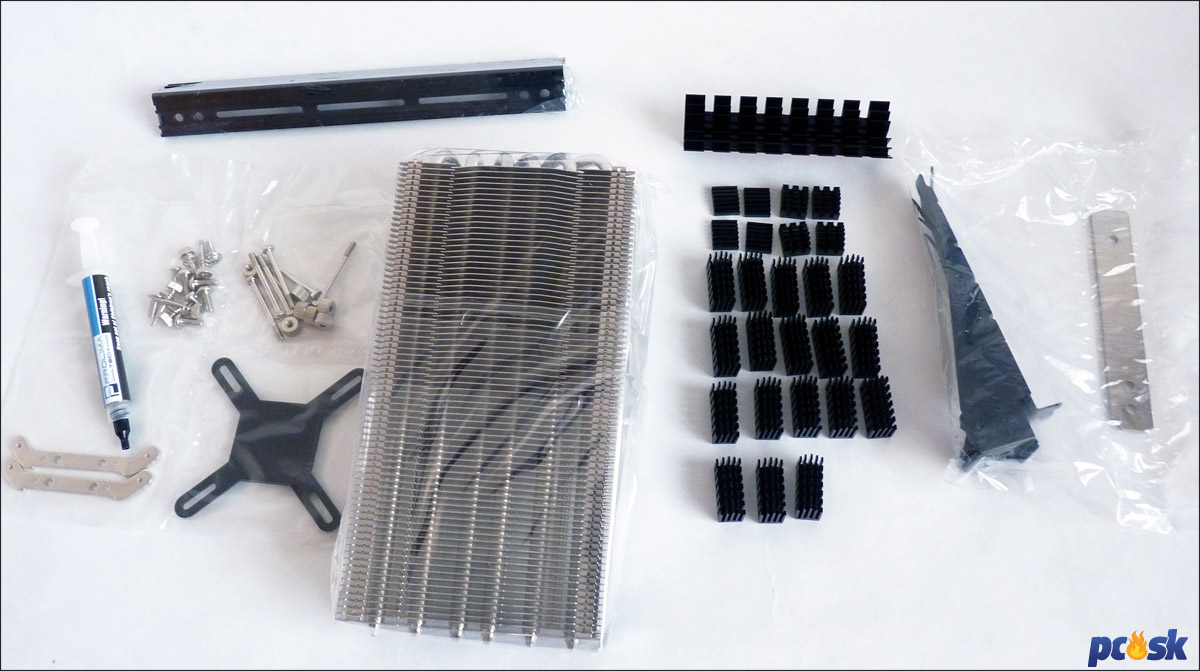

Za malé plus považujem to, že výrobca rozdelil jednotlivé komponenty pre inštaláciu do oddelených "priečinkov" v plastovom vrecúšku. Aspoň trocha to sprehľadňuje situáciu pred nasadzovaním chladiča.

Bližší pohľad - Scythe Setsugen 2

Setsugen 2 má dve veľké pozitíva, resp. výhody voči ostatným konkurentom z dnešného testu - sú to malé rozmery s nízkoprofilovým ventilátorom a manuálna regulácia otáčok. Zvyšné aspekty sú ale, mierne povedané, nedotiahnuté. Hliníkové rebrá sú na heat-pipe trubiciach len nalisované, pričom stačí trocha silnejšie na ne zatlačiť a bez odolávania sa pohnú z miesta. Uchytenie ventilátora pomocou spôn je štandardným riešením, ale tie pribalené "fungujú" len pre ventilátor s výškou 15mm, bežné 25mm sa uchytiť nedajú.

Pri pohľade na základňu je hneď jasné, že výkon chladiča nebude nijak úžasný. Jednak je to veľkou hrúbkou základne, a tiež jej kontaktom s heat-pipe trubicami. Tieto sú len z časti nalepené a teda prenos tepla bude obmedzený len na pomerne malú styčnú plochu. Uvidíme, ako si bude Setsugen 2 počínať pri záťaži...


Výhodou Setsugen 2 sú kompaktné rozmery...


...a manuálny regulátor otáčok ventilátora.


Prenos tepla bude obmedzený veľkou hrúbkou základne aj slabým kontaktom heat-pipe trubíc.





Bližší pohľad - Arctic Accelero Xtreme Plus II

Accelero Xtreme Plus II si zo škatule vyberiete už ako skompletizovaný celok, trojica 92mm ventilátorov je vsadená v plastovom ráme a zacvaknutá na pasívnej časti. Pripojenie k napájaniu je šikovne vyriešené len jedným káblikom, s možnosťou využitia konektora na grafickej karte. Spracovanie pôsobí veľmi solídnym dojmom, aj keď na Alpenföhn či Prolimatech to samozrejme nemá.

Cez medenú základňu prechádza pätica 6mm hrubých heat-pipe trubíc, ktoré následne ústia do celkom 83 hliníkových rebier. Nad základňou sa nachádza ešte samostatný pasívny kus chladiča, ktorý sa dotýka trubíc z druhej strany a napomáha tak dovodu stratového tepla.

Celkový pocit z chladiča mám pozitívny, celkom určite sa jedná o jeden z najlepších počinov od Arctic-u.

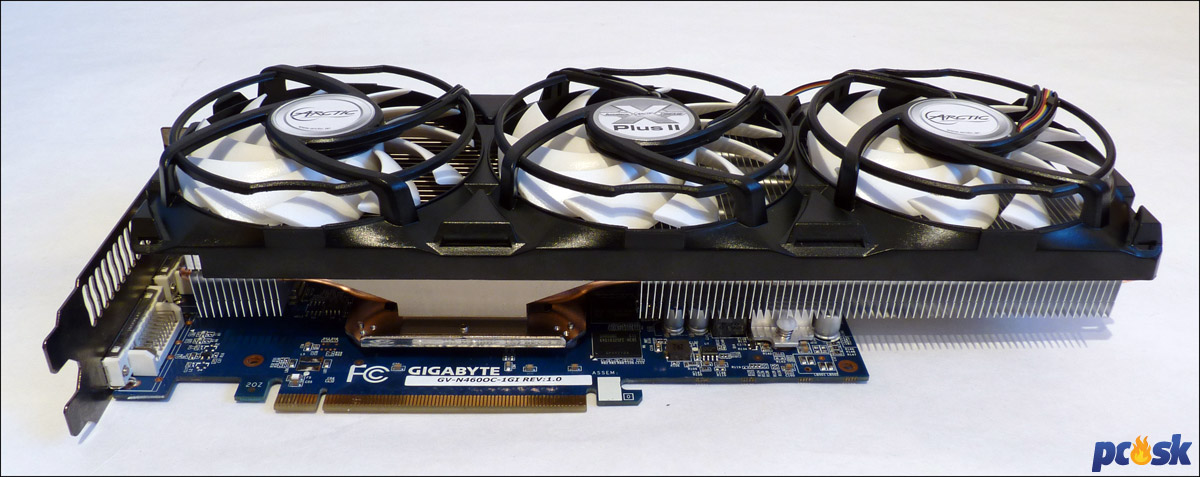

Už po vybalení je Accelero Xtreme Plus II skompletizovaný celok. Stačí len namontovať jednoduchým spôsobom na kartu.


Spracovanie pasívnej časti je na výbornej úrovni, všetko drží pevne.


Teplo je zo základne odvádzané aj ďalším pasívom nad trubicami.

Bližší pohľad - Aplenföhn Peter

Tento chladič je jedným z tých produktov, ktorých kvalitu "cítiť" na prvý dotyk. Stačí vziať masívne telo do ruky a hneď zistíte, že všetky súčasti sú precízne zapracované, nič nejaví ani najmenšie známky uvoľnenia. Poniklovanie celého chladiča len dotvára punc luxusu, veľmi efektne vyznievajú lesklé zahnuté heat-pipe trubice. Tých je až šesť, pričom ústia do dvoch samostatných častí s 91 rebrami. K trubiciam sú prispájkované, čo je samozrejme lepšia metóda ako len bežné nalisovanie.

Rebrá sú špeciálne tvarované, v celku tvoria akýsi "nôž" na vzduch, ktorý pri vstupe nenaráža na stenu z rovnakých hliníkových plátov, ale sa láme a tým má uľahčený vstup.

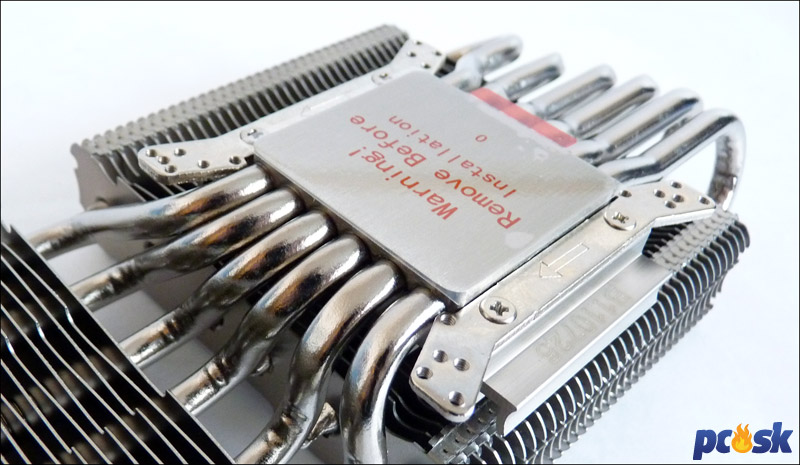

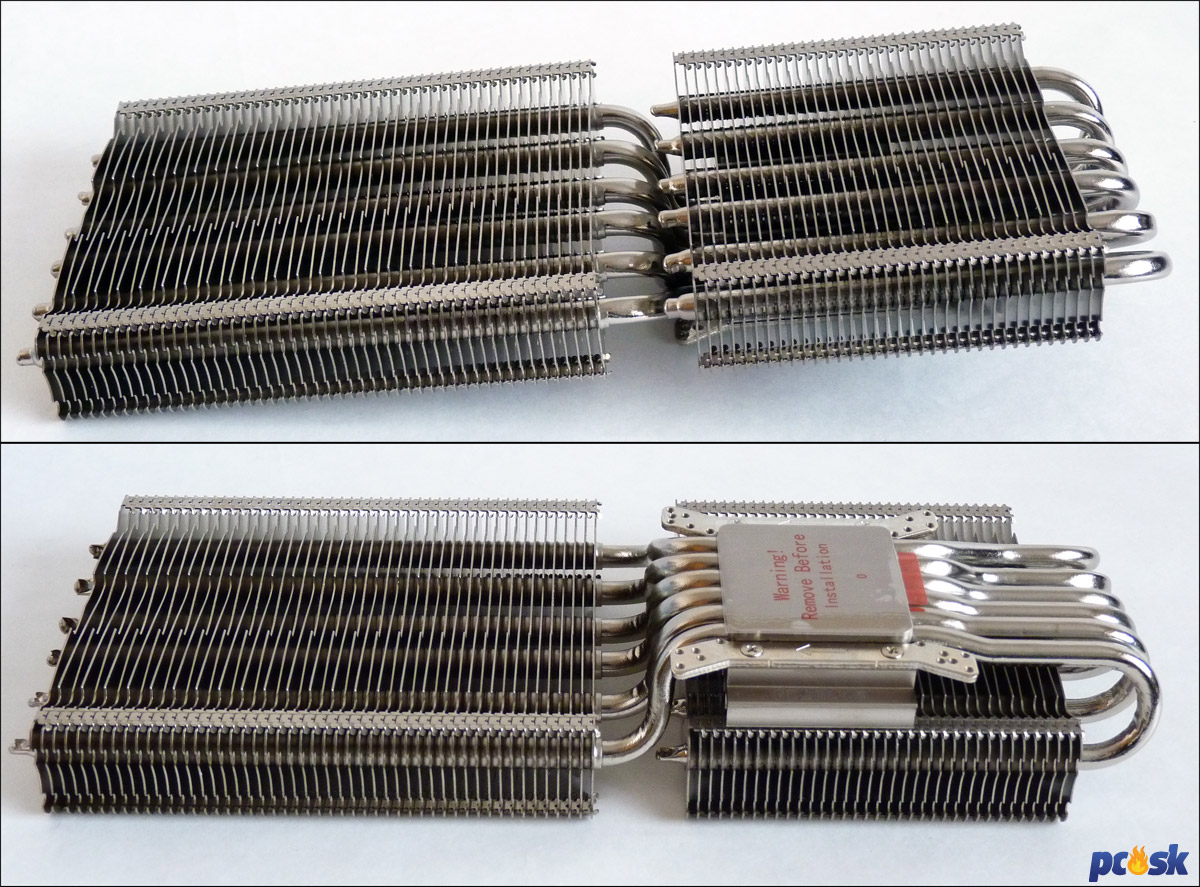

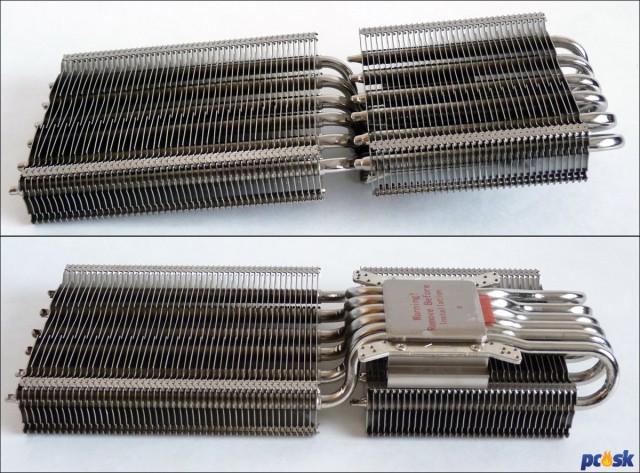

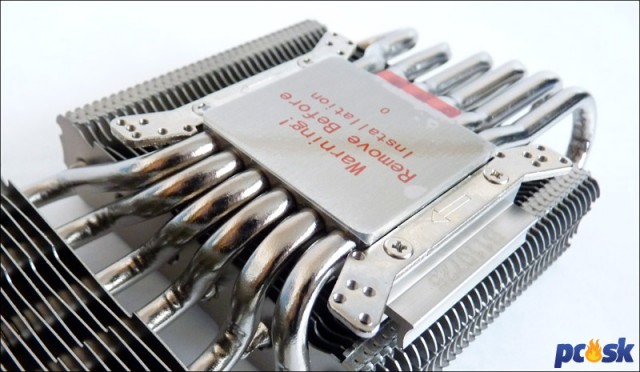

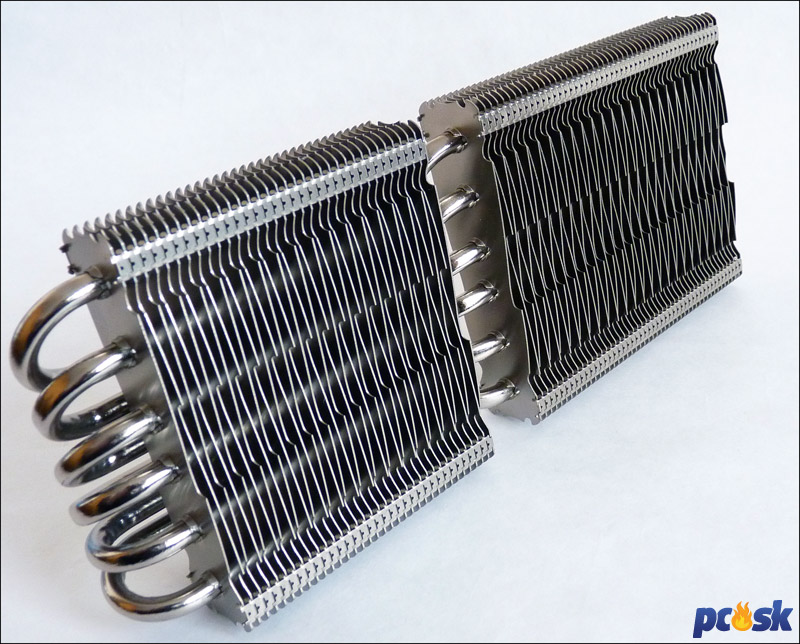

Dve pasívne časti vytvárajú zo šiestich heat-pipe trubíc efektívne dvojnásobok.

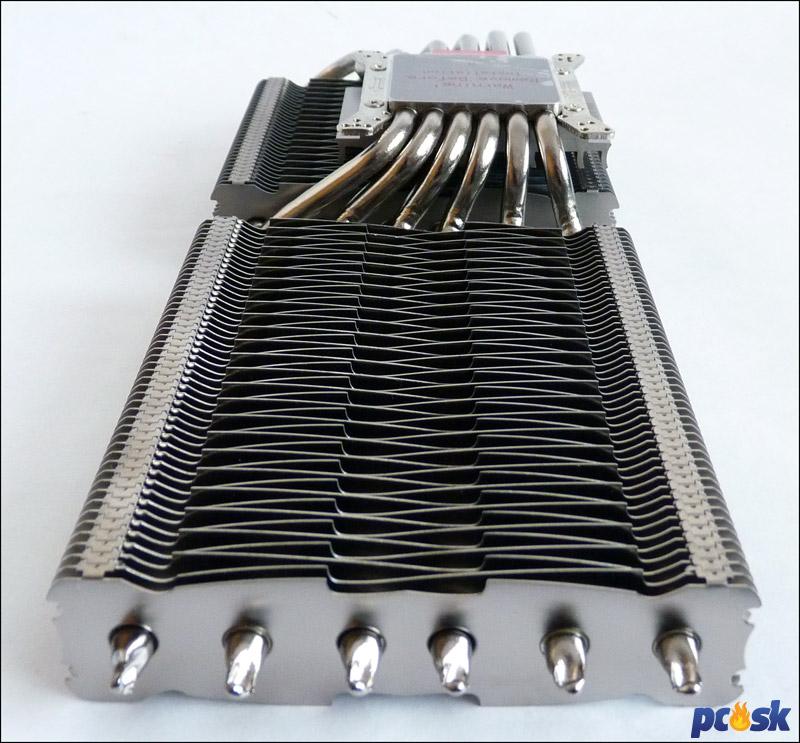

Rebrá z hliníka sú poniklované a špeciálne tvarované. Tým z časti uľahčujú vstup toku vzduchu.

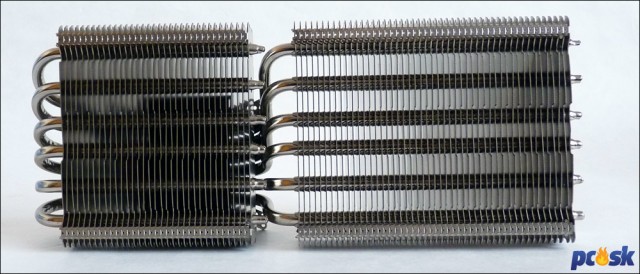

Rozloženie heat-pipe trubíc v pasívnych častiach má pravidelné rozstupy.


Aplenföhn Peter vyzerá jednoznačne najlepšie spomedzi dnes testovaných chladičov.



Bližší pohľad - Prolimatech MK-13

Prolimatech je na tom so spracovaním v podstate rovnako ako Aplenföhn Peter. Spoločným znakom je kompletné poniklovanie, šestica heat-pipe ale aj precízne spracovanie a skutočne pevné osadenie všetkých častí. Vďaka tomu že pasív tvorí jeden celok, vyzerá MK-13 trocha menej "sexi" ako Aplenföhn, nič to však nemení na celkovo vydarenom dizajne. Z tohto pohľadu poteší aj efektné zakončenie trubíc na konci chladiča.


Telo MK-13ky tvorí jeden veľký "radiátor"



Montáž na grafickú kartu - Scythe Setsugen 2

Inštalácia chladičov od Scythe nikdy nevynikala jednoduchosťou či intuitívnosťou, inak tomu nie je ani v tomto prípade. Najprv si musíte vybrať vhodný rámik, ktorý sa pripevní na telo chladiča. Ktorý to je sa dozviete podľa čísla montážnych dier pre konkrétne modely grafických kariet. Tie Scythe vytlačil na jeden papier, no čísla dier na rámikoch nájdete na druhom papieri. Aby toho nebolo málo, musíte si ešte skontrolovať aj posunutie rámika do bodov „A“ resp. „B“ podľa typu karty.

Znie to mätúco? Verte mi, aj je. Dobrých päť minút strávite iba hľadením do manuálu a na rámiky, kým to osadíte tak, aby všetko klaplo. Samozrejme ale iba v prípade, ak narazíte na svoju kartu v zozname. Ak máte niečo novšie, neostáva vám nič iné, iba skúšať.

Všetkému nasadzuje korunu medený pliešok. Podľa manuálu ten poslúži pri inštalácii na kartu, u ktorej chladič nedosadne na jadro grafickej karty. Jednoducho nanesiete teplovodivú pastu, priložíte pliešok, nanesiete pastu znova a priložíte chladič. Účinnosť prenosu tepla je, pekne povedané, v zadnici...

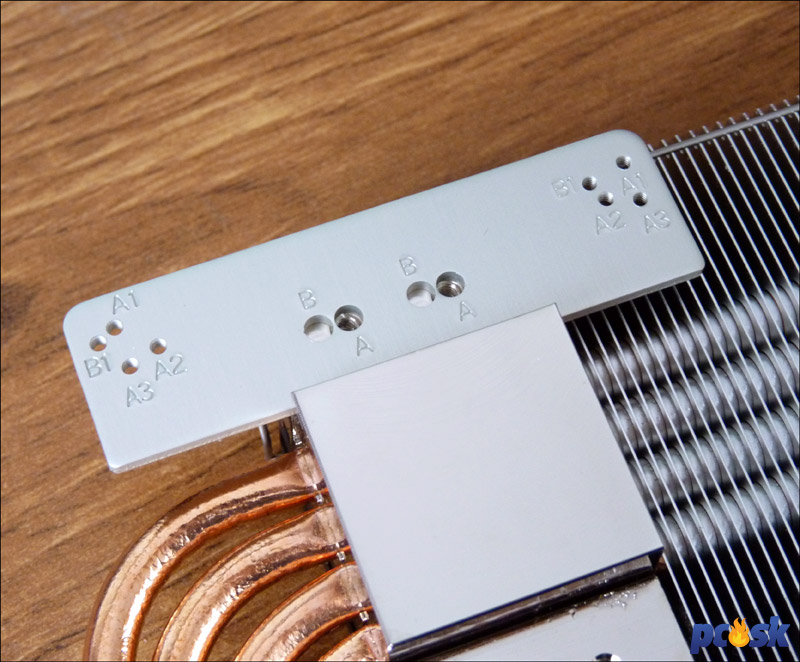

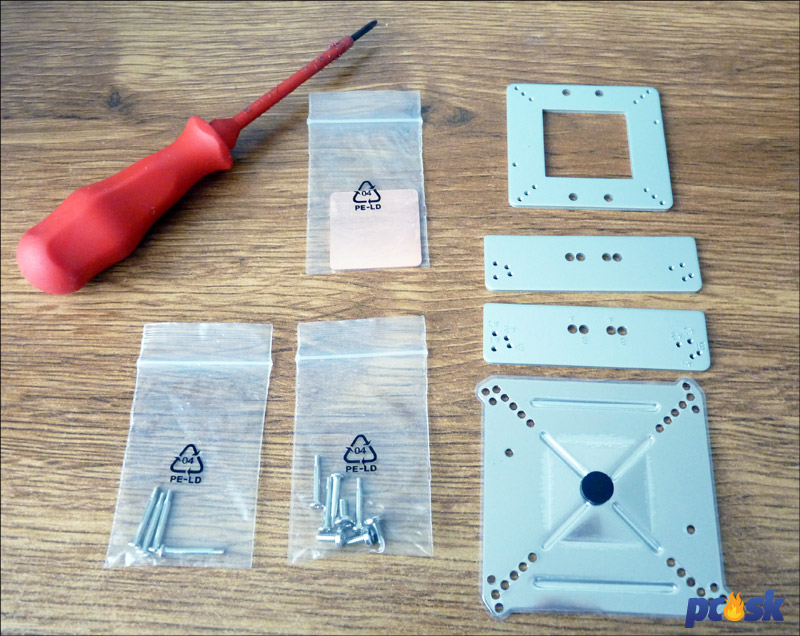

Množstvo montážnych dier, dva druhy rámikov pre rôzne karty a k tomu navyše aj dve možné pozície jedného z nich.Toto sa moc nevydarilo.


Podľa manuálov (dvoch) treba zvoliť správny rámik a tiež jeho pozíciu.

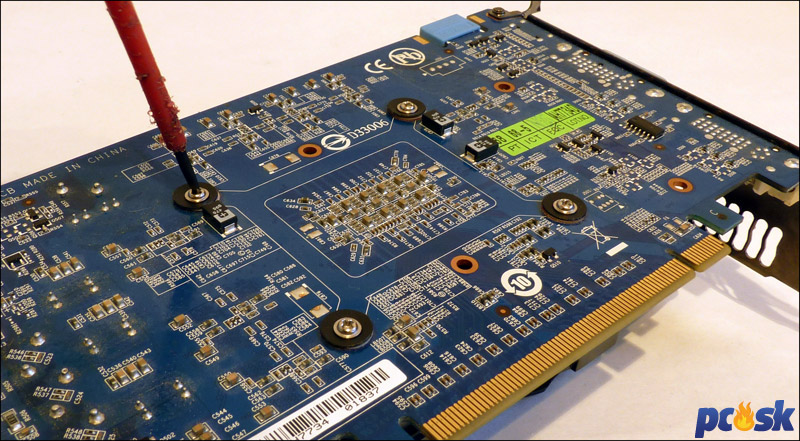

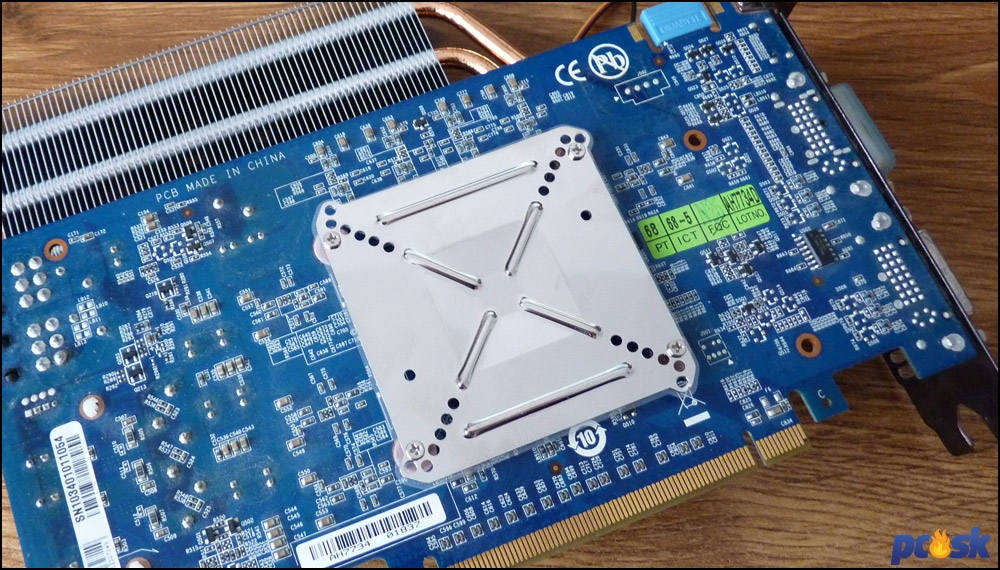

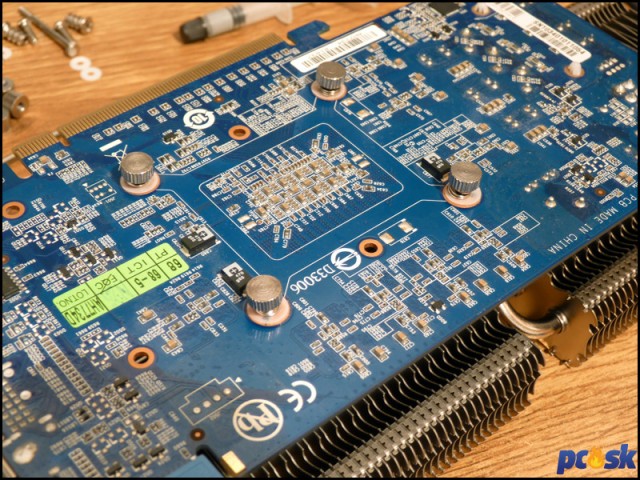

Zo zadnej strany karty sa priloží backplate a priskrutkuje k chladiču. Ako bonus si tiež musíte vybrať správne skrutky, lebo aj tie sú vo dvoch verziách.

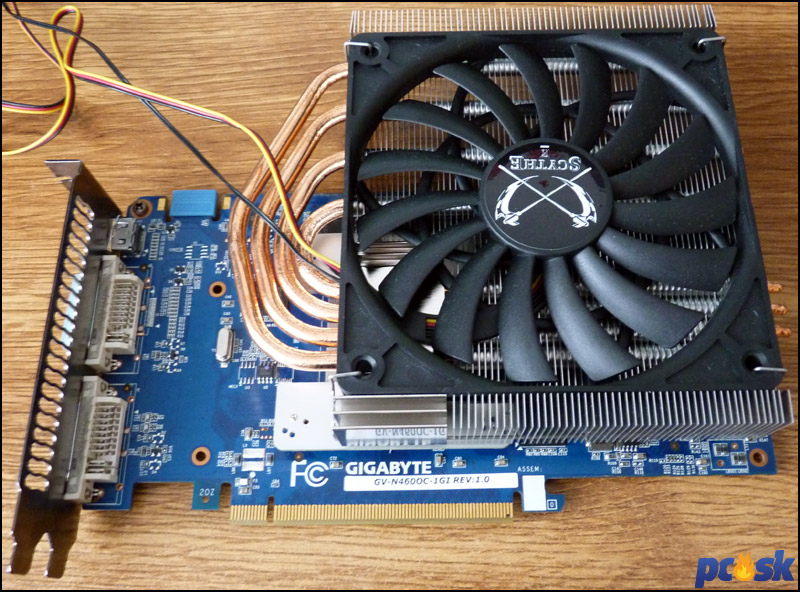

Akokoľvek je inštalácia Scythe Setsugen 2 zdĺhavá a nemotorná, výsledok je celkom uspokojivý. Chladič drží pevne, a to aj vďaka svojim kompaktným rozmerom a nízkej hmotnosti .

Ventilátor je prychytený pomocou dvojice kovových spôn, bohužiaľ sa ale s nini nedá osadiť žiaden iný 120mm ventilátor so štandardnou výškou (25mm).




Montáž na grafickú kartu - Arctic Accelero Xtreme Plus II

Namontovať Accelero Xtreme Plus II je oproti Setsugenu obrat o 180 stupňov. Postačí len vybrať správne plastové dištančné stĺpiky a pomocou trocha nemotorných nálepiek ich pripevniť ku montážnym dieram na základni chladiča. Potom už len priložiť kartu a zaskrutkovať. Hotovo.

Na rozdiel od Setsugenu II však Accelero zaberá enormne veľa miesta, v testovacej skrinke musel uhnúť kôš na pevné disky. Výška chladiča si tiež vypýta aspoň tri voľné sloty na základnej doske. To môže byť pre mnohých záujemcov neprekonateľná prekážka.


Podľa manuálu vyberiete montážne diery a k nim prilepíte plastové stĺpiky.


Zaskrutkujete, hotovo.


Tri sloty v skrinke si nechajte ako minimum

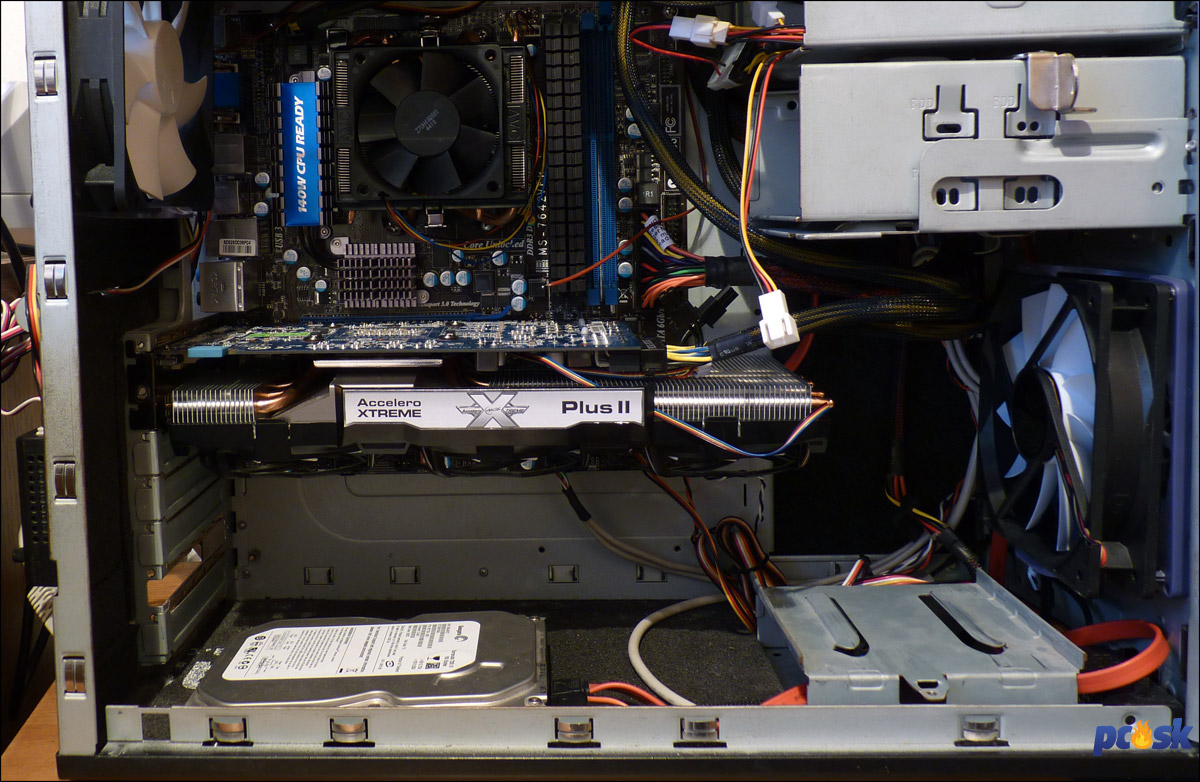

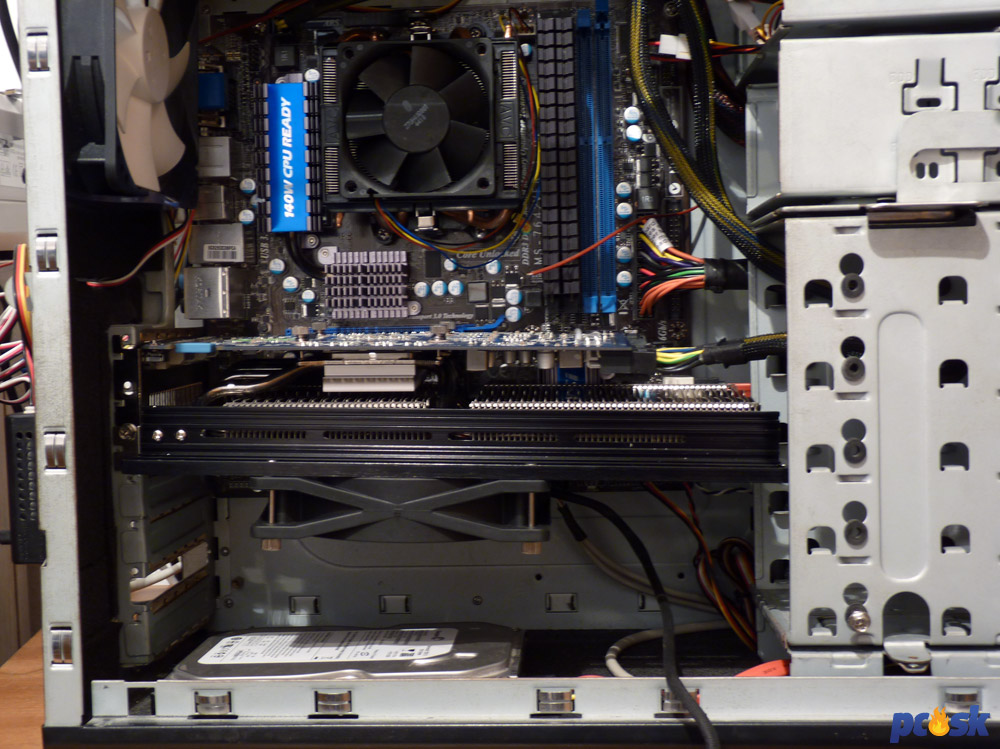

Kôš na pevné disky musel ísť preč, Accelero Xtreme Plus II so svojimi 288mm na dĺžku prinúti nejedného záujemcu vziať do rúk meter.

Pri zapájaní konektora od ventilátorov si treba dať pri niektorých kartách pozor. Dostupné sú síce dva typy konektorov (s trojicou a štvoricou pinov), nie na každej karte je však usporiadanie pinov rovnaké. Pred tým ako spokojne zatvoríte skrinku si teda vždy overte, či sa ventilátory skutočne roztočili. Ak sa tak nestalo, treba skontrolovať zapojenie káblika, alebo nakoniec použiť pribalenú redukciu na konektor z napájacieho zdroja.



Montáž na grafickú kartu - Aplenföhn Peter

Aj keď na prvý pohľad vyzerá inštalácia zložito, samotné namontovanie chladiča na grafickú kartu je veľmi jednoduché. Alpenföhn však do manuálu k montážnym dieram nepripísal kompatibilné modely kariet, ale len rozteče v milimetroch. To vás prinúti vziať do rúk pravítko či iné meradlo a overiť si, kam treba v rámiku chladiča priskrutkovať štvoricu skrutiek.

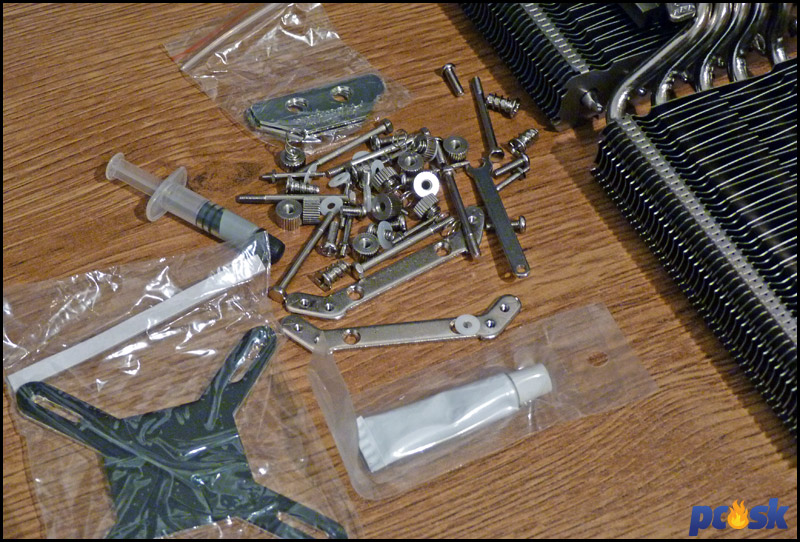

Veľa skrutiek a komponentov vyzerá odpudzujúco, montáž je však veľmi jednoduchá.

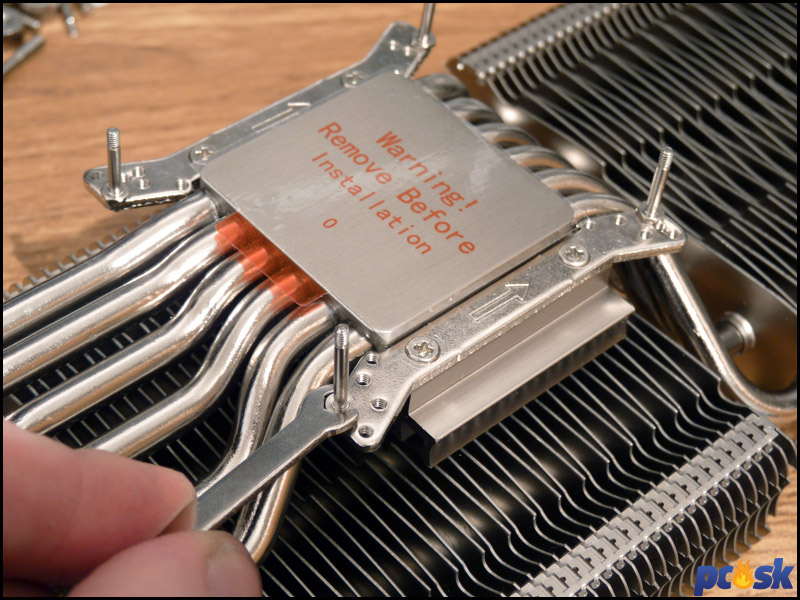

Pravítkom si zistíte rozteč dier na vašej karte a následne priskrutkujete skrutky na korešpondujúce miesta v rámiku.


Potom už len naniesť teplovodivú pastu a priložiť kartu, ktorá sa upevní cez matice.

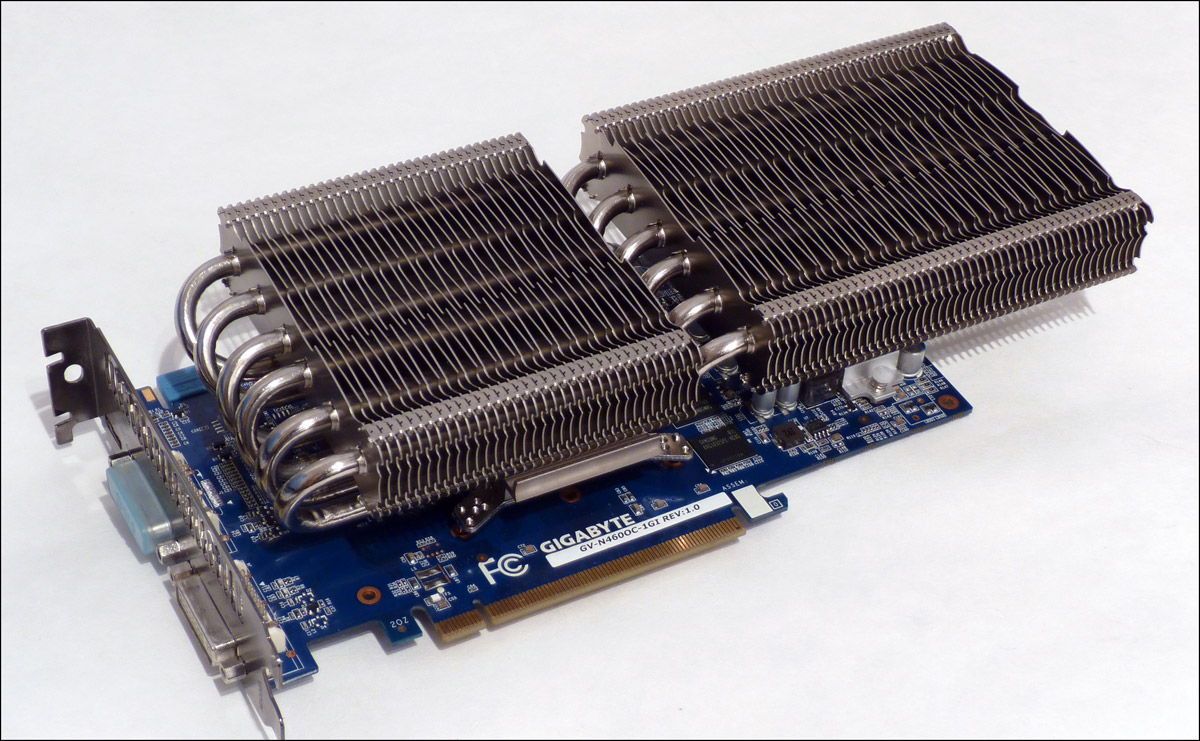

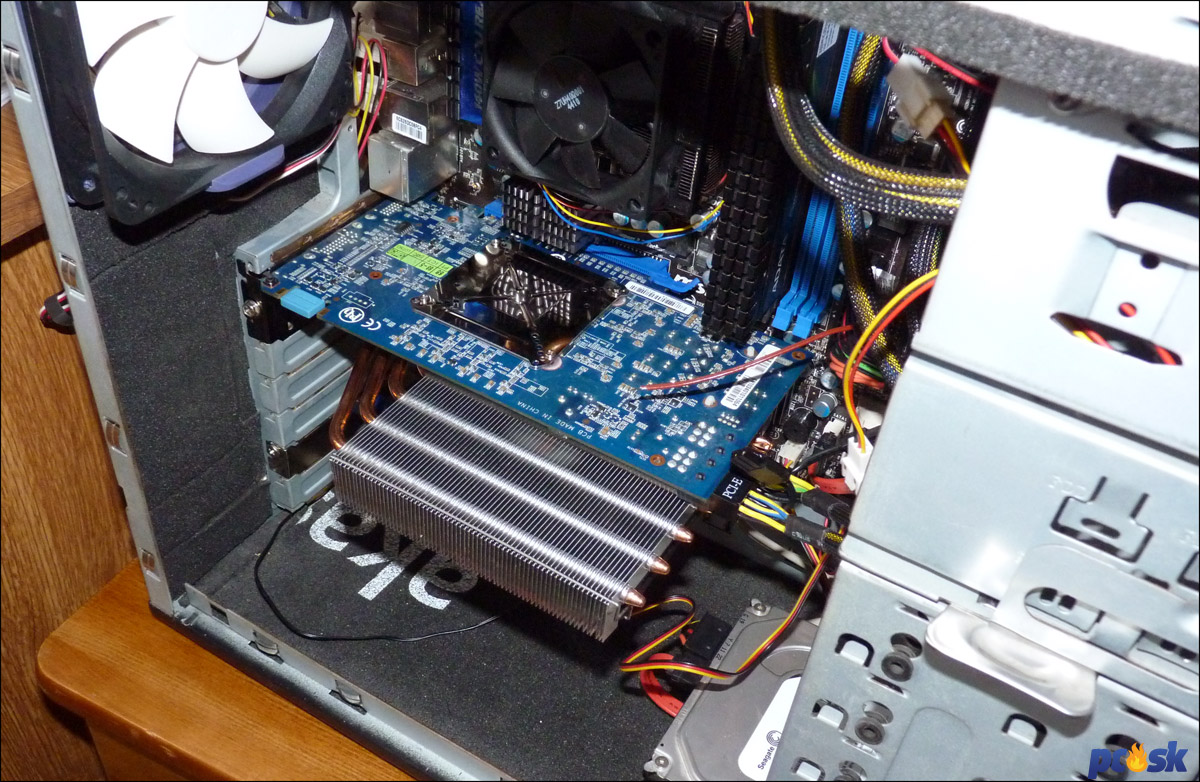

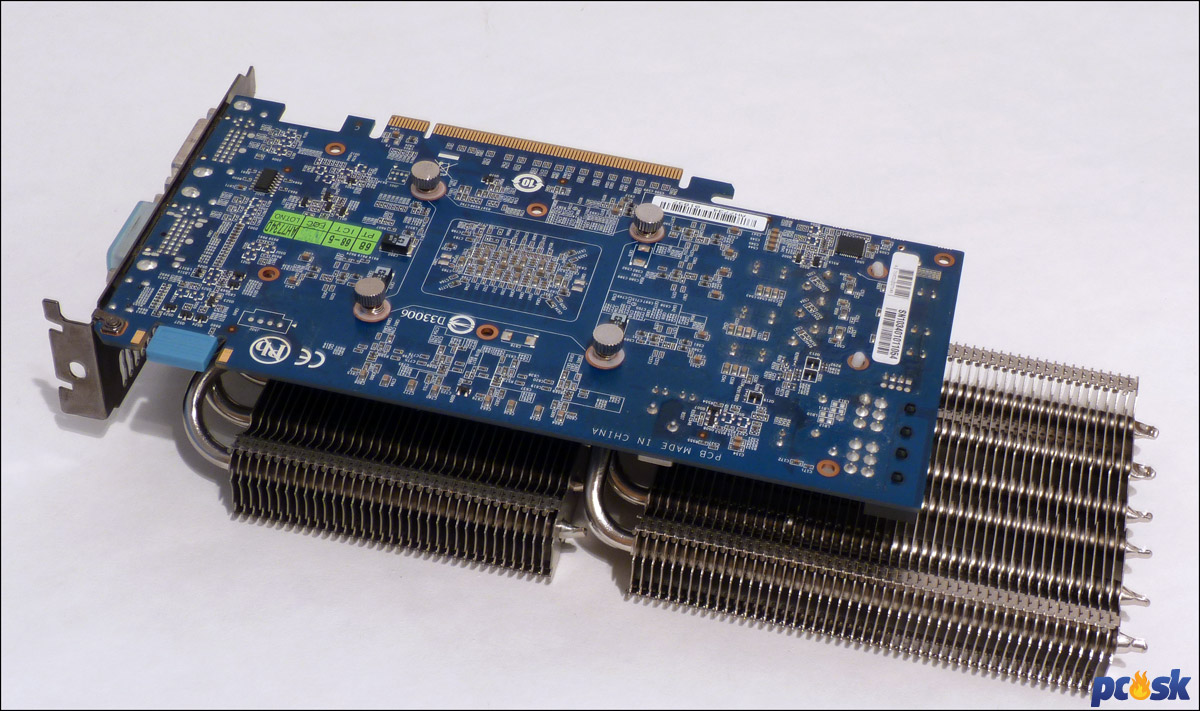

Na karte drží Peter vynikajúco, a rovnako tak aj vyzerá. Zaberá o niečo menej miesta ako Arctic Accelero Xtreme Plus II, do skrinky s osadeným košom na pevné disky však vošiel len-tak-tak.

Horšie je to ale s montážou ventilátorov. Tu sa Aplenföhn nespolieha na kovové spony ako býva zvykom, ale má samostatný rám, ku ktorému sa pripevňujú.

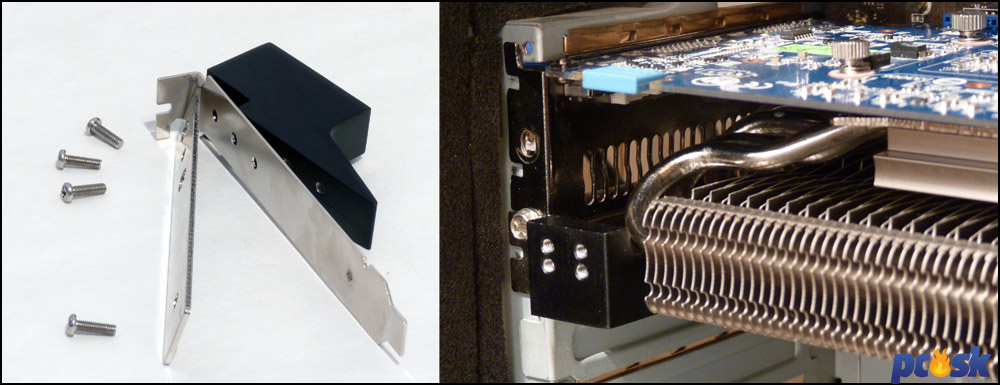

Najprv si do záslepky na zadnej strane primontujete kovový držiak. Naň sa potom priskrutkuje oceľový pás, držiaci samotné ventilátory. Osadiť sa pritom dajú do polohy pod chladič, ale aj tak, aby fúkali na základnú dosku.

Výhodou takéhoto riešenia je fakt, že nie je zaťažované PCB grafickej karty, nakoľko drží iba pasívnu časť. Na druhej strane tu však máme enormné priestorové nároky – s osadeným ventilátorom si grafika s Alpenföhn Peter vypýtala štyri sloty, čo úplne znemožnilo použitie akéhokoľvek rozširujúceho slotu na micro-ATX základnej doske.

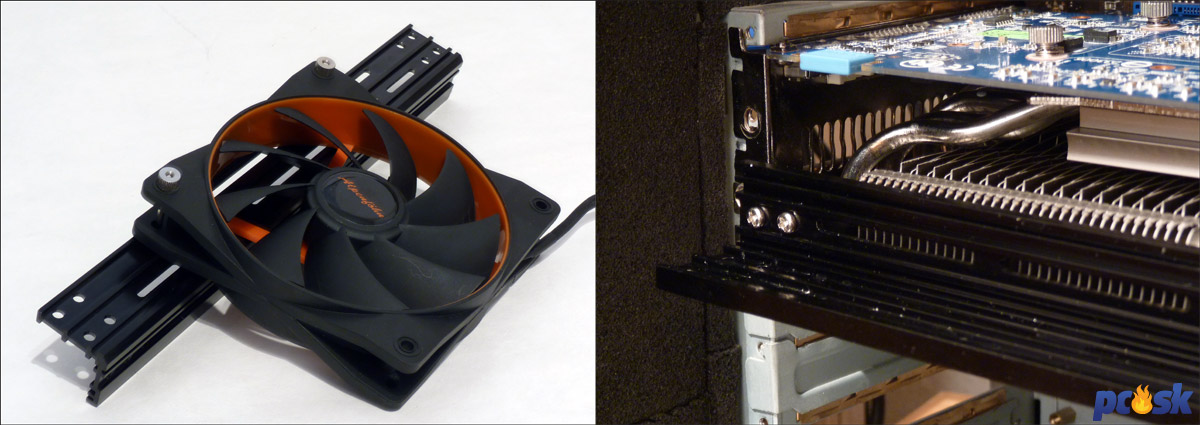

Najprv si upevníte držiak do zadnej pozície pod grafickú kartu...


...potom primontujete ventilátor k oceľovému rámu a ten upevníte k držiaku.


Výsledkom je úplne „zaprataná“ skrinka



Montáž na grafickú kartu - Prolimatech MK-13

Inštalácia MK-13-ky je viac-menej totožná s Alpenföhnm Peter. Kým pasív na kartu založíte veľmi rýchlo a jednoducho, niekoľkonásobne viac času vám zaberie pripevnenie ventilátorov. Tie sa inštalujú na kovový rám, s možnosťou orientácie spod karty alebo rovnobežne so základnou doskou. Nie je to zlý princíp z toho pohľadu, že karta nie je zaťažovaná váhou ventilátorov (ktoré môžu byť až štyri!). Na druhej strane si kompletne namontivané chladenie vypýta naozaj veľa priestoru v skrinke.

Prolimatech MK-13 zaberá o niečo málo menej smerom na dĺžku, ale na výšku zakryje kompletnú micro-ATX základnú dosku.


Prolimatech montážne príslušenstvo prakticky podelil, čo sprehľadňuje proces inštalácie. Pre netradičný rozmer jadra grafickej karty GTX460 sa predáva samostatný rámik.


Inštalácia pasívu je rýchla a jednoduchá - stačí použiť správny rámik, priložiť kartu a zaskrutkovať.


S menšou dĺžkou ako má Alpenföhn Peter pôsobí MK-13 o niečo kompaktnejšie.


Montáž ventilátorov spolieha na samostatný kovový rám, ktorý sa upevní na držiak v pozícii pod grafickou kartou.


Celé riešenie zaberá veľmi veľký priestor v skrinke. S prídavnými PCI, PCIe kartami sa treba obmedziť, SLI či Crossfire sa dá riešiť len montážou ventilátorov "nad" karty.

Parametre - prehľad

V tejto časti si formou tabuliek zhrnieme a porovnáme jednotlivé chladiče, ich kompatibilitu s niektorými populárnymi grafickými kartami posledných rokov a tiež ich výbavu prídavnými pasívnymi chladičmi.

Kompatibilita by až na niektoré prípady (krátka referenčná Radeon HD5770) nemala byť u žiadneho z chladičov problémom. Slabo zelené sú vyznačené prípady, kedy síce výrobca neuvádza kartu v zozname podporovaných, ale s najväčšou pravdepodobnosťou chladič sadne.


Z tohto pohľadu jasne vidieť, kto je najväčší.

Metodika testovania

Chladiče testujeme na grafickej karte Gigabyte GeForce GTX460 1GB, ktorá je ešte mierne pretaktovaná so zvýšeným napájacím napätím pre jadro. Už základný chladič od výrobcu je celkom slušný, preto bude zaujímavé sledovať, čo navyše ponúknu ostatní výrobcovia.

Grafická karta je vložená v základnej doske MSI 890GXM-G65, ktorá je spolu so šesťjadrovým Phenom II procesorom a 4GB DDR3 RAM umiestnená v skrinke Compucase 6A34. Tú možno považovať za predstaviteľa tradičnej midi-tower skrinky, s dvojicou 12cm ventilátorov (jeden na nasávanie vzduchu vpredu, druhý na vyťahovanie vzadu) a zdrojom umiestneným hore. Vyberateľný kôs pre pevné disky príde vhod, ak by chladič grafickej karty mal väčšie rozmery a presahoval 27cm.

Tok vzduchu v skrinke je naznačený na fotografii, grafická karta si trocha čerstvého vzduchu potiahne aj z perforácie na bočnom paneli skrinky. V zelenom krúžku je znázornená poloha senzora, ktorým meriame teplotu vo vnútri. Osobitne v tabuľke ešte uvádzame aj teplotu v miestnosti, v ktorej prebiehal test.

Pri meraní teplôt bez záťaže nechávame niekoľko minút ustáliť všetky teploty a následne odčítame hodnotu pre jadro v programe GPU-Z. Záťaž je realizovaná dvojicou nástrojov – opakovanými grafickými testami v nástroji 3DMark 11 a testom stability v programe FurMark. Zaznamenávané sú najvyššie dosiahnuté teploty.

Nastavenia jednotlivých programov:

Scythe Setsugen 2 a Arctic Accelero Xtreme Plus II mali pri teste svoje vlastné ventilátory, Alpenföhn Peter a Prolimatech MK-13 boli ochladzované ventilátorom Alpenföhn DF1202512CL-026 s rozmerom 120x120mm a maximálnymi otáčkami 1500rpm. Tento ventilátor dokáže pretlačiť špičkovo vyše 100m3 vzduchu, okrem plného výkonu na 12V sme odskúšali aj schopnosti pri nastavení na 7V.



Výsledky testov

Začnime ustálenými teplotami v stave bez akejkoľvek záťaže pre grafický čip. Po niekoľkých minútach "odpočívania" bez spustených programov sme zapísali hodnoty, ktoré hlásila karta prostredníctvom GPU-Z.

Celkom predvídateľne sa na prvých priečkach objavili masívne, konštrukčne podobné chladiče od Alpenföhn a Prolimatech. Acceler Xtreme Plus II je síce na chvoste, ale tieto výsledky nie sú až tak smerodajné. Dôležitejšie budú teploty v záťaži.

Pozrime sa na 3DMark 11, ktorý môžeme pokladať za predstaviteľa bežnej hernej záťaže. Po niekoľkých prebehnutiach grafických testov sme zapísali najvyššiu zaznamenanú teplotu grafického jadra.

To je už zaujímavejšie. Takmer rovnaký výkon podávajú MK-13 a Peter s ventilátorom nastaveným na plný výkon. So zredukovanými otáčkami napätím na 7V je na treťom mieste opäť chladič Alpenföh Peter. Celkom sklamal Scythe Setsugen, ktorý pri najnižších otáčkach atakoval 90°C hranicu a pri maximálnych stačil akurát tak dorovnať základný chladič od Gigabyte. Aj to však pri vyššej hlučnosti.

Nasledujú výsledky pre extrémnu záťaž programom Furmark. Úroveň, na akú rozpáli tento softvér vašu kartu v bežnej prevádzke nedosiahnete celkom určite nikdy. Do testu je však zaradený aj z toho dôvodu, že na našej pretaktovanej grafike dokáže odhaliť možnú slabinu chladičov - a tým je nedostatočný prísun vzduchu na napájacie obvody karty.

Viac menej sa opakuje situácia z testu nástrojom 3DMark 11 - Alpenföhn Peter a Prolimatech MK-13 sú na tom podobne, Accelero Xtreme Plus II je tak nejak "neutrálne" v strede výkonnostného rebríčka a Setsugen sa prepadol pod úroveň základného chladiča.

Červenou farbou sú označené tie prípady, kedy sa karta vypla. Ako vidíte, celkom určite to nebolo vždy iba z dôvodu teploty jadra. V týchto prípadoch ide práve o nedostatočné chladenie inej časti karty. 12cm Alpenföhn ventilátor na 7V nedokázal pretlačiť cez husté rebrovania chladičov dostatok vzduchu, aby sa ofúkli aj komponenty na PCB karty.

Prekvapivo slabý výkon Scythe Setsugen sa dá vysvetliť pomerne jednoducho - malá styčná plocha, slabý kontakt heat-pipe trubíc so základňou, hrubá základňa a malá plocha vyžarovania tepla. To všetko prispieva k tomu, že Setsugen nezvláda poraziť ani len chladič, ktorý bol na karte od výrobcu.

Na záver kapitoly ešte doplňujúce údaje o podmienkach pri testovaní (teploty v miestnosti a v skrinke):

Zhodnotenie

Veľmi rád by som dnešný test zakončil jednoznačným a jasným odporúčaním toho najlepšieho chladiča. Skutočnosť je však taká, že na každom zo štvorice Scythe, Arctic, Alpenföhn aj Prolimatech sa nájde pár detailov, ktoré môžu prekážať, alebo byť problematické. Keďže úplne jasného víťaza nemáme, zhodnotíme si pre a proti u každého modelu zvlášť.

Scythe Setsugen 2

Scythe v našom teste jednoznačne sklamal. Má síce malé rozmery a praktickú manuálnu reguláciu otáčok ventilátora, tým ale pozitívne vlastnosti končia. Spracovanie sa precíznym nazvať nedá, inštalácie je krkolomná, kvôli veľmi malej ploche základne, jej veľkej hrúbke a slabým kontaktom s heat-pipe je výkon na GeForce GTX460 podpriemerný. Nedokáže držať krok ani so základným chladením od výrobcu. Kompatibilita je síce uvádzaná aj pre karty typu GeForce GTX470 či GTX280 s extrémne veľkými jadrami, myslím však že vhodnými kandidátmi sú skôr menej výkonné modely na spôsob Radeon HD5770 či GeForce GTS450.

Zaplatiť za tento chladič vyše 50€ aspoň mne pripadá vzhľadom na výsledky proste veľa.

Scythe Setsugen 2
Plusy
Mínusy

- kompaktné rozmery
- manuálna regulácia otáčok ventilátora
- rôznorodá výbava prídavnými pasívnymi chladičmi

- nízky výkon
- malá styčná plocha s jadrom grafickej karty a heat-pipe
- krkolomná inštalácia
- neadekvátna cena

Arctic Accelero Xtreme Plus II

Accelero sa pri testoch výkonu držal asi v strede rebríčka, zvládal to ale pri veľmi príjemnej úrovni hlučnosti. Celý chladič zaberá veľmi veľa miesta a vo väčšine bežných midi-tower skrinkách bude problém pri kolízii s košom na pevné disky. Ak sa vám však podarí ho nejak vtesnať, odmení sa dobrými prevádzkovými vlastnosťami. Inštalácia je extrémne jednoduchá a rýchla, pritom pevná a so širokou kompatibilitou. Pozitívne hodnotím aj pripojenie ventilátorov priamo na konektor na grafickej karte, aj keď si budete niekedy musieť overiť usporiadanie pinov. V prípade neúspechu však je stále k dispozícií redukcia na konektor z napájacieho zdroja. Prídavných pasívov je dostatok, aj keď chýbajú niektoré špecifické, ktoré Arctic predáva osobitne.

Cena okolo 65€ je určite vysoká, no za tú dostanete kompletný chladič. Dá sa teda považovať za adekvátnu.

Arctic Accelero Xtreme Plus II
Plusy
Mínusy

- slušný výkon pri príjemných akustických vlastnostiach
- veľmi jednoduchá inštalácia
- možnosť pripojenia na konektor ventilátora na grafickej karte
- kvalitné spracovanie
- bohatá výbava prídavnými pasívnymi chladičmi

- veľké rozmery, možná kolízia s pevnými diskami



Alpenföhn Peter

Z dvojice konštrukčne aj inštaláciou veľmi podobných chladičov má Peter o niečo málo lepší výkon, zaberá na dĺžku ale o niečo viac miesta. Čo sa týka spracovania a kvality, niet absolútne čo namietať - oba parametre sú na špičkovej úrovni. Škoda len toho systému uchytenia ventilátorov, ktorý si vypýta enormne veľa miesta a úplne v pohode znemožní použitie PCI/PCIexpress slotov do dosky veľkosti microATX. Cena okolo 60€ je za chladič bez ventilátorov v balení celkom vysoká.

Alpenföhn Peter
Plusy
Mínusy

- vysoký výkon
- kvalitné spracovanie
- možnosť inštalácie viacerých ventilátorov v rôznom usporiadaní
- prídavné pasívne chladiče v čiernej farbe

- obrovské rozmery
- žiaden ventilátor v balení
- pri slabšom prietoku vzduchu treba zabezpečiť lepšie chladenie ďalších súčiastok
- vysoká cena



Prolimatech MK-13

Prolimatech MK-13 podáva podobný výkon ako Alpenföhn Peter, má však o málinko kompaktnejšie rozmery. Spolieha na rovnaký systém uchtenia ventilátorov, z čoho vyplýva aj veľký zabratý priestor v skrinke. Aj keď sú systémy inštalácie prakticky rovnaké, MK-13 som z nie celkom jasného dôvodu nainštaloval rýchlejšie. Aj to sa dá pokladať za malé plus.

Spracovanie, výbava prídavnými chladičmi, vzhľad - všetko v poriadku. Cena tesne pod 50€ je síce stále vysoká za chladič bez ventilátorov, avšak asi o 10€ nižšia ako u Alpenöhn/u, MK-13 teda v celkovom hodnotení zaraďujem nad Petra.

Prolimatech MK-13
Plusy
Mínusy

- vysoký výkon
- kvalitné spracovanie
- výbava prídavnými pasívnymi chladičmi v čiernej farbe
- priaznivejšia cena ako Alpenföhn Peter
- možnosť inštalácie viacerých ventilátorov v rôznom usporiadaní

- obrovské rozmery
- žiaden ventilátor v balení
- pri slabšom prietoku vzduchu treba zabezpečiť lepšie chladenie ďalších súčiastok



Na záver osobné odporúčania. Ak máte veľa priestoru v skrinke na dĺžku (nezavadzajú vám pevné disky), siahnite po Arctic Accelero Xtreme Plus 2. Ak vám naopak nebudú chýbať PCI resp. PCIexpress sloty na základnej doske a ste ochotný si priplatiť za vlastné ventilátory, vhodnou kúpou bude Prolimatech MK-13. Scythe Setugen 2 je vhodný možno akurát tak pre menej výkonné grafické karty, Alpenföhn Peter je síce najvýkonnejší, no len s malým náskokom pre lacnejším a mierne kompaktnejším MK-13.



Za zapožičanie chladičov Alpenföhn Peter a Prolimatech MK-13 ďakujeme spoločnosti caseking.de



Za zapožičanie chladiča chladiča Accelero Xtreme Plus II ďakujeme spoločnosti Arctic.



Za zapožičanie chladiča chladiča Setsungen 2 ďakujeme spoločnosti Scythe.
