Arctic Freezer 33 eSport Edition

Freezer 33 eSport Edition - Montáž, testovacia zostava, výsledky merania

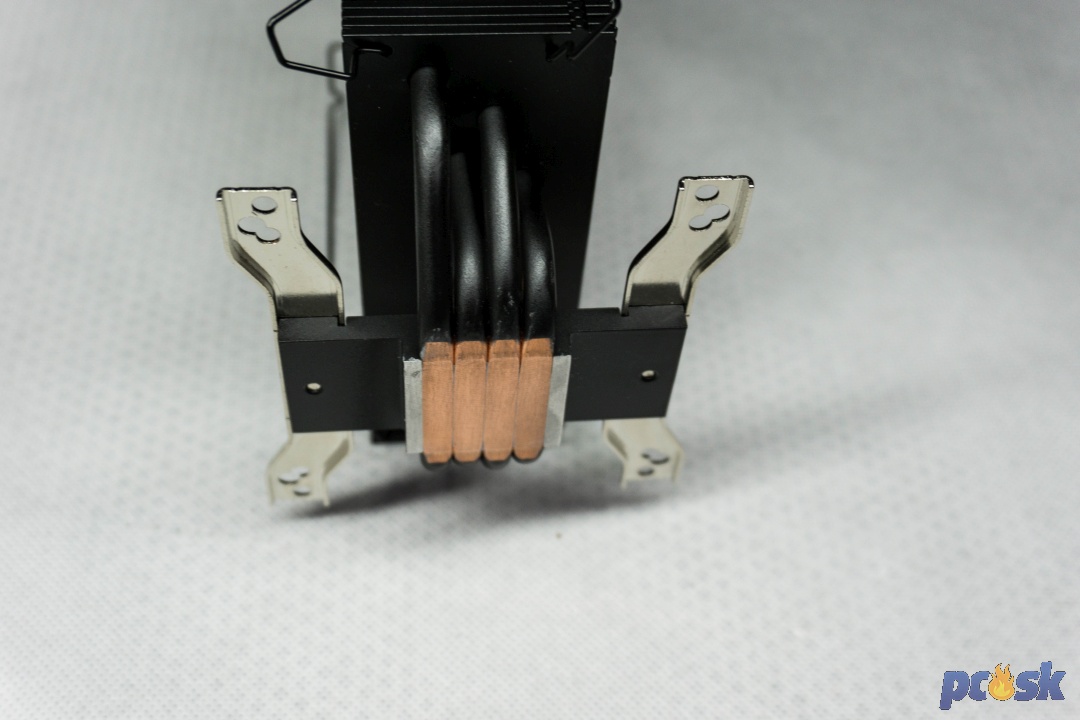

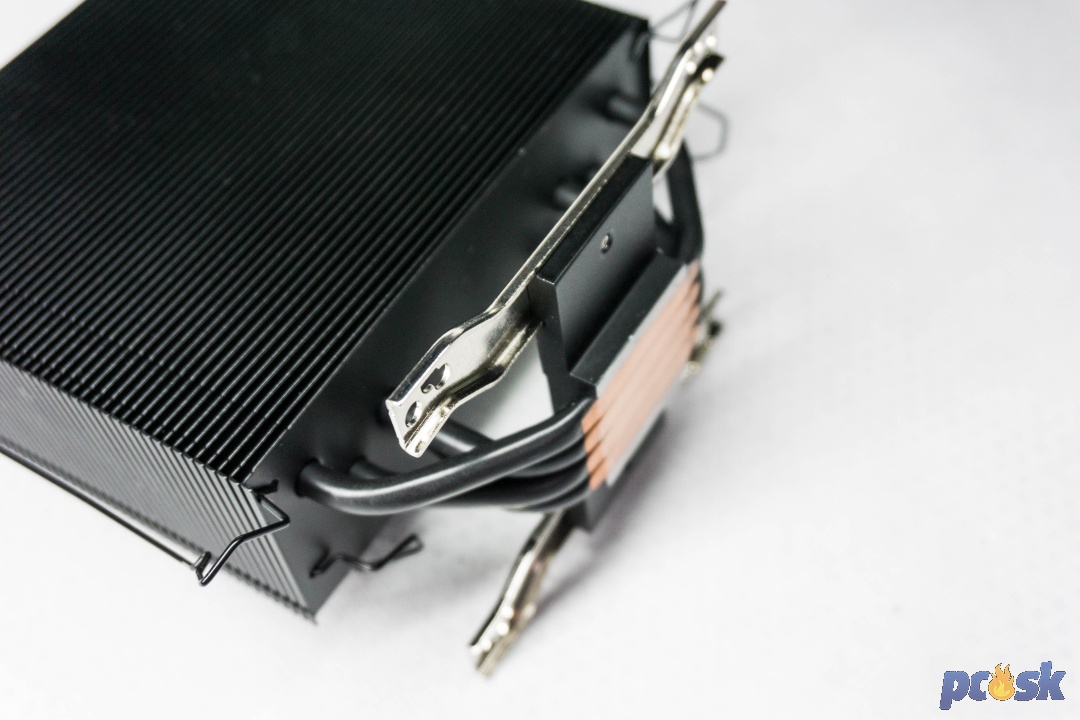

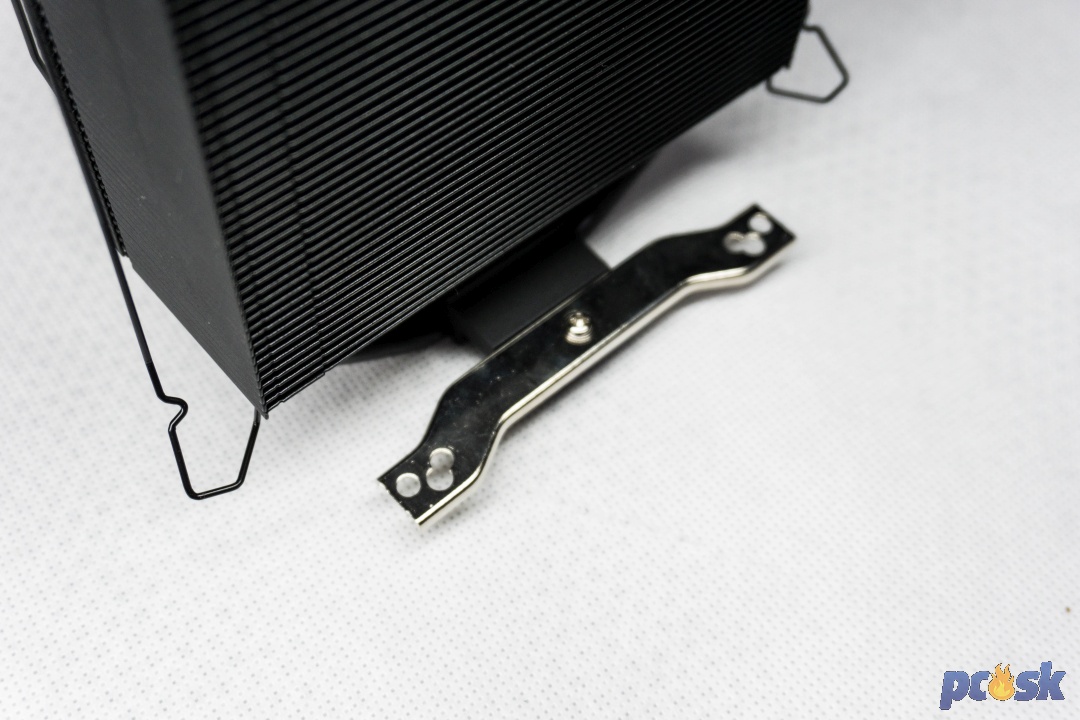

Montáž Freezer eSport Edition je naozaj jednoduchá. Na chladič z hornej strany priskrutkujte prítlačné plechy jednou skrutkou v strede. Na zadnú stranu dosky pritlačte päticu, ktorá drží na svojom mieste vďaka štyrom obojstranným páskam.

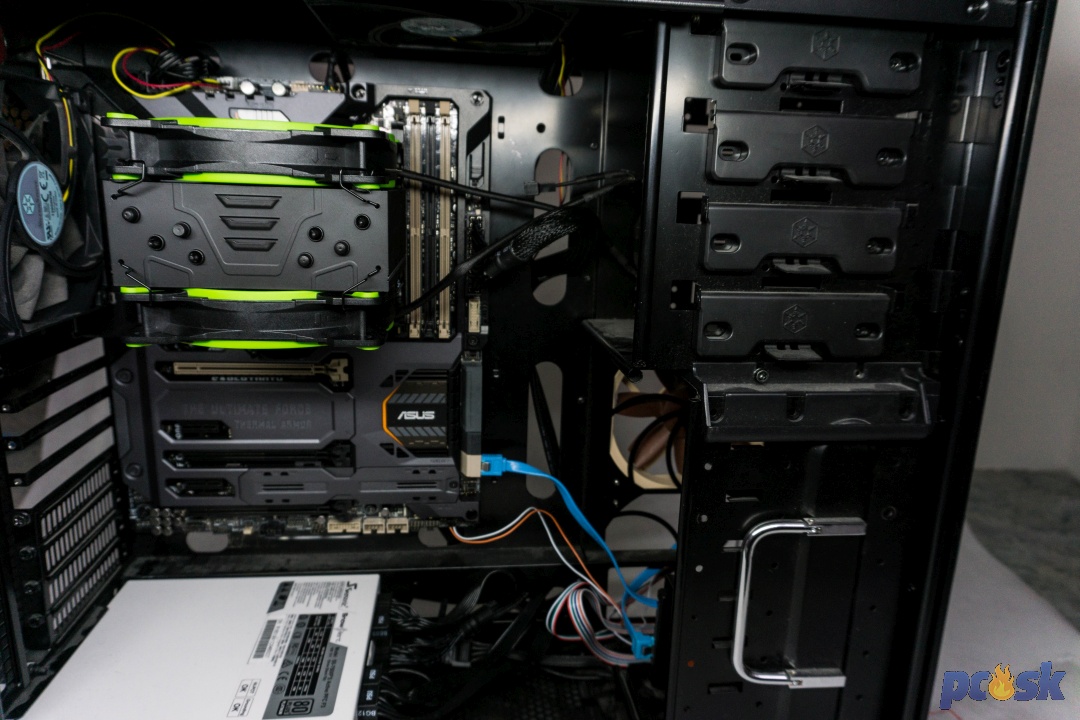

Položte chladič na procesor a priskrutkujte dvomaskrutkami na každej strane. Nič komplikované vás pri montáži nečaká. U dosiek typu Asus Sabertooth môžete však chladič použiť iba v jednej orientácii (top down), nakoľko rebrovanie koliduje s pasívnym chladením dosky.



Testovacia zostava

Stará testovacia doska doslúžila, keď sa jej "odpálil" konektor prídavného napájania. Navyše už nastal čas testovať chladiče na niektorom z aktuálnejších procesorov. So spoločnosťou Intel a Asus sme sa dohodli na zapožičaní procesoru i5-6600K spolu s doskou Asus Sabertooth Z170 Mark1. Na tomto kombe máme už otestované viaceré chladiče. Procesor síce nieje delidnutý (tento krok spraviť nemôžeme), ale všetky chladiče majú rovnaké podmienky.




procesor
Intel i5-6600K@4,5GHz@1.35v
grafická karta
Onboard
základná doska
Asus Sabertooth Z170 Mark1
SSD
OCZ Octane 128GB
RAM 16GB Kingston Savage DDR4
zdroj
Seasonic SnowSilent 750W
skrinka
SilverStone TJ04-E
operačný systém
MS Windows 10
použitý softvér
Prime95, RealTemp
systémové ventilátory
2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM




procesor i5-6600K poskytla spoločnosť Intel

dosku Asus Sabertooth Z170 Mark1 poskytla spoločnost Asus


SSD Octane 128GB poskytla spoločnosť OCZ


Skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone


DDR4 pamäte Savage poskytla spoločnosť Kingston


Storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM

Metodika merania

Ako „vykurovacie teleso“ slúži Intel i5-6600K pretaktovaný na 4,5GHz s napätím 1,35V. V skutočnosti sú napätia o niečo vyššie, aspoň podľa CPU-z.

Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.

Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.

Na zaťaženie procesora využívame 64bit verziu programu Prime95 (SmallFTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.

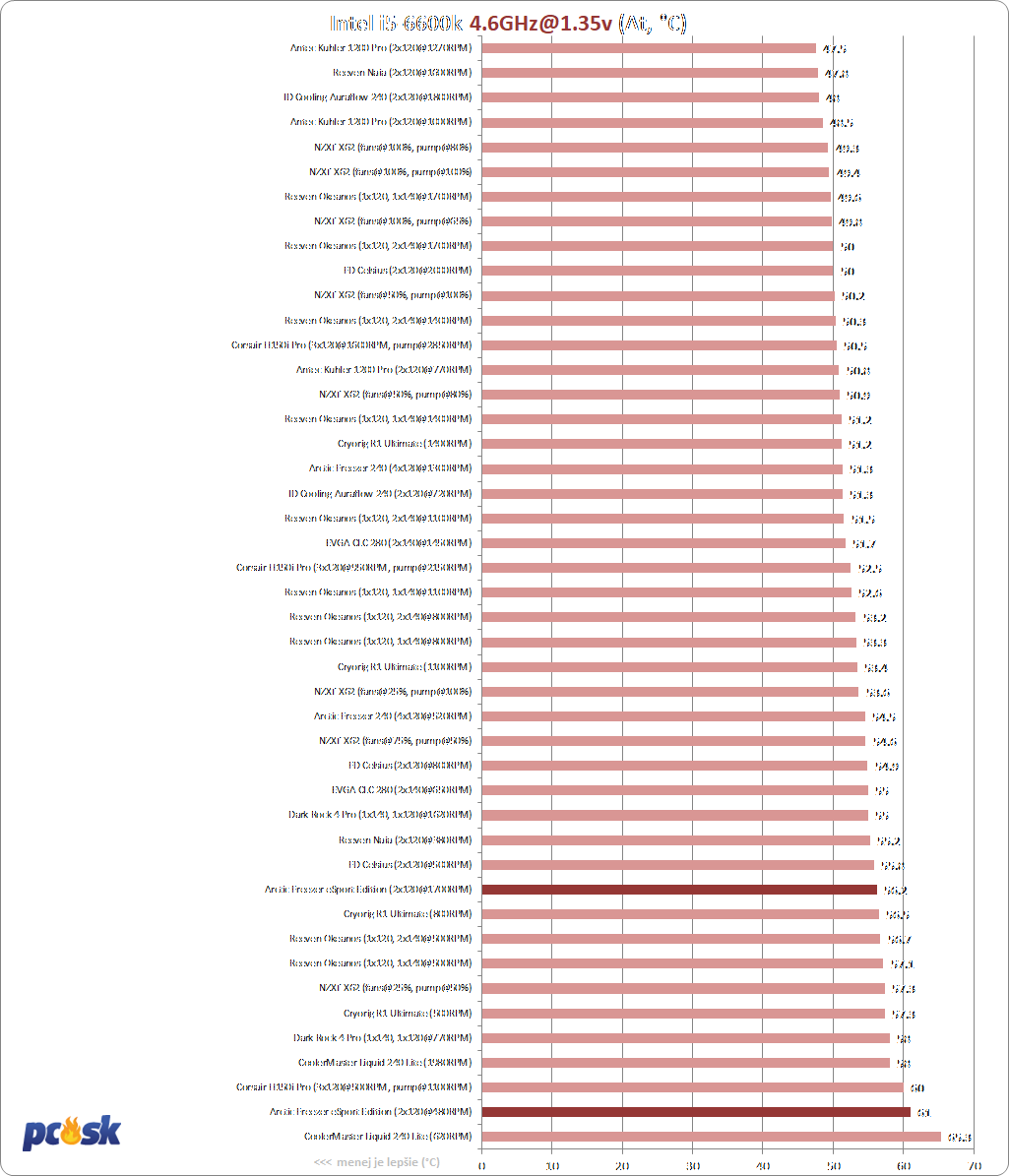

Výsledky meraní

Od relatívne malého jedno vežového chladiča som nečakal žiadne extra výsledky, ale ako vidíte, s pretaktovaným procesorom intel i5-6600k na 4500Mhz si poradil relatívne dobre - ale iba pri maximálnom nastavení otáčok ventilátorov. Pri takomto nastavení by ste dokázali dlhodobo chladiť aj pretaktovaný procesor, pri znížených otáčkach by som to už neodporúčal. Pri plných otáčkach ventilátorov (12V) vydávali ložiská nepríjemný piskľavý zvuk, ktorý bol počuť aj 2 metre od zatvorenej skrinky. Keď som trochu stiahol napätie ventilátorom a znížil otáčky na približne 1500 – 1600 otáčok RPM, tento zvuk zmizol. Faktom stale ostáva, že na takýchto nastaveniach boli ventilátory stále hlučné.
