ASUS X99 Deluxe II – v skrini je jej škoda

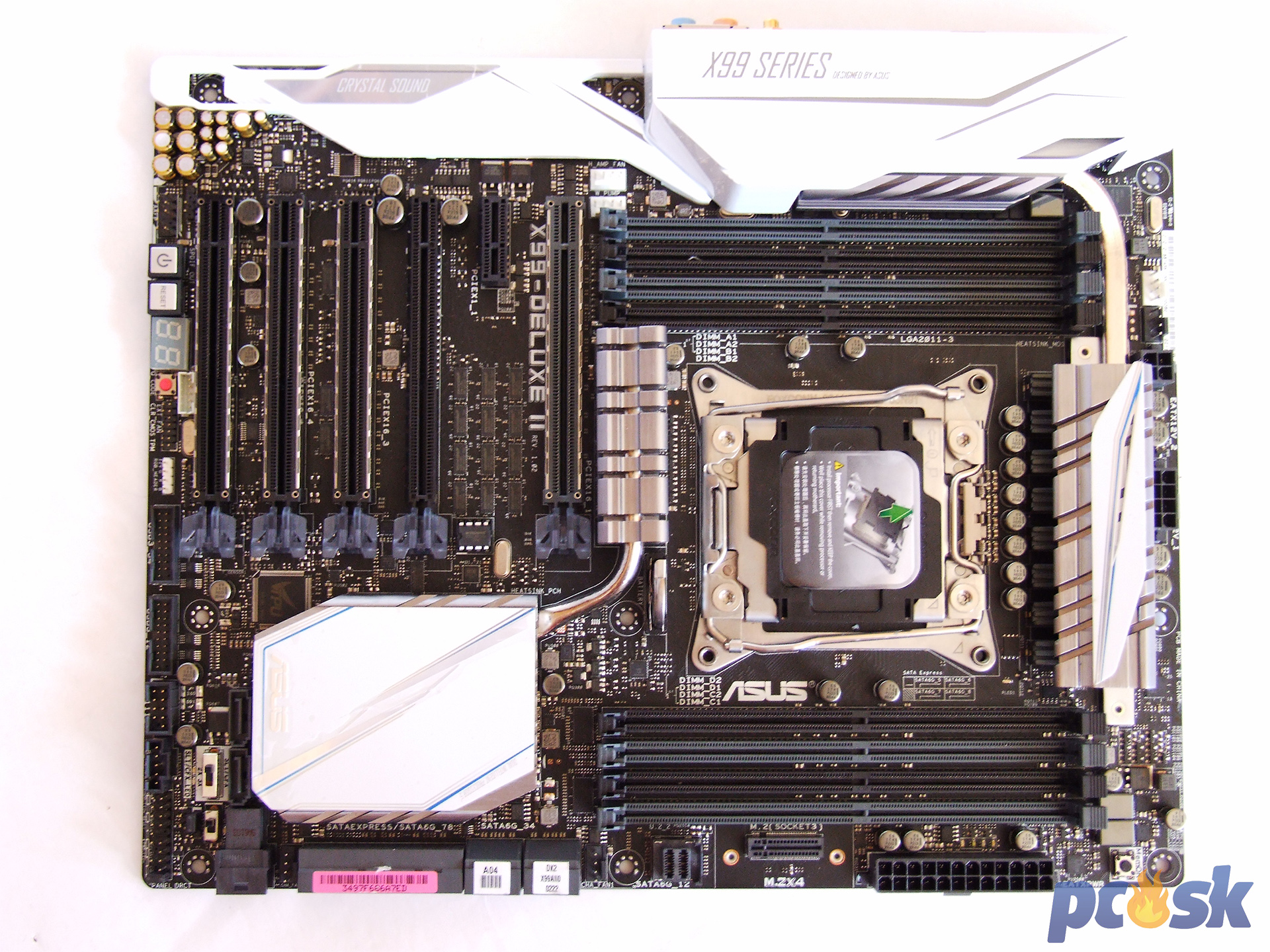

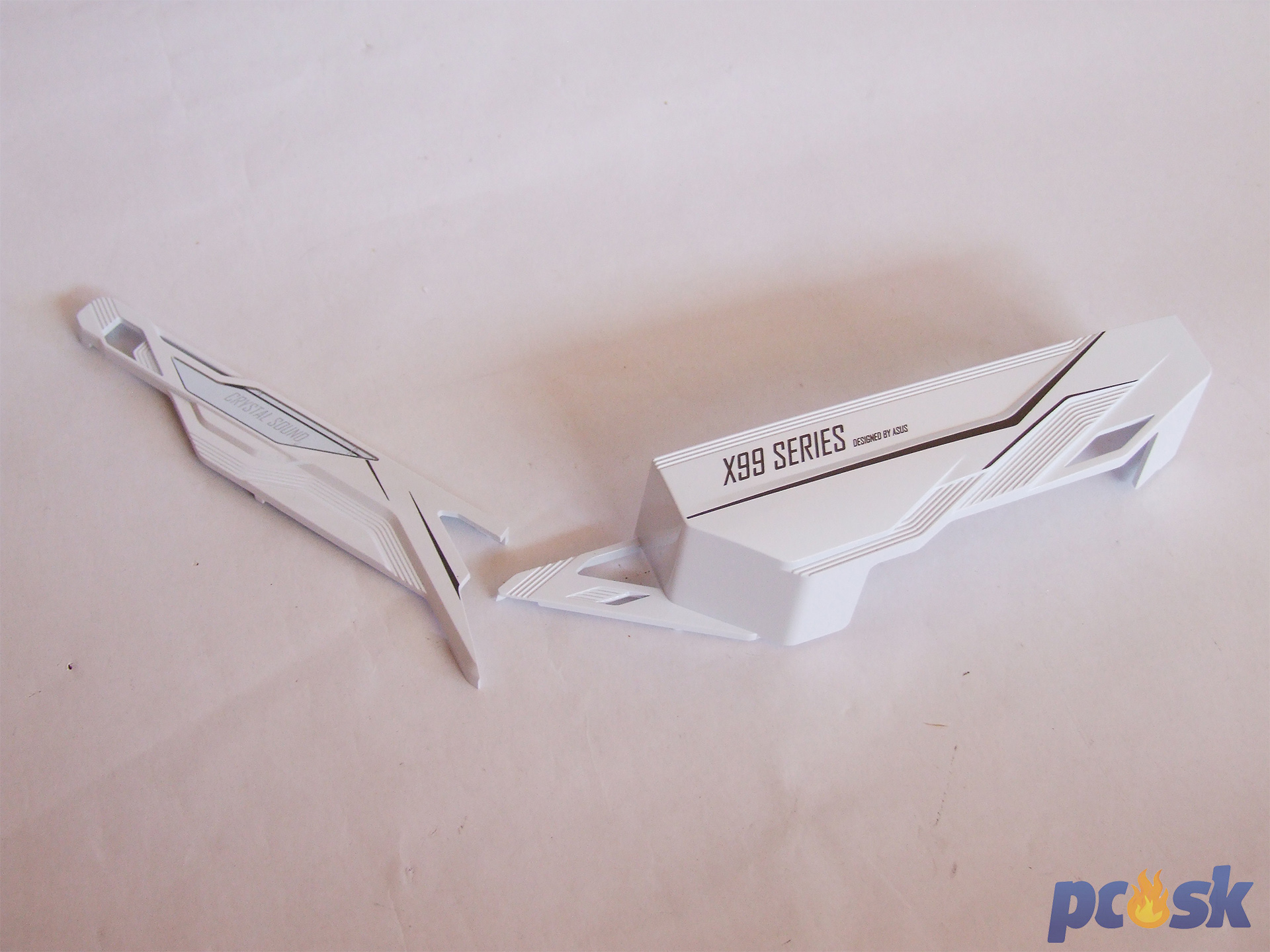

Základná doska má tradičný ATX formát. Počet vrstiev PCB výrobca nikde neoznačuje, bude ich však na 99% osem. Z vrchnej strany udrú do očú biele platové krty, ktoré sa však dajú odmontovaním skrutiek zložiť. Na prvý pohľad to vyzerá tak, že ide o 1 biely kryt, v oblasti konca zadného panelu je však rozdelené na 2 samostatné časti.

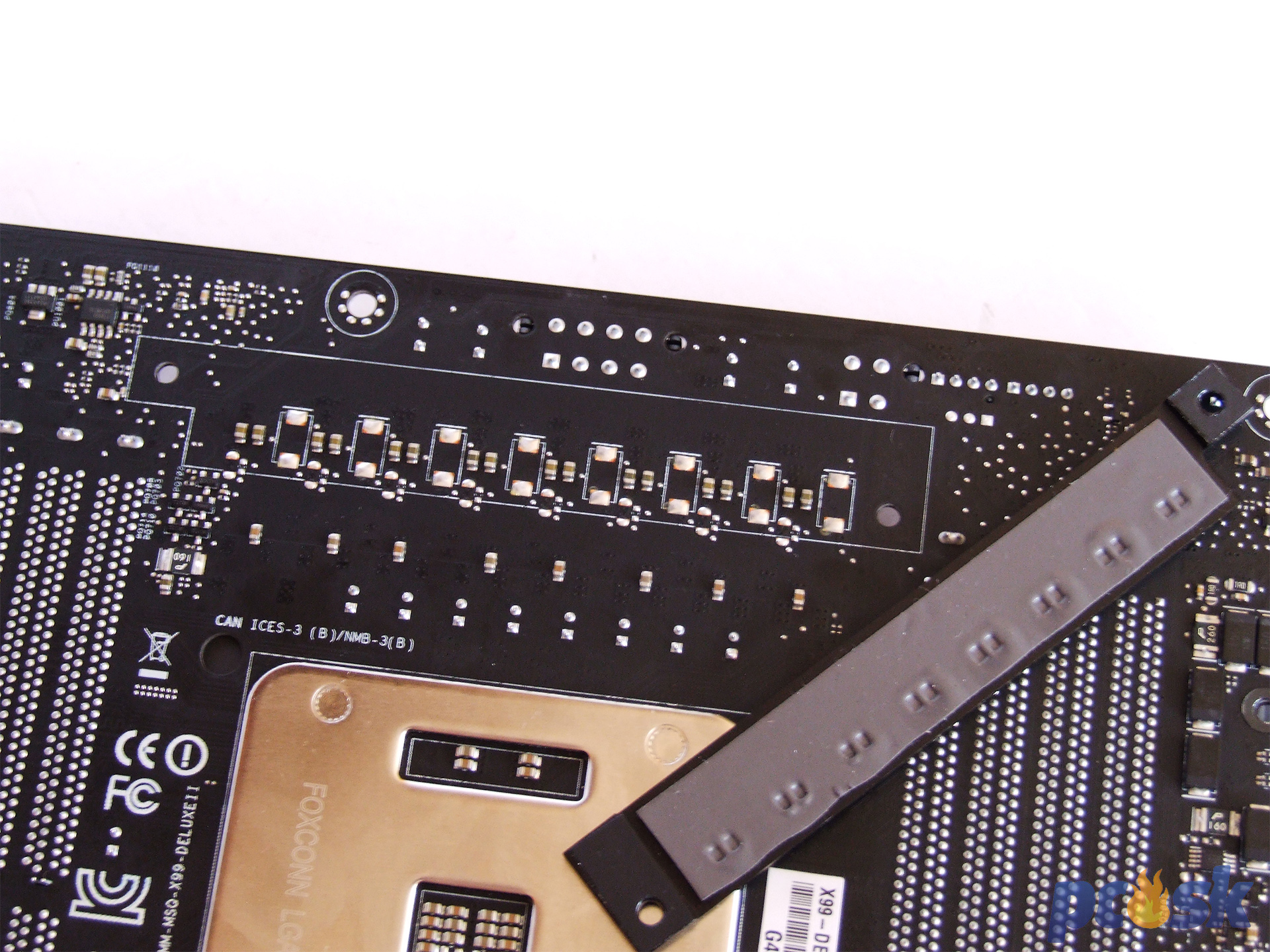

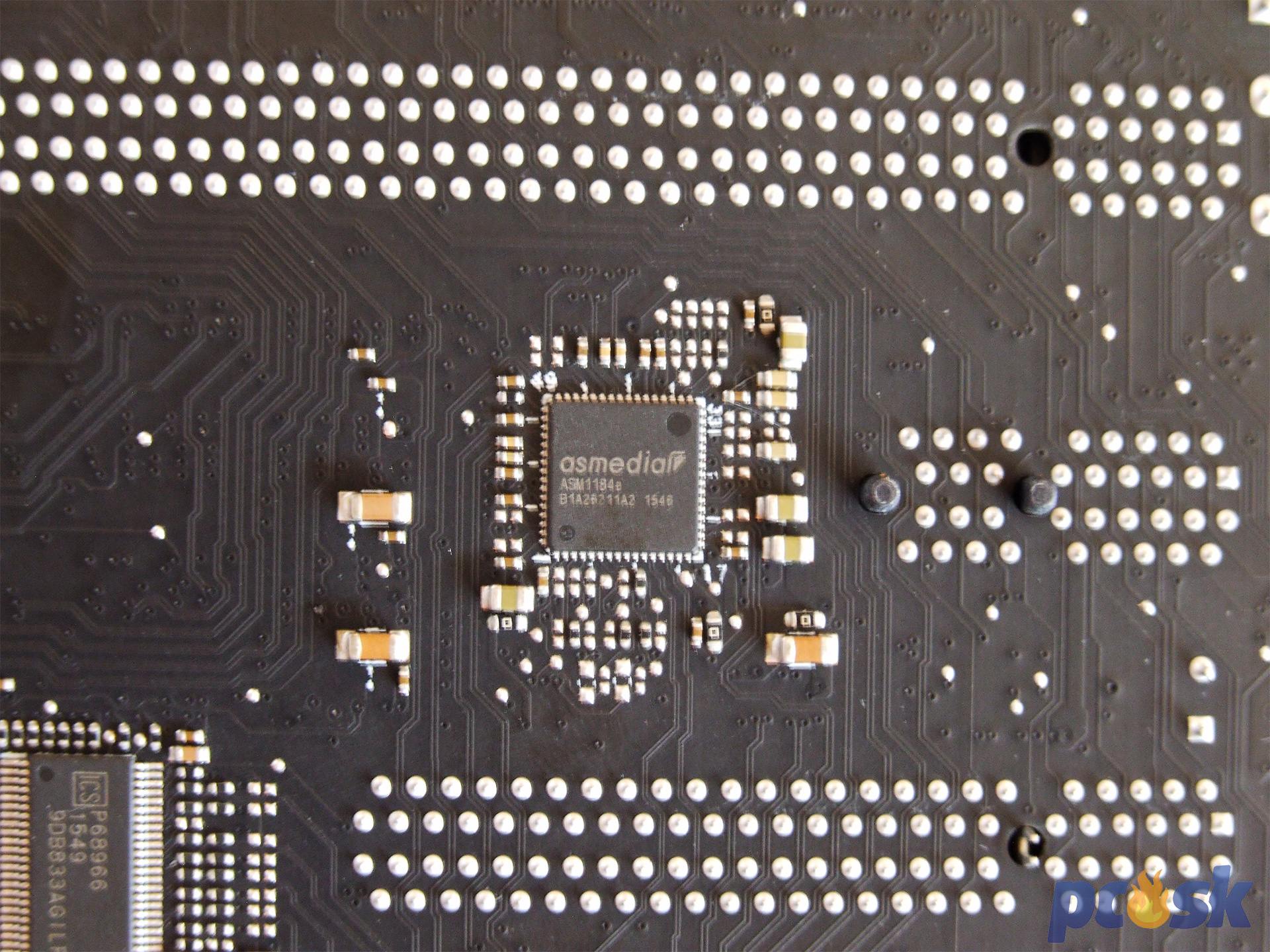

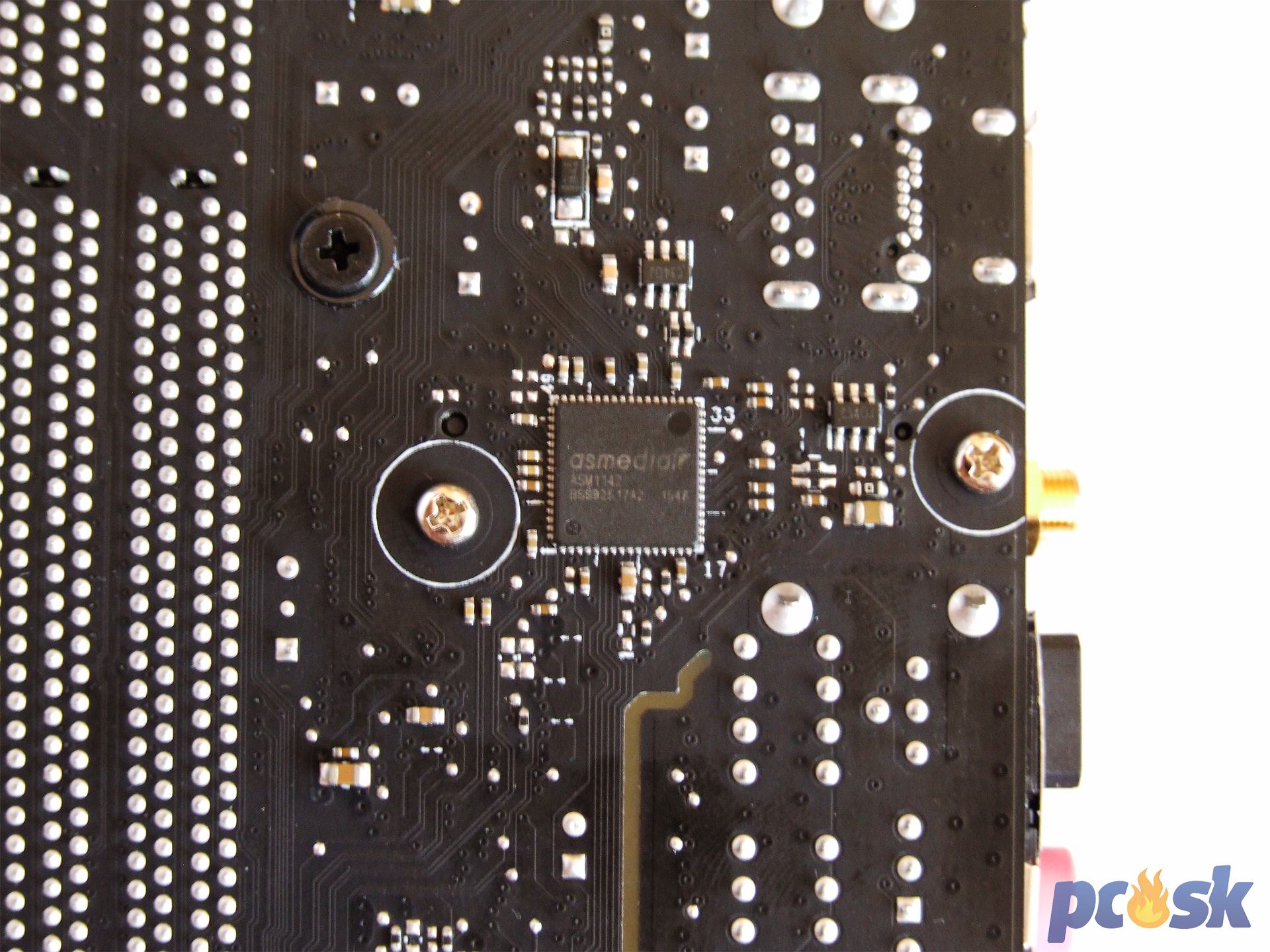

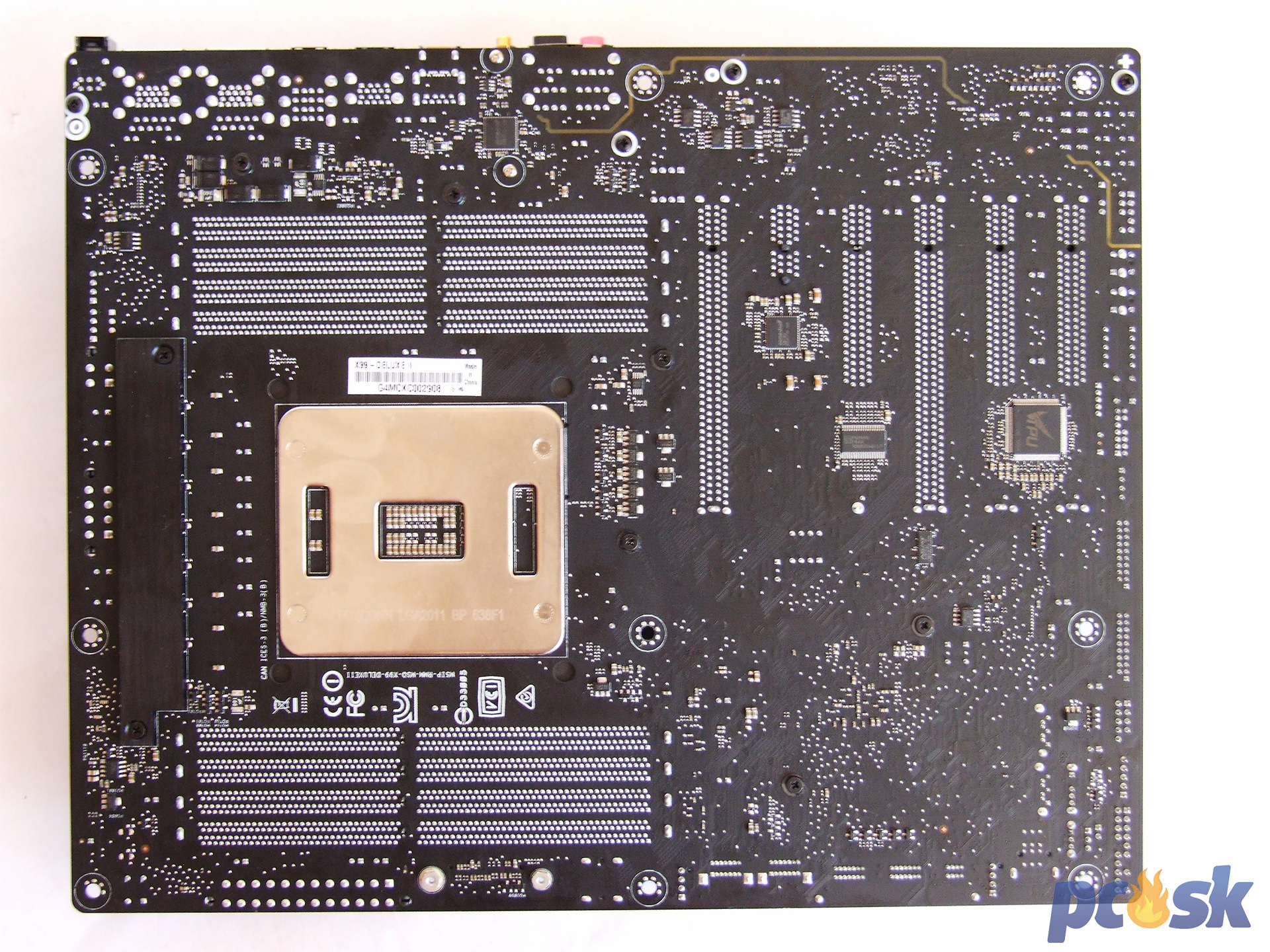

Zadná strana neprezradí nič revolučné. Vidíme veľký roznášací plech patcie, nad ktorým je hliníkový blok. Zvyčajne slúži pre podporu chladenia MOSFETov, tie však na zadnej strane žiadne nie sú a jeho prítomnosť tak celkom nechápem. Zrejme má podporovať chladenie MOSFETov zo spodnej strany. Na zadnej strane je aj veľký TPU čip, násobič PCIe liniek ASMedia ASM1184e a USB radič ASMedia ASM1142 pre dvojicu USB 3.1 portov na zadnom paneli.

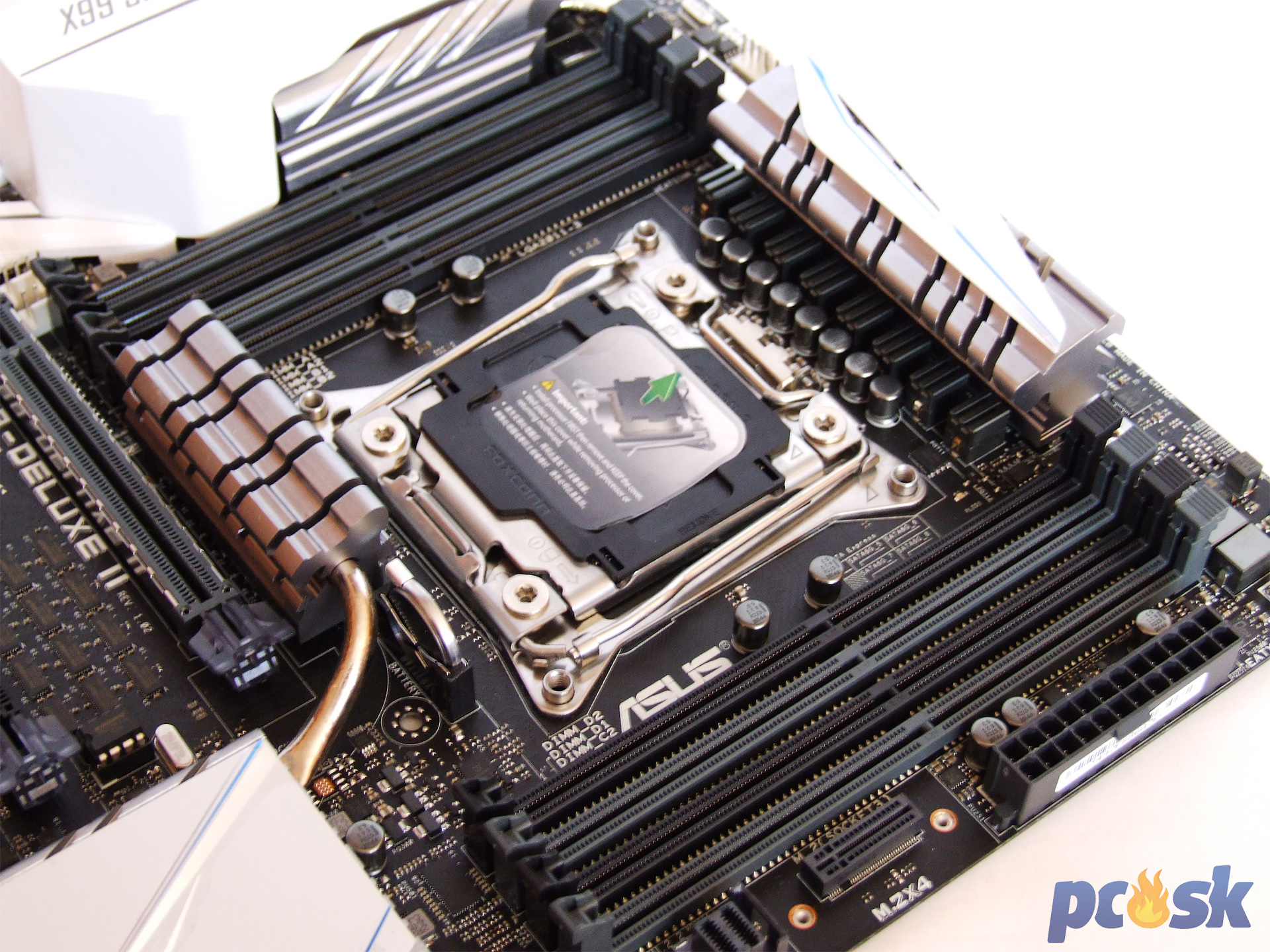

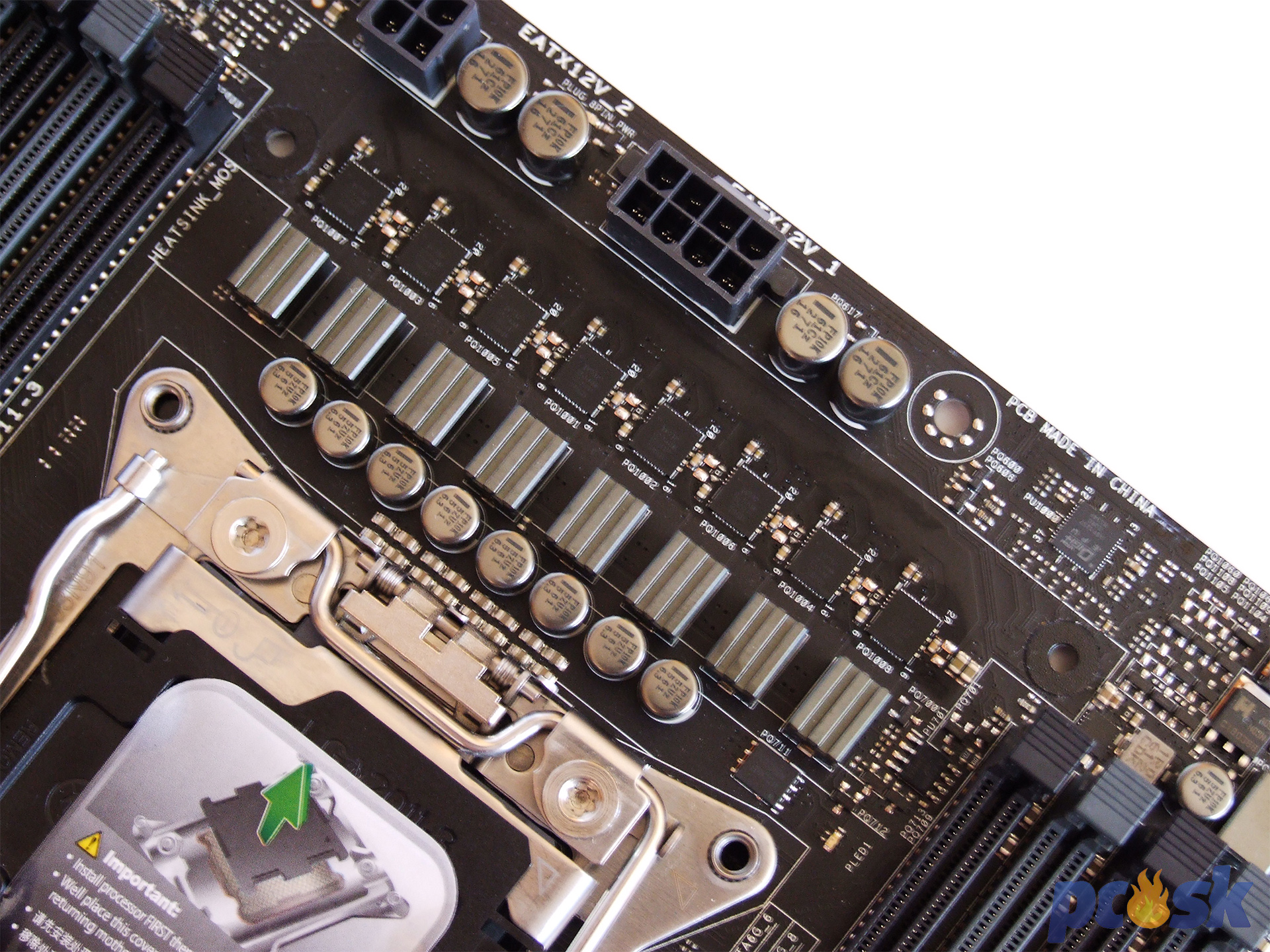

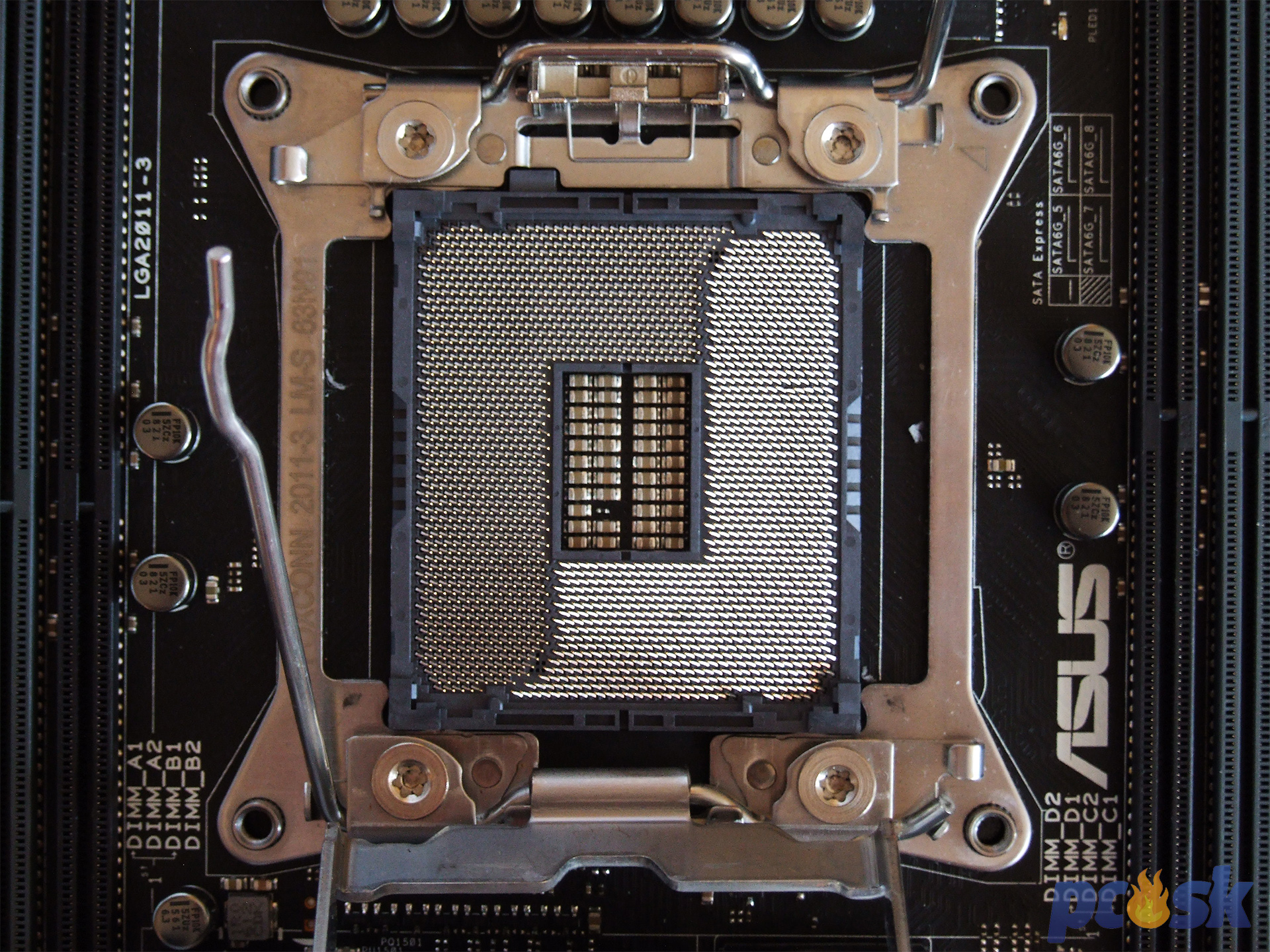

Paticou je veľká LGA 2011-v3, v prípade tejto dosky konkrétne OC Socket s viacerými pinmi. Procesor je možné jednoduchšie osadiť pomocou inštalačného rámu, ktorý je súčasťou balenia. Šťavu do socketu dodá plne digitálne 8-fázove napájanie s napäťovým regulátorom Digi+ VRM.

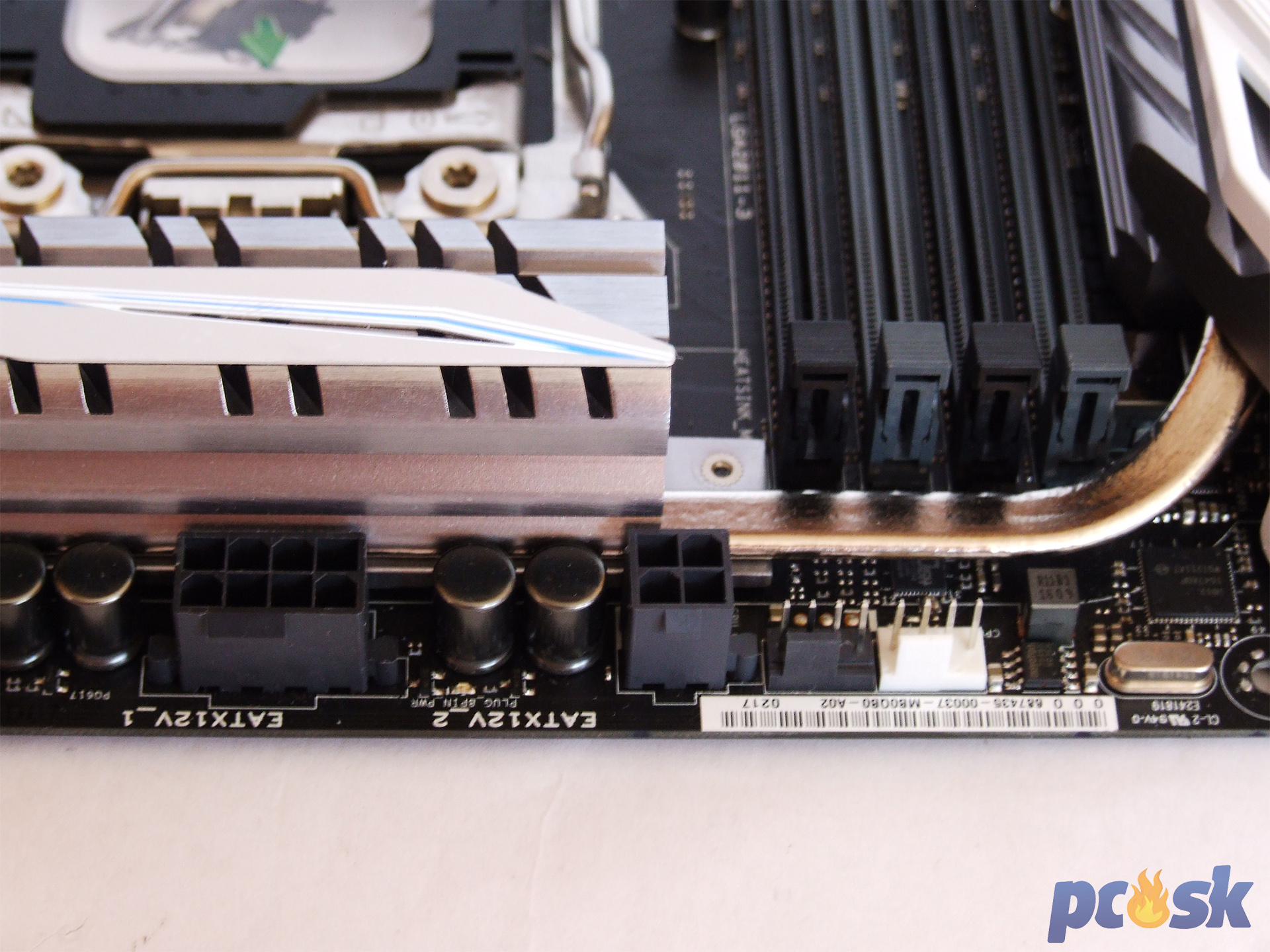

Napájanie procesora je zabezpečené buď 8-pinovým 12 EATX konektorom, alebo jedným 4-pinovým EATX konektorom, prípadne obidvomi naraz ak plánujete extrémne masívne pretaktovanie. Samotná 8-pinová EATX vetva sama dodá asi 300W energie takže druhý 4-pinový konektor bude asi často zívať prázdnotou. Pri 8-pinovom EATX je malá LED, ktorá sa rozsvieti na červeno ak napríklad nemáte zapojený konektor do EATX konektora. Vpravo od týchto konektorov sú dva 4-pinové konektory pre ventilátory chladiča procesora. Oba podporujú PWM, biely je primárny.







Dovedna je na doske 6 konektorov pre ventilátory. Všetky sú 4-pinové a podporujú PWM. 2 sú pre CPU, 2 pre skrinku, 1 pre vodnú pumpu a 1 ASUS označuje ako High-amp konektor. Ten dokáže dodať až 3 ampére prúdu a je vyhradený pre vysokorýchlostné ventilátory s vysokým odberom. Ak by 6 ventilátorov niekomu nestačilo je tu Fan Ext header pre pripojenie externej karty, ktorá poskytne ďalšie štyri 4-pinové konektory. Všetky ventilátory aj tie na externej karty je možné regulovať v BIOSe alebo cez aplikáciu Fan Xpert 4.

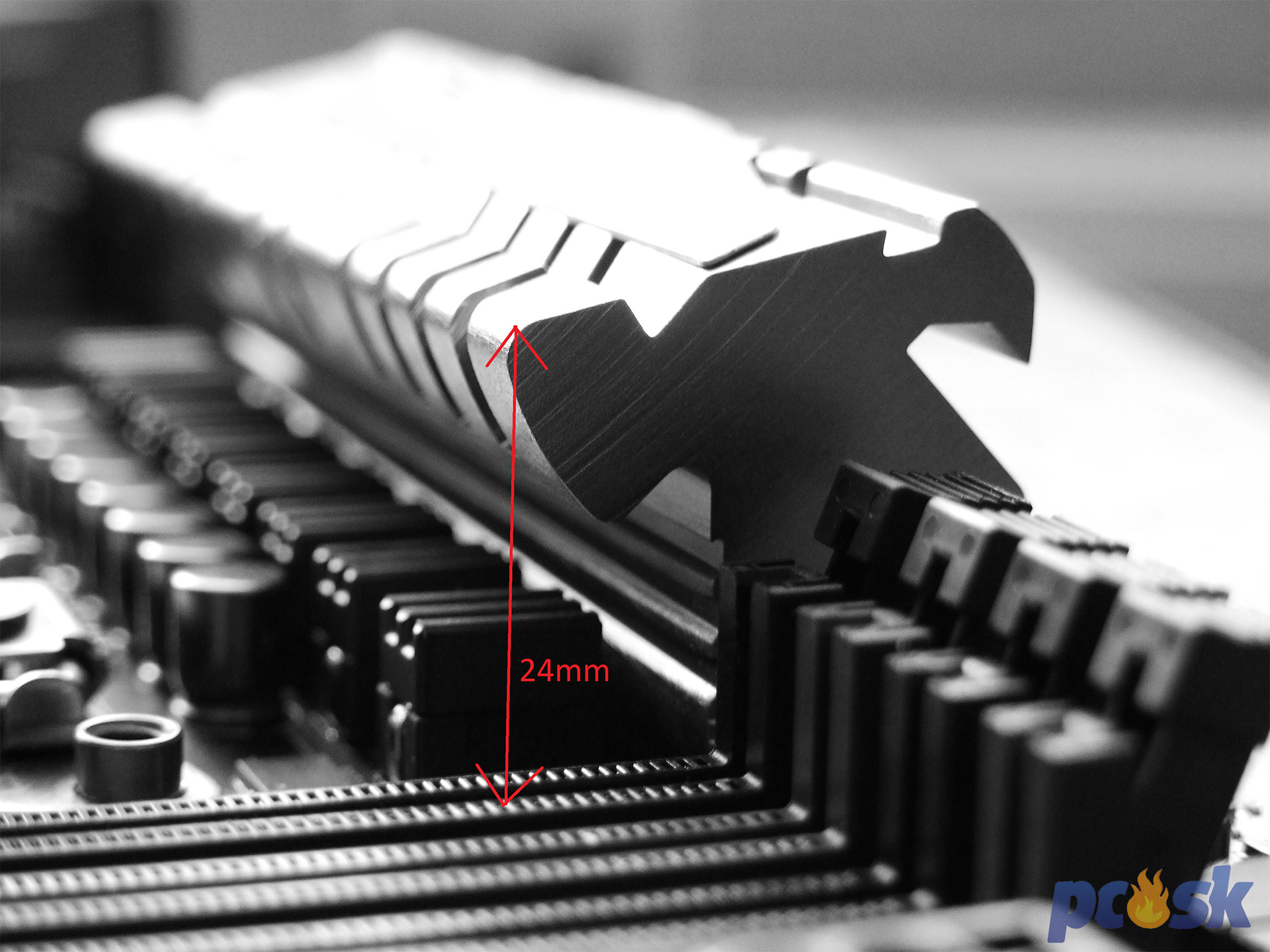

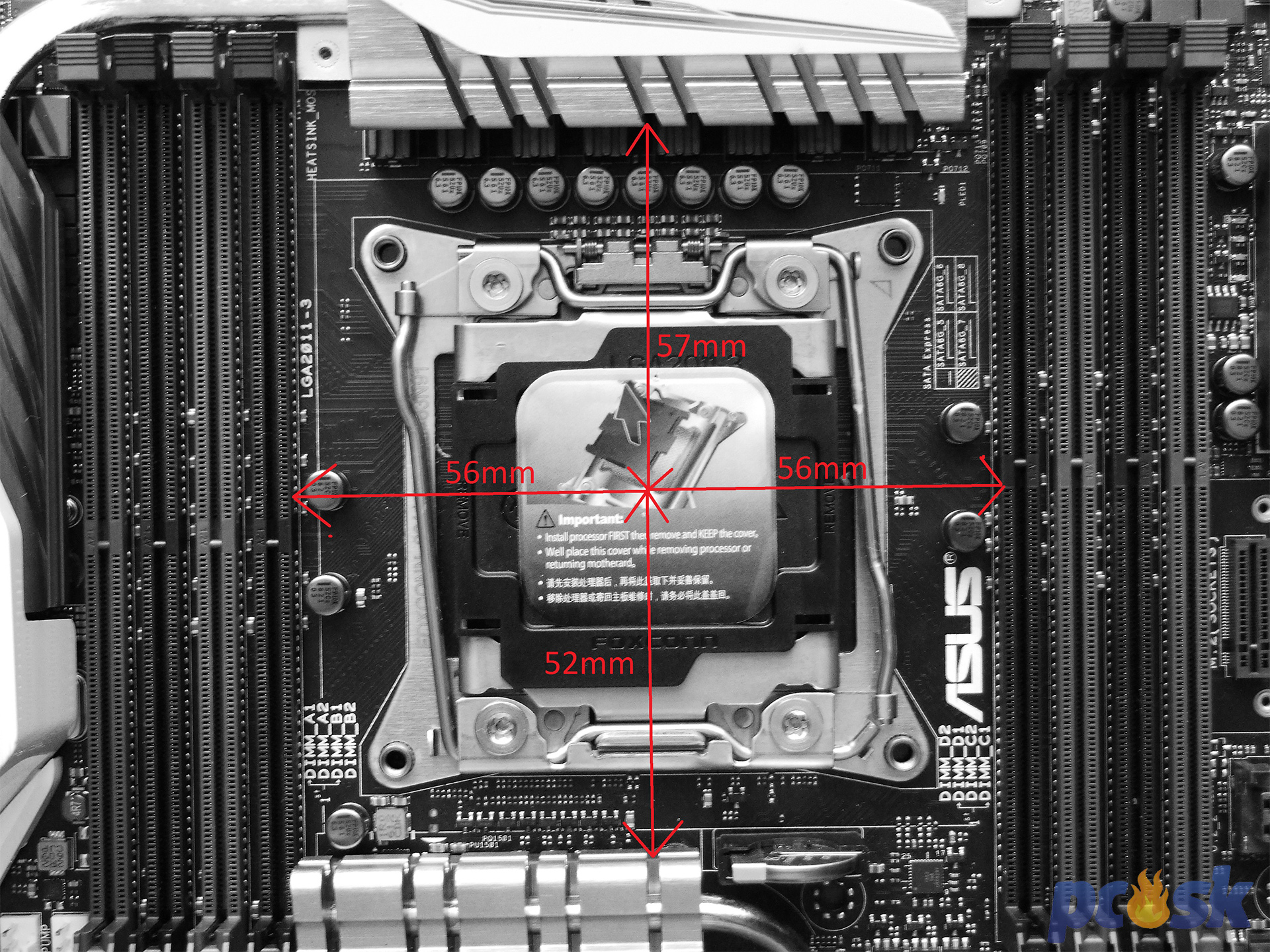

Pre procesorové chladiče je na patici dostatok miesta.

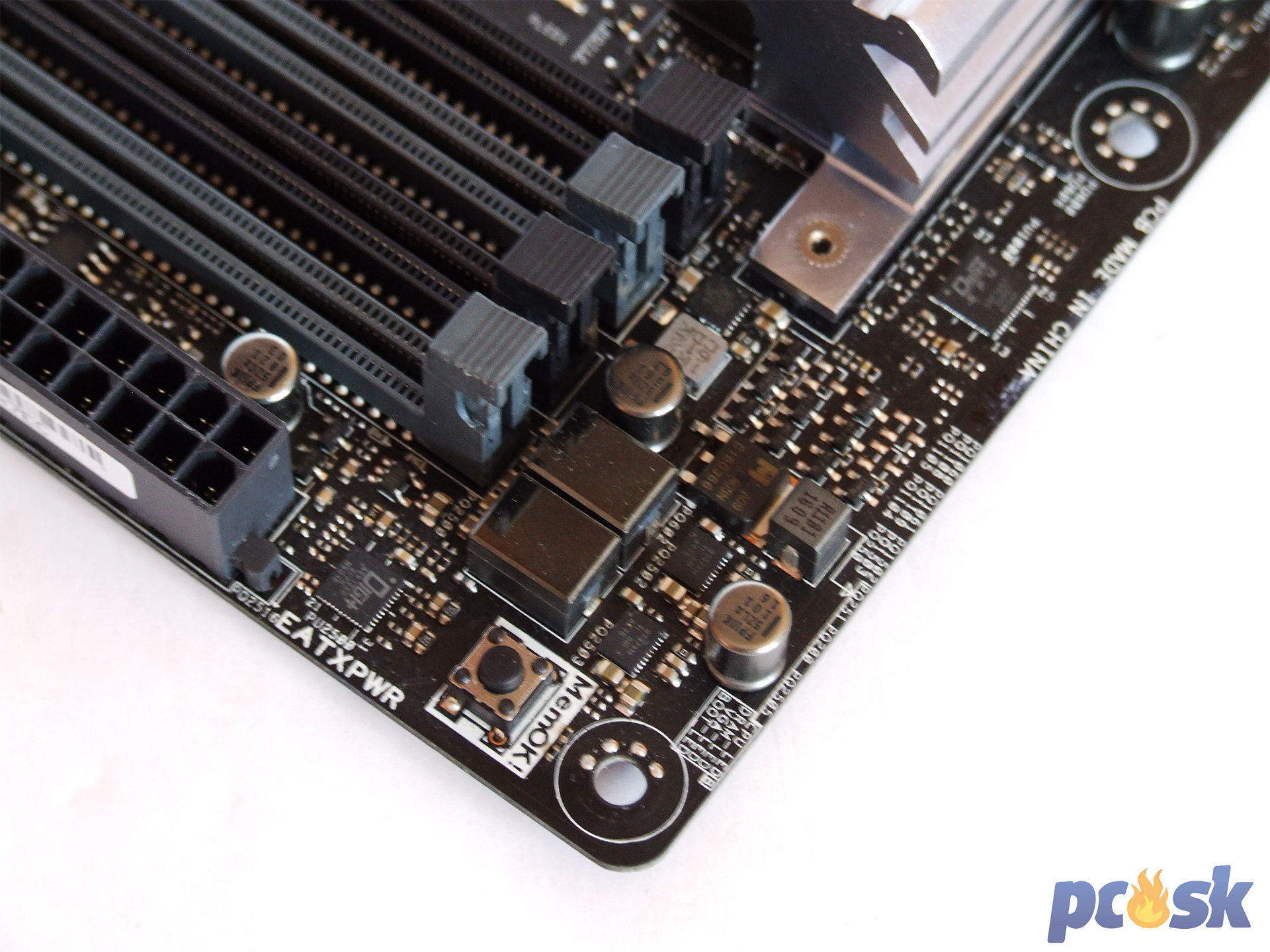

DIMM slotov pre DDR4 operačné pamäte je 8 ako býva zvykom u X99 čipsetu. Nechýba štvorkanálové zapojenie a maximálna podpora frekvencie 3333MHz pri pretaktovaní. Doska pojme najviac 128GB DDR4 pamätí a ide o Q-DIMM ako ich volá ASUS. Znamená to iba to, že aretačné poistky sú z jednej strany. Podpora XMP je samozrejmá. V oblasti DIMM slotov v rohu dosky je MemOK! tlačidlo, ktoré nastaví operačným pamätiam bezpečné hodnoty. Kúsok od neho je Digi+ regulátor napájania DIMM slotov, ktoré napájajú 2 fázy (2+2).







Hlavný 24-pinový ATX konektor napájania je trochu severnejšie ako sme zvyknutí. Je to preto, lebo musel uhnúť vertikálne orientovanému M.2 Socket 3 slotu s M key pre SSD s dĺžkou 42/60/80mm. Port využíva 4 PCIe 3.0 linky a poskytne tak priepustnosť 32Gbps. Podporuje iba PCIe režim. Pre montáž do tohto slotu použite aj montážny rám v balení. Hneď vedľa neho je jeden z dvojice U.2 portov. Ten disponuje taktiež 4 PCIe 3.0 linkami a podporuje aj NVMe protokol.

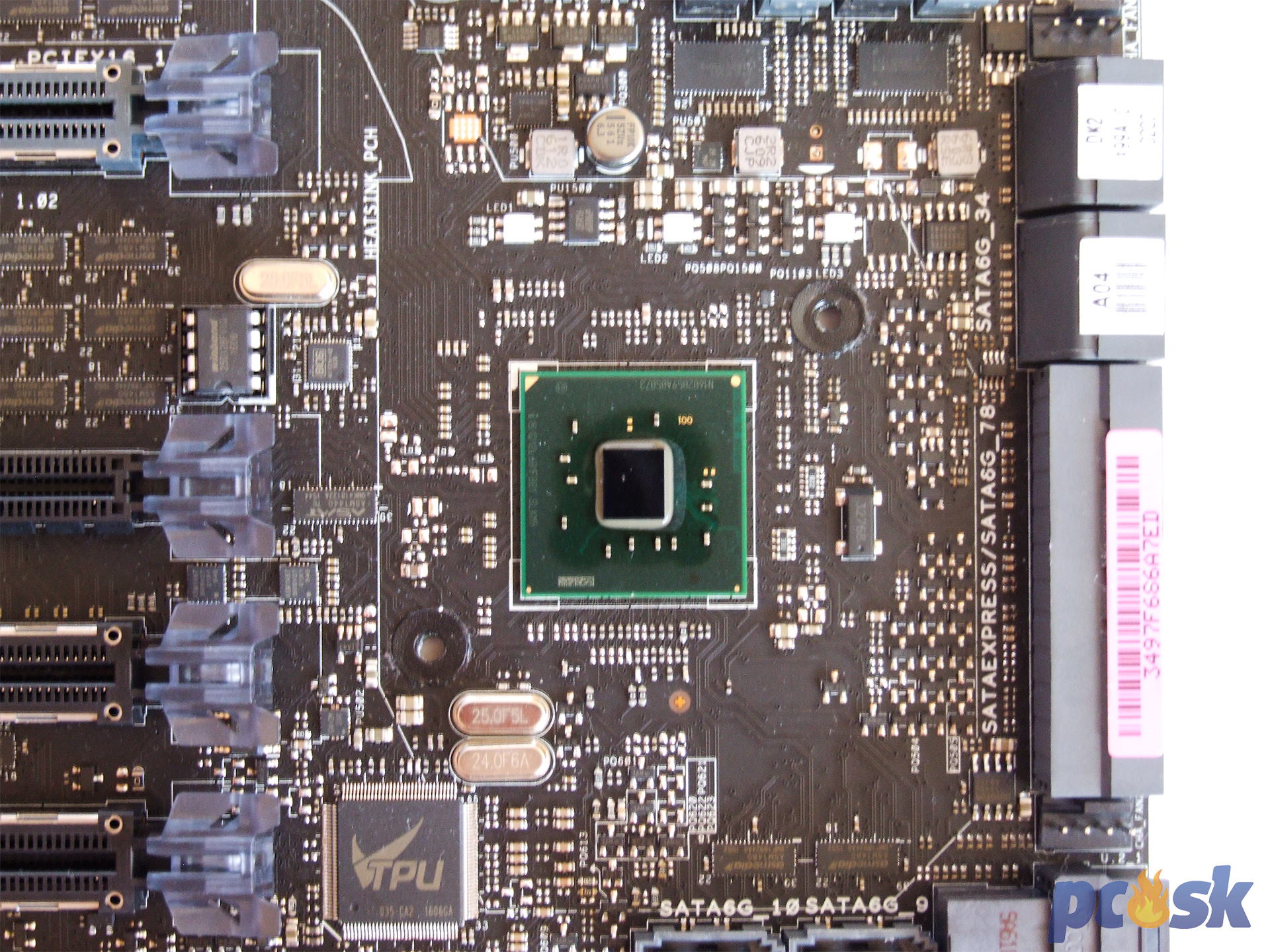

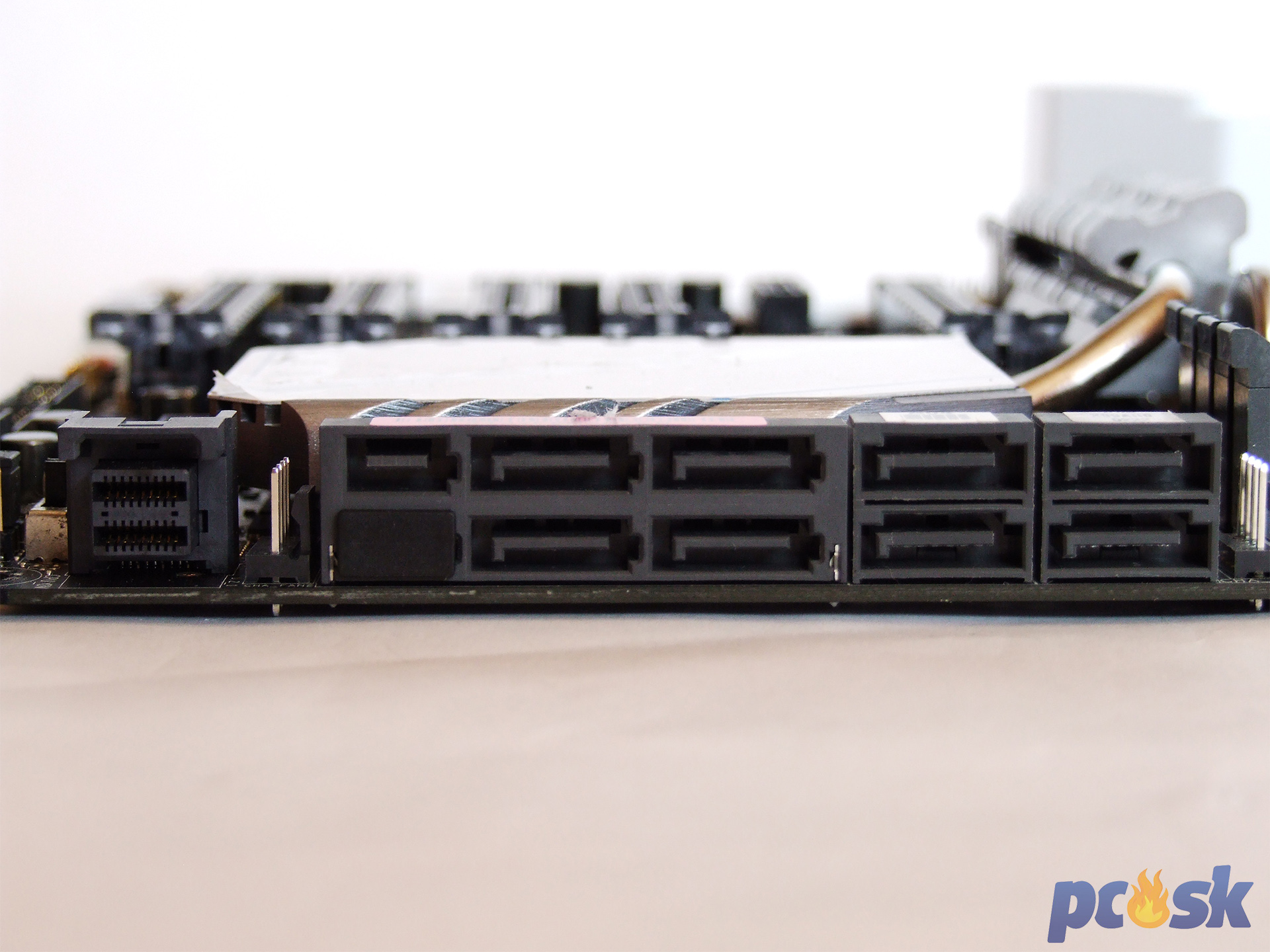

Druhý U.2 je vedľa 1 SATA Express slotu a 8 SATA3 slotom. Všetko je vyvedené z čipsetu.

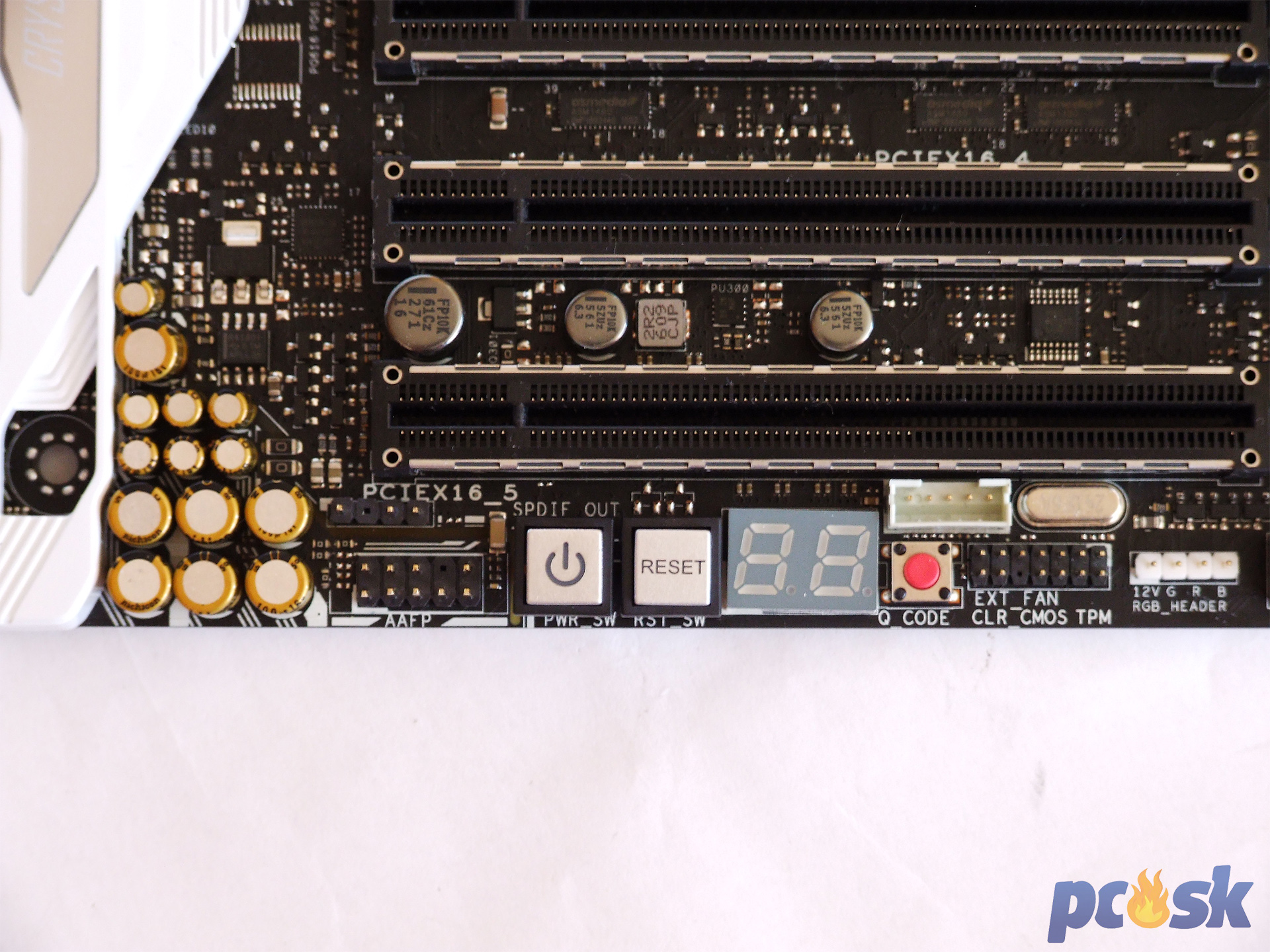

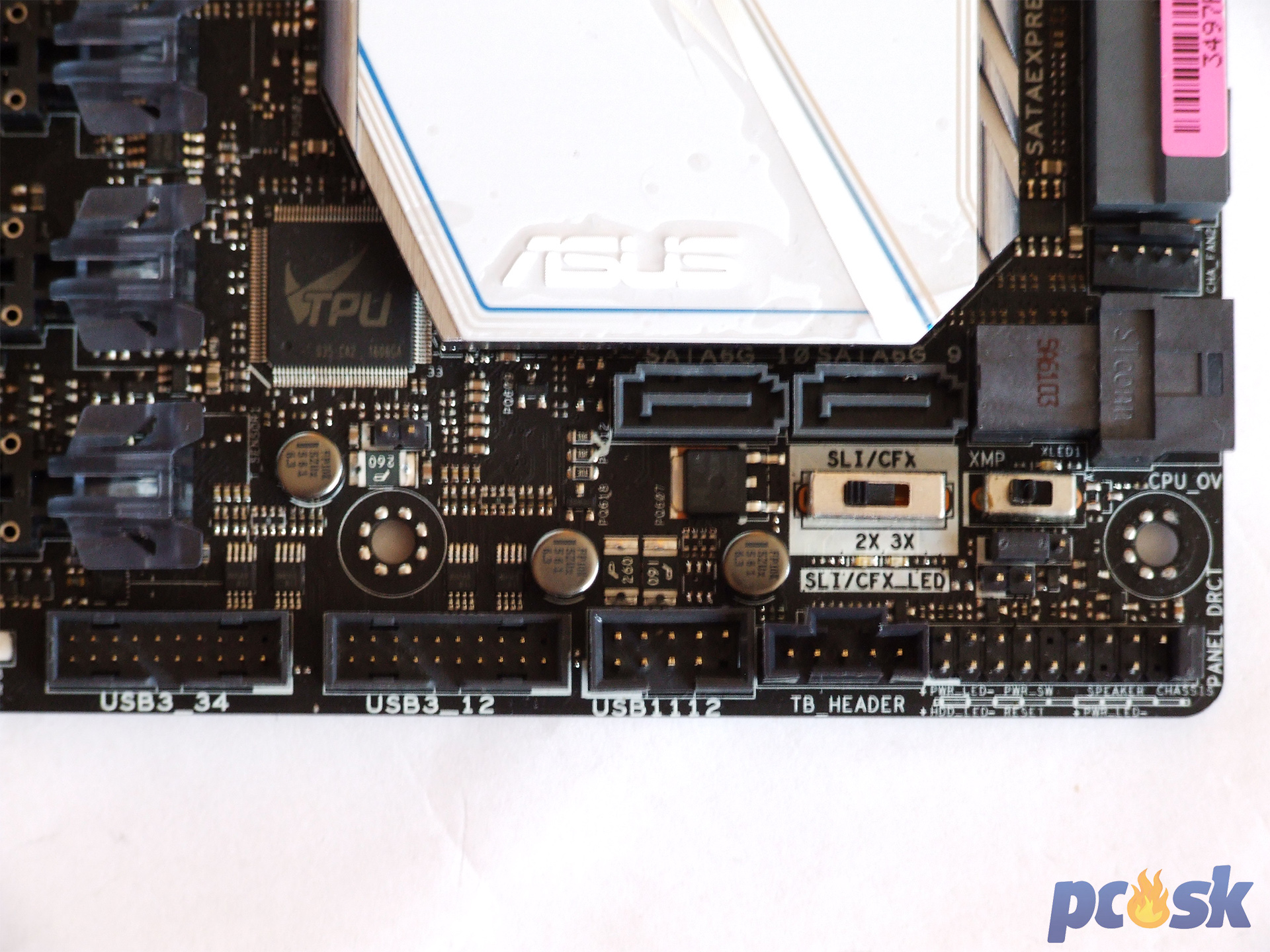

V rohu dosky nájdeme konektor pre pripojenie PC skrine, nad ktorým je CPU_OV jumper, po aktivovaní ktorého je možné v BIOSe nastaviť procesoru extrémne a inak zakázané napätia, čo využijú overclockeri s tekutým dusíkom. Nad týmto jumperom je XMP prepínač, s ktorým sa jednoducho aktivujú XMP profily pre operačné pamäte. Vedľa neho je väčší prepínač, ktorý slúži pre identifikáciu správnych multi-GPU zapojení. V natívnom stave keď je vypnutý svietia všetky PCIe sloty. Keď ho prepnete do polohy 2x, rozsvietia sa PCIe sloty vhodné pre zapojenie 2 grafických kariet do 2-Way SLI/CF a zároveň sa rozsvieti príslušná LED pri tomto prepínači. V polohe 3x sa rozsvieti iná LED pri prepínači a 3 PCIe sloty ideálne pre 3-Way SLI/CF. Nad prepínačom sú ďalšie 2 SATA3 porty. Spodný okraj dosky ďalej patri Thunderbolt headeru, internému USB 2.0 konektoru, dvojici USB 3.0 konektorov, RGB headeru pre LED pásik, TPM konektoru, Q_CODE tlačidlu pre vymazanie BIOSu nad ktorým je EXT_FAN konektor pre externú kartu pre ventilátory, ďalej je tu stavový displej, tlačidlo reset a pre zapnutie/vypnutie, AAFP konektor pre audio na predný panel a S/PDIF konektor.

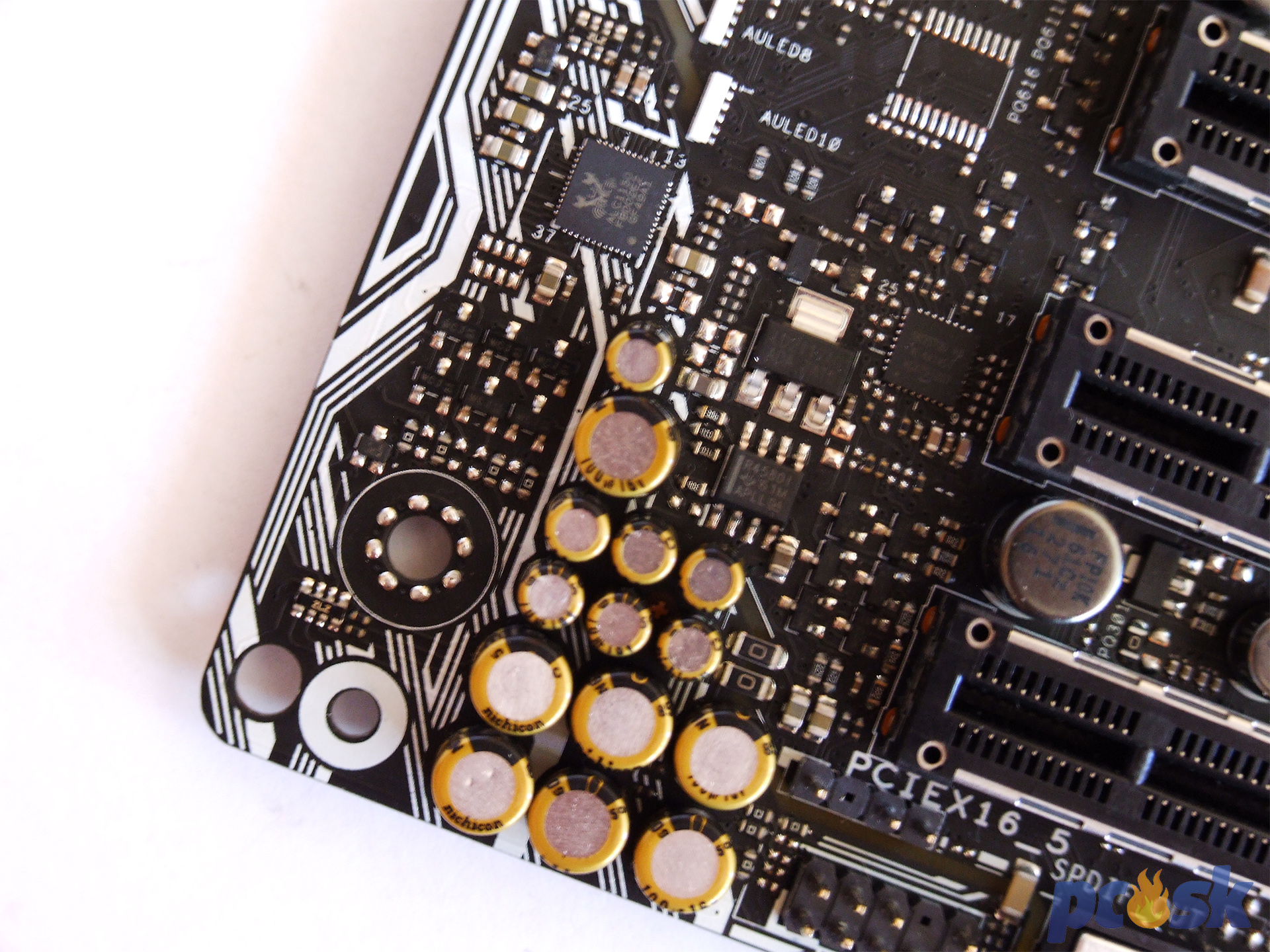

Dostávame sa k audio časti Crystal Sound, ktorej srdcom je kodek Realtek ALC 1150 so SNR 115dBA. Nechýbajú pozlátené japonské kondenzátory a izolovanie od zvyšku PCB. Zvuk bol naozaj čistý a mal aj patričnú dynamiku, to je však posledné roky na lepších doskách tradíciou a ťažko odlíšiť jedno riešenie od konkurenčného.

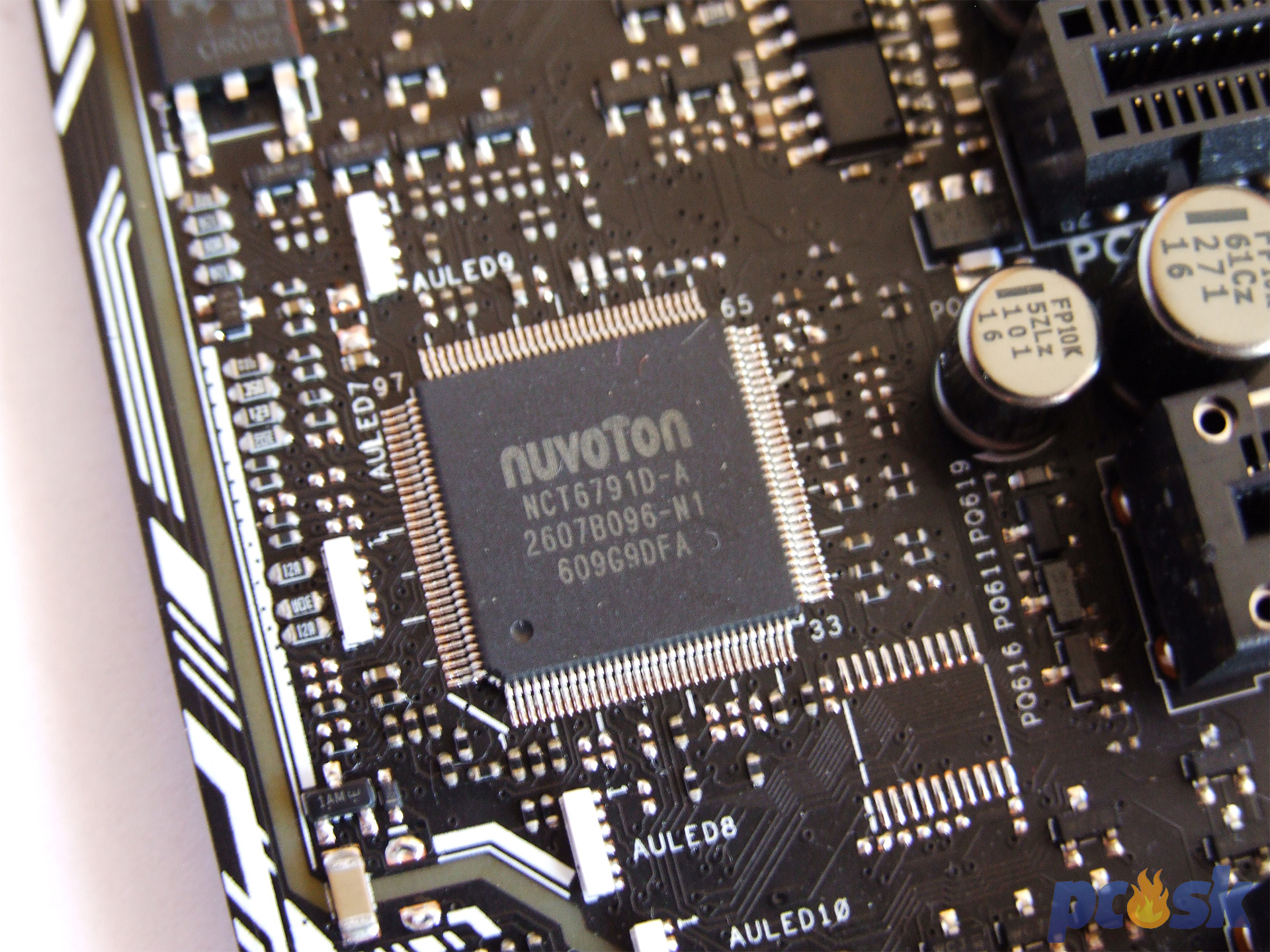

Neďaleko kodeku je Super I/O čip Nuvoton 6791D. Za ním je Macro čip, ktorý predstavuje akúsi alternatívu ku KeyBot z ROG. Vďaka nemu je možné obyčajnú klávesnicu zapojenú do vyhradeného USB portu naprogramovať na rozličné makrá, skratky a multimediálne činnosti.

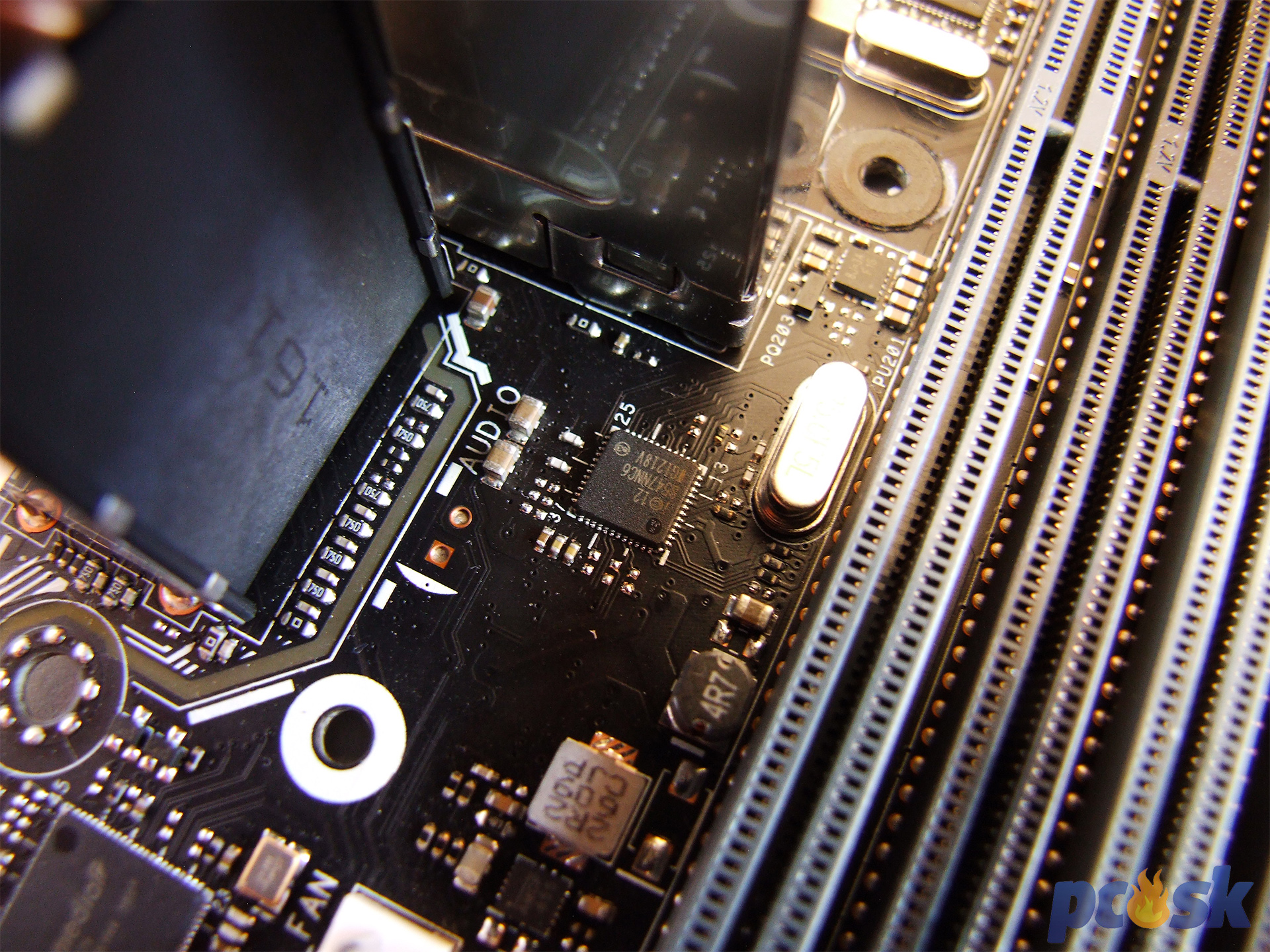

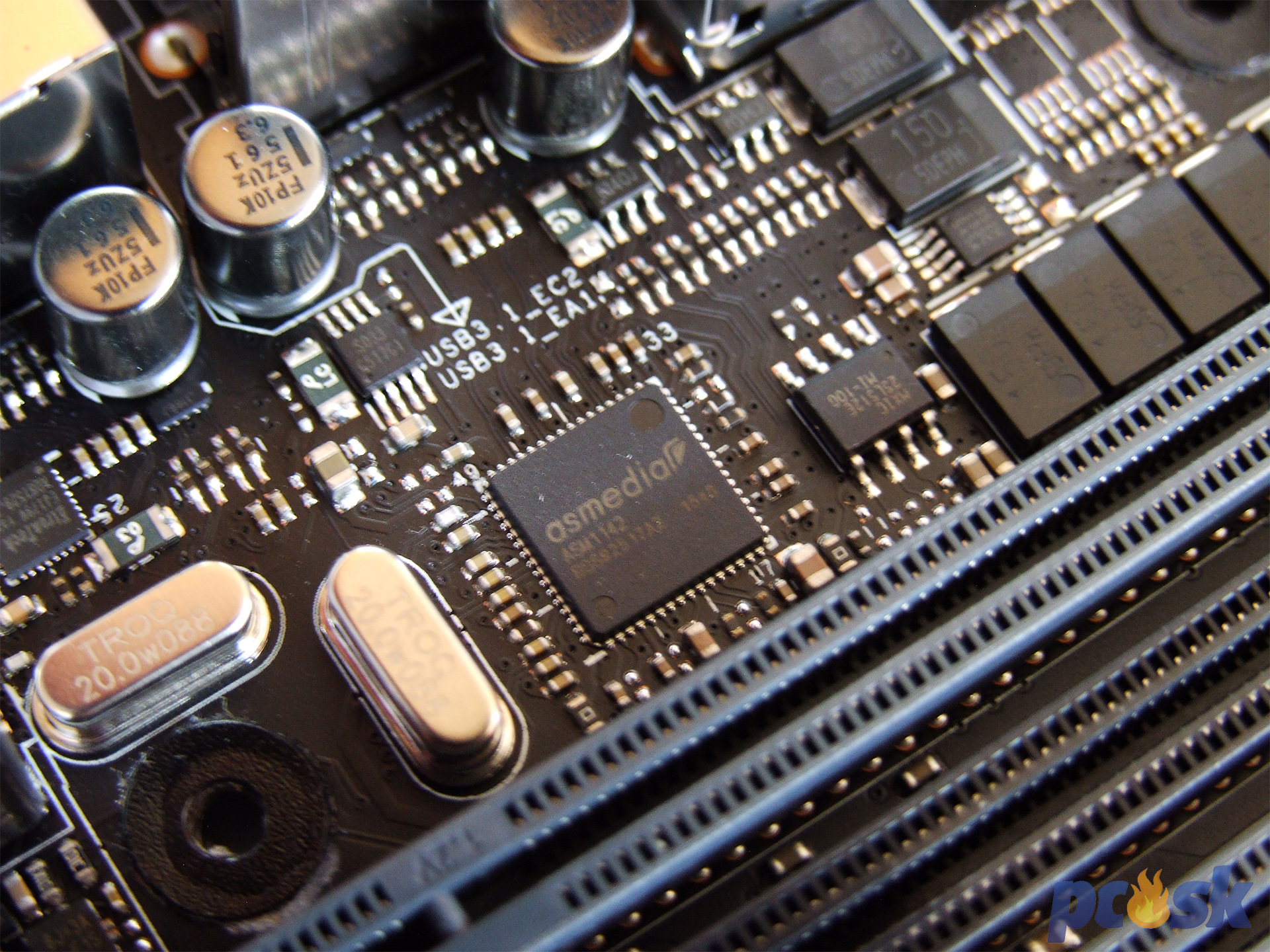

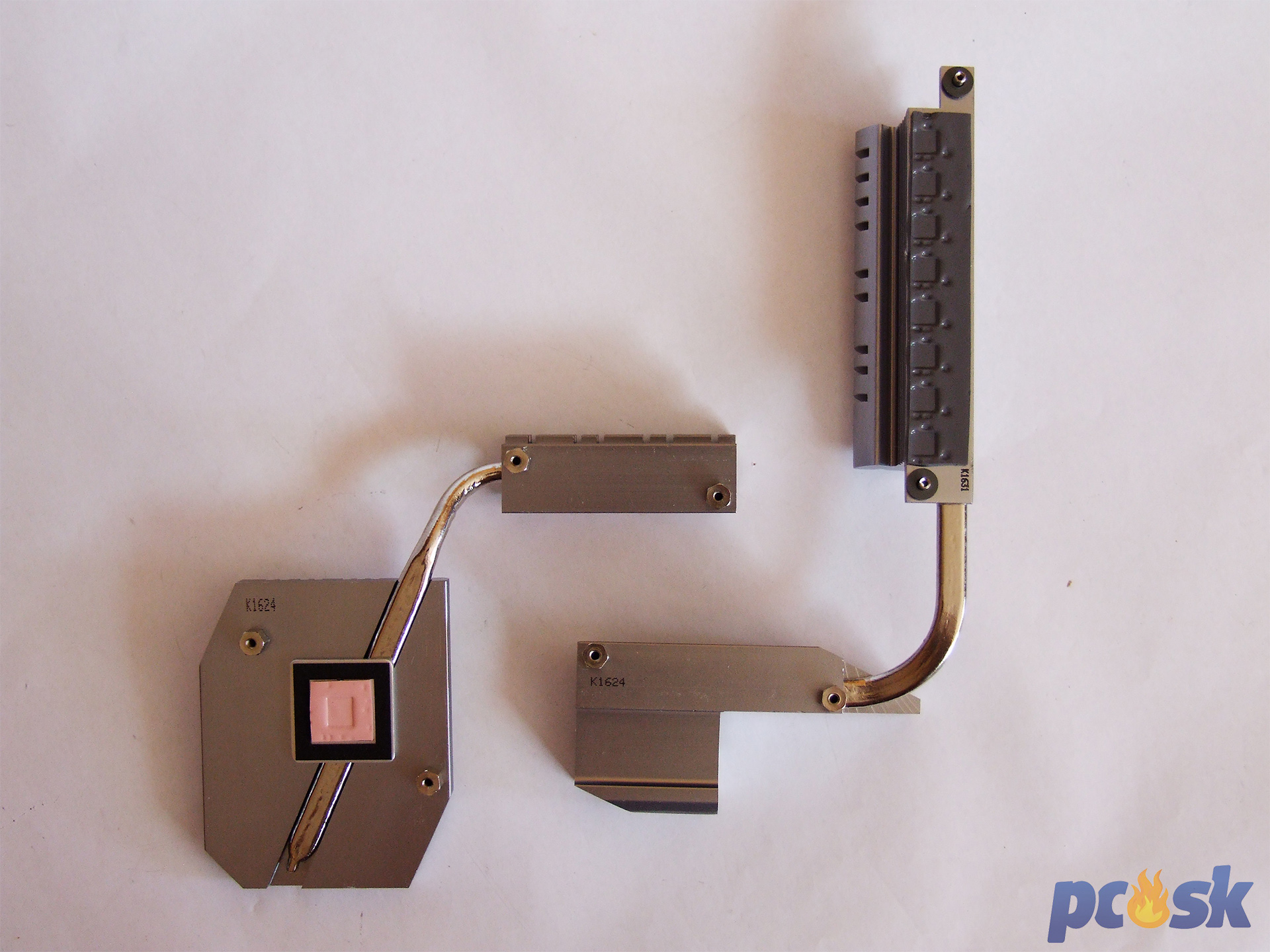

Kúsok od neho je čip ASM1074, ktorý má na starosti 2 USB 3.0 konektory na zadnom paneli. Druhý rovnaký radič pre ďalšie 2 USB 3.0 porty je za zadným panelom pod pasívom.

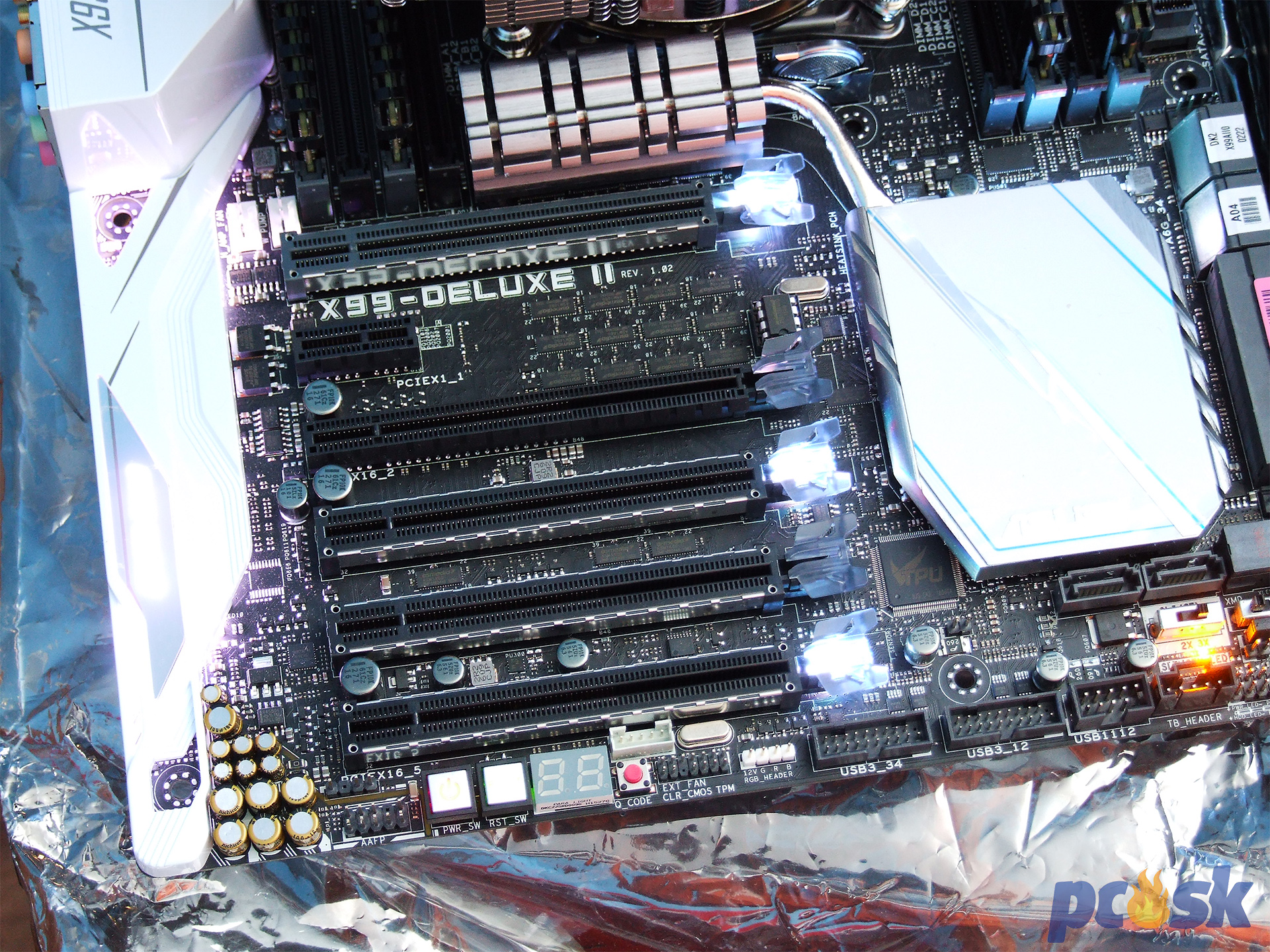

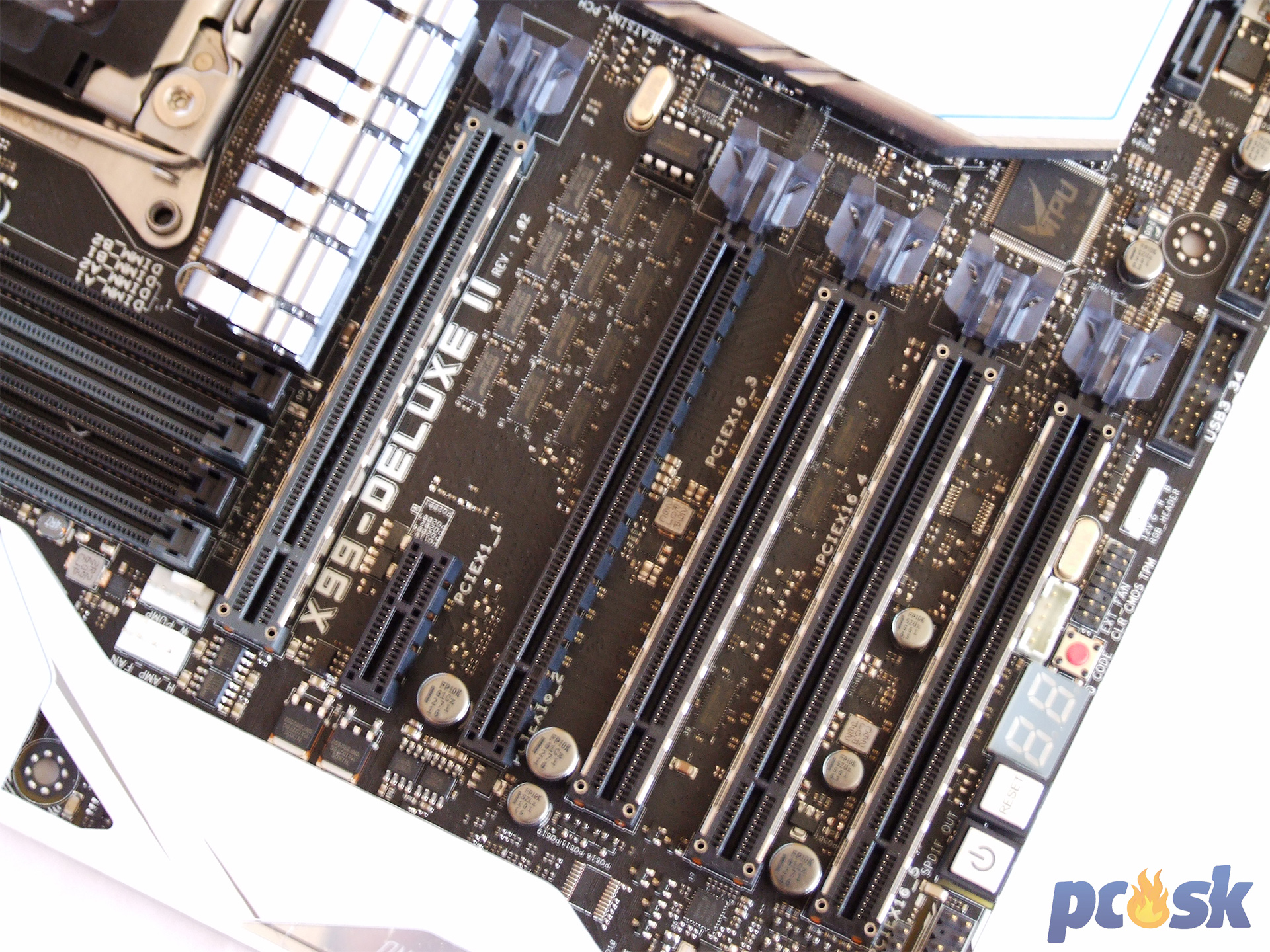

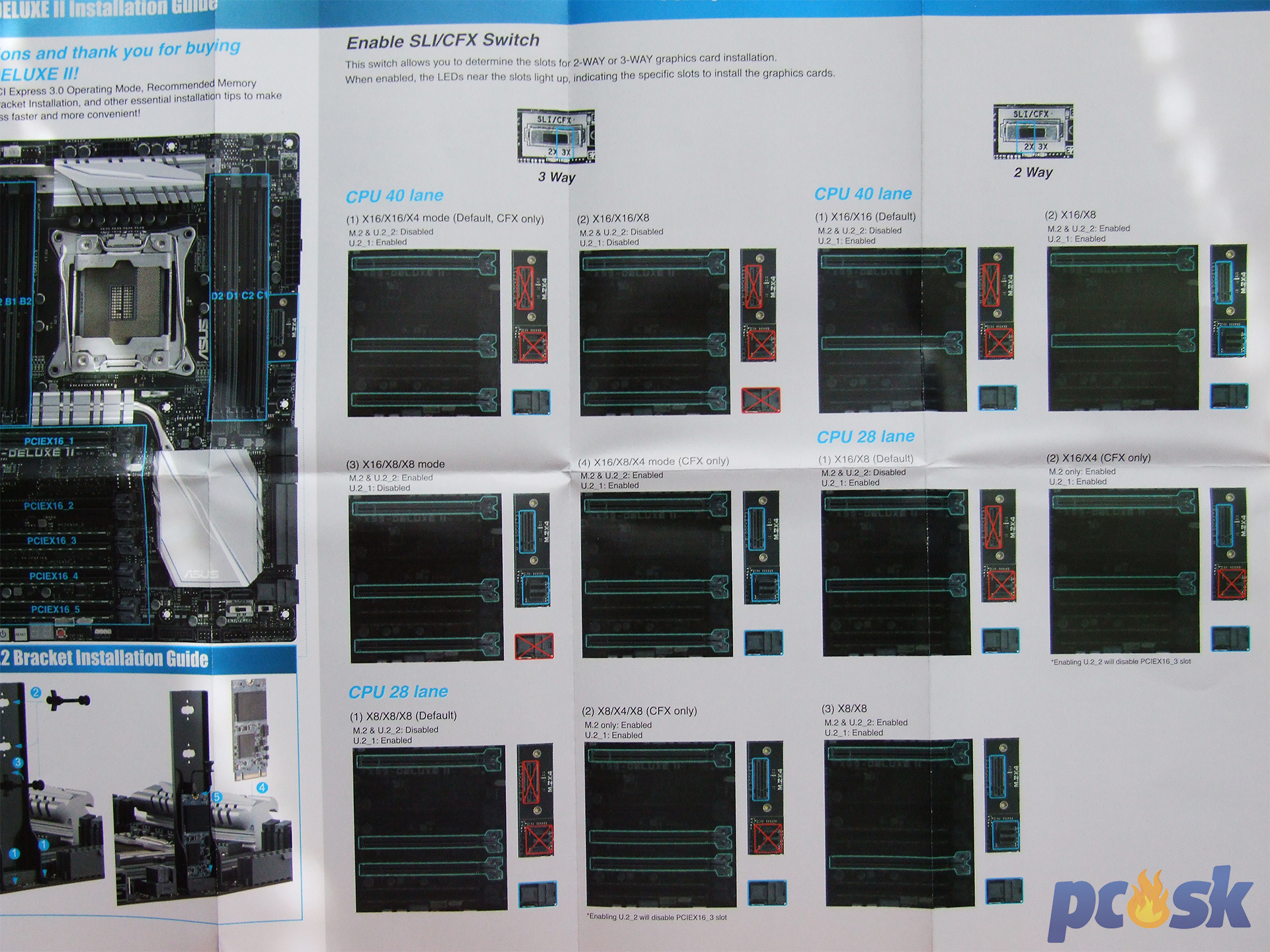

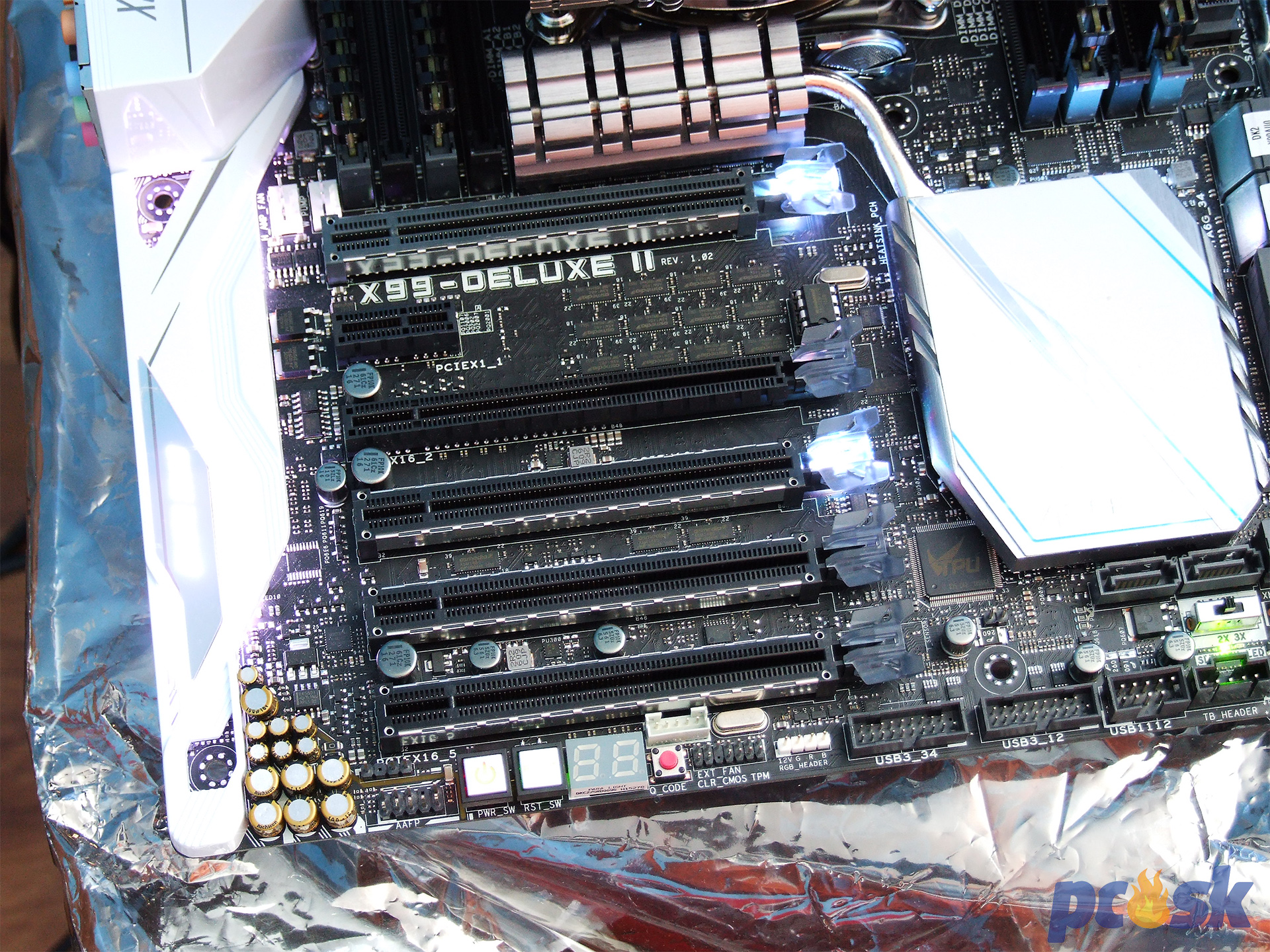

PCIe slotov je 5. Rozloženie liniek záleží od toho, či použijete CPU so 40 PCIe linkami alebo 28. Namiesto komplikovaného rozpisovania kombinácii som odfotil priložený mini návod, ktorý ilustračne lepšie ukáže kde treba akú kartu zapojiť a ktoré konektory využitím PCIe slotov stratíte. Okrem dlhých PCIe slotov je tu aj jeden krátky PCIe 2.0 x1. Ten sa však stane nedostupný už pri osadení 1 grafickej karty nakoľko chladič karty ho prekryje. Sloty pre grafické karty ako aj audio časť a pasív čispetu je efektne podsvietený viacerými LED. Tie je možné regulovať bud priamo v BIOSe, alebo v pgorame AURA vo Windows. Podsvietenie je našťastie možné aj celkom vypnúť.

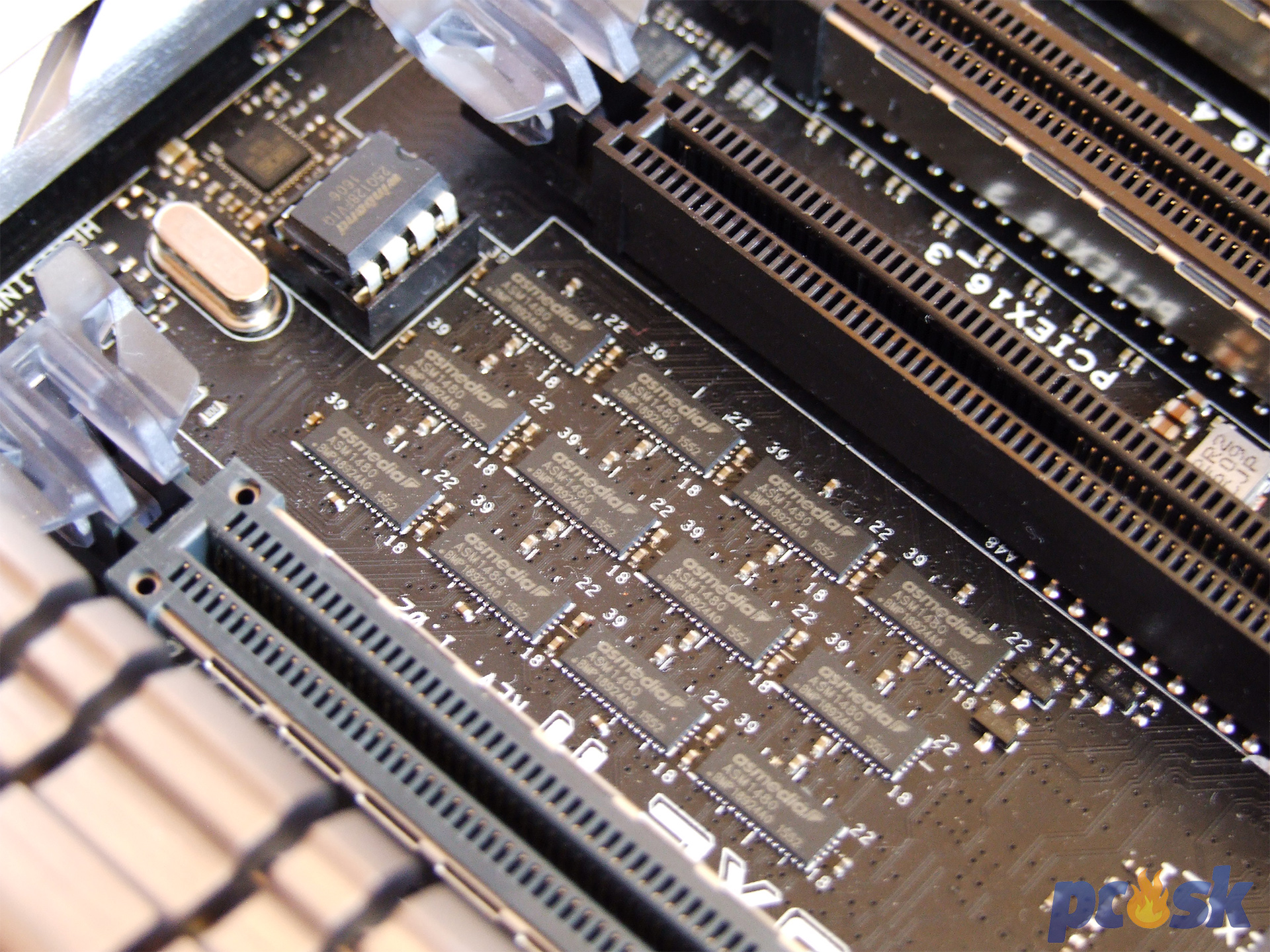

O rozdelenie PCIe liniek sa stará armáda PCIe deličiek ASMedia ASM1480. V pozadí čip s BIOSom.

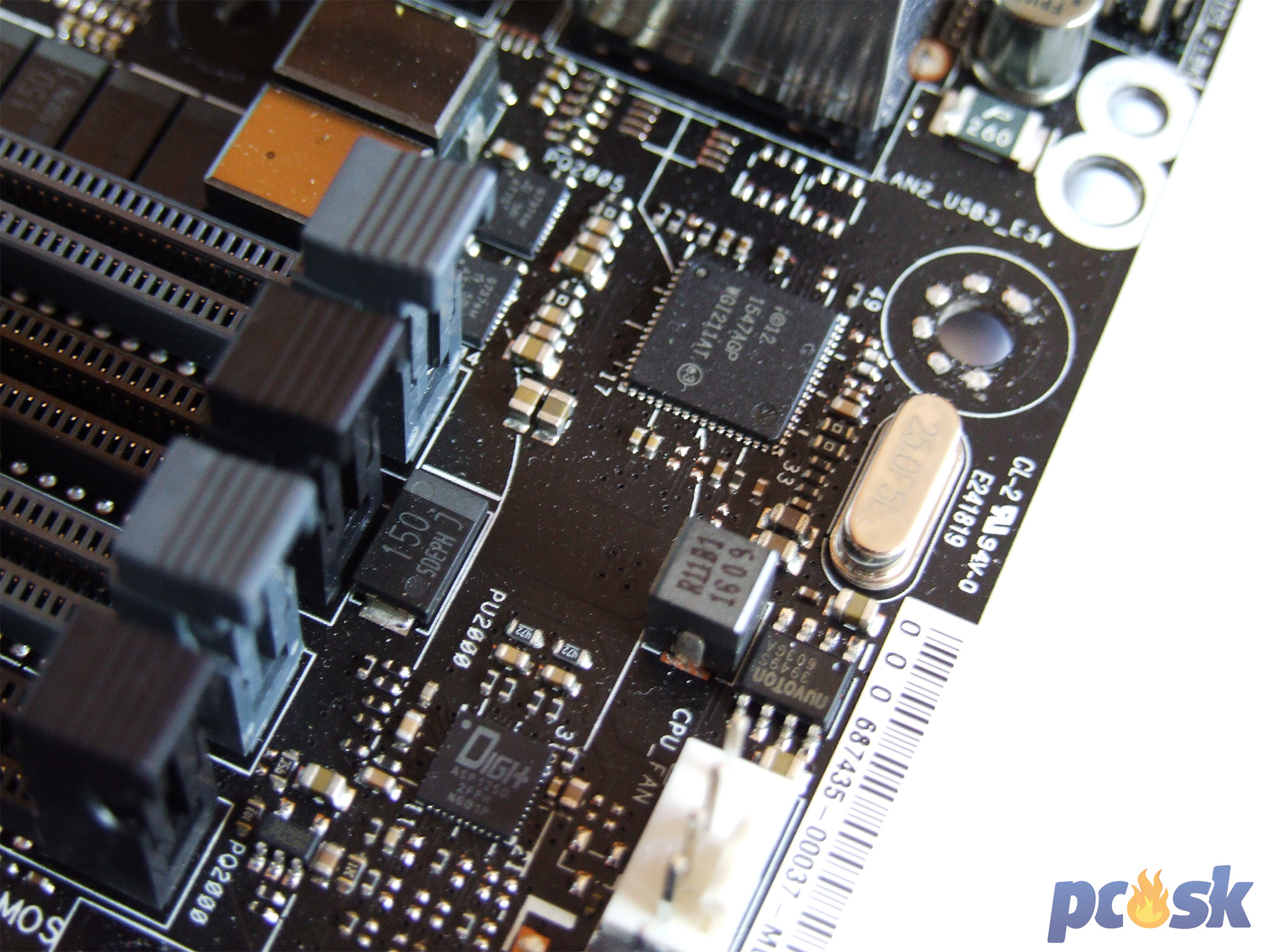

Doska má až 2 gigabitové Ethernet konektory. Jeden z nich riadi radič Intel I218-V (vľavo), druhý patrí radiču I-211-1T taktiež od Intelu. Na fotke vpravo vidieť aj napäťový regulátor Digi+VRM.

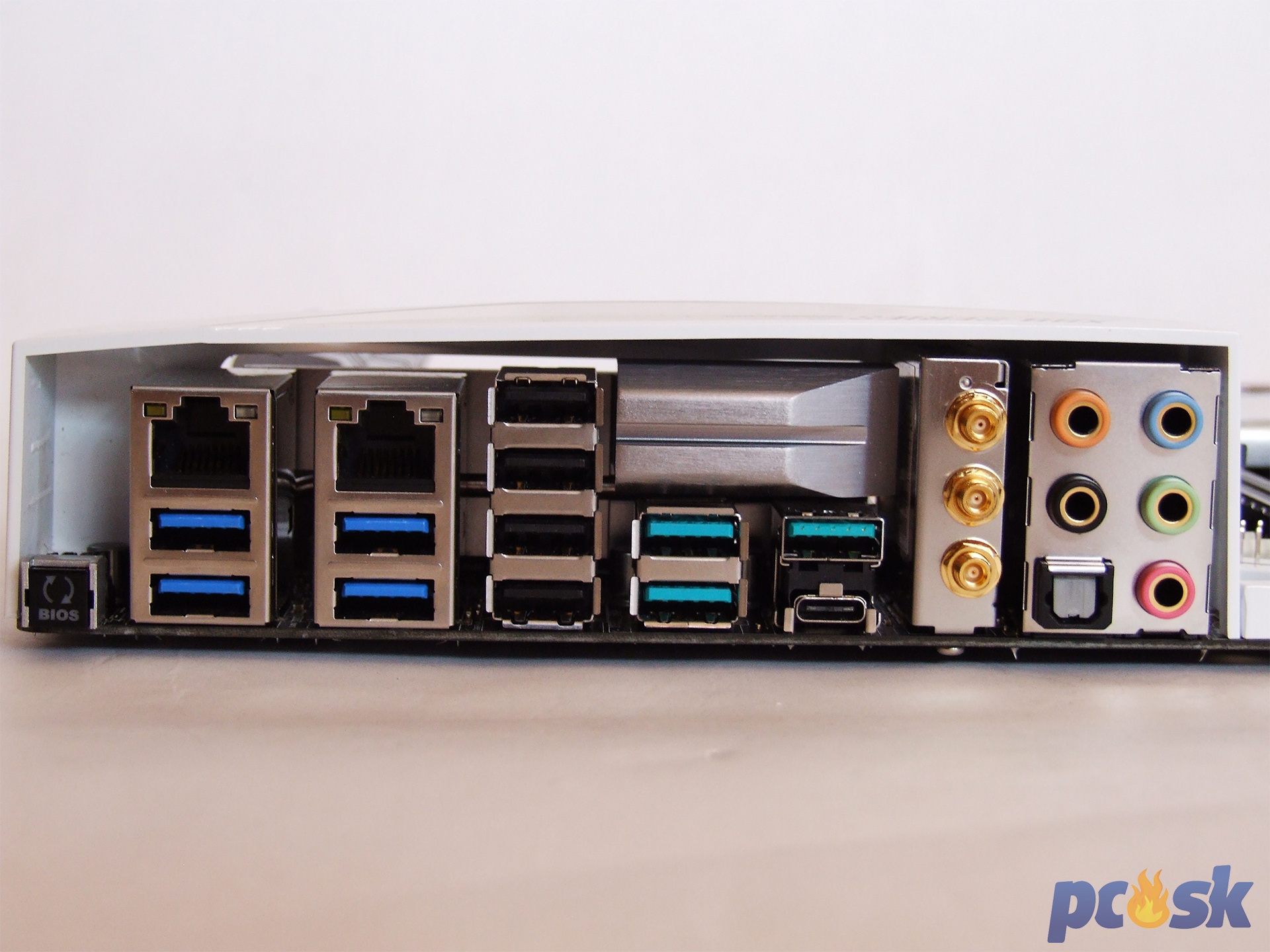

Zadný panel dosky je bohatý. Je tu tlačidlo pre BIOS flashback (rýchle nahratie BIOSu z USB kľúča aj bez CPU a RAM), 1x LAN, 2x USB 3.0, ďalší LAN, ďalšie 2 USB 3.0 porty, 4x USB 2.0, 4x USB 3.1 (z toho 1x typ C), 3x3 výstupy pre antény pre Wi-Fi/Bluetooth a audio panel pre 7.1-kanálový zvuk s optickým S/PDIF. K Wi-Fi modulu sa ešte vrátim. Spôsob pripájania malých antén je len taký, že sa priložia ku konektorom a je to. Na mieste ich však nič poriadne nedrží, antény sa neskrutkujú, iba sú malou častou zasunuté do konektorov. Už pri menšej manipulácii s anténou tak dochádza k ich vypadávaniu, čo ma dosť iritovalo.
