Recenzovali sme pôvodné Tundra vodné chladiče od SilverStone, potom sme sa pozreli na oba vodníky Tundra E série a nedávno som preklepol v teste aj cenovo dostupnejšie Tundra vodné chladiče LITE. Dnes skompletizujeme celú Tundra modelovú radu vodných chladičov od SilverStone, nakoľko sa nám do redakcie dostal najnovší model TD02-Slim reprezentujúci štíhly variant Tundra chladení.
SilverStone TD02-Slim – Balenie, príslušenstvo, špecifikácie
Ak ste čítali niektorú z recenzií na predchádzajúce Tundra vodné chladiče bude vám mnoho vecí dnes už známych. Podobne ako predošlé Tundry, aj Slim séria obsahuje menší model TD03-Slim a väčší TD02-Slim, na ktorý sa pozriem dnes. Menší model tentokrát vynechávam.
Jednotlivé série Tundra chladičov síce majú mnoho spoločných prvkov, no odlišujú sa napríklad hneď v balení. Tundra-E chladiče mali prevažne bielu krabicu, Lite modely zas fádnu hnedú a na Slim modely sa nám opäť vrátila farebná potlač. Dominuje modrá farba a opäť nechýba množstvo popisov, špecifikácie či obrázky produktu. Výrobca sa pýši najmä celkovou hrúbkou radiátora 37mm aj s ventilátormi.
Vo vnútri chladiča nás nečaká vôbec žiadne prekvapenie. Návod, penová vložka a pod ňou už zabalený chladič v kartónovom výlisku spolu s krabičkou s príslušenstvom. Tenšia penová vložka obkolesuje ešte aj radiátor.
Obsiahnuté príslušenstvo je presne rovnaké ako u Tundra Lite modelov. Oproti Tundra-E tu tak nenachádzame antivibračné podložky a backplate je žiaľ plastový. Výrobca pribaľuje malú tubu teplovodivej pasty a Y-kábel pre ventilátory.
Kompatibilita je ukážková a počíta aj so staršími socketmi Intel či AMD.
Špecifikácie
| SilverStone Tundra TD02-Slim | |
Rozmery pumpy | 65x65x39,2mm (š x h x v) |
Materiál pumpy | medená základňa s plastovým telom |
Otáčky pumpy | 2500RPM +/- 200RPM |
Rozmery radiátora | 273x120x22 (d x š x v) |
Materiál radiátora | hliník |
Dĺžka hadíc | 310mm |
Materiál hadíc | guma |
Hmotnosť (bez ventilátora) | 695g |
Ventilátor | 2x APA-1225M12 |
Rozmery ventilátora | 120x120x15mm |
Otáčky ventilátora | 800 - 2200RPM |
Hlučnosť ventilátora | 16,5 - 27,4 dBA |
Maximálny prietok vzduchu ventilátora | 13,1 - 35,85CFM |
Statický tlak ventilátora | 0,31 - 1,84mm/H2O |
Konektor ventilátora | 4pin PWM |
Maximálne TDP | N/A |
Kompatibilita | Intel LGA 1150, 1155, 1156, 1151, 2011-0, 2011-3v, 775, 1366 AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ |
Cena (MSRP) | $79 |
SilverStone TD02-Slim – Dizajn, spracovanie

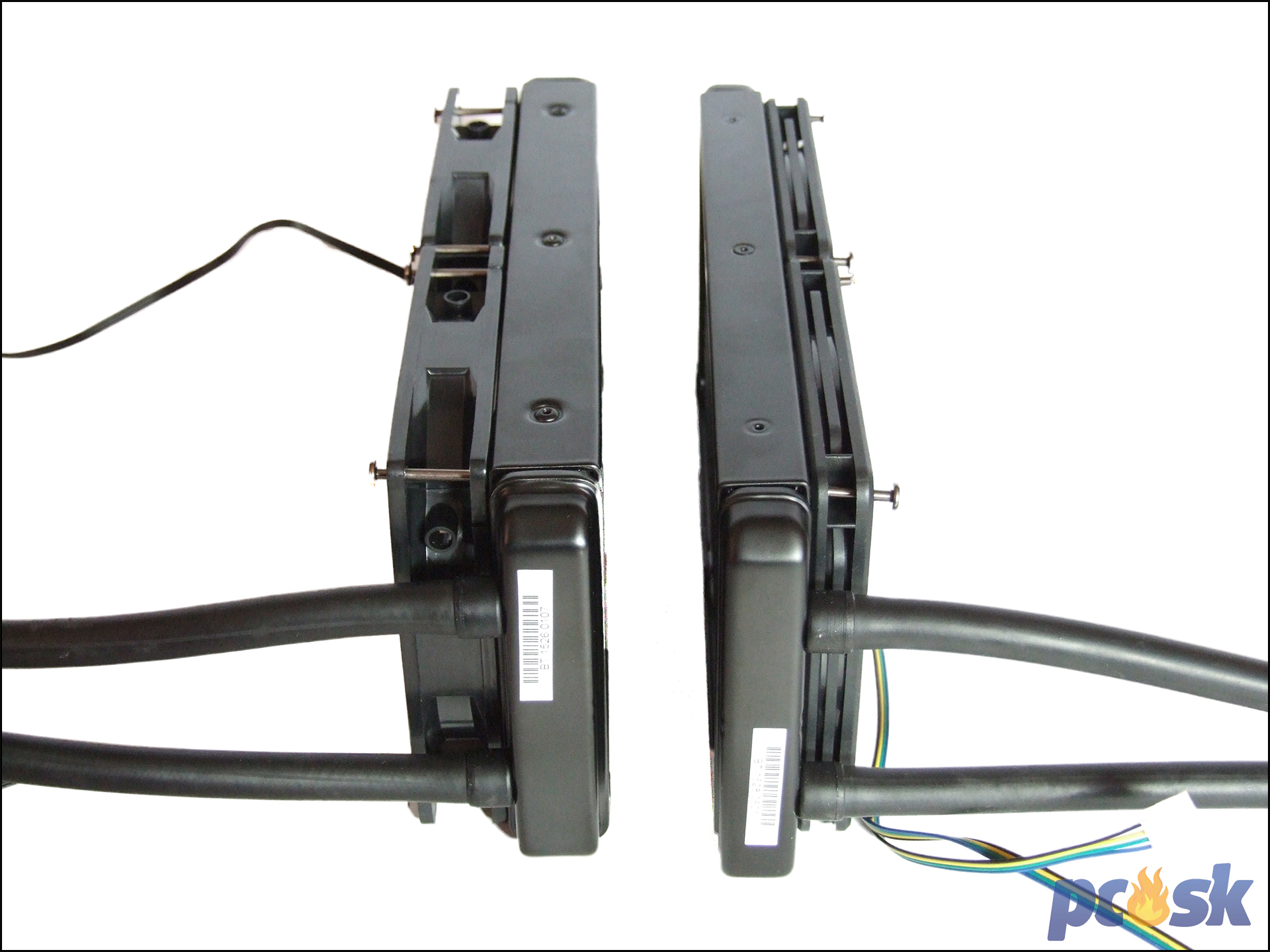

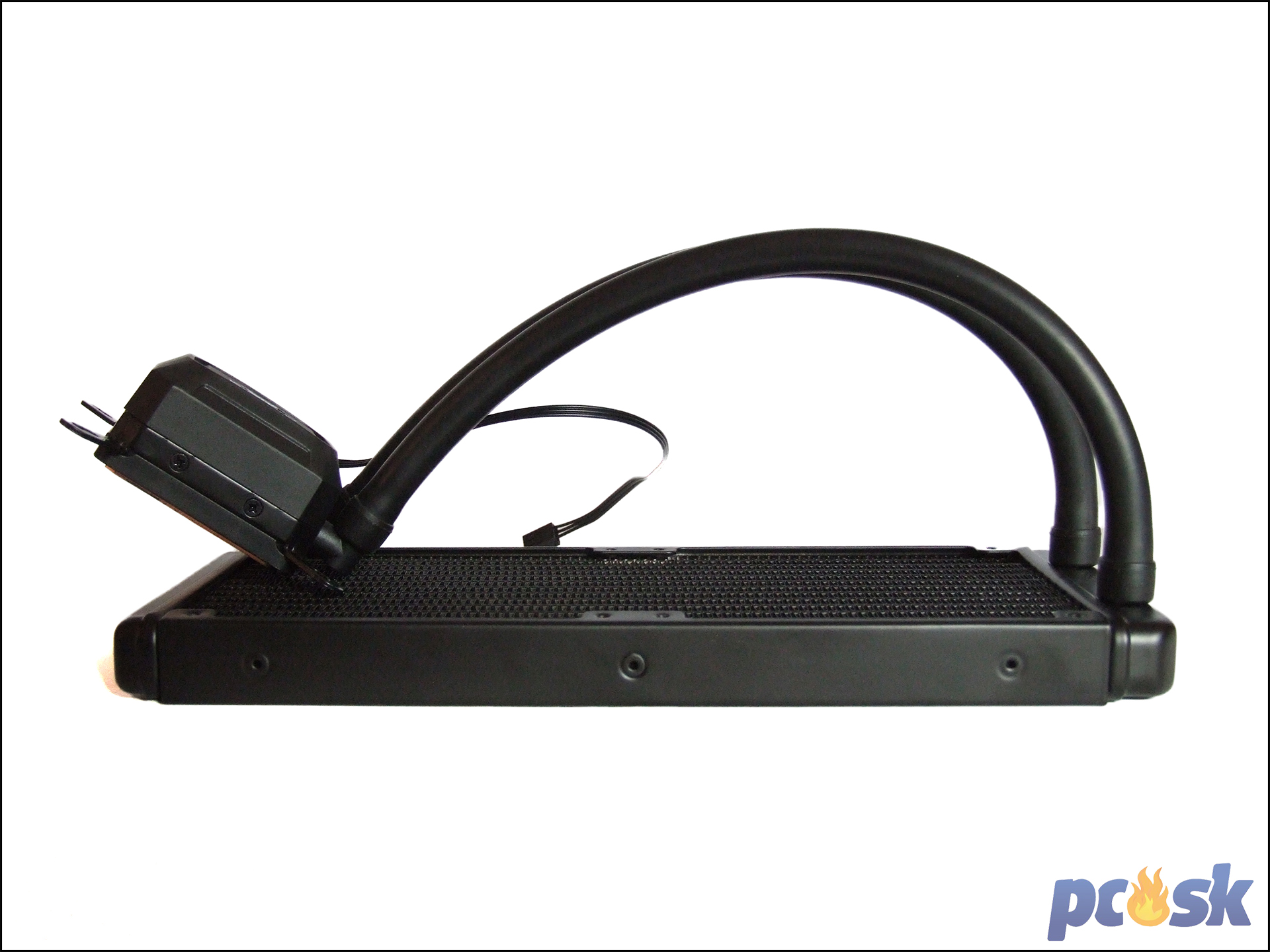

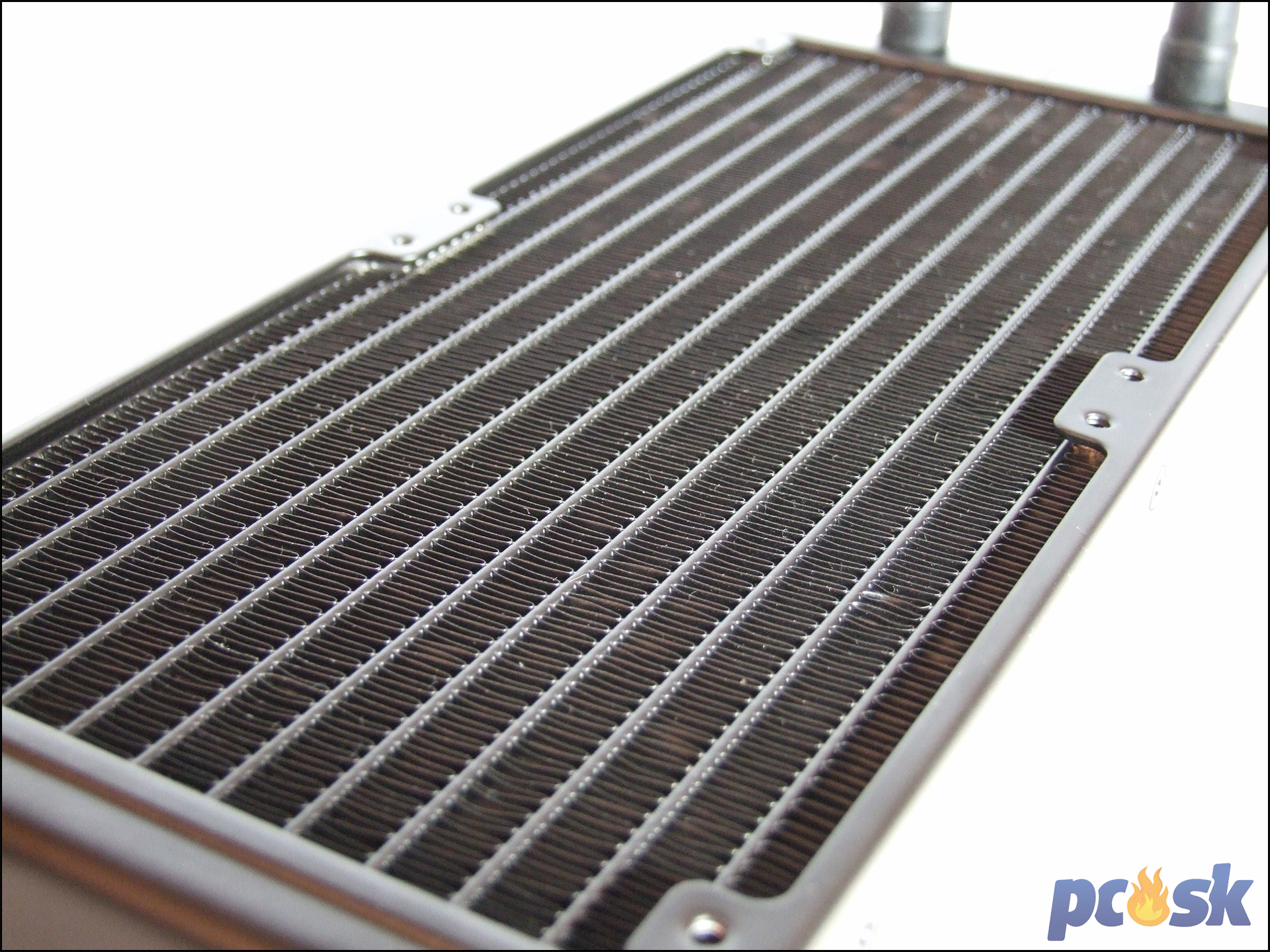

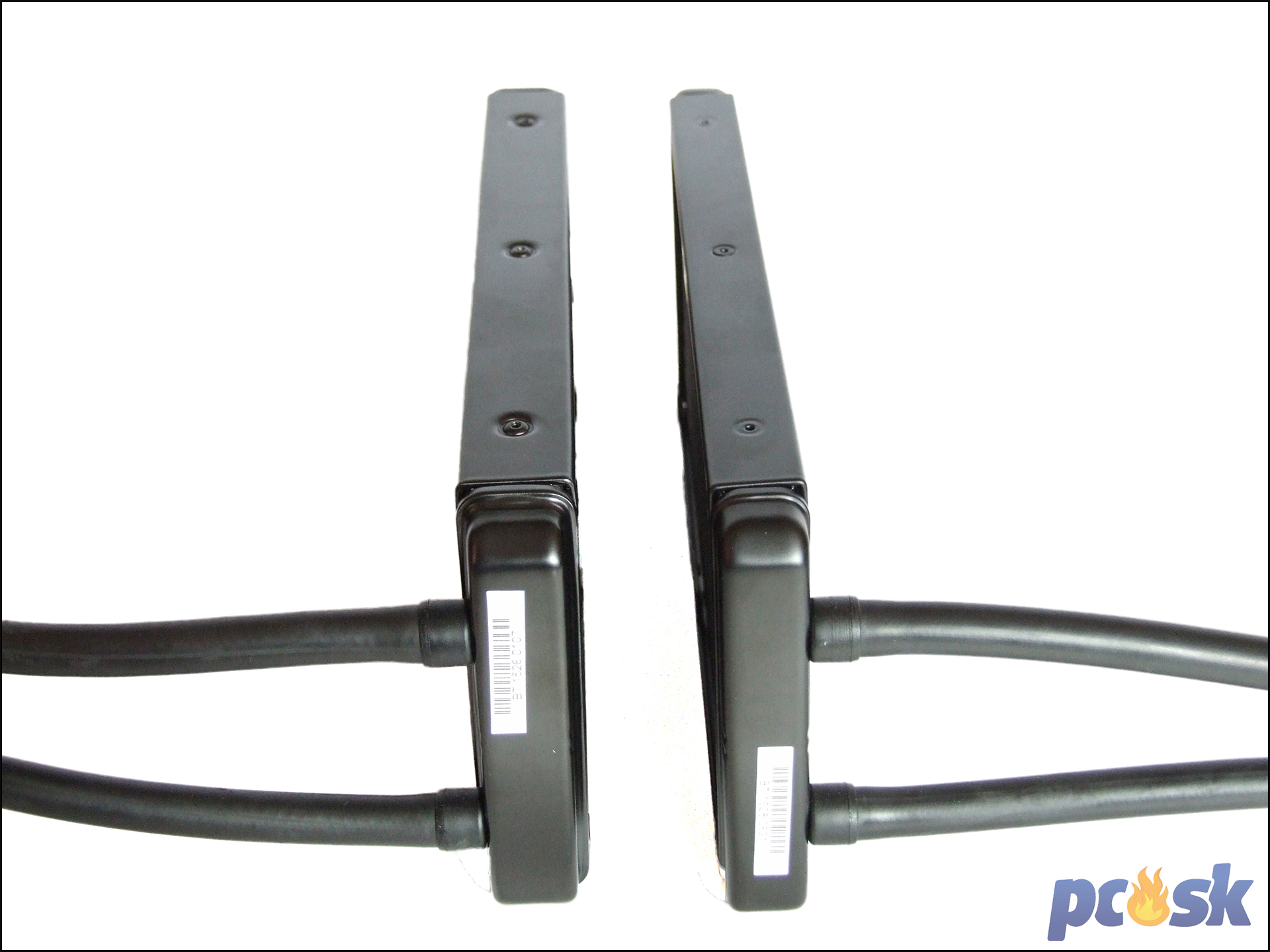

Ak sa pozriete na TD02-Lite a TD02-Slim povrchne, nezbadáte žiadny rozdiel. Je ich totiž minimum. Hlavný rozdiel spočíva v tom, že radiátor nie je hrubý 27mm, ale iba 22mm. Inak je všetko po starom a hliníkový radiátor s čiernou povrchovou úpravou spája s pumpou dvojica hadíc. Za zmienku stojí aj hmotnosť. Tá vplyvom schudnutia radiátora poklesla z 990g u TD02-Lite na 695g. Porovnanie TD02-Lite a TD02-Slim môžete vidieť na obrázkoch nižšie.

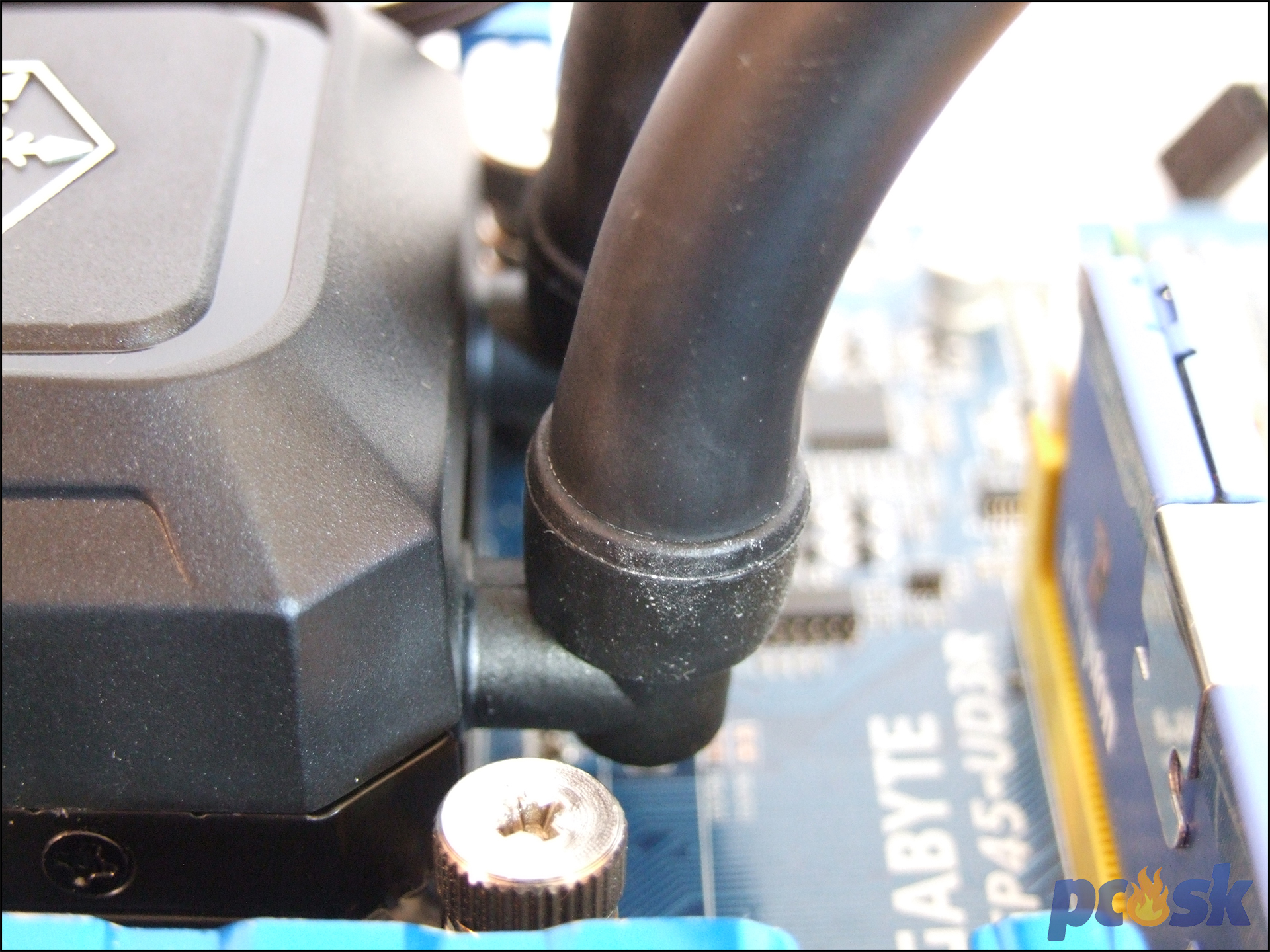

Hadice sú gumené a nie sú odmontovateľné. Vodný okruh teda nerozšírite. Dĺžka hadíc zostáva 310mm.

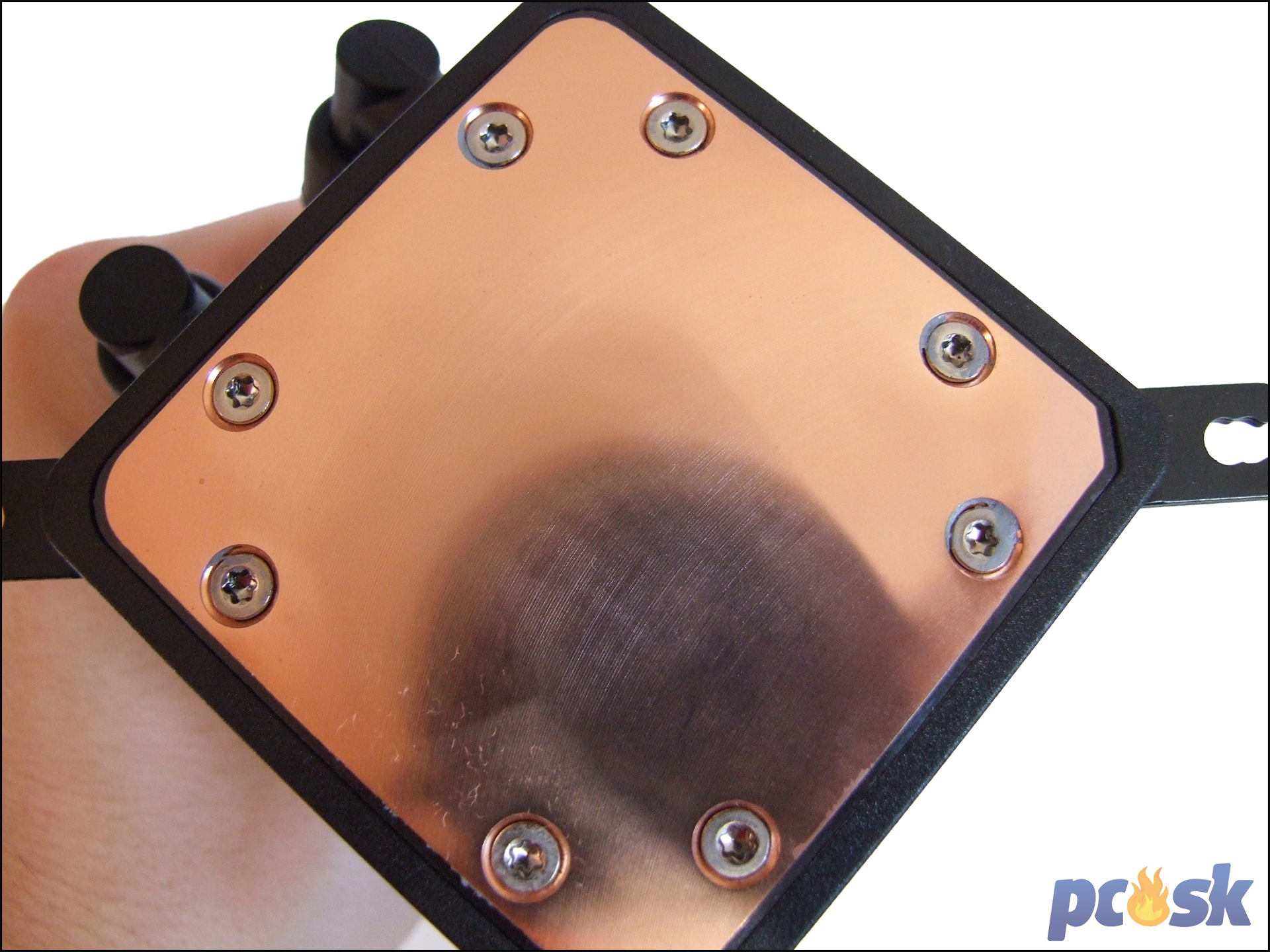

A čo pumpa? U tej uvádza výrobca jediný drobný detail. Výška narástla z 38mm na 39,2mm. Ťažko povedať prečo, dovolím si tvrdiť, že na výkone sa to nijak nepodpísalo. Otáčky pumpy zostali nezmenené a sú stanovené na 2500RPM. Telo pumpy je opäť plastové a znovu obsahuje na vrchu decentne podsvietenú snehovú vločku modrými LED. K základnej doske sa pumpa pripája cez tradičný 3pinový káblik.

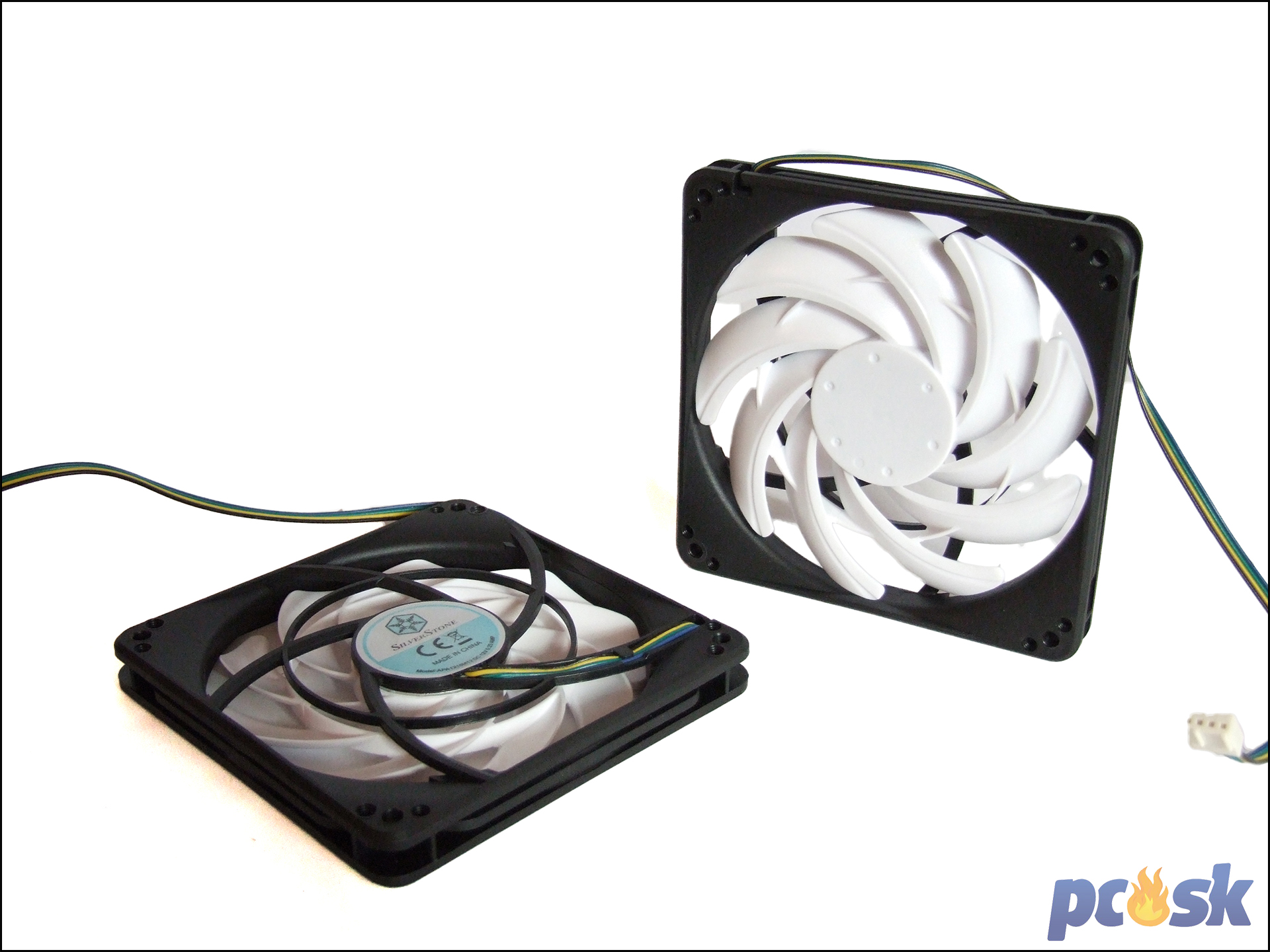

Výraznou zmenou sú ventilátory. Tie sú dva a výrobca nespomína ich meno v špecifikáciach. Zadná nálepka však uvádza, že ide o modely AP121. Nápadne sa však podobajú na FW121, ktorý som už testoval. Ide o ultraštíhle ventilátory s hrúbkou iba 15mm namiesto klasických 25mm. Lopatky týchto ventilátorov sa budú točiť od 800-2200RPM, čo je o 300RPM menej ako u predošlých Tundra modelov, ktoré však hučali. Tu sa tak dá čakať menší hluk, avšak aj menší prietok. Ten nie je ani tak zapríčinený menšími maximálnymi otáčkami ako úzkym profilom a menším sklonom lopatiek. Maximálny prietok je iba 35,85CFM. Pre porovnanie, u TD02-Lite uvádza SilverStone až 92,5CFM. Oba ventilátory majú 4pinový konektor.
SilverStone TD02-Slim – Montáž

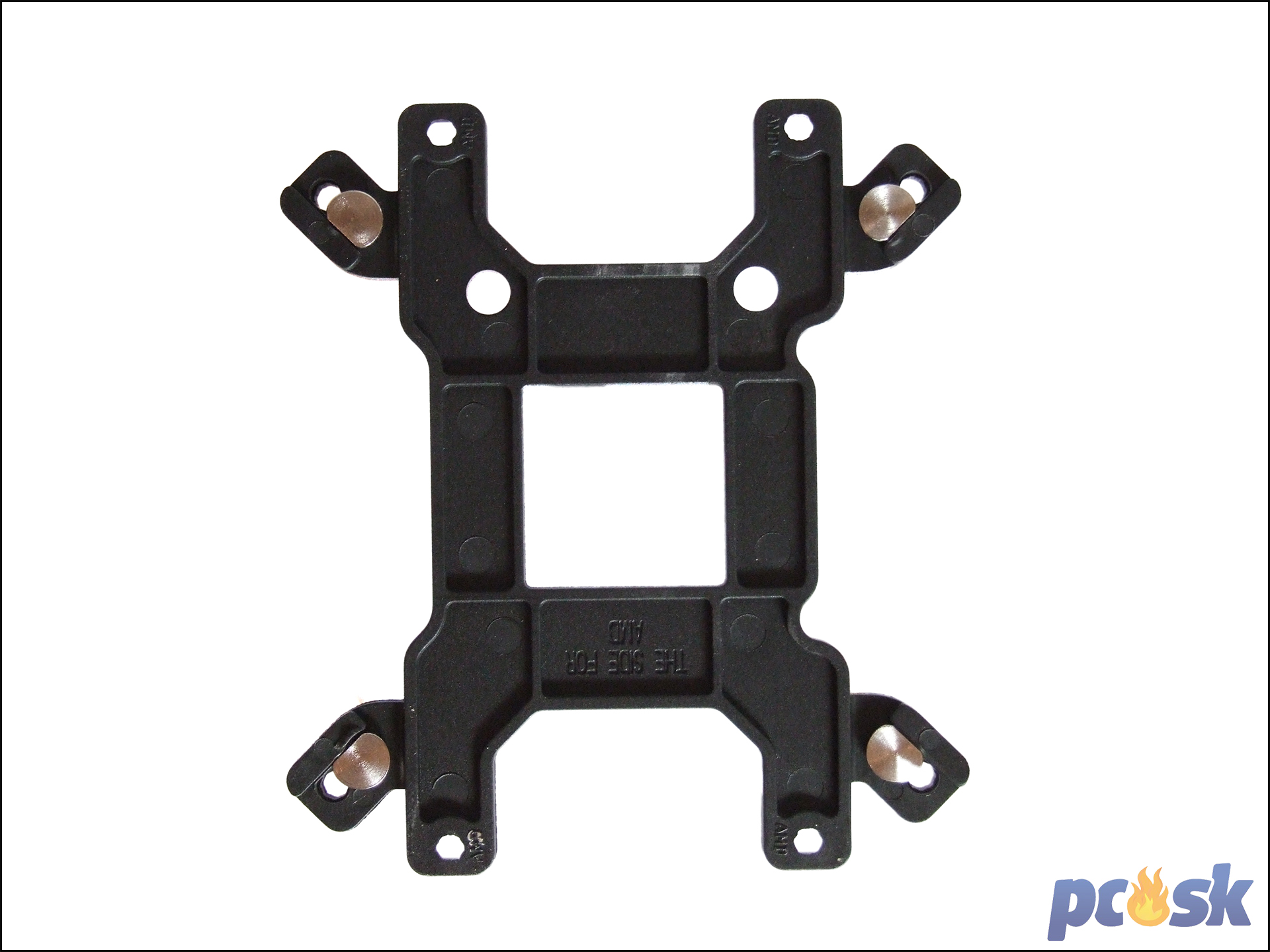

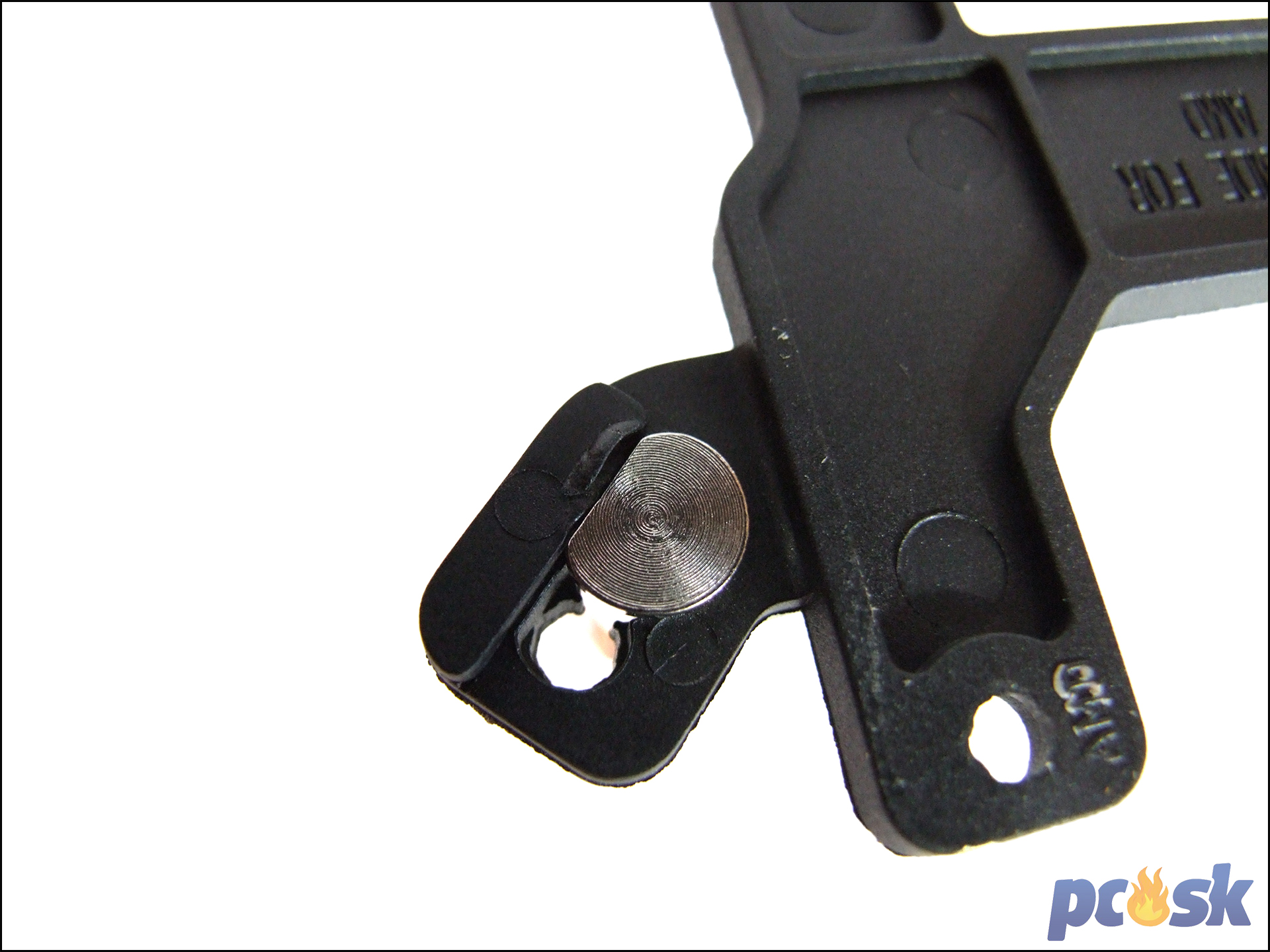

Montáž Tundra chladičov je už obohratá pesnička a preletím ju iba naozaj rýchlo. Výrobca aj tu ušetril a dodáva plastový backplate, ktorý však aspoň fixuje skrutky takže nevypadávajú. Skrutky majú znovu skosené hlavičky a treba ich tak natočiť správnym smerom. Keďže je však backplate plastový môže sa vám stať, že pri doťahovaní sa začnú skrutky pretáčať a v plastovom backplate vytvoria drážku. Podobným neduhom trpia aj Kelvin chladiče Fractal Design.

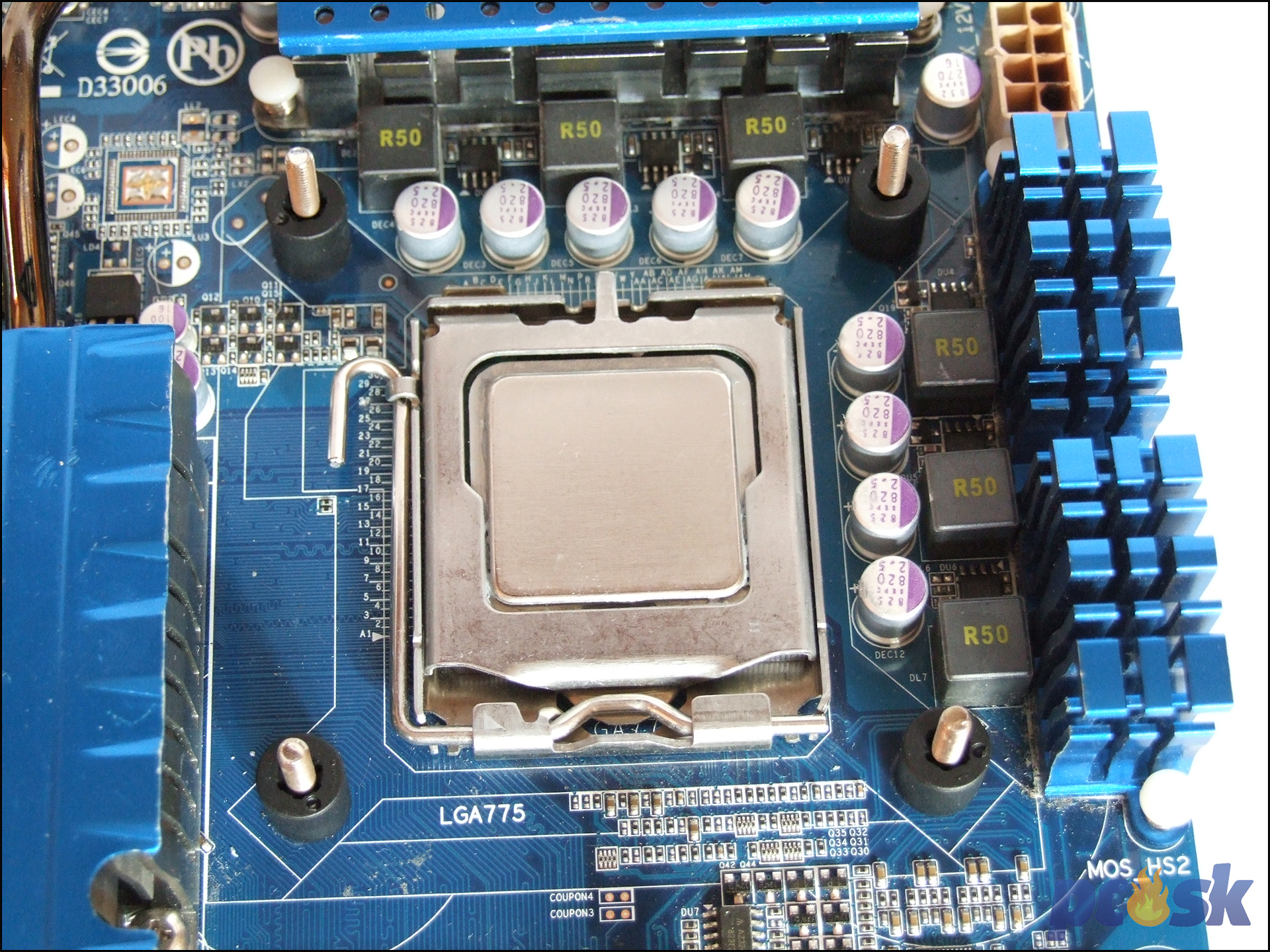

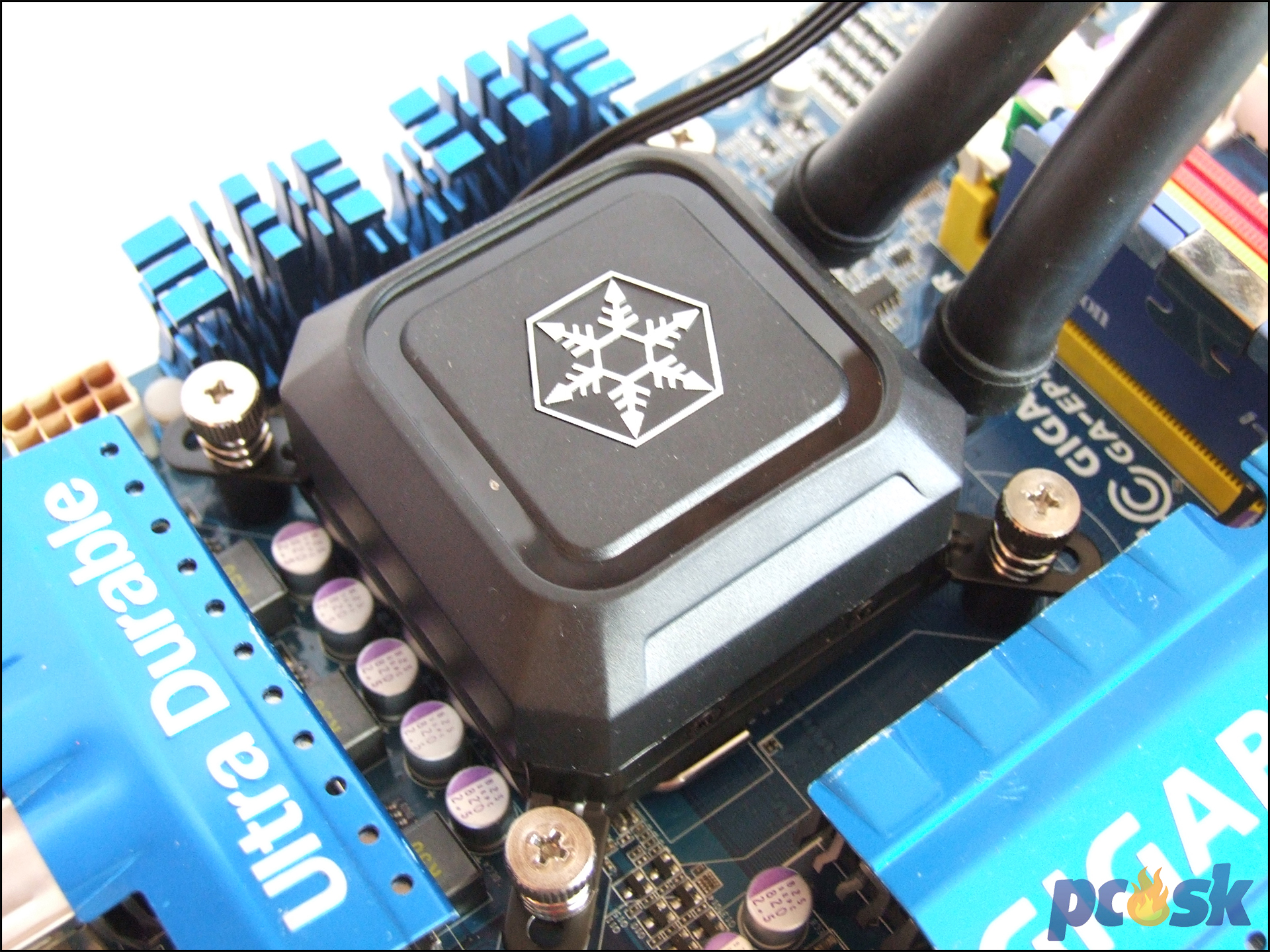

Na backplate priložíme dosku a dištančné valčeky. Po upevnení konzoly na pumpu stačí pumpu priložiť na procesor a dotiahnuť ju skrutkami. Použite vlastný skrutkovač, SilverStone žiadny nepribaľuje.

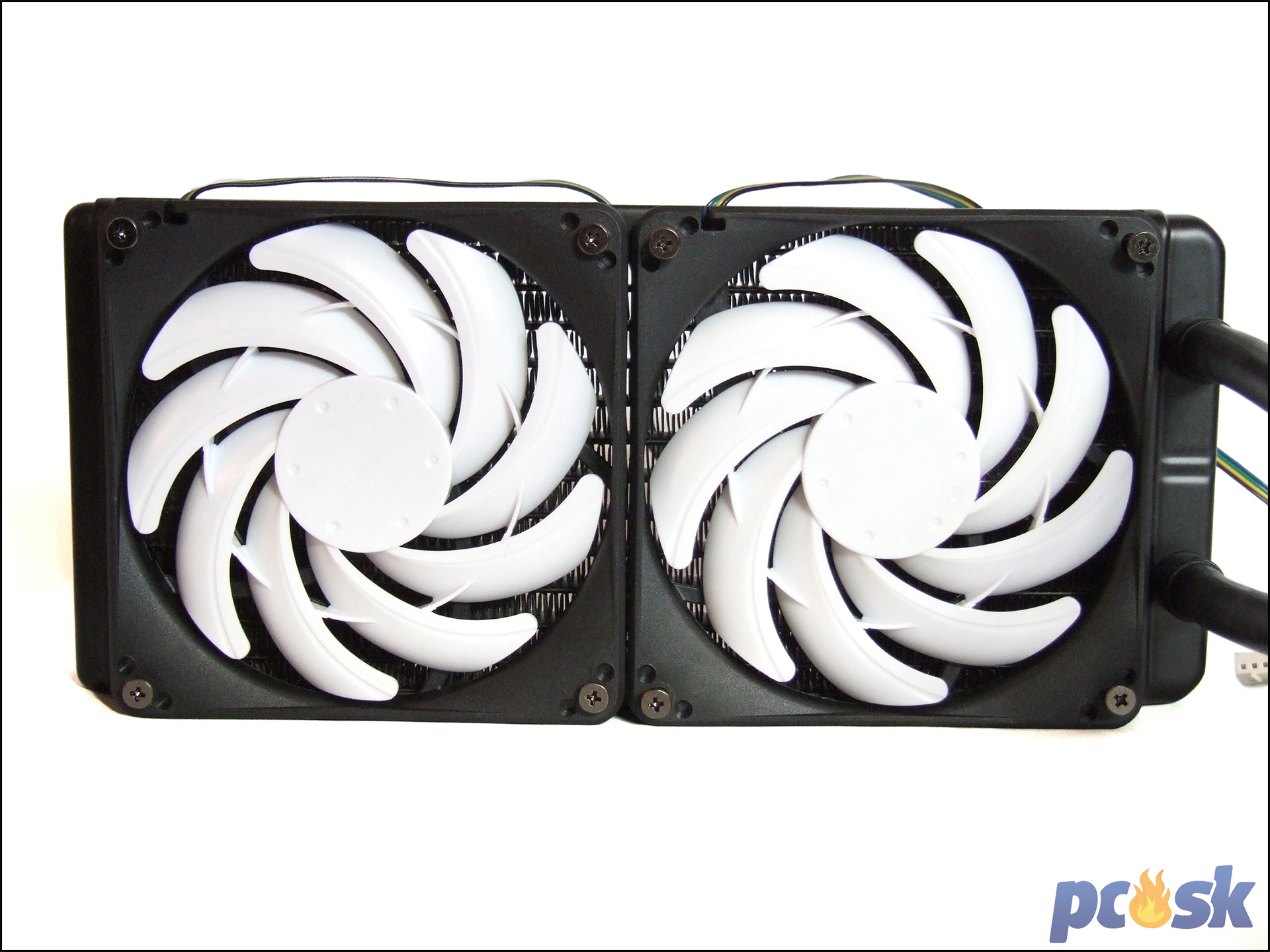

Ventilátory sa k radiátoru montujú pomocou 8 dlhých skrutiek. Neobsahujú žiadne antivibračné podložky a tie nie sú ani v balení. Prenos vibrácii na radiátor a skrinku tak nebude eliminovaný.
Nakoniec stačí uchytiť radiátor pod horné veko či na prednú stenu, podľa toho akú máte skrinku.
SilverStone TD02-Slim – Testovacia zostava, metodika, výsledky
Testovacia zostava
procesor | Intel Core 2 Extreme QX6700@3,2GHz@1.5v |
grafická karta | ASUS 7300GT (pasívne chladená) |
základná doska | Gigabyte GA-EP45-UD3R |
SSD | OCZ Octane 128GB |
| RAM | 4x1GB Kingston DDR2 |
zdroj | SilverStone ST40F-ES |
skrinka | SilverStone TJ04-E |
operačný systém | MS Windows 7 Enterprise 64b |
použitý softvér | Prime95, RealTemp |
systémové ventilátory | 2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM |
testovacia zostava v SilverStone TJ04-E
procesor Core 2 Extreme QX6700 poskytla spoločnosť Intel
SSD Octane 128GB poskytla spoločnosť OCZ
Skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone
DDR2 pamäte HyperX poskytla spoločnosť Kingston
Storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM
Metodika merania
Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 ExtremeEdition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.
Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.
Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.
Na zaťaženie procesora využívame 64bit verziu programu Prime95 (SmallFTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením
Výsledky
Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži
Výkon tenkého TD02-Slim je podľa očakávaní najhorší spomedzi všetkých Tundra TD02 chladičov. Teploty jadier navyše znížením otáčok začnú prudko stúpať, za čo môžu najmä štíhle ventilátory. To, že ich prietok vzduchu so znižovaní otáčok výrazne klesá som zistil už pri recenzii samotného ventilátora. Spomedzi všetkých AIO vodných setov je však najlepšia hlučnosť ventilátorov a chladič sa konečne nepokúša uletieť zo skrinky. Prítlak pumpy k IHS je tradične v poriadku.
SilverStone TD02-Slim – Zhodnotenie, záver
Vodné chladenie majú ľudia väčšinou spojené s vysokým výkonom a nízkymi teplotami procesora. Tu to však tak celkom neplatilo. Výkon je celkom dobrý na vysokých otáčkach, znížením otáčok však teploty prudko poskočili nahor a na najnižších otáčkach nebol chladič ani schopný prejsť testom. Potvrdil sa mi tak predpoklad, na ktorý som prišiel už pri testovaní ventilátora FW121. Úzke ventilátory majú malý sklon lopatiek a tie tak nedokážu nabrať toľko vzduchu ako klasické 25mm ventilátory. Nie náhodou uvádza výrobca u tohto chladiča 3x menší prietok vzduchu ako u iných Tundra chladičov.
Jednu pozitívnu vlastnosť ventilátory však majú. Oproti modelom u ostatných Tundra chladičov sú výrazne tichšie a to aj na maximálnych otáčkach. S ich hlukom som bol spokojný už aj pri FW121. Ostatné vlastnosti, ako dobré tak i zlé, sú rovnaké ako u zvyšných Tundier. Trochu ma sklamalo, že výrobca aj tu použil plastový backplate. Myslel som, že ten bude prítomný iba v Lite verzii chladičov, ktoré sú zamerané na čo najnižšiu cenu.
Čo sa ceny týka, tak odporúčaná maloobchodná cena je stanovená na 79,90€. Chladič má zatiaľ v ponuke iba jeden slovenský eshop a ten sa veru ceny 80€ nedržal a chladič predáva až za cenu 103€. Cena je trochu prestrelená nakoľko výkonnejší model TD02-Lite dokážete kúpiť od 97€ čo nie je síce veľký rozdiel, no poskytne meratelne vyšší výkon. Je však výrazne hlučnejší.
SilverStone TD02-Slim | |
Plusy | Mínusy |
- tichší chod ako u predošlých Tundier - celková hrúbka radiátorov s ventilátormi iba 37mm - decentne podsvietená pumpa - jednoduchá montáž | - plastový backplate - na AIO vodné chladenie slabý výkon - výkon výrazne klesá s pomalšími otáčkami ventilátorov |
Testovaciu vzorku chladiča TD02-Slim zaslala spoločnosť SilverStone.
