Reeven Hans – nemastný, neslaný

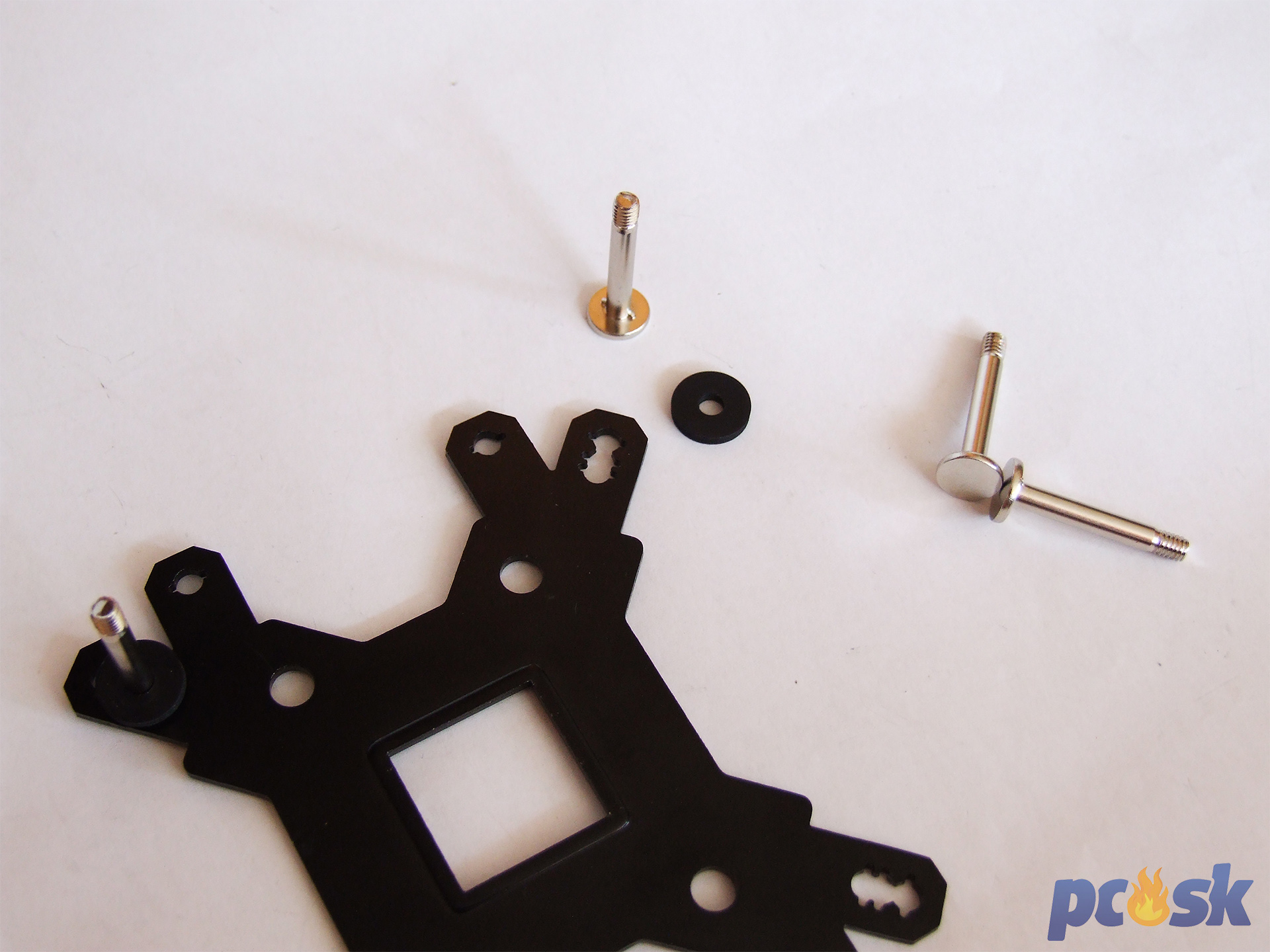

Reeven si pre Hansa pripravil montážny systém pozostávajúci z pevných kovových prvkov. V mojom prípade používam socket Intel LGA 775, ktorý vyžaduje nalepenie gumeného štvorca do stredu backplate. Ten je pevný, kovový. Následne treba podľa socketu prestrčiť cez backplate skrutky. Tie samé o sebe nie sú backplate-om fixované čo však napravia gumené podložky, ktoré treba na skrutky nasadiť ešte pred priložením backplate k doske.

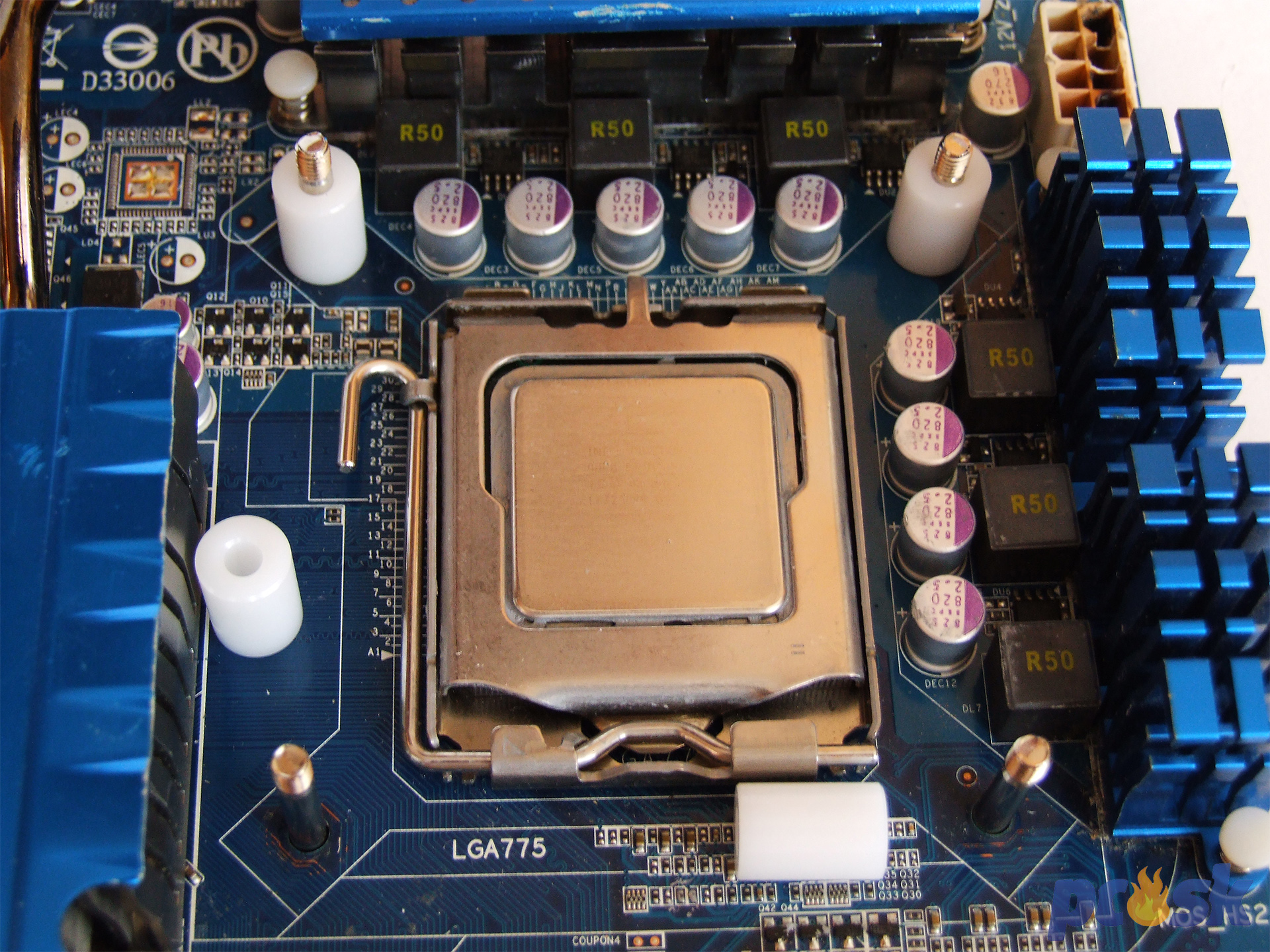

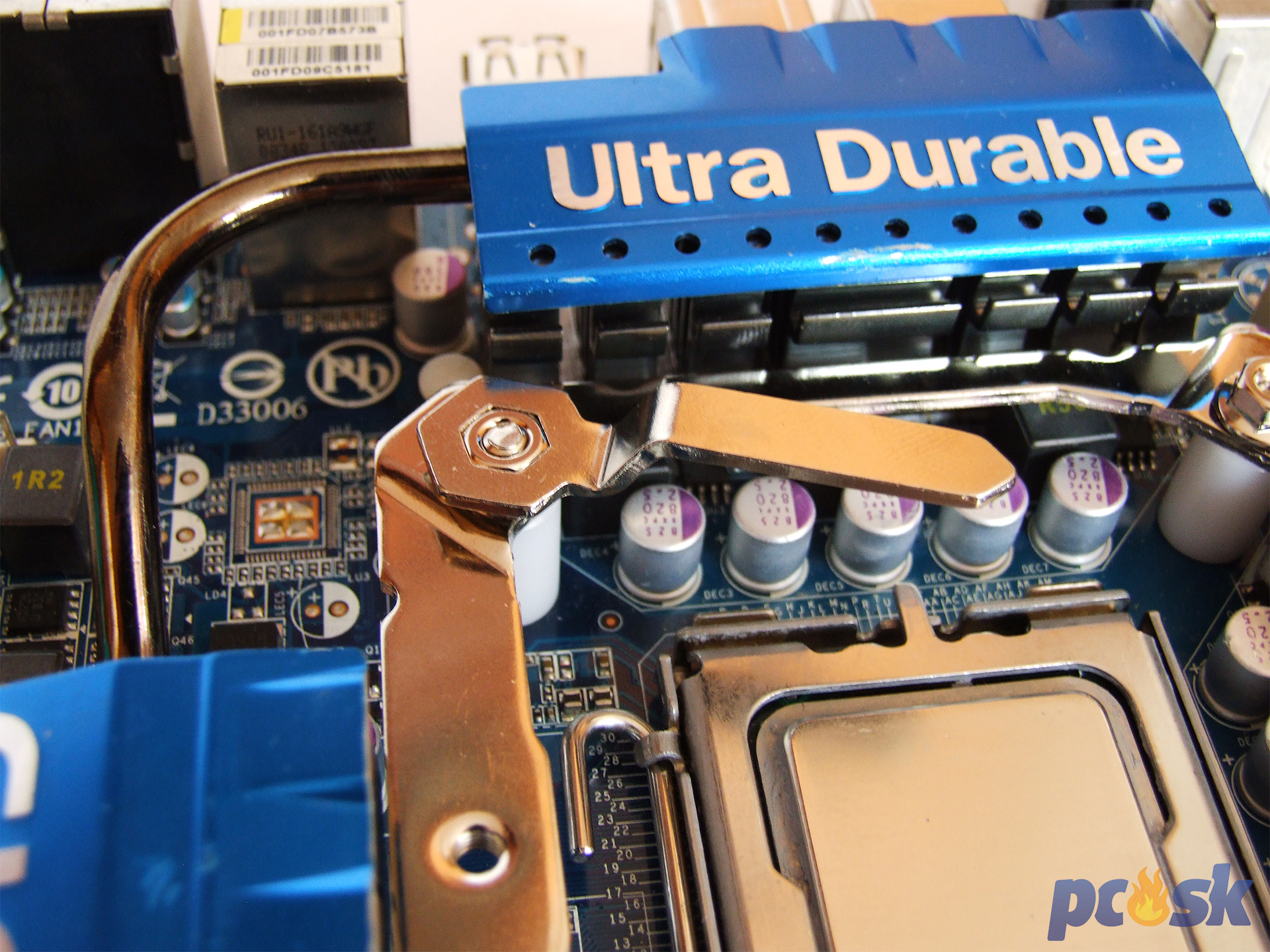

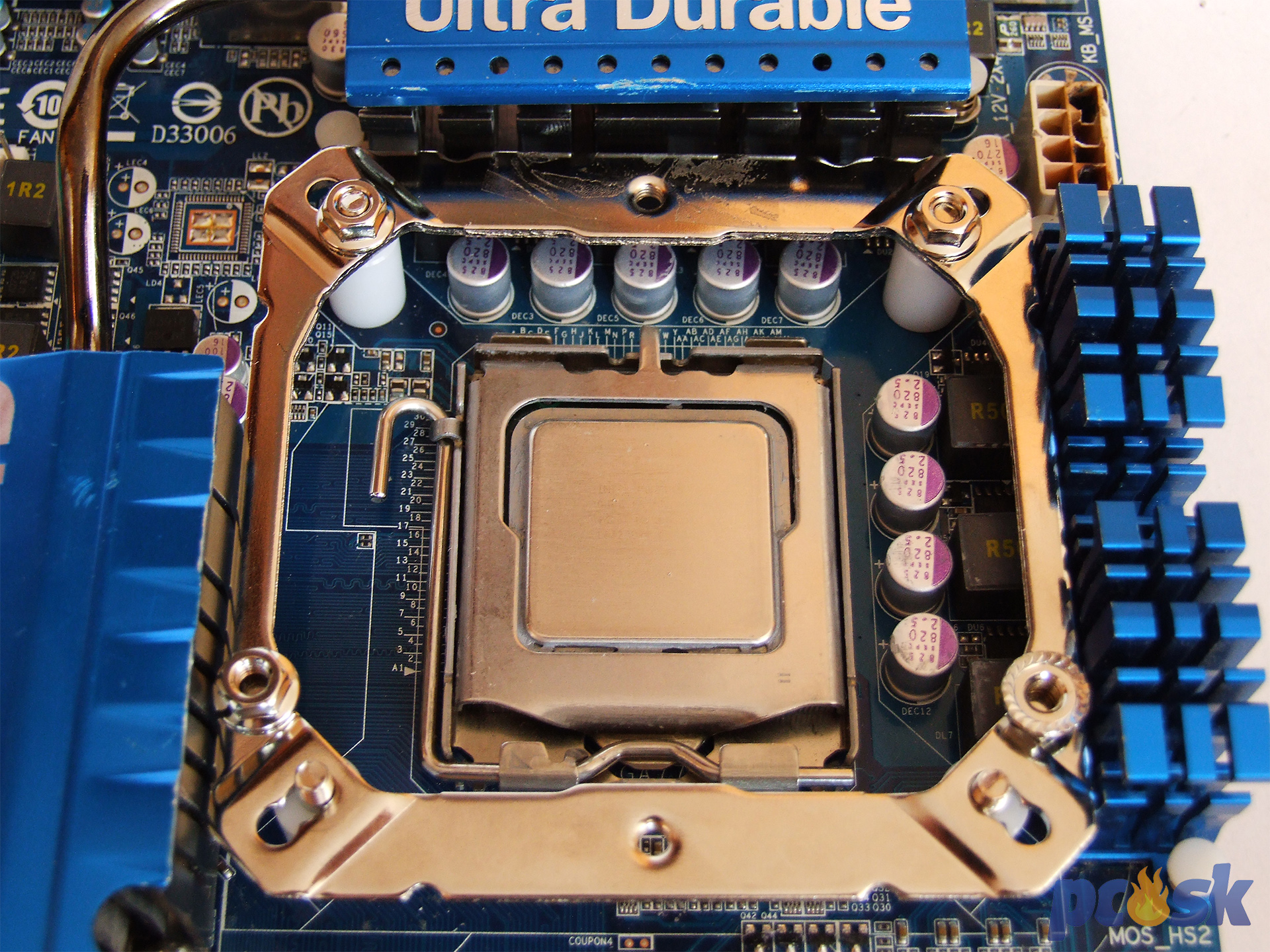

Keď priložíte backplate k doske, stačí nasadiť na trčiace skrutky dištančné valčeky. Na skrutky následne položte kovový rám a upevnite ho maticami. Tu oceňujem, že výrobca pribalil do balenia aj malý kľúč, ktorým je možné matice ľahko dotiahnuť.

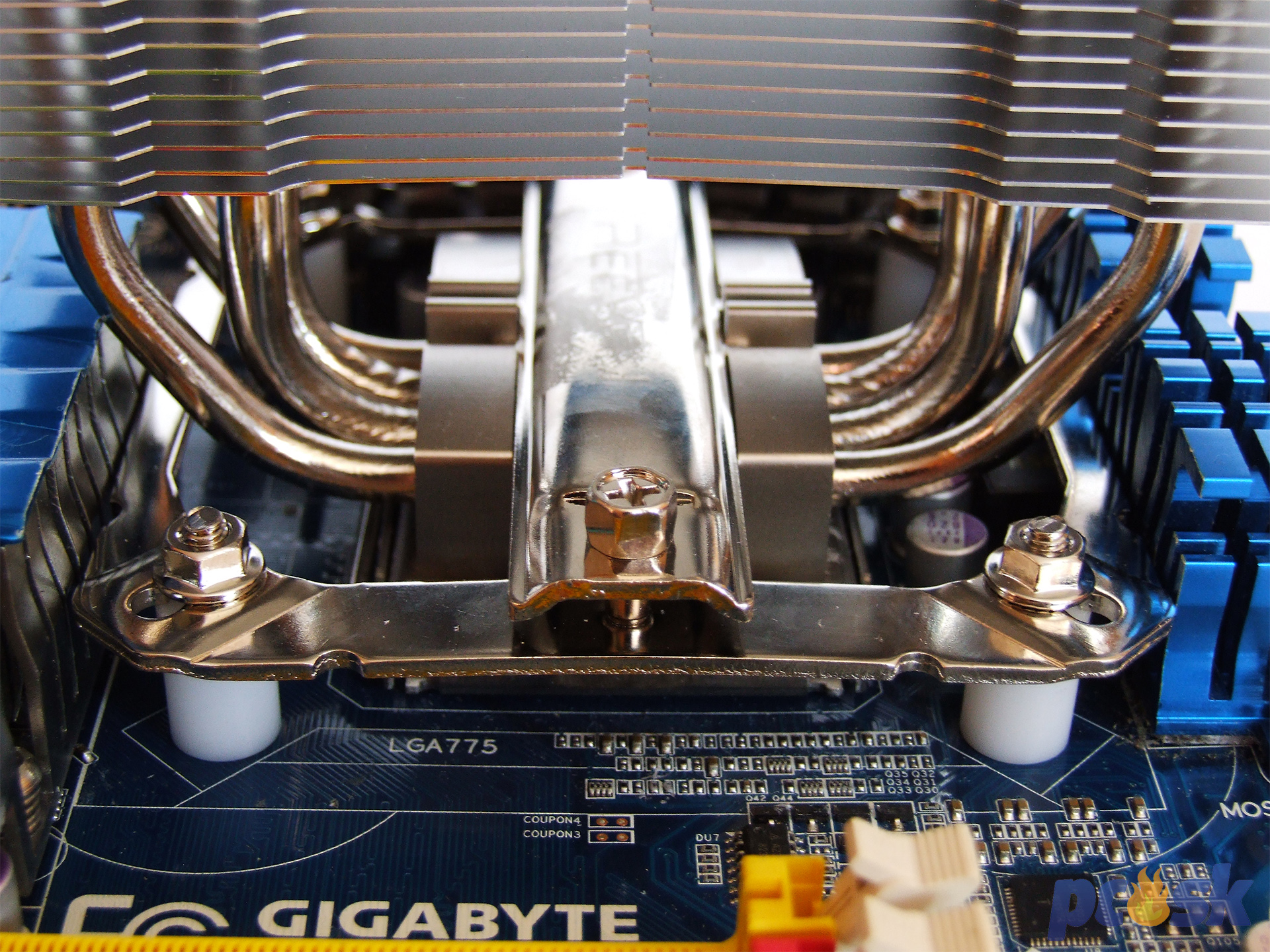

Pre dokončenie montáže treba ponad základňu chladiča prestrčiť kovovú sponu, ktorá do základne zapadne svojimi výstupkami. Sponu stačí nakoniec už len ku kovovému rámu priskrutkovať pomocou 2 skrutiek. Opäť príde vhod pribalený kľúč.







Ventilátor sa osadzuje pomocou klasických spôn. Tie sú však trošku tesné a pri ich napínaní aby ste ich dostali do výrezov v pasíve sa trošku natrápite. Avšak nič hrozné. Druhý ventilátor si neosadíte, lebo Reeven nepribalil spony. Osadenie ventilátora celkovú výšku chladiča nenavýši.

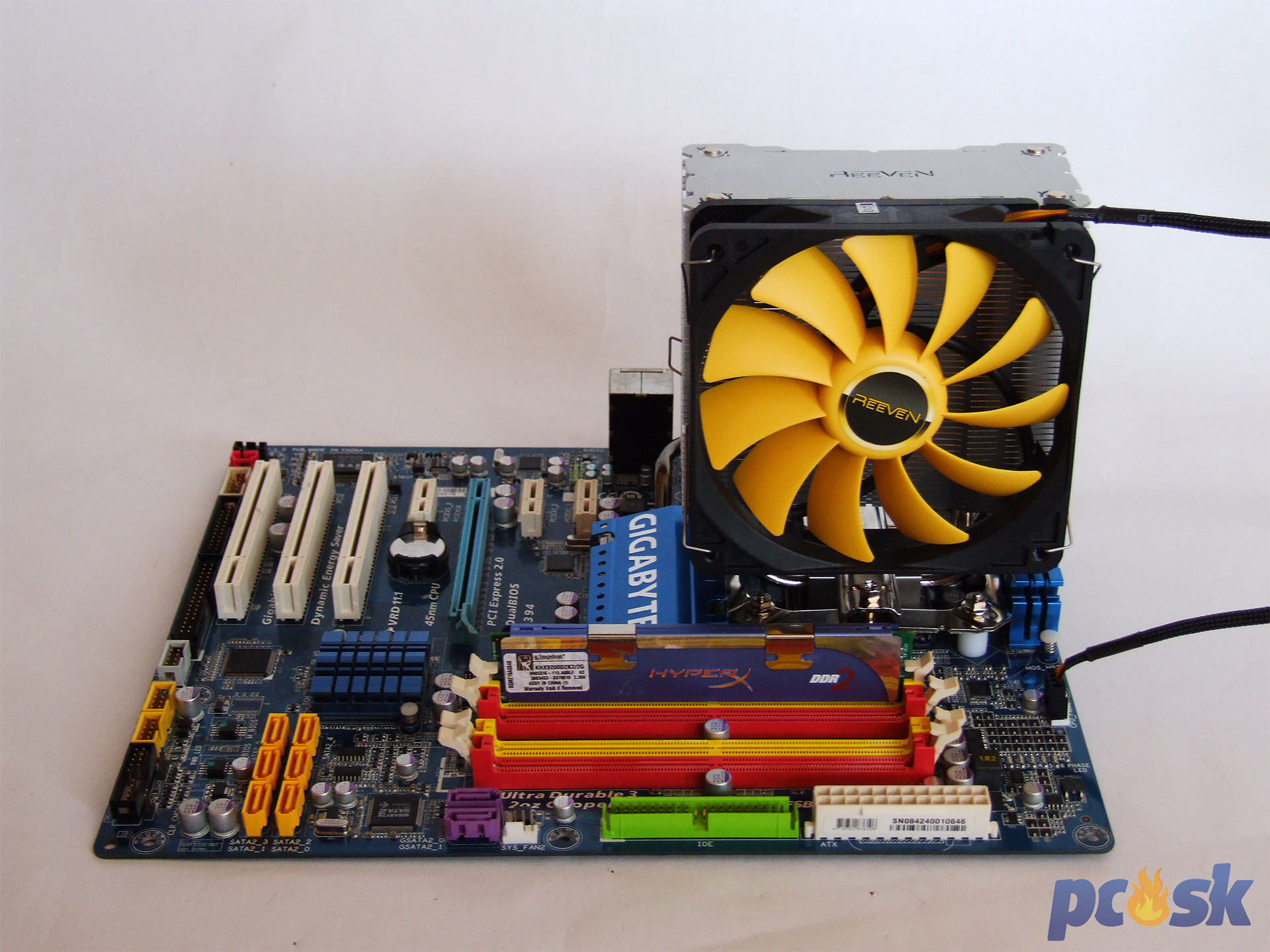

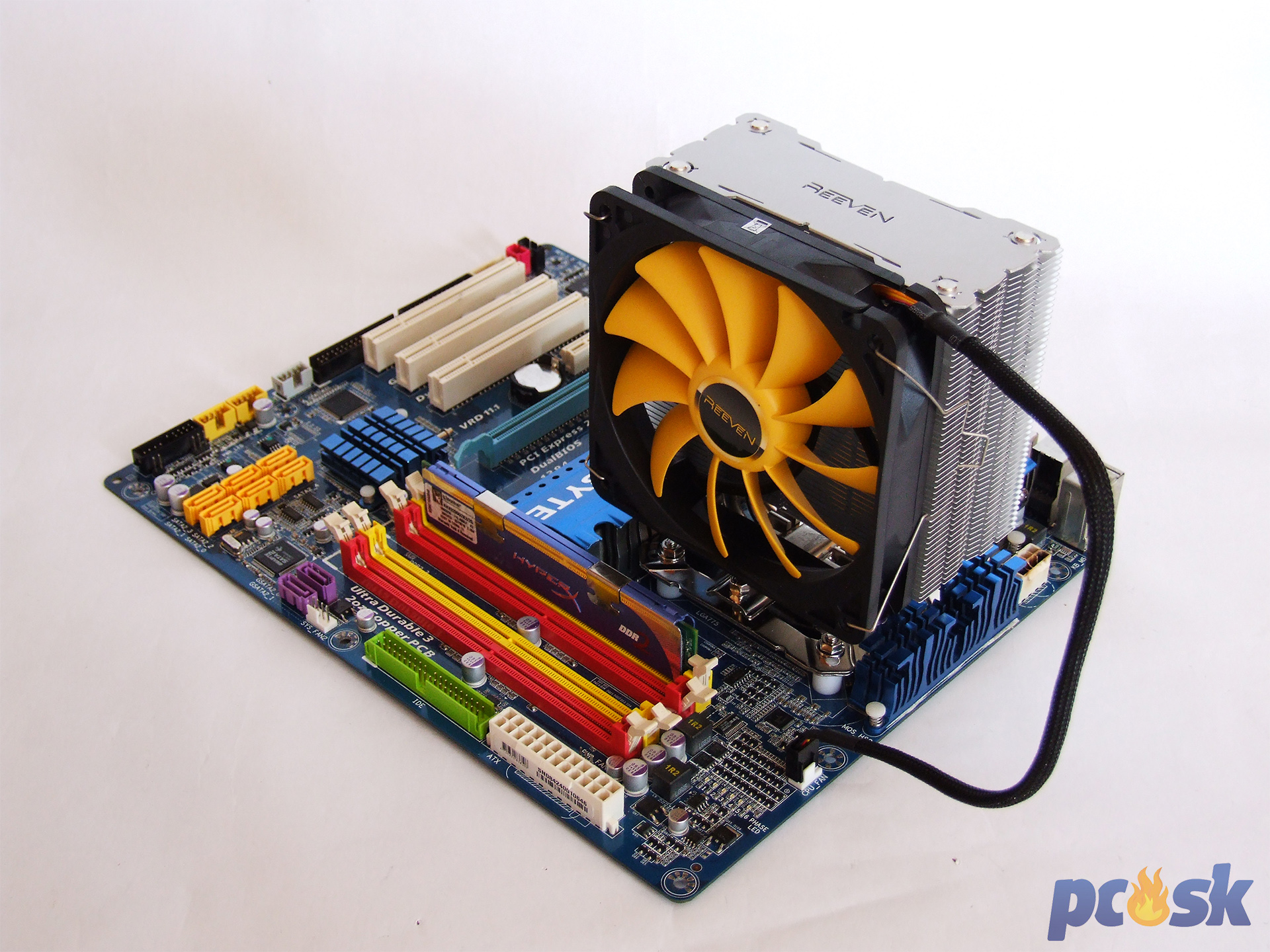

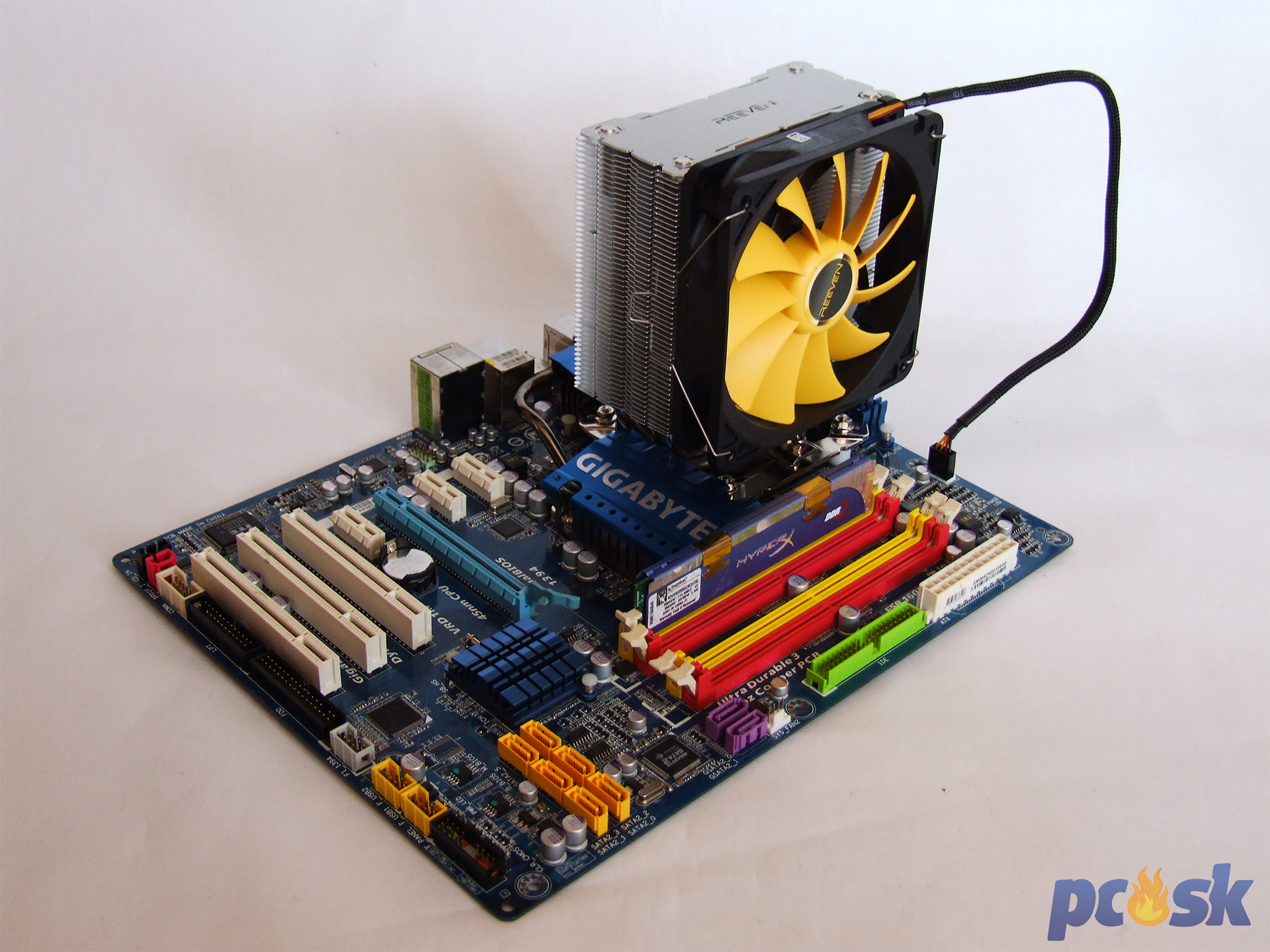

Po kompletnej montáži môžete vidieť, že chladič mnoho miesta nezaberá. Problém nebudú mať grafické karty ani operačné pamäte.
