Antec 750 EarthWatts – nie vždy sa zdroj vydarí

Antec 750 EarthWatts - Vnútorné prevedenie

Tak a ide sa demontovať. K vnútornostiam sa dostávam cez štvoricu skrutiek. Otváranie ide tentokrát trocha ťažšie ako inokedy. Zdroj je zložený pomerne natesno. Nič to, stačí trocha hrubej sily a voilá, vnútornosti.

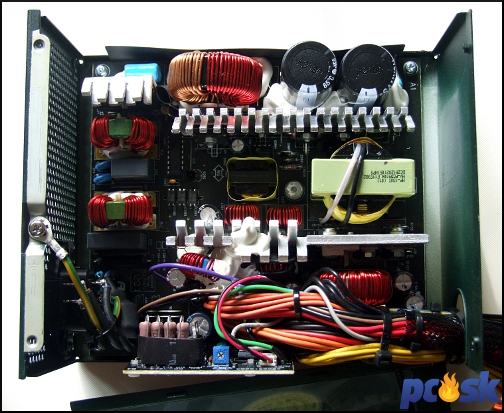

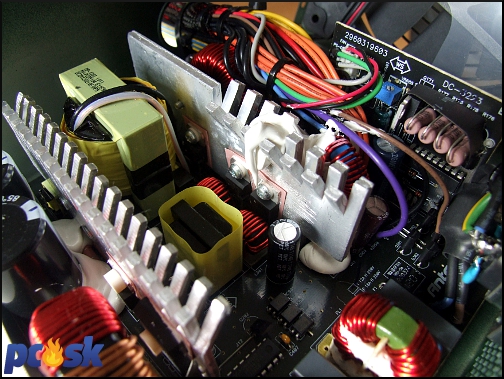

Prvotný pohľad do útrob mierne zaskočil. Ako tak pozerám na tie chladiace pliešky, vravím si: „Toto predsa nemôžu myslieť vážne.“ No a predsa, to, na čo som sa vtedy pozeral, nebola len obyčajná halucinácia. Takéto niečo som videl naposledy v „no name“ zdroji z roku 1999. Na druhú stranu, ak to stačí, nemám námietky, uvidí sa pri meraní teploty, ako si kúsky hliníka poradia so stratovým teplom.

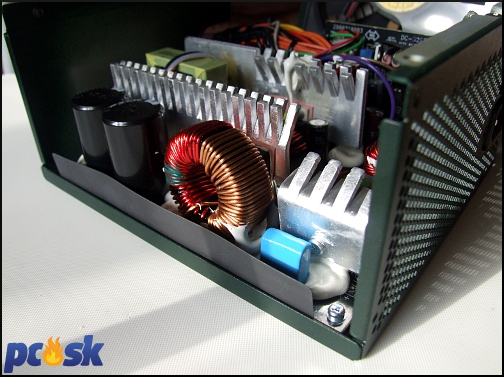

Vnútorné usporiadanie je skutočne hladké. Perfektne oddelené časti primár – sekundár. Dostatok miesta medzi chladičmi. Toto vyzerá skutočne presvedčivo, a akosi ma prestávajú menšie chladiče trápiť.

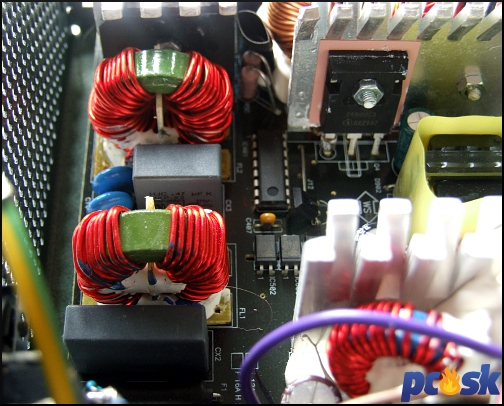

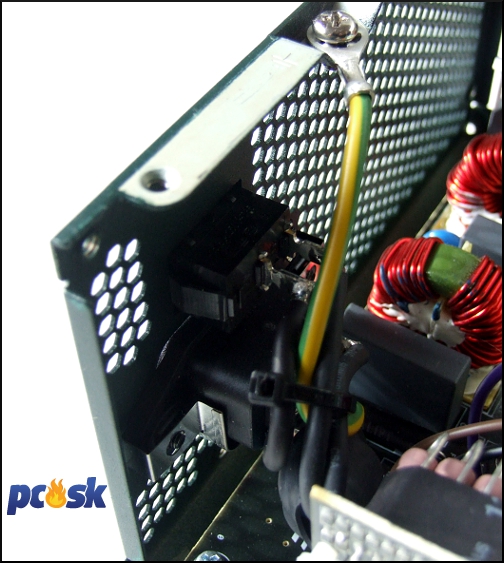

Vstupný filter je tentokrát osadený priamo na základovej doske zdroja, čo nie je zvyčajné. Filter sa skladá zo štyroch Y kondenzátorov, dvoch cievok a štyroch X kondenzátorov. WOW, toto je skutočne vstupný filter ako sa patrí. Človek by si mohol pomyslieť, toto je skutočne mierne prehnané, no budiš. Lepší vstupný filter nie je na zahodenie.

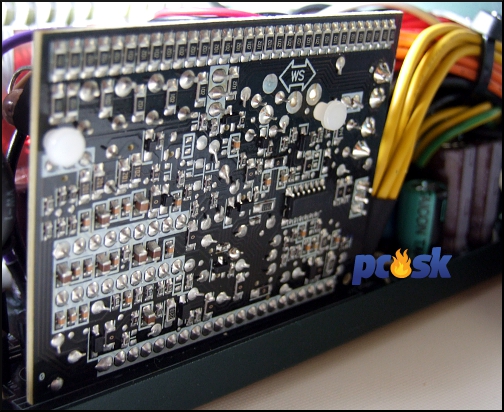

Letovanie je spracované skutočne perfektne. Pájkou sa skutočne šetrilo, no napriek tomu musím zhodnotiť skvelú prácu.

Cievky sekundárneho filtračného obvodu. Celkovo som ich v interiéri napočítal šesť.

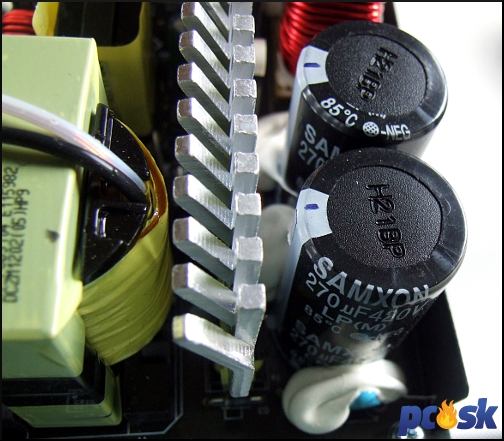

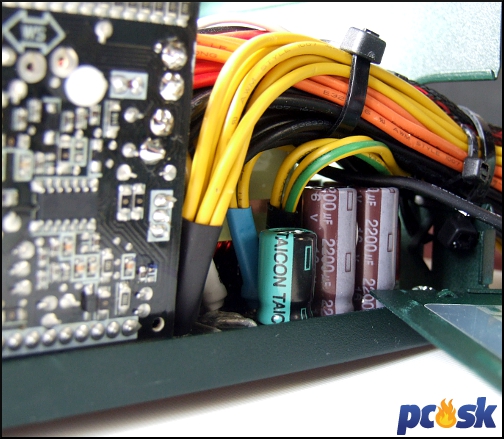

Dvojicu primárnych kondenzátorov tvorí pár od SAMXON s parametrami 270 microF, 420V. Pracovnú teplotu majú deklarovanú na maximálne 85 stupňov. No povedzme si to na rovinu, taký Enermax má vo svojich zdrojoch podstatne lepšie kúsky. Nájdu sa tu aj sekundárne kondenzátory od Nippon Chemi-Con, Rubycon, Taicon či L-Tec.

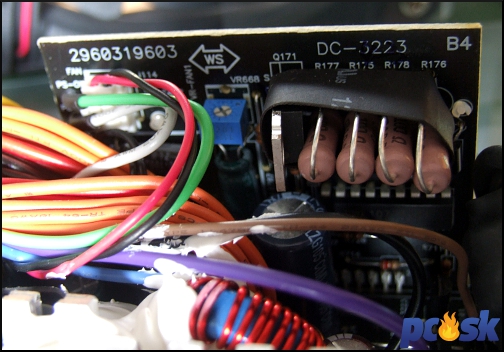

Jednosmerný menič s integrovaným PWM regulátorom. Umiestňovať jednosmerné meniče na samostatné dosky pri konštrukcii zdroja dosť letí. V podstate takáto konštrukcia umožní ušetriť miesto na základnej doske zdroja, a tak umožniť väčšiu vzájomnú vzdialenosť výkonových prvkov, ktoré možno jednoduchšie dochladiť.

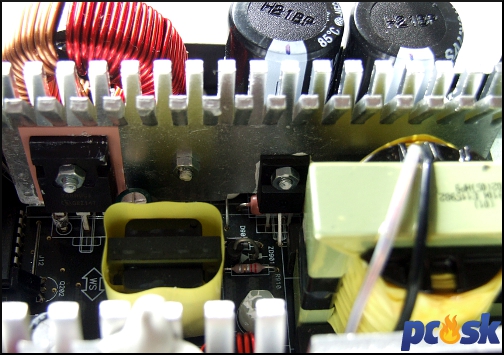

Primárne tranzistory spolu s diódami umiestnené priamo na chladiace plechy hliníkového pásu. Nesmie chýbať teplo-vodivá pasta medzi tranzistorom a chladičom. Ako si možno všimnúť, niekde sa použila pasta, no inde bola použitá len teplo-vodivá páska.

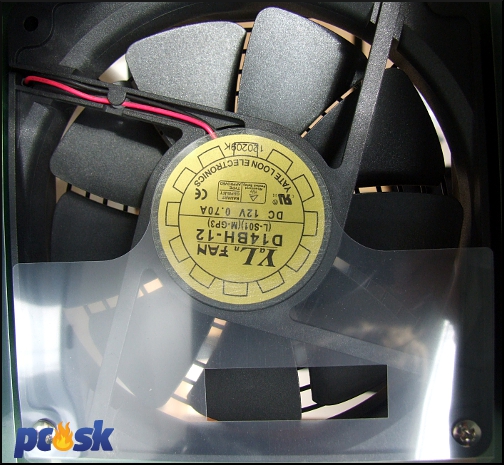

Interiér uzatvára 135mm ventilátor s modelovým označením D14BH-12 od Yate Loon Electronics. Parametricky sa nijak nevymyká normálu (12V, 0,7A).

Nakoniec zhrniem vizuálny pocit z vnútorného prevedenia. Čistý dizajn, dostatočne kvalitné prevedenie, výkonové prvky sú oddelené pre lepšie sálanie tepla z chladičov, zamrzí použitie pomerne skutočne tenučkých chladičov, ako aj plne nemodulárna kabeláž.
