Tak a je to. Vo štvorici po X99. Dnes skompletizujeme prehľad Intel X99 platformy na všetkých štyroch najväčších výrobcoch základných dosiek. High-end platformu Intel X99 sme si už ukázali na ASRock, MSI a ASUS doskách a zostával už len Gigabyte. Ten sa pochlapil a zaslal slušne vybavenú dosku X99-UD4P. Okrem kvalitnej výbavy doska poskytne aj efektné svetelné efekty, ktoré najmä večer zatraktívnia používanie dosky.
Už minule som konštatoval, že predaje X99 základných dosiek v pomere k mainstream doskám sú mizivé a toto tvrdenie stále platí. Dnes preto na dlhšiu dobu skončíme s recenziami X99 dosiek u nás. Netvrdím, že sa k ním v budúcnosti ešte niekedy nevrátim, no momentálne bolo cieľom ukázať prehľad X99 platformy u jednotlivých výrobcov čo sa dnes podarí dokončiť.
Stálu testovaciu zostavu pre X99 platformu nemám žiaľ k dispozícii a tak testovanie prebiehalo zakaždým s iným procesorom a DDR4 pamäťami. Tento trend pokračuje aj dnes, nemusí to však byť na škodu. V teste sme už mali najvýkonnejší desktop procesor Intel Core i7-5960X procesor, ASRock dosku sme testovali s najnižším modelom Haswell-E série, ktorým je Core i7-5820K a dnes skompletizujeme aj trojicu Haswell-E procesorov, nakoľko Gigabyte nám zaslal 6-jadrový Core i7-5830K. Vo výsledkoch tak uvidíte aj porovnanie výkonu procesorov, hoci tie boli testované na iných doskách.
Gigabyte X99-UD4P - Balenie, príslušenstvo

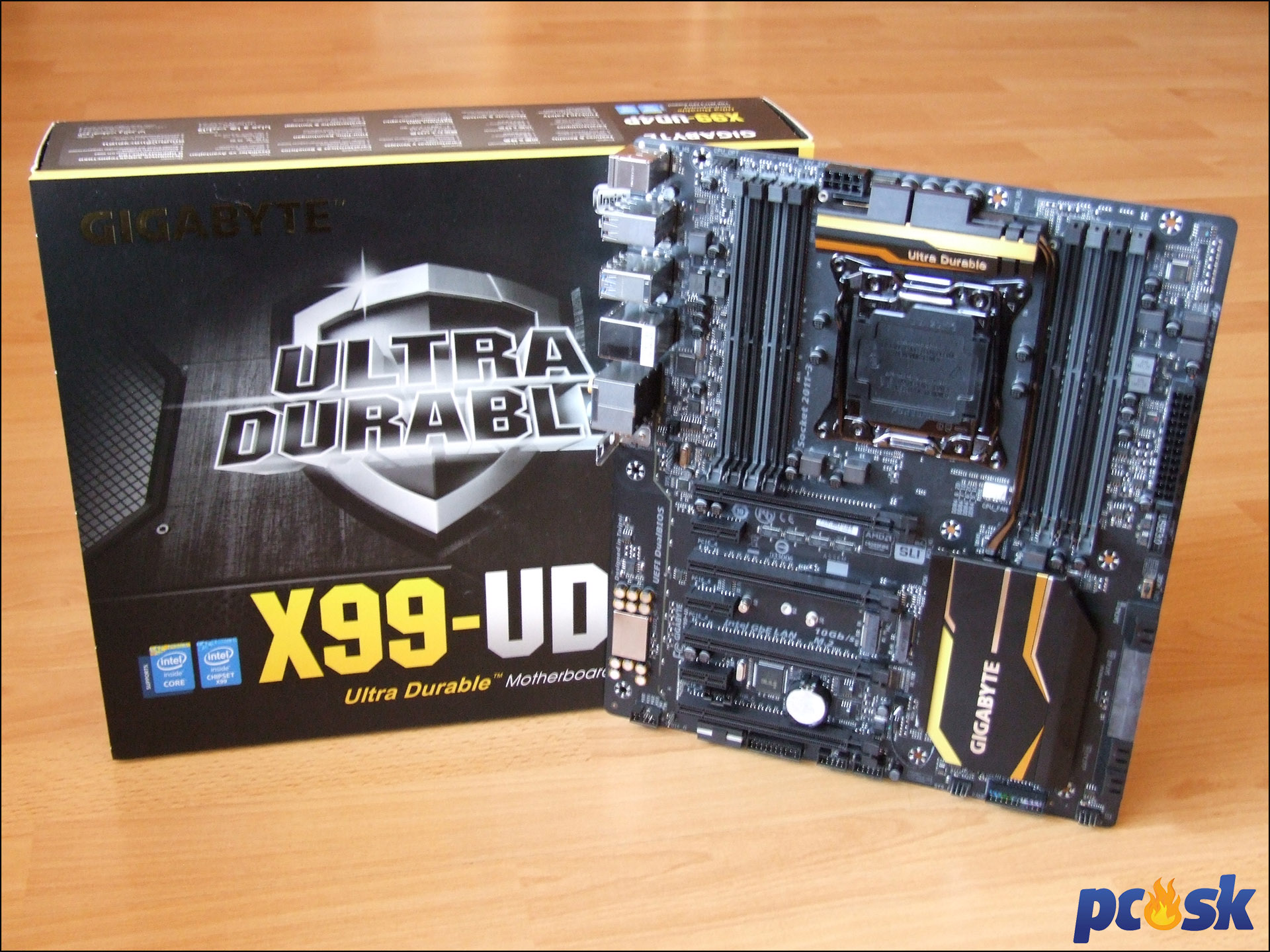

Teraz však už k samotnej doske. Začneme tradične balením. Krabica väčších rozmerov je vyvedená v peknom čierno-žltom sfarbení. Predné veko sa dá vyklopiť čím sa odhalí pohľad cez plastové "okno" na samotnú dosku. Zadná strana poskytne základné špecifikácie dosky a výpis hlavých funkcií s obrázkami.
Krabica ide nabok, zvedavý som na obsah. Okrem E-ATX dosky prihodil Gigabyte aj bohatšie príslušenstvo. Okrem manuálov a DVD so softvérom nechýbajú SATA káble potiahnuté textíliou či až štvorica SLI mostíkov. Výrobca pribalil aj jeden 2-Way CrossFire mostík, ktorý už býva viac raritou ako povinnosťou.
Kompletné príslušenstvo
- užívateľský manuál
- príručka pre rýchlu inštaláciu
- DVD s ovládačmi a softvérom
- 4x SATA3 káble
- záslepka na zadný panel
- 1x 2-Way SLI mostík
- 2x 3-Way SLI mosík
- 1x 4-Way SLI mostík
- 1x 2-Way CrossFire mostík
- 1x 1-to-3 napájací kábel (2x4 ATX 12V)
Gigabyte X99-UD4P - Funkcie dosky, špecifikácie
Od základnej dosky očakávame nielen solídne papierové špecifikácie, ale aj to, že nám nevypovie službu v krátkej dobe. O to by sa malo postarať aj kompletne digitálne napájanie, ktoré dodá elektrický prúd precíznejšie čím zabráni prehrievaniu a zvýši sa tak životnosť a spoľahlivosť. Na doske sú napäťové regulátory najnovšej generácie od IR (International Recttifier).
MOSFETy na doske využívajú Single Package dizajn čo znamená, že aj high-side aj low-side MOSFETy sú v jednom puzdre spoločne s IC driverom. Výsledkom by tak mala byť lepšia dodávka prúdu a dlhšia životnosť.
Nechýbajú kvalitné cievky používané v serveroch a Black kondenzátory s dlhou životnosťou.
X99 platforma je vďaka množstvu PCIe liniek ako stavaná na extrémnu hernú mašinu a Gigabyte doska vám v tomto smere len pomôže. Grafické karty je možné konfigurovať až do 4-Way zapojenia pričom jeden PCIe slot bude pracovať v režime x16 a je priamo zapojený k procesoru. Doteraz totiž Gigabyte pri zapojení 4 grafických kariet obmedzoval každý slot na x8 zapojenie. Vďaka x16 PCIe slotu môže tak celková priepustnosť dosiahnuť až 320Gb/s namiesto 256Gb/s.
Myslelo sa aj na disky. Okrem SATA Express ponúkne doska až dvojicu M.2 slotov s rýchlosťou 10Gbps. Jeden je určený pre SSD, druhý pre Wi-Fi/Bluetooth moduly.
Ozvučenie má na starosti AMP-UP technológia na čele s kodekom Realtek ALC1150 so SNR 115dB. Na PCB je tiež vstavaný zosilňovač pre slúchadlá. PCB je navyše oddelené pre ľavý a pravý kanál čo má prispieť k čistote zvuku.
Rýchle sieťové prenosy obstará Intel I-218V sieťový radič. S aplikáciou cFos Speed môžete navyše upravovať toky dát či inak optimalizovať sieťovú prevádzku.
Odolnosť a stabilita dosky je podtrhnutá aj zvýšeným obsahom zlata. To si našlo cestu nielen do oblasti patice, ale aj do všetkých DIMM slotov a PCIe slotov.
Lepší odvod tepla a odolnosť dosky zabezpečia aj dvojnásobne hrubé medené vrstvy v PCB.
Drobnosťou, ktorá niekoho poteší sú aj čistejšie okolia montážnych dier. Eliminuje sa tak riziko poškodenia napríklad trčiaceho kondenzátora pri montáži dosky do skrine.
Nakoniec ešte funkcia, ktorá nemá žiadny "vyšší" zmysel a slúži čisto iba pre estetické účely. Doska X99-UD4P doslova hrá farbami. Podsvietená audio časť je dnes už normálna, no táto doska má aj efektne podsvietený pasív nad PCH. Tým to však nekončí a to najzaujímavejšie je asi na zadnom paneli. Tam je séria LED, ktorá sa stará o efektné podsvietenie zadného panelu. Osvetlenie celej dosky je navyše možné riadiť softvérovo a na výber je možné pulzovanie, stabilné svietenie či Beat mode, pri ktorom doska bliká do rytmu hudby či zvukov z hier. Ak by niekoho svetielka otravovali je tu samozrejme možnosť dosku zhasnúť.
Špecifikácie
| Gigabyte X99-UD4P | |
|
Formát
|
E-ATX (30,5x26,4cm)
|
|
Socket
|
Intel LGA2011v3
|
|
Čipset
|
Intel X99
|
|
Operačné pamäte
|
8 DIMM slotov
maximálne 64GB DDR4 v štvorkanálovom zapojení s frekvenciou 3333MHz (OC)
podpora XMP 2.0
podpora ECC a RDIMM
|
|
Rozširujúce sloty
|
2x PCIe 3.0 x16
2x PCIe 3.0 x16 (elektricky zapojené ako x8)
3x PCIe 2.0 x1
1x M.2 Socket 1
|
|
Úložisko
|
Intel X99 čipset
10x SATA3
1x M.2 Socket 3 s M Key s rýchlosťou 10Gbps
1x SATA Express
|
|
USB
|
Intel X99 čipset
4x USB 3.0 (2x na zadnom paneli, 2x na doske)
8x USB 2.0 (4x na zadnom paneli, 4x na doske)
Intel X99 čipset + Renesas uPD720210 USB 3.0 radič
4x USB 3.0 na zadnom paneli
|
|
LAN
|
1x Intel I218V Gigabit LAN
|
|
Multi-GPU
|
4-Way/3-Way/2-Way nVidia SLI a AMD CrossFire
|
|
Audio
|
AMP-UP
7.1-kanálové HD audio
kodek Realtek ALC1150
|
|
Zadný panel
|
1x PS/2 pre klávesnicu
1x PS/2 pre myš
4x USB 2.0
6x USB 3.0
1x RJ-45
5x audio jack
1x optický S/PDIF výstup
2x otvory pre anténu
|
|
Interné konektory
|
1x 24pin EATX konektor
1x 8pin ATX 12V konektor
1x konektor pre napájanie PCIe slotov
1x konektor pre napájanie zadného panela
1x konektor pre napájanie pasívu PCH
1x 4-pinový konektor pre ventilátor na CPU
1x 4-pinový konektor pre prídavný ventilátor na CPU
3x 4-pinový konektor pre systémový ventilátor
1x konektor pre pripojenie PC skrine
1x AAFP
2x USB 2.0 konektor
1x USB 3.0 konektor
1x TPM konektor
1x Thunderbolt header
1x jumper pre vymazanie CMOS
1x CPU Mode prepínač
|
|
Dodávaný softvér
|
ovládače
Ambient LED
EasyTune
EZ Setup
Fast Boot
Cloud Station
ON/OFF Charge
Smart TimeLock
Smart Recovery 2
System Information Viewer
USB Blocker
V-Tuner
|
|
Cena (máj 2015)
|
od 274€ (zdroj: heureka.sk)
|
Gigabyte X99-UD4P - Čipset, bližší pohľad na dosku
Čipset
Spolu s Haswell-E procesormi Intel uviedol aj nový high-end čipset X99 a tak sa poďme pozrieť, čo nové prináša.
V prvom rade ide samozrejme o podporu nových procesorov určených do patice LGA 2011-v3. Druhá podstatná zmena nastala v operačných pamätiach. Podporovanými sú DDR4 moduly s frekvenciou 2133MHz v 4-kanálovom zapojení. Pamäte je však samozrejme možné pretaktovať na vyššie frekvencie. Samotný procesor je schopný dodať 28 alebo až 40 PCIe 3.0 liniek, ktoré môžu byť rozdelené do 2x16+1x8 alebo 5x8 konfigurácie. S procesorom komunikuje PCH DMI zbernicou druhej generácie.
Čipset sám podporuje 14 USB portov (8x USB 3.0, 6x USB 2.0), 8 PCIe 2.0 a až 10 SATA3 portov. Nechýbajú technológie ako Intel VT-d pre virtualizáciu, HD Audio či Rapid Storage. K procesorom Haswell-E si monitor nepripojíte nakoľko neobsahujú integrované grafické jadro.
Detaily dosky

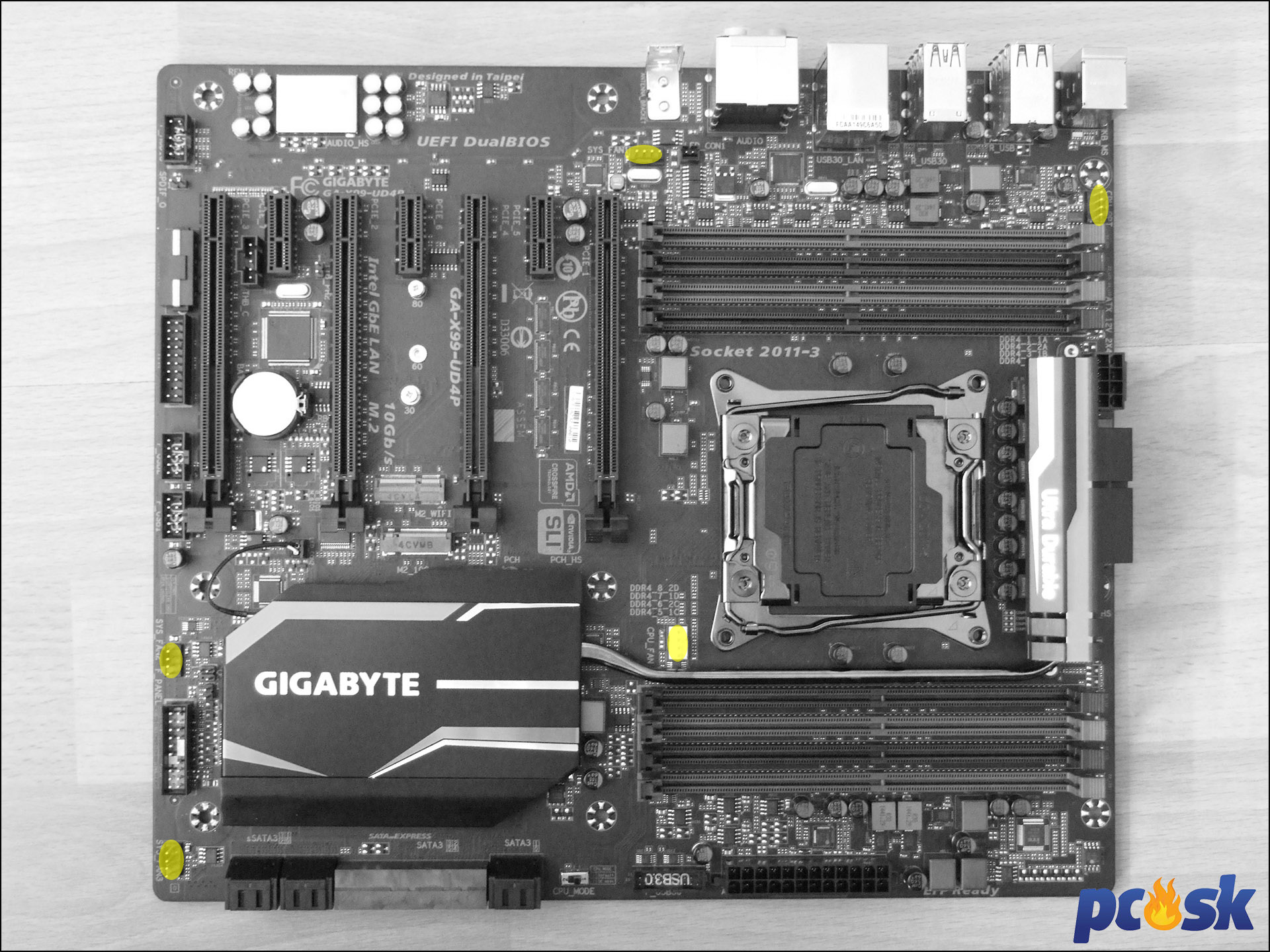

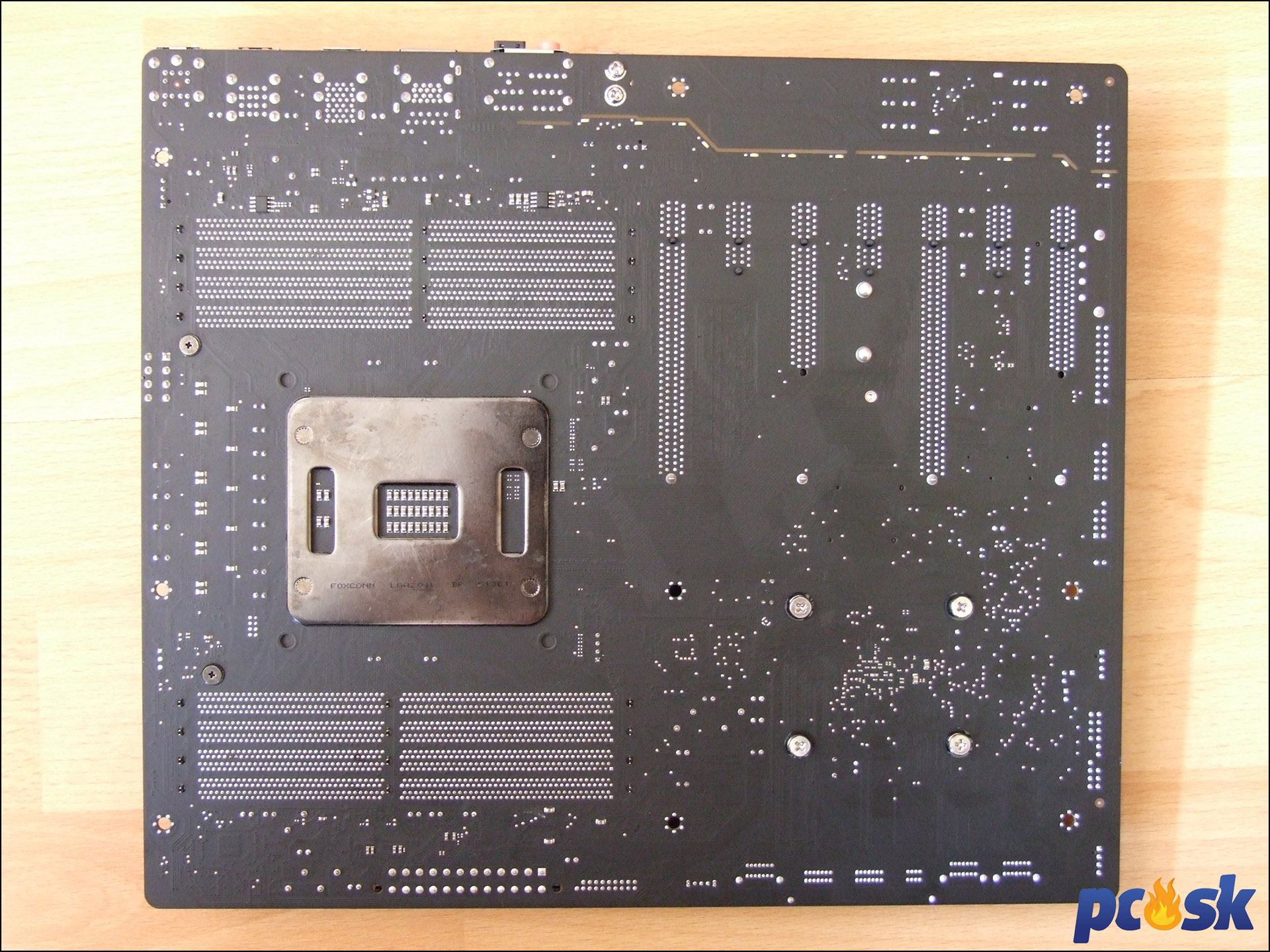

Doska s množstvom konektorov a slotov používa veľký E-ATX formát a tak si treba dobre premyslieť, či sa vám vôbec vmestí do skrinky. Už pri vybaľovaní ma potešila pevnosť dosky. PCB má až 8 vrstiev a je veľmi pevné. Prevažne čiernu farbu dopĺňajú iba žlté prvky na pasívoch. Zadná strana je pomerne čistá a ukáže pripojenie PCIe slotov. Revízia PCB v našom teste bola 1.0.

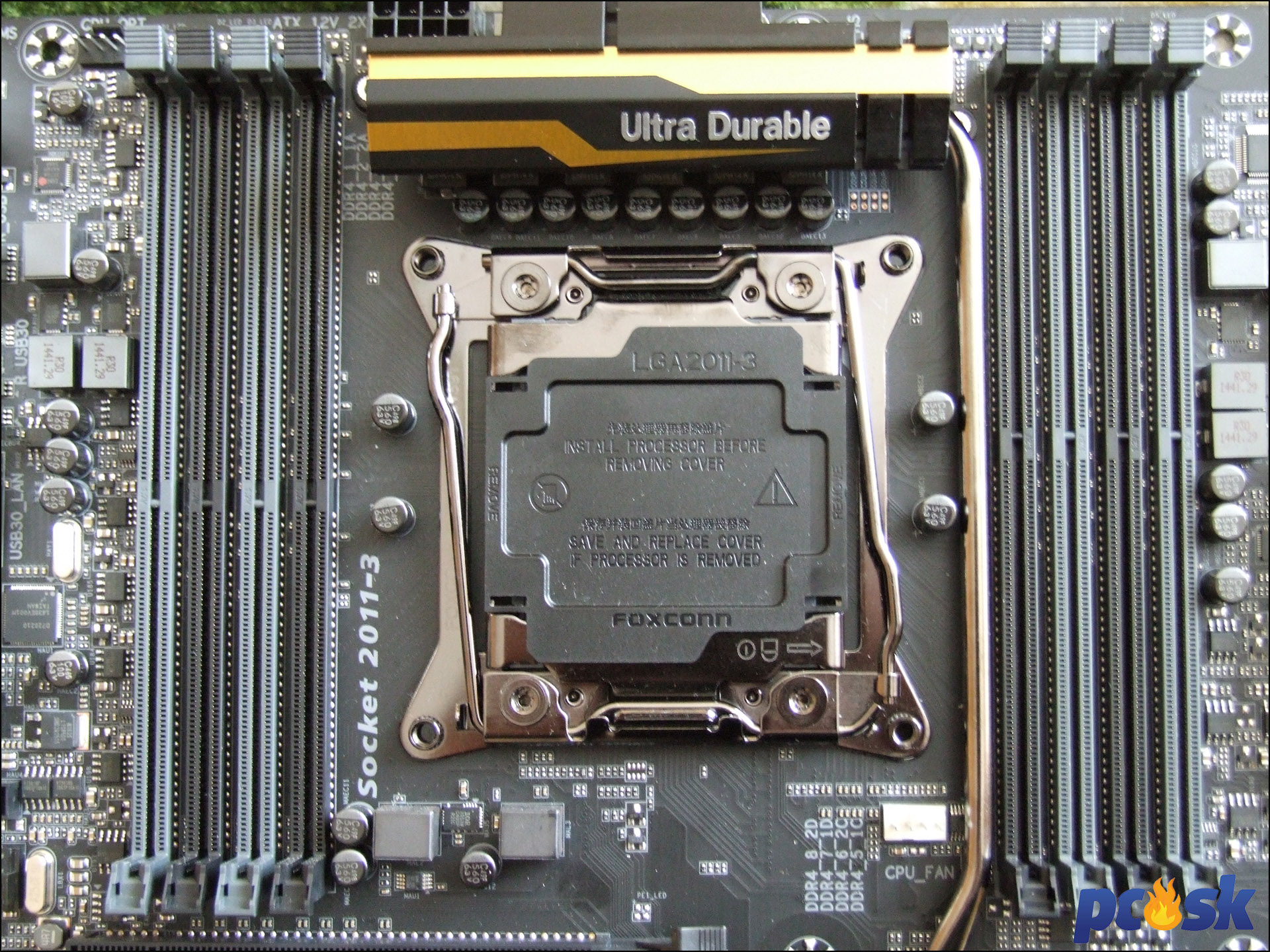

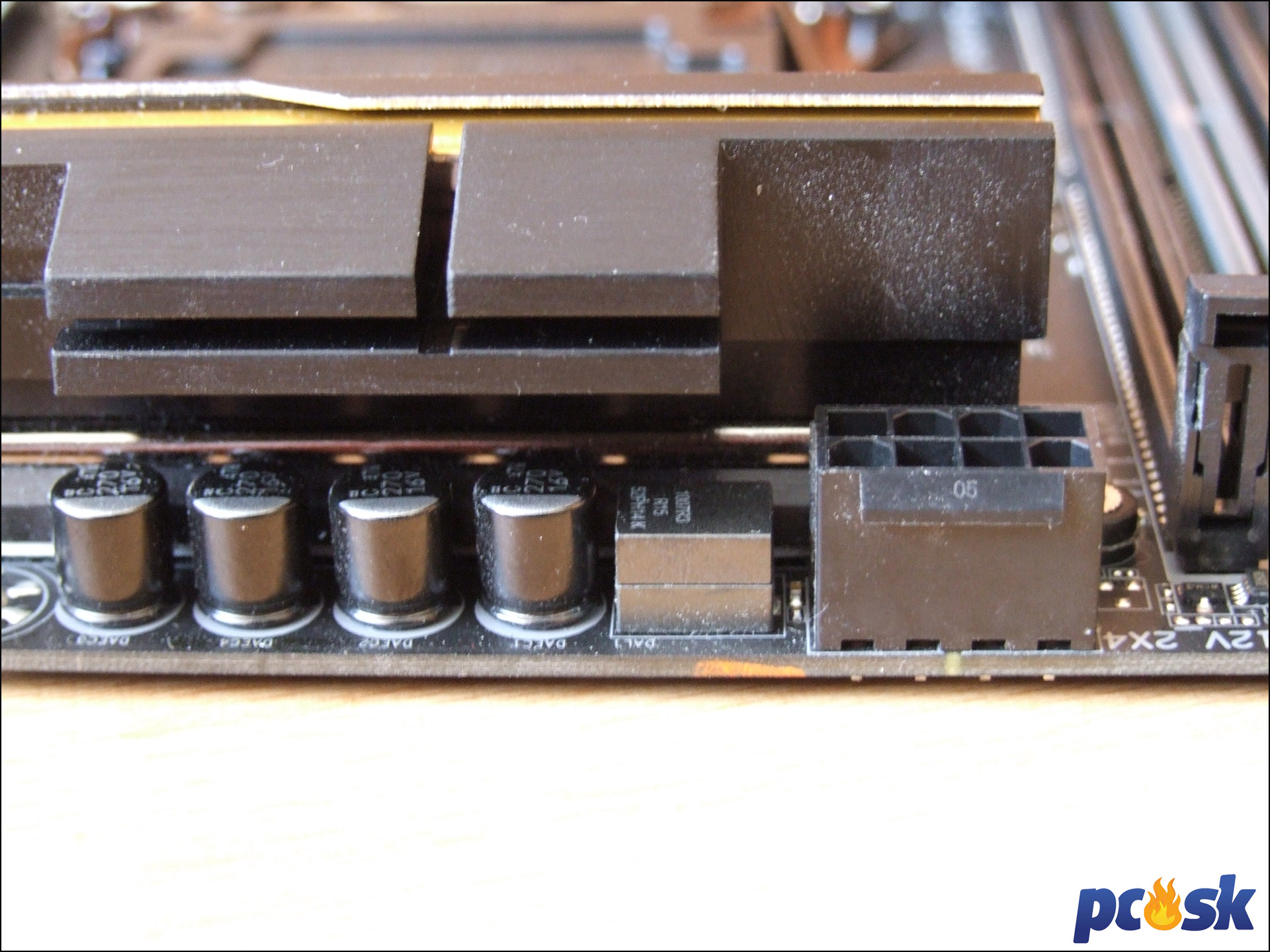

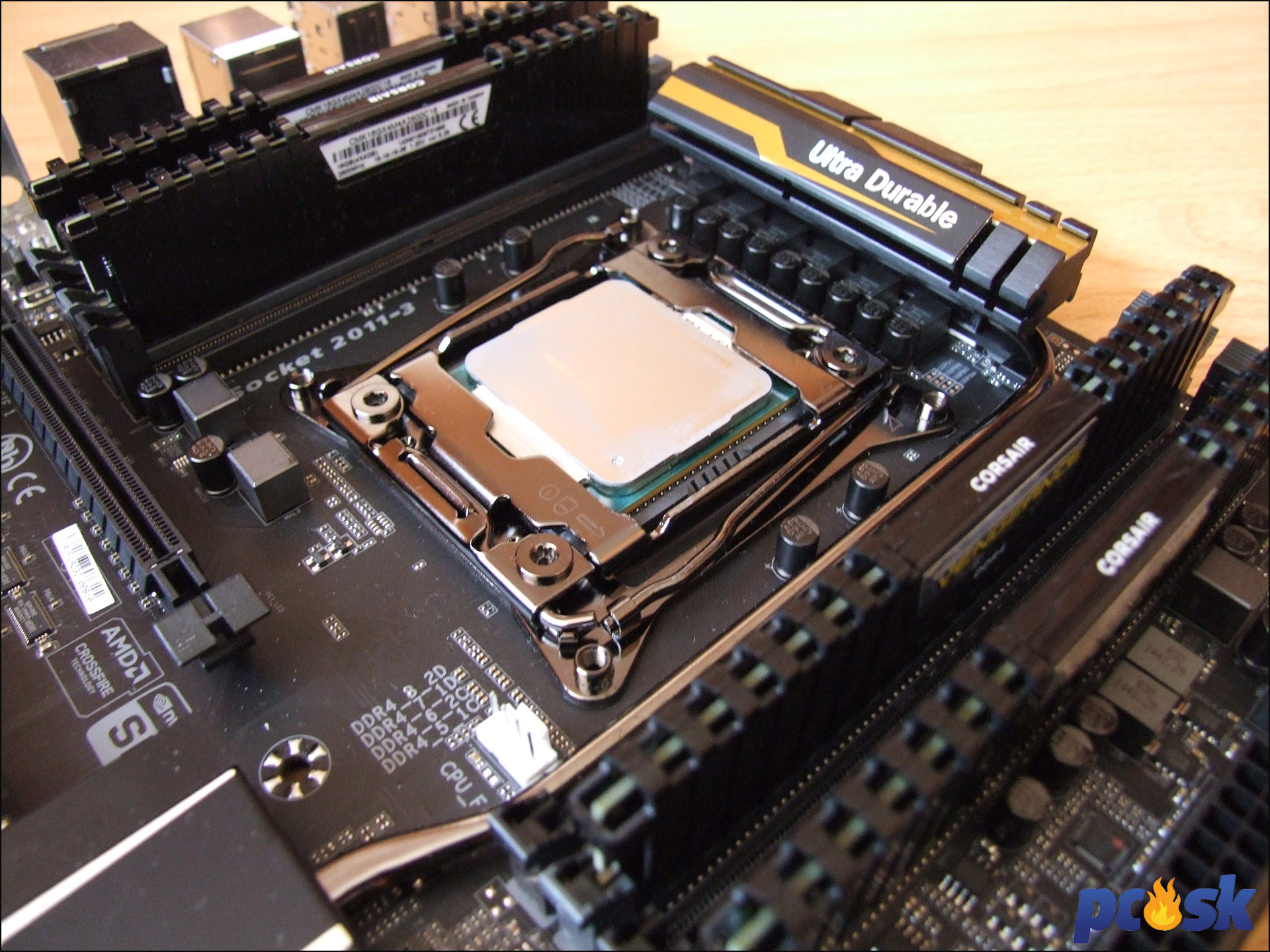

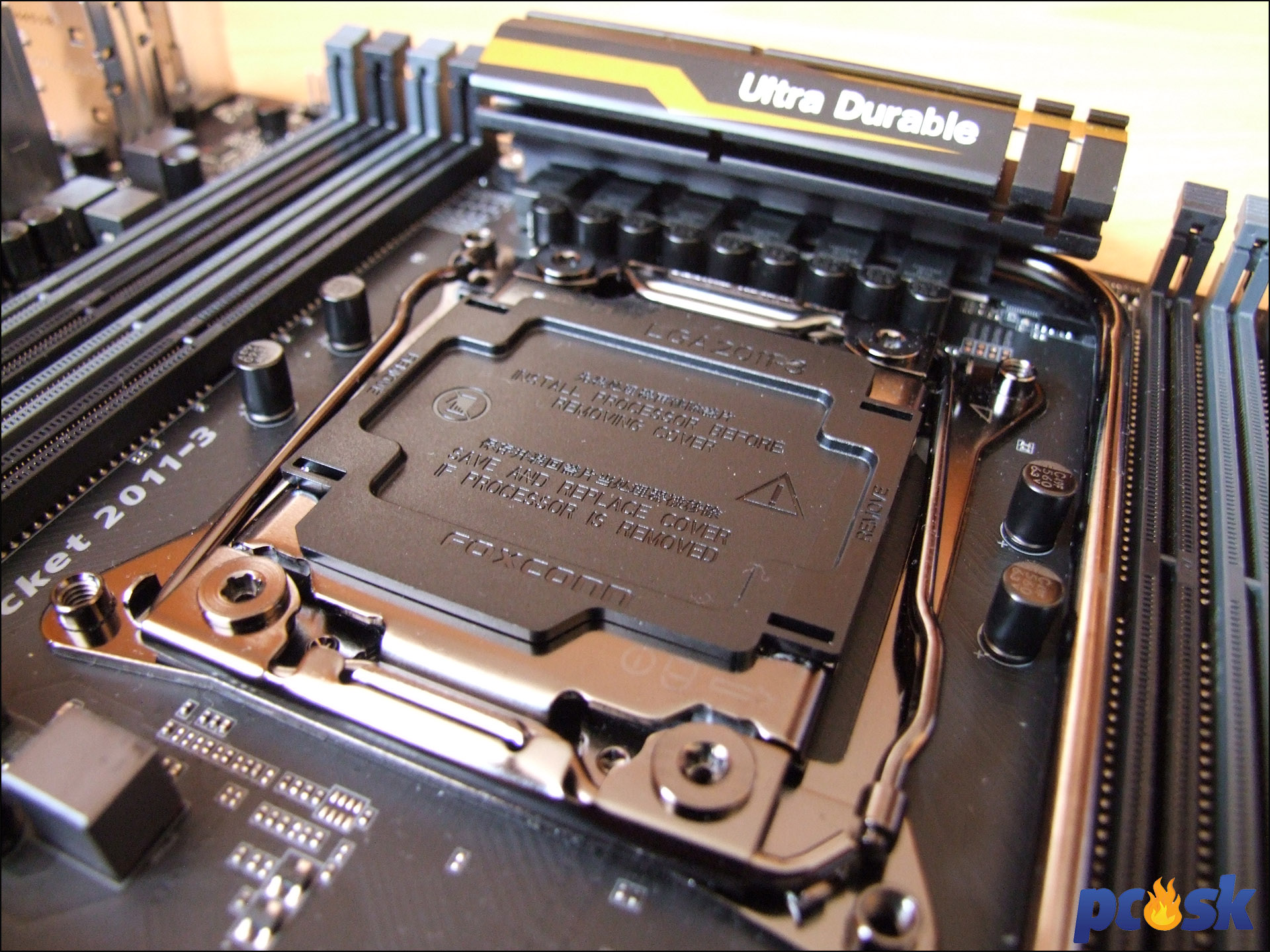

Veľkej LGA2011-v3 patici robí spoločnosť 6-fazové digitálne napájanie. MOSFETy chadí pasív, ktorý je jednou heatpipe prepojený s pasívom nad PCH. Oba pasívy sú pevne pripevnené skrutkami, žiadne plastové push-piny. Za pasívom sa ukrýva 12V EATX konektor napájania procesora.

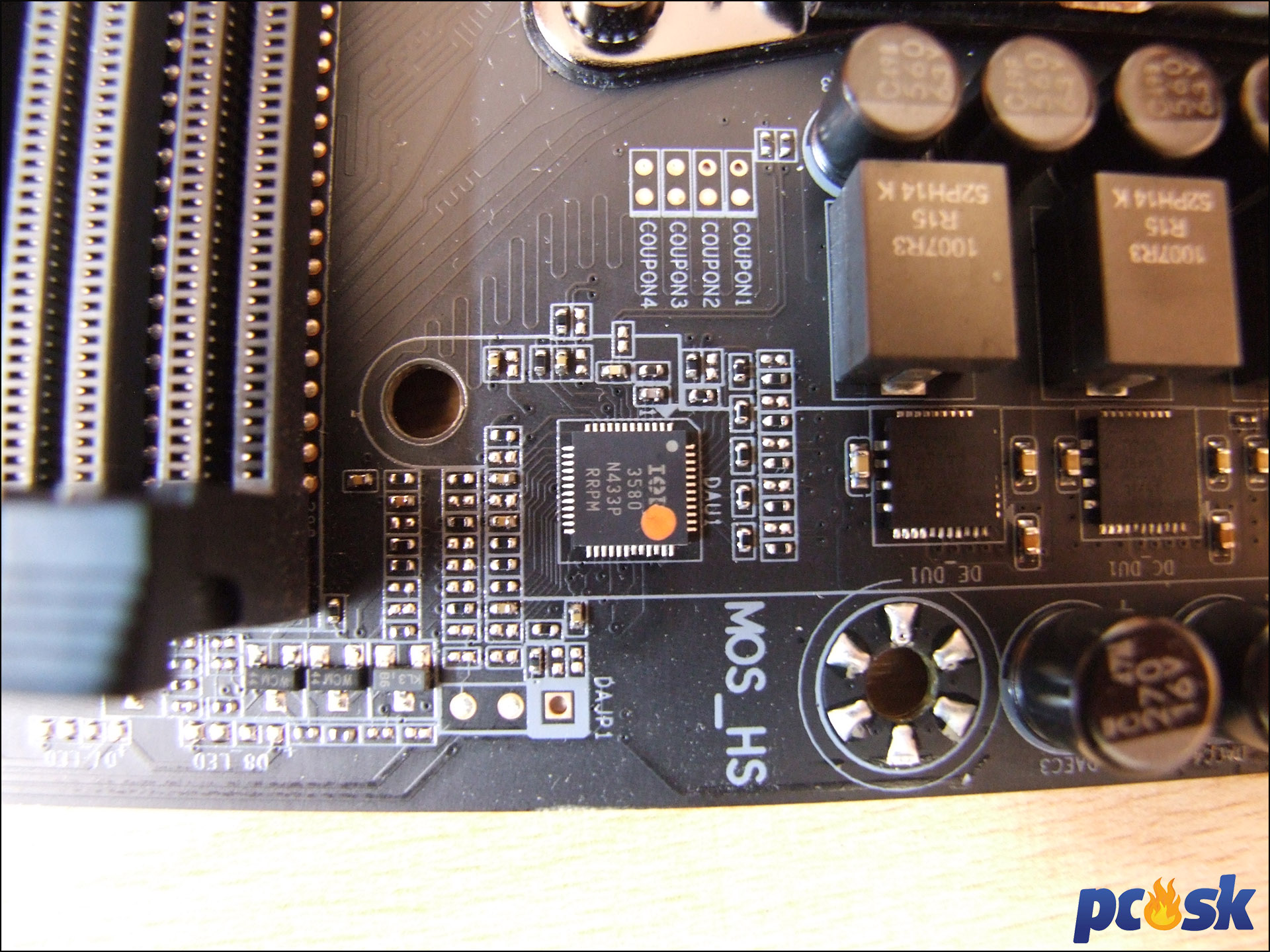

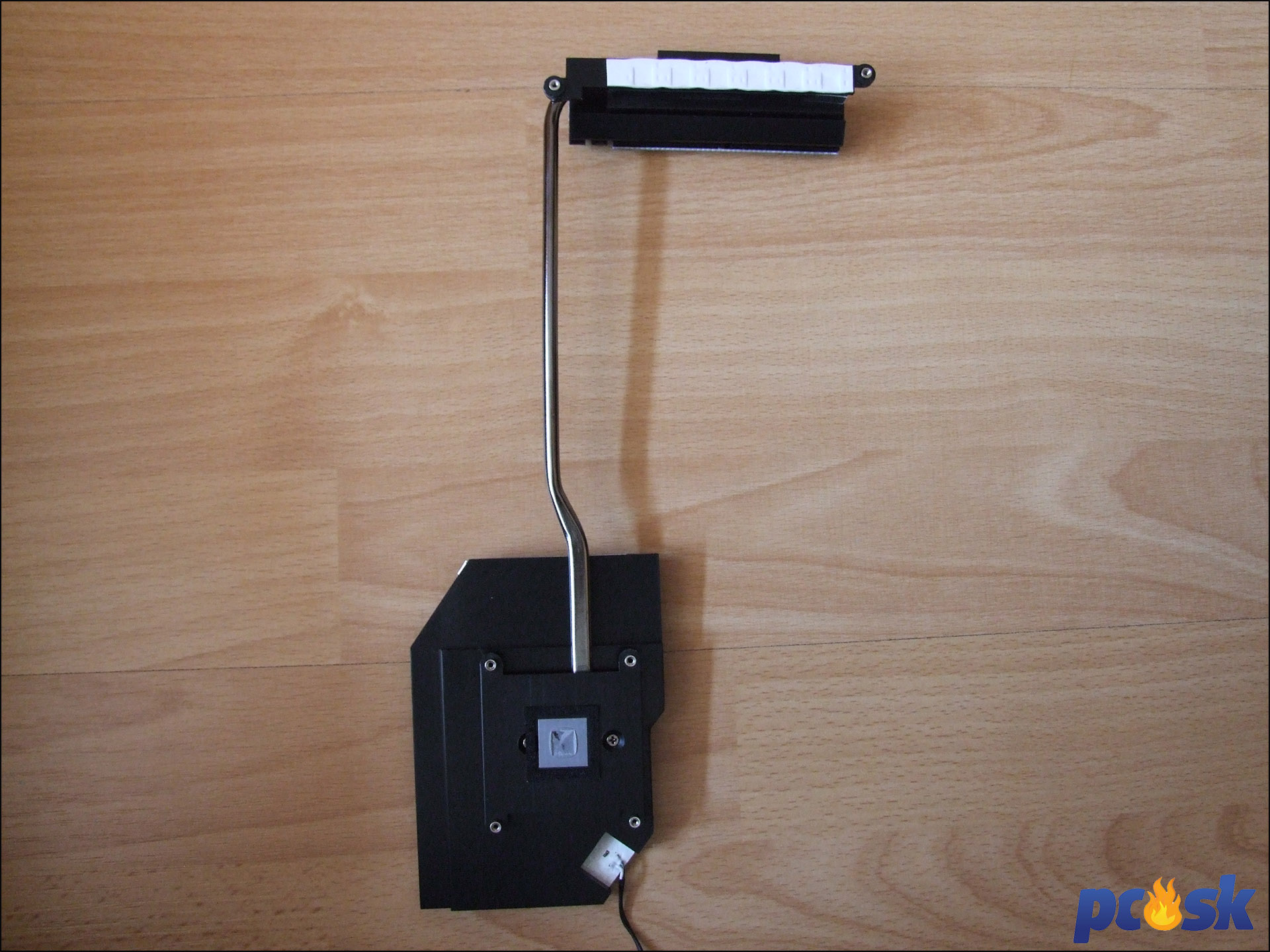

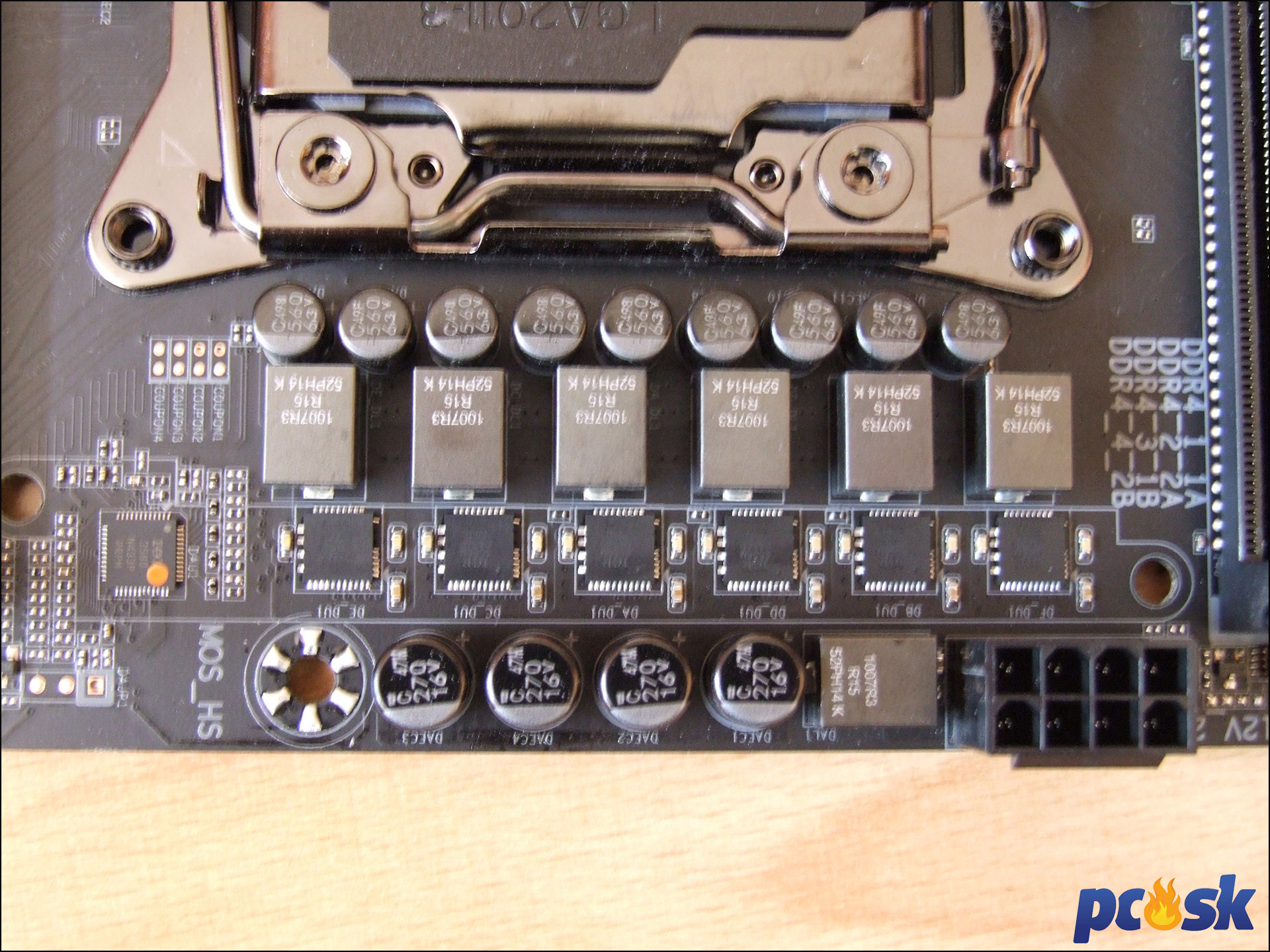

Odmontovaním pasívov sa ukáže v celej kráse napájacia kaskáda s mosfetmi a napäťovým regulátorom IR3580. Pasív nad VRM je heatpipe spojený s pasívom nad PCH. Ten pod sebou ukrýva okrem čipsetu aj I/O čip iTE IT8620E pre kontrolu teplot a napätí. Kúsok od neho je druhý iTE čip, ktorým je IT8792E, ktorý zabezpečuje monitoring a nastavovanie ventilátorov. Neďaleko od neho je konektor, ktorým je pasív pripojený k doske kvôli podsvieteniu.

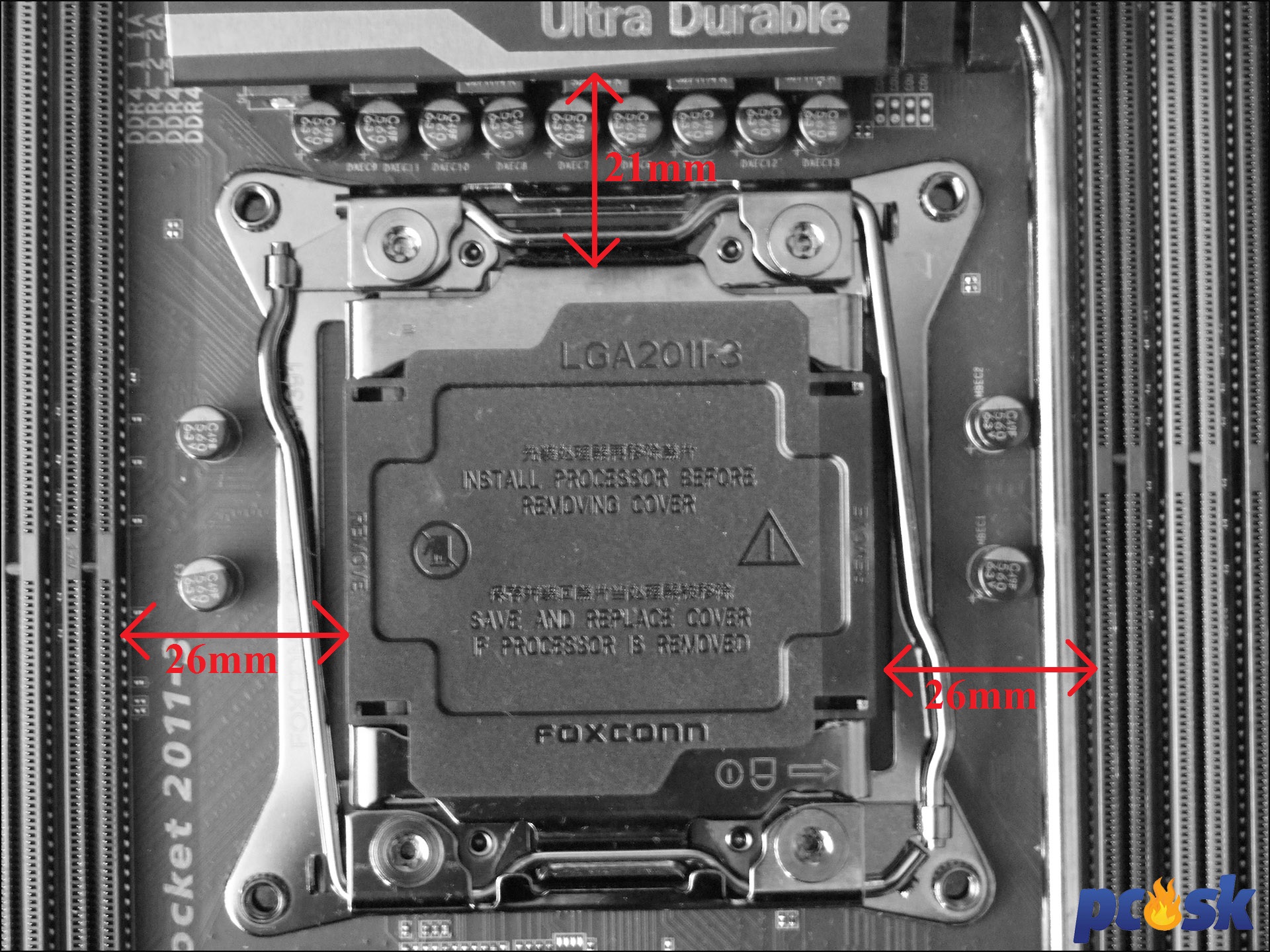

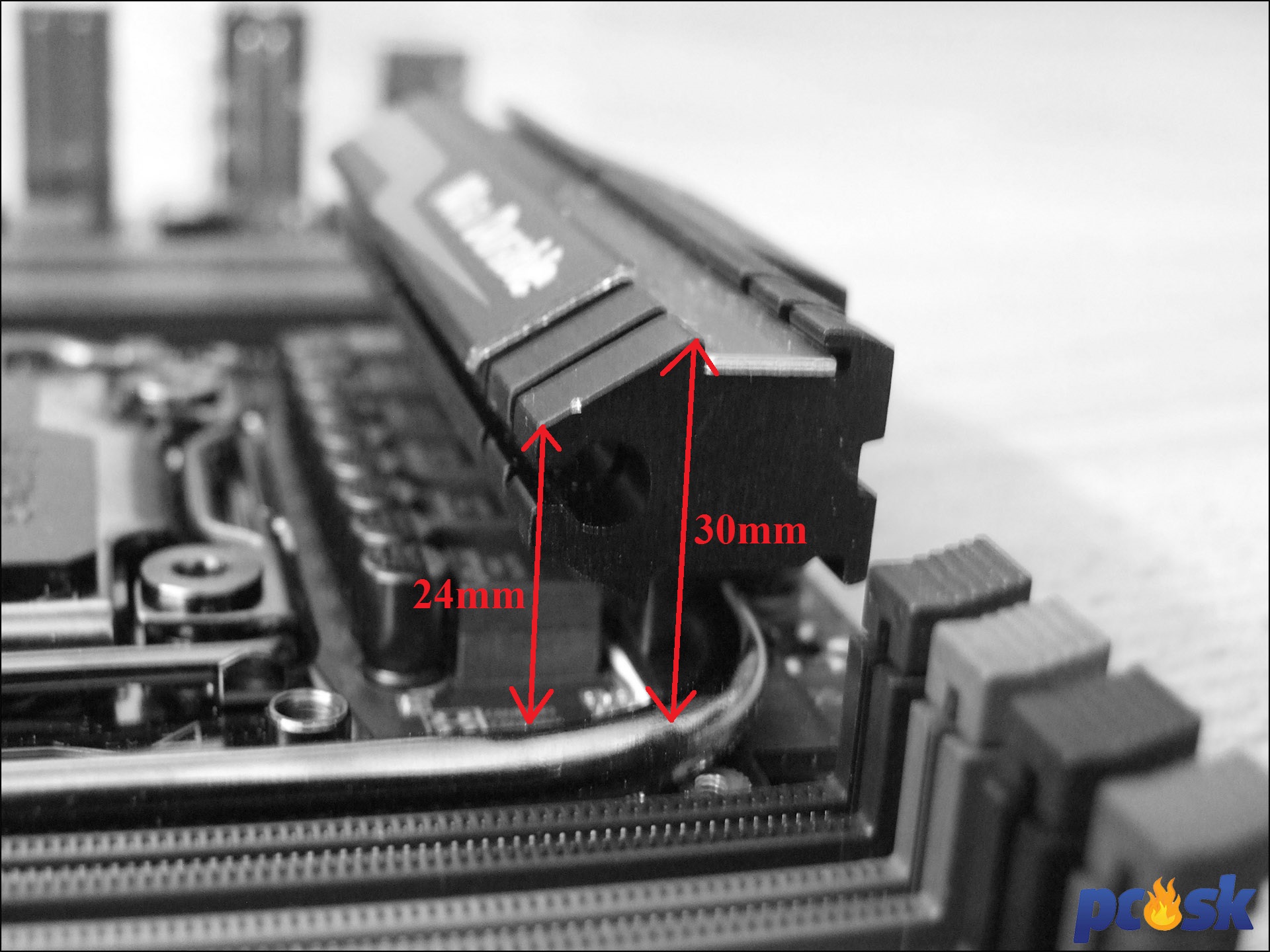

Na výber chladičov si treba dať pozor. Už pri hrubších jednovežových chladičoch totiž môže dôjsť k zásahu nad pamäťové sloty. Vzdialenosť od pasívu nad VRM taktiež nie je veľká.

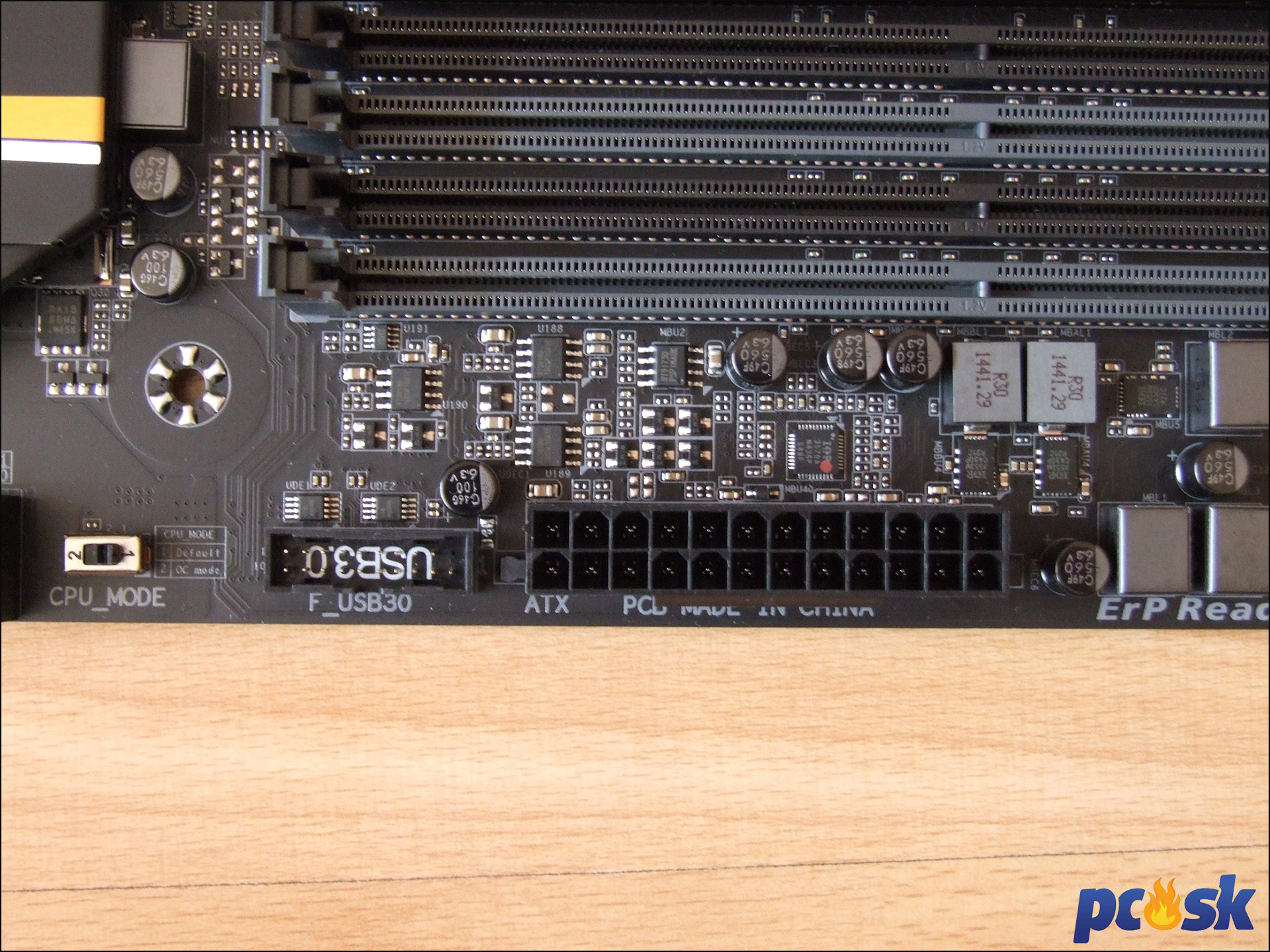

Hlavný konektor pre ventilátor na CPU chladič je trochu netradične na spodnom kraji DIMM slotov. Druhý konektor pre ventilátor pre chladenie procesora sa ukryl taktiež na netradičné miesto a nájdeme ho takmer pri zadnom paneli. Okrem nich doska nesie ešte 3 konektory pre systémové ventilátory. Všetky sú 4-pinové.
Pre operačné pamäte je nachystaných 8 DIMM slotov, ktoré dokopy pojmu 64GB DDR4 pamätí. Doska oficiálne podporuje frekvenciu 3333MHz pri pretaktovaí. Nechýba podpora XMP profilov, non-ECC pamätí či RDIMM pamätí pre servery. Pre quad-channel a dual-channel konfiguráciu sú vyhradené sivé sloty. Aretačné poistky sú iba z jednej strany.
V okolí DIMM slotov je množstvo čipov a súčiastok napájania, väčšinu užívateľov však bude asi zaujímať interný USB 3.0 konektor, s ktorým môžu vyviesť na predný panel 2 USB 3.0 porty. Vedľa neho je 24-pinový konektor napájania dosky. Pri USB konektore sa ukryl jediný prepínač na doske, ktorým je CPU_MODE. Prepínač má 2 polohy, pričom v polohe 1 je v OC režime, s ktorým by malo byť pretaktovanie lepšie.

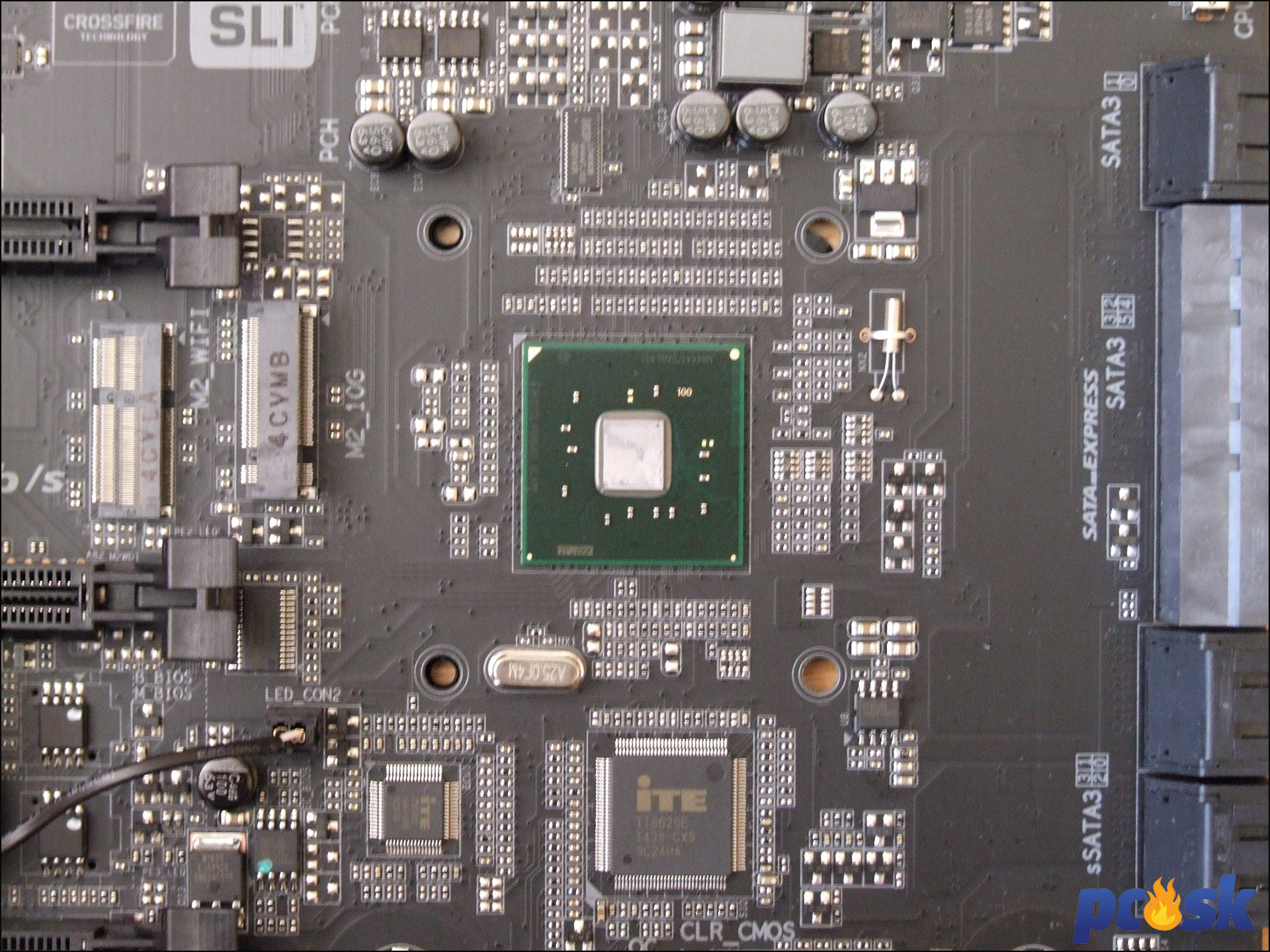

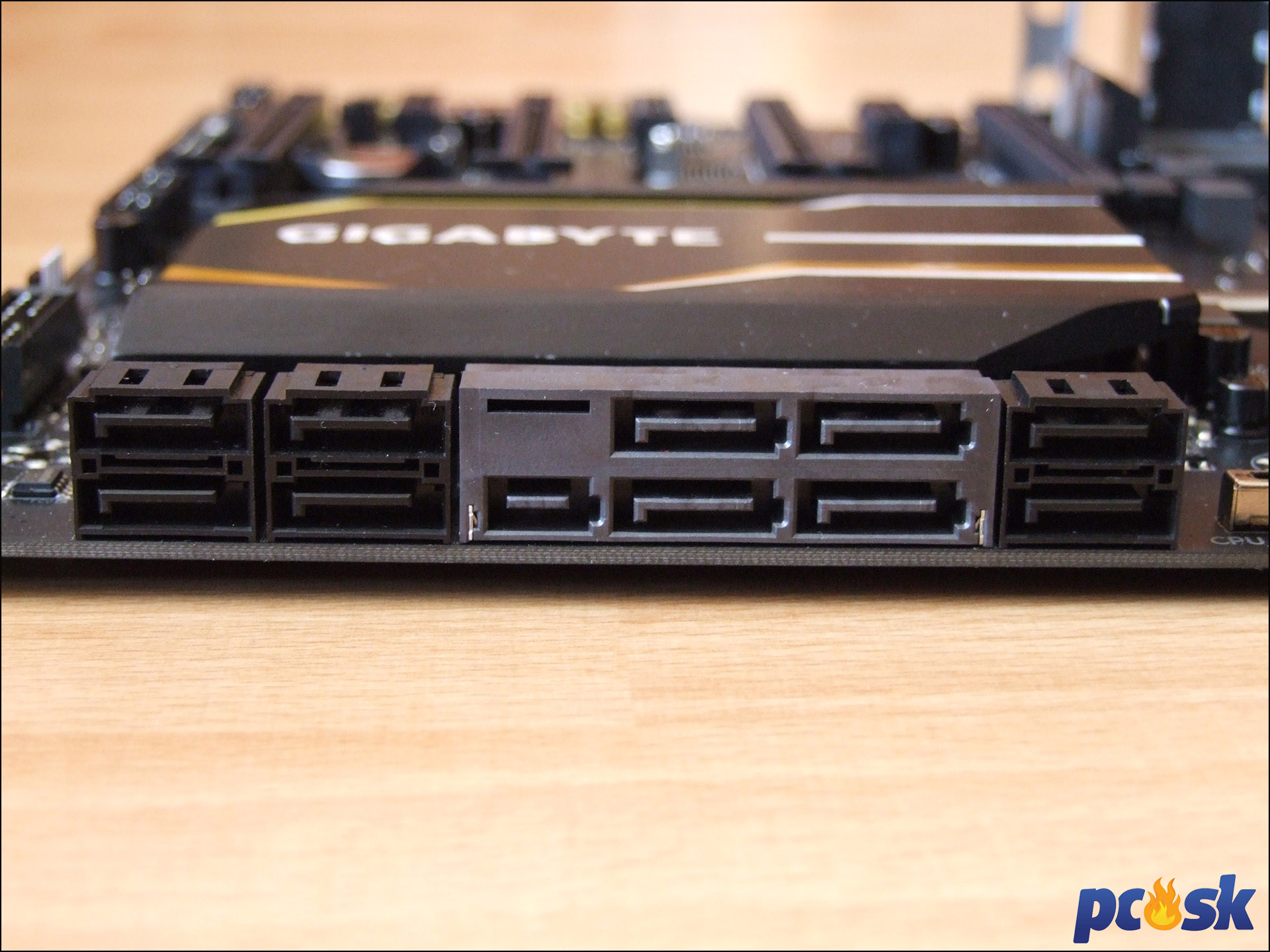

Čipset kŕmi okrem iného aj SATA Express konektor a 6 SATA3 (SATA 0 až 5) konektorov, ktoré je možné kombinovať do RAID 0,1,5 a 10 polí. Zvyšné 4 SATA3 porty (sSATA 0 až 3) je možné používať iba v AHCI alebo IDE režime a nie je možné v nich používať disk s operačným systém, ktorý ste nainštalovali keď bol zapojený v SATA 0 až 5 porte. Ak vložíte disk do M.2 alebo SATA Express konektora, u všetkých SATA portov bude možné využívať iba AHCI režim. Ak navyše obsadíte M.2 slot, SATA 4/5 porty budú nepoužitelné.

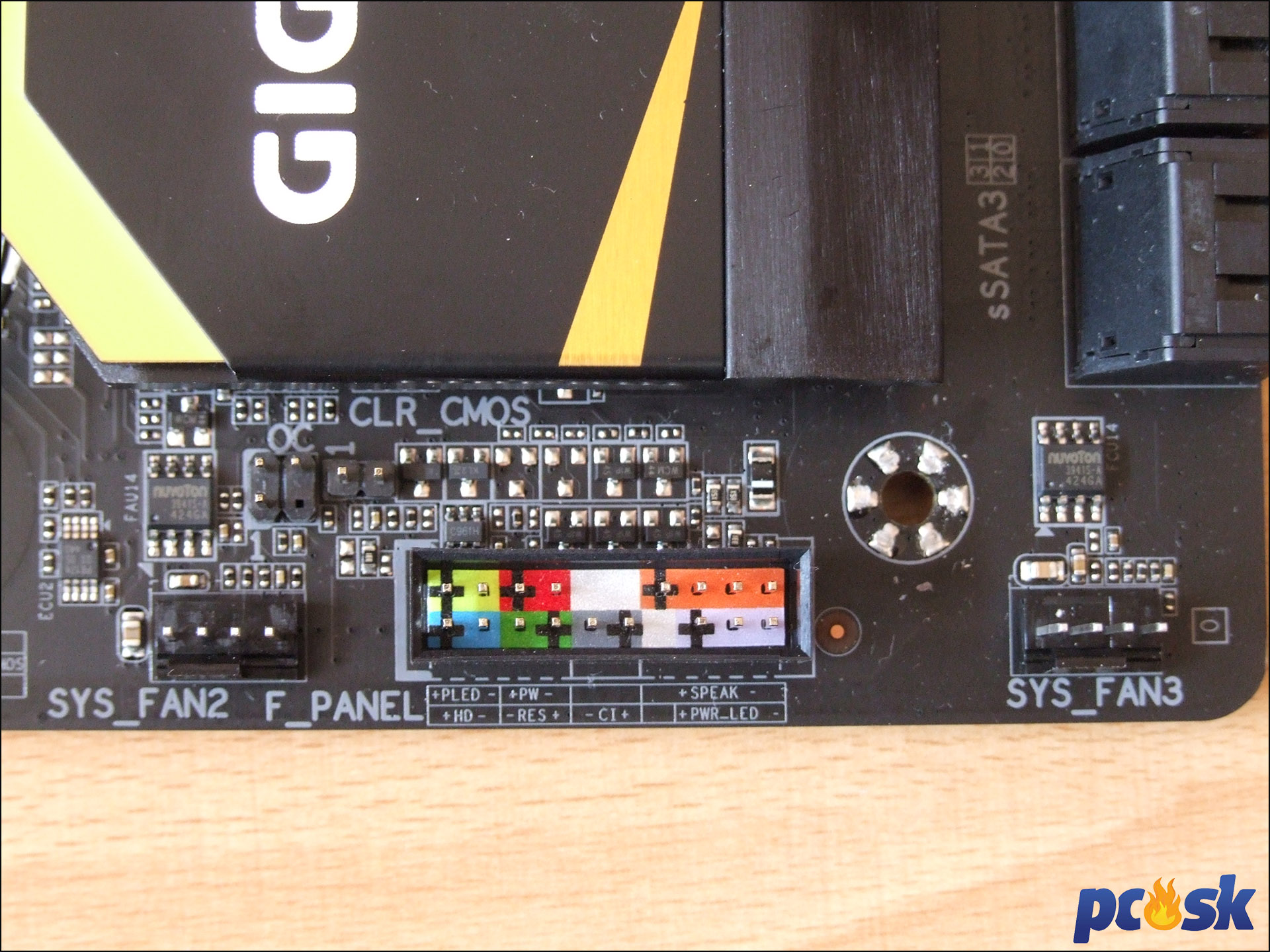

Pod pasívom nad PCH sú 2 konektory pre systémové ventilátory, konektory pre pripojenie dosky k skrini, OC konektor a 2-pinový konektor pre vymazanie CMOS.

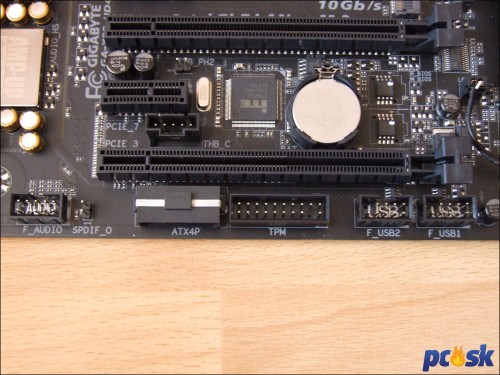

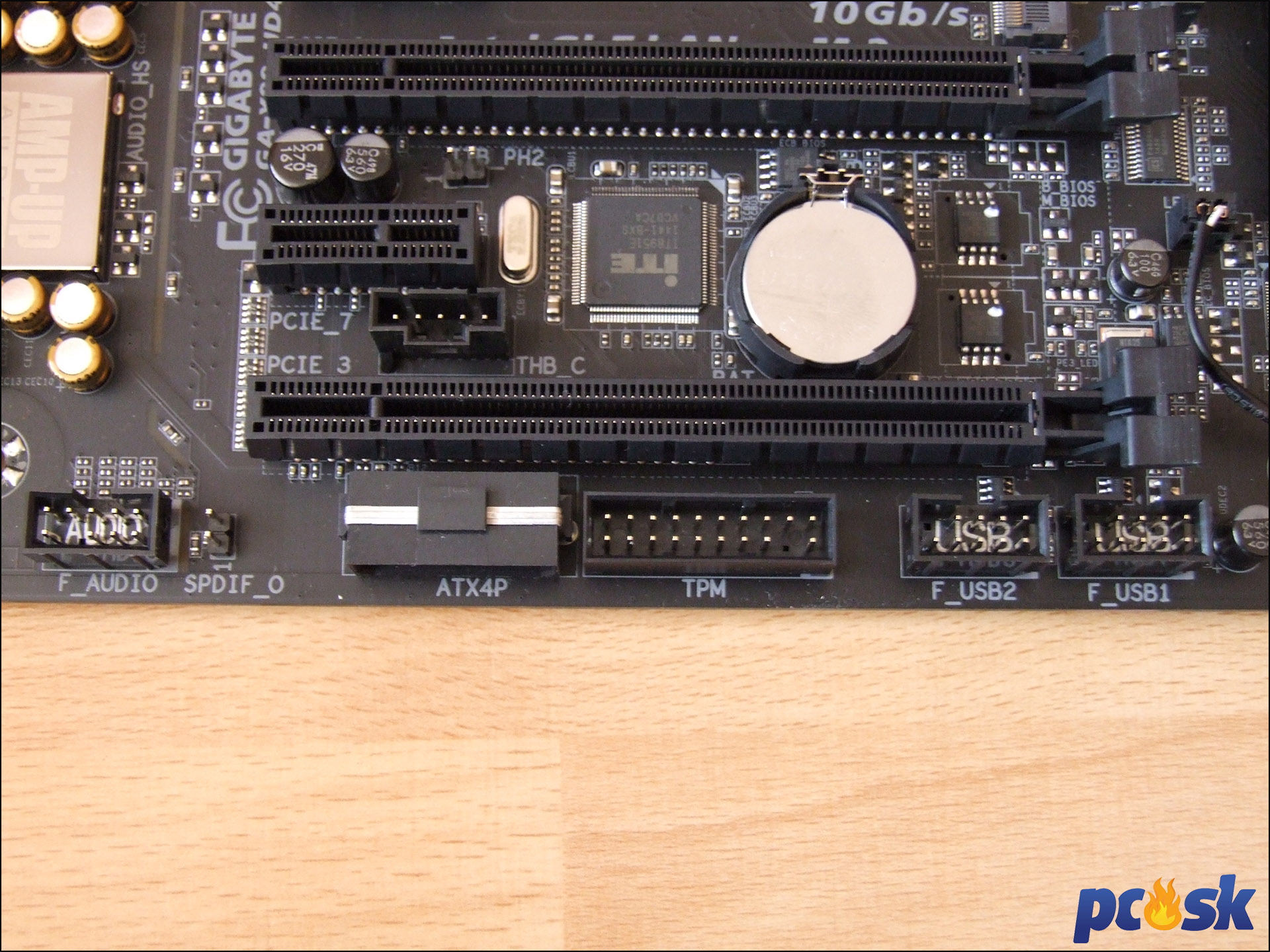

Spodný okraj dosky ešte ponúkne dvojicu interných USB 2.0 konektorov, TPM konektor, ATX konektor pre prídavné napájanie PCIe slotov, SPDIF výstup a AAFP konektor pre vyvedenie zvuku na predný panel.

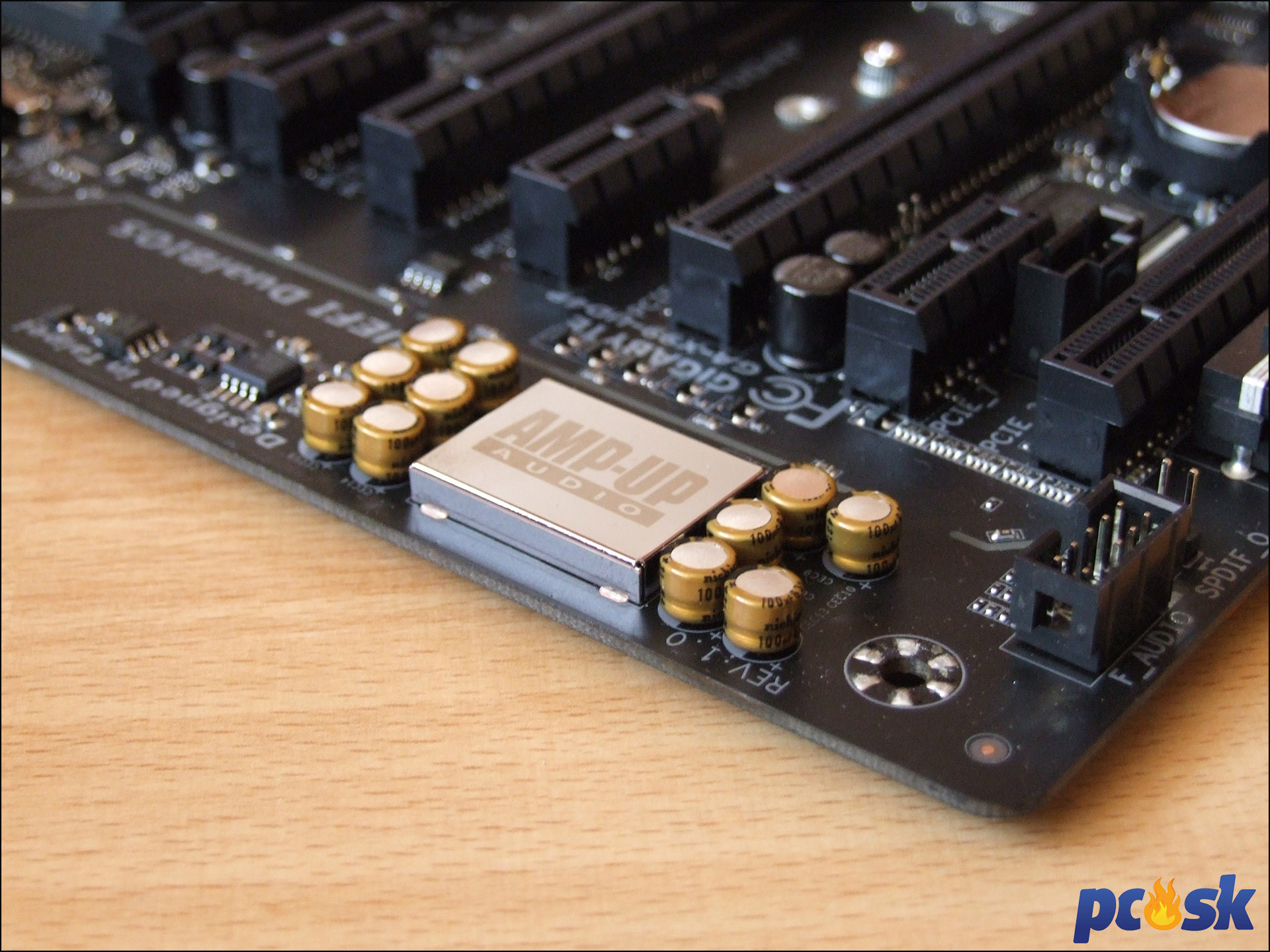

Zvuková časť AMP-UP je fyzicky oddelená od zvyšku dosky a kodek Realtek ALC1150 kryje EMI štít. Prítomný je aj vstavaný zosilňovač a audio kondenzátory.

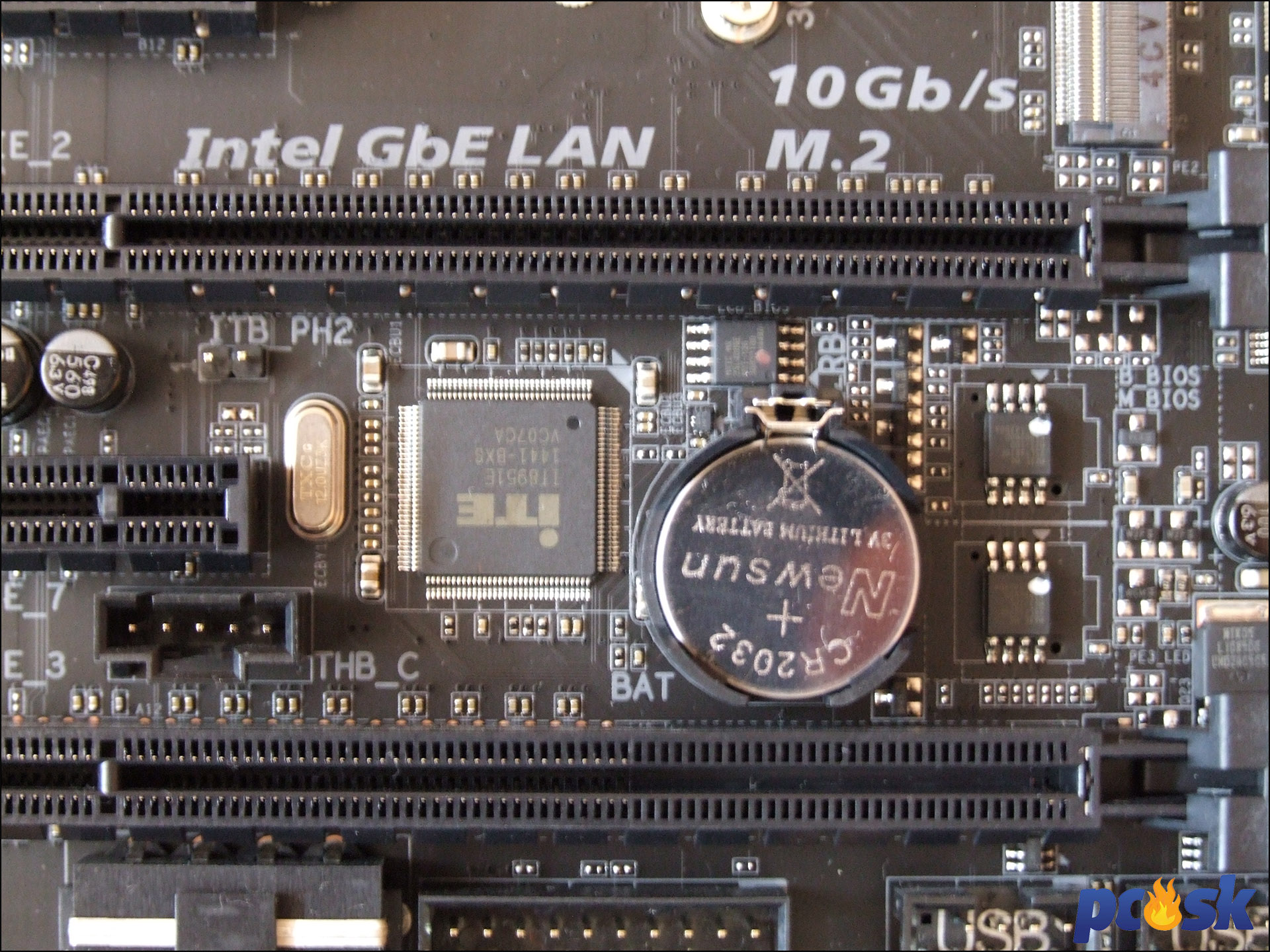

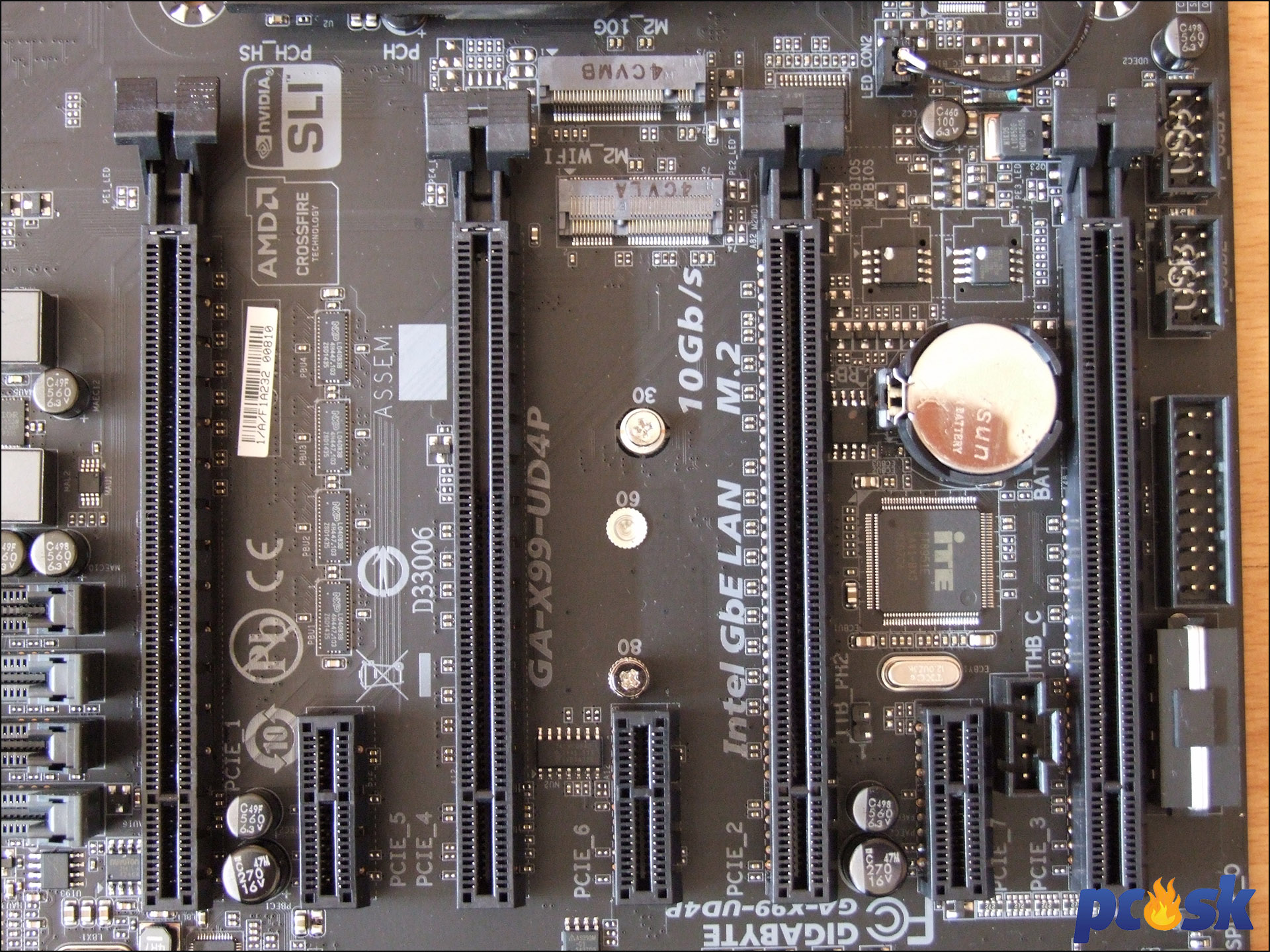

Priestor rozširujúcich slotov je veľmi hustý. V prvom rade je medzi slotmi batéria, dvojica BIOSov a Thunderbolt konektor, s pomocou ktorého môžete zapojiť Thunderbolt kartu (nie je súčasťou balenia) a využívať prenosy rýchlosťou 20Gb/s. Veľkým iTE čipom nie je I/O čip, ale vstavaný radič IT8951E pre Q-Flas Plus technológiu, s ktorou je možné aktualizovať BIOS bez CPU či RAM.

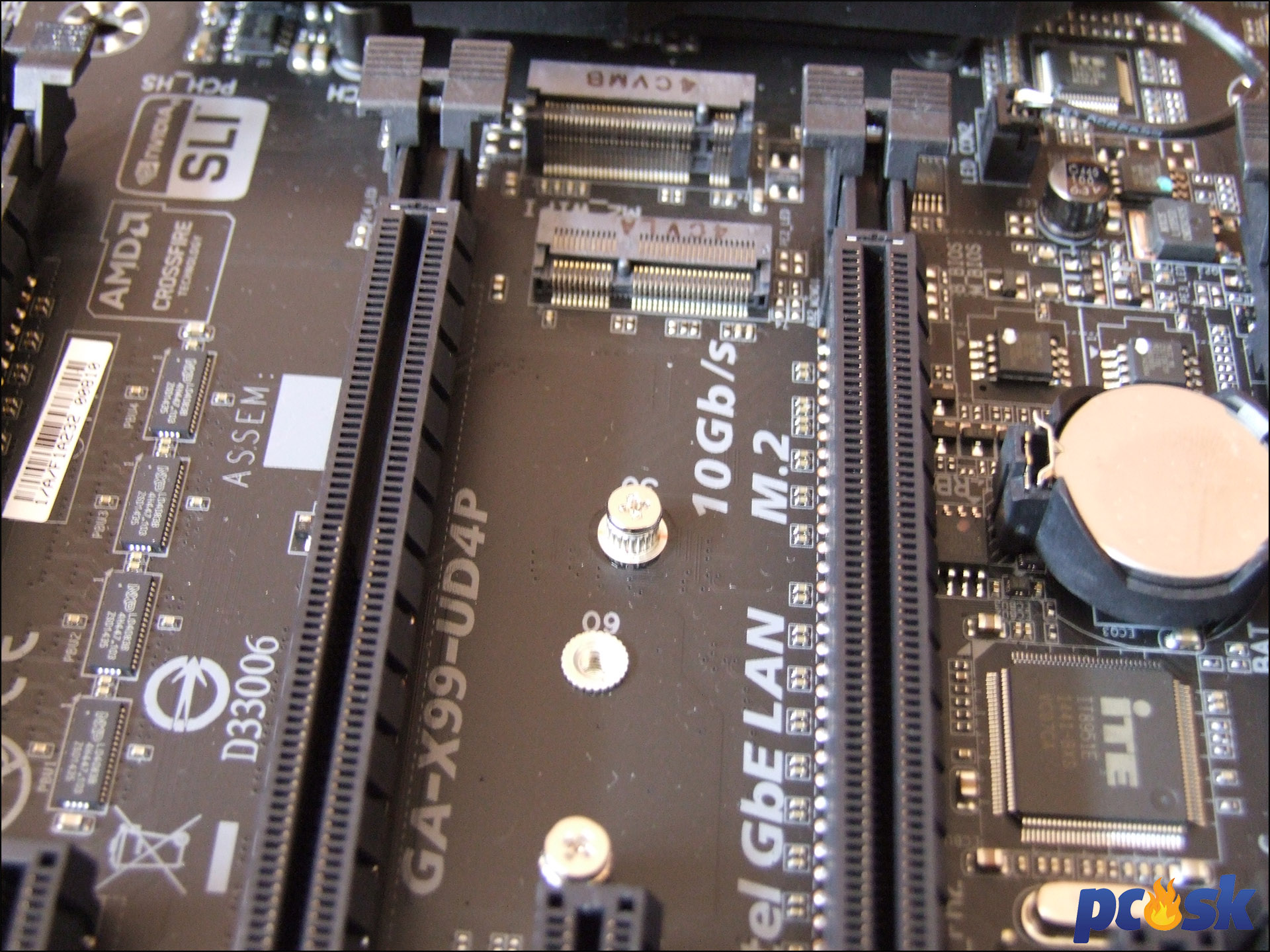

V strede medzi PCIe slotmi si našli miesto dva M.2 sloty. Ten bližšie k pasívu nad PCH je určený pre SSD disky. Ide o M.2 Socket 3 konektor s rýchlosťou 10Gb/s, ktorý podporuje ako PCIe tak aj SATA režim (využíva 2 PCIe linky). Zapojíte do neho disky s maximálnou dĺžkou 8cm. Druhý M.2 slot je konkrétne M.2 Socket 1 slot pre Wi-Fi či Bluetooth modul (nie je súčasťou balenia).

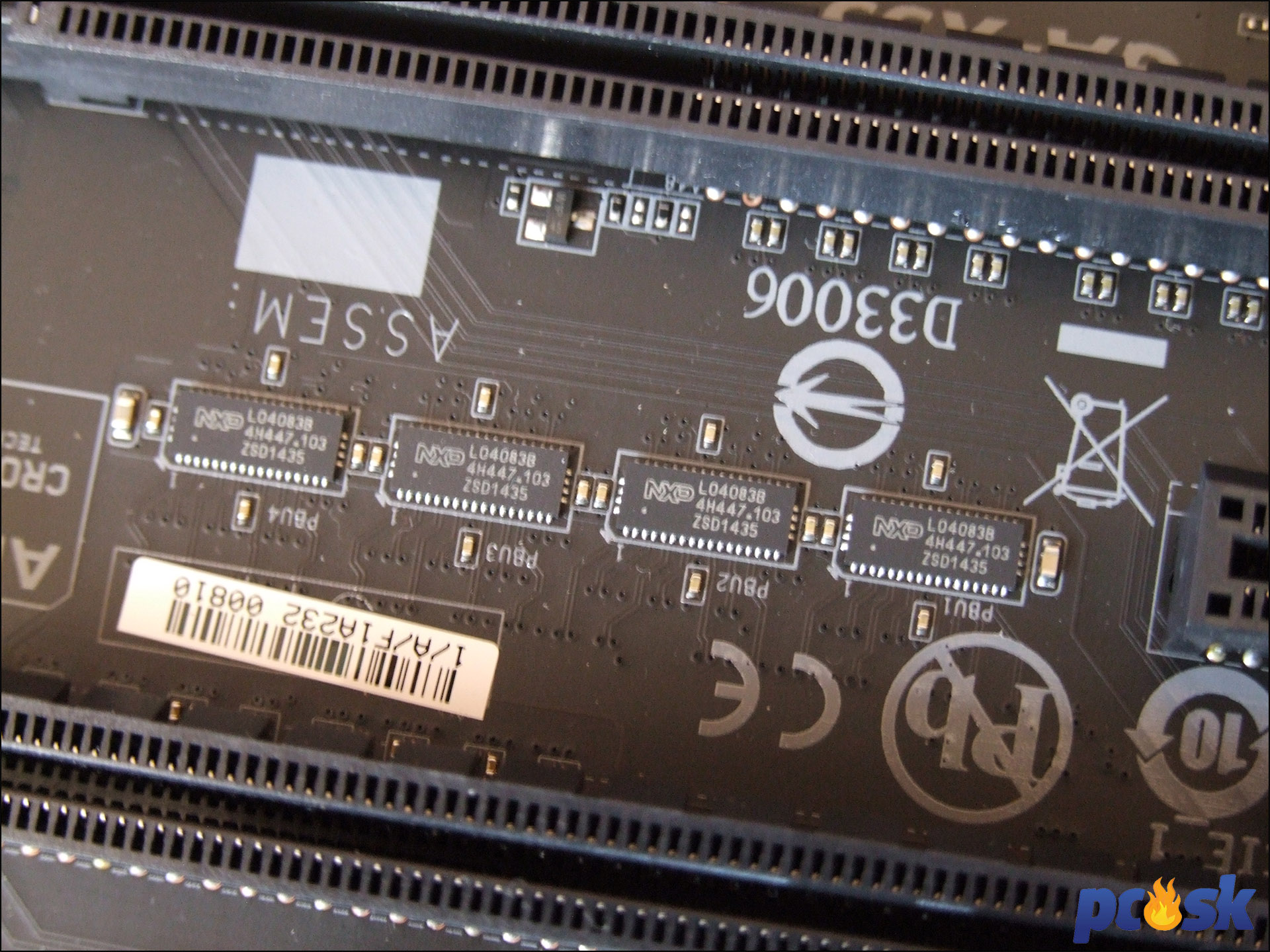

Teraz však už ku grafickým kartám. Pre tie je pripravená štvorica PCIe 3.0 slotov. V režime x16 pracuje prvý a tretí PCIe slot na obrázku zľava (PCIE_1 a PCIE_2). Zvyšné dva sú elektricky zapojené ako x8. Ak zapojíte iba jednu kartu, využite prvý PCIe slot. V prípade dvoch kariet využite prvý a tretí slot. Doska podporuje až 4-Way SLI a CrossFireX zapojenia a využiť tak môžete všetky sloty. Druhý PCIe slot (PCIE_4) však zdieľa linky s prvým PCIe slotom a pri jeho osadení tak bude mať prvý slot k dispozícii 8 liniek. Ak využijete procesor s 28 PCIe linkami (Intel Core i7-5820K) tak PCIE_2 slot bude pracovať v režime x8 a PCIE_3 slot v režime x4 a nebude dostupné 4-Way SLI.
Pre iné karty môžete využiť 3 krátke PCIe 2.0 x1 sloty. Majitelia kvalitných zvukových kariet do PCI majú smolu. O rozdelenie PCIe liniek sa postarajú deličky NXP LO4083B.

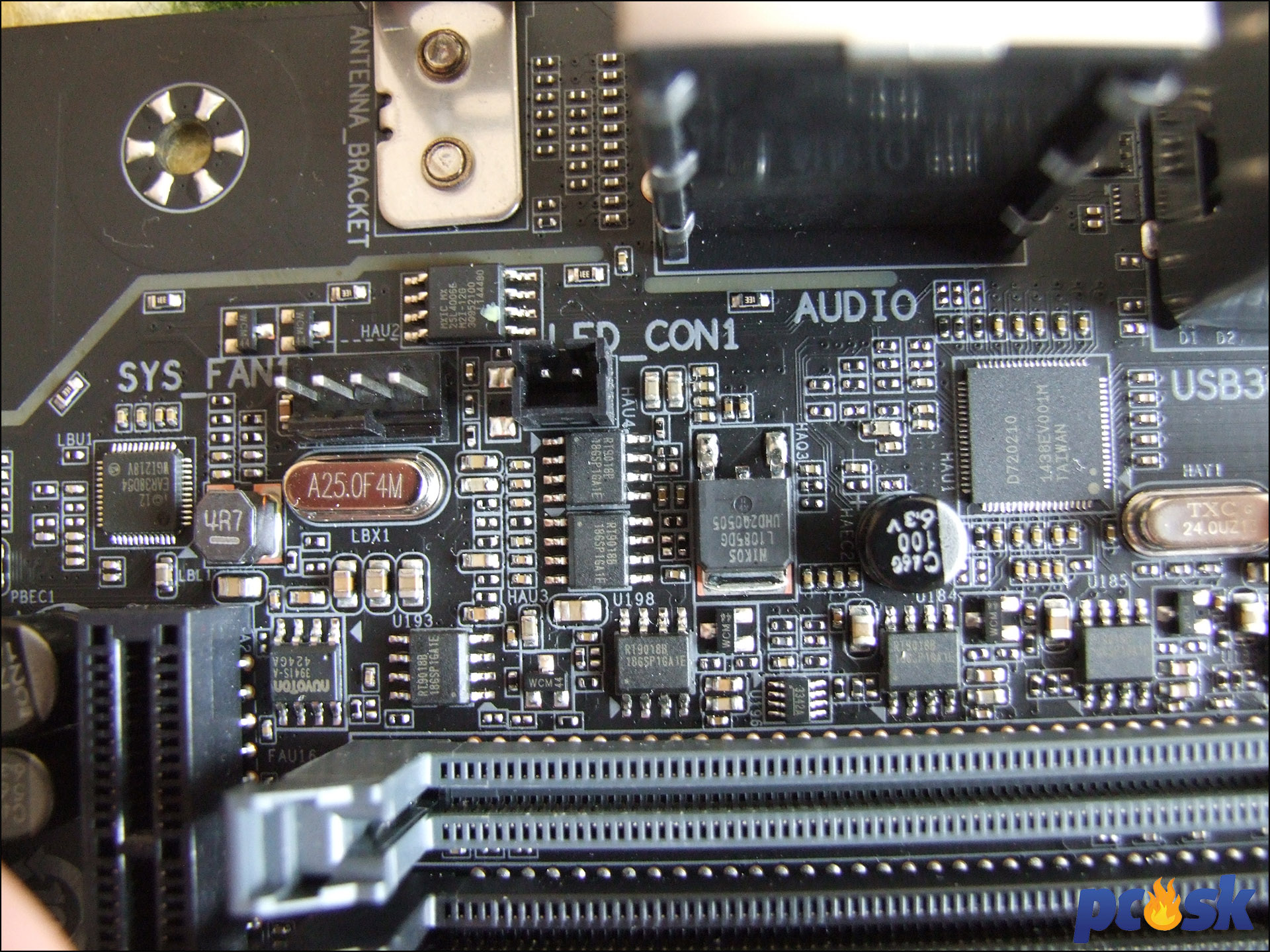

Za zadným panelom sa nachádza napríklad jeden z konektorov pre systémový ventilátor, konektor pre pripojenie zadného panelu pre podsvietenie a vpravo je USB 3.0 hub Renesas D720210. Vľavo pri PCIe slote je sieťový radič Intel I-218V.

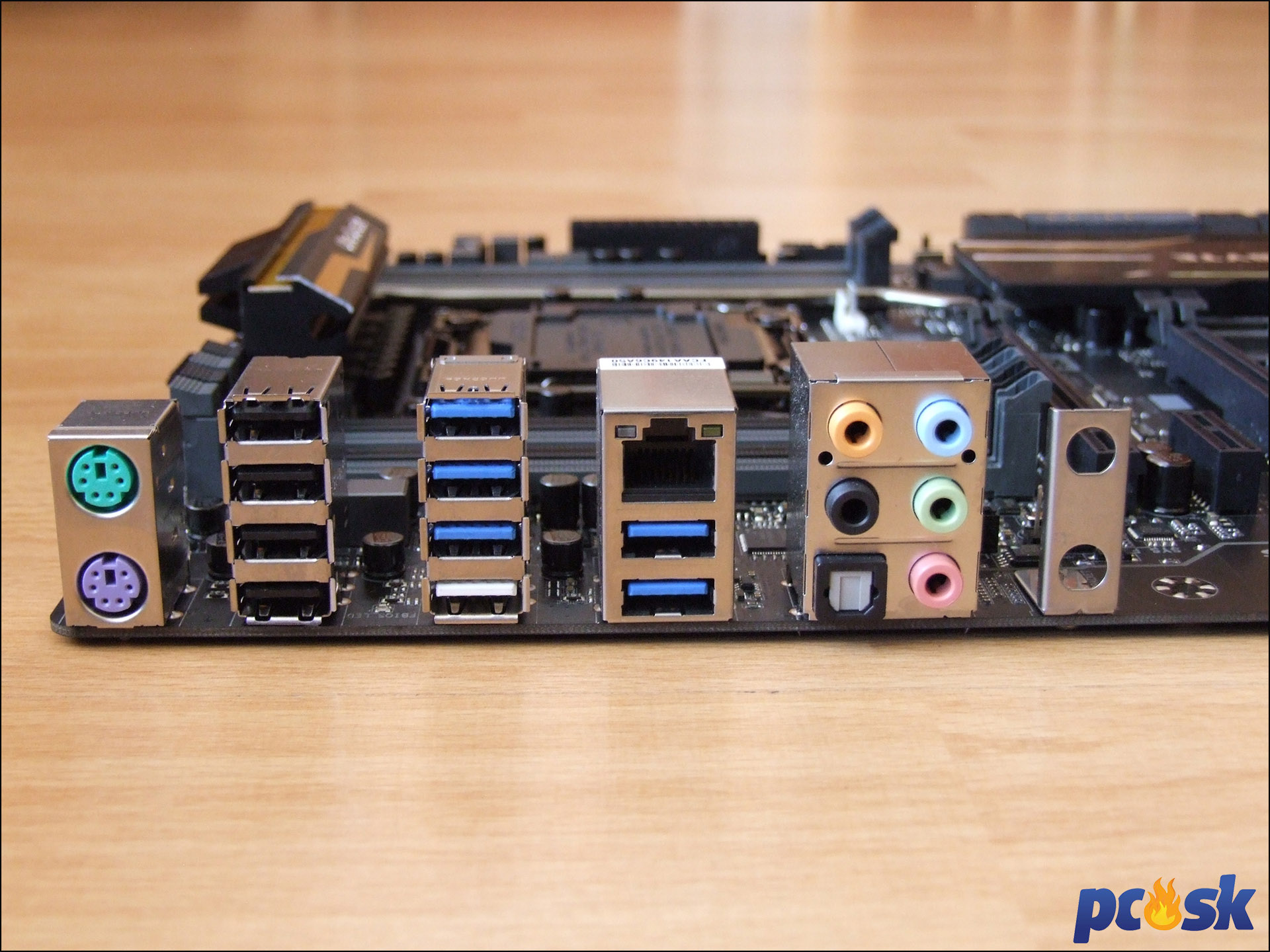

Zadný panel pôsobí kvôli absencii video výstupov možno trochu chudobne, no je na ňom všetko potrebné. Dostatok priestoru výrobca využil aj na osadenie oddelených archaických PS/2 portov pre myš a klávesnicu. Ďalej sa tu nachádza štvorica USB 2.0 portov, trojica USB 3.0 portov vyvedených z čipsetu a USB rozbočovača Renesas uPD720210. Biely port je určený pre Q-Flash Plus. S touto funkciou je možné jednoducho z USB kľúča nahrať BIOS a to aj dokonca bez osadených operačných pamätí či procesora. Pod RJ-45 konektorom je dvojica USB 3.0 portov z čipsetu a zostavu uzatvára panel s audio konektormi spoločne so S/PDIF výstupom. Panel má pripravené otvory pre vyvedenie antén. Aj zadný panel je možné pripojiť káblikom k dvojpinovému konektoru na doske, ktorý bude dodávať energiu pre podsvietenie panela.
Gigabyte X99-UD4P - BIOS
Verzia BIOSu v našom teste bola F2a. Tento BIOS zatiaľ na oficiálnych stránkach dosky nenájdete, je tam prvá verzia F1. Počas testovania som nezaznamenal žiadnu nekompatibilitu s našimi komponentmi, niektoré položky v Smart HD režime BIOSu sa však občas zvláštne vykreslovali, respektíve nevykreslovali. Ťažko povedať, či za tuto anomáliu môže samotný BIOS alebo nejaký problém s grafickou kartou, nakoľko nekorektné zobrazovanie položiek sa objavovalo aj pri verzii F1.
Úvodná obrazovka BIOSu vám toho príliš veľa nedovolí, môžete však vybrať, ktorý režim sa má zapnúť ako prvý nabudúce a vykonávať jednoduché nastavenia.
Classic Mode je už plnohodnotným BIOSom, ktorý umožňuje meniť všetko dostupné a napríklad taktovať procesor. Škoda však, že v tomto režime nefungovalo rolovanie točením kolieska na myši.
Meniť frekvenciu či časovanie pamätí taktiež nie je problém. Aj tu je možné meniť režim blikania LED na doske.
Najčastejšie používaným však zrejme bude Smart HD režim. Ten v jednotlivých kartách ponúka systematicky zoskupené položky. V časti Frequency je možné jednoducho pretaktovať procesor podľa predvolených nastavení alebo ručne zmenou násobiča a BCLK.
Pamätiam je možné nahrať XMP profil alebo sa pustiť do manualného ladenia frekvencie a časovania.
Časť Voltage je venovaná zmenám napätia. Všimnite si, že na prvom obrázku chýba položka Home.
Miscellanous patrí regulácii ventilátorov, Home základným nastaveniam a nahravaniu uložených profilov.
Poslednou ponukou je Save and Exit, v ktorej je možné uložiť vykonané zmeny. Taktiež sa tu nachádza nástroj Q-Flash, s ktorým je možné nahrať nový BIOS z USB kľúča alebo ho uložiť na USB kľúč.
Testovacia zostava, metodika, výsledky
Testovacia zostava
|
procesor
|
Intel Core i7-5930K@3,5GHz |
|
RAM
|
4 x 4GB DDR4 Corsair Vengeance LPX |
|
SSD
|
ADATA Premier SP910 256GB |
|
grafiká karta
|
Gainward GeForce 8600GT |
| zdroj | Antec VP550F |
|
chladič CPU
|
Alpenföhn Brocken ECO |
|
skrinka
|
Antec Three Hundred Two
|
|
operačný systém
|
64-bitový Microsoft Windows 8.1 Pro
|
Ako som na začiatku spomínal, oproti ostatným testom X99 dosiek je testovacia zostava mierne pozmenená. Procesorom je tentokrát stredne výkonný model Haswell-E série, konkrétne Intel Core i7-5930K. Tento procesor má 6 fyzických jadier, no s podporou funkcie HyperThreading spracuje až 12 vlákien naraz, pričom každé jadro kmitá v základe na frekvencii 3,5GHz. S Turbo Boost 2.0 však poskočí až na 3,7GHz. K dispozícii je veľká, 15MB L3 cache pamäť a TDP je 140W. Procesor má odomknutý násobič a tak je jeho ďalšie taktovanie jednoduchšie.

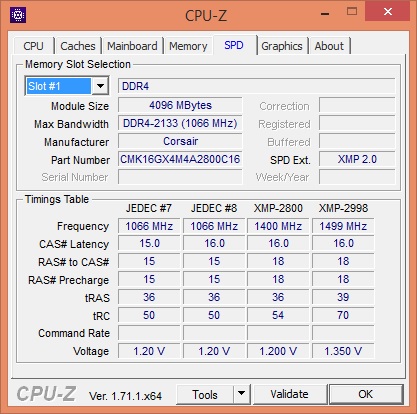

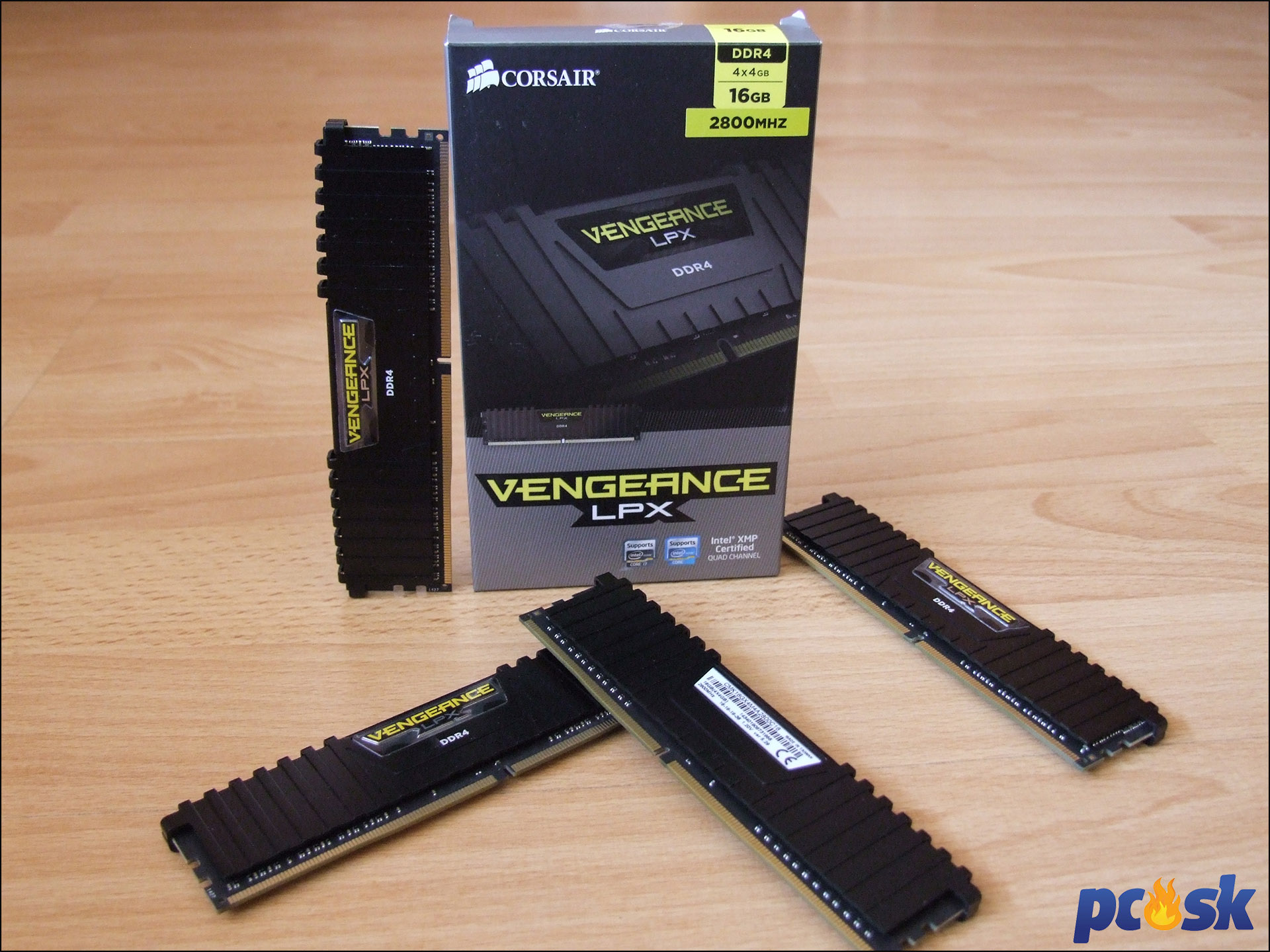

Procesor dopĺňa 4x4GB DDR4 pamätí Corsair Vengeance LPX s taktom až 2800MHz pri časovaní 16-18-18-36 s dobou obnovenia 2T a napätím 1,2V. Tieto hodnoty sú nahraté v XMP profile pričom pamäte majú aj druhý XMP profil s ešte vyššou frekvenciou 3000MHz a časovaním 16-18-18-39 2T a napätím 1,35V. Grafickou kartou je starší model ASUS 7300GT. Rýchlym úložiskom je SSD ADATA Premier SP610 s kapacitou 256GB. Chladenie procesora zabezpečuje Brocken ECO od Alpenföhn. Celú zostavu poháňa zdroj Antec VP550F s účinnosťou 80 Gold.
Metodika testovania

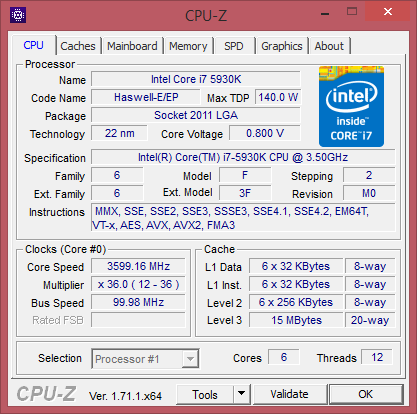

Základné dosky testujeme so spomínaným 6-jadrovým procesorom Intel Core i7-5930K (Haswell-E).

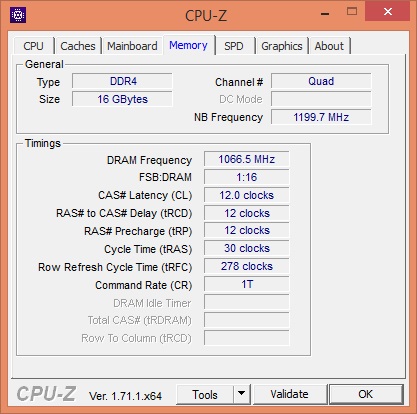

16GB (4x4GB) DDR4 pamäti zapojených v quad-channel beží na takte 2133MHz tak ako tomu bolo aj u iných X99 recenzií. Týmto pamätiam som upravil časovanie na 12-12-12-30 a dobu obnovenia na 1T čo sú taktiež hodnoty, ktoré mali iné DDR4 v teste.
Každú základnú dosku postupne podrobíme testom v niekoľkých benchmarkoch. Pamäťovú priepustnosť testujeme v programe AIDA64 vo verzii 4.60.3100. Postupne v tomto programe preveríme čítanie, zápis, kopírovanie a čakaciu dobu pamäte. Procesor otestujeme pomocou benchmarku Cinebench R15 a prevodu videa v x.264 FHD Benchmark vo verzii 1.0.1. Ďalším testom je kompresia v zabudovanom benchmarku v programe WinRAR 5.10. Rýchlosť SATA a USB rozhraní testujeme pomocou programov CrystalDiskMark 3.0.3b (sekvenčná rýchlosť) a HD Tune vo verzii 2.55 kde nás zaujíma priemerná rýchlosť. Pri testoch USB rozhraní používame rýchly USB 3.0 kľúč SanDisk Cruzer Extreme 16GB. Všetky testy prebiehajú na danej testovanej doske s najaktuálnejším BIOSom, ktorý v danej chvíli bol k dispozícii.
Teploty VRM obvodov a PCH meriame digitálnym laserovým teplomerom Voltcraft IR-280. Merania sú vždy 2 ako pre PCH tak aj pre VRM - teplota v pokoji (idle) je odčítaná po 10 minútach po zapnutí zostavy, teplotu v záťaží (load) získame po 10-minútovej prevádzke testu Prime95 64-bit (nastavenie Small FFT). Zaznamenáva sa vždy najvyššia teplota nemeraná na danom segmente. Prievan v skrini robí dvojica systémových ventilátorov (1 x 140mm + 1 x 120mm).
Výsledky

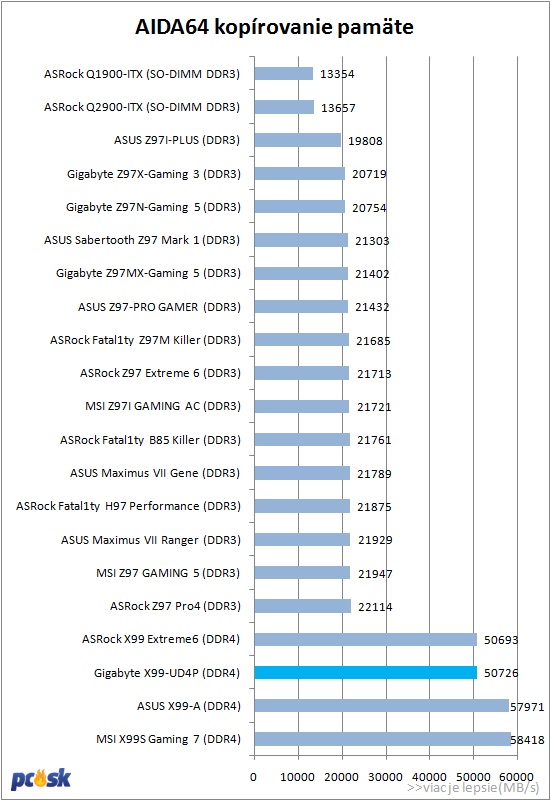

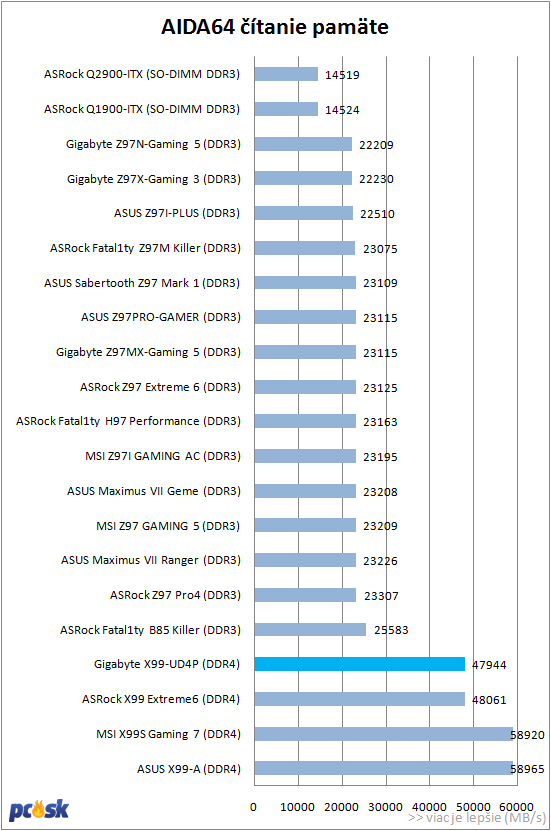

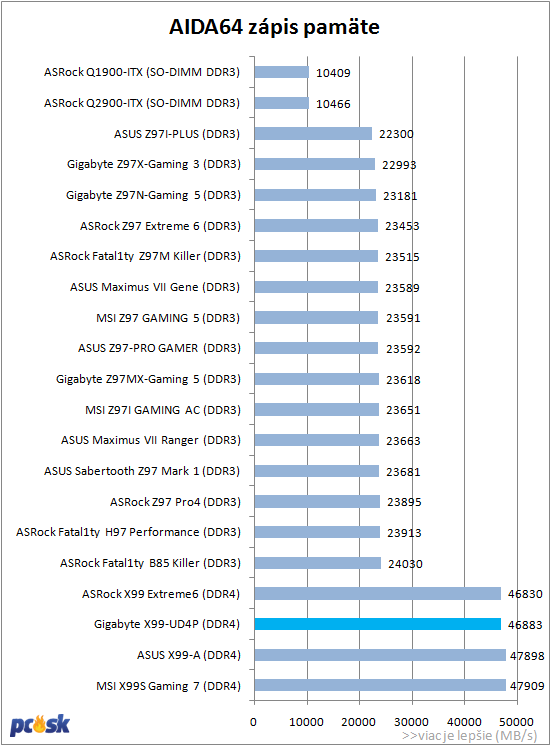

Testy pamätí

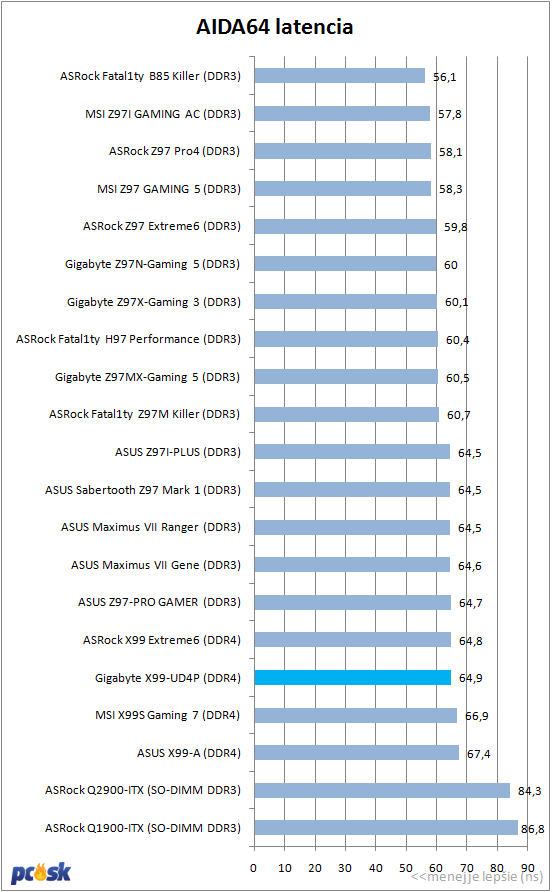

Výsledky pamäťového subsystému zaostávajú za testami s procesorom i7-5960X, inak sú však v norme. Pripomínam, že zakaždým boli použité iné DDR4 pamäte a procesor.

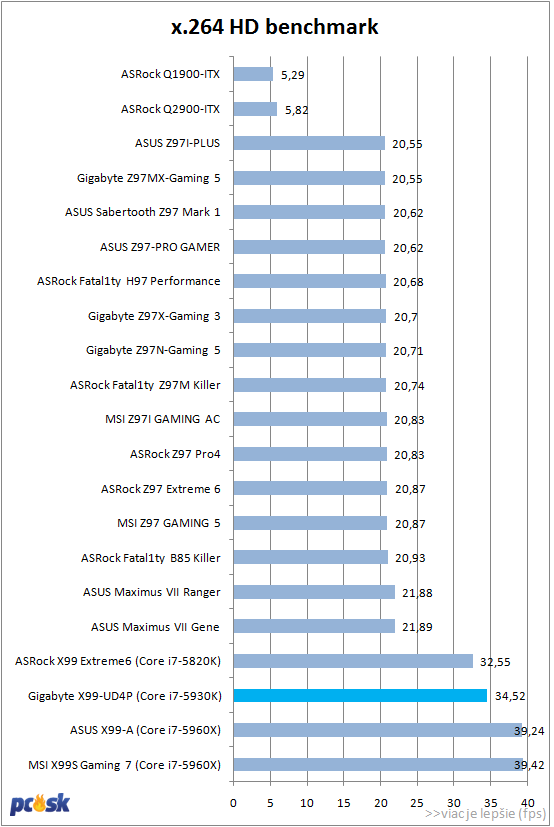

Testy procesora

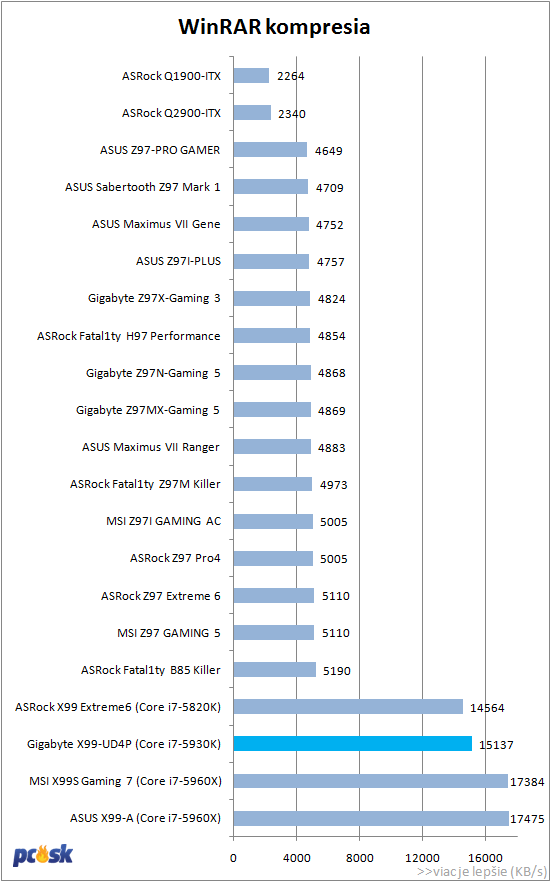

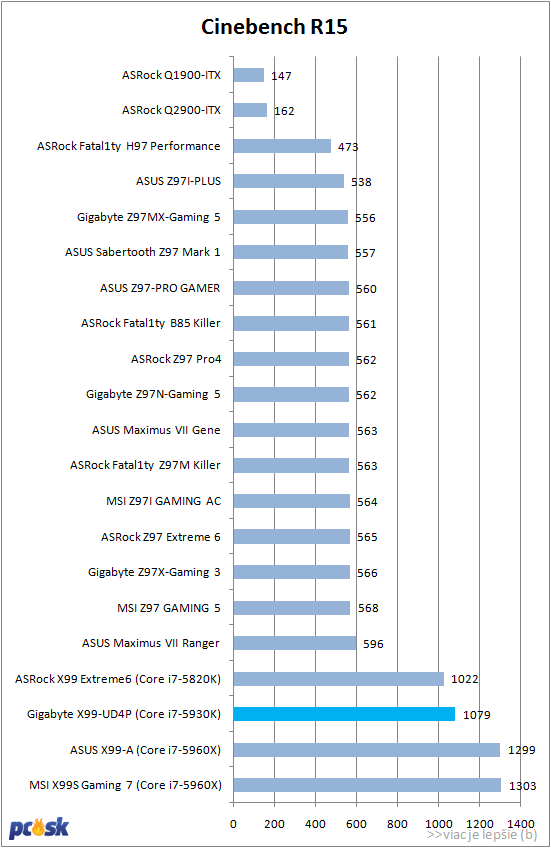

Na výsledkoch procesora môžeme vidieť, že i7-5930K skutočne zapadá medzi dvojicu zvyšných procesorov. Výkonom má však bližšie k i7-5820K.

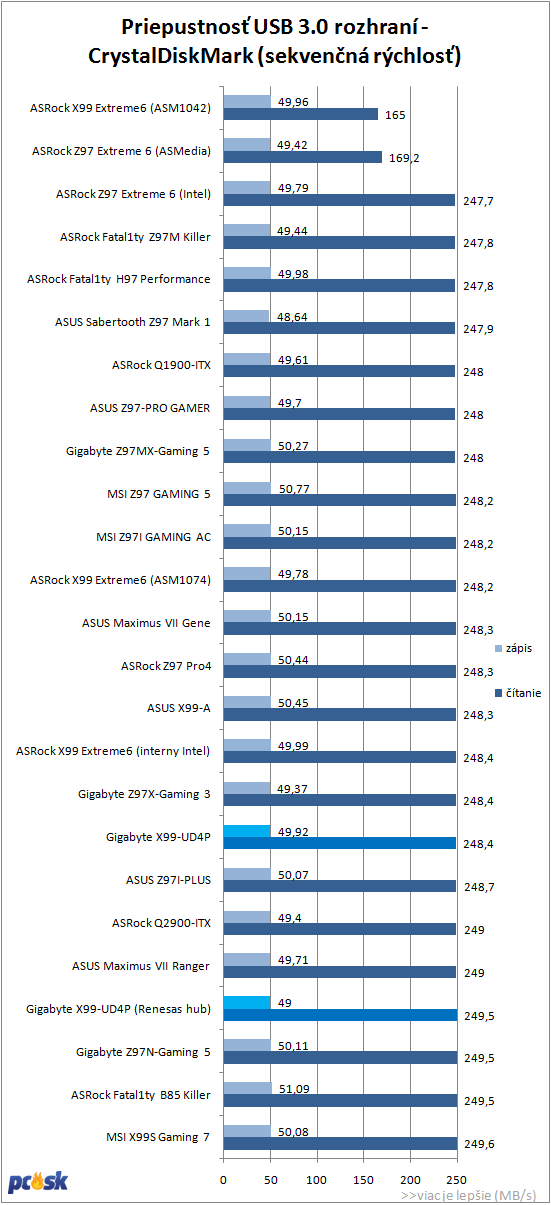

Testy rozhraní

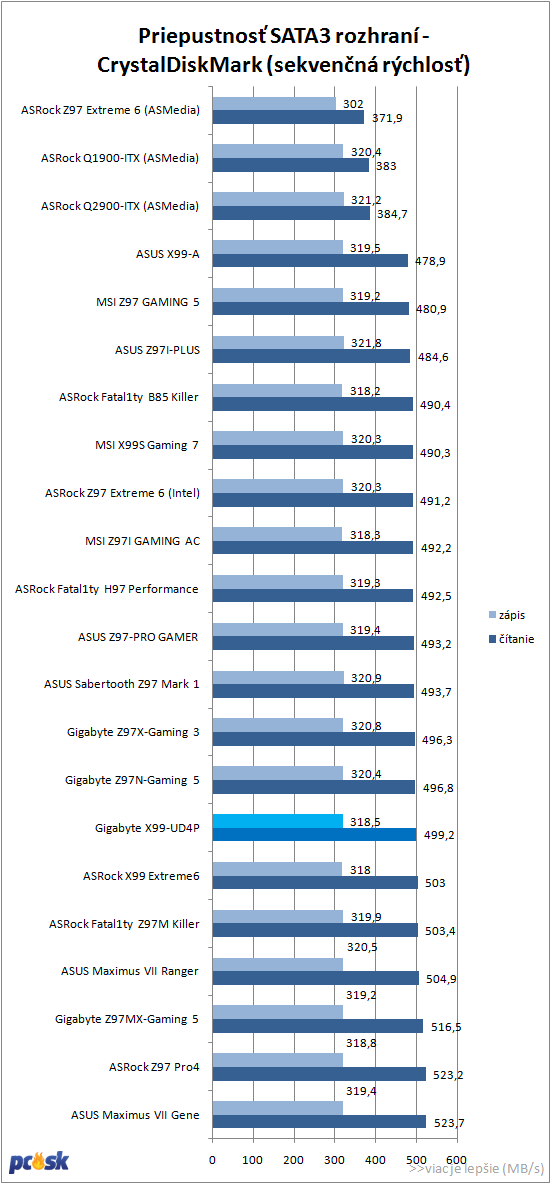

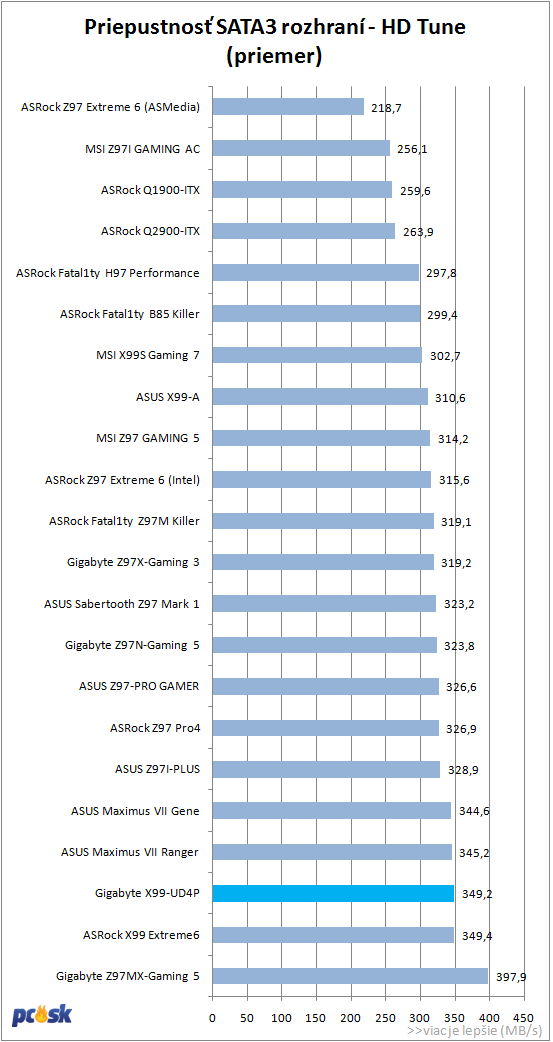

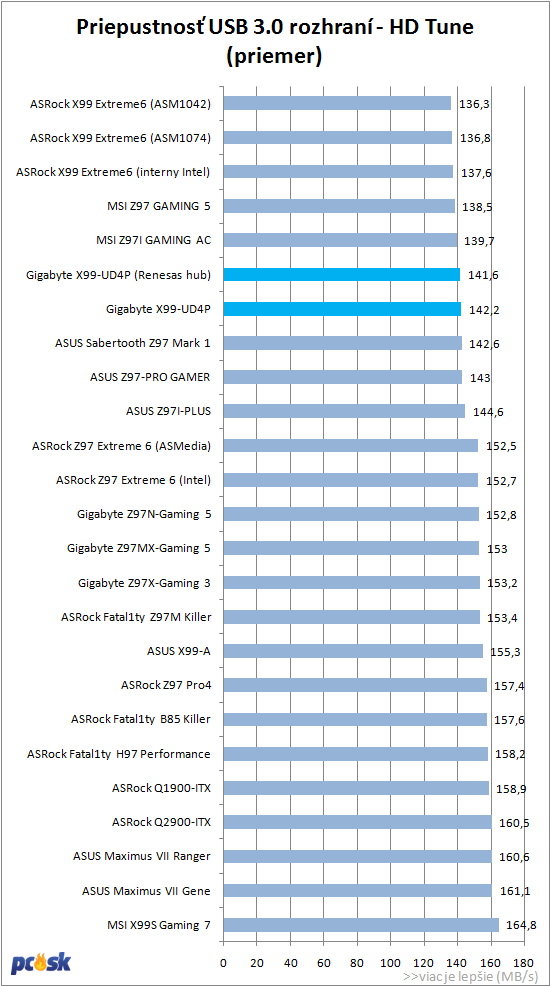

K výsledkom SATA3 a USB 3.0 rozhraní niet moc čo dodať. Výchylky rýchlosti neboli zaznamenané ani na USB portoch vyvedených cez Renesas rozbočovač.
Pretaktovanie, teploty
Výkonné procesory Haswell-E série je vďaka odomknutým násobičom možné jednoducho pretaktovať, čím sa ešte viac zvýši ich výkon. V tomto smere sa doska a procesor ukázali v dobrom svetle. Zo základného taktu 3500MHz som sa vďaka násobiču 45x dostal až na 4500MHz pričom Windows nabehol bez problémov a zostava prešla testom Cinebench, v ktorom procesor dosiahol skóre 1298b. To je oproti základu nárast výkonu o slušných 20%! Išlo tak jednoznačne najlepšie pretaktovanie aké som na X99 platforme dosiahol a procesor sa výkonom dotiahol na najvýkonnejší i7-5960X. Avšak kvôli tomu, že tentokrát bol zas použitý iný procesor neviem výsledok porovnať a nedá sa tak jednoznačne povedať, že zásluhu na tomto dobrom výsledku nesie iba doska alebo iba procesor. Mohli sme mať šťastie aj na podarenejší kúsok procesora. Vyššie sa mi už cez násobič ísť nepodarilo a pri takte 4,6GHz už nebol stabilný ani Windows a padal do BSOD.
Pre jednoduchšie taktovanie ponúka BIOS prednastavené profily, ktoré pretaktujú zostavu. Taktovať je však možné aj priamo z prostredia operačného systému a to vďaka nástroju EasyTune, v ktorom sú taktiež dostupné profily, ktoré jedným kliknutím pretaktujú systém.
Radosť z taktovania procesora nepokazili ani DDR4 pamäte. Doska nemala problém ani s vyššími frekvenciami a bez problémov sa mi podarilo nahrať oba XMP profily. Dosiahol som tak aj okrúhle 3GHz pre pamäte.
Rozsahy napätí a ich kroky
BCLK: 80MHz - 266,66MHz (0,01Hz)
deličky pre RAM: 8x - 40x
CPU VRIN External Override: 1V - 2,7V (0,01V)
CPU Vcore: 0,5V - 1,7V (0,001V)
CPU Ring Voltage: 0,8V - 1,6V (0,001V)
CPU System Agent Voltage: -0,3V - 0,4V (0,001V)
CPU VCCIO: 0,8V - 1,3V (0,01V)
PCH Core: 0,0650V - 1,3V (0,05V)
PCH IO: 1,05V - 1,9V (0,05V)
DRAM Voltage: 1V - 2V (0,02V)
DDRVPP Voltage: 2V - 3V (0,0125V)
DRAM Termination: 0,750V - 1,666V (0,008V)
Teploty VRM aj PCH sú v poriadku.
Zhodnotenie a záver
X99-UD4P je atraktívna doska s množstvom funkcií. Nie je vyložene zameraná na extrémne pretaktovanie, no potenciál určite má a pri mojom pretaktovaní som zdvihol frekvenciu procesora o celý 1 GHz. Doska nebude limitovať ani DDR4 pamäte a tie môžu prekonať frekvenciu 3GHz. Doska nie je určená ani hre hráčov, no 4 PCIe sloty privítajú aj 4 grafické karty s otvorenou náručou. K stabilite prispeje kvalitné digitálne napájanie a určitú poistku predstavuje aj dvojica BIOSov. Ladičom systému príde vhod aj Q-Flash Plus funkcia. Bežných užívateľov zas poteší rýchly M.2 slot, kvalitnejšie audio či EasyTune, s ktorým je ladenie naozaj jednoduché.
Menej potešujúca je však už cena. Ta sa spomedzi nami testovaných X99 dosiek pohybuje najvyššie až na hranici 273€. Cenový rozdiel oproti X99-UD4 je veľký a medzi doskami mnoho výrazných rozdielov nie je. Cenová situácia sa však zrejme zlepší nakoľko momentálne má v dosku v ponuke iba jeden e-shop. Ak však chcete kvalitnú dosku, pri ktorej nebudete mať dojem, že držíte v ruke papier, je vhodnou voľbou práve X99-UD4P.
|
Gigabyte X99-UD4P
|
|
|
Plusy
|
Mínusy
|
|
- efektné svietiace prvky s možnosťou riadenia a vypnutia
- dvojica BIOSov
- softvérový balík EasyTune
- kvalitná audio časť
- dvojica M.2 slotov
- Thunderbolt konektor
- vhodná aj pre zapojenie 4 grafických kariet
- Q-Flash Plus
- skvelé pretaktovanie procesora
- pevné 8-vrstvové PCB s kvalitnými súčiastkami napájania
|
- vyššia cena
|
Za skvelý dizajn so svetelnými efektami, kvalitné súčiastky napájania s dlhou životnosťou, vysoký výkon, výborné pretaktovanie a množstvo funkcií udeľujem základnej doske Gigabyte X99-UD4P ocenenie "tip redakcie".
Testovaciu vzorku základnej dosky X99-UD4P, procesora i7-5930K a DDR4 pamätí Crosair Venegeance LPX zaslala spoločnosť Gigabyte.
