  2. Intel Core i7-6700K a i5-6600K Skylake proti Haswell i5-4690 – prišiel už čas na upgrade?

Intel Core i7-6700K a i5-6600K Skylake proti Haswell i5-4690 – prišiel už čas na upgrade?

  • 18.8.2015
  • prečítané 27949x

Kapitoly článku

Čo nové prináša čipset Intel Z170 a patica LGA 1151?

Čispet Intel Z170

S novými procesormi uviedol Intel aj nový čipset Z170, ktorý predstavuje nástupcu najvyššieho mainstream čipsetu Z97. Celkovo bude dostupných 6 čipsetov a to Z170, H170, H110, B150, Q150 a Q170. Intel zatiaľ oficiálne predstavil iba najvyšší Z170 čipset, ostatné prídu neskôr zrejme ešte v auguste.


Ako odrazový mostík pre popis nového Z170 čipsetu použijeme obrázok vyššie. Čipset oproti Z97 prináša niekoľko zaujímavých noviniek a možno len samotný čipset by stál za upgrade. Nový PCH (Platform Controller Hub) dostal výrazný upgrade v Flex I/O rozbočovači, alebo HSIO. Ten má až 26 portov oproti 18 u Z97, ktoré môžu byť ľubovoľne priradzované zariadeniam v rozličných kombináciách. PCH je s procesorom spojený 4 linkami nového rozhrania DMI 3.0, ktoré oproti DMI 2.0 u Z97 poskytuje priepustnosť 8GT/s miesto 5GT/s. Výrazne narástol počet PCIe liniek, ktoré sú najnovšieho štandardu 3.0 a je ich 20, oproti 8 PCIe 2.0 u Z97. Z toho tak môžu ťažiť viaceré zariadenia, najmä asi rýchle SSD do M.2 slotu.

VlastnosťZ97Z170
Podpora procesorovIntel Haswell/Broadwell (LGA 1150)Skylake (LGA 1151)
Rozdelenie PCIe liniek1x16, 2x8, 1x8 + 2x41x16, 2x8, 1x8 + 2x4
Podpora DRAMDDR3DDR3/DDR4
Pamät/DIMM slot na kanál2/22/2
Verzia DMI2.03.0
Intel Smart Response technológiaánoáno
SATA3 (6Gbps)66
USB 3.0610
USB 2.01414
Počet PCIe liniek čipsetu8x PCIe 2.020x PCIe 3.0
Pretaktovanie CPUánoáno
Intel RST pre PCIe úložiska (x4 M.2 alebo x2 SATA Express1x M.2 x2 PCIe 2.03x PCIe 3.0

Čipset podporuje aj viac USB 3.0 konektorov a to konkrétne 10. U Z97 to bolo 6. Starších USB 2.0 portov nakŕmi čipset 14. SATA3 portov zostalo 6, nový je však sieťový radič od Intelu I219-V, ktorý zrejme budú výrobcovia základných dosiek často využívať.

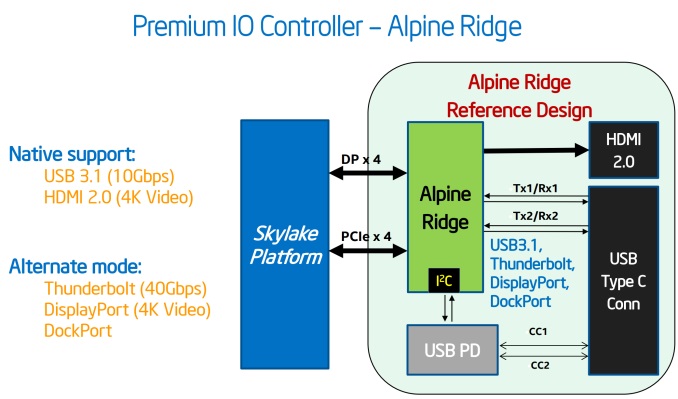

Stretávať sa budeme často aj s radičom ASM1142 od ASMedia, ktorý využije 2 PCIe linky z čipsetu aby priniesol 2 USB 3.1 Gen 2 aj typu C (10Gbps) porty. Druhou možnosťou je radič Alpine Ridge od Intel, ktorý využije 4 PCIe a 4 DisplayPort linky a dokáže zabezpečiť USB 3.1 Gen 2 vrátane symetrického typu C, Thunderbolt 3 či DisplayPort. Pridanie tohto čipu na dosku však výrobcu stojí asi $9, čo si samozrejme nechá zaplatiť zákazníkom.


Nový čipset prináša ešte jednu zmenu pod kapotou a tou je maximálna dĺžka PCIe liniek, ktorá bola znížená z 10“ na 9“ (22,86cm). Zmenou DMI rozhrania na verziu 3.0 nesmie byť čipset ďalej od procesora ako 7" (17,78cm). Zredukovaná by mala byť aj vzdialenosť M.2 slotov v PCIe 3.0 režime.

Spomínal som, že čipsetov bude celkom 6, pričom „business“ čipsety B150, Q150 a H110 budú predstavené neskôr tento rok. Bežní užívatelia však najviac budú siahať po doskách s čipsetom Z170 alebo H170.

VlastnosťZ170H170H110B150Q170Q150
Rozdelenie PCIe 3.0 liniek procesora1x16, 2x8, 1x8+2x41x161x 161x161x16, 2x8, 1x8+2x41x16
Pamäťový kanál/DIMM na kanál2/22/22/12/22/22/2
SATA3664666
USB (3.0 + 2.0)141410121414
PCIe linky PCH20166 (Gen 2.0)82010
SATA Express porty (x2)320131
Pretaktovanie CPUánonienienienienie


Patica LGA 1151

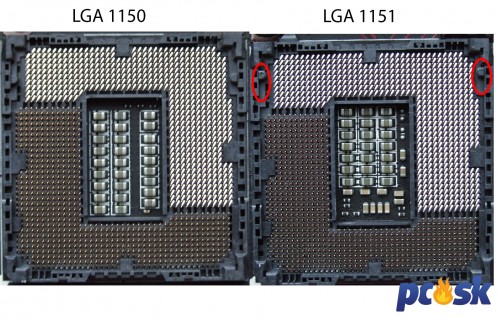

Máme nové procesory, nový čipset, novinkou sú aj DDR4 pamäte a nový je aj socket LGA 1151. Procesory Skylake sú nekompatibilné s inými ako novými LGA 1151 paticami, takže ich do súčasných Z97/H97 dosiek ani neskúšajte natlačiť. Zámka v paticiach je trochu posunutá a procesor do patice tak ani nezapadne, hoci má len o 1 pin navyše proti LGA 1150.


Rozdiel medzi Haswell a Skylake procesorom a jeho pinmi môžete vidieť na fotke. Nie som si istý, či malé, guľaté kontakty Intel počíta za piny (pravdepodobne nie), nakoľko tieto kontakty ani nie sú spojené s paticou a na ich mieste nie je v patici nič. Zrejme tak nie sú potrebné, ASUS ich však využíva vo svojej patici OC Socket, s ktorou sme sa mohli stretnúť už pri X99 doskách. Ich zapojenie by malo priniesť lepšie pretaktovanie a stabilitu. Žltým krúžkom som označil oný jeden pin navyše v porovnaní s Haswell procesorom.
