MSI Z97 GAMING 9 AC – Funkcie dosky, špecifikácie
Model GAMING 9 AC má mnohé funkcie rovnaké s predošlým GAMING 7. Nebudem ich preto rozoberať znovu, len ich vymenujem. Na tejto doske nájdeme konkrétne Audio Boost 2, USB Audio Power, Killer sieťovku, M.2 slot, súčiastky Military Class 4, Gaming Device porty, OC Essentials časti a OC Genie tlačidlo pre pretaktovanie. Doska má však niektoré zlepšováky najmä v oblasti zvuku a tak sa im pozrime bližšie na zúbok.

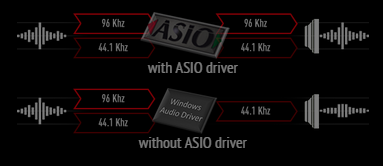

Základom zvukovej časti je spomínaná Audio Boost 2 technológia s kodekom Realtek ALC1150, japonskými Nichicon kondenzátormi a dvojicou zosilňovačov. Tým to však nekončí. MSI na túto dosku integrovalo podľa ich slov tu najlepšiu integrovanú zvukovú kartu prinášajúcu kvalitu zvuku na úrovni štúdiovej kvality. Technológia sa volá Xtreme Audio DAC a jej srdcom je C-Media CM6631A procesor. Ten prináša nielen high-definiton zvuk, ale aj nahrávanie v 192kHz/32bit pri 120dB SNR. Miesto ovládača vo Windows riadi tento procesor ASIO 2.2 ovládač, ktorý podporuje variabilnú bitovú hĺbku.
Procesoru CM6631A sekunduje Wolfson WM8741 DAC, ktorý taktiež prispeje k čistote zvuku.
Zosilňovače už spomínané boli, ide konkrétne o dedikovaný slúchadlový TPA6120A2 zosilňovač a dvojicu OPA1652 zosilňovačov od Texas Instruments. TPA6120A2 je navrhnutý pre profesionálne slúchadlá s impedanciou až 600ohm.
O čistý prenos hlasu počas hrania hier sa postará Cirrus Logic CS5346DAC. Vďaka nemu by vašim spoluhráčom nemalo ujsť ani jediné slovo, ktoré vyslovíte aj počas tých najtvrdších bojov.
Eliminovanie praskania pri zapínaní/vypínaní počítača či pri pripájaní/odpájaní audio periférií zabezpečí relé, ktoré taktiež nájdeme na zvukovej časti.
Krytie samotného kodeku je dnes už samozrejmosťou, MSI na tejto doske zakrylo však kompletne celú audio časť. Izolovanie od zvyšku PCB a krytie by malo ešte viac zvýšiť odolnosť voči elektromagnetickému rušeniu a zlepšiť tak čistotu zvuku.
Podobný štít je aj na zadnom paneli a tam má rovnakú úlohu – chrániť pred EMI.
Dosť bolo vyčerpávajúcich informácii o zvuku, pozrime sa ešte na jednu špecialitku dosky a tou je Wi-Fi/Bluetooth modul. S využitím najnovšieho štandardu 802.11ac môžete dosiahnuť rýchlosť až 867Mbps.
Špecifikácie
| MSI Z97 GAMING 9 AC | |
Formát | ATX (30,5x24,4cm) |
Socket | Intel LGA1150 |
Čipset | Intel Z97 Express |
Operačné pamäte | 4 DIMM sloty maximálne 32GB DDR3 v dvojkanálovom zapojení s frekvenciou 3300MHz (OC) podpora XMP podpora non-ECC pamätí |
Rozširujúce sloty | 3x PCIe 3.0 x16 (režimy x16, x8/x8, x8/x4/x4) 4x PCIe 2.0 x1 |
Úložisko | Intel Z97 čipset 6x SATA3 1x M.2 (10Gbps) ASMedia ASM1061 2x SATA3 |
USB | Intel Z97 čipset 4x USB 3.0 (4x cez interný konektor na doske) 6x USB 2.0 (2x na zadnom paneli, 4x cez interný konektor na doske) ASMedia ASM1042 radič 2x USB 3.0 na zadnom paneli ASMedia ASM1074 6x USB 3.0 na zadnom paneli |
LAN | 1x Qualcomm Atheros Killer E2205 Gigabit LAN |
Multi-GPU | nVidia 2-Way SLI a AMD 3-Way CrossFireX |
Audio | Audio Boost 2 7.1-kanálové HD audio kodek Realtek ALC1150 Xtreme Audio CMedia CM6631A procesor |
Zadný panel | 1x PS/2 pre klávesnicu či myš 2x USB 2.0 1x tlačidlo pre vymazanie CMOS 1x HDMI 8x USB 3.0 1x DisplayPort 1x RJ-45 6x audio jack 1x optický S/PDIF výstup |
Interné konektory | 1x 24pin ATX konektor napájania dosky 1x 8pin ATX 12V konektor napájania procesora 2x USB 3.0 konektor 2x USB 2.0 konektor 2x 4-pin konektor pre ventilátory nad CPU chladič 3x 4-pin konektor pre systémové ventilátory 1x TMP modul konektor 1x Serial Port konektor 1x AAFP 1x Direct Audio konektor 2x konektor pre pripojenie PC skrine 1x konektor pre vniknutie do PC skrine 1x jumper pre vymazanie CMOS 1x prepínač pre zdroj napájania audia 1x diagnostický displej 9x V-Check body pre meranie napätia 1x tlačidlo pre zapnutie dosky 1x tlačidlo pre reset dosky 1x OC Genie tlačidlo 1x Slow prepínač 1x prepínač medzi BIOSmi 1x Wi-Fi/BT modul |
Dodávaný softvér | ovládače Command Centre Live Update 6 Smart Utilities Super Charger Fast Boot ECO Center Gaming APP 7-ZIP Intel Extreme Tuning Utility Norton Internet Security Solution Sound Blaster Cinema 2 XSplit Gamecaster V2 Killer Network Manager |
