Metodika testovania a výsledky merania
Testovalo sa na tejto zostave:
základná doska: Gigabyte P55A-UD6(C)
procesor: Intel Core i7 860 default frekvencia a napätie
operačná pamäť: 2x2GB Kingston HyperX 1600CL8
grafická karta: Gainward GTX 480
pevný disk: Western Digital FALS 1TB
zdroj: Akasa PowerXtreme 1200W 80+
chladič procesora: pasív z Evercool transformer 4 + Coolink SWiF2-1201, resp. pasív z Arctic Freezer 13 + Coolink SWiF2-92P a Coolink SWiF2-80P
Metodika testovania:
Ako zdroj tepla sme použili highend quadcore procesor Intel Core i7 860 na defaul frekvencii a napätí. Teplo je odvádzané do pasívu chladiča procesora Evercool Transformer 4 resp. pasívu chladiča Arctic Freezer 13 pri testovaní 80mm a 92mm ventilátorov nakoľko by pri osadení na pasív Evercool Transformer 4 nebola väčšia časť ofukovaná ventilátorom. Recenzované ventilátory sme osadili na pasívy a otestovali na napätiach 12V, 11V, 10V, 9V, 8V, 7V, 6V a 5V. Na týchto napätiach sme zisťovali počet otáčok za minútu RPM a rozdiel teploty medzi maximálnou teplotou procesora v záťaži a okamžitou okolitou teplotou pri ukončení zaťažového testu, aby sa zmenšila aspoň o niečo chyba merania, keďže teplota okolitého vzduchu sa mení v rozsahu +/- 2°C. Na zistenie počtu otáčok za minútu slúžila aplikácia dodávaná k doskám Gigabyte EasyTune, ktorá je schopná detekovať dostatočne nízke otáčky. Procesor sme zaťažovali pomocou utility Intel Burn Test vo verzii 2.5 s nastaveniami desiatich slučiek s problémom 2048MB, čo predstavovalo približne 15 minút 100% záťaže procesora. Na odčítanie maximálnej teploty v záťaži sme použili utilitu RealTemp, kde teplota procesora bola vyjadrená ako priemer maximálnych teplôt jadier procesora. Sledovať budeme závislosť otáčok ventilátora na privádzanom napätí a závislosť rozdielu teplôt na privádzanom napätí. Skúšali sme aj najnižšie rozbehové napätie potrebné nato, aby sa ventilátor roztočil.
Testovanie hlučnosti:
Testovanie hlučnosti prebiehalo za pomoci meracieho prístroja Voltcraft Sl-100. Pomocou zdroja napätia(bez ventilátora) a externého regulátoru privádzame na ventilátor napätia od 5 do 12V v rozsahu 1V a za pomoci meracieho prístroja Voltcraft Sl-100 odmeriame hlučnosť. Keďže spomínaný merací prístroj má merací rozsah od 30-130dBA budeme vyjadrovať hodnotu hlučnosti ako rozdiel nameranej hodnoty s ventilátorom a hodnoty nameranej bez ventilátora. Aby sa zamedzilo tvorbe vibrácií o podložku je ventilátor položený na 5mm molitanovej podložke. Meranie prebieha vo vzdialenosti 30cm, čo predstavuje jednu stopu.
Namerané výsledky:
Ako je možné vidieť na tomto grafe ventilátor Coolink SWiF2-1201 má po celej škále napätí približne lineárny nárast počtu otáčok, naproti tomu jeho menší bratia Coolink SWiF2-92P a Coolink SWiF2-80P nemajú tak lineárny nárast. V rozmedzi 8-10V majú tieto dva ventilátory najväčší nárast počtu otáčok vzhľadom k celému priebehu krivky.
Na tomto grafe je možné vidieť závislosť rozdielu maximálnej teploty CPU a okamžitej teploty okolia. Ventilátor Coolink SWiF2-1201 má v celej škále dostatočný prietok vzduchu potrebný nato, aby uchladil procesor, naproti tomu jeho menší bratia končia pri minimálnom napätí 8V, kde sa teplota procesora pohybovala v záťaži v okolí 95°C. Pri nastavení napätia ventilátorov Coolink SWiF2-92P a Coolink SWiF2-80P na 7V, 6V a 5V neboli ventilátory poskytnúť dostatočný prietok vzduchu, aby uchladili procesor.

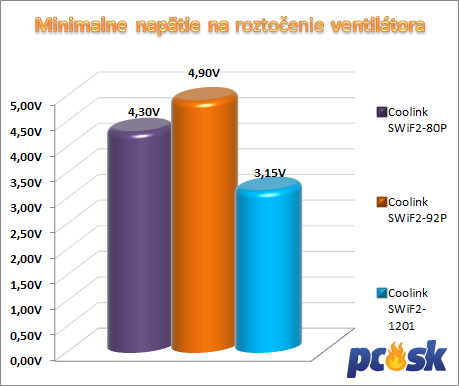

V poslednom grafe je zobrazené minimálne napätie na bezproblémové roztočenie ventilátora. Všetky testované ventilátory majú rozbeh už pod hranicou 5V a dokonca 120mm verzia sa rozbehne už pri napätí 3,15V. Ďalšou zaujímavosťou ventilátora Coolink SWiF2-1201 je vysoká zotrvačnosť otáčania rotora po odpojení napájania.
V poslednej tabuľke je možné vidieť závislosť nárastu hlučnosti na privádzanom napätí ventilátoru. Hodnota je vypočítaná ako rozdiel hodnoty nameranej na určitom napätí a hodnoty okolitého hluku. V tomto teste si najlepšie počítal Coolink SWiF2-1201, ten má v celej škále napätí nízku hlučnosť. Hodnoty 0dBA predstavujú nepočuteľný ventilátor vzhľadom na okolitý hluk a možnosti meracieho prístroja.
