Antec DF-85 - Interiér a montáž komponentov

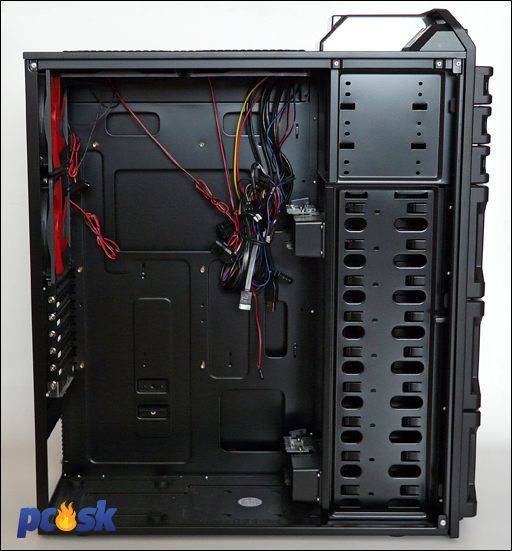

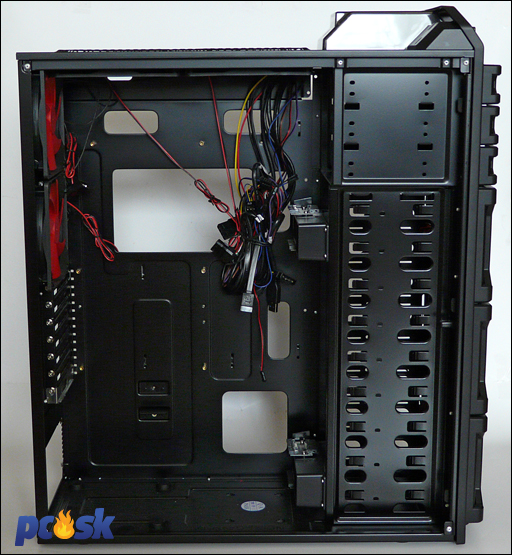

Aj vďaka priehľadnej bočnici výrobca nepodcenil spracovanie interiéru DF-85. Steny sú nastriekané čiernou farbou, opäť sú výrazným prvkom červené lopatky zadných ventilátorov. Stena za základnou doskou je bohato perforovaná, nájdete tu dostatok otvorov, kade ťahať kabeláž, resp. veľký montážny otvor pre prístup k zadnej strane socketu základnej dosky.

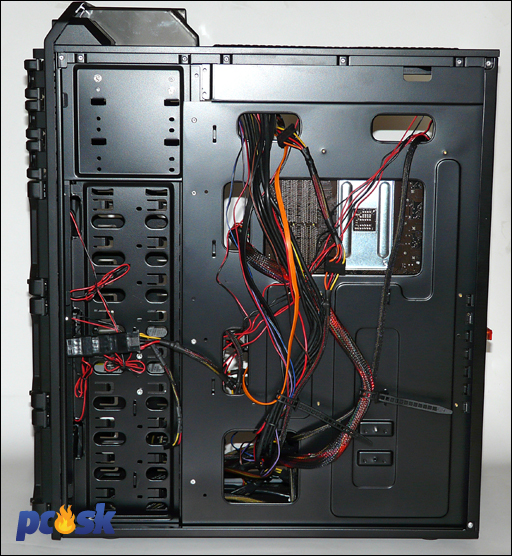

Keď sme už pri tej kabeláži... Budete mať čo robiť, aby ste upratali zväzok, ktorý má odhadom niekoľko centimetrov v priemere. O priestor by ani tak nešlo, vnútro DF-85 je skutočne veľkorysé, no takáto hrsť káblov je veľmi nespratná.

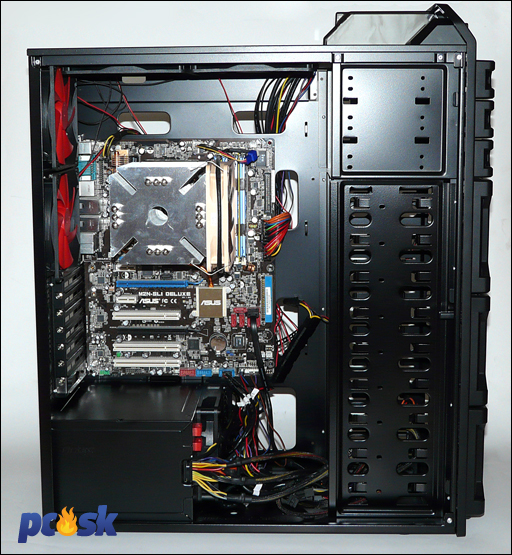

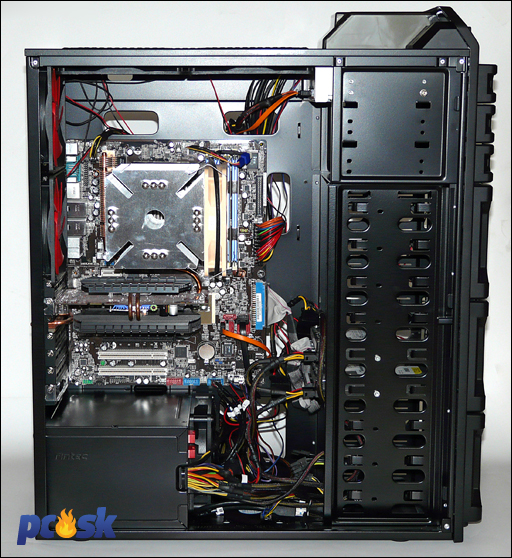

Najvpr sme do skrinky osadili zdroj so základnou doskou. Nakoľko sme mali k dispozícii zdroj Antec CP-850, museli sme vymontovať redukciu na štandardné ATX zdroje, keďže sa jedná o mierne nadrozmerný kúsok. Montáž základnej dosky bola bezproblémová a ako vidieť z obrázkov, po všetkých stranách základnej dosky je mimoriadne veľký priestor pre manévrovanie s náradím a samotnými komponentmi. Do skrinky osadíte všetky súčasne dostupné grafické karty.
7 dodávaných ventilátorov sa napája cez klasický 4-pinový „molex“. Teoreticky sa všetky dajú zapojiť do jedného zdrojového konektora, pretože každý ventilátorový konektor má zozadu rozširujúci port na dopojenie ďalšieho 4-pinu.

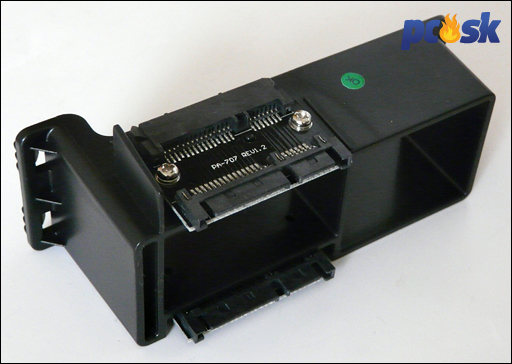

Skrinka disponuje deviatimi plnohodnotnými pozíciami pre 3,5“ pevné disky. Štyri disky môžu byť pripojené cez tzv. Fleet-Swap, teda plastové rámiky, ktoré premontujte do ktorýchkoľvek pozícií v skrinke. Jeden rámik umožňuje dopojenie dvoch diskov (tie musia byť uložené v dvoch bezprostredne susediacich pozíciách). Princíp spočíva v tom, že dátový aj napájací kábel, ktorý by ste štandardne pripojili do pevného disku, pripojíte do konektorov zo zadnej strany montážneho rámiku. Tie sa do disku docvaknú po jeho vsunutí cez predné ventilátorové šachty.
Ilustračné video názorne popisujúce hlavné vlastnosti skrinky Antec DF-85

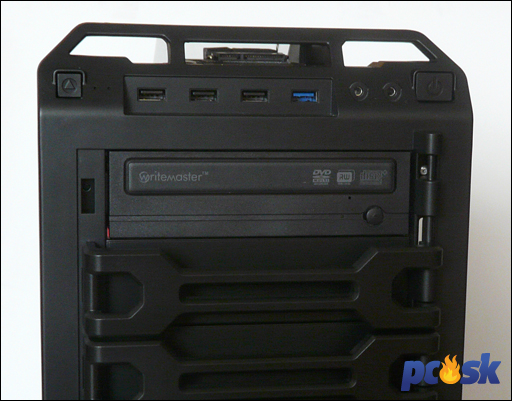

Ako sme už spomínali v predošlej kapitole, prekrytie optických mechaník je naozaj nešťastné. Po namontovaní optickej mechaniky bude zrejme najlepšou alternatívou demontáž krytky.

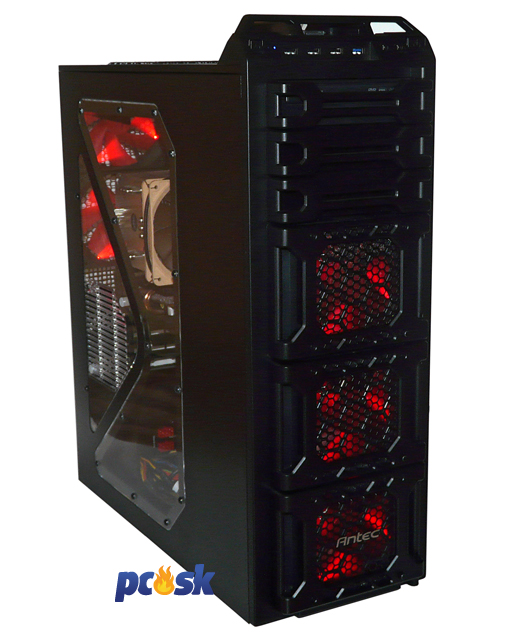

Skompletizovaná zostava v plnej "svietiacej" paráde... :-)
