CPU chladiče od SilentiumPC – poľská ofenzíva

Naši severný susedia zo spoločnosti SilentiumPC nám poslali na test dva chladiče procesorov, ktorými sa snažia etablovať na trhu. Podarí sa to prekvapivo lacnej dvojici  Fortis HE1225 a Spartan HE923?

SilentiumPC – odkiaľ prišli?

Trh s chladiacimi komponentmi je, dá sa povedať, už veľmi presýtený. Dávno slávne značky ako Zalman či Thermaltake (právom) zatienili nováčikovia s inovatívnymi nápadmi. Máme tu extra úspešný Arctic (donedávna ešte Arctic Cooling), rakúskych odborníkov na kvalitu Noctua, luxusnú triedu v podobe Thermalright či Prolimatech, alebo Xigmatek, ktorý vsadil všetko na jednu kartu – priamy dotyk heat-pipe s procesorom. Sem-tam sa objaví nejaký dobrý chladič od Cooler Master či Coolink-u, moc nového sa však už vymyslieť nedá. Preto je celkom prekvapením, že sa stále objavujú nováčikovia. Jedným z nich je aj SilentiumPC zo susedného Poľska.

Ako sa však presadiť na už obsadenom trhu? Jednou z ciest je investovať veľké peniaze do vývoja a testovania, čoho výsledkom môže, ale aj nemusí byť dobrý produkt. Ale ani dobrý produkt neznamená automaticky úspech. Ďalšou možnosťou, ako začať s biznisom v chladení, je prevziať overený dizajn, resp. nechať si vyrábať chladiče od OEM partnerov, a pridať pár svojich bonusov. Často je to vlastná značka ventilátora, alebo príslušenstvo. Alebo cena.

Práve takto vyzerá ponuka chladičov od SilentiumPC.  Fortis HE1225 a Spartan HE923 majú dizajn veľmi podobný iným chladičom, ktoré sa predávajú pod rôznymi značkami, odlíšenie je v podstate len v balení a ventilátoroch. Nie je na tom však nič zlé, skôr naopak – ak je dizajn podarený a SilentiumPC vie tieto produkty dodať za konkurencieschopnú cenu, nie je problém. Skôr naopak. A po rýchlom prepočte na naše Eurá je jasné, že máme dočinenia s agresívnou cenovou politikou. Z náhodne vybraného poľského internetového obchodu sa dozvedáme, že menší Spartan HE923 s 92mm ventilátorom a trojicou 6mm hrubých heat-pipe s priamym dotykom by nás vyšiel na niečo menej ako 18€, zatiaľ čo väčší Fortis HE1225 s 120mm ventilátorom a päticou 8mm heat-pipe stojí okolo 30€. Prirátajte k tomu širokú kompatibilitu a už na prvý pohľad solídne spracovanie. Vyzerá to zaujímavo!

Spartan HE923 – príslušenstvo, vyhotovenie

Menší z dnes testovanej dvojice – Spartan HE923, má celkom všedné balenie za kartónu. Vo vnútri sa nachádza jedna papierová krabička s montážnym príslušenstvom a samotný chladič s ventilátorom v priesvitnom plastovom obale. Ten zároveň chráni pred poškodením pri preprave.
V príslušenstve nájdeme okrem montážnych rámikov pre Intel LGA775, LGA1156 a LGA1366 aj malú tubu teplovodivej pasty , manuál a osem gumených násadiek pre prichytenie dvoch ventilátorov. Výrobca udáva pre pastu hodnoty tepelnej vodivosti 7,5W/m-k, tepelného odporu 0,06°C/W a 25% obsah strieborných častíc.

V balení nie je montážny kit pre AMD sockety, to však neznamená že chladič na ne neosadíte. Výrobca totiž primontoval sponu priamo na základňu chladiča. Pomocou nej sa dá Spartan HE923 prichytiť k referenčnému rámiku, ktorý je na všetkých základných doskách. Zároveň ale slúži aj na upevnenie do priložených rámikov na Intel sockety. Viac v kapitole montáž.

Chladič je kompaktný, celkom určite sa zmestí do každej skrinky. Už na prvý dotyk je poznať solídne spracovanie, nikde nič nehrkoce ani nie je uvoľnené. Hliníkové rebrá sú k heat-pipe nalisované a po bokoch navyše zahnuté, teda sa zo svojho miesta vôbec neposúvajú. Povrch je mierne upravený guľovitými výstupkami, tým sa mierne zvýši celková vyžarovacia plocha chladiča bez zväčšenia samotných rozmerov. Prechádzajúci vzduch tiež vďaka tomuto dizajnovému detailu odoberie trocha viacej tepla.

Heat-pipe sú na Spartan-e HE923 dohromady tri s priemerom 6mm, vďaka ohnutiu v základni ale fungujú efektívne ako keby ich bolo šesť. V pasíve sú umiestnené na šikmo vzhľadom k toku vzduchu, teda každá jedna sa dostane do styku s ním (na rozdiel od usporiadania v rade za sebou). Trubice sú ukončené ešte v posledných rebrách, nevytŕčajú a nekazia estetický dojem.

Heat-pipe sa v základni zbiehajú bližšie k sebe, čo je dobré, keďže jadrá procesorov sú (v drvivej väčšine) vždy v strede pod rozptyľovačom tepla (IHS – integrated heat spreader). Medzery medzi nimi sú veľmi malé.
Potešujúca je zakrivenie základne v mieste styku s procesorom, resp. jeho absencia. Plocha je rovná, pri bližšom pohľade vidieť malé ryhy po finálnom opracovaní.

Špecifikácie:

› Celkové rozmery: 97x 77x 124 mm
› Rozmery pasívu: 97x 50x 124 mm
› Rozmery ventilátora: 92x 92x 25 mm
› Hmotnosť s ventilátorom:360g
› Ložisko: Hydraumatic
› Napätie: 12V
› Prúd: 0.04~0.13 +/- 0.02A
› Prietok vzduchu: 14.8~43,81CFM
› Hlučnosť: 9,9~24,9 dB/A
› Otáčky:800 +/- 300 ~ 2400 +/-10%
› MTBF: 50.000 h
› Konektor: 4Pin PWM

Spartan HE923 – montáž

Montáž tohto chladiča na základnú dosku, či už pre AMD procesory, alebo pre Intel, je veľmi príjemne jednoduchá a rýchla. Nevyžaduje sa vymontovanie dosky zo skrinky, u AMD stačí iba ukotviť sponu z jednej strany rámika a docvaknúť zo strany druhej (obdobne ako u BOX chladiča), pre Intel sú tu tri rámiky. Tieto sa priložia k montážnym dieram, do nich potom stačí zasunúť plastové kolíky, čím sa pod doskou roztiahnu malé kolíky, ktoré držia rámik na mieste. Tieto kolíky sa aj veľmi ľahko vyberajú, no rámik držia dostatočne pevne. Po osadení rámika treba už iba priložiť chladič a pomocou spony upevniť. Keďže sú sockety od Intel-u štvorcové, dá sa pozícia chladiča orientovať po 90°. U AMD sa síce nedá orientovať, avšak v štandardnom nastavení je orientácia správna (na rozdiel od väčšiny konkurencie) – teda smer toku vzduchu k zadnej stene skrinky, nie hore, k zdroju.

Dotyk základne s procesorom je u Core i7 aj AMD Phenom II vynikajúci, nevidno žiadne miesta kde by chladič nedoliehal. Uloženie heat-pipe a orientácia chladiča zabezpečujú, že sa vždy jedna nachádza priamo nad jadrom. U veľkej plochy AMD procesora už zasahuje podstatná časť rozptyšovača tepla aj mimo trubíc, je teda len dobre že výrobca hliníkovú základňu zakončil rebrovaním, ktoré trocha tepla rozptýli.

Ventilátor sa uchycuje ku chladiču cez štvoricu gumených násadiek, ktoré plnia aj funkciu odvibrovania. Z vrchu a zo spodu sa zasadia do brázdy v rebrách, cez dierky v ráme ventilátora potom treba pretiahnuť časť násadiek. Drží to dobre a účinne tlmí vibrácie, malé, ale významné plus.

Fortis HE1225 – príslušenstvo, vyhotovenie

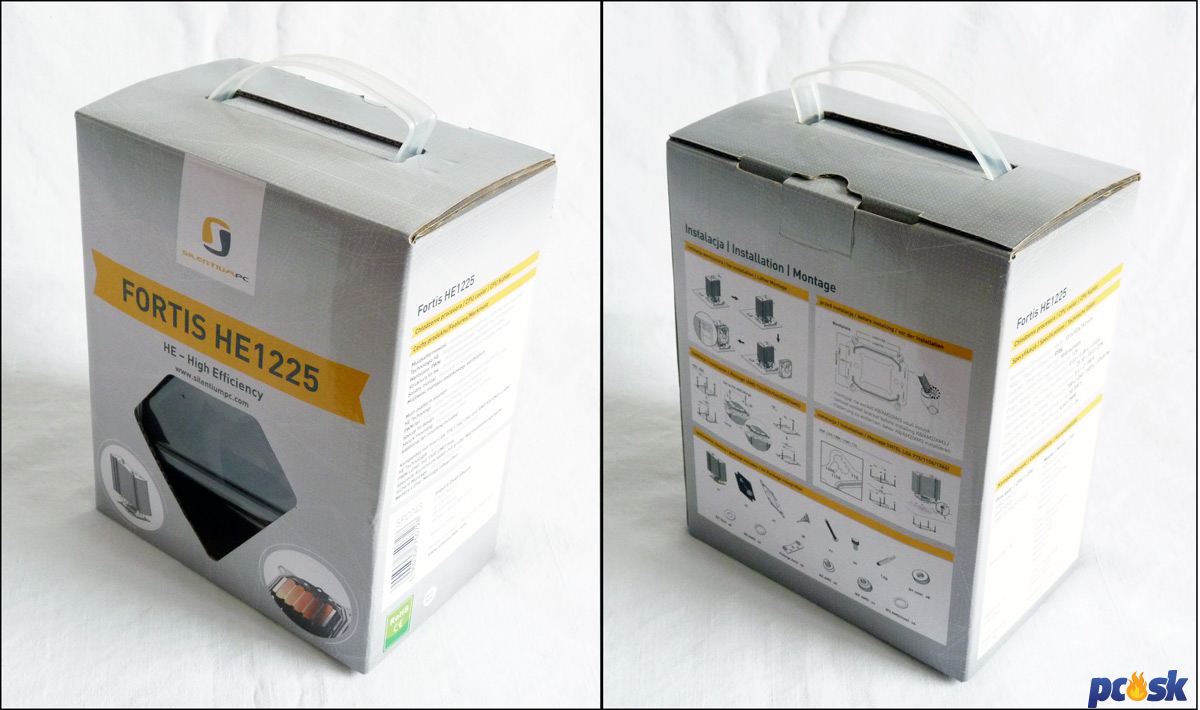

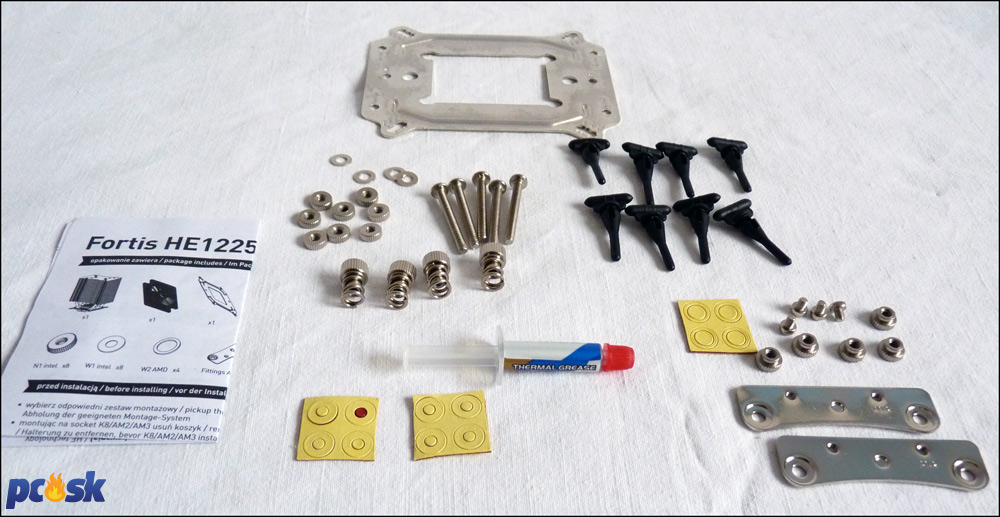

Balenie Fortis-a je totožné s predchádzajúcim, menším chladičom. V kartónovej škatuľke je umiestnený samotný chladič s ventilátorom v priesvitnom plastovom obale, nad tým je v škatuli z bieleho tvrdého papiera montážne príslušenstvo. Nájdeme tu inštalačný manuál a aj rovnakú tubu teplovodivej pasty. Jediný rozdiel je snáď len v tom, že Fortis HE1225 má balenie aj s rúčkou na prenášanie (zbytočnosť) a malé okienko s náhľadom do vnútra na chladič.

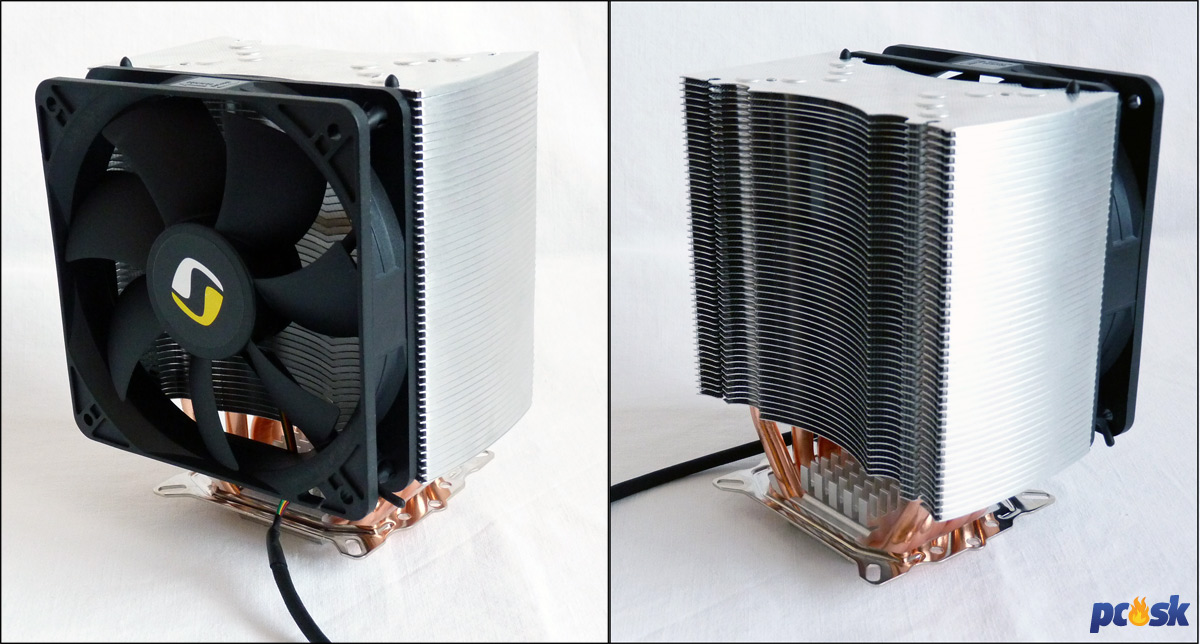

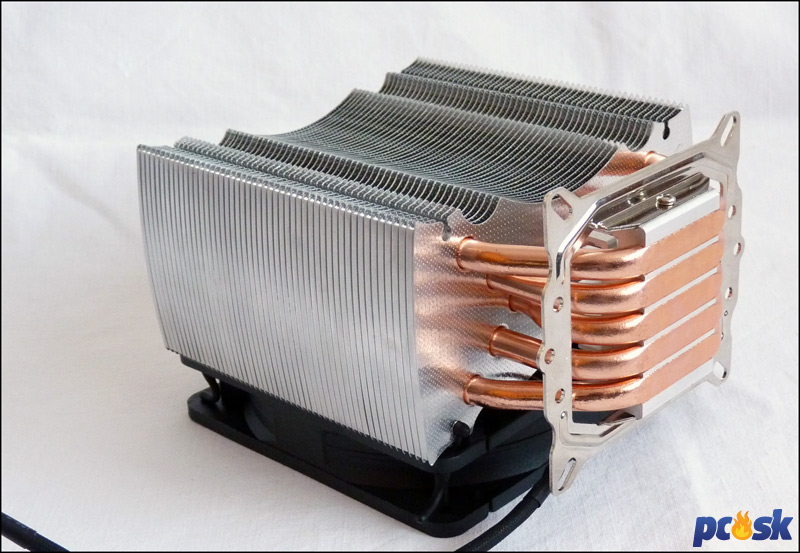

Po vybalení a prvom dotyku je jasné, že máme dočinenia s veľmi dobrým spracovaním. Chladič je podobne ako jeho menší brat veľmi pevný, robustný, v ruke pôsobí naozaj masívnym dojmom. Hliníkové rebrá sú na heat-pipe nalisované a na mieste ich drží aj zahnutie po bokoch pasívu. Toto zahnutie vytvára oblúkové steny a okrem už spomínaného spevnenia plní aj funkciu tunela pre tok vzduchu od ventilátora.
Povrch rebier je podobne tvarovaný ako u Spartan-a, teda s malými výstupkami, ktoré zabezpečia lepší odvod tepla (väčšia vyžarovacia plocha).

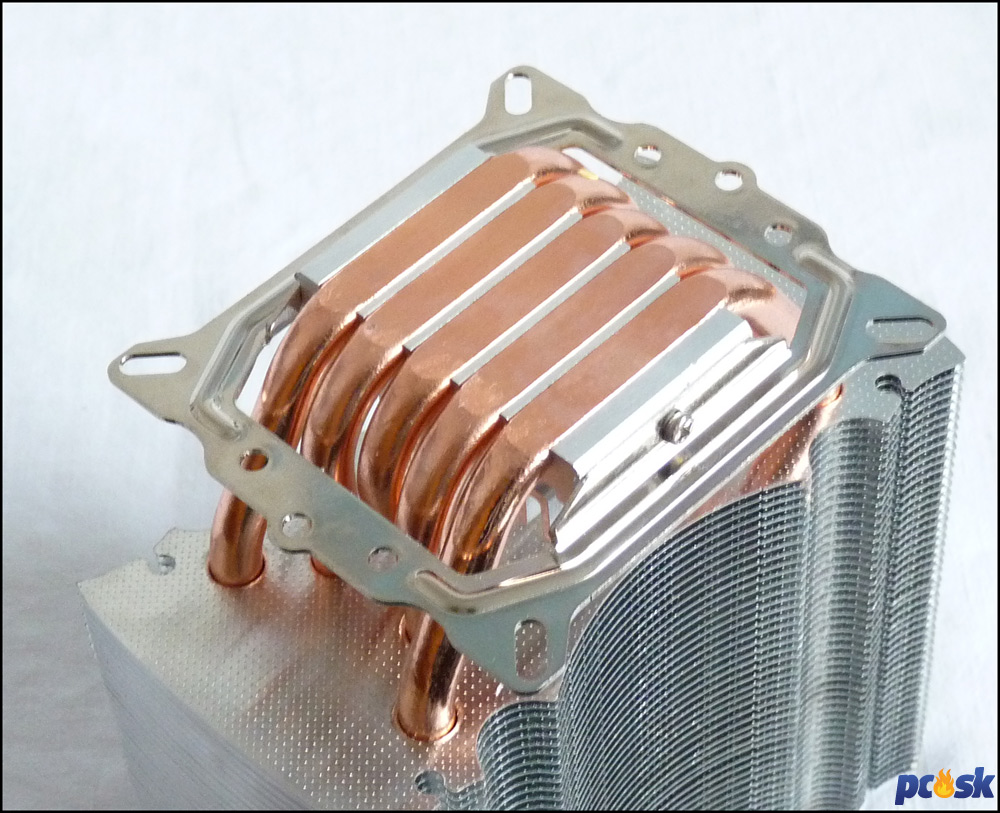

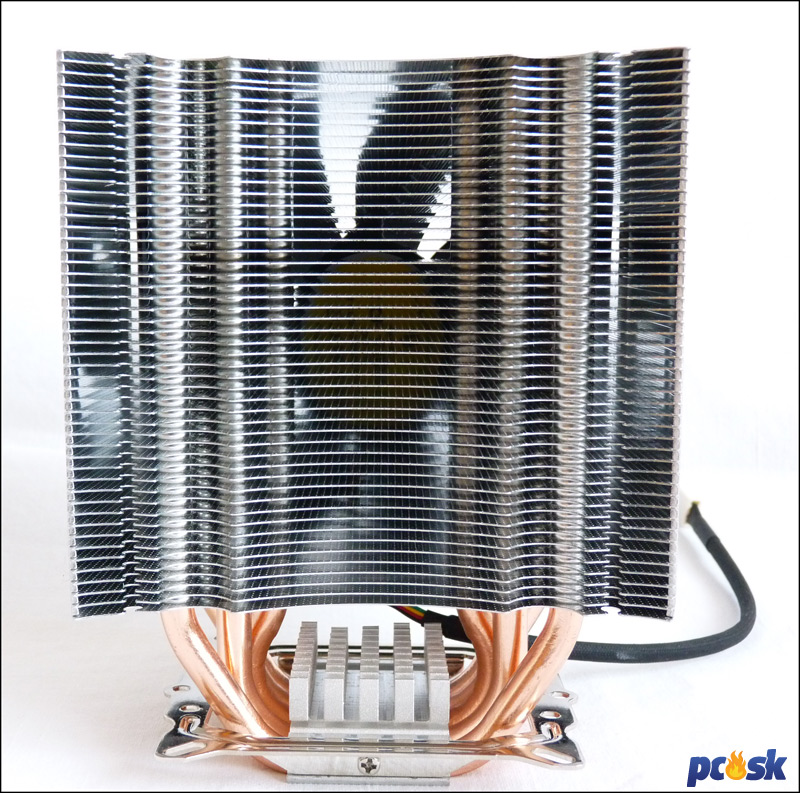

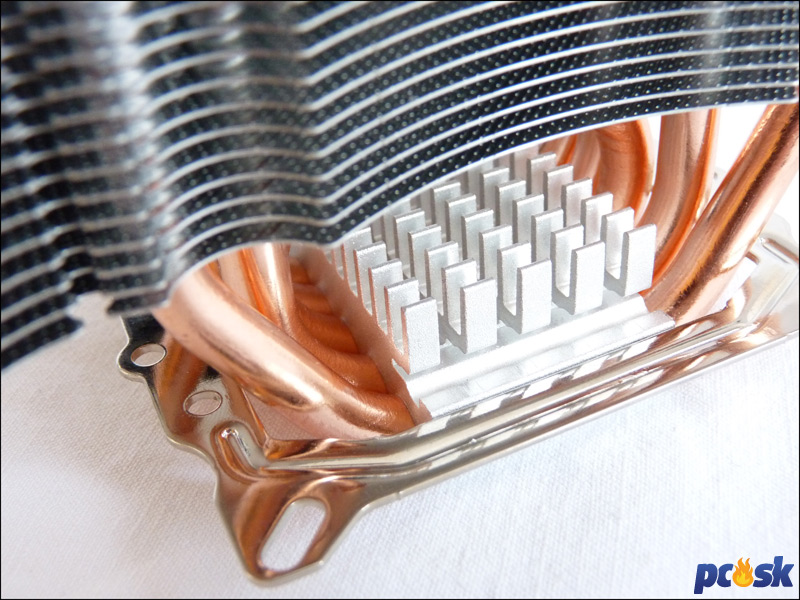

Fortis HE1225 má päť heat-pipe trubíc o priemere 8mm. Tieto sa zbiehajú do hliníkovej základne vytvarovanej do samostatného malého pasívu. Ak sa nejaká časť tepla neodvedie trubicami, postará sa o to práve tento mini chladič. Preto je dobré osadiť ventilátor trocha nižšie, aby vytvoril prievan aj okolo neho.

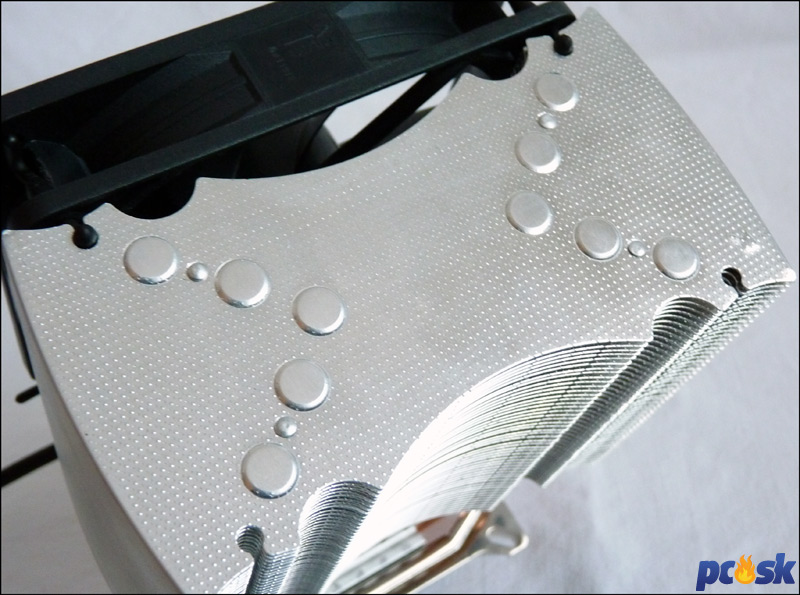

Heat-pipe sú v pasíve usporiadané nie v rade za sebou, ale s miernym odstupom v smere toku vzduchu. Účel je jasný – zabezpečiť styk s čerstvým vzduchom. Trubice majú konce ešte v posledných hliníkových rebrách, vrchná časť ich zastrešuje a teda žiadne neestetické ukončenie nie je vidno.

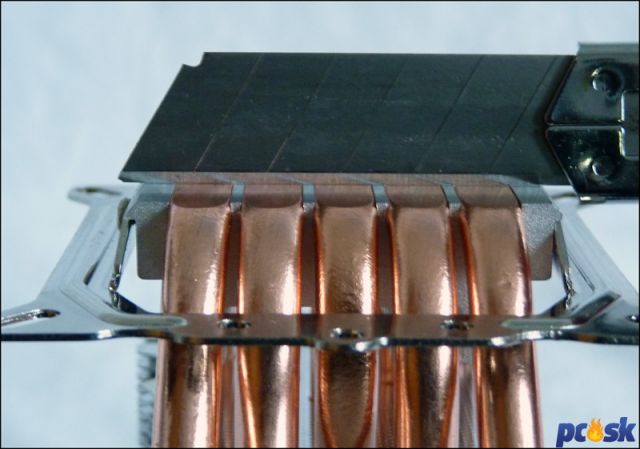

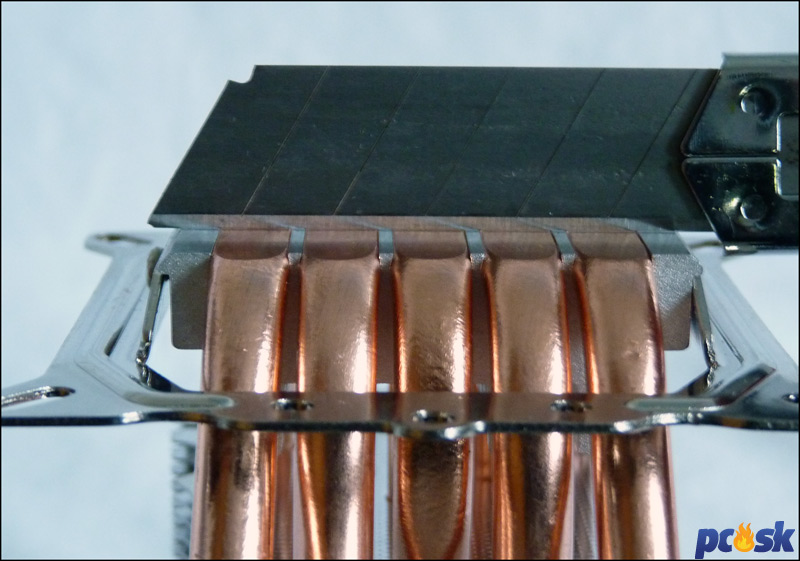

Potešujúca je samotná základňa, ktorá je veľmi rovná. Rozstup  medzi heat-pipe nie je veľký, v mieste spojenia s hliníkom taktiež nevidno nijak veľké medzery.

Špecifikácie:

› Celkové rozmery: 131x 103x 153 mm
› Rozmery pasívu: 131x 72x 153 mm
› Rozmery ventilátora: 120x 120x 25 mm
› Hmotnosť s ventilátorom: 858g.
› Ložisko: Hydraumatic
› Napätie: 12V
› Prúd: 0.03 ~ 0.08 +/- 0.02A
› Prietok vzduchu: 29,30 ~ 55,01 CFM
› Hlučnosť: 9,6 ~ 21 dB/A
› Otáčky: 750 +/- 200 ~ 1500 +/-10%
› MTBF: 50.000 h
› Konektor: 4Pin PWM

Fortis HE1225 – montáž

Základom montážneho systému Fortis HE1225 je kovový backplate (rámik ktorý sa umiestňuje pod základnú dosku). Má na sebe otvory pre štvoricu skrutiek, podľa ich pozície sa potom rozhoduje medzi LGA1366, LGA1156 (a zrejme aj LGA1155), LGA775 a AMD AM3 (AM2+, AM2), 754.
Musím sa však priznať, že spôsob montáže, nech je akokoľvek pevný a kvalitný, sa mi zdal trocha nemotorný a hlavne zdĺhavý. Bežný užívateľ to spraví len raz a tých pár minút neprekáža, myslím ale že by sa to dalo riešiť aj jednoduchšie. Dodať treba aj fakt, že na inštaláciu je nutné vybrať základnú dosku, ale to je u tohto typu chladičov štandardné.

Kovový backplate, skrutky cez diery v základnej doske a pritiahnutie taktiež cez kovové skrutky s pružinou zabezpečia perfektný prítlak. Teda v prípade, že skrutky dobre dotiahnete. To môže byť problémom u AMD AM3 socketu, keď sa uťahovacie skrutky nachádzajú pod pasívom a skrutkovačom sa k nim nedostanete.

Výhodou je, že pre Intel sockety sa dá chladič natáčať o 90°, u AMD AM3 je zas chladič v správnej pozícii – tok vzduchu smeruje k zadnej stene, nie hore k zdroju.

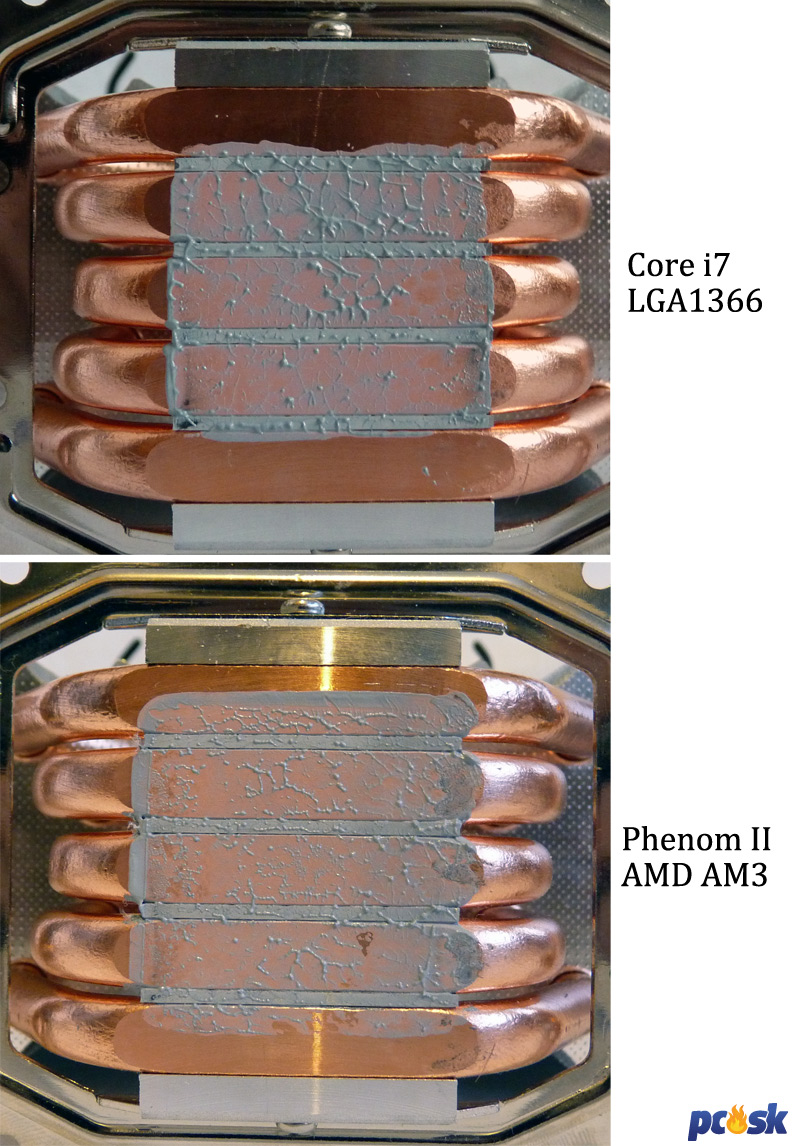

Viac trubíc s väčším priemerom vytvorí aj väčšiu dotykovú plochu v základni, čo sa odrazí aj na pokrytej časti procesora. Core i7 je zastrešený kompletne, pričom dve heat-pipe nadsluhujú, AMD Phenom II svojim rozptyľovačom tepla zasiahne aj na dve krajné trubice. Dotyk je u Intelu výborný, u AMD však môže nastať problém ktorý som popisoval kúsok vyššie – kvôli umiestneniu skrutiek pod pasívom ich musíte dotiahnuť len ručne, lebo skrutkovačom tam nedosiahnete. To môže mať za následok nerovnomerné pritlačenie a teda aj nie úplne dokonalý kontakt (viď malé suché oblasti na fotografii nižšie). V najdôležitejšej časti, teda priamo nad jadrom, je však kontakt výborný.

Ventilátor sa prichycuje k pasívu cez rovnaké gumené násadky ako u Spartan-a, zasunutím do pripraveného otvoru v chladiči. V balení sú takisto ako u menšieho modelu ďalšie štyri násadky, môžete tak bez problémov pridať druhý ventilátor pre push-pull konfiguráciu (push-pull – jeden ventilátor vzduch tlačí, druhý vyťahuje).

Výkon a hlučnosť

Chladiče testujem na reálnej PC zostave, mimo skrinky na tzv. bench-table. Ten je orientovaný tak, aby chladiče boli v polohe, v akej sa budú nachádzať aj v skrinke. Základom je procesor Intel Core2Quad QX6700, čo je 65nm štvorjadro s úctyhodným TDP 130W. Celkom dobre tak poslúži na zistenie účinku pri chladení aj tých najnáročnejších čipov. Keďže nie je možné zabezpečiť vždy rovnaké teploty v miestnosti, hodnoty v grafoch predstavujú rozdiel –teplotu procesora mínus aktuálna teplota vzduchu vháňaného do chladiča. Samotnú teplotu odčítavam z informácií, ktoré poskytujú integrované senzory v jadrách procesorov, do výpočtu je braná priemerná hodnota zo štyroch. Tieto senzory síce nie sú práve najpresnejšie, pre porovnanie chladičov medzi sebou to však nepredstavuje problém – ide nám o zmeny, ktoré sú merané celkom presne. Záťaž je generovaná programom Prime95 x64 v režime In-place large FTTs.

Najprv sa pozrieme na teploty v stave bez záťaže, ktoré sú merané niekoľko minút po skončení testovania cez Prime95 (po ustálení hodnôt).

V tomto prípade celkom jasne dominuje Noctua NH-U12P, pripisujem to hlavne veľmi kvalitnej montáži, ktorá zabezpečí vždy výborný prítlak, ale tiež otáčkam ventilátora. Tie sú oproti konkurencii o niečo vyššie aj v prípade použitia redukcií výkonu. Ako je vidno, rovnaké teploty dosiahol väčší Fortis HE1225 a Xigmatek HDT-S1283. Oba sa dotýkajú procesora trojicou 8mm heat-pipe, Xigmatek má však o niečo málo hlučnejší ventilátor.
Zaujímavé je porovnanie cenovo totožných Spartan HE923 a Arctic Freezer 7 Pro rev2. Chladič od SilentiumPC v tomto teste jednoznačne poráža populárny model od Švajčiarov.

V záťaži sa situácia s Noctu-o opakuje, treba však poznamenať že je to pri už dosť rušivom hluku ventilátora. Pri dnes predávanom modeli s dvojicou ventilátorov by sa dali takto dobré výsledky dosiahnuť aj pri nižších otáčkach. Pri použití redukcie ULNA, keď je ventilátor už takmer nepočuteľný, klesá výkon Noctu-i dosť nižšie. Opäť platí – s dvojicou ventilátorov, ktoré dnes Noctua ku chladiču balí, by to bolo lepšie.
Opakuje sa aj rovnaký výkon Xigmatek HDT-S1283 a SilentiumPC Fortis HE1225. Opäť je zrejme príčinou dotyk rovnakého počtu heat-pipe s procesorom u oboch chladičov. Na druhej strane, Fortis HE1225 to zvládol pri podstatne nižšej hlučnosti (resp. takmer žiadnej). Otáčky ventilátora sa takmer ani nehli, je tu vidno ešte veľkú kapacitu chladiča.
Najmenší Spartan HE923 znova deklasuje rovnako drahý Arctic Freezer 7 Pro rev.2, pri podstatne nižšom produkovanom hluku, aj keď nie úplne bezhlučne.

Hodnotenie hlučnosti

Namiesto merania hlukomerom si opíšeme radšej charakter samotného zvuku, aký chladiče pri svojej práci produkujú.

Arctic Freezer 7 Pro rev2 – V stave keď nie je procesor zaťažený klesajú automaticky regulované otáčky asi na 800rpm. Tu nie je vôbec počuť motor ani tok vzduchu cez rebrá, avšak celkom jasne a aj dosť rušivo počuť „šušťanie“ ložísk. Pod záťažou otáčky stúpli asi na 1800rpm, čo už vyprodukovalo dosť veľký tok vzduchu. Ten sa neblaho prejavil na hluku pri prechádzaní tesným rebrovaním. Ako náhrada za BOX chladič je Freezer dobrý, pre milovníkov ticha však nie.

SilentiumPC Spartan HE923 – Bez záťaže počuť slabšie vrčanie motora, je to však o niečo menej rušivé ako šlšst ložisiek u Freezer 7 Pro rev2. Po spustení záťaže sa ventilátor rozbehne z cca 810rpm na 1500rpm, kde je už počuť vrčanie motora silnejšie, avšak hluk od toku vzduchu cez rebrá je slabší ako u Freezer-a. Ventilátor stíchne úplne okolo šiestich voltov, vtedy sa však už takmer vôbec netočí (cca 300rpm).

SilentiumPC Fortis HE1225 – Tento chladič, a konkrétne aj jeho ventilátor, príjemne prekvapil. Keď nie je procesor vyťažený, točí PWM ventilátor okolo 600rpm a aj keď je z blízka počuť jemný bzukot motora, po inštalácii do skrinky stíchne dokonale. V záťaži stúpli otáčky len minimálne (na asi 880rpm) a podobne je to aj s hlukom. Zo skrinky to teda bude nerozoznateľné. Chladič má celkom jasne ešte veľkú výkonovú rezervu.

Xigmatek HDT-S1283 – Kým procesor „sedí“ na nízkych taktoch, produkuje ventilátok Xigmatek-u jasne počuteľný hluk z motora. Po záťažou sa roztočí asi na 1000rpm a bzukot zosilnie. Výkon je síce vynikajúci, no milovníci ticha budú musieť ventilátor jednoznačne vymeniť.

Noctua NH-U12P – Ventilátor Noctu-i je trojpinový, teda regulovaný napätím. Výrobca pribaľuje dve redukcie výkonu. Na 12V, teda bez redukcie, je hlučnosť pomerne vysoká od prietoku vzduchu aj od motora. S LNA redukciou sa otáčky znížia, no oba zvuky ešte stále vystupujú nad zvuk ventilátora v zdroji (Gigabyte Odin GT, pevný disk je SSD). Až s ULNA redukciou by som nazval Noctuu NH-U12P dostatočne tichou. Ak chcete kľud v skrinke, treba regulovať.

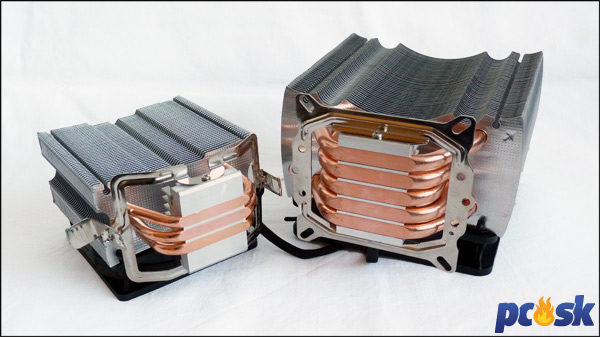

Záver

Na SilentiumPC CPU chladičoch vidím snáď jediné väčšie mínus – momentálne nie sú u nás dostupné. Ak sa pozrieme na ceny u severných susedov, odkiaľ pochádzajú, zistíme že Spartan HE923 stojí približne 20€ a Fortis HE1225 okolo 30€. Ak by sa za takéto ceny objavili aj u nás, boli by jednoznačne veľmi zaujímavou kúpou.

Napríklad menší Spartan má oproti rovnako drahému a veľmi rozšírenému Freezer 7 Pro v druhej revízii podstatne lepší výkon, pri o niečo nižšej hlučnosti. Pochváliť musím jednoduchú a rýchlu inštaláciu, ktorá je tiež prekvapivo pevná aj napriek použitiu mechanizmu „push-pin“. Spracovanie je na výbornej úrovni, ako prevedenie pasívu, tak aj základne, ktorá je pekne rovná.

Väčší model Fortis HE1225 si s 65nm štvorjadrom poradil úplne chladnokrvne, takmer ani nestúpli otáčky ventilátora. Ten je mimochodom až na slabo počuteľný zvuk motora príjemne tichý, zo zavretej skrinky ho nezačujete. Chladič má celkom jasne ešte veľkú výkonovú rezervu, nebál by som sa použiť ho na pretaktovanie náročnejšieho Core i7 či Phenom II X6. Dôvod prečo má podobný výkon ako starší Xigmatek HDT-S1283 je najskôr v tom, že s procesorom sú v dotyku iba tri heat-pipe z piatich, ostatné sa moc neuplatnia. Za nevýhodu považujem síce kvalitnú, ale trocha „nemotornú“ a zdĺhavú inštaláciu.

Za zapožičanie chladičov Spartan HE923 a Fortis HE1225 ďakujeme spoločnosti SilentiumPC.
