Enermax iVektor - slepý medzi jednookými

V prestávke medzi pojedaním majonézového šalátu, lineckých koliesok a prípravou silverstrovských "rachejtlí" som si našiel čas aj na test ďalšej Enermax skrinky s názvom typickým skôr pre Apple - iVektor.

Enermax iVektor - Úvod, Balenie, Špecifikácie

Samozrejme, v Enermax už roky hrajú prím zdroje, kde sa už nevieme dočkať prvého plne pasívneho modelu, ktorého prototyp bol k videniu už v marci na Cebite.

Prototyp prvého pasívneho zdroja od Enermax.

Skrinky sú popri chladičoch a ventilátoroch len doplnkovým artiklom, no aj napriek tomu som otestoval už štyri Enermax skrine - Ostrog, Fulmo Advanced, SpineRex a Hoplite, všetky s veľmi dobrým pomerom ceny a výkonu, resp. hodnoty.

Ani v jednom prípade však nemôžeme hovoriť o nejakých výrazných inováciách, či revolučných nápadoch vo vnútornom usporiadaní komponentov. Poväčšinou ide o stýkrát recyklovaný interiér čínskych výrobcov oživený zaujímavo dizajnovanými plastmi so zopár praktickými nápadmi (uzatváracia strecha SpineRex, externý SATA dock na Fulmo Advanced alebo hotswap šuflíčky Hoplite). iVektor, zdá sa, opäť nepatrí medzi ambiciózne dizajnérske projekty a vsádza na rovnakú kartu ako jeho kolegovia.

Spolu so skrinkou dorazil aj 630W zdroj z novej modelovej rady Revolution X't, ktorý v testoch ATX zostáv vystrieda veterána v podobe Cougar S700. Najprv ale pár slov k baleniu a príslušenstvu iVektor.

Príslušenstvo, Balenie

Enermax zvolil pomerne staromódny systém montáže diskov pomocou plastových lyžín (14 kusov pre 3,5", resp. 8 pre 2,5" disky), ktoré tvoria drvivú časť objemu krabičky s príslušenstvom. Okrem nich v nej nájdete ešte päť sťahovacích pások a vrecko so skrutkami a spíkrom. Stručný manuál len zbežne popisuje časti interiéru a postup montáže.

Špecifikácie

Enermax Revolution X't 630W - nováčik v referenčnej zostave

Zdroje Revolution X't prišli postupne nahradiť modelovú radu Revolution 87+, no aktuálne im na úplné zahladenie stôp po Revo 87+ chýba ešte jeden/dva modely s výkonom nad 730W (reálne využiteľným pre malé percento užívateľov). V súčasnosti sú Revolution X't dostupné vo výkone od 430 po 730 wattov (so 100 wattovým odstupom). Ku mne sa dostal druhý najvýkonnejší model - ERX630AWT.

Všetky X't modely požívajú kvality certifikácie 80PLUS Gold a rôznych technologických vychytávok známych z prevažnej väčšiny Enermax zdrojov (Speed/Heat/Safe/Cord Guard). Na chladenie komponentov dohliada 139mm ventilátor s odhadovanou životnosťou až 100 tisíc hodín.

Balenie, Príslušenstvo

Výrobca upustil od luxusne vyzerajúcich, krkolomných a megalomanských balení typických pre zdroje MAXREVO. Séria Revolution X't prichádza s novým dizajnom potlače a hlavne kompaktnými rozmermi škatule. Vo vnútri sa okrem zdroja nachádza aj čierne vrecko s modulárnou časťou kabeláže, napájací kábel, sada skrutiek a drôtená poistka na zabezpečenie napájacieho kábla proti náhodnému odpojeniu.

Nové balenie a prehľad modulárnej kabeláže ERX630AWT.

Špecifikácie

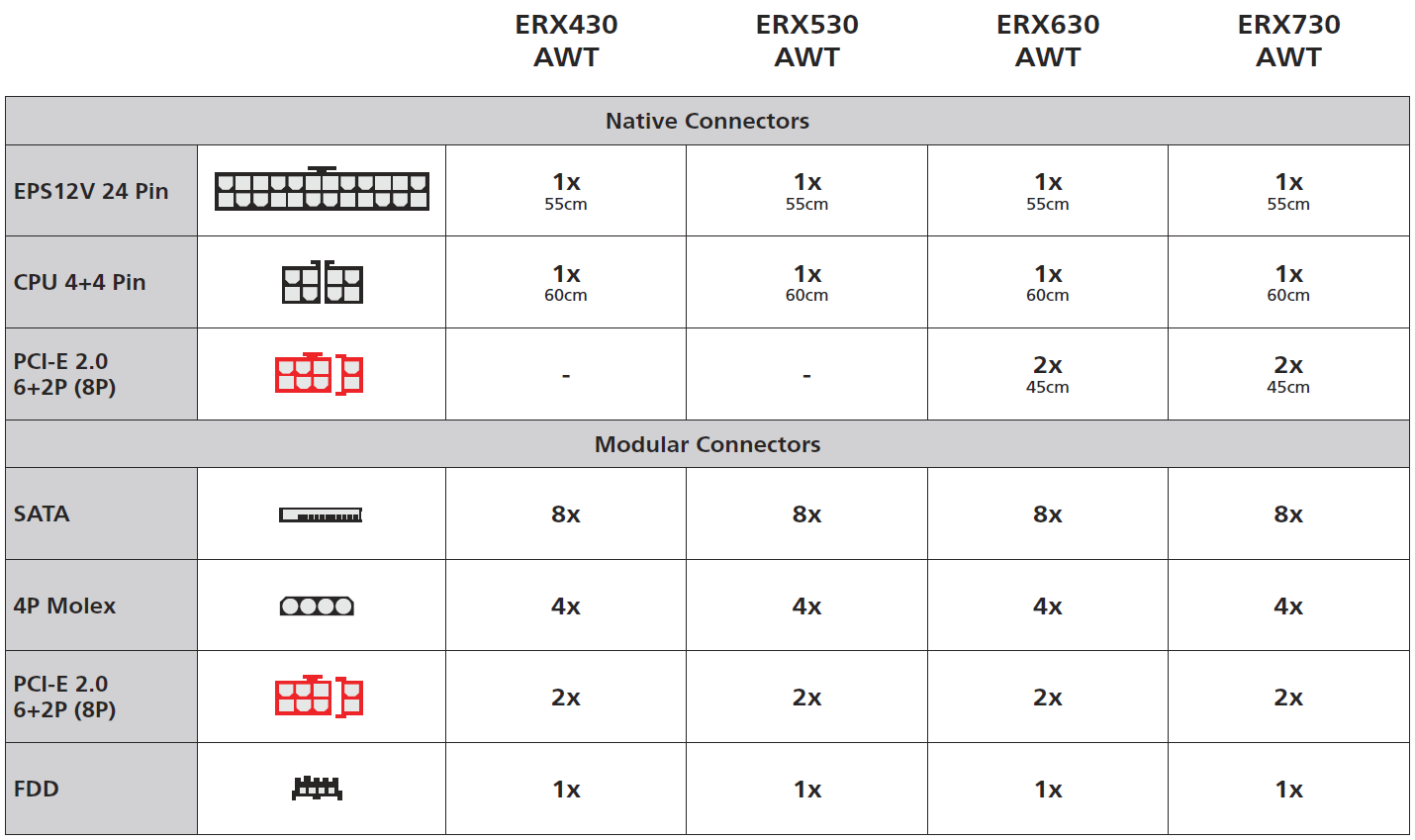

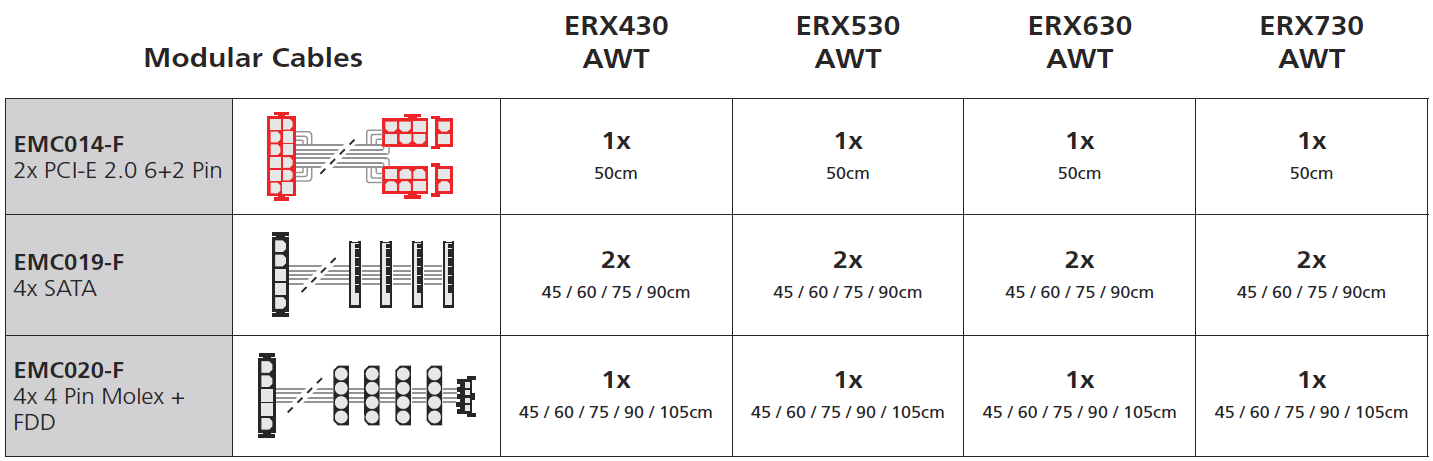

Kabeláž Revolution X't (ERX430-730AWT)

Spracovanie

Samotný zdroj obaľuje sivo lakovaná kovová schránka s drsnou povrchovou štruktúrou a výraznými zlatými prvkami na každej strane. Ako na balení tak na spracovaní a hlavne kabeláži vidieť snahu sekať náklady. Pevná aj modulárna časť kabeláže nie je opletená, čo by v zásade nevadilo, ale pôsobí veľmi lacno. na druhú stranu je kompaktná a pružná, takže sa s ňou veľmi ľahko manipuluje pri montáži zostavy.

Revolution X't 630W je počas testov rovnako nepočuteľný ako Cougar S700 a tak nebolo potrebné anulovať doterajšie výsledky meraní hlučnosti a jednoducho na ne nadviažem.

Pre detailnejšiu analýzu zdroja (vrátane pohľadu dovnútra) vás odporučím na recenzie na zahraničných stránkach - techpowerup (en), hardwareluxx (de) alebo extrahardware (cz). U nás pokračuje test skrine... :-)

Enermax iVektor - Exteriér

iVektor sa nehrá na žiadny prémiový model a základ konštrukcie tvoria plastové a oceľové komponenty v celkom slušnej kvalite. Spracovanie prednej masky vzdialene pripomína SilverStone RV04, no v prípade iVektor sa rovnaký prúžkovaný vzor opakuje aj na hornej nadstavbe. Rovnobežné línie narúša lichobežníkový výsek privádzajúci vzduch k predným, resp. horným ventilátorom. Skrinka je dostupná v dvoch farebných prevedeniach - čierna a biela.

Predná strana integruje tri podarene zamaskované 5,25" pozície, spomínaný prieduch pre dva 120mm ventilátory (zrak vás neklame, vpredu nie je osadený ani jeden) a maličké Enermax logo pri spodku. Všetky tlačidlá a konektory sú sústredené hore, a tak skôr než na stole si iVektor nájde miesto pod ním.

Z priameho zadného pohľadu to nie je vidieť jednoznačne, ale k demontáži horného plastu potrebujete skrutkovač, pretože výrobca z nepochopiteľného dôvodu nepoužil palcové skrutky. Zadná ventilátorová pozícia je dimenzovaná na jediný rozmer ventilátorov (120mm) a nachádza sa v nej prvý a aj posledný dodávaný ventilátor. PCI slotov je sedem a šachta na zdroj umožňuje montáž ventilátorom orientovaným nahor i nadol.

Bočnice akoby jedna mater mala, obe vystupujú cca 1cm do vonkajšej strany, čo najmä pri uzatváraní tej pravej výrazne znižuje riziko náhleho zvýšenia krvného tlaku. Každá bočnica je aretovaná v štyroch bodoch hore aj dolu plus dve palcové skrutky zozadu.

Plastové držadlo na pohodlnejšie vysunutie bočnice bolo pôvodne na oboch paneloch, pri manipulácii so skrinkou sa mi jedno podarilo ulomiť (osobne mi aj tak viac prekážali, než zjednodušovali prácu).

Horná strana kopíruje dizajn masky, akurát perforácia sa presunula napravo. Vmestíte sem ďalšie dva 120mm ventilátory a výrobca deklaruje aj podporou 240mm radiátora vodného chladenia bez bližšej zmienke o maximálnej výške.

Detail I/O panela (aj tu sa zamiešal lichobežník, zošikmeným hranám je dokonca prispôsobený aj tvar tlačidiel). Konektorová výbava predstavuje dnešný štandard (2x USB2.0, 2x USB3.0, audio in/out), kvitujem zachovanie starších USB 2.0, nakoľko výrobca nedodáva redukciu internej USB 3.0 koncovky. Tlačidlá Power a Reset rozoznáte bez problémov a posledný neidentifikovaný objekt je trojpolohový regulátor troch ventilátorov.

Tento typ prachových filtrov vidím vo všeobecnosti nerád, ale s prižmúreným okom ich akceptujem na skrinkách pod 40EUR. iVektor by si zaslúžil minimálne výsuv s plastovým rámom ak nie rovno efektné magnetické uchytenie. Naopak, chválim masívne nožičky s veľkými gumovými podložkami.

Enermax iVektor - Interiér

Klasika. Azda jediné miesto, ktoré púta zrak je zúžená horná časť šachty na pevné disky, v tomto prípade 2,5" SSD/HDD. Interiér pojme maximálne dosku formátu ATX, tri optické mechaniky a rôzne kombinácie 2,5"/3,5" diskov (maximum je sedem 3,5" diskov)

Na zadnej strane nájdete veľké množstvo očiek na uviazanie kabeláže, ktorú za gumené prepážky tentokrát nezamaskujete.

Za základnou doskou miesta nazvyš nie je (slabých 18mm) a preto príde veľmi vhod tvarovanie bočníc, ktoré pridá ďalších cca 10mm navyše (nie po celej šírke).

Pre kompletné odstrojenie kostry potrebujete "strhnúť obe plastové nadstavby, čo jest úkon potrebný aj pre montáž a údržbu predných i horných ventilátorov. V Enermaxe sa trošku pohrali so systémom uchytenia krytiek 5,25" pozícií v prednom paneli (viď fotografia nižšie).

Demontáž horného plastu vyžaduje odkrútenie dvoch skrutiek vzadu, prednú len pevne uchytíte zospodu a potiahnete. Horný I/O panel je samostatnou časťou a zostáva na mieste aj po odstránení horného plastu (často sa stáva, že je to presne naopak, t.j. spolu s maskou musíte vytiahnuť aj kompletnú kabeláž od I/O panela).

Ak dopredu plánujete osadiť len jeden ventilátor, môžete sa trošku pohrať s jeho umiestnením - rozloženie dierok umožňuje istú variabilitu.

Pôsobisko zdroja. Od priameho kontaktu s kostrou ho delia štyri penové podložky. Ak nie je hlbší ako 170mm, zostane vám voľná aj 120mm pozícia pre ďalší ventilátor na dne.

V základe chladenie spolieha na jediný ventilátor osadený v zadnej odsávacej pozícii. Na fotografii vidieť aj sloty pre horné ventilátory, ktoré neuberajú z vnútorného priestoru skrinky, ale sú akoby vnorené do hornej nadstavby.

Diskový kôš je štandardne nastavený na kombináciu 3x 3,5" (dolu) + 4x 2,5" (hore). Posunutím ľavej steny zarovno spodnou časťou z neho viete spraviť 7x 3,5", ak ale máte grafickú kartu dlhšiu než 322mm, musíte ju demontovať úplne. Zostane vám 3x 3,5" bez akejkoľvek možnosti osadiť 2,5" disk.

Detail jednostranného poistného mechanizmu optických mechaník. V každom prípade odporúčam mechaniku zabezpečiť jednou/dvoma skrutkami z pravej strany.

Enermax iVektor - Montáž

Z veľkej kopy lyžín musíte vybrať tie správne, odlíšite ich jednoducho na základe vzdialenosti ostňov. Tie pre 3,5" disky majú širšiu rozteč. V SSD nedržia veľmi presvedčivo a pri montáži ich treba neustále pridržať prstami, aby neodpadli.

Inštalácia všetkých komponentov prebieha hladko, jediný problém som mal s osadením grafickej karty, ktorá vliezla len tak tak. Aj to som najprv musel vymontovať stenu diskového koša, nasadiť grafiku a stenu namontovať naspať (vzdialenosť medzi heatpipes chladiča grafickej karty a diskovým košom ilustruje fotografia nižšie).

Do skrinky som pridal aj dva ventilátory Noctua NF-S12A FLX zregulované na 700 otáčok. Jeden vpredu, druhý hore nad chladičom procesora.

LTT... :-)

Finálna zostava v Enermax iVektor.

Enermax iVektor - Testovacia zostava, Metodika, Výsledky meraní

Procesor Intel Core i5 750 (95W) tiká na 3,4GHz@1.33v za výdatnej asistencie výkonného vzduchového chladiča Noctua NH-D14 s ventilátormi NF-P12@900RPM (U.L.N.A adaptér) a NF-P14@900RPM (U.L.N.A. adaptér). Týmto sme zabezpečili účinné chladenie s minimálnym vplyvom na zvýšenie hlučnosti zostavy.

Nenásytná grafická karta GTX 280 (236W) síce nepatrí k novinkám na trhu, no spotrebou a vyžarovaným teplom je porovnateľná napr. s GTX 580 (244w). Nakoľko mal dodávaný chladič veľké ťažkosti s udržaním teploty jadra v prijateľných hodnotách (do 105°C), pristúpili sme k jeho výmene za Accelero XTREME Plus II, čím sme sa, dúfajme :-), vyhli problémom, ktoré by v budúcnosti mohli nastať pri testoch v horšie vetraných skrinkách.

Otáčky trojice 92mm ventilátorov sú regulované na 7v a pohybujú sa na úrovni ~900RPM. Chladenie je veľmi účinné a tiché, s minimálnym vplyvom na hlučnosť zostavy. S Accelero XTREME Plus II sme si mohli dovoliť aj mierne navýšenie frekvencií. Zo štandardných 600/1300/1100 sme sa pohli na  670/1350/1300 (jadro, "šejdery", pamäte).

Testovacia zostava

procesor: Intel Core i5 750@3.4GHz@1.33v + Noctua NH-D14
grafická karta: ASUS GeForce GTX 280@default + Accelero Xtreme Plus II@7v
základná doska: ASUS P7P55 Deluxe
ssd: Kingston HyperX 120GB
ram: 2x1GB Kingston DDR3 KHX16000D3K2/2GN
zdroj: Enermax Revolution X't 630W
operačný systém: MS Windows 7 Enterprise 64b
systémové ventilátory: 1x 120mm Enermax, 2x Noctua NF-S12A FLX@700RPM

Vďaka za hardvérovú podporu patrí spoločnostiam

Metodika Merania

Grafická karta bola zaťažovaná benchmarkom Kombustor približne 15 minút, resp. po dobu preukázateľného ustálenia teplôt. Minimálne a maximálne hodnoty boli odčítavané z programu AIDA64.

Na zahrievanie procesora bol použitý známy program Prime95 v 64bit verzii. Procesor bol zaťažovaný 15 minút a hodnoty odčítavané z programu AIDA64.

Na meranie hluku sme použili hlukomer Voltcraft SL-100 . Meralo sa zo vzdialenosti 75cm, diagonálne na ľavú bočnicu v móde „slow“. Hlukomer bol umiestnený na statíve. V zostave okrem systémových ventilátorov bežali vrtule Noctua NF-P12@900RPM a Noctua NF-P14@900RPM (chladič procesora) a jedna v zdroji Enermax Revolution X't 630W s automatickou reguláciu.

Nameraná izbová teplota, pri ktorej boli realizované testy teplôt bola 22 stupňov celzia.

Aby sme eliminovali rozdielne podmienky pri testoch teplôt komponentov v jednotlivých skrinkách, všetky uvedené teploty sú po odpočítaní nameranej izbovej teploty (∆t). Výsledky sú zoradené vzostupne, podľa nameraných hodnôt v záťaži zvlášť pre procesor a grafickú kartu.

Testy prebehli pri nasledovných nastaveniach

Teploty procesora

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži (červené stĺpce).
Tmavším odtieňom sú vyznačené konfigurácie s pridanými ventilátormi, ktoré nie sú súčasťou štandardného balenia.

Teploty grafickej karty

Výsledky zoradené vzostupne podľa nameraných teplôt grafickej karty v záťaži (modré stĺpce).
Tmavším odtieňom sú vyznačené konfigurácie s pridanými ventilátormi, ktoré nie sú súčasťou štandardného balenia.

Meranie hlučnosti

Výsledky zoradené vzostupne podľa nameranej hlučnosti zo vzdialenosti 75cm.
Tmavším odtieňom sú vyznačené konfigurácie s pridanými ventilátormi, ktoré nie sú súčasťou štandardného balenia.

Enermax iVektor - Analýza výsledkov, Zhodnotenie, Záver

Rád by som v tejto chvíli napísal, že aj jeden 120mm šašo dokáže spraviť veľké divadlo, no opak je pravdou. Na tak veľkú skrinku je prosto jeden ventilátor na výstupe primálo. V teplote procesora v záťaži zaostáva na maximálnych otáčkach o 12°C za lídrom SilverStone FT04, jadro grafickej karty je teplejšie o 6°C než v NZXT Phantom 630. Poviete si fajn, dva, resp. trikrát drahšie skrinky.

Dôkazom toho, že to ide lepšie aj v rovnakej cenovej hladine, sú napríklad Antec Three Hundred Two alebo Corsair 300R. Obe ukázali iVektor chrbát z poriadnej diaľky.

Byť v koži chlapíkov v Enermax, zaplním všetky tri koncovky dodávaného regulátora. Štandardne dodávaný ventilátor v prednej, a najmä hornej pozícii by skrinke rozhodne prospeli. Užívateľ by mal možnosť voľby, či uprednostní vyšší chladiaci výkon alebo tichú prevádzku.

Ku cti dodávaného ventilátora budiš aspoň hlučnosť na minimálnych otáčkach (21dBA@75cm) a najhoršie to nie je ani na maxime - 25dBA.

Zhodnotenie, Záver

Najnovším prírastkom v svojom skrinkovom portfóliu Enermax neprekročil svoj tieň. iVektor je vcelku zaujímavý kúsok po dizajnovej stránke rozhodne sa nemusí hanbiť ani za materiálové spracovanie. Vďaka vypuklým bočným panelom podporuje veľmi vysoké chladiče procesora a s kabelážou sa tiež netreba príliš maznať.

Integrovaný troj polohový regulátor potiahne tri ventilátory a je veľká škoda, že výrobca iVektor vybavuje len jedným v zadnej pozícii. Chladiaci výkon tak ďaleko zaostáva za konkurenčnými skrinkami a náplasťou je aspoň nízka prevádzková hlučnosť.

Vo vnútri vám iVektor pripraví minimum prekvapení, azda jediným zaujímavým prvkom je flexibilný diskový kôš, kde sa môžete rozhodnúť, či hornú polovicu využijete na štyri 3,5", štyri 2,5" disky alebo ho s ohľadom na dĺžku grafickej karty vymontujete úplne.

To však dnes, bohužiaľ, nepostačí ani na medailu za dobrý pomer cena/výkon (nech by sme si za výkon dosadili čokoľvek). Jedine, že by sa v budúcnosti predával v "bandli" spolu s ďalším vektorom... :-))

Testovaciu vzorku skrinky iVektor a zdroja Revolution X't 630W poskytla spoločnosť Enermax.
