Gelid SpeedTouch 6 - Dizajn, konštrukcia, montáž

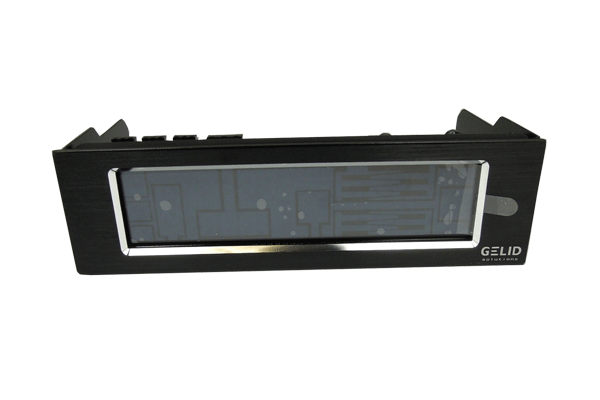

Hlavnou a užívateľsky jednoduchšou časťou je predná časť regulátora, ktorej dominuje displej s modrým podsvietením. Jeho uhlopriečku výrobca nedefinuje, iba uvádza šírku 113mm a výšku 26mm. Ide o kapacitný typ displeja, ktorý kryje ešte ochranná fólia. Pre lepšie ovládanie ju samozrejme odporúčam odstrániť.
Okolie displeja je pomerne čisté a pôsobí elegantným a luxusným dojmom. Ten dotvára najmä brúsený hliník. V pravom rohu si našlo miesto logo Gelid.

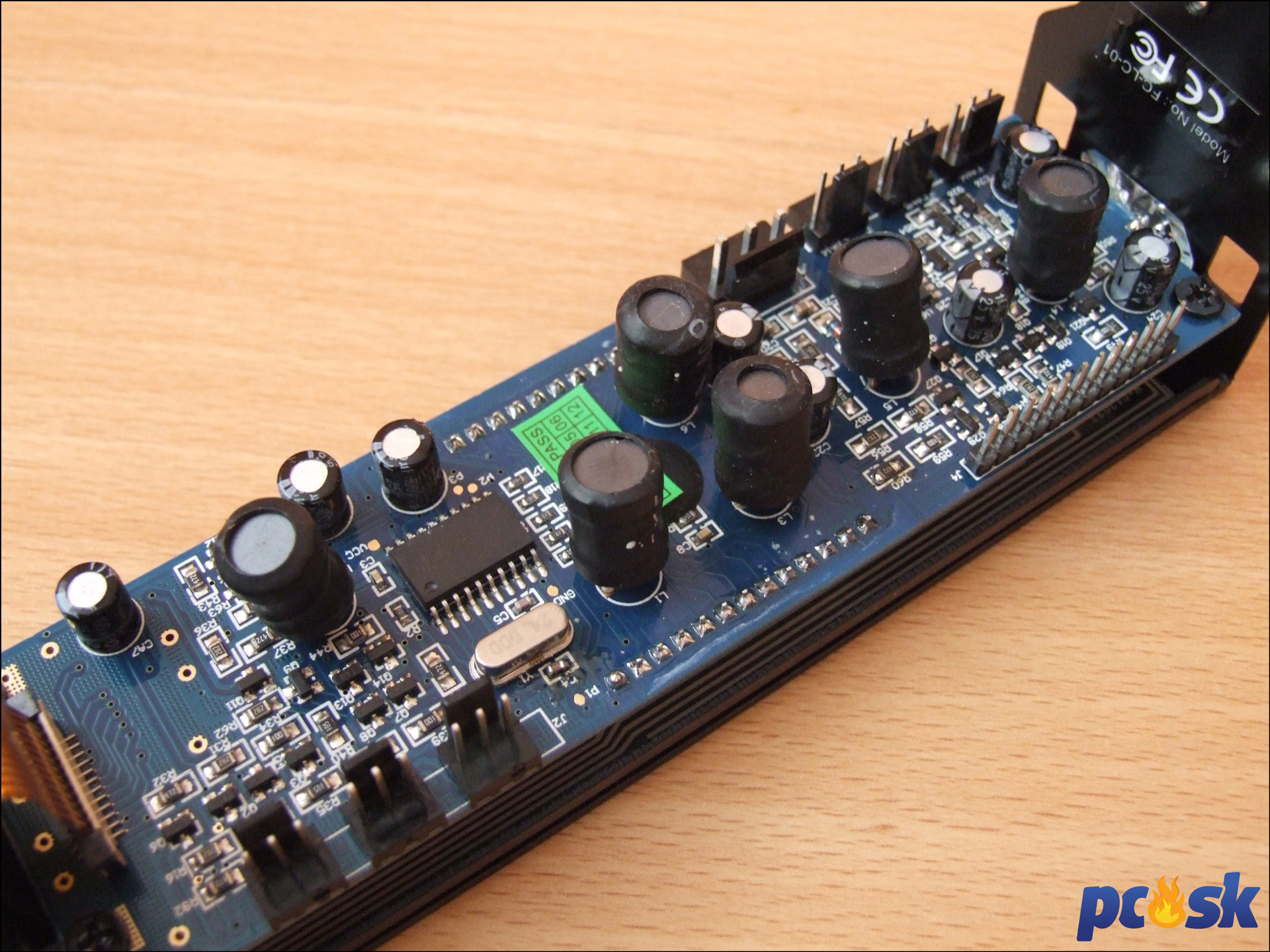

Pre kutilov a pokročilejších užívateľov je určite zaujímavejšia vnútorná strana chladiča. Na tej sa totiž tradične nachádza plošný spoj s potrebnou elektronikou.
Na plošnom spoji nájdeme 6 trojpinových konektorov pre ventilátory a rovnako 6 dvojpinových konektorov zoradených za sebou pre teplotné senzory. Pre identifikovanie konektorov pre ventilátory poslúžia aj malé popisy na PCB. Vedľa trojice konektorov pre ventilátory je väčší 3-pin pre privedenie elektriny. Na druhej strane tohto kábla nájdeme veľký MOLEX konektor, ktorý sa v dnešnej dome už často nepoužíva.
Okrem konektorov je na plošnom spoji samozrejme aj množstvo kondenzátorov, cievok a čipov. Práve na trčiace cievky si dávajte pri montáži pozor nakoľko nie je problém ohnúť ich či v horšom prípade až zlomiť.

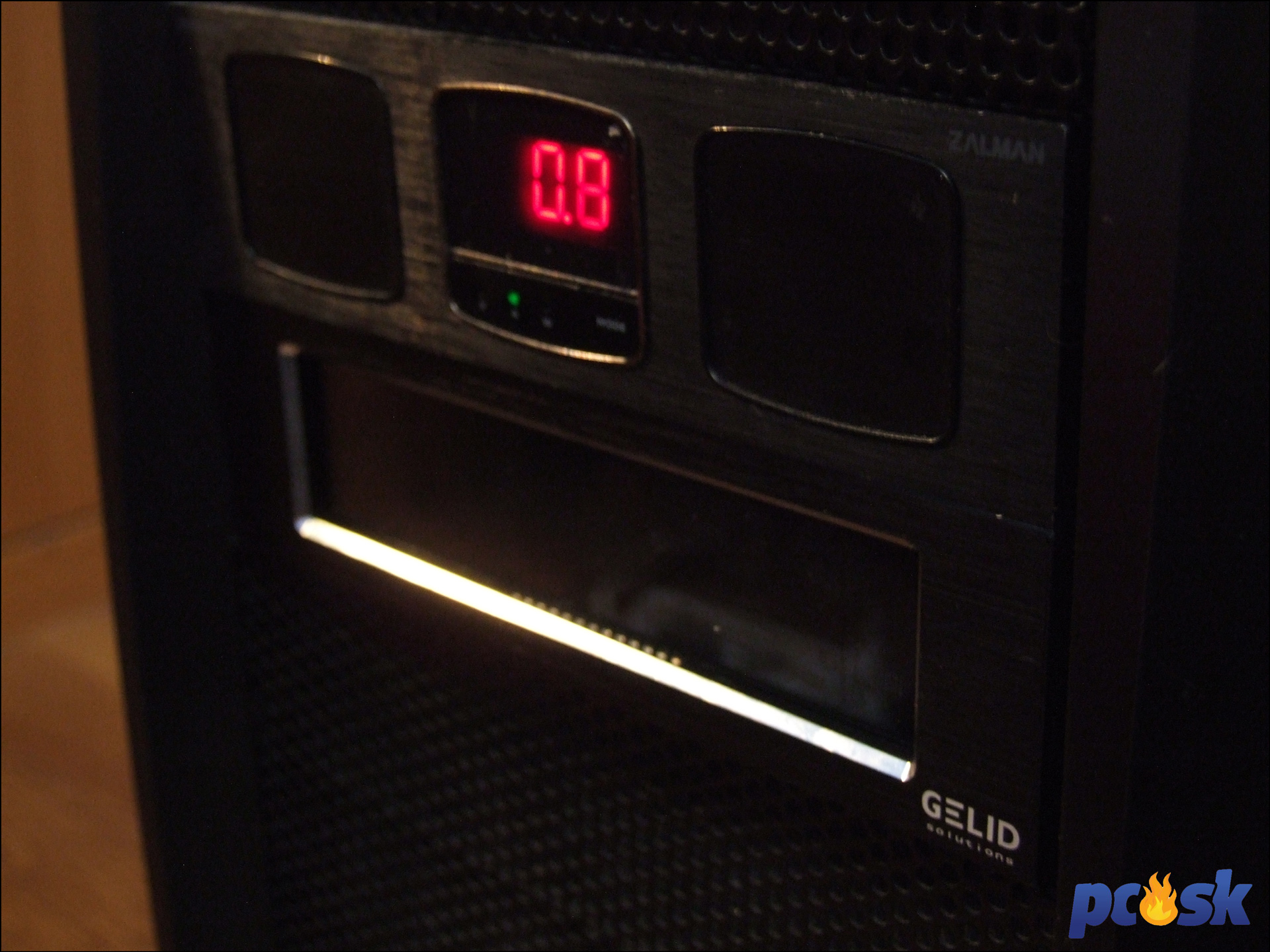

Inštalácia regulátora však nie je nijak komplikovaná. Stačí s pomocou priložených skrutiek priskrutkovať regulátor do 5,25" pozície, pripojiť MOLEX kábel do zdroja a 3-pin konektor na regulátor a základná montáž je hotová. V takomto stave by však regulátor sotva plnil svoj účel a tak ideme pridať nejaké ventilátory a teplotné sonzory.

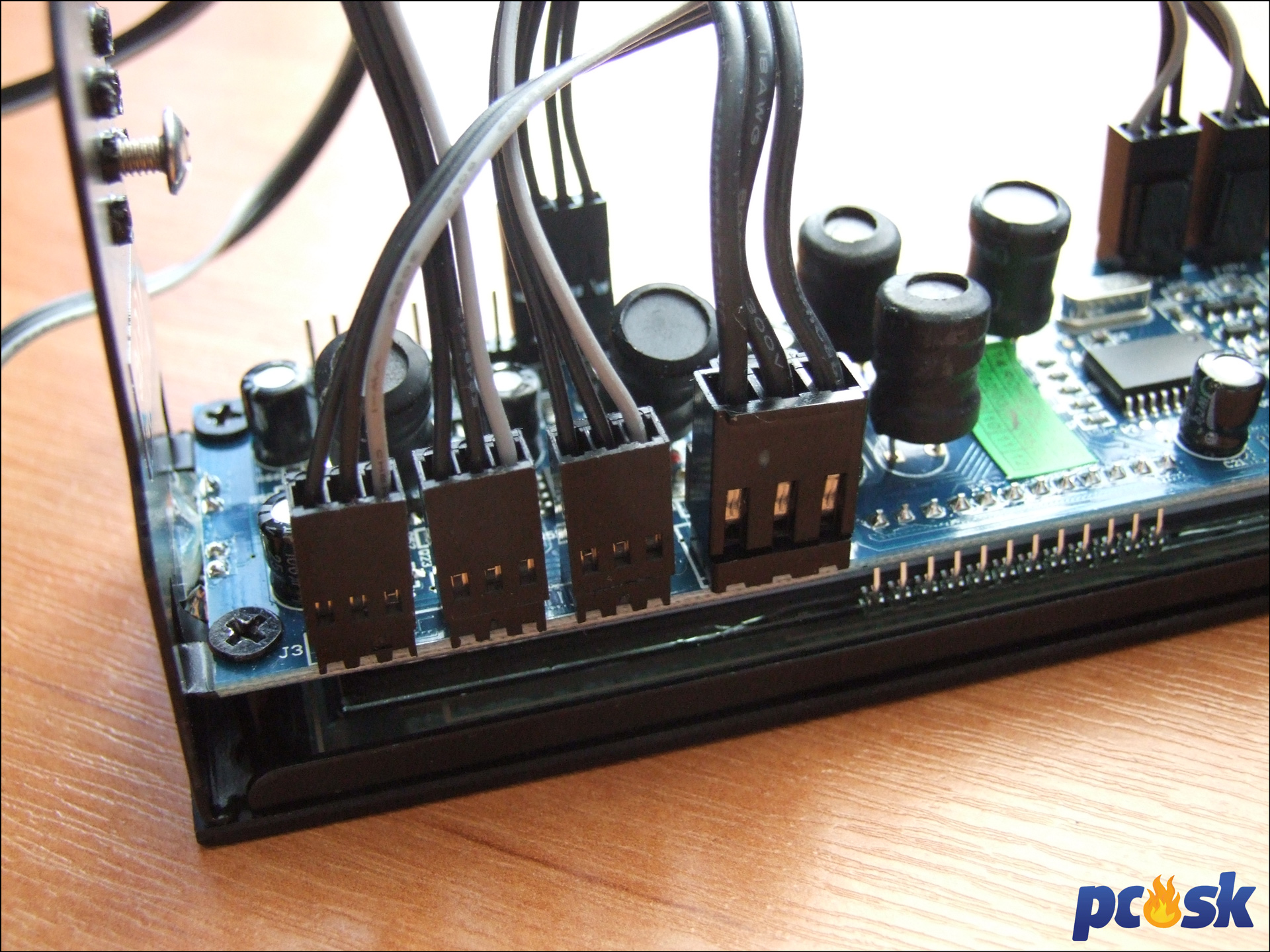

Regulátor podporuje ako 3-pinové tak i 4-pinové ventilátory čo samozrejme radi počujeme. Pripojenie ventilátorov je hračka, stačí jeden koniec pichnúť do regulátora a do druhého konca ventilátor.
Poteší aj označenie káblov pre ventilátory. Vďaka ním budete mať lepší prehľad o tom, ktorý ventilátor je k čomu pripojený. Káble sú dlhé 60cm čo je viac ako dostačujúce. Regulátor je schopný dodať výkon až 30W na kanál a dovedna vie obsluhovať 6 ventilátorov.

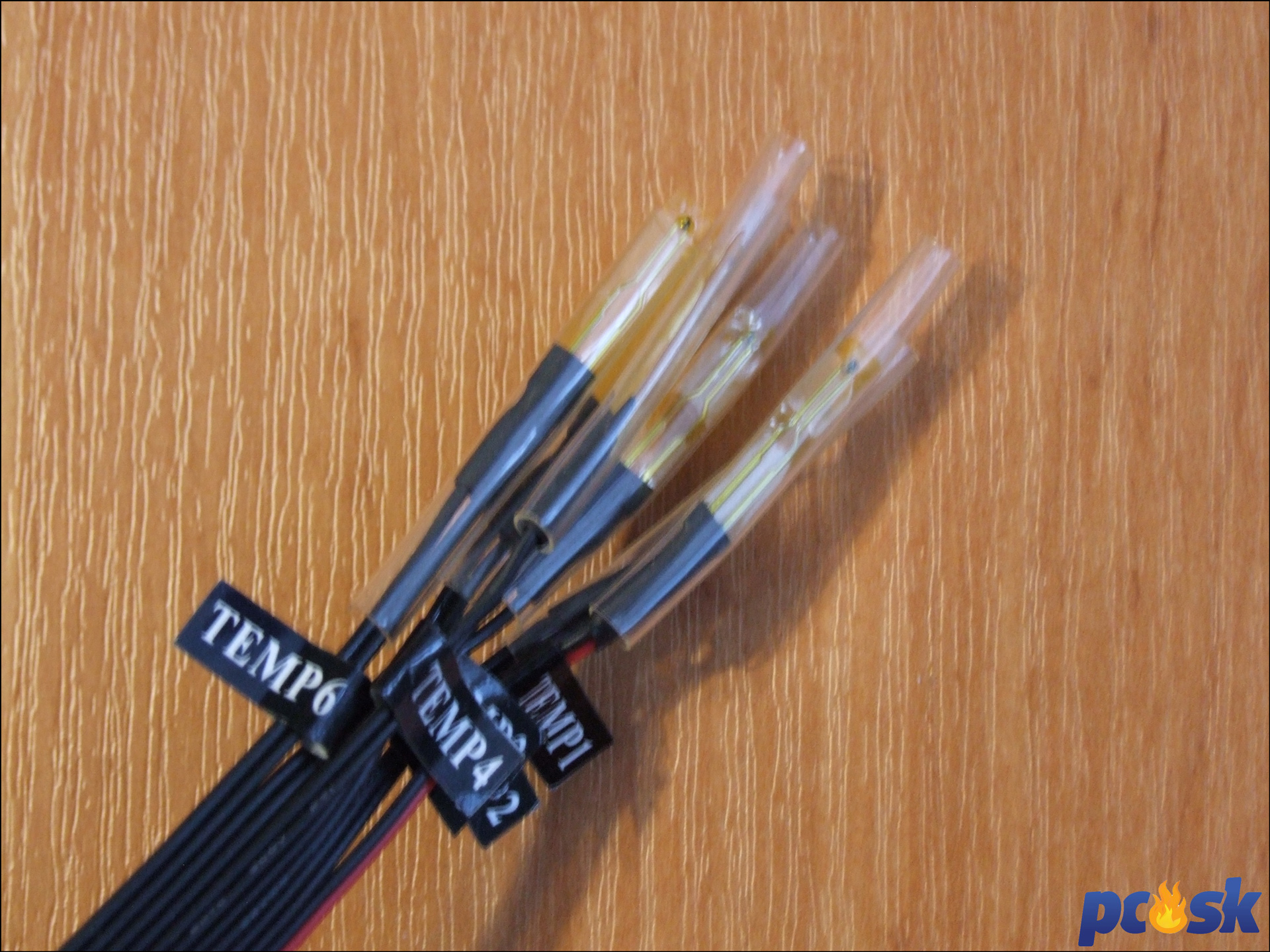

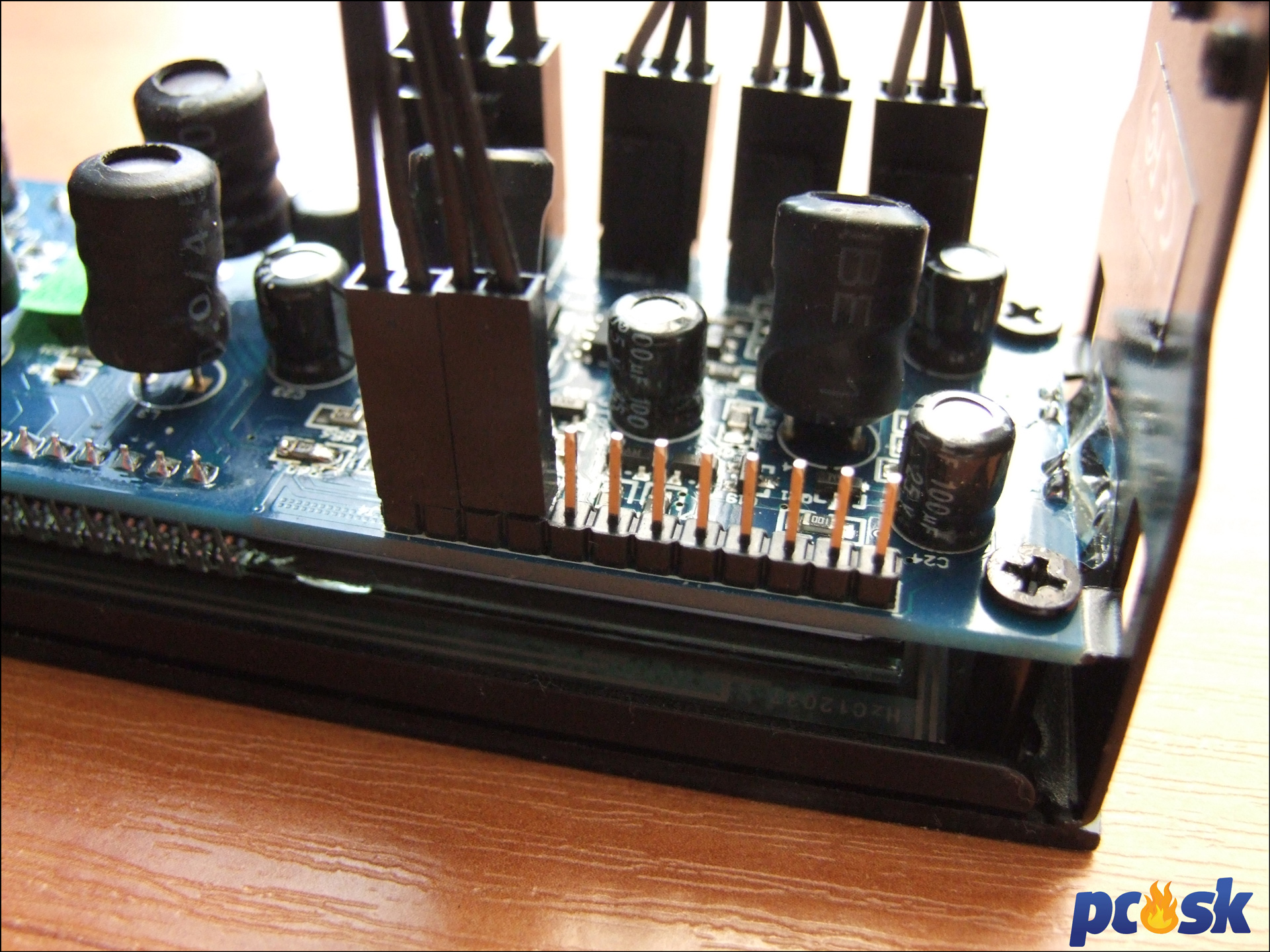

Pre kompletnú montáž zostáva už len pripojiť teplotné senzory, ktorých je rovnako 6 (plus 2 náhradné). Tieto senzory sa zapájajú do radu konektorov na plošnom spoji a priloženými páskami sa upevňujú na želané miesta (pevný disk, pasív na doske...). Teplotné senzory sú taktiež identifikované pomocou značiek.

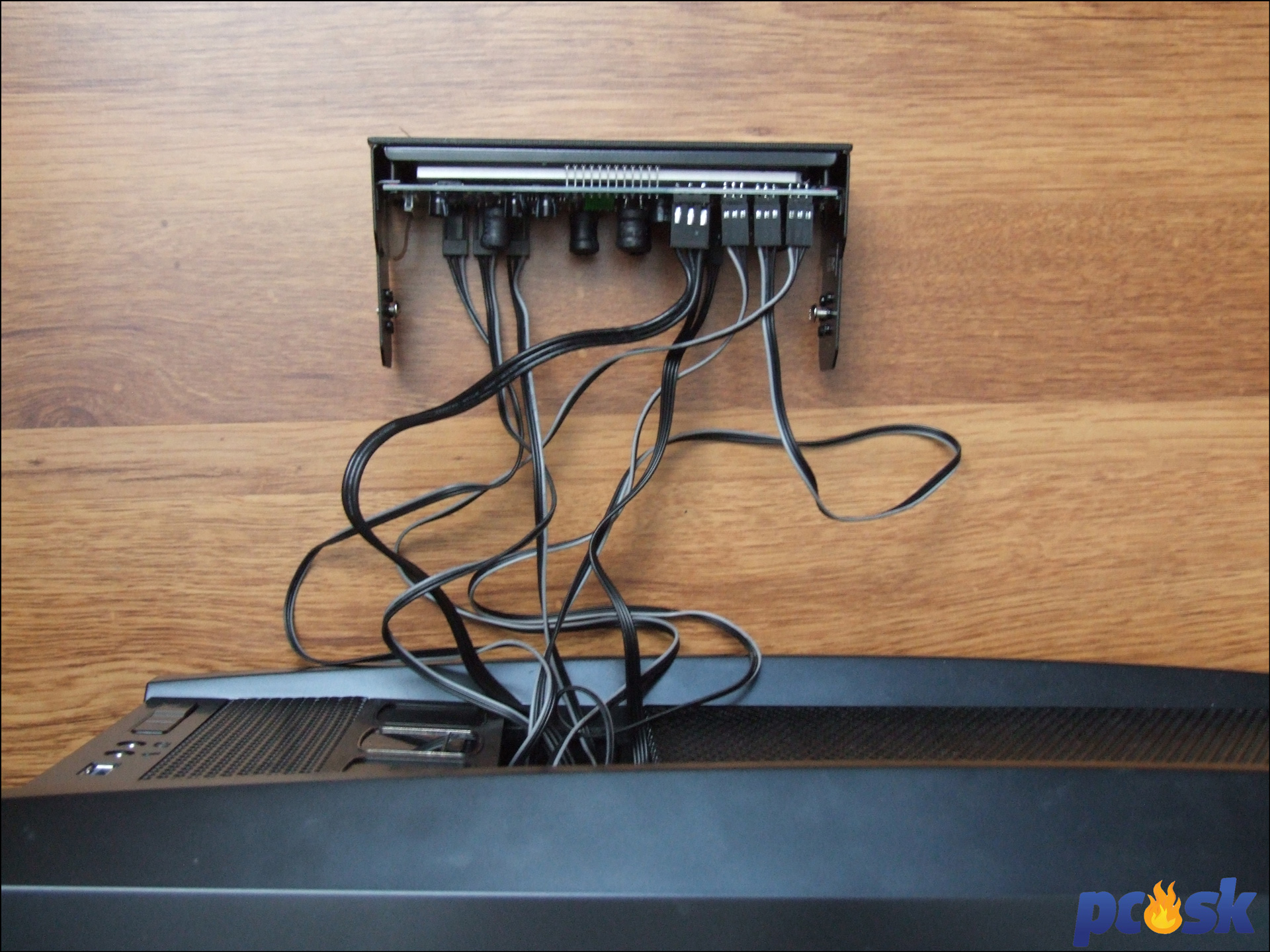

Montáž nesprevádzali žiadne nepríjemnosti a všetko išlo podľa plánu. Jedna vec, ktorej sa pri regulátoroch celkom nezbavíte je množstvo káblov, ktoré pobudnú v skrini a dokážu narobiť poriadny neporiadok. Veď stačí mať len 3 ventilátory (predpokladám, že človek, ktorý ma v PC len 1 či 2 ventilátory si nebude kupovať regulátor otáčok), 3 teplotné senzory a rázom je v skrini o 7 káblov viac (počítam aj MOLEX pre napájanie). Tento chaos dokážu čiastočne upratať skrinky so zadným priestorom pre schovanie káblov no i tak sa ich celkom nezbavíte.
