Čipset

S novými procesormi uviedol Intel aj nový čipset Z170, ktorý predstavuje nástupcu najvyššieho mainstream čipsetu Z97.


Ako odrazový mostík pre popis nového Z170 čipsetu použijeme obrázok vyššie. Čipset oproti Z97 prináša niekoľko zaujímavých noviniek a možno len samotný čipset by stál za upgrade. Nový PCH (Platform Controller Hub) dostal výrazný upgrade v Flex I/O rozbočovači, alebo HSIO. Ten má až 26 portov oproti 18 u Z97, ktoré môžu byť ľubovoľne priradzované zariadeniam v rozličných kombináciách. PCH je s procesorom spojený 4 linkami nového rozhrania DMI 3.0, ktoré oproti DMI 2.0 u Z97 poskytuje priepustnosť 8GT/s miesto 5GT/s. Výrazne narástol počet PCIe liniek, ktoré sú najnovšieho štandardu 3.0 a je ich 20, oproti 8 PCIe 2.0 u Z97. Z toho tak môžu ťažiť viaceré zariadenia, najmä asi rýchle SSD do M.2 slotu. Čipset podporuje aj viac USB 3.0 konektorov a to konkrétne 10. U Z97 to bolo 6. Starších USB 2.0 portov nakŕmi čipset 14. SATA3 portov zostalo 6, nový je však sieťový radič od Intelu I219-V, ktorý zrejme budú výrobcovia základných dosiek často využívať.

Detaily dosky

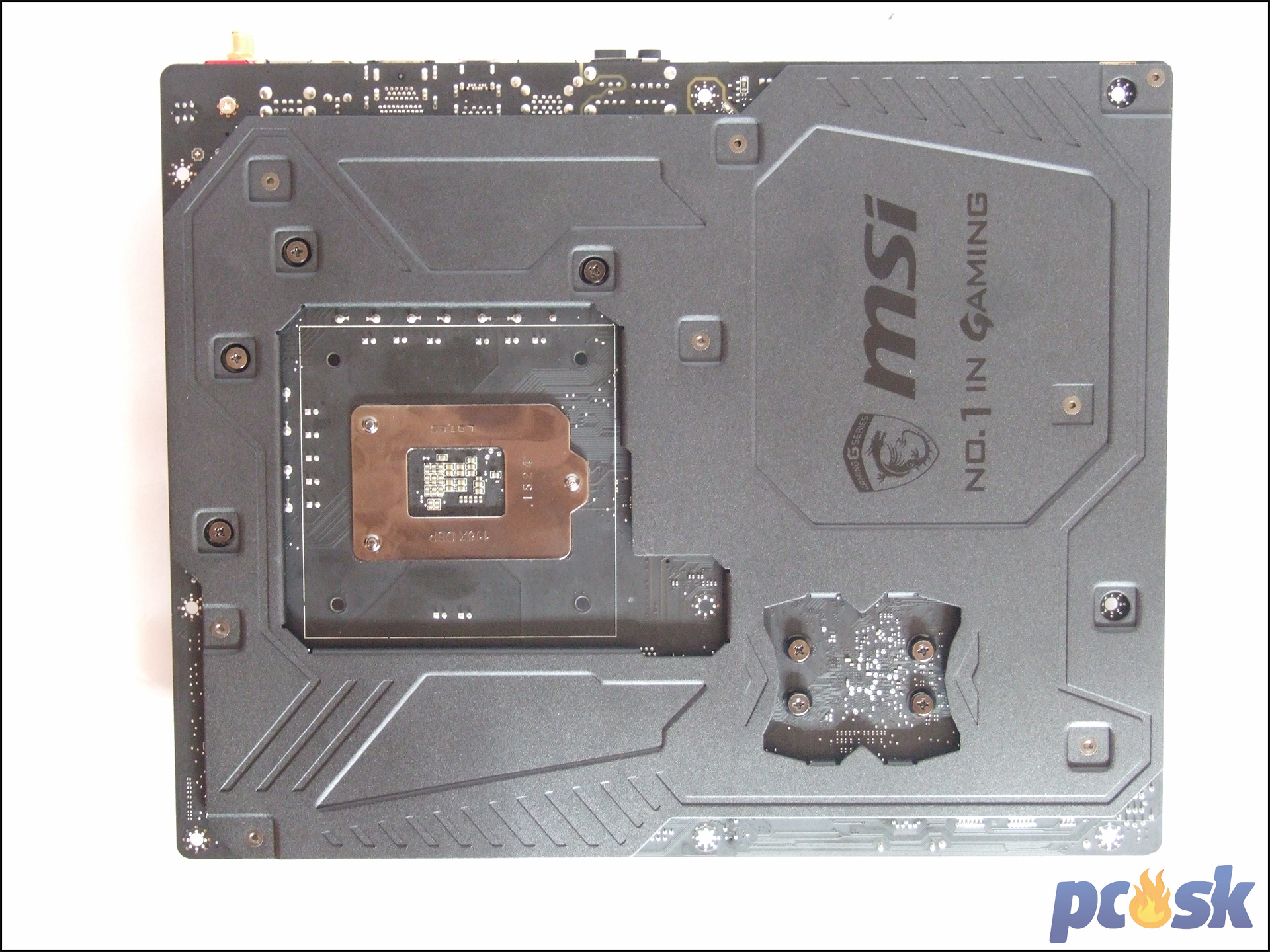

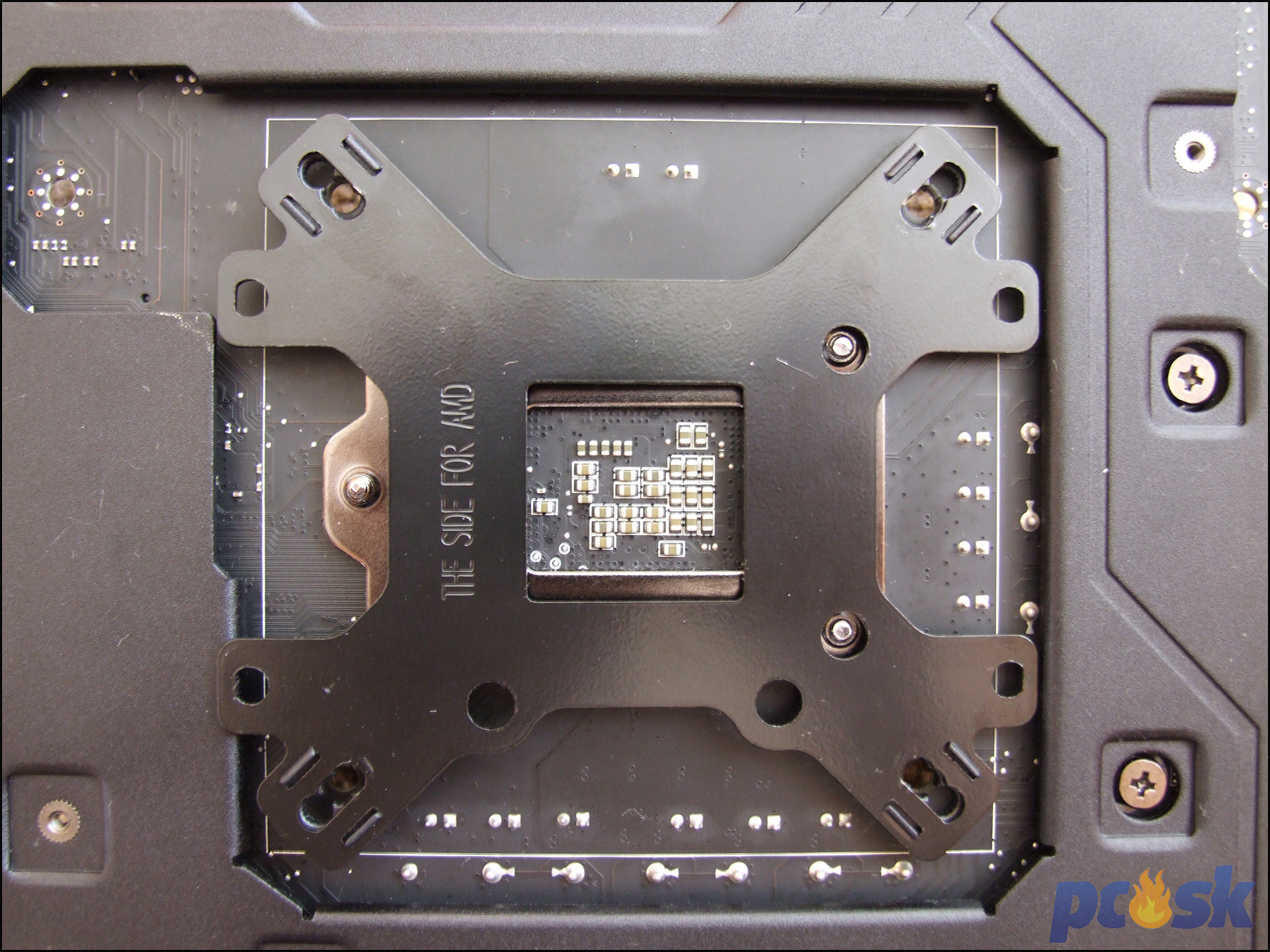

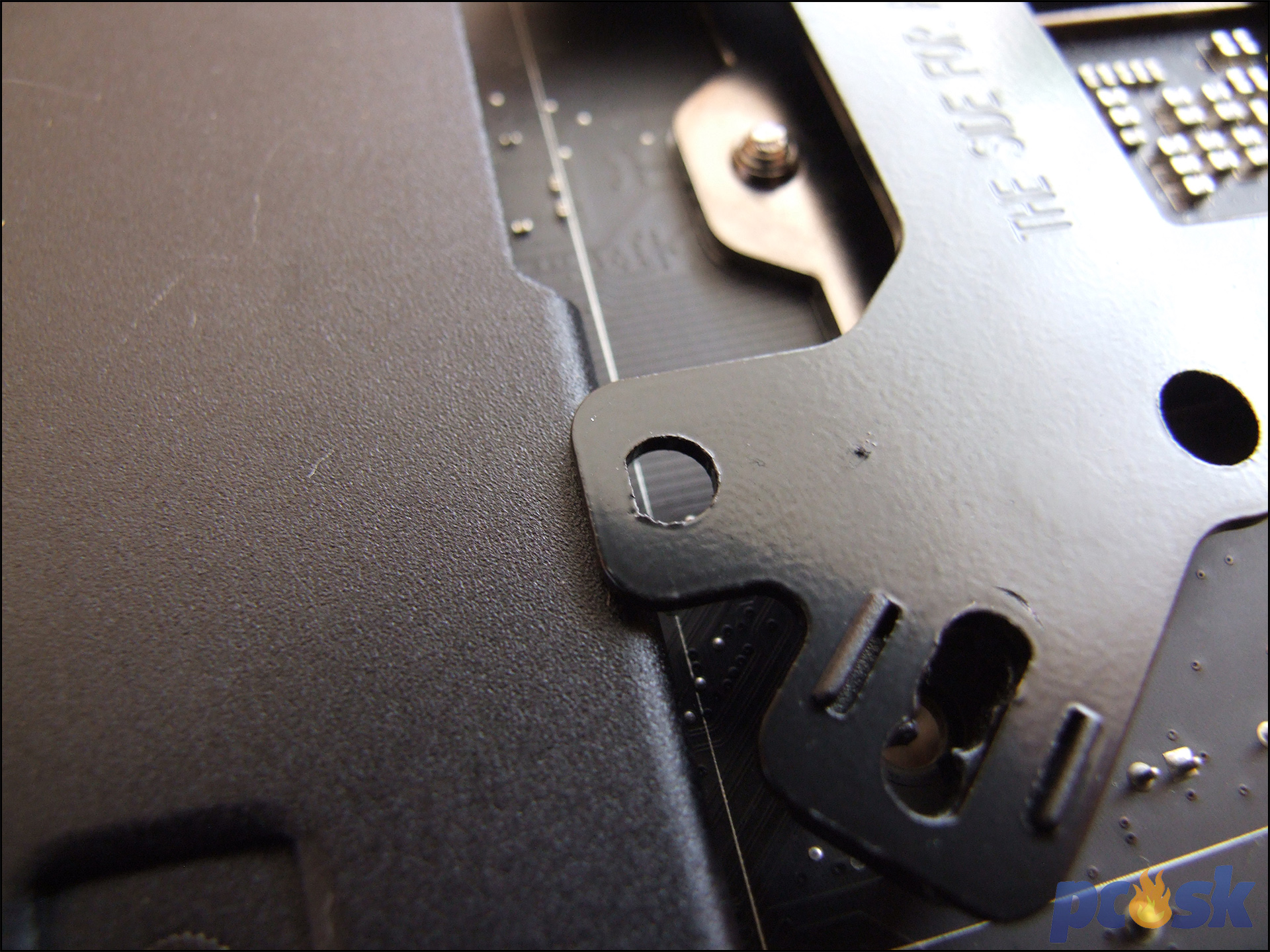

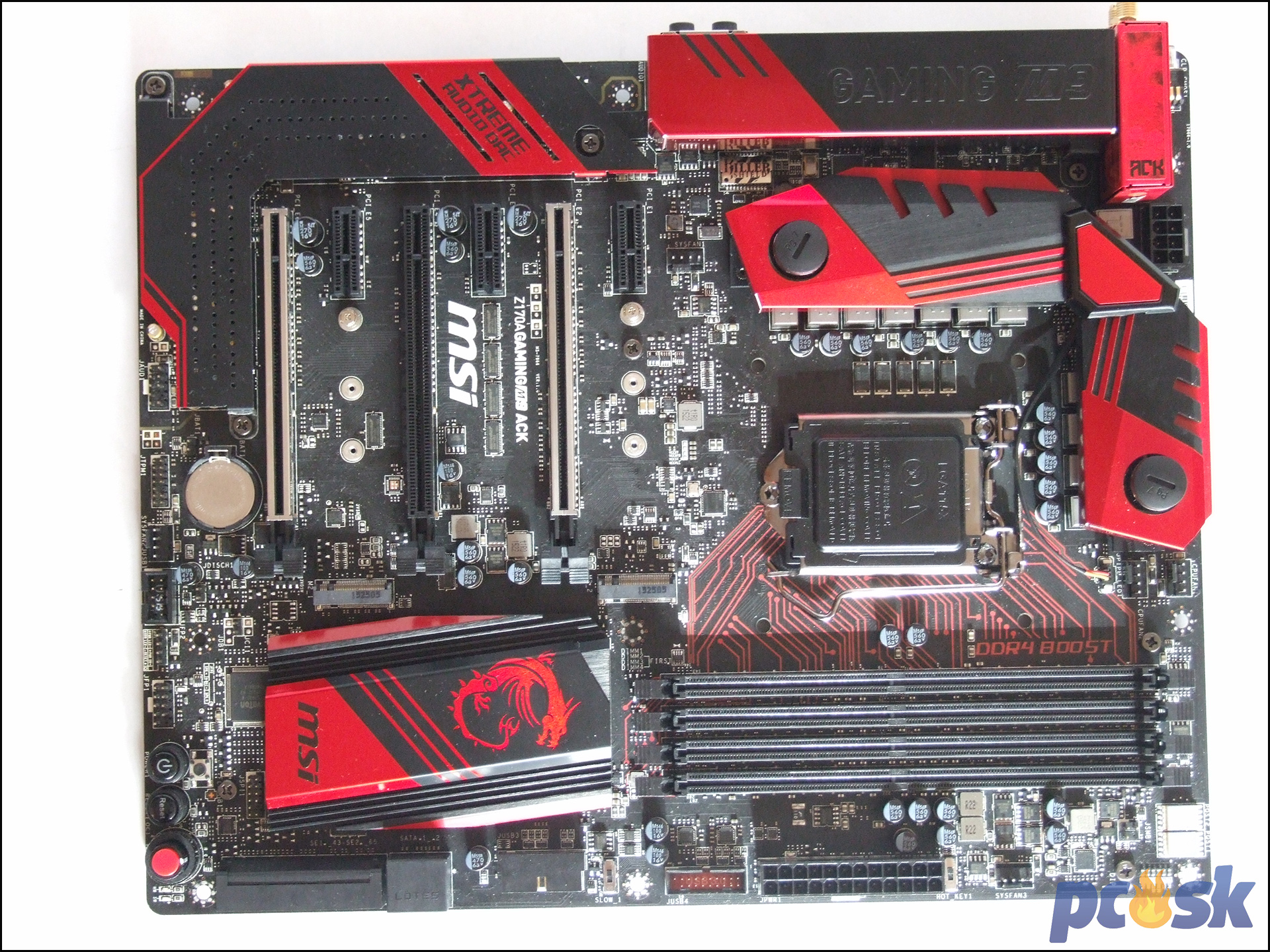

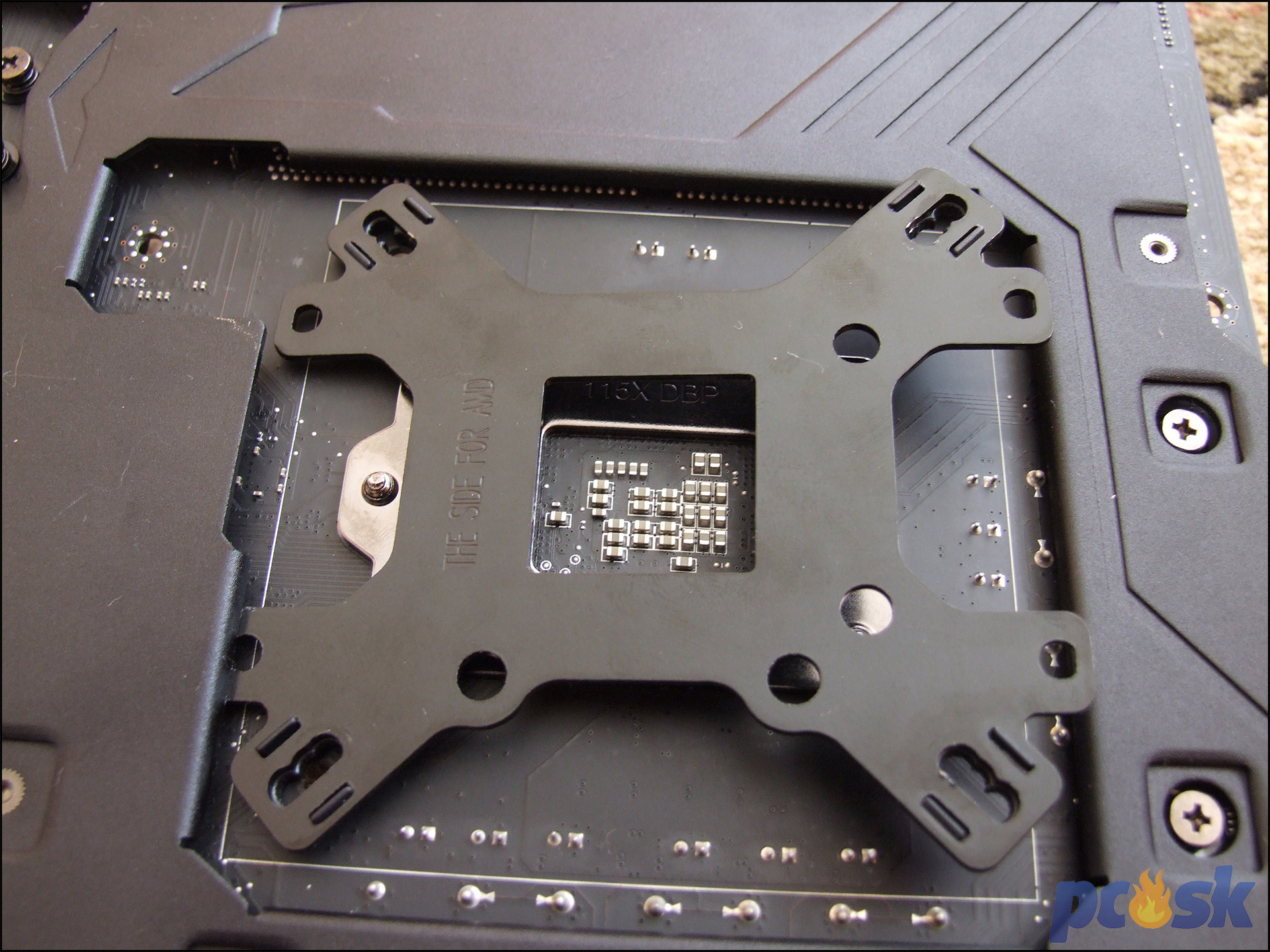

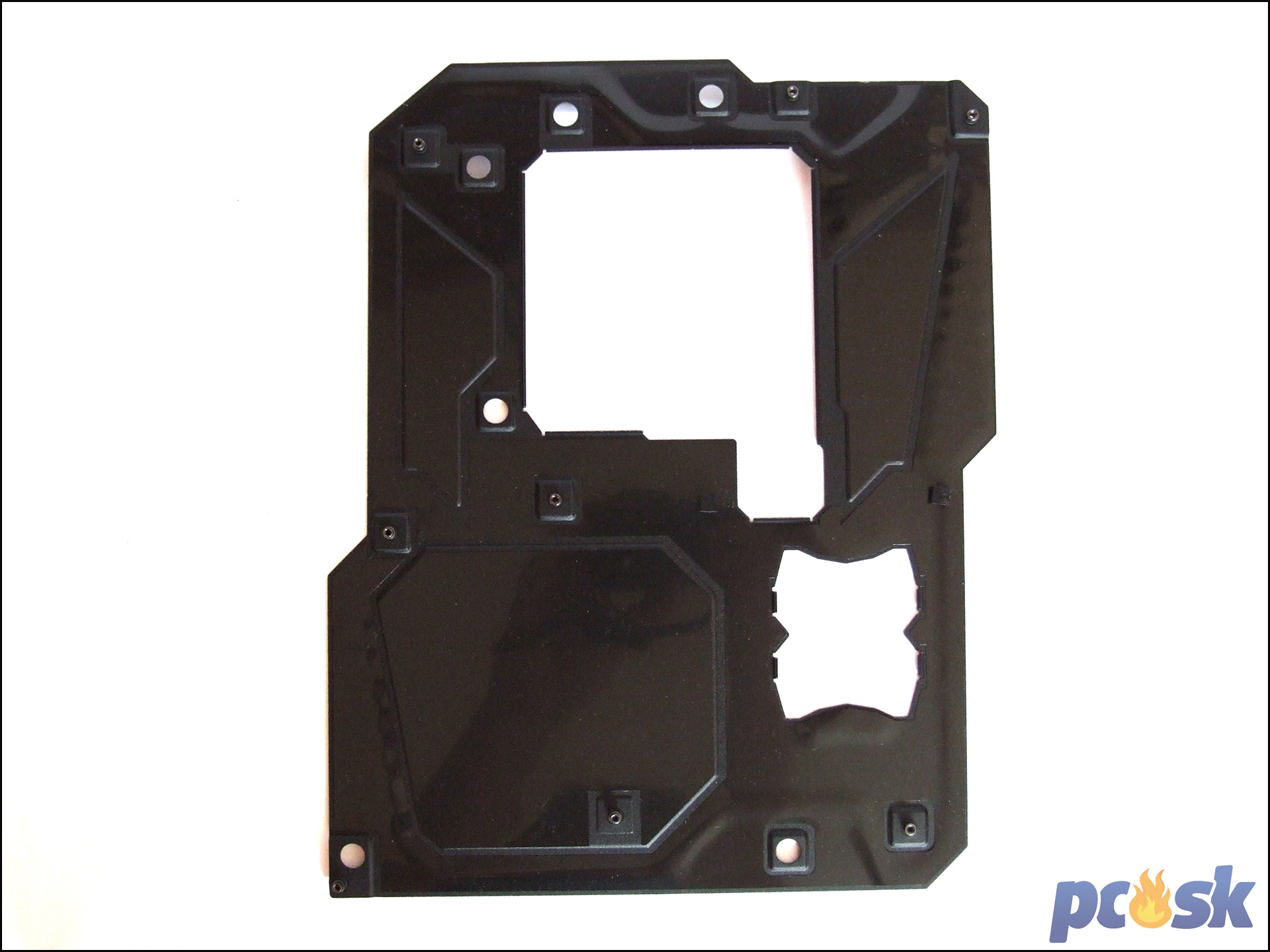

Konečne je tu časť, na ktorú je zvedavá asi väčšina z vás. Ideme sa reálne pozrieť na samotnú dosku. Tá je pomerne ťažká za čo môže najmä zadný plát z hrubého kovu. Keď už som pri ňom, hneď ho trochu skritizujem. Tento plát má spevniť dosku vďaka čomu môžete inštalovať aj tie najťažšie chladiče procesora bez obáv o prehnutie dosky. Ja som však pri montovaní obyčajného Alpenfohn Brocken ECO narazil na menší problém. Plát síce nie je v oblasti procesora, no niektoré backplate-y, ako napr. ten môj, môžu s plátom kolidovať a máte problém. V takomto prípade pomôže, ak backplate zasuniete pod plát na doske, čo však môže spôsobiť nadvihovanie opačného konca. S tým si poradia už skrutky v montážnom systéme chladiča, no určité pnutie tam bude. Druhou možnosťou je zloženie plátu na doske, čo našťastie ide bez problémov.

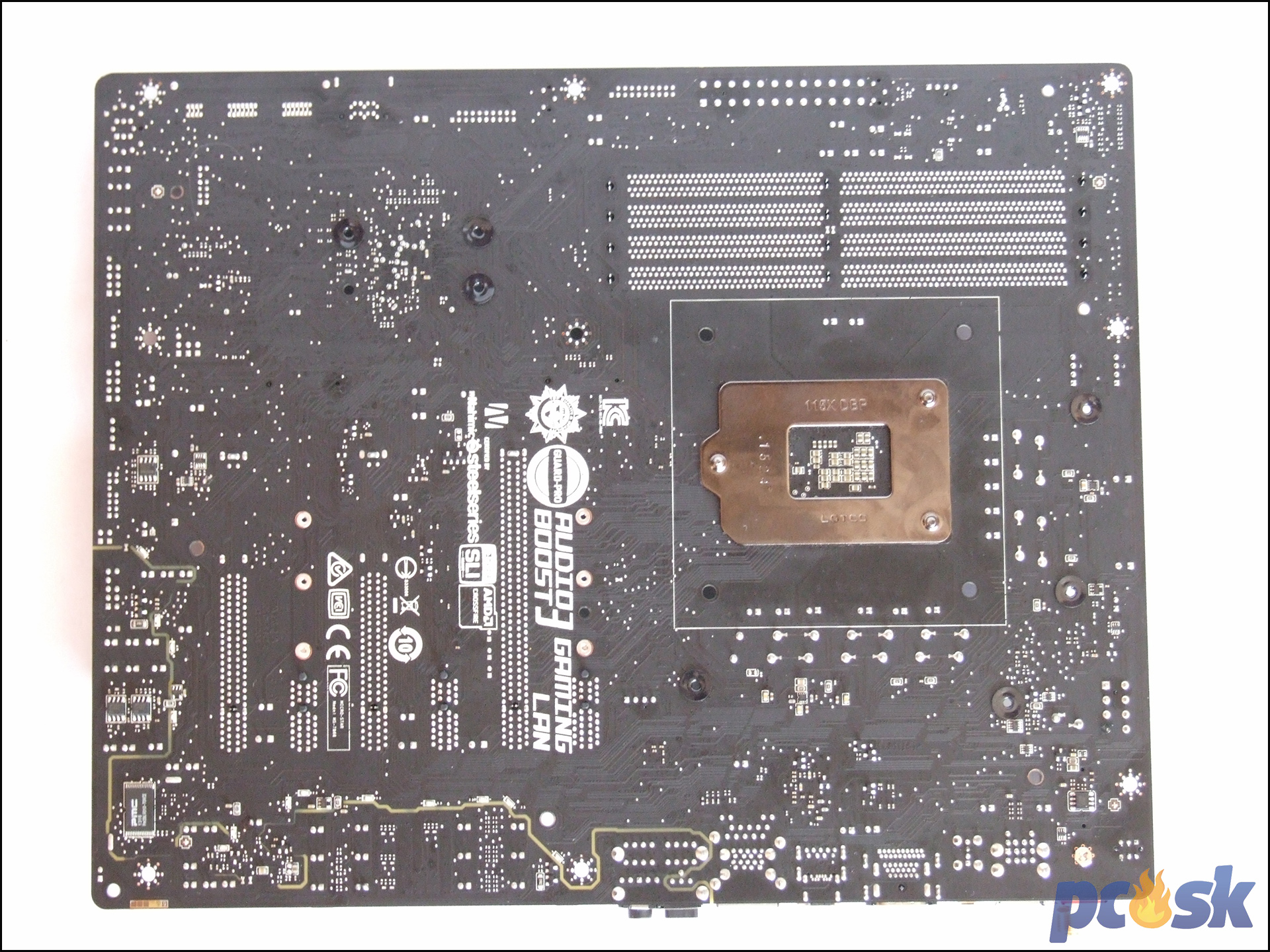

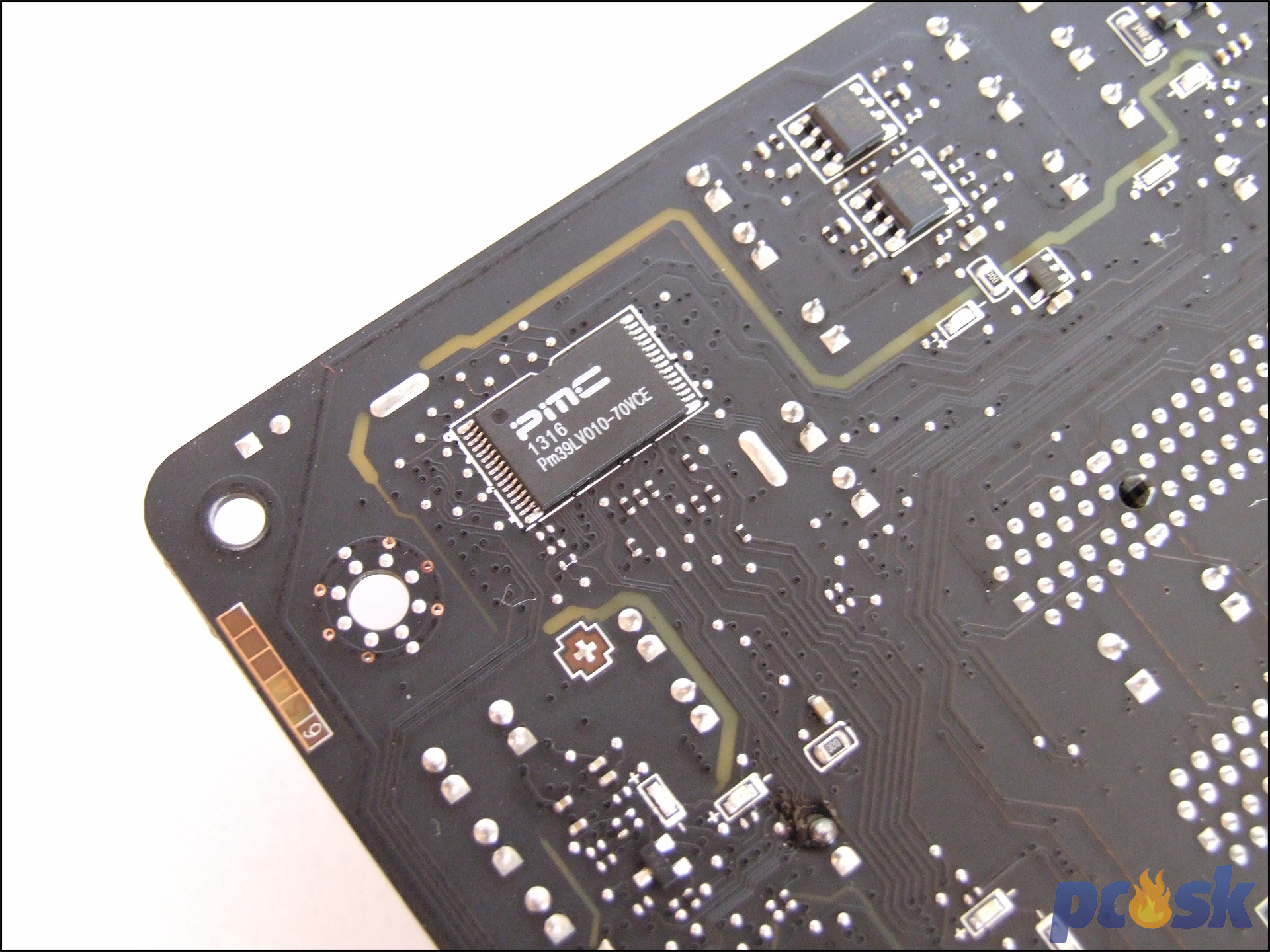

Po odkrytí plátu sa nič extra neukáže, snáď len čip PM39LV010-70vce od PMC Sierra.

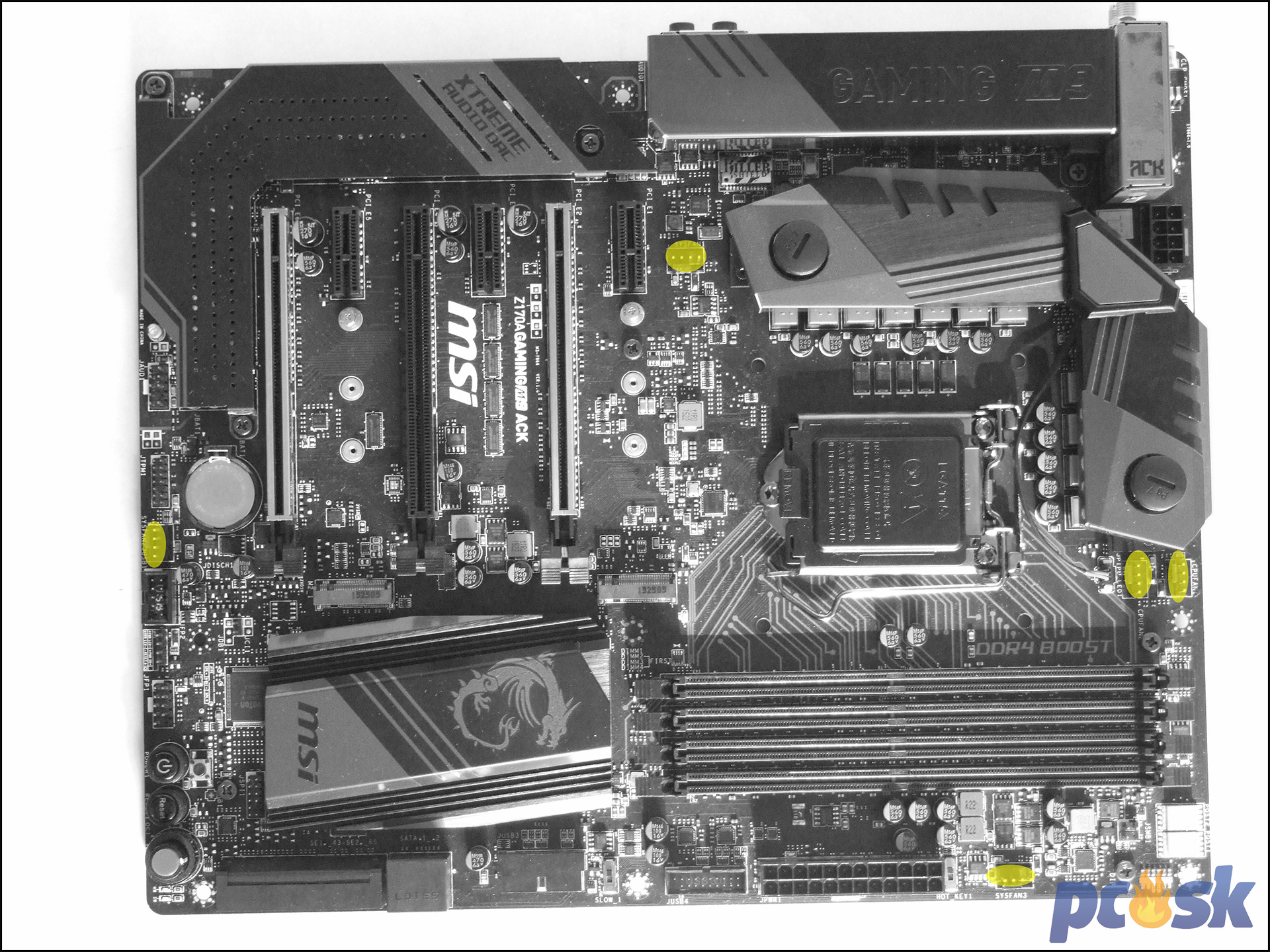

PCB je pevné a má 6 vrstiev. Dizajn dosky je už dobre známy z iných Gaming MSI dosiek. Neprehliadnuteľné sú plechy na zadnom paneli a audio časti. Oba plechy predstavujú tienenie pred elektromagnetickým rušením a sú prichytené skrutkami. Je ich tak možné jednoducho odstrániť.

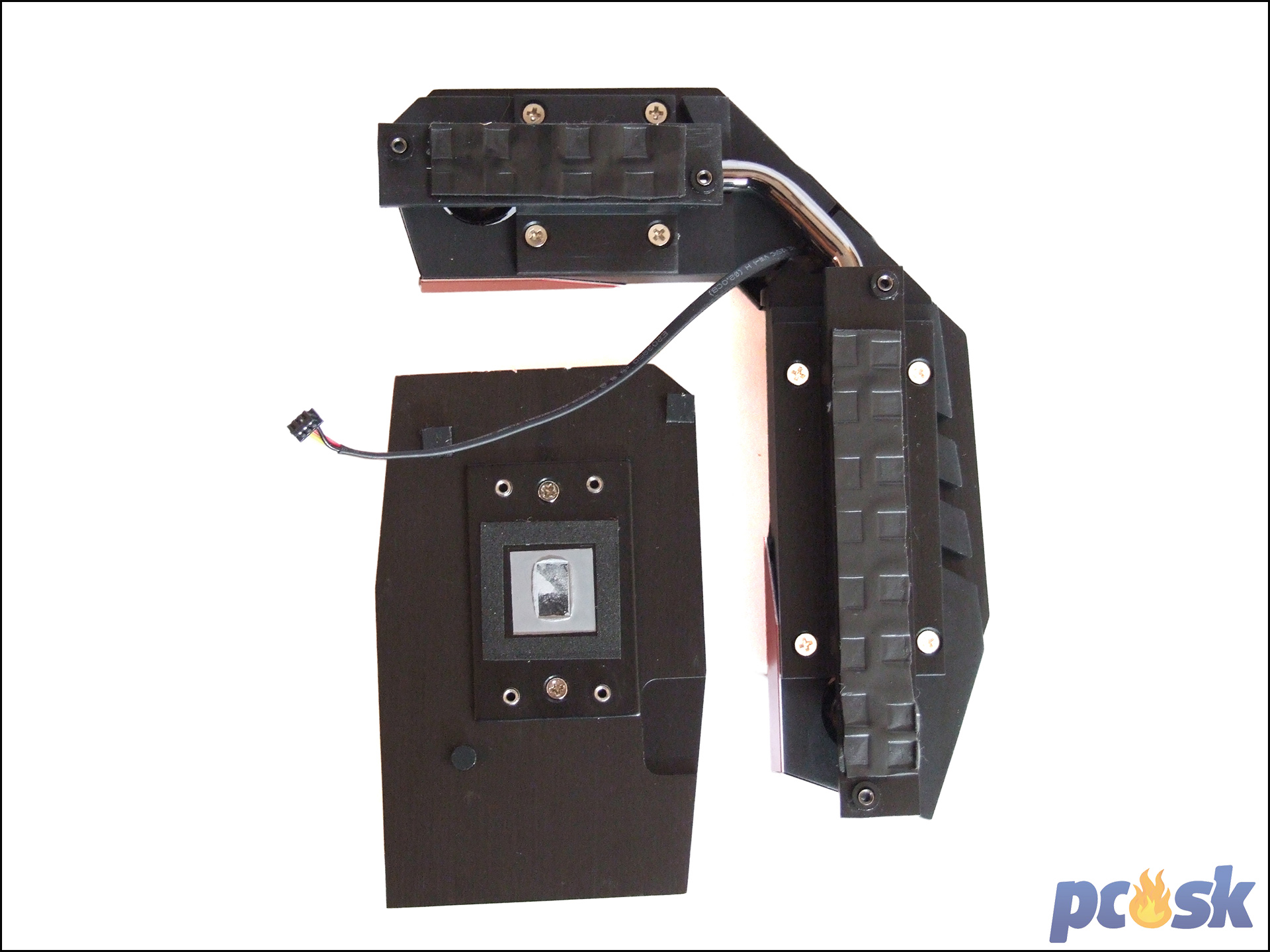

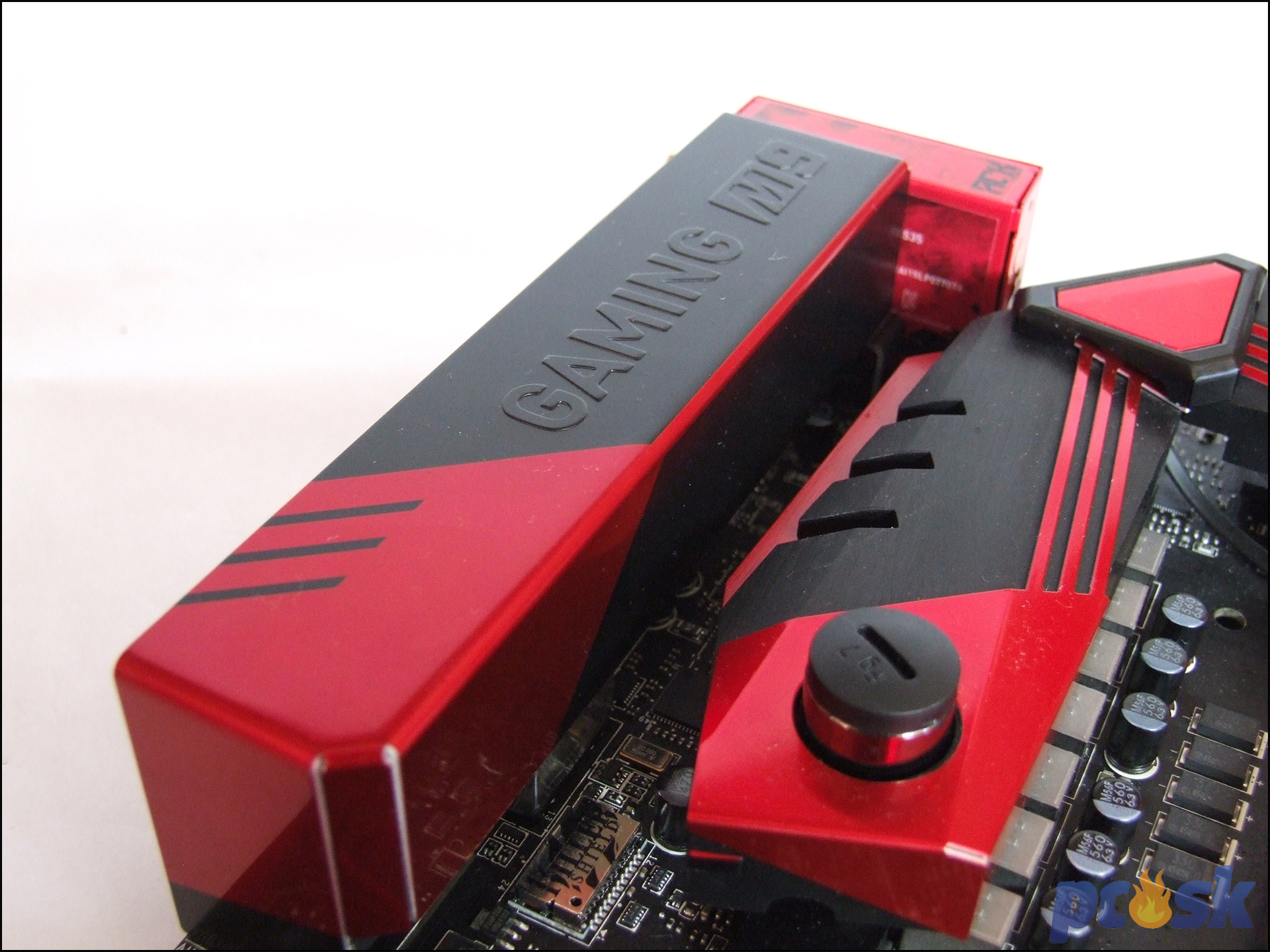

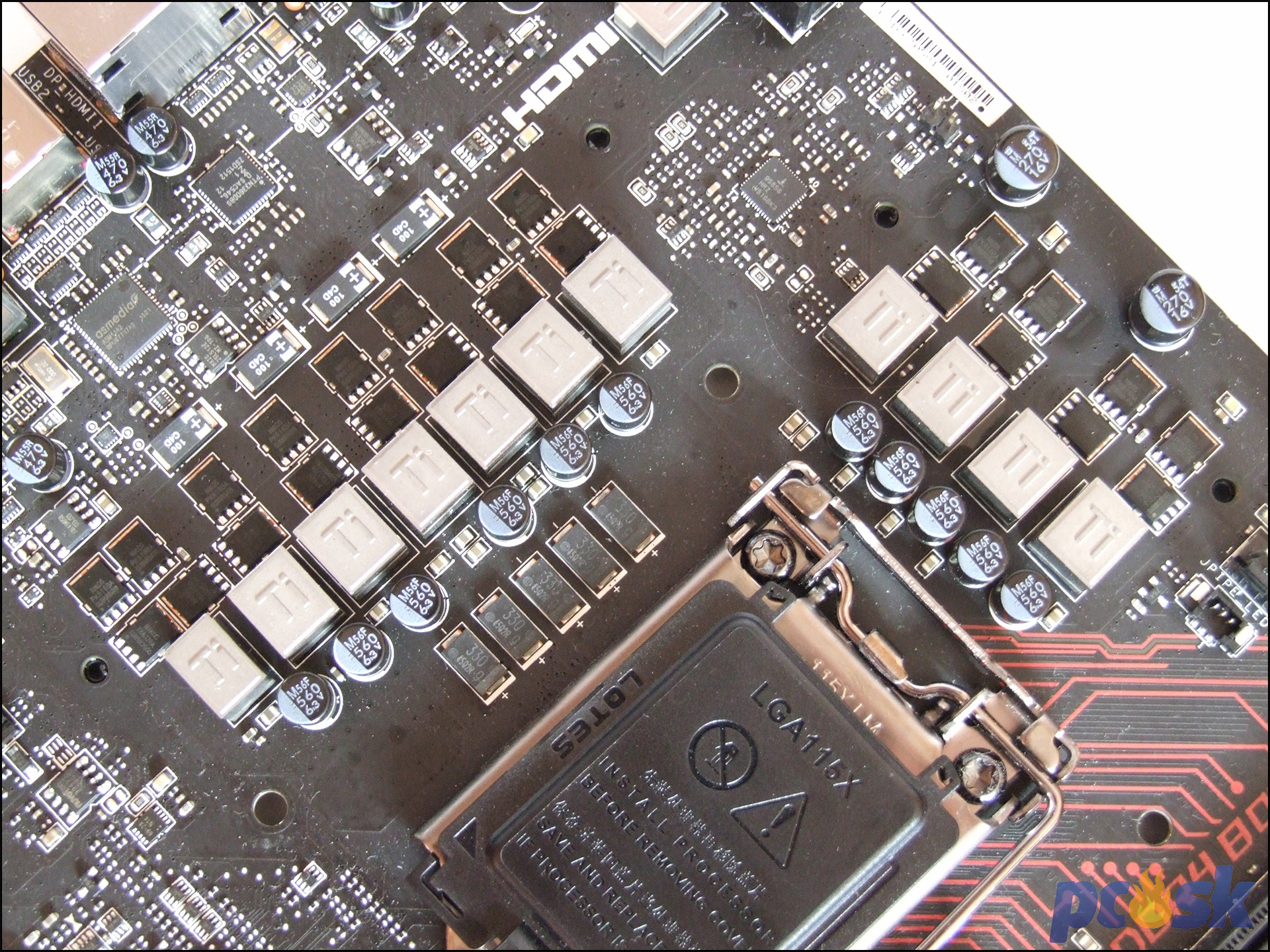

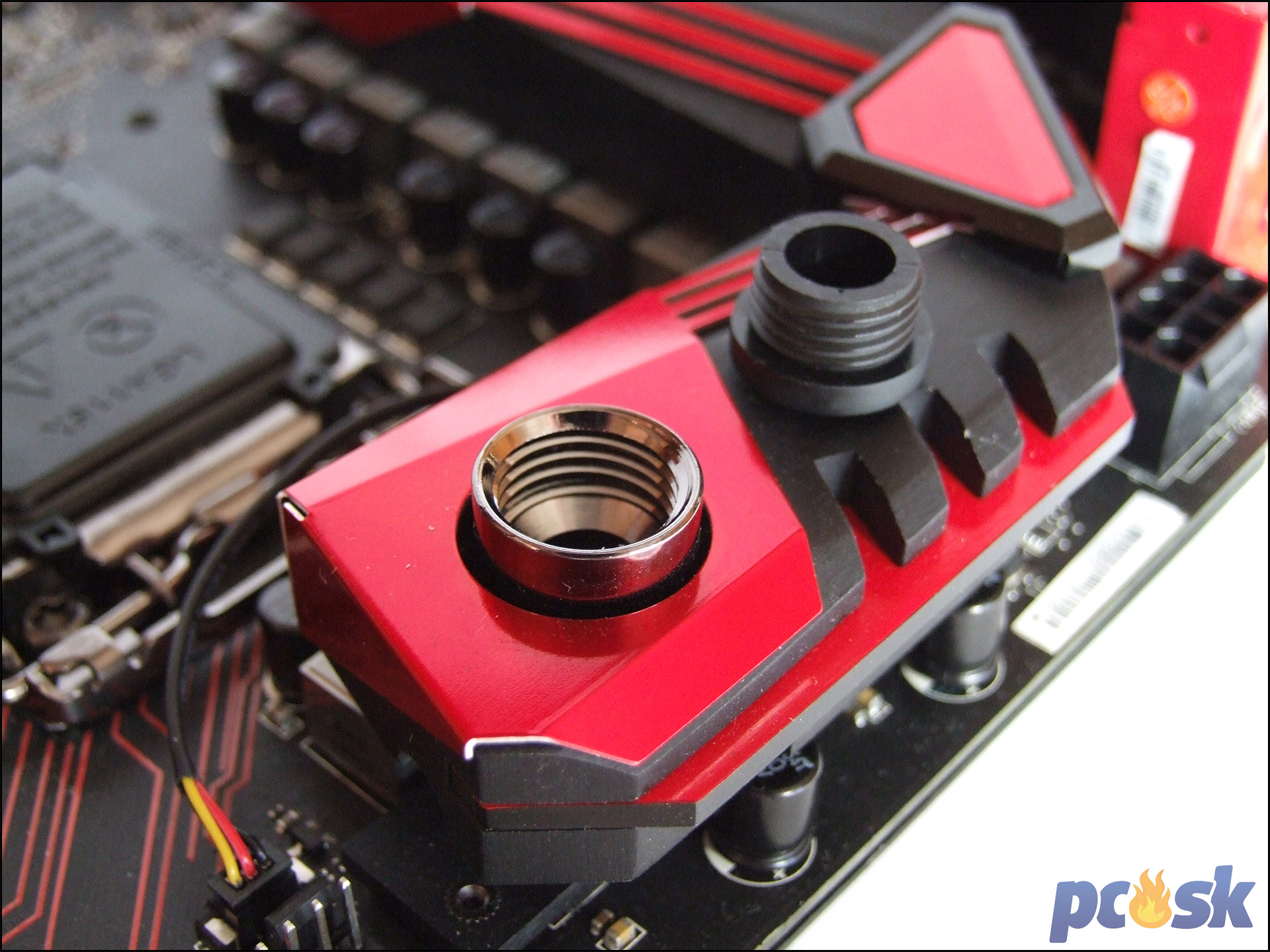

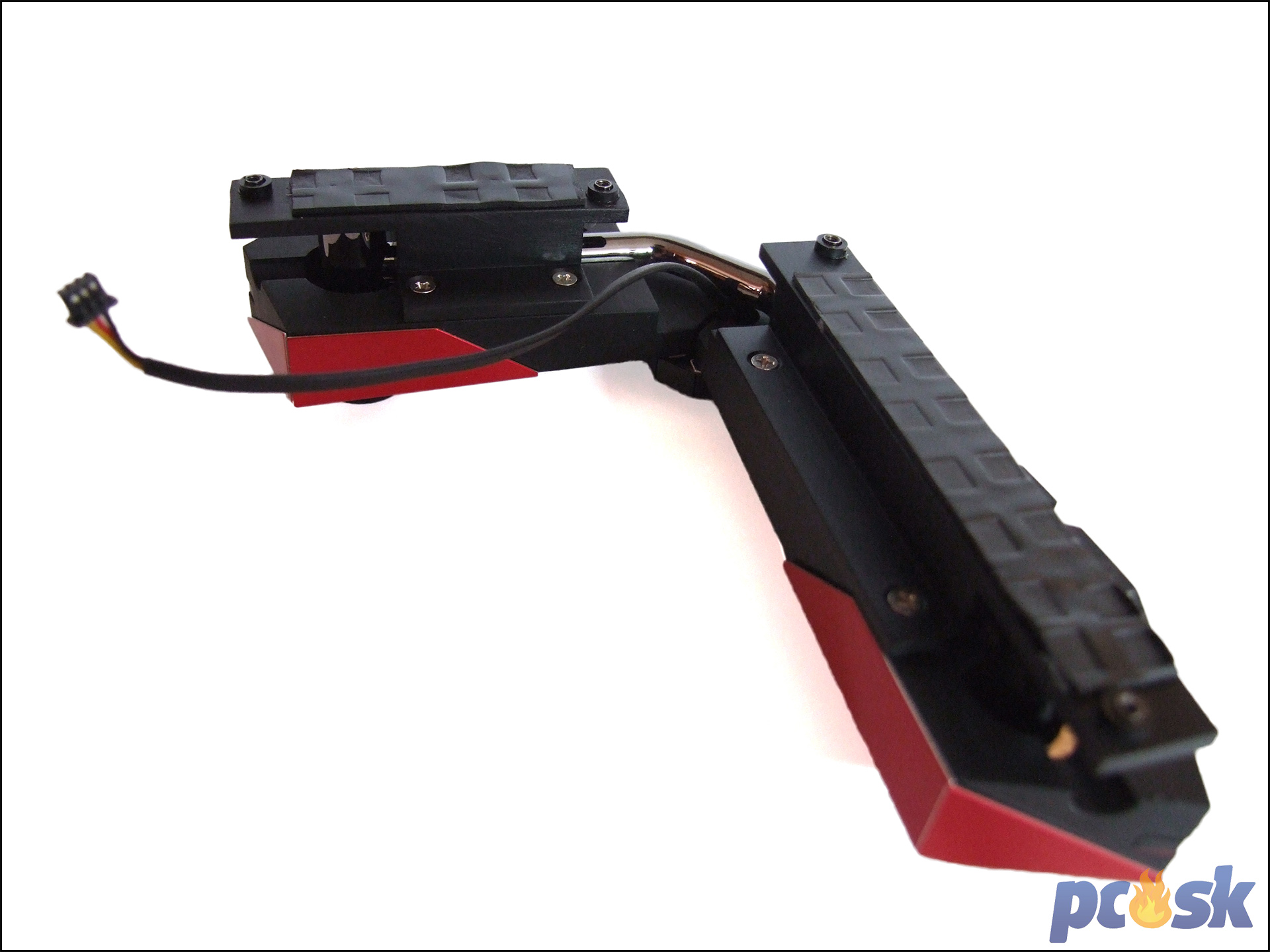

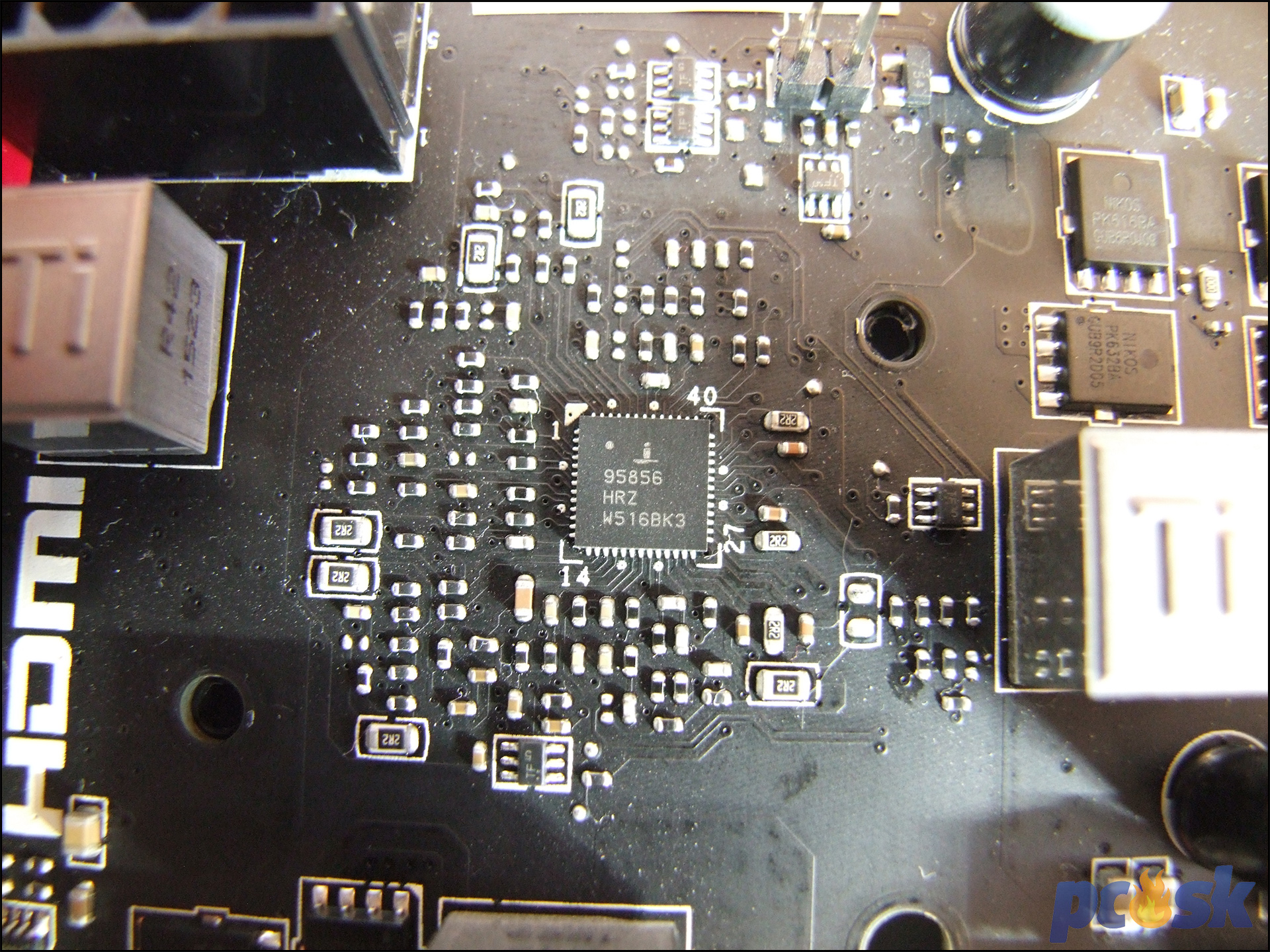

12-fázové digitálne napájanie riadi napäťový regulátor ISL95856 PWM od Interstil. V popredí vidieť Hi-C kondenzátory, za nimi Dark kondenzátory a nakoniec titánové cievky. Dvojica pasívov chladí MOSFETy. Pasívy sú k doske pevne uchytené skrutkami. To však nie je ich jediný kontakt s doskou a vedie z nich malý 3-žilový káblik, ktorý sa pripája do 3-pinového konektora pri konektoroch pre ventilátory. Tento káblik dodáva pasívom energiu pre podsvietenie. Pasívy majú 2 otvory so závitmi 1,4“, a môžu byť tak naplnené vodou aby sa stali súčasťou vodného chladenia.




Oba pasívy sú pevne uchytené k doske skrutkami.

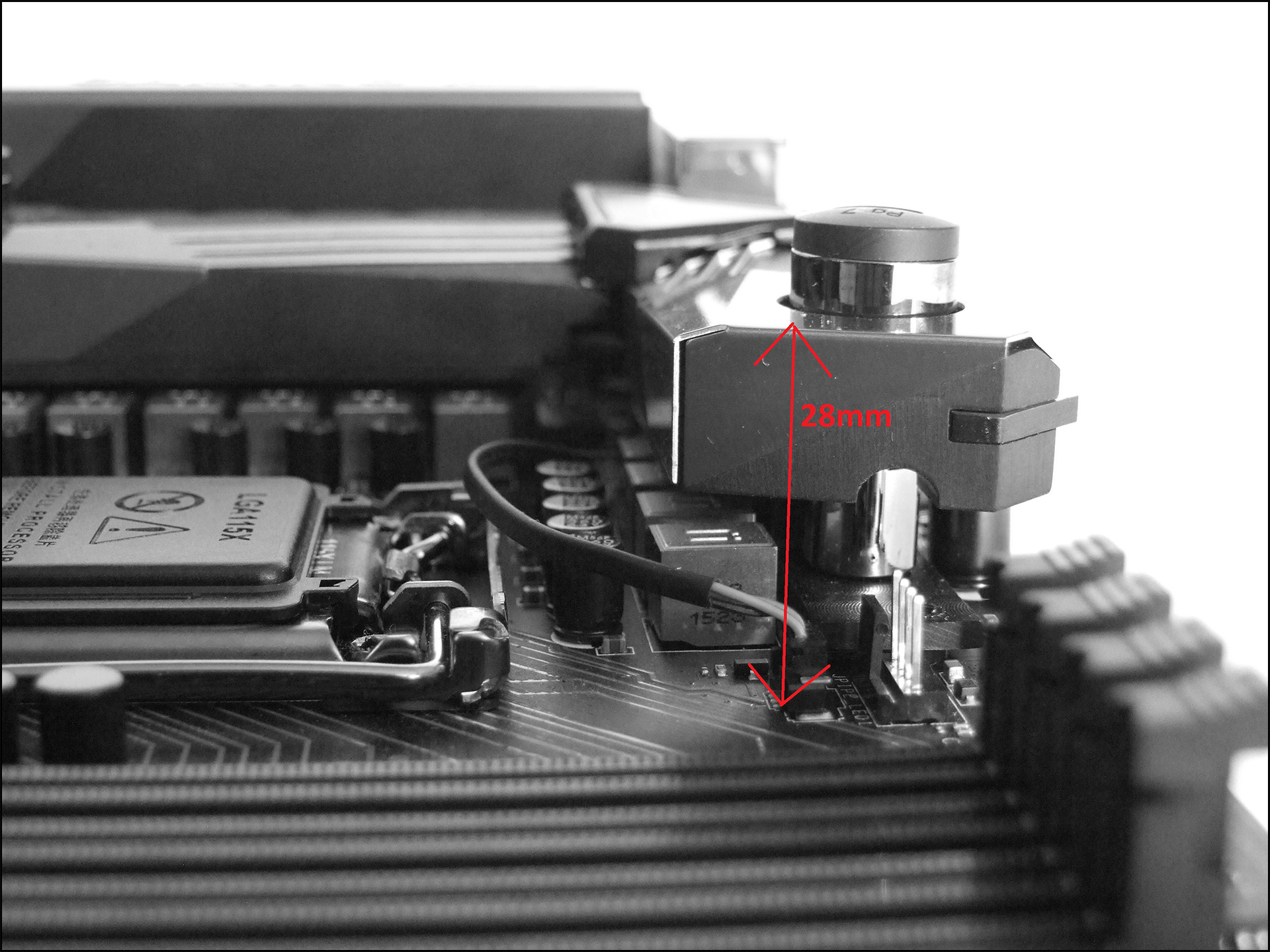

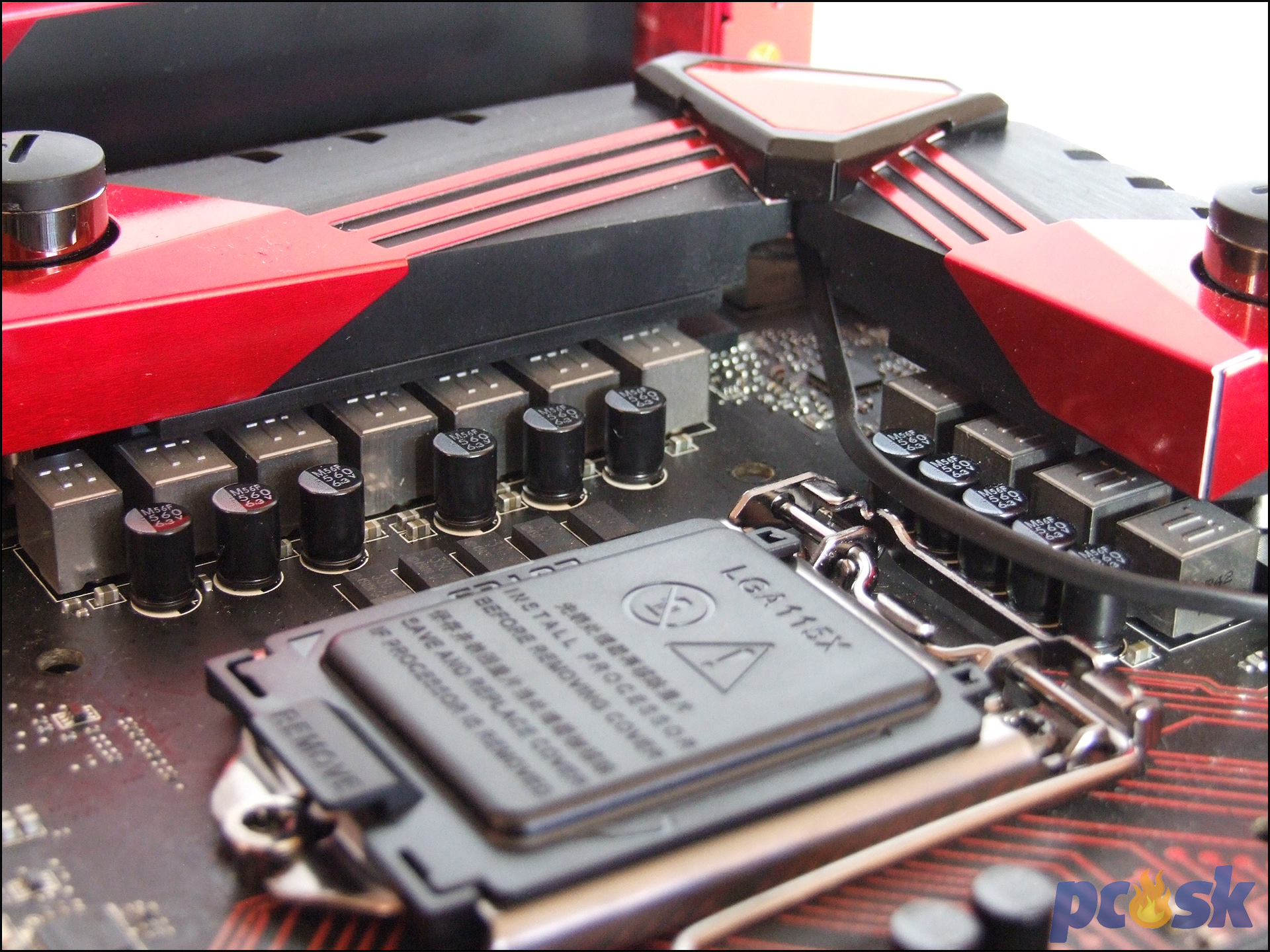

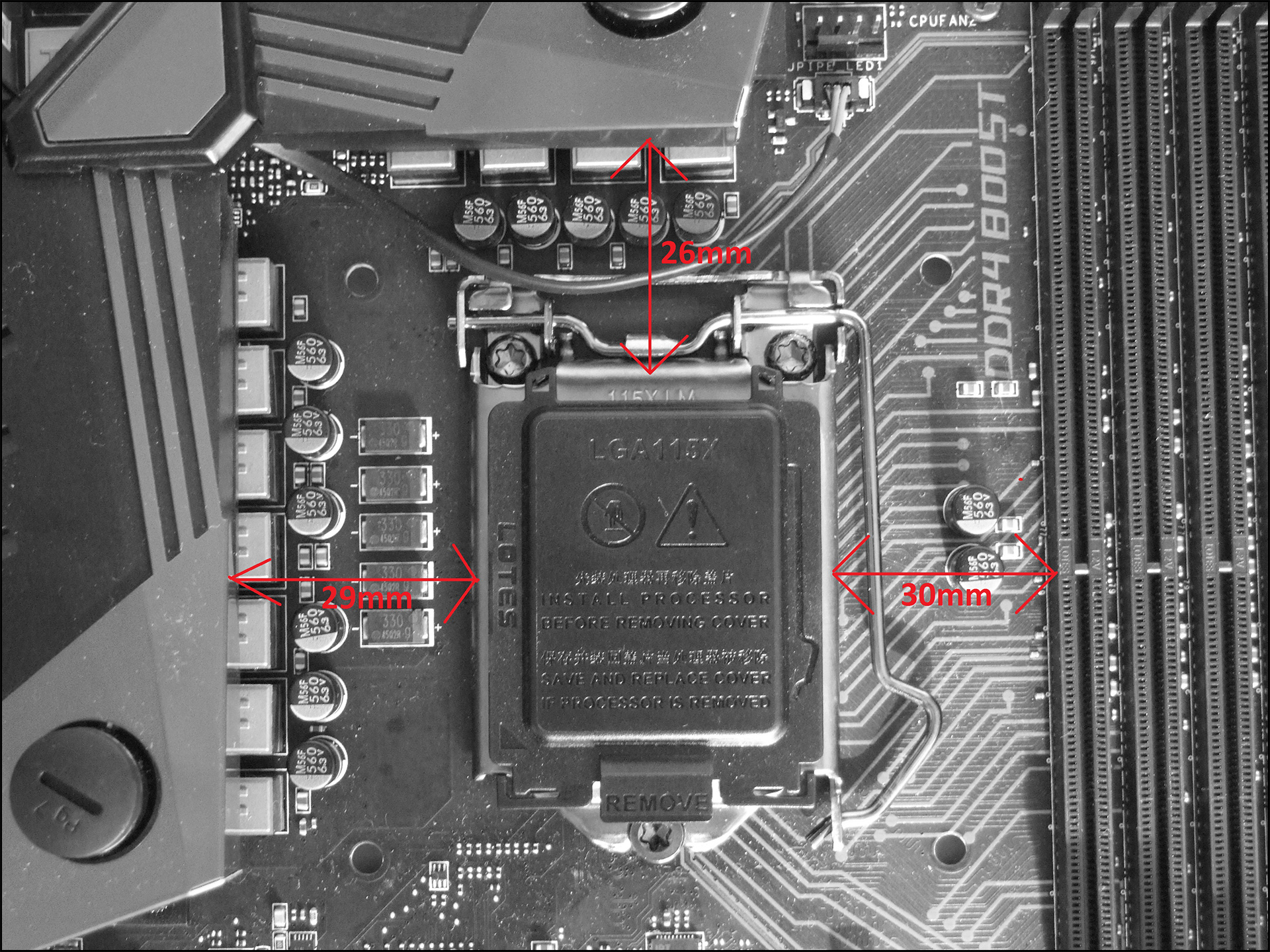

Vzdialenosť patice od pasívov by nemala predstavovať problém pri montáži veží pre chladenie.

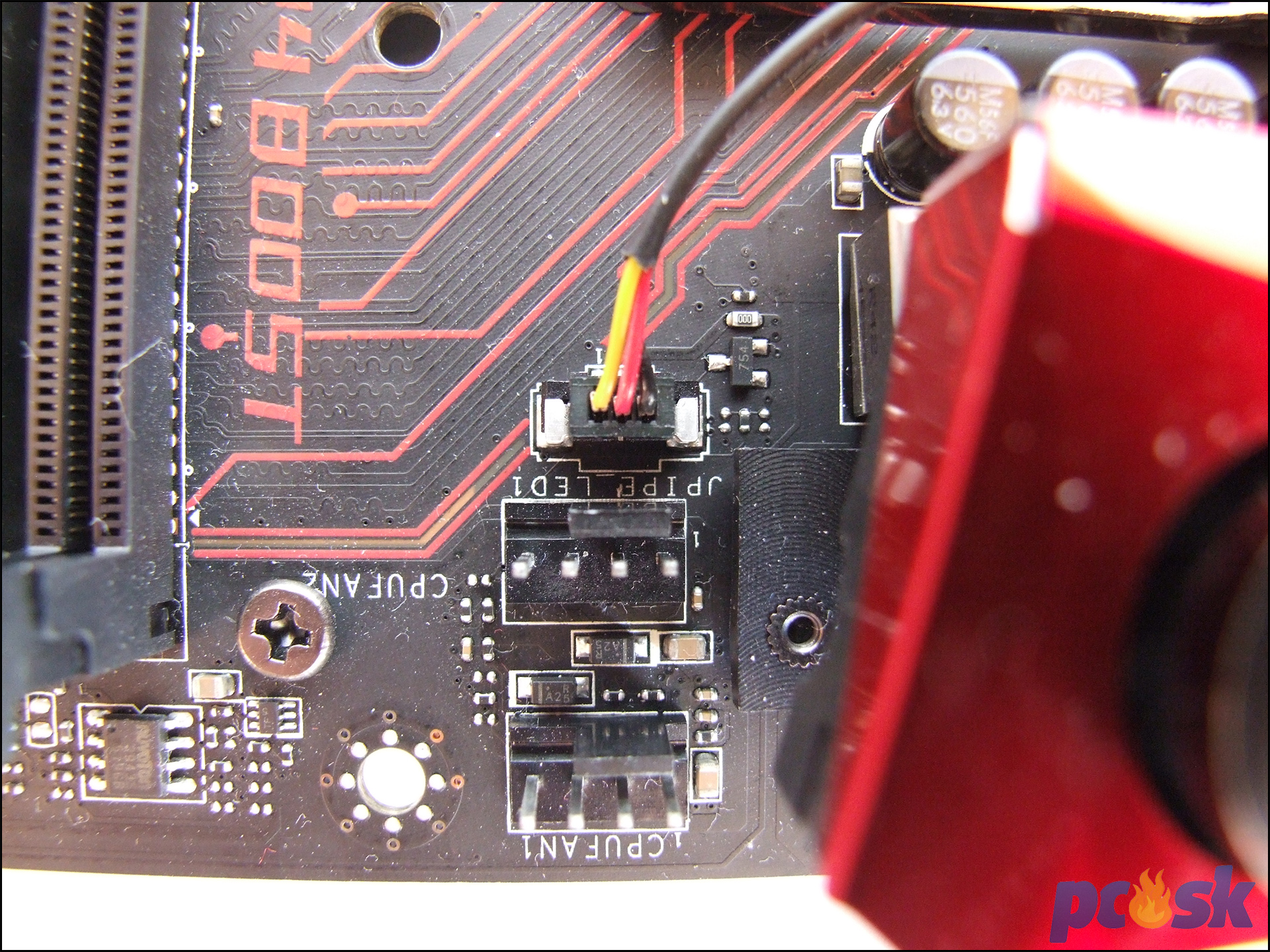

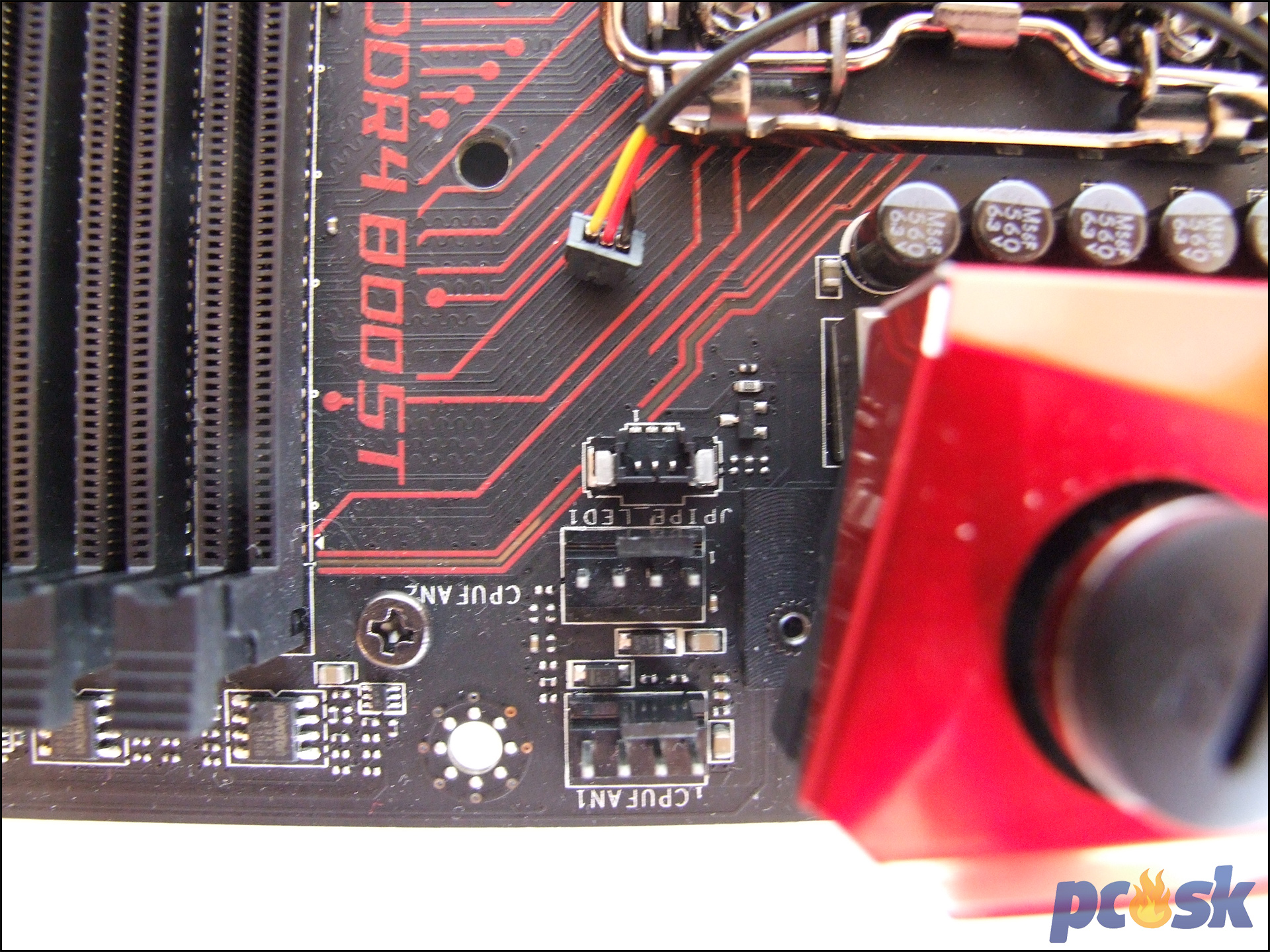

Pre chladenie zrejme využijete aj dvojicu 4-pinových konektorov pre chladič na procesor. Blízko nich je aj malý 3-pinový konektor dodávajúci pasívom energiu pre podsvietenie.


Okrem nich sú na doske ešte tri 4-pinové konektory pre systémové ventilátory. Dokopy má tak doska 5 konektorov a všetky je možné riadiť z aplikácie pre Windows alebo pomocou kriviek v BIOSe.

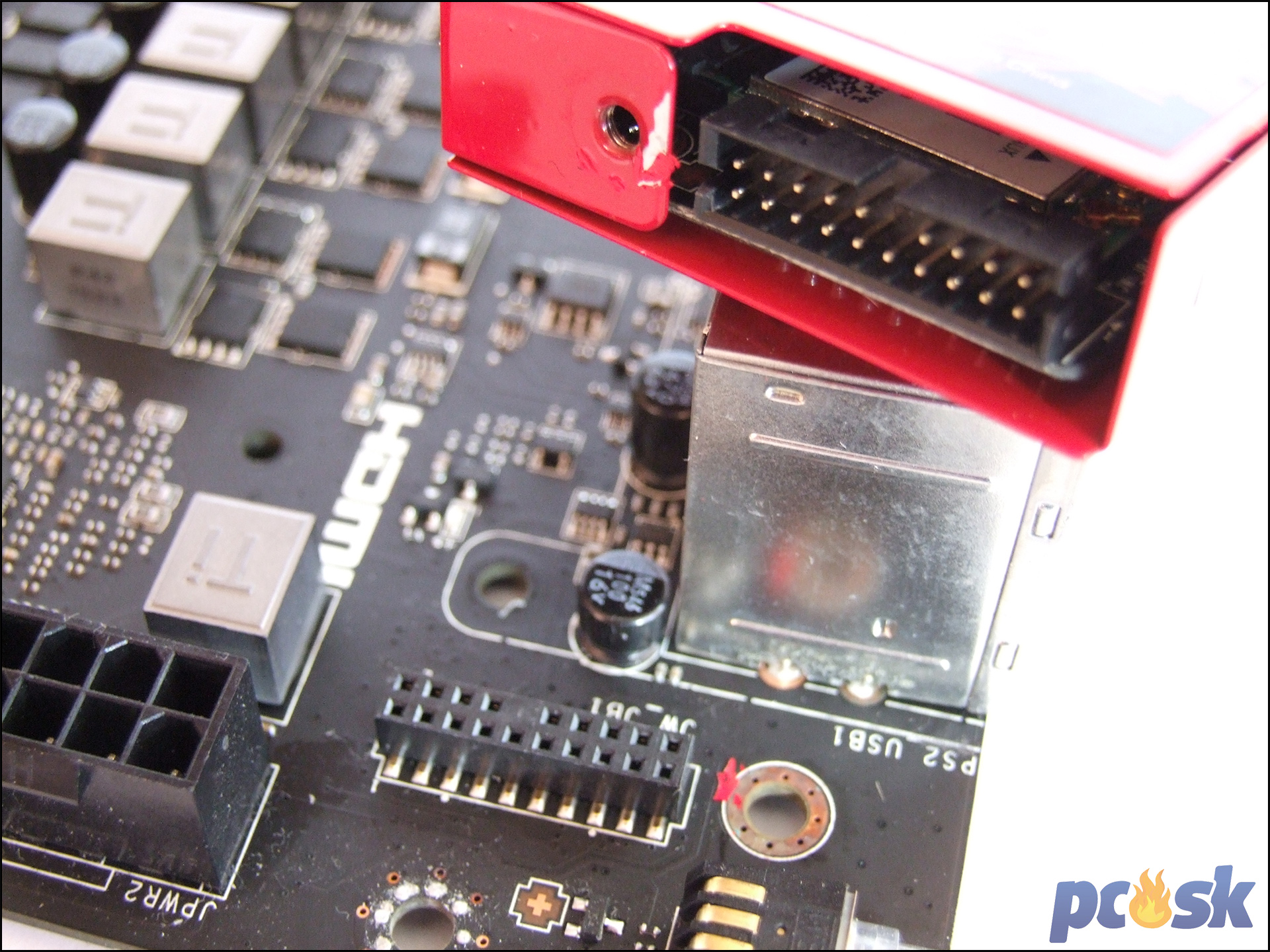

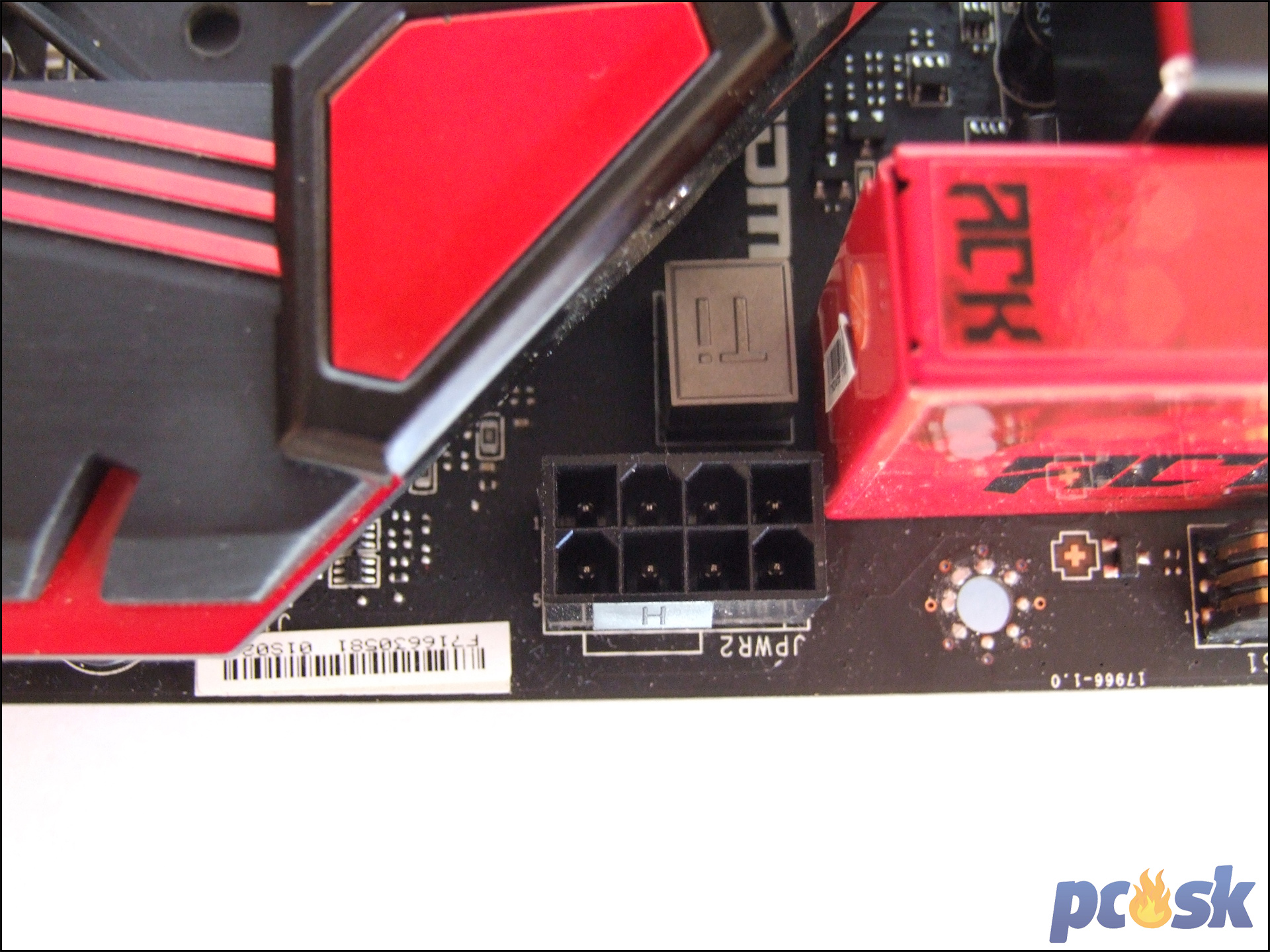

12V EATX konektor napájania procesora je na tradičnej pozícii. Jeho zasúvanie v počítačovej skrinke bude trochu komplikovať Wi-Fi modul.

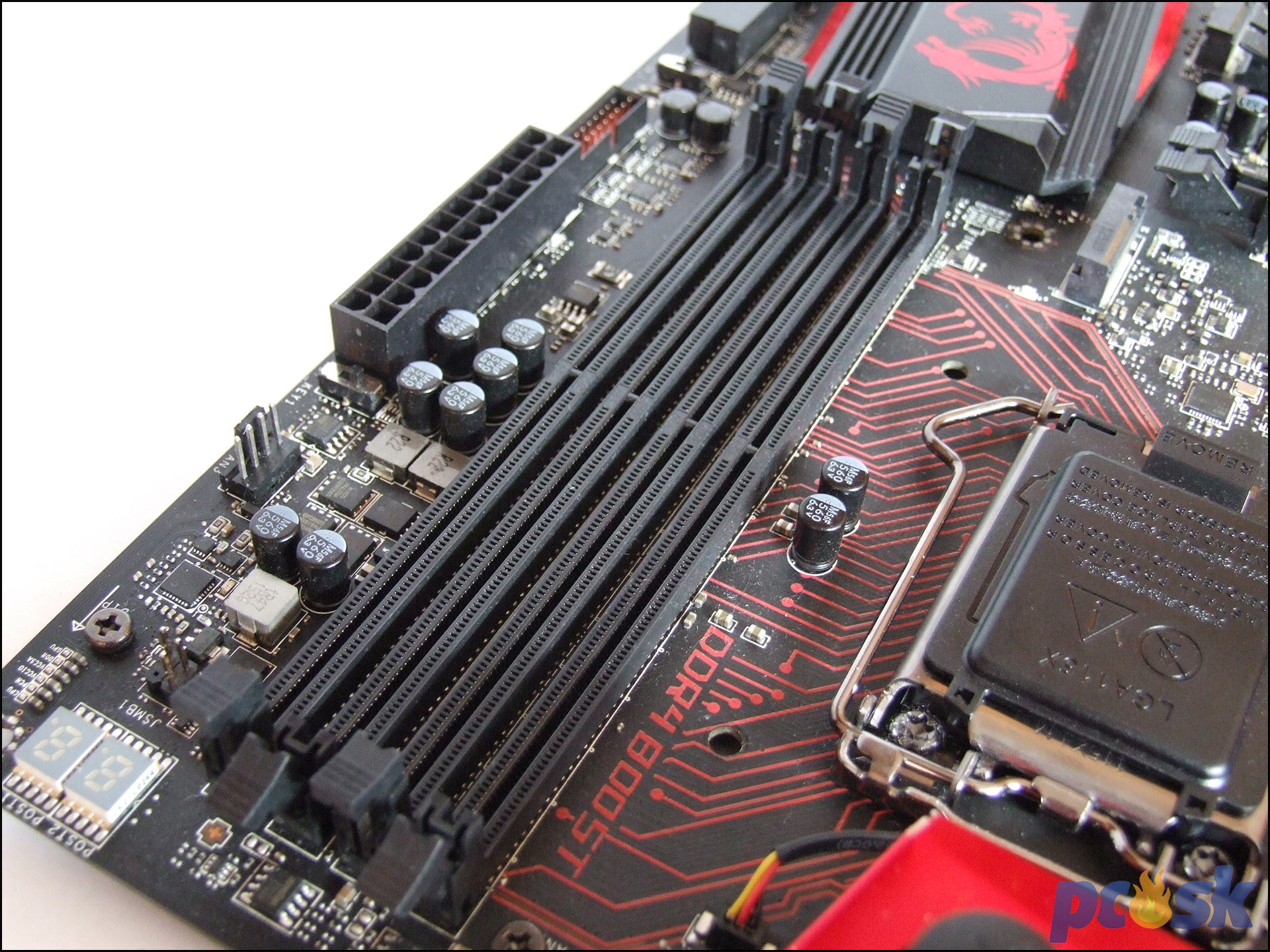

Moduly DDR4 pamätí môžu byť najviac 4. Maximálna kapacita je 64GB a takt 3600MHz pri pretaktovaní. Doska podporuje aj XMP profily a dual-channel zapojenie pamätí, ktoré výrobca nezvýrazňuje farebne. Primárne však využite 2. a 4. slot. Aretačné poistky sú z oboch strán.

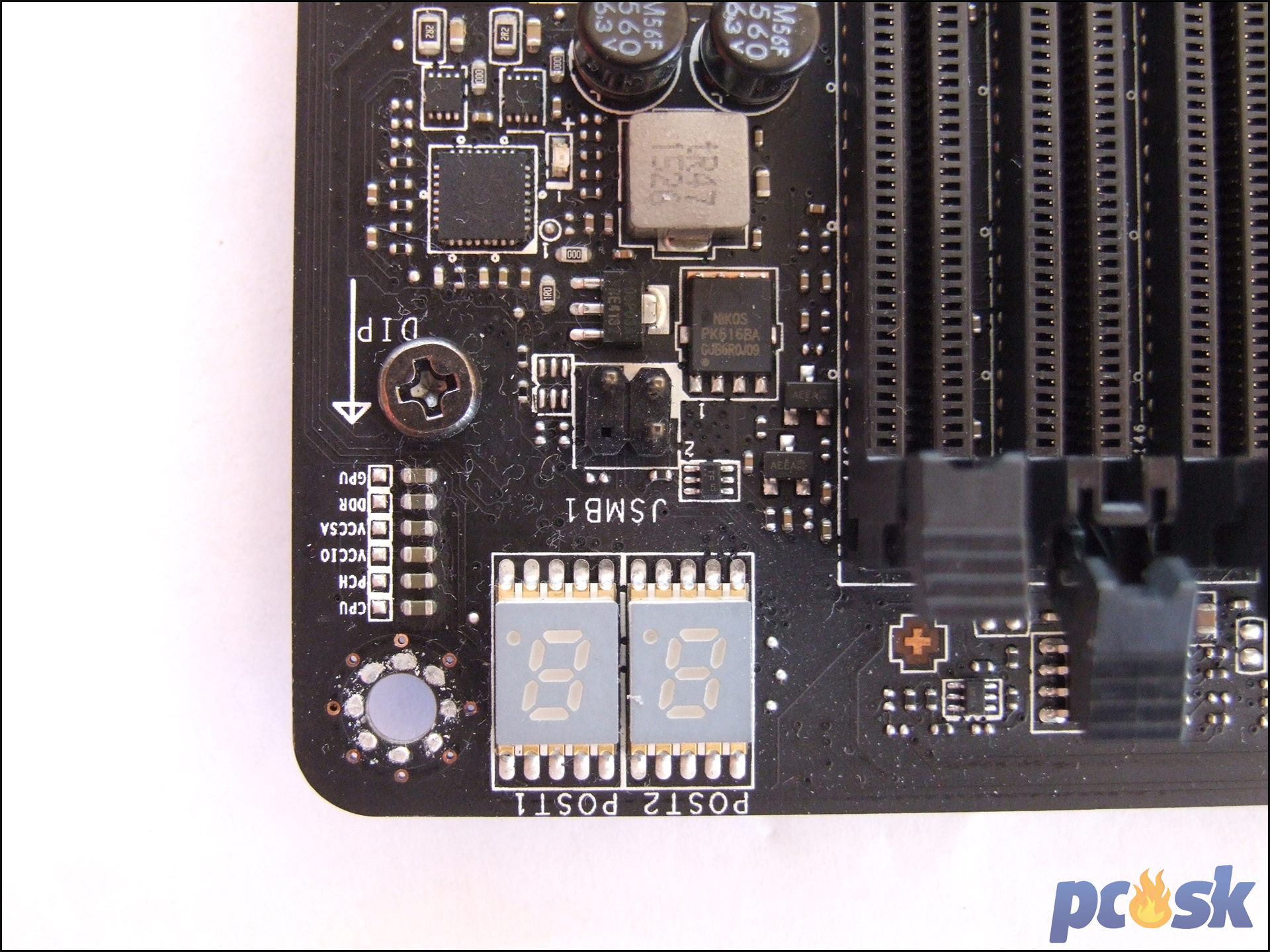

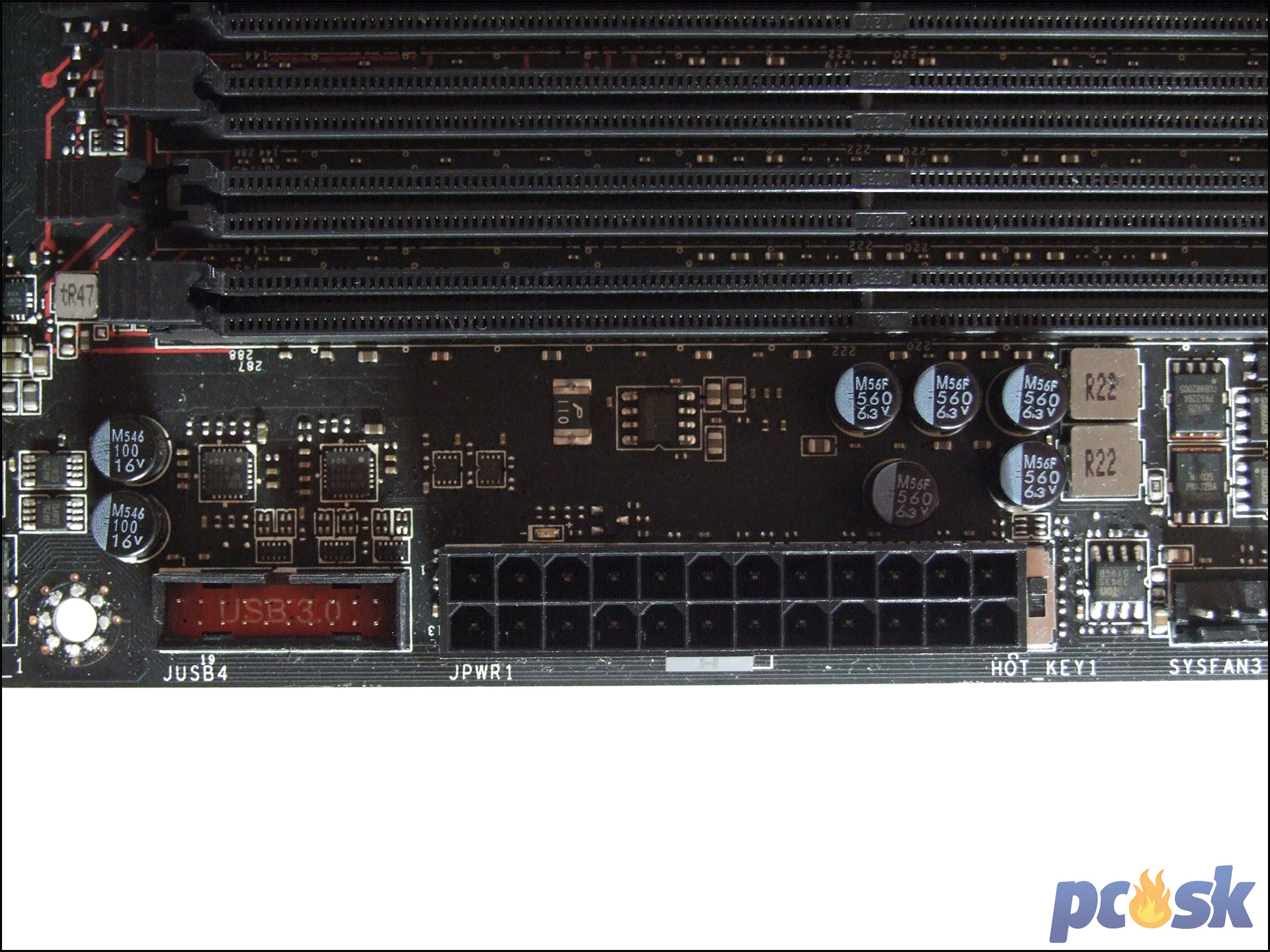

V prípade problémov príde vhod diagnostický displej. V manuáli sú stavové kódy, podľa ktorých si viete vyhľadať čo sa vám doska snaží povedať. Ak je všetko v poriadku zobrazuje displej teplotu procesora. Kúsok od neho sú meracie body napätia. MSI mohlo vyrobiť na tejto doske trošku pohodlnejšie body s V-Check káblami ako tomu bolo napr. u Mpower Max AC. Vľavo je konektor pre systémový ventilátor a HotKey prepínač, s ktorým sa aktivuje/deaktivuje rovnomenná funkcia. Tento prepínač je natlačený pri hlavnom 24-pinovom ATX konektore.

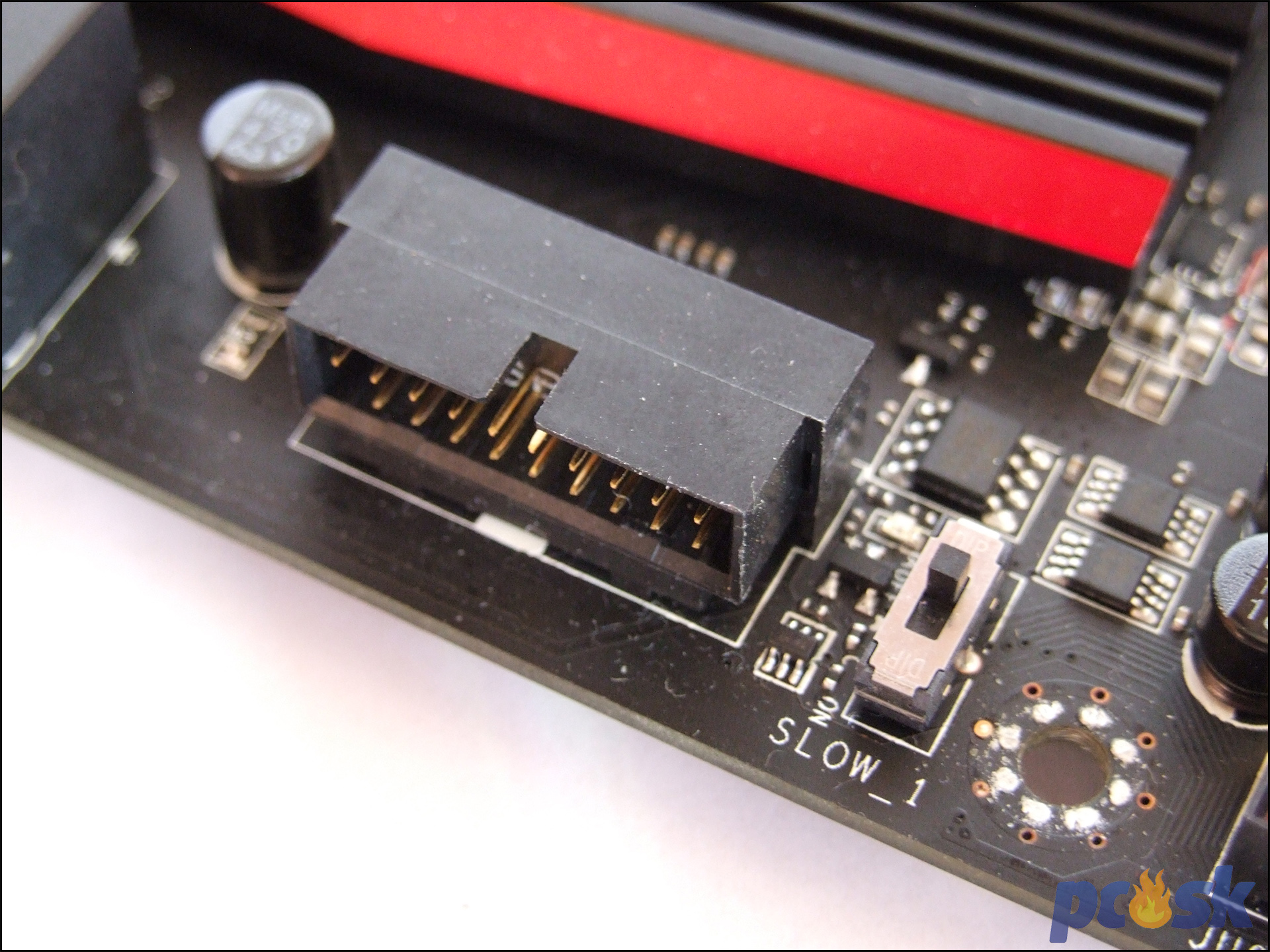

Interné USB 3.1 Gen 1 konektory má doska 2. Získať tak môžete až 4 USB 3.1 Gen 1 porty na prednom paneli. Na doske by mali byť aj prvky pre zosilnenie signálu pri použití dlhých káblov aj keď ich prínos je diskutabilný. Medzi konektormi je aj SLOW prepínač, po aktivácii ktorého doska naštartuje a najnižším násobičom procesora a predíde tak zrúteniu systému.

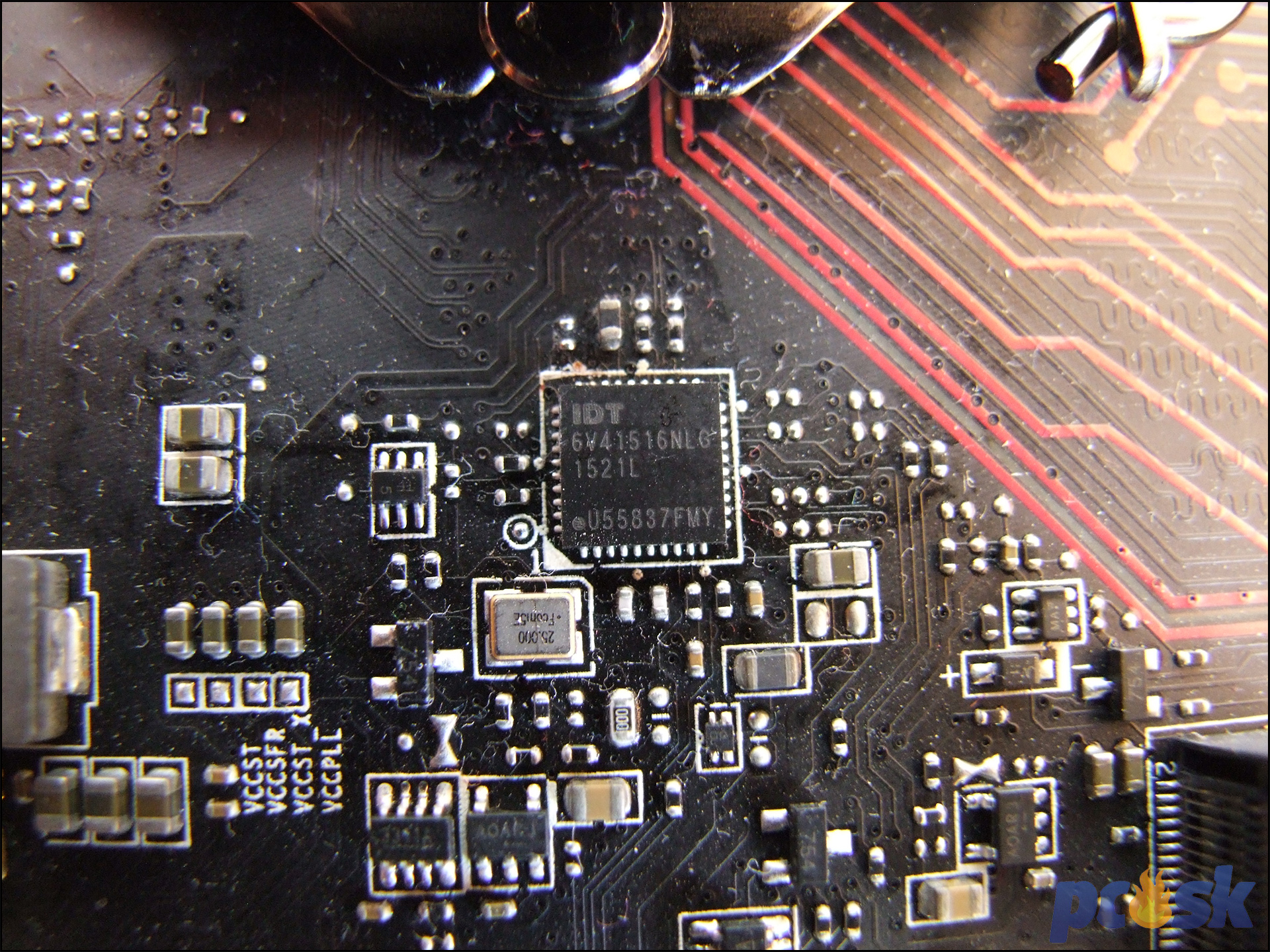

Externý generátor taktu IDT.

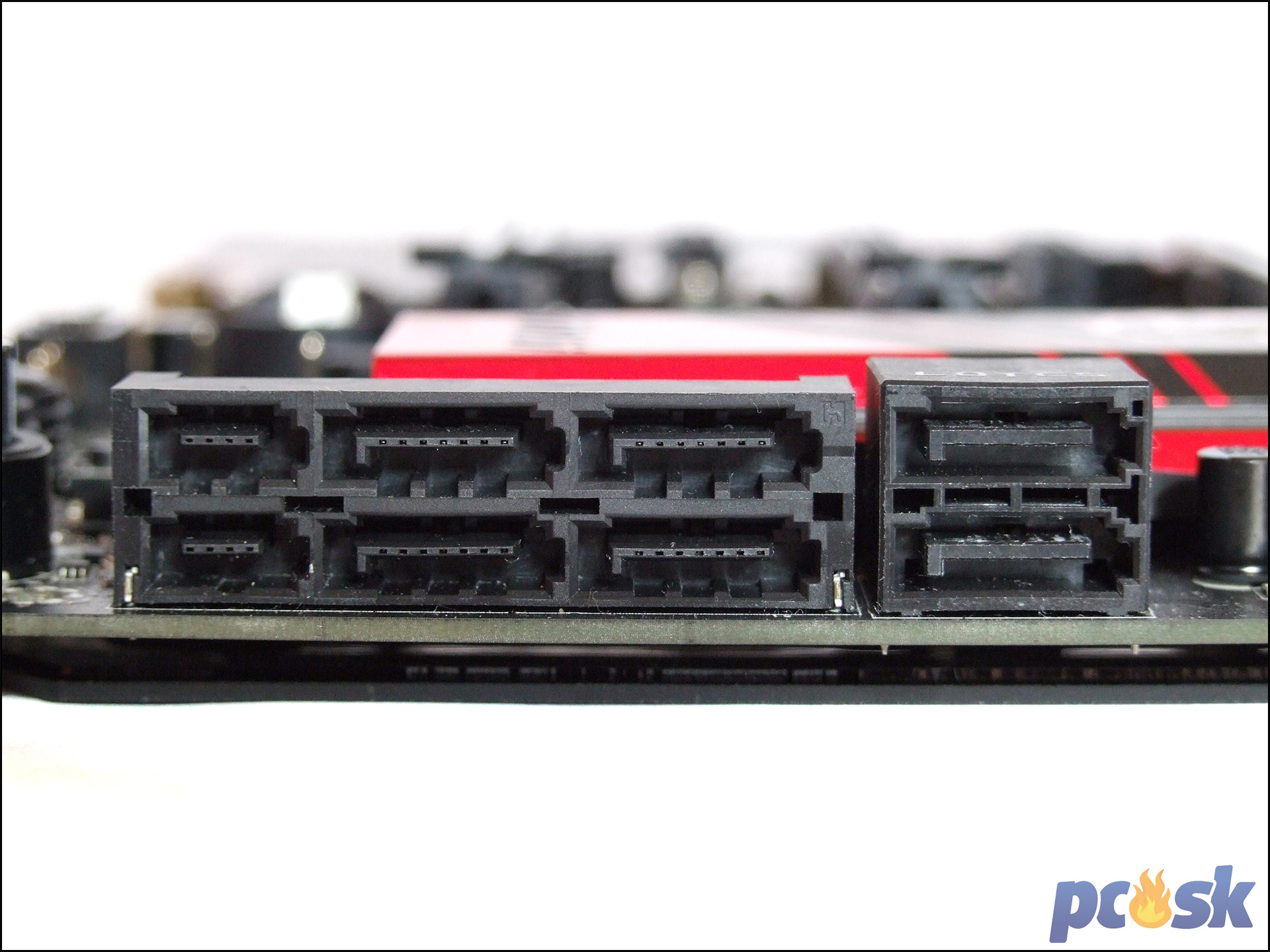

Napriek vysokej cenovke výrobca spolieha na SATA porty iba z čipsetu. Tých je teda 6 a je možné využívať technológiu ako Intel Rapid Storage či RAID polia. 4 sloty sú rezervované pre 2x SATA Express a ak ich využijete zostanú vám voľné iba 2 SATA3 sloty. Ak osadíte disky v režime SATA do M.2 slotov, prídete o 2 SATA porty. Nie, že by bolo 6 SATA portov málo, no u dosiek vyššej kategórie sme zvyknutí ešte aspoň na 2 SATA3 z ASMedia radiča.

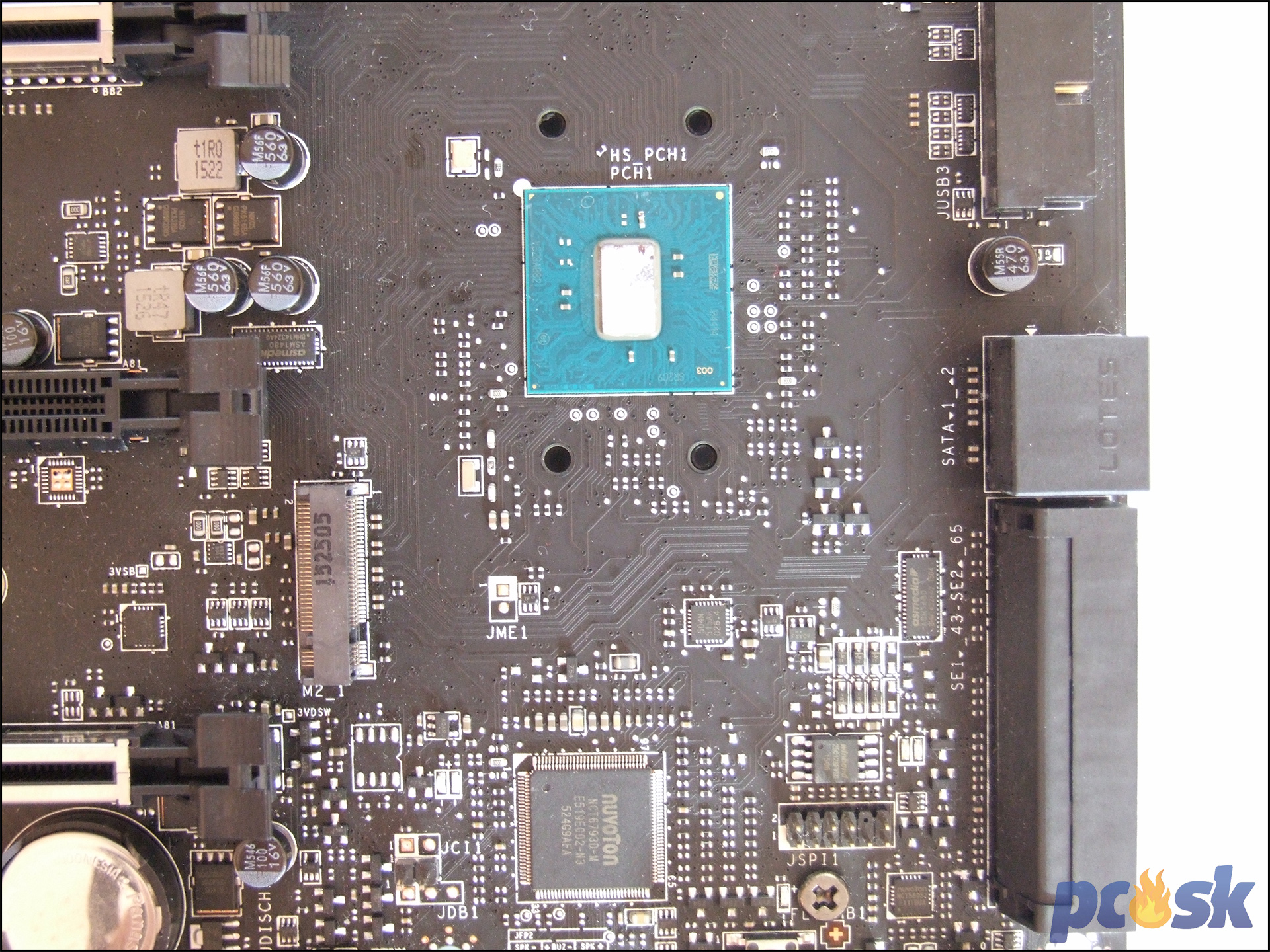

Pasív čipsetu je znovu pomerne veľký a neukrýva nič tajomné, iba samotný čipset Intel Z170 a jednu ASMedia deličku ASM1480.

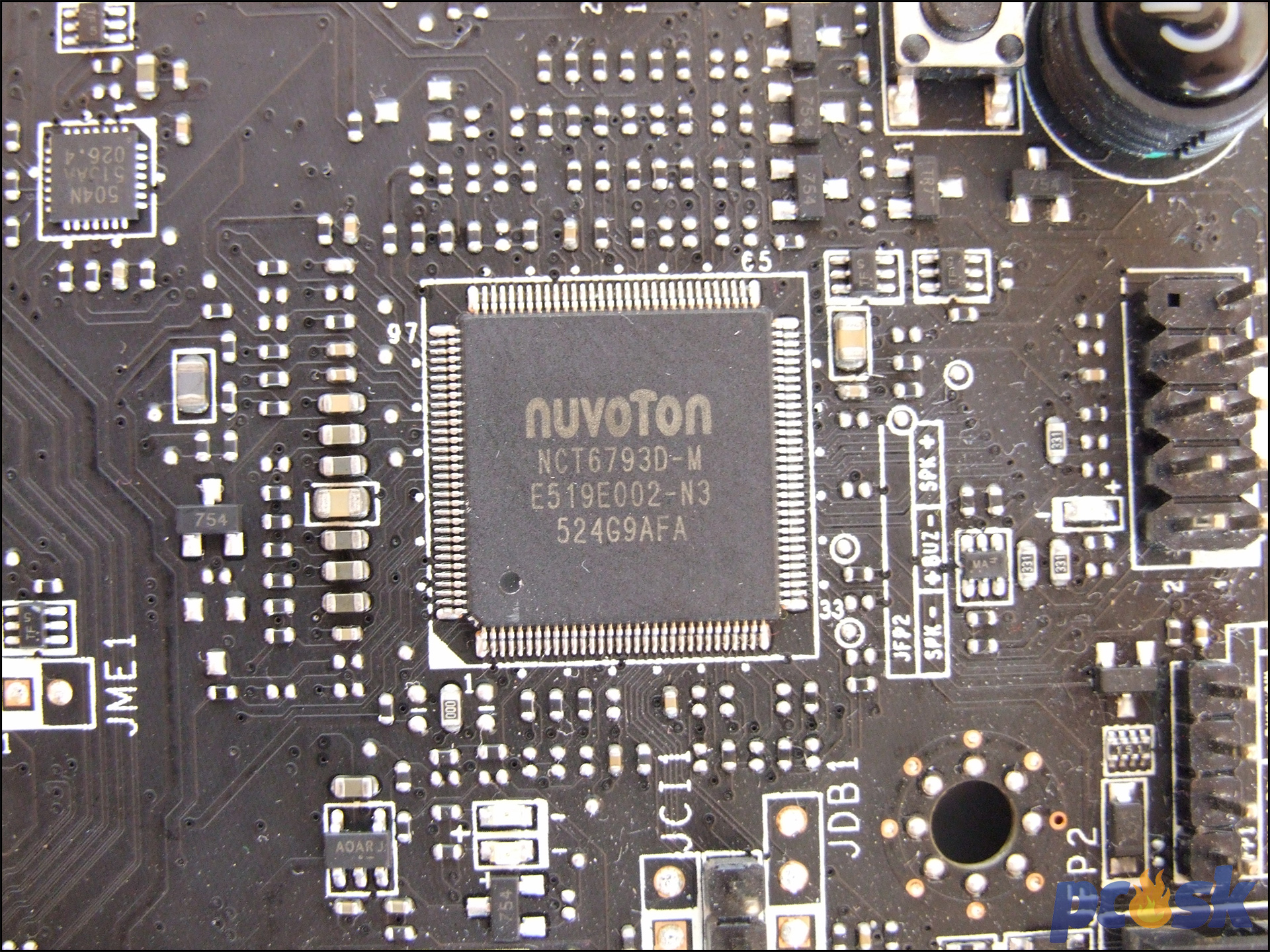

Sčasti je ukrytý aj I/O čip Nuvoton NTC6793D.

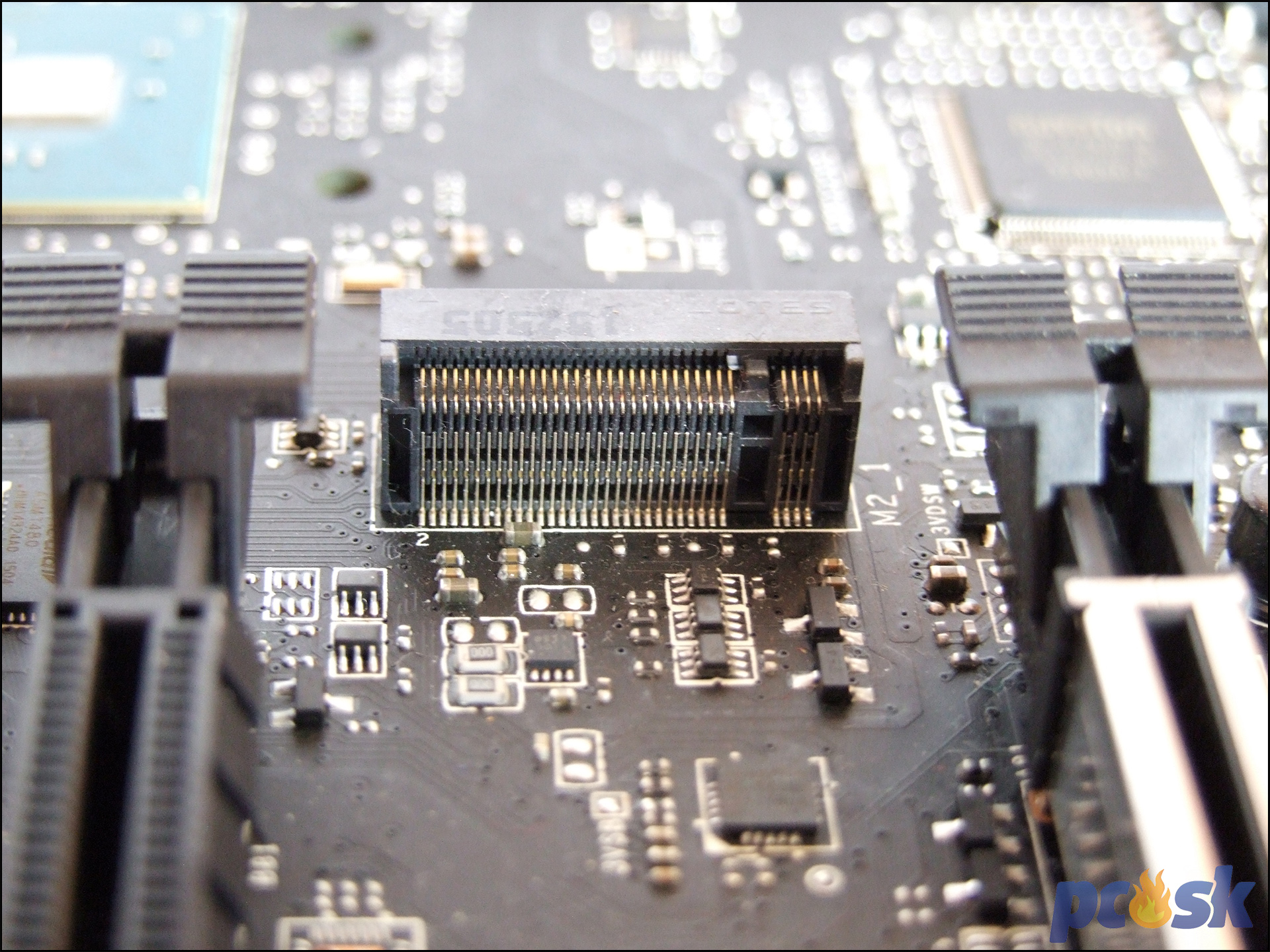

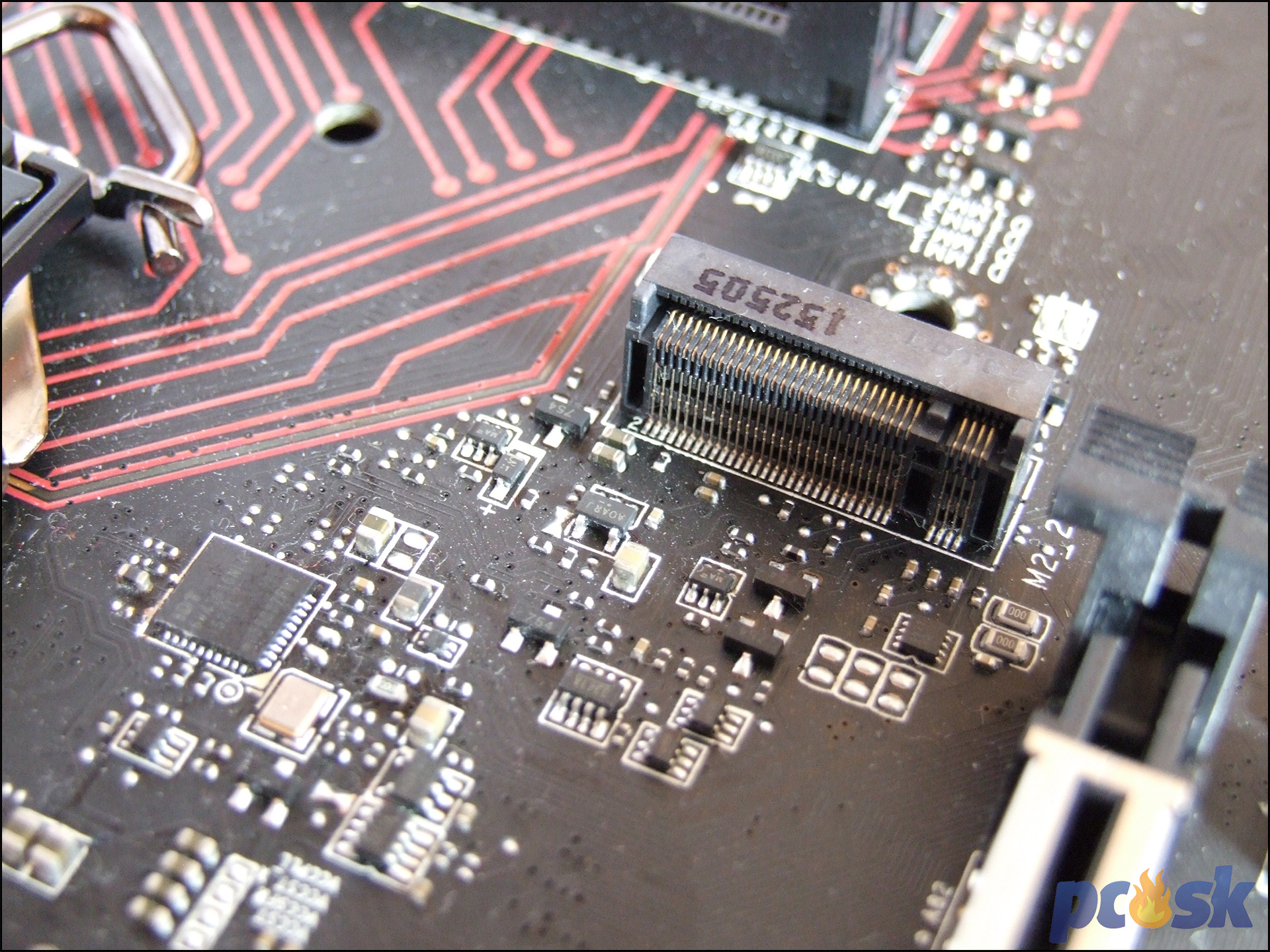

Ako som už spomínal M.2 sloty sú dva a oba pojmú SSD s dĺžkou 4,2, 6 alebo 8cm. Podporovaný je PCIe aj SATA režim a nechýba ani podpora NVMe rozhrania.

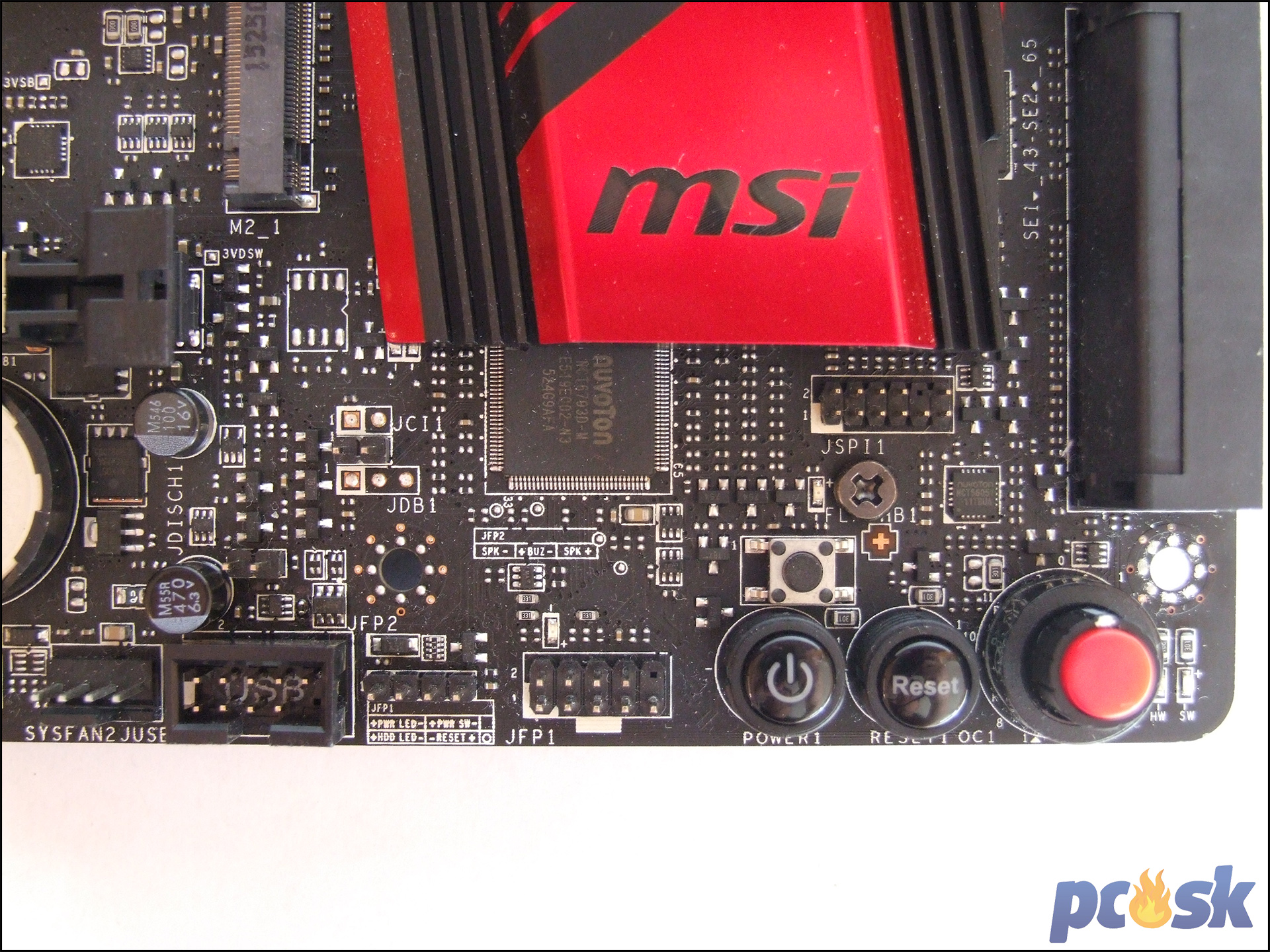

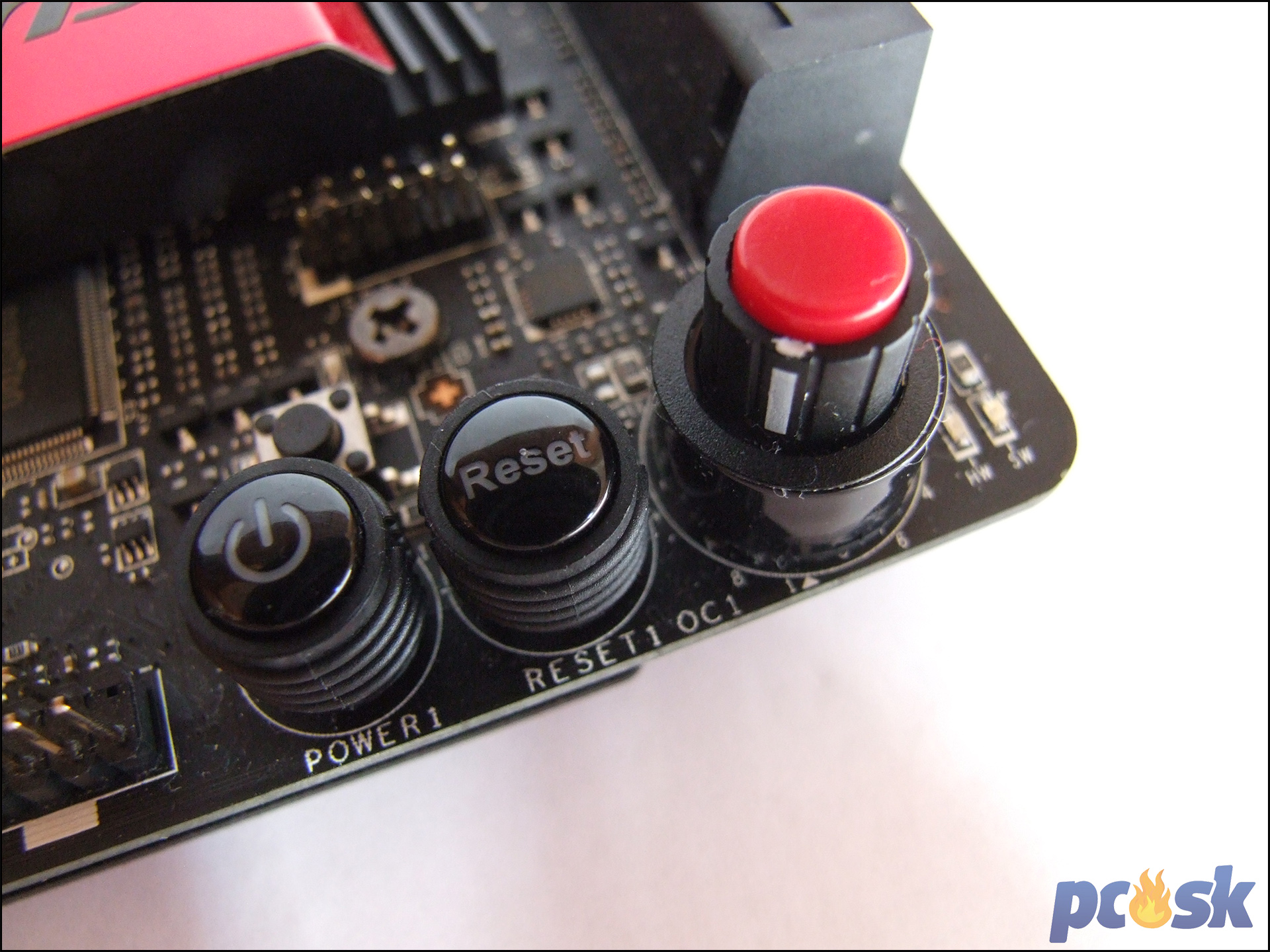

Pravý spodný roh sa hemží zaujímavosťami. V prvom rade je to JSPI1 konektor pre preprogramovanie BIOSu, ktorý však bežní používatelia nevyužijú. Pre nich je určené tlačidlo pre reset CMOS a 3 väčšie tlačidlá. Význam dvoch čiernych je jasný, zaujímavé je červené otočné tlačidlo Game Boost, s ktorým je možné dosiahnuť pretaktovanie iba pootočením. Doska má prednastavené profily, ktoré každému kroku priradia určitú frekvenciu podľa použitého procesora. Stačí otočiť tlačidlom keď je doska vypnutá, stlačiť červený vrch a zapnúť počítač. Ten sa nakopne s už pretaktovaným procesorom. Rovnaké pretaktovanie ponúka doska aj prostredníctvom virtuálneho tlačidla v BIOSe. To, akým spôsobom používate Game Boost vám indikujú malé LED vedľa tlačidla na doske. Naľavo od tlačidiel sú konektory pre pripojenie dosky k skrinke, interný USB 2.0 konektor, 4-pinový konektor pre systémový ventilátor, konektor pre TPM modul a AAFP konektor pre audio na predný panel. Medzi AAFP a TPM je vidieť aj nenápadný jumper pre vymazanie CMOS.

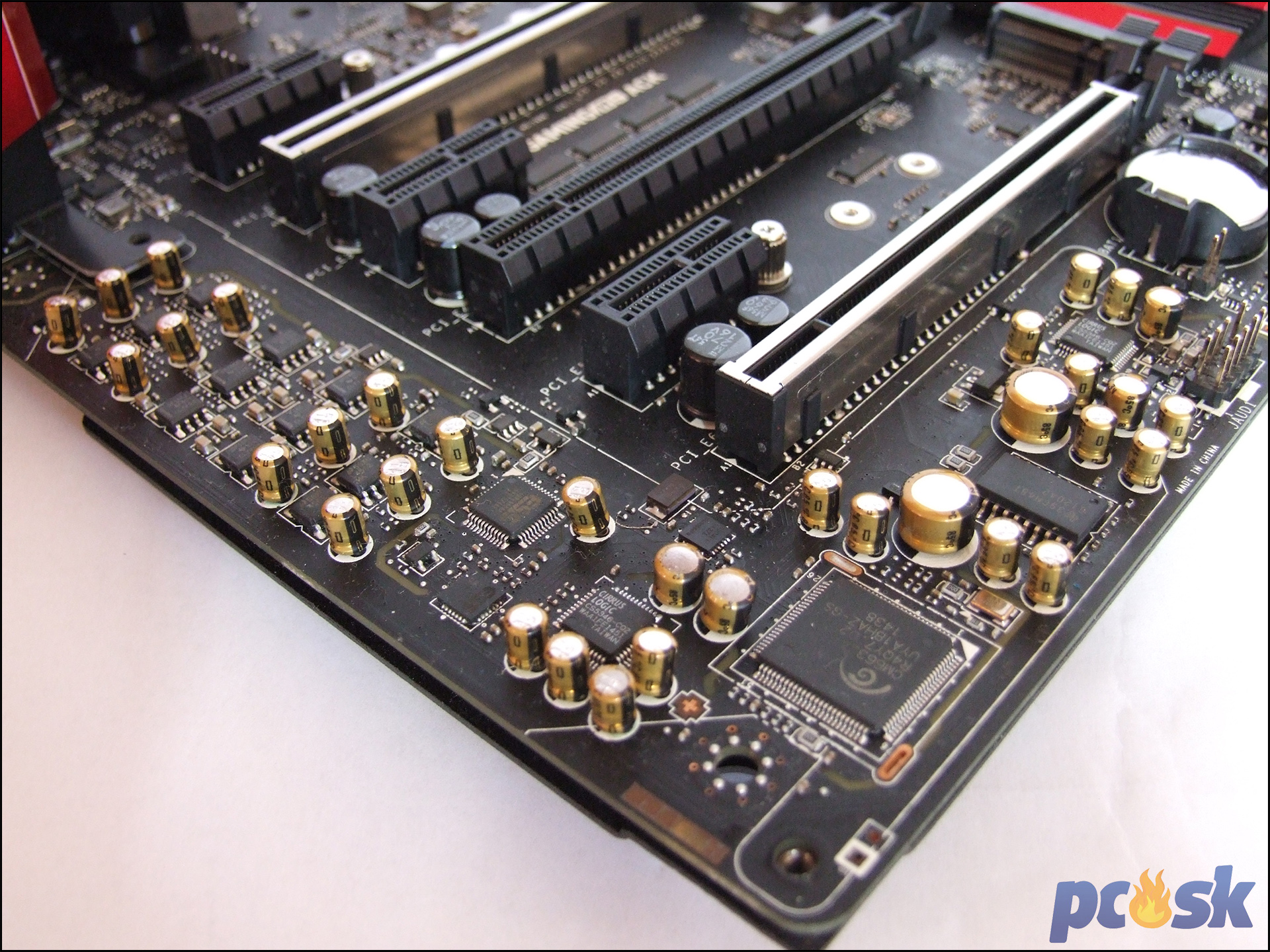

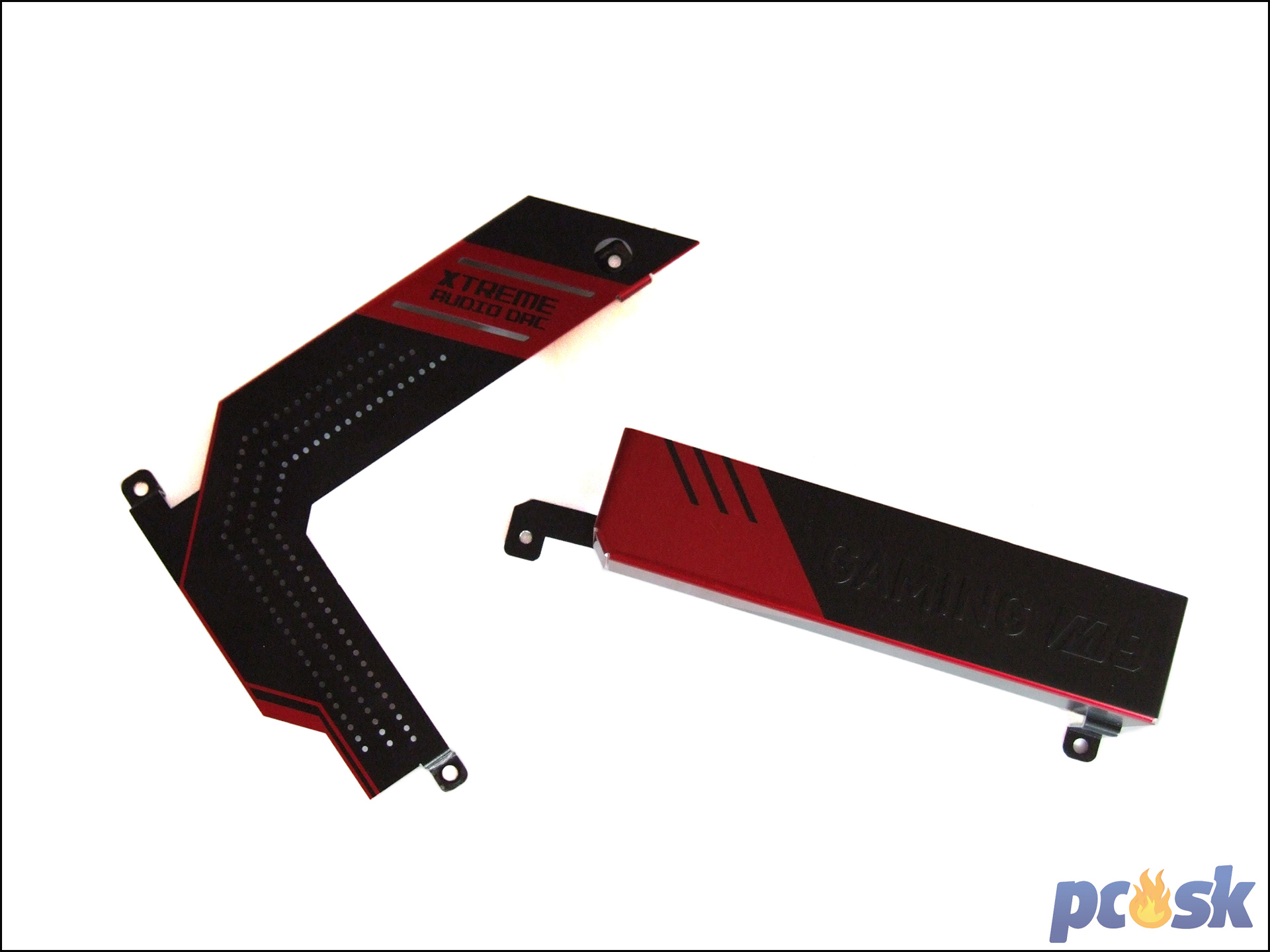

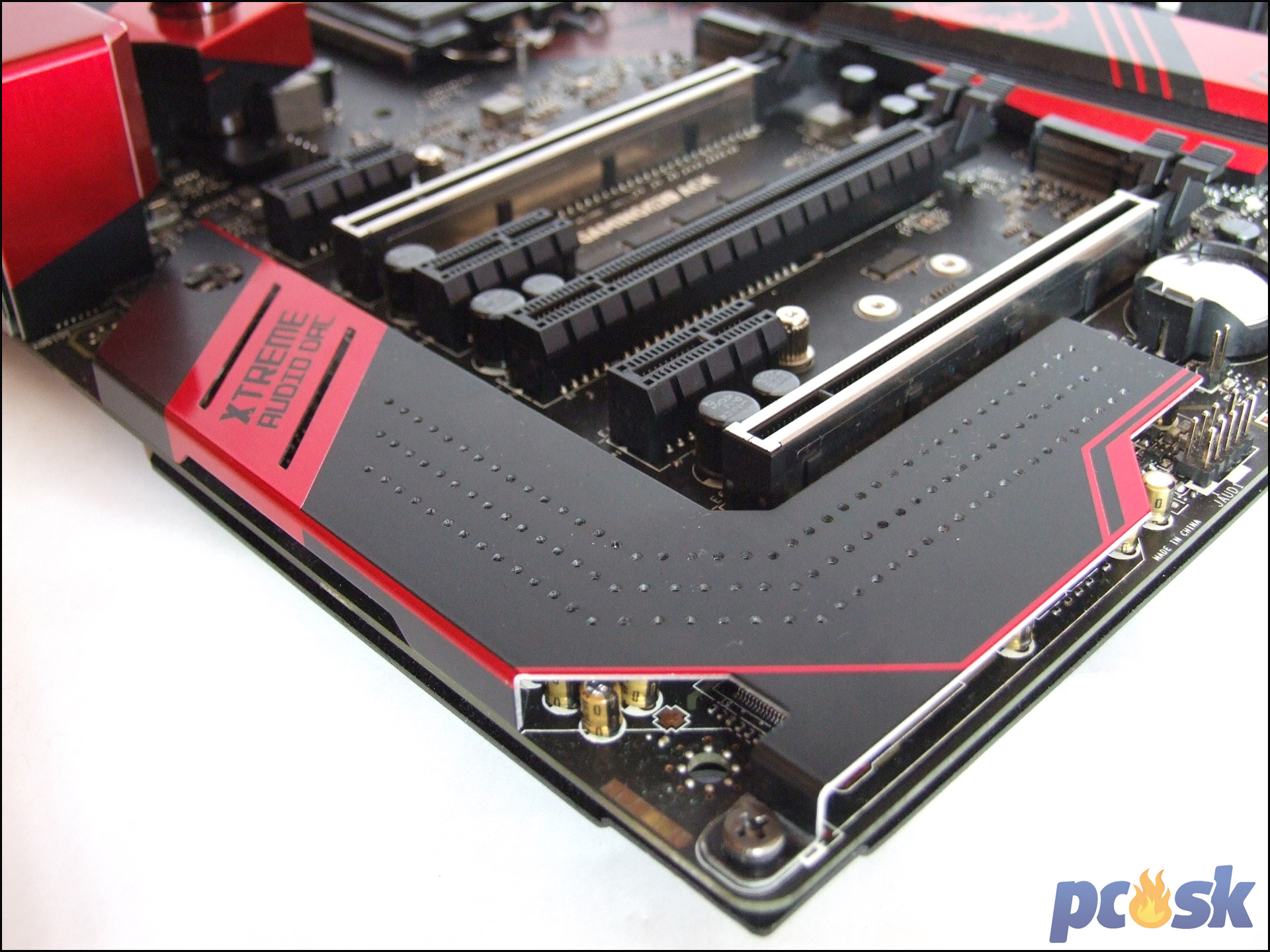

Zvuková časť Xtreme Audio DAC je ukrytá pod dierkovaným plechom. Ten sa dá jednoducho odstrániť odskrutkovaním 3 skrutiek. Potom sa už môžete kochať množstvom Chemi-con japonských kondenzátorov.

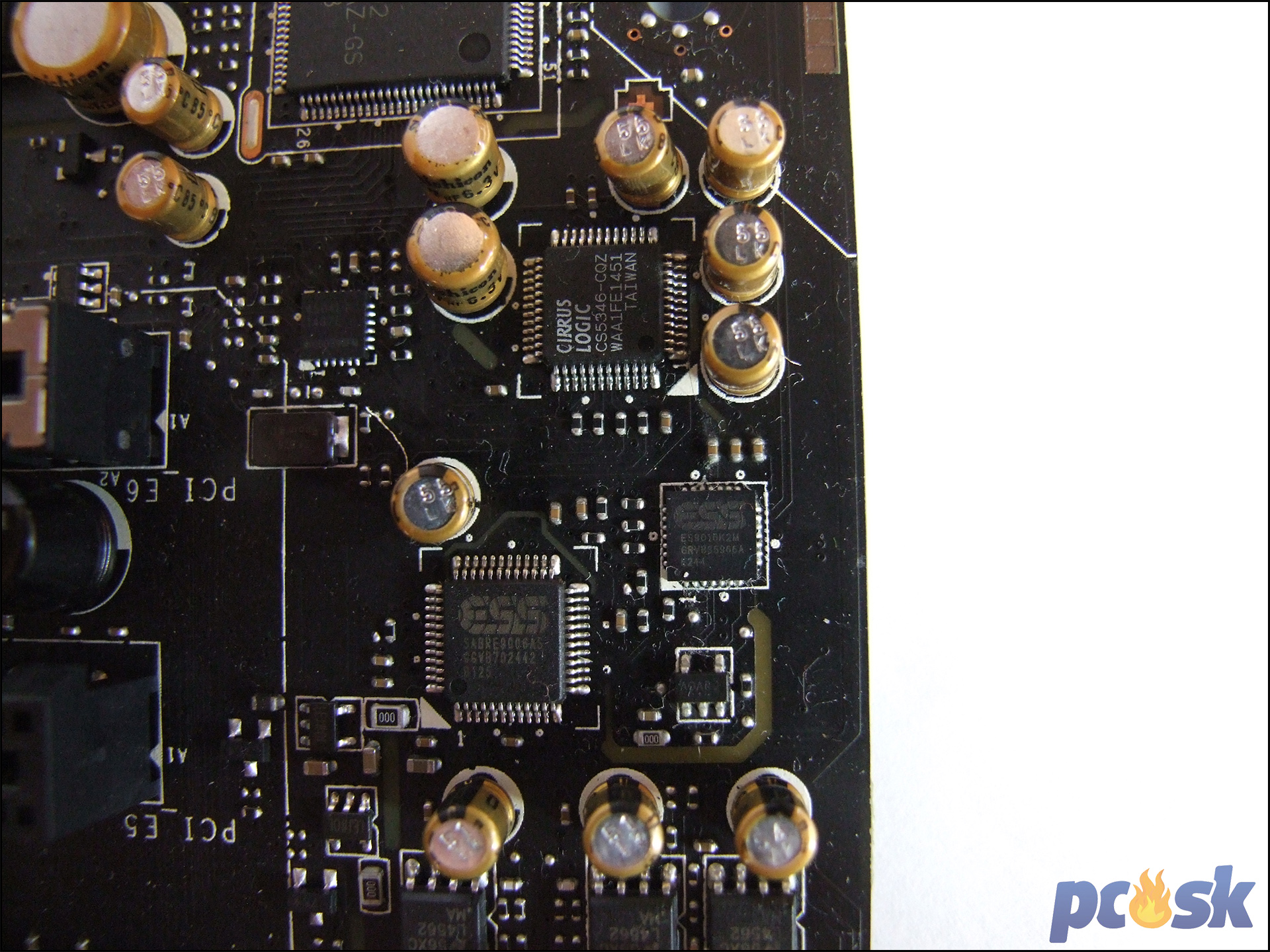

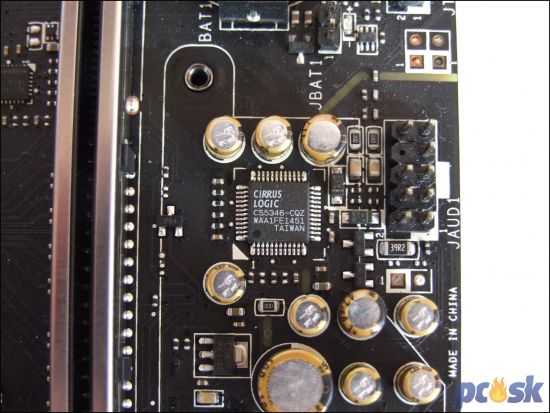

Prevodník Cirrus Logic CS5346 v detailnom zábere.

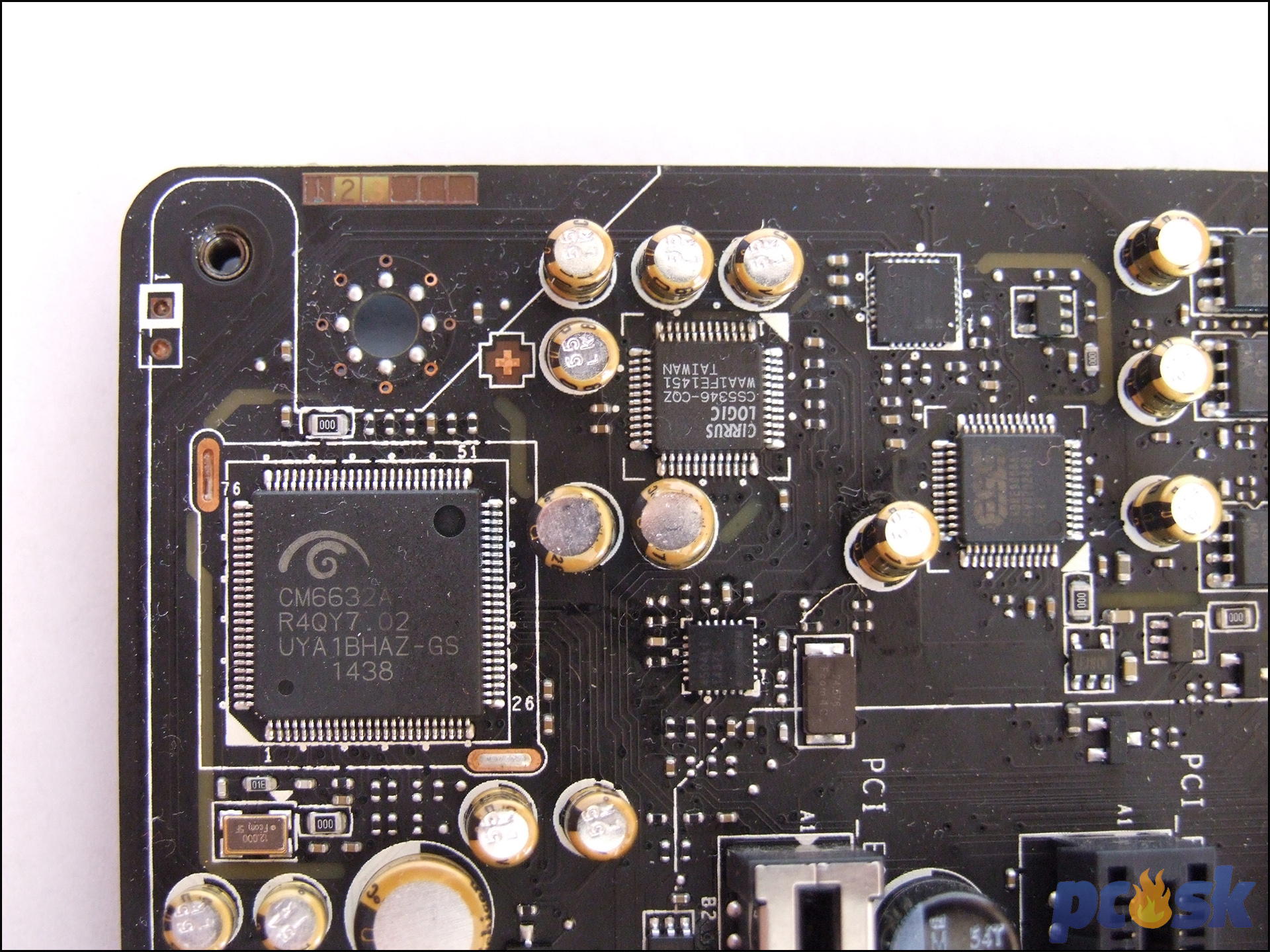

Srdce zvukovej časti je procesor C-Media CM6632A. Kúsok od neho druhý Cirrus prevodník.


Dvojica ESS prevodníkov pre slúchadlá. Vľavo Sabre 9006AS, vpravo 9016K2M.

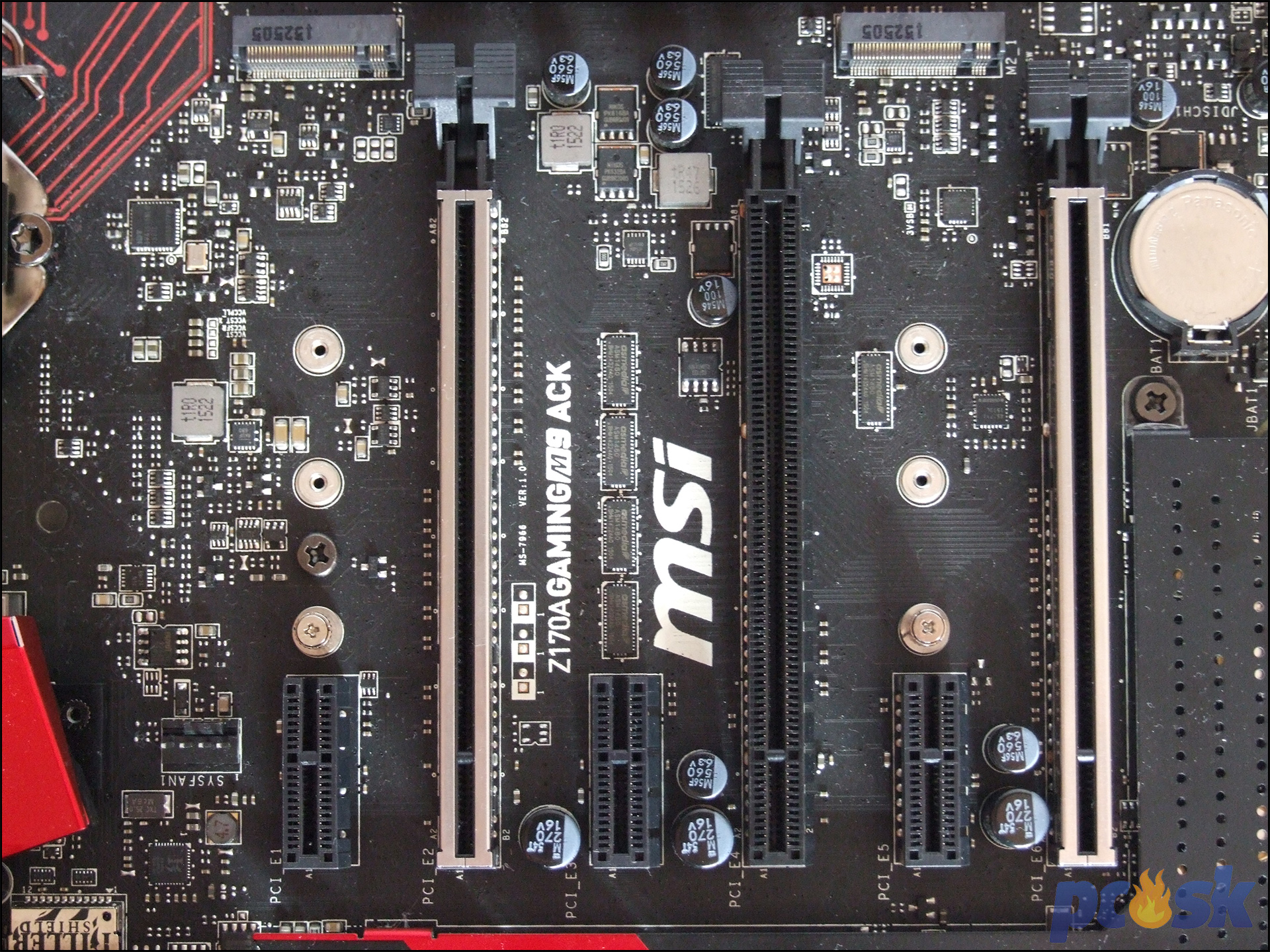

Napriek tomu, že ide o dosku z vysokej cenovej kategórie neposkytne hráčom žiadne luxusnejšie rozdelenie PCIe liniek a teda žiadny PLX mostík. Hráči si tak musia vystačiť so 16 PCIe linkami z procesora. Tie primárne dostane prvý PCIe slot. Ak osadíte kartu aj do spodného slotu, rozdelia sa linky v pomere x8/x8. Stredný PCIe slot je elektricky zapojený z PCH ako x4. Rozdelenie teda bude x8/x4/x8. Ak však osadíte nejakú kartu do niektorého z PCIe x1 slotov, bude stredný PCIe slot pracovať iba v režime x1. Všetky dlhé PCIe sloty sú samozrejme štandardu 3.0. Rozstupy medzi slotmi sú vynikajúce. Krátke PCIe 3.0 x1 sloty sú 3 a sú otvorené pre príjem dlhších kariet.

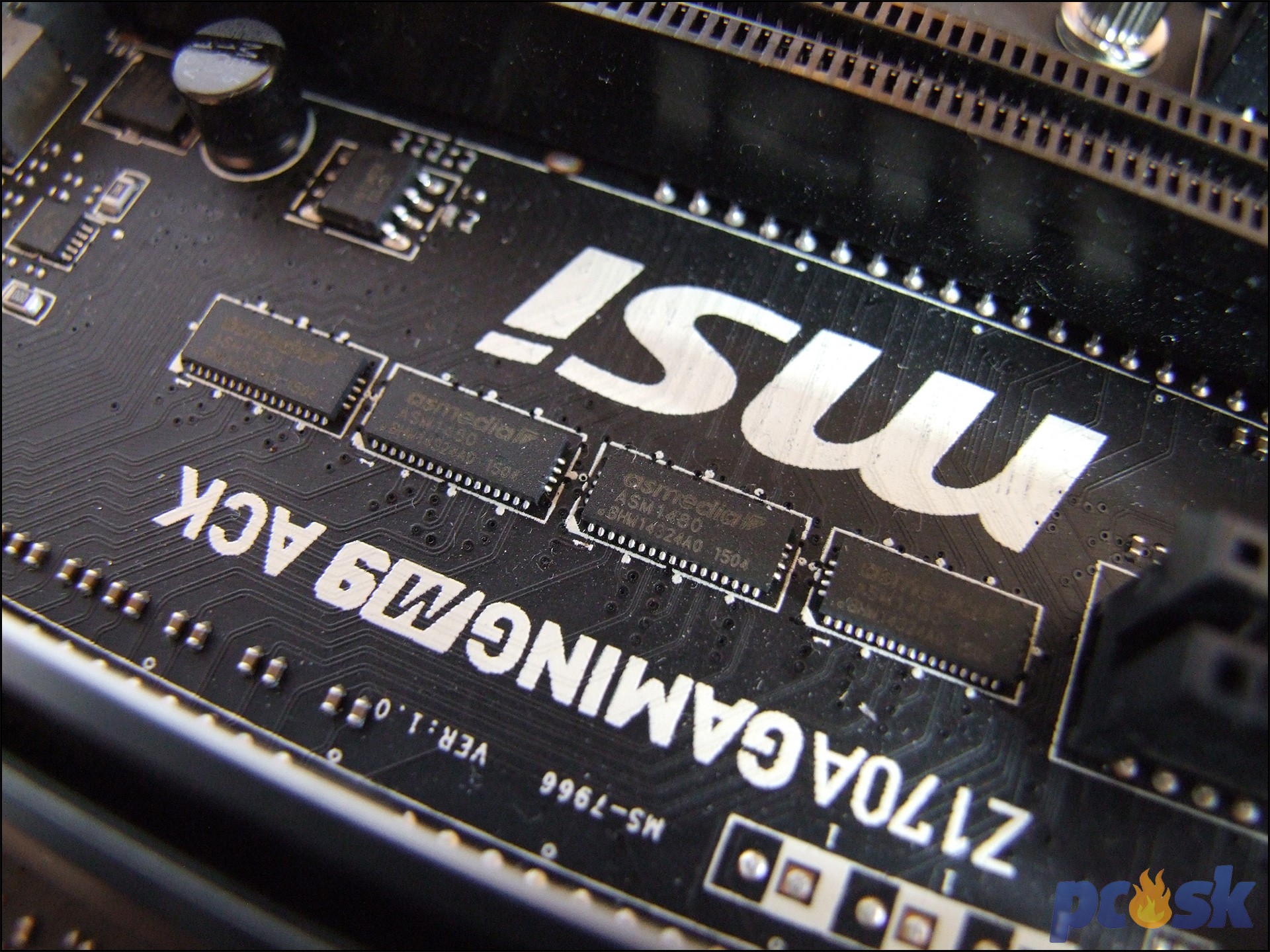

Rozdelenie PCIe liniek zabezpečujú tradične deličky ASMedia ASM1480.

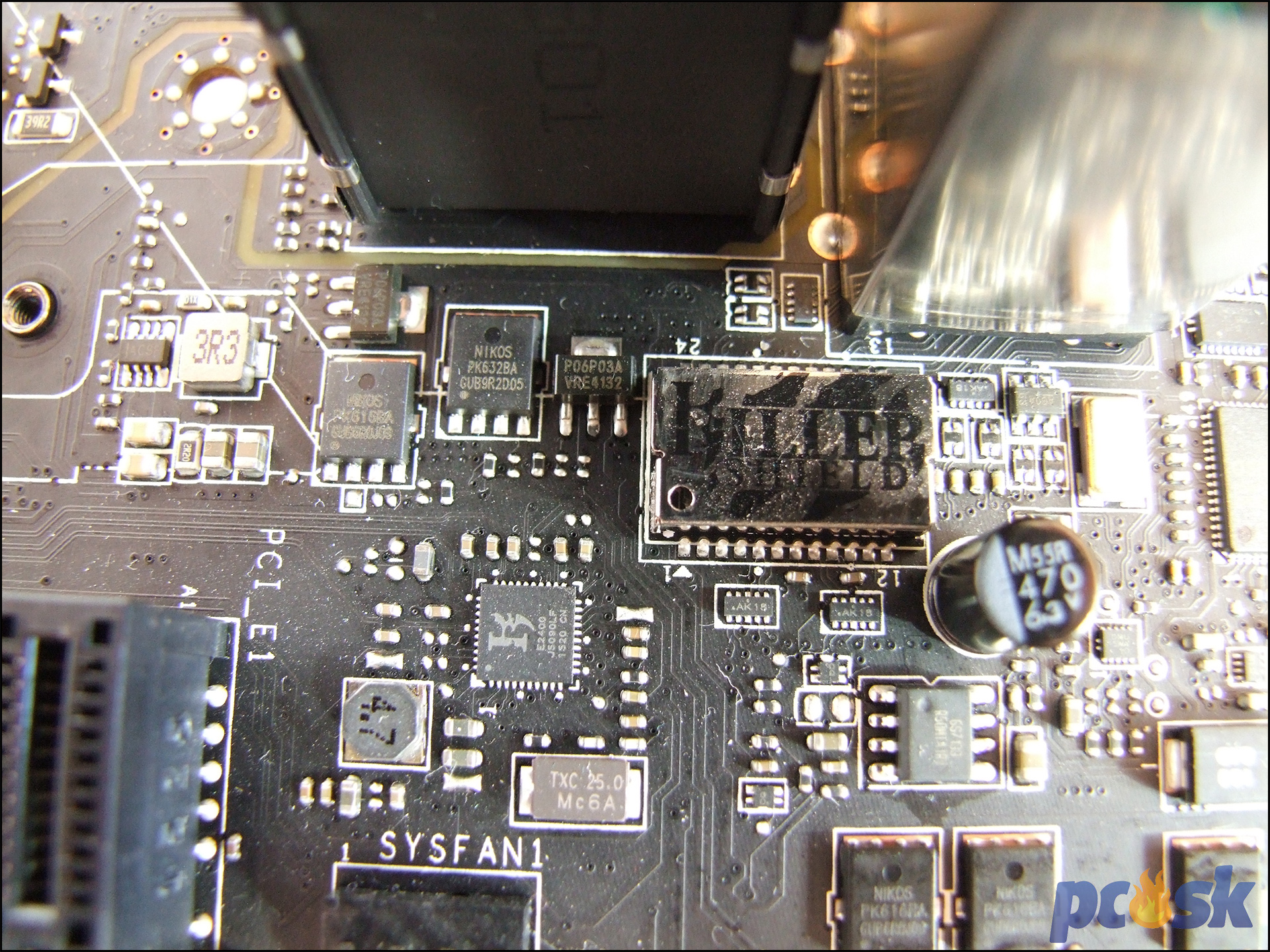

Sieťový čip Killer E2400 sa schoval pod malý, strieborný EMI štít.

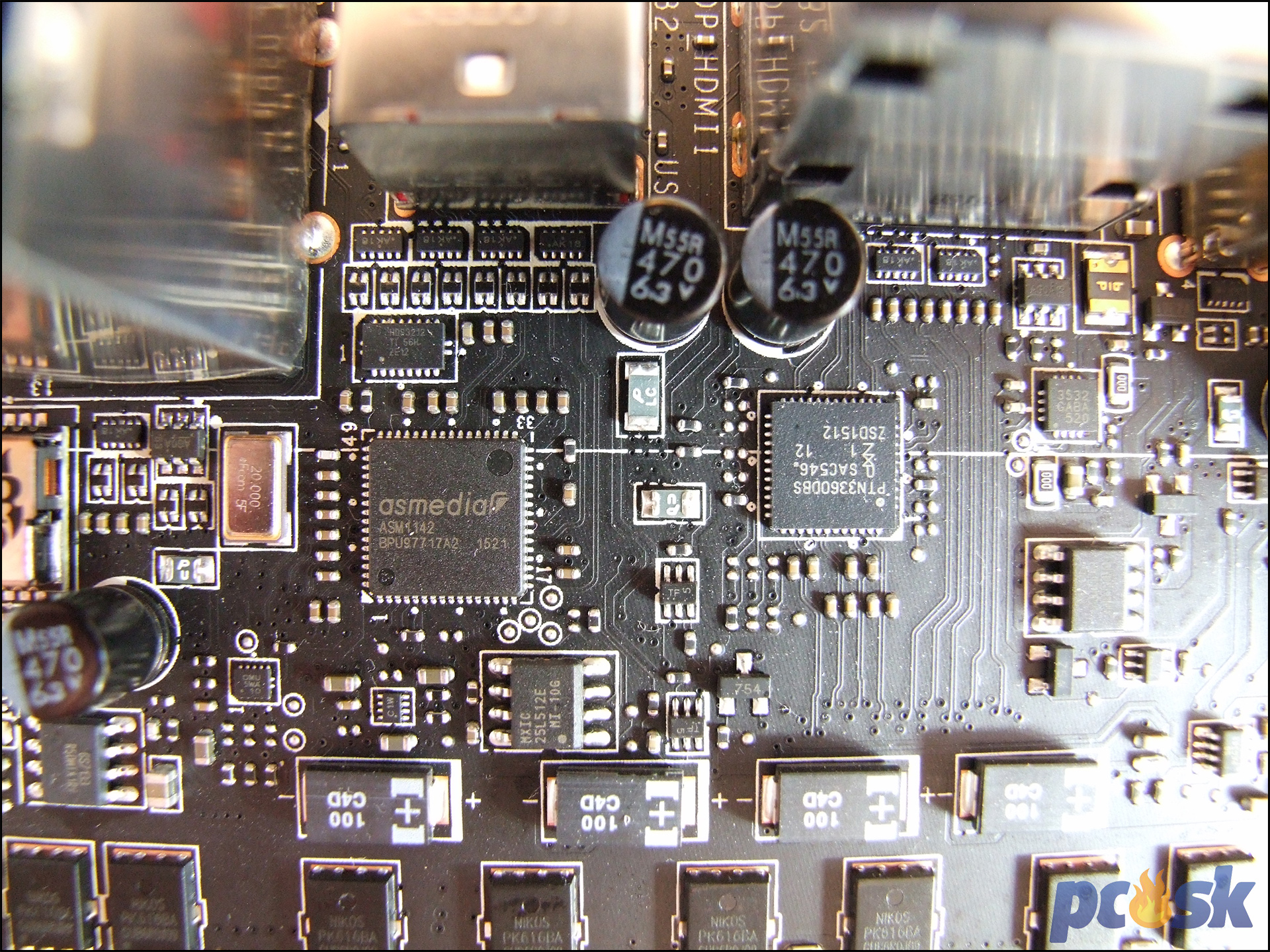

ASMedia ASM1142 má na starosti obsluhu dvoch USB 3.1 Gen 2 rozhraní pretože čipset to natívne nevie.

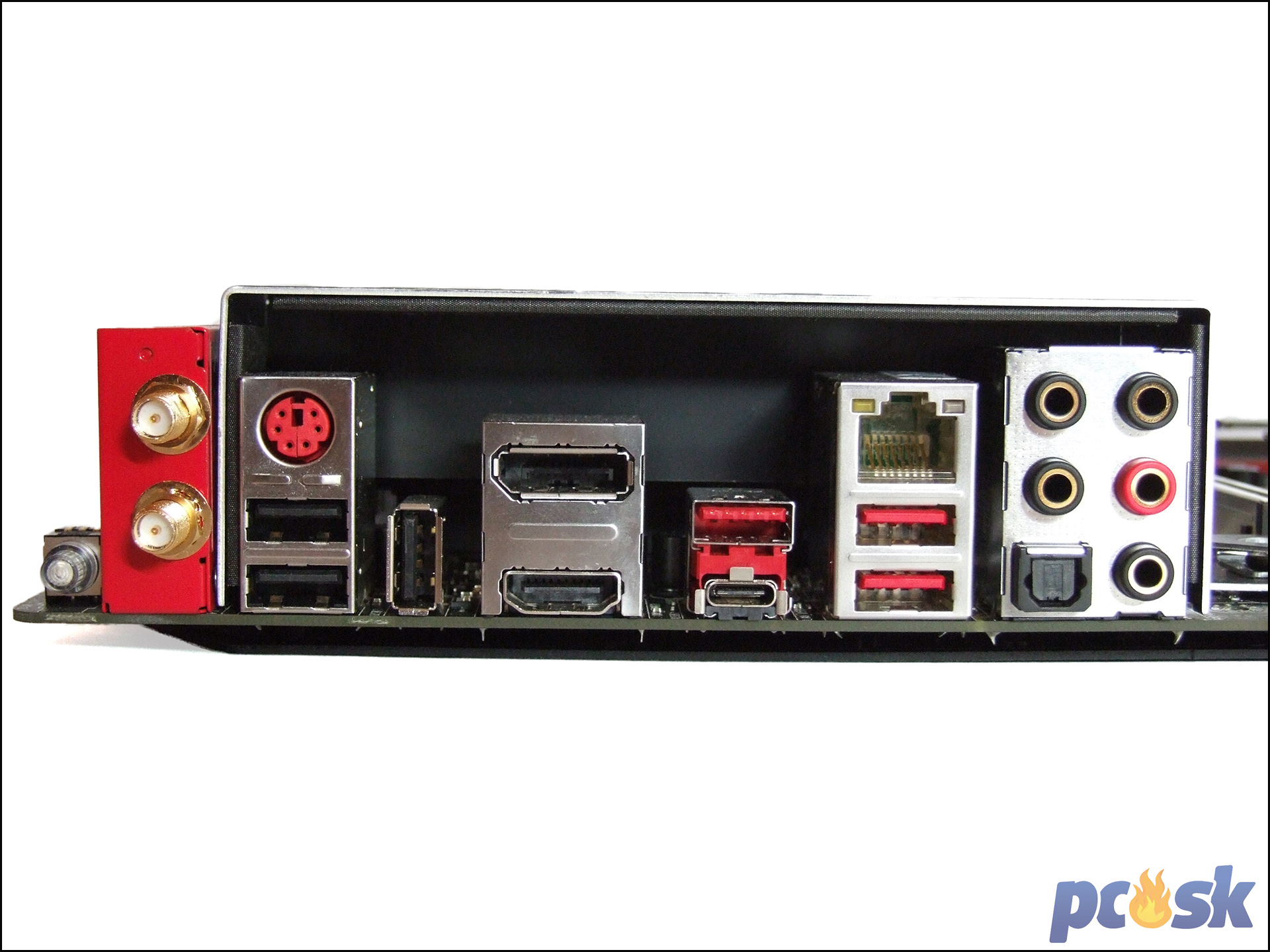

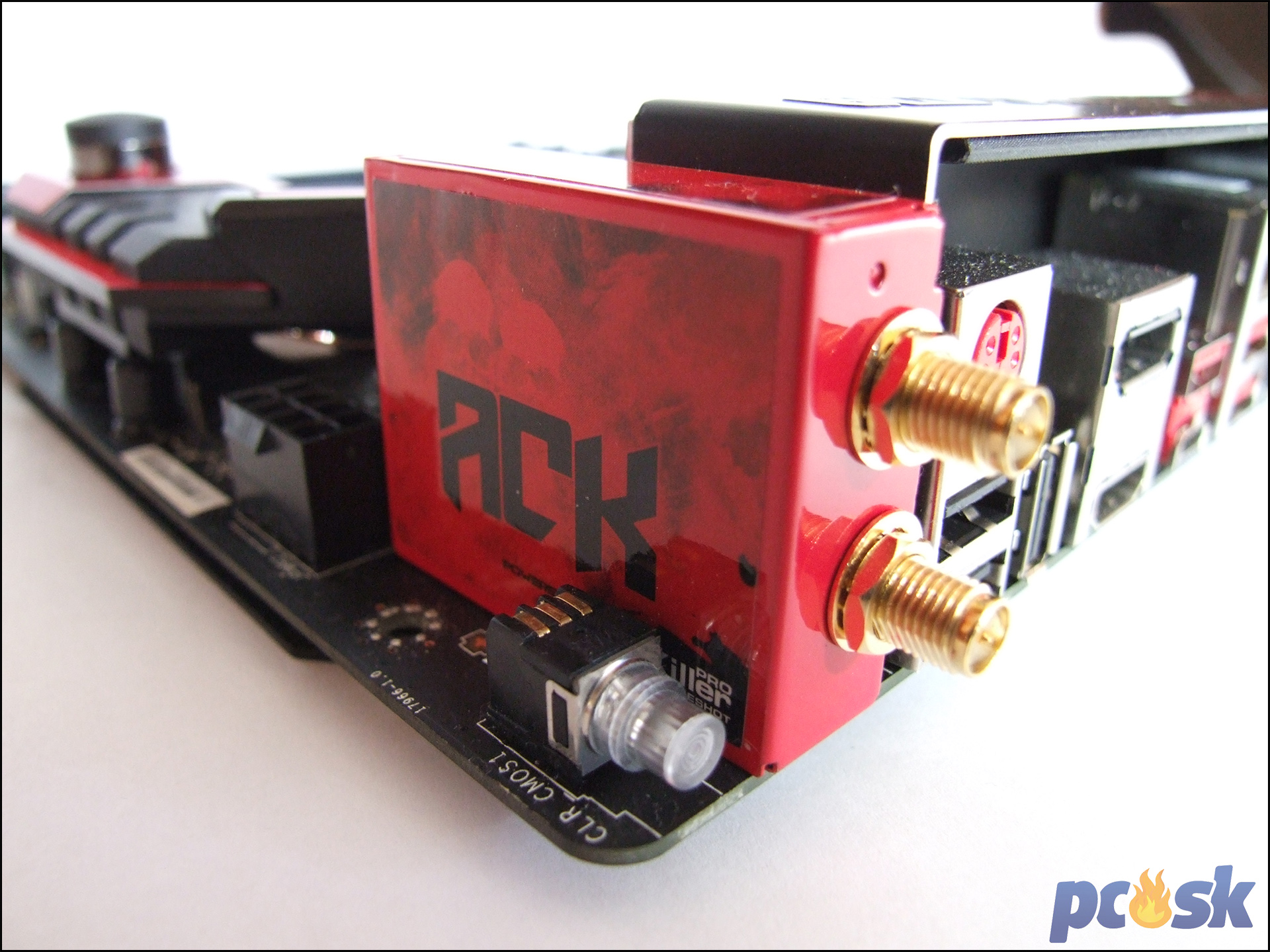

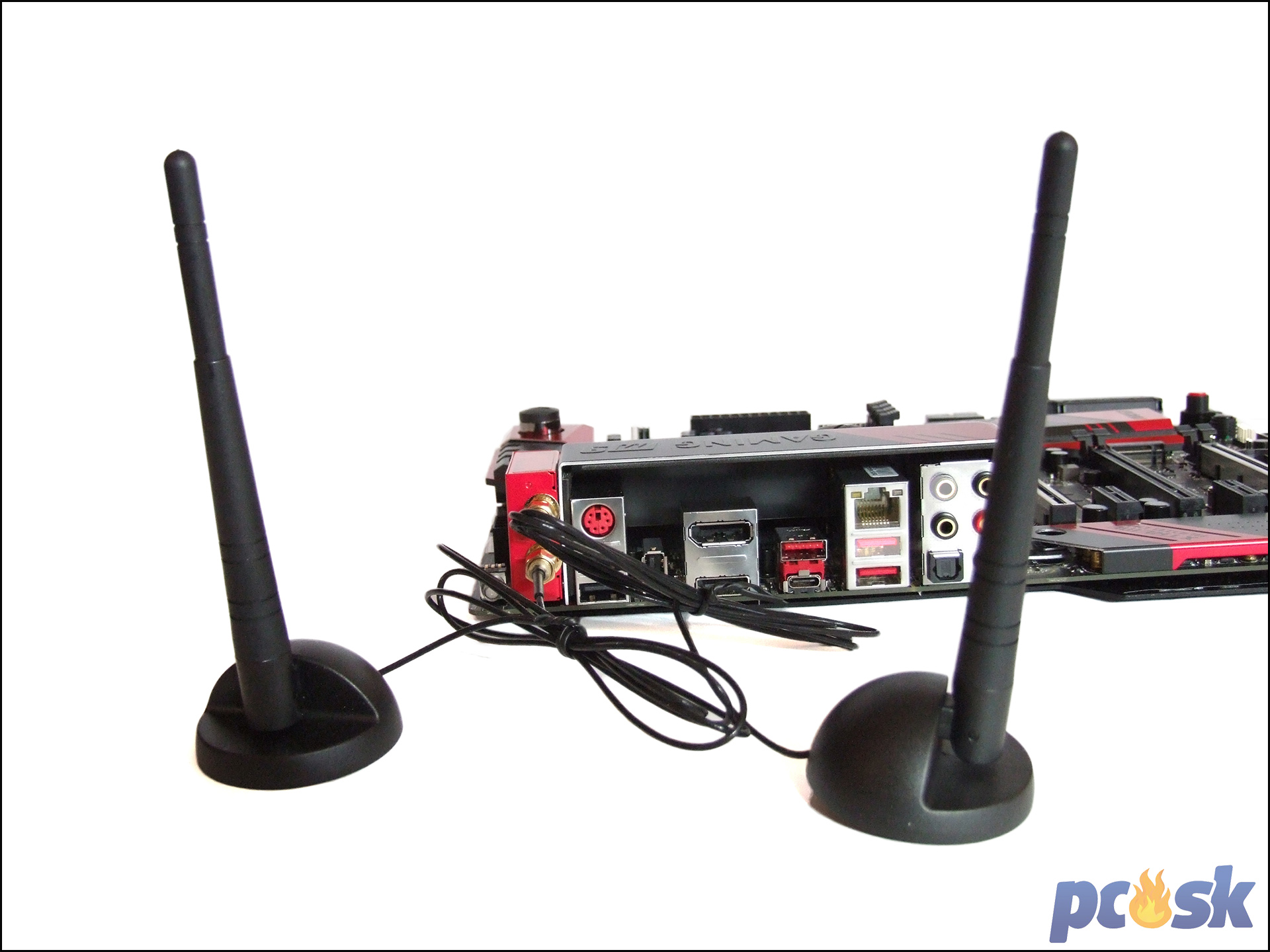

Zadný panel ponúkne vítané tlačidlo pre vymazanie CMOS a bezdrôtový Wi-Fi/BT modul, ktoré sú akoby pomimo a nie sú kryté EMI plechom. V ňom sa ukrýva PS/2 port, dvojica USB 2.0 portov, ďalší, tentokrát vertikálny USB 2.0 vyhradený pre USB BIOS Flashback+, DisplayPort, HDMI 1.4, dva USB 3.1 Gen 2 porty z ktorých spodný je typu C, gigabitový RJ-45, 2x USB 3.1 Gen 1 a audio panel s optickým S/PDIF. Výbava to nie je zlá, no je tam ešte voľný priestor, ktorý výrobca mohol využiť napr. na D-Sub konektor pre staršie monitory či na viac USB 3.0 portov alebo druhý RJ-45.

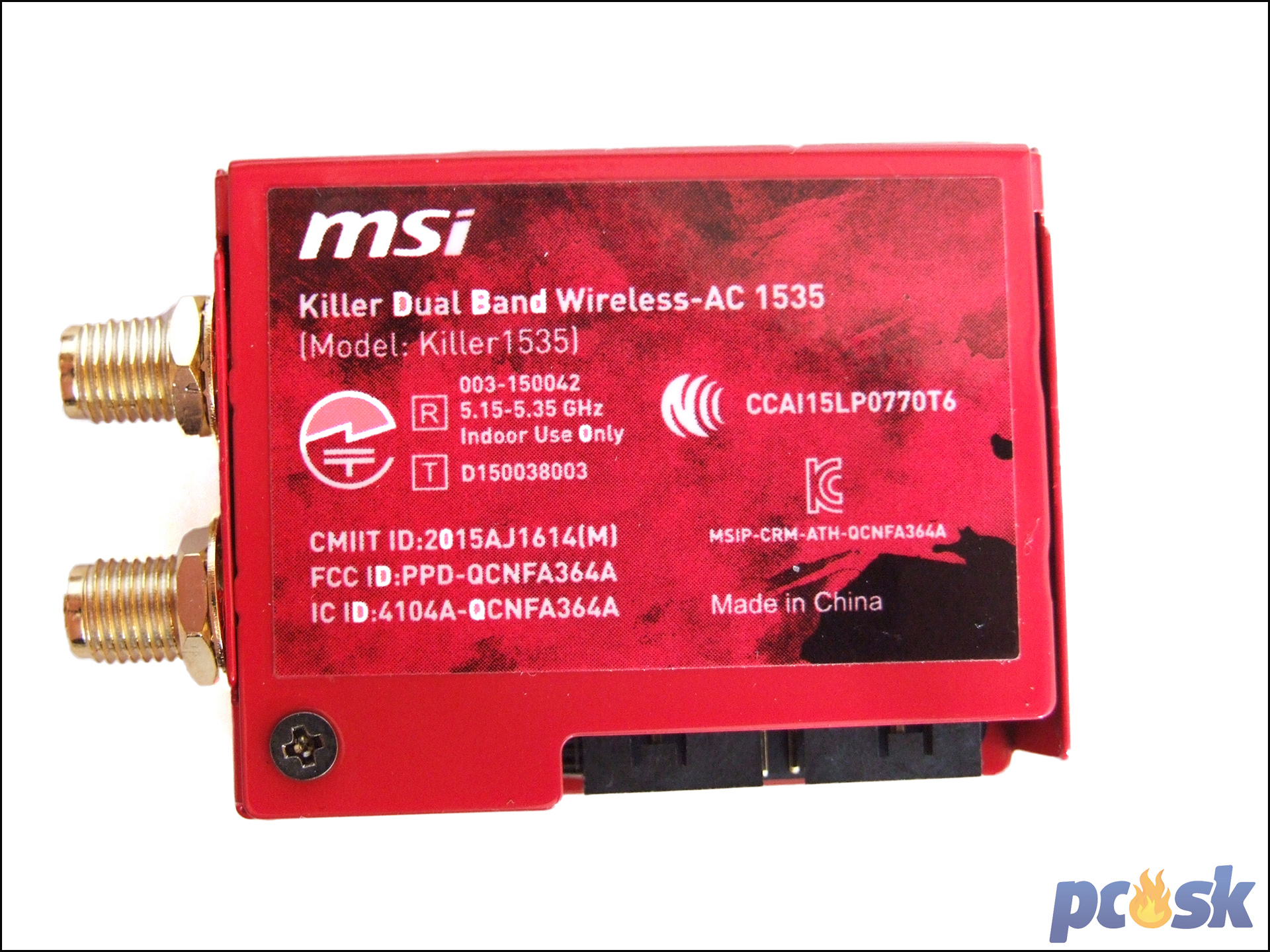

Wi-Fi modul je zapichnutý v malom slote a k jeho pevnosti prispieva upevnenie jednou skrtuktou.
