Noctua NH-C14S – Metodika testovania, výsledky

Testovacia zostava

procesor
Intel Core 2 Extreme QX6700@3,2GHz@1.5v
grafická karta
ASUS 7300GT (pasívne chladená)
základná doska
Gigabyte GA-EP45-UD3R
SSD
OCZ Octane 128GB
RAM4x1GB Kingston DDR2
zdroj
SilverStone ST40F-ES
skrinka
SilverStone TJ04-E
operačný systém
MS Windows 7 Enterprise 64b
použitý softvér
Prime95, RealTemp
systémové ventilátory
2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM





testovacia zostava v SilverStone TJ04-E


procesor Core 2 Extreme QX6700 poskytla spoločnosť Intel



SSD Octane 128GB poskytla spoločnosť OCZ


Skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone


DDR2 pamäte HyperX poskytla spoločnosť Kingston


Storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM



Metodika merania

Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 ExtremeEdition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.


Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.

Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.

Na zaťaženie procesora využívame 64bit verziu programu Prime95 (SmallFTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.


Výsledky

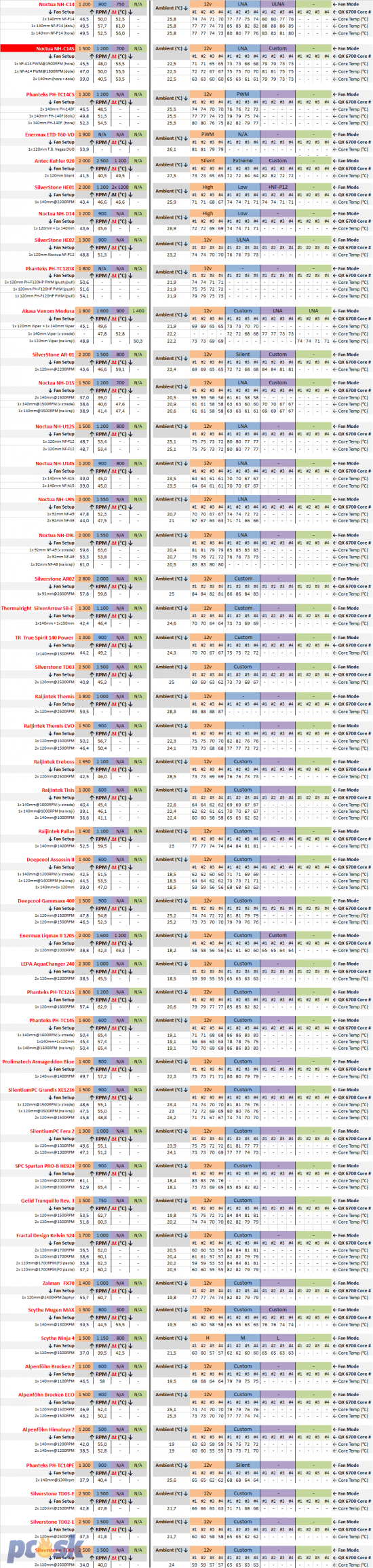

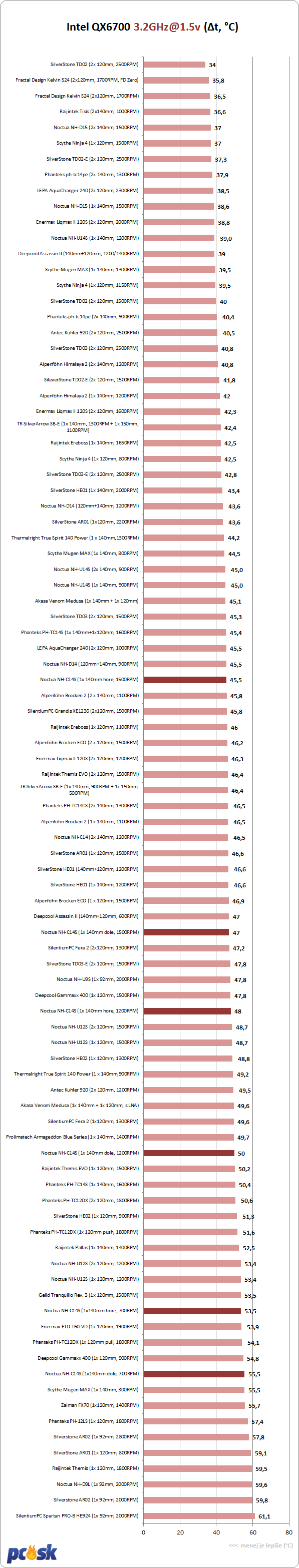

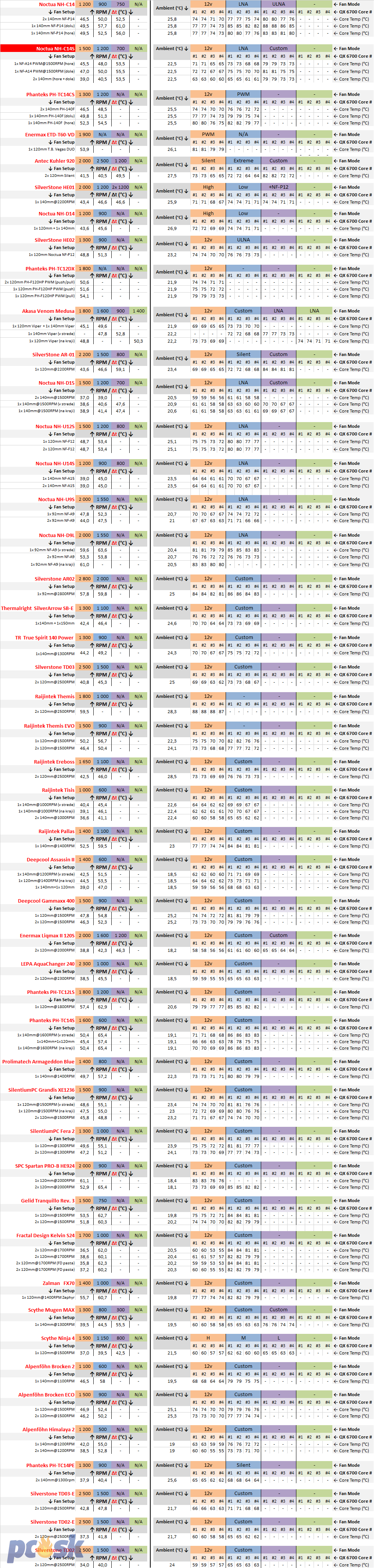

Výsledky zordené vzostupne podľa nameraných teplôt procesora v záťaži



V bratrovražednom boji poráža novinka staršieho súrodenca o pár °C. Ventilátor je tichučký a okrem PWM je mu možné znížiť otáčky aj cez odporový káblik. Keď však odložíme ventilátor nabok, chladič stratí dych. Môže za to vertikálna orientácia rebier, medzi ktoré neprúdi vzduch a tiež ich husté poukladanie. U chladičov takejto konštrukie je to však bežný jav.

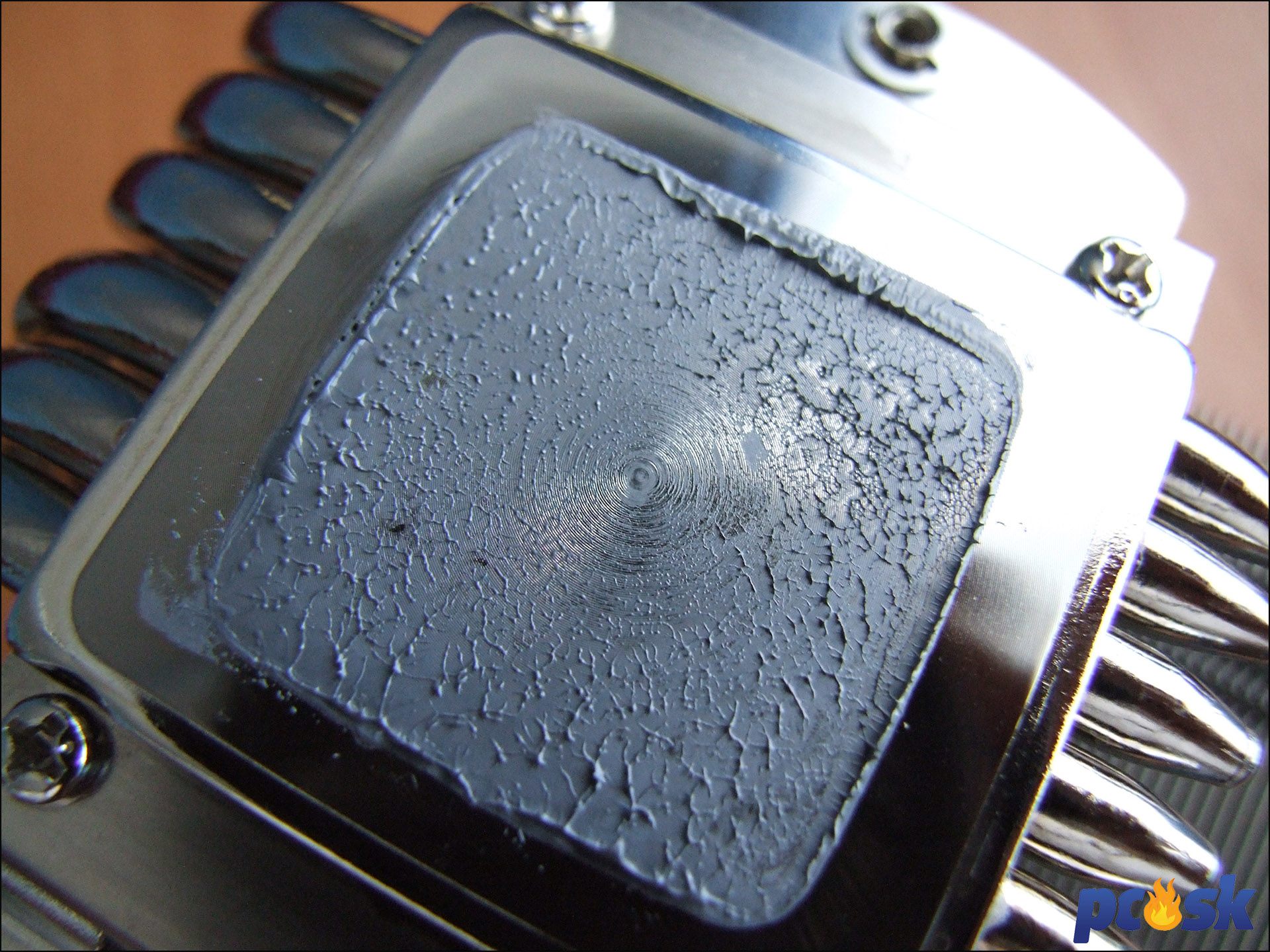

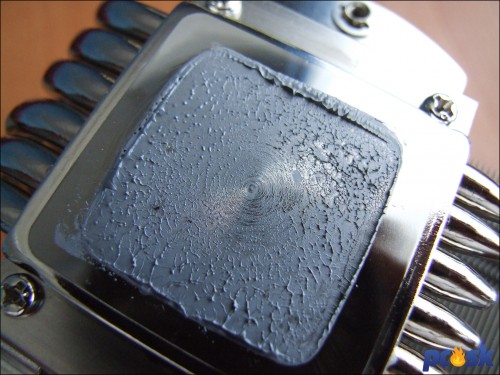

Prítlak základne k IHS procesora je bezchybný. V strede chladiča vidieť aj krúžok, ktorý indikuje kde sa chladič najviac pritlačil vďaka konvexnému tvaru.
