Gigabyte BACE-3150 – Zvonku i zvnútra

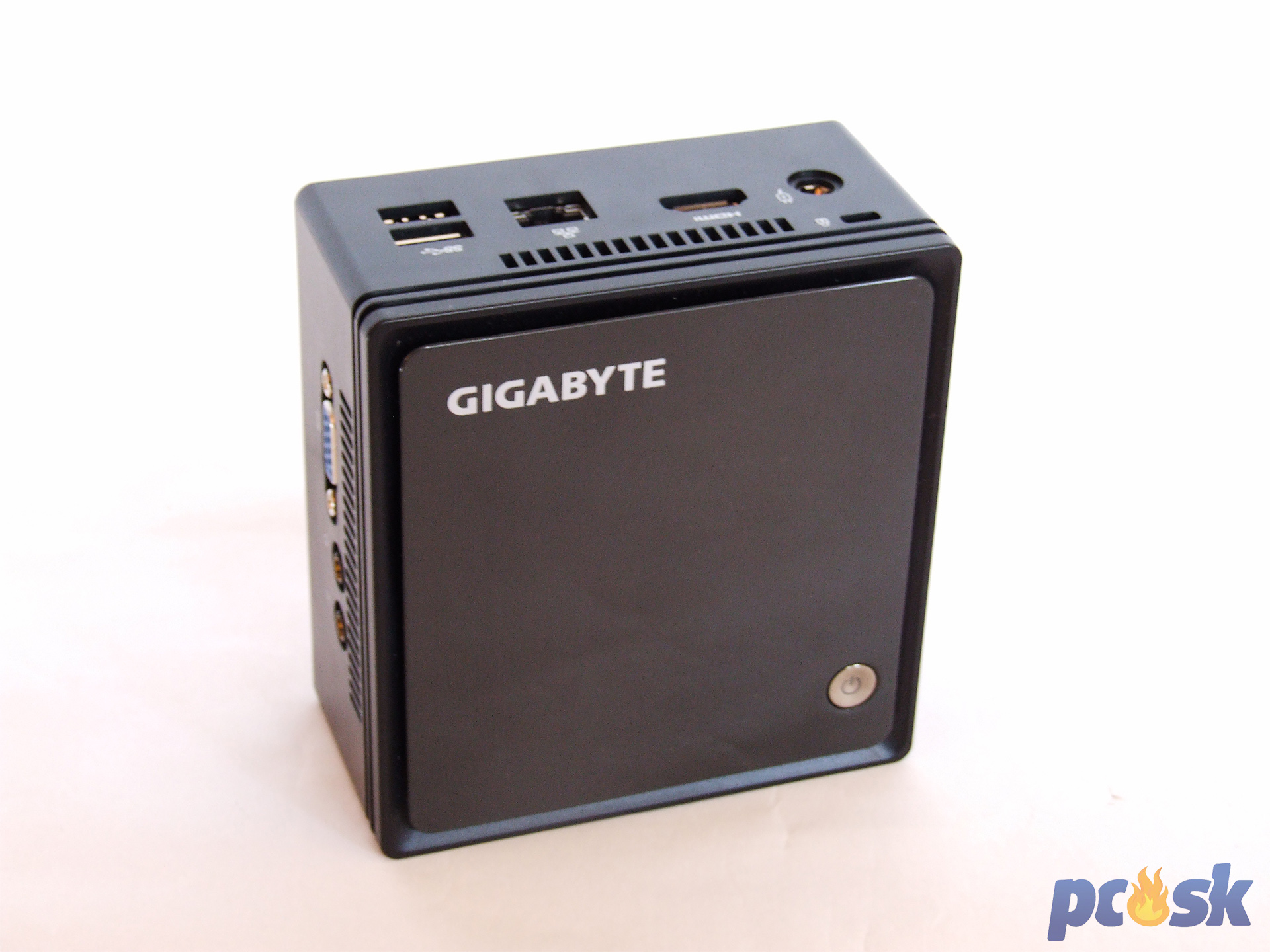

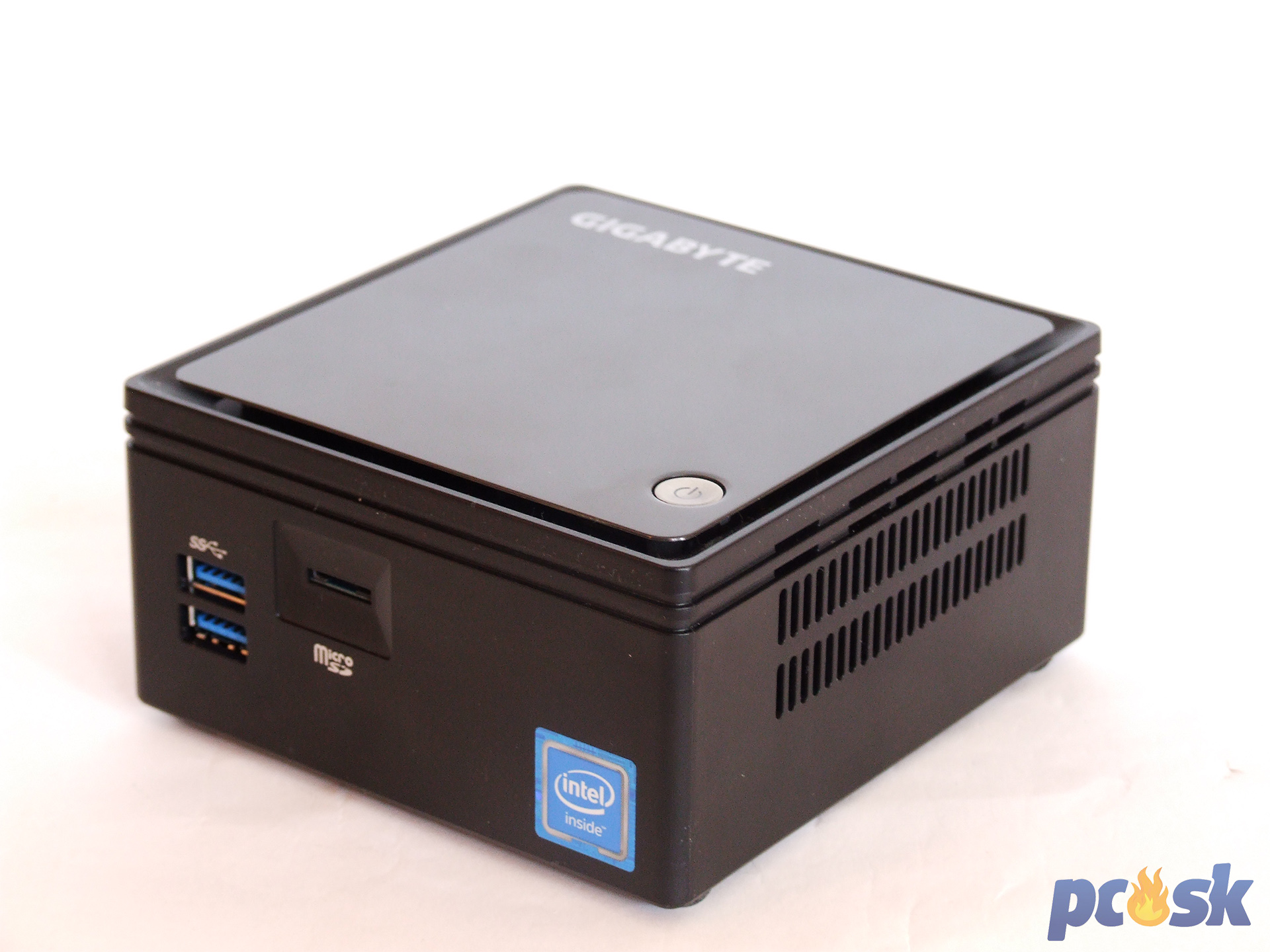

Starší BRIX je od novinky už na prvý pohľad vyšší, na druhej strane má však o čosi menšiu šírku a hĺbku s takmer štvorcovým pôdorysom. Kompletne čierne šasi skrášľuje na vrchu leskla povrchová úprava, ktorá dobre privíta odtlačky prstov a mastnoty. Vrch zdobí ešte logo Gigabyte a tlačidlo pre zapnutie počítača, ktoré je samozrejme podsvietené.

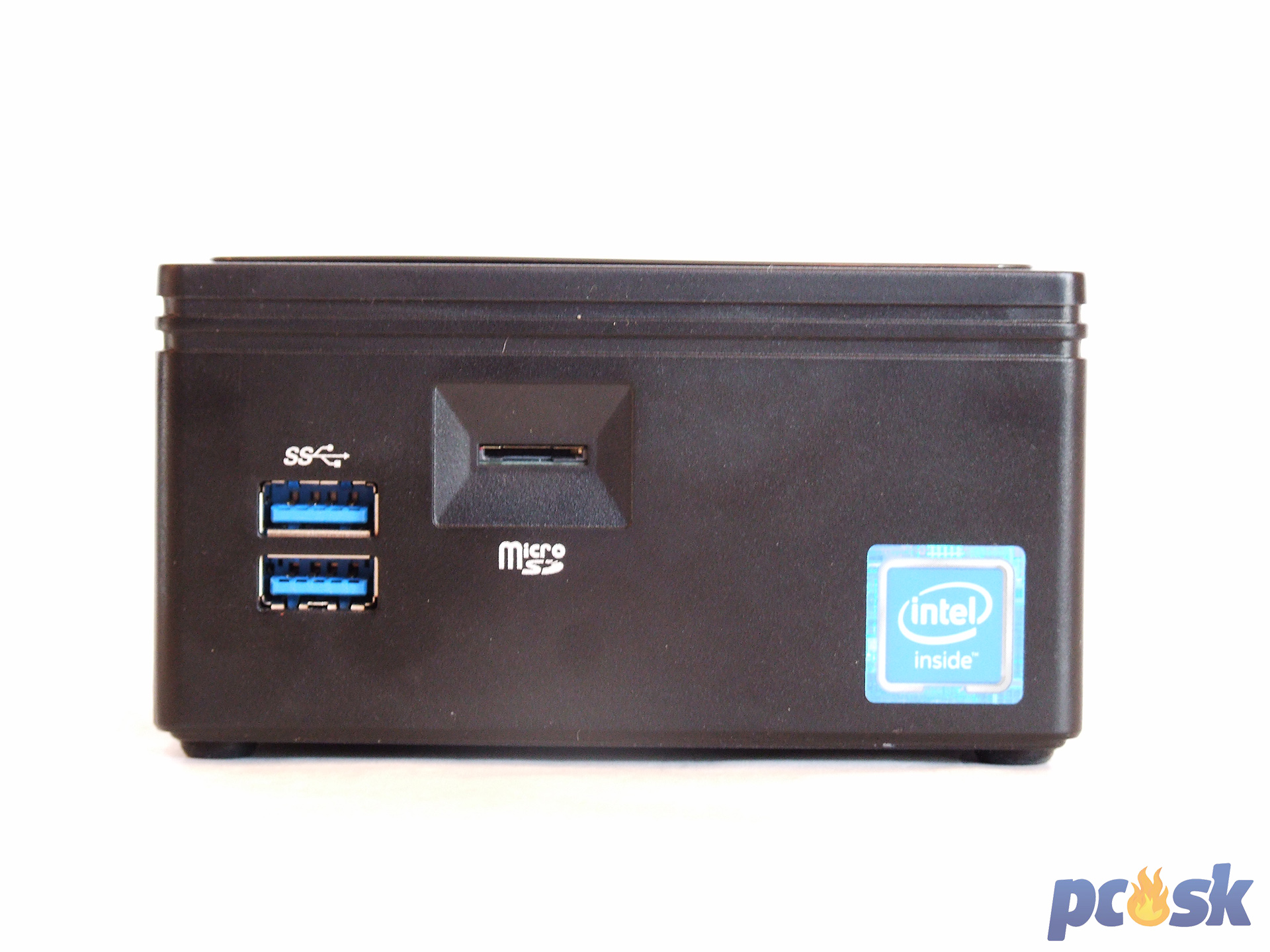

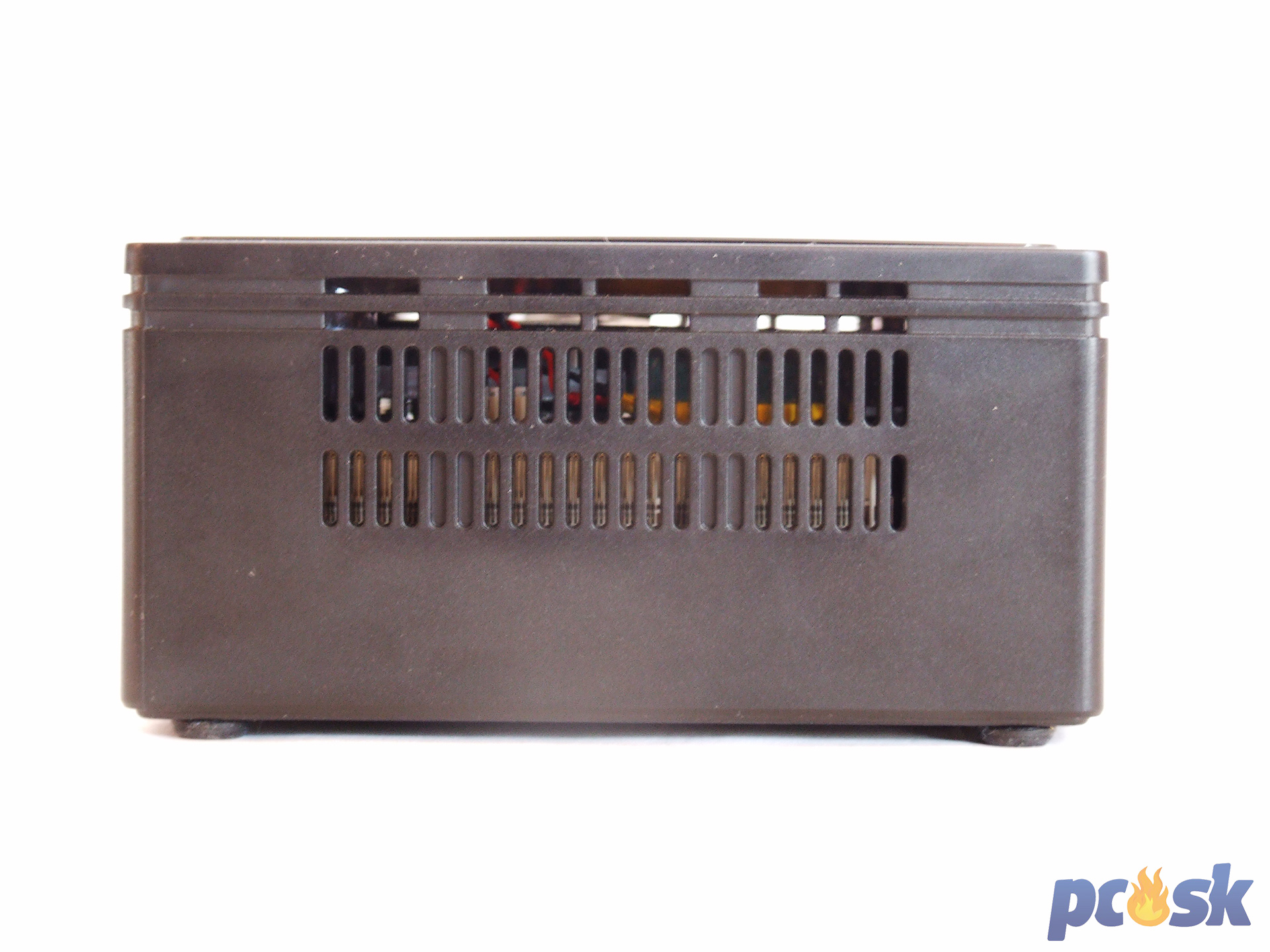

Zaujímavejšie sú jednotlivé bočnice malej plastovej skrinky. Ťažko povedať, čo sa u takýchto počítačov považuje za prednú stranu a tak jednoducho poviem len, že prvá strana obsahuje dvojicu USB 3.0 portov (5Gbps) a microSD slot. Ďalšia hrana je najmenej zaujímavá a obsahuje iba perforáciu pre nasávanie vzduchu.

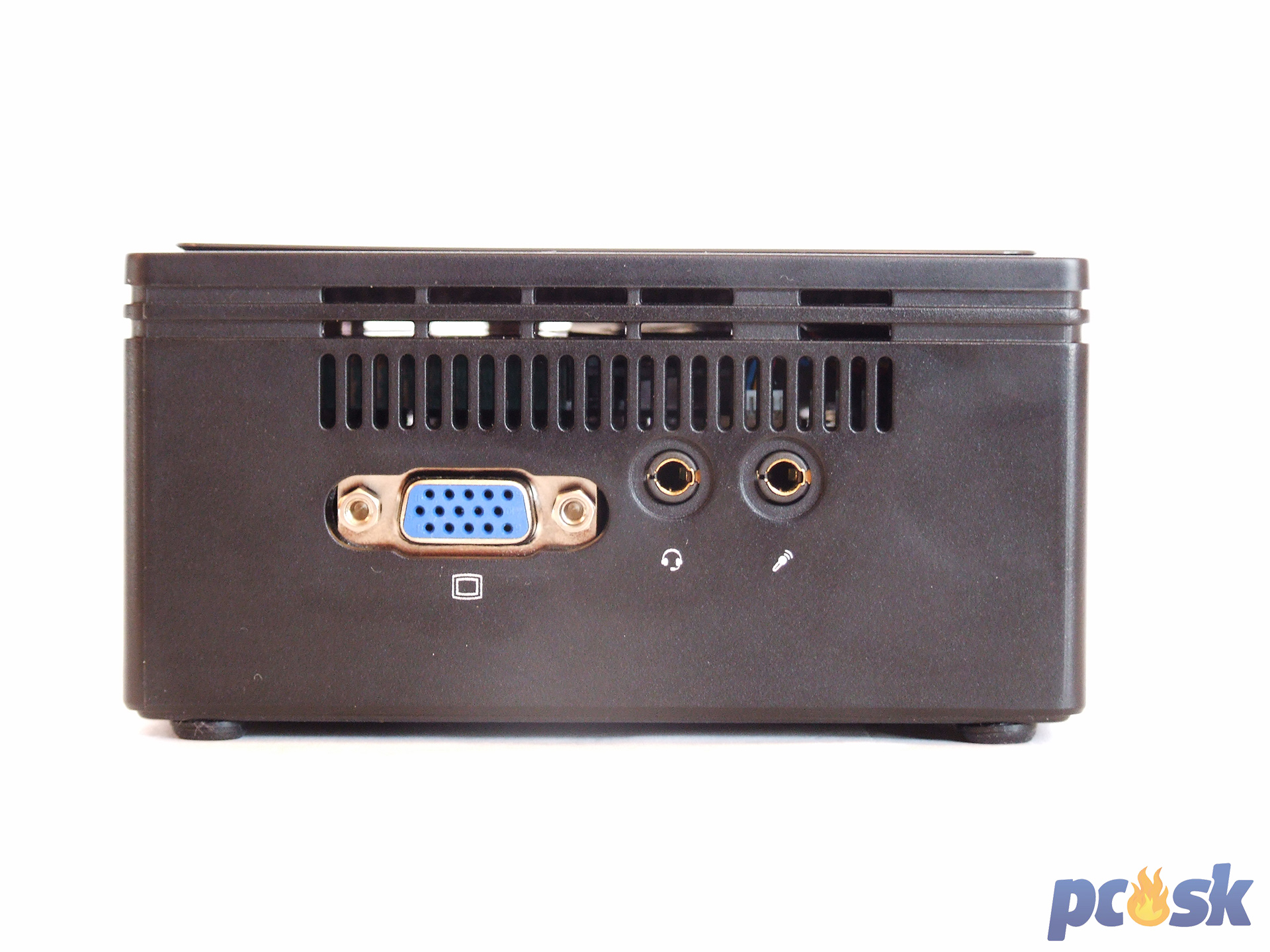

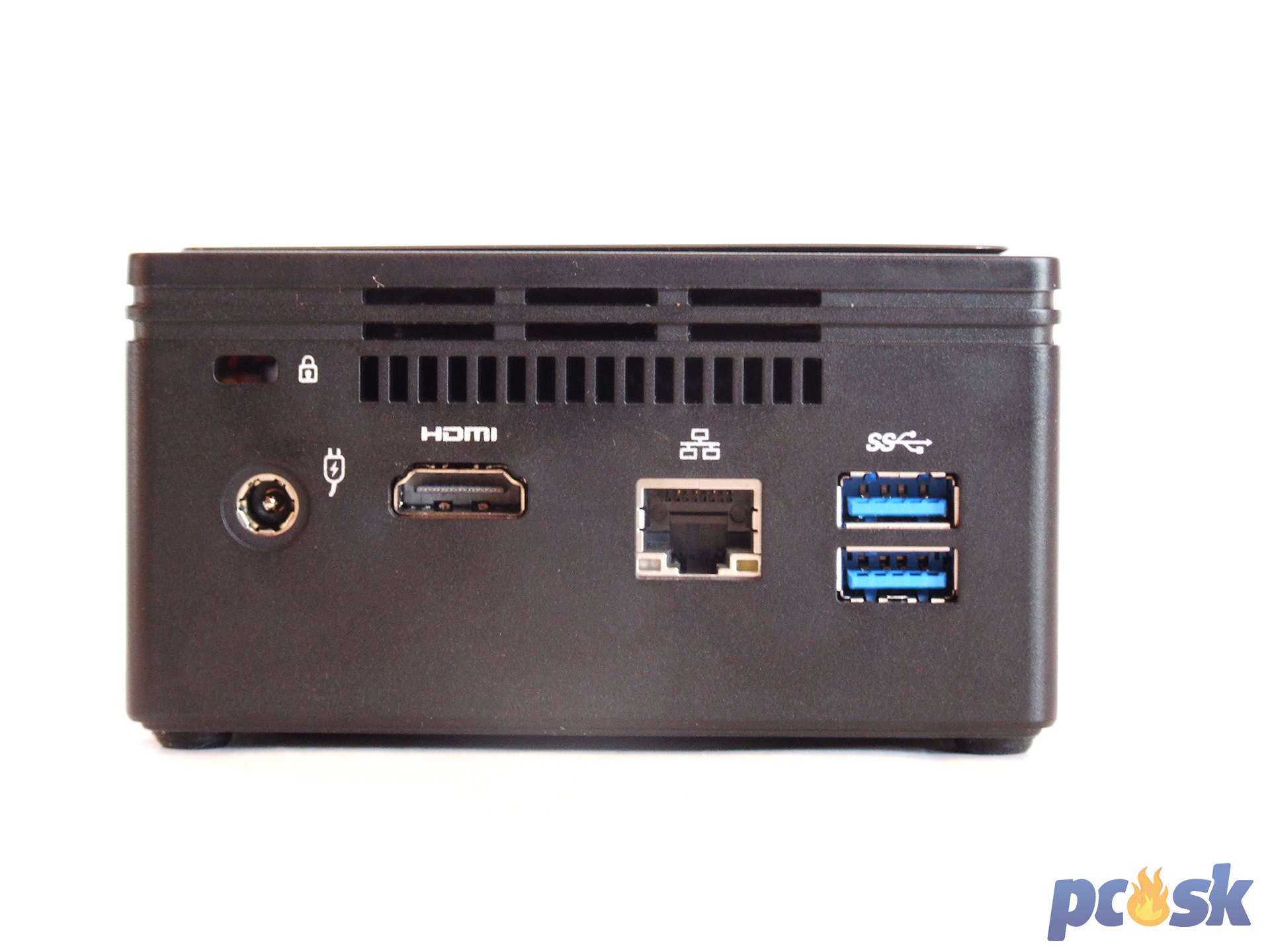

Tretiu bočnú stenu možno považovať za zadný panel základnej dosky, ktorý pozostáva z Kensington zámky, napájacieho portu (počítač vyžaduje prúd 2,1A), HDMI portu (maximálne rozlíšenie 3840x2160px pri 60Hz), gigabitového RJ45 portu (vyvedený z Realtek RTL8111H) a ďalšej dvojice USB 3.0 portov. Posledná bočnica ponúkne D-Sub výstup (max. rozlíšenie 1920x1080 pri 60fps) a jacky pre slúchadlá a mikrofón, ktoré obsluhuje kodek Realtek ALC255.

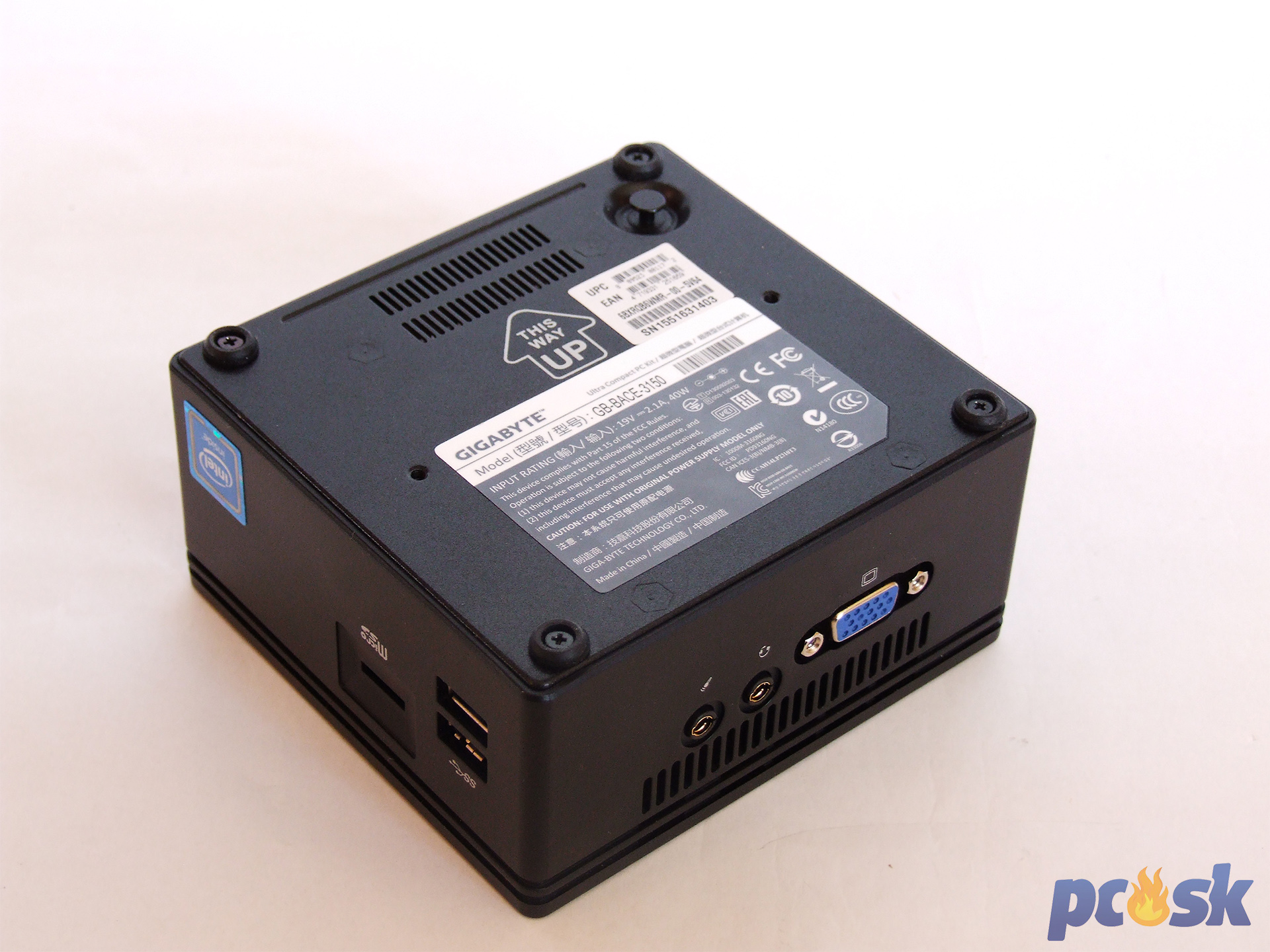

Spodná strana ničím extra nezaujme, obsahuje iba nálepku s niektorými informáciami a tiež označenie orientácie, ktorú treba dodržať pri montovaní na VESA systém. Tiež sú tu 4 skrutky, ktoré držia kryt na mieste. Ja som si však s nimi poradil a ideme tak dnu.

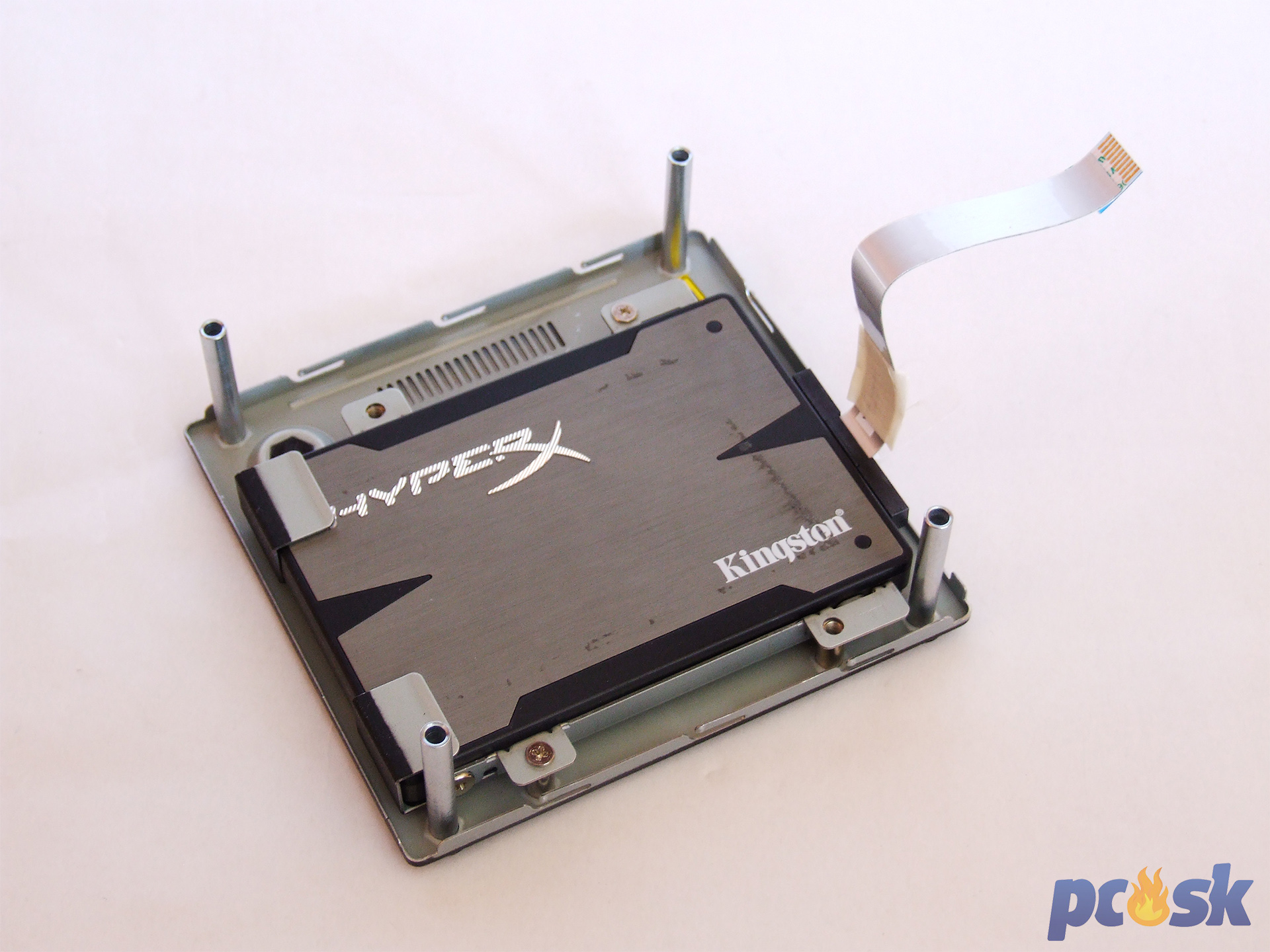

Ako som povedal, oba BRIX počítače, ktoré sme dostali do redakcie nie sú vo forme barebone zostáv a sú tak už osadené všetkými komponentmi. Ako sa výrobcovi podarilo vtesnať plnohodnotný počítač do tak malého tela? To zistíme teraz. Ako prvý ma po odmontovaní spodného krytu privítal SSD namontovaný z vnútornej strany spodného krytu. Gigabyte osadil model Kingston HyperX s označením SH103S3120G, ktorý má kapacitu 128GB a predáva sa asi za 80€. Do BRIXu si môžete vložiť iba 1 disk veľkosti 2,5“. Ten je s doskou pripojený SATA rozhraním s rýchlosťou 6Gbps.

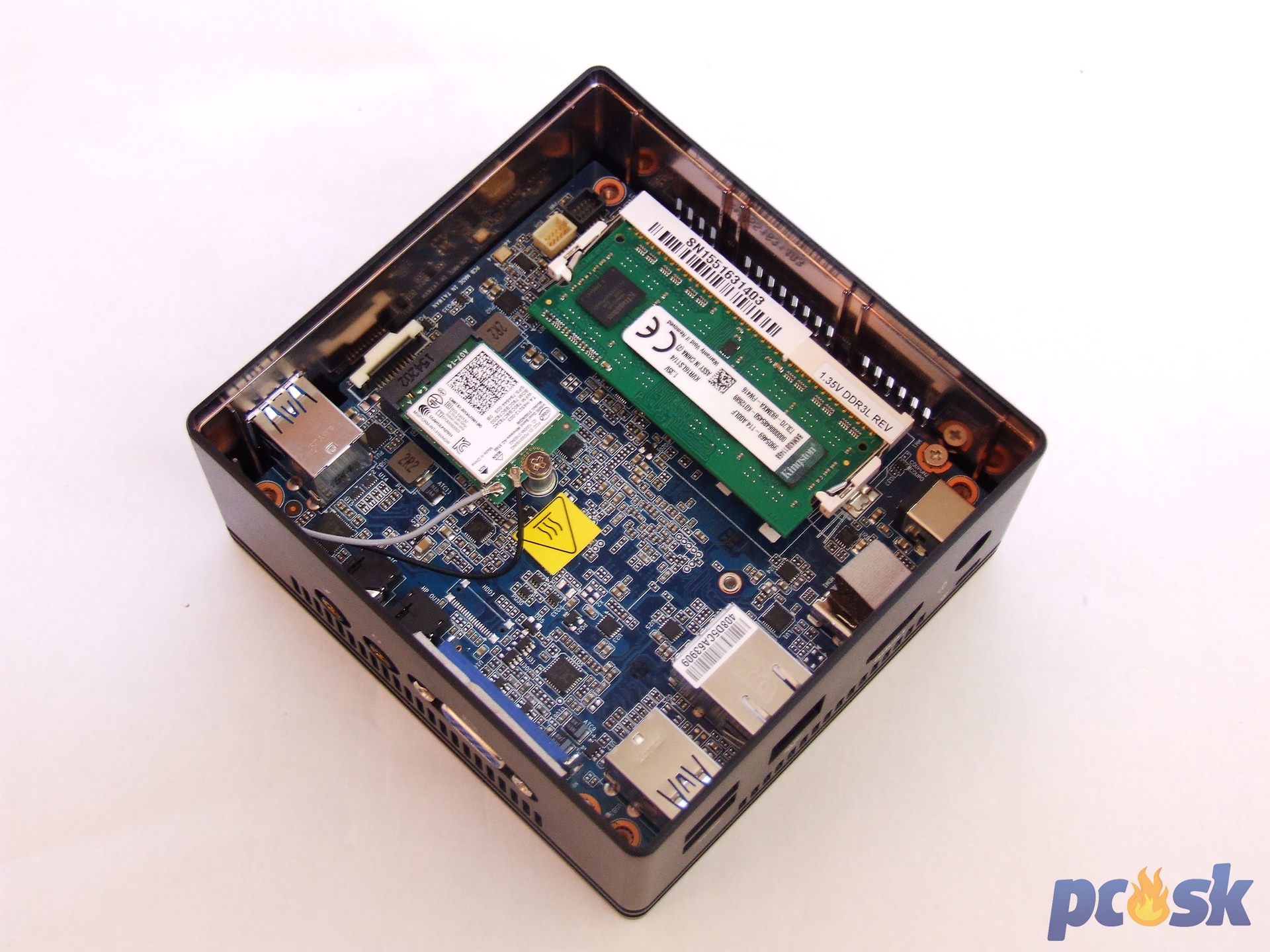

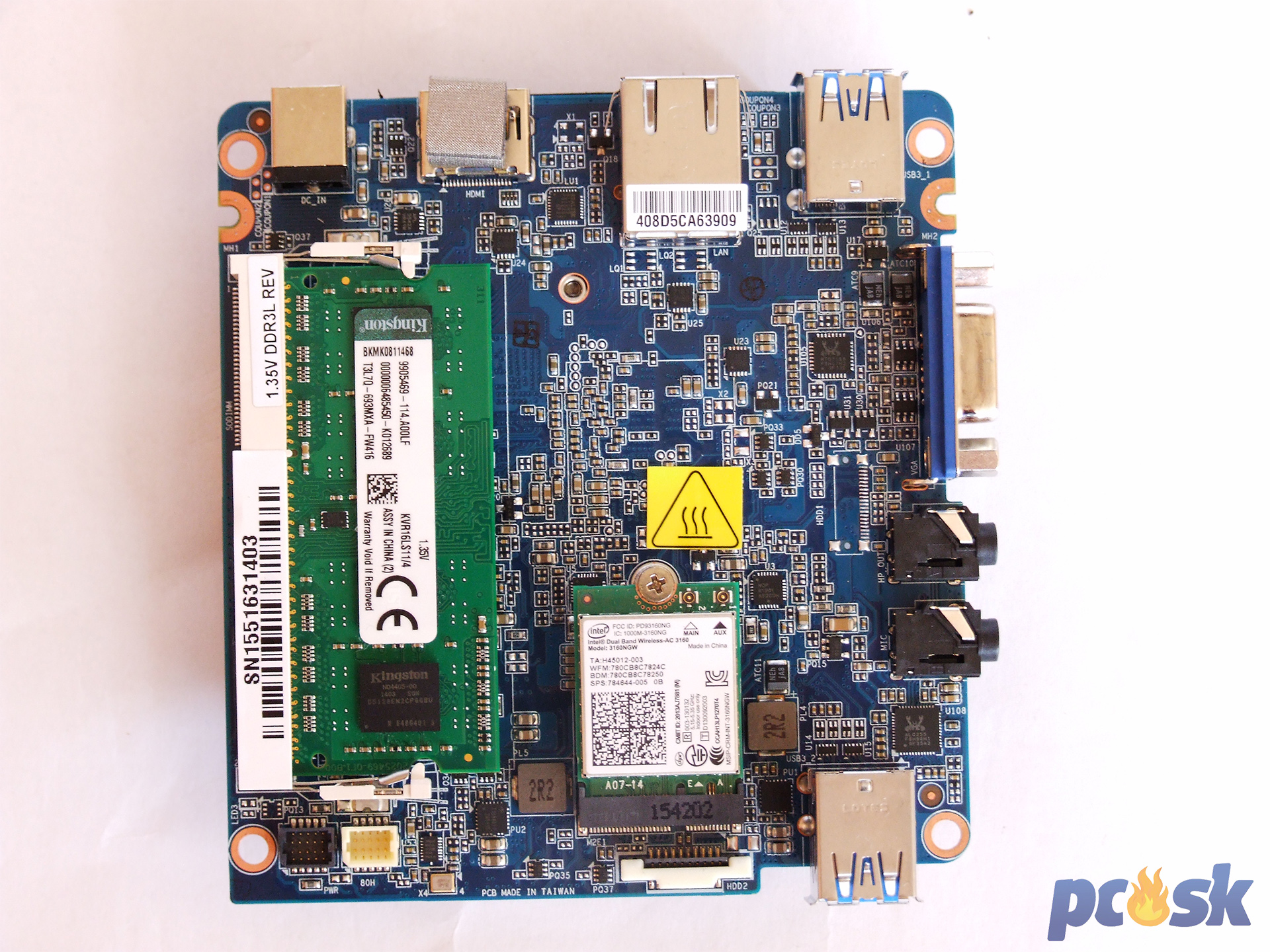

Pod ním je už samotná základná doska osadená zvyšnými komponentami. Na tejto fotografii môžeme vidieť 1 RAM modul od Kingston s kapacitou 4GB a frekvenciou 1600MHz. Základná doska má 1 SO-DIMM slot takže dual-channel zapojenie sa nekoná. Do slotu vkladajte nízkovoltážne SO-DIMM moduly s napätím 1,35V. Okrem toho môžeme vidieť jednotlivé porty základnej dosky a osadený Wi-Fi/Bluetooth modul v M.2 slote typu E s pripojenými anténami.

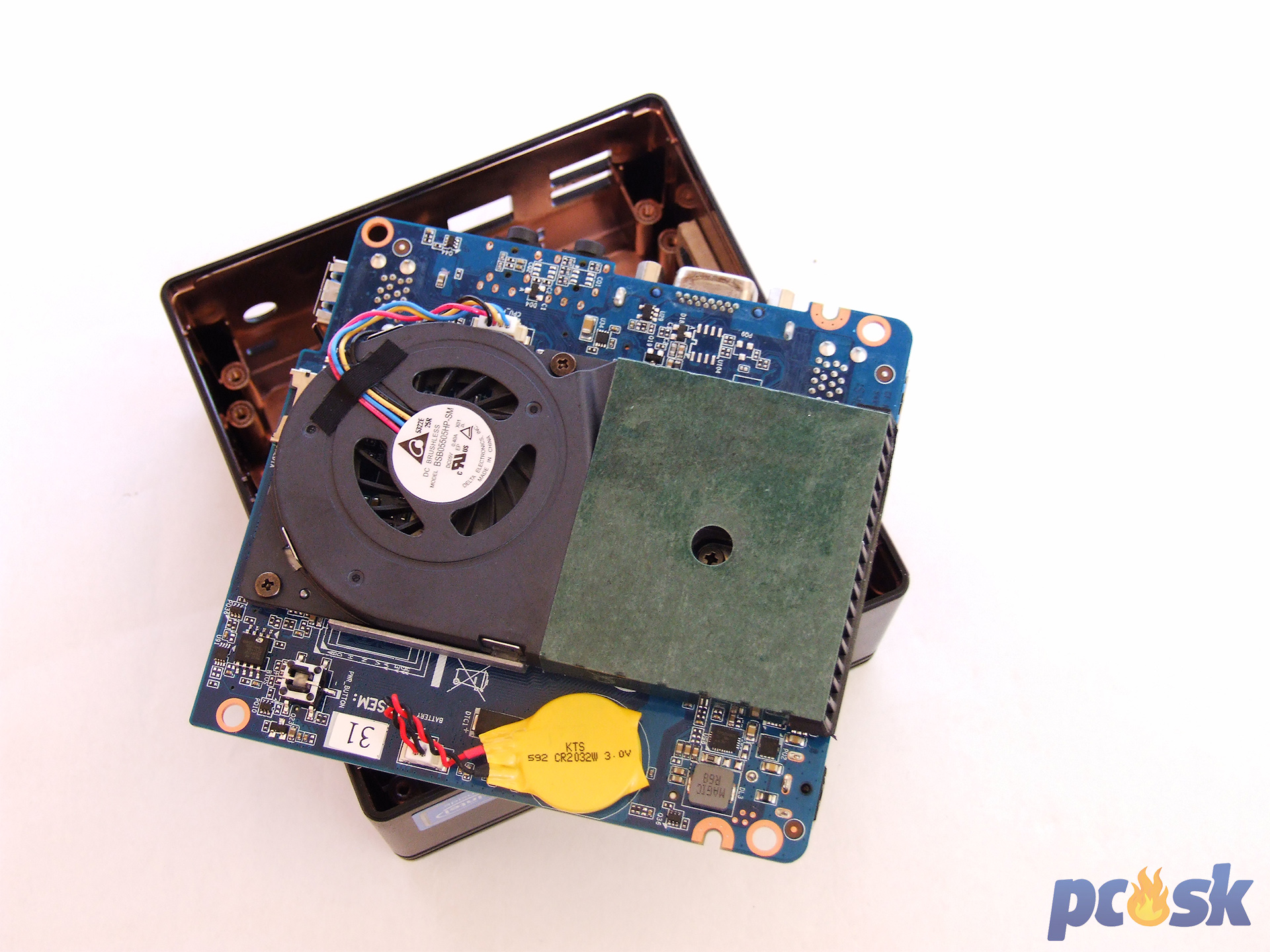

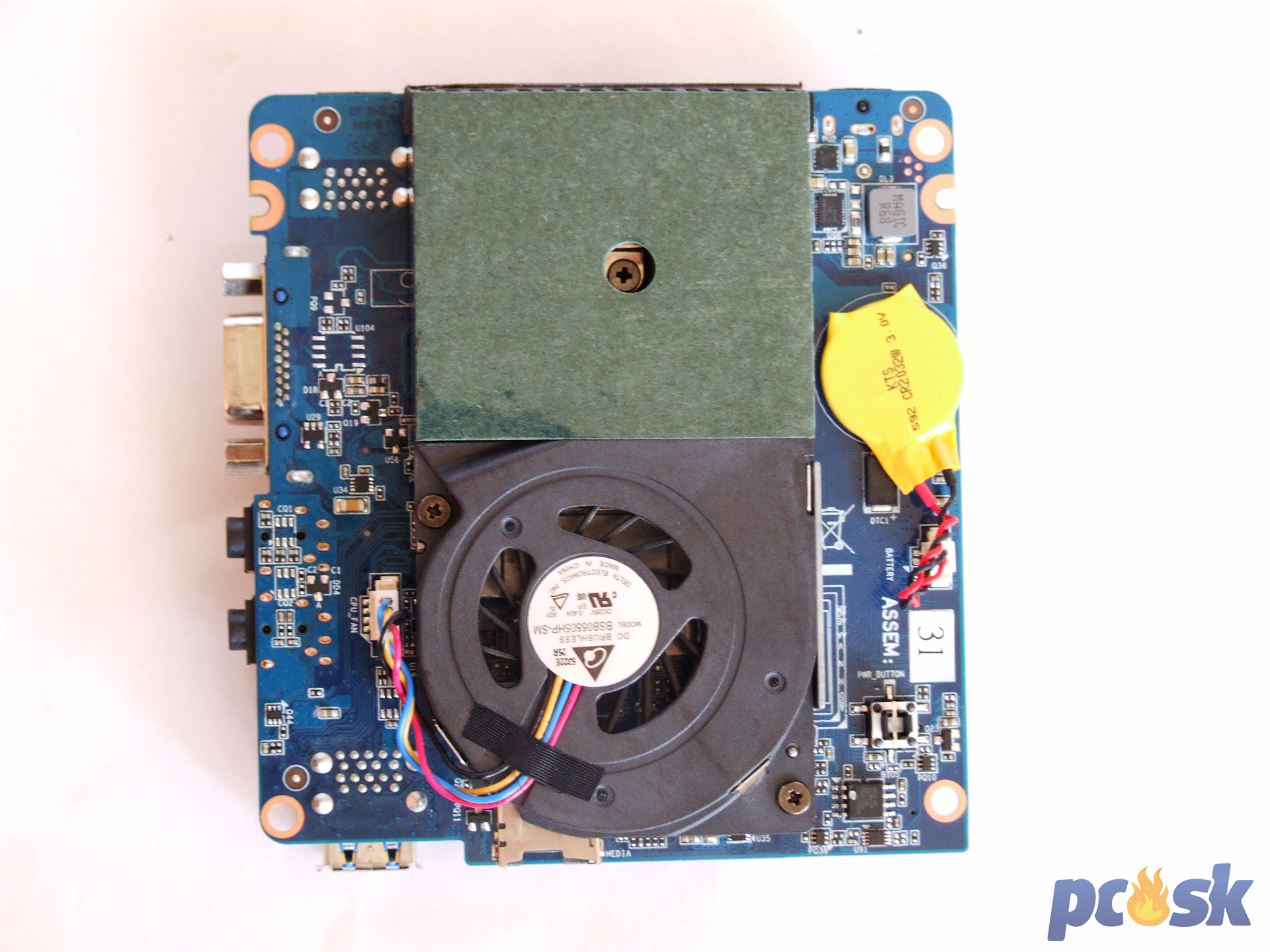

Po uvoľnení ďalších 2 skrutiek bolo možné základnú dosku vybrať. Druhú stranu z veľkej časti zakrýva chladič procesora s malým ventilátorom.

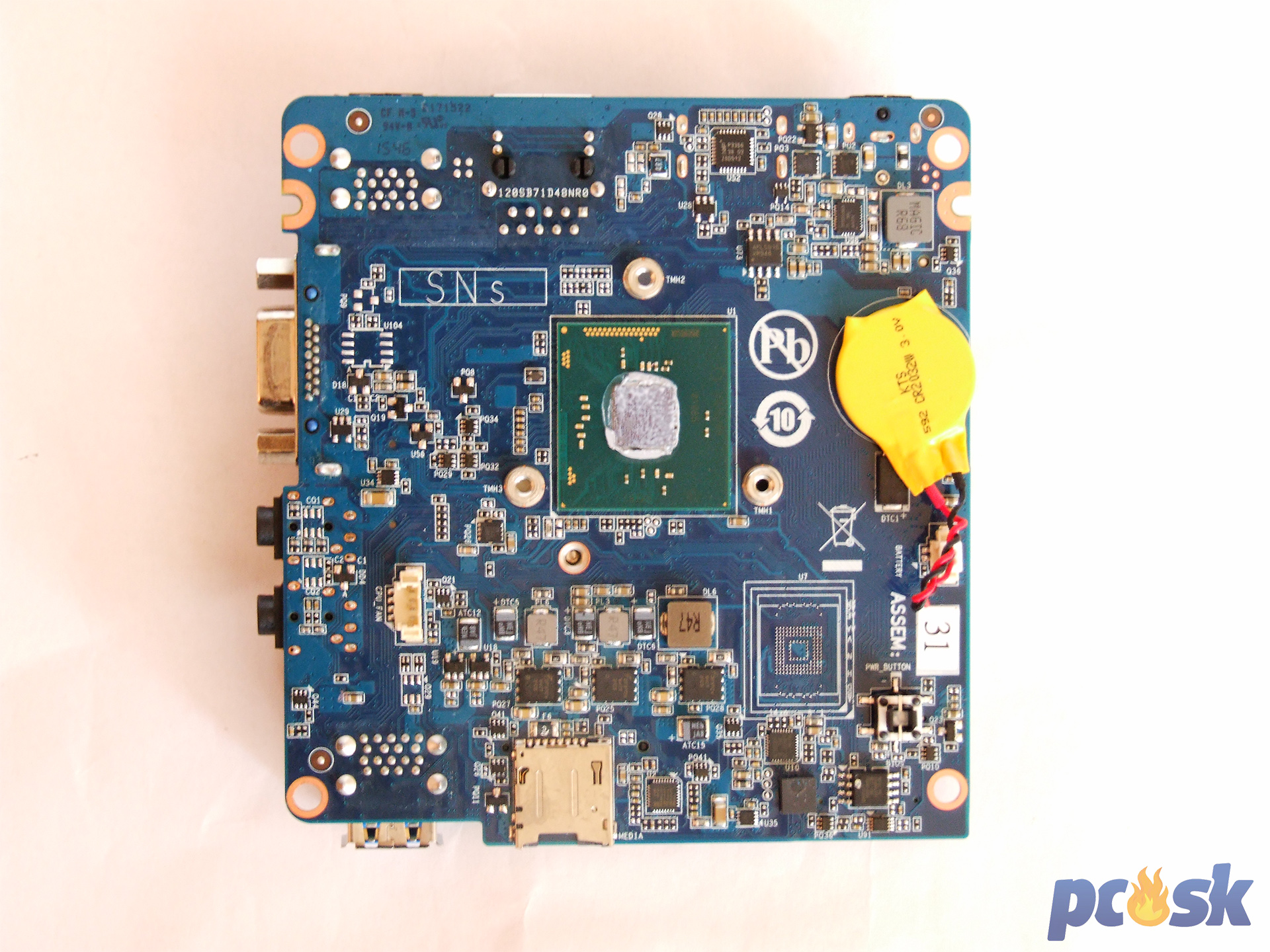

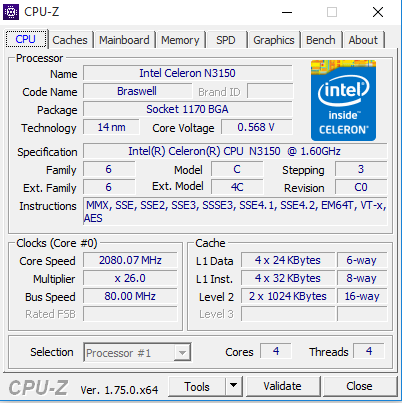

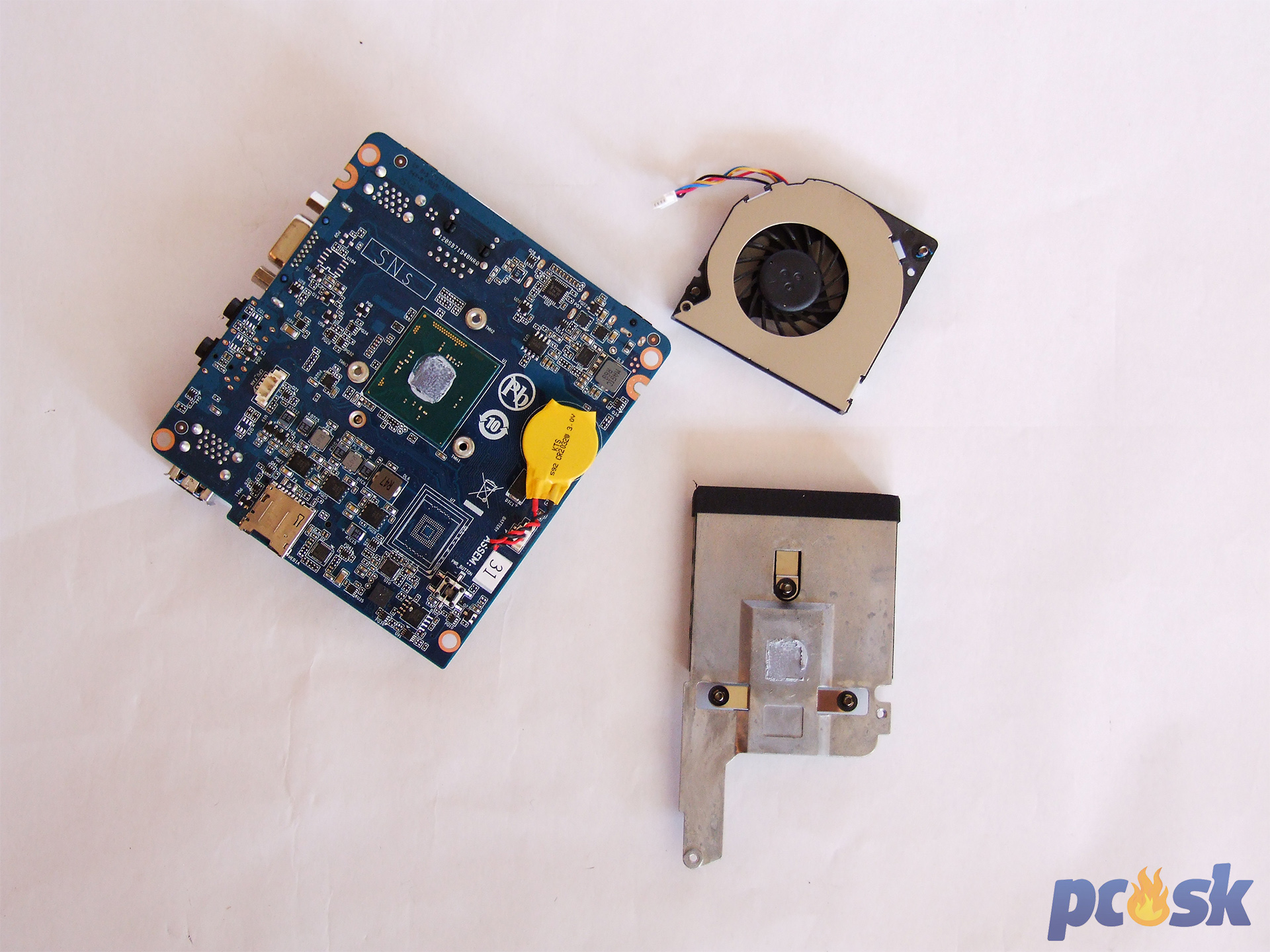

Podarilo sa mi ho rozobrať a tu je výsledok. Chladič je zložený z dvoch časti. Prvá odvádza teplo z malého IHS procesora do hliníkového bloku, z ktorého teplo vyfukuje malý ventilátor. Procesorom je Intel Celeron N3150 s kódovým označením Braswell, ktorý ponúkne 4 fyzické jadrá bez HyperThreadingu, ktoré tikajú na základnej frekvencii 1,6GHz. S Turbom však vytlačia zo seba aj 2080MHz. Procesor je vyrábaný 14nm procesom a jeho TDP je najviac iba 6W. Procesor má v sebe samozrejme integrované aj grafické jadro Intel HD Graphics so základnou frekvenciou 320MHz a Turbom 640MHz. L2 cache procesora je veľká 2MB. Ak si kúpite tento BRIX nepočítajte s výmenou procesora. Ten je napevno priletovaný k doske v BGA 1170 patici. Ak by vám 4GB RAM nestačili, môžete ho ich vymeniť za jeden 8GB modul, procesor to zvládne.

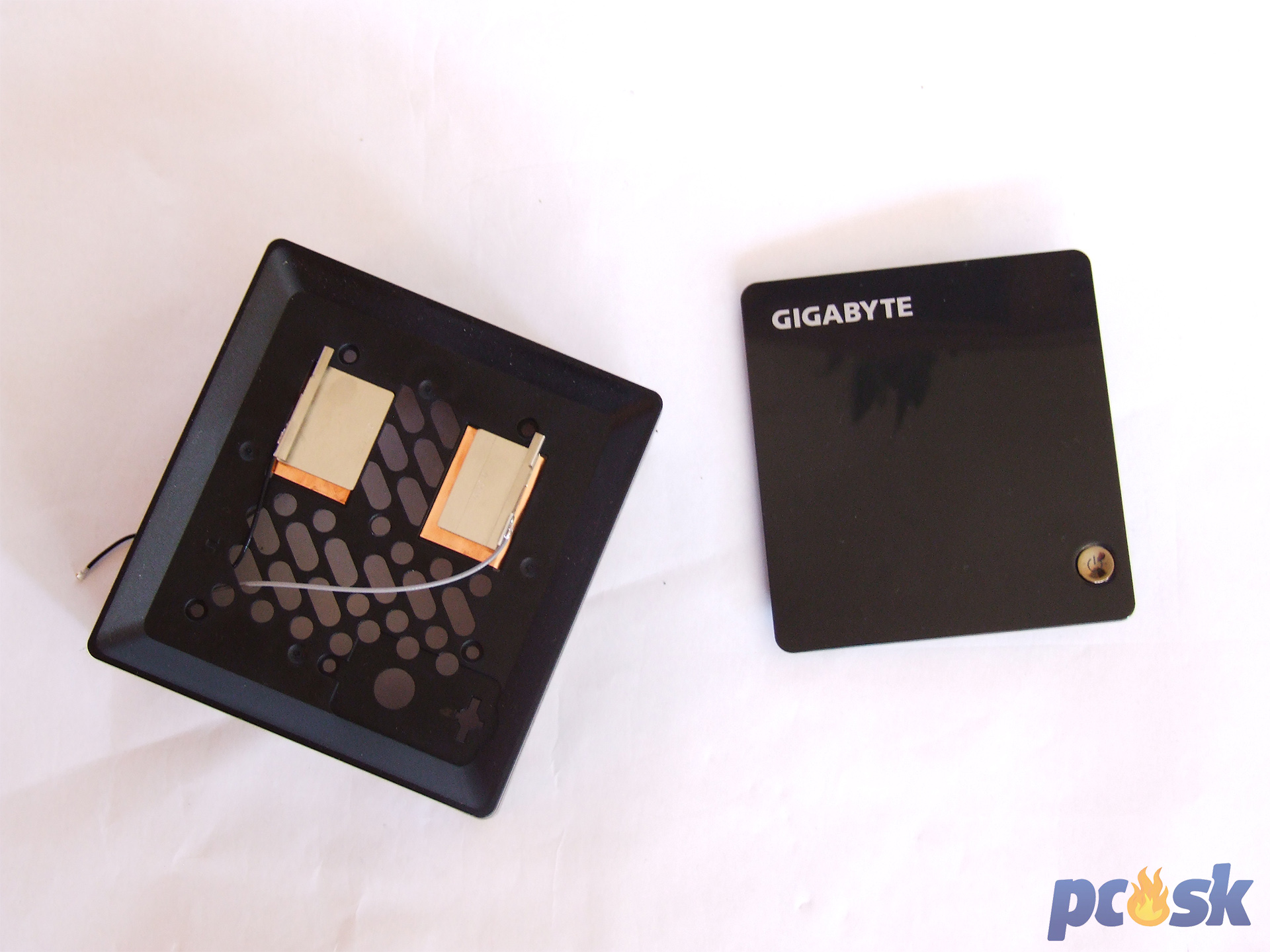

Ak odpojíte antény od Wi-Fi modulu môžete rozobrať skrinku počítača do poslednej skrutky. Odmontovať sa dá ešte aj horný lesklý kryt, pod ktorým sú ukončenia antén.

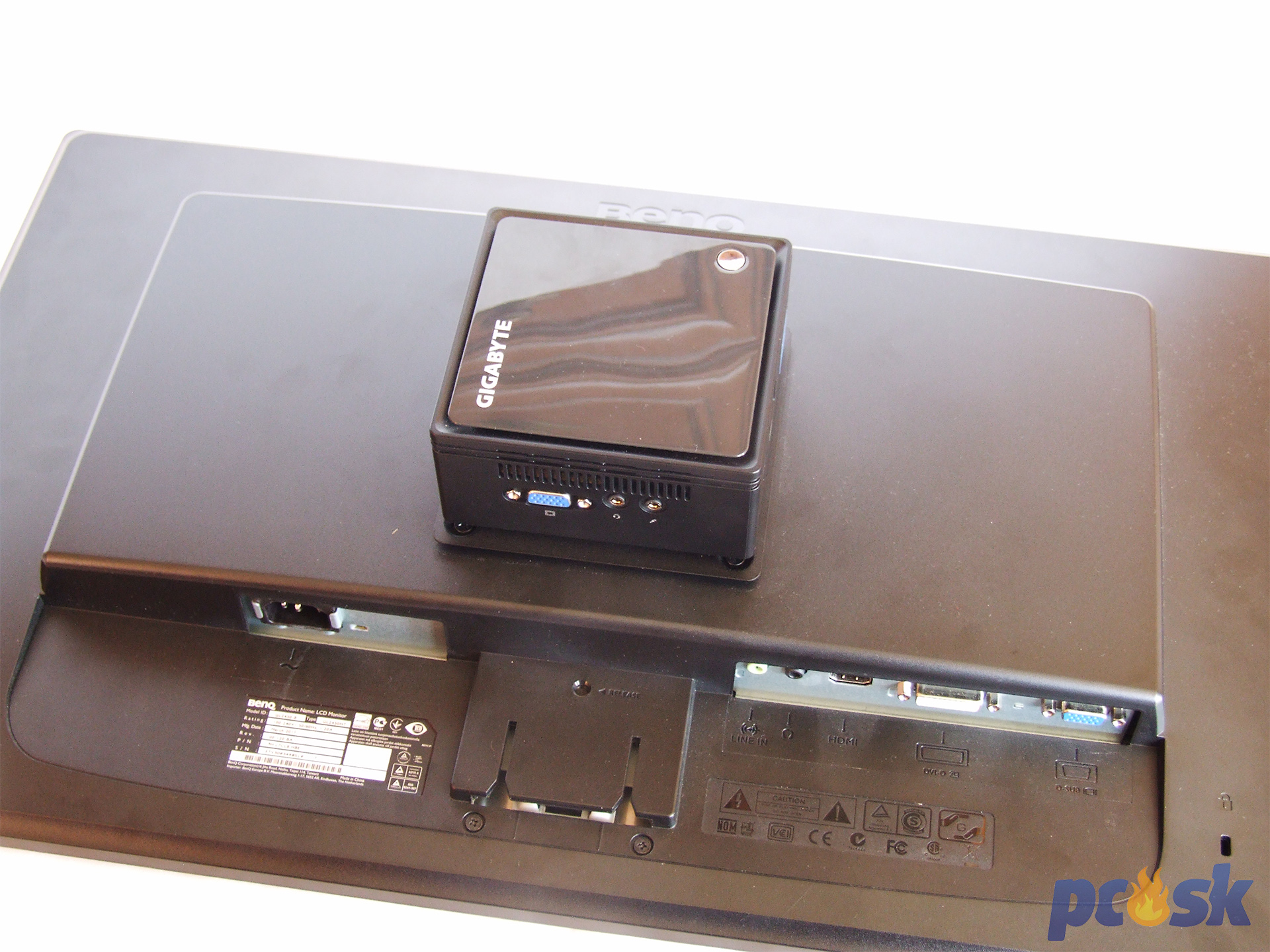

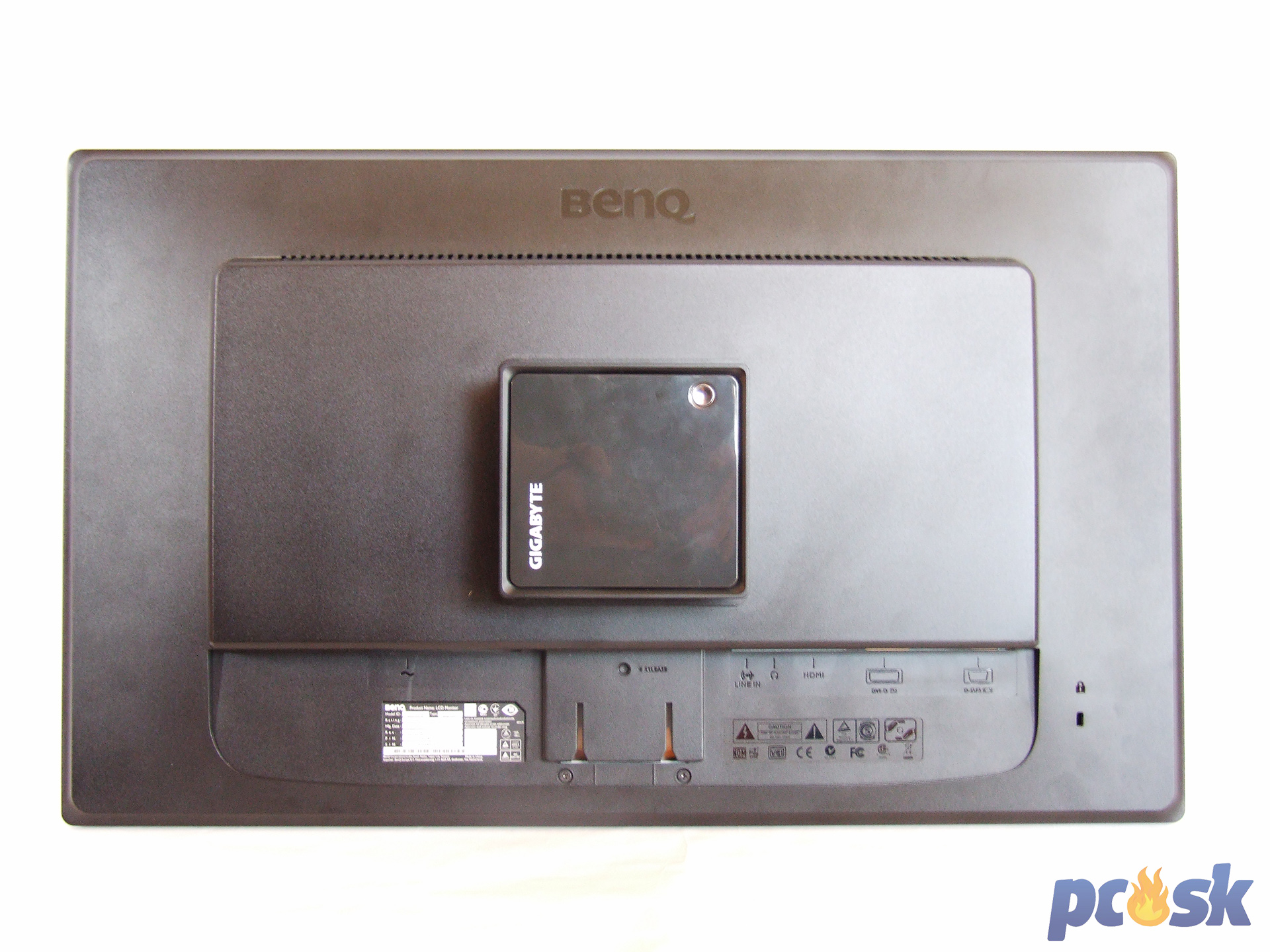

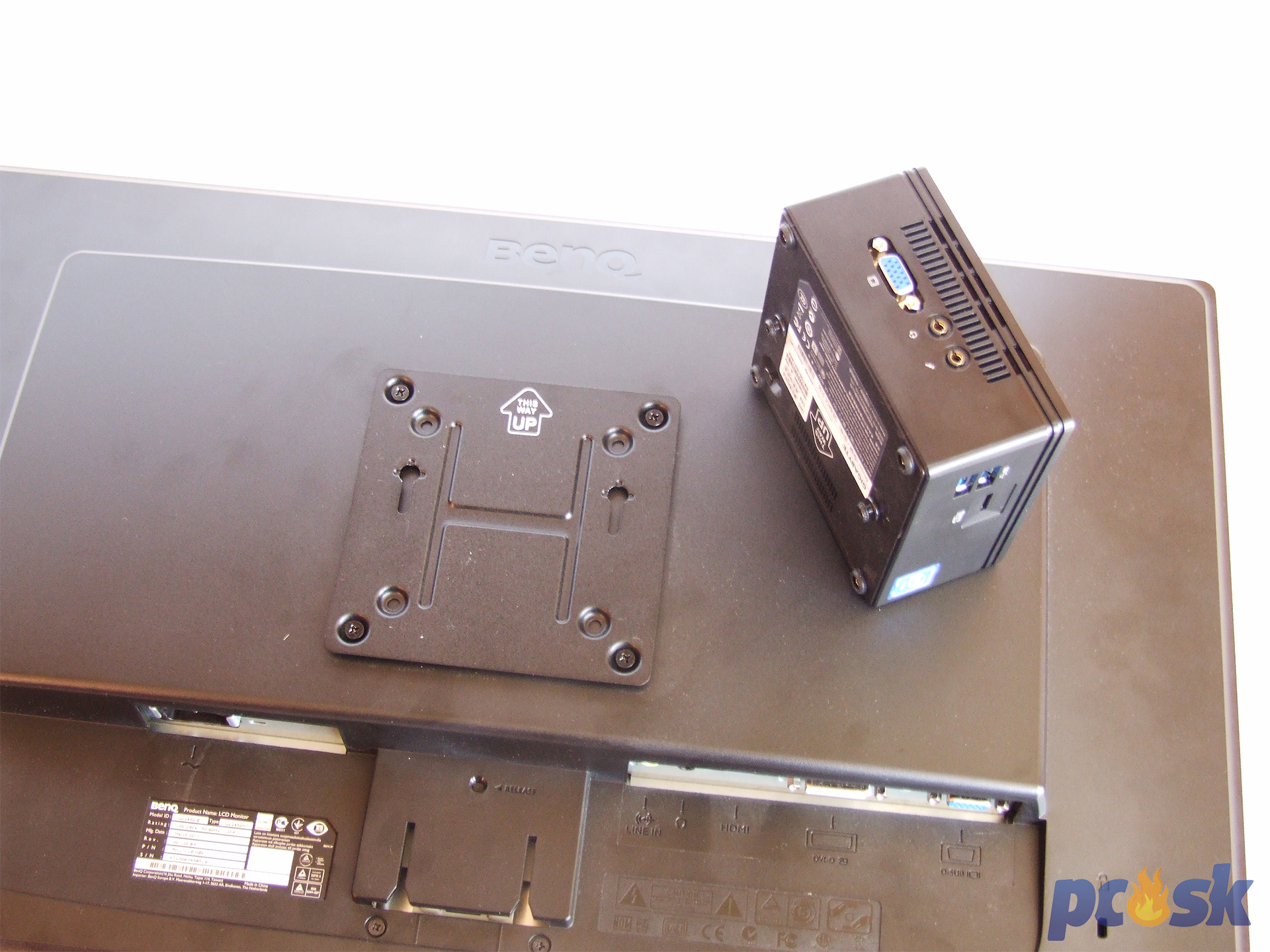

Vďaka pribalenému montážnemu VESA systému je počítač jednoduché namontovať na kompatibilný monitor či televízor s VESA otvormi v rozstupe 75x75mm alebo 100x100mm.
