Recenzia: 2x Radeon HD 6970 (CrossFire)

MSI Radeon HD 6970 Lighting

Po recenzii MSI GeForce GTX 580 Lighting sa do redakcie dostal aj najrýchlejší Radeon z tejto úspešnej série. HD 6970 Lighting dorazil vo veľkom červeno čiernom boxe. Karta je tradične bezpečne uschovaná v pevnej penovej výplni v antistatickom sáčku.

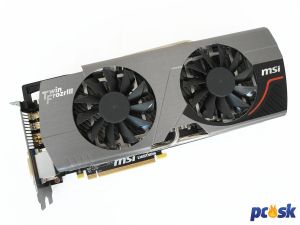

Po vybalení vás ohromí jej "lightweight" dizajn, čo dokazuje obrázok vpravo. Pod kartou Lighting sa vraj ukrýva Radeon HD 6990. HD 6970 Lighting je dlhšia vďaka obrovským rozmerom chladiča, cca 31cm. Jej nereferenčné PCB je o niečo kratšie (približne 28cm).

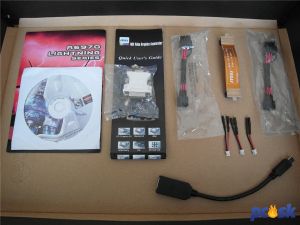

Súčasťou príslušenstva je okrem dvoch redukcií napájania 6pin -> 8pin aj CrossFire mostík, 3x meracie redukcie, 1x redukcia mini-HDMI-> HDMI a jedna redukcia z DVI-I na D-sub. Samozrejmosťou je užívateľská príručka, krátky manuál a inštalačné cd s ovládačmi.

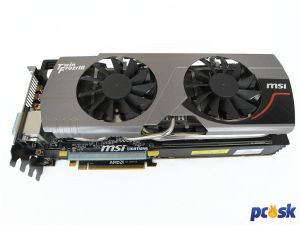

Menšie porovnanie chladičov DirectCUII a Lighting aka Twin Frozr III. Masívny pasív TF III s piatimi heatpipe trubicami ofukuje dvojica 92mm ventilátorov s technologickou novinkou Propeller Blade.

Nereferenčné PCB je vybavené vysokokvalitnými Military Class II komponentami a všetky dôležité časti (pamäte, napájacie regulátory) sú pokryté hliníkovým krytom, ktorý dopomáha chladeniu.

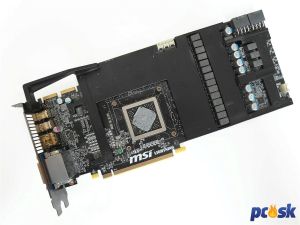

Po odstránení hliníkového krytu z PCB je vidieť obrovskú napájaciu časť, celkovo až 18 fáz (referenčná verzia disponuje „smiešnymi“ 8 fázami). 14 fáz patrí napájaniu GPU, 3 fázy pamätiam a jedna pre PLL obvod. Napájanie pamätí je podobne ako u GeForce GTX 580 Lighting riešené z 8pin PCIe konektora, ktoré je voči klasickému PCIe slotu stabilnejšie a menej zašumené.

Priestor pri extrémnom OC zväčšuje dvojica 8pin PCIe napájacích konektorov, ktorá je schopná podľa špecifikácií dodať karte až 375W. 2GiB GDDR5 pamäť pochádza od Hynixu a jej produktové označenie je H5GQ2H24MFR R0C. Ich menovitá frekvencia udaná výrobcom je 1500MHz, na karte ale pracujú s nižšou frekvenciou (1375MHz).

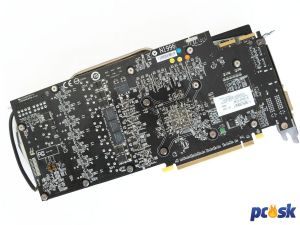

Pre lepšiu kvalitu napájania je na zadnej strane karty PCB osadená štvorica NEC/Tokin proadlizerov (špeciálny kondenzátor s vysokou kapacitou a nízkym ESR), z ktorých tri patria GPU a jeden pamätiam. Prepínač BIOSov vám umožňuje voľbu medzi dvoma režimami: štandardný BIOS a BIOS so zvýšeným Overdrive limitom v CCC (2000MHz pre GPU a 2000MHz pre pamäte) spolu s 2,5x zvýšením limitu TDP (PowerTune).

Pozdĺž PCB je umiestnená trojica konektorov s ktorými je možné sledovať veľkosť napätia pre GPU, pamäte a PLL obvod, samozrejme s použitím multimetra. Zaťaženie každej zo 14tich fáz jadra indikuje jej vlastná LED dióda. Blízko nich je vidieť aj dvojicu DIP prepínačov.

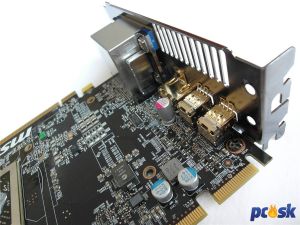

Grafická karta HD 6970 Lighting má tieto výstupy: 2x (DL/SL) DVI-I konektor, 1x HDMI a 2x mini-DP konektor. Každý z nich je pozlátený. Pre Multi-GPU zapojenie tu máme dvojicu CrossFire konektorov.

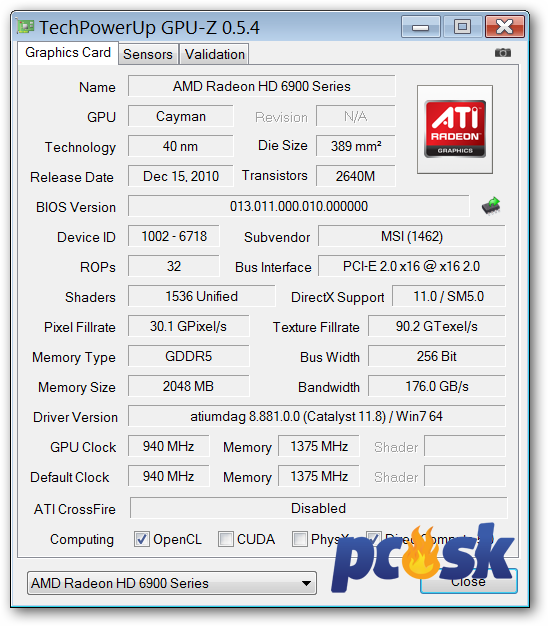

Pracovné frekvencie grafickej karty MSI Radeon HD 6970 Lighting sú 940/1375MHz.
