Hlavným protagonistom dnešného testu bude zástupca strednej triedy, ktorým je dvojvežový chladič Alpenföhn Brocken 2.
Alpenföhn Brocken 2 - Rozbaľujeme...
Nemecká firma Alpenföhn nie je na poli chladiacich riešení žiadnym nováčikom a na trh priniesla už niekoľko hodnotných chladičov. Brocken 2 sa v našich končinách predáva s cenou začínajúcou na hranici 40€ a hoci teda nejde o úplný high-end určitá úroveň výkonu ale aj prevedenia sa očakáva. Chladič dorazil v jednoduchej ale elegantnej čiernej papierovej škatuli, ktorá prakticky na každej svojej strane ponúka zaujímavé informácie či obrázok. Obal však nie je príliš podstatný, poďme sa pozrieť dovnútra.
Po otvorení škatule ma ako prvý privítal návod. Ten ide zatiaľ nabok a pod ním sa ukrýva v penovej výstelke ventilátor WingBoost2. Nasleduje ďalšia penová vložka pod ktorou je v igelitovom vrecku samotný heatsink. Montážna sada je v samostatnej krabici v prednej časti balenia. Jednotlivé diely sady sú ešte v antistatických vreckách. Balenie teda vyzerá kompletné a nemám k nemu výhrady.
Alpenföhn Brocken 2 - Brocken 2 sa predstavuje
Chladič pozostáva z dvoch oddelených veží, ktoré sú spojené iba v mieste základne. Každú vežu tvorí 47 rebier, pričom každé 4 rebro je o čosi kratšie ako zvyšné. Táto "zvláštnosť" nemá mať estetický efekt, ale údajne slúži k vylepšeniu prietoku vzduchu v oblasti chladiča. Žeby si Brocken 2 trúfal aj na pasívne chladenie? Uvidíme...
Poniklovaný heatsink pretína dovedna päť heatpipe trubíc o šírke 6mm. Tie sú v mieste základne medené a využívajú technológiu HDC, čo neznamená nič iné iba priamy dotyk heatpipe s tepelným rozvádzačom procesora. Pri manipulácii s pasívom odporúčam nestláčať ho za spodné rebrá pretože môže dôjsť k ich deformovaniu. Škoda, že výrobca nevyrobil najspodnejší pár rebier z hrubšieho materiálu tak ako je tomu u vrchného páru, u ktorého žiadne ohýbanie nehrozí.
Základňa je spracovaná obstojne síce nie do zrkadlového lesku, avšak nepozoroval som na nej žiadne škrabance či iné nerovnosti. Medzi jednotlivými heatpipe v mieste základne sú však drobné medzierky.

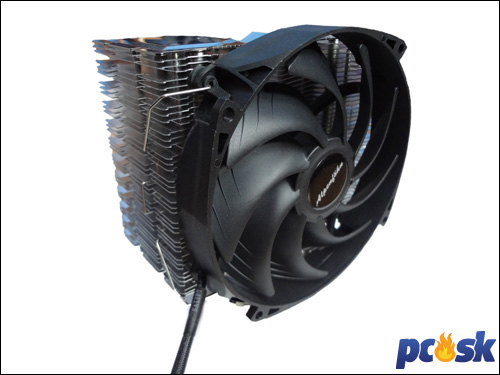

S chladičom si domov odnesiete aj ventilátor WingBoost 2, ktorý je nástupcom prvej generácie tohto ventilátora. Ventilátor má 9 lopatiek a je možné ho pripojiť k doske cez 4 pinový konektor z ktorého trčí ďalší 3 pinový konektor. Do neho môže byť zapojený ďalší ventilátor. V balení nájdete 4 uchopovacie spony a tak si môžete dokúpiť druhý ventilátor a osadiť ním Brocken 2 pre zvýšenie chladiaceho účinku.
Brocken 2 zvládne osadenie aj dvojicou ventilátorov
Doterajší popis nijak nesklamal, ale ani nevynikal. Čomu by som však vyjadril pochvalu je kompatibilita. Brocken 2 totiž osadíte ako na najnovšie Haswell procesory s paticou LGA 2011 tak aj na staršie kúsky so socketom LGA 775. Horšie na tom nebudú ani procesory od AMD.
Špecifikácie
Skôr ako začneme testovať pozrime sa, čo to vlastne testovať budeme.
Rozmery (bez ventilátora): 146 x 155,63 x 74 mm
Rozmery (s ventilátorom): 146 x 165 x 98 mm
Hmotnosť (vrátane ventilátora): 842g
Heatpipe: 5x6mm
Rebrá chladiča: poniklovaný hliník
Materiál heatpipes: poniklovaná meď
Základňa: meď, HDC
Ventilátor: WingBoost2
Konektor ventilátora: 4pin PWM s Y konektorom
Rozmery ventilátora: 140x25mm
Maximálny prietok vzduchu: 109m3/h
Maximálny hluk vyprodukovaný ventilátorom: 19dB
Rozsah otáčok: 400-1100RPM
Alpenföhn Brocken 2 - Montáž

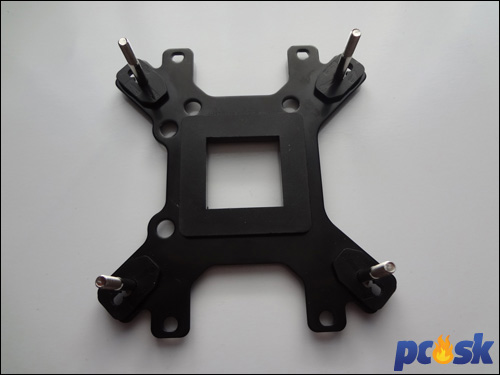

Hoci po vybalení montážnej sady sa môže zdať inštalácia chladiča náročná, nie je tomu tak a s priloženým návodom sa z celej záležitosti stane otázka niekoľkých minút. Ako prvý krok som osadil backplate menším štvorcom (iba pre socket LGA 775). Potom je treba prestrčiť skrutky cez backplate a následne aj doskou. Pri tejto činnosti sa mi občas stalo, že mi skrutky z backplate vypadli. Výrobca mohol pribaliť aj záslepky na rohy backplate, ktoré by takejto nepríjemnosti zabránili.

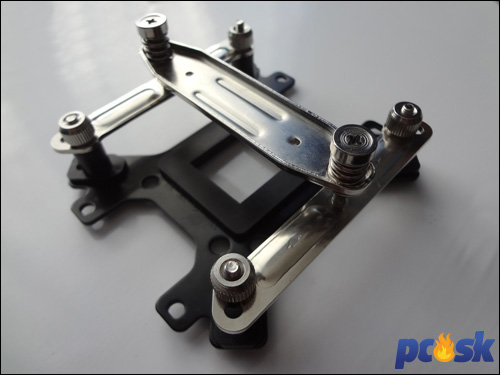

Ak už máme skrutky prestrčené dierami na doske stačí nasadiť na ne dištančné koliky, nasadiť spony a všetko dotiahnuť. Nakoniec osadíme samotný chladič, cez ktorého stred prestrčíme doťahovaciu sponu a opäť poriadne dotiahneme.
Ventilátor odporúčam osadzovať až po týchto krokoch nakoľko by vám pri doťahovaní stredovej spony zavadzal. Keď už teda prišiel rad na ventilátor, je potrebné dierami v ňom pretiahnuť gumené skrutky, ktoré budú tlmiť vibrácie vyvolané ventilátorom. Cez tie iste diery stačí následne prestrčiť uchopovaniu sponu, zacvaknúť ju do výrezu na pasíve a chladič je kompletný.

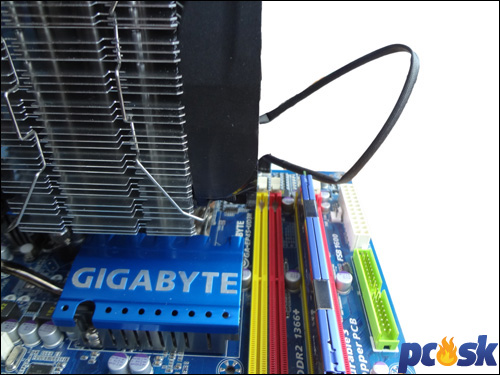

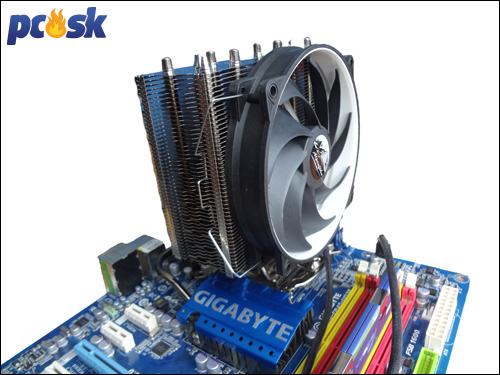

Chladič ani s osadeným ventilátorom nezasahoval nad pamäťové sloty
Alpenföhn Brocken 2 - Metodika merania, výsledky
Testovacia zostava
procesor: Intel Core 2 Extreme QX6700@3,2GHz@1.5v
grafická karta: ASUS 7300GT (pasívne chladená)
základná doska: Gigabyte GA-EP45-UD3R
ssd: OCZ Octane 128GB
ram: 4x1GB Kingston DDR2
zdroj: SilverStone ST40F-ES
skrinka: SilverStone TJ04-E
operačný systém: MS Windows 7 Enterprise 64b
použitý softvér: Prime95, RealTemp
systémové ventilátory: 2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM

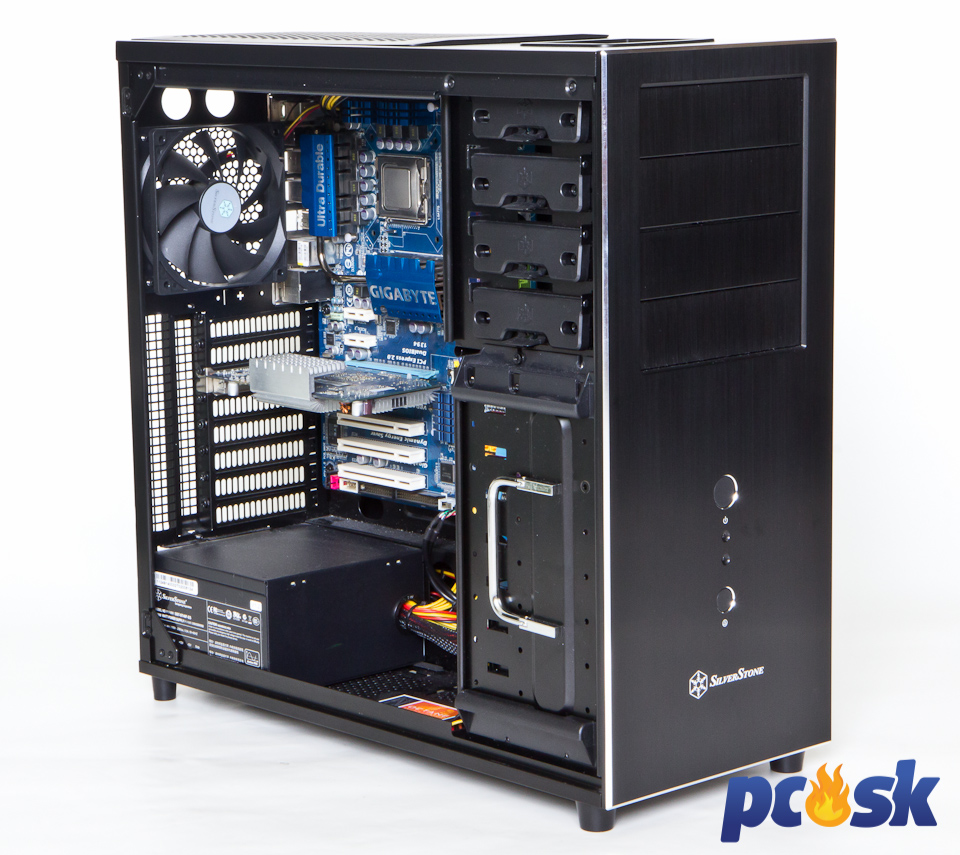

testovacia zostava v SilverStone TJ04-E
Procesor Core 2 Extreme QX6700 poskytla spoločnosť Intel
SSD Octane 128GB poskytla spoločnosť OCZ
Skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone
Storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM.
Metodika merania
Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 Extreme Edition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.
Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.
Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.
Na zaťaženie procesora využívame 64bit verziu programu Prime95 (Small FTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.
Výsledky

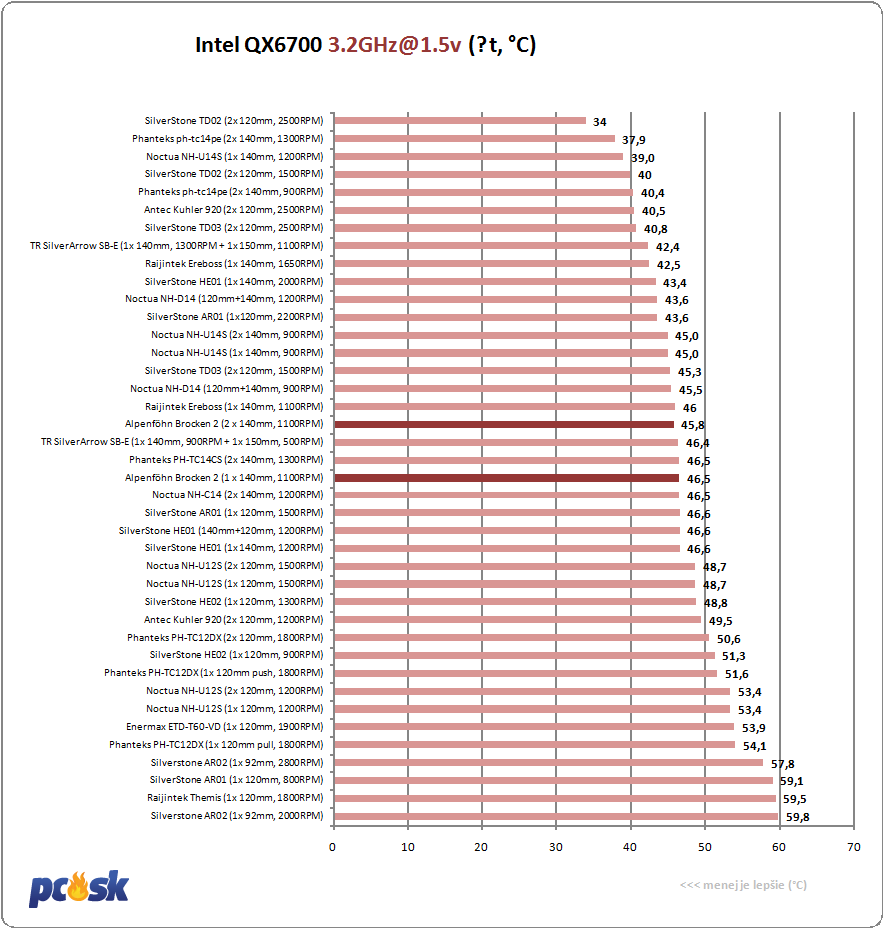

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži.

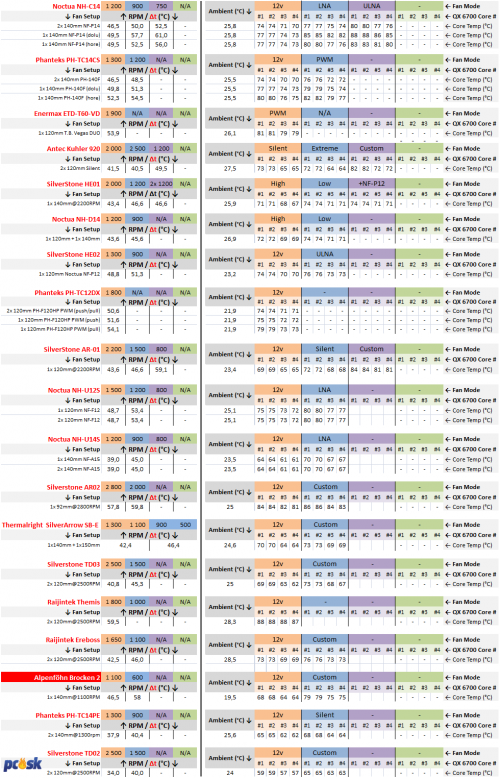

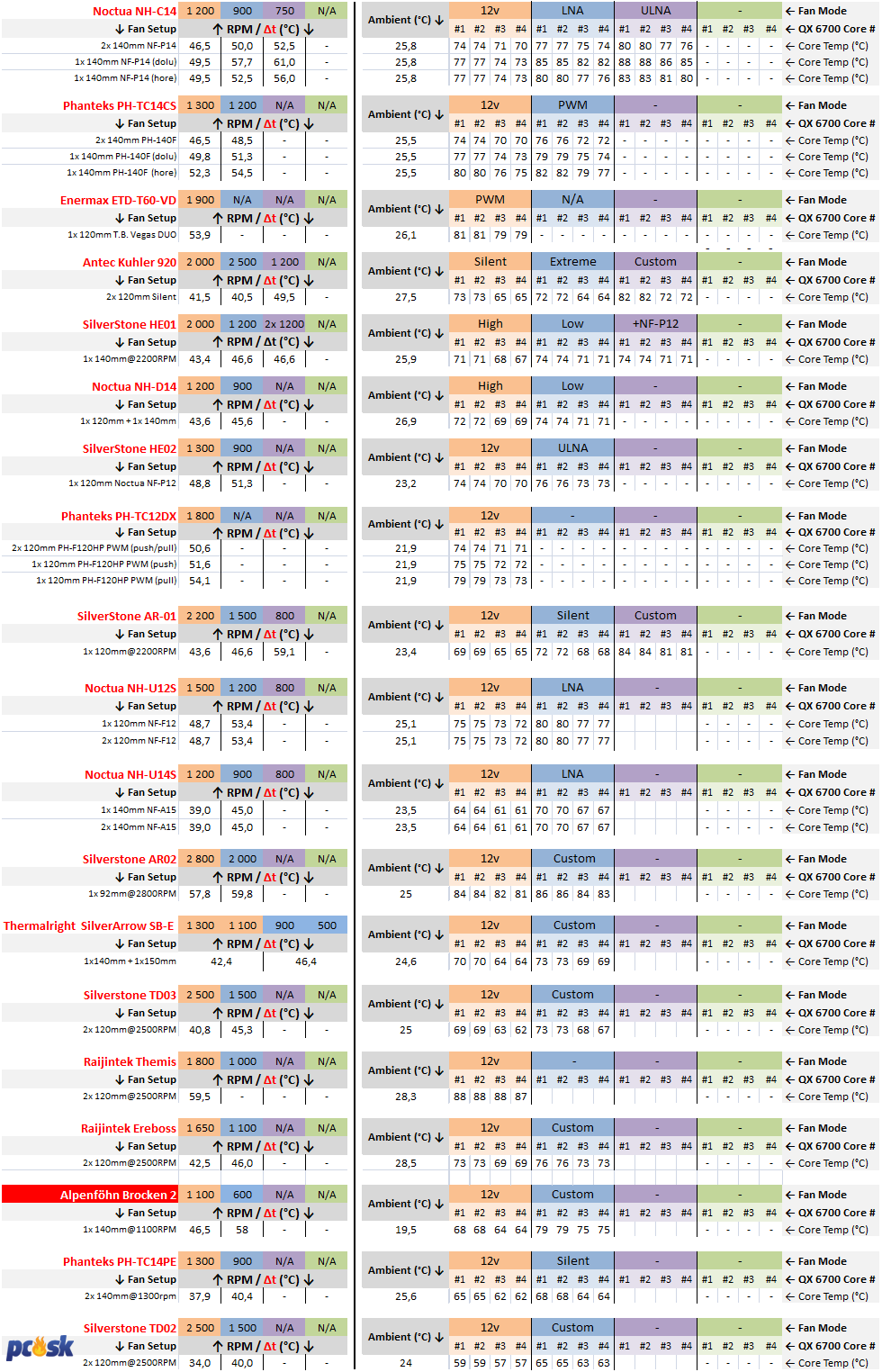

Sumár výsledkov aktívny mód
Alpenföhn Brocken 2 - Záver
Alpenföhn Brocken 2 je chladič, ktorý nesklame a milo prekvapí svojím výkonom vzhľadom na cenu. Svoju prácu odvedie dobre a teploty ani v dlhodobej záťaži nepustí nad nebezpečnú hranicu. V pokoji sa teploty jednotlivých jadier držali na hodnotách okolo 35°C. Vzhľadom na konštrukciu som sa pokúsil aj o pasívne chladenie no tento pokus som rýchlo ukončil s konštatovaním, že na takýto účel Brocken 2 nie je stavaný. Rebrá sú husto pri sebe a teplo nestíha bez pomoci ventilátora dostatočne rýchlo unikať.
Čo ma však veľmi potešilo bol zvukový prejav chladiča, ktorý by som charakterizoval jedným slovom - vynikajúci. Pri automatickej regulácii sa lopatky točili rýchlosťou okolo 600RPM a o chladiči som vôbec nevedel. Teploty jadier sa pritom držali pod 80°C. Pri maximálnych otáčkach ktoré presahovali aj 1100RPM sa chladič prihlásil o slovo, išlo však skôr iba o slabé šumenie.
Ak teda hľadáte chladič, ktorý si poradí aj s výkonnejšími procesormi no nechcete investovať príliš veľa peňazí, je Brocken 2 vhodnou voľbou.
Alpenföhn Brocken 2 | |
Plusy | Mínusy |
- cena - montáž - hlučnosť | - spracovanie základne |
Testovaciu vzorku chladiča Brocken 2 poskytla spoločnosť Caseking.
