Po vzduchovom chladiči MasterAir Maker 8 dnes otestujem nový AIO chladič od rovnakého výrobcu, podľa ktorého by mal Liquid Pro patriť medzi najvýkonnejšie chladiče. Či sa toto jeho tvrdenie potvrdí uvidíme v dnešnom teste.
MasterLiquid Pro 240 - Balenie, špecifikácie, dizajn
Ako vidíte z fotiek, už hneď pri pohľade na krabicu získate predstavu o chladiči. Po otvorení krabice uvidíte iba trčiace hadice a blok pumpy. Balenie MasterLiquid Pro 240 sa náramne podobá tomu, ktoré sme videli u nedávno testovaného MasterAir Maker 8. Veľká krabica, v ktorej nájdeme viac kartónových obalov. Každá časť a príslušenstvo chladiča tu má svoje miesto.
Okrem samotného chladiča sa tu nachádzajú dva 12cm ventilátory s PWM alebo hardverovou reguláciou, Y rozdvojka pre spojenie ventilátorov a príslušenstvo, ktoré je pekne zabalené v plastovej krabičke. Trochu netradičným doplnkom je gumová podložka pod ventilátory, ktorý by mala zaručiť ich takmer dokonalé odvibrovanie.
Ako som spomenul pár riadkov vyššie, ventilátory majú hardverovú reguláciu. Tá je zabezpečená malými prepínačmi, ktoré nájdete v strede ventilátora. Prepínač je však zapustený pod úroveň povrchu a je obtiažne sa k nemu dostať. Aby ste boli schopný prepínať medzi jednotlivými módmi: Silent, Normal, Performance, budete potrebovať špendlík.
Špecifikácie
|
Rozmery pumpy |
N/A |
| Materiál pumpy | medená základňa s plastovým telom |
| Otáčky pumpy | N/A |
| Rozmery radiátora | 275x118,5x27 (d x š x v) |
| Materiál radiátora | hliník |
| Dĺžka hadíc | N/A |
| Materiál hadíc | guma |
| Hmotnosť (bez ventilátora) | N/A |
|
Ventilátor |
2x Cooler Master |
|
Rozmery ventilátora |
120x120x25mm |
| Otáčky ventilátora |
650 - 2000RPM +/- 10% |
|
Hlučnosť ventilátora |
6 - 30 dBA |
|
Maximálny prietok vzduchu ventilátora |
66,7CFM |
|
Statický tlak ventilátora |
2,34mm H2O (max) |
|
Konektor ventilátora |
4pin PWM |
| Maximálne TDP | N/A |
| Kompatibilita |
Intel
LGA 1150, 1155, 1156, 1151, 2011, 2011-3v, 1366, 775
AMD
AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+
|
Popis pumpy a základne MasterLiquid Pro 240...
MasterLiquid Pro 240 – Dizajn

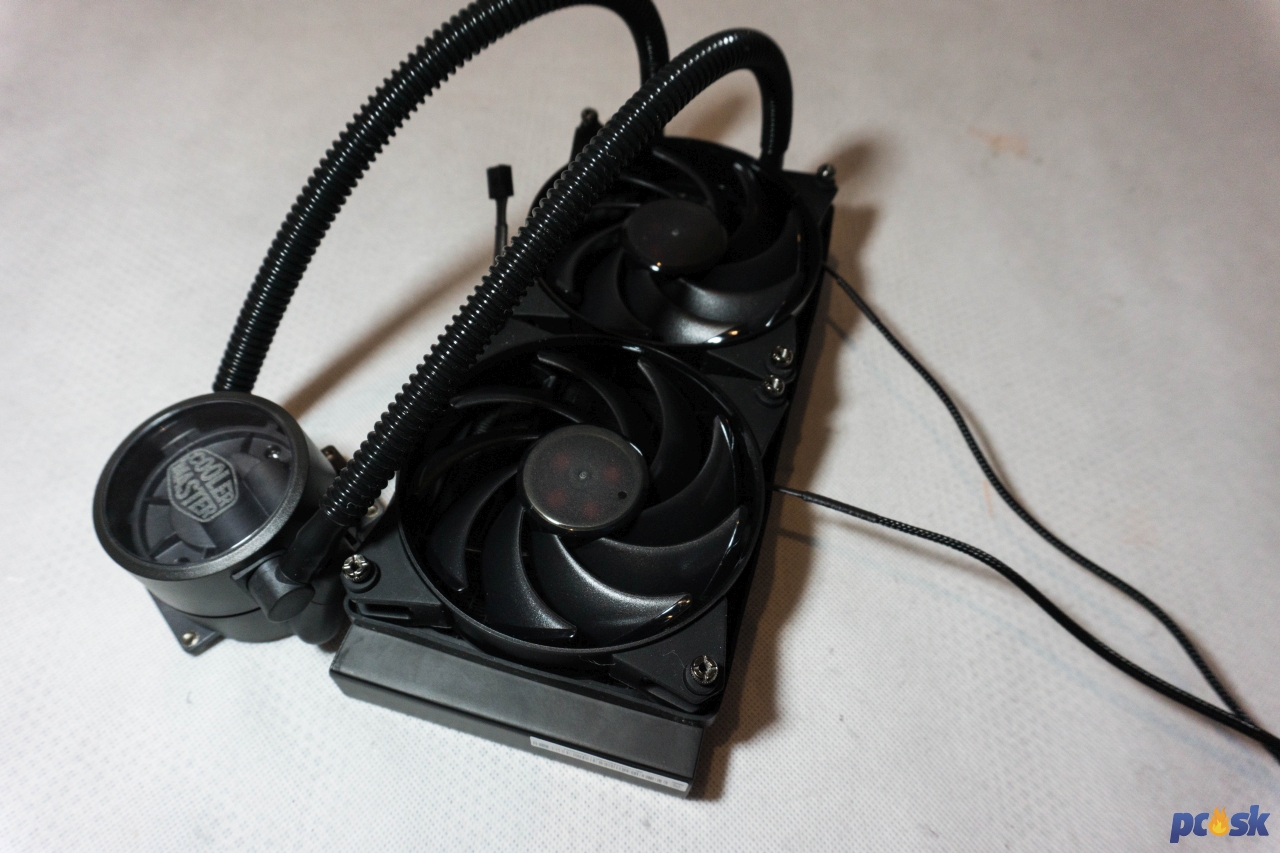

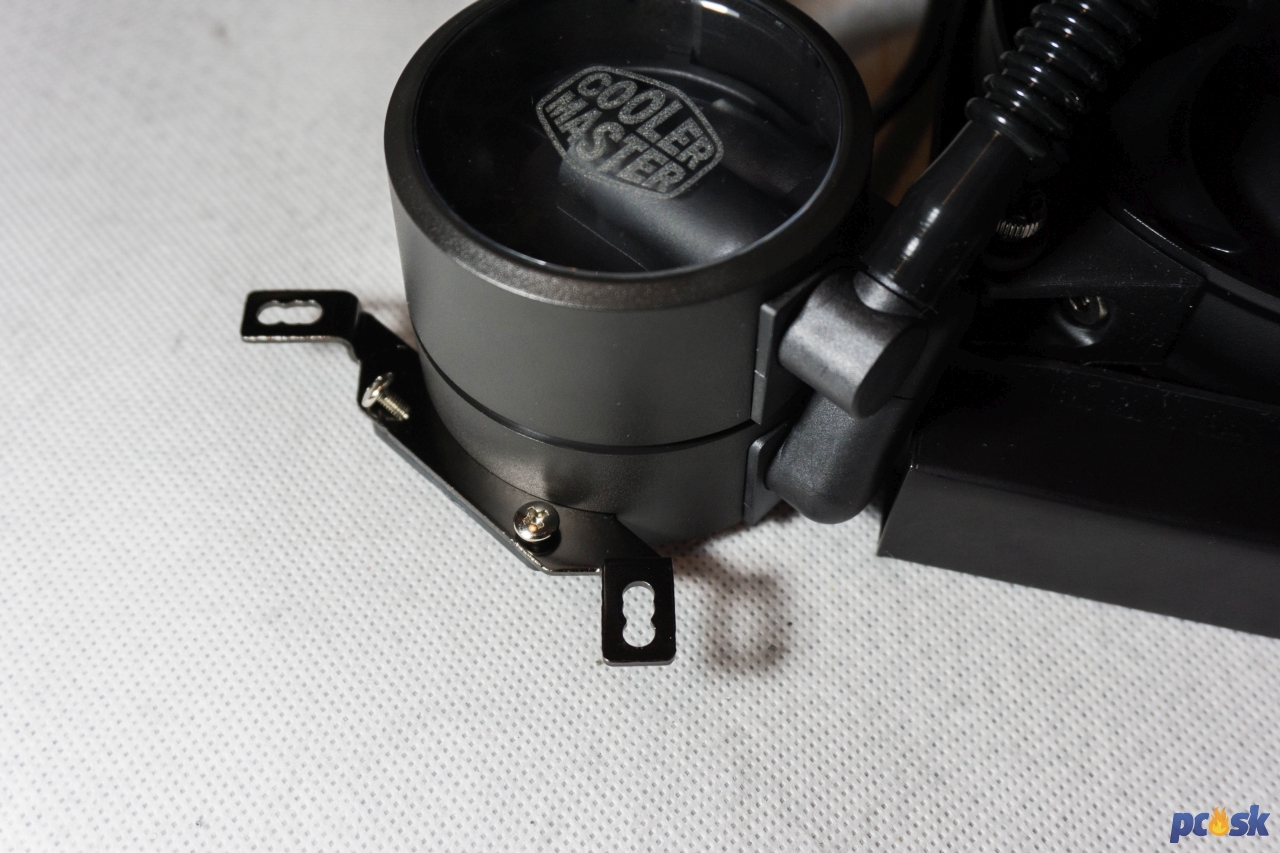

Na dizajne MasterLiquid Pro 240 zaujme najviac blok chladiča. Vrch bloku je tvorený prehliadným plexisklom s logo Cooler Master. Cez plexisklo bude viditeľné modré podsvietenie bloku. Druhým prvkom, ktorý zaujme sú samotné hadice, ktoré sú k bloku pripevnené po stranách.
Hadice nemajú žiadnu ochranu proti zalomeniu a napriek tomu sa ohýbajú tažšie. Celkovo pôsobí ich kvalita lacno oproti zbytku chladiča a to je v konečnom dôsledku na škodu. Ku kvalite radiátora alebo ventilátorov nemám žiadnu výhradu. Tie sú perfektne spracované.
Cooler Master sľubuje u tohto modelu životnosť pumpy 175.000 hodín (MTTF) a životnosť ventilátorov sa má pohybovať na úrovni 490.000 hodín (MTTF). Obe čísla sú skvelé a chladič by Vám mal vydržať niekoľko rokov.
MasterLiquid Pro 240 - Montáž

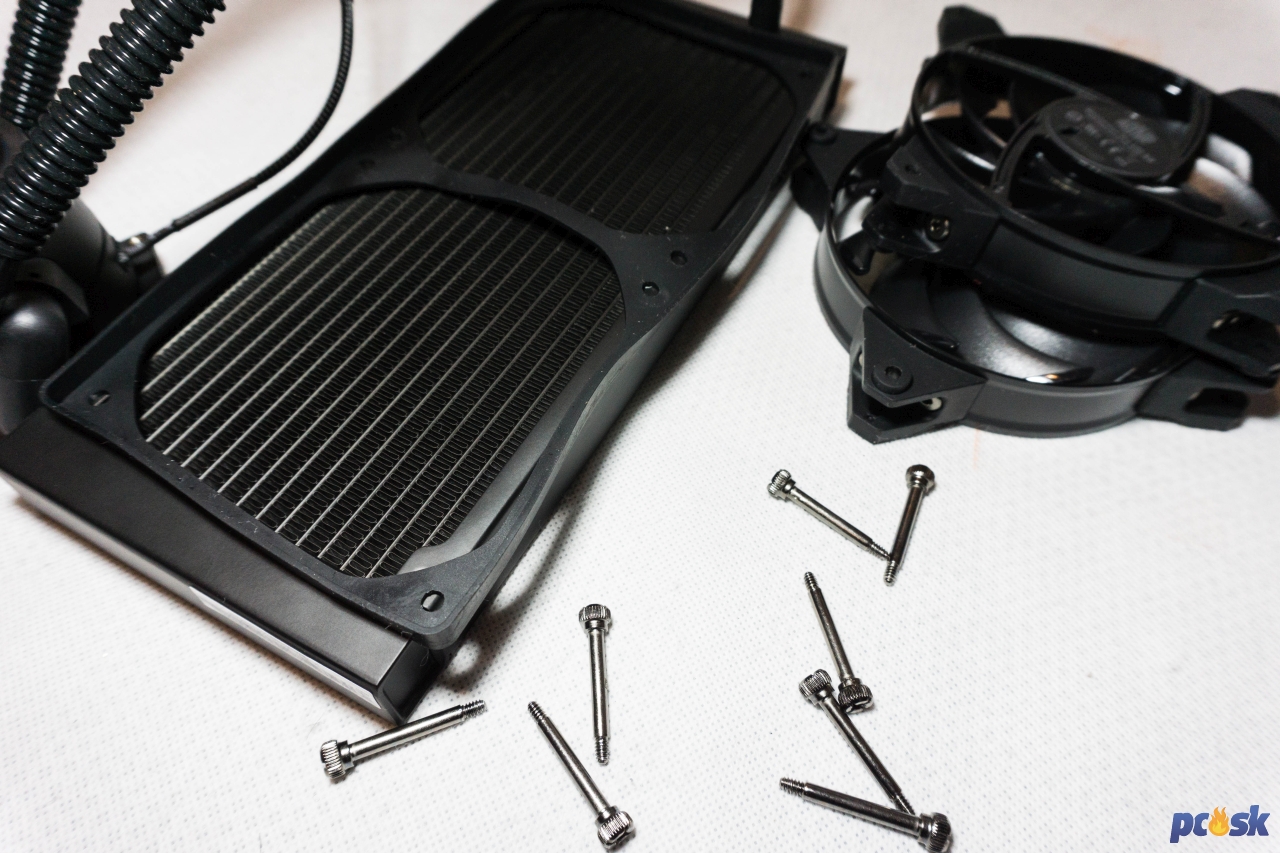

U MasterLiquid Pro 240 musím pochváliť inštaláciu ventilátorov ale aj samotného bloku bez potreby použitia skrutkovača. Skrutky majú dostatočne veľké hlavičky a hravo ich zatiahnete prstami. Jediné na čo budete potrebovať skrutkovač sú malé skrutky na pripevnenie radiátora o skrinku.

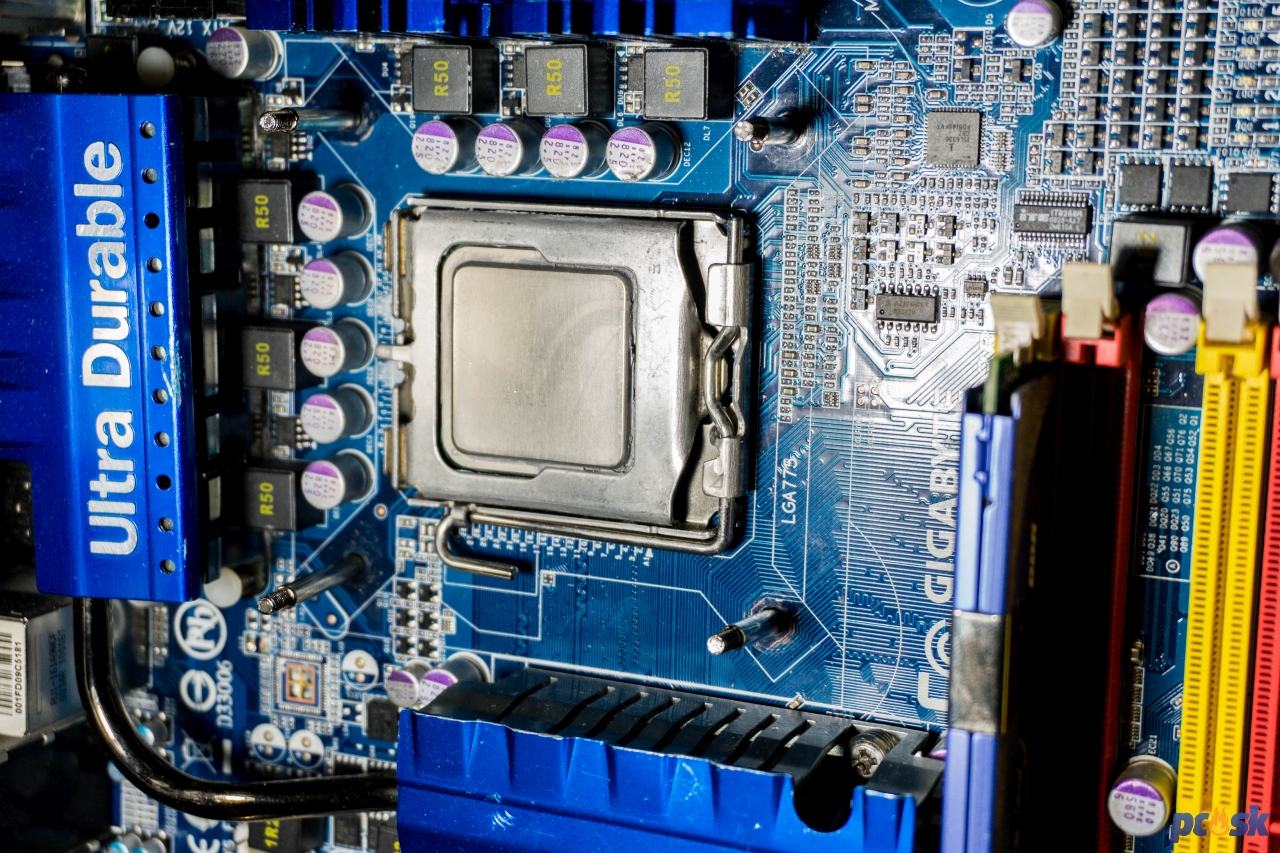

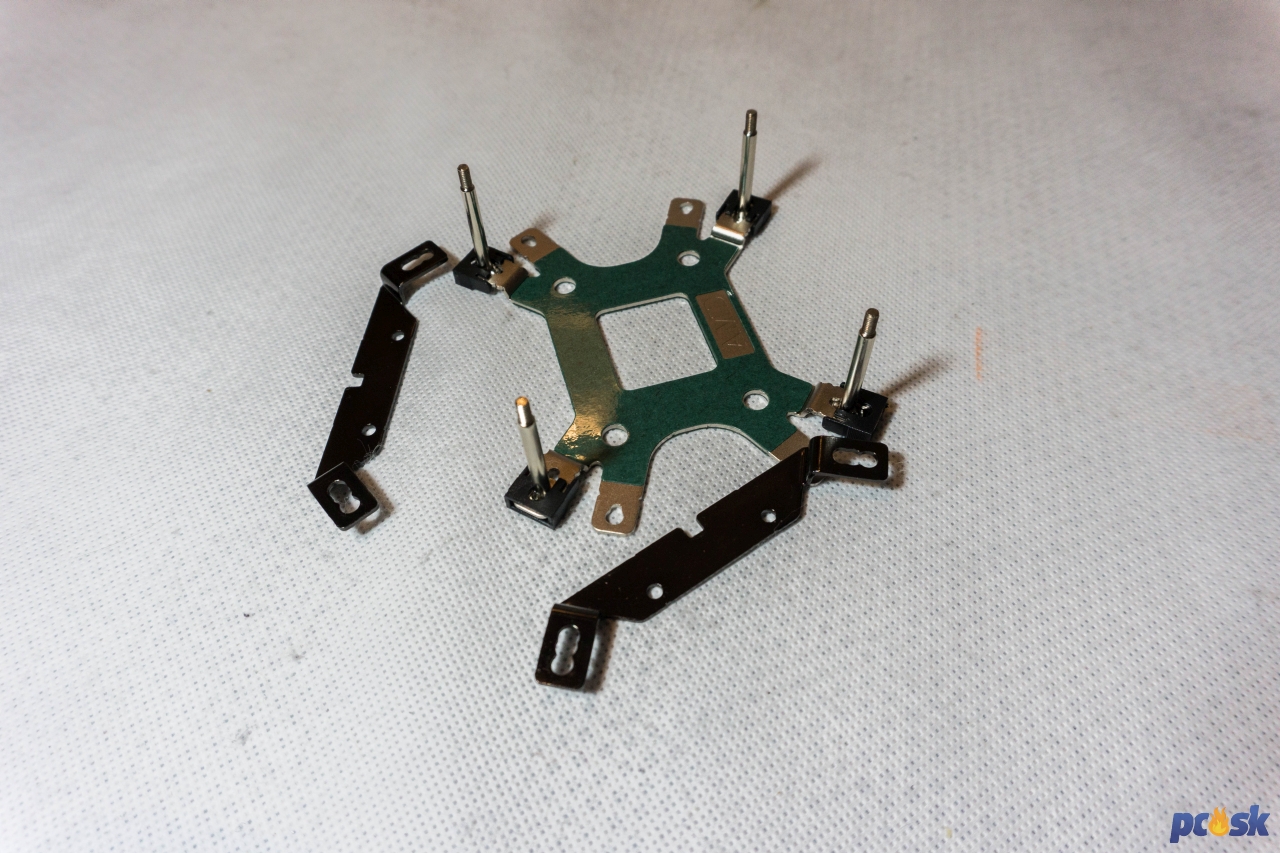

Jedinú výtku mám k tomu, že u Cooler Master nepoužili skrutky na pripevnenie inštalačnej pätice o dosku. Ak chladič budete montovať s vybranou doskou všetko prebehne bez problémov. Takáto inštalácia je najjednuduchšia. Keď budete inštalovať chladič bez vyberania dosky zo skrinky, pripravte si trochu viac času a pevnejšie nervy. Stačí ak s blokom mierne ťuknete do skrutky pätice, tá sa hneď vyosí a uchytenie bloku sa Vám skomplikuje. Po nasadení bloku, doporučujem nasadiť matice na skrutky pätice a až následne si rukou zozadu pridržať päticu.
Ak už máte všetko dotiahnuté, stačí zapojiť pumpu, ventilátory a chladič máte pripravený.
MasterLiquid Pro 240 - Testovacia zostava, výsledky merania
Testovacia zostava
|
procesor
|
Intel Core 2 Extreme QX6700@3,2GHz@1.5v |
|
grafická karta
|
ASUS 7300GT (pasívne chladená) |
|
základná doska
|
Gigabyte GA-EP45-UD3R |
|
SSD
|
OCZ Octane 128GB |
| RAM | 4x1GB Kingston DDR2 |
|
zdroj
|
SilverStone ST40F-ES |
|
skrinka
|
SilverStone TJ04-E |
|
operačný systém
|
MS Windows 7 Enterprise 64b |
|
použitý softvér
|
Prime95, RealTemp |
|
systémové ventilátory
|
2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM |
testovacia zostava v SilverStone TJ04-E
procesor Core 2 Extreme QX6700 poskytla spoločnosť Intel
SSD Octane 128GB poskytla spoločnosť OCZ
Skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone
DDR2 pamäte HyperX poskytla spoločnosť Kingston
Storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM
Metodika merania
Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 ExtremeEdition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.
Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.
Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.
Na zaťaženie procesora využívame 64bit verziu programu Prime95 (SmallFTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.

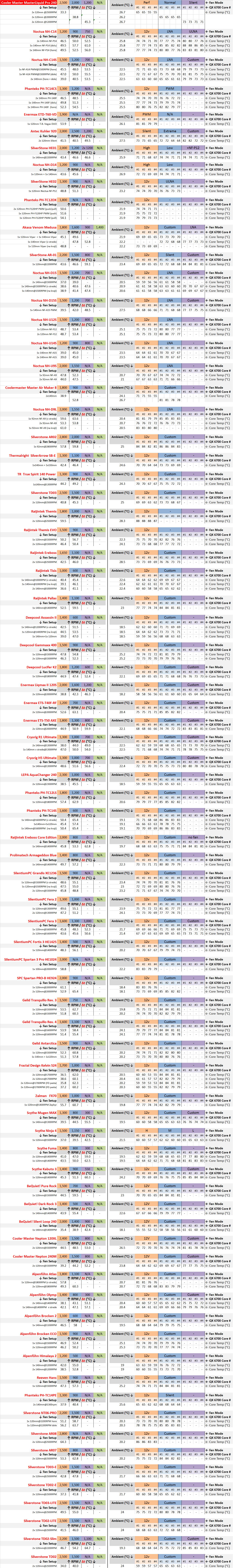

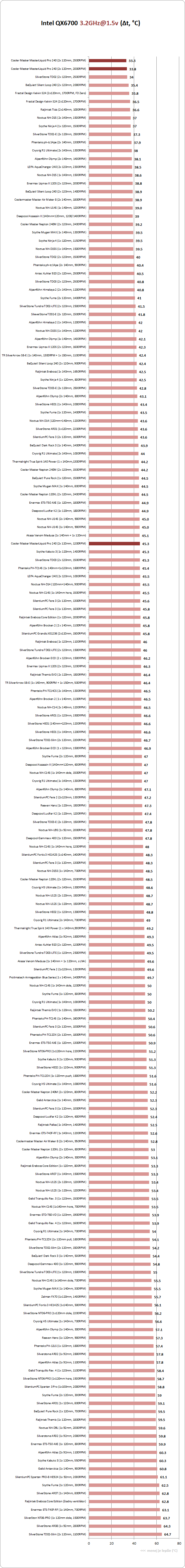

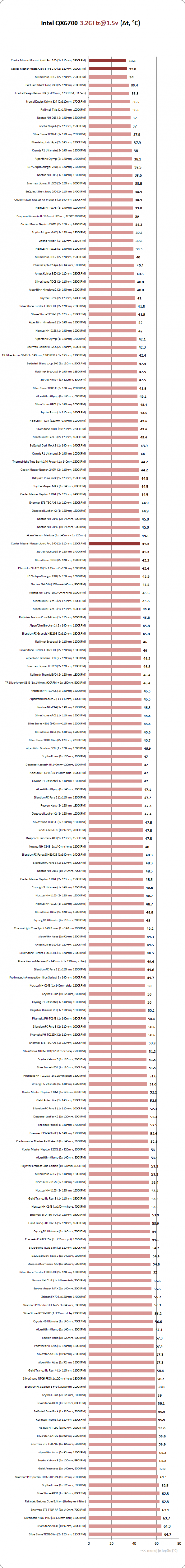

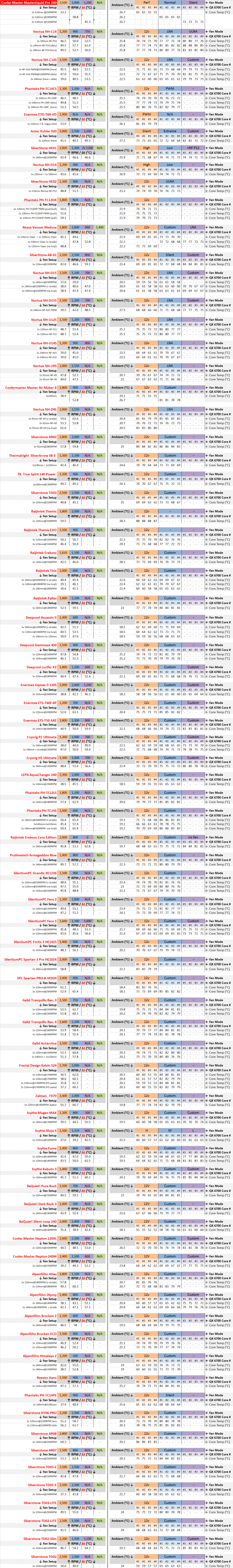

Výsledky
MasterLiquid Pro 240 pri maximálnom výkone doslova roztrhal svoju konkurenciu. Doterajšieho kráľa Silverstone TD-02 predbehol pri maximálnom výkone o 0,7 stupňa celzia. Nemusíta to zdať veľa ale pri získaní najlepšieho výsledku je 0,7 stupňa veľmi dobrá hodnota. Zníženie otáčok ventilátorov o 500RPM na úroveň 2000 RPM znamená pokles priemernej teploty o 0,5 stupňa celzia, čo stále stačí na 2. miesto v našom rebríčku. Treba však povedať, že ventilátory sú pri takýchto nastaveniach naozaj hlučné. Po zredukovaní otáčok ventilátorov na úroveň 1200 RPM (5V alebo silent mód) klesli teploty na 45.3 stupňa celzia.

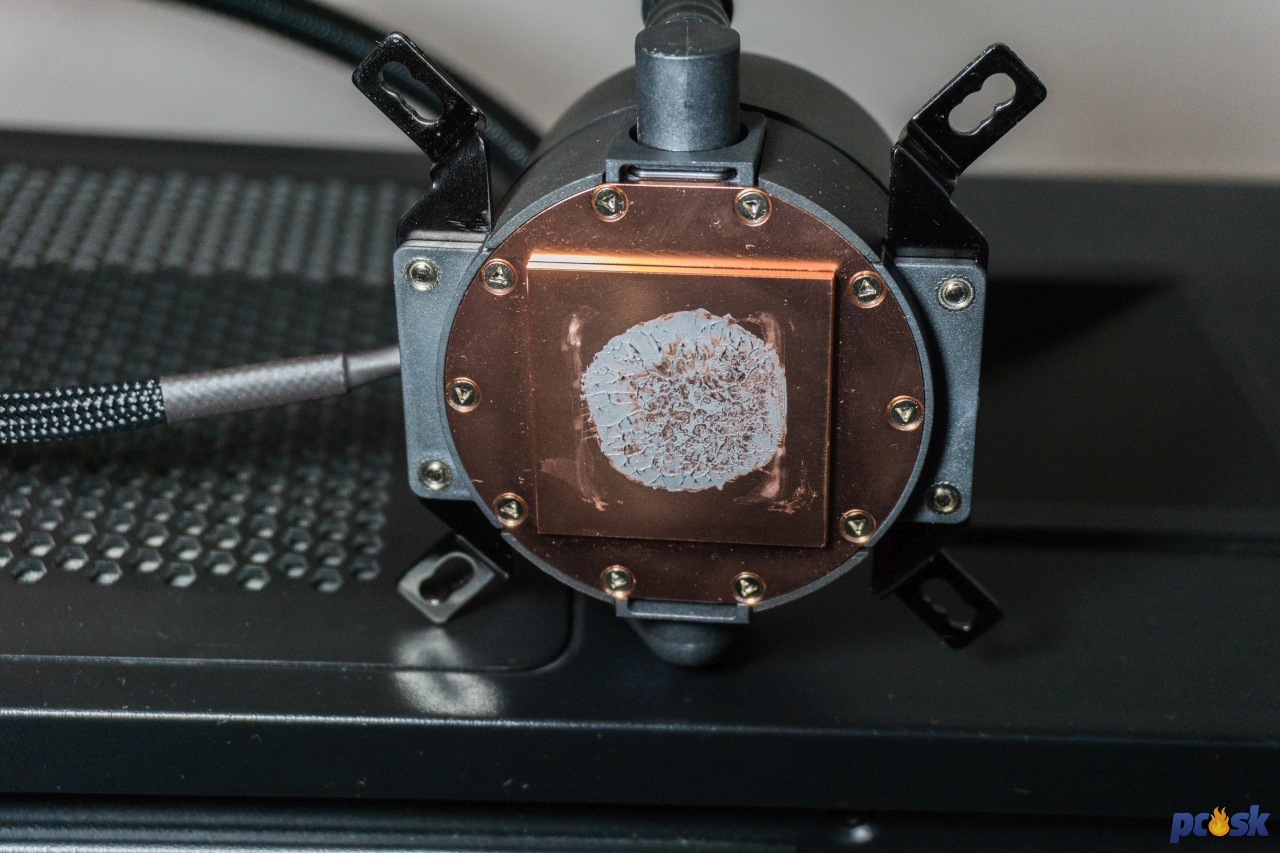

Prítlak bloku na procesor je v poriadku.
MasterLiquid Pro 240 - Zhodnotenie, záver
Cooler Master dokázal, že vie vyrábať výkonné chladiče. Rovnako ako MasterAir Maker 8 aj Liquid Pro sa zaradil na prvé miesta nášho rebríčka pri plnom výkone ventilátorov. Liquid Pro si dokonca odnáša prvé miesto a svoju konkurenciu poľahky zanechal za sebou. Po zredukovaní otáčok ventilátorov sa situácia mení a výsledných 45,3 stupňa stačí len na priemerný výsledok. Zamrzí horšia kvalita hadíc, ktorá pôsobí oproti konkurencii veľmi lacno.
Odporúčanie autora: Liquid Pro 240 nie je zlý chladič a ak by som hľadal absolútny výkon, bol by určite dobrou voľbou. Osobne by som však radšej siahol po NZXT Kraken X62 alebo Cyorig A80.
| Plusy | Mínusy |
| Výkon | Kvalita materíalu hadíc |
| Životnosť pumpy | Montážny systém pätice |
| Životnosť ventilátorov |
Za zaslanie Cooler Master MasterLiqud Pro 240 do testu ďakujeme spoločnosti Coolermaster.
|
