ASUS Z170 Pro Gaming vs. MSI Z170 Gaming Pro – kto z koho?

MSI Z170A Gaming Pro – Čipset, bližší pohľad na dosku

Čipset

Aj doska od MSI využíva služby moderného Intel Z170 čipsetu, ktorý sme si opísali u dosky od ASUS. Nebudem sa preto opakovať a vrhnime sa hneď na detailné popisy dosky.


Detaily dosky

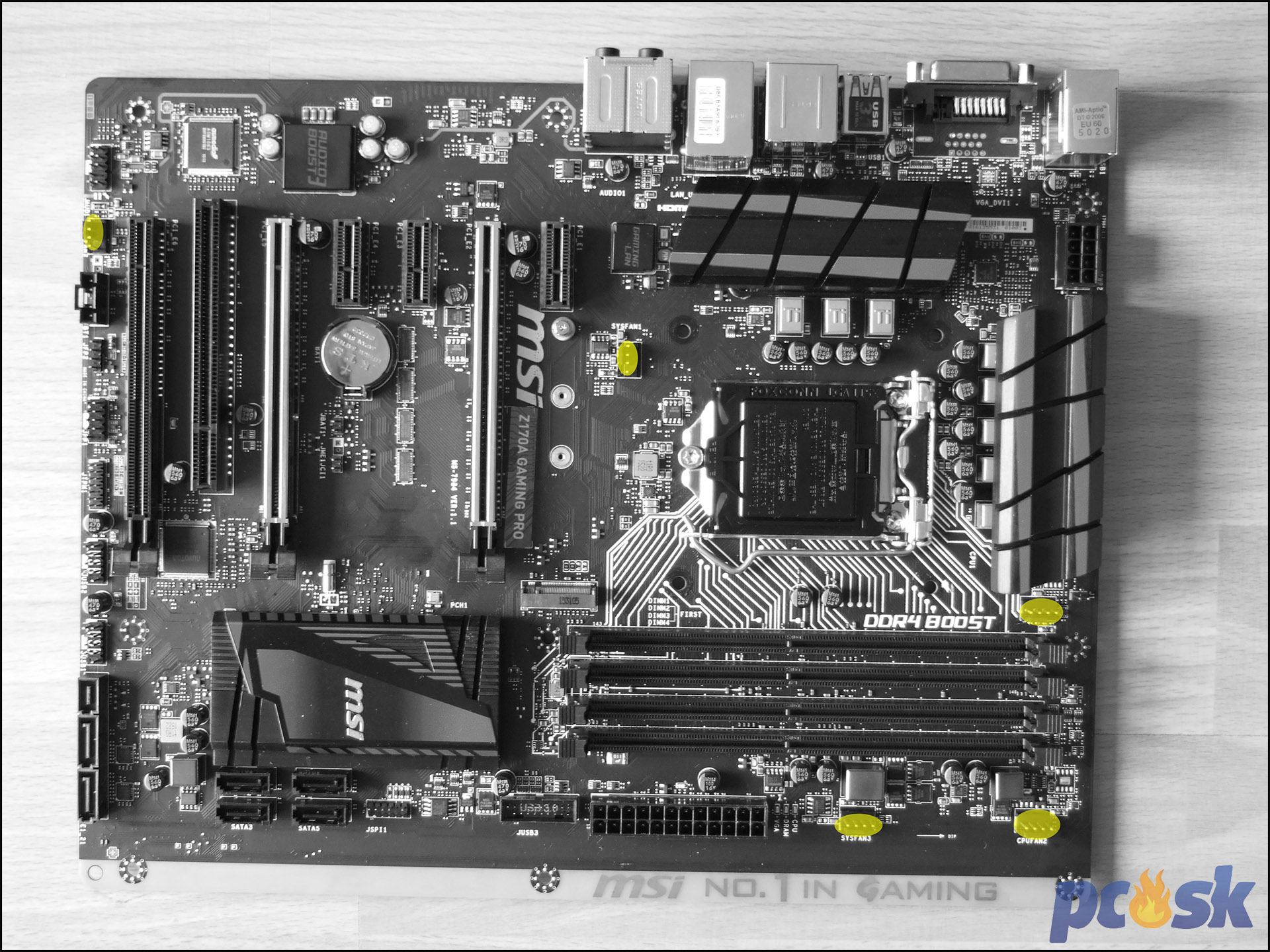

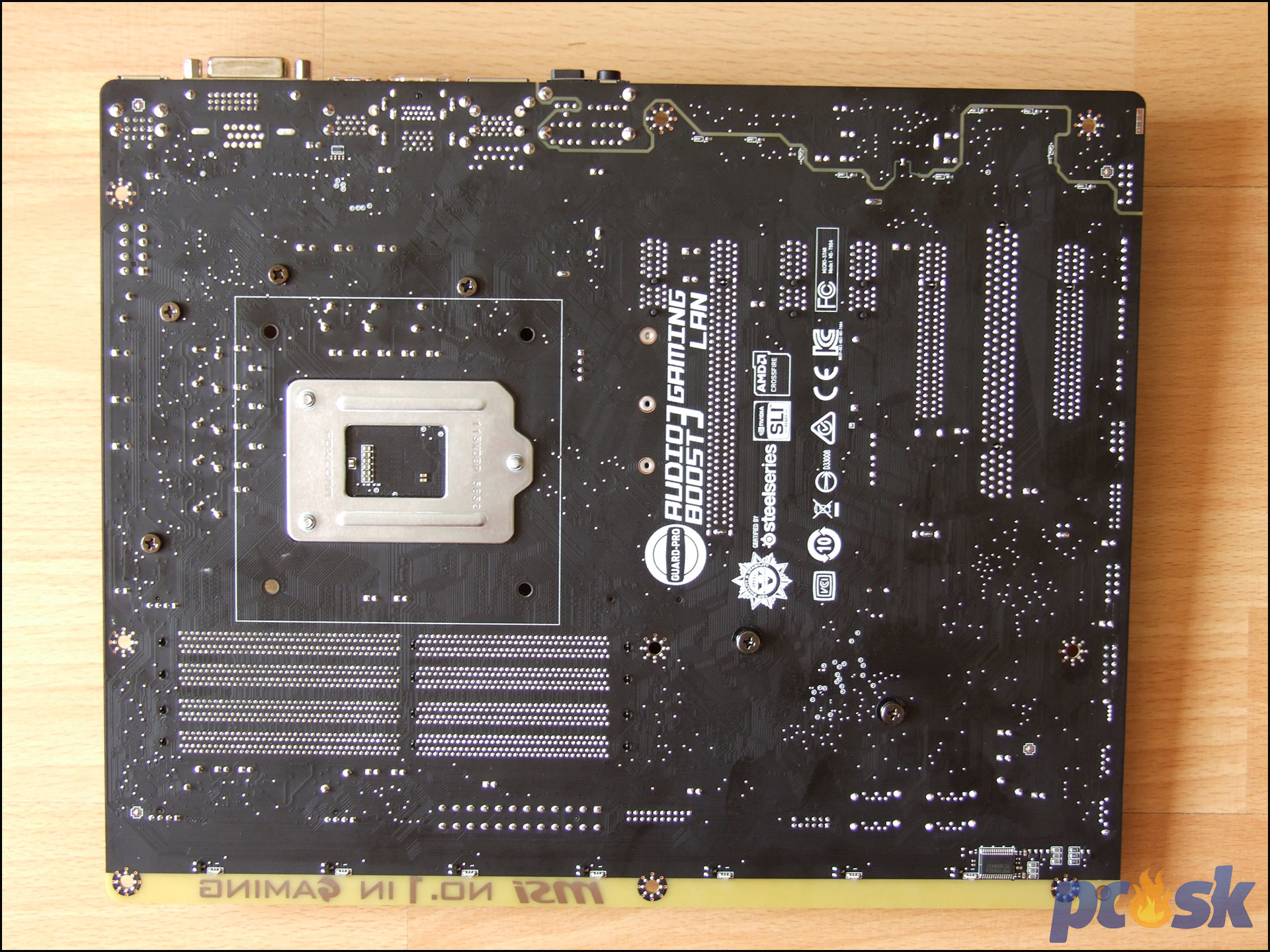

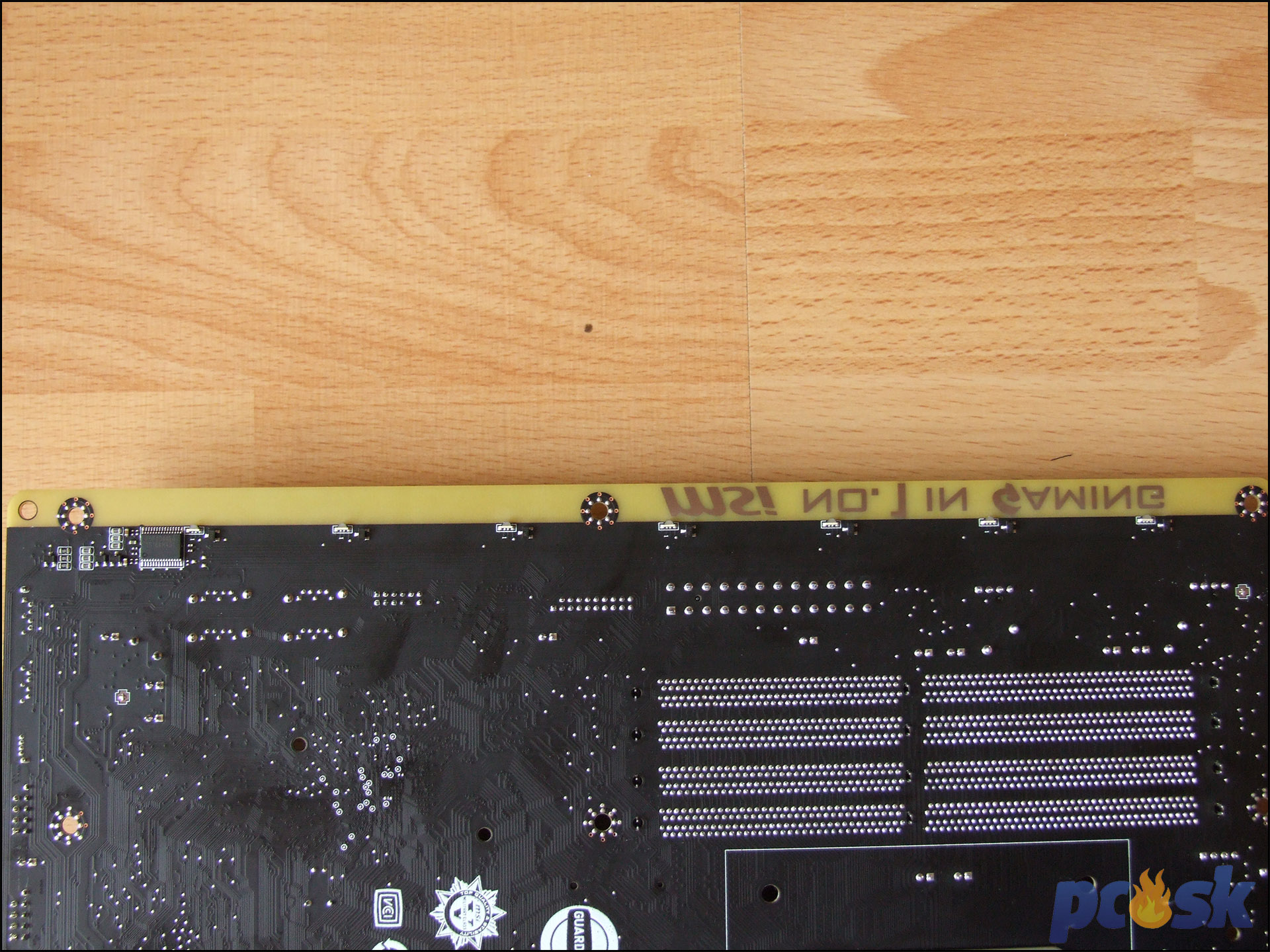

Layout dosky je trochu netradičný a na prvý pohľad udrie do oči najmä béžový okraj dosky. Doska tak pôsobí opticky širším dojmom, ide však o tradičný ATX formát. Tento okraj nesie nápis ktorým sa spoločnosť chváli, že je jednotkou na trhu s hernými perifériami. Na opačnej strane toho okraja je 7 LED, ktoré tento okraj podsviecujú. K dispozícii je 16,5 milióna farieb a 8 režimov svietenia. Spodná strana obsahuje okrem LED aj čip, ktorý ovláda svietenie a režimy LED. PCB má 4 vrstvy a revízia v našom teste bola 1.1.

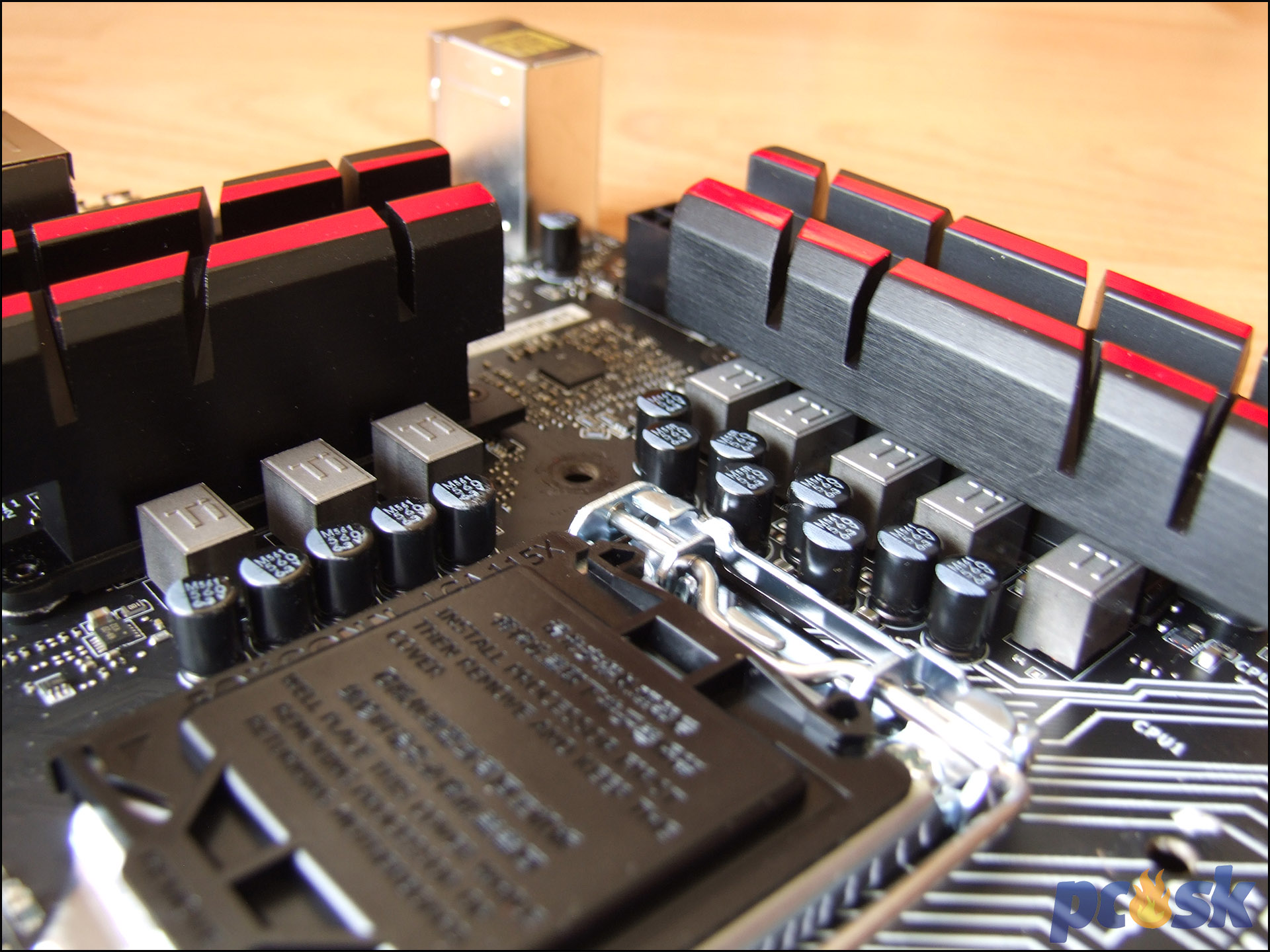

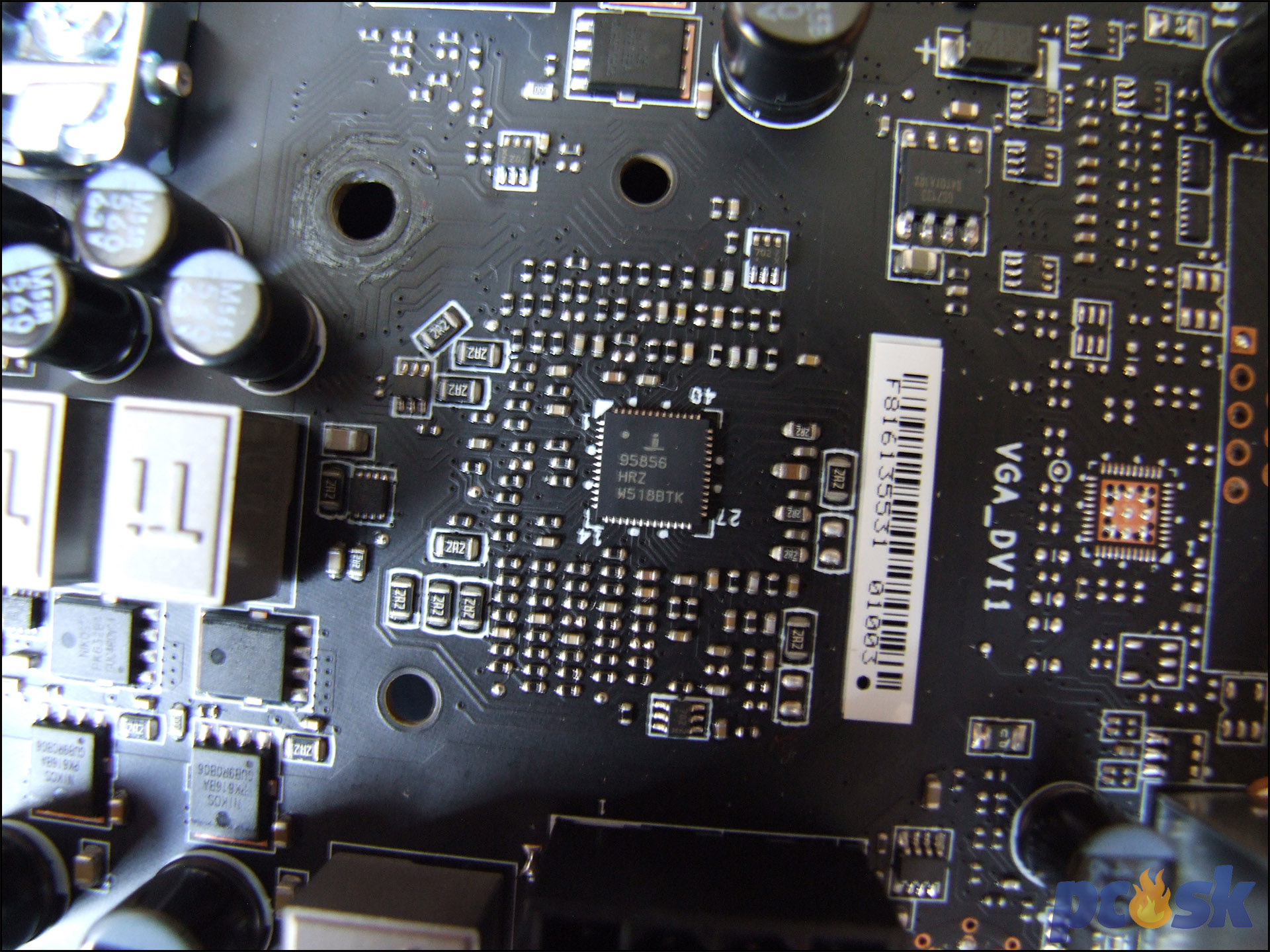

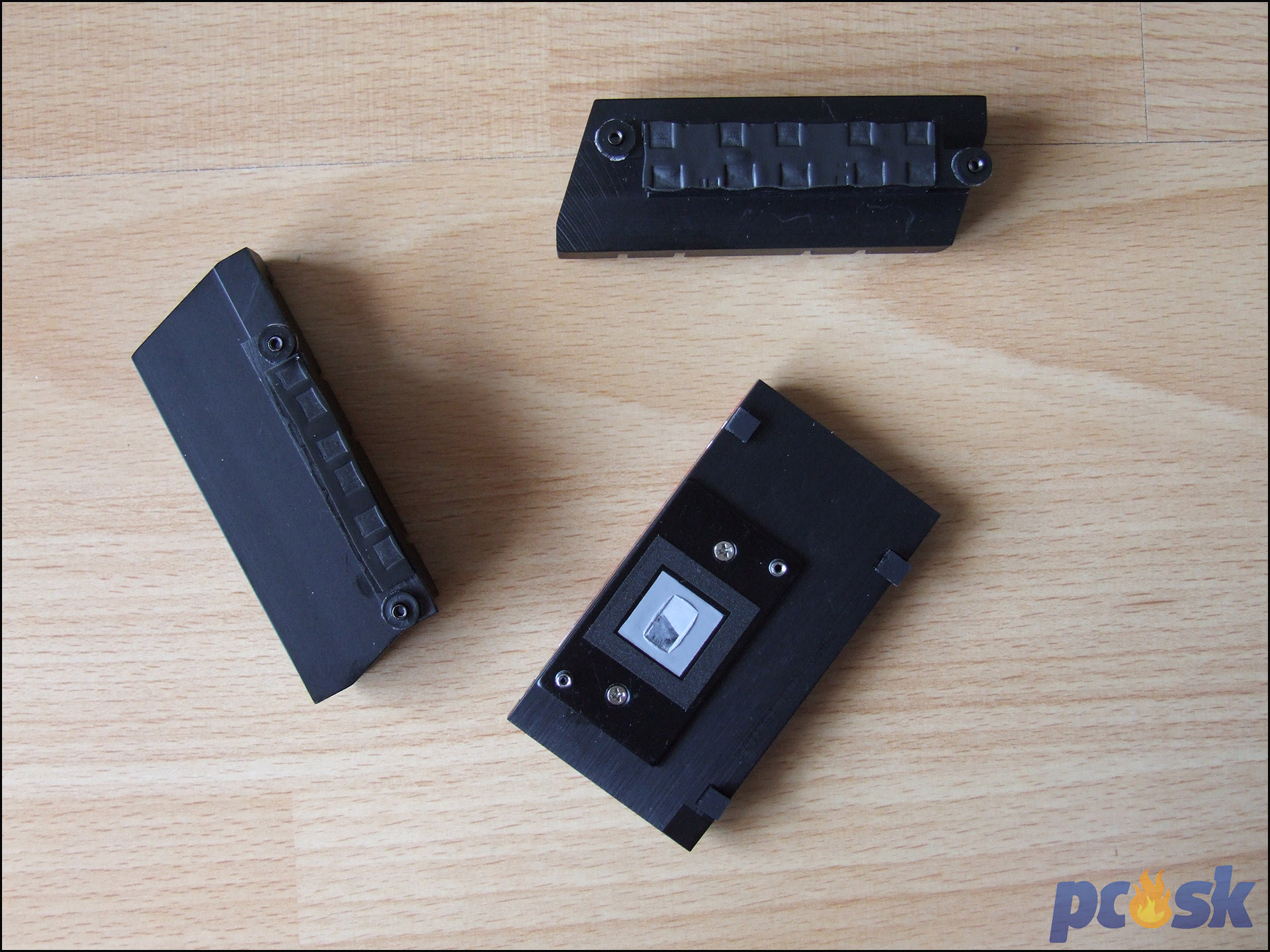

Patici LGA1151 robia spoločnosť 2 pasívy, ktoré nie sú prepojené žiadnou heatpipes. Sú však pevne prichytené pomocou skrutiek čo je plus oproti doske od ASUS. Energiu do procesora dodá 8 fáz, ktoré riadi regulátor I95856 od Interstil.

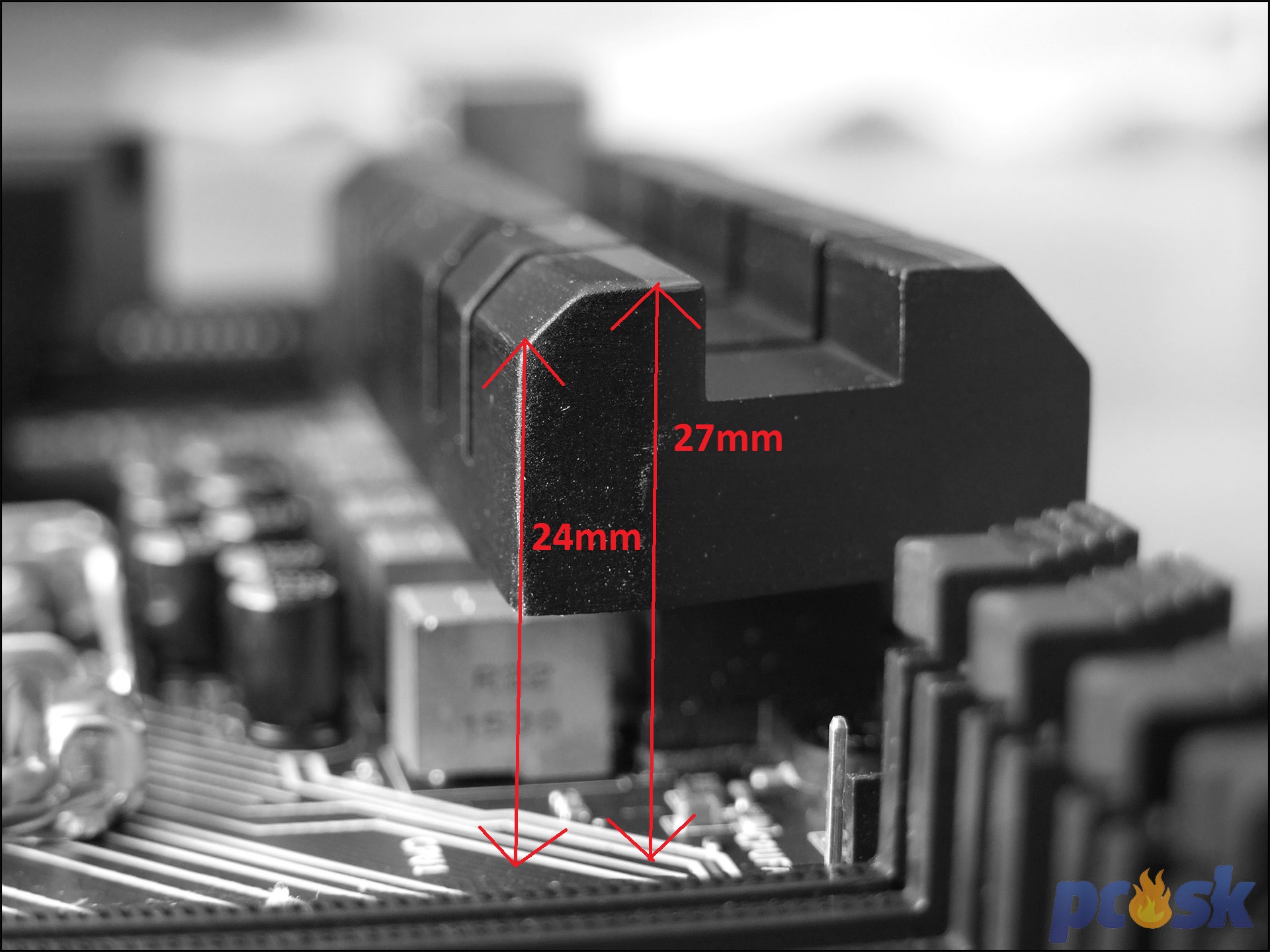

S montážou akýchkoľvek chladičov by ste nemali mať žiadny problém.



Pre chladenie procesora sú k dispozícii dva 4-pinové konektory. Pre systémové ventilátory sú pripravené 3 konektory. Aj oni majú 4 piny. Regulácia pomocou kriviek v BIOSe či vo Windows nechýba. Tú sú si tak dosky rovné.

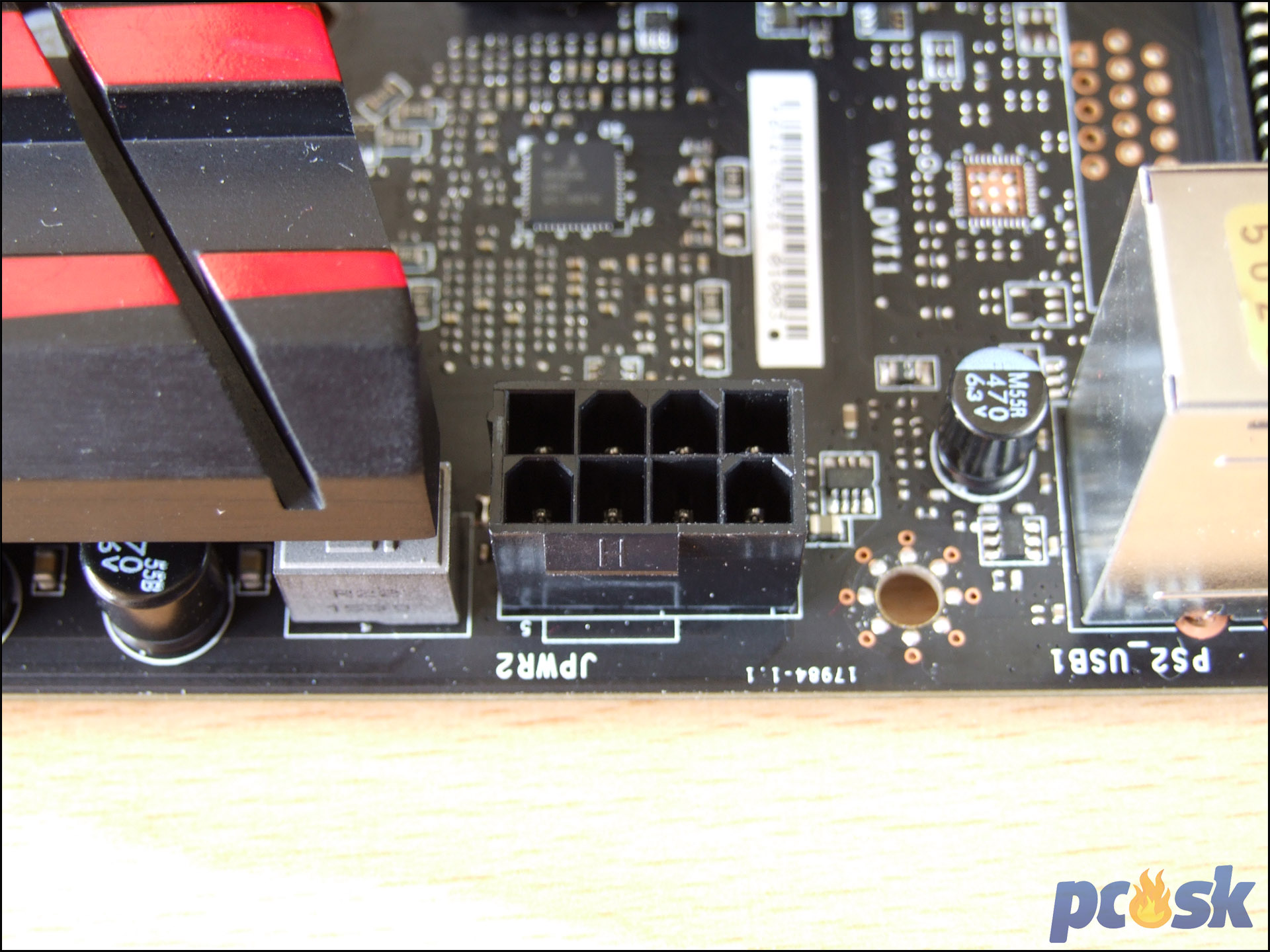

8pinový ATX konektor pre napájanie procesora je na tradičnom mieste.

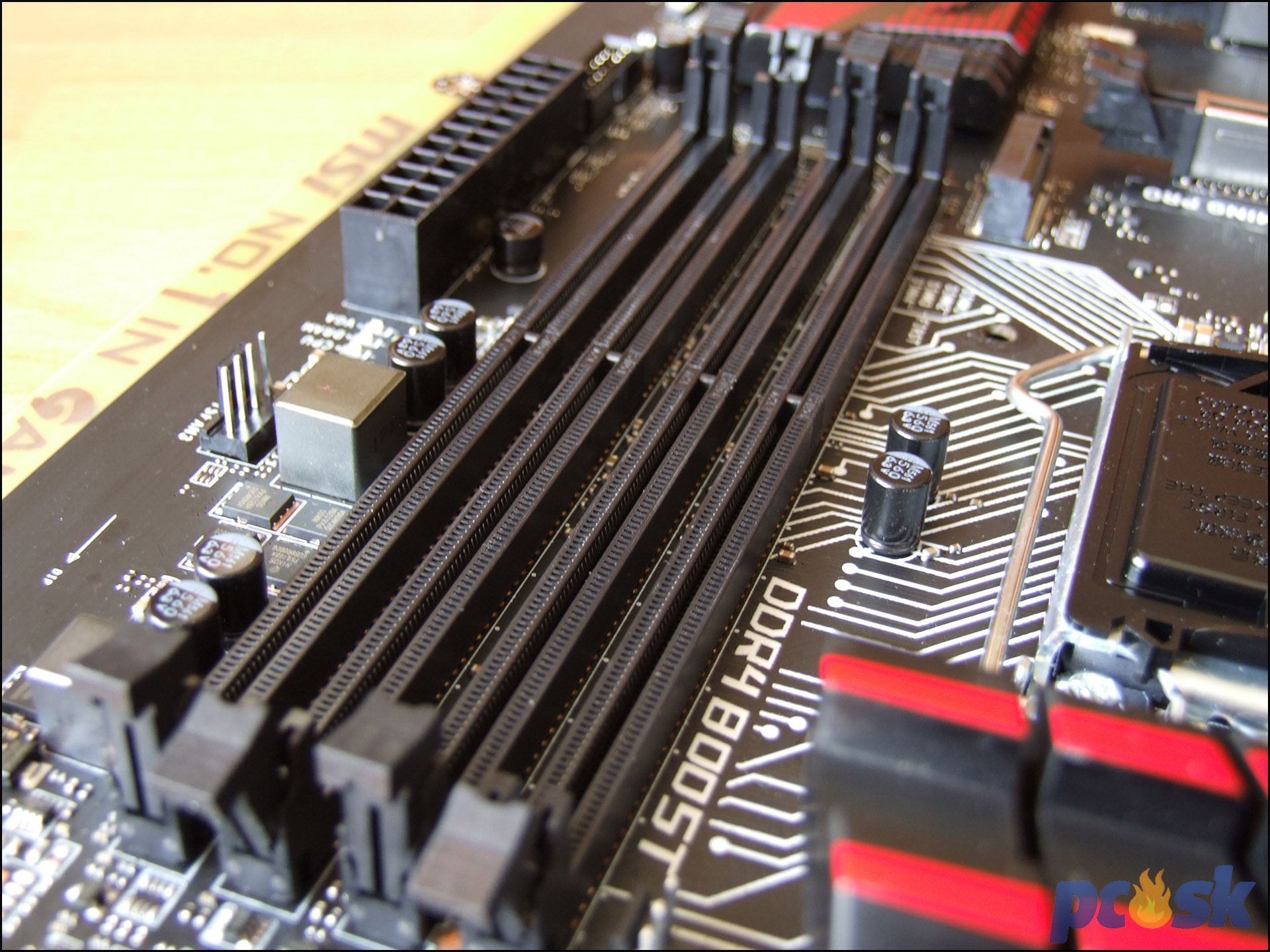

Moduly operačných pamätí môžu byť najviac 4. DIMM sloty príjmu najviac 64GB DDR4, ktoré môžu pri pretaktovaní dosiahnuť frekvenciu 3600MHz. ASUS u svojej dosky udáva najviac 3400MHz. Aretačné poistky sú z oboch strán a podpora XMP profilov nechýba. MSI sa ani u novej generácie dosiek neunúva farebne odlíšiť dual-channel zapojenie.

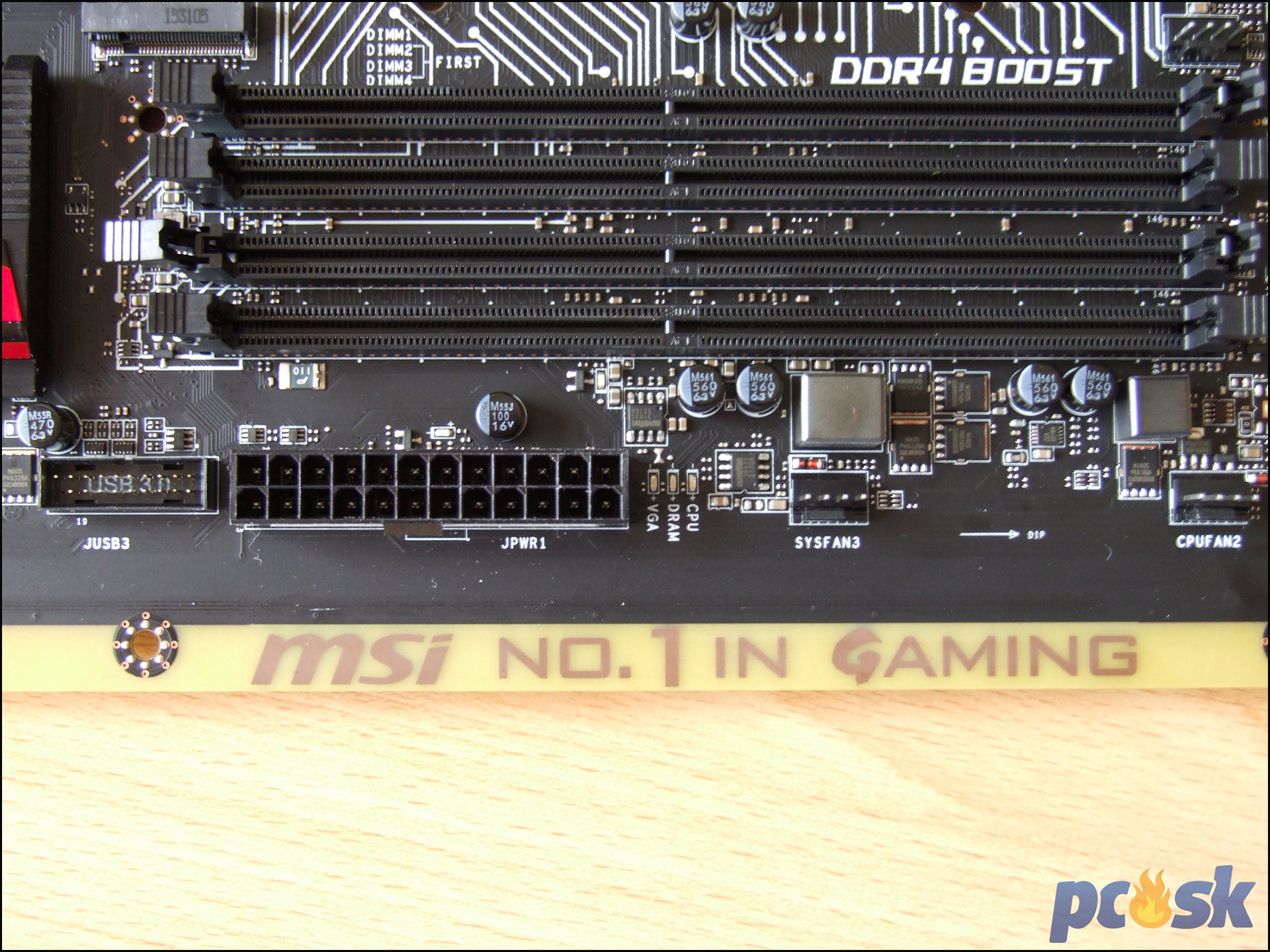

Podobne ako u ASUS Z170 Pro Gaming, aj na doske od MSI nenájdeme žiadne tlačidlá. Spoločnosť DIMM slotom robí iba dvojica konektorov pre ventilátory skrinky, 24-pinový ATX konektor a jeden interný USB 3.0 konektor. Podobne ako ASUS má aj doska od MSI LED, ktoré sa pri bootovaní rozsvecujú a ak sa nevyskytne žiadny problém tak zhasnú. Ide o LED pre grafickú kartu, operačné pamäte a procesor. Tieto LED má aj ASUS doska, tá má však navyše aj 4. LED pre disk. MSI doska má na druhej strane jednu LED za veľkým ATX konektorom, ktorá rozsvietením signalizuje aktívnu ochranu pred vysokým napätím. Ako však táto ochrana funguje výrobca nehovorí.

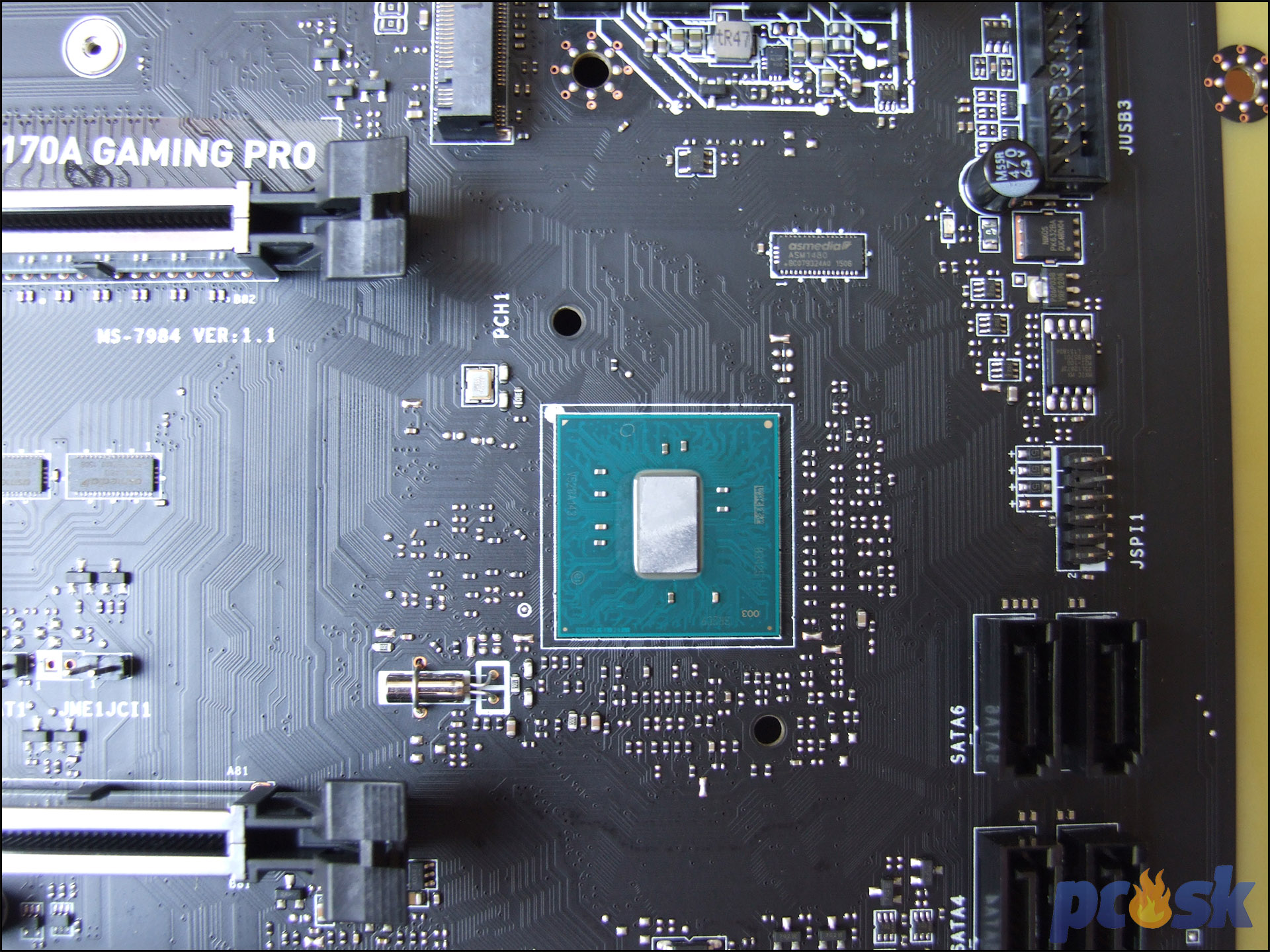

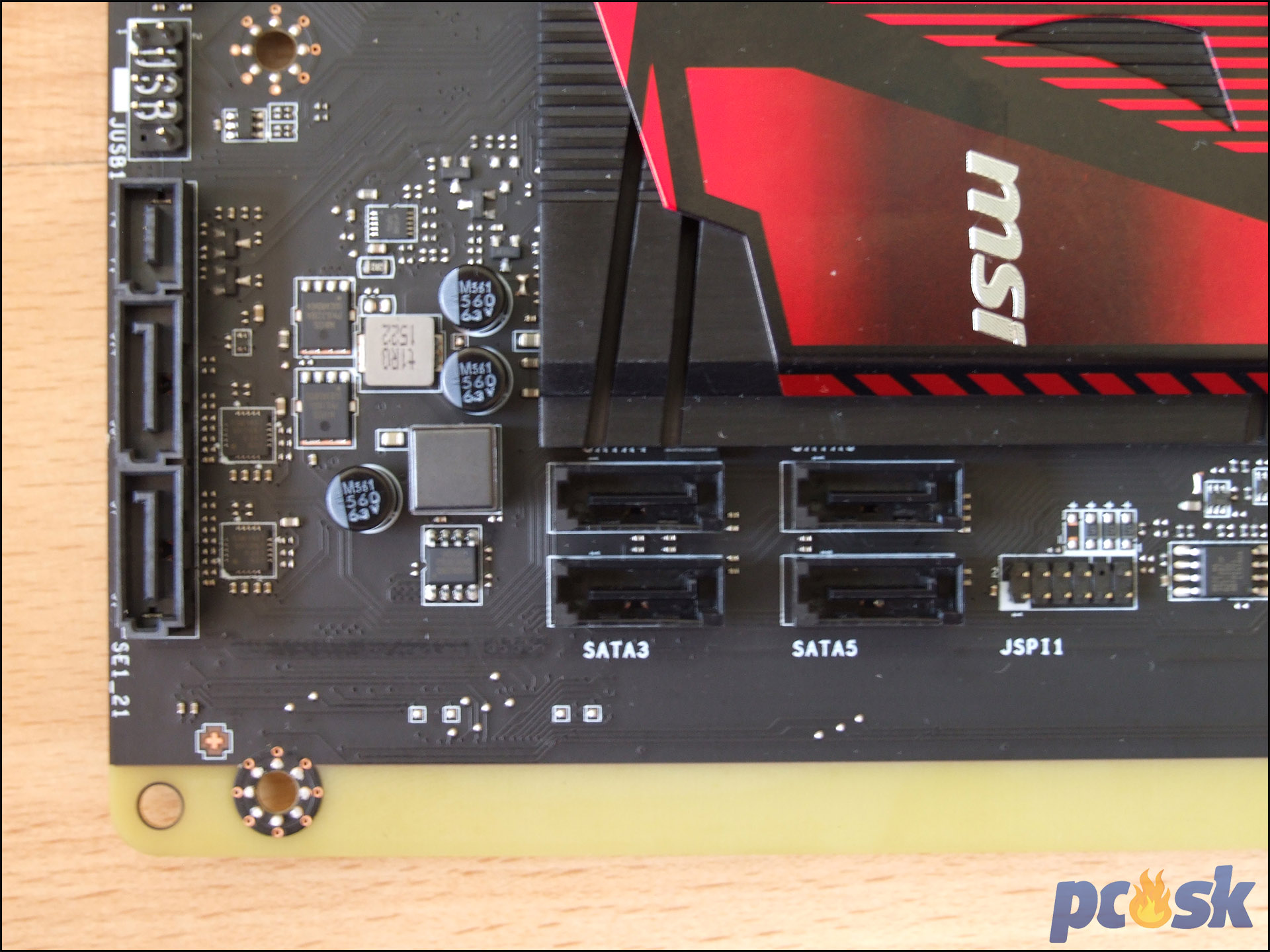

Z čipsetu je vyvedená šestica SATA3 konektorov. Dlho som už nevidel, aby neboli natočené o 90° smerom na kraj dosky, je to však kvôli podsvietenému okraju. 2 porty sú dokonca na spodnom kraji a ani tam nie sú natočené. Tieto 2 SATA3 porty môžu byť využité pre 1 SATA Express slot. Vedľa štvorice zvyšných SATA portov je JSPI1 konektor pre preprogramovanie BIOSu. Portová výbava pre disky je tak zhodná s ASUS doskou, nenatočené porty však môžu v niektorých situáciách trochu prekážať.



Spodný okraj ponúkne ešte dvojicu interných USB 2.0 konektorov, konektor pre pripojenie TPM modulu, konektory pre pripojenie PC skrine, Thunderbolt header (ten ASUS doska nemá), konektor pre systémový ventilátor a AAFP konektor, pre vyvedenie audia na predný panel.

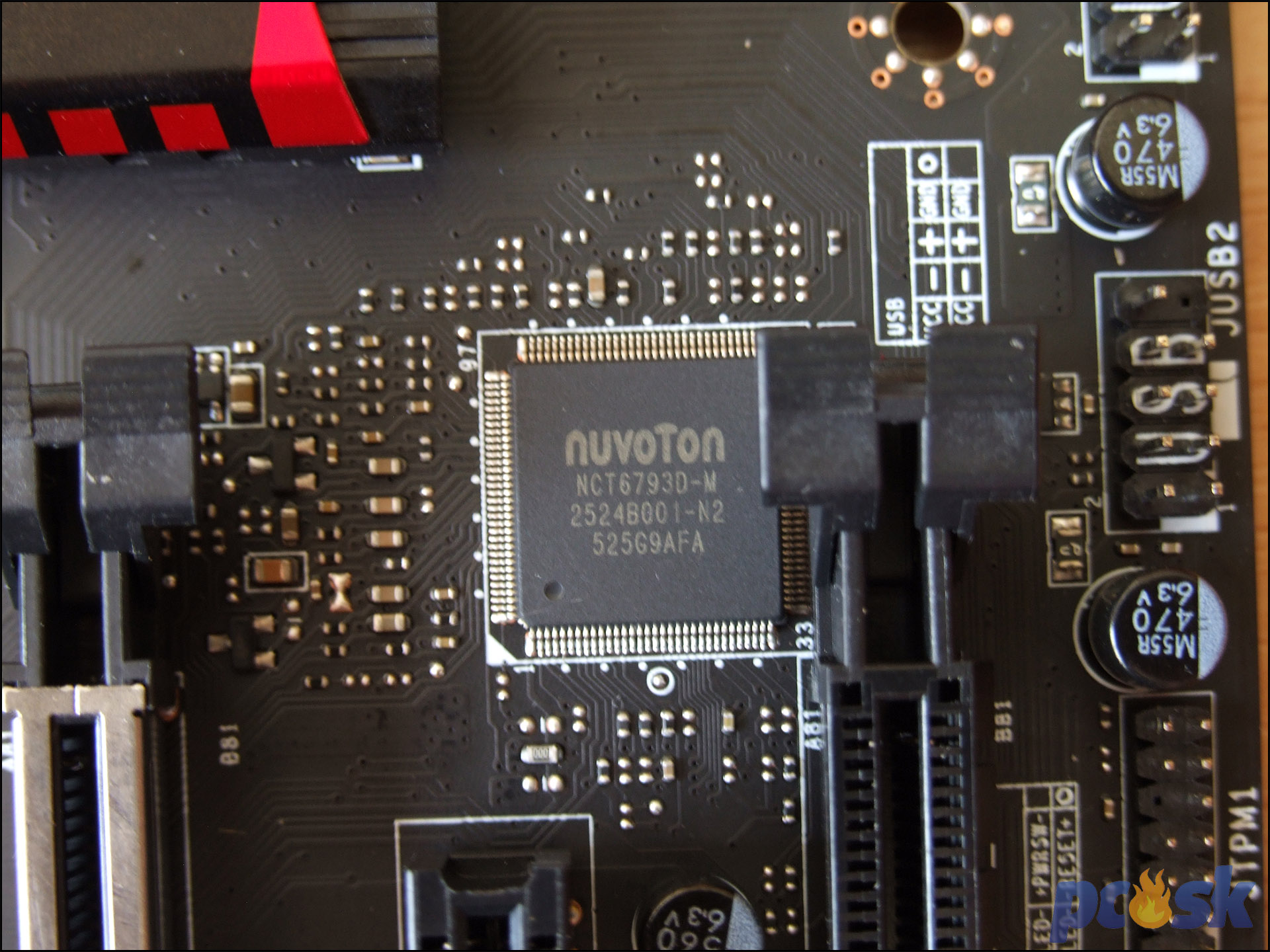

Monitorovať otáčky ventilátorov, teploty a napätie bude Super I/O čip Nuvoton 6793D.

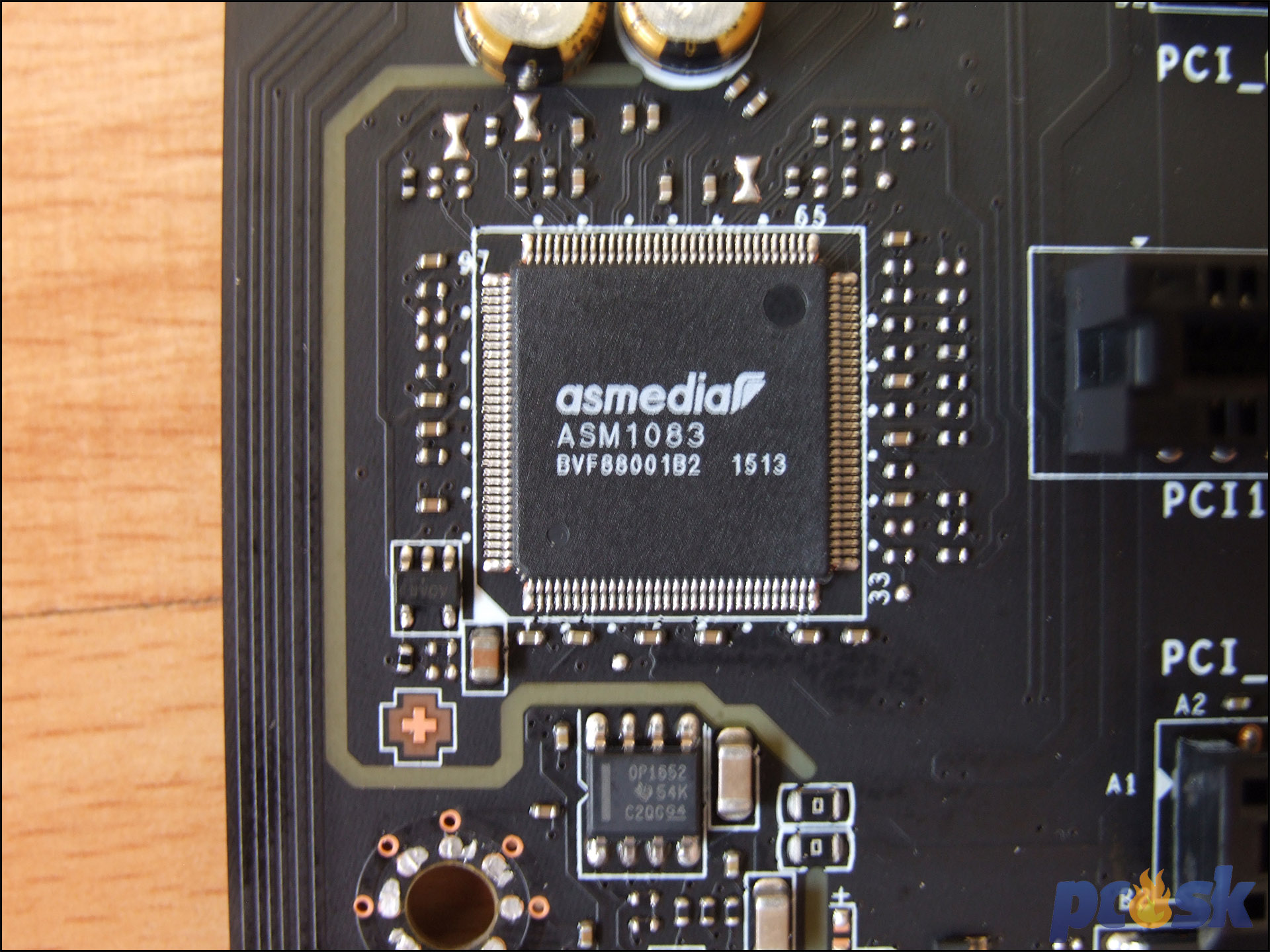

Odkedy sme prišli o natívnu podporu PCI slotov musia výrobcovia pre ich využitie spoliehať na čipy tretích strán. O podporu PCI rozhrania sa na tejto doske stará mostík ASMedia ASM1083.

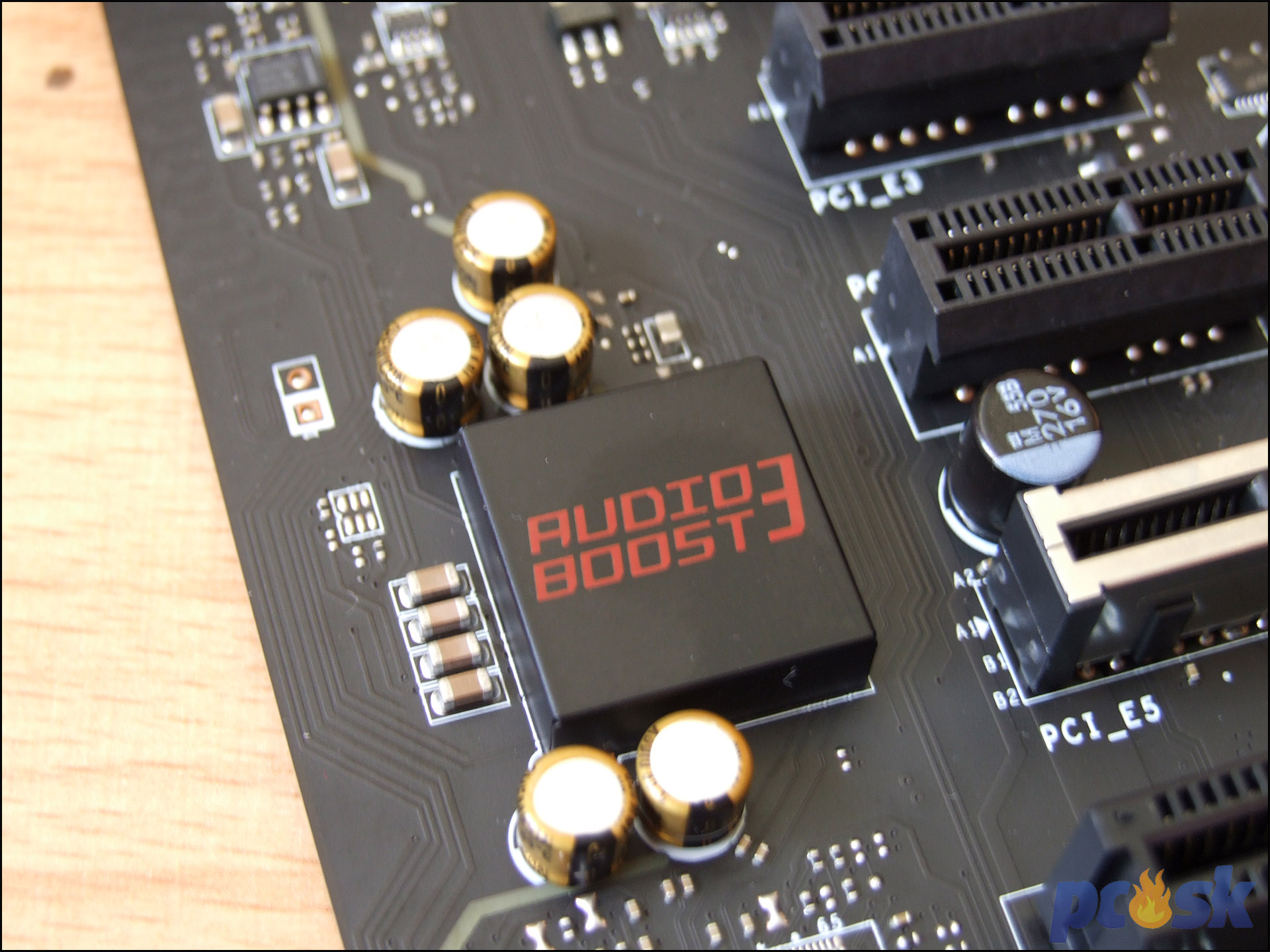

ASMedia čip je v tesnej blízkosti s audio časťou, ktorú tvorí kodek Realtek ALC1150 so SNR 115dBA. Zakrýva ho EMI štít, ktorý sa nedá odstrániť bez toho aby ste ho nepoškodili. V blízkosti kodeku môžeme vidieť zopár Chemi-con kondenzátorov.

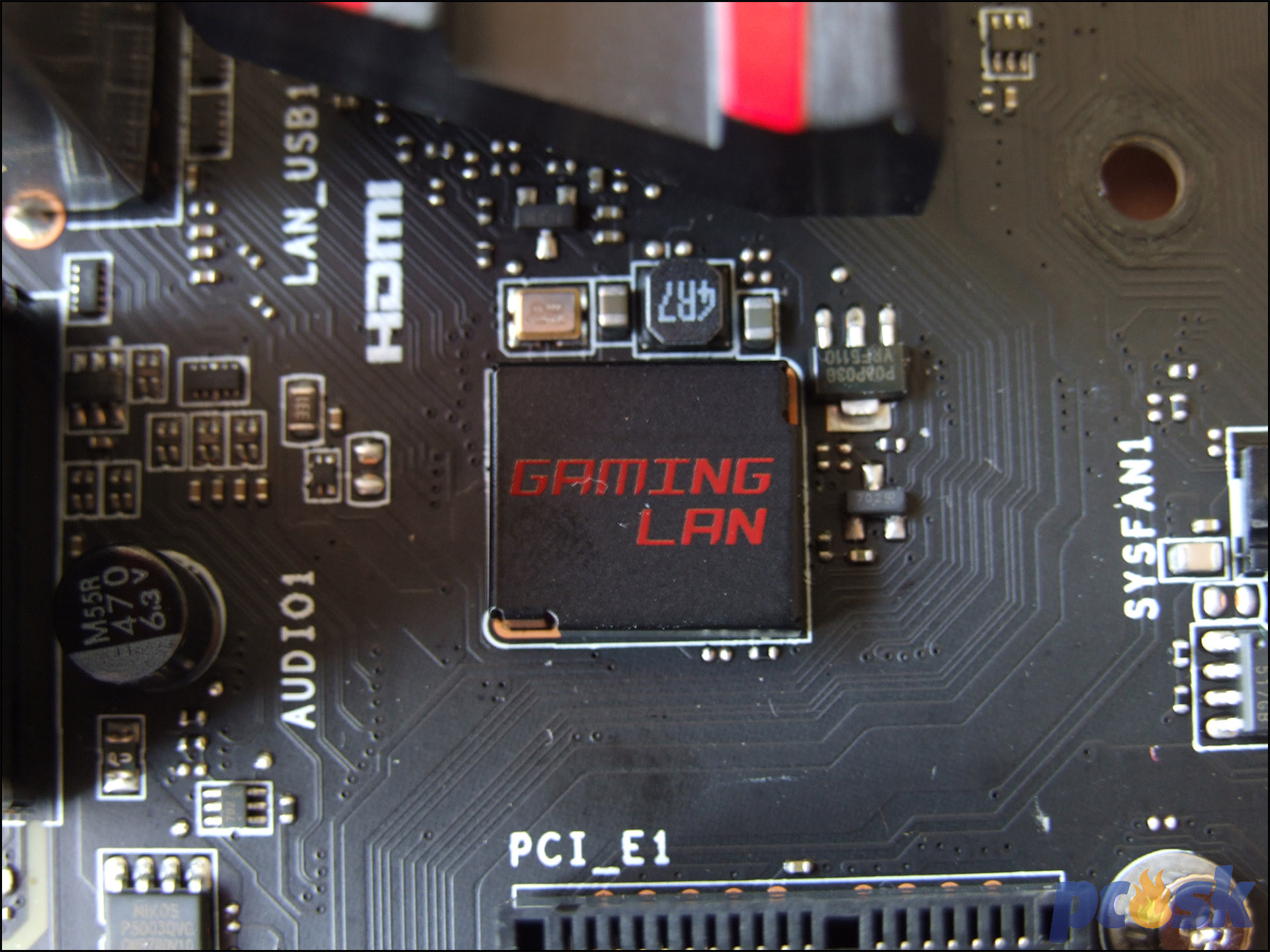

Sieťový čip Intel I219-V sa taktiež schoval pod neodstrániteľný EMI štít.

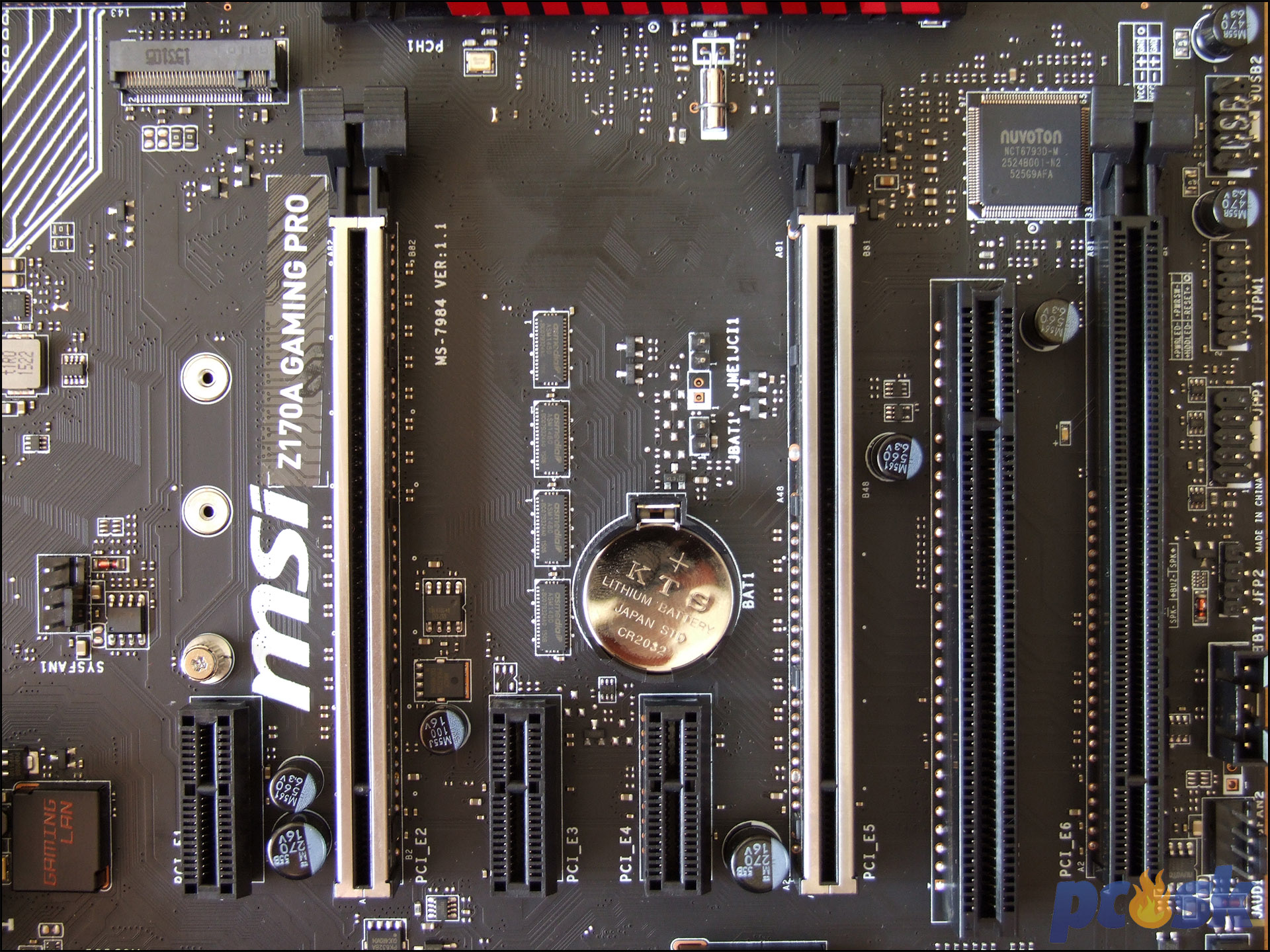

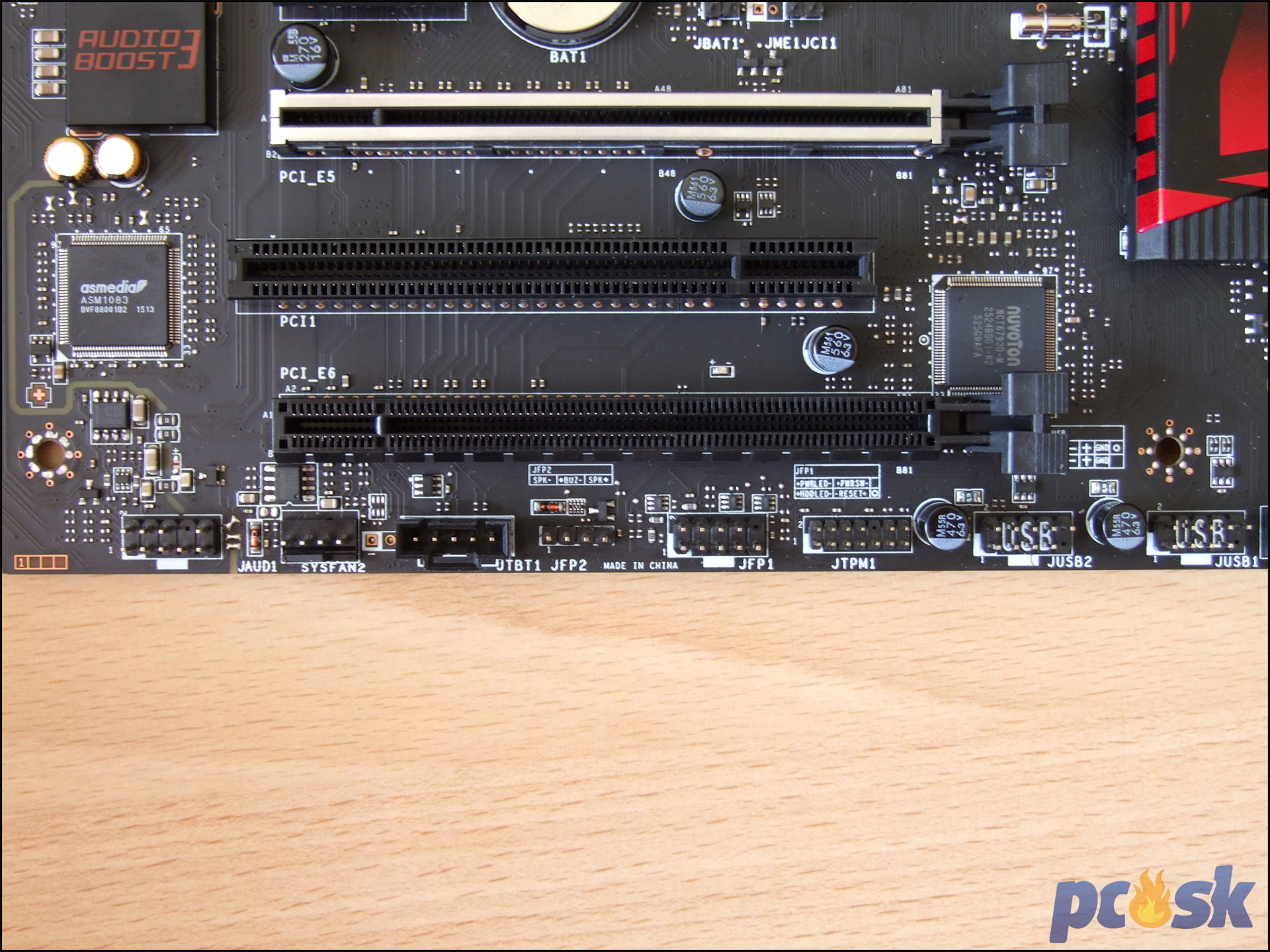

Pre grafické karty sú pripravené 3 dlhé PCIe x16 sloty. Posledný poskytne vždy 4 PCIe 3.0 linky. Prvý je zapojený v režime x16. Ak však obsadíte prvé dva sloty, rozdelia sa linky v pomere x8/x8. Pri využití všetkých troch slotov to bude x8/x8/x4. Doska podporuje 2-Way SLI a 3-Way CrossFire zapojenie kariet. Krátke PCIe 3.0 x1 sloty sú 3. Ak máte kvalitnú dedikovanú zvukovú kartu môžete využiť aj jeden PCI slot. Ten doska od ASUS nemá.

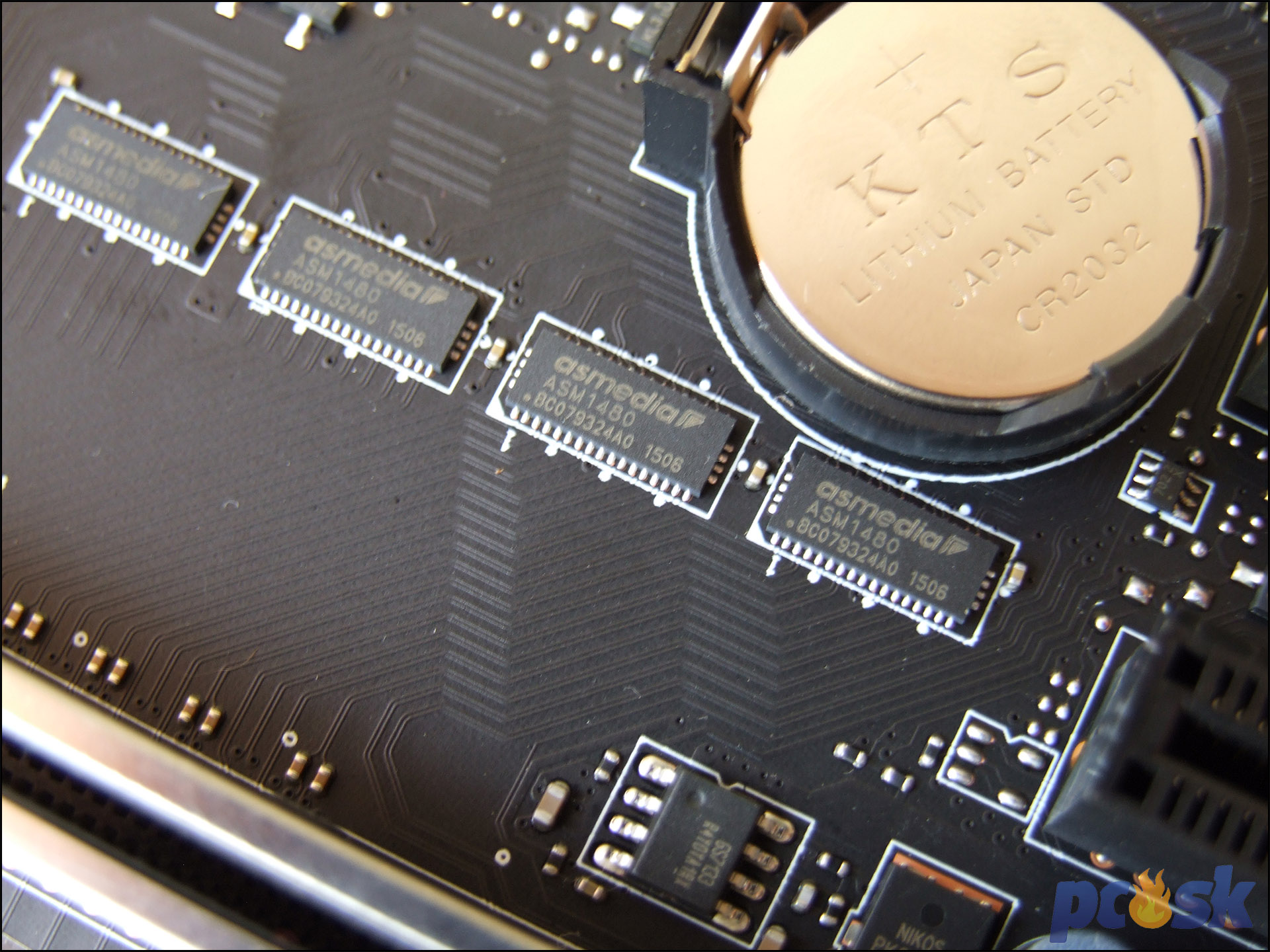

Rozdelenie PCIe liniek zabezpečia deličky ASMedia ASM1480.

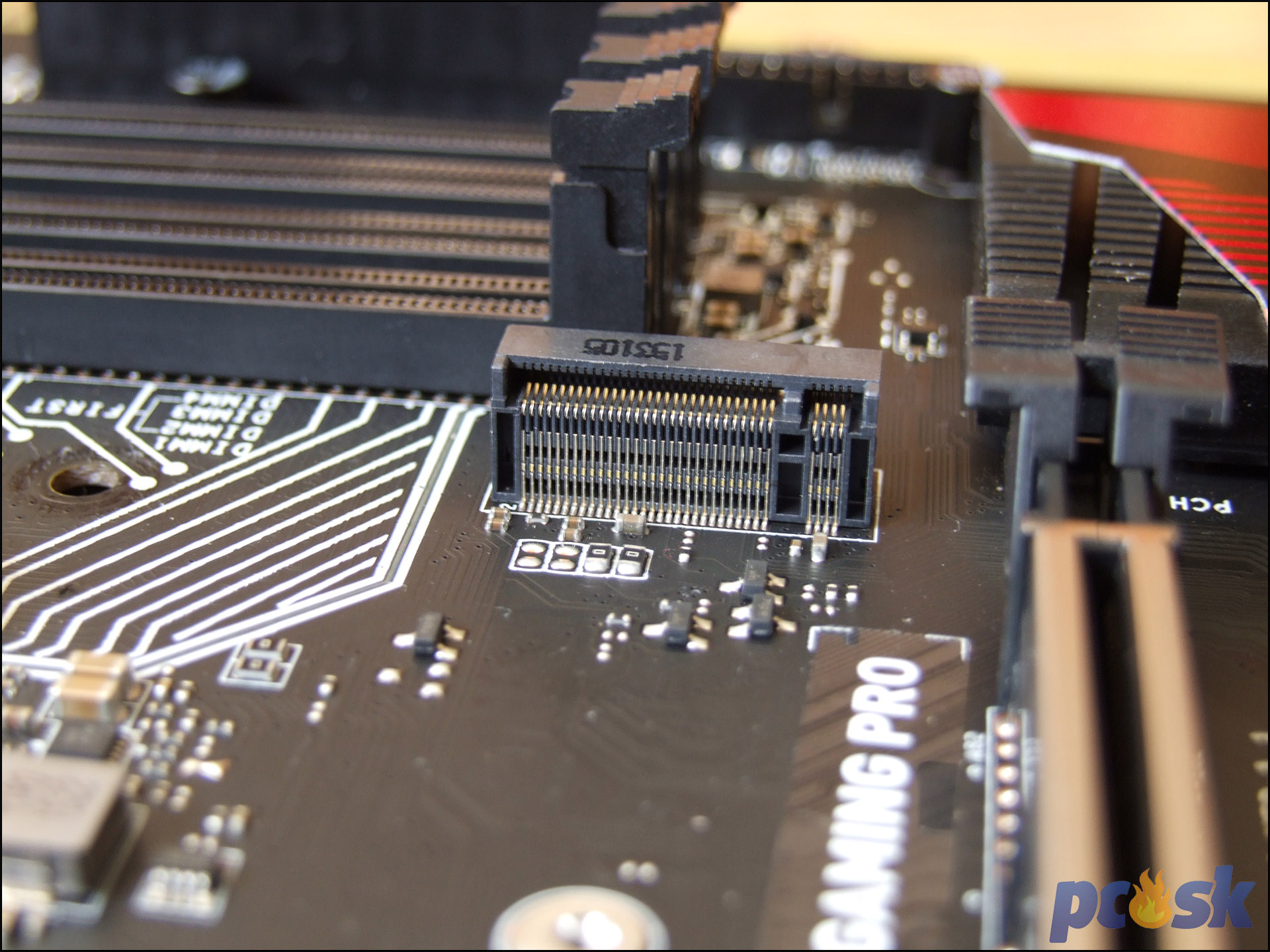

Z čipsetu je vyvedený aj jediný M.2 slot na doske. Ten dostal k dispozícii 4 PCIe 3.0 linky a poskytuje tak rýchlosť 32Gbps. Podporuje ako SATA tak i PCIe režim a NVMe rozhranie. Zasunúť do neho môžete SSD dlhé 4,2cm, 6cm alebo 8cm (ASUS doska príjme aj SSD s dĺžkou 11cm). Ak do neho osadíte disk myslíte na to, že prídete o 2 SATA porty čo pri malom množstve týchto portov môže byť pre niekoho problém.

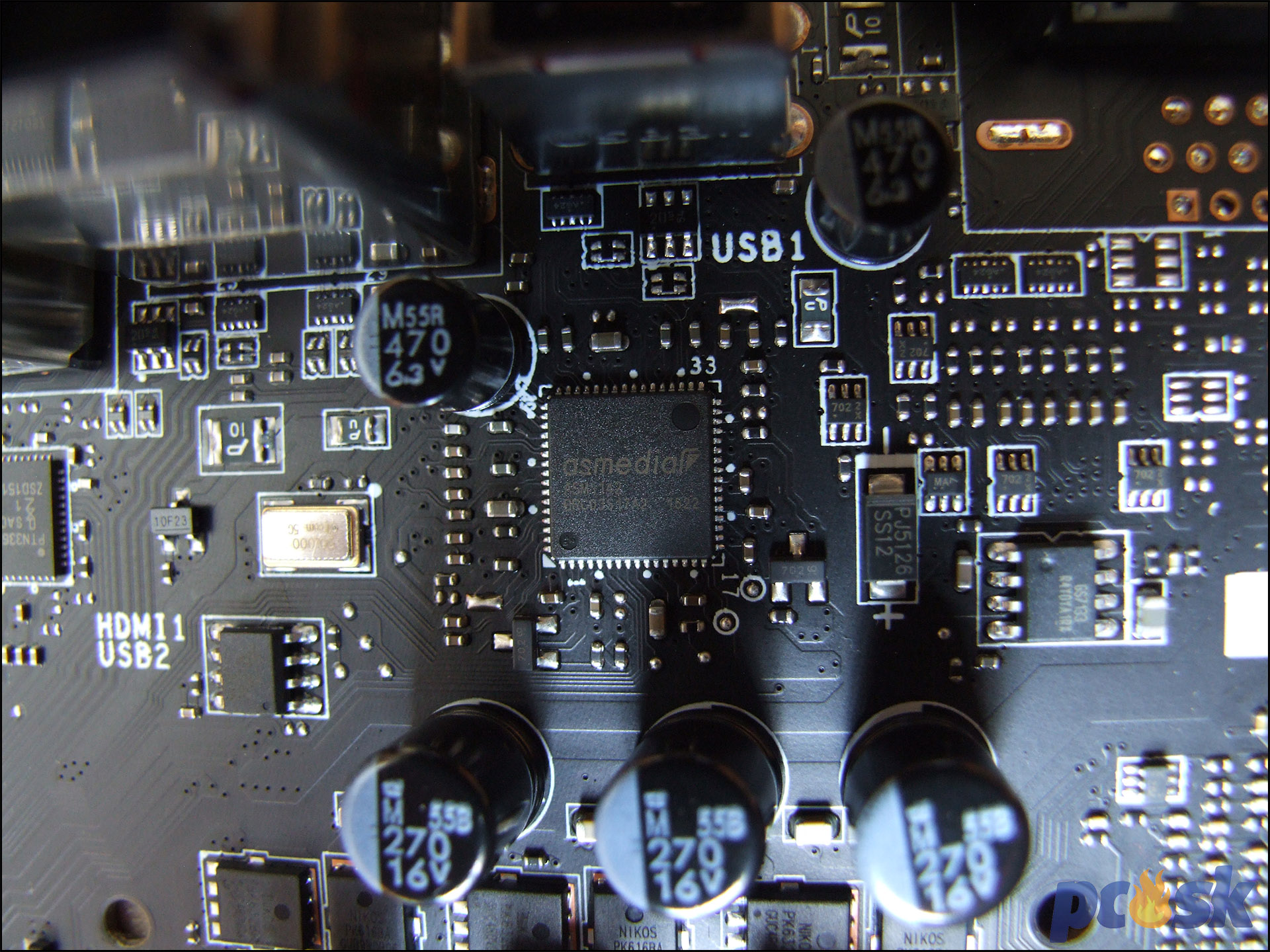

ASMedia ASM1142 radič je už notoricky známy. MSi ho využilo pre vyvedenie dvoch USB 3.1 Gen 2 portov (10Gbps) na zadný panel. Oba sú klasické typu A. Škoda, že výrobca neurobil jeden konektor symetrickým typu C.


Video výstupy na zadnom paneli má na starosti NXP PTN3360DBS.

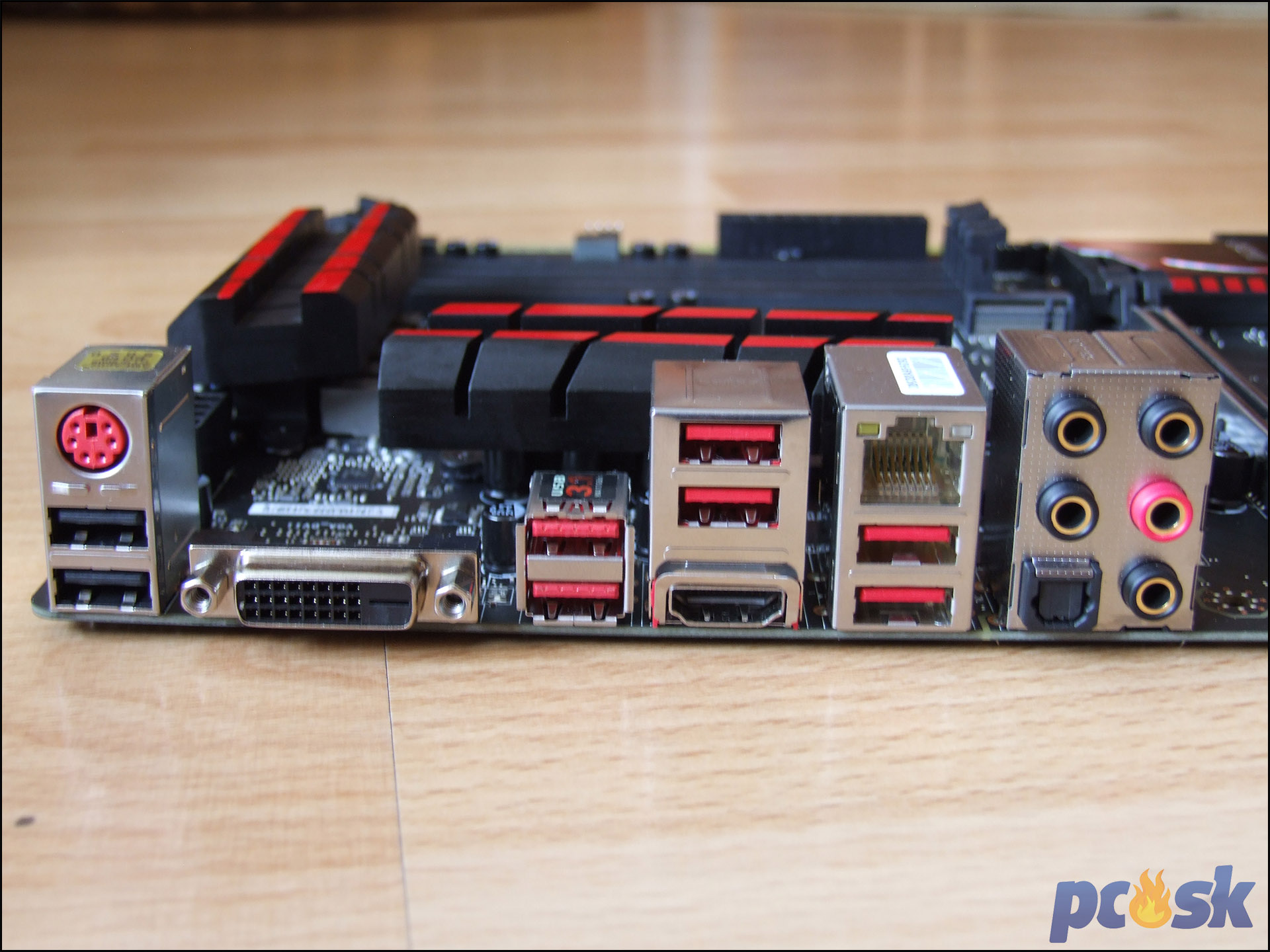

Zadný panel je na tom trochu horšie ako zadný panel u ASUS dosky. Ponúkne nám jeden PS/2 port (Gaming Device), pod ktorým sú 2 USB 2.0 porty. Vedľa nich je trochu prázdno a je tu iba DVI-D port. Doska od ASUS má na tomto mieste aj D-Sub konektor a DisplayPort. MSi z obrazových výstupov okrem DVI ponúkne iba HDMI 1.4. Vľavo od neho je dvojica USB 3.1 Gen 2 (z ASMedia radiča), ktoré sú jasne označené aj nálepkou. Nad HDMI a vpravo od neho je štvorica USB 3.1 Gen 1 (5Gbps) vyvedených z Intel čipsetu. Výbavu dopĺňa jeden gigabitový RJ-45 port a 5 pozlátených audio jackov s optickým S/PDIF výstupom. Oproti ASUS tak doska stráca v podobe obrazových výstupov a v tom, že nemá USB 3.1 typu C.
