Micro-ATX formát základných dosiek je formát, pri ktorom sa dá ešte uvažovať o stavbe relatívne nadupanej hernej mašiny, nakoľko umožňuje zapojiť viac ako jednu grafickú kartu. Základná doska Z97MX-Gaming 5 ponúka zapojenie dvoch kariet do SLI/CrossFire, kvalitnú zvukovú časť s viacerými zaujímavými funkciami, rýchle sieťové prenosy či M.2 slot a iné funkcie vhodné pre hráčov počítačových hier. To všetko za prijateľnú cenu.
Gigabyte Z97MX-Gaming 5 - Balenie, príslušenstvo
Ako každý správny výrobca základných dosiek, aj Gigabyte má svoju radu Gaming zameranú primárne na hráčov hier. Z97MX-Gaming 5 predstavuje najvyšší model z Gaming série mATX dosiek založených na Z97 čipsete. Cena pritom vôbec nie je prehnaná, skôr naopak, 130€ nie je veľa. Uvidíme, či však doska nesklame a kde sa šetrilo.
Na balení to nebude. Doska prišla v atraktívnom, lesklom balení. Predná strana krabice toho veľa neprezradí, no dá sa otvoriť a tam už čaká obrázok dosky z jej detailmi. Podrobnejší popis častí poskytne zadná strana.
To podstatnejšie je však vo vnútri. Tam okrem samotnej dosky nájdeme manuál, príručku pre rýchlu inštaláciu či DVD s ovládačmi a softvérom. Výbavu dopĺňajú SATA káble, záslepka na zadný panel či SLI mostík. Niekoho poteší možno aj nálepka.
Kompletné príslušenstvo
- užívateľský manuál
- príručka pre rýchlu inštaláciu
- záslepka na zadný panel
- 2x SATA3 káble
- SLI mostík
Gigabyte Z97MX-Gaming 5 - Funkcie dosky, špecifikácie
Keďže ide o hernú dosku očakávame od nej nejaké herné funkcie. U výrobcov základných dosiek býva dobrým zvykom, že nepodceňujú ani zvukový prejav. Tak je tomu aj tu a zvukovým kodekom je momentálne to najlepšie z integrovaných riešení - Realtek ALC1150. Nie je na to však sám a ku kvalite prispejú japonské Nichicon kondenzátory.
To však nie je všetko a Gigabyte si pre náročnejších poslucháčov pripravil ozajstnú špecialitu. Tou je možnosť fyzicky vymeniť zosilňovač na doske, ktorý je uložený v DIP patici. Užívatelia si tak podľa vlastných preferencií môžu vybrať vyhovujúci OP-AMP zosilňovač, ktorých by mala byť k dispozícii široká paleta. Podľa Gigabyte ide o lacný spôsob akým výrazne vylepšiť audio kvalitu bez kupovania drahých slúchadiel či iného high-end vybavenia. Ani tým audio vychytávky nekončia. Doska obsahuje malé prepínače, ktoré pripomínajú prepínače na vypínanie PCIe slotov. V tomto prípade však ide o Gain Boost prepínače, s ktorými je možné prepínať medzi 2,5x a 6x režimom pre zosilňovač.

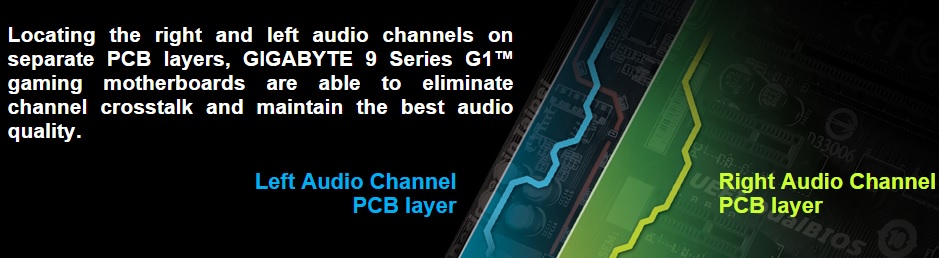

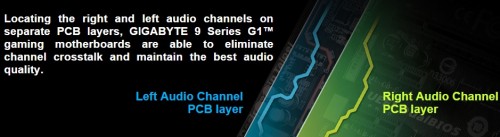

Audio časť AMP-UP je samozrejme na separátnej časti oddelenej od zvyšku PCB. Vrstvy pre ľavý a pravý kanál sú navyše taktiež oddelené čo by malo prispieť k čistote zvuku.
Pri audiu ešte sčasti zostaneme. Doska totiž na zadnom paneli má 4 USB 2.0 porty USB DAC-UP, ktoré poskytnú čistú a nerušenú dodávku elektriny pre DAC.
Gigabyte pokryl audio jacky a HDMI výstup na zadnom paneli zlatom. Zvýši sa tak odolnosť a zlepší sa prenos dát.

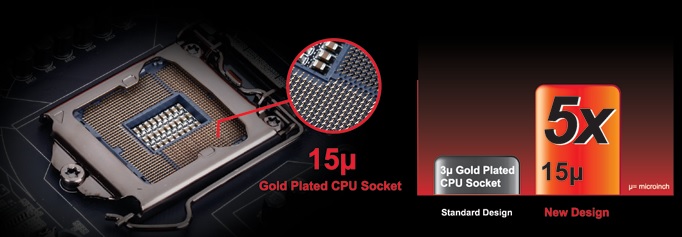

Spoločnosť zlatom nešetrila a 15 mikrogramov nájdeme aj v oblasti CPU socketu. Tým by mala byť zabezpečená vyššia spoľahlivosť a odolnosť.
Pre hráčov je pripravená aj sieť. Sieťová karta Killer bude uprednostňovať dáta z hier a do hier čím by sa mali eliminovať lagy.

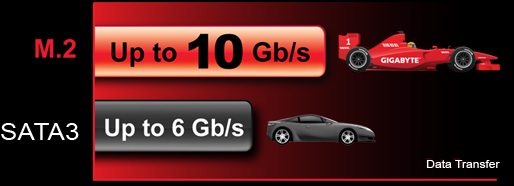

Prítomnosť SATA Express neurazí, no lepšie pôsobí M.2 slot s rýchlosťou 10Gbps, do ktorého je dostupných viac diskov.
Bez softvéru by to nebolo ono. Jedným z tých zaujímavejších je balík Game Controller, ktorý obsahuje súčasť Hot Key. S ňou si môžete aj na obyčajnej klávesnici naprogramovať vlastné makrá, ktoré sa vám hodia v hraní.
Pri ostreľovaní potrebujete pevnú ruku. K tomu vám dopomôže Sniper Key, ktorý umožní meniť citlivosť myši keď ste v sniper mode.
Špecifikácie
| Gigabyte Z97MX-Gaming 5 | |
Formát | mATX (24,4x24,4cm) |
Socket | Intel LGA1150 |
Čipset | Intel Z97 Express |
Operačné pamäte | 4 DIMM sloty maximálne 32GB DDR3 v dvojkanálovom zapojení s frekvenciou 3100MHz (OC) podpora XMP podpora non-ECC pamätí |
Rozširujúce sloty | 1x PCIe 3.0 x16 1x PCIe 3.0 x16 (elektricky zapojený ako x8) 1x PCIe 2.0 x16 (elektricky zapojený ako x4) 1x PCIe 2.0 x1 |
Úložisko | Intel Z97 čipset 6x SATA3 1x M.2 Socket 3 s M Key (10Gbps) 1x SATA Express (10Gbps) |
USB | Intel Z97 čipset 6x USB 3.0 (4x na zadnom paneli, 2x na doske) 8x USB 2.0 (4x na zadnom paneli, 4x na doske) |
LAN | 1x Qualcomm Atheros Killer E2201 Gigabit LAN |
Multi-GPU | nVidia 2-Way SLI a AMD 2-Way CrossFireX |
Audio | AMP-UP 7.1-kanálové HD audio kodek Realtek ALC1150 |
Zadný panel | 1x PS/2 pre klávesnicu 1x PS/2 pre myš 1x D-Sub 1x DVI-D 1x HDMI 4x USB 2.0 (s DAC-UP) 4x USB 3.0 1x RJ-45 5x audio jack 1x optický S/PDIF výstup |
Interné konektory | 1x konektor pre pripojenie PC skrine 2x konektor pre CPU ventilátor (4pin) 3x konektor pre systémové ventilátory (4pin) 1x 24pin EATX konektor 1x 8pin ATX 12V konektor 1x AAFP 2x USB 2.0 konektor 1x USB 3.0 konektor 1x S/PDIF výstup 1x jumper pre vymazanie CMOS 1x DIP prepínače |
Dodávaný softvér | ovládače Norton Internet Security EasyTune EZ Setup Fast Boot Game Controller ON/OFF Charge Smart TimeLock Smart Recovery 2 System Information Viewer USB Blocker |
Cena (apríl 2015) | od 130€ (zdroj: heureka.sk) |
Gigabyte Z97MX-Gaming 5 - Čipset, bližší pohľad na dosku
Čipset
Základná doska v dnešnom teste ťaží z moderného Intel Z97 čipsetu, ktorý prekonáva iba Intel X99 čipset pre fajnšmekrov. Z97 oproti minulému Z87 neprináša príliš veľa markantných zmien. Hlavnou devízou je podpora procesorov Core 5. generácie (Broadwell) a podpora nového rozhrania M.2. PCH dokáže poskytnúť disku zapojenému do M.2 slotu 2 PCIe 2.0 linky, čím sa celková teoretická rýchlosť vyšplhá na 10Gb/s.
PCIe linky sú rozdelené štedrejšie do 1x 16, 2x8 alebo 1x8+2x4 kombinácií. USB 3.0 podporuje čipset 6, USB 2.0 až 14. Čipset podporuje 6 SATA3 portov či eSATA port. Nechýba podpora pre zapojenie 3 monitorov naraz. Oficiálna podpora zo strany procesora je do frekvencie 1600MHz aj pre nízkonapäťové moduly. Z97 je čipset vhodný pre pretaktovanie nakoľko umožňuje meniť BCLK.
Detaily dosky

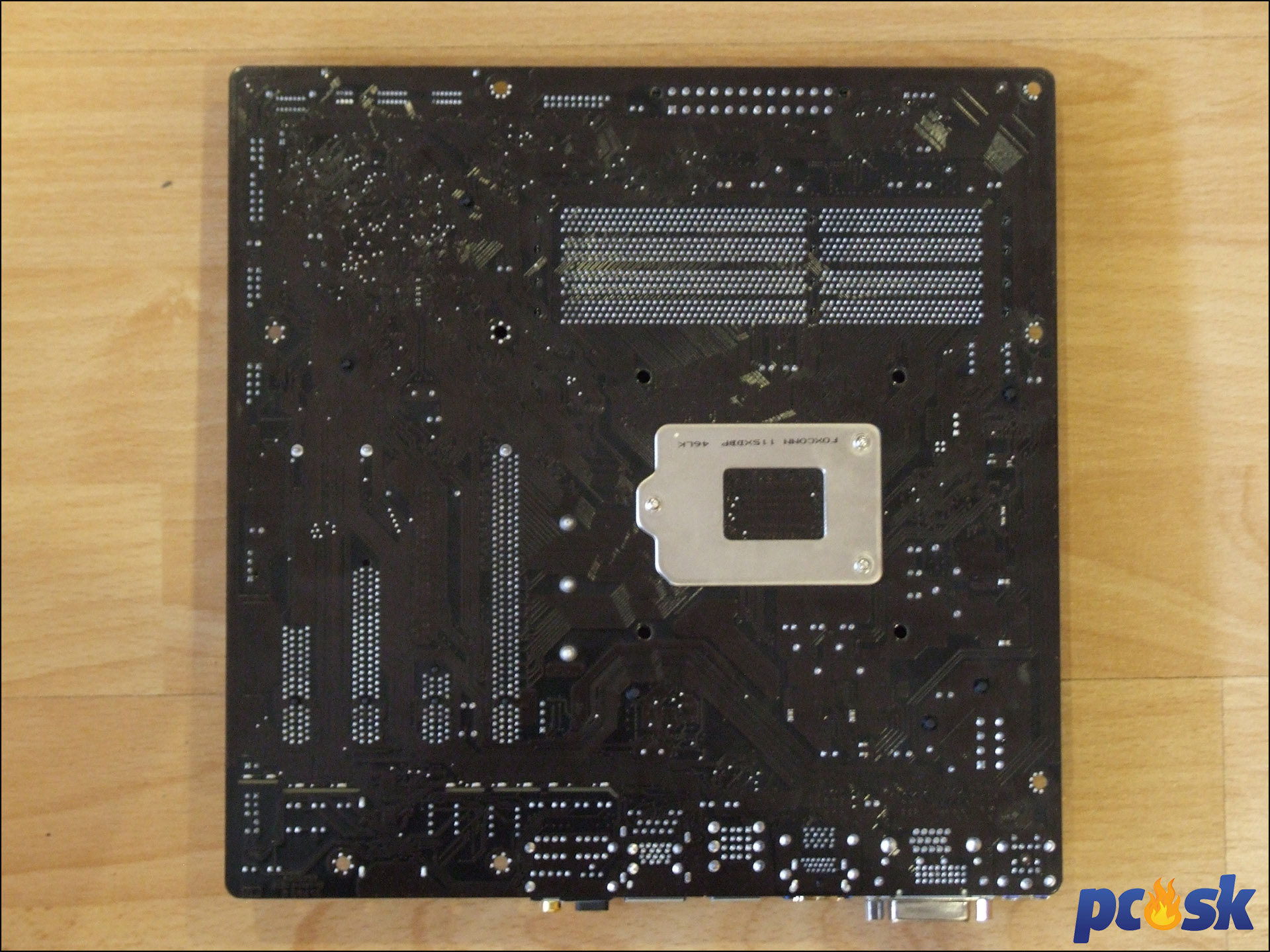

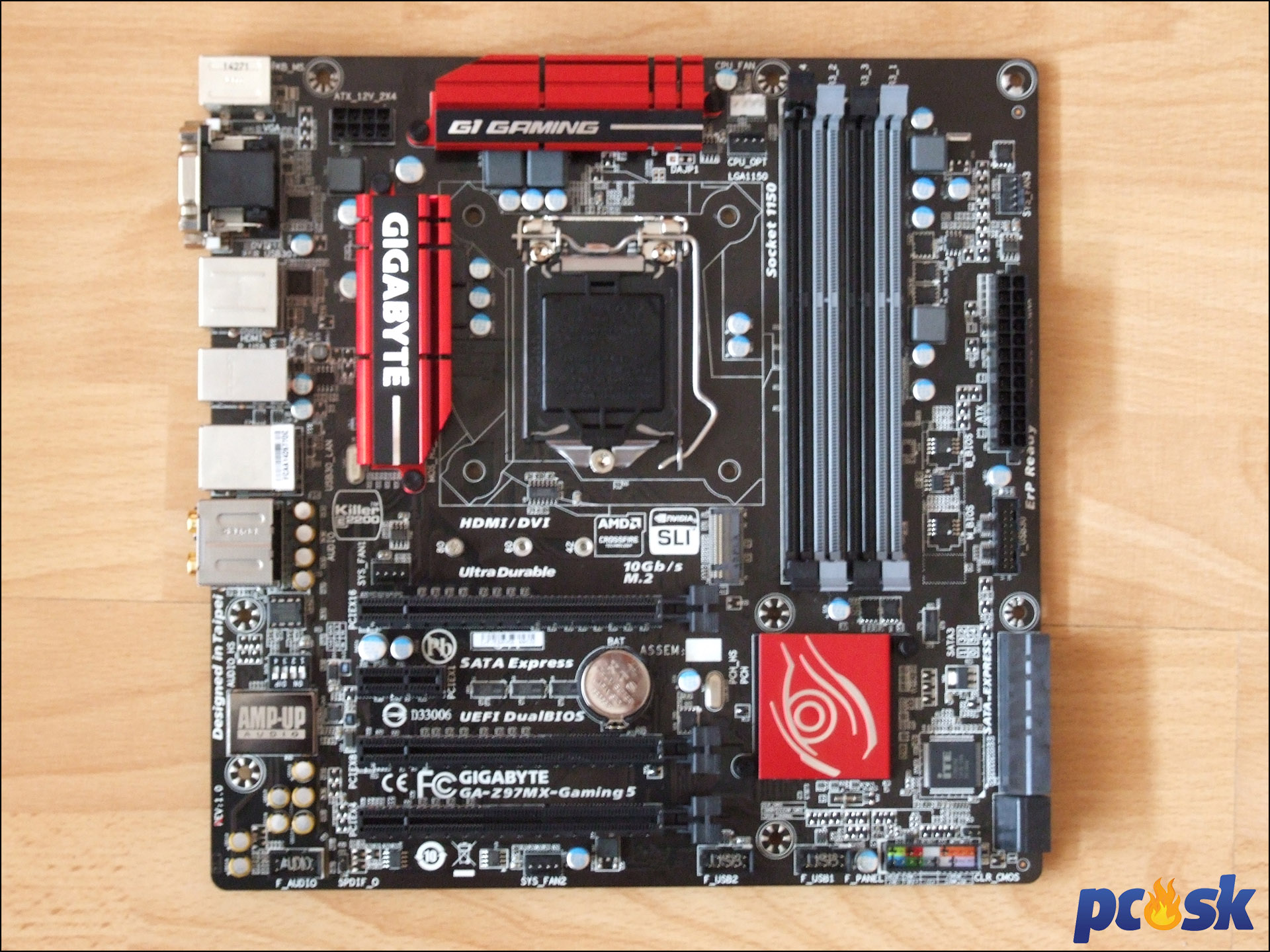

Herná doska je vyvedená v čierno-červenom kabáte, pričom červené sú pasívy nad VRM a PCH. Zadná strana PCB prezradí hlavne pripojenie PCIe slotov. PCB tvorí 6 vrstiev a je pomerne pevné. Layout dosky je tradičný a všetky konektory sú dobre dostupné na kraji dosky.

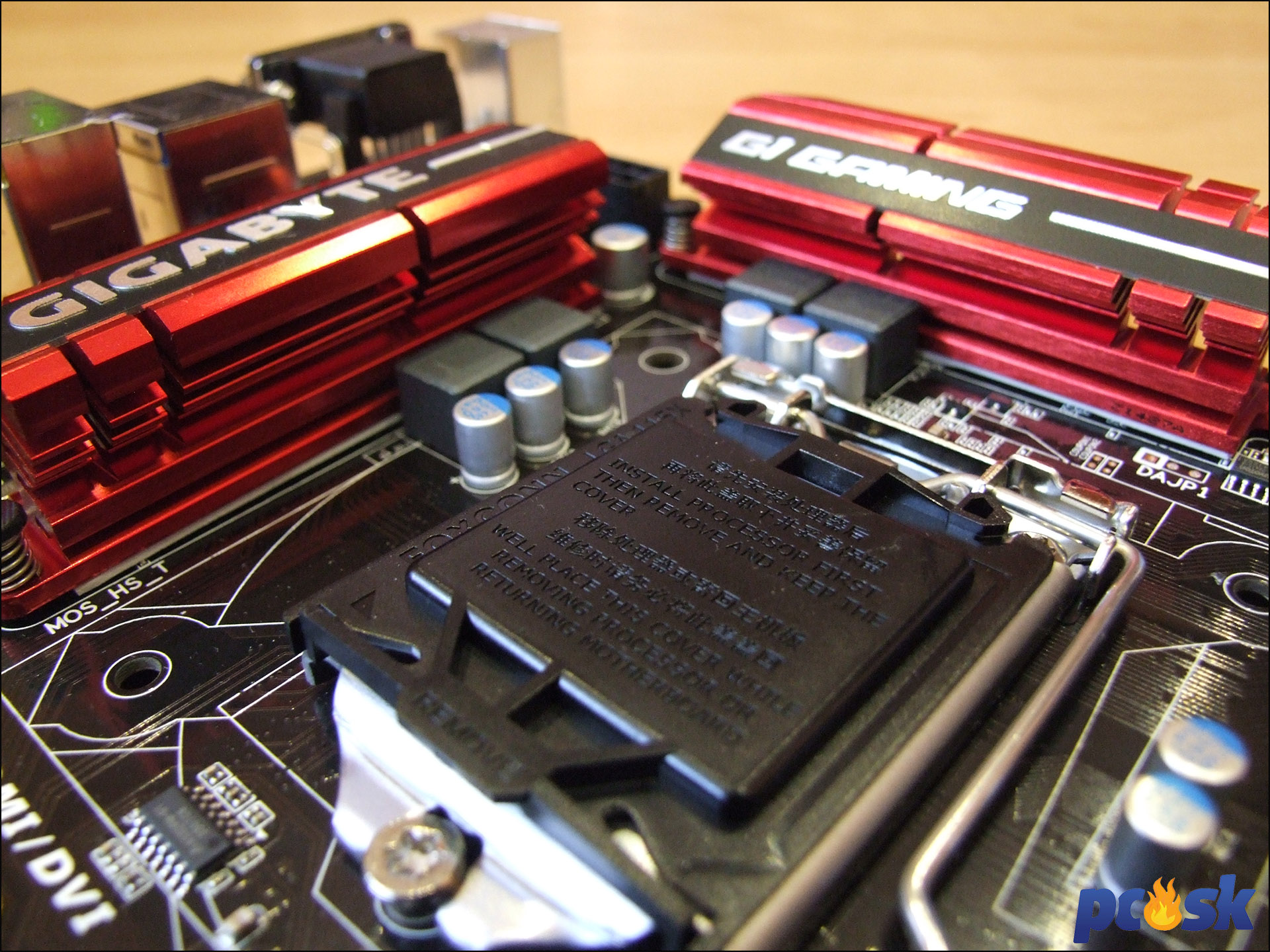

Dostávame sa k oblasti procesora. Ten zapadne do patice LGA1150. Spoločnosť mu budú robiť iba 4 fázy digitálneho napájania. Na masívne pretaktovanie tak doska zrejme najvhodnejšia nebude. Čo sa mi však nepáčilo viac je uchytenie pasívov. Tie držia iba plastové push-piny a pasívy sú tak pomerne voľné. Stačí jemný tlak a pasívy sú odklonené.

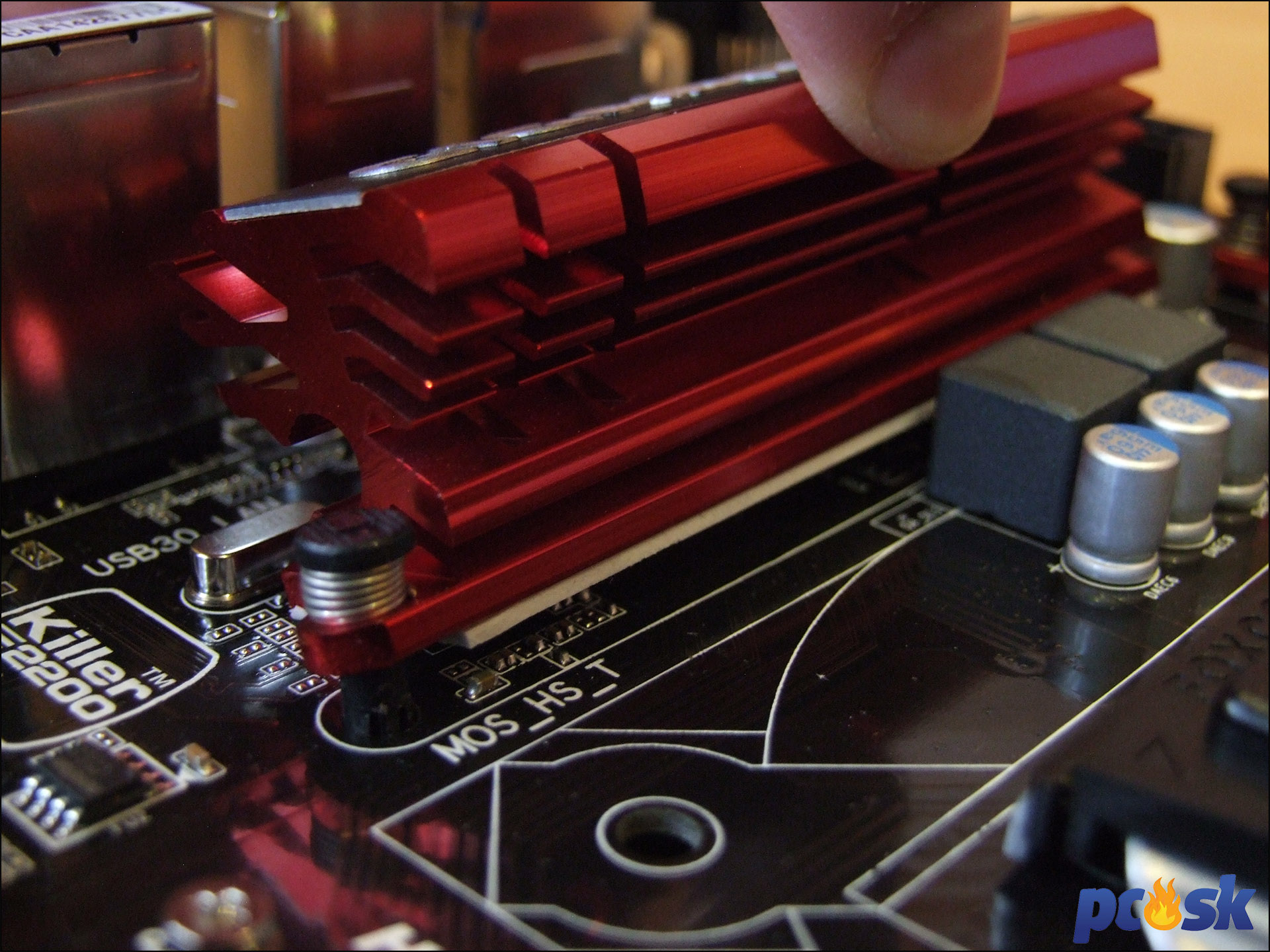

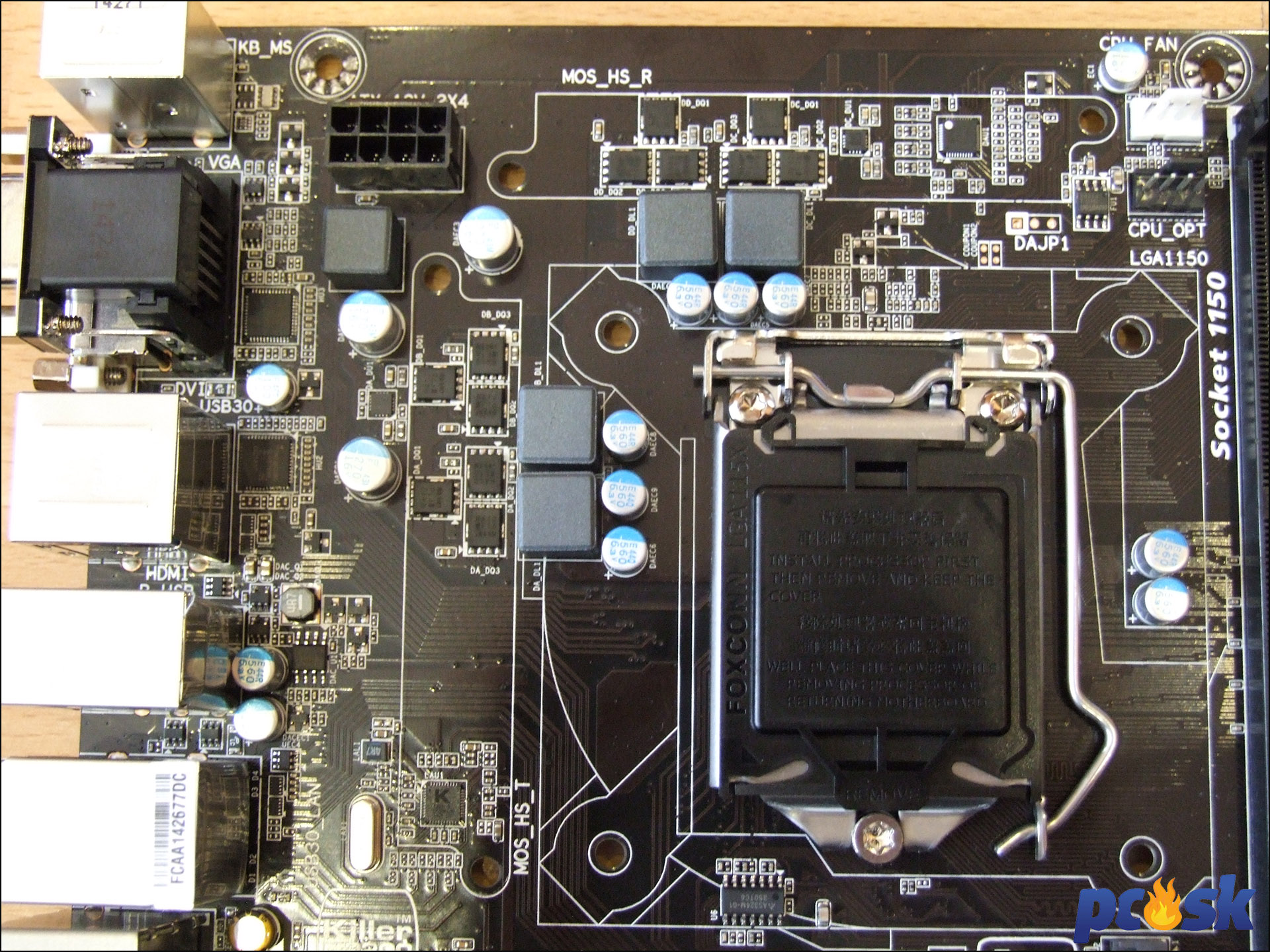

Po zhodení pasívov sa odhalia MOSFETy, ale aj sieťový čip Killer E2201.

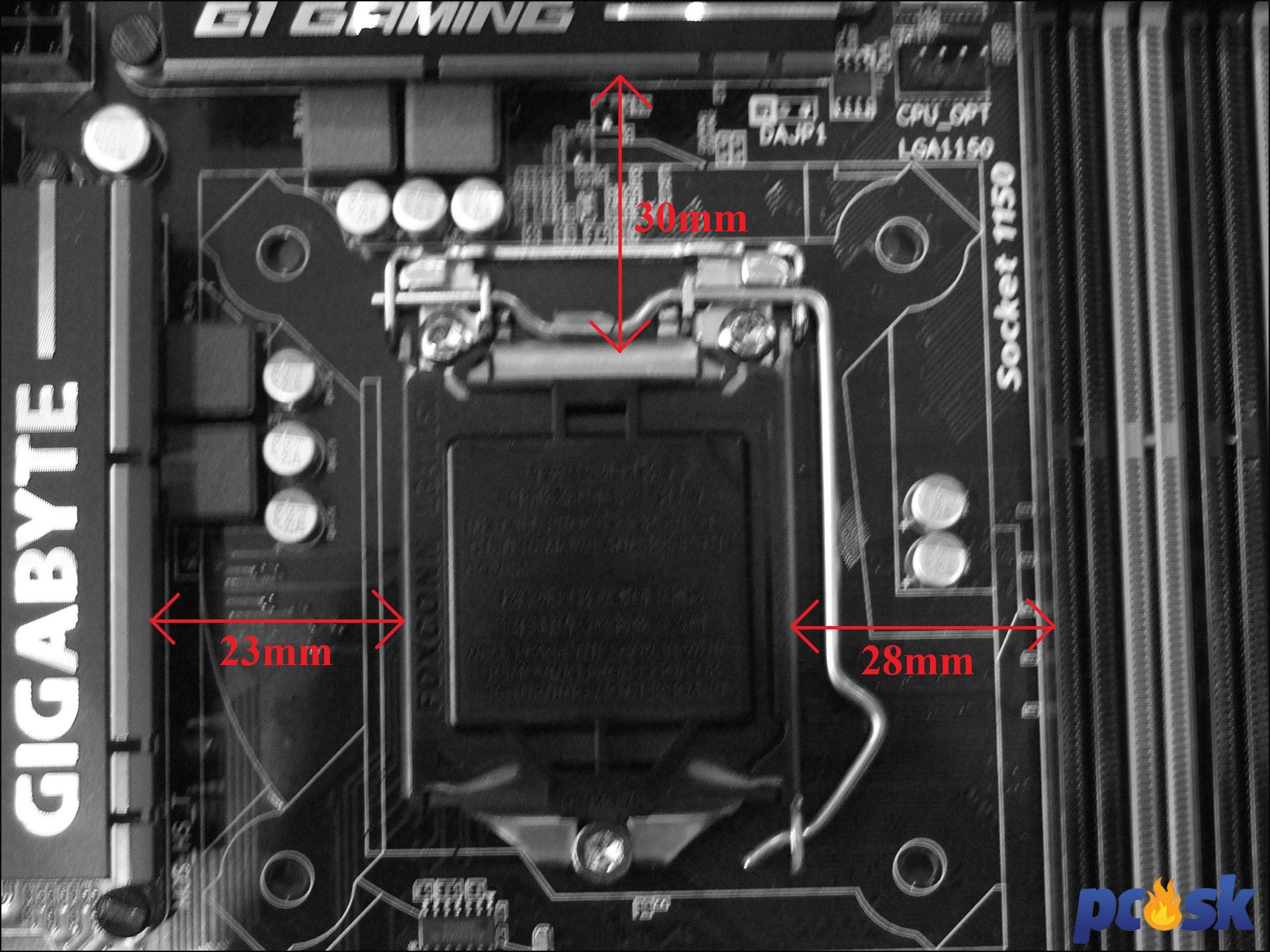

Robustné dvojveže (zvlášť pri osadení krajného ventilátora) môžu kolidovať s vyššími pamäťovými slotmi, preto buďte pri voľbe chladiča opatrní.

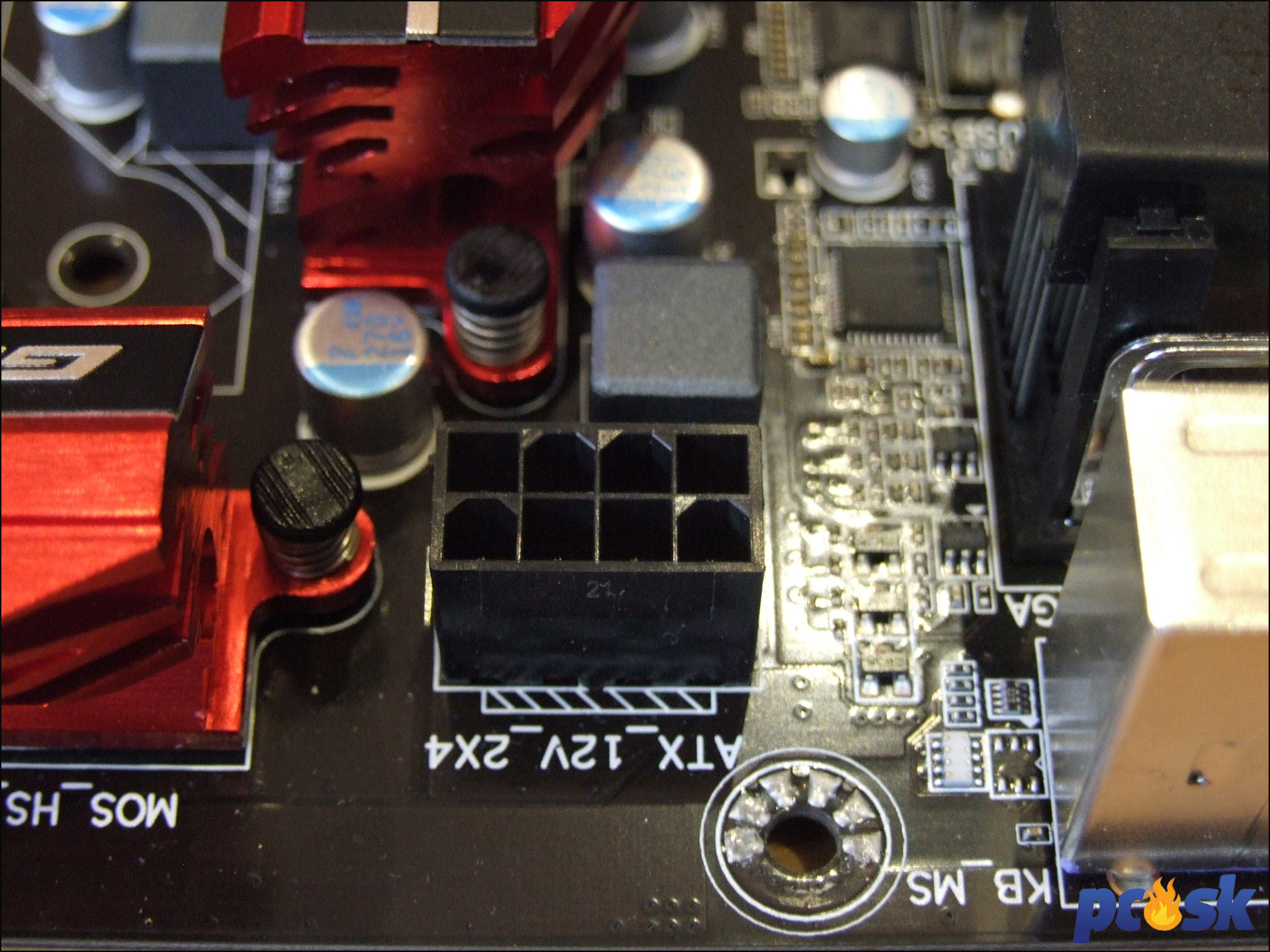

8-pinový EATX konektor napájania procesora je na tradičnom mieste.

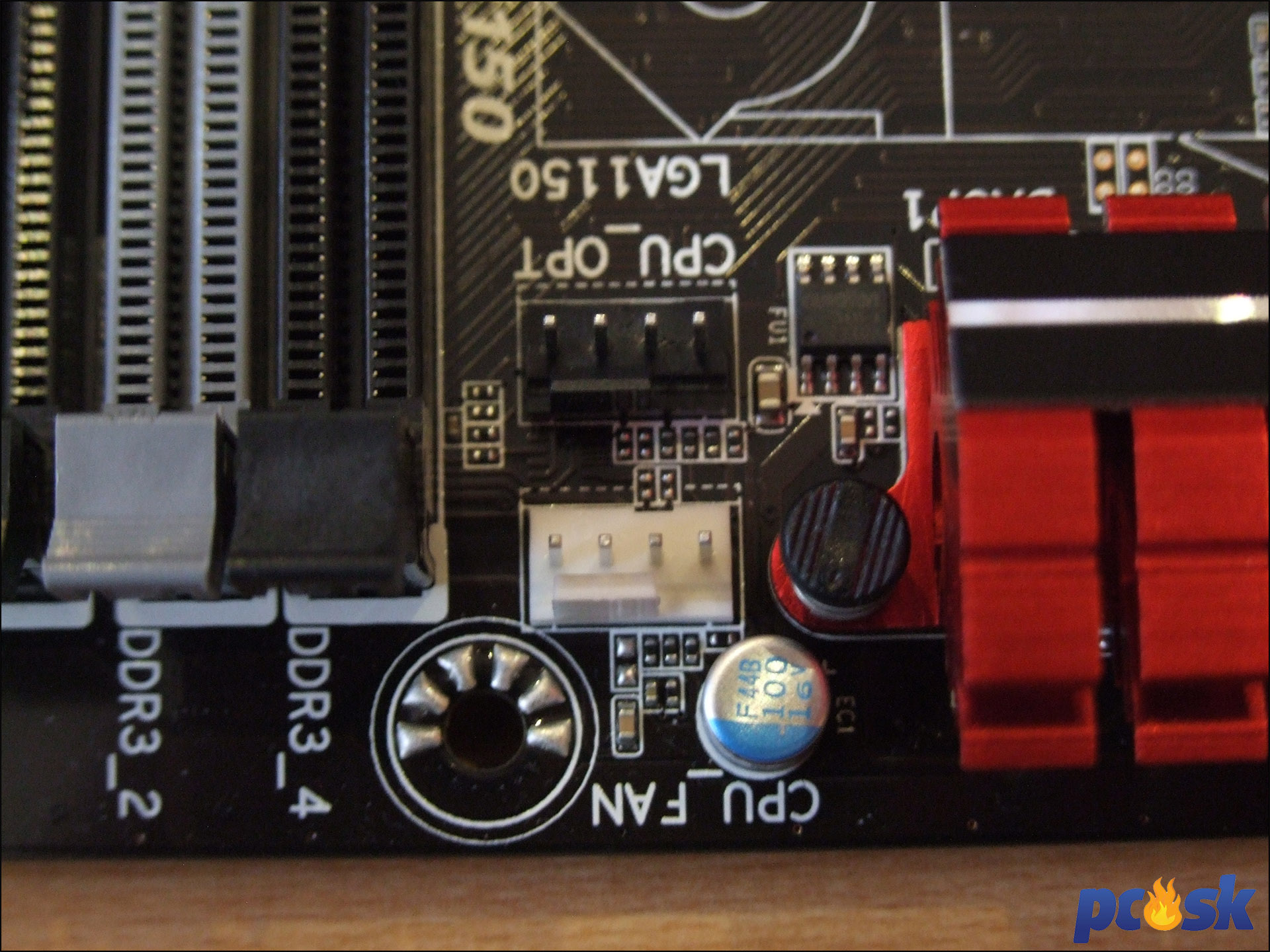

Pre chladenie procesora sú k dispozícii dva 4-pinové konektory. Tým hlavným je biely konektor.

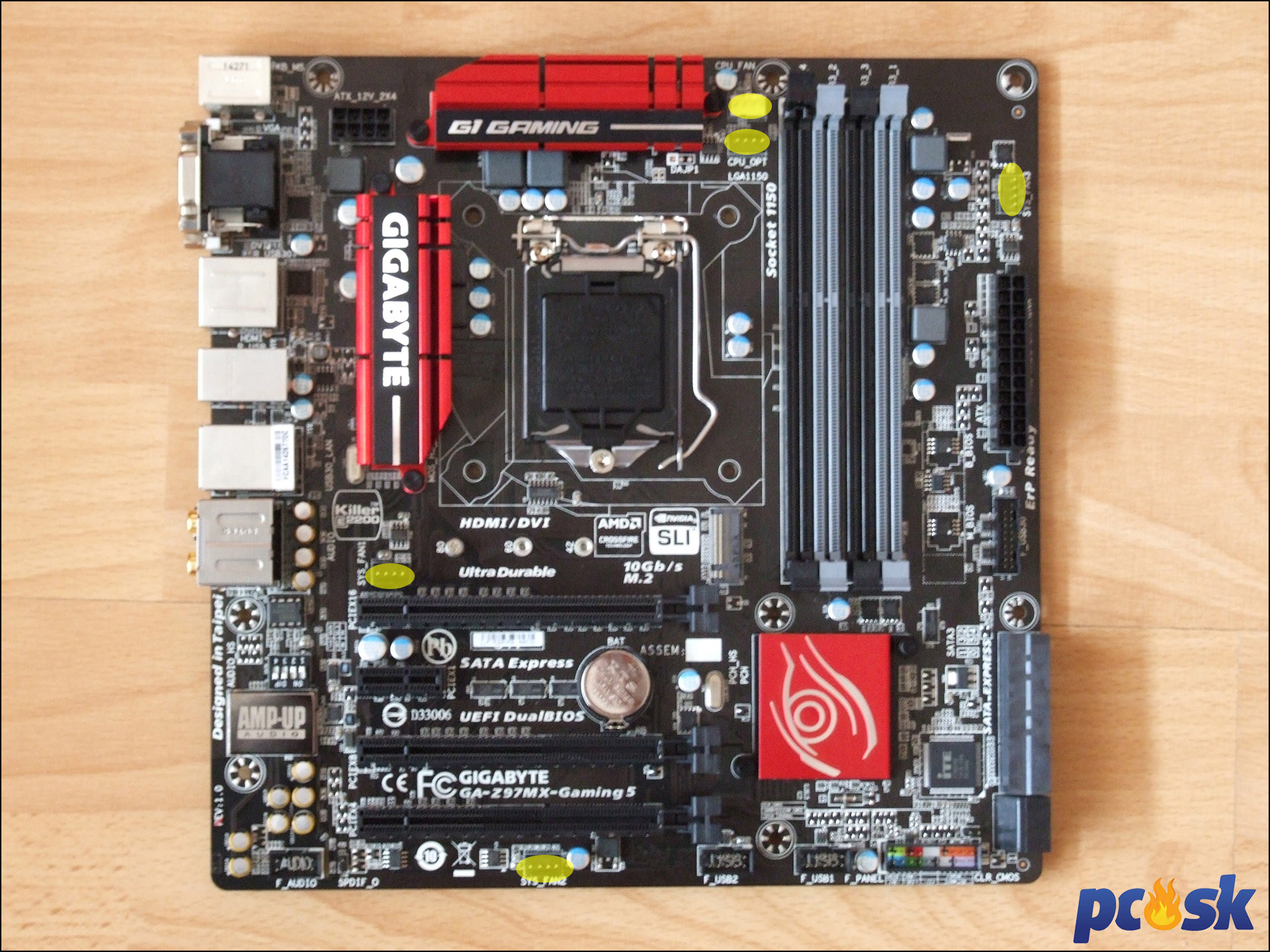

Doska mATX formátu poskytne dostatok konektorov pre ventilátory. Celkovo je ich až 5 a všetky sú 4-pinové.

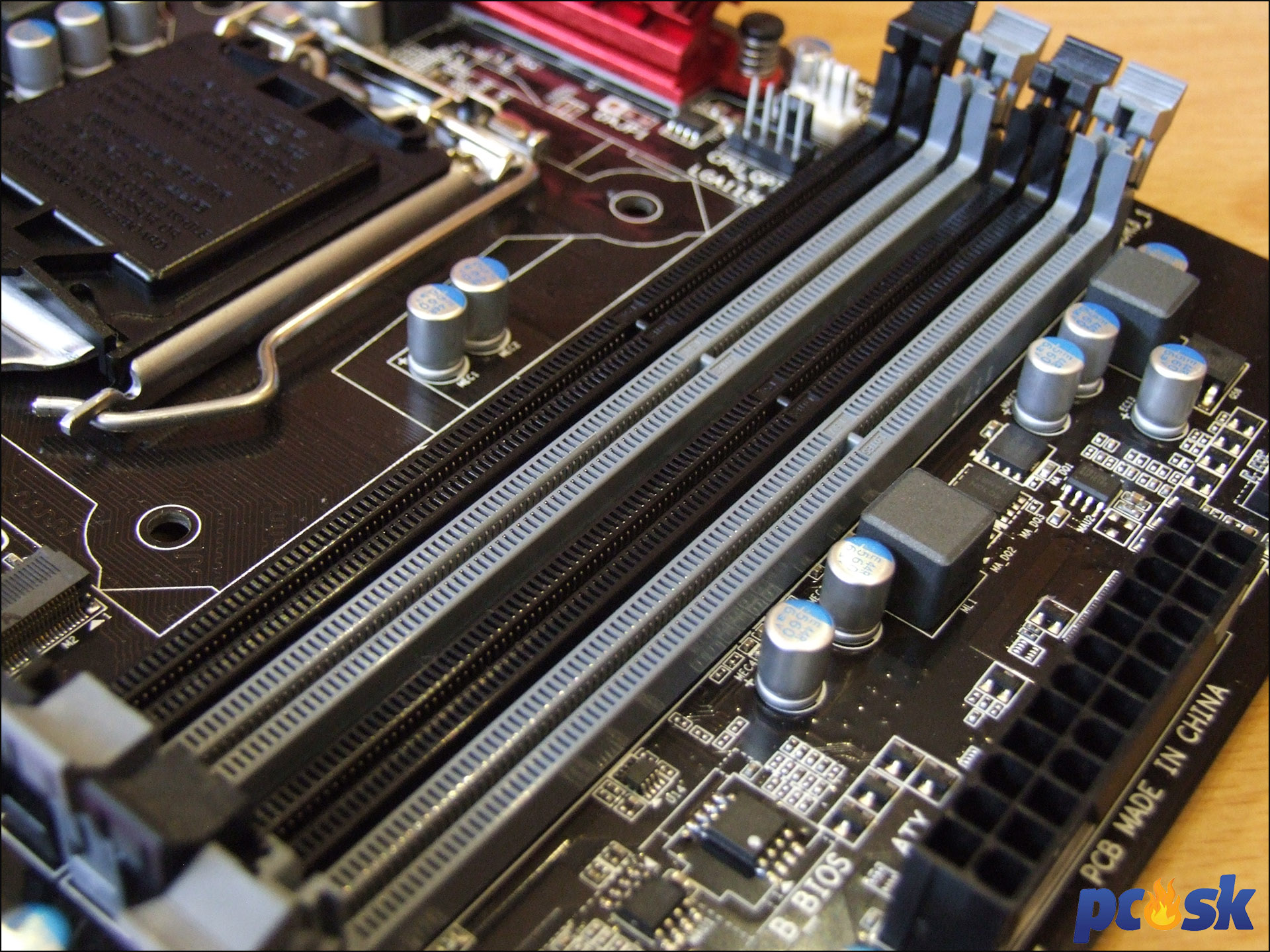

DIMM sloty pre DDR3 operačné pamäte sú 4 a vložíte do nich najviac 32GB pamäte. Pri pretaktovaní by doska mala zniesť frekvenciu aj viac ako 3100MHz. Podporované je samozrejme aj dvojkanálové zapojenie, pre ktoré sú primárne vyhradené sivé sloty. Nechýba podpora non-ECC pamätí či XMP profilov.

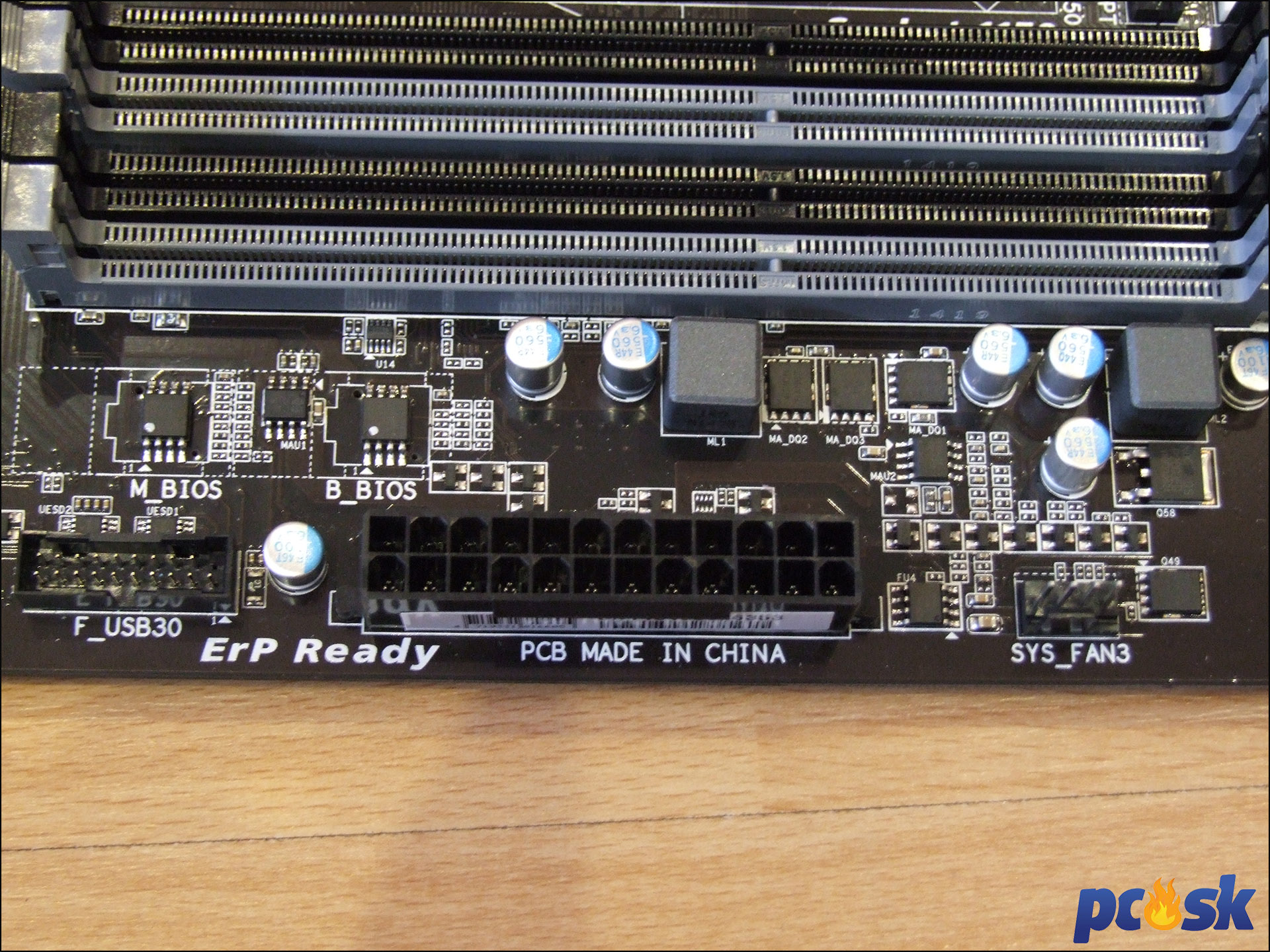

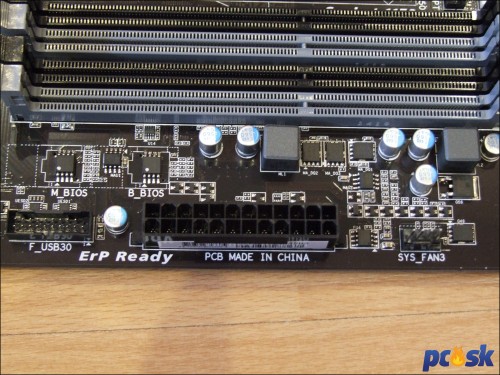

Spoločnosť DIMM slotom robí jeden z trojice konektorov pre systémové ventilátory, 24-pinový konektor napájania a jediný interný USB 3.0 konektor, s ktorého pomocou získate 2 USB 3.0 porty. Za povšimnutie stojí aj dvojica BIOSov. Na doske sa však bohužiaľ nenachádza žiadny prepínač, s ktorým by sa medzi BIOSmi prepínalo. Jeden z BIOSov slúži ako záložný a je možné ho nahrať pri havárii.

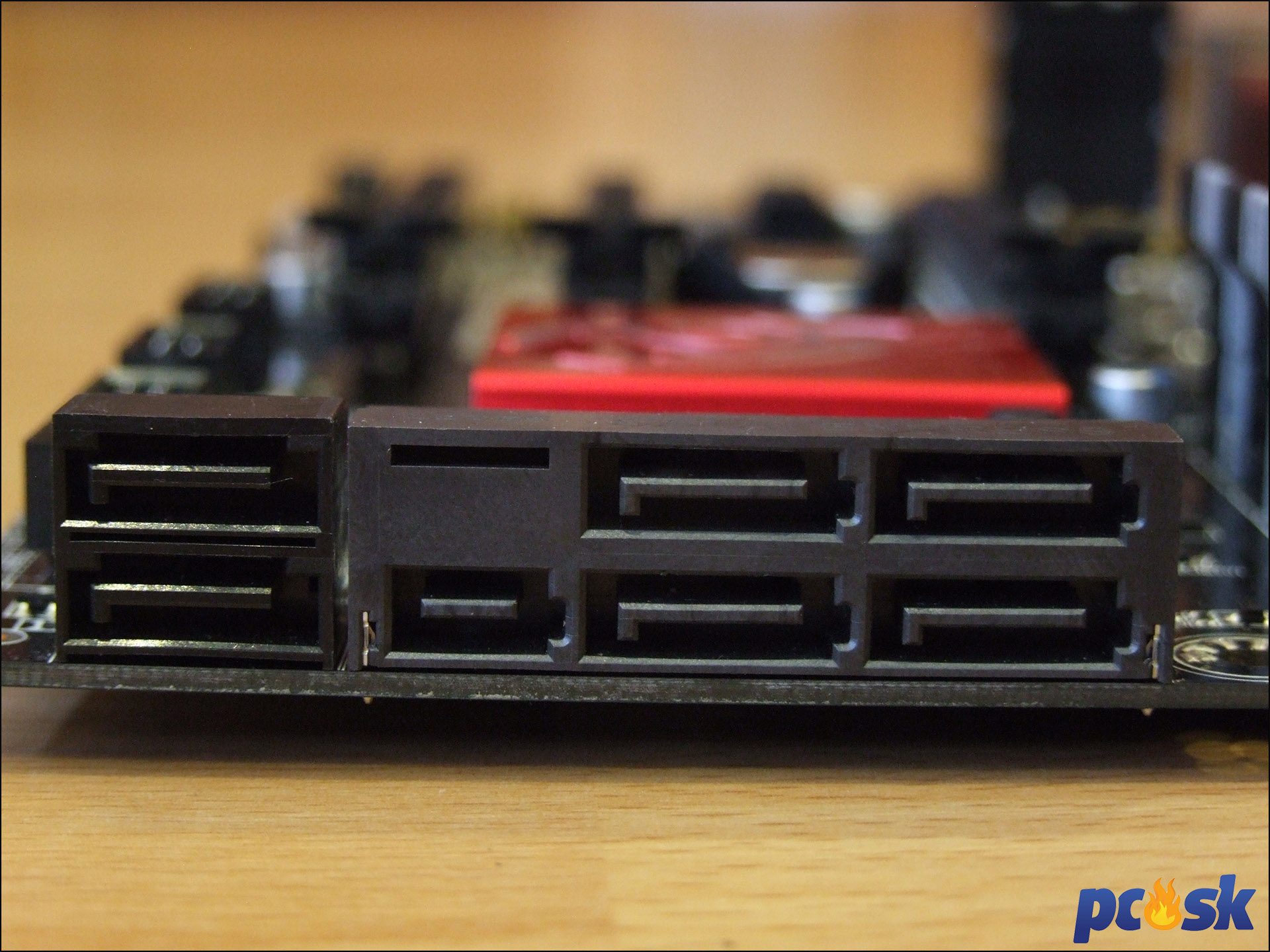

Disky zapojíte do jedného zo 6 SATA3 konektorov. Všetky sú vyvedené z čipsetu a je možné ich kombinovať do RAID0, 1, 5 a 10 polí. Spodné dva porty sú rezervované pre SATA Express (10Gbps). Pre ich využitie je tak potrebné navštíviť BIOS. V prípade, že osadíte disk do M.2 slotu prídete o SATA 4 a 5 porty.

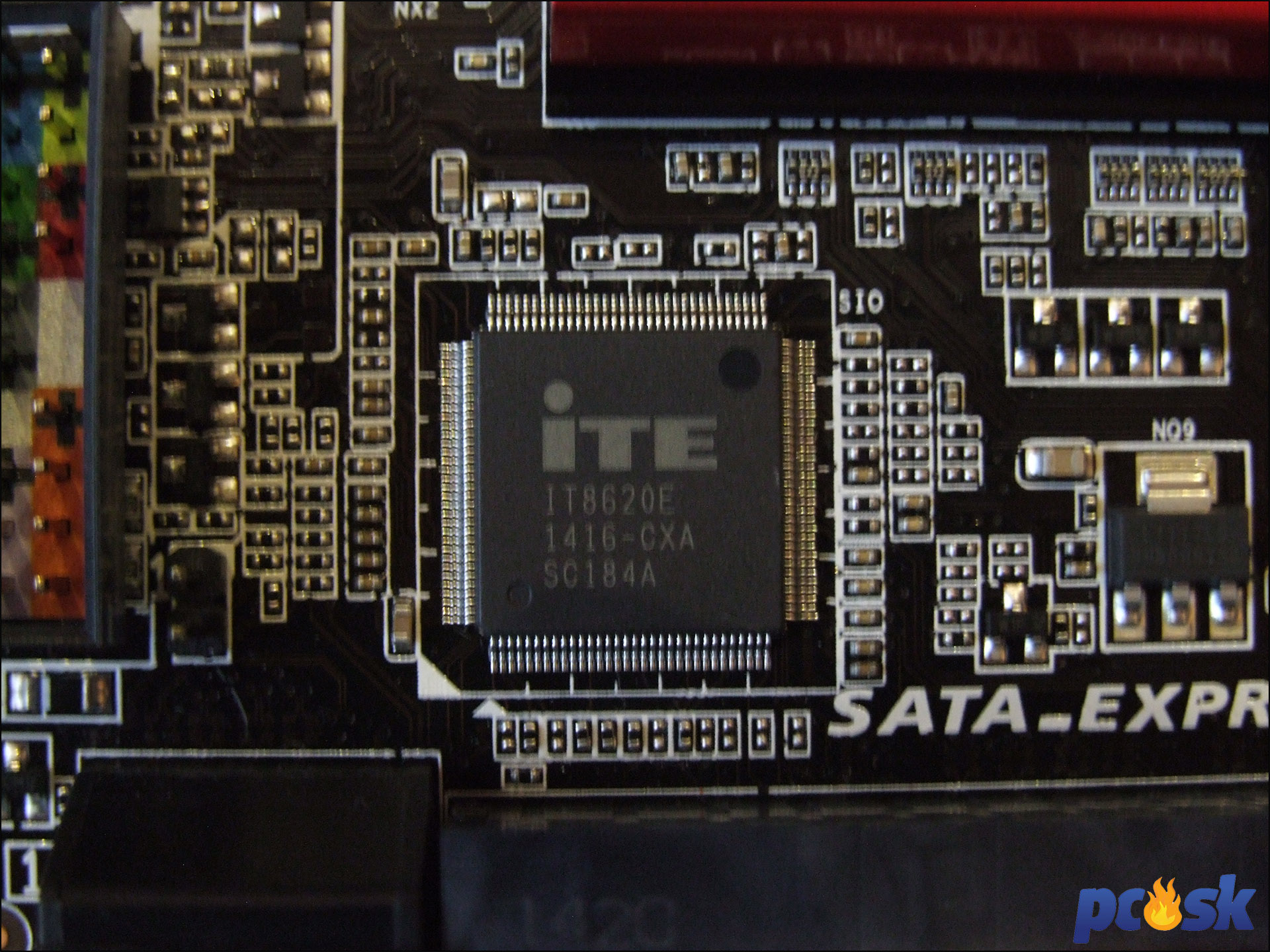

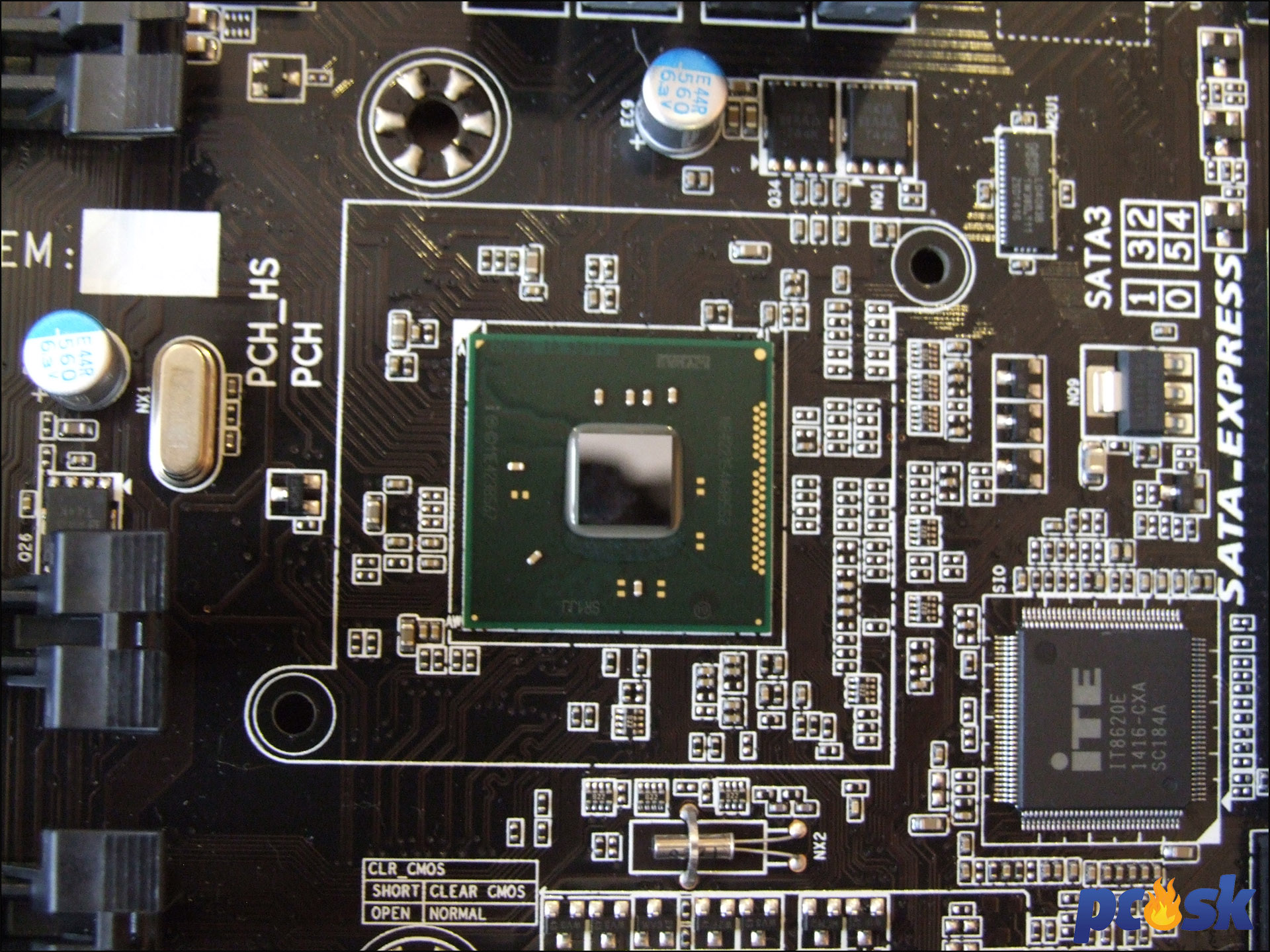

Za panelom zo SATA portami sa ukrýva veľký I/O čip, ktorým nie je Nuvoton, ale ITE IT8620E.
Neprehliadnuteľným je aj pomerne malý pasív nad čipsetom Z97. Ten je opäť chabo upevnený plastovými push-pinmy. Hliníkový pasív neukrýva okrem čipsetu nič zaujímavé.

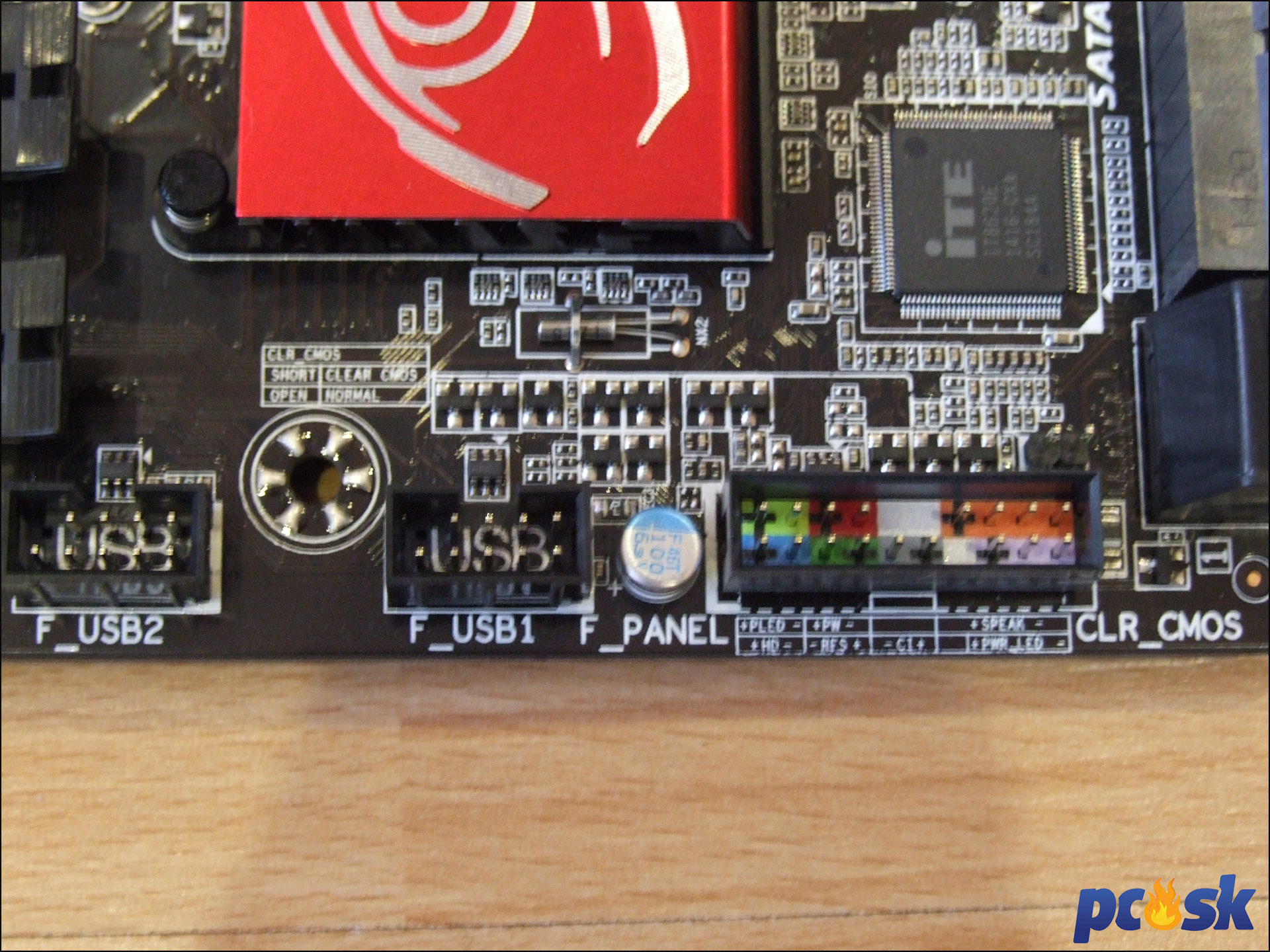

Pravý spodný okraj dosky ponúkne konektor pre pripojenie PC skrine a dvojicu interných USB 2.0 konektorov, s ktorými získate ďalšie 4 USB 2.0 porty. Nad konektorom pre pripojenie PC skrine sa nenápadne ukrýva jumper pre vymazanie CMOS.

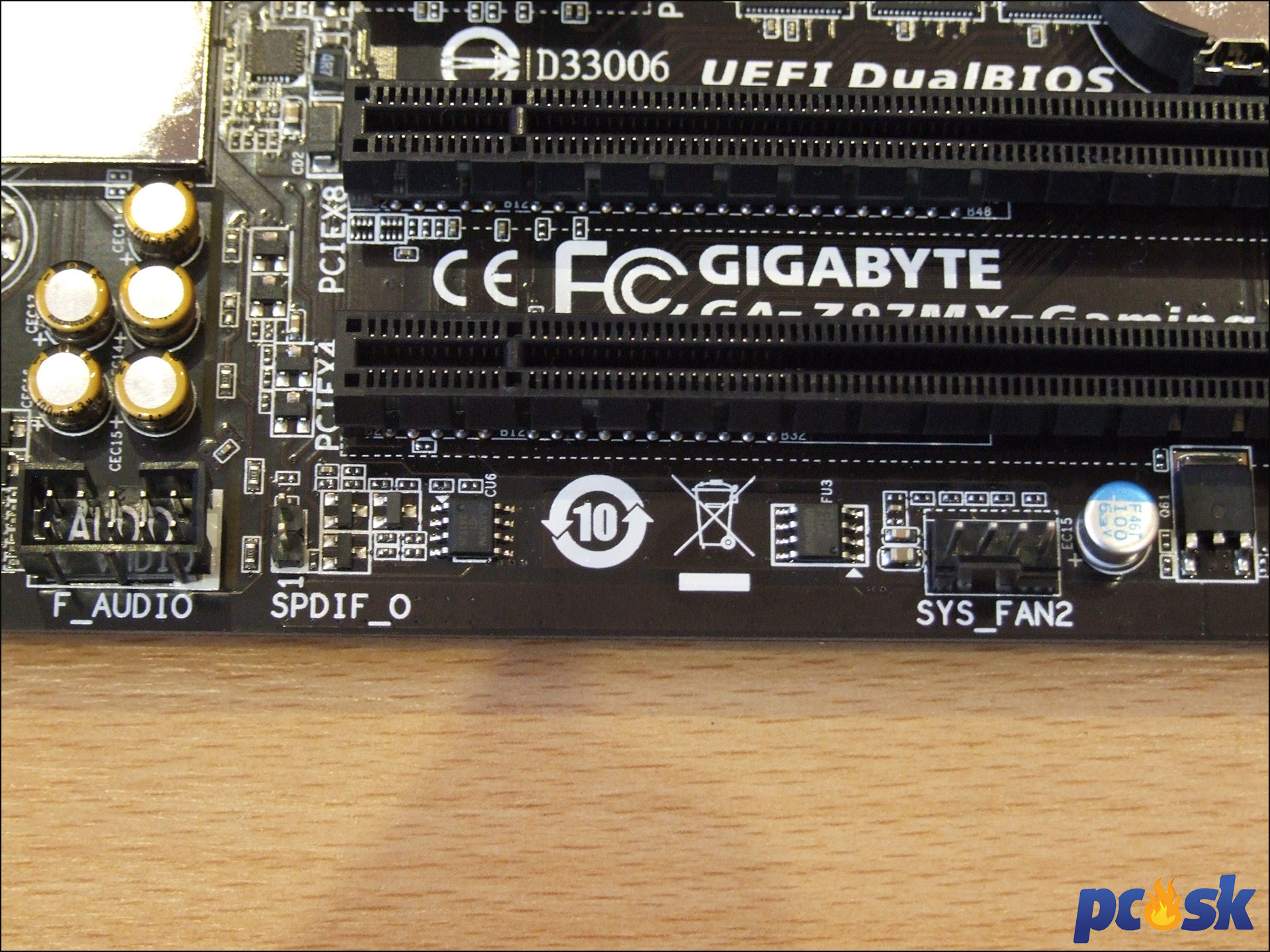

Spodný okraj ďalej nesie ďalší 4-pinový konektor pre systémový ventilátor, SPDIF výstup a AAFP konektor pre vyvedenie audia na predný panel.

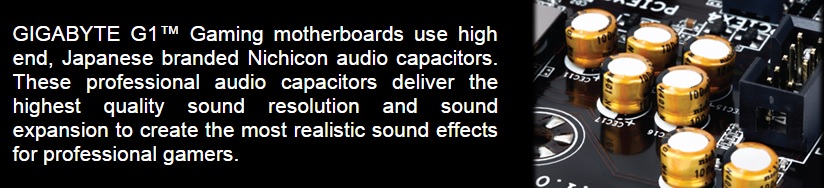

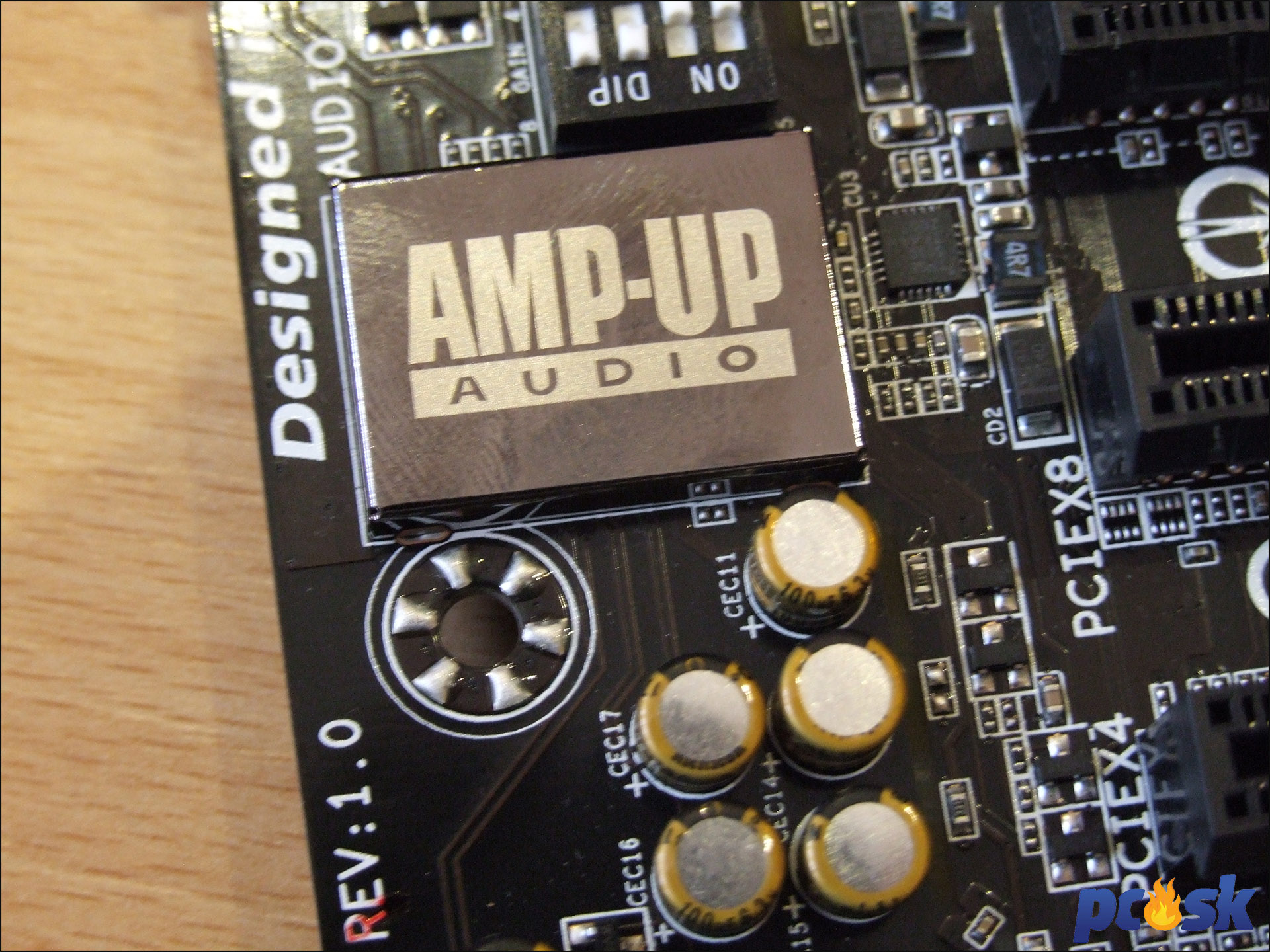

Audio časťou na tejto doske je AMP-UP o čom hrdo hlása nápis na EMI štíte na kodeku. Tým je Realtek ALC1150 so SNR 115dBA. Nechýbajú samozrejme japonské Nichicon kondenzátory a oddelené PCB, ktoré efektne svieti počas prevádzky. Niekomu to však môže prekážať a našťastie je tu možnosť vypnúť podsvietenie v BIOSe.

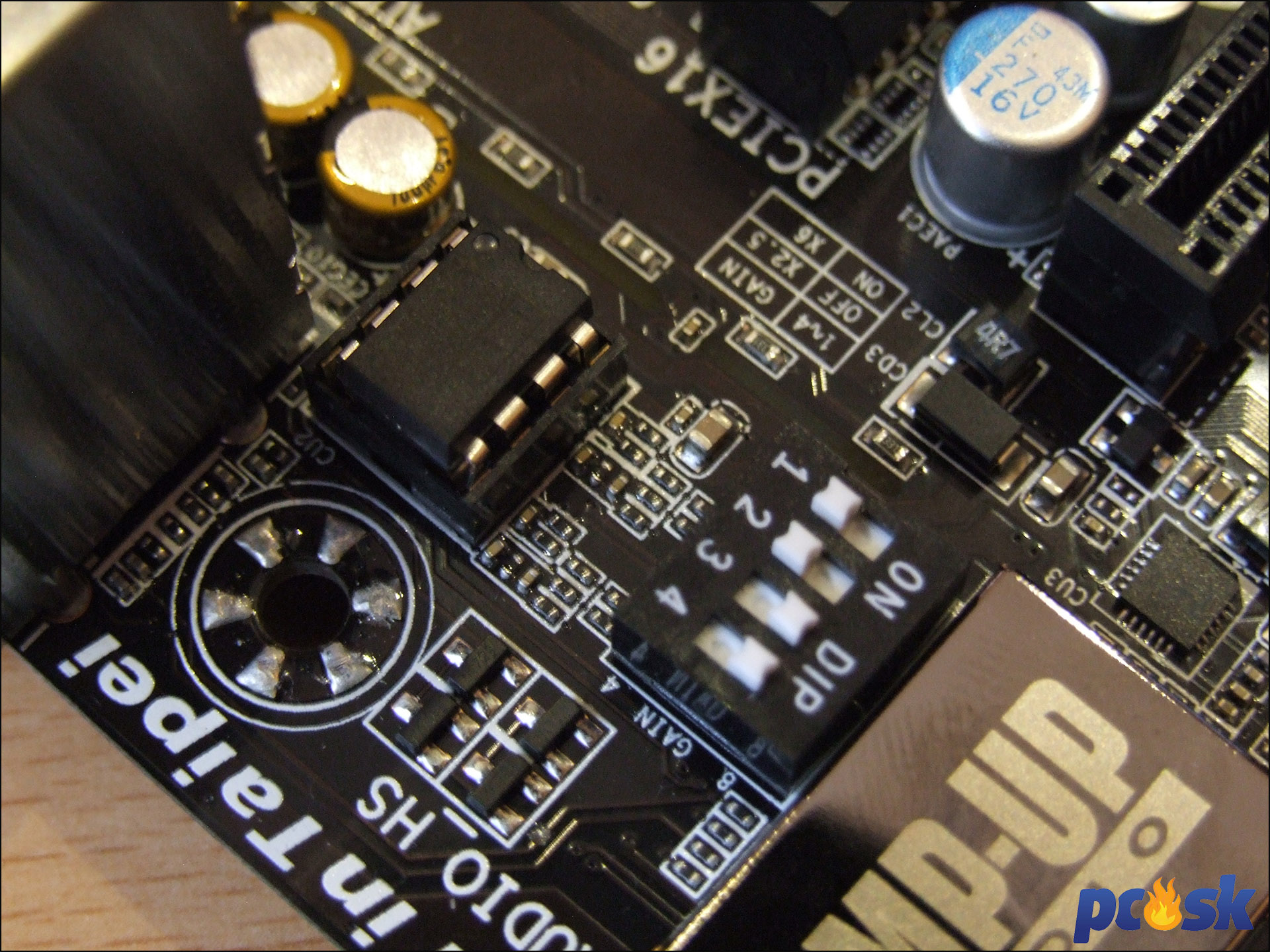

Špecialitkou dosky pre užívateľov s citlivým uchom je vymeniteľný zosilňovač. Na doske je osadený TI OPA2134, no zákazník si môže vložiť vlastný podľa svojich preferencií a upraviť tak zvukový výstup dosky. 4 prepínače pripomínajúce vypínače PCIe liniek slúžia taktiež pre zvuk. Túto funkciu Gigabyte nazýva Gain Boost a je s ňou možné meniť medzi štandardným 2,5x alebo vysokým 6x režimom zosilnenia.

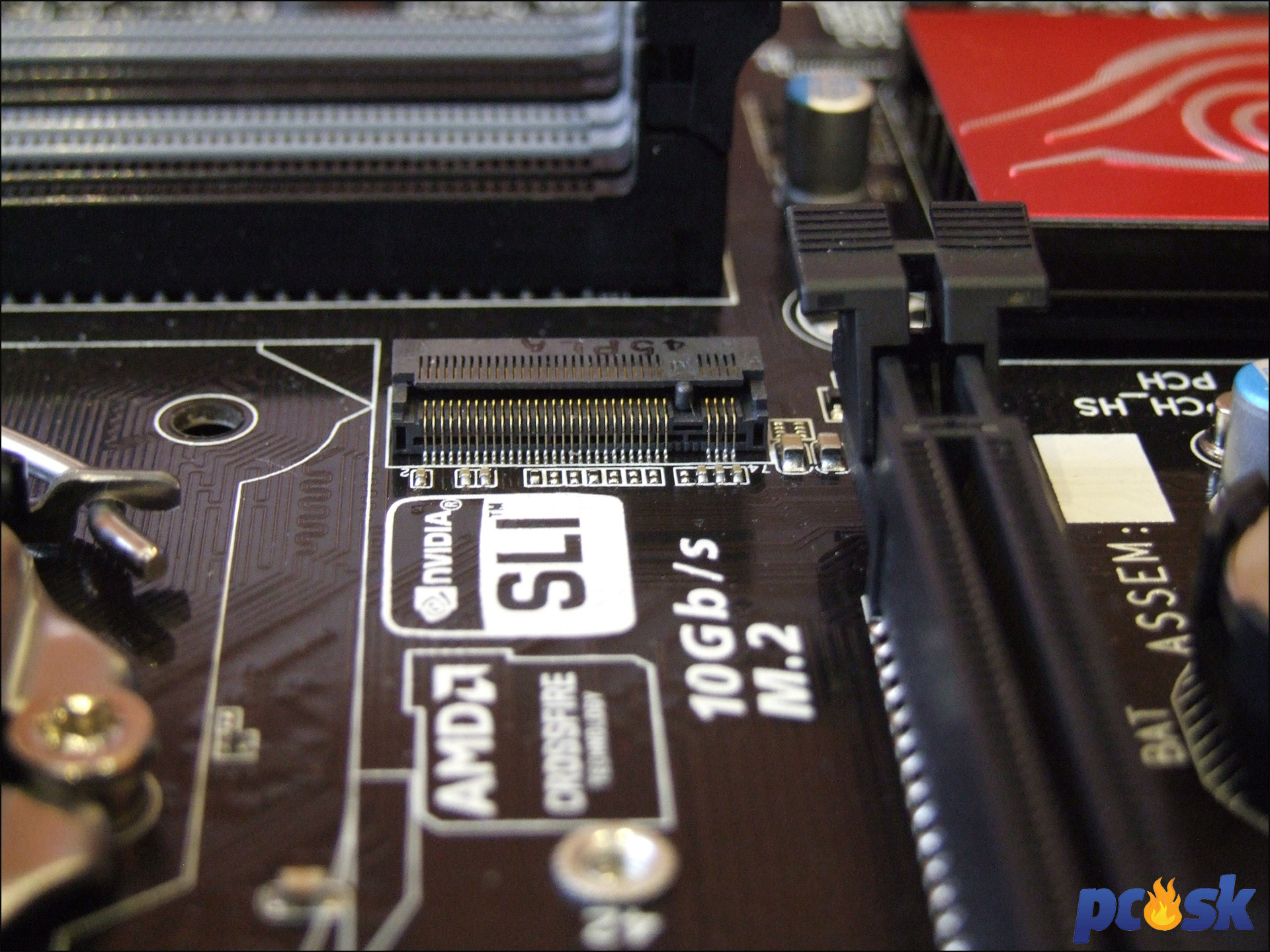

Na dosku mATX formátu si našiel cestu aj M.2 Socket 3 slot s rýchlosťou 10Gbps. Ten podporuje ako SATA3 tak i PCIe režim a osadíte do neho SSD s maximálnou dĺžkou 80mm. Pri jeho využití prídete o 2 SATA3 porty.

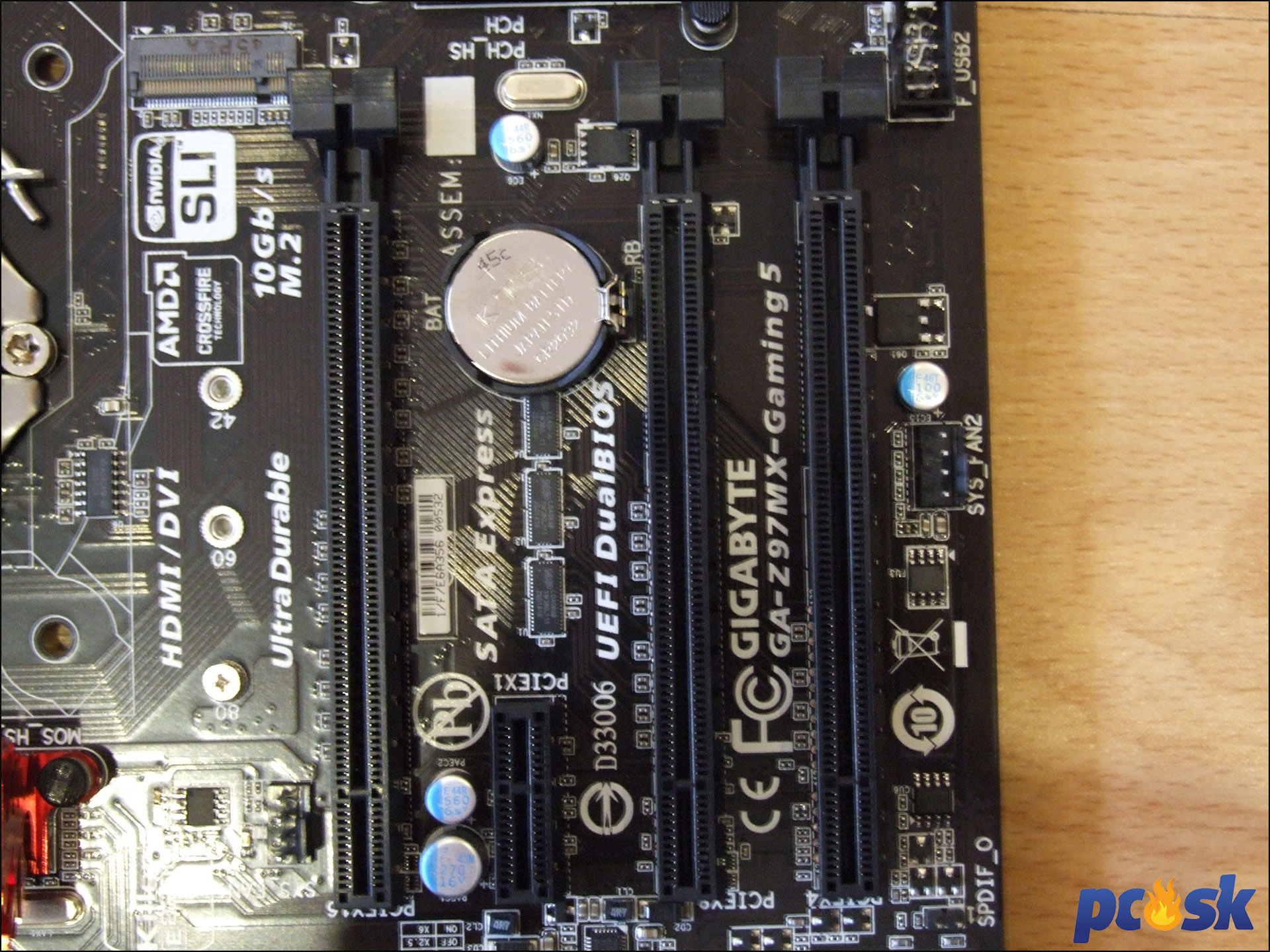

Herná doska je slušne pripravená na grafické karty. Tie môžete teoreticky osadiť do 3 PCIe slotov. Prvé 2 sú štandardu 3.0, posledný štandardu 2.0. Na tom až tak nezáleží, no prvý poskytne plných 16 liniek, druhý 8 a posledný iba 4 linky. Posledný PCIe slot sa navyše nemôže zúčastňovať v multi-GPU konfigurácii. Doska podporuje 2-Way SLI aj CrossFireX a v prípade jeho využitia si sloty rozdelia linky v pomer x8/x8. Vzdialenosť oboch slotov je dostačujúca, no karty s robustným chladičom nebudú mať moc priestoru na dýchanie.

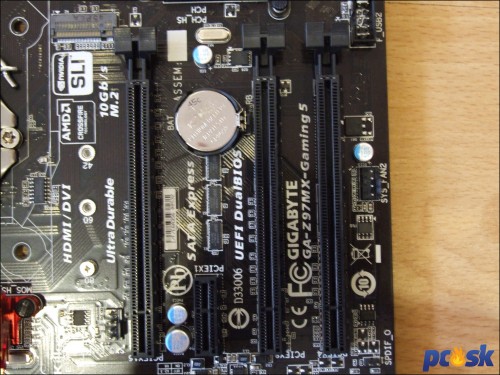

Medzi dlhými slotmi sa ukryl aj krátky PCIe 2.0 x1 slot a CMOS batéria.

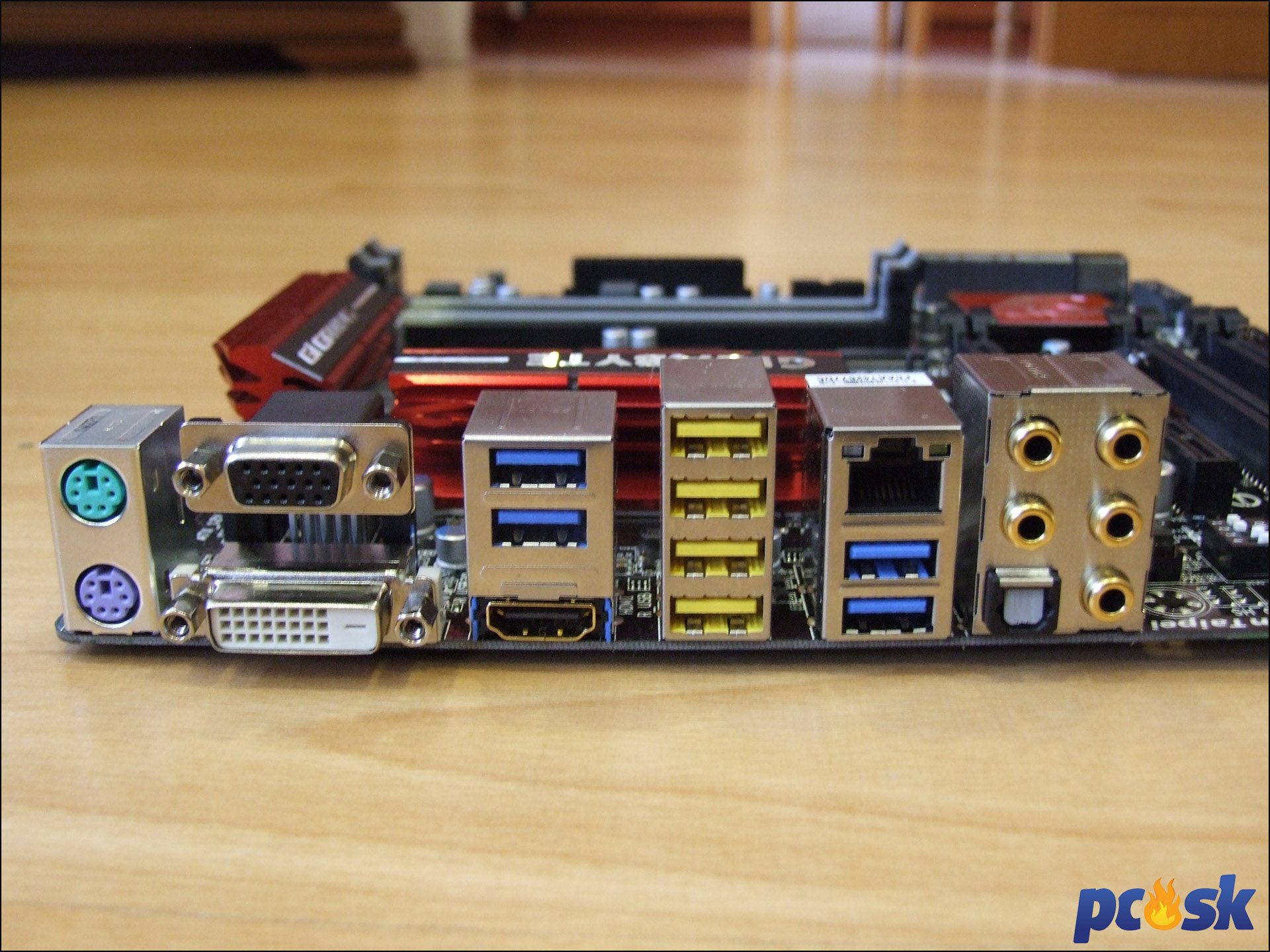

Dostávame sa na koniec. Zadný panel poskytne mnoho zlata. To je konkrétne v HDMI porte a vo všetkých audio jackoch. Jeho úlohou je zlepšiť prenos a zvýšiť životnosť. Zadný panel disponuje oddelenými PS/2 portami pre myš a klávesnicu, D-Sub, DVI-D, 2x USB 3.0, HDMI, 4x USB 2.0 (s DAC-UP), 1x RJ-45, 2x USB 3.0 a 5 audio jackov spolu s optickým S/PDIF výstupom.
Gigabyte Z97MX-Gaming 5 - BIOS
Verzia BIOSu v našom teste bola F4. Počas testovania som nezaznamenal žiadne problémy, nestabilitu BIOSu či nekompatibilitu s našimi komponentmi.

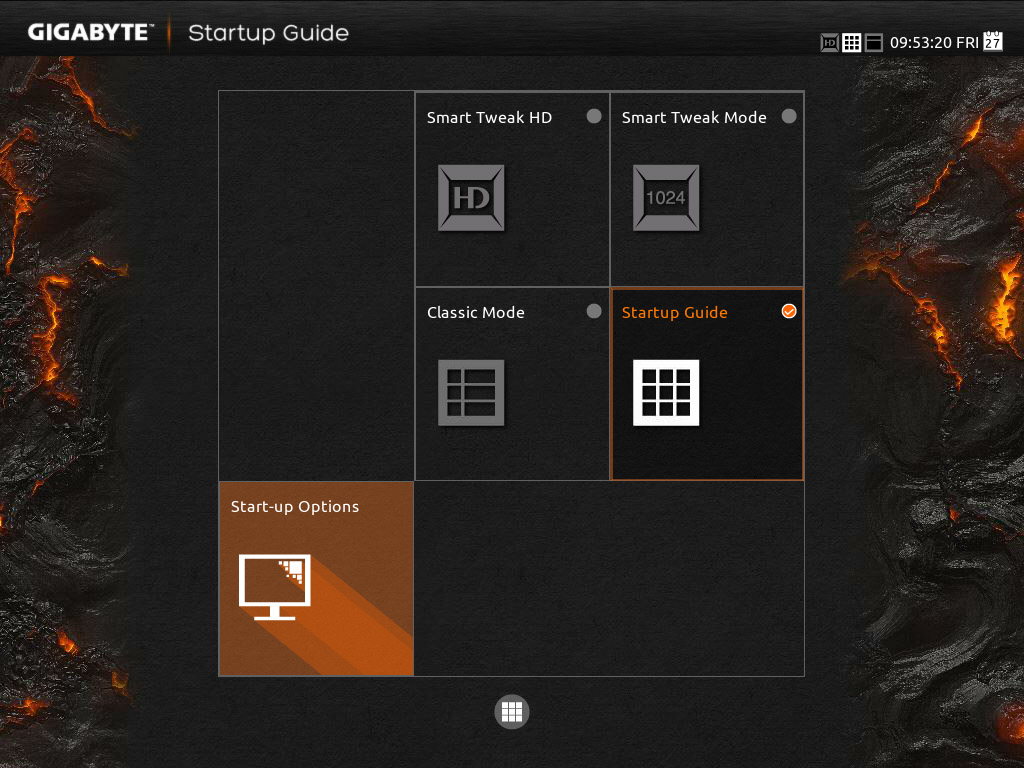

Po prvom vstupe do BIOSu sa vám zobrazí takáto úvodná obrazovka. Ide o Smart Tweak mód, v ktorom je jednoducho možné meniť iba základné nastavenia ako prioritu bootovania. Priamo v tomto režime je možné zvoliť, ktorá obrazovka má byť ako úvodná.

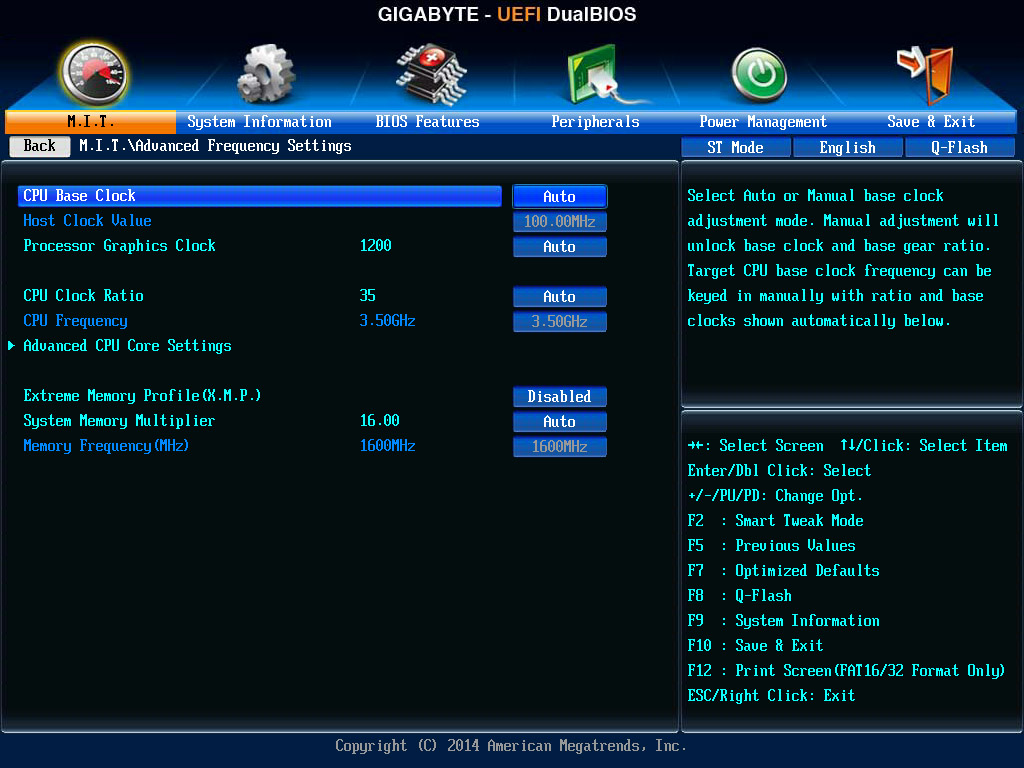

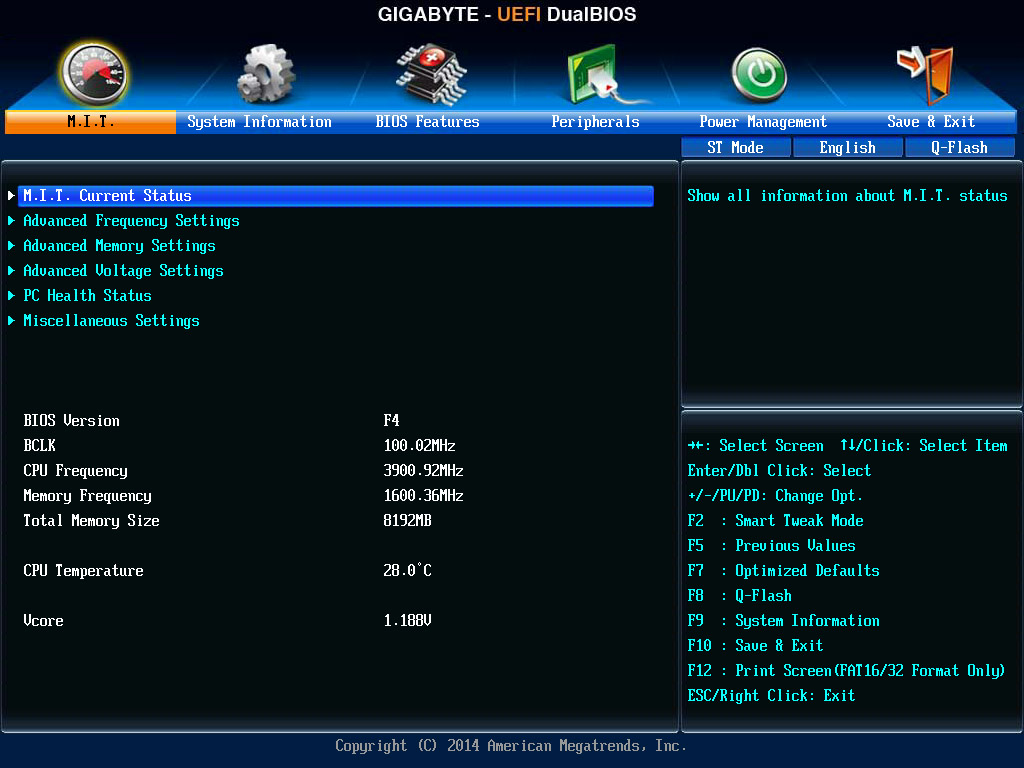

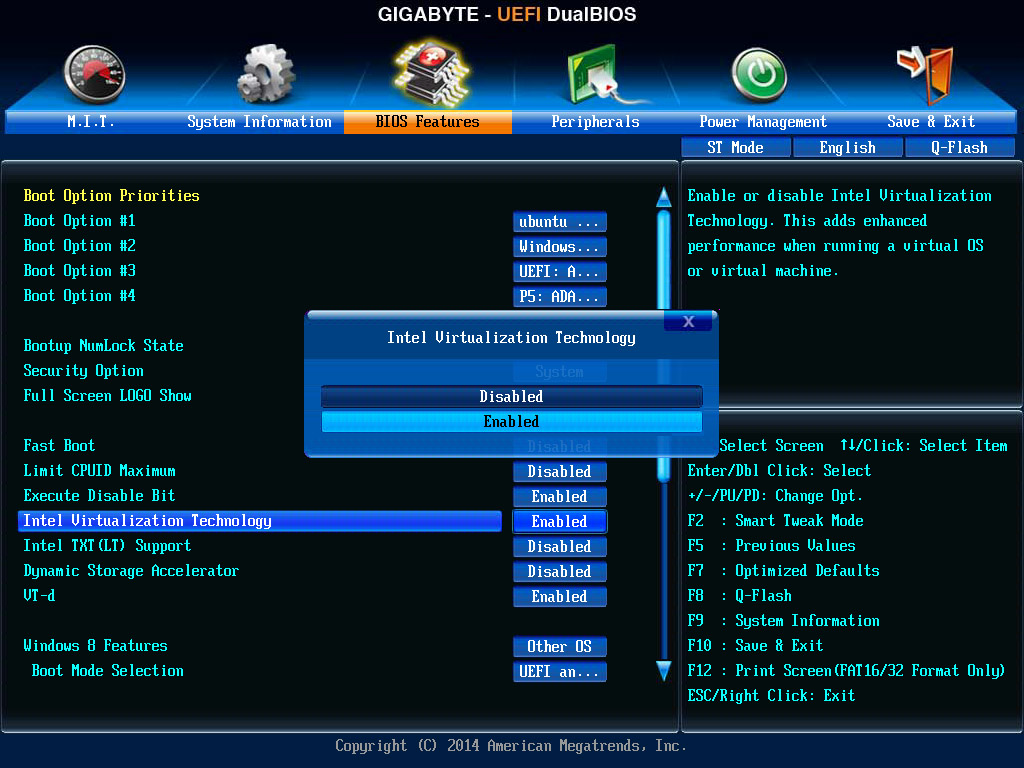

Medzi režimami zobrazenia je možné prepínať klávesom F2 alebo myšou na obrazovke. Druhým režimom je klasický režím a pripomína nie prílš vzdialenú minulosť modrých BIOSov, ktoré sa ovládali iba klávesnisou. Aj tento režim je však možné ovládať myšou aj keď odozva pri ovládaní nie je zďaleka tak pohodlná ako v ostatných režimoch.
Klasický režim už na rozdiel od Smart režimu poskytuje prakticky všetky nastavenia. Nefunguje však vo FullHD rozlíšení.

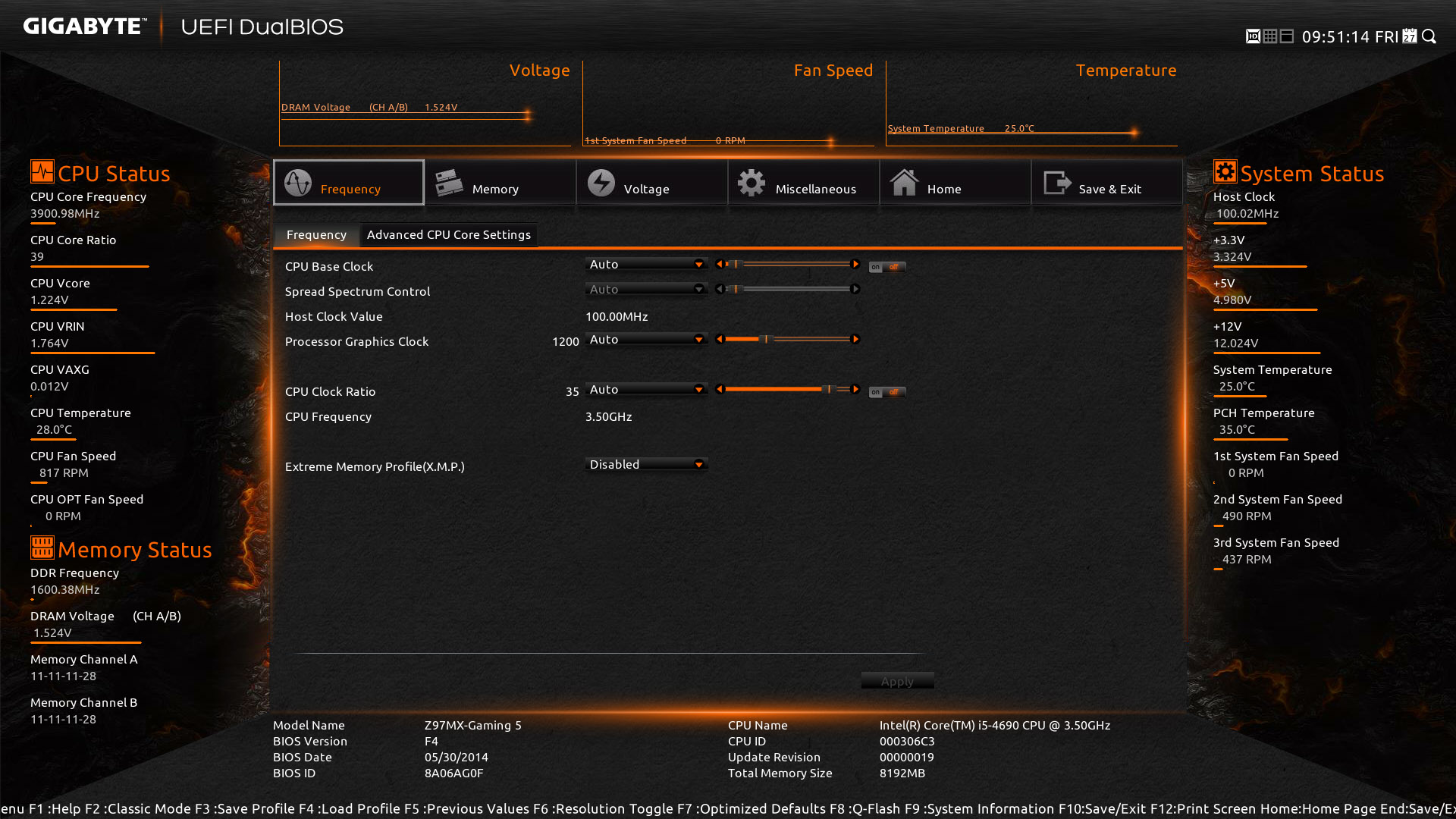

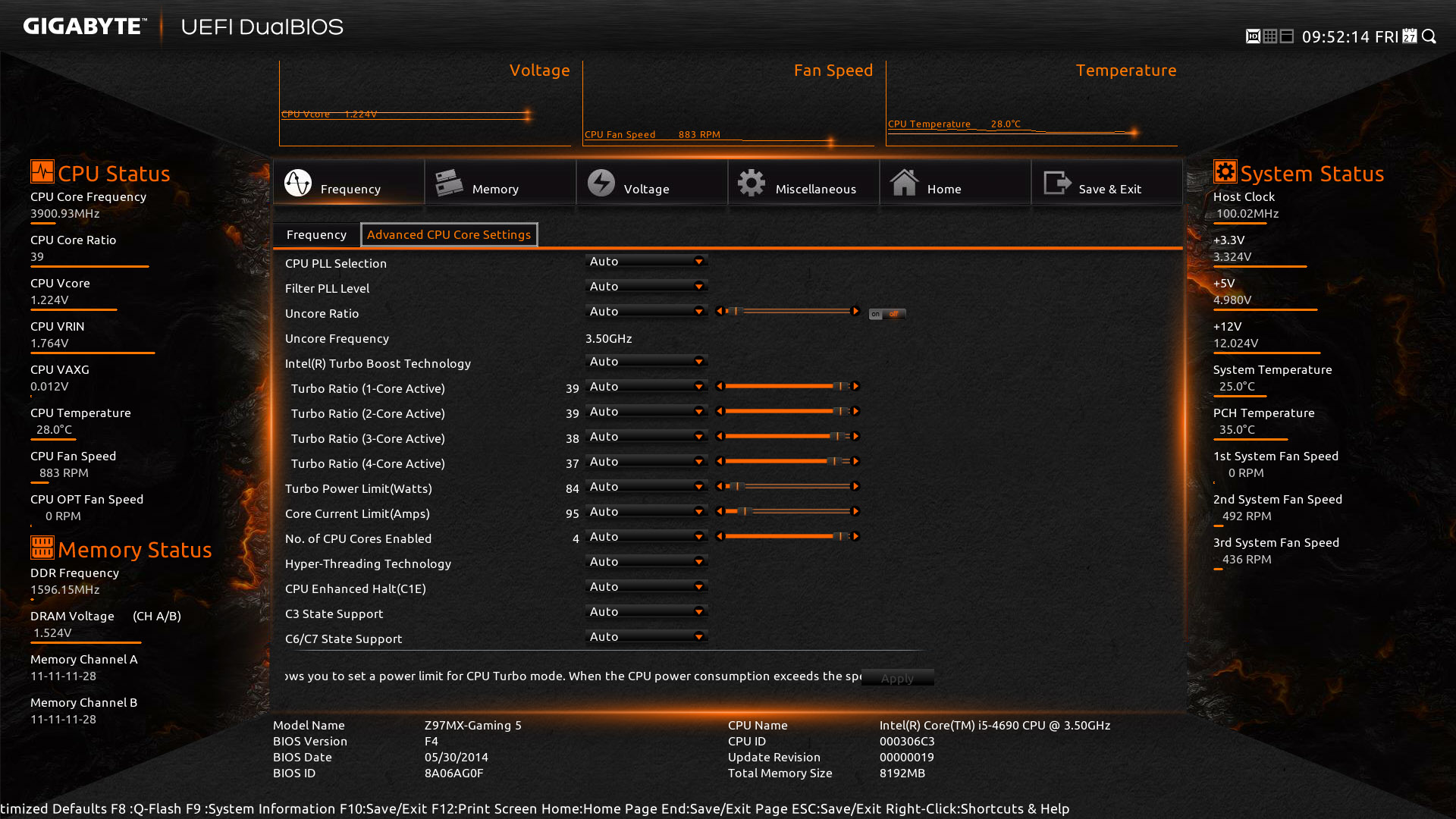

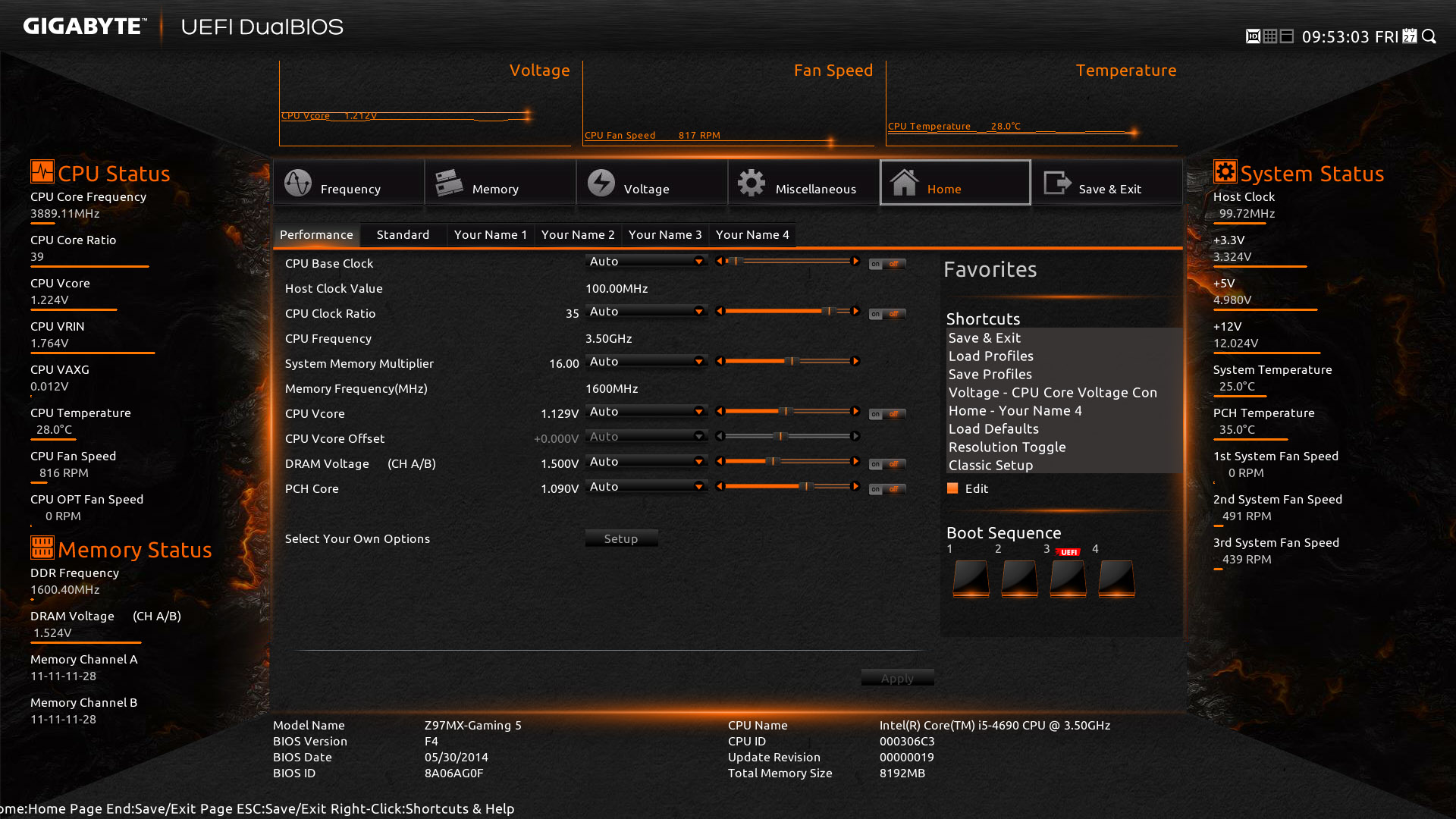

To posledný, HD režim, je už iná káva. Dostupný je vo FullHD rozlíšení a poskytuje pekné prostredie, v ktorom možno jednoducho aj pretaktovať procesor.

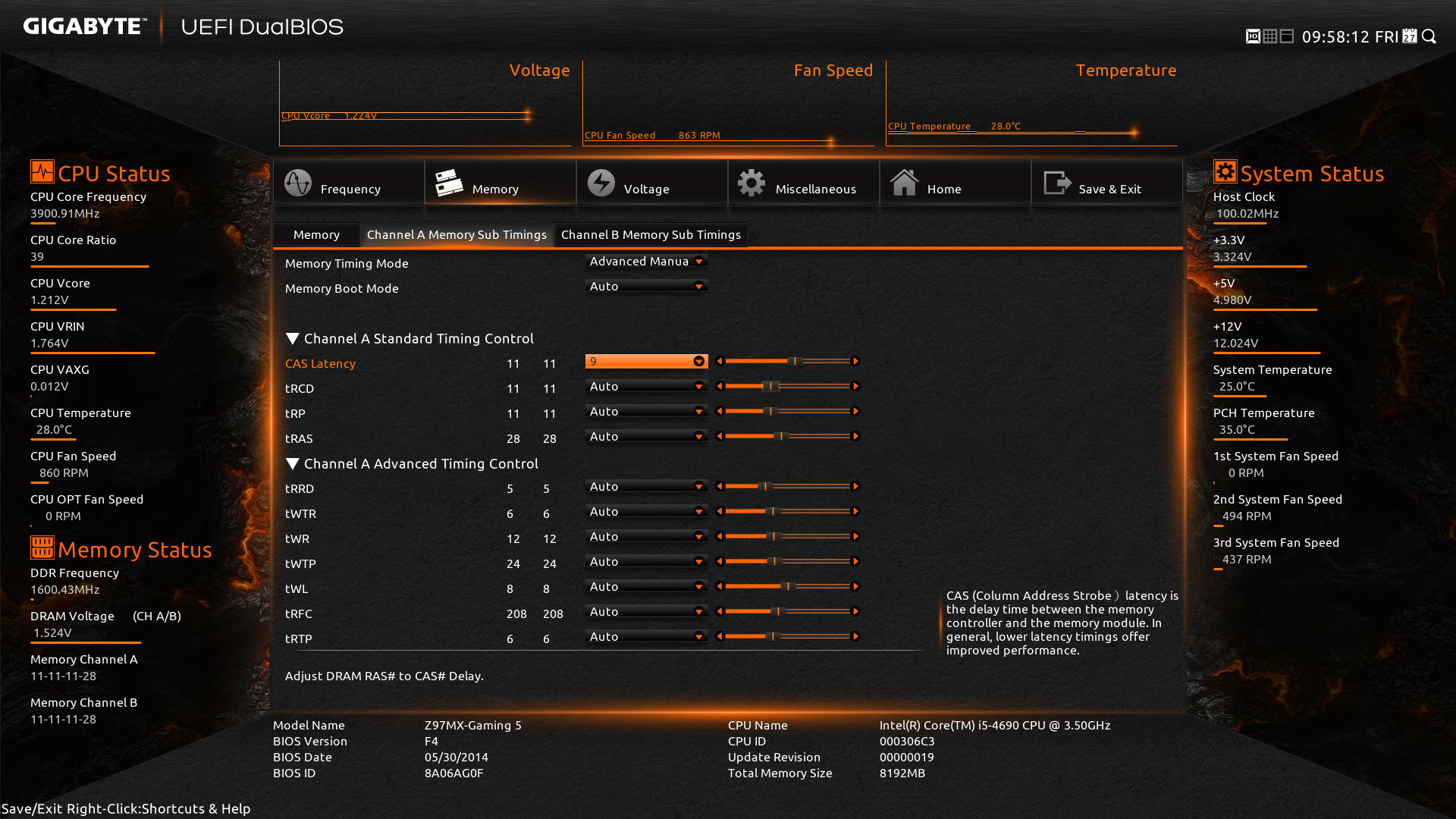

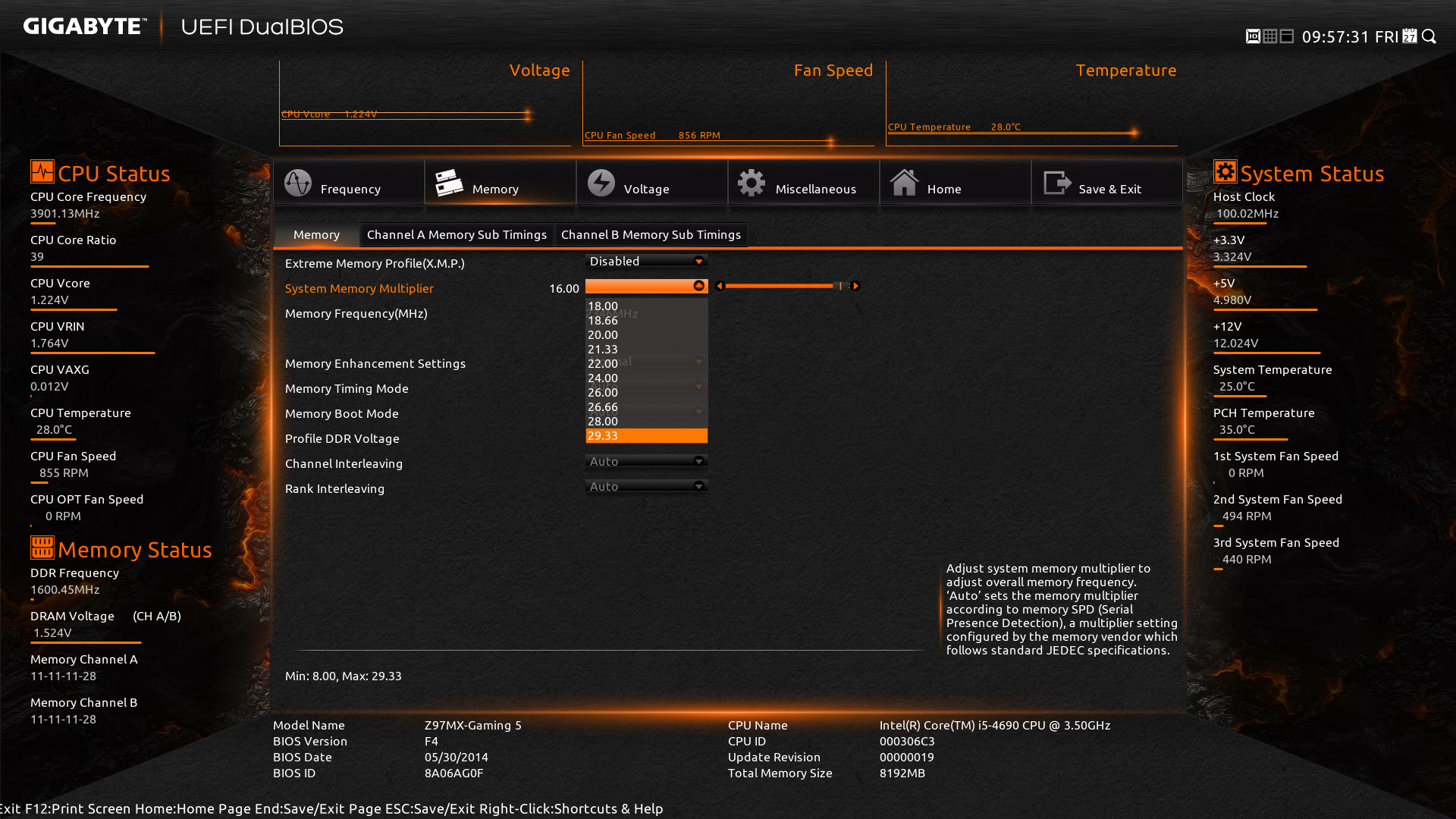

Zmena frekvencie, časovania či aktivácia XMP profilov nie je taktiež problém.

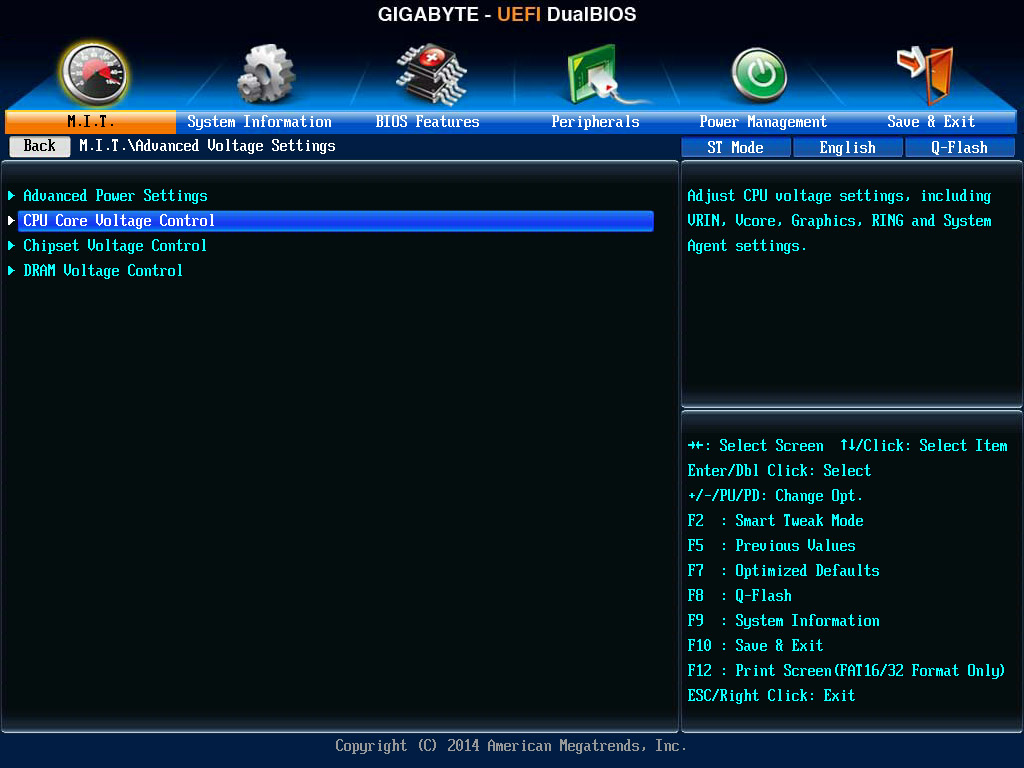

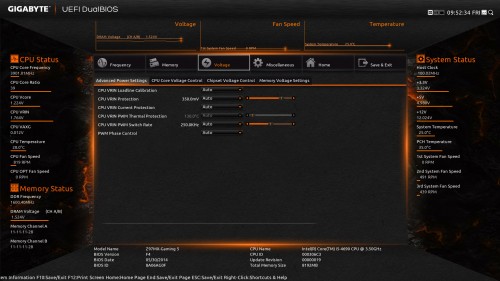

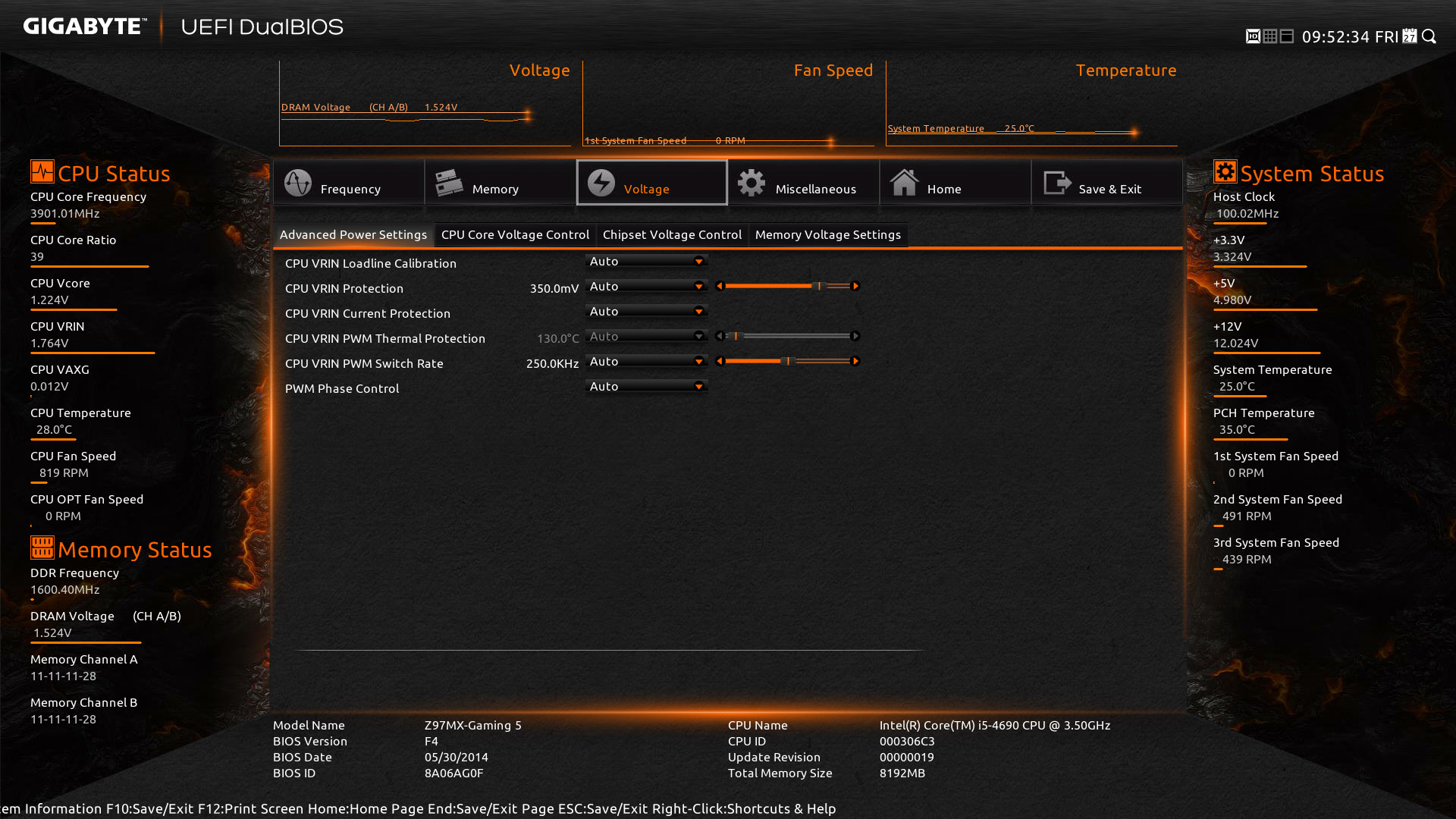

Pod položkou Voltage sa v štyroch kartách ukrývajú jednotlivé ponuky pre zmenu napätia rôznych častí dosky.

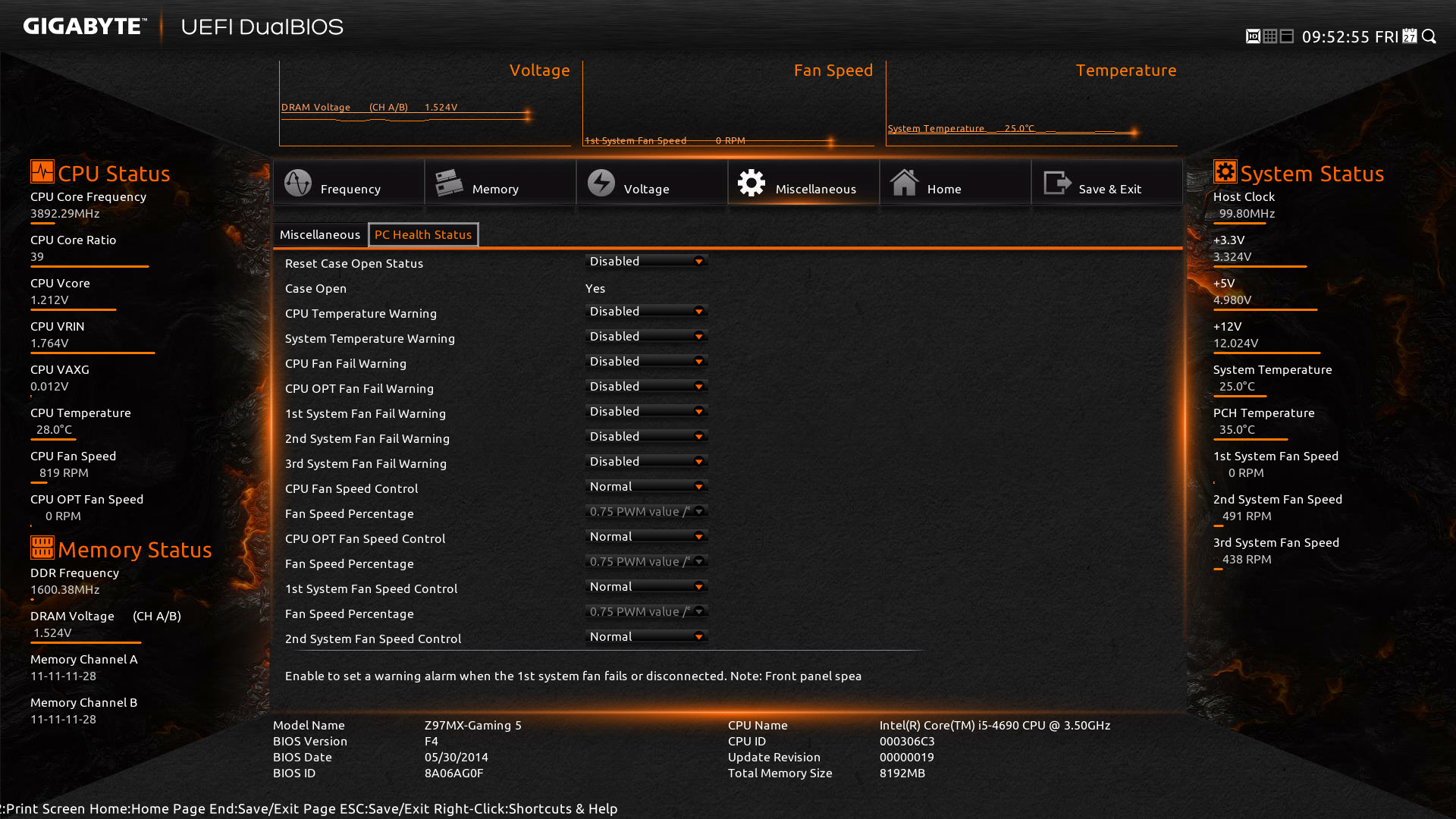

Záložka Miscellanous patrí najmä regulácii ventilátorov, v Home nájdete základné nastavenia a položky pre načítanie profilov.

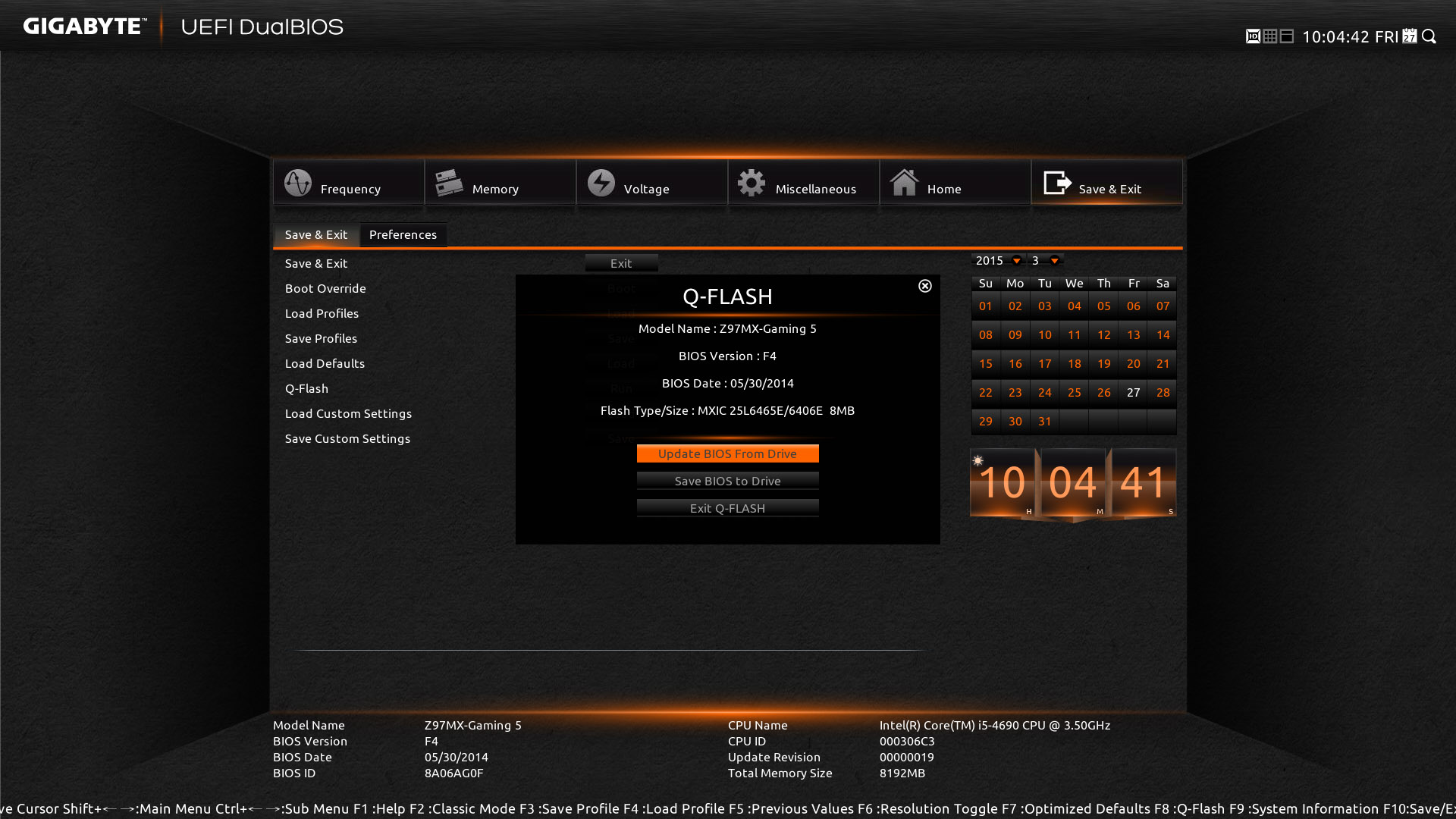

Nástroj pre aktualizáciu BIOSu sa u Gigabyte volá Q-Flash. S jeho pomocou je možné nahrať nový BIOS z USB kľúča. BIOS neponúka možnosť aktualizácie priamo z Internetu.
Testovacia zostava, metodika, výsledky
Testovacia zostava
Testovacia zostava je zložená z moderného procesora Intel Core i5-4690 (Haswell Refresh), ktorý však bohužiaľ nemá odomknutý násobič. Procesoru sekunduje 8GB DDR3 RAM pamätí od Adata. Ako grafickú kartu využívame integrované riešenie od Intelu v podobe Intel HD Graphics 4600. Rýchlym úložiskom je SSD ADATA Premier SP610 s kapacitou 256GB. Chladenie procesora zabezpečuje Brocken ECO od Alpenföhn. Celú zostavu poháňa zdroj Antec VP550F s účinnosťou 80 Gold.
procesor | Intel Core i5-4690@3,5GHz |
RAM | 2 x 4GB DDR3 Adata XPG |
SSD | ADATA Premier SP910 256GB |
grafiká karta | integrovaná v procesore |
| zdroj | Antec VP550F |
chladič CPU | Alpenföhn Brocken ECO |
skrinka | Antec Three Hundred Two |
operačný systém | 64-bitový Microsoft Windows 8.1 Pro |
Všetky základné dosky testujeme so 4-jadrovým procesorom Intel Core i5-4690 (Haswell Refresh) bez funkcie HyperThreading. Základný takt procesora je 3,5GHz, v skutočnosti však na tejto hodnote pracuje málokedy a takt sa pohybuje okolo hodnoty 3,7Ghz. S Turbom je možné dosiahnuť až 3,9GHz. 8GB (2x4GB) pamätí od Adata zapojených v dual channel beží na takte 1600MHz s časovaním 9-11-11-24. Tieto pamäte majú v XMP profile nahraté iné parametre - frekvenciu až 2800MHz s časovaním 12-12-12-26. Kvôli tomu, že niektoré dosky, resp. ich čipsety nedokážu zniesť viac ako 1600MHž bola ich frekvencia znížená práve na túto hodnotu s trochu agresívnejším časovaním, aby bolo porovnávanie objektívne.
Každú základnú dosku postupne podrobíme testom v niekoľkých benchmarkoch. Pamäťovú priepustnosť testujeme v programe AIDA64 Extreme vo verzii 4.50.3000. Postupne v tomto programe preveríme čítanie, zápis, kopírovanie a čakaciu dobu pamäte. Procesor otestujeme pomocou benchmarku Cinebench R15 a prevodu videa v x.264 FHD Benchmark vo verzii 1.0.1. Ďalším testom je kompresia v zabudovanom benchmarku v programe WinRAR 5.10. Rýchlosť SATA a USB rozhraní testujeme pomocou programov CrystalDiskMark 3.0.3b (sekvenčná rýchlosť) a HD Tune vo verzii 2.55 kde nás zaujíma priemerná rýchlosť. Pri testoch USB rozhraní používame rýchly USB 3.0 kľúč SanDisk Cruzer Extreme 16GB. Všetky testy prebiehajú na danej testovanej doske s najaktuálnejším BIOSom, ktorý v danej chvíli bol k dispozícii.
Teploty VRM obvodov a PCH meriame digitálnym laserovým teplomerom Voltcraft IR-280. Merania sú vždy 2 ako pre PCH tak aj pre VRM - teplota v pokoji (idle) je odčítaná po 10 minutách po zapnutí zostavy, teplotu v záťaží (load) získame po 10-minútovej prevádzke testu Prime95 64-bit (nastavenie Small FFT). Zaznamenáva sa vždy najvyššia teplota nemeraná na danom segmente. Prievan v skrini robí dvojica systémových ventilátorov (1 x 140mm + 1 x 120mm).
Výsledky

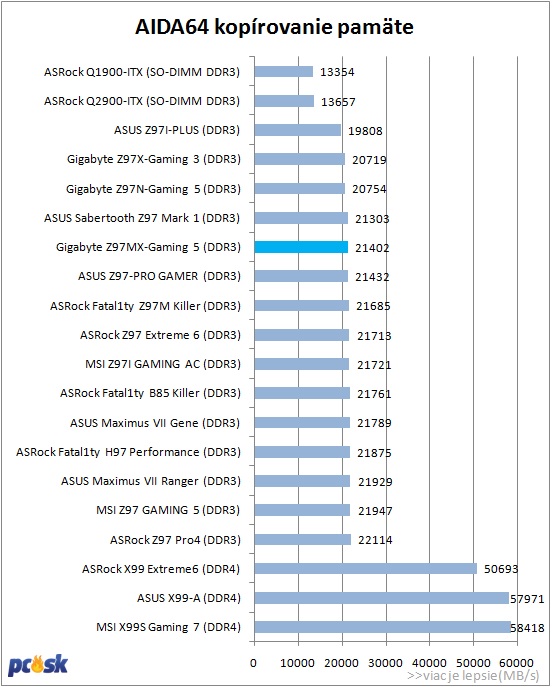

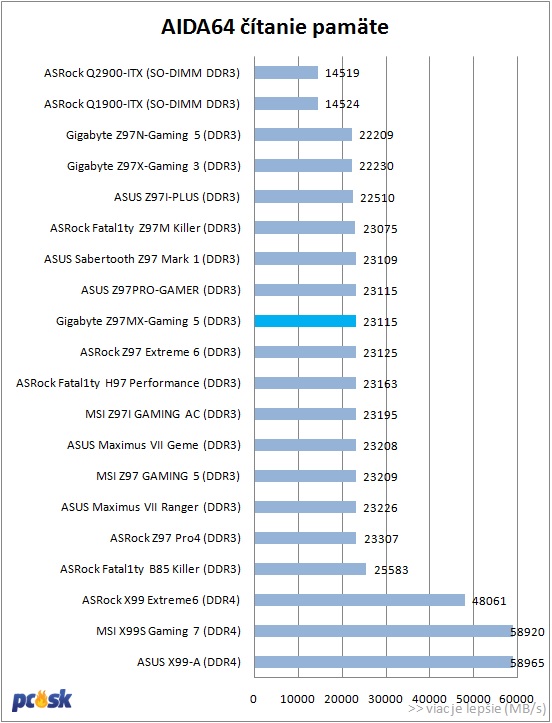

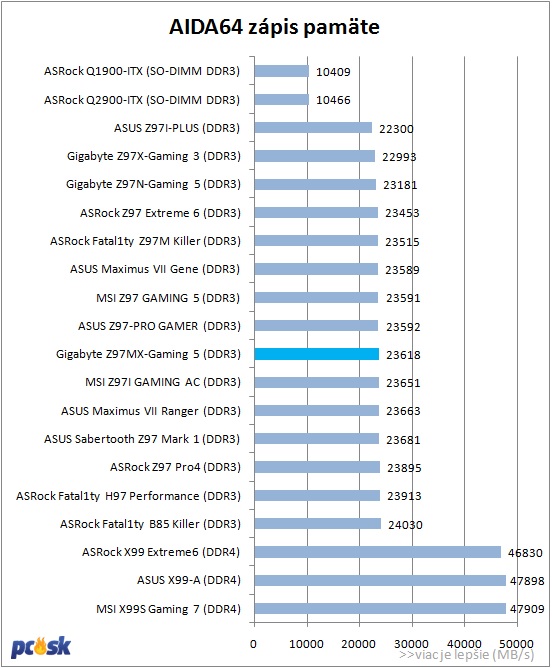

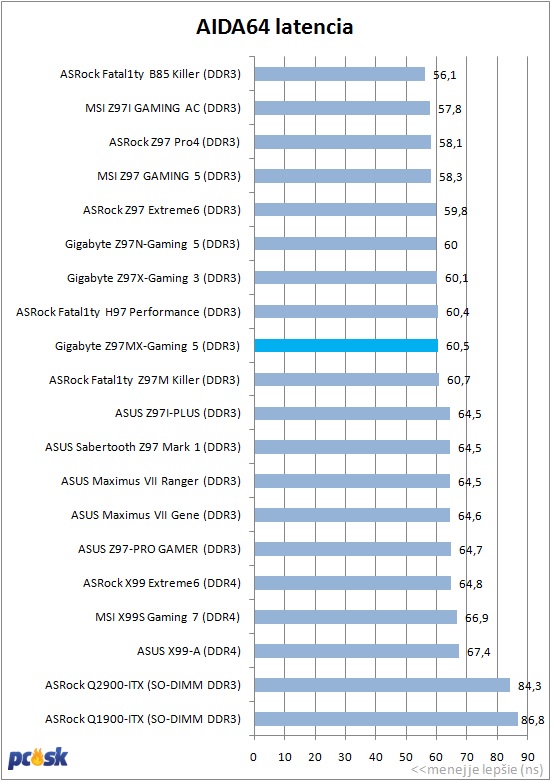

Testy pamätí
K výsledkom pamäťového subsystému nemám čo dodať. Výsledky sú v norme.

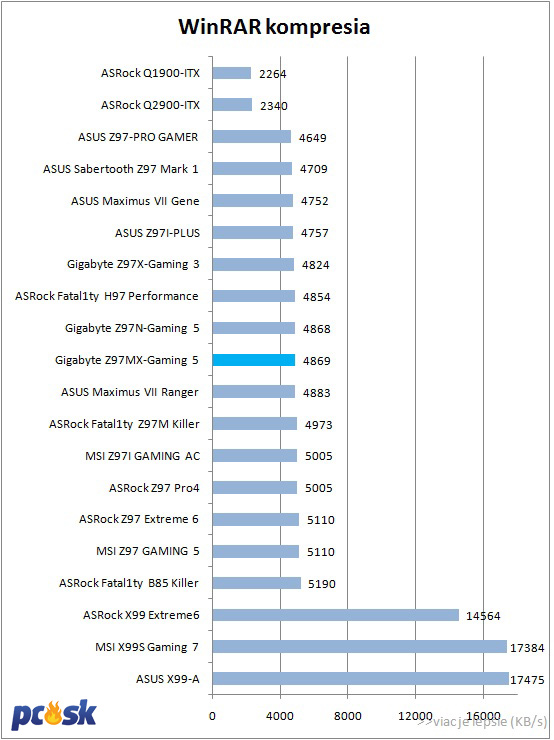

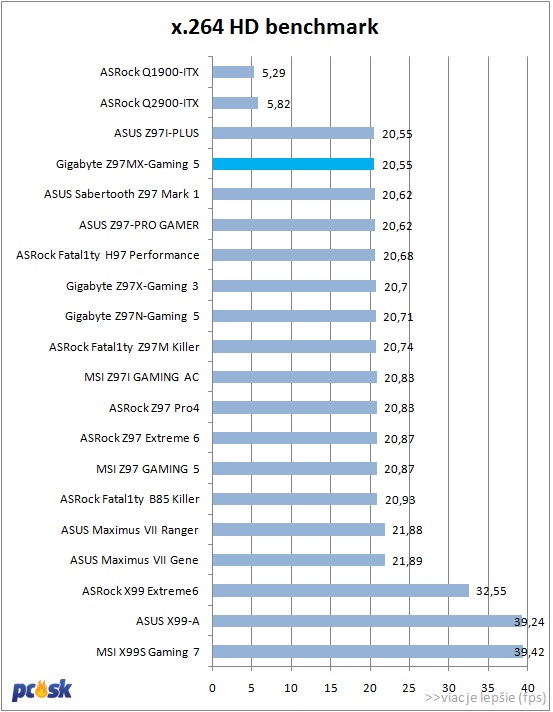

Testy procesora

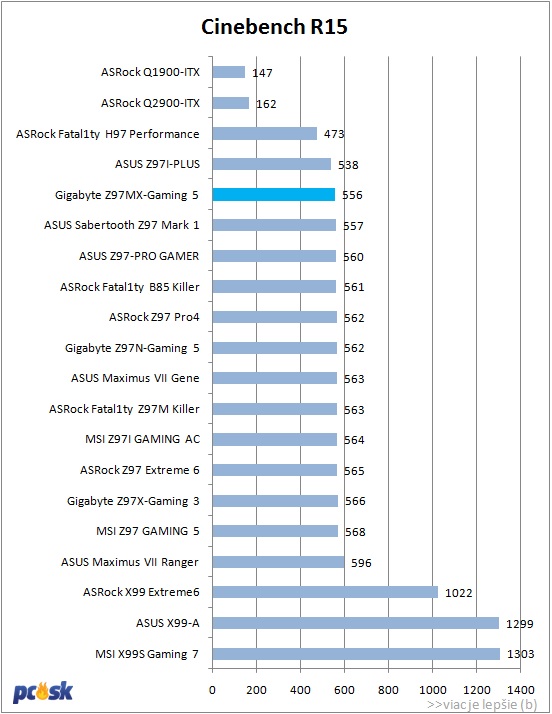

Doska neprejavila vychýlenie ani v oblasti procesora.
Testy rozhraní

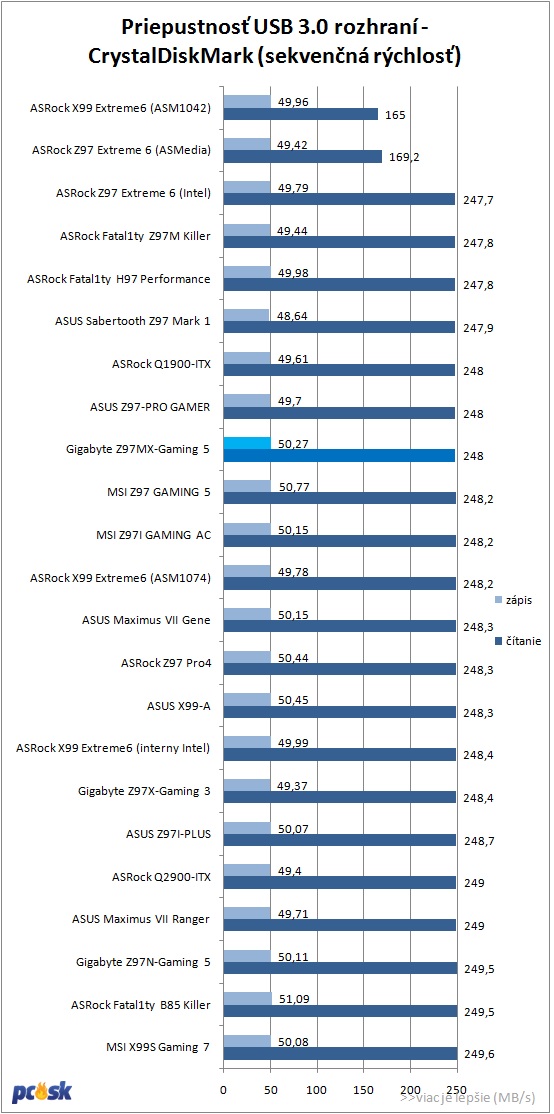

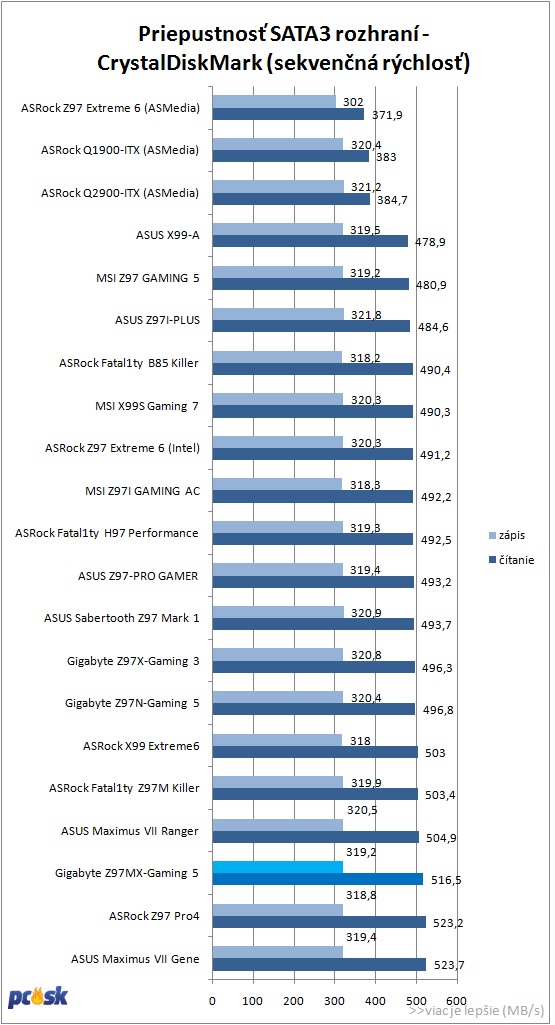

Rýchlosť SATA3 a USB 3.0 porotv je v programe CrystalDiskMark v poriadku. Doska nemá žiadne USB porty vyvedené z ASMedia radiča,

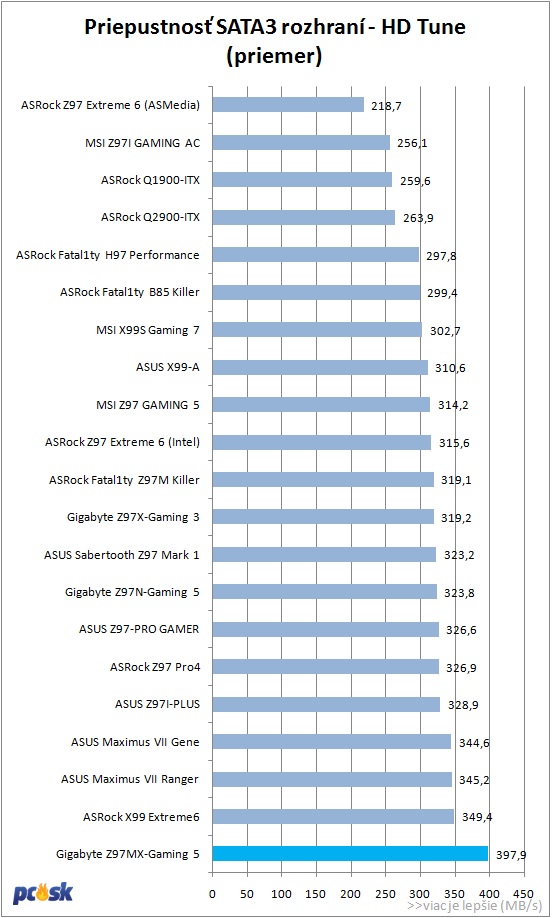

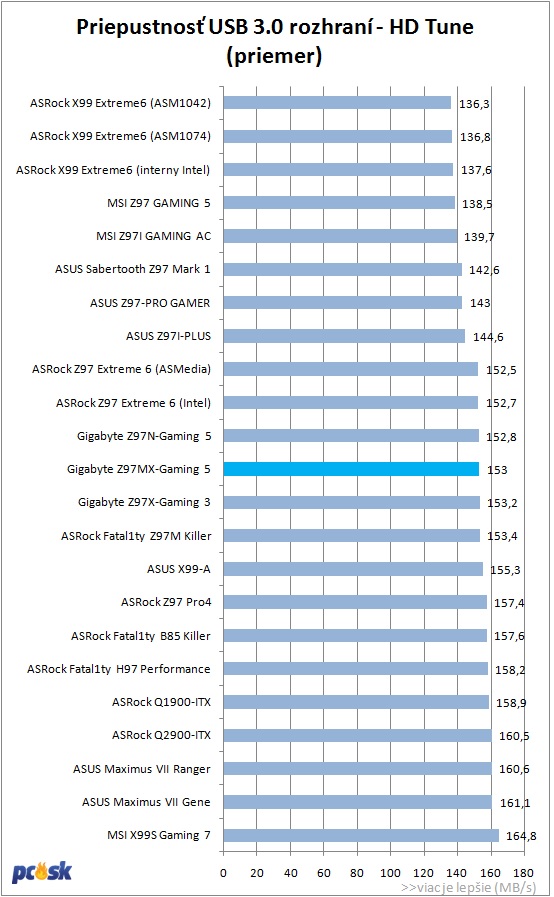

To v HDTune sa doska "odtrhla" v rýchlosti SATA3 portov a vykazovala suverénne najvyššie rýchlosti. Meranie som pre istotu zopakoval viackrát, no vždy som dostal podobné čísla. Čím to bolo spôsobené si neviem vysvetliť, dosku som podrobil rovnakému testovaniu ako iné dosky.
Pretaktovanie, teploty

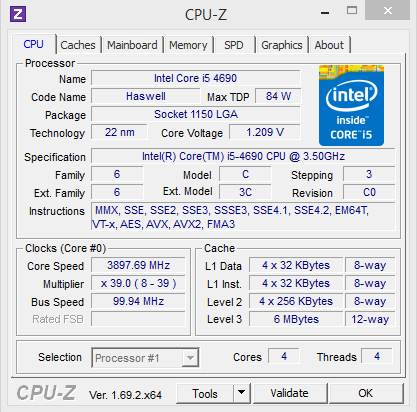

V pretaktovaní doska nijak "nevybuchla" a dokázala bez problémov naštartovať s BCLK na 105MHz. S touto hodnotou bol ochotný prejsť aj benchmark Cinebench R15, v ktorom doska dosiahla skóre 589b. To predstavuje oproti základu nárast o necelých 6%. Základná doska nemá žiadne hardvérové tlačidlo ani ponuku v BIOSe na automatické pretaktovanie.
Rozsahy napätí a ich kroky
- BCLK: 80MHz - 120MHz (0,01Hz)
- deličky pre RAM: 8x - 29,33x
- CPU VRIN External Override: 1V - 2,4V (0,01V)
- CPU Vcore: 0,5V - 1,8V (0,001V)
- CPU Graphics Voltage (VAXG): 0,5V - 1,8V (0,01V)
- CPU Ring Voltage: 0,8V - 1,8V (0,001V)
- CPU System Agent Voltage: -0,3V - 0,4V (0,001V)
- CPU I/O Analog Voltage: -0,3V - 0,4V (0,001V)
- CPU I/O Digital Voltage: -0,3V - 0,4V (0,001V)
- PCH Core: 0,0650V - 1,3V (0,05V)
- PCH IO: 1,05V - 1,9V (0,05V)
- DRAM Voltage: 1,16V - 2,1V (0,02V)

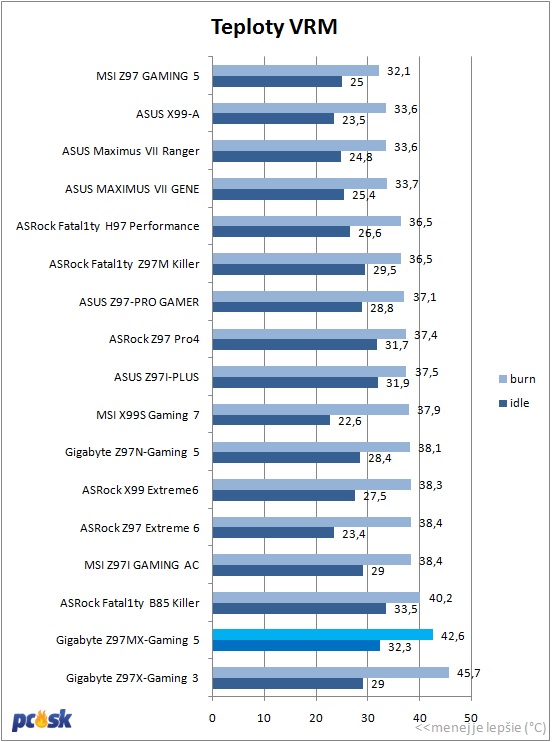

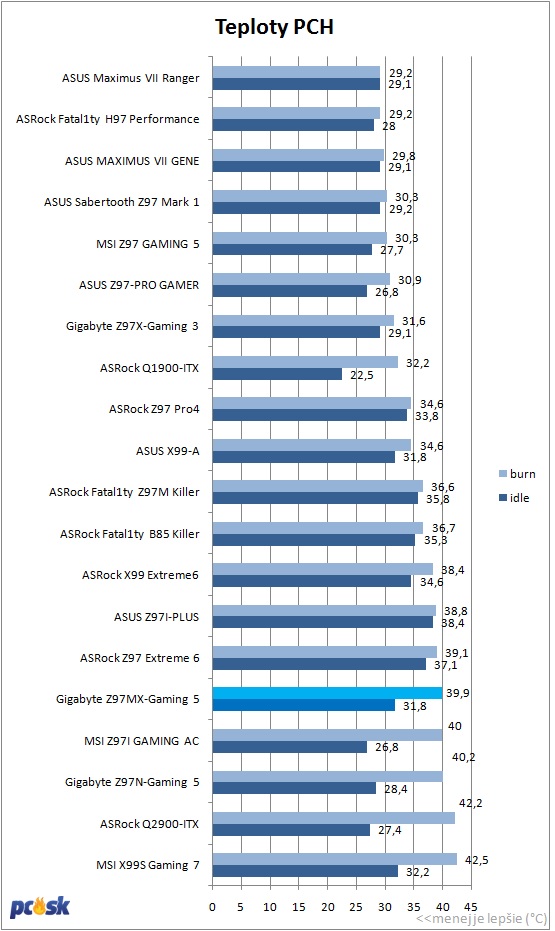

Teploty
Prichytenie pasívov je záležitosť, ktorá mi na tejto doske doslova vadí. Pasívy navyše nie sú vôbec veľké a tak som mal obavy o vyššie teploty. K pohrome našťastie nedošlo aj keď teploty atakujú najvyššie priečky tabuliek.
Zhodnotenie a záver
Gigabyte Z97MX-Gaming 5 predstavuje nie príliš drahú hernú dosku s viacerými zaujímavými funkciami. Sieťová karta Killer či audio časť s kodekom ALC1150 je už v podstate povinnosť pri boji s konkurenciou. M.2 slot sa taktiež už stal prirodzenou súčasťou základných dosiek aj keď jeho prítomnosť na menších formátoch je určite vítaná. Niekoho možno poteší aj SATA Express, no pre toto rozhranie stále neexistuje príliš mnoho diskov.
Nepochybne netradičnou možnosťou je výmena zosilňovača a DIP prepínače. Tieto funkcie nenájdeme ani na omnoho drahších doskách vyššej triedy a hoci ich reálny prínos v našej recenzii nebol dokázaný, pre audiofilov môže ísť o zaujímavú možnosť vylepšovania zvuku.
Ladiči systému ocenia dvojicu BIOSov, ktoré prestavujú určitú poistku v prípade, že sa niečo nepodarí. 4 fázy však pre vysoké taktovanie najvhodnejšie nebudú, no netreba zabúdať, že ide primárne o hernú dosku. Absencia automatického pretaktovania však vrhá negatívne svetlo na dosku hlavne v boji proti konkurencii. Palec dolu má doska najmä za slabé prichytenie pasívov. Cena však hovorí jasne a za 130€ ide o podarenú dosku mATX formátu.
Gigabyte Z97MX-Gaming 5 | |
Plusy | Mínusy |
- kvalitné audio s kodekom Realtek ALC1150 - zaujímavá možnosť výmeny zosilňovača a DIP prepínače - dvojica BIOSov - cena - M.2 slot - sieťový čip Killer - 4 DAC USB 2.0 porty - Game Controller a Easy Tune | - prichytenie pasívov - žiadne automatické pretaktovanie |
Za výbavu nielen pre hráčov, za zaujímavé funkcie a za prijateľnú cenu udeľujem základnej doske Gigabyte Z97MX-Gaming 5 ocenenie tip redakcie.
Testovaciu vzorku základnej dosky Z97MX-Gaming 5 zaslala spoločnosť Gigabyte.
