Raijintek Themis EVO - evolúcia alebo zlyhanie?



V dnešnej recenzii bude zaujímavé sledovať ako si poradí s uchladením hlavný aktér testu. Zaujímavé to bude najmä preto, lebo minulý rok sme otestovali jeho predchodcu - Raijintek Themis. Ten výkonovo nezaujal a skončil v našej tabuľke až predposledný. Napraví Themis EVO neduhy predchodcu alebo prinesie len kozmetické rozdiely?



Celá dnešná recenzia sa vďaka danému chladiču bude niesť v duchu porovnávania. Themis EVO by totiž mal byť výkonnejším a tichším pokračovaním chladiča Themis. Aj by sa patrilo aby EVO priniesol nejaké zlepšenia keďže sa predáva približne za cenu o 10€ vyššiu ako pôvodný Themis. Zaujímavé tak bude sledovať aj výkon kde uvidíme, či má zmysel priplatiť si za EVO. Poďme teda zistiť, či nás výrobca neťahá za nos a neservíruje nám len marketingové triky.



Balenie Themis-u EVO sa prakticky neodlišuje od balenia Themis-u. Škatuľa neveľkej veľkosti je ladená do tradičných farieb Raijinteku a poskytuje všetky podstatné informácie o chladiči. Nechýbajú tak obrázky či popis špecifikácii v 3D tabuľke.







Otvorením balenia sa dostanú ako prvé na slobodu 2 antistatické vrecká. To väčšie obsahuje väčšie diely montážnej sady a uchopovacie spony ventilátora. Tie boli v balení 2 avšak podľa oficiálnych stránok produktu by nemali byť súčasťou balenia žiadne uchopovacie spony. Ako sa však potom osadí pasív ventilátorom? Uvidíte pri montáži. Myslím, že bežné predajné verzie chladiča nebudú mať spony v balení, v tomto prípade tam sú pretože ide o testovaciu vzorku.

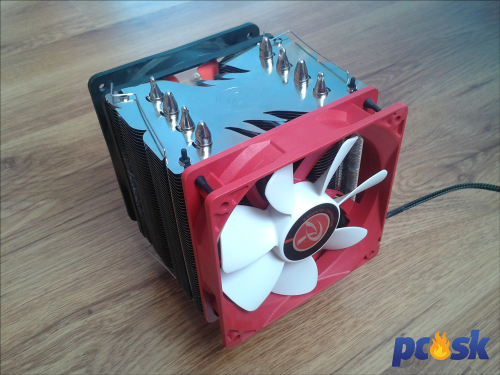

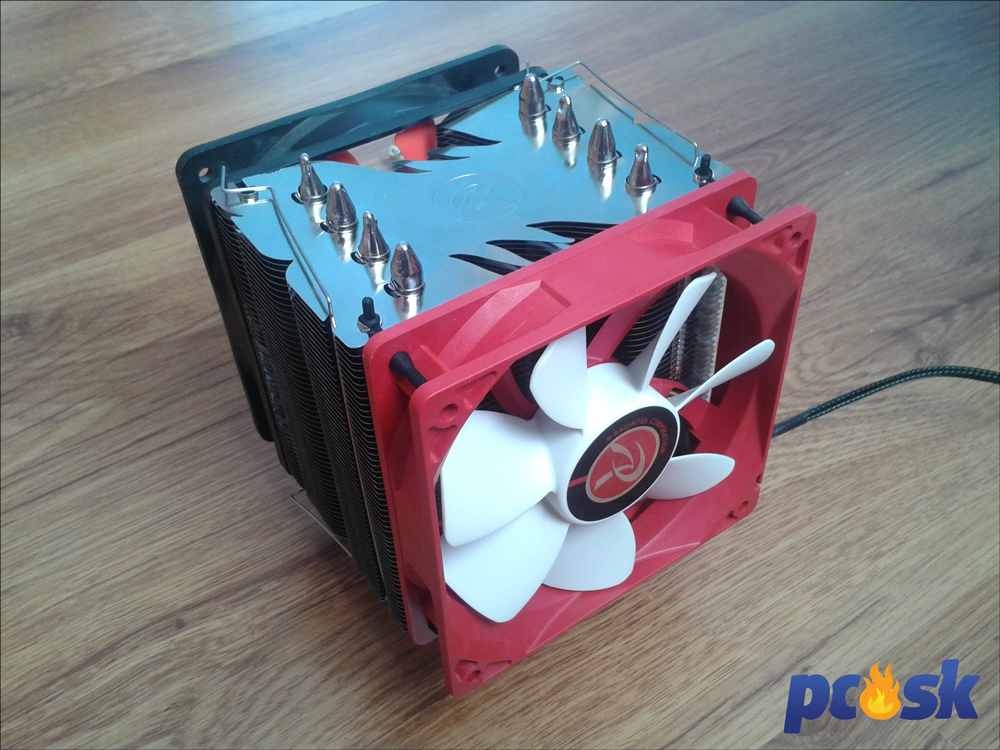

Výrobca na uchytenie ventilátora dodáva antivibračné koliky ktoré sa zapichnú do pasívu. Vzhľadom na konštrukciu je možné osadiť pasív dvojicou ventilátorov a tak by som uvítal 8 kolíkov (4 pre každý ventilátor). V balení je však iba 5 kolíkov (jeden náhradný) ktoré sa nachádzajú v druhom menšom vrecku spolu so skrutkami a dištančnými kolíkmi. Z pohľadu príslušenstva sa ani tomto smere chladiče nelíšia.





Pod oboma vreckami je kartónový výlisok ktorý kryje heatsink, ventilátor a návod. To, čo mi chýbalo pri Pallase nenachádzam ani tu - penové či polystyrénové výstelky. Na samotnom dne je iba kartónový výlisok. Z bočných strán však pasív ani ventilátor nič nechráni. Pri nešetrnom manipulovaní tak môže byť obsah balenia poškodený.

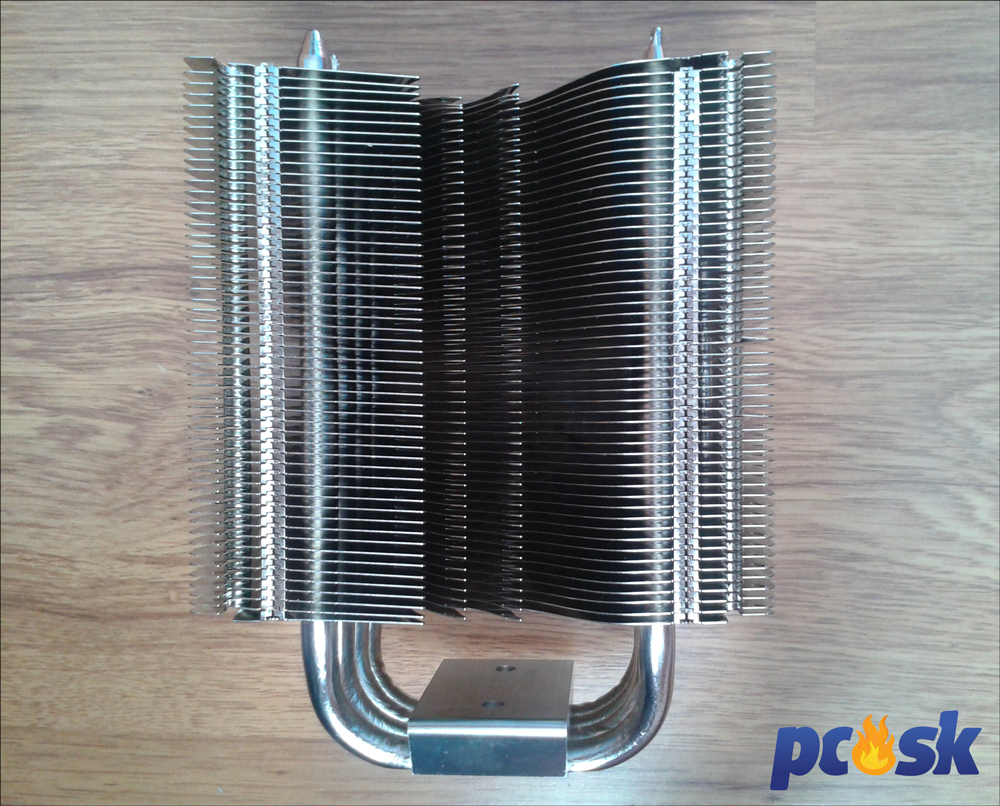

Pasív u Themis EVO je o poznanie väčší ako u Themis. Narástla nie len výška zo 158mm na 165mm, ale aj hĺbka (50mm u Themis vs 82mm u Themis EVO). Robustnejšie rozmery by mali zabezpečiť väčšiu plochu z ktorej bude unikať teplo a tým pádom aj lepší výkon. Čí tomu tak naozaj bude uvidíme pri testovaní.

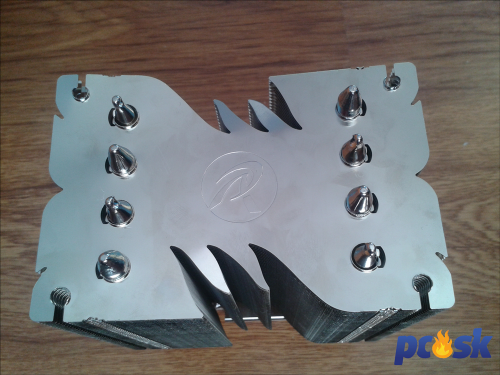

Pasív ma rovnako ako predchodca 3 zárezy po oboch stranách. Okrem zaujímavého efektu majú zaistiť aj lepšie prúdenie vzduchu v prostredí rebier. Pasív Themis-u EVO tvorí 63 rebier čo je o 9 viac ako má prvý Themis. Mierne ma sklamala však konštrukcia pasívu. Rebrá je totiž najmä v strede jednoduché stlačiť a deformovať. Spojenia medzi rebrami sú totiž viac na krajoch a tak rebra v strede nič pevne nedrží. Na krajoch je však taktiež možné rebrá ohnúť, i keď o čosi ťažšie ako v strede.





Pasív má ešte na štyroch miestach kruhový otvor ktorý prechádza všetkými rebrami pasívu. Tieto otvory majú čisto prakticky význam a slúžia pre zasunutie gumených kolíkov ktorými sa uchopujú ventilátory.

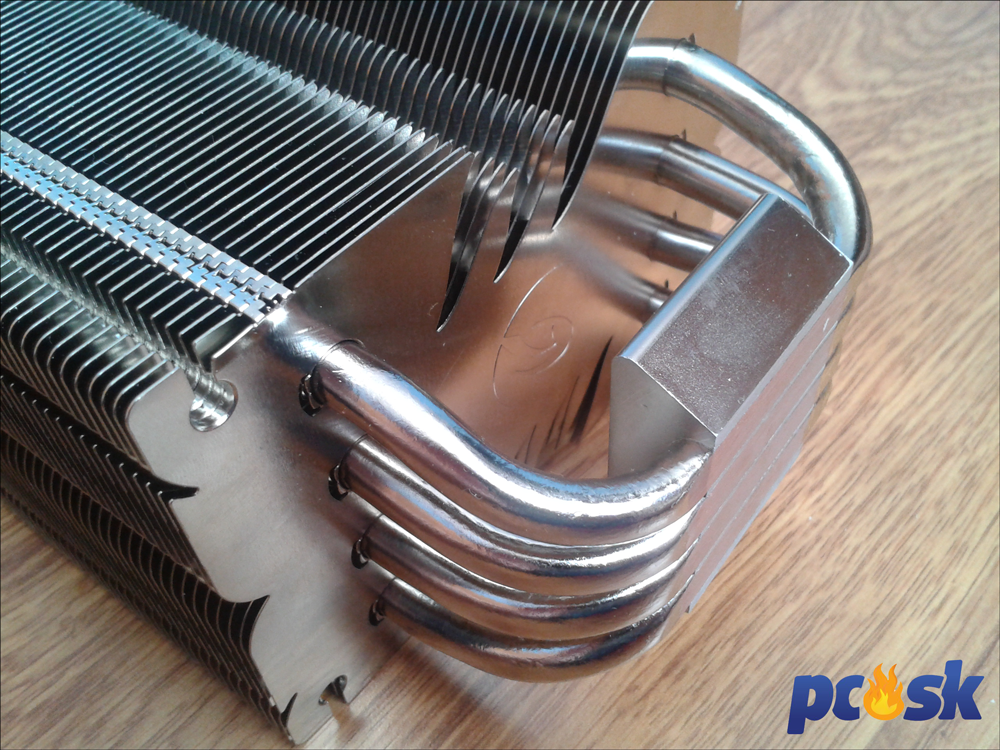

Do pasívu odvádza teplo štvorica heatpipes, ktoré sú v mieste základne zbrúsené a využívajú tak priamy dotyk s IHS procesora (v tomto prípade nazvaný C.D.C - CPU Direct Contact). Tu vidíme oproti predchodcovi posun, pôvodný Themis totiž spoliehal na 3 heatpipes. Heatpipes navyše majú priemer 8mm oproti zvyčajným 6mm.

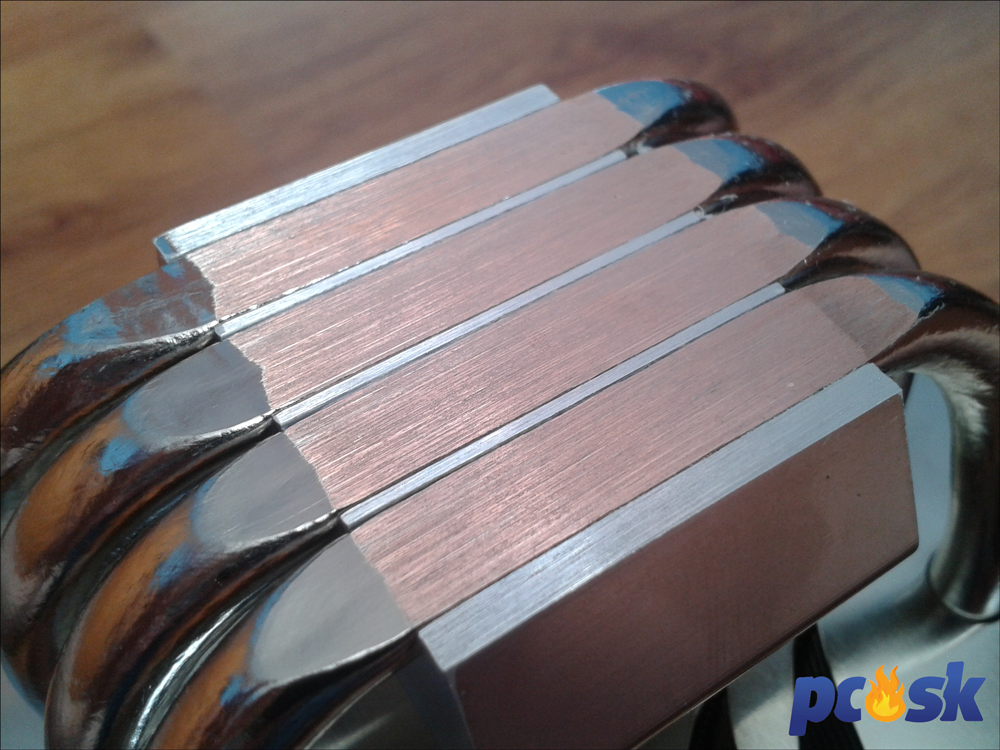

Základňa je spracovaná dobre i keď nie úplne hladko. Medzi heatpipes a hliníkovou základňou však nie sú žiadne medzery ako tomu býva u niektorých chladičov s priamym dotykom heatpipes s IHS. Opracovanie základne sa tak oproti Themis-u nezmenilo.

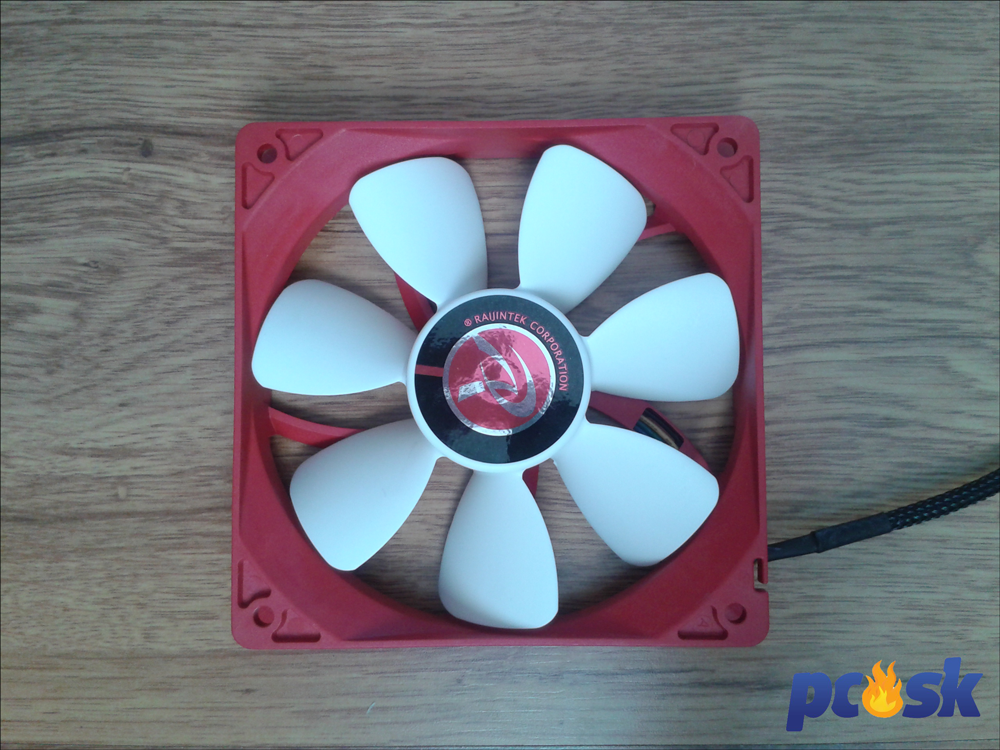

Poslednou, no nemenej podstatnou časťou chladiča je ventilátor. Tým je 120mm kúsok 12025 so 7 bielymi lopatkami. Jeho otáčky možno regulovať v pomerne malom rozsahu, iba od 1000RPM po 1500RPM. Aj ventilátor je ten istý ako pri prvom Themise, u Themis-a EVO má však nastavený strop otáčok na 1500RPM čo je o 300RPM menej v porovnaní s Themis.





Hlavnú úlohu v rozdiele výkonu by mal hrať pasív ktorý má väčšie rozmery, viac rebier a tým pádom aj väčšiu plochu z ktorej bude teplo unikať. K lepšiemu odvodu tepla prispeje aj jedna heatpipe navyše.

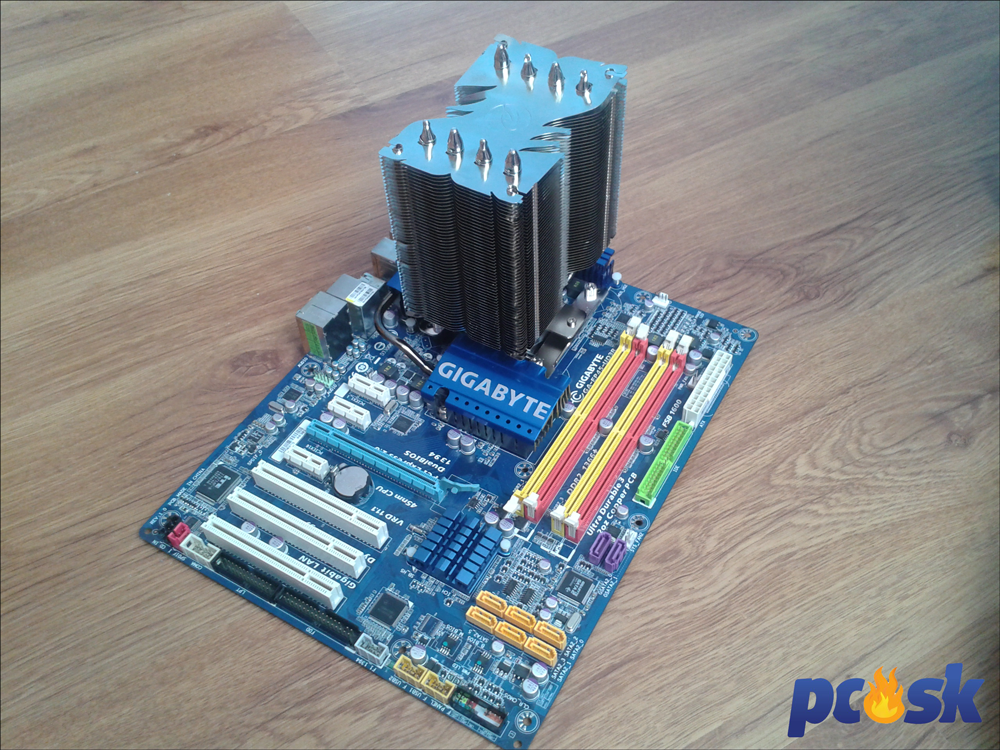

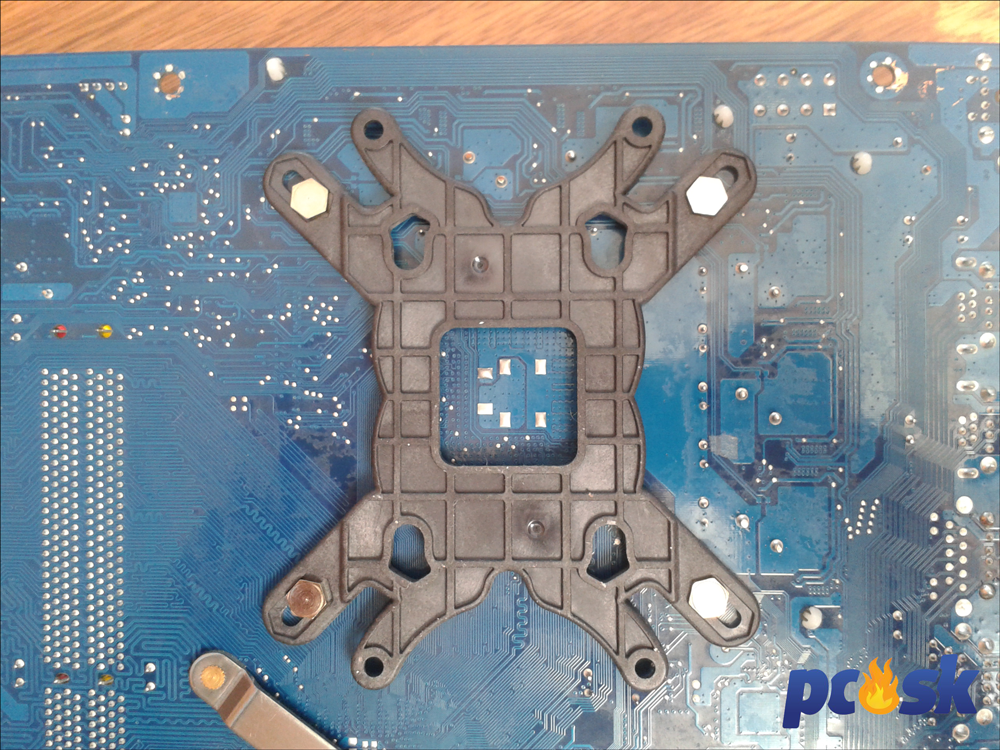

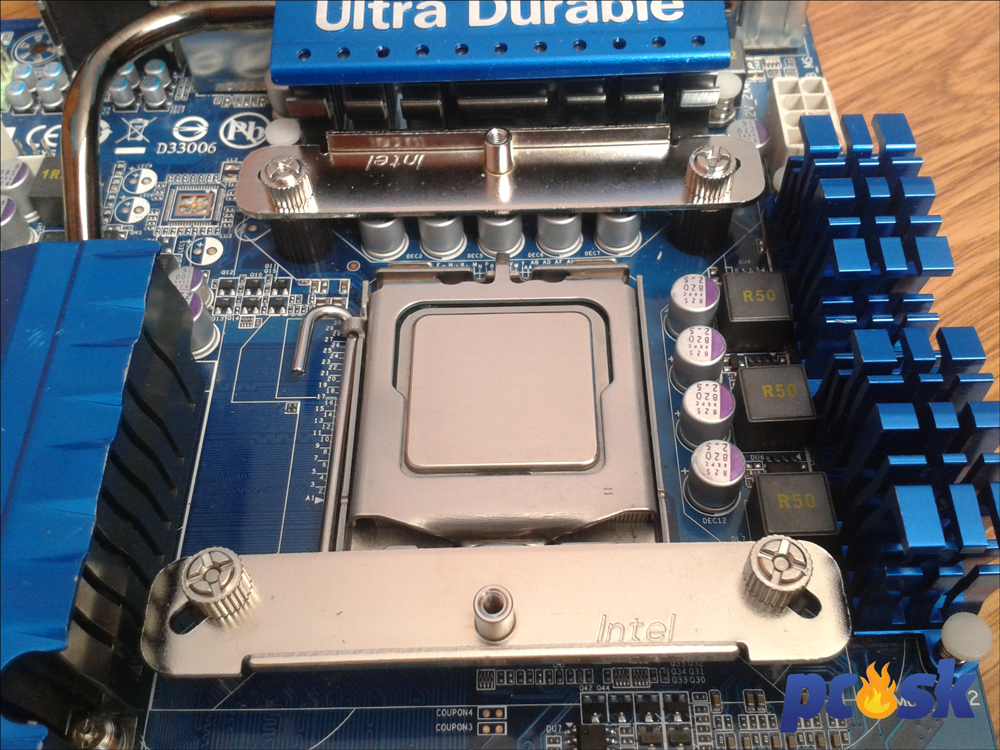

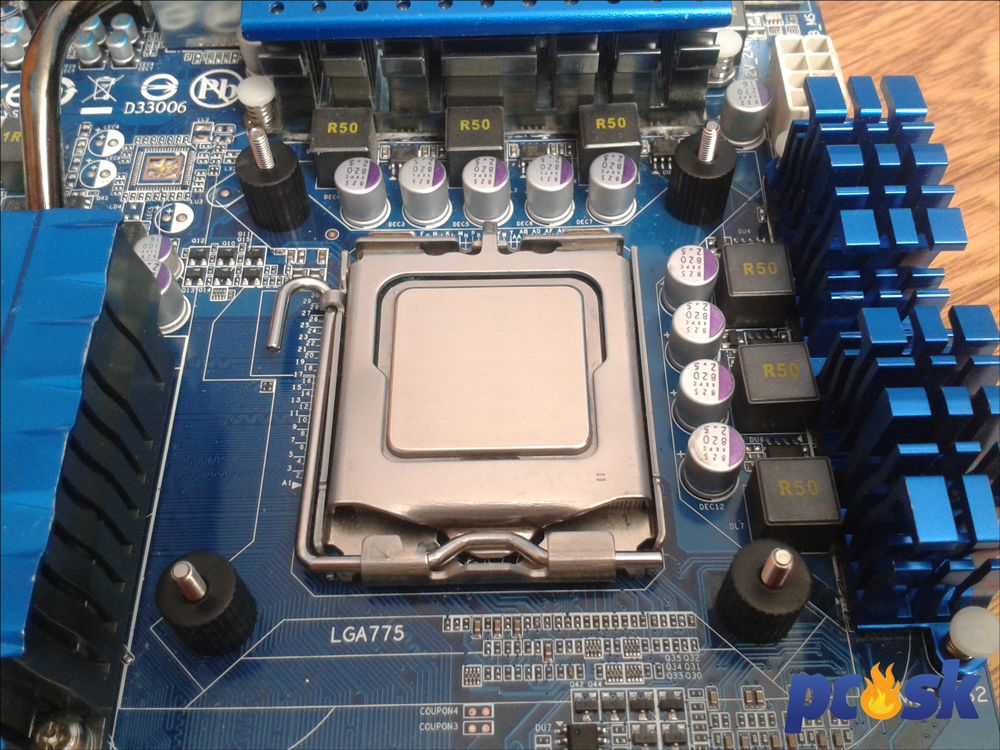

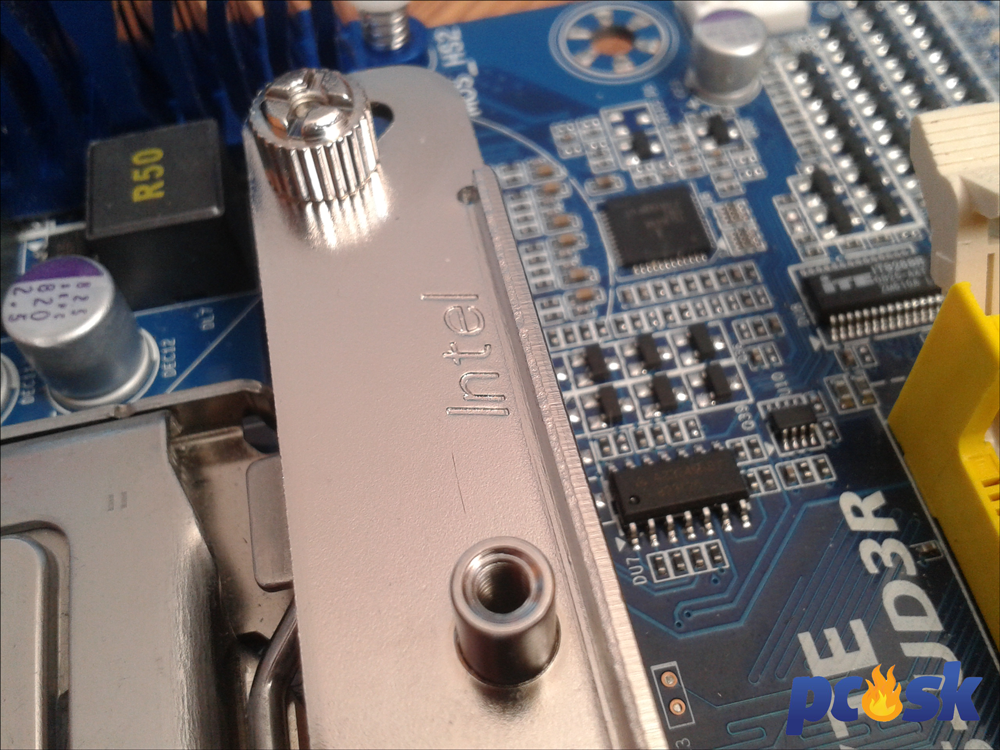

V montáži sa oba chladiče v ničom nelíšia. Montážna sada je totožná a tak nečakajte žiadne rozdiely. Takže iba v skratke. Plastovým backplate-om prestrčíme skrutky a následne ich prestrčíme aj spodkom základnej dosky. Nasunieme na ne dištančné koliky po ktorých prídu na radu železné mostíky.

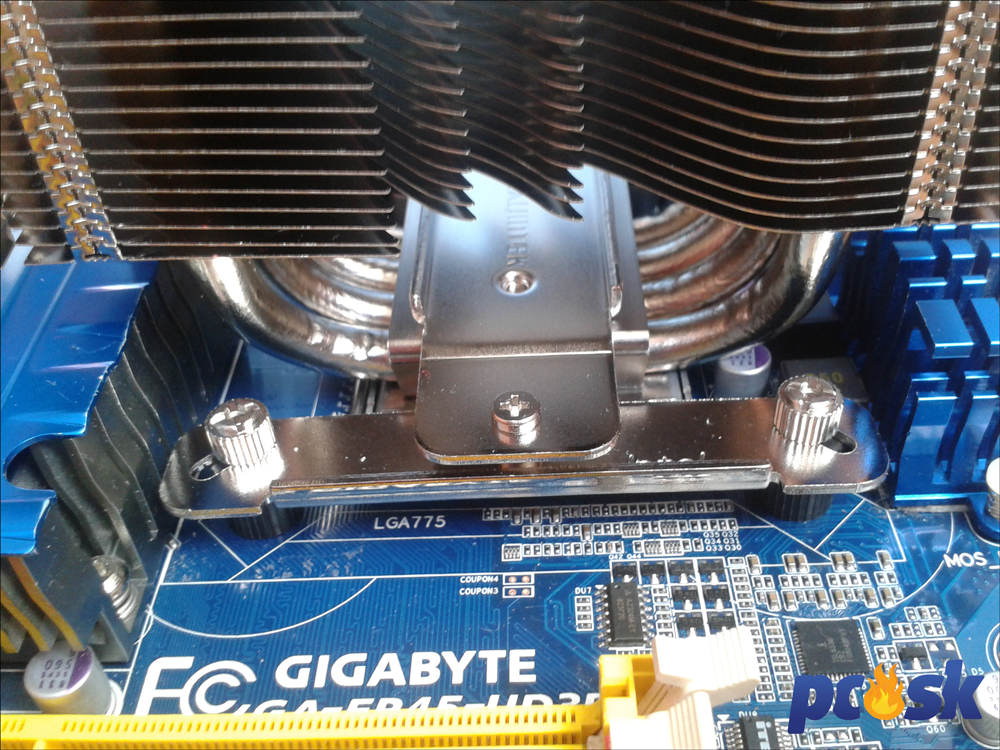

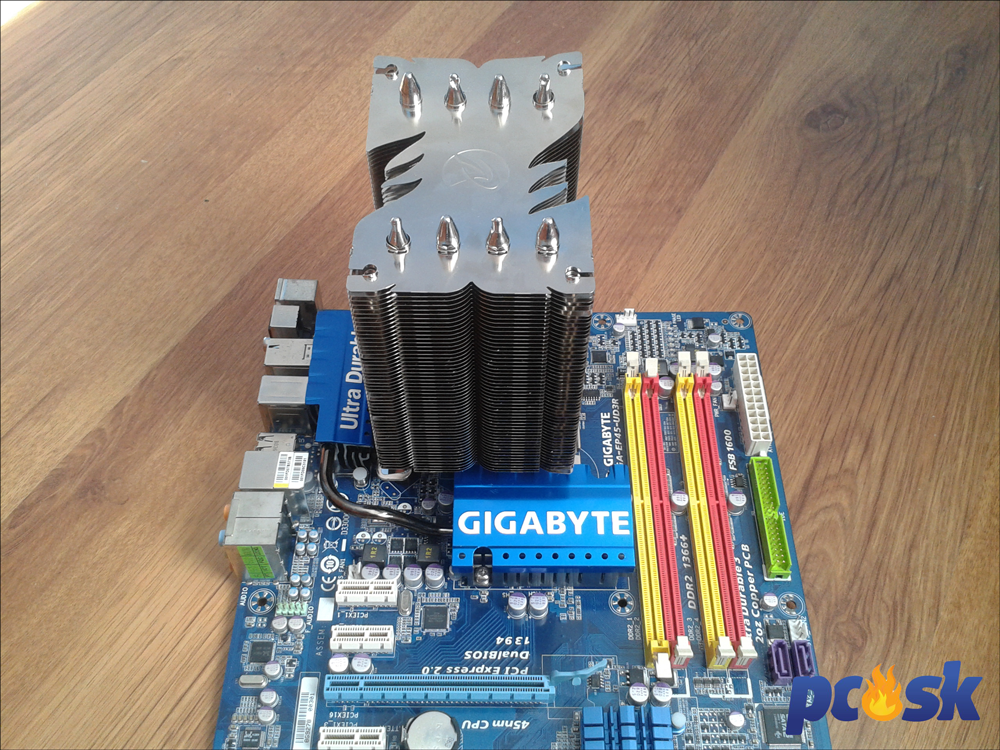

Po tomto kroku treba stredom chladiča ponad základňu presunúť železnú rozperu ktorá výstupkami zapadne do základne. Následne stačí túto rozperu aj s chladičom priskrutkovať k železným mostíkom na doske. Konštrukcia je vďaka voľnej rozpere trochu labilná a tak sa uchytenie nemusí podariť na prvý pokus.

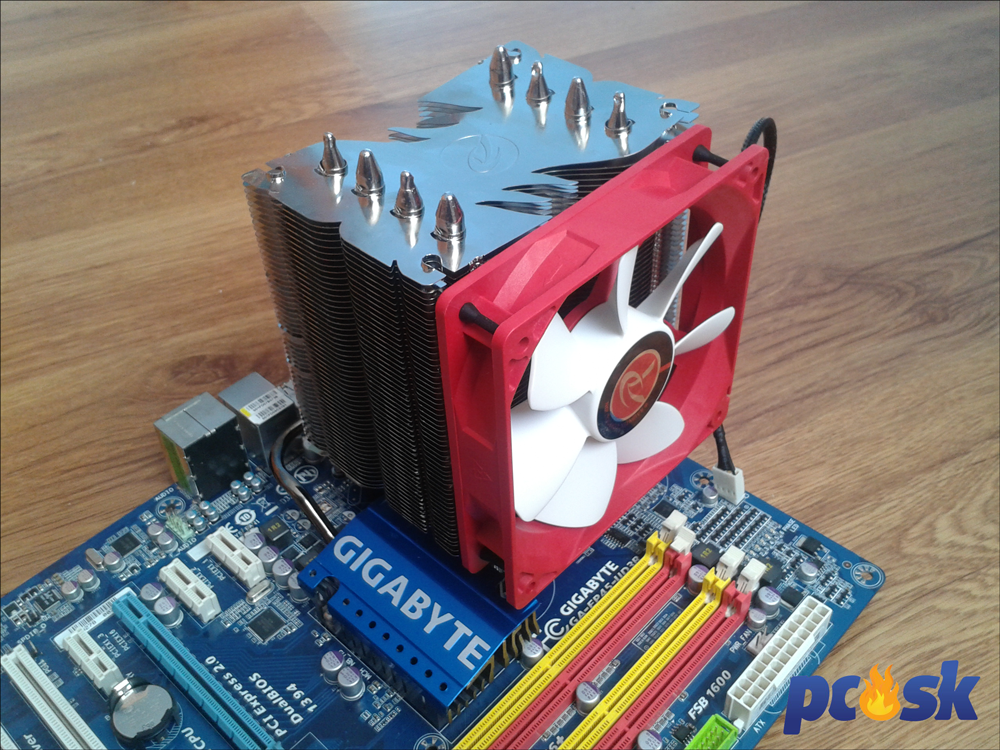

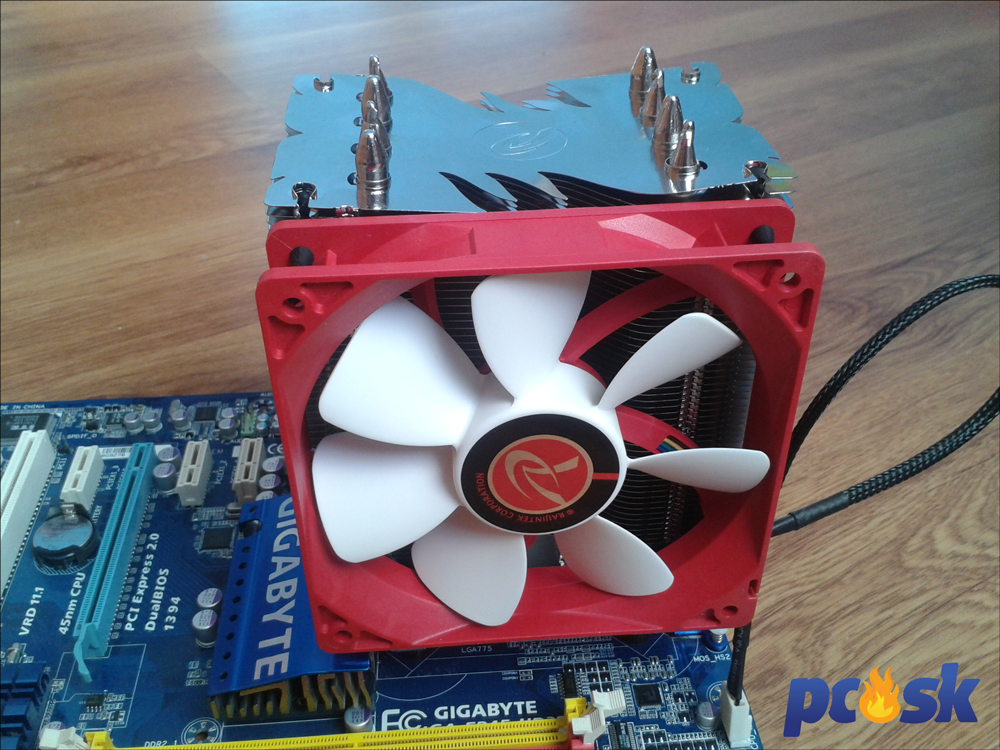

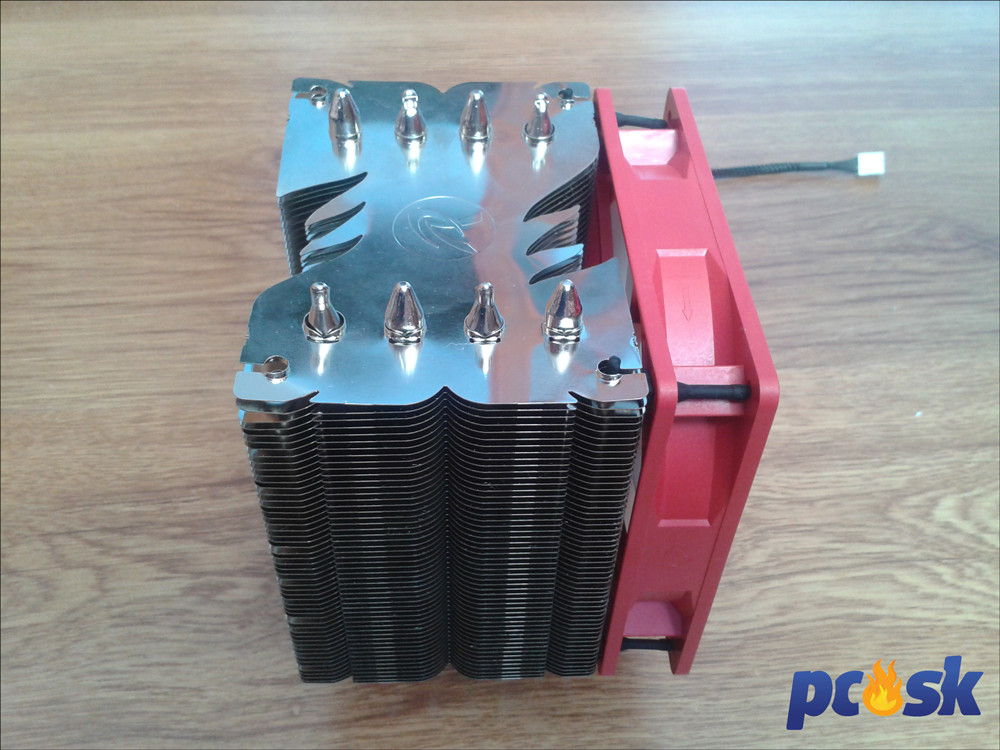

Nakoniec treba pasív osadiť ventilátorom. Bežne sa na tento účel používajú uchopovacie spony ktoré by však u Themis EVO nemali byť súčasťou balenia (v mojom prípade boli avšak ako som už spomínal ide o testovaciu vzorku). Uchytenie treba vykonať s pomocou gumových kolíkov ktoré zároveň eliminujú prenos vibrácií. Prestrčíme teda koliky do 4 rohov v ráme ventilátora a následne ich nasunieme do kruhových otvorov v pasíve.









Tento systém upevnenia však u mňa nevzdudil veľké sympatie nakoľko sa jedná podľa mňa o menej praktický spôsob. Ventilátor sa z namontovaného chladiča dáva dolu horšie aj keď je základná doska vonku nehovoriac o tom keď chcete vybrať ventilátor z chladiča ktorý je už vo vnútri skrine.







procesor: Intel Core 2 Extreme QX6700@3,2GHz@1.5v

grafická karta: ASUS 7300GT (pasívne chladená)

základná doska: Gigabyte GA-EP45-UD3R

ssd: OCZ Octane 128GB

ram: 4x1GB Kingston DDR2

zdroj: SilverStone ST40F-ES

skrinka: SilverStone TJ04-E

operačný systém: MS Windows 7 Enterprise 64b

použitý softvér: Prime95, RealTemp

systémové ventilátory: 2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM

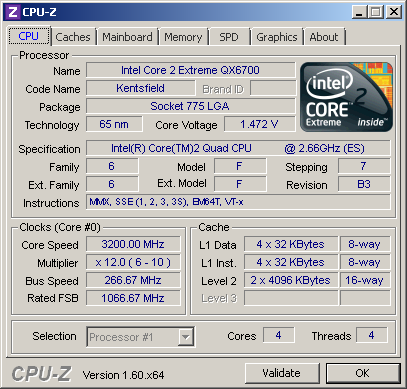

Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 Extreme Edition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.

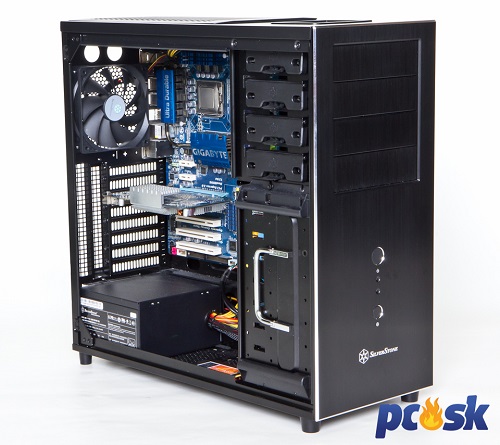

Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.



Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.

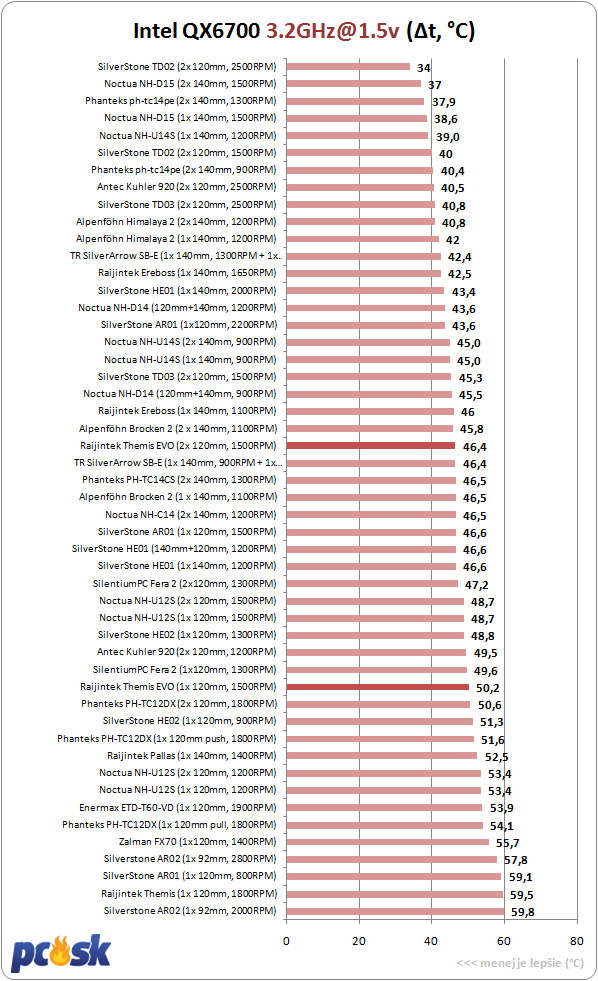

Na zaťaženie procesora využívame 64bit verziu programu Prime95 (Small FTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.

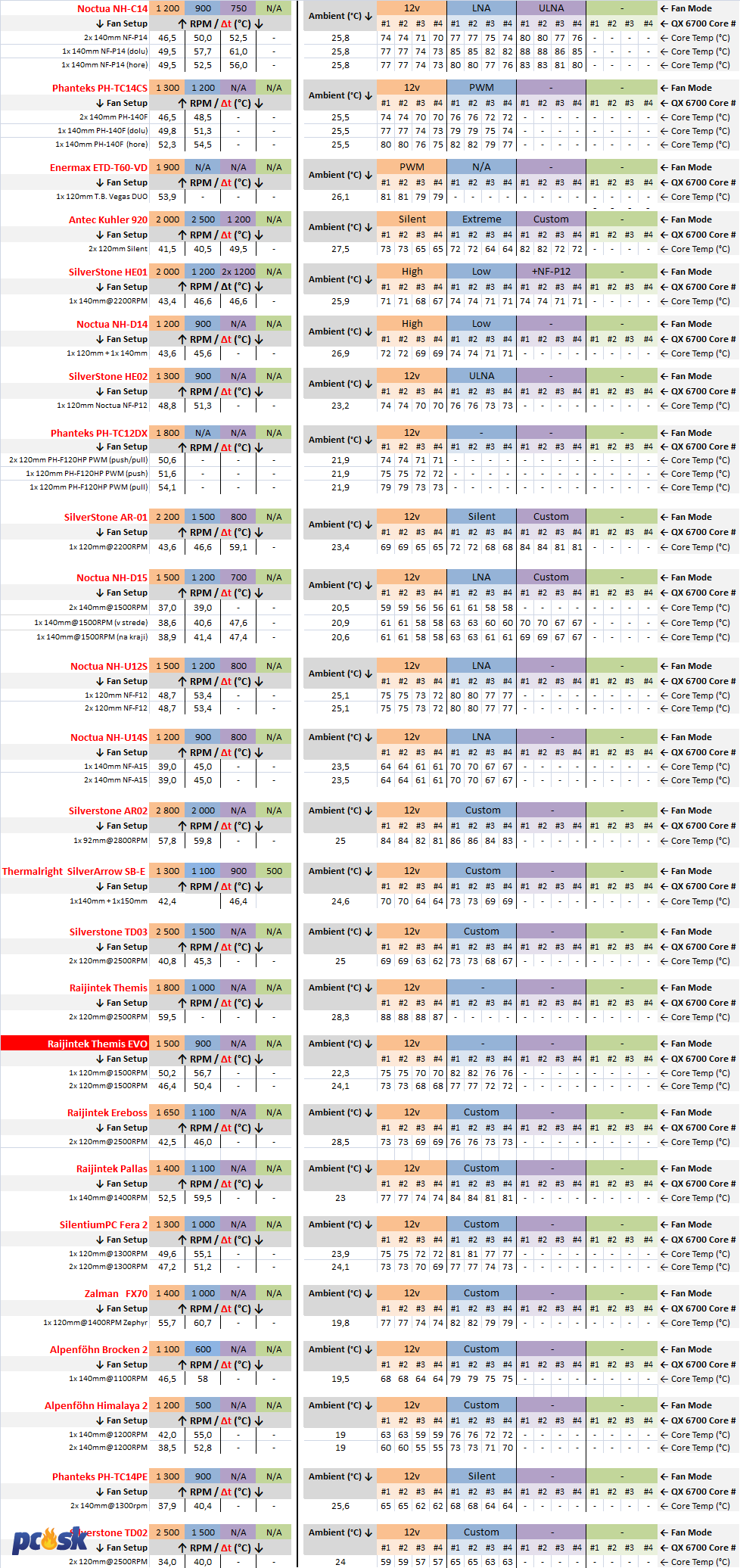

Pôvodný Themis mal strop otáčok až na 1800RPM zatiaľ čo dnes testovaný Themis EVO má maximum 1500RPM. Prvý Themis bol navyše natoľko výkonovo slabý, že testovanie na pomalších otáčkach ani neprebehlo. Bohužiaľ som tak nemohol chladiče porovnať priamo na rovnakých otáčkach.

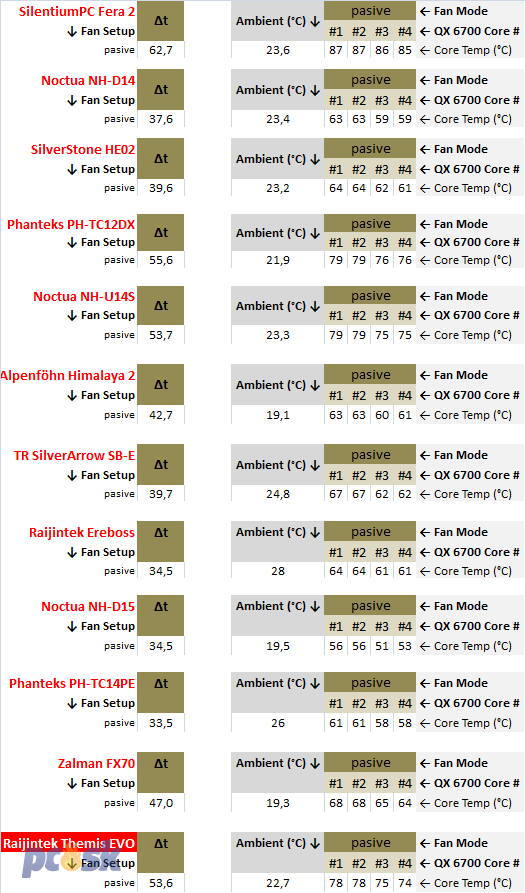

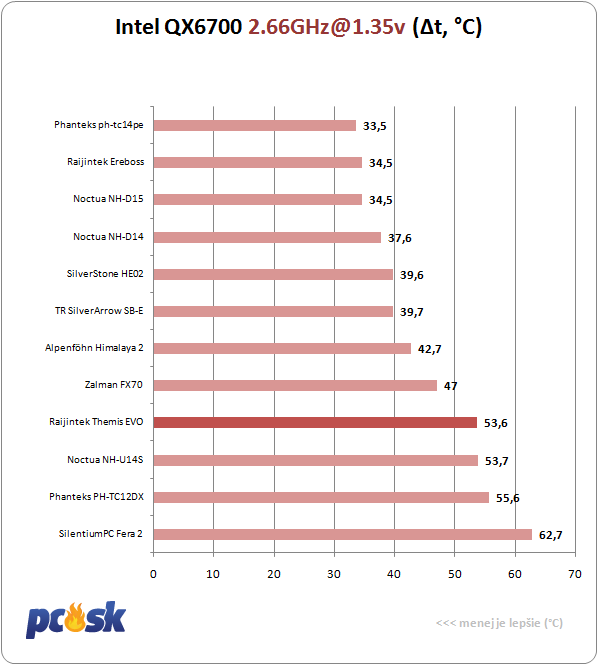

Themis EVO nemal problém už ani s pasívnym režimom.







Themis EVO sám o sebe ako chladič nie je ničím revolučný. Neprináša revolučný dizajn, technológiu či výkon. Oproti predchodcovi je tu však badať výrazný výkonnostný posun a prívlastok EVO tak je na mieste. Dá sa povedať, že tam kde Themis končil (na otáčkach cca 1500RPM už neuchladil CPU) tam Themis EVO začína a to navyše s takmer 10°C náskokom.





Raijintek tak skutočne neklamal a Themis EVO je výkonnejší ako prvý Themis. Na zlepšení výkonu sa pravdepodobne podpísala jedna heatpipe navyše a vyšší počet rebier. A keďže ma Themis EVO maximálne otáčky nastavené o 300RPM menej ako Themis, je aj tichší. Napriek tomu nie je úplne tichý a na maximálnych otáčkach budete o ňom zaručene vedieť.



Chladiču musím vytknúť podivný spôsob osadzovania ventilátora a rebrá ktoré je možné pomerne ľahko stlačiť. Raijintek ani pri tomto chladiči nevyšiel zo zabehnutých koľaji a v balení chýbajú akékoľvek ochranné výstelky.



Takže Themis EVO vs. Themis.  Ktorý z nich? Themis EVO štartuje s cenou 32,90€ čo je presne o 9€ viac ako Themis. Za túto sumu tak dostanete väčší, tichší a hlavne výkonnejší chladič ktorý zvládol uchladiť náš procesor aj pasívne. Je tak na vás či vyžadujete vyšší výkon za príplatok alebo sa uspokojíte s vyššími teplotami za nižšiu cenu.





Aby sme sa však netočili len okolo Themisov. Chladiču šliape na päty Phanteks PH-TC12DX ktorý sa však predáva až o 15€ drahšie ako EVO. Z tohto súboja tak lepšie vychádza chladič od Raijintek. Lepšie vzhľadom na cenu a výkon je však na tom Fera 2 od SilentiumPC ktorú v pomere cena/výkon neprekoná snáď nikto.







Testovaciu vzorku chladiča Raijintek Themis EVO poskytla spoločnosť Caseking.
