Raijintek Themis - klasické Účko za príjemnú cenu

Firma Raijintek je na trhu síce nováčikom, no nám už je dobre známa. Dnes si otestujeme ich ďalší chladič s modelovým označením Themis

Raijintek Themis - Úvod, Balenie, Špecifikácie

Jeden kúsok sme si už otestovali. Bol to Rajintek Ereboss a v teste sa mu darilo veľmi dobre. Dnes tu máme na test Raijintek Themis. Ide o klasický U chladič s tromi heat-pipe trubicami a hrúbkou až 8mm. Chladič sa pýši C.D.C (CpuDirectContact). Špecifikácie chladiča sú zaujímavé, no sme zvedaví, ako na tom bude v praxi.



Balenie

Škatuľa nám poskytuje všetky údaje a parametre o chladiči. Po jej obvode sa nachádzajú aj obrázky chladiča z rôznych pohľadov.



Príslušenstvo

Montážna sada je identická s tou, ktorá je dodávaná k chladiču Raijintek Ereboss. V príslušenstve okrem nej nájdeme aj 120mm ventilátor, teplovodivú pastu, 5 gumených spôn a stručný manuál. Podotýkam, že ide o testovaciu vzorku a príslušenstvo dodávané v predajnej verzii sa môže líšiť.



Špecifikácie

Raijintek Themis
Kompatibilita
Intel: Socket LGA775/115X/1366/2011
AMD: Socket AM2/AM3/FM1/FM2
Materiál
meď - heat-pipes
hliník - rebrovanie a základňa
Heat-pipes (počet/priemer)3 / 8mm
Dodávané ventilátory
1x 120mm PWM
Rozmery (bez ventilátora)
158mm (výška)
122mm (šírka)
50mm (hĺbka)
Hmotnosť (bez ventilátora)
448g (bez ventilátora)
Orientačná cena
~23,90EUR s DPH (odporúčaná cena)
Stránka produktuRaijintek Themis



Raijintek Themis - Pasív, Základňa

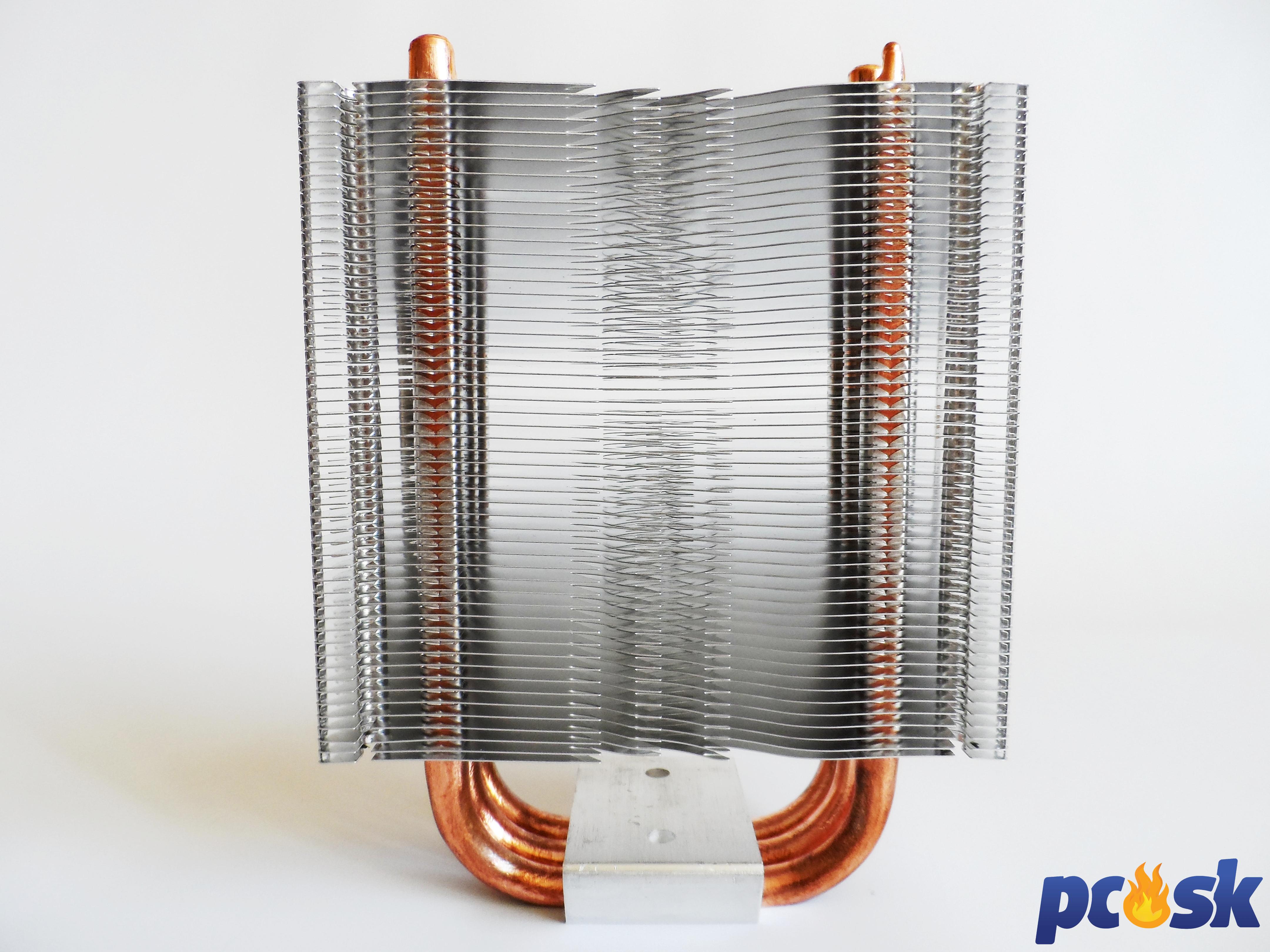

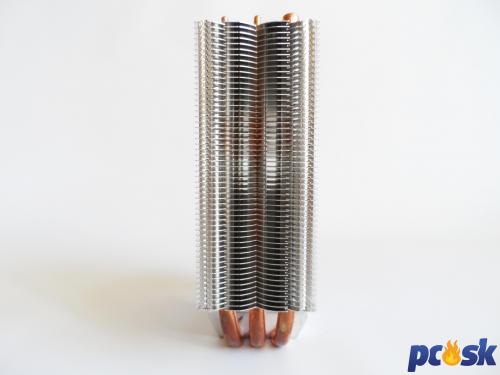

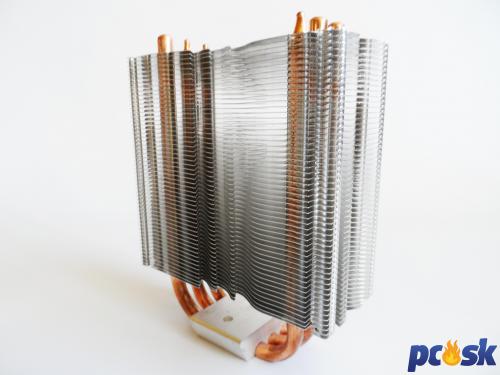

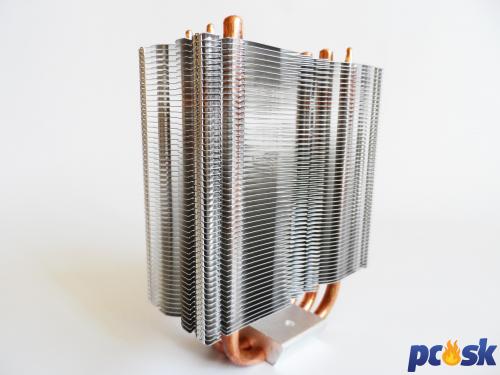

Pasív

Pasív je svojím spracovaním aj parametrami veľmi podobný Silverstonu AR01. Celkovo je prevedenie pasívu na dobrej úrovni, až na pár drobností. Napríklad na rebrách pasívu a aj z vrchnej strany základne vidno škrabance. Musím však pochváliť spôsob prepojenia rebier pasívu. Vďaka nemu sa rebrá nebudú deformovať, keď budete napríklad na chladič osádzať gumené spony pre ventilátor. Konkrétne AR01 mal s tým problém. Systém uchytenia ventilátora mal podobný a po osadení gumených spôn sa konce pasívu mierne deformovali, pretože prepojenie medzi rebrami nebolo dostatočne pevné. U Raijintek Themis však tento problém nehrozí. Podobný spôsob prepojenia rebier má napríklad aj Phanteks PH-TC14PE.

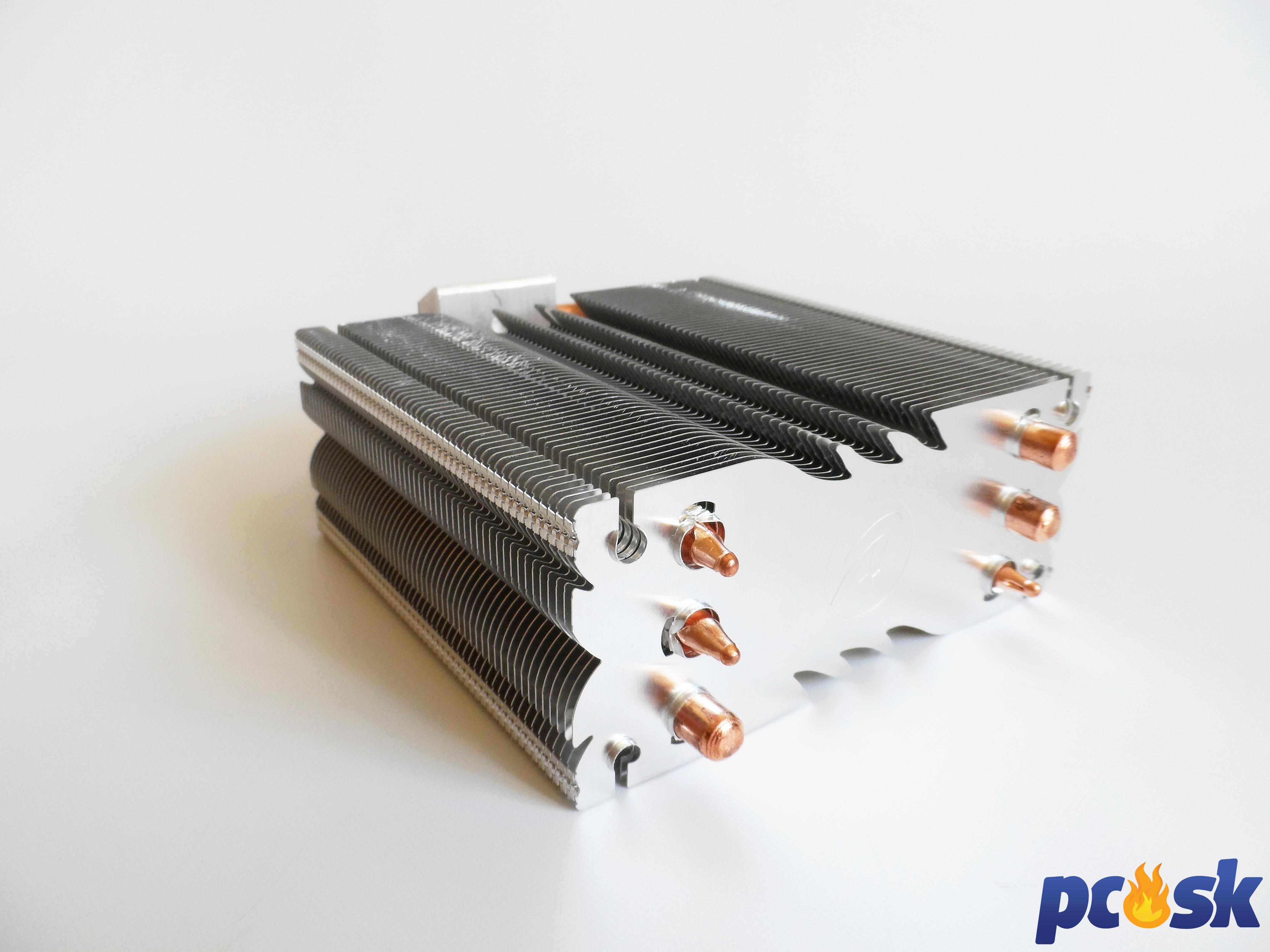

Na pasíve možno vidieť hlboké zárezy po oboch stranách. Tie nielen dopĺňajú vzhľad chladiča, ale majú za úlohu aj usmerniť tok vzduchu v chladiči. Aký to má vplyv na konečný výkon a hlučnosť, uvidíme v teste.



Základňa

Základňu tvorí jeden kus hliníka a trojica heat-pipe trubíc, s už spomínanou technológiou C.D.C. Povrch základne je opracovaný dosť „nahrubo“ a bez akéhokoľvek lesku. Čo by som, naopak, vydvihol je, že medzi hliníkovou základňou a heat-pipe trubicami nie sú žiadne medzery a trubice sedia presne na mieste.

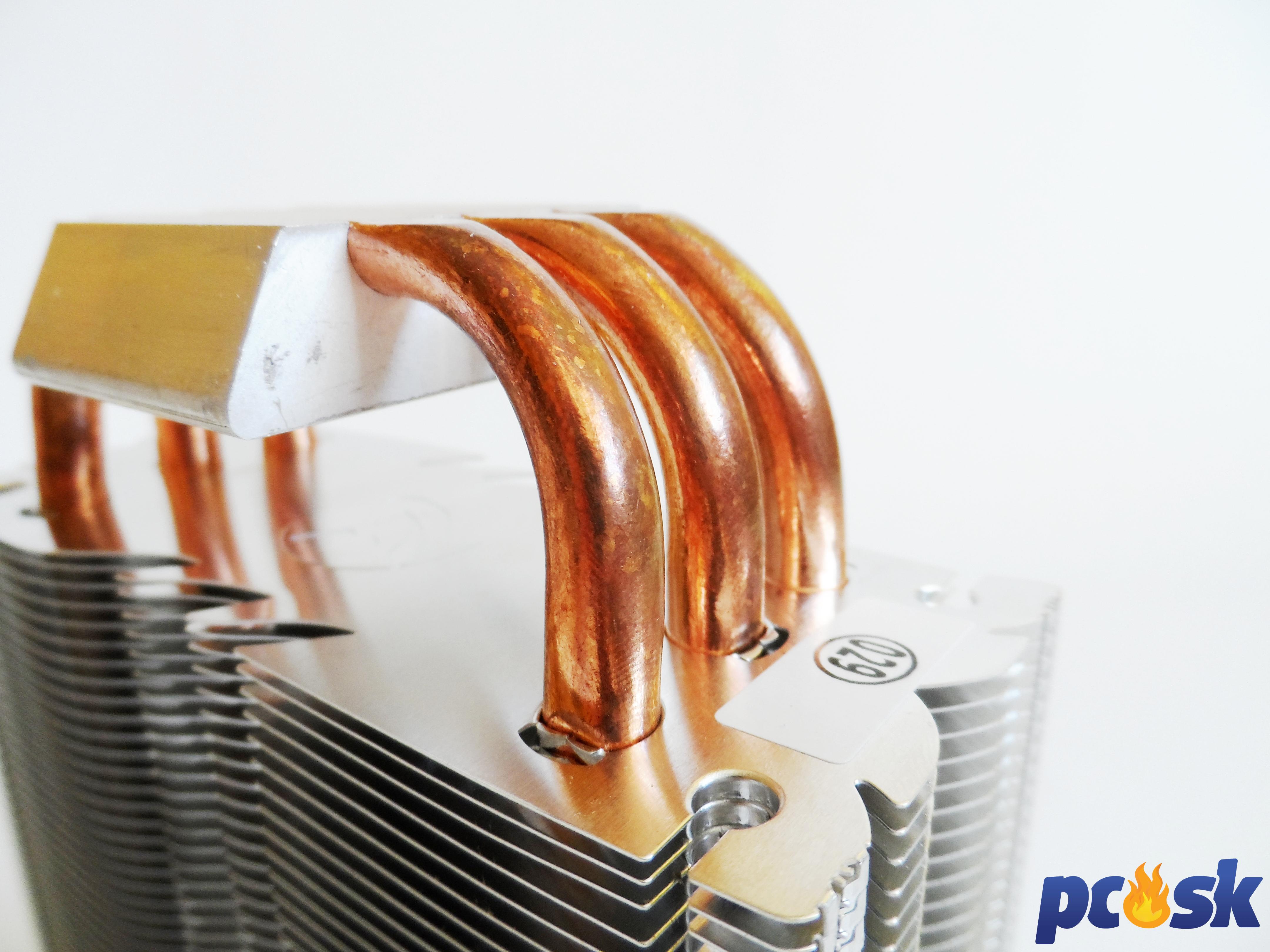

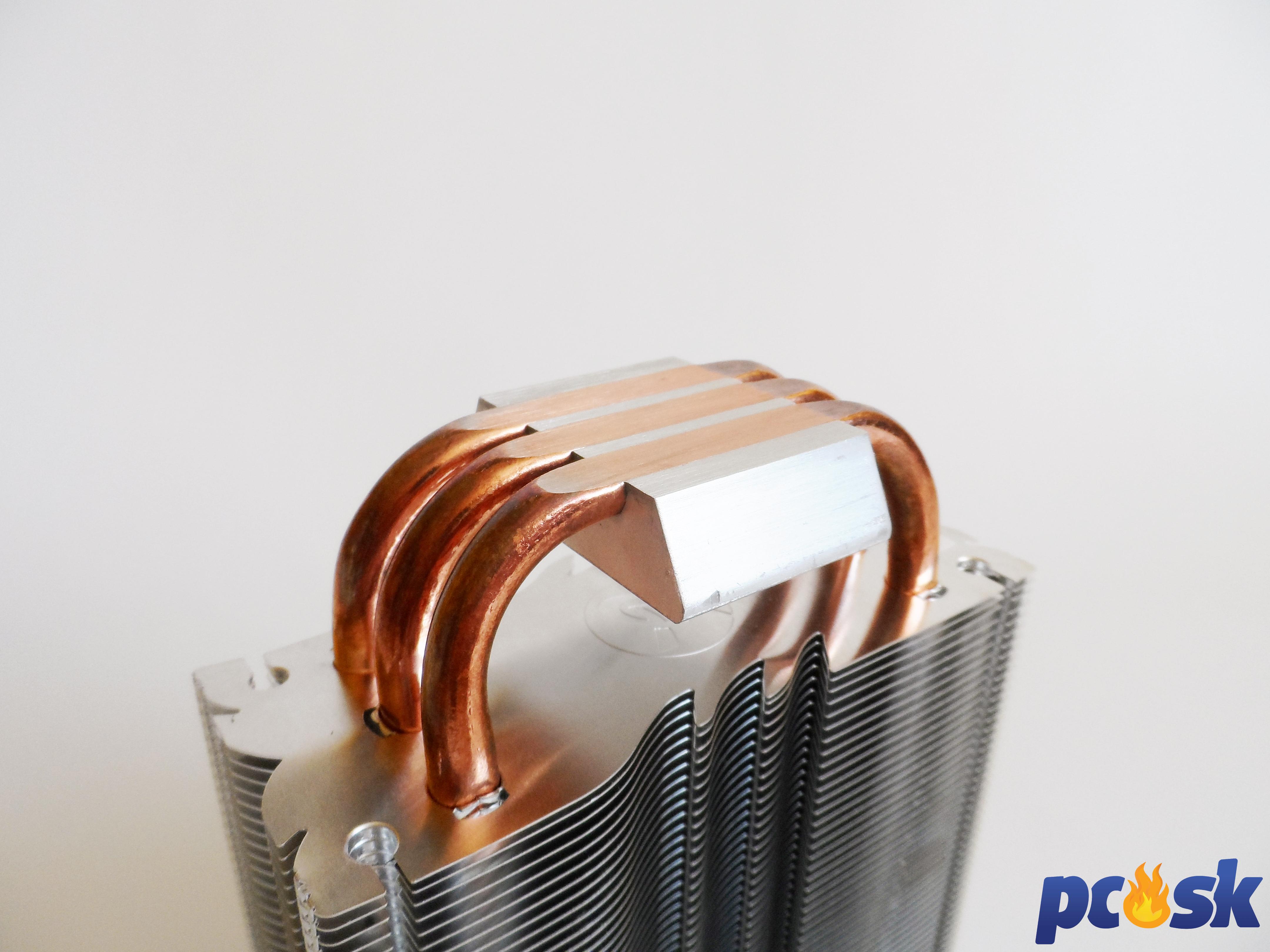

Detail na heat-pipe trubice

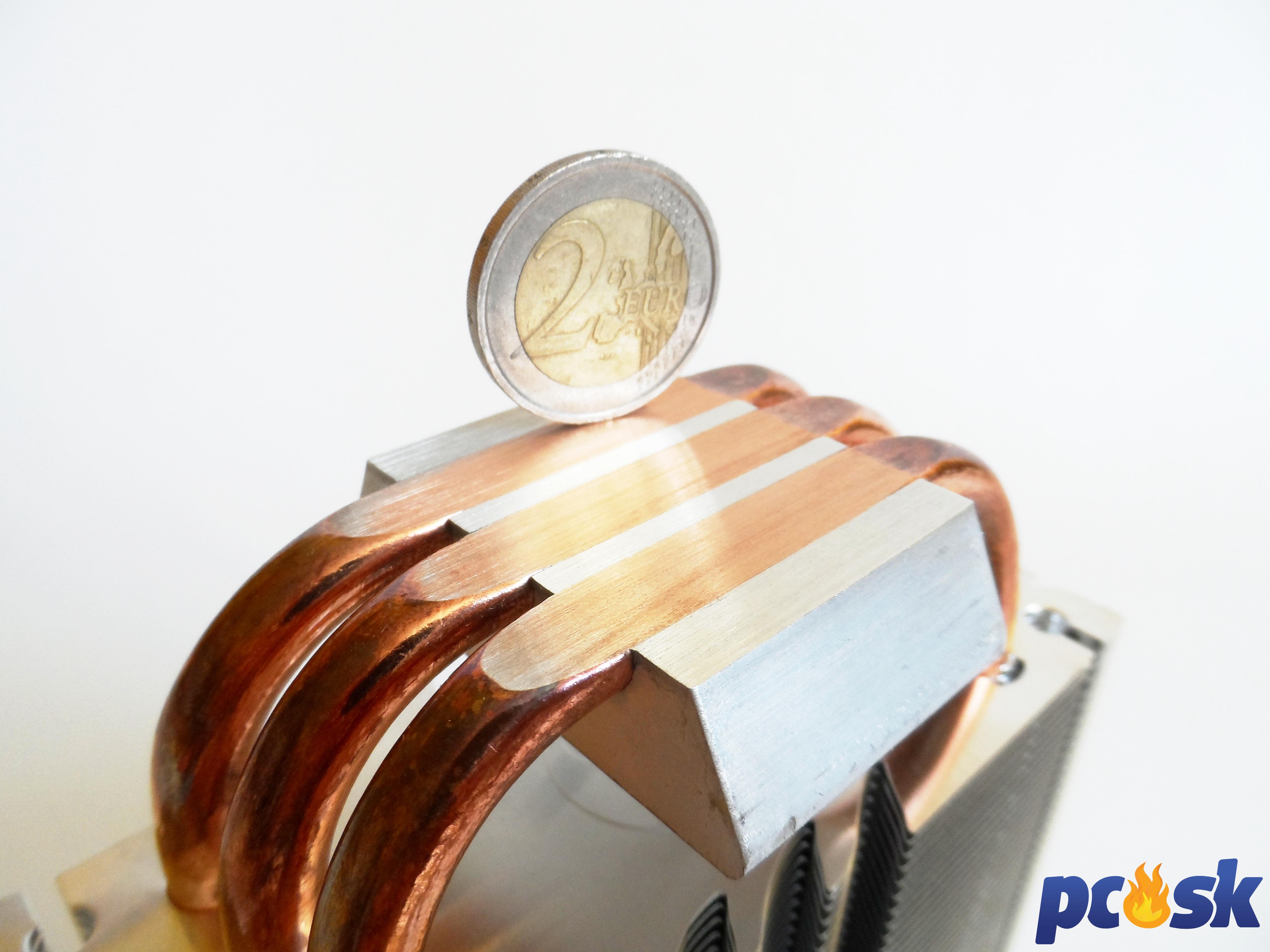

Detail základne  - odraz





Raijintek Themis - Ventilátor, Kompletný chladič

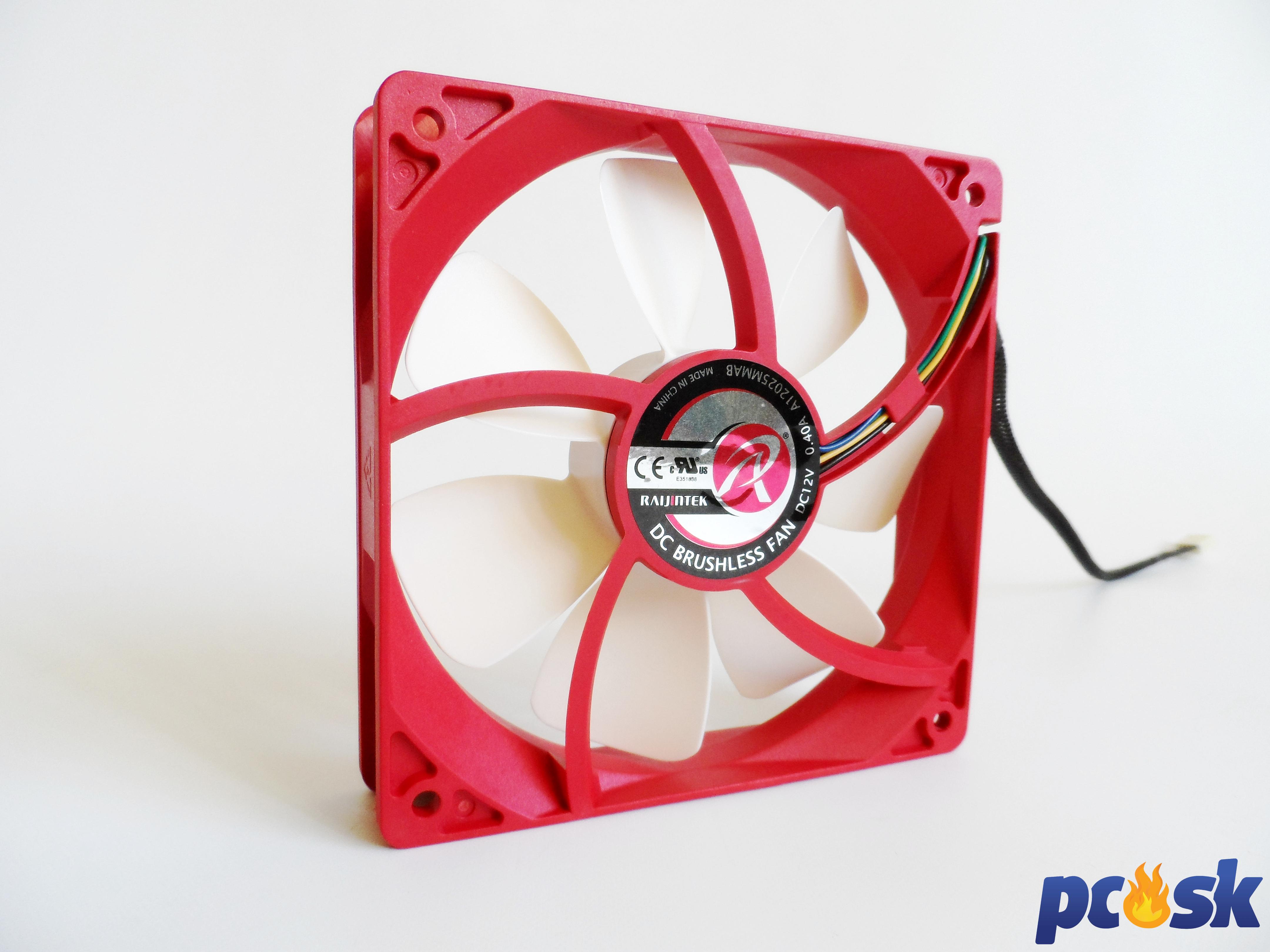

Ventilátor

Ventilátor dodávaný k chladiču nie je ničím výnimočný. Ide o klasický 120mm ventilátor s PWM reguláciou a klznými ložiskami. Otáčky ventilátora oscilujú od 1000rpm až do 1800rpm. Ventilátor sa samostatne nepredáva.

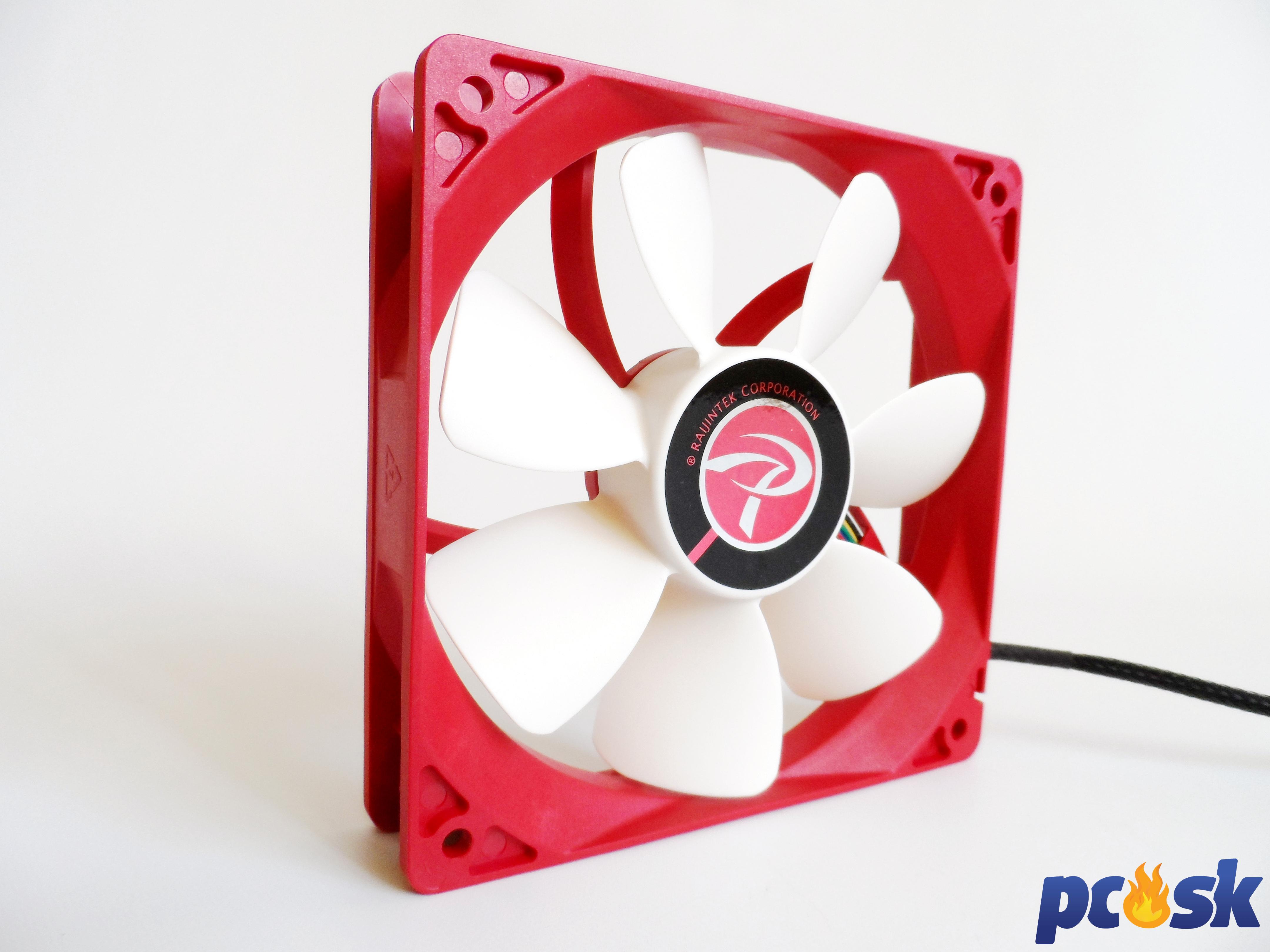

Raijintek aj tu ostáva pri bielo-červenej farebnej kombinácii rotora a rámika





Špecifikácie



Raijitek 120mm PWM Fan
Konektor
4-pin PWM
Ložiská
sleeve bearing
Otáčky
1000-1800RPM - PWM
Rozmery
25mm (výška)
120mm (šírka)
120mm (hĺbka)
Prietok vzduchu
78,82CFM
Hlučnosť
27,86 dBA

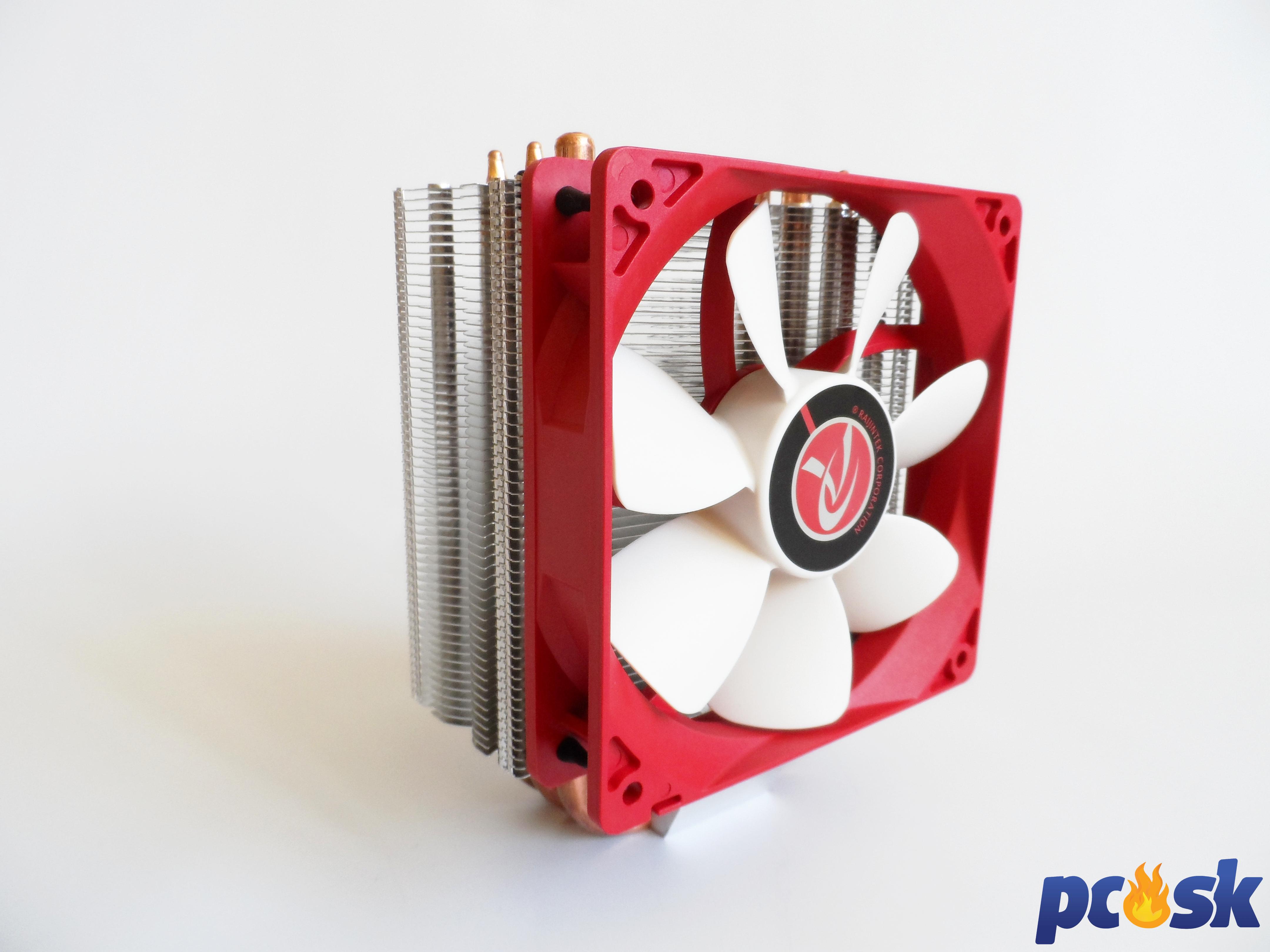

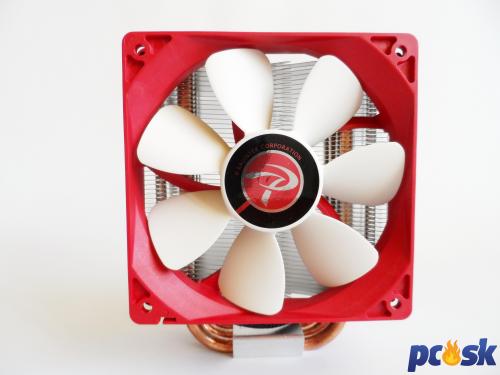

Kompletný chladič

Osadenie ventilátora na chladič je hračka. Gumené spony si najprv osadíme na pasív, potom už len ventilátor jednoducho upneme o spony. Vďaka gumeným sponám sa vibrácie nebudú prenášať na telo pasívu.

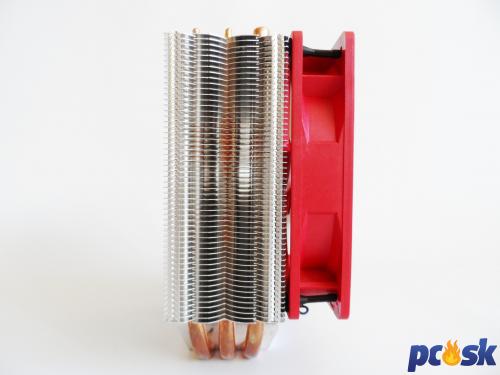

Výška s osadeným ventilátorom ostáva pôvodných 122mm







Raijintek Themis - Montáž

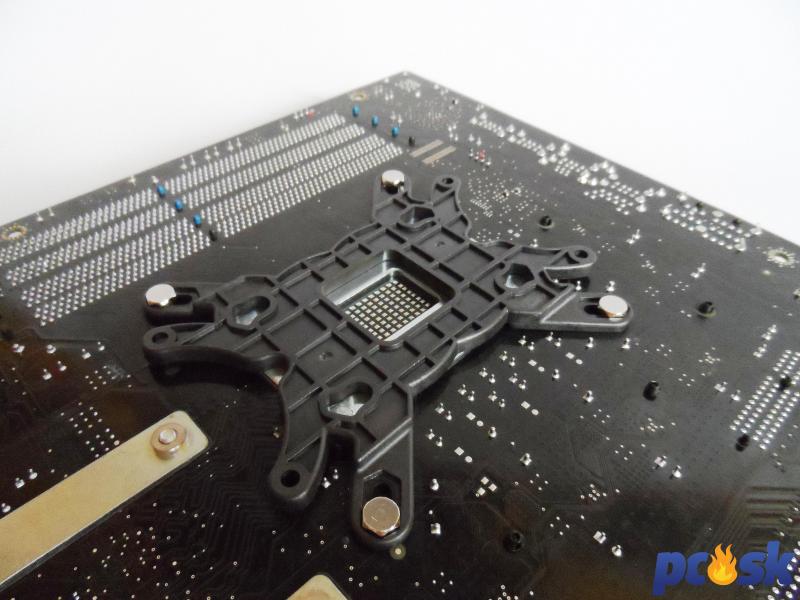

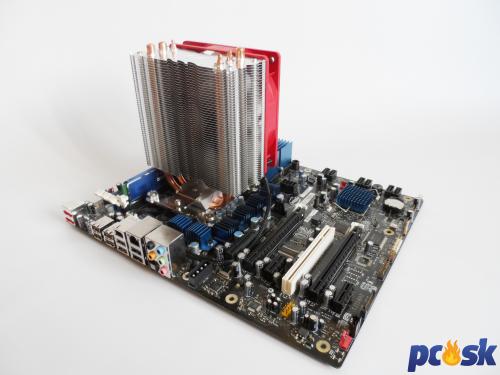

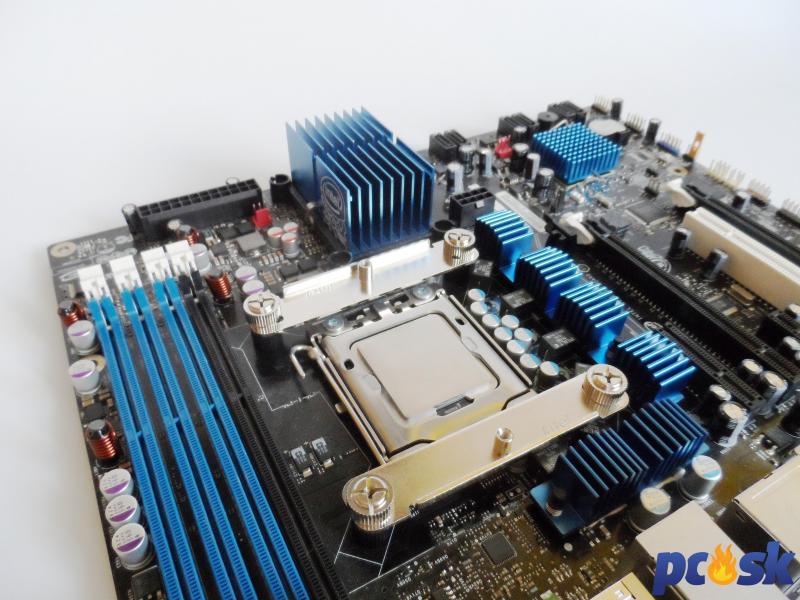

Ako som už spomenul, montážna sada je identická s tou, ktorá je použitá u chladiča Raijintek Ereboss, čiže postup montáže sa nijako nemení. Montáž je jednoduchá a poradíte si aj bez preštudovania manuálu.



Na čo by som upozornil, je len to, že keď budete nanášať pastu, neodporúčam pea metódu (kvapka na stred IHS). Pri type základne, aký má chladič Themis a hlavne aj kvôli jej opracovaniu, by sa pasta neroztlačila rovnomerne. Pastu odporúčam naniesť na základňu chladiča vo forme tenkých pásikov pozdĺž heat-pipe trubíc.

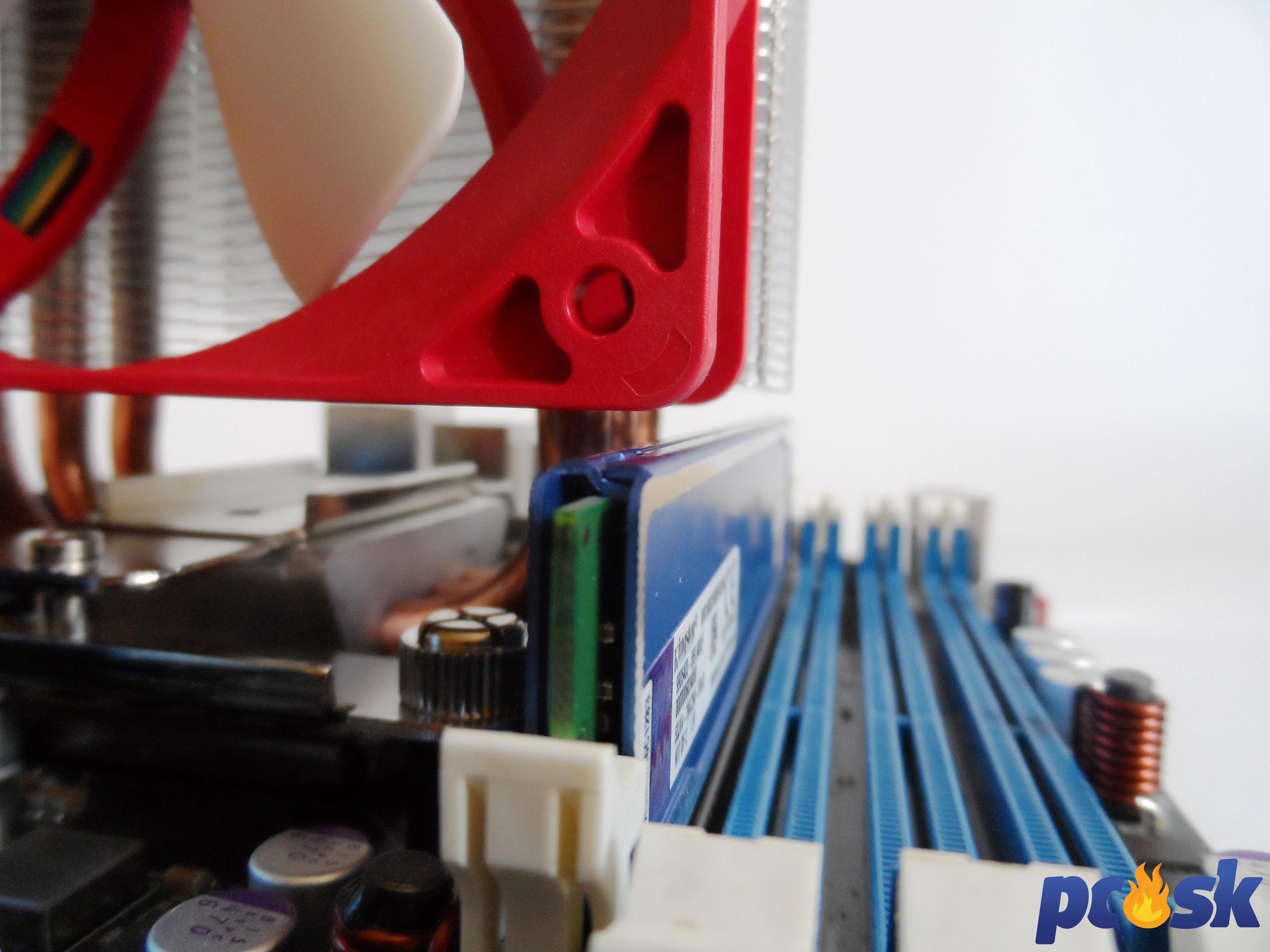

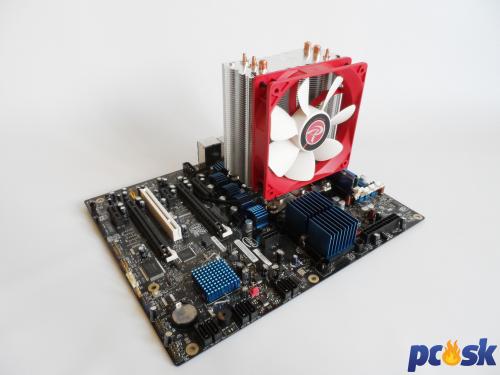

Je vidno, že rezerva pre vyššie ram moduly už nie je. Pamäte s vyšším chladičom by sa už nevošli.

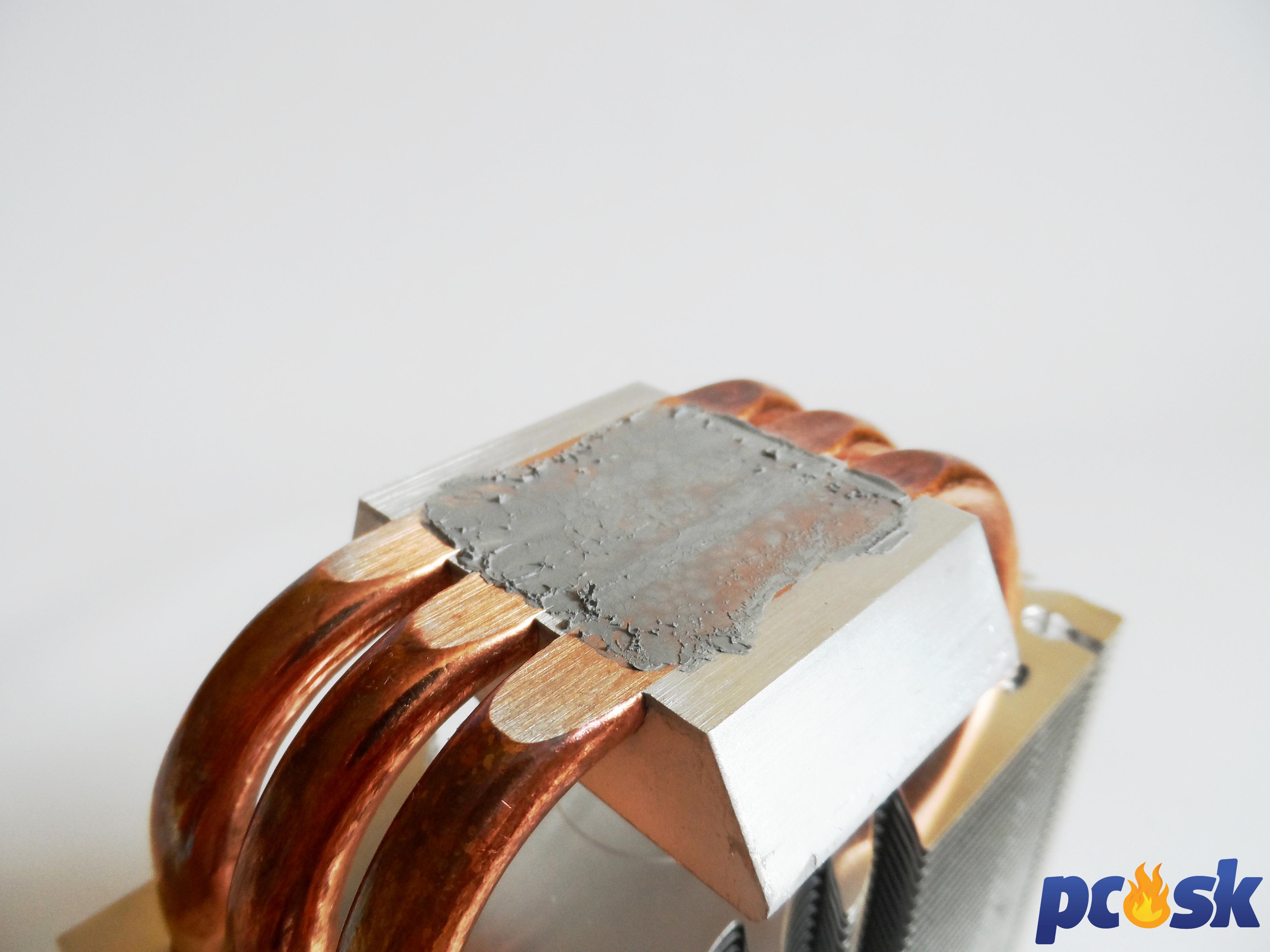

 Takto vyzerá základňa s nanesenou teplovodivou pastou po približne dvoch hodinách záťaže. Pasta je po celej ploche základne rozotrená rovnomerne.



Raijintek Themis - Metodika merania, Výsledky



Testovacia zostava

procesor: Intel Core 2 Extreme QX6700@3,2GHz@1.5v
grafická karta: ASUS 7300GT (pasívne chladená)
základná doska: Gigabyte GA-EP45-UD3R
ssd: OCZ Octane 128GB
ram: 4x1GB Kingston DDR2
zdroj: SilverStone ST40F-ES
skrinka: SilverStone TJ04-E
operačný systém: MS Windows 7 Enterprise 64b
použitý softvér: Prime95, RealTemp
systémové ventilátory: 2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM



testovacia zostava v SilverStone TJ04-E



Procesor Core 2 Extreme QX6700 poskytla spoločnosti Intel



SSD Octane 128GB poskytla spoločnosť OCZ



Skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone



DDR2 pamäte HyperX poskytla spoločnosť Kingston



Storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM.



Metodika merania

Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 Extreme Edition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.

Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.

Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.

Na zaťaženie procesora využívame 64bit verziu programu Prime95 (Small FTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.



Raijintek Themis - Výsledky

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži.

Sumár výsledkov aktívny mód



Raijintek Themis - Zhodnotenie, Záver

Z testov jasne vyplýva, že Themis veľkým prekvapením nebude. Parametrovo je síce veľmi podobný Silverstonu AR01, no výkonovo sa mu Themis ani nepriblížil a držal sa na chvoste tabuľky so Silverstone AR02. Čo sa týka hlučnosti, ani tu nezabodoval. Ventilátor mal na maxime 1800rpm. Pri týchto otáčkach je hlučnosť vysoká a o tichom chode nemožno hovoriť. Schladiť naše výhrevné teleso Intel QX6700 Themisu robilo veľké ťažkosti a teploty boli na dosť vysokých hodnotách. Pri nižších otáčkach sme pochopiteľne chladič v záťaži ani netestovali, pretože teploty by už boli privysoké.

Cena, za ktorú bude chladič k dispozícii, Themisu trochu dopomáha. Chladič bude dostupný za približne 24€ s DPH, čo je ešte menej ako za AR02. Ten má odporúčanú cenu 28€.



Raijintek Themis
Plusy
Mínusy

-  cena
- montáž

 - hlučnosť
 - výkon



Testovaciu vzorku chladiča Themis poskytla spoločnosť Raijintek.



Raijintek Themis - Kompletná galéria





Komentáre (2)
Lubo_
V skutocnosti je problem v tom, ze minimalne nejaka mensia dodavka chladicov Themis z CaseKingu ma vadne heatpipe. Tiez mam od nich jeden kus na test a nakolko ma teda blbe vysledky sokovali, objednal som druhy z ineho zdroja a podozrenie, ze je ona vzorka z Casekingu chybna, sa potvrdilo.
Broslowski
Vďaka za info, budeme kontaktovať dodávateľa.
