ASRock Fatal1ty H97 Performance - Čipset, bližší pohľad na dosku

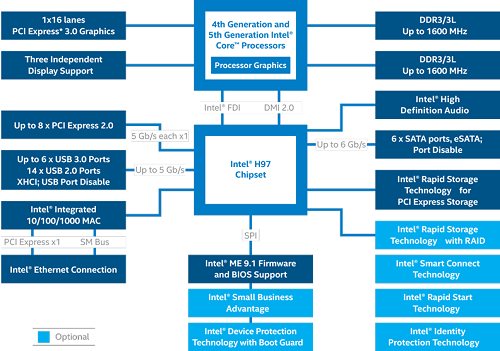

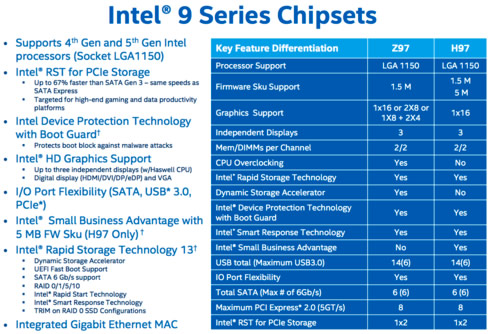

Doska oproti predchádzajúcej Killer dosky disponuje o čosi vybavenejším čipsetom Intel H97 i keď zmien nie je mnoho. Procesor taktiež umožňuje zapojenie až 3 zobrazovacích jednotiek naraz a poskytuje čipovej sade 1 PCIe 3.0 x16 linku. Výhodou tohto čipsetu je, že bude podporovať aj 5. generáciu Core procesorov známu aj pod označením Broadwell.
H97 podporuje 8 PCIe 2.0 liniek, 6 USB 3.0 a až 14 portov pomalšieho USB 2.0. Nechýba ani podpora 6 SATA3 portov či eSATA. Čipset nie je najvhodnejší na taktovanie no prináša podporu moderného M.2 konektora ktoré dokáže poskytnúť maximálne 2 PCIe linky. Obmedzenie tu však nájdu operačné pamäte pre ktoré sa neájdu vyššie deličky a musia si tak vystačiť s taktom 1600MHz.

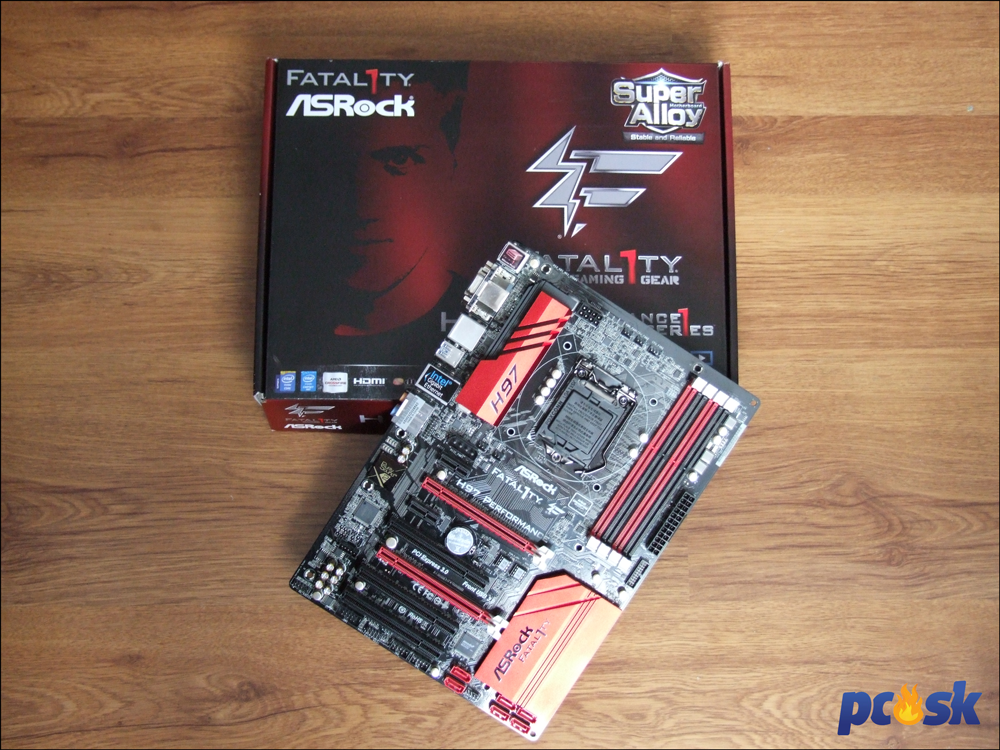

Podobne ako ASRock Fatal1ty B85 Killer je aj Fatal1ty H97 Performance ladená do čierno-červeného šatu. Osobne sa mi táto kombinácia páči a luxusne vyzerajú najmä červené pasívy z brúseného hliníka, ktoré sú prichytené k doske pomocou skrutiek a držia pevne.

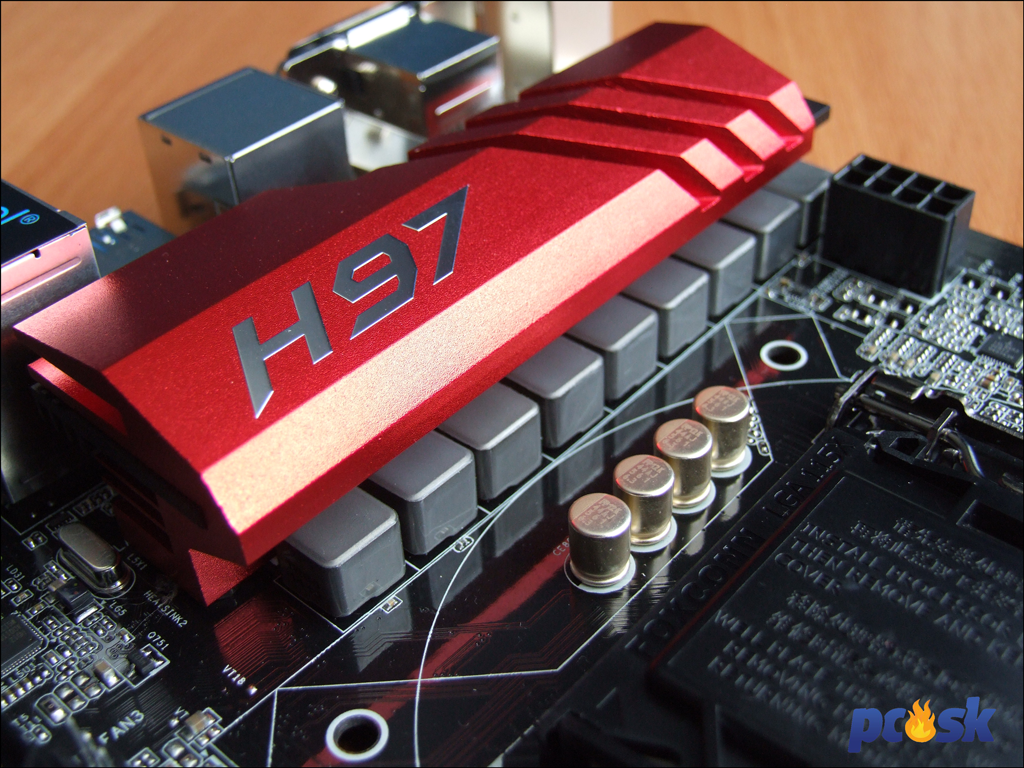

Napájanie procesora aj tu zaobstaráva digitálne napájanie Digi Power ktoré je však silnejšie a pozostáva z 8 fáz. Pre moduly operačných pamäti sú pripravené 3 fázy.

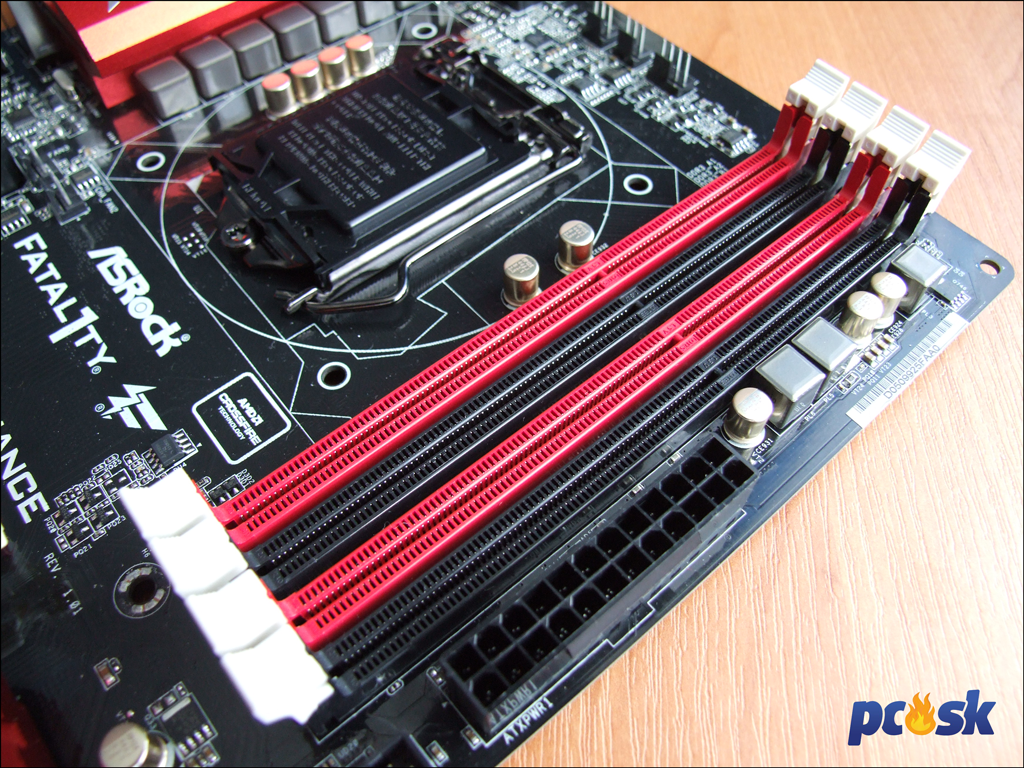

Keď už je reč o operačným pamätiach, pre tie sú pripravené 4 sloty ktoré dokopy dokážu niesť až 32GB. Vplyvom čipsetu však takt pamätí bude obmedzený na 1600MHz. Aretačné poistky majú sloty z oboch strán. Vedľa slotov pre operačné pamäte si všimnite 12K platinové kondenzátory a prémiové cievky.

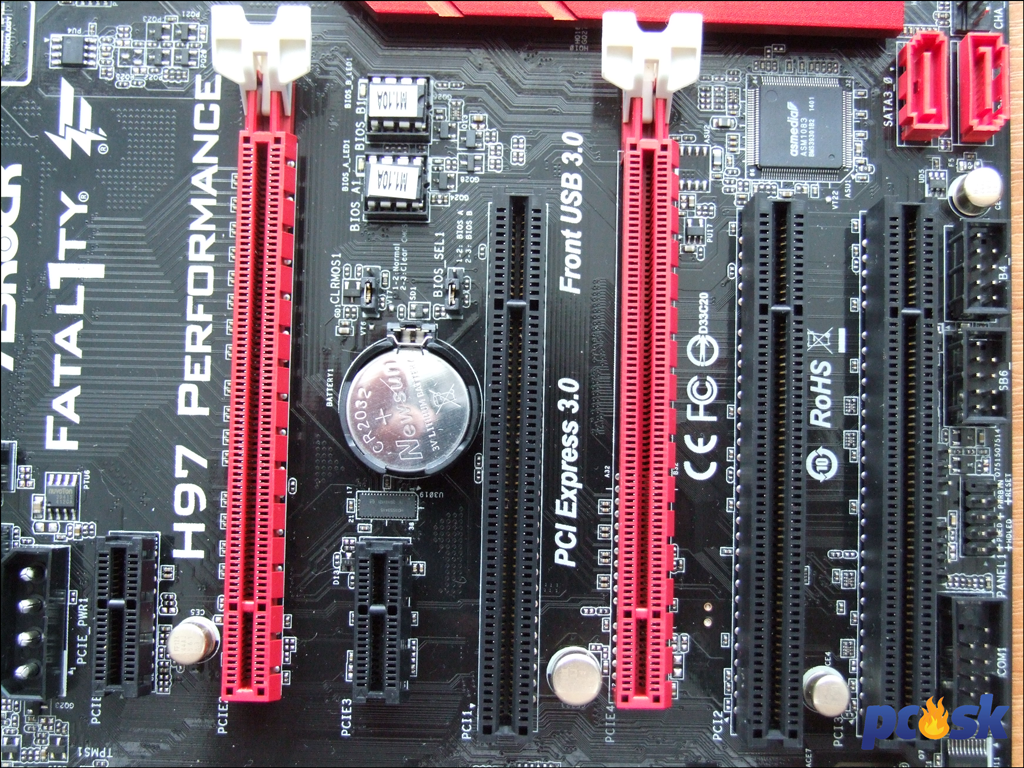

Sloty pre grafické karty sú na doske 2 a pre lepšie rozpoznanie sú označené červenou farbou. Prvý slot bližšie k procesoru je rýchlejšieho štandardu PCIe 3.0 x16, zatiaľ čo druhý je "iba" PCIe 2.0 x16 (elektricky x4). Doska nesie podporu pre zapojenie 2 duálnych grafických kariet značky AMD.

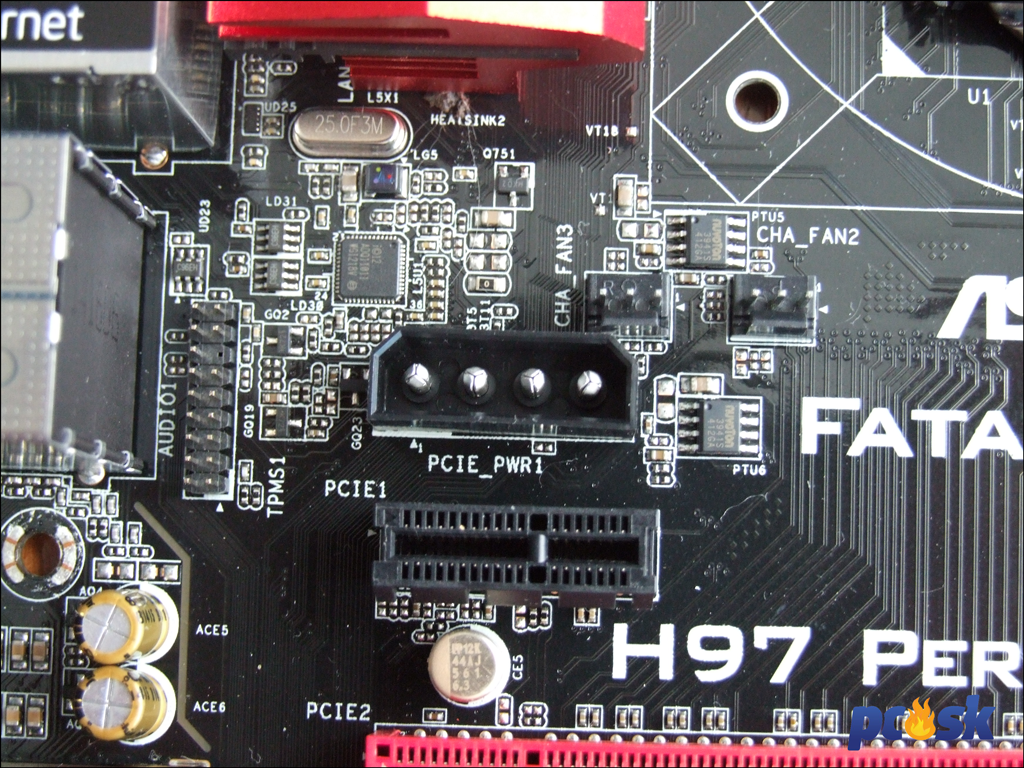

Pre "žravejšie" grafické karty je pripravený aj prídavný 4-pinový konektor.

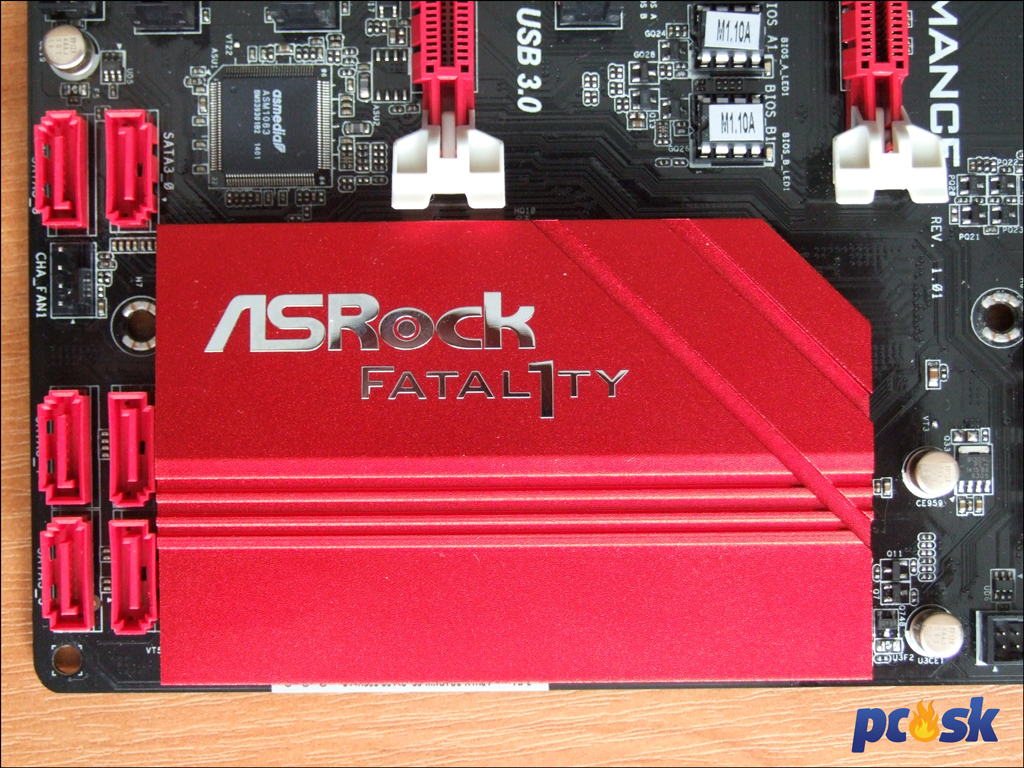

Prídavné karty môžu byť zasunuté do trojice PCI slotov alebo do dvoch krátkych PCIe x1 slotov. SATA3 portov je na doske 6 ovládaných PCH a ani jeden nie je natočený o 90°. Stačilo by pritom aby pasív nad PCH nebol taký rozmerný a mohli byť SATA porty umiestnené vhodnejšie.

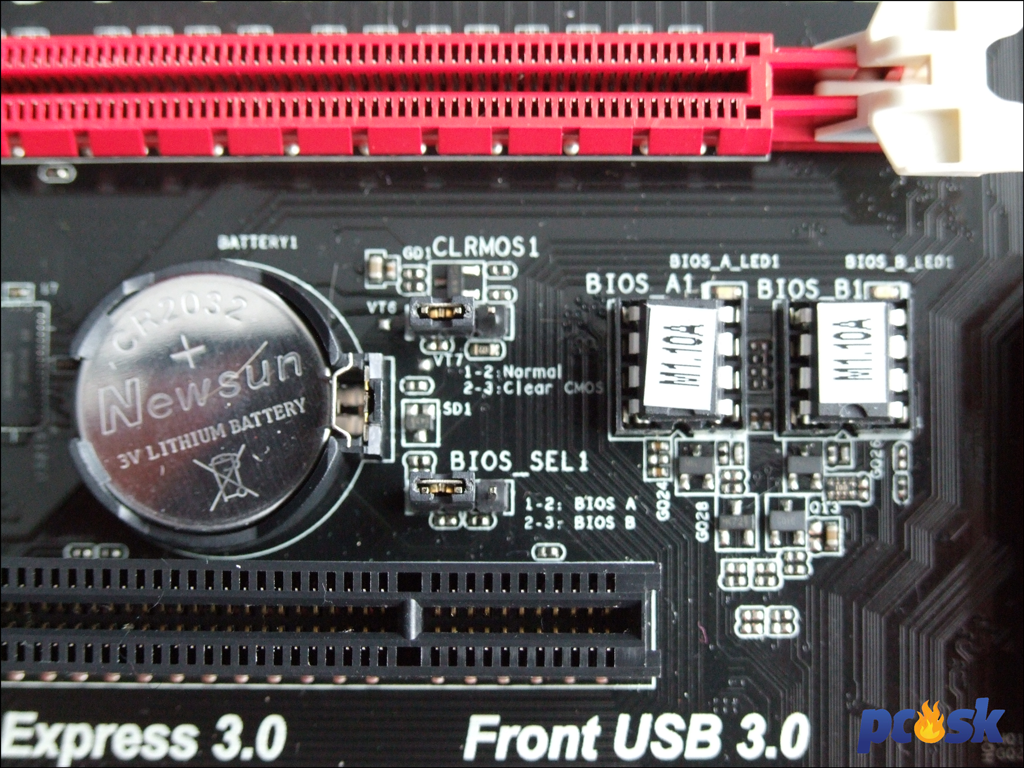

Na PCB si našla miesto aj dvojica BIOSov medzi ktorými je možné prepínať pomocou jumpera.

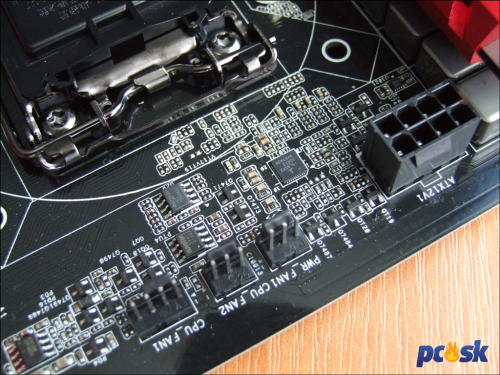

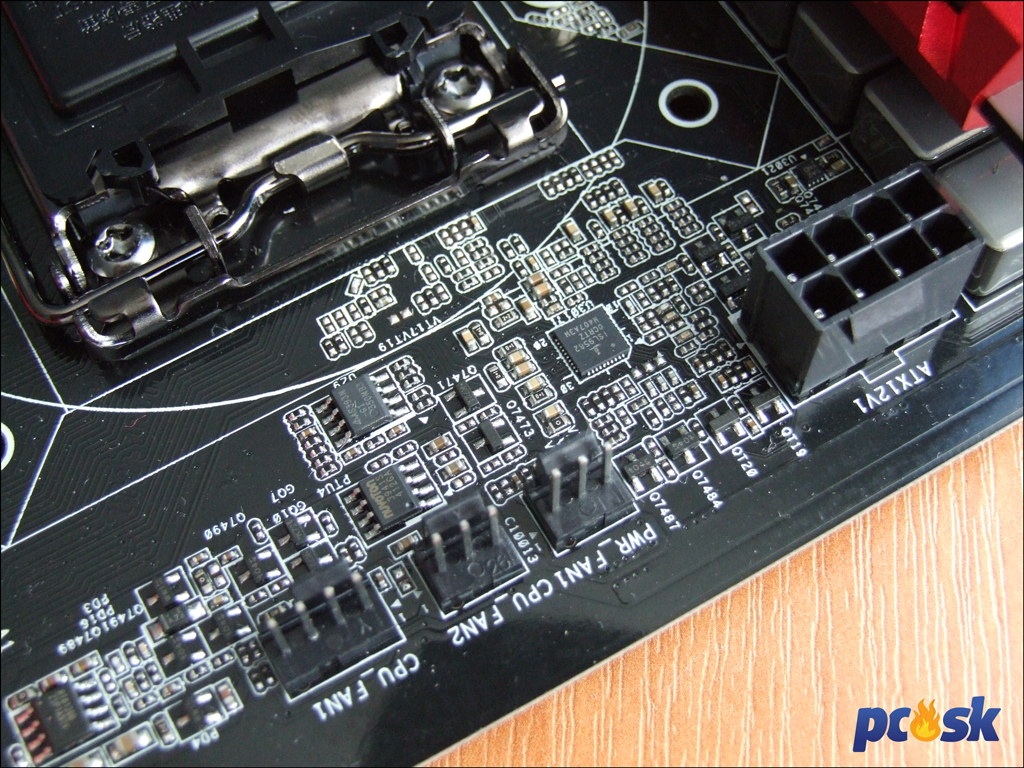

Pre ventilátory je pripravených 6 konektorov - dva 4-pinové a štyri 3-pinové. Na obrázku možno vidieť hneď trojicu konektorov pre ventilátory na chladiči pre CPU a štandardný 8-pinový ATX konektor pre napájanie procesora.

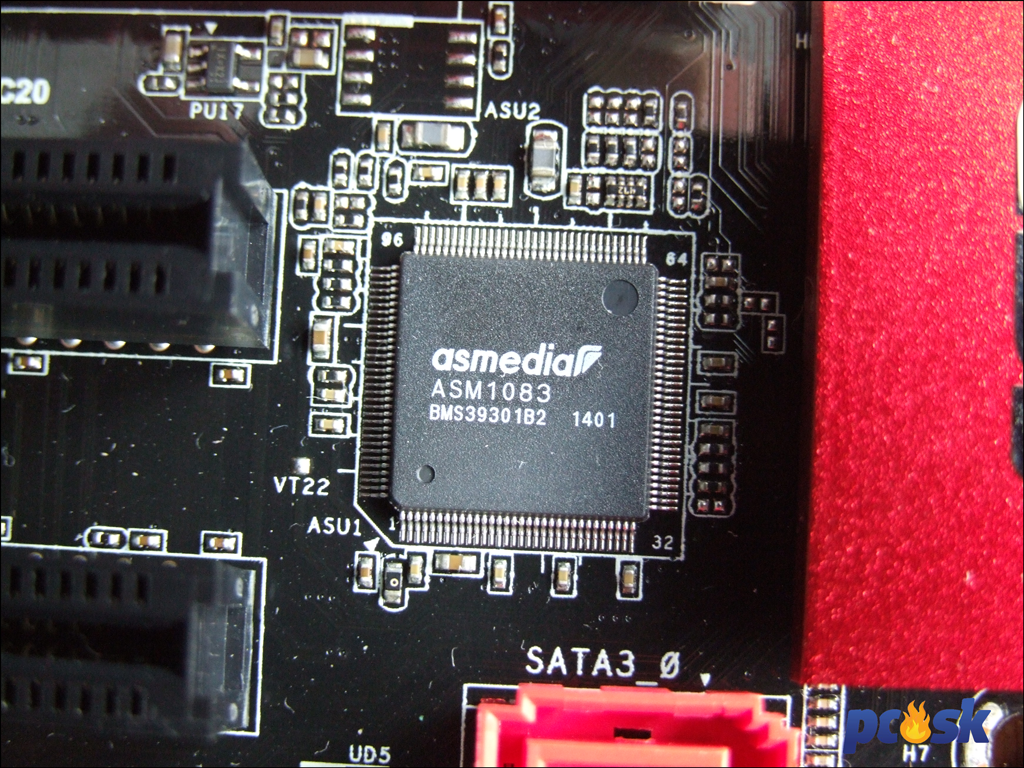

Aj tu nájdeme deličku PCIe liniek ASM 1083 od Asmedia.

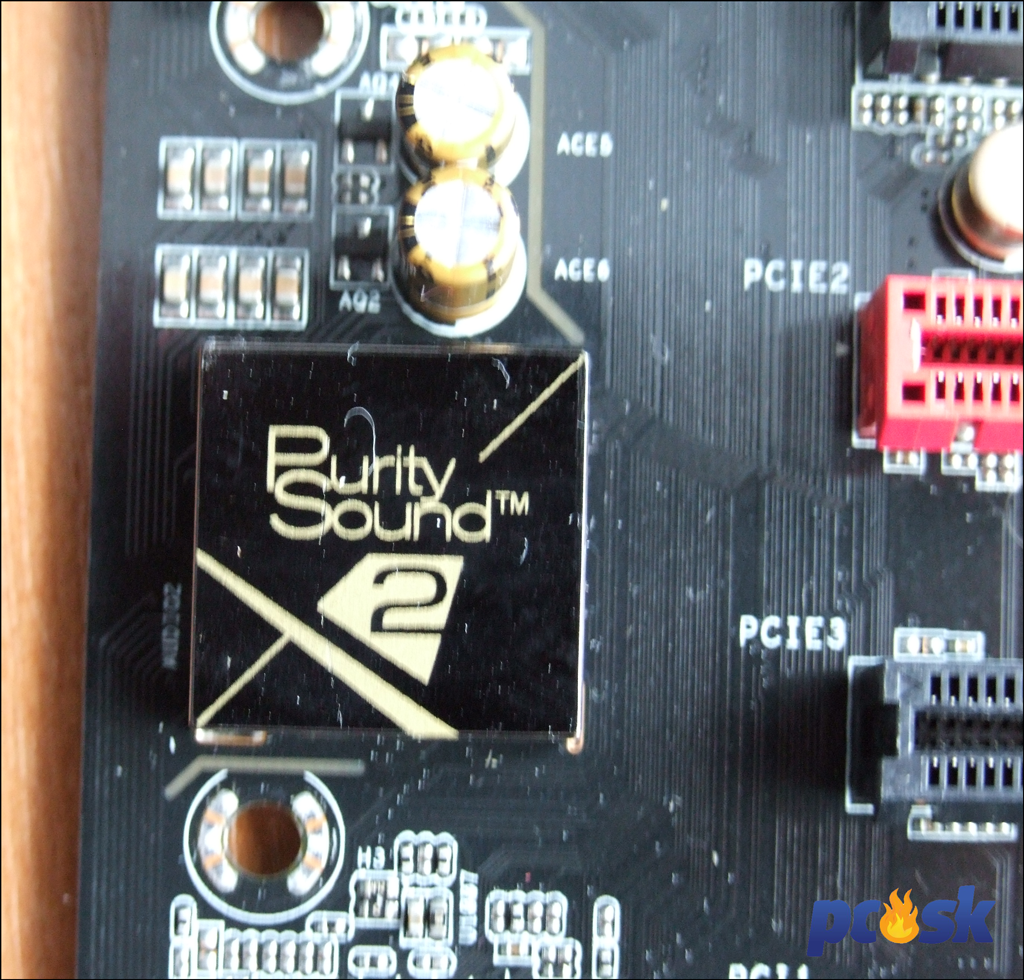

O zvuk sa stará riešenie Purity Sound 2 s kodekol Realtek ALC 1150 a separáciou od zvyšku PCB.

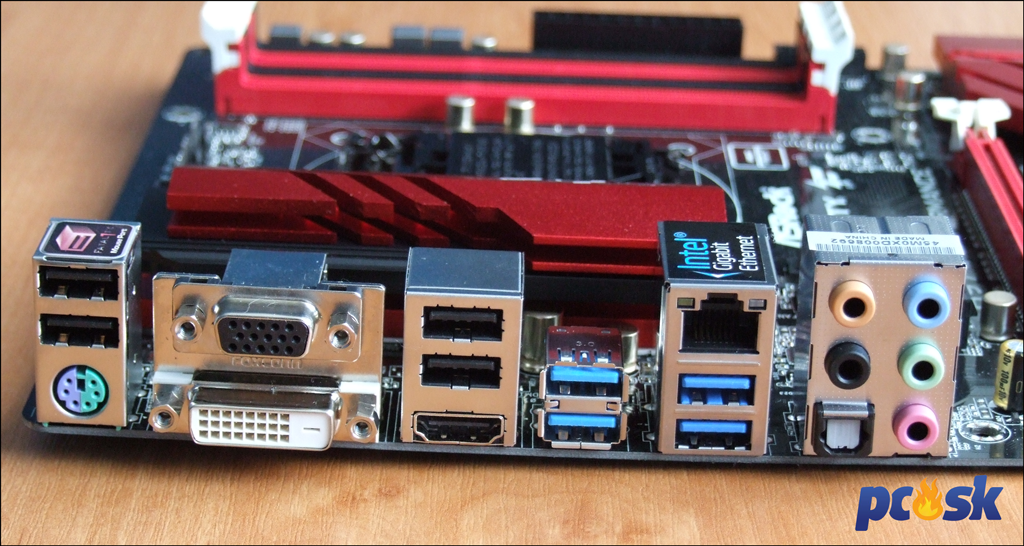

Zadný panel je vybavený slušne. Nájdeme tu 4 USB 2.0 porty (z toho jeden Fatal1ty Mouse port), 4 USB 3.0 porty, kombinovaný PS/2 port, D-Sub, DVI-D, HDMI, RJ-45 a audio výstupy.
