Alpenfӧhn Atlas – skloniť sa musí aj Noctua NH-D9L

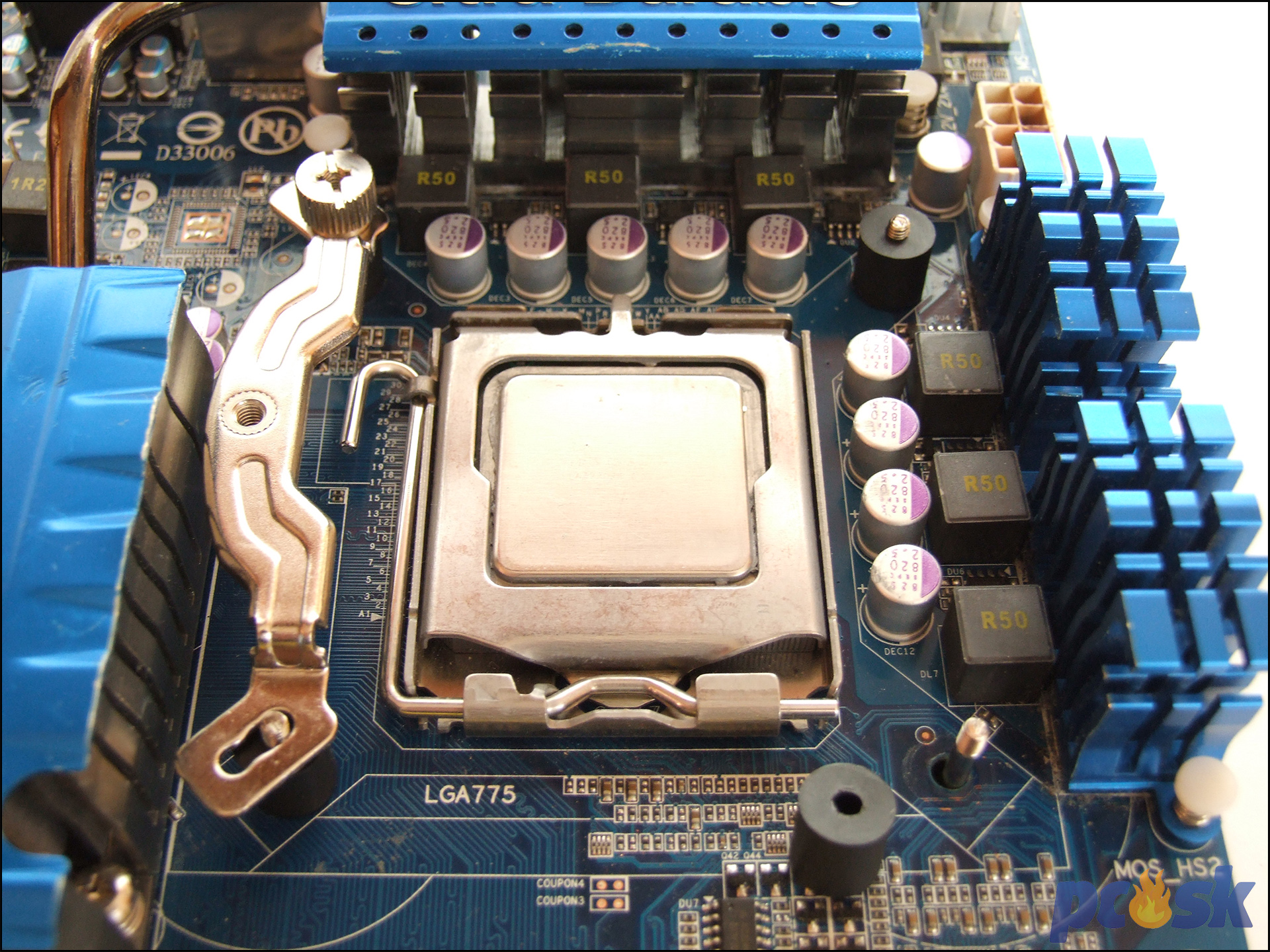

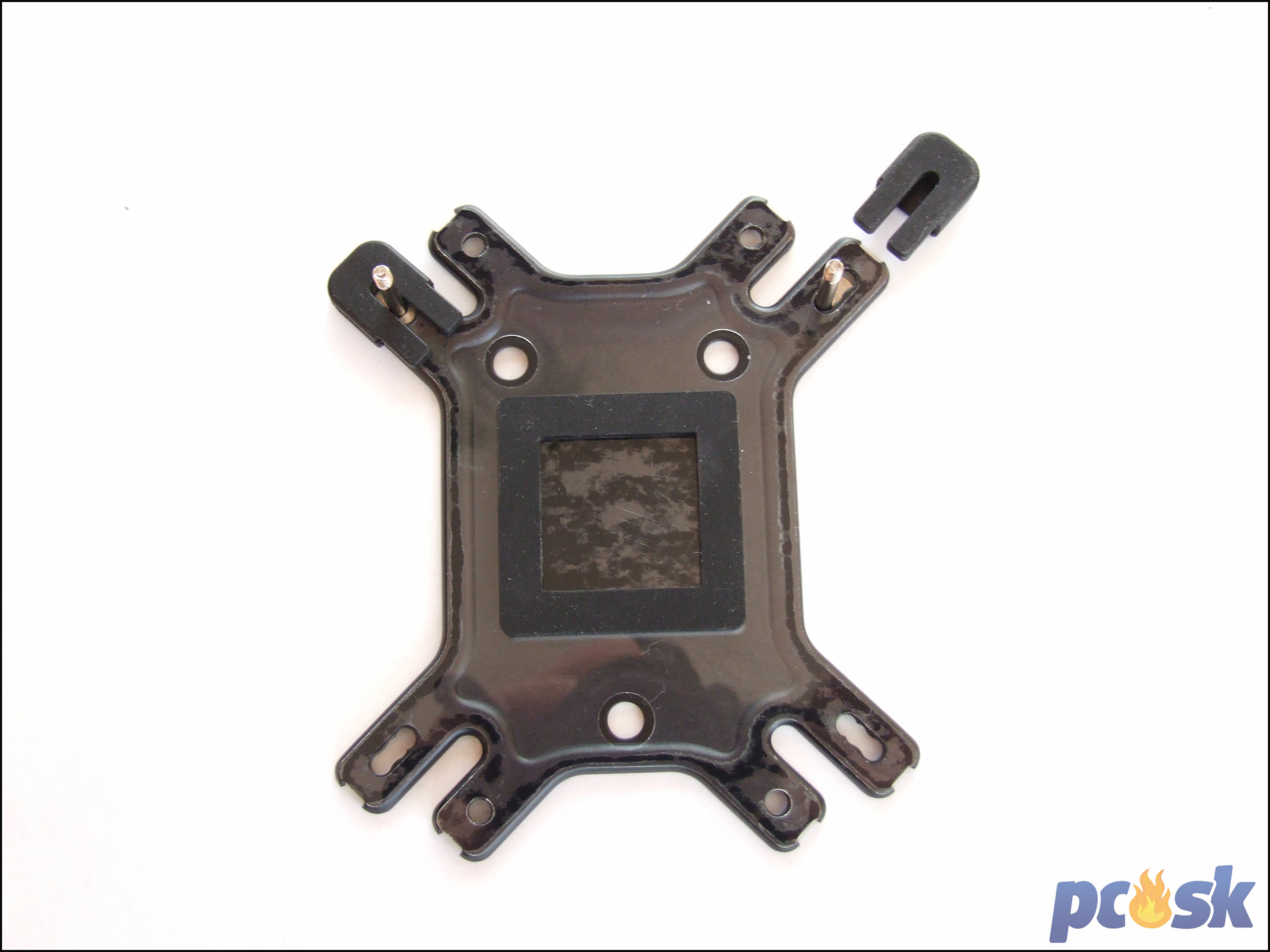

Montáž chladiča začína ako vždy u backplate. Ten je v tomto prípade naozaj kvalitný, masívny, kovový. V mojom prípade (socket LGA775) musím jeho stred vyplniť ešte gumeným štvorcom, ktorý vyplní medzeru medzi backplate a zadnou stranou socketu. Potom už podľa socketu stačí prestrčiť skrutky do otvorov backplate. Backplate ich však sám od seba nefixuje a tak by vám ihneď vypadávali. Ešteže výrobca dodáva aj gumené krytky, ktoré skrutky zafixujú.





Následne treba priložiť backplate k doske, nasadiť dištančné valčeky, umiestniť kovové mostíky a priskrutkovať ich pomocou skrutiek. Tu určite použijete vlastný skrutkovač nakoľko výrobca žiadny nedodáva.

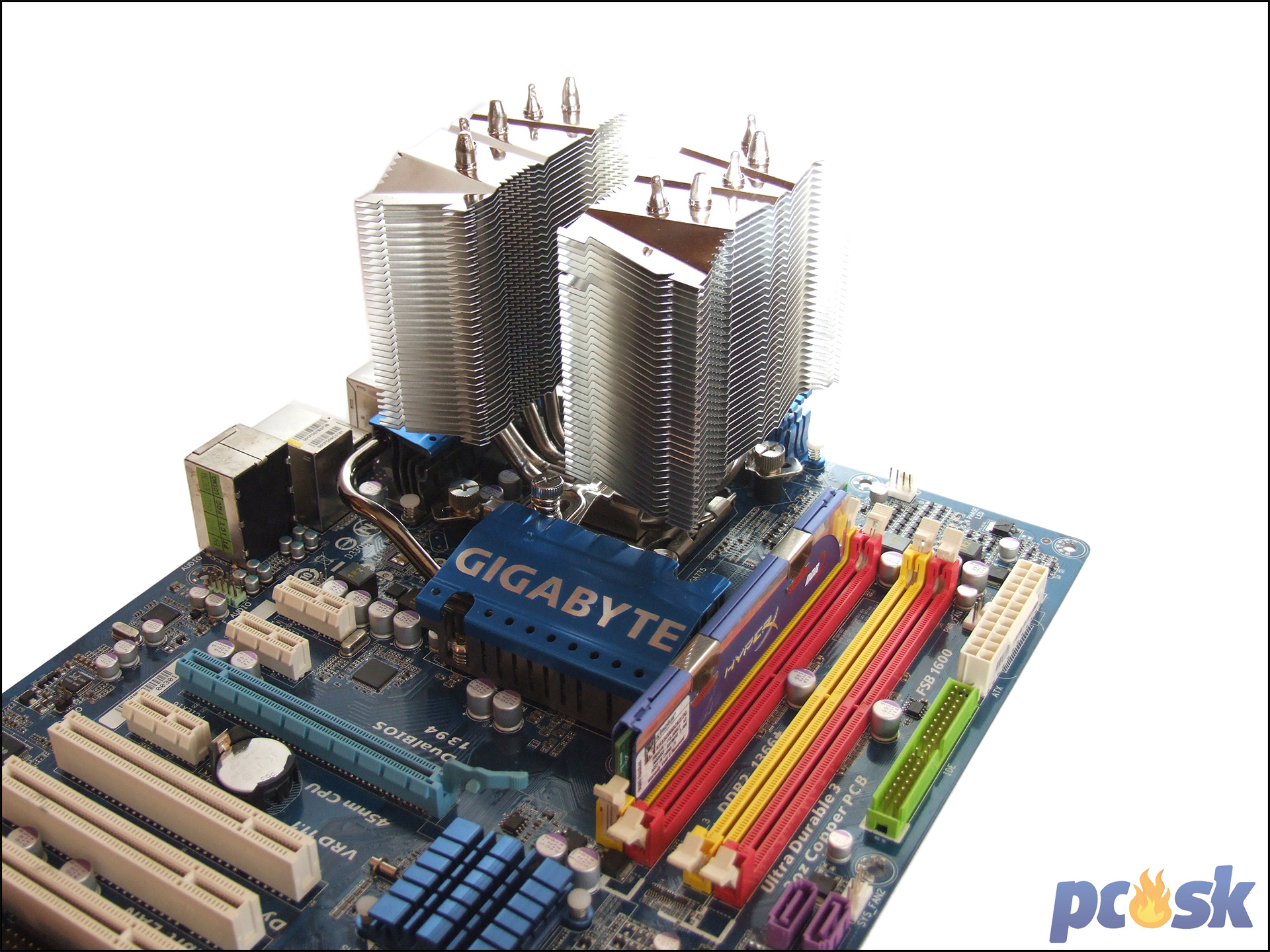

Nakoniec treba ponad základňu chladiča presunúť železnú sponu, ktorá do základne zapadne vďaka svojím výstupkom, takže sa nebude posúvať a komplikovať montáž. Sponu s pasívom je nutné priskrutkovať k mostíkom na doske. Skrutky na spone majú pružiny a budú tak trochu klásť odpor, s trochou trpezlivosti však chladič namontujete. Chladič treba montovať do takej pozície aby malo vyosenie zmysel, teda od DIMM a PCIe slotov.

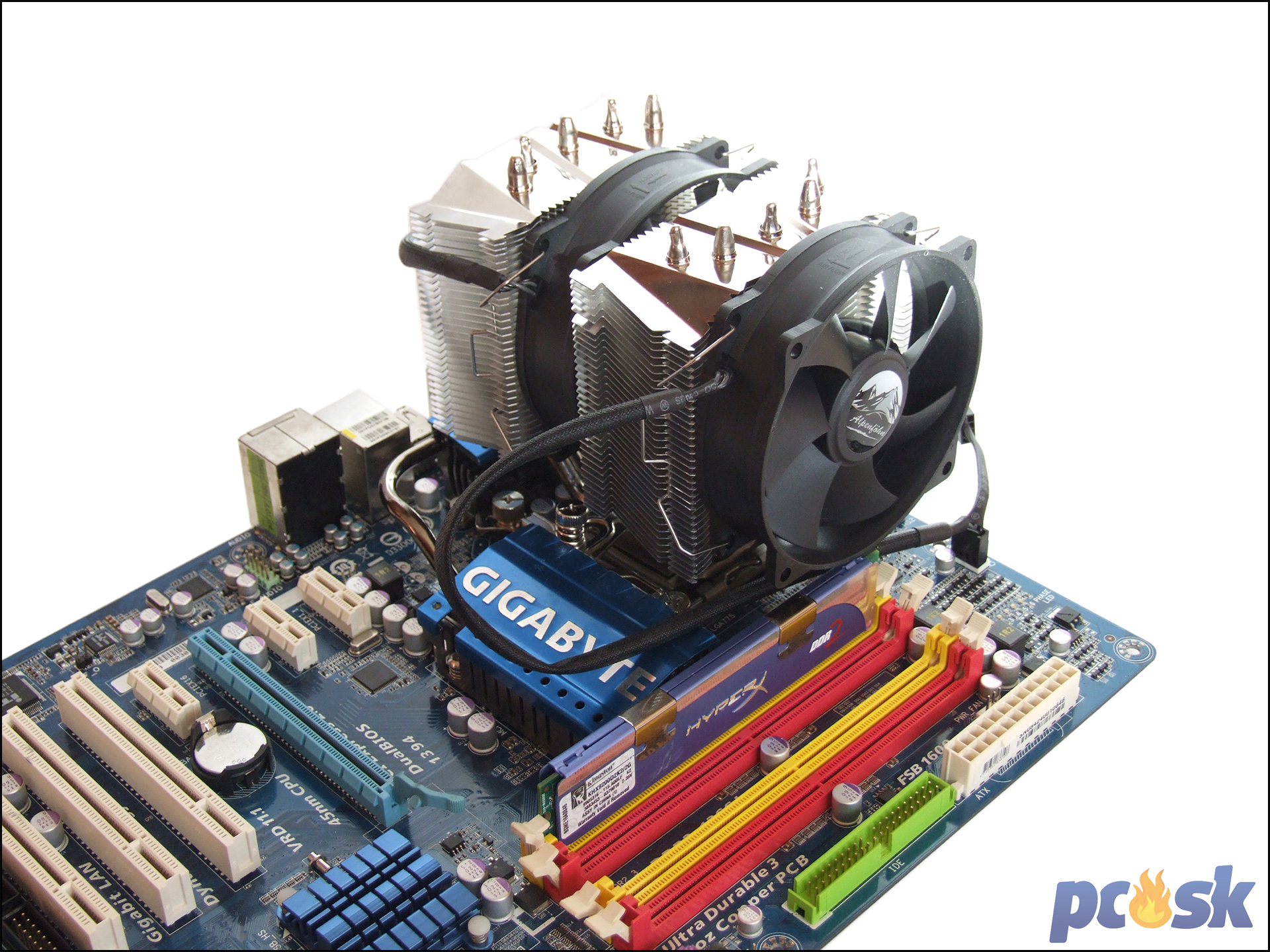

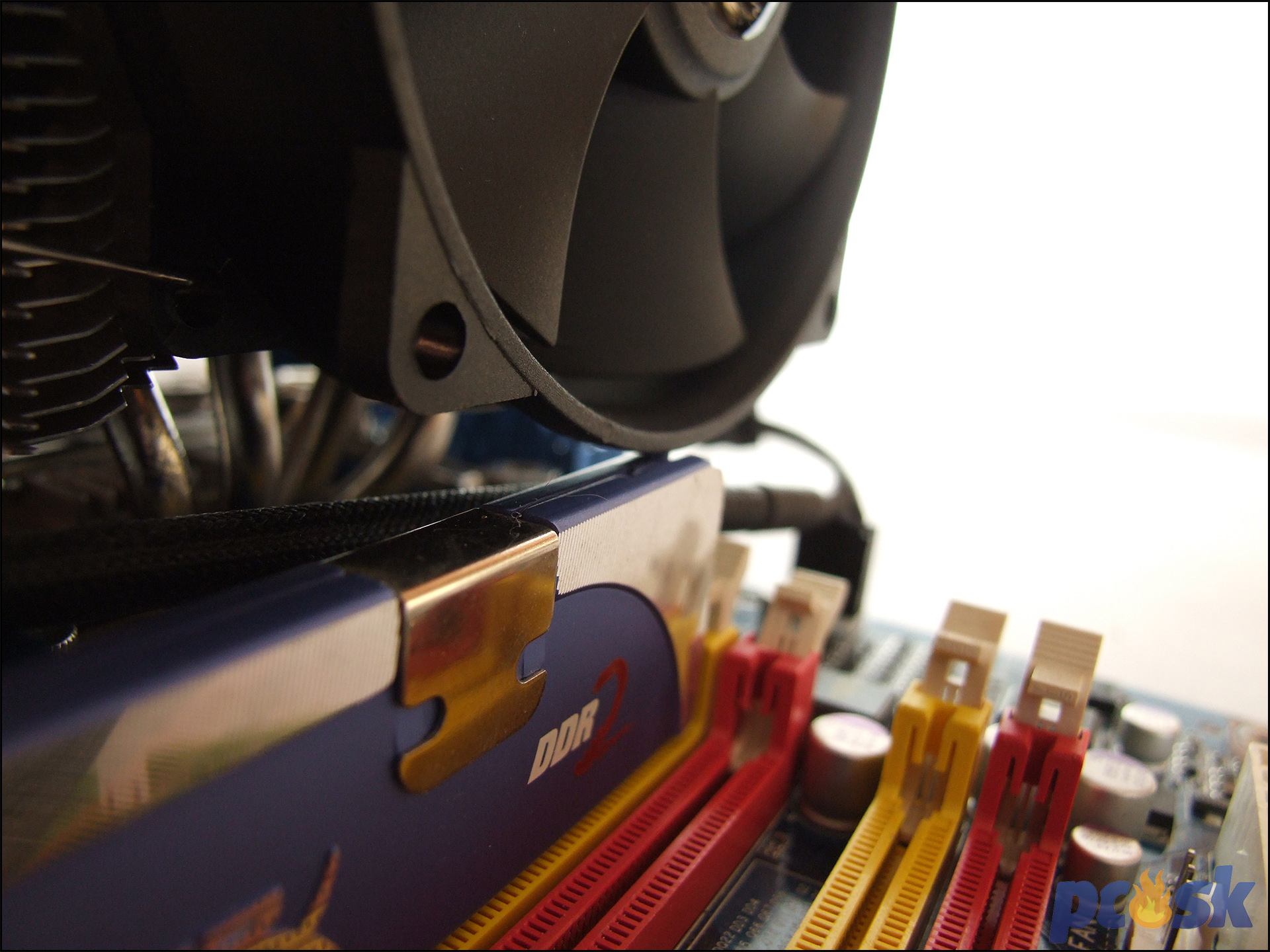

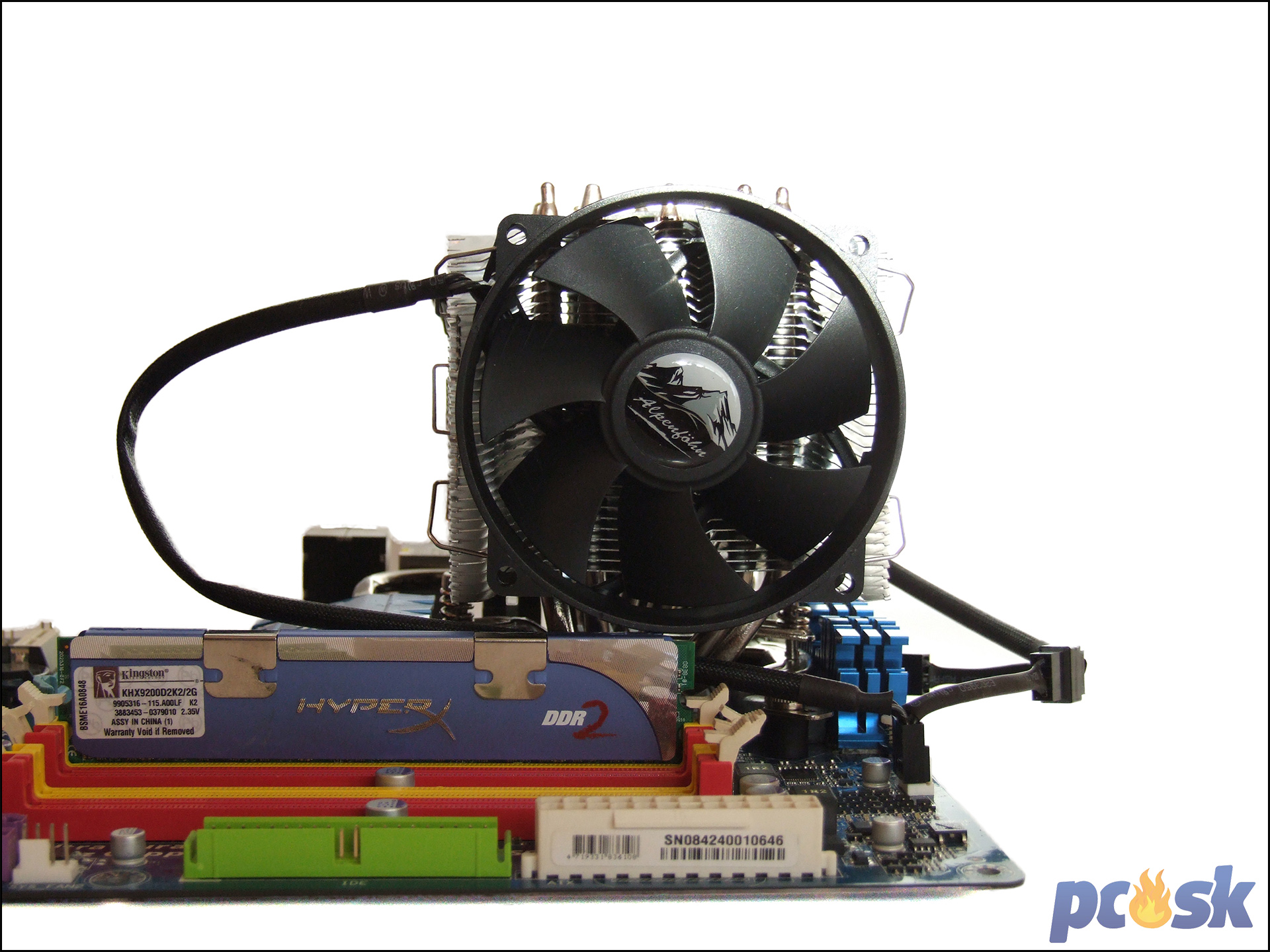

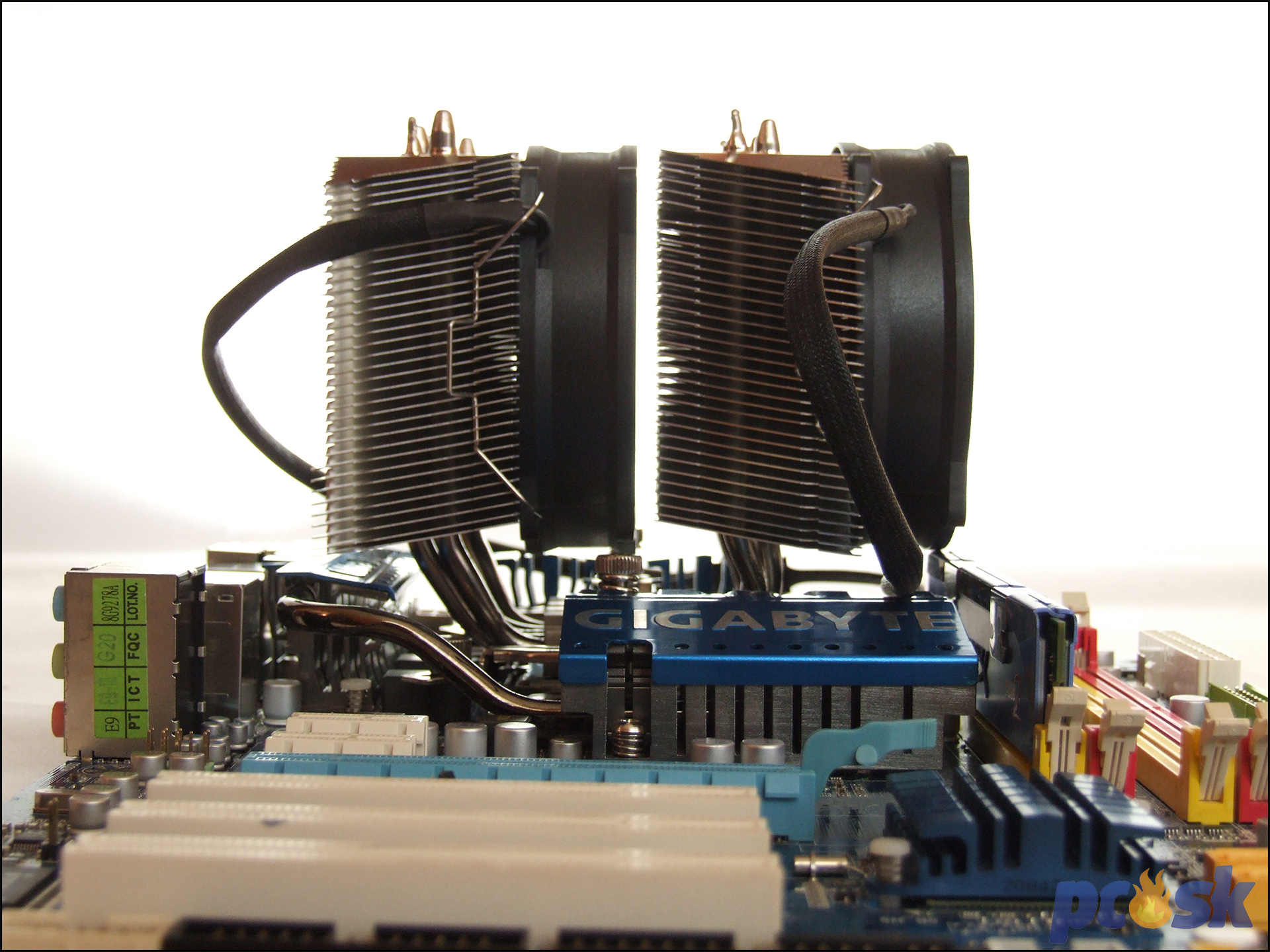

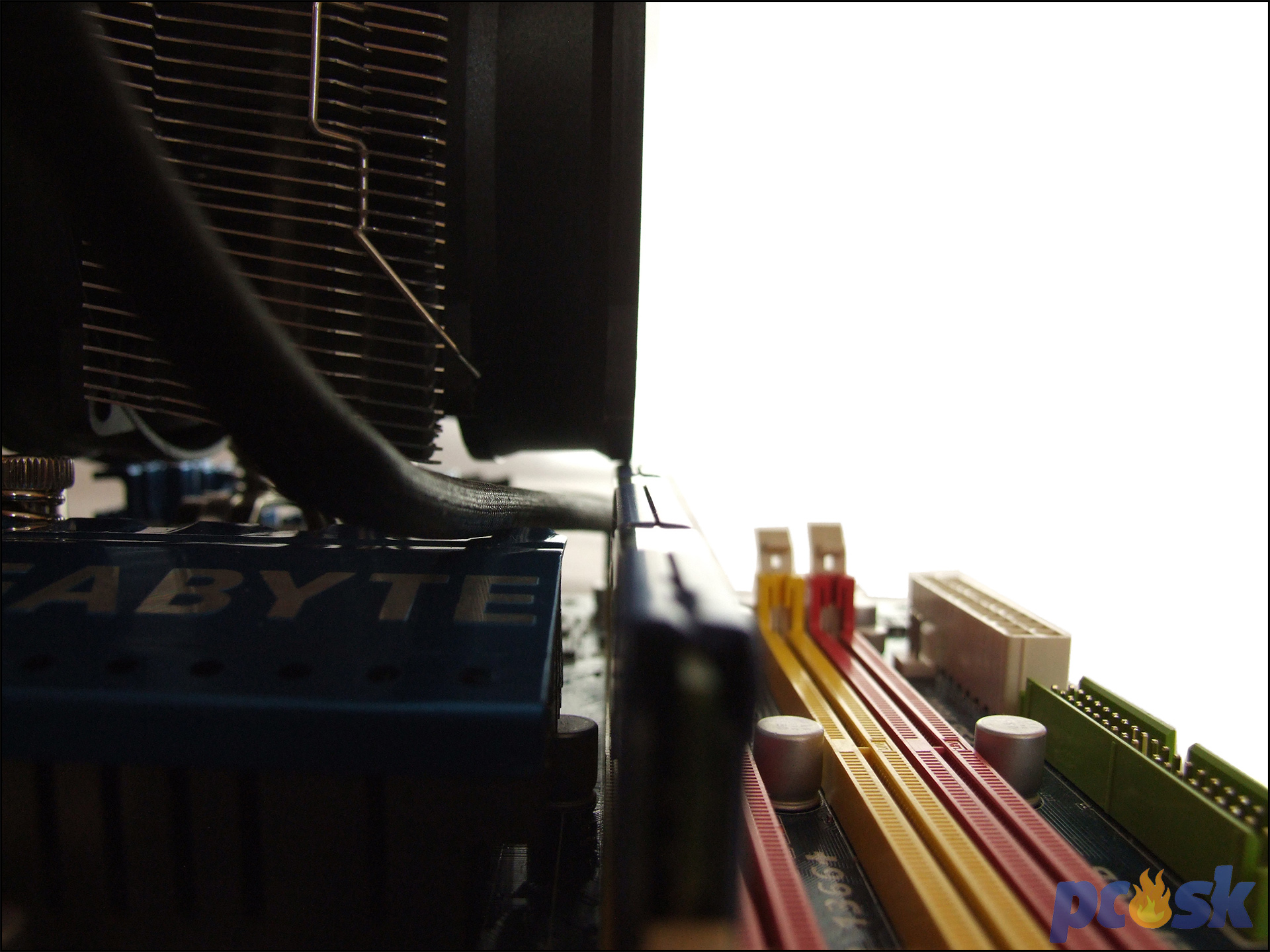

Pre inštaláciu ventilátorov výrobca dodáva 4 montážne spony. Osadiť tak môžete 1 či oba ventilátory. Ak osadíte ventilátor aj dopredu chladiča počítajte s tým, že vám bude zasahovať nad pamäťové sloty. V mojom prípade to bolo doslova o chlp a to mám väčšiu ATX dosku takže na mITX doskách je 100% pravdepodobnosť zásahu nad DIMM sloty. Priestor pod ventilátorom je iba na nižšie moduly do 3cm, pamäte s vyšším heatspreaderom sa nevmestia. Vtedy musíte predný ventilátor úplne odmontovať alebo ho prehodiť na zadnú stranu.
