Alpenfӧhn Atlas – skloniť sa musí aj Noctua NH-D9L



Je maličký, no keď to rozbalí na plné pecky skrotí nejeden náročný procesor. Reč je o chladiči Alpenfӧhn Atlas, ktorý predstavuje jeden z najmenších dvojvežových chladičov na svete. Svojím výkonom však tromfne nejeden väčší chladič ako aj priameho konkurenta, ktorým je Noctua NH-D9L. Jej recenziu sme vám priniesli takmer presne pred rokom.



Balenie chladiča, aspoň čo sa výšky týka, môže evokovať pocit, že vo vnútri sa ukrýva klasický chladič s 120mm ventilátorom či väčším. Opak je však pravdou a vo vnútri je malý chladič Alpenfӧhn Atlas. Pre lepšie prenášanie chladiča výrobca umiestnil na vrchnú stranu praktické ucho.







Otvorením škatule oslobodíme návod, pod ktorým sú 2 menšie krabičky ukrývajúce 2 ventilátory. Až pod nimi nasleduje penová výstelka, ktorá chráni pasív zhora. Zo spodnej strany ho chráni druhá penová výstelka a na samotnom dne balenia ja tretia krabička obsahujúca príslušenstvo.



To musím pochváliť nakoľko je bohaté. Okrem prvkov pre namontovanie chladiča totiž príslušenstvo obsahuje 2 MOLEX redukcie na 7V, adaptér na pripojenie ventilátora cez MOLEX a malú tubu teplovodivej pasty Permafrost. Vzhľadom na cenu 45€ nejde vôbec o zlú výbavu.





Vzhľadom na malé rozmery je chladič určený pre mini-ITX a micro-ATX základne dosky, kompatibilita však samozrejme zahŕňa všetky moderné sockety od Intel aj AMD vrátane veľkého Intel LGA2011-v3. Balenie spomína všeobecnú kompatibilitu so socketmi LGA115X, stránka produktu však jasne zdôrazňuje, že chladič namontujete aj na paticu LGA1151 určenú pre Intel Skylake procesory. Mimochodom, za zmienku stojí aj informácia o maximálnom TDP procesora,  s ktorým by si chladič mal poradiť. Je ním totiž až 200W.





Ako som už spomínal, Atlas tvoria 2 veže pričom celý pasív je vyosený ako v smere od pamäťových slotov, tak aj v smere od PCIe slotu, čo určite ocenia majitelia malých mITX základných dosiek. Každú vežu tvorí 34 rebier, ktoré sú tvarované do zaujímavého aerodynamického tvaru. Ten by mal prispieť k lepšiemu a najmä tichšiemu prietoku vzduchu. Celý pasív je poniklovaný čo mu dodáva na atraktivite. Horšia je však pevnosť nakoľko rebrá sú prichytené iba k heatpipes a na krajoch ich nič spolu nedrží takže stlačiť rebrá k sebe nie je problém. Vzhľadom na rozmery je pasív celkom ťažký a váži 650g.











Heatpipes má chladič 5 a sú zohnuté do tvaru U vďaka čomu prechádzajú oboma vežami. Aj heatpipes sú poniklované a majú priemer 6mm. Ich prepojenie so základňou je takmer dokonalé, na 2 koncoch však bolo vidieť nezahladenú pájku.

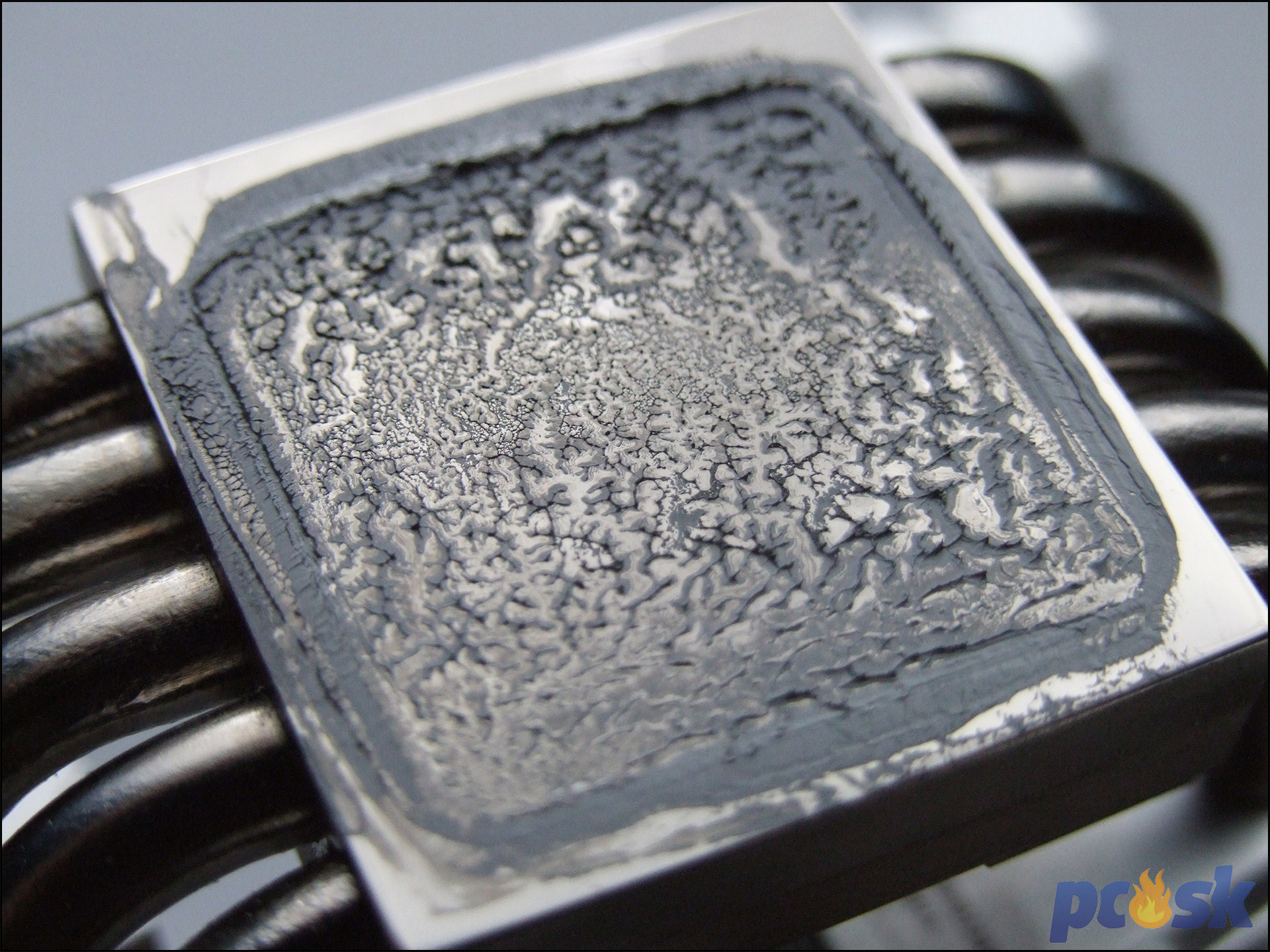

Medená základňa je poniklovaná a opracovaná do dokonalého zrkadlového lesku. Základňa je konvexná a to dokonca v oboch osiach. V smere kolmom na prechod heatpipes som však pozoroval väčšiu konvexnosť.





Ku chladiču je pribaľovaná aj dvojica ventilátorov, konkrétne sa jedná o modely Wing Boost 2 92mm PWM. Tieto menšie verzie sa samostatne nepredávajú, kúpiť môžete iba 120mm alebo 140mm Wing Boost 2 ventilátory. Ventilátory dodané k Atlasu majú priemer 92mm a 7 lopatiek, ktoré sa budú točiť v rozmedzí od nízkych 400RPM až po 1800RPM. Rozsah je tak naozaj veľký a vyberie si každý. Pre skrotenie otáčok je navyše možné využiť aj pribalené 7V redukcie. Každá lopatka má 3 veľmi jemné výstupky, ktoré by mali eliminovať turbulencie a zvyšovať prietok vzduchu. Ložiská sú hydraulické a výrobca uvádza MTBF až 250 000 hodín. Ventilátory sa pripájajú k doske cez pomerne dlhý 4-pinový PWM kábel, pričom oba ventilátory majú na svojom kábli aj druhý 3-pinový konektor pre zapojenie ďalšieho ventilátora.







Montáž chladiča začína ako vždy u backplate. Ten je v tomto prípade naozaj kvalitný, masívny, kovový. V mojom prípade (socket LGA775) musím jeho stred vyplniť ešte gumeným štvorcom, ktorý vyplní medzeru medzi backplate a zadnou stranou socketu. Potom už podľa socketu stačí prestrčiť skrutky do otvorov backplate. Backplate ich však sám od seba nefixuje a tak by vám ihneď vypadávali. Ešteže výrobca dodáva aj gumené krytky, ktoré skrutky zafixujú.





Následne treba priložiť backplate k doske, nasadiť dištančné valčeky, umiestniť kovové mostíky a priskrutkovať ich pomocou skrutiek. Tu určite použijete vlastný skrutkovač nakoľko výrobca žiadny nedodáva.





Nakoniec treba ponad základňu chladiča presunúť železnú sponu, ktorá do základne zapadne vďaka svojím výstupkom, takže sa nebude posúvať a komplikovať montáž. Sponu s pasívom je nutné priskrutkovať k mostíkom na doske. Skrutky na spone majú pružiny a budú tak trochu klásť odpor, s trochou trpezlivosti však chladič namontujete. Chladič treba montovať do takej pozície aby malo vyosenie zmysel, teda od DIMM a PCIe slotov.





Pre inštaláciu ventilátorov výrobca dodáva 4 montážne spony. Osadiť tak môžete 1 či oba ventilátory. Ak osadíte ventilátor aj dopredu chladiča počítajte s tým, že vám bude zasahovať nad pamäťové sloty. V mojom prípade to bolo doslova o chlp a to mám väčšiu ATX dosku takže na mITX doskách je 100% pravdepodobnosť zásahu nad DIMM sloty. Priestor pod ventilátorom je iba na nižšie moduly do 3cm, pamäte s vyšším heatspreaderom sa nevmestia. Vtedy musíte predný ventilátor úplne odmontovať alebo ho prehodiť na zadnú stranu.











Malý, vyosený v smere od pamätí aj PCIe slotov, atraktívny a výkonný. Taký je Alpenfӧhn Atlas, ktorý sa odvážne stavia aj proti výkonným procesorom. Vtedy si síce musí pomáhať maximálnymi otáčkami, no skutočne zvládne schladiť aj pretaktované procesory. Negatívnou stránkou je aerodynamická hlučnosť, ktorá je pochopiteľná, no horšie je, že oba ventilátory vykazovali jemne parazitické rapkajúce zvuky motorčekov.



Výrobca si dal záležať na spracovaní pasívu, mierna výčitka by sa dala smerovať snáď len na horšiu pevnosť rebier, ktorým chýbajú prepojenia po bokoch pasívu. Nejde však o nič kritické a pri bežnej manipulácii chladič nijak fatálne nepoškodíte.

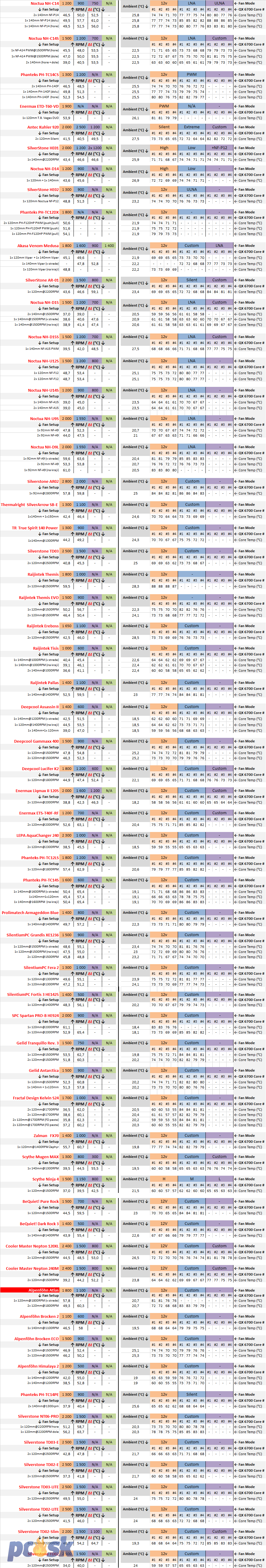

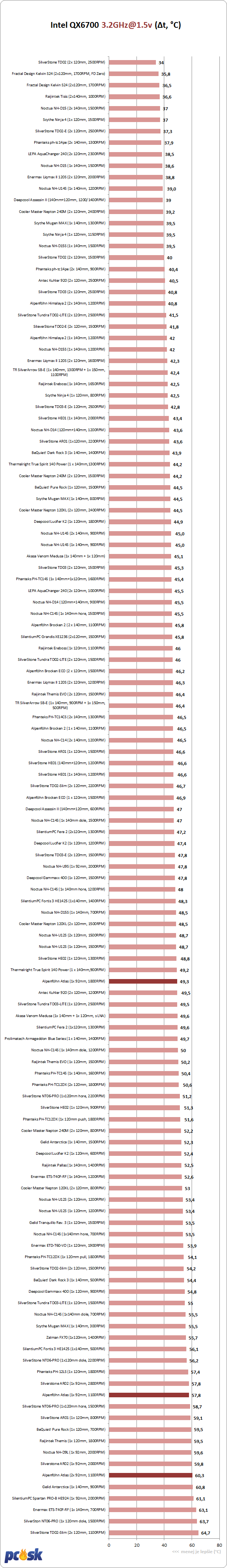

Keby som mal chladič porovnať s priamym konkurentom Noctua NH-D9L, tak Atlas je na tom výkonovo lepšie. Podal totiž lepšie výsledky a to sú jeho maximálne otáčky ešte o 200RPM nižšie ako u NH-D9L. Atlas má navyše v balení pribalené rovno 2 ventilátory, zatiaľ čo NH-D9L iba jeden a to je Noctua drahšia. Jej ventilátor je však kvalitnejší a Atlas má menej vydarené ventilátory. Atlas je tiež o trochu väčší vo všetkých smeroch a NH-D9L je kompaktnejší chladič. Na strane Noctuy je aj bohatšie príslušenstvo (veľká tuba teplovodivej pasty, skrutkovač) a 6-ročná záruka, pričom NH-D9L sa predáva len asi o 4€ drahšie ako Atlas. Atlas však ukázal naozaj veľký potenciál a pre tých čo si nepotrpia na to najlepšie vo všetkých smeroch ale potrebujú hlavne vysoký výkon v malom tele je veľmi vhodnou voľbou.
