Na poli vzduchových chladičov je to dlhú dobu už poriadna nuda. Žiadne výrazné inovácie neprichádzajú a tak sú to stále len horizontálne veže u nízkoprofilových chladičov či vertikálne veže v počte jedného či dvoch kusov, ktoré sú pomocou heatpipes prepojené so základňou. Koncept dvoch oddelených veží využíva aj PH-TC14S. V tomto prípade však ide o štíhle veže s hrúbkou iba 19mm.
Phanteks PH-TC14S - Balenie, príslušenstvo
V krátkom časovom slede testujeme ďalší chladič od Phanteks. Po nízkoprofilovom PH-TC12LS tu máme druhý štíhly chladič, ktorý je však orientovaný vertikálne a ide o klasický chladič typu U. V našich končinách sa predáva s cenou od 50€ a tak sa poďme pozrieť, čo ponúka.
V oblasti balenia nečakajte žiadne divy a chladič požíva zaužívaný dizajn Phanteks balení. Neveľké balenie dáva tušiť, že napriek tomu, že sa jedná o dvojvežový chladič nepôjde o žiadne monštrum ako napríklad Noctua NH-D15. Po otvorení vás privíta precízne uložený obsah. Chladič je opäť medzi penovými výstelkami čím je eliminované nebezpečenstvo poškodenia pri preprave.
Krabička s montážnou sadou SoliSku a príslušenstvom je na kraji. V samostatných vreckách je opäť niekoľko návodov, montážna sada pre Intel a AMD sockety a príslušenstvo pozostávajúce z teplovodivej pasty PH-NDC, uchopovacích spôn pre druhý ventilátor a podložiek. Hoci je chladič pripravený aj pre osadenie 2 ventilátormi, výrobca nepribalil Y-kábel, čo je v tej cenovej kategórii už trochu škoda. Kompatibilita chladiča je výborná a zahŕňa takmer všetky AMD (s výnimkou AM1) a Intel sockety.
Špecifikácie
| Phanteks PH-TC14S | |
Rozmery pasívu (bez ventilátora) | 105,1x74x155,5mm (š x h x v) |
Rozmery pasívu (s ventilátorom) | 142x74x161mm (š x h x v) |
Hmotnosť (bez ventilátora) | 560g |
Hmotnosť (s ventilátorom) | 740g |
Materiál rebier | poniklovaný hliník s P.A.T.S |
Heatpipes | 6x6mm |
Materiál heatpipes | poniklovaná meď |
Základňa | poniklovaná meď |
Ventilátor | PH-F140HP |
Rozmery ventilátora | 140x140x25mm (š x v x h) |
Ložiská | UFB |
Otáčky ventilátora | 500 - 1600RPM +/- 250RPM |
Maximálny prietok vzduchu | 68,1CFM |
Maximálna hlučnosť | 25,3dBA |
Maximálny tlak vzduchu | 1,62mmH2O |
MTBF ventilátora | >150 000h |
Konektor ventilátora | 4pin PWM |
Kompatibilita | Intel LGA 1150, 1155,1156, 2011, LGA 775 a 1366 AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ |
Cena (marec 2015) | od 50€ (zdroj: heureka.sk) |
Phanteks PH-TC14S - Dizajn, spracovanie
Aj u tohto chladiča si dal Phanteks záležať a spracovanie je na vysokej úrovni. Až 50 nahusto poukladaných čiernych, hliníkových rebier využíva technológiu P.A.T.S (Physical Antioxidant Thermal Shield), ktorá sľubuje, že bude "odrážať" teplo vyžarované okolitými prvkami ako PCH, VRM či grafickou kartou. V uzavretom prostredí pri dlhodobom behu sa táto vlastnosť prejaví na nižších teplotách a P.A.T.S. vydrží teploty až 200°C.
Hoci ide o klasický vzduchový chladič typu U, celkom klasicky nie je a na prvý pohľad okrem čierneho vzhľadu zaujme aj šírka. Tá je totiž pri osadení jedným ventilátorom do stredu iba 74mm a je tak zaručená 100%-ná kompatibilita s vysokými RAM modulmi a pasívmi nad VRM. Hmotnosť bez ventilátora dosahuje 560g, po osadení ventilátorom stúpne na 740g. Konštrukcia je veľmi pevná a prepojenia medzi rebrami zabezpečujú, že rebrá len tak nezohnete.
Do tenkých veží odvádza teplo 6 poniklovaných heatpipes s priemerom 6mm, ktoré sú na vrchu ukončené čiernym "štuplíkom". Heatpipes vychádzajú z medenej, poniklovanej základne, ktorej spracovanie je špičkové a je vybrúsená takmer do zrkadlového lesku. Prepojenie heatpipes so základňou je taktiež výborné a nikde nevidieť vytečený cín.
Ako už názov napovedá, použitý ventilátor PH-F140HP má priemer 14cm. Samostatne sa predáva vo viacerých farbách od 14€. Ventilátor sľubuje dlhu životnosť viac ako 150 000 hodín aj vďaka použitiu UFB (Updraft Floating Balance) ložísk. Ventilátor má 7 lopatiek, ktorých konce sú zahnuté do tvaru L. Táto špecialita sa volá MAFO (Maelstorm Air-Fort Optimalization) a sľubuje vyšší prietok vzduchu.
Phanteks PH-TC14S - Montáž
Ak ste čítali recenziu na kolegu PH-TC12LS tak viete, že montáž s montážnou sadou SoliSku nebola komplikovaná až na menšie problémy so železným mostíkom a netradičným systémom upevnenia ventilátora. U tohto modelu výrobca už za zákazníka upevnil k základni stredový mostík a ventilátor využíva tradičné spony. Vyzerá to teda tak, že montáž bude prechádzka ružovým sadom.
A skutočné aj bola. Stačí prestrčiť skrutky dierami v backplate podľa socketu, priložiť backplate k doske a na trčiace skrutky nasadiť dištančné valčeky, železné mostíky a všetko to dotiahnuť maticami. Následne stačí priložiť pasív bez ventilátora na procesor a predinštalovanú sponu upevniť k mostíkom.
Pre dokončenie treba do stredu medzi veže upevniť ventilátor. Ten má v rohoch rámu už od výroby pripevnené kolíky s dierkami, cez ktoré sa prestrčia spony. Vďaka zahnutému koncu spôn spony pri manipulácii nevypadavajú. Taktiež už boli na pasíve podložky aby nedochádzalo k vysokému prenosu vibrácií na pasív. Nasadiť ventilátor je tak otázkou niekoľkých sekúnd.
Jedna vec ma však po nasadení trochu zarazila. Ventilátor s priemerom 14cm je podľa mňa zbytočne veľký a výrazne presahuje šírku rebier. Pôsobenie ventilátora tak nie je celkom efektívne a časť vzduchu ventilátor preháňa len tak naprázdno vedľa chladiča a nie pomedzi rebra. Navyše, ventilátor o pár milimetrov navýši aj celkovú výšku chladiča.
Po nainštalovaní chladiča vidíme, že skutočne má od pamäťových slotov ďaleko.
Konštrukcia chladiča umožňuje osadenie aj druhým ventilátorom, prípadne aj tretím ale na ten už Phanteks nedodal spony a ani Y-kábel takže musíte využiť konektor na doske. Na pasív je možné osadiť aj 12cm ventilátory (na fotke SilverStone SST-FQ122).
Phanteks PH-TC14S - Metodika testovania, výsledky
Testovacia zostava
procesor | Intel Core 2 Extreme QX6700@3,2GHz@1.5v |
grafická karta | ASUS 7300GT (pasívne chladená) |
základná doska | Gigabyte GA-EP45-UD3R |
SSD | OCZ Octane 128GB |
| RAM | 4x1GB Kingston DDR2 |
zdroj | SilverStone ST40F-ES |
skrinka | SilverStone TJ04-E |
operačný systém | MS Windows 7 Enterprise 64b |
použitý softvér | Prime95, RealTemp |
systémové ventilátory | 2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM |

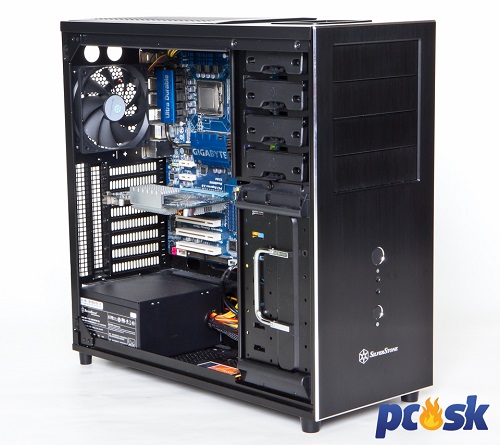

testovacia zostava v SilverStone TJ04-E
procesor Core 2 Extreme QX6700 poskytla spoločnosť Intel
SSD Octane 128GB poskytla spoločnosť OCZ
Skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone
DDR2 pamäte HyperX poskytla spoločnosť Kingston
Storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM
Metodika merania

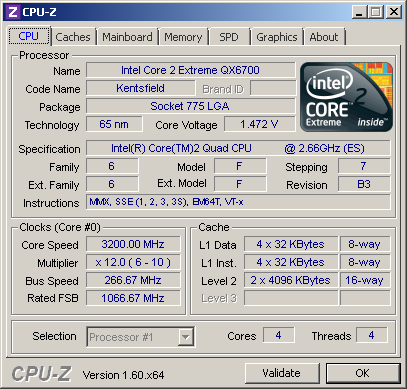

Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 ExtremeEdition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.
Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.
Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.
Na zaťaženie procesora využívame 64bit verziu programu Prime95 (SmallFTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.
Výsledky

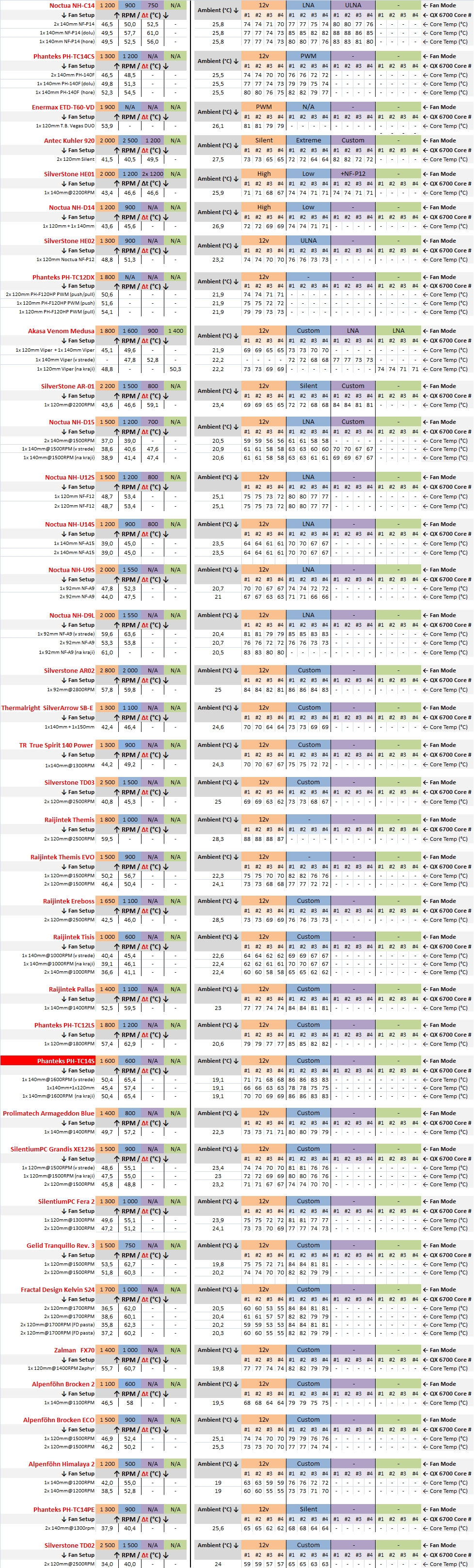

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži
Výkon chladiča nie je vyložene zlý, ale ani nijak úžasný. Pokiaľ by sme sa pozerali iba na výkon tak v v teste sme mali aj lacnejšie chladiče, ktoré odviedli obdobnú, či dokonca lepšiu prácu. Hluk nie je nijak katastrofálny, na maximálnych otáčkach vplyvom hustého rebrovania však o chladiči vedieť budete.
Pasívny režim
Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži
Príjemnou správou je, že 2 tenké veže s nahusto poukladanými rebrami si poradili aj s pasívnym režimom.

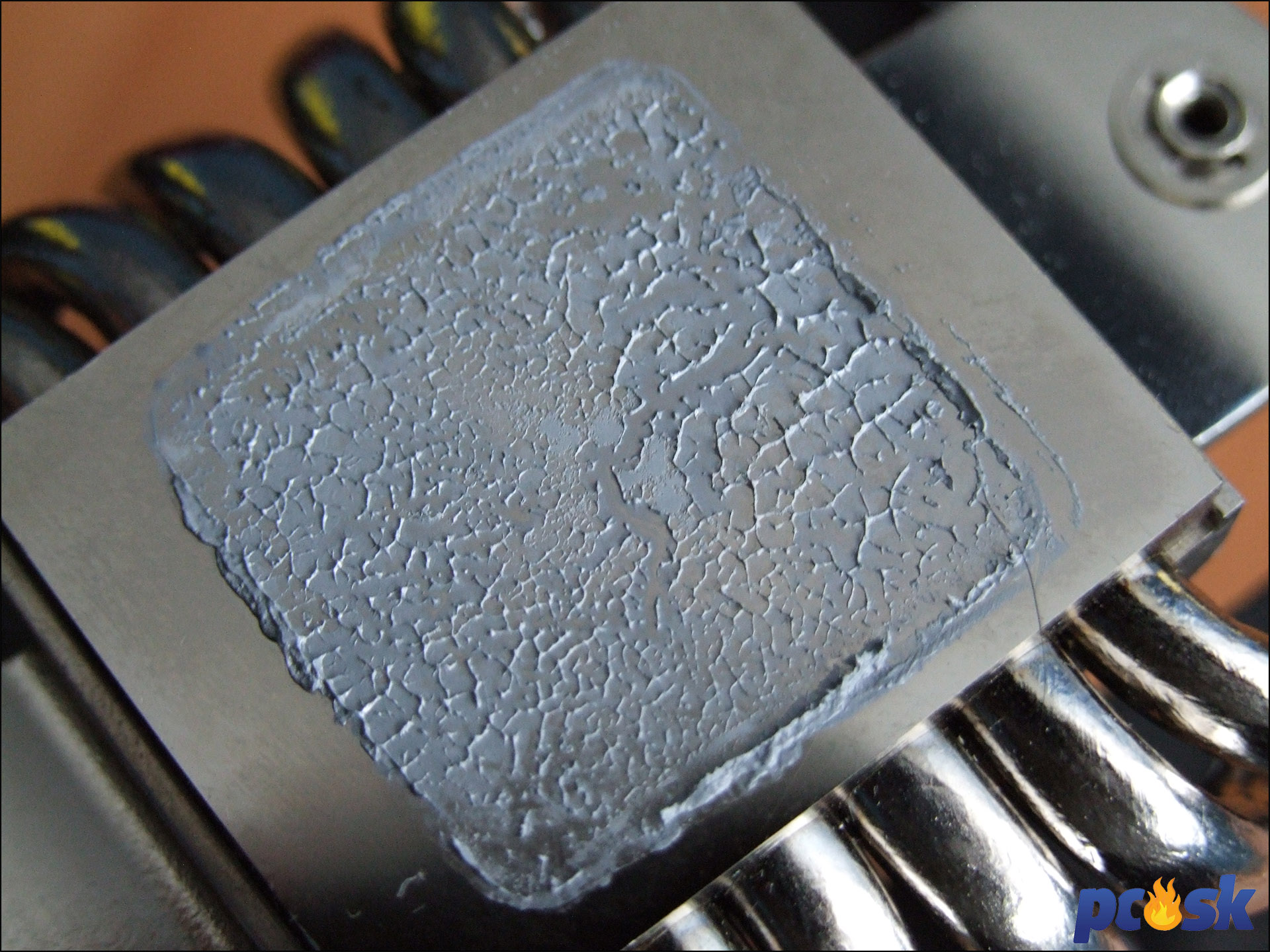

Rozloženie pasty po všetkých testoch je v poriadku a nikde nie sú slabšie pokryté oblasti. Prítlak bol tak rovnomerný.
Phanteks PH-TC14S - Zhodnotenie, záver
Vysoký a štíhly. Taký je Phanteks PH-TC14S. Zaujímavá konštrukcia so štíhlymi rozmermi a kvalitným spracovaním je určite pozitívnou stránkou tohto modelu. Rovnako aj bezpečné balenie, nadštandardná 5-ročná záruka či jednoduchá montáž, ktorá napravuje nedostatky PH-TC12LS.
Horšie je to však s výkonom, od ktorého som čakal viac. Predsa len za 50€ sme tu mali chladiče, ktoré ukázali viac. Ťažko povedať v čom je problém, osobne sa mi však nepozdáva prerastený ventilátor, ktorý fúka časť vzduchu mimo telo pasívu.
Phanteks PH-TC14S | |
Plusy | Mínusy |
- balenie - štíhle rozmery - 5-rokov dlhá záruka - široká kompatibilita - spracovanie pasívu a základne - jednoduchá montáž | - výkon vzhľadom na cenu nie je presvedčivý - 14cm ventilátor výrazne presahuje boky chladiča |
Testovaciu vzorku chladiča PH-TC14S dodala spoločnosť Phanteks.
