SilverStone TD03-LITE a TD02-LITE – slabšie odvary plnokrvných Tundier


Spoločnosť SilverStone nám prináša v podstate už štvrtú odnož Tundra chladičov. Po pôvodných TD02 a TD03 dorazili „evolučné“ TD03-E a TD02-E a iba nedávno túto modelovú radu rozšírili štíhle  chladiče TD03-SLIM a TD02-SLIM. Takmer v rovnakom čase však dorazili varianty zamerané na čo najnižšiu cenu s prívlastkom LITE. Hlavné črty plnohodnotných Tundra chladičov zostali, no LITE modely prinášajú aj niektoré kompromisy za cieľom zachovania čo najnižšej ceny. Ak však nie ste fanúšikom plastov, nebudú sa vám páčiť.

Podstatné zmeny


Oba modely predstavujú takzvané all-in-one vodné chladiče, ktoré netreba napĺňať a ide tak o bezúdržbový systém. Vo svojej podstate sa tak nové LITE modely od predchádzajúcich Tundra modelov neodlišujú, no zopár rozdielov nájdeme.

Prvý rozdiel spočíva v dizajne krabíc, ktoré sú obyčajné kartónové. Podstatnejší rozdiel, ktorý je patrný už pri pohľade spočíva však v dizajne pumpy. Nezmenil sa však len tvar či farba, ale aj použité materiály. Kov nahradil lacnejší a menej odolný plast a celistvú základňu kazí niekoľko skrutiek. Šetrilo sa aj na materiály pre kovové konzoly pre uchytenie, ktoré nie sú hliníkové a sú menej robustné.


Veľmi decentne sa zmenili rozmery radiátorov u oboch LITE chladičov, čo sa však podľa špecifikácii výrobcu zmenilo markantne je hmotnosť oboch chladičov. Menší TD03-LITE schudol oproti TD03-E o viac ako 300g a väčší TD02-LITE je ľahší od TD02-E až o viac ako pol kila. Podotýkam, že ide o hmotnosť bez ventilátorov. Vlnkovitý dizajn však zostal.


Pre niekoho dôležitou zmenou je aj zmena v dĺžke záruky. U „ečkových“ modelov poskytoval výrobca nadštandardnú, 5 rokov dlhú záruku, tu je záruka už 3-ročná. Posledným odlišným prvkom, ktorý sa týka iba TD03-LITE je, že tento model stratil jeden ventilátor a má tak na rozdiel od TD03-E iba jeden.

Inak zostáva všetko po starom. Nezmenil sa materiál hadíc, použité ventilátory (bohužiaľ) či princíp montáže. Ako sa však zmenil výkon? Uvidíme o chvíľu.


SilverStone Tundra TD03-LITE – Balenie, príslušenstvo, špecifikácie


Keď som spomínal rozdiely medzi LITE a „neLITE“ Tundra chladičmi hovoril som aj o balení. To je výrazne fádnejšie a výrobca aj tu ušetril nejaký ten cent. Chýbajú akékoľvek farby či fotky produktu, avšak ruku na srdce – trápi to niekoho príliš? Myslím, že nie a podstatnejšie je to čo je vo vnútri.



Tam sa toho našťastie príliš nezmenilo. Obsah chráni jedna penová vložka a jednotlivé časti sú zabalené v antistatických vreckách a uložené v kartónovom výlisku. Dobrou správou je, že oproti „ečkovým“ Tundram pribudla v balení aj penová vložka obkolesujúca radiátor. Balenie je tak opäť o čosi bezpečnejšie.


Príslušenstvo vyfasovalo vlastnú krabičku, v ktorej sa ukrýva montážna sada pre Intel a AMD platformu, teplovodivá pasta v malej tube či 4-pinový MOLEX kábel pre ventilátor. Oproti TD03-E chýbajú antivibračné podložky a Y-kábel, ten však nie je potrebný, nakoľko chladič má iba 1 ventilátor.


Kompatibilita zahŕňa všetky možné AMD a Intel sockety. Chladič namontujete aj na najnovšie Intel LGA1151 patice.


Špecifikácie

SilverStone Tundra TD03-LITE
Rozmery pumpy
65x65x38mm (š x h x v)
Materiál pumpy
medená základňa s plastovým telom
Otáčky pumpy
2500RPM +/- 200RPM
Rozmery radiátora
153x120x27 (d x š x v)
Materiál radiátora
hliník
Dĺžka hadíc
310mm
Materiál hadíc
guma
Hmotnosť (bez ventilátora)
750g
Ventilátor
1x APA-1225M12
Rozmery ventilátora
120x120x25mm
Otáčky ventilátora
1500 - 2500RPM
Hlučnosť ventilátora
18 - 35 dBA
Maximálny prietok vzduchu ventilátora
92,5CFM
Statická tlak ventilátora
3,5mm/H2O
Konektor ventilátora
4pin PWM
Maximálne TDP
N/A
Kompatibilita
Intel
LGA 1150, 1155, 1156, 1151,  2011-0, 2011-3v, 775, 1366
AMD
AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+
Cena (MSRP)
$59



SilverStone Tundra TD03-LITE – Dizajn, spracovanie


Menší z dvojice chladičov má radiátor s rozmermi 153x120x27mm. Radiátor bohužiaľ nie je medený, ale hliníkový. Je to trochu škoda nakoľko meď by lepšie rozniesla teplo a je odolnejšia voči zubu času, no hliníkový radiátor má aj TD03-E takže tu až taká kritika za hliník nie je na mieste. Celý radiátor je odetý do čierneho laku.



K radiátoru je pripojená dvojica hadíc s dĺžkou 310mm. Ich priemer je 12,5mm a vyrobené sú z gumy. Okruh nie je možné rozšíriť o ďalšie hadice na chladenie iných komponentov. Hadice sú k pumpe pripevnene pomerne pevne a ich otáčanie ide ťažko.


O prúdenie vody sa postará pumpa v plastovom tele. Ložiská ani MTBF pumpy žiaľ výrobca neudáva. Podobne ako u ostatných Tundra chladič, aj tu má pumpa stanovené otáčky na 2500RPM. Medená základňa je opracovaná výborne, no má jemne matný nádych a vidieť jemne kruhové stopy po opracovaní čo však nemusí byť na škodu. Z jej vrchnej strany sú 0,2mm široké kanáliky pre lepší prietok vody. Oproti TD03-E však základňa nie je celkom čistá a obsahuje na sebe hlavičky skrutiek. Tie sú však samozrejme situované tak, aby neboli v kontakte s procesorom a nebránili prestupu tepla.



Pumpa na vrchnej časti nesie logo SilverStone, ktoré je aj v tomto prípade podsvietené. Väčšinou nie som fanúšikom takýchto „kolotočiarských“ výstrelkov, no v tomto prípade je podsvietenie naozaj veľmi decentné a páčilo sa mi. Z pumpy vytŕča 3-pinový kábel, ktorým sa dodá energia pumpe.


Chladič má rovnaký ventilátor ako TD03-E, je však iba jeden. Ide o model s označením APA-1225M12 a ani tu výrobca neudáva typ ložísk či odhadovanú strednú dobu medzi poruchami. Ventilátor však bude mať zrejme iba obyčajné kĺzne ložiská ako tomu bolo u prvého TD03. Ventilátor má veľmi vysoký rozsah otáčok od 1500RPM až po 2500RPM. Úplne ticho tak nedosiahnete ani pri najnižších otáčkach. 9 bielych lopatiek má na hrane 3 malé zárezy, ktoré by mali prispievať k eliminovaniu vibrácii.




SilverStone Tundra TD02-LITE – Balenie, príslušenstvo, špecifikácie


Balenie väčšieho z dvojice chladičov je takmer totožné s predchádzajúcim modelom, jediné rozdiely spočívajú v tom, že ukrýva dvojicu ventilátorov a v krabičke s príslušenstvom je Y-kábel, ktorý sa práve pri pripojení oboch ventilátorov hodí.





Špecifikácie

SilverStone Tundra TD02-LITE
Rozmery pumpy
65x65x38mm (š x h x v)
Materiál pumpy
medená základňa s plastovým telom
Otáčky pumpy
2500RPM +/- 200RPM
Rozmery radiátora
273x120x27 (d x š x v)
Materiál radiátora
hliník
Dĺžka hadíc
310mm
Materiál hadíc
guma
Hmotnosť (bez ventilátorov)
990g
Ventilátor
2x APA-1225M12
Rozmery ventilátorov
120x120x25mm
Otáčky ventilátorov
1500 - 2500RPM
Hlučnosť ventilátorov
18 - 35 dBA
Maximálny prietok vzduchu ventilátorov
92,5CFM
Statický tlak ventilátorov
3,5mm/H2O
Konektory ventilátorov
4pin PWM
Maximálne TDP
N/A
Kompatibilita
Intel
LGA 1150, 1155, 1156, 1151,  2011-0, 2011-3v, 775, 1366
AMD
AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+
Cena (MSRP)
$79



SilverStone Tundra TD02-LITE – Dizajn, spracovanie


Konštrukčne je na tom väčší TD02-LITE rovnako ako menší kolega s tým rozdielom, že radiátor tohto modelu je dlhý 273mm. Je tak možné ho osadiť dvojicou ventilátorov na jednu stranu. Hliník s čiernou povrchovou úpravou sa nachádza aj tu. 31cm dlhé gumené hadice majú taktiež priemer 12,5mm a vodný okruh nie je možné rozšíriť.




Plastová pumpa je rovnaká ako u TD03-LITE. Typ ložísk teda nepoznáme, no vieme, že bude mať otáčky asi 2500RPM. Decentné modré podsvietenie tu tiež nechýba.



Základňa je pomerne veľká a dobre opracovaná. Medený blok nikel obišiel a má jemne matný nádych a celistvosť opäť kazia skrutky.


Podstatným znakom tohto chladiča je, že má 2 ventilátory namiesto jedného. Rovnako ako u TD03-LITE ide o model APA1225M12. Ventilátory majú totožné parametre vrátane vysokých otáčok 1500-2500RPM. O jednoduchosti ventilátorov svedčí aj obyčajný kábel nepotiahnutý textíliou. Aspoň že jednotlivé žily sú zlepené k sebe.




SilverStone Tundra TD03-LITE a TD02-LITE – Montáž


U predchádzajúcich Tundra chladičov sme si ukázali montáž na menšom modely, teraz tak spravíme zmenu a montovať budeme väčší chladič TD02-LITE. Zlou správou je, že šetrenie sa prejavilo trochu aj na montážnom systéme a namiesto poriadneho kovového backplate je tu menej odolný plastový. Tu sa výrobca nepochlapil, našťastie však na základnú dosku nebude vyvíjaný tak veľký tlak ako u vzduchových chladičov nakoľko samotná pumpa je pomerne ľahká. Kvôli vyžarovanému teplu však môže plastový backplate po dlhšom čase viac podliehať deformáciám ako kovový.

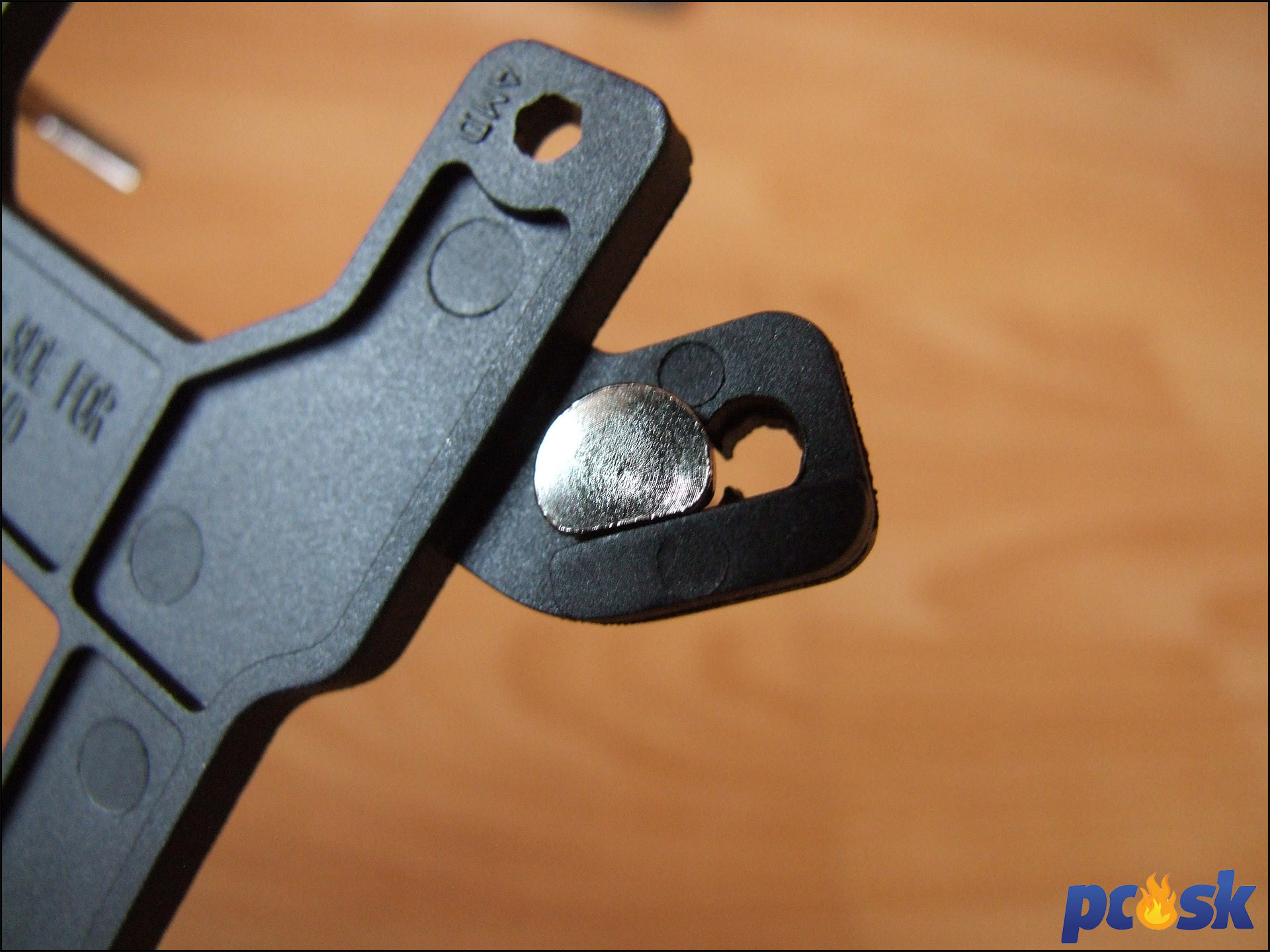

Samotný princíp montáže však zostal rovnaký vrátane pevného zafixovania skrutiek v backplate a skrutky tak pri manipulácii nevypadávajú. Majú však netradičný tvar a skosenú hranu na hlavičke takže ich treba natočiť tak, aby do diery v backplate dobre zapadli.

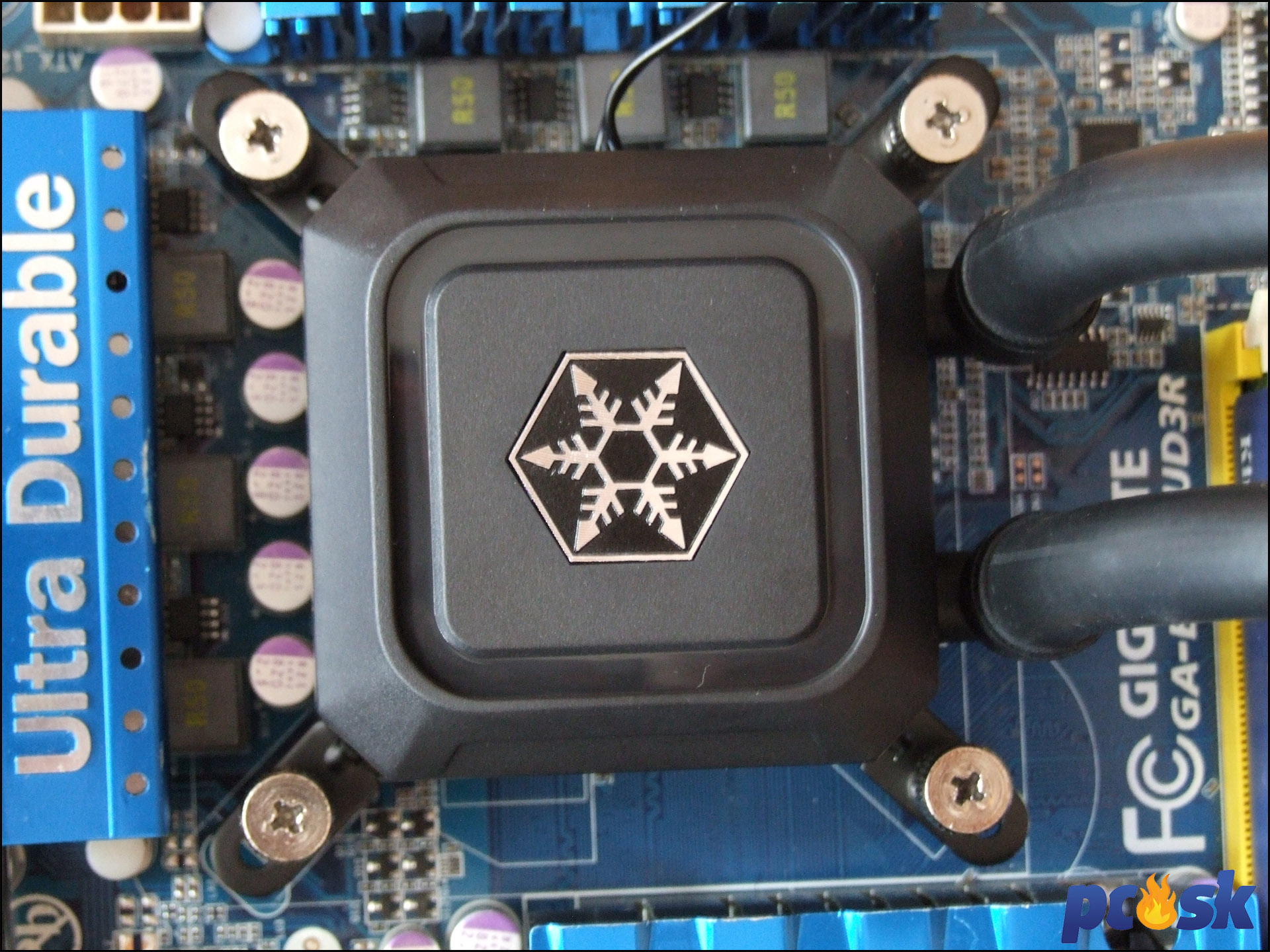

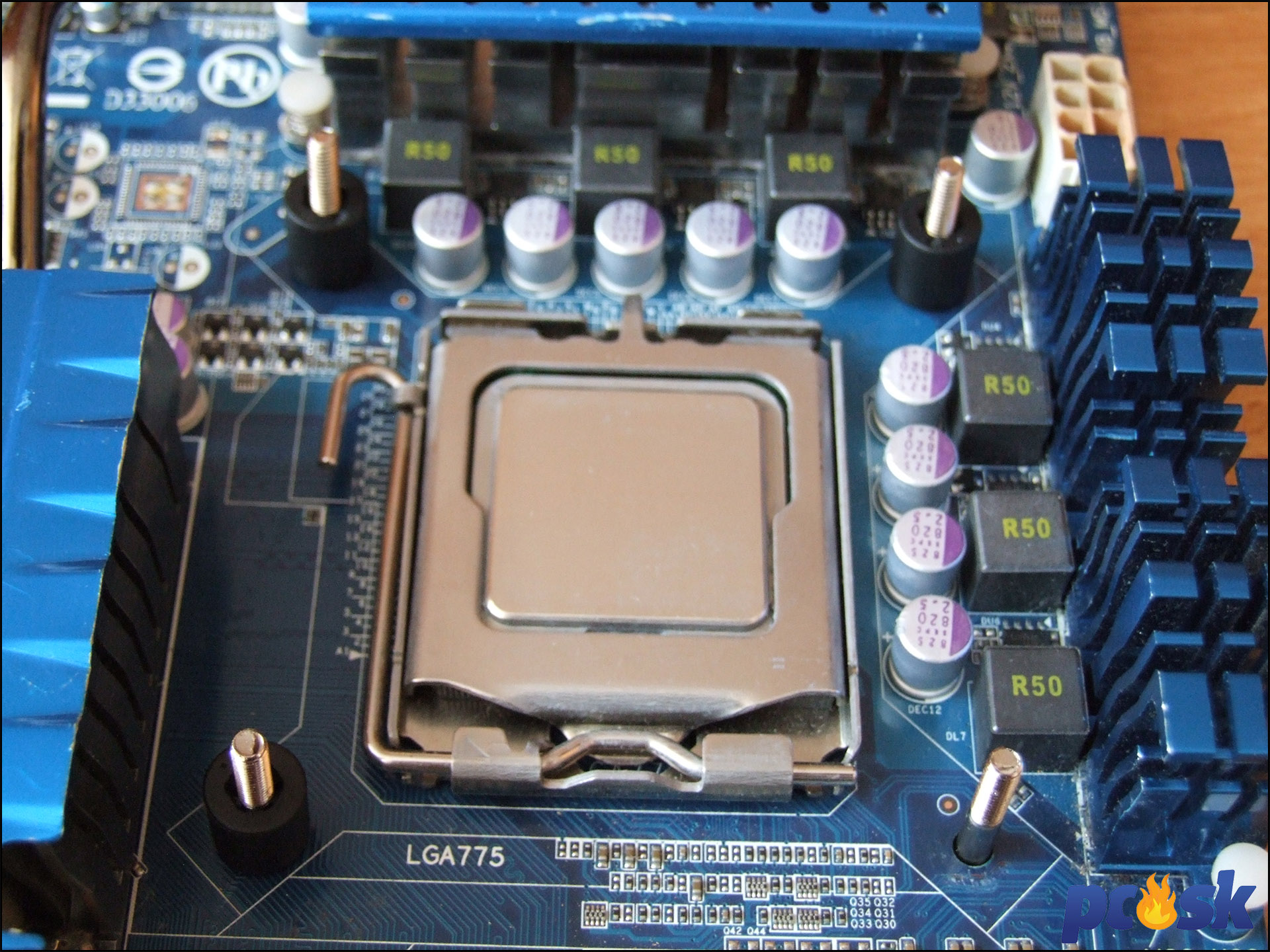

Následne stačí backplate priložiť k doske a na trčiace skrutky nasadiť plastové valčeky. Po nanesení pasty stačí priložiť pumpu k procesoru a dotiahnuť ju pomocou kovových skrutiek. Ak budete chladič montovať na Intel platformu budete mať už na pumpe namontované kovové konzoly. V prípade AMD ich treba zhodiť a namontovať tie správne pre AMD.

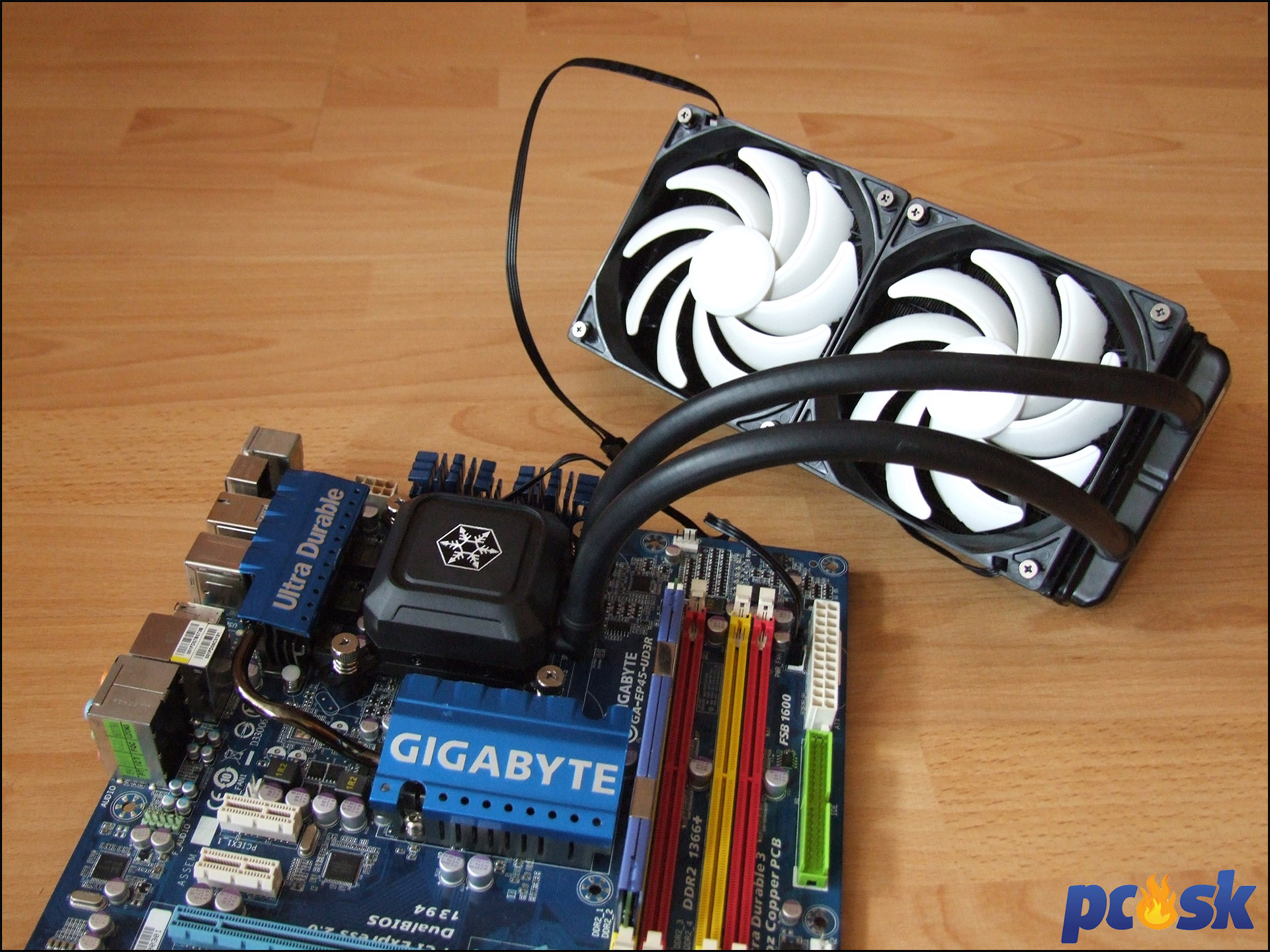

Nakoniec zostáva už len nasadiť ventilátory na radiátor, k čomu poslúžia dlhé skrutky. Radiátor ani ventilátory nemajú žiadne antivibračné podložky čo je trochu škoda vzhľadom na vysoké otáčky ventilátorov. Posledným krokom je upevnenie radiátora pod vrchné veko alebo na zadnú stenu skrinky. V prípade AIO vodníkov nie je typické aby dochádzalo ku kolízii s nejakým komponentom dosky a výnimkou nie sú ani tieto chladiče.



SilverStone Tundra TD03-LITE a TD02-LITE – Metodika testovania, výsledky

Testovacia zostava

procesor
Intel Core 2 Extreme QX6700@3,2GHz@1.5v
grafická karta
ASUS 7300GT (pasívne chladená)
základná doska
Gigabyte GA-EP45-UD3R
SSD
OCZ Octane 128GB
RAM4x1GB Kingston DDR2
zdroj
SilverStone ST40F-ES
skrinka
SilverStone TJ04-E
operačný systém
MS Windows 7 Enterprise 64b
použitý softvér
Prime95, RealTemp
systémové ventilátory
2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM



testovacia zostava v SilverStone TJ04-E


procesor Core 2 Extreme QX6700 poskytla spoločnosť Intel



SSD Octane 128GB poskytla spoločnosť OCZ


Skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone


DDR2 pamäte HyperX poskytla spoločnosť Kingston


Storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM



Metodika merania

Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 ExtremeEdition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.


Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.

Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.

Na zaťaženie procesora využívame 64bit verziu programu Prime95 (SmallFTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.


Výsledky

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži



Výkon vodníkov nie je nijak oslnivý hlavne v prípade menšieho TD03-LITE, ktorý hravo preknávajú viaceré vzduchové chladiče. Výkon oboch chladičov je horší ako v prípade "ečkových" Tundier a hlučnosť je stále veľmi vysoká.

Ak pominieme plastový backplate tak je montážny systém jednoduchý a zabezpečí rovnomerný prítlak základne k IHS procesora. Vľavo je TD03-LITE, vpravo TD02-LITE.





SilverStone Tundra TD03-LITE a TD02-LITE – Zhodnotenie, záver

SilverStone TD03-LITE

Ani jeden z dnes testovaných chladičov nie je nijak zázračný, no potenciálnych zákazníkov môže potešiť cena. Odporúčaná maloobchodná cena TD03-LITE je 59USD, zatiaľ čo u TD03-E je to 89USD (v skutočnosti sa však tento chladič predáva u nás takmer za 100€). Rozdiel 30€ tak nie je málo treba však myslieť aj na to, že chladič má o 1 ventilátor menej, aj keď pravdepodobne sa nejedná o drahý kus. Navyše je rovnako hlučný ako u predchodcov a výkon chladiča je trochu horší.


SilverStone Tundra TD03-LITE
Plusy
Mínusy
- tichá pumpa

- decentne podsvietené logo pumpy

- široká kompatibilita

- na AIO vodné chladenie prijateľná cena

- jednoduchá montáž
- plastový backplate

- plastová pumpa

- hlučný ventilátor

- slabý výkon



SilverStone TD02-LITE

Väčší kolega TD02-LITE s odporúčanou cenou 79USD predstavuje ekonomickejší variant TD02-E (cena cez 100€). Zatiaľ čo cena je príjemná, extrémne hlučné ventilátory, za ktoré by sa nemusel hanbiť ani vzlietajúci Boeing žiaľ zostali. Hoci málokto bude prevádzkovať chladič na maximálnych otáčkach ventilátorom by prispel nižší rozsah. Aspoň, že pumpa oboch chladičov je tichá a nevrčí. Na oba chladiče sa vzťahuje 3-ročná záruka, čo je oproti „ečkovým“ modelom taktiež krok späť. SilverStone zrejme plastovým častiam neverí natoľko ako kovovým. Ani mňa nepôsobili najlepším dojmom, šetrenie sa však niekde prejaviť muselo.


SilverStone Tundra TD02-LITE
Plusy
Mínusy
- tichá pumpa

- decentne podsvietené logo pumpy

- široká kompatibilita

- jednoduchá montáž
- plastový backplate

- plastová pumpa

- veľmi hlučné ventilátory







Testovaciu vzorku chladičov TD03-LITEa TD02-LITE dodala spoločnosť SilverStone.
